устройство прибора, основные типы поломок и их устранение. При включении в сеть, индикатор на передней панели масляного радиатора загорался, но никакого тепла от данного прибора не п

Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя, проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.

Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная, занимающая немало времени.

Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Устройство и принцип работы обогревателя

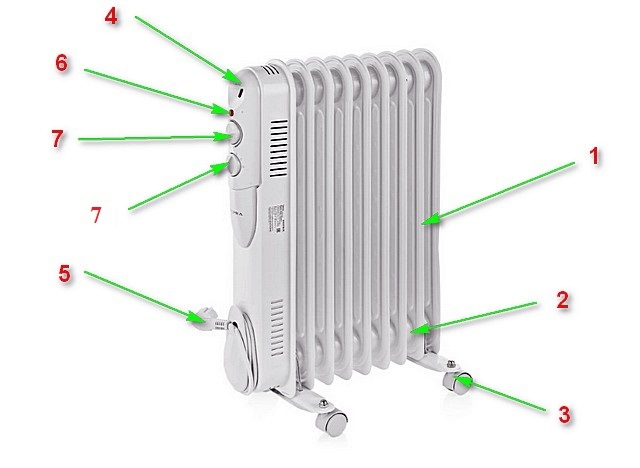

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

holodine.net

Особенность использования масляного обогревателя и его укомплектовка

Правила эксплуатации масляного обогревателя

Необходимо помнить, что при выборе не самого дорогого радиатора, он все равно будет включать в себя термостат, подцветку, а также защитные качества от перенагрева. Также очень многие обогреватели можно регулировать на температурные параметры, и изменения мощности. Необходимо придерживаться нескольким главным правилам при использовании данного прибора, таких как:

1. При использовании, обогреватель необходимо располагать вертикально
2. Не рекомендуется сразу же включать прибор, если он был перевезен в лежащем состоянии, следует подождать пару минут, для того, чтобы масло опустилось в низ нашего прибора
3. Очень не желательно эксплуатировать обогреватель в комнатах с повышенной влажностью, нельзя высушивать на нем вещи, а так же не нужно ставить его вплотную к мебели

Из чего состоит масляный обогреватель?

Самые главные части и элементы конструкции обогревателя масляного типа:

1. Емкость прибора является герметичной с маслом минерального типа
2. Чтобы предотвратить повреждение корпуса обогревателя, необходимо знать, что такой клапан располагается в нижней части радиатора там, где и масло
3. Присутствует специальный тэн, который зависит от электричества. При его помощи масло нагревается и происходит обогрев
4. Для регулирования нагревания используется термостат
5. Так же данный прибор имеет рычаг для переключения разный передач нагрева
6. При покупке электрического прибора всегда должна быть вложена инструкция по эксплуатации

Техническое обслуживание и электрическая схема прибора

По своей сути, такие радиаторы, не имеют определенных правил обслуживания. Необходимо знать только пару основных правил, перед тем как использовать его после длительного перерыва:

1. Обязательно следует протереть аппарат влажной тряпкой от пыли и грязи, а потом дать время для высыхания.
2. Для того, чтобы радиатор служил долго, он заполнен определенным маслом. При случае поломки, его нужно отнести в сервисный центр, тому производителю, кто точно знает и сможет произвести его к работе.
3. Данный обогреватель должен находится в сухом месте, не в коем случае не во влажном, так как могут возникнут проблемы в использовании в будущем.
4. Такой радиатор должен сохранятся отдельно, без шнура, который необходимо отсоединить, а так же в хорошо отапливаемом месте.

Необходимо знать, что для того, чтобы починить или же произвести включение данного аппарата, нужно разбираться и изучить ее электрическую схему. Какой шнур используется, какое нужно заземление, выключатель, регулирующий термостат. Это все очень влияет на качественную и безопасную работу обогревателя. При изучении такой схемы вы точно будете знать, как правильно и разумно пользоваться электрическим масляным обогревателем.

ogodom.ru

инструкция по установке, устройство, схема, видео и фото

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.Плюс такие звуки может издавать термостат.В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

• Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки. Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

• Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
• В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
• Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

gidroguru.com

Электрическая схема масляного обогревателя: принцип работы

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

К таким достоинствам можно отнести следующие:

1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

Вернуться к оглавлению

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

1popechi.ru

Ремонт масляных обогревателей своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

• прибор должен быть выключен из розетки;
• обогреватель должен быть остужен до комнатной температуры;
• оснащение прибора самодельными комплектующими запрещено;
• следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
• замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

• прозванивают участок цепи от вилки до терморегулятора;
• регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
• во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

znatoktepla.ru

Масляный радиатор — очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла — нагрев и остывание — любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново — это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак — это оптимальный вариант, который повышает ваши шансы на успех.

Заключение по теме

Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Ремонт масляных радиаторов

Радиатор разбирают так:

1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
2. Ставят радиатор на бок, снимают пружину.
3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

1. Перегорание, загрязнение контактов.
2. Неисправность вилки.
3. Выход из строя термопредохранителя.
4. Деформация биметаллической пластины.
5. Поломкаа ТЭНа.
6. Выход из строя датчика падения или положения.
7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

• контакты термореле;
• контакты термопредохранителя;
• контакты регулятора работы ТЭНа;
• контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Характеристики и изготовление масляного обогревателя

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

1. Выставляют наименьшую температуру нагрева.
2. Снимают ручку регулятора.
3. Выкручивают гайки, демонтируют рамку.
4. Снимают биметаллическую пластину, ставят на ее место новую.
5. Собирают регулятор.
6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

• запаять;
• заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

1. Спуск масла из бака.
2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Масляные электрические обогреватели имеют простую конструкцию , поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя , проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент .

Затруднения при устранении неисправности может вызвать лишь утечка масла , появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная , занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту , однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН . Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя , после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится . Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема , практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить , если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться , то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно , имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН , чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным , то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой , а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины . При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих , то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить . В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает , то придется обращаться за консультацией к специалисту.

Наиболее вероятно , что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Масляные обогреватели не часто выходят из строя, поскольку они являются надежными классическими приборами. Но бывают случаи, когда нужно сделать оперативный ремонт масляного обогревателя своими руками.

Возникновение поломки масляного радиатора, как правило, сопровождается появлением посторонних звуков внутри корпуса. Также может появиться незначительная течь масла или сработает защита, и обогреватель попросту отключится.

Первое, что нужно сделать – отсоединить его от электропитания. Если есть возможность, нужно отнести его в ремонт в сервисный центр, но это не всегда возможно. Поэтому, нужно попробовать отремонтировать его своими руками.

На первый взгляд, отремонтировать в домашних условиях невозможно. Но как показывает практика, в 60% случаев поломку можно устранить собственноручно. Для этого нужно тщательно разобраться о причине поломки.

При осуществлении ремонта масляного обогревателя, необходимо соблюдать все меры безопасности и следовать инструкциям и правилам эксплуатации прибора. Нарушения любого из пунктов может привести к получению травмы.

Ремонт масляных обогревателей и основные виды их поломок

Процесс ремонта масляного обогревателя зависит от вида поломки или возникновения неисправности.

Существует три самых распространенных направления в отклонении в работе обогревателя:

• Возникновения свистящих, резких звуков внутри обогревателя.
• Повреждения биметаллических пластинок.
• Выход из строя ТЭНа.
• Отклонения в работе электрической части.

Возникновение свиста может обозначать отсутствие нужного уровня масла внутри обогревателя. В этом случае необходимо тщательно пересмотреть обогреватель со всех сторон на наличие повреждений. Также причиной свиста часто становится неправильно установленный прибор. При частом перемещении масляного обогревателя с места на место или наклонении при транспортировке, могут образоваться воздушные пробки внутри.

Масляные приборы для обогрева не любят резкого и длительного положения в наклонном состоянии, потому желательно транспортировать его вертикально.

Но если уж так случилось, делать ничего не нужно, просто необходимо поставить прибор в помещение и дать ему устоятся около часа, чтобы масло приняло рабочий режим. Затем прибор можно эксплуатировать.

Повреждения биметаллических пластинок. При разборке обогревателя можно обнаружить повреждение биметаллических пластинок. Они находятся на ручке регулятора температур. Чтобы отремонтировать эту конструктивную часть масляного обогревателя, нужно поставить ручку регулятора температур в положение минимального обогрева. Затем поочередно снимаются винты, крепежная гайка, рамка, пружина и снимается биметаллическая пластина.

Она не ремонтируется, а заменяется новой. Эта часть регулятора чаще всего изнашивается при длительном периоде эксплуатации. Чтобы заменить полностью пластину биметалла, нужно снять стержень датчика и магнит. Собирается терморегулятор в обратном порядке и устанавливается на место.

Выход из строя ТЭНа. Тэн – один из конструктивных элементов, который заменить труднее всего, поскольку он может быть как встроенный, так и съемный. Как отремонтировать масляный обогреватель в этом случае? Если тэн съемный, можно сделать это в домашних условиях, сняв крепежные болты и отсоединив его от проводов питания. Если же тэн встроенный – нужно вести обогреватель в сервисный центр.

Отклонения в работе электрической части. Причиной неисправности обогревателя может быть отсутствие контакта из-за окисления. Чтобы проверить это, нужно снять обогреватель с основания и открутить крепежные винты. Используя отвертку, необходимо убрать упор и примыкающие шайбы. Затем снимается якорь, под которым и располагаются контакты. Если видны признаки окислительного процесса, нужно снять провода, зачистить их, а контакты протереть спиртом. После проведения ремонта, нужно собрать все в исходное положение и проверить работоспособность прибора.

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается. Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом. Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Когда корпус отремонтирован, нужно проверить его на герметичность. Если масло не течет даже при полном запуске обогревателя, значит, ремонт произведен правильно.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

Ремонт масляного обогревателя — видео

Масляные электрические обогреватели применяются уже давно и зарекомендовали себя как хорошее средство обогрева помещения, в случае если центрального отопления недостаточно. По сравнению с конвекторами масляные радиаторы имеют высокий КПД, так как отдают тепло еще долго после отключения. В статье рассмотрена одна из часто встречающихся поломок масляных радиаторов и способ её устранения.

Независимо от производителя, практически все масляные радиаторы имеют схожее строение и одинаковые узлы, применяемые как в дорогих, так и в дешевых моделях.

Перед вами один из представителей среднего класса.

Проблема этого обогревателя заключается в том, что он не греет ни в одном из трех положениях переключателя режимов работы. Помимо нагревателя масла в радиаторе, прибор имеет боковой тепловентилятор, который работает без проблем.

Начать ремонт масляного обогревателя нужно со снятия лицевой панели, на которой расположены элементы управления. Для этого вам понадобится прямая или крестовая отвертка (зависит от модели прибора).

На этом обогревателе их три. Один сверху и два снизу.

Находим все винты крепления этой панели и откручиваем их.

Для удобства удаления нижних, можно поставить прибор панелью вверх.

Когда винты сняты и лежат в коробке, аккуратно отводим крышку от радиатора. При этом провода внутри и другие элементы могут мешать этому, поэтому делать это нужно не спеша, убирая препятствия.

Крышка снята, и перед вами появляются ТЭНы и другие элементы схемы.

Вот главные из них

терморегулятор,

пакетный переключатель,

защитный термоэлемент.

Внешне выглядит все нормально. Провода в хорошем состоянии, узлы не повреждены. Придется проверить каждый элемент по отдельности.

Проверка ТЭНов масляного обогревателя

Для проверки понадобится прибор, способный определять целостность электрической цепи. Любая «прозвонка», мультиметр или указатель напряжения.

Но перед тем, как сделать замеры, нужно снять один конец провода.

Это нулевой провод «общий» для двух нагревателей. Нужно это для того, чтобы цепь не показало через схему, такое может быть даже при нерабочем ТЭНе.

Ставим один конец прозвонки на «общий» провод, а второй поочередно сначала на один, затем на другой конец нагревателя.

При исправных элементах, оба должны «звониться». В этом случае оба ТЭНа рабочие.

Проверим терморегулятор

При разомкнутых контактах он не показывал цепь, значит замер можно делать не снимая с него клемм с проводами. Вращая регулятор по часовой стрелке, послышится щелчок и контакт как визуально, так и по показаниям измерительного прибора — замкнулся.

И снова причина поломки не найдена.

Следующий этап — проверка элемента термозащиты

Найти его было не просто, так как он был спрятан в изолирующей трубке.

Откручиваем его крепление и стягиваем трубку. Работает он как предохранитель, срабатывает (разрывая цепь) при превышении норм температуры и остывая возвращается в исходное состояние.

Тут на помощь приходит та же прозвонка. Просто соединяем ее концы с двух сторон. Наличие цепи говорит об исправности термоэлемента. И снова поломка не найдена.

Проверка пакетного переключателя

При детальном осмотре можно заметить, что его пластмассовый корпус слегка деформировался. И произошло это, скорее всего из-за излишнего нагрева контактов.

Разбираем его.

Для этого маленькой отверткой разжимаем его крепление.

После этого, снимаем верхнюю крышку. Под ней обнаруживается вот такие контакты.

Сразу видно, что они подгорели, причем все.

Берем надфиль или на крайний случай пилочку для ногтей и зачищаем их. Подвижный контакт один, и имеет вот такую форму.

Чтобы снять его, необходимо просто потянуть на себя. При этом ручка переключателя освободится. Зачищаем подвижный контакт переключателя по всей поверхности и вставляем его в неподвижные.

Сделать это не просто, но возможно. Теперь накрываем его крышкой и пробуем ставить на прежнее место. При этом ручку на лицевой панели необходимо сопоставить с валом пакетного переключателя так, чтобы полоска на ней указывала на какое-нибудь положение переключателя.

Зажимаем крепление и пробуем переключать.

Если все работает без проблем, укладываем провода и жгутируем их.

Надеваем все снятые клеммы и ставим нагреватель на колесики. Не закрывая крышку, аккуратно включаем в сеть. Прибор должен греть. В нашем случае так и происходит.

Отключаем от сети и прикручиваем крышку винтами. Еще раз включаем и проверяем работу во всех положениях.

Ремонт масляного радиатора показал, что причина поломки заключалась в подгоревших контактах пакетного переключателя ступеней. Как не прискорбно, но эта поломка одна из частых в любых нагревательных приборах. Причина — переключения под большим током и некачественное изготовление контактов узла.

Как разобрать масляный обогреватель: ремонт своими руками

Тепло в наших квартирах не всегда достигает надлежащего уровня. Причин этому много: старые коммуникации, протечки, потери тепла через не утепленные стены, полы и потолки. Решений не так много: конвектор, камин, обогреватель. Последний – самый простой, доступный и не требующий ремонта и радикальных изменений.

Самым большим спросом пользуются масляные обогреватели. Поэтому, предлагаем вам несколько советов, как выбрать масляный обогреватель, какому производителю отдать предпочтение, как разобрать масляный обогреватель в случае необходимости. (См. также: Ремонт бойлера своими руками)

Виды масляных радиаторов

Чтобы не путаться в большом спектре предложенных обогревателей, рассмотрим, какие они бывают.

Принцип работы такого прибора довольно прост: в герметичном металлическом корпусе залито масло и установлен нагревательный тэн. Последний греет масло, оно корпус, который, собственно, и нагревает воздух в помещении. Можно сказать, что масляный нагреватель справляется с поставленной задачей быстрее и эффективнее своих собратьев. Основными видами можно назвать:

1. Напольные – они имеют колесики, их можно легко двигать по квартире, не смотря на приличный вес.
2. Настенные – из названия выплывает, что они крепятся к стенке и играют роль батареи в том месте и в той комнате, где это нужно.

(См. также: Ремонт печи своими руками)

3. Настольные – довольно слабые модели, с низкой теплоотдачей.
4. Для детских кроваток – портативные, маленькие, рассчитаны и предназначены для использования во время сна в кроватке.

Все маслонаполненные обогреватели, а именно таково их правильное название, имеют характерную ребристую структуру, которая напоминает гармошку из нескольких секций, соединенных между собой. Соответственно, чем больше этих секций, тем быстрее обогреватель прогреет воздух в комнате. Кого интересует, какое масло в масляном обогревателе, ответим – минеральное, хорошо держащее температуру, легко воспламеняющееся.

Руководствуясь внешним видом можно также выделить второй популярный тип – масляный плоский обогреватель. Он представляет собой соединенные между собой две плоские панели, внутри которых пустота, заполненная тем же маслом. Он более экономичен, чем его ребристый собрат, так как самого масла в нем меньше, а значит, и электроэнергии он потребляет меньше.

На скорость прогрева помещения и энергозатратность прибора влияет мощность масляного обогревателя. Чем она выше, тем быстрее он доводит дело до конца. Средняя мощность приборов представленных на отечественном рынке колеблется в пределах от 1 до 2,5 кВт. Этого вполне достаточно, чтобы полноценно обогревать помещение площадью от 20 до 50 кв.м. Такое заключение можно сделать, если знать нормативный показатель, что на 10 кв.м. площади достаточно обогревателя мощностью в 1 кВт.

Исходя из всей этой информации, на вопрос, сколько потребляет масляный обогреватель, можно ответить – немного, так как в среднем полный прогрев помещения производится за каких-то, 15-20 минут.

Производители

Их довольно много, все предлагают разную продукцию по мощности, качеству, сроку службы, цене, с наличием дополнительных функций или без них.

Масляный обогреватель Тimberk – лидер по производству и продаже, представляет для продажи совершенно разные обогреватели на любой вкус. Большинство покупателей довольны продукцией этой торговой марки и говорят, что кроме эффективной работы, он еще довольно привлекательный, не бросается в глаза в общем убранстве комнаты.

Масляный обогреватель Рolaris – очень удобный вариант для больших комнат, офисных и рабочих помещений. Цена довольно умеренная, большинство моделей оснащено дополнительным оборудованием, что делает его дороже, но и полезнее. Работает быстро, эффективно, экономно.

Масляный обогреватель Supra – товар из той же ценовой категории, что и предыдущие, большой модельный ряд, представленный напольными, настенными и комбинированными вариантами.

Дополнительные функции

Сегодня никого не удивишь просто обогревательным прибором. Все ищут самый выгодный и полезный вариант. Все плюсы, которые имеют электрообогреватели масляные трудно оспаривать:

• Не сушат воздух,
• Легко транспортируются по помещению,
• Потребляют мало энергии, так как имеют термостат,
• Быстро нагревают воздух,
• Долго держат температуру,
• Имеют доступную цену,
• Экономный режим работы,
• Поверхность не нагревается до опасных показателей.

Но, нынче в моде многофункциональность. Отталкиваясь от этого, производители масляных нагревателей снабжают их дополнительными устройствами, например, увлажнителями воздуха, вентиляторами, индикаторами режима работы, реле, позволяющее исключить замыкание и возгорание, дополнительными решетками для сушки белья.

К некоторым в комплекте прилагается пульт управления, а также таймер, который можно запрограммировать для включения и выключения в определенное время суток. То есть, производитель хочет удовлетворить все возможные требования покупателя, чтобы он был доволен покупкой и порекомендовал ее другим.

Возможные поломки

Все это хорошо, но что делать, когда сломался масляный обогреватель, пробовать ликвидировать проблему самому или обращаться к специалистам? Ответ зависит от того, какой характер имеет поломка. Некоторые можно попробовать решить самому.

Что делать при протечке масла? Можно перевернуть обогреватель набок, чтобы масло не вылилось, вынуть нагревательный элемент и намотать на резьбу паклю, сантехническую ленту или другой герметик. После этого аккуратно вернуть нагревательный элемент на место и закрутить все втулки. Если же треснул сам металлический корпус, то исправить это можно только сварочным аппаратом. Если такого опыта не имеется – можно подзаработать, продав все рабочие запчасти обогревателя.

Если обогреватель включен в рабочую сеть с существующим напряжением, и при этом не греет, этапы разборки масляного обогревателя и ремонт будут сложнее. Это может быть шнур, переломы, загибы, протертые места. Если он цел, идем дальше – сами кнопки. При большом рабочем напряжении, они могут подгорать, что можно исправить, почистив контакты или же заменив их новыми.

Следующая возможная проблема отсутствия нагрева – перегоревшее термореле, которое защищает прибор от перегрева. Его можно только заменить на новое. Точно так же и с тэном, если он перегорел. Главное, покупать запчасти той же торговой марки, что и сам агрегат, это послужит гарантией хорошей отлаженной работы обогревателя.

Схема подключения масляного обогревателя к сети не сложная, все детали и нюансы прописаны в инструкции. Первое тестовое подключение после ремонта или замены деталей стоит делать так, как посоветуют работники магазина, консультанты, специалисты или та же инструкция к самому прибору.

Разборка масляного обогревателя – дело не сложное, а чтобы и обратный процесс не стал сверхзадачей, советуем заснять весь процесс на фото или видеоноситель. Также важно все гайки, шурупы и прочие мелкие детали группировать. Откуда они были взяты и что за чем извлекалось. Если с памятью плохо, можно подписывать или раскладывать в определенной последовательности. Тогда, вопрос, как собрать масляный обогреватель, будет для вас неактуальным.

Советы по выбору прибора

Предлагаем несколько советов, о которых могут умолчать продавцы в магазине. Они не слишком важны в плане экономии электроэнергии, но на удобство пользования повлияют исключительно положительно.

Старайтесь выбирать обогреватель с длинным шнуром. Ведь не всегда эффективно установить прибор в углу комнаты непосредственно возле розетки. Чем длиннее шнур, тем практичнее сам прибор.

Ручка на корпусе тоже облегчит задачу перемещения масляного чуда техники по квартире, так как он достаточно тяжелый, а перетягивать его через плинтуса чревато отрыванием последних.

Цвет самих секций или панелей тоже имеет значение. Если, более эстетическим считается белый агрегат, то гораздо быстрее нагревается, как раз не белый, а черный. А это уже экономия электричества.

Светящиеся в темноте кнопки, регуляторы или дисплей станет удобным в том плане, что ночью не будет необходимости включать свет, чтобы изменить настройки, режим или проверить его работу. Если будет электронный дисплей, то и с кровати вставать не придется.

Исключить перегрев и уменьшить фактор человеческого контроля работы обогревателя поможет вмонтированный датчик, который будет периодически отключать прибор или же запускать эконом режим, что даст возможность грелке немного охлаждаться.

Любые дополнительные устройства призваны уменьшить время, которое пользователь тратит на проверку и регулировку работы обогревателя. Поэтому, если есть материальная возможность приобрести современный вариант с пультом управления, самоконтролем, тепловентилятором и другими гаджетами – лучше один раз заплатите за длительный комфорт и повышенную безопасность. Все-таки, это не игрушка, а серьезный отопительный прибор, который связан с электросетью и экономия тут совершенно неуместна.

Не греет масляный радиатор причины.

Как разобрать и отремонтировать масляный обогреватель. Нагревательный элемент не нагревается

Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

Устройство масляного радиатора

Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

Как разобрать масляный обогреватель

Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами. Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

Типы неисправностей и их устранение

Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

Необходимо подробнее рассмотреть каждую из возможных поломок.

Ликвидация утечки масла

Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

Посторонние шумы

Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.
Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

Электрика

Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

Биметаллическая пластина

Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

Термореле

Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

Поломка ТЭНа

ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

Датчик падения или положения

Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют.
Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором.
В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Следует заметить что чем проще конструкция обогревателя тем дольше будет работать такой прибор, и кто муже легче будет разобраться в поломке и починить его.

Устройство

Для быстрого и эффективного ремонта, прежде всего, необходимо понимать как устроен обогреватель.
В независимости от разновидности таких устройств, все они имеют основные общие элементы.
Обогреватели оборудуются одно- или двух клавишными выключателями которыми можно выбирать один или два ТЭНа которые будут греть, а также лампочками индикации работы ТЭНа.
ТЭН может иметь не два контакта а три, с двумя разделенными греющими спиралями внутри.

Сразу после сетевого шнура с вилкой может стоять защитный термопредохранитель, который будет автоматически отключать обогреватель после перегрева, например если накрыть конвектор сверху полотенцем.
Также может присутствовать датчик наклона, который сработает, если например, конвектор упадет или перевернется.
Помимо термопредохранителя, также может быть и «автоматический выключатель» — предохранитель тока перегрузки, для других аварийных ситуаций.

схематическое устройство обогревателей

Диагностика и поиск неисправности обогревателя

Любая диагностика начинается с разборки обогревателя, но прежде чем разбирать, его необходимо отключить и вытянуть вилку с розетки.
Откручиваем винтики корпуса, скорее всего корпуса панели управления. Добравшись до соединительной управляющей панели с термостатом, терморегулятором и другими элементами, проверку начинаем с прозвонки сетевого шнура.
Дальше проверяем работу всех управляющих клавиш и тумблеров — прозванивая их тестером. Затем все последовательные цепи.

Терморегулятор проверяется тестером и он должен выдать на контактах нулевое сопротивление (КЗ) или близкое к нулевому, это будет говорить о исправности терморегулятора.

Помимо исправности самих элементов обогревателя, причина поломки может скриватся и в плохом и ненадежном контакте проводников, со временем, из за разности материалов они окисляются и отгнивают, так что в данном моменте тоже следует обратить внимание.
Затем проверяются защитные элементы: датчик положения и термопредохранитель.

Термопредохранитель прозванивают тестером, в исправном и холодном состояние на его контактах должно быть нулевое сопротивление (КЗ).
Таких термопредохранителей может быть несколько штук в одном корпусе и как правило чем больше корпус — тем больше в нем термопредохранителей.
Следует заметить что термопредохранитель может быть и рабочим (исправным) но из за сильной загрязненности фильтров и конвекционных отверстий они могут моментально срабатывать и отключать обогреватель.

Что же представляет из себя датчик положения , так это, в большынстве конструкций, какой то грузик который при наклоне или ронению обогревателя воздействует на мини выключатель который уже размыкает напряжение. Исправный датчик положения, в нормальном вертикальном положение обогревателя на своих контактах должен иметь нулевое сопротивление (КЗ).
Основным решающим моментом будет проверка нагревательных ТЭН ов. В больших обогревателях их как правило несколько, наиболее часто их два. И часто причиной недостаточного прогрева помещения есть выход из строя одного из ТЕНов.
В большинстве случаев ТЭН не подлежит ремонту и заменяется аналогичным.
Как проверить ТЭН? Сопротивление на его контактах может быть разным, в зависимости от конкретного устройства, но однозначно он должен прозваниватся. Примерные значения сопротивления могут быть в диапазоне 20 — 100 Ом.

Основные неисправности обогревателей

Обогреватель не включается.
Причин может быть несколько. Необходимо проверить розетку, вилку и электрический шнур. Затем разобрать и убедится в наличие сетевого напряжения внутри устройства, лучше всего использовать для этого контрольную лампочку на 40Вт.
Проверяется напряжение по последовательной цепи, термопредохранитель, термостат, термовыключатель, ТЭН
Проверку под напряжением следует проводить осторожно или использовать метод прозвонки на сопротивление (мультиметром) уже без напряжения.

Тепловентелятор включается но не греет.
Обогреватель дует воздух но при этом не греет его, такая ситуация явно указывает на неисправность ТЭНа, один из участков спирали может быть поврежден, необходимо внимательно осмотреть всю протяжность нихромного проводника, а также прозвонить тестером сам ТЭН, сопротивление должно быть где то в раене 70 Ом.
В случае видимого разрыва или отгорания нихромового проводника, его можно попытаться восстановить если немножко оттянуть оборванные проводники к центру и аккуратно скрутить с запасом их друг к другу, затем надежно вставить «соединение» обратно, но так чтоб оно не сместилось и не замкнуло в процессе работы случайно на соседние витки спирали.
Также причиной такой работы может быть термопредохранитель или биметаллические пластины терморегулятора. В холодном состояние они должны быть замкнути, иногда возникает необходимость их зачистки для улучшения надежности контакта. Исправные биметаллические пластины от тепла паяльника должны размыкаться.

Тепловентилятор греет но вентилятор не крутится (не дует).
Если лопасти исправны и нигде не подклинены, то вероятнее всего причина в двигатели.
Но все же сначала необходимо убедится в том что на двигатель поступает напряжение. Убедится в том что его вал легко и без усилий проворачивается.
Дальше двигатель можно проверить мультиметром, его контакты должны прозваниватся и показывать хоть каое то сопротивление.
При необходимости моторчик можно разобрать и осмотреть внутри, возможно сильное загрязнение. Прозвонить обмотки, почистить коллекторный узел и осмотреть надежность прилегания щеток. Возможно будет необходимо прокапать машинным маслом втулки движущей части двигателя.
При перегоранию обмоток двигатель необходимо заменить.

Обогреватель отключается (из за перегрева)
Причин может быть несколько. Например большая площадь обогрева и маломощный конвектор, в следствие постоянной работы перегревается корпус и внутренние элементы в том числе элементы защиты от перегрева которые отключают устройство.
В других случаях может быть причиной неправильная установка конветора. Необходимо организовать свободный приток поступающего воздуха к нижней части обогревателя и свободный отток горячего воздуха из верхней части конвектора, нечем не накрывать его и не создавать сопротивление выходу тепла с конвектора.

Масляный радиатор протекает.
Самостоятельный ремонт в таких случаях является задачей непростой и неблагодарной. Клеи и герметики в данном случае бесполезны.
Для герметизации пробоин необходимо слить масло, залить водой и с помощью инверторной сварки для тонких листов. Проварить пробоину, предварительно зачистив место от краски и коррозии.
При постоянном вытекание масла следует понимать что все же масло необходимо будет долить, так как для эффективной работы такого обогревателя необходимо наличие 90% объема масла от общей емкости масляного «бака», остальное пространство должен занимать воздух, он играет роль своеобразной подушки при розшырению масла при нагреве.

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Ремонт масляных радиаторов

Радиатор разбирают так:

1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
2. Ставят радиатор на бок, снимают пружину.
3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

1. Перегорание, загрязнение контактов.
2. Неисправность вилки.
3. Выход из строя термопредохранителя.
4. Деформация биметаллической пластины.
5. Поломкаа ТЭНа.
6. Выход из строя датчика падения или положения.
7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

• контакты термореле;
• контакты термопредохранителя;
• контакты регулятора работы ТЭНа;
• контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Характеристики и изготовление масляного обогревателя

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

1. Выставляют наименьшую температуру нагрева.
2. Снимают ручку регулятора.
3. Выкручивают гайки, демонтируют рамку.
4. Снимают биметаллическую пластину, ставят на ее место новую.
5. Собирают регулятор.
6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

• запаять;
• заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

1. Спуск масла из бака.
2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Очень часто обогреватели ломаются в самый неподходящий момент. Исправно работающий прибор вдруг перестает включаться. Знакомая ситуация? Естественно, мы не знаем, почему такое происходит, и хотим быстро найти выход из сложившейся ситуации. Можно, конечно, сразу же купить новый обогреватель, но можно и отремонтировать старый.

Прежде чем приниматься за ремонт приготовьте все необходимое:

• Обязательно возьмите отвертку и омметр.
• Также вам понадобиться биметаллическая пластина, немного ветоши, тушь, спирт и надфиль.
• Не забудьте о наждачной бумаге.

Нарушение контактов

Что же может быть причиной поломки, если ваш обогреватель вдруг перестал включаться и нагреваться? Чаще всего произошло нарушение контакта в районе вилки. Повреждение жил провода или ослабление их крепления к клеммам также вполне могут быть причинами неисправности аппарата. Естественно, мы забываем, как небрежно обращались с прибором, ведь нельзя тянуть обогреватель за шнур, чтобы переместить его в другое место помещения. Для передвижения прибора существует специальная ручка.

Чтобы определить наличие повреждений вилки и шнура необходимо открутить гайки крепления панели. Затем очень аккуратно снимаем шайбы. Сначала снимаем пружинные шайбы, а только затем круглые. Шайбы положите в отдельную коробку, чтобы они не потерялись. После этого снимаем крышку с прибора и проверяем все соединения.

Для проверки кабеля используют омметр. Этим прибором проверяют напряжение в кабеле. Затем проверяем, хорошо ли затянуты контактные винты, фиксирующие концы жил в кабеле питания. Если в процессе проверки вы обнаружили нагар на контактах, то необходимо хорошо зачистить их, используя наждачную бумагу. После всех ремонтных работ шнур присоединяем обратно к блоку управления и фиксируем крышку.

Не думайте сразу же включать прибор в розетку. Прежде чем подсоединять его к электрической сети делается проверка всех частей обогревателя, которые проводят ток. Такая проверка делается при помощи уже знакомого нам омметра. Когда все проверено можно смело включать прибор в розетку для проверки.

Обратите внимание на работу прибора. Отключается ли он когда достигает требуемой температуры нагрева? Если он не отключается, то необходимо сразу же отключить масляный обогреватель от электросети. Дело в том, что при чрезмерном нагреве масляные обогреватели могут иногда взрываться.

Неисправность терморегулятора

При неисправностях терморегулятора необходимо снова снять крышку блока управления. Затем необходимо открутить гайку с винта. Головку винта можно закрепить, используя отвертку, а затем снять шайбу. После этого очень осторожно приподнимаем якорь, зачищаем и протираем спиртом контакты терморегулятора. Проделав все работы, аккуратно собираем терморегулятор и снова проверяем наш масляный обогреватель.

Поломка биметаллической пластины

Очень часто в масляном обогревателе ломается биметаллическая пластина, и прибор перестает работать. Для ремонта, прежде всего, разбираем терморегулятор. Затем устанавливаем минимальный нагрев, используя ручку прибора, и снимаем ее с головки регулирующего винта. Не забудьте отметить тушью место расположения данного элемента, прежде чем делать вышеперечисленные действия.

Неподвижный контакт создается винтом и гайкой. Их необходимо снять, чтобы достать биметаллическую пластину. Удалить магнит можно убрав часть длинного стержня датчика. После всех работ делаем замену пластины и собираем блок управления.

Если не помогло ничего из элементов, перечисленных выше, то необходимо обратиться за помощью к квалифицированным специалистам.

Недавно мы рассказывали, который перестал греть либо не включается. Если в вашем случае проблема именно в этом типе обогревателя, рекомендуем перейти в ознакомлению статьи, на которую мы сослались. Сейчас же мы поговорим о том, как починить другой тип устройств, которые также широко используются для отопления в доме. Итак, читайте ниже, как произвести ремонт конвектора своими руками, если он не работает либо включается, но не греет.

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Секреты самостоятельного ремонта масляных обогревателей. Как самостоятельно провести ремонт масляных обогревателей Почему не греет обогреватель

Очень часто обогреватели ломаются в самый неподходящий момент. Исправно работающий прибор вдруг перестает включаться. Знакомая ситуация? Естественно, мы не знаем, почему такое происходит, и хотим быстро найти выход из сложившейся ситуации. Можно, конечно, сразу же купить новый обогреватель, но можно и отремонтировать старый.

Прежде чем приниматься за ремонт приготовьте все необходимое:

• Обязательно возьмите отвертку и омметр.
• Также вам понадобиться биметаллическая пластина, немного ветоши, тушь, спирт и надфиль.
• Не забудьте о наждачной бумаге.

Нарушение контактов

Что же может быть причиной поломки, если ваш обогреватель вдруг перестал включаться и нагреваться? Чаще всего произошло нарушение контакта в районе вилки. Повреждение жил провода или ослабление их крепления к клеммам также вполне могут быть причинами неисправности аппарата. Естественно, мы забываем, как небрежно обращались с прибором, ведь нельзя тянуть обогреватель за шнур, чтобы переместить его в другое место помещения. Для передвижения прибора существует специальная ручка.

Чтобы определить наличие повреждений вилки и шнура необходимо открутить гайки крепления панели. Затем очень аккуратно снимаем шайбы. Сначала снимаем пружинные шайбы, а только затем круглые. Шайбы положите в отдельную коробку, чтобы они не потерялись. После этого снимаем крышку с прибора и проверяем все соединения.

Для проверки кабеля используют омметр. Этим прибором проверяют напряжение в кабеле. Затем проверяем, хорошо ли затянуты контактные винты, фиксирующие концы жил в кабеле питания. Если в процессе проверки вы обнаружили нагар на контактах, то необходимо хорошо зачистить их, используя наждачную бумагу. После всех ремонтных работ шнур присоединяем обратно к блоку управления и фиксируем крышку.

Не думайте сразу же включать прибор в розетку. Прежде чем подсоединять его к электрической сети делается проверка всех частей обогревателя, которые проводят ток. Такая проверка делается при помощи уже знакомого нам омметра. Когда все проверено можно смело включать прибор в розетку для проверки.

Обратите внимание на работу прибора. Отключается ли он когда достигает требуемой температуры нагрева? Если он не отключается, то необходимо сразу же отключить масляный обогреватель от электросети. Дело в том, что при чрезмерном нагреве масляные обогреватели могут иногда взрываться.

Неисправность терморегулятора

При неисправностях терморегулятора необходимо снова снять крышку блока управления. Затем необходимо открутить гайку с винта. Головку винта можно закрепить, используя отвертку, а затем снять шайбу. После этого очень осторожно приподнимаем якорь, зачищаем и протираем спиртом контакты терморегулятора. Проделав все работы, аккуратно собираем терморегулятор и снова проверяем наш масляный обогреватель.

Поломка биметаллической пластины

Очень часто в масляном обогревателе ломается биметаллическая пластина, и прибор перестает работать. Для ремонта, прежде всего, разбираем терморегулятор. Затем устанавливаем минимальный нагрев, используя ручку прибора, и снимаем ее с головки регулирующего винта. Не забудьте отметить тушью место расположения данного элемента, прежде чем делать вышеперечисленные действия.

Неподвижный контакт создается винтом и гайкой. Их необходимо снять, чтобы достать биметаллическую пластину. Удалить магнит можно убрав часть длинного стержня датчика. После всех работ делаем замену пластины и собираем блок управления.

Если не помогло ничего из элементов, перечисленных выше, то необходимо обратиться за помощью к квалифицированным специалистам.

Недавно мы рассказывали, который перестал греть либо не включается. Если в вашем случае проблема именно в этом типе обогревателя, рекомендуем перейти в ознакомлению статьи, на которую мы сослались. Сейчас же мы поговорим о том, как починить другой тип устройств, которые также широко используются для отопления в доме. Итак, читайте ниже, как произвести ремонт конвектора своими руками, если он не работает либо включается, но не греет.

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла. При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно. Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

Основные поломки масляных радиаторов

Любой ремонт начинается с диагностики. Важно правильно определить причину выхода из строя и вычислить неисправную деталь.

1. Не стоит пугаться, если источник тепла начал издавать треск сразу же после включения. Как правило, это происходит во время разогрева минерального масла, находящегося внутри. Потрескивание считается нормой и не отражается на работе электроприбора. Иногда уменьшить шум помогает перестановка радиатора на идеально ровное место.
2. Если обогреватель перестал включаться, первым делом следует исключить поломку в розетке и включить прибор в другой источник питания. Самая распространенная поломка в этом случае – отошедший контакт, на втором месте – неисправность вилки, а на третьем – повреждения и разрывы шнура.
3. Если обогреватель подает признаки работы (горят индикаторы, включаются вентиляторы), но не нагревается, причину следует искать в термореле. Эту запчасть несложно купить и заменить своими руками.
4. Холодный корпус также может свидетельствовать о выходе из рабочего состояния нагревательного элемента – это довольно серьезная причина и самостоятельно устранять ее не рекомендуется.
5. Если прибор не отключается после нагрева до заданной температуры, это может сигнализировать о неисправности термостата – такая работа становится не только некомфортной и опасной, но и неэкономичной в плане расхода электроэнергии.

Инструменты для ремонта: отвертка и мультиметр

Устранение неисправностей своими руками

Масляный радиатор представляет собой неразборную конструкцию, поэтому нельзя нарушать герметичный корпус прибора, пытаясь заменить неисправный ТЭН. Самостоятельный ремонт масляного обогревателя возможен только на уровне шнура, вилки и блока управления. К радости домашних мастеров наиболее частые поломки случаются именно в этих местах. Чтобы не запутаться в запчастях, рекомендуется группировать все крепежи и детали и делать пошаговые фото во время работы – так будет легче собрать устройство в обратном порядке.

Электрическая схема масляного обогревателя

Обогреватель не включается: порядок действий

В первую очередь шнур осматривают и тщательно прощупывают, пытаясь обнаружить заломы. Если шнур долго находился в изогнутом состоянии, вероятнее всего именно в этом участке образовался дефект. Вилку, если позволяет ее конструкция, разбирают и проверяют целостность контактов. Чаще всего проблема скрывается в точке соединения штырей вилки с концами токоведущих жил шнура.

Если на шнуре и вилке нет видимых признаков выхода из строя, следует воспользоваться специальным прибором – омметром и «прозвонить» кабель. Также необходимо провести ревизию соединения электрического провода с клеммами блока питания и проверить состояние блока, предварительно сняв декоративную крышку передней панели. Обнаруженный нагар удаляют, тщательно зачищая элементы. Ослабевшие крепежи аккуратно подтягивают, восстанавливая контакты. Если в запасе есть новый электрошнур с розеткой, можно заметить им состарившийся кабель.

Проверка контактов в блоке питания

Чтобы не разбирать блок питания во второй раз, рекомендуется сразу же осмотреть терморегулятор. Для получения доступа к этому модулю необходимо слегка приподнять якорь устройства и осмотреть контакты. Потемнение свидетельствует о том, что в электроприборе было короткое замыкание. Его последствия несложно устранить, зачистив электрические контакты наждачной бумагой и обработав спиртом. Мелкий мусор, образовавшийся в процессе чистки, удаляют из блока пылесосом.

Проверка работоспособности термопредохранителя

Замене также подлежат поврежденные шины – новые заготовки несложно вырезать из листа латуни такой же толщины, воспользовавшись старыми деталями в качестве шаблона. Отверстия для крепежей просверливают дрелью. В регуляторе температуры имеются биметаллические пластины, которые в случае обнаружения поломки, нужно заменить. Чтобы извлечь пластину, разбирают терморегулятор, аккуратно и последовательно откручивая все гайки.

Радиатор чрезмерно нагревается или плохо греет

У этих полярных проблем один корень – неисправность терморегулятора. Для поиска причины важный модуль разбирают и внимательно осматривают. Надежнее всего – заменить эту деталь, поискав в продаже запчасти для масляных обогревателей. Сбитые настройки можно попробовать отрегулировать самостоятельно, установив ход якоря в пределах 1,5-2,5 мм. В идеале он должен скачкообразно двигаться от магнита к упору.

Термостат для масляного радиатора

Еще одна важная запчасть: термореле

Завершив ремонт, устройство собирают и включают в сеть. Отсутствие ожидаемого результата – повод обратиться к специалисту или красноречивый намек на то, что пора приобрести новый электрообогреватель. Заниматься в домашних условиях заменой ТЭНа, а также сваркой и пайкой поврежденного корпуса настоятельно не рекомендуется.

Ремонтируем масляный радиатор. Модель Scarlett SC-1160. Дефект, не включается. Первое то мы делаем, проверяем радиатор на наличие масляных подтечек. Т.к. если герметизация была нарушена, то масло могло вытечь из радиатора. И повлечь за собой выход из строя тэна. В нашем случае масло на месте, герметичность не нарушена. Далее перечислим основные поломки таких обогревателей: повреждения питающего провода, поломка термодатчика или неисправность терморегулятора. Для вскрытия корпуса нам понадобится крестовая отвертка и мультиметр для проверки деталей аппарата.

Итак. Откручиваем верхний шуруп. На картинки он обозначен красным кружочком.

И два нижних.

Осторожно чтобы ничего не сломать снимаем крышку. И что мы видим?

1.клемная колодка для подключения сетевого провода

2.клемная колодка тэна и термопредохранитель

3.термостат.

4.переключатели

5.терморегулятор

Первое что мы делаем, это проверяем шнур питания рис.5. на наличие обрыва.

Далее проверяем термопредахранитель и термостат. В нормальном положении мультимерт покажет нулевое сопротивление. Если-же мультиметр показывает бесконечность или какое-то сопротивление. это значит что деталь неисправна. Ее следует заменить. На рис. 6 цифрой 1 обозначен термостат, а цифрой 2 обозначен термопредохранитель, на него надет кожух чтобы он не замыкал на корпус.

Проверяем термопредохранитель. Он стоит в первичной цепи питания обогревателя, и разрывает цепь, в случае если аппарат нагрелся выше допустимой температуры, то есть 130градусов. В нашем случае с ним все в порядке. И прибор показывает- 0 ом. или другими словами к.з.(короткое замыкание) рис.7. если-же у вас прибор показал бесконечность. Значит, эту деталь следует заменить.

Далее проверяем термостат. Его работа заключается в разрыве цепи питания тэна при достижении определенной температуры радиатора (125градусов) а после остывания на 5 градусов снова замыкает цепь. Таким образом, термостат поддерживает постоянную температуру радиатора, не давая тэну перегреваться. Проверяем.

И мы видим, что проверка термостата показывает знак бесконечности. Это означает что термостат находится в обрыве. Вот его мы и меняем. Купить такой термостат можно в любой радио лавке. Главное не забывать, что термостат должен быть на 125градусов.

Надеюсь, эта статья была кому-то полезна.

Всем спасибо и удачи в ремонте!

Нет людей, которые не имели бы электрических обогревателей. Простые или сложные, дешевые или дорогие, качественные и не очень – все они рано или поздно выходят из строя. Прежде, чем отнести сломанный прибор в сервис или позвать знакомого электрика, стоит подумать: а не попробовать ли устранить поломку самостоятельно.

Ремонт обогревателя своими руками

Прежде, чем разбирать обогреватель и искать неисправность внутри, надо убедиться в том, что в розетке, к которой он подключен, есть напряжение . Для этой цели используют мультиметр или заведомо исправный бытовой прибор. Контакты розетки должны крепко удерживать вилку. Ослабление и окисление контактов розетки — сопутствующий дефект при использовании мощных бытовых приборов.

Далее проверим саму сетевую вилку . Ее контакты должны быть чистыми, без следов нагара, а изоляция вокруг – не деформированной в результате перегрева. Контакты вилки можно почистить ножом или мелкой наждачной бумагой. Но лучше при выявлении таких дефектов заменить и вилку, и розетку.

При частой коммутации или при сматывании шнура питания провода внутри него переламываются . Происходит это в двух проблемных местах: у штепсельной вилки и у входа в обогреватель. Определить обрыв проводов можно на ощупь: в месте перелома шнур сгибается немного легче, чем в другом месте. Но лучше для этого использовать мультиметр. Если обогреватель еще не разобран, то нужно включить его сетевой переключатель. Прибор установить на предел измерения малых сопротивлений и подключить к силовым контактам вилки. У исправного обогревателя прибор должен показать малое значение сопротивления. Если прибор ничего не показывает, слегка погните шнур в предполагаемом месте обрыва из стороны в сторону. Если прибор хотя бы раз попытался показать значение сопротивления – причина неисправности найдена.

Если обрыв у сетевой вилки – она отрезается и меняется на новую. Если у обогревателя – провод режется в месте обрыва и вновь подключается внутри него. Использовать скрутки и другие соединения не рекомендуется, так как они становятся ослабленным местом и напомнят о себе снова.

Если сетевая вилка и шнур исправны, а в розетке есть напряжение, то придется разбирать обогреватель. При этом вилку непременно нужно отключить из сети, отключения при помощи органов управления обогревателем недостаточно.

Регулятор температуры обогревателя

Регулировка температуры выполняется во всех обогревателях. ТЭНы подключаются к сети через контакт, управляющийся биметаллической пластиной. При подключении обогревателя к сети пластина нагревается и изгибается, при определенной температуре сила изгиба становится достаточной для отключения контакта, к которому она присоединена. Контакт отключается, пластина остывает, занимая первоначальное положение, контакт снова замыкается, и процесс повторяется вновь. На корпусе обогревателей установлена ручка, регулирующая момент переключения пластины и температуру, поддерживаемую прибором.

Контакты этого переключателя часто подгорают. Выяснить это можно, прозвонив их мультиметром в холодном состоянии или визуально: поверхность контакта должна быть гладкой и ровной, без следов нагара.

Контакты нужно почистить лезвием ножа или мелким надфилем, но аккуратно: иногда на них наносят слой серебра или другого металла, устойчивого к коммутации.

Встречаются неисправности, связанные с поломкой пружины регулятора, тогда его заменяют на новый или похожий, взятый от другого обогревателя.

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания . Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Следующая схема дополнительно включает в себя термопредохранитель . Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа . Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Следующая схема относится к тепловентиляторам . Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

Масляный обогреватель не греет. Секреты самостоятельного ремонта масляных обогревателей. Среди положительных качеств выделяют

Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

Устройство масляного радиатора

Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

Как разобрать масляный обогреватель

Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами. Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

Типы неисправностей и их устранение

Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

Необходимо подробнее рассмотреть каждую из возможных поломок.

Ликвидация утечки масла

Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

Посторонние шумы

Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.
Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

Электрика

Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

Биметаллическая пластина

Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

Термореле

Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

Поломка ТЭНа

ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

Датчик падения или положения

Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

• прибор должен быть выключен из розетки;
• обогреватель должен быть остужен до комнатной температуры;
• оснащение прибора самодельными комплектующими запрещено;
• следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
• замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

• прозванивают участок цепи от вилки до терморегулятора;
• регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
• во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Поломался старый добрый масляный обогреватель. Что делать? Логика подсказывает: «Отнести в ремонт», а смекалка: «Посмотреть в интернете и сделать самостоятельно!».

Ну и правильно! Ремонт масляных обогревателей – дело не простое, но, возможно, требуется лишь небольшое техобслуживание. Поэтому, не проверив, не торопитесь выбрасывать прибор и покупать новый!

Чтобы правильно определить, что сломалось и отремонтировать, нужно, прежде всего, понять, как обогреватель работает. Его конструкция состоит из:

1. Корпуса – гармошки с техническим маслом внутри. Кроме того, нужно знать, что в большинстве приборов есть немного воздуха.
2. Внизу прибора сбоку встроен ТЭН, который и греет масло. Чаще всего он состоит из двух спиралей. Это нужно, чтобы легче было регулировать мощность прибора.
3. Рядом блок безопасности и управления. Вверху термореле, оно не касается корпуса.
4. И предохранитель (отключает прибор при сбоях, например, при утечке масла). Предохранители могут быть одноразовыми проволочного вида и многоразовыми (биметаллические).
5. Есть два выключателя с подсветкой. К каждому из них подходят три провода: фаза, ноль от ТЭНа и заземление.

Электросхема обогревателей похожа на электросхему других приборов: утюгов, чайников и т. д.

О том, что гараж нуждается в отоплении, знают, пожалуй, все. Некоторые предпочитают отопление газом как самый недорогой вариант. Обзор промышленных моделей и техника безопасности при эксплуатации.

Возможно, вы еще не все знаете об ИК-обогревателях. О вреде инфракрасного обогревателя читайте .

От правильного расчета батарей отопления зависит климат в доме. Здесь вы узнаете, как правильно рассчитывать количество радиаторов по площади и объему помещения.

Как разобрать масляный обогреватель

На первый взгляд кажется, что масляные обогреватели – это монолит, не предусмотренный для разборки. Но это не так, разобрать его можно.

Что может пригодиться для ремонта масляного обогревателя своими руками и попутного техобслуживания:

• клинообразный предмет, которым можно поддеть пластиковую панель;
• отвертка;
• тестер или мультиметр;
• наждачная бумага;
• мягкая тряпочка;
• спирт, одеколон или что-либо подобное;
• надфиль;
• кисточка.

Конечно, модели обогревателей разные, поэтому и нельзя описать стандартный алгоритм разбора. Осмотрите панель управления обогревателя. Иногда есть шурупы, крепёжные скобки. Тогда процесс разборки начнётся с них.

Однако чаще всего пластмассовую панель крепит пружинная защёлка. Нужно пройтись по периметру панели пластмассовым (или любым другим, лишь бы не царапал корпус) предметом. Аккуратно, без резких движений, чтобы не поломать. Наощупь можно определить в каком месте стоит защёлка и, надавив посильнее, отогнуть её.

Если Вы не очень часто разбираете технику, лучше положить рядом с собой фотоаппарат и снимать весь процесс разборки. Тогда собрать всё обратно будет гораздо проще.

Кроме того, болты и гайки советуют выкладывать в ряд по ходу разборки. Проще будет понять, что за чем извлекалось.

Но не торопитесь разбирать обогреватель! Некоторые поломки можно выявить, не заглядывая в прибор.

Основные поломки

Посторонние шумы

Во время работы прибора могут возникать потрескивания, шипение и т.д. Это тот случай, когда ничего разбирать не нужно: скорее всего, обогреватель наклонялся, падал и т.д. В нём произошло перемещение масла и воздуха. Поставьте прибор в вертикальном положении на несколько дней. Проблема устранится сама собой.

Электрика

Для начала, включите обогреватель в другую розетку, вдруг проблема в ней, а не в приборе.

Если же поломался именно обогреватель, вооружитесь мультиметром.

С его помощью проверяем исправность электрической части (с этого нужно начать, если прибор не греет, не горит лампочка индикатора).

Проверяем:

• исправность розетки и вилки;
• нет ли КЗ между частями радиатора.

Частая проблема: отгорание проводов в местах их соединения.

Обесточенный прибор проверяется на предмет исправности всех клавиш выключателя . Делается это при помощи тестера или мультиметра:

• в положении ВКЛ, на концах будет КЗ;
• а в положении ВЫКЛ – ничего.

Мультиметром проверяется терморегулятор (не должно быть КЗ, а сопротивление должно быть небольшое). До остальных поломок можно добраться только разобрав корпус.

Масляный обогреватель в разобранном виде

Осматриваем контакты в блоке управления: они могут перегорать, окислиться и ослабнуть. Техобслуживание заключается в обработке спиртом. Ослабевшие контакты подтягивают с помощью отвёртки. Окислившиеся зачищают наждачкой, изолируют. Самая термостойкая изоляция – стеклотканевая изолента (выдержит до 200 градусов).

Ещё раз проверяют на наличие короткого замыкания. Возможно, на этом ремонт закончится. Если же обогреватель не заработал, будем искать другую поломку.

Перед началом разборки отключите обогреватель из розетки и не подключайте прибор к сети, пока он полностью не собран!

Термопредохранители

Их может быть несколько. Прозвонив и найдя неисправный предохранитель, убираем его, а провода изолируем и соединяем между собой. Эта процедура безопасна, если предохранитель не один, в случае если вышел из строя единственный, то его придется менять на исправный.

Биметаллическая пластина

Она может быть деформирована, пластину нужно заменить.

Для этого:

1. Разбирается регулятор температуры.
2. Устанавливается минимальная t подогрева.
3. Ручка регулятора снимается с винта, выкручиваются гайки, снимается рамка.
4. Убирается биметаллическая пластина, устанавливается новая.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла, ремонт бака

Если есть утечка масла, значит, есть повреждения в корпусе. Ремонт бака – дело ответственное и не всегда оправданное. Если уж решитесь на него, важно знать следующее:

• Масло нужно слить.
• При запайке бака подойдёт не оловянный припой, а латунный, серебряный или медно-фосфорный. Нужно использовать горелку.
• Чтобы швы «схватились» обязательно надо хорошо зачистить края от ржавчины.
• При работах, внутрь бака заливается вода (убережёт от возгорания), а после работ ёмкость нужно высушить.
• Когда работы по починке бака будут закончены, нужно будет заменить масло. Здесь тоже есть определённые тонкости:
• Масло должно заполнять 90% бака, а остальное – воздух.
• Подойдёт трансформаторное масло, но никак не отработка (от неё ТЭН забьётся накипью)!
• Минеральные масла не совместимы с синтетикой.

Всего пару десятилетий назад о выборе радиаторов даже не говорили, ведь все довольствовались стандартным чугунным вариантом. Сейчас ассортимент стал огромным. . Почему их называют “золотым стандартом” в своем секторе.

Виды энергосберегающих обогревателей для дома рассмотрим в статье. Масляный обогреватель, конвекторный и другие типы.

Поломка ТЭНа

Ремонту этот элемент не подлежит, только заменять! Но браться за замену ТЭНа имеет смысл только, если ваш обогреватель сделан со съёмным ТЭНом. Новый ТЭН подбирается равный по мощности и, желательно, медный. Обратите особое внимание на стык между корпусом и ТЭНом. Прокладка дополняется герметиком.

Медный ТЭН

Но даже в этом случае, есть вероятность, что через какое-то время в герметике появятся трещины и ремонт нужно будет повторить.

Если же ТЭН неразборный, то крайне сложно будет после развальцовки и замены детали, завальцевать его обратно.

Датчик падения или положения

Этот элемент безопасности в виде грузика, который отключает прибор при определённом угле наклона обогревателя.

Чтобы проверить исправность этого элемента, положите прибор на бок и прозвоните контакты.

Итак. Действительно, есть несколько проблем с масляными обогревателями, которые довольно легко устраняются, например: шумы, окислившиеся контакты, или неисправность в проводах. Выполнить простейший ремонт масляных радиаторов своими руками может каждый.

Но если, разобрав прибор, вы обнаружили более серьёзную поломку, обдумайте, стоит ли «игра свеч»? Не получится ли, что ремонт обогревателя, по времени и затратам, обойдётся дороже, чем покупка нового прибора?

Видео на тему

Почему во время нагрева маслянного обогревателя вырубается зуммер в электро щетке?

Масляные обогреватели не часто выходят из строя, поскольку они являются надежными классическими приборами. Но бывают случаи, когда нужно сделать оперативный ремонт масляного обогревателя своими руками.

Возникновение поломки масляного радиатора, как правило, сопровождается появлением посторонних звуков внутри корпуса. Также может появиться незначительная течь масла или сработает защита, и обогреватель попросту отключится.

Первое, что нужно сделать – отсоединить его от электропитания. Если есть возможность, нужно отнести его в ремонт в сервисный центр, но это не всегда возможно. Поэтому, нужно попробовать отремонтировать его своими руками.

На первый взгляд, отремонтировать в домашних условиях невозможно. Но как показывает практика, в 60% случаев поломку можно устранить собственноручно. Для этого нужно тщательно разобраться о причине поломки.

При осуществлении ремонта масляного обогревателя, необходимо соблюдать все меры безопасности и следовать инструкциям и правилам эксплуатации прибора. Нарушения любого из пунктов может привести к получению травмы.

Ремонт масляных обогревателей и основные виды их поломок

Процесс ремонта масляного обогревателя зависит от вида поломки или возникновения неисправности.

Существует три самых распространенных направления в отклонении в работе обогревателя:

• Возникновения свистящих, резких звуков внутри обогревателя.
• Повреждения биметаллических пластинок.
• Выход из строя ТЭНа.
• Отклонения в работе электрической части.

Возникновение свиста может обозначать отсутствие нужного уровня масла внутри обогревателя. В этом случае необходимо тщательно пересмотреть обогреватель со всех сторон на наличие повреждений. Также причиной свиста часто становится неправильно установленный прибор. При частом перемещении масляного обогревателя с места на место или наклонении при транспортировке, могут образоваться воздушные пробки внутри.

Масляные приборы для обогрева не любят резкого и длительного положения в наклонном состоянии, потому желательно транспортировать его вертикально.

Но если уж так случилось, делать ничего не нужно, просто необходимо поставить прибор в помещение и дать ему устоятся около часа, чтобы масло приняло рабочий режим. Затем прибор можно эксплуатировать.

Повреждения биметаллических пластинок. При разборке обогревателя можно обнаружить повреждение биметаллических пластинок. Они находятся на ручке регулятора температур. Чтобы отремонтировать эту конструктивную часть масляного обогревателя, нужно поставить ручку регулятора температур в положение минимального обогрева. Затем поочередно снимаются винты, крепежная гайка, рамка, пружина и снимается биметаллическая пластина.

Она не ремонтируется, а заменяется новой. Эта часть регулятора чаще всего изнашивается при длительном периоде эксплуатации. Чтобы заменить полностью пластину биметалла, нужно снять стержень датчика и магнит. Собирается терморегулятор в обратном порядке и устанавливается на место.

Выход из строя ТЭНа. Тэн – один из конструктивных элементов, который заменить труднее всего, поскольку он может быть как встроенный, так и съемный. Как отремонтировать масляный обогреватель в этом случае? Если тэн съемный, можно сделать это в домашних условиях, сняв крепежные болты и отсоединив его от проводов питания. Если же тэн встроенный – нужно вести обогреватель в сервисный центр.

Отклонения в работе электрической части. Причиной неисправности обогревателя может быть отсутствие контакта из-за окисления. Чтобы проверить это, нужно снять обогреватель с основания и открутить крепежные винты. Используя отвертку, необходимо убрать упор и примыкающие шайбы. Затем снимается якорь, под которым и располагаются контакты. Если видны признаки окислительного процесса, нужно снять провода, зачистить их, а контакты протереть спиртом. После проведения ремонта, нужно собрать все в исходное положение и проверить работоспособность прибора.

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается. Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом. Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Когда корпус отремонтирован, нужно проверить его на герметичность. Если масло не течет даже при полном запуске обогревателя, значит, ремонт произведен правильно.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

Ремонт масляного обогревателя — видео

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

На фото — объемный самодельный агрегат.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.
Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.
Плюс такие звуки может издавать термостат.
В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

• Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки . Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

• Если индикаторы светятся, когда он есть, крутится, а тепла нет, нужно проверить работу термореле . Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
• В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате . Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
• Если провода и автоматика в норме, нужно проверить исправность ТЭНов . «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.
Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.
Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.
Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

Почему масляный обогреватель включается, но не греется. Какой термостат для масляного обогревателя лучший? Как разобрать масляный радиатор дельта

Нет людей, которые не имели бы электрических обогревателей. Простые или сложные, дешевые или дорогие, качественные и не очень – все они рано или поздно выходят из строя. Прежде, чем отнести сломанный прибор в сервис или позвать знакомого электрика, стоит подумать: а не попробовать ли устранить поломку самостоятельно.

Ремонт обогревателя своими руками

Прежде, чем разбирать обогреватель и искать неисправность внутри, надо убедиться в том, что в розетке, к которой он подключен, есть напряжение . Для этой цели используют мультиметр или заведомо исправный бытовой прибор. Контакты розетки должны крепко удерживать вилку. Ослабление и окисление контактов розетки — сопутствующий дефект при использовании мощных бытовых приборов.

Далее проверим саму сетевую вилку . Ее контакты должны быть чистыми, без следов нагара, а изоляция вокруг – не деформированной в результате перегрева. Контакты вилки можно почистить ножом или мелкой наждачной бумагой. Но лучше при выявлении таких дефектов заменить и вилку, и розетку.

При частой коммутации или при сматывании шнура питания провода внутри него переламываются . Происходит это в двух проблемных местах: у штепсельной вилки и у входа в обогреватель. Определить обрыв проводов можно на ощупь: в месте перелома шнур сгибается немного легче, чем в другом месте. Но лучше для этого использовать мультиметр. Если обогреватель еще не разобран, то нужно включить его сетевой переключатель. Прибор установить на предел измерения малых сопротивлений и подключить к силовым контактам вилки. У исправного обогревателя прибор должен показать малое значение сопротивления. Если прибор ничего не показывает, слегка погните шнур в предполагаемом месте обрыва из стороны в сторону. Если прибор хотя бы раз попытался показать значение сопротивления – причина неисправности найдена.

Если обрыв у сетевой вилки – она отрезается и меняется на новую. Если у обогревателя – провод режется в месте обрыва и вновь подключается внутри него. Использовать скрутки и другие соединения не рекомендуется, так как они становятся ослабленным местом и напомнят о себе снова.

Если сетевая вилка и шнур исправны, а в розетке есть напряжение, то придется разбирать обогреватель. При этом вилку непременно нужно отключить из сети, отключения при помощи органов управления обогревателем недостаточно.

Регулятор температуры обогревателя

Регулировка температуры выполняется во всех обогревателях. ТЭНы подключаются к сети через контакт, управляющийся биметаллической пластиной. При подключении обогревателя к сети пластина нагревается и изгибается, при определенной температуре сила изгиба становится достаточной для отключения контакта, к которому она присоединена. Контакт отключается, пластина остывает, занимая первоначальное положение, контакт снова замыкается, и процесс повторяется вновь. На корпусе обогревателей установлена ручка, регулирующая момент переключения пластины и температуру, поддерживаемую прибором.

Контакты этого переключателя часто подгорают. Выяснить это можно, прозвонив их мультиметром в холодном состоянии или визуально: поверхность контакта должна быть гладкой и ровной, без следов нагара.

Контакты нужно почистить лезвием ножа или мелким надфилем, но аккуратно: иногда на них наносят слой серебра или другого металла, устойчивого к коммутации.

Встречаются неисправности, связанные с поломкой пружины регулятора, тогда его заменяют на новый или похожий, взятый от другого обогревателя.

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания . Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Следующая схема дополнительно включает в себя термопредохранитель . Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа . Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Следующая схема относится к тепловентиляторам . Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

К таким достоинствам можно отнести следующие:

1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

• прибор должен быть выключен из розетки;
• обогреватель должен быть остужен до комнатной температуры;
• оснащение прибора самодельными комплектующими запрещено;
• следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
• замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

• прозванивают участок цепи от вилки до терморегулятора;
• регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
• во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Масляные электрические обогреватели в зависимости от их модели имеют соответственно свои режимы мощности. Обобщенная схема для различных моделей будет примерно таковой:

В нижней части радиатора масляного обогревателя расположены два нагревателя \два тэна\, соединенных между собой последовательно.

Схема однофазная, трех проводная \фаза, ноль, заземление\.

Провод заземления непосредственно соединен с корпусом обогревателя. Рассмотрим последовательное соединение отдельно взятого потенциала,- фазы либо нейтрали \ноля\. Два потенциала \два провода, не считая третьего- заземления\, имеют параллельное соединение с входными контактами переключателя мощности, выходной контакт переключателя мощности одного потенциала,- последовательно соединен с сигнальной лампой с последующим соединением одной пары контактов двух нагревателей. Выходной контакт переключателя мощности второго потенциала,- последовательно соединен с термостатом, от термостата идет последовательное соединение со второй парой контактов двух нагревателей, в результате электрическая цепь замыкается на последовательно соединенных между собой двух нагревателях.

Принцип работы масляного обогревателя. Как починить, если сломался обогреватель или радиатор?

Чтобы легче было понять принцип работы масляного обогревателя, — рассмотрим упрощенный вариант схемы в активной электрической цепи, удалив из схемы сигнальную лампу и один из двух нагревателей.

Нагреватель — представляет собой обыкновенную спираль накаливания. Провод допустим фазного потенциала от внешнего источника электрической сети \розетки\, имеет последовательное соединение с переключателем мощности, от переключателя мощности провод соединен с одним концом спирали. Провод нулевого потенциала \нейтрали\ так же соединен с переключателем мощности и далее с термостатом, от термостата провод подключен со вторым концом спирали. Иными словами более проще,- два потенциала \фазного и нулевого провода\ просто замыкаются на спирали накаливания.

Термовое реле — соединение в электрической цепи последовательное, предназначено для предотвращения отклонения от выше номинального установленного значения температурного режима, то есть при температуре выше установленной нормы, происходит разъединение контактов в термовом реле.

Переключатель мощности- имеет ступенчатое переключение для изменения сопротивления за счет контактной группы.

Термостат — имеет плавный переход от одного значения сопротивления к другому, служит для установочного температурного режима. За счет нагревания биметаллической пластины, контакт при нагревании металлической пластины до определенной температуры — разъединяется.

Возможные причины неисправности масляного радиатора:

• — Неисправность термового реле,\ подлежит своей замене\.
• — Неисправен переключатель мощности \штамповочное исполнение, подлежит замене\.
• — Окисление контактов термостата \ зачистить контакты\.
• — Неисправен электрический шнур.
• — Неисправна вилка шнура.
• — Нет контакта вилки с розеткой.

Тестирование \прозвонка\ в электрической цепи проводится последовательно, — пробником. Проверяется наличие сопротивления каждого соединения. Проверку электрической цепи следует проводить пассивно.

Масляный обогреватель OL20-9 (не включается, имеет подтеки масла) производства OLMO Denmark представляет собой ребристую металлическую батарею. В её поддон вставлен ТЭН, погруженный в минеральное масло. Питание – сеть 220 В, 50 Гц. Имеет две ступени нагрева. Лампа индицирует включение ТЭНа на обогрев. Ручка терморегулятора плавно устанавливает температуру выключения радиатора. Это позволяет регулировать нагрев жилого помещения до комнатной температуры.

Принцип работы обогревателя

Преобразует электрическую энергию в тепло. Включённый в сеть обогреватель отдаёт тепло маслу, которое разогревает полностью весь корпус. Нагретый радиатор обогревает окружающее пространство. Далее по законам физики осуществляется конвекция воздуха: тёплый вверх, холодный вниз.

Элементы электрической схемы

1. Нагреватель ТЭН2000.
2. Клеммная колодка.
3. Переключатель уровня мощности кулачковый, двухступенчатый T100/55.
4. Биметаллический термостат.
5. Электрический шнур.

Недостатки

• Сушит воздух. При продолжительной работе обогревателя становится несносно дышать, поэтому необходимо рядом ставить стаканчик или ванночку с водой. По мере испарения ванночка наполняется водой хозяевами. Круглыми сутками работать не должен, необходимо делать перерывы в работе. Нельзя сушить на нём мокрые вещи – эффект обогрева теряется, обогреватель из-за недостатка притока холодного воздуха перегревается.
• продолжительность разогрева 20 — 30 мин;
• большой вес;
• громоздкий, занимает пространство.

Преимущества

В отличие от спиральных нагревателей и тепловентиляторов масляные обогреватели

• не создают шум;
• не сжигают кислород;
• безопасны (нагрев до 60 градусов).

Неисправности

• Подтёки масла.
• Масляный обогреватель не включается.
• Масляный обогреватель не выключается.

Инструменты

1. Отвёртка.
2. Пинцет.
3. Газовый ключ №2.

Порядок разборки

1. Выкрутить скрытый винт на панели управления.
2. Снять пинцетом пружинку, стягивающую скобу крепления панели управления к корпусу радиатора.
3. Осмотреть соединения электрической схемы.
4. Проверить исправность ТЭНа.
5. Устранить подтёки.

Ремонт масляного обогревателя своими руками

Обогреватель не включается. Причина выгорела клеммная коробка, отвалился провод сетевого шнура

Ремонт: неисправную клеммную колодку заменить новой, восстановить контакт сетевого провода.

Причина: подтёки масла на обогревателе и разбрызгивание под панелью.

Необходимо: затянуть ключом крепёжную гайку ТЭНа, при необходимости заменить прокладку.

Поделись статьей:

Похожие статьи

Почему масляный обогреватель включается, но не греется. Что делать если масляный обогреватель перестал работать? Масляный радиатор не греет

1 Устройство прибора

2 Ремонтируем обогреватель

3 Ремонт бака

4 Заключение по теме

Масляный радиатор — очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.

В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.

Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.

Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.

В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла — нагрев и остывание — любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново — это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Масляный радиатор — очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла — нагрев и остывание — любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново — это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак — это оптимальный вариант, который повышает ваши шансы на успех.

Заключение по теме

Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

К таким достоинствам можно отнести следующие:

1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

В самые холодные времена года нам помогает согреться обогреватель. Особенно он выручает в тот период, когда отопление еще не включили, а на улице уже прохладно. Не сказать, что все пользуются обогревателями, но вот семьям, в которых маленькие дети, данное устройство просто необходимо.

Но что же делать, если обогреватель перестал греть или масляный обогреватель не включается? Не стоит сразу же идти и покупать новый, можно попробовать отремонтировать тот, который сломался. Ведь поломки бывают различные, большинство из них можно устранить самостоятельно.

Итак, у нас масляный обогреватель включается, но не греется. Предстоит выяснить про наш масляный обогреватель, если он не греет и в чем причина. Для разборки нам понадобится отвертка.

Видим два болта в том месте, куда наматывается шнур, но их выкручивать не нужно, потому что эти болты держат внутри плату.

В самой нижней части обогревателя скарлетт есть еще два болта, вот их выкручиваем.

Вверху имеется единственный болт, его тоже нужно выкрутить. После этого переднюю часть обогревателя можно снять.

Выяснение дефекта не заставило себя ждать, наглядно видим, что перегорел один провод из имеющихся трех, и он отпал от клеммы.

Судя по всему, обогреватель scarlett sc-059 не греет именно из-за этого. С конца провода нужно счистить обмотку и при помощи флюса, олова и паяльника заудить провод.

Теперь достаем из клеммы обгоревшую часть провода, а в клемму вставляем конец провода и зажимаем щипцами. Далее мы соберем обогреватель, включим его и проверим, греет ли он теперь. Обогреватель scarlett sc-059 стал греть. Ремонт выполнен успешно. Как видите, не так сложно было отремонтировать обогреватель. Бывают и другие причины, по которым перестает греть обогреватель, например, термопредохранитель масляного обогревателя выходит из строя, но об этом в следующий раз. Всем удачных ремонтов.

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

• прибор должен быть выключен из розетки;
• обогреватель должен быть остужен до комнатной температуры;
• оснащение прибора самодельными комплектующими запрещено;
• следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
• замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

• прозванивают участок цепи от вилки до терморегулятора;
• регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
• во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Масляный радиатор не нагревается: причины и решения

Маслонаполненный радиатор — это своего рода радиатор, для работы которого требуется масло и который помогает обогревать дом в центре. Этот прибор особенно полезен для тех, кто живет в более холодных регионах мира или тех, кто испытывает более холодные погодные условия. Одна из основных проблем такого радиатора — масляный радиатор, который не нагревается. Это в основном сводит на нет цель иметь устройство в целом. Для этого может быть много причин, и эта статья поможет вам определить некоторые из них, а также найти решения для них.Они даются следующим образом:

1. Клапан термостатический отсечной

ПРИЧИНА: Одной из наиболее частых причин, по которой маслонаполненный радиатор не нагревается, может быть отключение термостатического клапана. Это может произойти из-за разницы температур между установкой и комнатой. Иногда это могло произойти, когда температура в помещении выше установленной.

РЕШЕНИЕ: Лучший способ решить эту проблему — повернуть клапан, чтобы установить более высокую температуру. Это поможет снизить разницу температур.

Кредиты изображений: Flickr

2. Сбой контроллера или реле времени

ПРИЧИНА: Другим возможным объяснением неисправности маслонаполненного радиатора может быть неисправный контроллер или таймер. Для этого вам необходимо проверить таймер или контроллер и убедиться, что он настроен правильно.

РЕШЕНИЕ: В противном случае убедитесь, что вы изменили настройку, а затем проверьте нагрев маслонаполненного радиатора.

Кредиты изображений: Wikimedia Commons

3.Шлюз в трубопроводе

ПРИЧИНА: Еще одна причина, по которой ваш масляный радиатор может не нагреваться так сильно, как должен, — это воздушная пробка в трубопроводах. Обычно это происходит в том случае, когда радиаторы находятся ниже уровня подающих труб.

РЕШЕНИЕ: В этом случае вам, возможно, придется изменить уровень, чтобы можно было удалить воздушную пробку, а радиатор снова начал нормально работать и начал нагреваться.

Кредиты изображений: Wikimedia Commons

4. Проблема с блоком питания или шнуром

ПРИЧИНА: Проверяли ли вы блок питания на случай, если масляный радиатор не нагревается? Иногда, если шнур питания не работает должным образом, устройство может вообще не работать.

РЕШЕНИЕ: Убедитесь, что шнур питания подключен к источнику питания. Если да, то убедитесь, что источник питания работает, подключив к нему какое-либо другое устройство. Также убедитесь, что шнур питания исправен, не поврежден и не сломан ни в одной его части.

Кредиты изображений: costway

5. Требуется кровотечение

ПРИЧИНА: Если вы долгое время не удаляли воздух из радиатора, это могло создать определенные проблемы с отоплением.

РЕШЕНИЕ: Таким образом, необходимо выпустить пар из радиатора.Это необходимо делать время от времени, чтобы обеспечить оптимальную производительность. Однако, если ваш прибор требует регулярного удаления воздуха, это может быть проблемой, которую необходимо решить. Чтобы выпустить пар из маслонаполненного радиатора, вы можете использовать радиаторный ключ или отвертку, чтобы повернуть клапан против часовой стрелки, пока вода не начнет капать. Это освободит весь захваченный воздух.

Кредиты изображений: YouTube.com

Если вы планируете купить новый радиатор, у нас есть для вас несколько рекомендаций: —

Теперь, когда вы знаете различные причины, по которым масляный радиатор не нагревается, вы также можете решить эту проблему самостоятельно.Но в некоторых случаях может потребоваться профессиональный совет или консультация. В таком случае вы можете обратиться в сервисную службу Mr Right по общему ремонту бытовой техники.

Рекомендации по загрузке …

Советы, когда ваша топка на жидком топливе не запускается

Опубликовано 31 октября 2018 г.

(Включи страшную музыку) Холодно, и твоя печь не запускается.

На самом деле, поиск неисправности печи, которая использует мазут и не запускается, не так страшно, как кажется.Это потому, что есть лишь несколько вещей, которые обычный человек может (или должен) попытаться сделать, чтобы исправить ситуацию.

Теперь могут быть случаи, когда ваша печь не работает так хорошо, как вы думаете, и требует обслуживания. Речь идет не о том, чтобы печь лучше работала — это о том, что вы должны проверить, когда ваша печь просто не работает.

Если повезет, одно из этих распространенных «исправлений» поможет и сэкономит вам время, деньги и потенциальные затруднения, связанные с тем, что технический специалист нефтяной компании придет к вам домой, чтобы просто щелкнуть выключателем или установить новую батарею.

Вот краткий список наиболее распространенных причин, по которым ваша топка на жидком топливе не запускается.

1. Домашний термостат выключен или установлен неправильно

2. В дом нет электричества

3. Сработал аварийный выключатель горелки

4. В баке нет мазута

Истина в том, что не менее важно, чтобы в вашем доме было уютно и тепло, печь на самом деле довольно простая машина.

Топливо (мазут) + Искра = пламя и тепло

Топка, которую иногда называют «котлом», в основном представляет собой большую горелку, окруженную огнеупорным ящиком.

Горелка внутри печи используется для нагрева воды, воздуха или того и другого. Во время отопительного сезона количество производимой горячей воды или горячего воздуха регулируется термостатом (или двумя, тремя), находящимся в другой комнате дома.

Когда термостат остывает, он приказывает печи нагреться.Когда термостат нагревается, он приказывает печи выключиться.

И это все, что нужно знать об этом. Более менее.

По крайней мере, для того, чтобы понять, почему, черт возьми, ваша печь не хочет включаться.

Итак, когда на улице становится холодно и вы хотите, чтобы ваша печь начала приносить тепло, вот несколько простых вещей, которые нужно проверить, прежде чем обращаться за помощью.

Проверить термостат

Эти маленькие педерасты действительно являются мозгом всей системы отопления дома.Практически каждый к настоящему времени должен иметь термостат, который можно настроить в цифровом виде.

Новые термостаты позволяют настраивать их таким образом, чтобы нагревание включалось и выключалось в разное время, в разные дни.

Поскольку они обладают «умом» (и в отличие от тех старых круглых поворотных переключателей, которые вы привыкли видеть в доме своего дедушки), эти термостаты требуют батарей. Если ваша печь не включается — а в вашем доме достаточно холодно — убедитесь, что батареи термостата все еще в порядке.

О да, пока вы работаете, убедитесь, что ваш термостат тоже переключен на настройку «Нагрев». Это позволяет термостату знать, какую температуру он должен измерять в комнате.

Если батареи в порядке и прибор включен в положение «Нагрев», посмотрите, какая температура установлена. Как и любая технология, он знает только то, что вы ему говорите.

Если вы — или кто-то другой — настроили термостат на включение, когда температура в помещении упадет до 55 ° (F), он сделает именно это.Если температура в комнате 60 ° (F), а вам уже холодно, возьмите свитер или переустановите термостат — потому что он не сработает, пока в комнате не станет 55 ° — независимо от того, какие оскорбления вы ему нанесете.

Проверить электричество

Хорошо, теперь вы можете подумать «» «Эй? Моя печь работает на мазуте, зачем мне электричество? »

Ответ заключается в том, что вашей топочной печи, работающей на жидком топливе, по-прежнему нужна электрическая искра, чтобы зажечь пламя внутри и приготовить пищу.

Также требуется электричество для питания нагнетателя / вентилятора или насоса, который используется для перемещения горячего воздуха или горячей воды из печи в другие части дома.

Итог: если у вас нет сока, вы не будете получать тепла от своей печи, пока не получите.

Проверьте выключатель аварийного отключения

Бывает. По закону в каждом жилом доме должен быть аварийный выключатель, который позволяет лицам, оказывающим первую помощь, техническим специалистам по обслуживанию масляных горелок и другим лицам отключать печь.

Эти переключатели выглядят как обычные переключатели света, но обычно имеют ярко-красную лицевую панель и находятся в местах, которые кажутся довольно неудобными для доступа — они есть, и это сделано по дизайну.

Установка этих выключателей в необычных местах, например, высоко на стене посреди лестничного пролета, поднимающегося из подвала, должна затруднить случайное выключение выключателей.

Тем не менее, такое бывает. Достаточно, чтобы кто-то почистил его, перемещая матрас наверх, или ваш энергичный 10-летний ребенок «случайно» прибил его футбольным мячом, и печь будет работать тише мыши, пока кто-нибудь не пойдет и не повернет снова включите.

Проверить масляный бак

Последняя возможность, почему ваша печь не включается, заключается в том, что у вас закончился мазут.

Если у вас есть питание и вы уверены, что система включена, то следующее, что нужно проверить, — есть ли у вас топочный мазут в баке.

Самый распространенный резервуар для жидкого топлива имеет размер 275 галлонов (хотя безопасно вмещает только около 240 галлонов). В верхней части бака обычно есть указатель (выглядит как прозрачная трубка с линиями), показывающий, сколько топлива находится в баке.

В баке, заполненном на ½, останется примерно 120 галлонов. ¼ резервуар составляет около 60 галлонов. Если индикатор ниже ¹ ⁄ ₈ или вообще не виден, возможно, в баке закончилось масло и его необходимо долить. Мы рекомендуем клиентам заказывать по цистерны.

Если печь по-прежнему не запускается

Тогда мы рекомендуем поискать в Google компании HVAC рядом со мной, найти пару с лучшими отзывами и позвонить им. Они смогут выйти и направить вас.Если у вас закончился мазут, перейдите на сайт heatable.com или в наше приложение для смартфона и сделайте заказ как можно скорее.

Дополнительные советы по поиску и устранению неисправностей см. В разделе «Рекомендации по безопасности и устранению неисправностей при использовании топочного мазута».

Подробнее о мазутном топливе

Посетите наше полное руководство по топочному мазуту, чтобы получить все, что вам нужно знать о отоплении вашего дома топочным мазутом №2. Ознакомьтесь с этой ссылкой для видео о перезапуске DIY Burner.

Оставайся там уютно!
Обогреваемый экипаж

PELONIS Electric 1500 Вт Масляный радиаторный обогреватель с защитой, светодиодным дисплеем, 3 настройками нагрева и пятью настройками температуры.Идеально подходит для дома или офиса

Устройство работает хорошо, как я и ожидал. Пока я могу сказать только хорошее. Я буду обновлять, если мое мнение изменится.

Я купил 2 обогревателя, так как я не работаю по контракту, и мне не нужно часто отапливать все помещение, только спальню 20×20 и / или ванную комнату 15×12.

Я немного многословлюсь здесь и попытаюсь развенчать часть брошенной кабинетной ненужной науки и, возможно, сделать это немного забавным для некоторых.

Короче говоря, пусть уровень шума и циклические колебания температуры решают за вас, если вам действительно не нравится что-то в одном, но не обманывайте себя.

Запах
Появляется первоначальный запах, когда краска застывает и любое покрытие / пленка выгорает. Тщательное протирание может уменьшить этот период запаха (выделения газа). Те, кто говорят, что запаха изначально нет, просто не обладают оптимальными чувствами (и сколько людей вы когда-либо слышали, чтобы их чувства притупились — нет!) — люди не знают того, чего не знают. Подумайте об этом на мгновение или дольше. Доверяйте канарейкам — они в большинстве своем беспристрастны и вам что-то говорят.То, что что-то не чувствуется, не означает, что все в порядке.

Тепловая мощность
Тепловая мощность соответствует ожидаемой — не потому, что я так говорю, а потому, что так говорят законы физики. Эти законы редко меняются, и редко с кресел.

Мощность — это мощность, или, если говорить об одном типе устройства, мощность — это мощность (за исключением любых незначительных дефектов). Имея это в виду, керамический нагреватель (100 В x 15 А) мощностью 1500 Вт и масляный радиатор мощностью 1500 Вт будут производить одинаковую теплопередачу (один может быть более направленным или демпфированным / рассеянным или более тихим, чем другой).Все, что делают масло и плавники, — это рассеивают направление рассеивания / передачи тепла и гасят относительные колебания температуры при циклическом изменении температуры — плавный график температуры с течением времени или пиковый (другие характеристики, как правило, являются воображаемыми). 1500 Вт в час, это 1500 Вт в час — без каких-либо серьезных потерь где-то (синусоида, прямоугольная волна, среднеквадратичное значение здесь не являются реальной разницей). Потери здесь в обогревателе сами по себе производят ТЕПЛО — обогреватели интересные устройства, они могут быть грубыми и они довольно последовательны в поведении при заданном энергопотреблении.Это в отличие от кондиционера, где неэффективность (меньше отводимого тепла) производит контрпродуктивное тепло (тепло = плохо). Этот маслонаполненный обогреватель не обеспечивает более или менее теплопередачу в герметичную комнату заданного размера, чем любой другой обогреватель, исходя из того, что мы, глупые люди, можем понять (некоторые незначительные недостатки, которые также производят отходящее тепло, потеря — это победа !). Любая фиксация другого в основном не имеет отношения к использованию простых людей0.

Temp
Температура работает нормально (при условии отсутствия дефектов в вашем устройстве).Настройки температуры здесь, вероятно, не лучше всего указывать на F или C, поскольку это вводит некоторых в заблуждение. Лучшая (относительная) шкала — от 1 до 10. Маркетологи снова взяли верх над инженерами.
Вот почему установка температуры является глупой;
Начнем с того, что в этих типах устройств в лучшем случае используется дешевый датчик DS1820b на 20 центов или, возможно, даже что-то менее точное, чем это, например, биметаллические катушки в старых термостатах — здесь не уверен (я не читал подробностей, для меня это не важно) . Эти биметаллические катушки работают достаточно хорошо, если не имеют дефектов (более 100 лет опыта в этой области).Следующий уровень полупроводникового датчика температуры стоит 5+ долларов. Но неважно, насколько они точны, по многим другим причинам. Во-первых, вы подверженный ошибкам человек, подверженный субъективному влиянию (подумайте о акустических кабелях, какая тема игнорирует слепое тестирование). Если бы у кого-то был датчик температуры за 100 долларов, он не принес бы больше пользы (исключая ОКР) для нас, глупых людей. Где измерять температуру? На масляном баке? Рядом с ним? Что значит «рядом»? На расстоянии 6 дюймов? На расстоянии 10 футов? Находится ли агрегат в комнате размером 10×10? 30×30? Есть ли принудительная циркуляция в комнате, внутрь или из других комнат? Как насчет влажности (5% против 95%) и ее влияния на тепло перенос через заданное пространство? Так много переменных, которые необходимо учитывать.Наличие 10 «высокоточных» датчиков температуры, пространственно размещенных в комнате и усредненных, по-прежнему мало что значит в реальном мире — вы действительно беспокоитесь о том, чтобы держать паука в углу красиво и удобно? Наши человеческие опасения здесь в основном глупые, предвзятые и субъективные.

Здесь нет концепции, делающей всех счастливыми, кроме тех, кто понимает здесь науку (формально или неформально). Если кто-то из тех, кто думает, что существует такая концепция, что что-то имеет размер точно 85F, или что-то длиной ровно 1 фут, или что шаг на половину расстояния до стены в конечном итоге приведет к стене (голова в ладони), тогда они будут разочарованы любым типом обогревателя (и будут преобладать только субъективные «чувства»).У вас может быть 12 яиц, но у вас никогда не будет 1 фунта яиц (около фунта, да, но не точного фунта). Спросите себя, что означает установка обогревателя на 80F? 80F где? Поразмыслите над этим. Специалисты по науке производителя не могут точно ответить на этот вопрос, и 99% специалистов по маркетингу, конечно, не могут ответить более точно — но они, в свою очередь, могут помочь вам почувствовать себя лучше благодаря своим характеристикам продукта и красиво оформленной литературе. Они действительно «выпустили» много информации о продукте — проявили доброту9.

Таймер
Таймер у меня работает нормально, но я не пробовал все настройки.Опять же, точность / точность времени относительны, и достаточно близко — достаточно хорошо (99% против 99,9%). Как и в случае с температурой, можно было бы добавить микроконтроллер, чтобы получить действительно точное время (помните, ничто не длится точно X дней, часов или миллисекунд), но эта дорогостоящая более высокая точность ничего не значила бы для нас, простых людей в реальном мире — это просто возможно заставить некоторых потребителей «почувствовать себя» лучше.

Я доволен своим устройством, поскольку в моем случае я хотел более тихое, более рассеянное тепло с циклическим режимом (меньше колебаний температуры), но я тоже субъективен — и, вероятно, трачу вдвое ради небольшой выгоды.Нагреватель, который производит 1500 Вт при 50% рабочем цикле и 750 Вт при 100% рабочем цикле, ничем не отличается (у вас просто есть шипы, которые могут повлиять на ваш комфорт). Вы можете захотеть велосипедные шипы или нет. Что касается общего количества тепла, производимого каждым из них, если вы думаете, что есть существенные различия, пожалуйста, не ошибайтесь, мистер Эйнштейн и многие другие, и они подготовят Вселенную к некоторым трудным временам впереди.

Здесь я просто хотел противопоставить некоторым кабинетным ученым, использующим субъективную псевдонауку в своих оценках.Я нахожу чтение приятным. Я многому у них учусь.

Уровень шума
Пока я пишу это, мой колеблющийся керамический обогреватель мощностью 1500 Вт за 30 долларов с внутренним вентилятором держит меня так же жарко в моей спальне 20×20 футов, как и масляный обогреватель 1500 Вт за двойную цену, но керамический обогреватель производит больше шума для того же производства и передачи тепла. Я думаю, что это, пожалуй, самая большая разница, которая может повлиять на покупателя. Относительно высокий уровень шума по сравнению с относительно низким уровнем шума. Это, вероятно, решающий фактор для многих — хорошая тишина, хороший белый шум — наконец то, что вы решаете.

Happy Heating

3 лучших масляных обогревателя, которые можно оставить на всю ночь

Масляные обогреватели — это именно тот обогреватель, который вам нужно оставить включенным на всю ночь и безопасно обогреть подвал.

В наши дни ночи очень холодные, и вам абсолютно необходимо согреться ночью, чтобы хорошо выспаться.

Для обогрева спальни масляные обогреватели действительно практичны: по сравнению с другими обогревателями, они очень безопасны. К тому же они энергоэффективны и не повысят ваш счет за электричество.

В этой статье я покажу вам три различных маслонаполненных обогревателя, которые вы можете оставить включенными на всю ночь, не беспокоясь.

Поскольку вы не уверены в том, что запускаете обогреватель на ночь, я также покажу вам, почему масляные радиаторы безопасны для работы всю ночь и что вы можете сделать, чтобы еще больше повысить безопасность.

Давайте посмотрим!

3 лучших масляных обогревателя, которые можно оставить на всю ночь — Мои выборы

Во-первых, вот 3 лучших масляных обогревателя, которые вы можете спокойно оставить на всю ночь:

• Pelonis 2019 Oil Filled Radiator (щелкните здесь, чтобы проверить цену на Amazon) — Масляный обогреватель Pelonis — один из моих самых любимых обогревателей.Он поставляется с невероятным количеством функций, таких как встроенный таймер, пульт дистанционного управления, термостат (и многое другое). По сравнению с обогревателями других марок, Pelonis — самый доступный! Не знаю, где еще можно купить такой обогреватель за такую ​​цену.
  Кроме того, обогреватель Pelonis сертифицирован ETL, что делает его безопасным выбором для работы в ночное время.
• De’Longhi Kh4CM Масляный обогреватель радиатора (нажмите здесь, чтобы узнать цену на Amazon) — Этот обогреватель — хороший выбор для больших комнат, поскольку он может безопасно производить так много тепла.Итак, если ваша спальня большая и вы хотите, чтобы в ней было тепло и уютно, этот обогреватель DeLonghi — ваш выбор. Как и другие обогреватели, он оснащен всеми функциями безопасности, такими как защита от опрокидывания, таймер и защита от перегрева.
• De’Longhi TRD40615EBK Масляный обогреватель радиатора (нажмите здесь, чтобы узнать цену на Amazon) — Хорошо, как вы понимаете, я фанат этой марки. Они производят прочные и качественные обогреватели по невысокой цене и получают массу хороших отзывов. Эта модель немного дороже предыдущей, потому что время нагрева программируется.Я бы доверял этому обогревателю, чтобы согреть большие жилые комнаты. Он также имеет даже лучший рейтинг, чем предыдущие обогреватели.
  Стальной кожух защищает его от повреждений при опрокидывании и значительно улучшает общий дизайн. Хороший выбор, если вы не хотите, чтобы в спальне был уродливый обогреватель.

Средства безопасности, обеспечивающие безопасность масляного обогревателя в течение ночи

Где-то я однажды увидел в сети вопрос:

«Почему все обогреватели такие уродливые?»

Это меня рассмешило! Я никогда не думал об этом.Итак, если вы хотите выбрать красивый обогреватель, который вы можете оставить в своей спальне, не беспокоясь, что кто-то скажет, что он некрасивый, я бы предложил последний обогреватель из списка.

В любом случае, эта статья не о красоте, а о безопасности и о том, чтобы масляные обогреватели оставались включенными на всю ночь.

Все выбранные мной масляные обогреватели обладают следующими характеристиками безопасности:

1. Защита от перегрева
2. Защита от опрокидывания
3. Термостат
4. Таймер для автоматического отключения

Масляные обогреватели Pelonis даже сертифицированы ETL (это надежный сертификат безопасности — не все обогреватели имеют его)!

Маслонагреватели — самый безопасный вид обогревателей

Выбрав один из вышеперечисленных масляных обогревателей, вы можете быть уверены, что у вас будет безопасный способ обогрева в течение ночи.

Но почему маслонаполненные обогреватели являются самыми безопасными типами обогревателей?

Во-первых, нагревательный элемент маслонагревателя заключен в металлический корпус и залит маслом.

Металлический корпус и масло, таким образом, закрывают нагревательный элемент и делают невозможным прикосновение к нему.

Большинство несчастных случаев с обогревателями вызвано тем, что обогреватели имеют открытые нагревательные элементы, которые становятся достаточно горячими, чтобы сжечь предметы.

Поскольку масляные обогреватели распределяют тепло по большой поверхности, все остается в безопасности.

Кроме того, маслонаполненные обогреватели не используют горючее, такое как пропан или дизельное топливо, для производства тепла. Вместо этого они полагаются на обычное электричество, которое, в свою очередь, нагревает нагревательный элемент, который, в свою очередь, нагревает масло внутри нагревателя (надеюсь, это вас не смутило).

Масло в масляных нагревателях очень безопасно для нагрева

Масло в масляных нагревателях выполняет две функции:

1. Накапливает тепло — Это означает, что он медленно нагревается и также медленно остывает.Масляные обогреватели — довольно медленные обогреватели, потому что нагревательный элемент сначала должен нагреть масло.
2. Поддерживает стабильное внутреннее давление — Инженеры решили использовать масло в нагревателях, потому что оно имеет высокую температуру кипения. Масло остается жидким, пока нагревается, и на самом деле не увеличивает давление на металлический корпус.
   Если вы замените масло, например, водой, ваш обогреватель с гораздо большей вероятностью взорвется, потому что вода испаряется и создает давление.

Комбинация металла и масла, способная выдерживать высокие температуры, является очень надежной комбинацией.

«Итак, когда я говорю, что нефть имеет более высокую температуру кипения, чем вода, я на самом деле говорю, что химические связи, которые удерживают нефть вместе, сильнее, чем те, которые удерживают воду вместе — для их разрушения требуется больше тепла».

Физический факультет Иллинойского университета

Практически все современные маслонаполненные обогреватели (подобные тем, которые я рекомендовал выше) имеют огромное количество функций безопасности. У вас есть все необходимое, чтобы оставить их включенными на всю ночь.

Например, маслонаполненные обогреватели имеют встроенную защиту от опрокидывания, которая автоматически отключает их, как только кто-то опрокидывает их на (может случиться в темноте ночью).

Я также написал статью о обогревателях, которые можно оставить без присмотра. Моими фаворитами были масляные обогреватели.

Несмотря на то, что масляные обогреватели очень безопасно оставлять включенными на всю ночь, вот некоторые дополнительные меры безопасности, которые вы можете предпринять.

В чем убедиться, прежде чем оставлять масляный обогреватель на всю ночь?

Вам неудобно оставлять масляный обогреватель включенным на ночь? Не волнуйся, я знаю, что ты чувствуешь.

Поскольку у меня была такая же ситуация с обогревателями, я принял некоторые меры безопасности, чтобы не допустить несчастных случаев и чтобы я мог спокойно спать.

Во-первых, у поблизости нет легковоспламеняющихся предметов. — Не кладите одежду рядом с масляным обогревателем (еще хуже: не сушите одежду на масляном обогревателе всю ночь) — это может сработать, но на ночь давайте избегайте даже малейшего риска). Сюда входят все виды тканей. Также не кладите пушистые тапочки рядом с обогревателем.

Поскольку аварии с обогревателем всегда происходят, когда обогреватель потребляет слишком много энергии из вашей розетки (и, таким образом, шнур перегревается и загорается), рассмотрите возможность использования режима пониженного энергопотребления в течение ночи. Даже при низком уровне мощности масляные обогреватели все равно достаточно нагреваются.

Чем меньше энергии вы потребляете и чем меньше установленная температура, тем безопаснее будет ваш шнур.

Когда вы спите, вам не нужно греть всю ночь. В основном достаточно, чтобы заснуть, пока тепло.Поэтому рассмотрите возможность установки таймера, который автоматически отключает масляный обогреватель посреди ночи.

Для этого вы можете использовать электрический таймер или обогреватель со встроенным таймером (все масляные обогреватели, которые я рекомендовал выше, имеют встроенные таймеры).

Не волнуйтесь!

Ночью не будет слишком холодно, потому что масляные радиаторы сохраняют тепло.

Можно ли оставить масляный обогреватель включенным на ночь?

Ответ: Да, масляный обогреватель можно оставить включенным на ночь.Масляные обогреватели очень безопасны. В отличие от других типов обогревателей, они не открывают никаких нагревательных элементов, их большая металлическая поверхность не нагревается на ощупь, а масляные обогреватели имеют множество дополнительных функций безопасности, таких как встроенные таймеры, защита от опрокидывания. пр.

Масляные обогреватели с гораздо меньшей вероятностью доставят вам какие-либо проблемы, если вы оставите их включенными на ночь.

Внутреннее давление масла остается постоянным, поскольку масло имеет высокую температуру кипения.Таким образом, масляные обогреватели могут выдерживать высокие температуры в течение длительного времени.

Кроме того, в нем нет движущихся частей, которые вызывают шум и мешают спать. И горячее тело не светится красным, как инфракрасные обогреватели.

Вот почему масляные обогреватели — лучшие обогреватели для сна.

Другие способы согреться ночью

«Если в конце ночи в вашей спальне становится слишком холодно, подумайте о приобретении одной или двух бутылок с горячей водой, которые можно положить под одеяло за 20–30 минут до того, как вы заберетесь внутрь.”

verlo.com — Сон с обогревателями

С грелкой можно легко избежать необходимости в обогревателе, работающем всю ночь.

Вы можете предварительно нагреть подвал с помощью обогревателя, а затем выключить его, когда ложитесь спать.

Чтобы согреться, просто воспользуйтесь грелкой.

Хотя это прекрасно работает, пока вы находитесь в комнате одни, бутылка с водой не подойдет для двух и более человек.

Заключение — Лучшие масляные обогреватели, которые можно оставить на всю ночь

Лично я бы использовал масляный обогреватель Pelonis (нажмите здесь, чтобы перейти по ссылке для Amazon) , чтобы обогреть мою комнату на ночь.

Почему?

Потому что это дает вам максимальную отдачу от затраченных средств.

Вы получаете все необходимое — от всевозможных функций защиты до сертификата безопасности и высоких пользовательских рейтингов — по более низкой цене, чем модели марки DeLonghi.

На вашем месте я бы выбрал модели DeLonghi, если вам нужен более красивый и роскошный дизайн или если вы хотите обогреть большую комнату.

Но не волнуйтесь. Все обогреватели отлично отапливают комнату всю ночь.

Атрибуты : takuhitofujita (титульное изображение)

[author title = «Об авторе»]

Маслонаполненный и электрический нагреватель (Полное руководство по плюсам и минусам)

В суровые зимы вашему дому может потребоваться дополнительный источник тепла. Зимой на улице температура опускается ниже нуля, поэтому для сохранения тепла в помещении может потребоваться небольшая дополнительная помощь. Здесь на помощь приходят обогреватели.

Покупка обогревателя, который соответствует вашим потребностям в температуре в помещении, при одновременной экономии ваших долларов может оказаться непростым выбором.

Для вашей помощи мы подготовили подробное информационное руководство по маслонаполненным и электронагревателям. Они быстро решат ваши проблемы с отоплением, сделав ваши комнаты теплыми и уютными на фоне пронизывающего холода на улице.

Выбор подходящего обогревателя из множества обогревателей, имеющихся на рынке, может оказаться непростой задачей. Вам потребуется достаточная техническая информация о них. В противном случае вы можете быть ошеломлены. Чтобы лучше понять, какой обогреватель лучше всего подходит для решения ваших проблем с отоплением, мы составили полное руководство по плюсам и минусам маслонаполненного или масляного обогревателя.электрические обогреватели.

Масляные обогреватели

Масляные обогреватели также называют маслонаполненными обогревателями или маслонаполненными радиаторами. Вопреки своему названию, маслонаполненные обогреватели не сжигают масло для производства тепла. Диатермическое масло используется как резервуар, а не как топливо.

Поскольку нагревательный элемент, расположенный в основании нагревателя, преобразует электричество в тепло, масляный радиатор втягивает холодный воздух из окружающей среды и отводит тепло через тонкие ребра. Для этого процесса используется тепловое излучение и тепловая конвекция.

Плюсы маслонаполненных радиаторов

Для сравнительного анализа масляных и электрических нагревателей мы начнем с перечисления преимуществ маслонаполненных нагревателей.

Energy Efficient

Маслонагреватели энергоэффективны, так как помогают снизить потребление электроэнергии. Когда диатермическое масло нагревается, оно сохраняет тепло и продолжает обеспечивать нагрев даже после выключения.

Электричеством нагревается только масло, а не все помещение.Затем нагретое масло продолжает обеспечивать тепло без потребления электроэнергии, экономя несколько долларов на единицу.

Лучше всего работать в небольших помещениях

Если вам нужны обогреватели, которые эффективно работают в малых и средних закрытых помещениях, таких как спальни, гаражи, гостиные и офисные кабинеты, то масляные обогреватели — ваше решение. В отличие от электрических обогревателей, которые быстро нагреваются и охлаждаются, маслонаполненные обогреватели сохранят тепло на небольшом участке в течение длительного времени.

Бесшумный

Часто электрические обогреватели, особенно тепловентиляторы, издают постоянный шум.Этот шум может раздражать, если вы хотите крепко выспаться ночью. С другой стороны, маслонаполненные обогреватели не издают шума, поскольку работают без вентилятора и используют конвекционный обогрев. Следовательно, они предпочтительнее.

Portable

Большинство современных маслонаполненных обогревателей имеют колесики внизу. Эти колеса обеспечивают простоту переноски и маневренность. Вы можете разместить эти обогреватели в любой комнате по удобству, без хлопот переносить их вручную.

Сохраняйте воздух влажным и чистым

Масляные радиаторы известны тем, что поддерживают чистоту и влажность окружающей среды.В отличие от электрических тепловентиляторов, которые печально известны тем, что отсасывают влагу из комнаты, маслонаполненные обогреватели поддерживают стабильный воздушный поток, не высушивая окружающую среду.

Таким образом, ваше здоровье не пострадает, и ваша комната будет оставаться отапливаемой в течение длительного времени.

Сейф

Когда дети бегают по дому возле электрического обогревателя, вы можете беспокоиться об их безопасности. Действительно, электронагреватели обладают высокой теплоотдачей, а значит, их нагретые поверхности опасны.Вы можете обжечь кожу, если случайно коснетесь поверхности.

Напротив, масляные радиаторы имеют колонки, которые не сильно нагреваются и предотвращают ожоги кожи. Итак, если в вашем доме есть дети, вы знаете, какой обогреватель выбрать.

Минусы масляных обогревателей

Как и любой другой электроприбор, маслонаполненные радиаторы также имеют определенные недостатки, которые необходимо учитывать перед покупкой.

Дорогой

Маслонагреватели дороже электрических.Поскольку они используют конвекционный нагрев с диатермическим маслом, эта технология относительно новая и дорогая.

Тем не менее, эти обогреватели экономят электроэнергию в долгосрочной перспективе, и, таким образом, вы сократите счета в будущем.

Громоздкие

Большинство маслонаполненных обогревателей громоздкие и большие. Это создает неудобства в комнате, поскольку занимает лишнее место. Однако при наличии колес их можно легко перемещать, что устраняет дилемму — нести их на своем конце.

Требуется время для нагрева

В отличие от других электрических нагревателей, масляные нагреватели требуют значительного времени для нагрева. Для мгновенного нагрева масляные радиаторы могут не подойти. Хотя, будучи нагретыми, им нужно время, чтобы остыть.

Электрические нагреватели

Электрический нагреватель — это устройство, преобразующее электрическую энергию в тепловую. У них есть электрические резисторы, которые преобразуют электрический ток в тепловую энергию. Инфракрасные радиационные обогреватели, конвекционные обогреватели и тепловентиляторы — все это примеры электрических обогревателей.

Читайте также: Экономия энергии с помощью электрического резистивного нагрева

Плюсы электрических нагревателей

Несмотря на то, что они относительно обычные, электрические нагреватели имеют определенные преимущества по сравнению с масляными нагревателями. Мы обсудим их ниже.

Недорого

Поскольку они используют относительно более простую технологию, большинство электрических обогревателей дешевле по сравнению с маслонаполненными обогревателями. Вы можете купить тепловентилятор почти вдвое меньше, чем маслонаполненный нагреватель, что сэкономит вам деньги при первоначальной покупке.

Быстрый нагрев

Электрические обогреватели лучше всего подходят для быстрого обогрева помещений. Это преимущество перед масляными обогревателями, особенно если вы провели некоторое время за пределами своего дома холодной ночью и вам нужен прибор мгновенного нагрева, чтобы согреться.

Подходит для больших помещений

Электрические обогреватели лучше всего подходят для больших лабораторий, складов и офисных помещений. Это потому, что им требуется значительно меньше времени, чтобы нагреть даже самые большие помещения. Напротив, маслонаполненные обогреватели могут не работать эффективно в больших помещениях, поскольку они требуют значительного времени на нагрев.

Минусы электрических нагревателей

Чтобы сделать разумный выбор, покупатель должен также знать недостатки прибора. Мы перечислили несколько минусов электрических обогревателей для вашего направления.

Не сохраняют тепло

Поскольку электрические обогреватели основаны на технологии преобразования тепла, они обеспечивают только мгновенный обогрев или обогрев на месте. Хотя это может показаться преимуществом, недостатком является то, что ваша комната также остывает так же быстро, как и нагревается, когда обогреватель выключен.

Потребляйте больше электроэнергии

Электрические обогреватели обходятся дорого. Типичный тепловентилятор может потреблять около 2000-3000 Вт энергии. Известно, что они теряют тепло так же быстро, как нагревают ваше окружение. Таким образом, вы должны держать их в рабочем состоянии в течение длительного времени.

Отсутствие термостата

У большинства электрических нагревателей нет термостата. Вы не можете регулировать обогрев и поддерживать постоянную температуру в помещении при использовании электрического обогревателя.

Причина Шумовое загрязнение

Электрические тепловентиляторы издают шум.Когда вентилятор вращается, он создает шумовое загрязнение в комнате, что может раздражать многих людей.

Они могут вызвать проблемы со здоровьем

Радиационные электрические обогреватели могут быть небезопасны для здоровья. Плохое качество воздуха вызывает такие проблемы со здоровьем, как затрудненное дыхание, аллергию и астму.

Читайте также: Электрический нагреватель продолжает отключать прерыватель

Масляный нагреватель против электрического нагревателя: сводка

Между масляными нагревателями и электрическими нагревателями существует много очевидных различий.При покупке обогревателя зимой необходимо сделать разумный и разумный выбор.

Оба типа обогревателей работают от электричества. Следовательно, вы должны помнить об энергопотреблении и эффективности, прежде чем совершать покупку.

Кроме того, выбор зависит от размера помещения, в котором вы хотите разместить обогреватель. Помните, никогда не бывает хорошего или плохого выбора, просто разумный выбор! Итак, убедитесь, что вы приняли разумное решение.

Как устранить проблемы с нагревателем: 12 распространенных проблем с печью

Обнаружение того, что ваша печь или обогреватель не работает, становится неприятным сюрпризом, особенно если это случается в разгар зимы.

К сожалению, в конечном итоге все нагреватели и печи необходимо заменить, но хорошая новость заключается в том, что некоторые проблемы с нагревом можно решить, не приобретая совершенно новую систему. Мы выделим некоторые из наиболее распространенных проблем с обогревателем и определим лучшие решения для их устранения, будь то ремонт или замена.

Вы найдете дополнительную информацию о следующих распространенных проблемах с отоплением:

• Центральное отопление
• Комнатные обогреватели

Одноступенчатая газовая печь Goodman GCSS920804CN мощностью 80 000 БТЕ, 92% AFUE — это чрезвычайно эффективная электростанция центрального отопления.

Что может стать причиной прекращения работы печи?

Мы часто слышим вопрос, почему у меня не работает обогреватель, и правда в том, что существует много разных возможностей. Печи — это сложные системы, требующие значительного ухода. Есть много движущихся частей и деталей, которые могут способствовать неправильной работе системы. Воздушный фильтр может быть загрязнен, может быть трещина, вызывающая утечку, одна из многих частей может быть ослаблена, изношена или нуждается в замене, или может возникнуть ряд других проблем.

Не следует упускать из виду техническое обслуживание печи, оно является обязательным условием для правильной работы системы. Если вы начинаете замечать снижение производительности, немедленно проверьте систему.

Проблемы с центральным отоплением

Системы центрального отопления, также известные как печи с принудительной подачей воздуха, распределяют тепло по всему дому через ряд каналов. При этом иногда проблемы с печью являются результатом неисправных воздуховодов, неисправного нагревателя или того и другого.

Проблема: Нагреватель дует холодный воздух

Если вам интересно, почему ваш обогреватель выдувает холодный воздух, первое, что вам нужно сделать, это проверить термостат и убедиться, что он установлен на правильную температуру.Попробуйте поднять его на ступеньку выше, чтобы увидеть, есть ли заметная разница. Убедитесь, что для него установлено значение «Авто», а не «Вентилятор включен», иначе вентилятор будет работать без нагрева. Если вы проверили свой термостат и убедились, что он действительно настроен правильно, то ваша проблема может быть одной из многих, в том числе:

• Загрязненный воздушный фильтр — Воздушные фильтры со временем загрязняются, и их необходимо чистить или заменять — в противном случае грязь и мусор могут снизить производительность вашей печи и вызвать продувку холодным воздухом.Замените воздушный фильтр и посмотрите, решит ли это проблему.
• Протекающие воздуховоды — Протекающие воздуховоды — это практически невидимая проблема, но если ее не устранить, то это может стоить вам. Если вам это удобно, выйдите на чердак или в подползти, чтобы проверить отсутствие утечек, пройдя вдоль воздуховода и почувствовав дующий воздух. Возьмите с собой зажженную палочку благовоний и поднесите ее к воздуховодам; если дым начинает двигаться, это верный признак утечки в этом месте. Закройте все утечки и соответствующим образом изолируйте воздуховоды.
• Проблемы с запальной лампой — Проверьте запальную лампу печи и убедитесь, что она горит. Если он не загорается, убедитесь, что к нему поступает газ — проверьте газовый клапан и убедитесь, что он открыт. Если ваш газовый клапан включен, а контрольная лампа по-прежнему не горит (или горит, но не горит), вам следует обратиться к профессионалу, чтобы изучить проблему.
• Отсутствие топлива — Независимо от того, есть ли у вас газовая, электрическая или масляная печь, вашей системе необходимо топливо для правильной работы.Если у вас мало топлива или если топливо не может эффективно питать вашу печь, ваш обогреватель не будет работать должным образом.

Если ни одна из этих проблем не возникает, вам следует обратиться к специалисту по HVAC для более тщательного осмотра вашей системы отопления.

Проблема: обогреватель не горит / горит постоянно

Если ваша печь более новая, она может не иметь контрольной лампы. Скорее всего, здесь используется электронное зажигание. Эти новые системы будут иметь систему пламени, чтобы гарантировать, что газ не течет без включенного нагревателя.Иногда эти датчики загрязняются, и их необходимо заменить — обратите внимание на эту проблему при осмотре печи. Очистка и замена этих датчиков — простое решение, которое вы можете сделать самостоятельно.

Проблема: обогреватель не выключается

Если ваша печь не перестает работать и выдувать горячий воздух, вам следует сначала проверить термостат и убедиться, что он установлен на «авто», а не на «включено» — таким образом печь выключится, когда достигнет определенной температуры.

Если обогреватель по-прежнему не прекращает работу, возможно, проблема заключается в одном из двух:

• Ваш термостат сломан или неправильно подключен
• Воздуходувка печи неисправна

Сначала проверьте провода термостата, чтобы убедиться, что все подключено правильно.Затем сбросьте настройки термостата до заводских и попробуйте снова запустить систему. Если это не решит проблему, возможно, вам потребуется заменить термостат.

Если при замене термостата печь продолжает работать, проблема может быть результатом неисправности вентилятора. Немедленно обратитесь к своему доверенному специалисту в области отопления для дальнейшего осмотра.

Проблема: некоторые части дома не отапливаются

Если ваш обогреватель неравномерно распределяет тепло по всему дому, ваша проблема может быть связана с двумя основными причинами: грязными воздушными фильтрами и ненадлежащими воздуховодами.Проверьте свои воздушные фильтры на предмет пыли и мусора и замените их соответствующим образом.

Если ваши воздушные фильтры чистые или их замена не решает проблему, возможно, вам потребуется проверить воздуховоды на предмет утечек. Если вы обнаружите, что ваши воздуховоды нуждаются в дополнительной работе, обратитесь к специалисту по HVAC для дальнейшего осмотра.

Проблема: не работают органы управления

Если вы не можете правильно управлять своей печью, скорее всего, проблема связана с термостатом. Опять же, убедитесь, что ваш термостат установлен на правильную температуру, затем попробуйте заменить батареи, чтобы увидеть, решит ли это проблему.Если этого не произошло, сбросьте термостат в соответствии с инструкциями производителя.

Если сброс не решает проблему, в крайнем случае можно открыть термостат и проверить проводку, чтобы убедиться, что все в порядке.

Если ни одно из этих действий не решит вашу проблему, скорее всего, вам нужно купить новый термостат.

Проблема: вентилятор не работает

Если вентилятор вашей печи не работает, проверьте термостат и убедитесь, что он установлен на правильную настройку. Затем проверьте воздушные фильтры и убедитесь, что они не настолько загрязнены, что ограничивает поток воздуха.Сильно загрязненные воздушные фильтры иногда могут привести к тому, что ваш вентилятор вообще перестанет работать.

Затем проверьте автоматические выключатели и убедитесь, что они включены. (Примечание: включайте выключатели только один раз. Многократное их включение и выключение может вызвать пожар!)

Если включение автоматических выключателей не решает проблему, вам следует вызвать специалиста по HVAC для проверки вашей системы, так как у вас, скорее всего, возникла более сложная проблема.

Проблема: плесень в печи

Накопление влаги часто является результатом плохой изоляции или несоответствующих воздуховодов, что создает идеальную среду для роста плесени.

Если у вас есть плесень в печи, вам следует нанять профессионала, который очистит вашу систему и предпримет необходимые шаги для предотвращения роста плесени в будущем. Это включает в себя обеспечение надлежащей изоляции и герметизации ваших воздуховодов и подвесного пространства для предотвращения накопления влаги.

Вы также захотите, чтобы ваш специалист по HVAC чистил ваши воздуховоды каждые несколько лет для профилактического обслуживания. Регулярная замена воздушных фильтров также поможет поддерживать чистоту вашей системы.

Проблема: обогреватель пахнет гари

Запах гари или дым от обогревателя — явный признак того, что что-то не так. Если ваша печь пахнет горением, выключите ее и немедленно отключите от розетки , так как оставлять обогреватель включенным может быть опасно. Однако неприятный запах может быть лишь признаком грязного воздушного фильтра или скопления пыли в печи. Постарайтесь не поддаваться панике и немедленно примите меры.

После отключения обогревателя осмотрите систему на предмет пыли или засоров и очистите ее соответствующим образом.Вы также можете заменить или почистить воздушные фильтры.

Если проблема не исчезнет, ​​обратитесь к специалисту, чтобы проверить электрические компоненты или дымоход на предмет засоров.

Проблема: печь работает с коротким циклом

Короткий цикл — это когда печь включается, а затем быстро выключается. Короткие циклы могут привести к тому, что прогреются только те участки, которые вы нагреваете. Это может быть вызвано множеством проблем, включая:

• Грязный фильтр
• Негабаритный агрегат
• Неисправность термостата
• Размещение термостата

Печи предназначены для работы и работают лучше всего, когда они работают не менее 15 минут за раз.Более короткие интервалы могут повлиять на работу теплообменника со временем.

Настенная электрическая топка для ландшафтного дизайна Dimplex BLF50 Synergy 50 ″ — это потрясающий светодиодный камин, который можно использовать с обогревом или без него, чтобы наслаждаться им круглый год.

Проблемы с отоплением помещений

Независимо от того, есть ли у вас электрический камин, инфракрасный обогреватель или обогреватель с голубым пламенем, или настенный блок, проблемы с обогревателем легче (и обычно дешевле!) Решать по сравнению с системами центрального отопления. Однако зачастую лучше просто купить новый комнатный обогреватель, чем пытаться его починить, поскольку кажущийся простым ремонт потенциально может стоить вам дороже в долгосрочной перспективе.

Проблема: органы управления работают некорректно

Если кажется, что органы управления вашего обогревателя неисправны, сначала отключите прибор от сети, а затем подключите снова, чтобы посмотреть, решит ли это проблему.

Затем проверьте термостат нагревателя (если он есть) и убедитесь, что он установлен на правильную настройку. Попробуйте сбросить его, чтобы увидеть, решит ли это проблему. В противном случае может быть проблема с внутренней проводкой — отключите обогреватель, осторожно откройте термостат и убедитесь, что все провода подключены правильно.При необходимости проконсультируйтесь с руководством по эксплуатации.

Если это не решит проблему или если у вас есть комнатный радиатор вместо электрического или газового обогревателя с термостатом, обратитесь за советом к местному специалисту по HVAC. Замена обогревателя может обойтись вам дешевле, чем найм кого-нибудь для ремонта вашего обогревателя, поэтому лучше всего спросить своего доверенного специалиста по отоплению, прежде чем принимать какое-либо решение.

Проблема: не работает вентилятор

Если вентилятор вашего обогревателя не работает должным образом, попробуйте отключить устройство и очистить вентилятор от пыли или грязи, которые могут препятствовать его работе.Если это не решает проблему, убедитесь, что все внутренние провода подключены правильно.

Если ваша проводка исправна, проверьте электрическую коробку своего дома на предмет срабатывания цепи или перегоревшего предохранителя. Если все в порядке, возможно, двигатель вашего вентилятора сломан, и в этом случае вам понадобится запасная часть. Проконсультируйтесь с руководством вашего владельца для получения советов и информации, включая любую информацию о гарантии на детали.

Проблема: Нагреватель дует холодный воздух

Если обогреватель включается, но дует холодный воздух, выключите его и убедитесь, что воздуходувке ничто не препятствует.

Если после удаления мусора или засора проблема не исчезнет, ​​возможно, неисправен нагревательный элемент. В этом случае вам придется заменить его на деталь с таким же напряжением и мощностью. В зависимости от типа имеющегося у вас нагревателя этот ремонт может иметь для вас или не иметь смысл — сравните стоимость замены детали с заменой нагревателя целиком и посмотрите, какой вариант является для вас лучшим с финансовой точки зрения.

Сводка

Короче говоря, иногда затраты и усилия на ремонт просто не окупаются, и при определенных обстоятельствах вам может быть лучше полностью заменить обогреватель или печь.Поэтому лучше всего сравнить цены, чтобы увидеть, какой вариант подходит вам.

Для более сложного ремонта всегда целесообразно проконсультироваться с доверенным специалистом по HVAC, прежде чем пытаться взяться за работу самостоятельно. Ваш специалист по отоплению также может порекомендовать вам любой вид ремонта или замены, чтобы помочь вам принять решение.

Нужна ли вам новая печь с принудительной подачей воздуха, мини-сплит-система или комнатный обогреватель, Total Home Supply поможет вам. Покупайте наши отопительные приборы сегодня и наслаждайтесь быстрой и бесплатной доставкой любого заказа.Если вам нужна небольшая дополнительная помощь по устранению неполадок в системе, которую вы приобрели у Total Home Supply, позвоните нам, чтобы задать вопросы по ремонту нагревателя или если вам нужна помощь в поиске запасной части — 1.877.847.0050 .

4 лучших масляных обогревателя, которые эффективно обогревают большие помещения

Как работают масляные обогреватели?

Масляные обогреватели работают на теплоносителе. То есть масло, которое является суперпоглотителем любого тепла, которым мы его согреваем.Они полностью герметичны, что означает отсутствие необходимости в замене или обслуживании. Им действительно нужно время, чтобы нагреться, но когда они станут горячими, они отлично сохранят тепло с минимальными затратами энергии. Это делает их фантастическими с точки зрения энергоэффективности, а также отличным вариантом для спален (выключайте их, когда ложитесь спать, и позволяйте комнате постепенно нагреваться). Они лучше всего подходят для больших помещений, чем обычные обогреватели, и работают совершенно бесшумно.

Безопасны ли масляные обогреватели?

Да, маслонаполненные обогреватели полностью безопасны.Фактически, одним из их главных преимуществ является то, что, хотя они и являются обогревателями, их внешний вид остается безопасным для прикосновения. (Делает их идеальными для детей или домашних животных). Масло настолько хорошо запечатано, что его не нужно обслуживать или заменять. В современных моделях также принято включать функции безопасного отключения, включая защиту от опрокидывания и перегрева.

Можно ли оставлять масляные обогреватели на ночь?

Да, масляные обогреватели также можно оставлять включенными на ночь.Функции безопасности, о которых я упоминал выше, помогут вам в экстренных случаях, и в остальном они не опасны. Только не оставляйте их покрытыми чем-либо — особенно легковоспламеняющимся материалом! Единственной «небезопасной» частью может быть влияние круглосуточного отопления на ваши счета за электроэнергию!

Какой обогреватель мне подходит?

Что касается таких приборов, как эти обогреватели, то здесь нет большого разнообразия моделей. Если вы решили приобрести маслонаполненный обогреватель из-за его бесшумности, надежности и энергоэффективности, то обычная модель — это более легкая часть.

Тем не менее, это помогает учесть различия между моделями. Помните о следующих аспектах:

• Размер / мощность. Практически все полноразмерные масляные обогреватели потребляют одинаковую мощность — 1500 Вт. Однако одни лучше нагревают, чем другие. Эти обогреватели — тот редкий случай, когда размер действительно имеет значение. Более крупный и тяжелый размер означает больше теплопроводного масла, что означает больше тепла и более продолжительное тепло.
• Простота использования. Вы можете просто включить и отрегулировать его по ходу дела? Или вы действительно оценили бы термостат, который сам достигает определенной температуры? Хотя цифровые элементы управления могут увеличить цену, они часто экономят вам больше денег, чем добавляют к цене! Разблокировав модели с «эко-режимом», вы можете сэкономить тонны энергии благодаря тому, что обогреватель работает на малой мощности, когда в комнате становится тепло.
• Смотрит. Большинство обогревателей выглядят одинаково, так что в основном это касается вашего кишечника. Одним из отклонений является модель из этого списка от DeLonghi, которая имеет запатентованную стальную конструкцию, изготовленную по индивидуальному заказу. Вместо ласт у него крутой, прочный внешний вид, который может быть намного безопаснее для детей.
• Цена ,00 руб. Скажем прямо, это фактор №1 для большинства! С такими обогревателями вы, как правило, получаете то, за что платите, — если только они не были подорваны из-за бренда. При этом почти все обогреватели обладают схожими возможностями — вы платите только за функциональность и современные преимущества (например, таймеры и цифровое управление).

Как получить максимальную отдачу от масляного обогревателя

Потратив несколько минут на то, чтобы максимально использовать возможности обогревателя, можно сэкономить сотни в долгосрочной перспективе.

Вот несколько советов от человека, который много часов работал и исследовал эти обогреватели:

1. Воспользуйтесь преимуществами экономичных режимов! Благодаря автоматическому переключению на низкую мощность обогреватель, естественно, снизит ваши счета.
