Итак, что же делать если пропала подсветка телефона? В случае, если стандартные пользовательские манипуляции со включением и выключением, снятием аккумулятора и повторным запуском устройства не приносят желаемого результата, нельзя впадать в панику. Большинство владельцев телефонов напрасно пугаются и думают, что пришла пора замены дисплея, не задумываясь о целесообразности данной процедуры.

Поломка ключа дисплейной подсветки

Причина исчезновения подсветки вовсе не обязательно должна быть серьезной, по вине попадания влаги или полета на пол с высоты. Одна из самых распространённых причин появления неполадок с подсветкой – поломка ключа подсветки дисплея (транзистора в цепи питания подсветки дисплея, который обеспечивает ее функционирование) и для того чтобы все вернулось на круги своя необходимо выполнить замену этой запчасти.

После этого необходимо будет выполнить полную замену программного обеспечения мобильного устройства. Миновать эту процедуру невозможно, ведь после замены будет существовать необходимость конфигурации параметров контроллера питания, подающего напряжение на транзистор. Поэтому стоит заранее озаботиться вопросом сохранения важных данных, хранящихся в телефоне – в противном случае они будут утеряны безвозвратно. Учитывая этот факт, перед обращением в сервисный центр, обязательно сделайте резервную копию нужных данных.

Нарушение сборки драйвера

Вторая вероятная причина исчезновения подсветки – в микросборке драйвера. Самостоятельное обновление категорически не рекомендуется, ведь существует большая вероятность что неопытный пользователь просто убьет гаджет, лишь усугубив проблему.

Следует помнить, что любая неполадка с подсветкой (самопроизвольно включается, слишком быстро гаснет) может свидетельствовать о том, что в скором времени она может погаснуть. Если вы замечаете что-то странное в поведении вашего агрегата, не затягивайте и сразу обращайтесь в сервисный центр. В некоторых случаях это даже поможет вам сэкономить финансы.

Третья причина, по которой может пропасть подсветка – весьма тривиальна и распространена. Это банальные проблемы с защелкой разъема дисплея. Порой достаточно просто хорошо поджать защелку разъема дисплея и мобильное устройство снова будет работать как должно. Иногда нужно заменить расшатавшийся разъем или утолщить шлейф дисплея, чтобы обеспечить нормальный контакт.

И, конечно, нельзя не сказать еще раз о том, что подсветка, конечно же, может пропасть по причине падения или образования конденсата путем попадания влаги. По сути, проблемы связанные с исчезновением подсветки после подобных происшествий (если не разбит дисплей, конечно же) можно классифицировать так:

• Нет подсветки, но изображение есть – вероятнее всего, дело в драйвере подсветки или в катушках.
• Отсутствует и подсветка, и изображение – может быть проблема с процессором.

Помните о том, что точную диагностику неполадок может произвести только квалифицированный мастер. Самостоятельные попытки поставить «диагноз» мобильному устройству или попытаться оценить масштаб ремонтных ремонт, вероятнее всего, не приведут вас к конструктивному результату.

Второй шанс или как я нестандартно чинил монитор / Habr

Было несколько предположений и одно из них что глючит инвертор высокого напряжения из-за пересыхания электролитических конденсаторов. Немного погуглив про данный монитор (LG FLATRON L1752S), я нашел информацию про подобные случаи и похожие проблемы. Однако, как оказалось, там еще могут глючить выходные транзисторы.

Взяв монитор домой, я дал обещание посмотреть что с ним, и по возможности починить. Разборка монитора не оказалась сложной (сори, не сфоткал процесс). Пару пластиковых защелок (по периметру корпуса), несколько открученых винтов и перед моим взором предстали внутренности:

Сразу же поясню что и где на фото. Сверху слева, на картонной коробке, лежит сама матрица монитора, под которую я заботливо подложил экструдированный пенопласт для безопасности. Сверху справа лежит задняя часть от корпуса, на котором лежит плата с кнопками. Снизу слева лежит модуль подсветки монитора. В нем, как потом оказалось, лампы подсветки, отражатель из оргсекла и 3 шт матовых рассеювающих пленки. Снизу справа железное шасси на котором лежит железная рамка монитора с верней частью корпуса и две платы.

Платы соединяют шлейфы. Плата, та что поменьше, отвечает преобразования полученого сигнала в понятный модулю матрицы. Плата, та что побольше, блок питания для меньшей платы, а также преобразовывает низкое напряжение в высокое, для питания ламп подсветки. Первое что бросилось в глаза — вздутые электролитические конденсаторы на плате инвертора. По этому они сразу были заменены на хорошие:

На фото новые (фото старых забыл сделать) конденсаторы черного цвета возле темно зеленых. Подключил подсветку монитора к инвертору и подал питание на инвертор…

… и чуда естественно не произошло, симптомы повторились (сорри за качество фото и видео — снимал на электрочайник):

Тогда я вспомнил правило RTFM («если у вас что-то не получается, почитайте это очень увлекательный мануал»). Первым делом я нагуглил схему инвертора данного монитора и начал ее изучать на предмет возможных поломок:

Как оказалось в схеме инвертора есть защита, которая прекращат подачу высокого напряжения если лампы подсветки не в порядке:

И тут я понял что что-то не то с самими лампами (а я то думал раз подсетка загорается — значит они впорядке) а не с инвертором. Попробовал тестером их «прозвонить на обрыв» — оказалось что они не имеют нити накала и вообще никак не звонятся. Акуратно разобрав модуль подсветки я был шокирован — две лампы (верхние) из четырех сгорели. И не просто сгорели, а даже оплавились. При этом они немного «поджарили» отражатель из оргстекла. Лампы были извлечены (забыл сфоткать) и сразу выброшенны в мусорку.

Пришлось думать как обмануть защиту инвертера, чтобы она не выключала подачу высокого напряжения на оставшиеся в живых лампы. Логика подсказывала что нужно как-то нагрузить инвертор вместо сгоревшей лампы. Техническое образование (не зря 5 лет учился) помогло найти решение. Решение было весьма оригинальным и в тоже время очень простым. В качестве нагрузки были использованы резисторы номиналом в 2кОм. Почему именно такое а не другое сопротивление спросите вы? Отвечу — поскольку я прикинул что напряжение врядли превышает 1000 В, то максимальный ток который будет протекать через «обманку» не больше 0,5 А (по закону Ома):

1000 В / 2000 Ом = 0,5 А

Собрав тестовую «обманку», включил ненадолго монитор…

… и подсветка уже не гасла чарез 5 сек. Подождав еще пару секунд, я выключил питание и потрогал на ощупь «обманку» — она была холодной, возможно угадал с максимальным сопротивлением нагрузки. Решил проверить долговременный режим роботы — оказалось что резисторы совсем не грелись:

Собрать матрицу с подсветкой в единое целое не составило большого труда и после включения радости не была предела:

Надпись гласила «CHECK SIGNAL CABLE», ну что же, подключил кабель и снова включил монитор. Появилась другая надпись — «POWER SAVING MODE»…

… и монитор перешел в ждущий режим (подсветка погасла, светодиод вместо синего стал желтым):

Все логично — сигнала нет, и монитор гаснет. Подключаю нетбук и смотрю изображение:

Прокрутка странице не глючит, значит плата управления целая. После этого проверил отображение видео:

Тоже никаких глюков, монитор работает корректно. Собираю монитор (с использованием Синей Изоленты) обратно в корпус, не забыв при этом подклеить «обманку» на стенку корпуса:

Тестовый прогон после сборки:

Монитор гонялся в течении трех часов и при этом он работал отлично. Через пару дней прогона, отремонтированный монитор вернется счасливому хозяину.

P.S. Статья, набиралась ночью, возможны граматические ошибки, напишите где ошибка и я исправлю. Кстати, администраторы (модераторы) или кто может — перенесите плиз этот пост в «DIY или Сделай Сам». Спасибо. Большое спасибо, тому кто дал инвайт, к сожалению не знаю где можно посмотреть имя этого пользователя, что бы тут его упомянуть…

Кстати, в процесе теста обманки было обнаружен интересный глюк. Когда модуль подсетки и платы лежали на полу (ламинат), а не на картонных коробках — подсветка не гасла без подключеной «обманки»:

Думаю что тут влияла паразитная емкостная нагрузка, но как именно это происходило — затрудняюсь ответить…

P.P.S. Уже после ремонта я нагуглил очень похожую поломку:
remont-aud.net/forum/23-19934-1
Если кому интересны другие возможные поломки подсветки мониторов, вот немного информации:
shadowsshot.ho.ua/docs012.htm
Кстати, вот еще один возможный вариант решения проблем сгоревших ламп подсветки:
dung.com.ua/hardware/3376-led-podsvetka-monitora-svoimi-rukami-12-foto.html

Не работает подсветка телевизора – 2 главные причины

В отличие от старых кинескопных, в современных телевизорах изображение формируется на жидкокристаллической матрице. Кристаллы под воздействием электротока меняют свое положение и преломляют свет, формируя нужную картинку. Но ЖК матрица не способна сама светится, поэтому необходима подсветка, роль которой выполняют светодиоды (LED) или ртутные лампы дневного света (LCD).

Чаще всего ЖК телевизоры перестают показывать из-за отказа подсветки. Выявить поломку достаточно просто. Если после включения устройство реагирует на переключение каналов, регулировку звука, но изображение отсутствует – просто посветите на экран фонариком. Если появится едва различимая картинка, значит с матрицей все нормально и необходим ремонт подсветки телевизора.

Поломка встречается как на недорогих телевизорах и мониторах, так и технике от именитых брендов. Поэтому может понадобиться как ремонт подсветки телевизора LG, так и восстановление менее популярных брендов, например, TCL, Supra и др. Желание добиться яркой и сочной картинки вынуждает разработчиков устанавливать максимально допустимый ток на светодиодах. Как результат светодиоды могут перегореть уже через несколько лет эксплуатации.

Неисправность возможна из-за отказа драйвера:

• из-за резкого скачка напряжения – в данном случае модуль нужно выпаивать у менять на новый.
• драйвер может просто не «зажечь» лампы из-за низкого напряжения – в данном случае следует проверить напряжение в электросети, при его восстановлении телевизор заработает.

К сожалению, самостоятельно, без опыта обслуживания теле и радиоаппаратуры, а также специального оборудования выполнить ремонт подсветки телевизора не получится. Лучший вариант обратиться в нашу мастерскую. Мы точно установим причину поломки и за один – два дня устраним ее. Для этого позвоните нам по номеру телефона:

+7 (804) 333-04-31

Почему не горит светодиодная лента?

Миллионы россиян сказали «ДА» светодиодным лентам, используя их в качестве декоративной подсветки и как источник дополнительного освещения на рабочем месте, кухне и салоне автомобиля. Но каким бы замечательным ни был светильник, иногда он просто перестаёт включаться. Почему не горит LED-лента и как оперативно решить возникшую проблему? Оказывается, причины могут быть самыми разными, а значит, и способов их решить тоже несколько.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

1. Не включается.
2. Светит, но тускло.
3. Мерцает.
4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки. При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения.

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Если перестала работать светодиодная лента RGB или RGBW

Мультицветная LED-лента имеет более сложную структуру и схему подключения, запитывается от RGB-контроллера, на который обычно с блока питания подаётся напряжение 12 В. При необходимости в цепь добавляют RGB-усилитель. Естественно дополнительные модули, коннекторы и провода снижают надёжность всей системы. Если RGB или RGBW-лента при попытке включения не горит, то искать поломку следует в такой последовательности:

1. Убедиться, что на RGB-контроллер поступает необходимое напряжение с БП.
2. С пульта дистанционного управления задать режим максимальной яркости и поочерёдно измерить напряжение на выходных клеммах контроллера для каждого цвета (должно быть около 12 В).
3. Во включенном положении проверить надёжность соединений на клеммах, коннекторах и в местах пайки. Плохой контакт сразу даст о себе знать.
4. Бывает, что в RGB-ленте не горит только один цвет. В этом случае либо пропал контакт с соответствующим проводом, либо вышел из строя один из каналов контроллера.

Если в результате проверки все блоки исправны, но лента не горит, то стоит присмотреться к пульту. Возможно, на нём залипает одна из кнопок, препятствуя любым дальнейшим действиям. Или требуется замена батарейки. В отсутствии ИК-сигнала легко убедиться с помощью фотокамеры телефона.

Может быть и так, что все управляющие модули исправны, а светодиодная лента сгорела, причём без видимых причин. Скорее всего, стоимость 1 метра такой ленты не превышала 2$, и установленные на ней светодиоды изначально не были рассчитаны на длительную работу. Постарайтесь оградить себя от дешёвой китайской продукции, которая даже в нормальных условиях эксплуатации не в состоянии проработать более 1 года.

Ремонт подсветки телевизора LG и замена LED светодиодов

В работе даже самой качественной техники появляются различные сбои и неисправности. Поэтому каждый пользователь должен готов быть к тому, что придется чинить оборудование своими руками, ведь на оплате услуг сервисных центров можно разориться.

Сегодня речь пойдет о самой популярной поломке – неисправность ЛЕД подсвечивания в телевизорах LG. Именно с такой проблемой рядовые пользователи чаще всего обращаются в сервисные центры. Мало кто знает, что нормализовать работу устройства можно и своими силами. Специальные навыки не потребуются, главное следовать инструкциям.

Прежде, чем начинать ремонт подсветки телевизора LG, следует сначала разобраться, как устроена данная комплектующая, каковые ее функции и для чего она вообще нужна?

Что такое LED подсветка?

Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

• сбалансированную контрастность;
• насыщенную яркость;
• высокую четкость картинки;
• цветовую палитру.

Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.

Причины выхода из строя подсветки

Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

1. Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

2. Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

3. Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

4. Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

5. Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

Диагностика телевизора

Как определить, что из строя вышла именно подсветка? Все зависит от симптомов. Например, ЖК телевизор запускается с пульта дистанционного управления, но при этом изображения на экране нет. Направьте на экран фонарик, в результате вы увидите тусклую картинку. По сути, фонарик выполняет функции принудительной подсветки.

Исходя из этого, приходим к выводу, что сломался либо LED драйвер или же подсветка. Чтобы конкретизировать источник проблемы, следует разобрать ТВ и тщательно осмотреть элементы аппаратной составляющей.

Запомните, что разбирать корпус телевизора стоит только при условии, что ранее у вас был подобный опыт. Если навыков нет, то целесообразней обратиться в сервис-центр. Лишний раз лучше не рисковать. Поскольку всегда есть вероятность сделать хуже, то есть усугубить первоначальную поломку.

Чтобы демонтировать заднюю панель ТВ-устройства от компании LG, достаточно просто выкрутить специальные болты, которые обеспечивают фиксацию. Сделать это несложно. Сначала отсоедините поставку и демонтируйте крепления. Если крышка все равно не снимается, значит нужно найти блокирующий болт.

Когда задняя панель снята, следует проверить подсветку и напряжение на выходе. Например, если напряжение подсветки 100 вольт, то значит, комплектующая вышла из строя.

В большинстве случаев, телевизоры LG оснащены светодиодным набором с линзами, он располагается по всему периметру экрана, обеспечивая четкое освещение. Чтобы добраться до этой детали и починить ее, следует для начала демонтировать матрицу.

Теперь вы знаете, что делать, если ТВ включился, но при этом изображение отсутствует.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

• заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
• прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу. В дальнейшем это негативно отразится на качестве изображения;
• особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

2. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

3. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

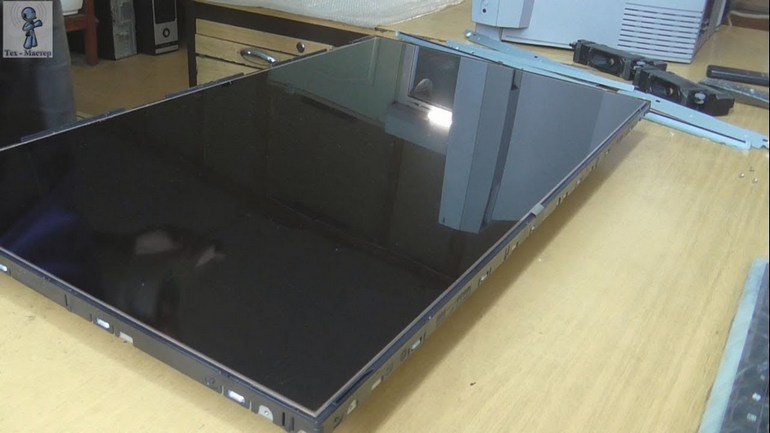

4. Переверните экран, придерживая при этом матрицу. Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

5. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Определение нерабочих светодиодов

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

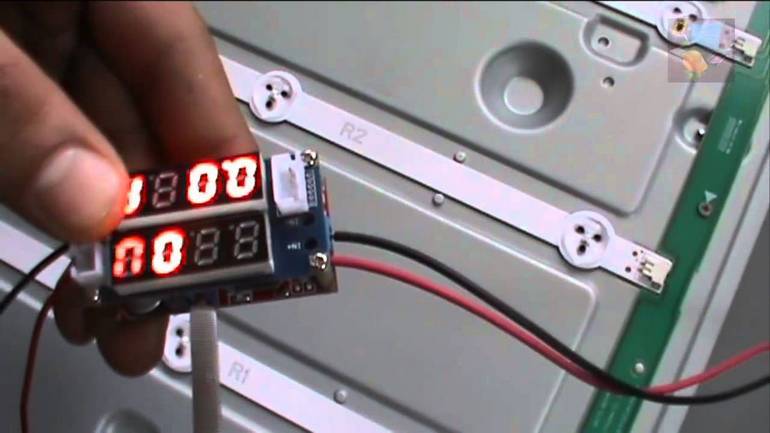

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Замена светодиодов

Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.

Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.

Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.

В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.

Не работает подсветка на телевизоре LG — что делать?

Большинство современных телевизоров производства LG или другой компании выполняются по технологии LED или OLED. Это означает присутствие в конструкции матрицы (экрана) телеприемника подсветки. При выходе из строя этого электронного компонента разглядеть картинку на экране телевизора будет весьма сложно. Что можно сделать при выходе подсветки из строя? Разберемся в этом вопросе.

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения. Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид:

Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране. Например:

На фотографии видно, что в месте падения лучей от фонарика немного просматривается изображение с экрана телевизора. Если в вашем случае наблюдается та же картина, значит матрица телеприемника исправно работает — это хорошая новость, потому как ее замена будет стоить примерно 70% от стоимости самого телевизора. Если же требуется отремонтировать только подсветку, то эта процедура не столь дорогая.

Причины неработоспособности подсветки

Отказ работы подсветки может быть связан с одной из двух причин:

1. Неполадки в работе самой подсветки.
2. Неисправности модуля управления подсветкой (драйвера).

Иногда неработоспособность подсветки вызвана обеими причинами одновременно, но это достаточно редкое явление.

Сама же неисправность того или другого электронного компонента экрана телевизора чаще всего становится следствием перепадов напряжения в электросети. Если на блок питания телеприемника приходит напряжение, несоответствующее требуемым для работы значениям, тот может давать сбои. Всплески выходного тока, напряжения, частоты и т.д. могут стать причиной перегорания самой подсветки либо модуля управления. Зачастую единственным выходом из ситуации является замена перегоревших комплектующих.

Можно ли заменить подсветку самостоятельно?

Подсветка — достаточно простой электронный компонент. Состоит он из нескольких десятков или сотен светодиодов белого свечения. Обычно эти светодиоды объединяются в ленты, располагающиеся горизонтально либо вертикально с одинаковым расстоянием между собой. Например, на фотографии ниже показан модуль подсветки у телевизоров LG модельного ряда 42LA6230:

Каждая из 5 светодиодных лент имеет 10 светодиодов в своей конструкции, т.е. всего их 50. Ленты могут быть выпаяны из модуля подсветки и затем также легко заменены новыми.

Частный случай поломки подсветки — перегорание одного или нескольких светодиодов — показан на изображении ниже:

Отсюда видно, что светодиодные ленты расположены за экранным модулем телевизора. Т.е. их можно отремонтировать или заменить в любой момент. Но делать это без наличия опыта в ремонте деликатной электротехники не рекомендуется.

Перегорание драйвера подсветки

Драйвер (контроллер) подсветки — это всего лишь небольшая микросхема, помещенная на отдельной либо входящая в конструкцию основной платы управления телевизора. Например, на этой фотографии изображен драйвер MAP3202, отвечающий за управление подсветкой в телевизорах LG серии 32LN540V:

Микросхема имеет достаточно большие габариты, чтобы ее можно было при необходимости перепаять, используя самый обыкновенный паяльник. Кроме того, конкретно этот драйвер имеет невысокую стоимость — примерно 1-2$. Т.е. при наличии инструментов и навыков в паянии отремонтировать плату управления светодиодной подсветкой можно и самостоятельно.

Когда обращаться в сервисный центр?

Выход из строя подсветки телевизора может быть связан с аппаратными неисправностями других электронных компонентов — блока питания, материнской платы и т.д. Для установки причины неполадки требуется проведение тщательной диагностики всех электронных компонентов телеприемника, что невозможно сделать в домашних условиях без наличия специальных инструментов и диагностических приборов. В таких случаях наиболее верным решением будет обращение в мастерскую.
