Биполярные транзисторы.Часть 2. Ключевой каскад.

Ключевой режим работы транзистора, наверное, один из самых простых (с точки зрения поддержания параметров) и в тоже время очень часто встречающихся из режимов работы транзистора. По своей сути транзистор большую часть времени находится лишь в двух состояниях: отсечки и насыщения.Ниже показана схема включения транзистора

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

klyuchklyuch
Использование транзистора в ключевом режиме

но прежде чем начинать описывать работу этой схемы, необходимо задекларировать несколько простых правил, при которых транзистор работает. Правила приведены для транзистора p-n-p-типа, но и для транзистора n-p-n-типа они сохраняются, но с учётом того, что полярность напряжения должна быть изменена на противоположную:

Принцип работы трназистора

  • 1. Эммитер должен иметь более положительный потенциал, чем коллектор, для n-p-n-транзистора потенциал коллектора должен быть выше.
  • 2. Цепи база – эммитер и база – коллектор работают как диоды. Обычно диод база – коллектор открыт, а диод база – эммитер смещён в обратном направлении, то есть приложенное напряжение препятствует протеканию через него тока.
  • 3. Каждый транзистор характеризуется максимальными значениями токов и напряжений. В случае превышения значений транзистор выходит из строя.
  • 4. В случае соблюдений правил 1 – 3 ток протекающий через коллектор IК прямо пропорционален току базы IБ и соблюдается следующее соотношение:
klyuchklyuch

данное правило определяет основное свойство транзистора: небольшой ток базы управляет большим током коллектора.

Из правила 2 следует, что между базой и эммитером напряжение не должно превышать 0,6…0,8 В (падение напряжения на диоде), иначе возникает очень большой ток.

Учитывая выше изложенные правила можно понять, как с помощью небольшого тока создать ток большей величины. В случае, когда контакт разомкнут через базу ток не течёт и согласно правилу 4 отсутствует коллекторный ток, следовательно, лампочка не светится. Как только замыкается контакт напряжение между базой и эммитером составит 0,6…0,8 В. Падение напряжения на сопротивлении базы Rб составит примерно 9,3 В, а ток, протекающий через базу 9,3 мА. Казалось бы, с учётом правила 4, что через лампочку должен протекать ток порядка 930 мА (примем значение h21Э = 100), но это не так. Как говорилось ранее, правило 4 действует лишь с учётом правил 1 – 3. В нашем случае, когда ток через лампочку, а следовательно и ток коллектора достигнет значения 0,1 А падение напряжения на лампочке будет равно 10 В. Далее, согласно правила 1, роста тока не будет, так как потенциал коллектора и эммитера сравняется (в реальности падение напряжения на лампочке никогда не будет равно напряжению питания, потому что на транзисторе будет падение напряжения равное напряжению насыщения транзистора). Когда напряжение на коллекторе будет приближаться к напряжению на эммитере, транзистор переходит в режим насыщения и изменение напряжения на коллекторе прекращаются.

Расчёт ключевой схемы

Как же рассчитать элементы «обвязки» транзистора? Во-первых, необходимо, как и в случае любой другой схемы понять, что необходимо получить и что приходит на вход.

1. Рассчитывают ток протекающий через коллектор:

klyuchklyuch
, где

Upit – напряжение питания,

RК – сопротивление в коллекторной цепи.

2. Рассчитывают базовый ток:

klyuchklyuch

3. Рассчитывают сопротивление базового резистора Rб:

klyuchklyuch

Uвх – напряжение на входе ключевого каскада.

Казалось бы, на этом можно закончить рассматривать ключевой каскад, он настолько простой, что и говорить не о чем. Но есть ещё одно дополнение, как было сказано выше, ключевой каскад характеризуется использованием транзистора

в двух состояниях: насыщения и отсечки. С состоянием насыщения всё понятно транзистор жестко включён в цепь и на него внешние факторы не влияют. Что же происходит в состоянии отсечки транзистора, когда его база отключена от схемы, говорят, что она «повисла в воздухе». Так как мы окружены постоянно электричеством, то на базовый вывод могут быть наводки в виде блуждающих токов, да и в транзисторе в результате его работы могут быть внутренние токи. В таком случае транзистор не будет закрыт полностью, поэтому на всякий случай между базой и эммитером транзистора включают сопротивление RБЭ, которое выбирается таким, чтобы при работе падение напряжения на нём не составило меньше, чем 0,6 В. Он берётся примерно раз в 10 больше базового сопротивления.

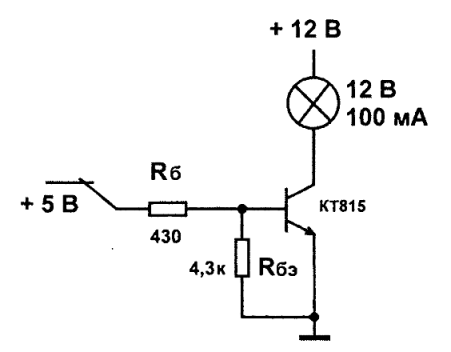

Ниже приведён пример, который часто используют при подключении ключевого каскада к выводу микросхем, где стандартное выходно напряжение составляет +5 В.

klyuch_2klyuch_2
Пример использования транзистора в ключевом режиме

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

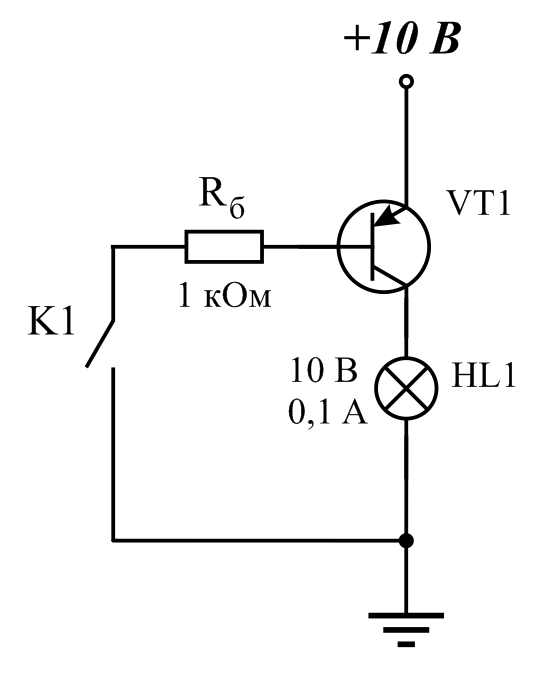

Pnp транзистор в режиме ключа

Работа транзистора в режиме ключа является базовой во всей электронике, особенно в цифровой.

С чего все начиналось

Раньше, когда еще не было сверхмощных компьютеров и сверхскоростного интернета, сообщения передавали с помощью азбуки Морзе. В азбуке Морзе использовались три знака: точка, тире и… пауза. Чтобы передавать сообщения на далекие расстояния использовался так называемый телеграфный КЛЮЧ.

Нажали на черную большую пипочку – ток побежал, отжали – получился обрыв цепи и ток перестал течь. ВСЕ! То есть меняя скорость и продолжительность нажатия на пипочку, мы можем закодировать любое сообщение. Нажали на пипку – сигнал есть, отжали пипку – сигнала нет.

Транзисторный ключ

Ключ, собранный на транзисторе, называется транзисторным ключом. Транзисторный ключ выполняет только две операции: вКЛЮЧено и выКЛЮЧено, промежуточный режим между “включено” и “выключено” мы будем рассматривать в следующих главах. Электромагнитное реле выполняет ту же самую функцию, но его скорость переключения очень медленная с точки зрения современной электроники, да и коммутирующие контакты быстро изнашиваются.

Что из себя представляет транзисторный ключ? Давайте рассмотрим его поближе:

Знакомая схемка не так ли? Здесь все элементарно и просто 😉 Подаем на базу напряжение необходимого номинала и у нас начинает течь ток через цепь от плюсовой клеммы +Bat2—>лампочка—>коллектор—>эмиттер—>к минусовой клемме Bat2. Напряжение на Bat2 должно быть равно рабочему напряжению питания лампочки. Если все так, то лампочка испускает свет. Вместо лампочки может быть какая-либо другая нагрузка. Резистор “R” здесь требуется для того, чтобы ограничить значение управляющего тока на базе транзистора. Про него более подробно я писал еще в этой статье.

Условия для работы транзисторного ключа

Итак, давайте вспомним, какие требования должны быть, чтобы полностью “открыть” транзистор? Читаем статью принцип усиления биполярного транзистора и вспоминаем:

1) Для того, чтобы полностью открыть транзистор, напряжение база-эмиттер должно быть больше 0,6-0,7 Вольт.

2) Сила тока, текущая через базу должна быть такой, чтобы электрический ток мог течь через коллектор-эмиттер абсолютно беспрепятственно.

В идеале, сопротивление через коллектор-эмиттер должно стать равным нулю, в реале же оно будет иметь доли Ома. Такой режим называется “режимом насыщения“.

Этот рисунок – воображение моего разума. Здесь я нарисовал тот самый режим насыщения.

Как мы видим, коллектор и эмиттер в режиме насыщения соединяются накоротко, поэтому лампочка горит на всю мощь.

Базовая схема транзисторного ключа

А что теперь надо сделать, чтобы лампочка вообще не горела? Отключить ее ручками? Зачем? Ведь у нас есть управляемый резистор: коллектор-эмиттер, сопротивление которого мы можем менять, прогоняя через базу определенную силу тока 😉 Итак, что нужно для того, чтобы лампочка вообще перестала гореть? Возможны два способа:

Первый способ

. Полностью отключить питание от резистора базы, как на рисунке ниже

В реальности вывод базы является своего рода маленькой антенной, которая может принимать различные наводки и помехи из окружающего пространства. От этих наводок в базе может начать течь ток малого номинала. А как вы помните, для того, чтобы открыть транзистор много и не надо. И может даже случится так, что лампочка будет даже очень тихонько светится!

Как же выйти из этой ситуации? Да очень легко! Достаточно поставить резистор между базой и эмиттером, то есть сделать так, чтобы при отключении напряжения, на базе напряжение было равно нулю. А какой вывод транзистора у нас находится под нулем? Эмиттер! То есть научным языком, мы должны сделать так, чтобы потенциал на базе был равен потенциалу на эмиттере 😉

И что, теперь каждый раз при отключении заземлять базу? В идеале – да. Но есть более хитрое решение 😉 Достаточно поставить резистор между базой и эмиттером. Его номинал в основном берут примерно в 10 раз выше, чем номинал базового резистора.

Так как в схеме появился еще один резистор, то базовый резистор назовем RБ , а резистор между базой и эмиттером не будем придумывать и назовем RБЭ. Схема примет вот такой вид:

Как же ведет себя резистор RБЭ в схеме? Если ключ S замкнут, то этот резистор не оказывает никакого влияния на работу схемы, так как через него протекает и без того малая сила тока, которая управляет базой. Ну а если ключ S разомкнут, то, как я уже сказал, потенциал на базе будет равняться потенциалу эмиттера, то есть нулю.

Второй способ. Добиться того, чтобы UБЭ

Что в первом, что во втором случае транзистор у нас не пропускает ток через коллектор-эмиттер. В этом случае говорят, что транзистор находится в режиме “отсечки“.

Расчет транзисторного ключа

Как же рассчитать примерно значение резистора базы? Есть нехитрые формулы. Для того, чтобы их разобрать, рассмотрим вот такую схемку:

Для начала можно найти ток базы:

IБ – это базовый ток, в Амперах

kНАС– коэффициент насыщения. В основном берут в диапазоне от 2-5. Он уже зависит от того, насколько глубоко вы хотите вогнать ваш транзистор в насыщение. Чем больше коэффициент, тем больше режим насыщения.

IK– коллекторный ток, в Амперах

Ну а дальше дело за малым

Это самый простой расчет без всяких заморочек.

Расчет транзисторного ключа на практике

Ну что же, давайте рассчитаем наш базовый резистор для этой схемы в режиме насыщения. На базу будем подавать распространенное питание в 5 В.

Возьмем транзистор средней мощности КТ819Б и лампочку-нагрузку для нашего транзисторного ключа. Лампочка на 6 В.

Транзистор КТ819Б структуры NPN

А вот и его цоколевка

Почти стандартная распиновка слева-направо: Эмиттер-Коллектор-База.

Лампочка при питании 6 В светит примерно вот так:

А вот такую силу тока потребляет наша подопечная, если ее соединить напрямую к блоку питания.

0,23 Ампера. Именно такую силу тока должна кушать наша лампочка в режиме насыщения, когда транзистор полностью открыт. То есть это у нас будет коллекторный ток Ik . Так как сопротивление нити накала лампочки меняется при подключении ее к источнику питания, то лучше всего сразу же измерить ее силу тока, как мы и сделали.

Теперь дело за малым. Надо замерить коэффициент бета. Для этого случая на моем рабочем столе есть прибор транзисторметр. Итак, у меня получилось значение 148

Итак, находим ток базы по формуле

Чем больше силы тока мы подаем на базу, тем больше мы вводим транзистор в режим глубокого насыщения. Здесь уже вы сами должны выбрать значение коэффициента насыщения. Как я уже писал выше, чем больше коэффициент, тем сильнее уходит транзистор в режим насыщения. Режим глубокого насыщения чреват тем, что он задерживает выключение транзистора, но хорош тогда, когда надо долго держать нагрузку включенной, так как в этом случае транзистор греется меньше всего. Если вы не забыли, мощность, рассеиваемая на транзисторе будет равна P=UКЭ х IН

P – это мощность в Ваттах

UКЭ – напряжение между коллектором и эмиттером, В

IН – сила тока, протекающая через нагрузку и коллектор-эмиттер, А

Из формулы: чем меньше UКЭ , тем меньше будет греться транзистор

Поэтому, берем среднее значение коэффициента насыщения равное 3. Получаем:

Теперь считаем базовый резистор по формуле:

Берем ближайший из ряда, то есть 1 кОм.

Давайте посмотрим, будет ли работать наш транзисторный ключ? Итак, RБ берем рассчитанное значение в 1 кОм.

Собираем схему и смотрим, как она работает

В данном случае синие провода – это питание с Bat2 (MEILI), а другие два провода – это питание с блока питания Bat1 (YaXun)

Как вы помните, лампочка у нас потребляла силу тока в 0,23 Ампер при прямом включении ее к блоку питания. Сейчас же она кажет почти то же самое значение с небольшой погрешностью. Но можно все равно сказать, что при открытом транзисторном ключе сопротивление коллектора-эмиттера очень мало. То есть все напряжение поступает на лампу.

Так как амперметр на YaXun стрелочный и не может измерять очень маленькие значение тока, то воспользуемся мультиметром и посмотрим, сколько же потребляет наш транзистор в режиме полного открытия. Для этого ставим мультиметр в разрыв цепи. Более подробно, как измерять силу тока и напряжение мультиметром, вы можете прочитать в этой статье.

Мы получили 4,5 мА. Очень близко к расчетному 4,7 мА. Не забываем подтянуть базу к земле резистором большим номиналом RБЭ, иначе база может поймать помеху и открыть невзначай транзистор, что приведет к ложному срабатыванию. В нашем случае мы берем резистор от 10 кОм и более.

Ну все, такой транзисторный ключ будет уже защищен от ложных срабатываний и его можно использовать в своих электронных безделушках.

Применение транзисторного ключа в связке с МК

Транзисторный ключ очень часто можно увидеть в схемах, где МК или другой логический элемент коммутирует мощную нагрузку. Как вы помните, максимальную силу тока, которую может выдать МК на одну ножку, равняется 20 миллиампер. Поэтому чаще всего можно увидеть вот такое схемотехническое решение на биполярном транзисторе в режиме ключа:

В резистор RБЭ нет необходимости, потому как выходы МК “подтягивается” к нулю еще при программировании.

Заключение

В настоящее время биполярные транзисторы уже морально устаревают. На смену им приходят мощные полевые транзисторы и твердотельные реле, так как они практически не потребляют ток. Также часто в режиме ключа используют диоды, тиристоры, терморезисторы и даже электронные лампы. Электронные ключи широко применяются в различных автоматических устройствах, в логических схемах и системах управления. Чем же хорош ключ на биполярном транзисторе? Я думаю, скорее всего своей дешевизной, широким распространением и долговечностью самих биполярных транзисторов.

Для упрощения рассказа можно представить транзистор в виде переменного резистора. Вывод базы это есть как раз та самая ручка, которую можно покрутить. При этом изменяется сопротивление участка коллектор – эмиттер. Крутить базу, конечно, не надо, может оторваться. А вот подать на нее некоторое напряжение относительно эмиттера, конечно, можно.

Если напряжение не подавать вовсе, а просто взять и замкнуть выводы базы и эмиттера пусть даже и не накоротко, а через резистор в несколько КОм. Получается, что напряжение база – эмиттер (Uбэ) равно нулю. Следовательно, нет и тока базы. Транзистор закрыт, коллекторный ток пренебрежительно мал, как раз тот самый начальный ток. Примерно такой же, как у диода в обратном направлении! В этом случае говорят, что транзистор находится в состоянии ОТСЕЧКИ, что на обычном языке значит, закрыт или заперт.

Противоположное состояние называется НАСЫЩЕНИЕ. Это когда транзистор открыт полностью, так, что дальше открываться уже некуда. При такой степени открытия сопротивление участка коллектор эмиттер настолько мало, что включать транзистор без нагрузки в коллекторной цепи просто нельзя, сгорит моментально. При этом остаточное напряжение на коллекторе может составить всего 0,3…0,5В.

Чтобы довести транзистор до такого состояния, надо обеспечить достаточно большой ток базы, подав на нее относительно эмиттера большое напряжение Uбэ,- порядка 0,6…0,7В. Да, для перехода база-эмиттер такое напряжение без ограничительного резистора очень велико. Ведь входная характеристика транзистора, показанная на рисунке 1, очень похожа на прямую ветвь характеристики диода.

Рисунок 1. Входная характеристика транзистора

Эти два состояния – насыщение и отсечка, используются в том случае, когда транзистор работает в ключевом режиме наподобие обычного контакта реле. Основной смысл такого режима в том, что малый ток базы управляет большим током коллектора, который в несколько десятков раз больше тока базы. Большой ток коллектора получается за счет внешнего источника энергии, но все равно усиление по току, что называется, налицо. Простой пример: маленькая микросхема включает большую лампочку!

Чтобы определить величину такого усиления транзистора в ключевом режиме используется «коэффициент усиления по току в режиме большого сигнала». В справочниках от обозначается греческой буквой β «бетта». Практически для всех современных транзисторов при работе в ключевом режиме этот коэффициент никак не меньше 10…20 Определяется β как соотношение максимально возможного тока коллектора к минимально возможному току базы. Величина безразмерная, просто «во сколько раз».

Даже если ток базы будет больше, чем требуется, беды особой нет: транзистор все равно не сможет открыться больше. На то он и режим насыщения. Кроме обычных транзисторов для работы в ключевом режиме используются «дарлингтоновские» или составные транзисторы. Их «супер — бетта» может достигать 1000 и более раз.

Как рассчитать режим работы ключевого каскада

Чтобы не быть совсем голословным, попробуем рассчитать режим работы ключевого каскада, схема которого показана на рисунке 2.

Задача такого каскада очень простая: включить и выключить лампочку. Конечно, нагрузка может быть любой, — обмотка реле, электромотор, просто резистор, да мало ли что. Лампочка взята просто для наглядности эксперимента, для его упрощения. Наша задача чуть посложнее. Требуется рассчитать величину резистора Rб в цепи базы, чтобы лампочка горела в полный накал.

Такие лампочки применяются для подсветки приборной доски в отечественных авто, поэтому найти ее несложно. Транзистор КТ815 с током коллектора 1,5А для такого опыта вполне подойдет.

Самое интересное во всей этой истории, что напряжения в расчетах участия не принимают, лишь бы соблюдалось условие β ≥ Iк/Iб. Поэтому лампочка может быть на рабочее напряжение 200В, а базовая цепь управляться от микросхем с напряжением питания 5В. Если транзистор рассчитан на работу с таким напряжением на коллекторе, то лампочка будет мигать без проблем.

Но в нашем примере микросхем никаких не предвидится, базовая цепь управляется просто контактом, на который просто подается напряжение 5В. Лампочка на напряжение 12В, ток потребления 100мА. Предполагается, что наш транзистор имеет β ровно 10. Падение напряжения на переходе база – эмиттер Uбэ = 0,6В. См. входную характеристику на рисунке 1.

При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА).

Напряжение на базовом резисторе Rб составит (за вычетом напряжения на переходе база — эмиттер) 5В – Uбэ = 5В – 0,6В = 4,4В.

Вспоминаем закон Ома: R = U / I = 4,4В / 0,01А = 440Ом. Согласно системе СИ подставляем напряжение в вольтах, ток в амперах, результат получаем в Омах. Из стандартного ряда выбираем резистор сопротивлением 430Ом. На этом расчет можно считать законченным.

Но, кто внимательно посмотрит на схему, может спросить: «А почему ничего не было сказано о резисторе между базой и эмиттером Rбэ? Про него просто забыли, или он не так и нужен?»

Назначение этого резистора — надежно закрыть транзистор в тот момент, когда кнопка разомкнута. Дело в том, что если база будет «висеть в воздухе», воздействие всяческих помех на нее просто гарантировано, особенно, если провод до кнопки достаточно длинный. Чем не антенна? Почти, как у детекторного приемника.

Чтобы надежно закрыть транзистор, ввести его в режим отсечки необходимо, чтобы потенциалы эмиттера и базы были равны. Проще всего было бы в нашей «учебной схеме» использовать переключающий контакт. Надо включить лампочку перекинули контакт на +5В, а когда потребовалось выключить — просто замкнули вход всего каскада на «землю».

Но не всегда и не везде можно позволить такую роскошь, как лишний контакт. Поэтому проще выровнять потенциалы базы и эмиттера при помощи резистора Rбэ. Номинал этого резистора рассчитывать не надо. Обычно его принимают равным десяти Rб. Согласно практическим данным его величина должна быть 5…10КОм.

Рассмотренная схема является разновидностью схемы с общим эмиттером. Тут можно отметить две особенности. Во-первых, это использование в качестве управляющего напряжения 5В. Именно такое напряжение используется, когда ключевой каскад подключается к цифровым микросхемам или, что теперь более вероятно, к микроконтроллерам.

Во-вторых, сигнал на коллекторе инвертирован по отношению к сигналу на базе. Если на базе присутствует напряжение, контакт замкнут на +5В, то на коллекторе оно падает практически до нуля. Ну, не до нуля, конечно, а до напряжения указанного в справочнике. При этом лампочка визуально не инвертируется,- сигнал на базе есть, есть и свет.

Инвертирование входного сигнала происходит не только в ключевом режиме работы транзистора, но и в режиме усиления. Но об этом будет рассказано в следующей части статьи.

Для упрощения рассказа можно представить транзистор в виде переменного резистора. Вывод базы это есть как раз та самая ручка, которую можно покрутить. При этом изменяется сопротивление участка коллектор – эмиттер. Крутить базу, конечно, не надо, может оторваться. А вот подать на нее некоторое напряжение относительно эмиттера, конечно, можно.

Если напряжение не подавать вовсе, а просто взять и замкнуть выводы базы и эмиттера пусть даже и не накоротко, а через резистор в несколько КОм. Получается, что напряжение база – эмиттер (Uбэ) равно нулю. Следовательно, нет и тока базы. Транзистор закрыт, коллекторный ток пренебрежительно мал, как раз тот самый начальный ток. Примерно такой же, как у диода в обратном направлении! В этом случае говорят, что транзистор находится в состоянии ОТСЕЧКИ, что на обычном языке значит, закрыт или заперт.

Противоположное состояние называется НАСЫЩЕНИЕ. Это когда транзистор открыт полностью, так, что дальше открываться уже некуда. При такой степени открытия сопротивление участка коллектор эмиттер настолько мало, что включать транзистор без нагрузки в коллекторной цепи просто нельзя, сгорит моментально. При этом остаточное напряжение на коллекторе может составить всего 0,3…0,5В.

Чтобы довести транзистор до такого состояния, надо обеспечить достаточно большой ток базы, подав на нее относительно эмиттера большое напряжение Uбэ,- порядка 0,6…0,7В. Да, для перехода база-эмиттер такое напряжение без ограничительного резистора очень велико. Ведь входная характеристика транзистора, показанная на рисунке 1, очень похожа на прямую ветвь характеристики диода.

Рисунок 1. Входная характеристика транзистора

Эти два состояния – насыщение и отсечка, используются в том случае, когда транзистор работает в ключевом режиме наподобие обычного контакта реле. Основной смысл такого режима в том, что малый ток базы управляет большим током коллектора, который в несколько десятков раз больше тока базы. Большой ток коллектора получается за счет внешнего источника энергии, но все равно усиление по току, что называется, налицо. Простой пример: маленькая микросхема включает большую лампочку!

Чтобы определить величину такого усиления транзистора в ключевом режиме используется «коэффициент усиления по току в режиме большого сигнала». В справочниках от обозначается греческой буквой β «бетта». Практически для всех современных транзисторов при работе в ключевом режиме этот коэффициент никак не меньше 10…20 Определяется β как соотношение максимально возможного тока коллектора к минимально возможному току базы. Величина безразмерная, просто «во сколько раз».

Даже если ток базы будет больше, чем требуется, беды особой нет: транзистор все равно не сможет открыться больше. На то он и режим насыщения. Кроме обычных транзисторов для работы в ключевом режиме используются «дарлингтоновские» или составные транзисторы. Их «супер — бетта» может достигать 1000 и более раз.

Как рассчитать режим работы ключевого каскада

Чтобы не быть совсем голословным, попробуем рассчитать режим работы ключевого каскада, схема которого показана на рисунке 2.

Задача такого каскада очень простая: включить и выключить лампочку. Конечно, нагрузка может быть любой, — обмотка реле, электромотор, просто резистор, да мало ли что. Лампочка взята просто для наглядности эксперимента, для его упрощения. Наша задача чуть посложнее. Требуется рассчитать величину резистора Rб в цепи базы, чтобы лампочка горела в полный накал.

Такие лампочки применяются для подсветки приборной доски в отечественных авто, поэтому найти ее несложно. Транзистор КТ815 с током коллектора 1,5А для такого опыта вполне подойдет.

Самое интересное во всей этой истории, что напряжения в расчетах участия не принимают, лишь бы соблюдалось условие β ≥ Iк/Iб. Поэтому лампочка может быть на рабочее напряжение 200В, а базовая цепь управляться от микросхем с напряжением питания 5В. Если транзистор рассчитан на работу с таким напряжением на коллекторе, то лампочка будет мигать без проблем.

Но в нашем примере микросхем никаких не предвидится, базовая цепь управляется просто контактом, на который просто подается напряжение 5В. Лампочка на напряжение 12В, ток потребления 100мА. Предполагается, что наш транзистор имеет β ровно 10. Падение напряжения на переходе база – эмиттер Uбэ = 0,6В. См. входную характеристику на рисунке 1.

При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА).

Напряжение на базовом резисторе Rб составит (за вычетом напряжения на переходе база — эмиттер) 5В – Uбэ = 5В – 0,6В = 4,4В.

Вспоминаем закон Ома: R = U / I = 4,4В / 0,01А = 440Ом. Согласно системе СИ подставляем напряжение в вольтах, ток в амперах, результат получаем в Омах. Из стандартного ряда выбираем резистор сопротивлением 430Ом. На этом расчет можно считать законченным.

Но, кто внимательно посмотрит на схему, может спросить: «А почему ничего не было сказано о резисторе между базой и эмиттером Rбэ? Про него просто забыли, или он не так и нужен?»

Назначение этого резистора — надежно закрыть транзистор в тот момент, когда кнопка разомкнута. Дело в том, что если база будет «висеть в воздухе», воздействие всяческих помех на нее просто гарантировано, особенно, если провод до кнопки достаточно длинный. Чем не антенна? Почти, как у детекторного приемника.

Чтобы надежно закрыть транзистор, ввести его в режим отсечки необходимо, чтобы потенциалы эмиттера и базы были равны. Проще всего было бы в нашей «учебной схеме» использовать переключающий контакт. Надо включить лампочку перекинули контакт на +5В, а когда потребовалось выключить — просто замкнули вход всего каскада на «землю».

Но не всегда и не везде можно позволить такую роскошь, как лишний контакт. Поэтому проще выровнять потенциалы базы и эмиттера при помощи резистора Rбэ. Номинал этого резистора рассчитывать не надо. Обычно его принимают равным десяти Rб. Согласно практическим данным его величина должна быть 5…10КОм.

Рассмотренная схема является разновидностью схемы с общим эмиттером. Тут можно отметить две особенности. Во-первых, это использование в качестве управляющего напряжения 5В. Именно такое напряжение используется, когда ключевой каскад подключается к цифровым микросхемам или, что теперь более вероятно, к микроконтроллерам.

Во-вторых, сигнал на коллекторе инвертирован по отношению к сигналу на базе. Если на базе присутствует напряжение, контакт замкнут на +5В, то на коллекторе оно падает практически до нуля. Ну, не до нуля, конечно, а до напряжения указанного в справочнике. При этом лампочка визуально не инвертируется,- сигнал на базе есть, есть и свет.

Инвертирование входного сигнала происходит не только в ключевом режиме работы транзистора, но и в режиме усиления. Но об этом будет рассказано в следующей части статьи.

Рекомендуем к прочтению

Ключевой режим работы биполярного транзистора

Рассмотрим подробнее ключевой режим работы транзистора. На рис. 6.4 по­казана простейшая схема включения транзистора в таком режиме, для на­глядности— с лампочкой в качестве коллекторной нагрузки. Попробуем рассчитать необходимую величину резистора в базе.

Для почти любых схем с биполярными транзисторами характерно, что на­пряжения в схеме никакой роли не играют, только токи. Можно подключить коллекторную нагрузку хоть к напряжению 200 В, а базовый резистор питать от 5-вольтового источника— если соотношение 2>IJh соблюдается, то транзистор (при условии, конечно, что он рассчитан на такое высокое напря­жение) будет послушно переключать 200-вольтовую нагрузку, управляясь от источника 5 В. То есть налицо и усиление сигнала по напряжению!

В нашем примере используется небольшая автомобильная лампочка 12 В, 100 мА (примерно, как для подсветки приборной доски в «Жигулях»), а цепь базы питается от источника 5 В (например, через контакты реле). Расчет та­кой схемы элементарно прост: при токе в коллекторе 100 мА, в базе должно быть минимум 10 мА (рассчитываем на самый «дубовый» транзистор, реаль­но можно и меньше). О падении между базой и эмиттером забывать не еле­дует, поэтому считаем, что напряжение на базовом резисторе Re составит 5 В – 0,6 В = 4,4 В, то есть нужное сопротивление будет 440 Ом. Выбираем ближайшее меньшее из стандартного ряда и получаем 430 Ом. Все?

Рис. 6.4. Включение биполярного транзистора в ключевом режиме

Нет, не все. Схема еще не совсем доделана. Она будет работать нормально, если вы поступите так: подключите базовый резистор к напряжению 5 В (лампочка горит), а затем переключите его к «земле» (лампочка гаснет). Но довольно часто встречается случай, когда напряжение на базовый резистор подается-то нормально, а вот при отключении его резистор не присоединяет­ся к «земле», а просто «повисает в воздухе» (именно этот случай и показан на схеме в виде контактов). Так мы не договаривались — чтобы транзистор был в режиме отсечки, надо, чтобы база и эмиттер имели один и тот же потенци­ал, а какой потенциал у базы, если она «в воздухе»? Это только формально, что ноль, а на самом деле всякие наводки и внутренние процессы в транзи­сторе формируют небольшой базовый ток. И транзистор не закроется полно­стью — лампочка будет слабо светиться! Это раздражающий и очень непри­ятный эффект, который даже может привести к выходу транзистора из строя (а старые германиевые транзисторы приводил с гарантией).

Избежать такого эффекта просто: надо замкнуть базу и эмиттер еще одним резистором Кбэ. Самое интересное, что рассчитывать его практически не на­до — лишь бы падение напряжения на нем при подаче напряжения на базу не составило меньше чем 0,6 В. Чем он больше, тем лучше, но все же сопротив­ление не должно быть слишком велико. Обычно его выбирают примерно в 10 раз больше, чем резистор Re, но если вы здесь поставите не 4,3 кОм, как ука­зано на схеме, а, к примеру, 10 кОм, тоже не ошибетесь. Работать этот рези­стор будет так: если включающее напряжение на Re подано, то он не оказы­вает никакого влияния на работу схемы, так как напряжение между базой и эмиттером все равно 0,6 В, и он только отбирает на себя очень небольшую часть базового тока (легко подсчитать какую — примерно 0,15 мА из 10 мА). А если напряжения нет, то R63 надежно обеспечивает равенство потенциалов базы и эмиттера, независимо от того, подключен ли базовый резистор к «зем­ле» или «висит в воздухе».

Я так подробно остановился на этом моменте потому, что о необходимости наличия резистора R63 при работе в ключевом режиме часто забывают — да­же в очень интересной во всех отношениях книге [16] повсеместно встреча­ется эта ошибка.

Простейшая ключевая схема есть вариант т. н. схемы включения транзистора с общим эмиттером (о. э.). В наших примерах есть два момента, на которые стоит обратить внимание. Во-первых, это подключение базовой цепи к пита­нию от 5 В. Это очень часто встречающийся случай, с которым и в этой кни­ге вам придется иметь дело. Напряжением 5 В обычно питаются распростра­ненные типы контроллеров и логических микросхем, и управление таким напряжением устройствами, которым требуется более высокое питание, чаще всего осуществляется именно по схеме рис. 6.4.

Во-вторых, обратите внимание, что сигнал на коллекторе транзистора инвер­тирован (то есть противоположен по фазе) по отношению к входному сигна­лу. То есть, если на базе (точнее, на базовом резисторе) напряжение имеет­ся — на коллекторе оно равно нулю, и наоборот! Это и имеют в виду, когда говорят, что транзисторный каскад в схеме с общим эмиттером инвертиру­ет сигнал (это относится не только к ключевому, но и к усилительному ре­жиму работы, о котором будет рассказано). При этом на нагрузке (лампочке), которая подключена к питанию, а не к общей для входа и выхода каскада «земле», все в порядке — то есть она горит, когда на входе сигнал есть, так что визуальный сигнал не инвертирован.

Поговорим немного о дарлингтоновских транзисторах. Транзистор Дарлинг­тона (его часто называют транзистор с «супербетой», мы будем называть его и так, и так) есть две транзисторные структуры, включенные каскадно, как показано на рис. 6.5, а. Разумеется, можно соорудить такую структуру само­стоятельно (левый транзистор обычно меньшей мощности, чем правый), но существуют и приборы, выпускаемые промышленно (на рис. 6.5, а общий корпус показан пунктиром). Величина Р для них равна произведению коэф­фициентов усиления для каждого из транзисторов и может составлять до не­скольких тысяч. При использовании таких «супербета»-транзисторов обяза­тельно следует иметь в виду то обстоятельство, что рабочее напряжение ме­жду базой и эмиттером у них будет составлять примерно удвоенную величи­ну от обычного транзистора — то есть 1,2—1,4 В. Сопротивление резистора, как сказано ранее, принципиального значения не имеет и для мощных тран­зисторов может составлять несколько килоом.

Рис. 6.5. Другие схемы подключения: а — транзистор Дарлингтона; б — параллельное включение транзисторов

На рис. 6.5, б приведена редко требующаяся, но весьма полезная схема па­раллельного включения мощных транзисторов с целью увеличения допусти­мого коллекторного тока и рассеиваемой мощности (см. далее). Она немного напоминает схему Дарлингтона, но никакого умножения «бет» там, естест­венно, не происходит— суммируются только предельно допустимые показатели. Так как транзисторы всегда немного отличаются друг от друга, то для выравнивания токов через них в этой схеме служат резисторы в эмиттерных цепях, которые нужно выбирать так, чтобы падение напряжения на них при максимальном токе составляло примерно 0,2 В. Естественно, эти резисторы ухудшают КПД, поэтому для таких целей удобнее использовать мощные полевые транзисторы, для которых в аналогичном включении использования резисторов не требуется.

Биполярный транзистор в ключевом режиме работы

Рассмотрим подробнее ключевой режим работы транзистора. На рис. 6.4 по­казана простейшая схема включения транзистора в таком режиме, для на­глядности— с лампочкой в качестве коллекторной нагрузки. Попробуем рассчитать необходимую величину резистора в базе.

Для почти всех схем с биполярными транзисторами характерно, что на­пряжения в схеме никакой роли не играют, только токи. Можно подключить коллекторную нагрузку хоть к напряжению 200 В, а базовый резистор питать от 5-вольтового источника— если соотношение 2>IJh соблюдается, то транзистор (при условии, конечно, что он рассчитан на такое высокое напря­жение) будет послушно переключать 200-вольтовую нагрузку, управляясь от источника 5 В. То есть налицо и усиление сигнала по напряжению!

В нашем примере используется небольшая автомобильная лампочка 12 В, 100 мА (примерно, как для подсветки приборной доски в «Жигулях»), а цепь базы питается от источника 5 В (например, через контакты реле). Расчет та­кой схемы элементарно прост: при токе в коллекторе 100 мА, в базе должно быть минимум 10 мА (рассчитываем на самый «дубовый» транзистор, реаль­но можно и меньше). О падении между базой и эмиттером забывать не еле­дует, поэтому считаем, что напряжение на базовом резисторе Re составит 5 В – 0,6 В = 4,4 В, то есть нужное сопротивление будет 440 Ом. Выбираем ближайшее меньшее из стандартного ряда и получаем 430 Ом. Все?

Рис. 6.4. Включение биполярного транзистора в ключевом режиме

Нет, не все. Схема еще не совсем доделана. Она будет работать нормально, если вы поступите так: подключите базовый резистор к напряжению 5 В (лампочка горит), а затем переключите его к «земле» (лампочка гаснет). Но довольно часто встречается случай, когда напряжение на базовый резистор подается-то нормально, а вот при отключении его резистор не присоединяет­ся к «земле», а просто «повисает в воздухе» (именно этот случай и показан на схеме в виде контактов). Так мы не договаривались — чтобы транзистор был в режиме отсечки, надо, чтобы база и эмиттер имели один и тот же потенци­ал, а какой потенциал у базы, если она «в воздухе»? Это только формально, что ноль, а на самом деле всякие наводки и внутренние процессы в транзи­сторе формируют небольшой базовый ток. И транзистор не закроется полно­стью — лампочка будет слабо светиться! Это раздражающий и очень непри­ятный эффект, который даже может привести к выходу транзистора из строя (а старые германиевые транзисторы приводил с гарантией).

Избежать такого эффекта просто: надо замкнуть базу и эмиттер еще одним резистором Кбэ. Самое интересное, что рассчитывать его практически не на­до — лишь бы падение напряжения на нем при подаче напряжения на базу не составило меньше чем 0,6 В. Чем он больше, тем лучше, но все же сопротив­ление не должно быть слишком велико. Обычно его выбирают примерно в 10 раз больше, чем резистор Re, но если вы здесь поставите не 4,3 кОм, как ука­зано на схеме, а, к примеру, 10 кОм, тоже не ошибетесь. Работать этот рези­стор будет так: если включающее напряжение на Re подано, то он не оказы­вает никакого влияния на работу схемы, так как напряжение между базой и эмиттером все равно 0,6 В, и он только отбирает на себя очень небольшую часть базового тока (легко подсчитать какую — примерно 0,15 мА из 10 мА). А если напряжения нет, то R63 надежно обеспечивает равенство потенциалов базы и эмиттера, независимо от того, подключен ли базовый резистор к «зем­ле» или «висит в воздухе».

Я так подробно остановился на этом моменте потому, что о необходимости наличия резистора R63 при работе в ключевом режиме часто забывают — да­же в очень интересной во всех отношениях книге [16] повсеместно встреча­ется эта ошибка.

Простейшая ключевая схема есть вариант т. н. схемы включения транзистора с общим эмиттером (о. э.). В наших примерах есть два момента, на которые стоит обратить внимание. Во-первых, это подключение базовой цепи к пита­нию от 5 В. Это очень часто встречающийся случай, с которым и в этой кни­ге вам придется иметь дело. Напряжением 5 В обычно питаются распростра­ненные типы контроллеров и логических микросхем, и управление таким напряжением устройствами, которым требуется более высокое питание, чаще всего осуществляется именно по схеме рис. 6.4.

Во-вторых, обратите внимание, что сигнал на коллекторе транзистора инвер­тирован (то есть противоположен по фазе) по отношению к входному сигна­лу. То есть, если на базе (точнее, на базовом резисторе) напряжение имеет­ся — на коллекторе оно равно нулю, и наоборот! Это и имеют в виду, когда говорят, что транзисторный каскад в схеме с общим эмиттером инвертиру­ет сигнал (это относится не только к ключевому, но и к усилительному ре­жиму работы, о котором будет рассказано). При этом на нагрузке (лампочке), которая подключена к питанию, а не к общей для входа и выхода каскада «земле», все в порядке — то есть она горит, когда на входе сигнал есть, так что визуальный сигнал не инвертирован.

Поговорим немного о дарлингтоновских транзисторах. Транзистор Дарлинг­тона (его часто называют транзистор с «супербетой», мы будем называть его и так, и так) есть две транзисторные структуры, включенные каскадно, как показано на рис. 6.5, а. Разумеется, можно соорудить такую структуру само­стоятельно (левый транзистор обычно меньшей мощности, чем правый), но существуют и приборы, выпускаемые промышленно (на рис. 6.5, а общий корпус показан пунктиром). Величина Р для них равна произведению коэф­фициентов усиления для каждого из транзисторов и может составлять до не­скольких тысяч. При использовании таких «супербета»-транзисторов обяза­тельно следует иметь в виду то обстоятельство, что рабочее напряжение ме­жду базой и эмиттером у них будет составлять примерно удвоенную величи­ну от обычного транзистора — то есть 1,2—1,4 В. Сопротивление резистора, как сказано ранее, принципиального значения не имеет и для мощных тран­зисторов может составлять несколько килоом.

Рис. 6.5. Другие схемы подключения: а — транзистор Дарлингтона; б — параллельное включение транзисторов

На рис. 6.5, б приведена редко требующаяся, но весьма полезная схема па­раллельного включения мощных транзисторов с целью увеличения допусти­мого коллекторного тока и рассеиваемой мощности (см. далее). Она немного напоминает схему Дарлингтона, но никакого умножения «бет» там, естест­венно, не происходит— суммируются только предельно допустимые показатели. Так как транзисторы всегда немного отличаются друг от друга, то для выравнивания токов через них в этой схеме служат резисторы в эмиттерных цепях, которые нужно выбирать так, чтобы падение напряжения на них при максимальном токе составляло примерно 0,2 В. Естественно, эти резисторы ухудшают КПД, поэтому для таких целей удобнее использовать мощные полевые транзисторы, для которых в аналогичном включении использования резисторов не требуется.

Работа транзистора в ключевом режиме

РАБОТА ТРАНЗИСТОРА В КЛЮЧЕВОМ РЕЖИМЕ

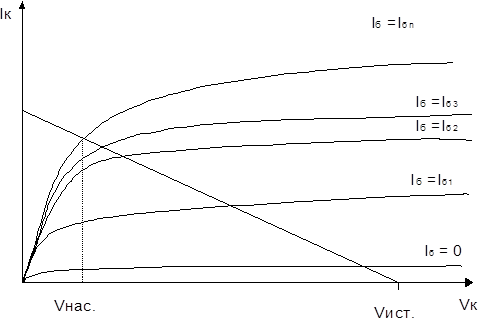

                        Статические характеристики

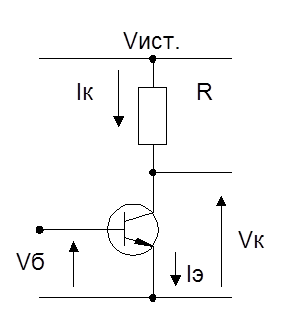

В ключевом режиме используются схемы ОЭ, ОБ, ОК, но чаще всего схема ОЭ.

Как правило, в ключевом режиме транзистор находится в двух крайних состояниях:

1 Закрытое состояние.

Iб = 0; Iк = Iк0;   Vк ~ Vист.

2. Открытое состояние.

Iб > Iк / b;   Vк = Vнас.,        где

Этот режим называется режимом насыщения. В нем транзистор теряет свои усилительные свойства и становится по коллекторной цепи малым сопротивлением. Сопротивление коллекторного перехода уменьшается до десятков ом у маломощных транзисторов до долей ома у мощных.

Пример:          КТ3102      Iб = 1 мА, Iк = 10 мА, Vнас. £ 0.1 В, Rнас. =  10 ом

КТ818А    Iб = 0.5 А, Iк = 3 А, Vнас. 0.3 ¸ 0.5 В, Rнас. ~ 0.1 ом

Коэффициент насыщения транзистора:



Пример: КТ3102. b = 100 — 250

                   S = 100 ∙ 1.0/10 = 10

Для маломощных транзисторов S = 5 – 20, для мощных транзисторных ключей b = 2 — 3.

Распределение потенциала.

 Vбэ нас. = 1 В.  Пусть Vкэ нас. = 0.4 В, тогда Vкб = -0.6 В. Коллекторный  переход смещается в прямом направлении и тоже начинает инжектировать в область базы не основные носители. Это приводит к существенному уменьшению сопротивления между эмиттером и коллектором транзистора.

Расчет схем по постоянному току в ключевом режиме.

Необходимо обеспечить надежное запирание транзистора с учетом возможного увеличения обратного тока коллектора Iк0 с ростом температуры. Если между базой и эмиттером транзистора включено сопротивление Rб, то ток Iк0  создает на нем падение напряжение Vбэ = Iк0 * Rб. Транзистор будет заперт, если выполняется условие:

Vбэ £  (3 – 4) ∙ ft;                где ft = 25 мВ — температурный потенциал.

Надежный переход транзистора в насыщенное состояние при минимальном значении bмин.  для  данного типа транзистора обеспечивается при:

           Iб ³

Пример: Обеспечить ключевой режим транзистора.

1. Транзистор открыт:

Iк » Епит/R = 10 мА

Iб = Iк ∙  S/b = 10 ∙ 10/100 = 1 мА.

Rб = (3В – Vбэнас.)/Iб = (3-1)/10 -3 = 2кОм.

2. Транзистор закрыт:

Vбэ = Iк0 ∙  Rб = 2Е-6 А * 2Е+3 = 4 мВ< 3ft

Cуществование режима насыщения транзистора приводит к появлению некоторых важных особенностей во временных характеристиках его переключения. Оказывается, процессы включения выключения имеют инерционных характер, что объясняется наличием накопленного заряда неосновных носителей Q в базе.

Накопление заряда Q в базе транзистора аналогично процессам в диоде:

              при          Iб = const

                                                               t ® ∞

                                                                                                     Q ® Iб∙tb

Известна также другое соотношение

 = // =

tb —  постоянная времени накопления заряда с общим эмиттером.

ta — постоянная времени накопления заряда с общей базой

ta = 1/(2p×fгр.), где fгр. – граничная частота транзистора – частота, на которой бета транзистора становится равным единице. На этой частоте транзистор теряет свои усилительные свойства.

Отпирание транзистора

Случай ненасыщенного режима:

Пусть при t = 0,    Q = 0. Тогда, решая дифференциальное уравнение, можно найти:

       (от 0.1 до 0.9)Vфронта

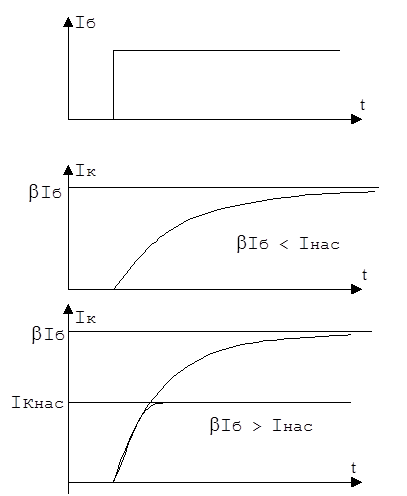

Случай насыщенного режима:

Iк << bIб – ток коллектора увеличивается также по экспоненте, но рост прекращается при Iк =

Время включения транзистора может значительно уменьшиться.





Если   tb = ta ∙ b, то в пределе можно получить:



Следует заметить, что переходные процессы при этом не кончаются, и еще в течение некоторого времени dt = (2 – 3) ∙ tb продолжается накопление заряда в базе транзистора. Этот процесс можно наблюдать по медленному спаданию коллекторного и базового напряжений до установившегося значения, при этом dV = 0.2 – 0.5 В  в зависимости от типа транзистора.

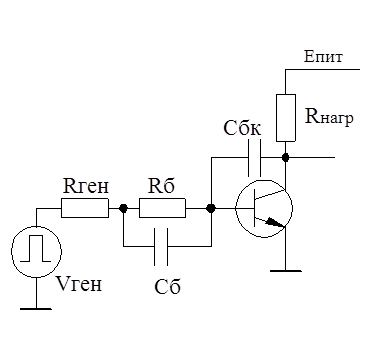

Замечание. Все предыдущие рассуждения касались тока транзистора. Если рассчитывается переходной процесс напряжения коллектора, то надо учитывать влияние коллекторной емкости, иначе ошибки будут большими. В реальной схеме ключа (см рисунок) во время переходного процесса при включении транзистора ток базы тратится на

·  на увеличение накопленного заряда в базе (ток I1)

·  на зарядку емкости коллекторного перехода транзистора Ск при изменении коллекторного напряжения от Епит. до Vкнасыщ (ток I2).

       Влияние Ск приводит к увеличению времени включения на величину :

Таким образом, общее время включение будет равно:



Например,  для транзистора КТ3102:

Ск = 7пф,  Епит = 10В,  Vнас. = 0,   S = 10,  Iб = 1 мА,   Iк = 10 мА.

fa= 200 ∙ 10 6 Гц.     = 0,8нсек,        f b =  ∙ b = 80 нсек.

Запирание транзистора

Случай ненасыщенного режима – рассчитывается так же, как и при отпирании, при этом надо также учитывать перезарядку емкостей переходов и монтажных емкостей.

Насыщенный транзистор.

Пусть входной ток Iб1 скачком меняется от Iб1 до Iб2, имеющего отрицательную величину. Тогда накопленный заряд в базе будет рассасываться в результате:

а.  Рекомбинации неосновных носителей в базе.

б.  Возвращения их обратно в эмиттер за счет Iб2.

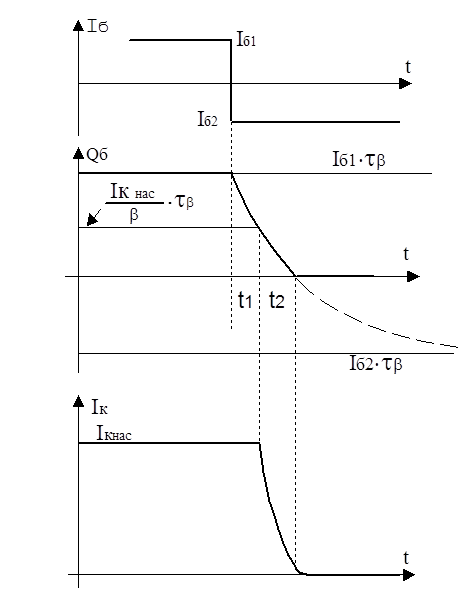

Ток в коллекторной цепи, как и напряжение на коллекторе,  пока заряд в базовой области не достигнет величины  , меняется мало, так что можно считать его постоянным.  После этого коллекторный ток начнет уменьшаться. Интервал времени, в течение которого накопленный заряд в базе  Qб уменьшается до Qграничн. называется временем выхода из насыщения и его можно получить из соотношения:

Решение можно получить из дифференциального уравнения для запирания диода в предыдущей лекции. Предполагается, что транзистор был включен достаточно долго перед выключением (tвкл > (2 – 3) tb.

t2 определим, воспользовавшись формулой из предыдущей лекции.

Нужно кроме того помнить, что так же,  как и для случая включения транзистора в ненасыщенном режиме,  время t2 увеличивается за счет влияния коллекторной емкости, разряжаемой током Iб2.

Пример: Iб1 = — Iб2 = 1 мА.  Iк = 10 мА, S = 10.

t1 + t2 = 80 ∙ 10– 9    ∙ ln(2) + 80 ∙ 10 – 9  ∙

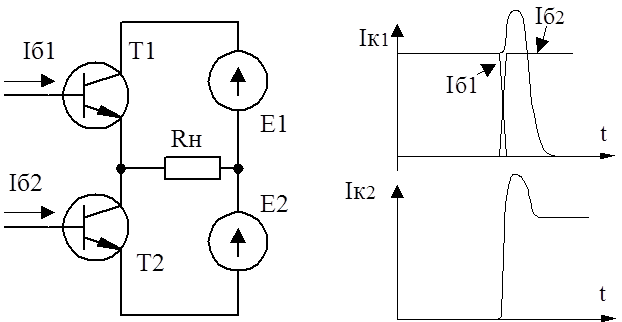

Зависимость величины постоянной времени tb от температуры приводит к  нестабильности задержки переключения транзистора. Нестабильность источников питания тоже может вызывать тот же эффект.  В мостовых схемах накопление заряда в базе вызывает появление «сквозных»  токов, когда один из транзисторов уже включен, а другой еще не успел выйти из насыщения и еще открыт. Сквозной ток приводит к разогреву транзисторов, потреблению дополнительной мощности, при высоких частотах переключения становится заметным появление наводок по питанию.

Для ускорения переключения используется ключ с корректирующей емкостью. Использование емкости позволяет увеличить ток базы в момент переключения транзистора, затем он может быть уменьшен до величины Iкнасыщ/b точностью до разброса b.

Если Rген << Rб и постоянная времени Rген ∙ Сб << tb, то при включении транзистора заряд, прошедший через Сб тратится на:

1.  на зарядку емкости коллекторного перехода Сбк,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
