Где плюс, где минус на АКБ 18650

Аккумуляторы типа 18650, 14500 и другие набрали серьезную популярность на нашей территории. Их можно использовать в мощных фонарях, электронных сигаретах и других устройствах. Однако, когда возникает надобность зарядить аккумулятор 18650, неопытные пользователи задают вопрос: а где плюс, где минус? На самом деле этот вопрос имеет место быть, так как не на всех аккумуляторах можно заметить соответствующие обозначения.Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Сразу обращаем внимание! Аккумуляторы 18650 и другие, очень схожи с обычными пальчиковыми батарейками, соответственно вы можете постоянно ориентироваться на них.

Единственное отличие – это плюс, он явно выступает, смотрите на фото.Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Вот так выглядит минус пальчиковой батарейки, ничего сложного нет.Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Как правило, на пальчиковых батарейках всегда есть обозначения, но почему их не указывают на аккумуляторах – это достаточно серьезный вопрос.

Как отличить полярность

Вот так выглядит положительный контакт на аккумуляторе:Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Есть несколько рекомендаций, которые помогут понять, что это плюс:

  1. Есть отверстия. Как правило, их четыре, но в некоторых модификациях они могут отличаться (встречаются они крайне редко).
  2. Плюс всегда немного выступает.
  3. Плюс не может быть плоским.

Минус на АКБ 18650 выглядит как показано на фото:Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Как вы могли заметить – он плоский. Минусовый контакт не имеет никаких выпуклостей и отверстий, соответственно ориентируйтесь на это.

Как определить полюса на АКБ с защитой

Принцип определения здесь такой же, но вы должны понимать, что с защитой АКБ имеют большие размеры, и использовать их для электронной сигареты не предоставляется возможным.Где плюс, где минус на АКБ 18650

Где плюс, где минус на АКБ 18650

Что будет, если перепутать плюс и минус

Если вы случайно перепутаете плюс с минусом, то рискуете полностью спалить свое устройство. Так как оно начнет заряжать не свои полюса и аккумулятор практически сразу выйдет из строя. Хорошо, если он просто сломается, но существует вероятность, что он взорвется очень сильно, а это может спровоцировать и сильный пожар в доме.

Отмечая современные зарядные устройства, то они не будут заряжать, если перепутаны контакты, поэтому мы настоятельно рекомендуем использовать именно их. Лучше лишний раз переплатить свои средства, чем рисковать.

Видео по теме

Как определить плюс и минус.


Обзор аккумулятора 18650 от LG.

Где плюс, где минус на АКБ 18650

Аккумуляторы типа 18650, 14500 и другие набрали серьезную популярность на нашей территории. Их можно использовать в мощных фонарях, электронных сигаретах и других устройствах. Однако, когда возникает надобность зарядить аккумулятор 18650, неопытные пользователи задают вопрос: а где плюс, где минус? На самом деле этот вопрос имеет место быть, так как не на всех аккумуляторах можно заметить соответствующие обозначения.

Где плюс, где минус на АКБ 18650

Сразу обращаем внимание! Аккумуляторы 18650 и другие, очень схожи с обычными пальчиковыми батарейками, соответственно вы можете постоянно ориентироваться на них.

Единственное отличие – это плюс, он явно выступает, смотрите на фото.

Вот так выглядит минус пальчиковой батарейки, ничего сложного нет.

Как правило, на пальчиковых батарейках всегда есть обозначения, но почему их не указывают на аккумуляторах – это достаточно серьезный вопрос.

Как отличить полярность

Вот так выглядит положительный контакт на аккумуляторе:

Есть несколько рекомендаций, которые помогут понять, что это плюс:

  1. Есть отверстия. Как правило, их четыре, но в некоторых модификациях они могут отличаться (встречаются они крайне редко).
  2. Плюс всегда немного выступает.
  3. Плюс не может быть плоским.

Минус на АКБ 18650 выглядит как показано на фото:

Как вы могли заметить – он плоский. Минусовый контакт не имеет никаких выпуклостей и отверстий, соответственно ориентируйтесь на это.

Как определить полюса на АКБ с защитой

Принцип определения здесь такой же, но вы должны понимать, что с защитой АКБ имеют большие размеры, и использовать их для электронной сигареты не предоставляется возможным.

Что будет, если перепутать плюс и минус

Если вы случайно перепутаете плюс с минусом, то рискуете полностью спалить свое устройство. Так как оно начнет заряжать не свои полюса и аккумулятор практически сразу выйдет из строя. Хорошо, если он просто сломается, но существует вероятность, что он взорвется очень сильно, а это может спровоцировать и сильный пожар в доме.

Отмечая современные зарядные устройства, то они не будут заряжать, если перепутаны контакты, поэтому мы настоятельно рекомендуем использовать именно их. Лучше лишний раз переплатить свои средства, чем рисковать.

Видео по теме

Как определить плюс и минус.

Обзор аккумулятора 18650 от LG.

Вам также будут полезны эти статьи:

Батареи для вейпа где плюс

Полярность аккумулятора 18650
Литий-ионные аккумуляторы 18650, 14500 и т.п. по виду очень схожи с пальчиковой батарейкой.У литий ионного аккумулятора все так же, только выступ (положительный контакт) немного шире по диаметру, чем в батарейке. Так же вокруг положительного контакта аккумулятора, просматриваются маленькие отверстия. Отрицательный полюс так же плоский, как в батарейке.

В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

В данном случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккумулятора выглядит точно так же, только будет больше по длине на толщину платы защиты.

Помимо этого, как и большинство элементов питания, литий-ионы имеют указания на корпусе, где плюс и минус.

Мультиметр или тестер (цифровой вольтметр) тоже поможет определить полярность. При измерении вольтажа, поднеся красный щуп к плюсовому контакту, а черный к отрицательному, на экране покажется вольтаж в банке. Если красный щуп поднести к отрицательному контакту, на экране появится «-» (минус) перед значением вольтажа.

Полярность аккумулятора 18650
Литий-ионные аккумуляторы 18650, 14500 и т.п. по виду очень схожи с пальчиковой батарейкой.У литий ионного аккумулятора все так же, только выступ (положительный контакт) немного шире по диаметру, чем в батарейке. Так же вокруг положительного контакта аккумулятора, просматриваются маленькие отверстия. Отрицательный полюс так же плоский, как в батарейке.

В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

В данном случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккумулятора выглядит точно так же, только будет больше по длине на толщину платы защиты.

Помимо этого, как и большинство элементов питания, литий-ионы имеют указания на корпусе, где плюс и минус.

Мультиметр или тестер (цифровой вольтметр) тоже поможет определить полярность. При измерении вольтажа, поднеся красный щуп к плюсовому контакту, а черный к отрицательному, на экране покажется вольтаж в банке. Если красный щуп поднести к отрицательному контакту, на экране появится «-» (минус) перед значением вольтажа.

Аккумуляторы типа 18650, 14500 и другие набрали серьезную популярность на нашей территории. Их можно использовать в мощных фонарях, электронных сигаретах и других устройствах. Однако, когда возникает надобность зарядить аккумулятор 18650, неопытные пользователи задают вопрос: а где плюс, где минус? На самом деле этот вопрос имеет место быть, так как не на всех аккумуляторах можно заметить соответствующие обозначения.

Где плюс, где минус на АКБ 18650

Сразу обращаем внимание! Аккумуляторы 18650 и другие, очень схожи с обычными пальчиковыми батарейками, соответственно вы можете постоянно ориентироваться на них.

Единственное отличие – это плюс, он явно выступает, смотрите на фото.

Вот так выглядит минус пальчиковой батарейки, ничего сложного нет.

Как правило, на пальчиковых батарейках всегда есть обозначения, но почему их не указывают на аккумуляторах – это достаточно серьезный вопрос.

Как отличить полярность

Вот так выглядит положительный контакт на аккумуляторе:

Есть несколько рекомендаций, которые помогут понять, что это плюс:

  1. Есть отверстия. Как правило, их четыре, но в некоторых модификациях они могут отличаться (встречаются они крайне редко).
  2. Плюс всегда немного выступает.
  3. Плюс не может быть плоским.

Минус на АКБ 18650 выглядит как показано на фото:

Как вы могли заметить – он плоский. Минусовый контакт не имеет никаких выпуклостей и отверстий, соответственно ориентируйтесь на это.

Как определить полюса на АКБ с защитой

Принцип определения здесь такой же, но вы должны понимать, что с защитой АКБ имеют большие размеры, и использовать их для электронной сигареты не предоставляется возможным.

Что будет, если перепутать плюс и минус

Если вы случайно перепутаете плюс с минусом, то рискуете полностью спалить свое устройство. Так как оно начнет заряжать не свои полюса и аккумулятор практически сразу выйдет из строя. Хорошо, если он просто сломается, но существует вероятность, что он взорвется очень сильно, а это может спровоцировать и сильный пожар в доме.

Отмечая современные зарядные устройства, то они не будут заряжать, если перепутаны контакты, поэтому мы настоятельно рекомендуем использовать именно их. Лучше лишний раз переплатить свои средства, чем рисковать.

Видео по теме

Как определить плюс и минус.

Обзор аккумулятора 18650 от LG.

Литий-ионные аккумуляторы типоразмера 18650 едва ли не обогнали по популярности обычные пальчиковые батарейки. От них питаются самые разные устройства, от электронных сигарет до электромобилей. Они более опасны: если неправильно установить литиевый источник питания в устройство, он может взорваться. Поэтому необходимо знать, где плюс и минус у 18650, какими способами можно найти полюса.

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

  • типоразмер аккумулятора;
  • название компании-производителя;
  • емкость в мА·ч;
  • номинальное напряжение.

На качественных элементах в обязательном порядке указывается полярность — «плюс» на одном конце и «минус» на другом. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки. Однако недобросовестные компании могут не наносить метки полярности на свои изделия. Также возможен допуск к продаже бракованных изделий — аккумуляторов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов меняются местами.

Если был приобретен источник питания от неизвестного производителя, стоит дополнительно осмотреть непосредственно его контактные площадки. В идеале следует делать это всегда — это обеспечит максимальную безопасность эксплуатации аккумуляторов 18650.

Как и у солевых или щелочных батареек, контакты литий-ионных аккумуляторов отличаются формой: отрицательный вывод — плоский, «плюс» же имеет выпуклость. Кроме того, литиевые батарейки, как правило, имеют несколько отверстий на положительном полюсе. Они нужны для выпуска газа, образующегося при нагреве источника питания. Благодаря такой конструкции определить полярность можно не только путем осмотра, но и на ощупь.

Иногда можно встретить аналогичные аккумуляторы, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Монтируется она обычно на положительной контактной площадке. Форма полюса при этом не меняется — на нем так же имеется небольшая выпуклость.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

  1. Подключить красный и черный провода к разъемам на приборе.
  2. Выставить рукоятку мультиметра в режим измерения низкого напряжения.
  3. Приложить щупы к торцам аккумулятора. Поскольку полюса неизвестны, нет разницы какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
  4. Посмотреть на индикатор. Если на нем будут положительные показания, значит, полюса определены верно (в этом случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

  1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
  2. Давление в электролите растет.
  3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
  4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
  5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать. Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант — отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Первые электронные сигареты были очень простыми аппаратами со встроенным аккумулятором. Но развитие и неизбежная технологическая эволюция устройств привела к тому, что сейчас вам приходится выбирать не только цвет и форму вейпа, но и решать вопрос, будет батарейка встроена или нет, сколько аккумуляторов будет в вашем моде и какого они будут типа.

В этой статье мы рассмотрим все аспекты, которые вам нужно знать касательно модов со съемным аккумулятором, и вы непременно сможете подобрать себе устройство, подходящее именно вам.

Внешние аккумуляторы

Внешние аккумуляторы для вейпов ничем не отличаются от аккумуляторов, которые вы используете для другой техники. Чаще всего моды предназначены для использования с аккумуляторами типа 18650.

Самое важное, с чем нужно определиться в первую очередь перед использованием сменного аккумулятора — найти у него плюсовой и отрицательный контакты. Впрочем, это так же важно, как и просто: отрицательная клемма всегда плоская, в то время как положительная чуть приподнята или представляет собой выступающий бугорок.

Казалось бы, устройства со встроенными аккумуляторами так просты в использовании: их не нужно разбирать, чтобы зарядить, не надо ломать голову, какую батарейку к сигарете подобрать и не ошибиться. Так зачем же производители решили все усложнить? Почему вейпы с невстроенными батареями пришли на смену встроенным, а не наоборот? Оказывается, у модов с внешними аккумуляторами есть несколько преимуществ, имеющих больше значение для вейперов.

Во-первых, когда батарея станет совсем быстро разряжаться, вам нужно будет заменить только ее, а не все устройство целиком, что существенно сокращает расходы.

Во-вторых, независимость от наличия электросети. Если у вас разрядилась электронная сигарета, вам нужно найти, где бы ее подзарядить. В случае мода со съемной батареей электросеть в ближайшем доступе не так важна, достаточно лишь иметь пару запасных заряженных аккумуляторов.

В-третьих, как уже было сказано выше, батареи, используемые в электронной сигарете, вы также можете использовать и в другой технике. И в случае, если ваш основной аккумулятор внезапно разрядился, а запасных под рукой нет, вы можете использовать батарейку из другого прибора, который в данный момент не используете. Например, такие же батареи используются в мощных фонарях.

Немного о химии аккумуляторов

Для начала обозначим, что аккумулятор — это химический источник тока, который можно использовать многократно. При разряде химические реакции происходят таким образом, что выделяется электричество. Реакции обратимы, и под действием тока возвращаются в состояние близкое к первоначальному — так происходит зарядка.

Когда вы выбираете аккумулятор для своего вейпа, нужно посмотреть маркировку. Это могут быть буквы ICR, IMR или другие.

Первая буква обозначает тип аккумулятора, в данном случае нужно выбирать те, где первая “I” или литий-ионные. Последняя буква R говорит о том, что аккумулятор можно перезаряжать. Средняя буква указывает на материал, из которого изготовлен катод — положительно заряженный конец аккумулятора (анод у всех литий-ионных аккумуляторов одинаковый). В зависимости от этой буквы свойства аккумулятора будут различаться. Рассмотрим 3 наиболее часто встречающихся типа.

ICR или литий-кобальтовый аккумулятор.

Катод этого типа аккумулятора состоит из кобальтита лития (LiCoO2). Аккумулятор отличается высокой удельной энергоемкостью (150-200 Вт*ч/кг). Чаще всего этот вид батареи применяется в мобильных телефонах, ноутбуках и цифровых камерах, а также в другой технике, где требуется большая емкость. Однако есть некоторые нюансы в вопросах, касающихся безопасности заряда. Для использования в моде необходима дополнительная защита, ограничивающая максимальный ток.

IMR или литий-марганцевый аккумулятор.

Катод этого аккумулятора состоит из кристаллической литий-марганцевой шпинели, более низкое сопротивление которой допускает высокий ток разряда, а также быструю зарядку. Однако удельная энергоемкость шпинели ниже, чем у кобальта. В результате данный аккумулятор типа 18650 может разряжаться силой 20-30А, способен выдерживать импульсы до 50А с умеренным теплообразованием. Вообще, батареи этого типа активно используются в медицинском оборудовании и электротранспорте.

INR или литий-никель-марганец-кобальт-оксидный аккумулятор.

Катод этих аккумуляторов содержит в себе никель, марганец и кобальт в различных пропорциях (поиск идеального соотношения все еще ведется). Тем не менее, у этих батарей много преимуществ, делающих их очень популярными. Никель и марганец сочетаются также, как и натрий с хлором в поваренной соли, когда каждый из компонентов имеет недостатки, а вместе они составляют хорошее соединение.

Так, никель обладает высокой энергоемкостью, но низкой стабильностью, что уравновешивает низкую емкость марганцевой шпинели, достоинством которой является низкое сопротивление.

Кобальт — дорогой материал, снижая его количество в батарее, мы снижаем ее стоимость.

Популярными среди вейперов являются такие аккумуляторы этого типа как Sony VTC 4 и 5, LG HE2 и Samsung 25R. Кроме того, мы можем встретить аккумуляторы этого типа в различных агрегатах, например, в электровелосипедах.

Пара слов о размерах батарей

Размер — вторая ключевая характеристика, которую можно узнать из названия конкретного аккумулятора. Чаще всего используются аккумуляторы “18650”. Первые 2 цифры обозначают диаметр батареи, а следующие 2 — длину. Это также относится и к другим аккумуляторам. Батарея 18350 будет почти в 2 раза короче стандартной, 14500 и короче и тоньше, а 26650 намного шире стандартной, но той же длины, что и 18650.

Подбор батареи

Теперь, когда мы узнали на какие типы делятся батареи по размерам и внутреннему наполнению, давайте разберемся, как определить, какая батарея подойдет к вашему конкретному моду.

Общие размеры для вейпов

Большинство модов, которые сейчас представлены на рынке, предполагают использование аккумуляторов 18650, но есть некоторые исключения. Для очень компактных модов может быть нужен аккумулятор 18350 или 18500, которые различаются длиной. Для более массивных и мощных модов могут потребоваться аккумуляторы 26650, 20700 или 21700, заряда которых хватает на более долгое время, чем у 18650.

Обычно информацию о том, какой требуется аккумулятор, можно найти в инструкции, прилагаемой к вашему устройству, на сайте производителя или в карточке товара, если вы решили купить вейп в интернет-магазине.

Моды на несколько аккумуляторов

Современным вейперам порой бывает нужно слишком много мощности от их устройств. И удовлетворяя запрос потребителя, производители выпускают моды, в которые вставляется не 1 аккумулятор, а 2 или 3. Будьте внимательны, в таком случае надо использовать абсолютно одинаковые аккумуляторы не только по параметрам, но и по сроку использования. Другими словами, как вы их купили и впервые использовали вместе, так и используйте эту пару или тройку вместе до конца. Разряжаться они будут одновременно, соответственно, вы так же и заряжать их будете. Не используете их по отдельности и меняйте их также вместе, если требуется замена.

Почему это важно? Если вы используете мод, который работает от двух или более батарей, то предполагается, что нагрузка на них распределяется равномерно. В случае, если одна батарея старше, она не будет воспринимать нагрузку также хорошо, как та, которая использовалась меньше. В результате более молодая батарея будет брать на себя больше нагрузки. Иногда это заканчивается не очень хорошо.
Еще одна вещь, которую стоит учитывать, заключается в том, что в некоторых модах предполагается последовательное соединение батарей. В этом случае на одну из батарей приходится большая нагрузка, чтобы исправить ситуацию, нужно переставлять батареи местами время от времени.

Безопасность батареи

Если вы уверены, что выбрали батарею, подходящую по типоразмеру в ваш мод, самое время проверить, будет ли безопасно ее использование вместе с этим устройством. Моды с регулируемой мощностью обычно оснащены встроенной защитой, которая не позволит вам слишком сильно нагружать аккумулятор. Однако, про безопасность батареи забывать не следует .

Как узнать безопасна ли батарея?

Ключевым фактором в вопросе безопасности батареи является предельная сила тока, которую вы можете получить от аккумулятора. Обычно эта информация доступна в магазине, где вы приобретали батарею, но также она есть и в интернете. Вам нужно посчитать, сколько ампер вы будете “запрашивать” у аккумулятора. Это можно сделать при помощи закона Ома, поделив мощность на минимальное используемое напряжение. Если вы не хотите считать сами, воспользуйтесь одним из калькуляторов, предлагаемых в интернете.

Регулируемые и нерегулируемые моды

До сих пор мы говорили о так называемых регулируемых модах, то есть устройствах с переменными мощностью и/или напряжением, в которых защитные функции не дадут вам сделать ничего опасного.

Также есть и нерегулируемые моды, о которых у нас есть отдельная статья. Для таких устройств рекомендации выше гораздо важнее. Вы должны быть уверены, сколько просите тока от своего аккумулятора, и убедиться, что он не превышает безопасное значение.

Нужную величину мы опять же будем считать по закону Ома, как отношение максимального напряжения к сопротивлению спирали или испарителя. Но вы также можете воспользоваться специальным калькулятором, чтобы проверить себя.

Последовательное или параллельное соединение в нерегулируемых модах

У нерегулируемых модов, в которые устанавливается 2 и более батарей, есть еще один нюанс, который стоит учитывать, — как соединяются аккумуляторы: последовательно (на одной стороне аккумуляторного отсека разноименные концы батарей) или параллельно (батареи устанавливаются одинаково).

Если мы имеем дело с последовательным, то напряжение удваивается, а предельная сила тока не меняется. Если же говорим о параллельном соединении, то напряжение остается без изменений, а сила тока распределяется между батареями одинаково.

Параллельное соединение считается более безопасным, но любители больших облаков пара обычно предпочитают последовательное подключение аккумуляторов.

Выбираем отличную батарею для вейпа

Теперь, когда мы знаем все, что нужно знать о безопасности, поговорим о том, а как из нескольких вариантов аккумуляторов выбрать лучший, по каким критериям мы можем об этом судить.

Важных критериев не так уж много: емкость, предельная сила тока и температура аккумулятора при работе. В идеале нам нужна батарея с высокой емкостью, высоким током, которая работает без сильного нагревания. Но идеала не существует и тут тоже нужно пойти на компромисс.

Емкость батареи — это число, которое стоит рядом с буквами мАч (mAh), По этому параметру можно судить о том, как долго батарея будет работать между зарядами в идеальных условиях. Например, батарея 2000 мАч будет отдавать ток силой 1А непрерывно в течении 2 часов, но так никогда не бывает. Поэтому этот пункт служит больше для сравнения батарей: у какого аккумулятора емкость больше, тот заряжать понадобится реже. Но максимальная емкость обычно накладывает ограничения на предельный ток.

Как мы узнали ранее, это значение говорит нам о том, ток какой силы мы можем извлекать из аккумулятора продолжительное время. В вейпинге очень популярны высокотоковые аккумуляторы 20 — 30А, аккумуляторы с током выше встречаются реже.

Низкая температура аккумулятора

Батареи IMR и INR нагреваются в процессе работы меньше, чем другие виды аккумуляторов. Однако вейперы чаще предпочитают батареи с никелем из-за их высокой выходной мощности при той же безопасности, что и марганцевые.

Покупка батарей

Доверие к заявленному максимуму

Как мы уже определили, параметром, определяющим безопасность использования батареи, является предельная сила тока. Но можем ли мы верить тому значению, что указано на упаковке? Как правило, даже если на батарее заявлено 30А, то это значение никогда не достигается, значениям же меньше верить можно.

Батареи выглядят довольно просто: часто они одноцветные, а маркировка напечатана прямо на них. Поэтому их часто подделывают. Самый надежный способ избежать этого, а значит, обезопасить себя, совершать покупки только в надежных магазинах.

Хорошее зарядное устройство

Помимо того, что аккумуляторы должны быть качественными, от надежного производителя, вам стоит обратить внимание и на то, как вы их будете заряжать. Правильное зарядное устройство защитит ваши аккумуляторы от перезаряда. Самое главное, чтобы зарядное устройство автоматически отключалось, когда батареи полностью заряжены.

Обратите внимание на то, что вы можете у нас на сайте купить зарядные устройства производителя Nitecore — одного из лучших производителей зарядных устройств.

Действительно ли вам нужен мод со съемными аккумуляторами?

В этой статье мы собрали все самое важное, о чем стоит помнить при использовании мода, позволяющего менять аккумуляторы. Эти устройства предлагают много преимуществ, в частности большую автономность, за счет того, что вы можете взять с собой запасные заряженные аккумуляторы.

Однако, если вы не хотите разбираться с тем, подходит этот аккумулятор вам или нет, а плюсы описываемых в статье модов вам особо не важны, просто выберите устройство со встроенной батареей, ведь они работают также хорошо.

Вам также может быть интересно:

Если вам понравилась статья, поделитесь ей с друзьями

Битва тяжеловесов или выбираем высокотоковые литиевые аккумуляторы

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о высокотоковых аккумуляторах, в частности о Samsung INR18650-25R 2500mah и LG INR18650HG2 3000mah, предназначенных для электронных сигарет или электроинструмента. Также в обзоре будет принимать участие LiFePO4 аккумулятор A123 APR18650M1A 1100mah, но просто для сравнения, т.к. это немного другой тип химии и другая емкость. Полноценного тестирования не будет, извиняйте, так как пропало желание собирать нормальный нагрузочный стенд, но вместо этого я помучаю банки максимальным паспортным током в 18А. Если интересно, выдержат ли они тест и как себя поведут, то милости прошу под капот кат…
Upd, цены для России (Украины, Белоруссии) ниже
Доставка почтой Нидерландов за €14 (около двух недель)

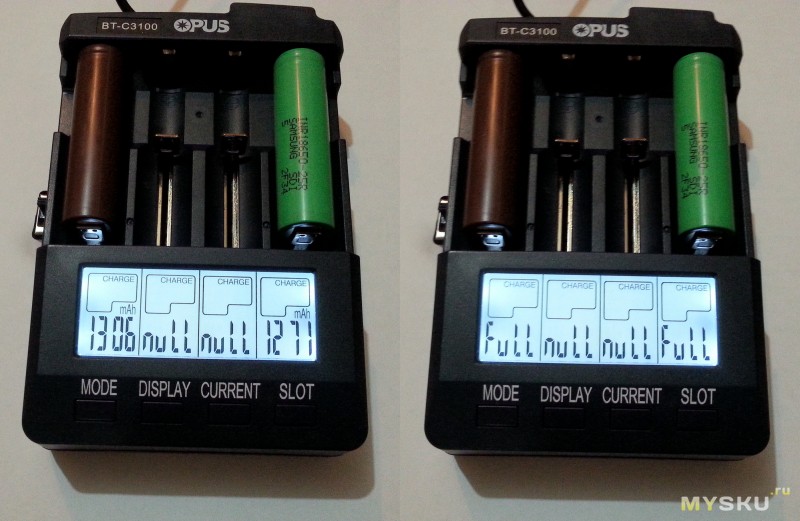

Общее фото:

Немного информации об испытуемых аккумуляторах:

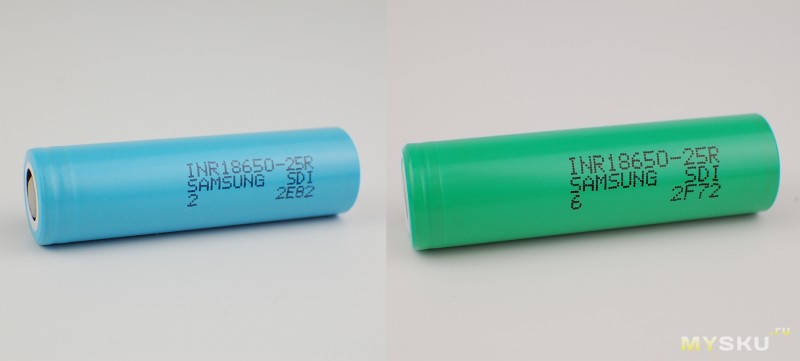

Есть два типа Samsung INR18650-25R 2500mah — в голубой (25R2) и зеленой (25R5) термоусадке. Мне достался вариант в зеленой термоусадке – это новинка 2015 года, у нее больше жизненный цикл и другой процент содержания «химии». По заверениям производителя, зеленые Самсоны выдерживают более 250 циклов заряд/разряд на токе 20А, поэтому если есть возможность, то выбирайте зеленые Самсоны!

Также по некоторой информации, у банок LG много отказов, какой-то технологический дефект, поэтому производство их приостановлено в октябре-ноябре. Правда это или нет – точно не знаю, слухи. Самсоны и Лыжи были предоставлены магазином Ncon.nl для обзора. Лифешки были куплены в российском магазине Enecrosse и добавлены в обзор просто для сравнения.

Классификация банок по токоотдаче:
Поскольку единой классификации аккумуляторов по максимальной токоотдачи нет, то я решил сделать свою классификацию и в дальнейшем буду придерживаться ее:
— обычные/низкотоковые аккумуляторы – привычные банки с максимально разрешенным током до 5А. Это популярные Samsung ICR18650-26FM/28A/30B/32A, Sanyo UR18650FM/ZY, Sanyo/Panasonic NCR18650B/BF/BL, LG ICR18650D1/E1/F1L и т.д.
— среднетоковые – предназначены для устройств с потреблением не выше 10А. В основном это новинки 2015г с модернизированной химией Sanyo/Panasonic NCR18650GA/BD/PF/PD, LG INR18650MJ1, Samsung INR18650-35E
— высокотоковые – выдерживают нагрузку от 10А и выше. Это банки для электронных сигарет, электроинструмента, о них и пойдет речь в данном обзоре, список моделей см. ниже.

Основные модели высокотоковых 18650 Li-Ion аккумуляторов:

— Sanyo UR18650W2 1500mah (20А макс.)
— Sanyo UR18650RX 2000mah (20А макс.)
— Samsung INR18650-20R 2000mah (22А макс.)
— Samsung INR18650-25R 2500mah (20А макс.)
— Samsung INR18650-30Q 3000mah (15А макс.)
— LG INR18650HB6 1500mah (30А макс.)
— LG INR18650HD2 2000mah (25А макс.)
— LG INR18650HE2 2500mah (20А макс.)
— LG INR18650HE4 2500mah (20А макс.)
— LG INR18650HG2 3000mah (20А макс.)
— SONY US18650VTC3 1600mah (30А макс.)
— SONY US18650VTC4 2100mah (30А макс.)
— SONY US18650VTC5 2600mah (30А макс.)
— A123 SYSTEMS APR18650M1A 1100mah (30А макс.)


Официальные спецификации:

Samsung INR18650-25R 2500mah:

LG INR18650HG2 3000mah:

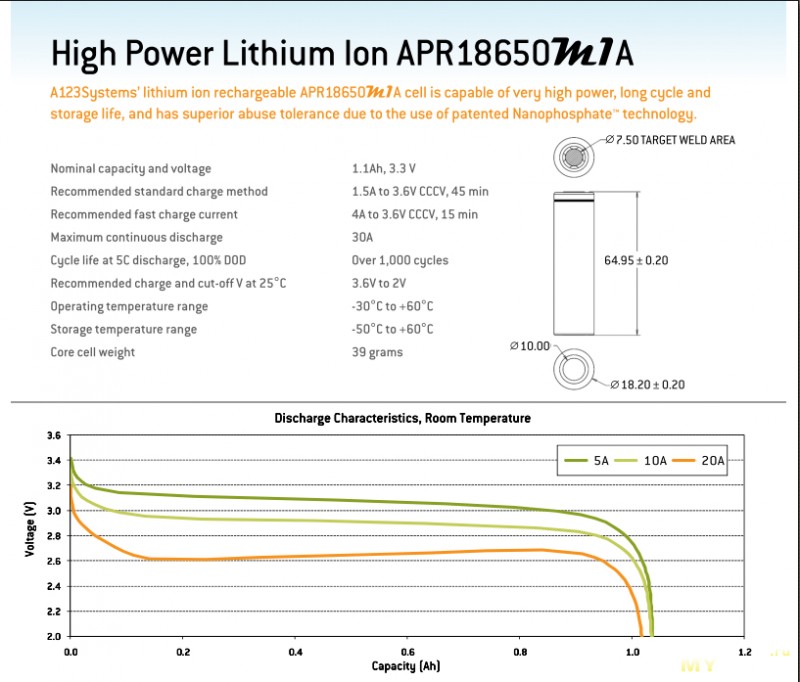

A123 Systems APR18650M1A 1100mah:

Внутреннее сопротивление, замеренное Opus’ом (просто для интереса):

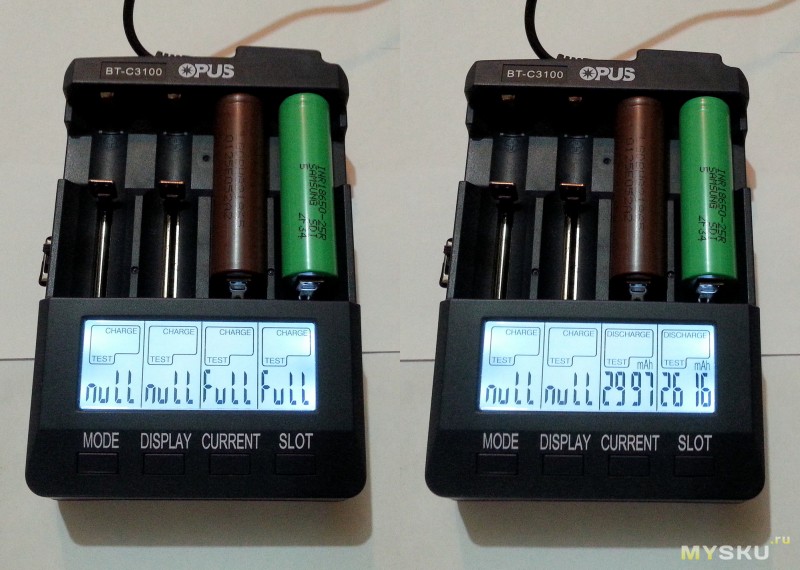

Емкость аккумуляторов (Opus разряжает до 2,9V):

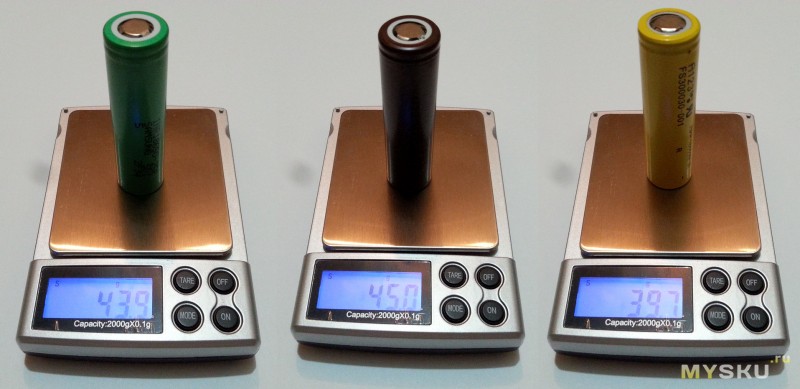

Вес:

Сравнение в компараторах:

Теперь сравним наших подопечных в популярных компараторах на токах 5А/2А (Samsung в голубой термоусадке):


Результаты при разряде током 2А/5А до 3V:

Как видим, что при 2А, что при 5А, Лыжи выглядят предпочтительнее Самсонов – лучше держат нагрузку, а вот по отданной емкости не все так однозначно. Не забываем, что в компараторе разряд до 3V, т.е. часть емкости осталось невостребованной.

Общее сравнение в компараторе на токе 5А со своими собратьями (Соньки включать не буду, т.к. не входят, да и очень много подделок, ну и по графикам схожи с Самсонами 25R):

Таблица результатов при разряде небольшим током 5А до 3V:
Samsung INR18650-25R 2500mah (голубые) -> 2295mah (8,011Wh)
Lg INR18650HE2 2500mah -> 2242mah (7,819Wh)
Lg INR18650HG2 3000mah -> 2622mah (9,185Wh)
Lg INR18650HE4 2500mah -> 2304mah (7,980Wh)
Samsung INR18650-20R -> 1857mah (6,518Wh)
Lg INR18650HD2 2000mah -> 1897mah (6,636Wh)

Демонстрация нагрузочных способностей аккумуляторов:

Ну и в завершение мое тестирование под большой нагрузкой (в среднем 17-18А). К сожалению, проигрыш в ежемесячном конкурсе отбил все желание собирать мощный нагрузочный стенд, а профессиональных зарядников у меня нет, поэтому тестировать я буду по-простому – советским измерительным прибором Ц4340 с максимальным током измерения 25А, привычным трехрегистровым вольтметром и примитивной нагрузкой в виде 5Вт керамических резисторов.

Для начала о приборе Ц4340:

Это довольно удачный и точный стрелочный прибор с аналоговой шкалой, выпущенный в 1980г. Как видим, высчитывать придется все вручную. Но благодаря тому, что в приборе всего одна основная шкала и число целых единиц кратно 5, то проблем с высчитыванием нет, все измерения высчитываются очень быстро. Чтобы не было недопонимания, приведу пару примеров, заодно и сравним показания с электронным амперметром:

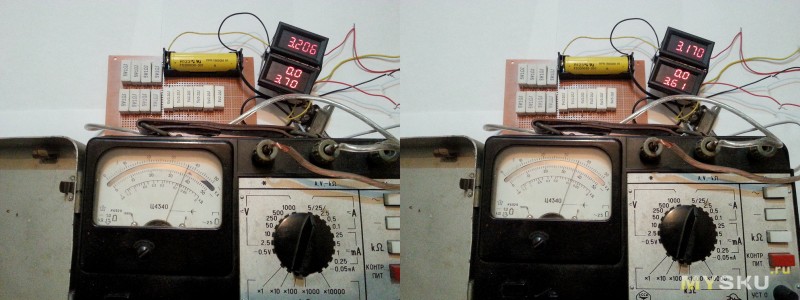

Калибровка с пределом в 5А. Как видим, переключатель диапазонов включен на 5А, следовательно, вся шкала от 0 до 50 – 5А. Другими словами, цифра 10 на шкале – 1А, цифра 30 — 3А.

В нашем случае стрелка остановилась на отметке 37, что означает 3,7А. Электронный двухрегистровый амперметр показывает тоже 3,7А. Во втором случае также, отметка 36 – 3,6А.
Для измерения тока до 25А, необходимо переставить щуп из среднего гнезда в правое, с отметкой 25А. При этом шкала будет иметь предел 25А, т.е. отметка 10 на шкале – 5А, отметка, к примеру, 30 – 15А.

В нашем случае стрелка остановилась на отметке чуть меньше 10, т.е. около 5А. Электронный двухрегистровый амперметр показывает 4,91А. Погрешность совсем небольшая.

Важное примечание: просадку напряжения на испытуемых аккумуляторах не принимайте в серьез, т.к. стенд собран «на соплях» из первых попавшихся деталей, на которых при серьезных токах идет большое падение напряжения, ибо только контакты холдера нагревались до 90°С. А в цепи еще два контакта измерительных щупов и два контакта силового выключателя, который также неплохо нагревался. Ну и падение напряжения в самих самодельных щупах.

Данное тестирование направлено прежде всего для сравнения просадки напряжения аккумуляторов при одинаковых условиях!

Теперь непосредственно тестирование.

Методика тестирования простая – замер напряжения на банке через определенные промежутки времени и сравнение полученных результатов. В качестве отсчета будем использовать популярный кухонный таймер. Отключение нагрузки за 3-5 секунд до конца, плюс полминуты на восстановление банки и замер напряжения на ней.
Нагрузка небольшим током (7А) Samsung INR18650-25R 2500mah:

Нагрузка небольшим током (7А) LG INR18650HG2 3000mah:

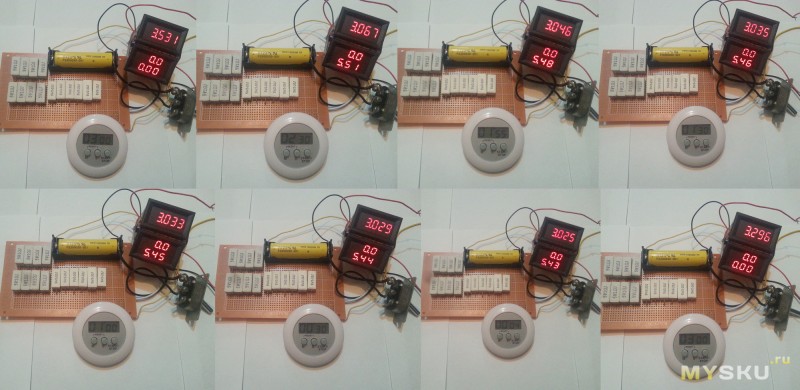

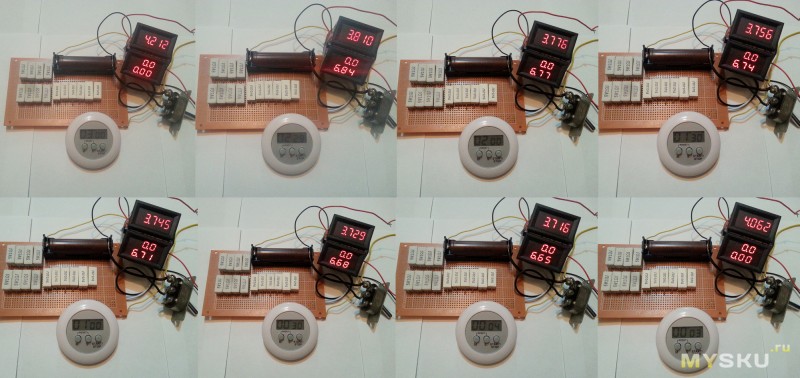

Нагрузка небольшим током (6А) A123 APR18650M1A 1100mah:

Подведем примерные итоги:

Как видим, Самсоны и Лыжи идут в ровень, в пределах погрешности. Лифешка стабильно держит одно напряжение, что не удивительно, ведь высокие токи отдачи — это их вотчина. Теперь посмотрим, как будут вести себя банки на токах 16-18А, близких к максимальным 20А. Методика тестирования немного поменялась. Теперь время теста будет не 3 минуты, а 4,5 минуты, плюс полминуты на восстановление и замер напряжения (нагрузка будет отключаться за 30 секунд до конца таймера). Также будет замер спустя 10 секунд после подключения нагрузки. Ну и теперь только стрелочный прибор в качестве амперметра и трехрегистровый вольтметр для измерения напряжения на банке. Поскольку токи не хилые, то резисторы и аккумуляторы нагреваются довольно быстро, поэтому был добавлен вентилятор для охлаждения стенда. По личным ощущениям, нагрев банок до 70 — 75°С, ибо спустя минуту после отключения нагрузки, аккумулятор вынимать сложно, температура на грани болевого порога (пирометр может немного врать). Без принудительного обдува они могут нагреться до 80°С, что уже выходит за паспортные рамки…

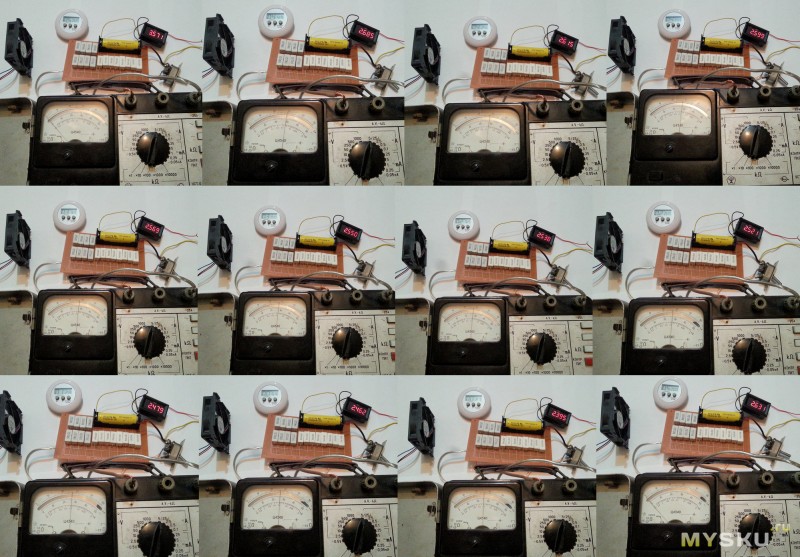

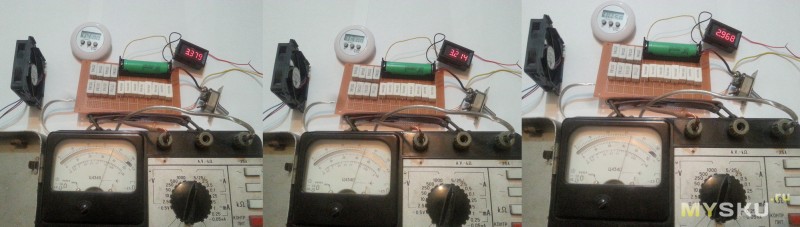

Нагрузка большим током (18А) Samsung INR18650-25R 2500mah:

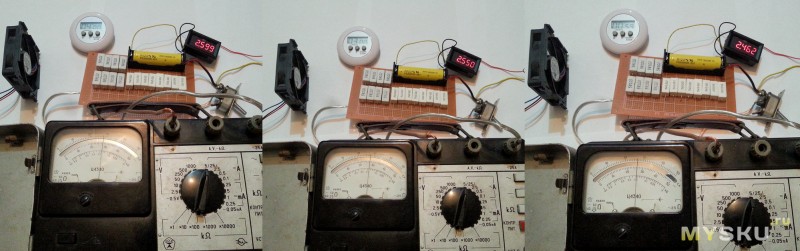

Вот более понятная картинка с выборкой через 1/2/4 минуты:

Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Самсон — 66°С, резюки — 127°С):

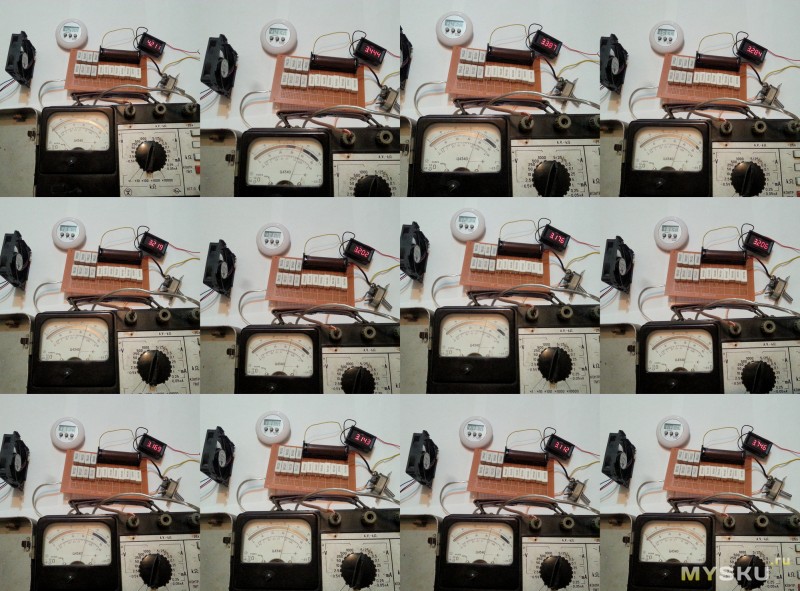

Нагрузка большим током (18А) LG INR18650HG2 3000mah:

Более понятная картинка с выборкой через 1/2/4 минуты:

Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Лыжа — 69°С, резюки — 140°С):

Нагрузка большим током (15А) A123 APR18650M1A 1100mah:

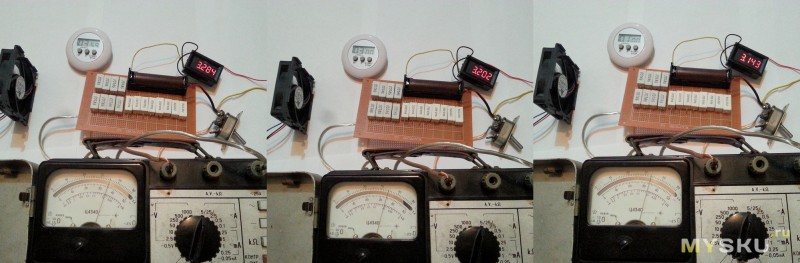

Более понятная картинка с выборкой через 1/2/4 минуты:

Нагрев аккумуляторов и резисторов спустя 4 минуты после начала теста (Лифешка — 61°С, резюки — 100°С):

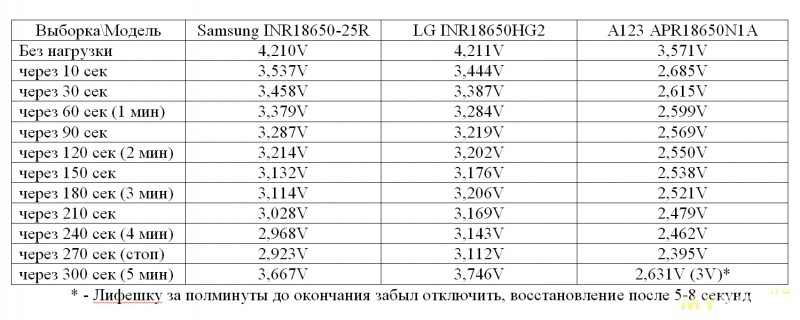

Подведем примерные итоги:

Поэтому можно сделать вывод о том, рабочее напряжение при таких токах около 3,2V (сделаем поправку на некачественные комплектующие), что в принципе неплохо. Явных лидеров нет, Лыжи выигрывают за счет большей емкости. Конечно, в конце теста разница по напряжению 0,2V, но разница не столь значительная. С другой стороны, разница по стоимости банок небольшая, да и есть прирост емкости без ухудшения ТТХ, даже наоборот, поэтому все же я свой голос отдаю Лыжам, :-). Хотелось бы, конечно, пощупать и Соньки, но пока нет возможности…

А вот сколько залилось после всех этих манипуляций:

Дата производства:
Я уже писал о расшифровке некоторых банок в своей статье о «кастрации» аккумуляторов, здесь те же стандартные маркировки:

Банка Samsung имеет следующие обозначения:
INR18650-25R 2F34, что означает
— INR18650-25R – наименование модели
— первая цифра – филиал компании, где произведена батарея (не интересна)
— вторая цифра – это год выпуска: Y-2005, L-2006, P-2007, Q-2008, S-2009, Z-2010, B-2011, C-2012, D-2013, E-2014, F-2015, G-2016, H-2017 и т.д…
— третья цифра – это месяц выпуска: 1 – январь, 2 – февраль, 9 – сентябрь …… A – октябрь, B – ноябрь, C – декабрь
— четвертая цифра – это неделя выпуска банки: 1, 2, 3, 4 и 5
Итого: дата производства Samsung INR18650-25R 2F34 – 4 неделя марта 2015 года (довольно свежие)

Банка LG имеет следующие обозначения:
LGDBHG21865 O125EO52A2 (нужны первые четыре символа), т.е.:
— LGDBHG21865 – пусть будет наименование модели и форм-фактор (HG2/1865)
— первая буква — это год выпуска: J – 2010, K – 2011, L – 2012, M – 2013, N – 2014, O – 2015 и т.д.
— следующие три цифры – это день выпуска: 040 (40 день), высчитывать неудобно…
Итого: дата производства LG LGDBHG21865 O125EO52A2 – 5 мая 2015 года

Типичное применение аккумуляторов:
— электронные сигареты – я думаю многие «парильщики» уже используют эти банки, ибо оригинальные Соньки найти проблематично.
— электроинструмент – шуруповерты, дрели, перфораторы
— мощные «кастомизированные» фонари, особенно с повышающим драйвером

Плюсы:
+ высокотоковые, реальная токоотдача в 18-20А
+ хорошая честная емкость (особенно у лыж)
+ свежие аккумуляторы и быстрая доставка (за полторы недели где-то доехали)
+ нет подделок
+ усиленный плюсовой контакт

± низкий порог разряда в 2,5V (с одной стороны — большинство потребителей отключаются при 3V, но с другой при максимальных токах просадка очень большая и чтобы не снижать ресурс банки, желательно иметь с заниженным порогом разряда)

Минусы:
— чуток великовата цена (магазин европейский, расчет в евро)

Вывод: отличные аккумуляторы, новые LG просто находка для «тяжелой» работы…

Котяшка:


Кому интересно, еще обзоры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Отправить ответ

avatar
  Подписаться
Уведомление о
