Плавких предохранителей маркировка: Плавкие предохранители и плавкие вставки Apator, Legrand, АВВ, ИЭК. Технические характеристики, описание, фотографии продукции и стоимость

Содержание

Плавкие предохранители и плавкие вставки Apator, Legrand, АВВ, ИЭК. Технические характеристики, описание, фотографии продукции и стоимость

Плавкие вставки (Керамические предохранители) используют для защиты сигнальных, силовых и управляющих электрических цепей и схем от коротких замыканий и перегрузок.

Классификация плавкие вставки (Керамические предохранители)

  • напряжению (зачастую 250, 400, 500, 690в)
  • по номинальному току
  • типу (геометрическим размерам)

Одной из главных характеристик плавких вставок является временная характеристика срабатывания.

Подразделение плавких вставок по временной характеристике

  • сверхбыстрые плавкие вставки (Ultra rapid)
  • быстрые
  • стандартные
  • с временной задержкой или замедленные (time-lag, slow acting)

Маркировка плавких вставок (предохранителей)

  • Плавкие вставки медленные: Маркировка aM, TDZ или стилизованное изображение улитки. Плавкие вставки (предохранители) с временной задержкой (time-lag, slow acting) — как в основном используются для защиты цепей электродвигателей, имеющих большие пусковые токи.
  • Плавкие вставки (предохранители) без временной задержки- gG/gL, gTr — маркировка
  • Предохранители с уменьшенным временем срабатывания (Quick acting – плавкие вставки) – F — маркировка, flink – используют, в основном, в цепях управления.
  • Плавкие вставки с уменьшенным временем срабатывания (ultra rapid). uberflink, silized, FF, gR, aR, gS, DZ – маркировка или графическое изображение диода Сверхбыстрые предохранители (плавкие вставки) – используют, в основном, для защиты интегральных схем и полупроводниковых приборов.

Расшифровка маркировки предохранителей

gG означает, что данное устройство назначено для использования в области отключающей способности.

Первая буква

  • g — полный диапазон. Предохранители для защиты от токов короткого замыкания и перегрузки.
  • a — частичный диапазон. Плавкие вставки для защиты от токов короткого замыкания.

Вторая буква

  • M — Плавкие вставки для цепей электродвигателей и отключающих устройств.
  • B — Предохранители для защиты горного оборудования.
  • L — Предохранители для защиты кабелей и распределительных устройств.
  • Tr — Плавкие вставки для защиты транформаторов
  • R — Предохранители для защиты полупроводников.

Пример маркировки предохранителей

  • gR — (быстрые плавкие вставки) защита полупроводников от короткого замыкания и перегрузки.
  • gG/gL — защита линейных цепей от перегрузки и короткого замыкания

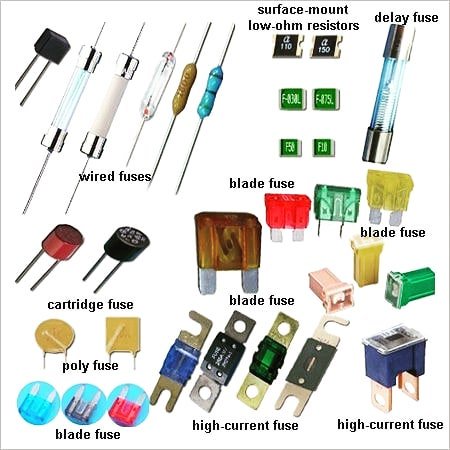

Плавкие предохранители: описание, назначение, типы

Плавкие предохранители – два основных типа

В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель.

Разделяют низковольтные и плавкие высоковольтные предохранители.

Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР.

Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер.

Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.

Применение предохранителей ПН и ПР

Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин. Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения.

В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче. В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.

Плавкие предохранители: устройство

Основой предохранителя является так называемая плавкая вставка. Именно она перегорает при перегрузке или коротком замыкании. Для погашения дуги, образующейся при перегорании вставки, вставку окружают дугогасящим приспособлением. В предохранители ПН это камера с мелкозернистым кварцевым песком. В предохранители ПР это фибровый трубчатый патрон.

 Плавкие предохранители пробочного типа

Отдельно хочется остановиться на предохранителях пробочного типа.

Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя.

После аварии, кнопка взводит предохранитель в рабочее положение.

Подключение плавкого пробочного предохранителя

В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.

Важно! Особенностью подключения пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.

Плавкие предохранители и их номиналы

Номиналы плавких предохранителей выбираются по наименьшим расчетным токам электросети или отдельных электрических цепей.

Если вы меняете предохранители на автоматические выключатели (АВ), то номинал АВ должен быть на шаг больше номинала предохранителя. Например, смотрите фото:

Примечания

Все плавкие предохранители, должны быть подписаны с указанием их номиналов и назначения.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Предохранители плавкие на SMD плату 0,25а 0,5а 1а 2а 3а 5а LittelFuse

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Маркировка плавкого предохранителя Обозначение на корпусе предохранителя Ток срабат. Сопр. предохр. Рабочее напряжение предохранителя Постоянная времени срабат. Постоянная времени срабат. 10 In Время срабатывания при токе Склад Заказ
0466.250.NRHF D 0,25A 0,69 Oм 125В 0,0022
0466. 375NRHF E 0,375A 0,375 Oм 125В 0,0045 0,0001
0,03 сек (0,75 A)
0466.500NRHF F 0,5A 0,2405 Oм 63В 0,006
0,0003
0,03 сек (1,0 A)
0466001. NRHF H 1A 0,09950 Oм 63В 0,0035 0,0016 0,02 сек (3,0 А)
0466002.NRHF N 0,03985 Oм 63В 0,23 0,167 0,025 сек (6,0 А)
0466003. NRHF P 0,02625 Oм 32В 0,70 0,34 0,04 сек (9,0 А)
466 005.NRHF T 0,011 Oм 24В 0,2 сек (15,0 А)
Цены в формате  . pdf,  .xls Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук  перегораемых предохранителей типоразмера 1206.

Размеры чип предохранителей типоразмера 1206

Плавкие предохранители предназначены для однократной защиты цепей аппаратуры от перегрузок по электрическому току. Плавкие предохранители обладают высоким быстродействием. Время срабатывания плавкого предохранителя при трехкратной перегрузке составляет всего 0,2 сек. Основным недостатком плавких предохранителей, можно назвать их невозможность повторного использования после срабатывания. Этого свойства лишены самовосстанавливающиеся предохранители. Быстродействие перегораем плавких предохранителей порядком выше чем у самовосстанавливающихся. Температура окружающей среды не оказывает существенного влияния на работу характеристики срабатывания предохранителя. Плавкие предохранители выпускаются в высоковольтном исполнение. Высоковольтные плавкие предохранители используются для защиты входных цепей питания наряду с газоразрядниками и варисторами или ESD супрессорами.

Диапазон рабочих температур предохранителей на плату — 55…+ 90°С

Время токовые характеристики плавких предохранителей на плату

Технические характеристики и маркировка плавких чип предохранителей LittelFuse

Производитель предохранителей на плату — LITTELFUSE.

Корзина

Корзина пуста

Условные обозначения предохранителей

Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.

Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.

Плавкие предохранители

В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.

Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи. В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).

Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.

В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2. 727–68.

Обозначение предохранителя

В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F. Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.

Причины перегорания плавкого предохранителя

Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.

Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).

Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана. Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.

Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.

Плавкие предохранители

Устройство. Плавкие предохранители предназначены для защиты электрических цепей от токов короткого замыкания и токов перегрузок. На вагонах используют плавкие трубчатые предохранители. При одинаковых отключаемых токах мощность электрической дуги в высоковольтных цепях больше, чем в низковольтных. Поэтому конструкции плавких предохранителей для разных цепей различны.

Высоковольтный трубчатый предохранитель (рис. 91) состоит из фибровой трубки 5, на концы которой надеты и закреплены винтами 4 латунные колпачки 3. К этим колпачкам в их торцовой части припаяна плавкая вставка 1 из медной проволоки соответствующего диаметра. Внутренняя полость колпачков заполнена асбестовой ватой 7, а трубка между изолирующими асбестовыми шайбами 6 заполнена мраморной крошкой 2 или кварцевым песком.

Латунные колпачки плавких предохранителей входят в пружинящие контактные зажимы, закрепленные на изоляционных основаниях.

При увеличении тока в защищаемой цепи выше допустимого значения проволока плавится, разрывая цепь. Под действием высокой температуры фибра и мраморная крошка выделяют значительный объем газа, повышая давление в трубке, что способствует быстрому гашению электрической дуги. Номинальный ток, на который рассчитан плавкий предохранитель, указан на латунном колпачке. Такой ток предохранитель может выдерживать в течение длительного времени.

Низковольтный предохранитель ПР-2 состоит из разборного закрытого патрона (без наполнителя) и плавкой вставки в виде цинковой пластины, имеющей сужения, в которых вставка плавится при прохождении по ней тока свыше номинального значения.

В одном и том же патроне могут быть установлены плавкие вставки на разные номинальные токи, но не превышающие номинального тока патрона. Например, в патрон, рассчитанный на 15 А, могут быть вставлены вставки на 6, 10 и 15 А.

Недостатком плавких предохранителей являются зависимость времени сгорания плавкой вставки от значения протекающего по ней тока: чем больше ток, тем скорее она сгорает. При большом токе вставка сгорает почти мгновенно. Однако малые перегрузки плавкие предохранители выдерживают неопределенно длительное время, так как значение тока, расплавляющего вставку, зависит от ряда трудно учитываемых условий (температура окружающей среды, изменение площади сечения плавкой вставки вследствие коррозии и пр. ). По этой причине плавкие предохранители не могут защищать электродвигатели от небольших токов перегрузки, которые тем не менее при длительном воздействии способны вывести двигатель из строя. Поэтому защита двигателей осуществляется главным образом реле (электромагнитными — тяговых, тепловыми — мотор-компрессоров), а плавкие предохранители защищают их лишь от токов короткого замыкания.

Другой существенный недостаток плавких предохранителей — однократность действия, что приводит к необходимости смены предохранителя или плавкой вставки после срабатывания.

Высоковольтные предохранители 1 (рис. 92, а) защищают высоковольтные вспомогательные цепи вагона. Их устанавливают в блоке БП на задней стенке кабины машиниста в пружинящих зажимах 2 из фосфористой бронзы, прикрепленных к изоляционным основаниям. Предохранители закрываются кожухами с откидными крышками 3 с подпружиненным замком. Номинальное напряжение предохранителя 900 В.

Рис. 91. Трубчатый предохранитель
Рис. 92. Блок высоковольтных предохранителей: а — внешний вид; б — монтажная схема

Наряду с рассмотренными предохранителями применяют неразборные предохранители в фарфоровых трубках.

Монтаж блока высоковольтных предохранителей на вагоне Е осуществляют согласно схеме, показанной на рис. 92, б.

Предохранители имеют маркировку в соответствии с номерами проводов электрических цепей, которые они защищают.

Низковольтные предохранители защищают вспомогательные низковольтные цепи и цепи управления вагона. На вагонах Е их устанавливают на задней стенке кабины машиниста в щитках.

На изоляционной панели 2 щитка (рис. 93, а) закреплены пружинящие зажимы 3, в которых установлены плавкие предохранители 4. Токоподводящие провода вводят в ящик через овальные отверстия 5 в панели. Панель крепят к металлическому кожуху, который закрывают крышкой 1. Кожух щитка для безопасности

б

Рис 93. Щиток с низковольтными предохранителями:

а — общий вид; б — монтажная схема обслуживающего персонала заземляют. Номинальное напряжение предохранителей 220 В.

Монтаж щитка выполняют в соответствии с приведенной схемой (рис. 93, б).

Уход за предохранителями. Перед осмотром убеждаются в отсутствии напряжения. При осмотре предохранителей убеждаются в надежности контакта предохранителей и контактных зажимов. Недостаточный контакт приводит к нагреву зажимов или колпачков и их обгоранию. Небольшие оплавления зажимов зачищают и шлифуют. Фибровые трубки с трещинами, сколами, прожогом, а также колпачки с вмятинами и поврежденной поверхностью заменяют. Вместо сгоревших плавких вставок предохранителей ставят новые типовые.

Нельзя заменять типовой предохранитель произвольно взятым отрезком проволоки. В противном случае защитные свойства предохранителя будут нарушены и может загореться изоляция проводов.

Колпачки патрона должны обеспечивать надежный контакт с вставкой, для чего необходимо их надежно затянуть и пропаять.

Проверяют надежность присоединения проводов, состояние и крепление петли замка, крышки, пружинных пластинчатых защелок. Убеждаются в отсутствии трещин и изломов крышки. Контролируют надежность присоединения проводов.

На предохранителях должны быть указаны номинальный ток, дата ревизии и индекс электродепо или завода, производившего ревизию.

С течением времени плавкие вставки предохранителей окисляются, что приводит к изменению площадей их рабочего сечения, а следовательно, и номинального тока. Поэтому вставки с просроченной датой ревизии должны быть заменены.

Контрольные вопросы 1. Для чего предназначены плавкие предохранители?

2. По каким электрическим параметрам классифицируют плавкие предохранители?

3. Как устроен трубчатый предохранитель с разборным патроном?

4. Каким образом гасится электрическая дуга, возникающая при сгорании плавкой вставки предохранителя?

5. От чего зависит значение тока сгорания плавкой вставки?

6. Где устанавливают высоковольтные предохранители и какие электрические цепи вагона они защищают?

7. Где устанавливают низковольтные предохранители и какие электрические цепи они защищают?

8. Для чего заземляют кожуха щитков с предохранителями?

9. В чем заключается уход за предохранителями?

⇐Резисторы, электрические печи и индуктивные шунты | Электропоезда метрополитена | Соединительные устройства⇒

Плавкая вставка предохранителя на 100, 80, 40, 30 ампер и другие

Плавкие предохранители – это специальные устройства, размыкающие силовые цепи путем сгорания части проволоки при коротком замыкании или перепаде напряжения в электросети. Они являются слабейшим звеном в электроцепи, и ключевое преимущество такого устройства – это 100% защита и срабатывание, тогда как самые надежные и дорогие аналоги обеспечивают только 99% эффективности.

Перед выбором устройства необходимо учесть ряд особенностей плавких предохранителей:

  • Это одноразовые устройства, которые сгорают в процессе срабатывания. После первого срабатывания они должны быть заменены на новые;
  • Их стоимость максимально низкая и не превышает 30 грн за самые дорогие ножевые устройства;
  • Замена предохранителя занимает не более минуты Вашего времени.

Как определить, что плавкий предохранитель сработал?

Каждый предохранитель оснащается стальной проволокой или нитями разного сечения внутри, которые показывают предельную нагрузку для проводов. Как только по прибору проходит нагрузка, выше номинальной, нить перегорает и цепь размыкается.

Такое устройство, рассчитанное на высокие перегрузки с проволокой широкого диаметра, обладает своеобразными грузиками, которые помогут сгоревшему участку упасть, не образуя электродугу.

Большинство держателей обладают световыми индикаторами, которые подскажут о том, что вставка перегорела и нуждается в замене. Сам же процесс замены осуществляется при помощи специальной рукояти и является абсолютно безопасным и простым.

Где используется плавкий предохранитель?

Сфера их применения чрезвычайно широка, как в цепях с большими нагрузками на производстве, так и в цепях с маломощным оборудованием. Некоторые модели техники уже имеют встроенные плавкие предохранители, которые защищают электрооборудование от скачков энергии.

При этом, для средних нагрузок в пределах 2-3 кВт использовать такие типы предохранителей не выгодно из-за одноразовости, поэтому в жилых помещениях чаще встречаются автоматы.

Покупая плавкие устройства, нужно обратить внимание на:

  • Специфику сферы применения устройства;
  • Климатического исполнения;
  • Типа электросети;
  • Подходящего размера и толщины проволоки для выбранного напряжения сети.

Цилиндрические – до 32А

Цилиндрические низковольтные устройства – то цилиндры из стекла, в которых натянута тонкая проволока. На обеих концах цилиндра находятся железные наконечники. Плюсом таких изделий является полнейшая защита токоведущих элементов.

Прекрасно подходит для использования в коммутационных аппаратов в цепи электродвигателя. К тому же, может использоваться в силовых полупроводниковых устройствах.

Ножевые – до 1250А

Это самый популярный вид предохранителей для применения в промышленности на электрических установках.

Сегодня такие изделия изготавливаются в диэлектрических корпусах, которые надежно защищены от ударов тока при касаниях и являются совершенно безопасными.

Особенности держателей для предохранителей

Особенности держателей заключаются в следующем:

  • На каждом изделии указывается маркировка основы и габарита для вставок;
  • Держатели ПВР и ПР имеются для ножевых и цилиндрических вставок;
  • Обозначение 3р либо 1р – это количество полюсов и посадочных мест;
  • Зачастую держатели устанавливаются на DIN-рейки.

Где купить плавкий предохранитель в Украине?

Интернет-магазин ptukr.com предлагает высококачественные плавкие предохранители от лучших мировых и украинских производителей по самым выгодным ценам в Украине. У нас Вы найдете оборудование для сетей с разным напряжением и мощностью, которые способны обеспечить 100% защиту оборудования от коротких замыканий и перепадов напряжения.

При необходимости, мы предоставим Вам консультации по выбору оборудования и возможной замене предохранителя своими руками.

Отметим, что предохранители являются одноразовыми, поэтому рекомендуется всегда иметь несколько штук в запасе. Их стоимость очень доступна, поэтому такой запас не ударит по Вашему семейному бюджету.

Плавкие предохранители



Плавкий предохранитель представляет собой однополюсный коммутационный аппарат, предназначенный для защиты электрических цепей от сверхтоков; действие его основано на плавлении током металлической вставки небольшого сечения и гашении образовавшейся дуги.

Ценными свойствами плавких предохранителей являются:

  • простота устройства и, следовательно, низкая стоимость;
  • исключительно быстрое отключение цепи при КЗ;
  • способность предохранителей некоторых типов ограничивать ток КЗ.

Следует, однако, указать, что:

  • характеристики предохранителей таковы, что они не могут быть использованы для защиты цепей при перегрузках;
  • избирательность отключения участков цепи при защите ее предохранителями может быть обеспечена только в радиальных сетях;
  • автоматическое повторное включение цепи после ее отключения предохранителем возможно только при применении предохранителей многократного действия более сложной конструкции;
  • отключение цепей плавкими предохранителями связано обычно с перенапряжениями;
  • возможны однополюсные отключения и последующая ненормальная работа участков системы.

Поэтому в электроустановках свыше 1 кВ предохранители имеют ограниченное применение; их используют в основном для защиты силовых трансформаторов, измерительных трансформаторов напряжения и статических конденсаторов.

Плавкий предохранитель состоит из следующих основных частей: изолирующего основания или металлического основания с изоляторами, контактной системы с зажимами для присоединения проводников, патрона с плавкой вставкой. Большинство предохранителей имеет указатели срабатывания той или иной конструкции.

Предохранители характеризуют номинальным напряжением, номинальным током и номинальным током отключения. Следует различать номинальный ток плавкой вставки и номинальный ток предохранителя (контактной системы и патрона). Последний равен номинальному току наибольшей из предназначенных к нему вставок. Для предохранителей переменного тока с номинальным напряжением от 3 до 220 кВ включительно установлены следующие значения номинальных токов:

Номинальные токи предохранителей, А. …..8; 10; 20; 32; 40; 50; 80; 160; 200; 320; 400

Номинальные токи плавких вставок, А……2; 3,2; 5; 8; 10; 16; 20; 32; 40; 50; 80; 160; 200; 320; 400

Номинальные токи отключения, кА……2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40

Под номинальным током отключения следует понимать наибольшее допускаемое действующее значение периодической составляющей тока КЗ, отключаемого предохранителем при определенных условиях. Отечественные аппаратные заводы выпускают плавкие предохранители для напряжений до 110 кВ включительно.

Наибольшая температура частей предохранителя, заряженного любой из предназначенных для него плавких вставок, не должна превышать значений, указанных в табл.1 при температуре воздуха +40°С.

Таблица 1

Наибольшие допустимые температуры частей предохранителей

Защитные характеристики плавких предохранителей

Защитные характеристики представляют собой зависимости времени плавления tпл или времени отключения цени tот от соответствующих значений тока, неизменного во времени (рис. 1).

Рис.1. Примерный вид защитных характеристик плавких предохранителей

Интервалы времени установлены в пределах от 0,01 с до 1 ч. Защитные характеристики предохранителей необходимы для координации их действия с действием других предохранителей и выключателей. Они могут быть получены только при испытании и сообщаются заводами-изготовителями по запросам. Как видно из рисунка, по мере увеличения номинального тока плавкой вставки характеристики смещаются вправо. Значение тока, при котором плавкая вставка предохранителя плавится в течение 1 ч, должно быть более 130% и менее 200% номинального тока вставки.

Коммутационная способность предохранителей

Предохранитель должен отключать при наибольшем рабочем напряжении любой ток в пределах от тока, плавящею вставку в течение 1 ч, до номинального тока отключения независимо от момента начала КЗ, т.е. при любой асимметрии тока. При этом не должны иметь место разрушения патрона или повреждения частей предохранителя.

Газогенерирующие плавкие предохранители

Газогенерирующие плавкие предохранители (их называют также стреляющими предохранителями) предназначены для наружной установки в устройствах 35 и 110 кВ.

Рис.2. Патрон газогенерирующего плавкого предохранителя типа ПВТ-35

На рис.2 показан патрон предохранителя типа ПВТ-35 (предохранитель выхлопной для защиты силовых трансформаторов и линий напряжением 35 кВ). В корпус патрона 1 помещены трубки 2 и 3 из винипласта, соединенные между собой стальным патрубком 4, а также плавкая вставка 5, прикрепленная одним концом к токоведущему стержню 6, а вторым — к гибкому проводнику 7 с наконечником 8.

Рис.3. Газогенерирующий плавкий предохранитель типа ПВТ-35

Патрон устанавливается на основании предохранителя (рис.3), состоящем из цоколя 1, двух опорных изоляторов 2 с головками — верхней 3 и нижней 4 с зажимами для крепления проводников. На нижней головке укреплен контактный нож 5, снабженный пружиной и сцепленный с наконечником патрона. При перегорании плавкой вставки контактный нож освобождается и, откидываясь под действием пружины, тянет за собой гибкий проводник. Под действием дуги стенки винипластовых трубок выделяют газ, давление в патроне повышается и дуга гасится в потоке газа, вытекающего из патрона через нижнее отверстие, а также через клапан бокового отверстия патрубка. Срабатывание предохранителя сопровождается звуковым эффектом, похожим на ружейный выстрел. Гибкий проводник выбрасывается из патрона. Между контактным ножом и концом трубки образуется воздушный промежуток, обеспечивающий изоляцию в месте разрыва. Номинальный ток отключения предохранителя типа ПВТ-35 составляет 3,2 кА.

Кварцевые предохранители

Кварцевые предохранители изготовляют для напряжений 6, 10 и 35 кВ для внутренней и наружной установки. Они относятся к группе токоограничивающих предохранителей.

Рис.4. Патрон кварцевого предохранителя типа ПКТ-10

Патрон предохранителя типа ПКТ для напряжений 3-35 кВ (рис.4) представляет собой фарфоровую или стеклянную трубку 1, плотно закрытую металлическими колпачками 2. Внутри трубки помещена плавкая вставка 3 в виде одной или нескольких параллельно включенных тонких медных проволок. В нижнем колпачке предусмотрен указатель срабатывания предохранителя 4. Патрон заполнен мелким кварцевым песком.

Длина проволок и, следовательно, длина патрона определяются номинальным напряжением. Поскольку градиент восстанавливающейся электрической прочности промежутка в кварцевом песке относительно невелик, длина проволоки должна быть велика. Чтобы поместить ее в патроне, приходится навивать проволоку винтообразно.

Характеристики тугоплавких вставок из меди (температура плавления 1080°С) могут быть улучшены напайкой капель олова или свинца, температура плавления которых значительно ниже (соответственно 200 и 327°С). При расплавлении металла напайки он растворяет в себе медь, вследствие чего вставка быстро разрушается при температуре значительно более низкой, чем температура плавления основного материала вставки.

Свойства материала, наполняющего патрон токоограничивающего предохранителя, существенно влияет на работу последнего.

Наполнитель должен удовлетворять следующим требованиям:

  • отводить тепло от плавкой вставки в нормальном рабочем режиме;
  • не выделять газа под действием высокой температуры дуги;
  • обладать достаточной электрической прочностью после разрыва цепи.

Как показал опыт, этим требованиям в наибольшей мере отвечает кварцевый песок.

Процесс отключения цепи токоограничивающим предохранителем при КЗ протекает следующим образом. При большом токе тонкая проволока плавится и испаряется в течение долей полупериода почти одновременно по всей длине. Зажигается дуга. Вследствие высокой температуры газа в канале дуги образуется местное давление (давление в патроне практически не повышается).

Ионизованные частички металла выбрасываются в радиальном направлении в зазоры между песчинками кварца. Здесь они быстро охлаждаются и деионизуются. Сопротивление дуги увеличивается настолько быстро, что ток резко снижается, не достигнув своего максимального значения, а напряжение на дуговом промежутке повышается (рис.5).

Рис.5. Осциллограммы тока и напряжения
при отключении предохранителем типа ПКТ
тока 20 кА при напряжении 6 кВ

Как видно из осциллограммы, напряжение у зажимов предохранителя превышает напряжение сети вследствие появления ЭДС самоиндукции, направленной согласно с напряжением сети. Коммутационные перенапряжения, возникающие при отключении цепи плавкими предохранителями, не должны превышать следующих значений:

Номинальное напряжение, кВ……3..6..10..20..35

Наибольшее допустимое перенапряжение по отношению к земле, кВ……16..26..40..82..126

Для ограничения перенапряжений принимают различные меры: применяют вставки ступенчатого сечения по длине, что затягивает процесс их плавления и удлинения дуги; параллельно основным рабочим вставкам включают вспомогательные вставки с искровым промежутком. В последнем случае при расплавлении рабочих вставок и резком повышении напряжения пробивается искровой промежуток вспомогательной вставки, которая также сгорает. Максимальное напряжение при этом уменьшается.

Токоограничивающая способность кварцевых предохранителей

Токоограничивающая способность кварцевых предохранителей характеризуется зависимостью наибольшего мгновенного значения пропускаемого предохранителем тока от периодической составляющей тока КЗ. Характер этой зависимости показал на рис.6.

Рис.6. Характеристики токоограничения кварцевых предохранителей

Наклонная прямая iуд дает значение ударного тока, соответствующего току Iп0 при отношении X/R=15,7 (Тa=0,05с). Наклонные прямые, обозначенные imax, определяют наибольшие мгновенные значения тока, пропускаемого предохранителями с номинальными токами плавких вставок Iном1, Iном2, Iном3 и т. д. Как видно из рисунка, ограничение тока имеет место при отключаемом токе Iп0, превышающем некоторое минимальное значение, зависящее от номинального тока вставки. Чем меньше последний, тем заметнее токоограничивающее действие предохранителя.

Кварцевые предохранители для защиты измерительных трансформаторов напряжения типа ПКН имеют неограниченную отключающую способность и могут быть установлены в РУ 6, 10, 35 кВ станций, подстанций большой мощности. Они отличаются от обычных кварцевых предохранителей типа ПК материалом плавкой вставки, изготовляемой из константановой проволоки с четырехступенчатым сечением. При КЗ плавление проволоки происходит ступенями. При этом сопротивление четвертой ступени (относительно большого сечения) служит в основном для ограничения тока КЗ до значений, соответствующих номинальному току отключения предохранителей типа ПК.

Выбор плавких предохранителей

При выборе плавких предохранителей руководствуются следующими условиями.

1) Номинальное напряжение предохранителя должно соответствовать поминальному напряжению установки.

2) Номинальный ток вставки должен быть выбран так, чтобы она не расплавлялась в утяжеленном режиме, когда рабочий ток имеет наибольшее значение. Вставка не должна также плавиться в переходных режимах, например при включении силового трансформатора, когда броски намагничивающего тока достигают 8-10-кратного значения номинального тока трансформатора. У измерительных трансформаторов напряжения бросок намагничивающею тока достигает 150Iном. Наконец, номинальный ток вставки должен быть выбран так, чтобы обеспечить избирательности отключения при КЗ.

3) Номинальный ток отключена предохранителя не должен быть меньше периодической составляющей тока КЗ (действующего значения за первый период), т.е. Iоткл.ном≥Iп0

Значение наибольшего мгновенного тока, пропускаемого токоограничивающими предохранителями, не должно превышать допустимых токов аппаратов в защищаемой части сети.



% PDF-1.4 % 15 0 объект > эндобдж xref 15 97 0000000016 00000 н. 0000002305 00000 н. 0000002443 00000 н. 0000002594 00000 н. 0000002987 00000 н. 0000004186 00000 п. 0000004256 00000 н. 0000004325 00000 н. 0000004392 00000 п. 0000004421 00000 н. 0000004460 00000 н. 0000004528 00000 н. 0000005368 00000 н. 0000005578 00000 н. 0000005600 00000 н. 0000006184 00000 п. 0000006405 00000 н. 0000007933 00000 п. 0000007955 00000 п. 0000008152 00000 н. 0000009366 00000 п. 0000009576 00000 н. 0000010129 00000 п. 0000011784 00000 п. 0000011806 00000 п. 0000013255 00000 п. 0000013277 00000 п. 0000013537 00000 п. 0000013824 00000 п. 0000015427 00000 п. 0000015449 00000 п. 0000017142 00000 п. 0000017164 00000 п. 0000017446 00000 п. 0000017723 00000 п. 0000018070 00000 п. 0000018301 00000 п. 0000019652 00000 п. 0000019674 00000 п. 0000021454 00000 п. 0000021476 00000 п. 0000022175 00000 п. 0000022976 00000 п. 0000025654 00000 п. 0000025763 00000 п. 0000025874 00000 п. 0000025968 00000 п. 0000026095 00000 п. 0000026206 00000 п. 0000026296 00000 п. 0000027224 00000 н. 0000028155 00000 п. 0000028248 00000 п. 0000028377 00000 п. 0000028488 00000 п. 0000028571 00000 п. 0000030316 00000 п. 0000030407 00000 п. 0000030499 00000 п. 0000030591 00000 п. 0000030683 00000 п. 0000030774 00000 п. 0000030865 00000 п. 0000030958 00000 п. 0000031049 00000 п. 0000031141 00000 п. 0000031231 00000 п. 0000031323 00000 п. 0000031414 00000 п. 0000031505 00000 п. 0000031598 00000 п. 0000031689 00000 п. 0000031782 00000 п. 0000031874 00000 п. 0000032080 00000 п. 0000032171 00000 п. 0000032263 00000 п. 0000032355 00000 п. 0000032447 00000 п. 0000032538 00000 п. 0000032629 00000 н. 0000032722 00000 п. 0000032813 00000 п. 0000032905 00000 п. 0000032995 00000 н. 0000033087 00000 п. 0000033179 00000 п. 0000033271 00000 п. 0000033365 00000 п. 0000033457 00000 п. [* + [sF # J1z * zo 䞮! Z) / U (M2 [z

10шт Littelfuse SMD 0603 Быстродействующий предохранитель 2.5A 32V 046702.5 Код маркировки O: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что он подходит, введя номер своей модели.
  • Торговая марка: Littelfuse, Серия: 467
  • Максимальное номинальное напряжение: 32 А, Номинальный ток: 2,5 А, Код маркировки: O
  • Корпус: Улучшенная высокотемпературная подложка
  • Номинальное значение прерывания: 35 А при 32 В постоянного тока, номинальное сопротивление холоду: 0,022 Ом
  • Открытие: очень быстродействующее (FF), размер упаковки: 0603 (1608), номер детали: 046702,5
]]>
Технические характеристики изделия
Фирменное наименование T&F Elec
Вес изделия 0.353 унции
Количество позиций 10
Номер детали SMD Fast Fuse 2.5A 32V
Код UNSPSC 32000000

Часто задаваемые вопросы по предохранителям

Как выбрать предохранитель?

Предохранители

— это устройства защиты от перегрузки по току, то есть они предназначены для работы в нежелательных условиях перегрузки по току. Следовательно, в условиях нормальной нагрузки предохранитель должен пропускать нормальный рабочий ток цепи без размыкания, что также называется ложным размыканием. Однако, когда происходит перегрузка по току, предохранитель должен отключать перегрузку по току в соответствии с конструкцией и выдерживать напряжение на предохранителе после внутренней дуги и размыкания для полного отключения. Чтобы правильно выбрать предохранитель, следует учитывать такие критерии, как номинальное напряжение, номинальный ток, условия перегрузки и время срабатывания, а также другие факторы.Посетите нашу веб-страницу, посвященную технологии предохранителей, чтобы узнать, как правильно выбрать предохранитель. Кроме того, посетите инструмент параметрического поиска Eaton, чтобы получить помощь в выборе предохранителя с некоторыми основными входными данными.

Каков номинал усилителя или силы тока?

Номинальный ток в амперах или амперах — это номинальный ток определенного предохранителя. Номинальный ток предохранителя определяет допустимый ток, который предохранитель может выдерживать без размыкания при определенных условиях испытания. На каждом предохранителе указан его текущий номинал.Этот рейтинг может быть идентифицирован с помощью цифрового, буквенного или цветного кода. Коды маркировки можно найти в паспорте каждого продукта.

Что такое рейтинг прерывания?

Отключающая способность, обычно называемая и также известная как «отключающая способность» или иногда упоминаемая как «номинальная мощность при коротком замыкании». Номинальное значение отключения — это максимальный доступный ток при номинальном напряжении, который устройство может безопасно размыкать без разрыва. Отключающая способность предохранителя должна быть равна или больше доступного тока короткого замыкания цепи, чтобы обеспечить предусмотренную защиту.

В чем разница между одноразовым предохранителем и самовосстанавливающимся предохранителем?

Как одноразовый предохранитель, так и самовосстанавливающийся предохранитель с положительным температурным коэффициентом могут использоваться для максимальной токовой защиты цепей. Одноразовые предохранители обеспечивают защиту от перегрузки, открываясь только один раз, создавая одноразовое положительное отключение. Восстанавливаемый предохранитель может обеспечить защиту от перегрузки по току в нескольких ситуациях с перегрузкой по току, не требуя замены после каждого события. PTC переключается из состояния низкого сопротивления в состояние высокого сопротивления во время перегрузки по току, но допускает прохождение некоторого остаточного тока через устройство.Для получения дополнительной информации и визуальных эффектов сбрасываемых устройств щелкните здесь.

Могу ли я заменить одноразовый предохранитель на предохранитель с положительным температурным коэффициентом или самовосстанавливающийся предохранитель? Они взаимозаменяемы?

Восстанавливаемый предохранитель PTC может заменить одноразовый предохранитель, но они не являются взаимозаменяемыми сразу. Несмотря на то, что они похожи и обеспечивают защиту от перегрузок по току, они обеспечивают разные характеристики защиты и по-разному ведут себя в различных условиях окружающей среды. Учитывая эти различия, каждую технологию рекомендуется оценивать независимо, чтобы обеспечить надлежащую защиту.Для получения дополнительной информации о восстанавливаемых предохранителях Eaton PTC щелкните здесь.

Что такое предохранитель с наконечником?

Цилиндрический предохранитель в стеклянном или керамическом корпусе с металлическими торцевыми крышками, которые служат точками подключения для облегчения установки и извлечения. Предохранители с наконечником часто называют патронными предохранителями.

Как установить предохранитель на печатной плате?

Большинство предохранителей Eaton с наконечниками поставляются с опцией с осевыми выводами, которая позволяет устанавливать предохранитель на печатной плате.Eaton также предлагает полную линейку держателей предохранителей и зажимов предохранителей, которые рекомендуются для установки предохранителя с наконечником на печатной плате. Здесь вы найдете полную линейку продуктов.

Какие стандарты регулируют предохранители?

UL и IEC — два основных органа по стандартизации, которые разрабатывают стандарты, регулирующие предохранители. Кроме того, существуют другие агентства по стандартизации, которые зависят от страны и используют стандарты МЭК с дополнительными требованиями конкретной страны, такими как VDE, CCC, Semko, PSE.

Что такое МЭК?

Международная электротехническая комиссия — ведущая в мире организация по подготовке и публикации международных стандартов для всех электрических, электронных и связанных с ними технологий. Эта организация является независимым агентством, состоящим из технических и национальных комитетов, которые разрабатывают многочисленные стандарты. Однако они не одобряют или не сертифицируют свои стандарты. Множество различных национальных организаций или 3 сторон часто предоставляют одобрение опубликованных стандартов IEC.

Что такое UL?

UL — это глобальная сертификационная компания, которая устанавливает стандарты безопасности для электрических коммерческих, промышленных и потребительских товаров. Это организация по стандартизации 3 rd , которая также оценивает, может тестировать и предоставлять одобрение продукции, соответствующей их стандартам.

Что такое CSA и чем он отличается от рейтинга cURus?

Группа CSA (Канадская ассоциация стандартов) координирует работу с предприятиями, организациями и органами по разработке кодексов и стандартов на продукцию. CSA является руководящим органом, занимающимся разработкой стандартов для Канады.Знак CSA может быть применен после тестирования, сертификации и получения одобрения CSA. CURus похож в том, что продукт все еще тестируется и оценивается в соответствии со стандартом CSA, однако сертификация предоставляется через UL.

Обозначение предохранителей

ИДЕНТИФИКАЦИЯ ПРЕДОХРАНИТЕЛЕЙ

На предохранителях нанесена маркировка. Печать на предохранителе идентифицирует физический размер, тип предохранителя и номинал предохранителя.

Для идентификации предохранителей используются четыре различных системы. Системы старые военное обозначение, новое военное обозначение, старое коммерческое обозначение и новое коммерческое обозначение. Здесь представлены все четыре системы, поэтому вы сможете для идентификации предохранителя независимо от того, какое обозначение напечатано на предохранителе.

Возможно, вам придется заменить открытый предохранитель, который определяется одной системой, на исправный предохранитель. это определяется другой системой.Системы обозначений довольно просты для поймите и сделайте перекрестные ссылки, как только вы с ними познакомитесь.

СТАРОЕ ВОЕННОЕ НАИМЕНОВАНИЕ

На рис. 2-8 показан предохранитель со старым военным обозначением. Таблицы в нижней части на рисунке показаны коды напряжения и тока, используемые в этой системе. Верхняя часть цифра — объяснение старого военного обозначения. Цифры и буквы в круглые скобки — это код предохранителя, показанного на рис. 2-8.

Рисунок 2-8. — Обозначение военного взрывателя старого образца.

Старое военное обозначение всегда начинается с буквы «F», что означает предохранитель. Далее набор цифр (02) указывает стиль.

Стиль означает конструкцию и размеры (размер) предохранителя. Следование стилю буква, обозначающая номинальное напряжение предохранителя (G).

Таблица кодов напряжения на рис. 2-8 показывает каждую букву номинального напряжения и ее значение. в вольтах.В показанном примере номинальное напряжение равно G, что означает, что предохранитель должен быть используется в цепи с напряжением 250 вольт или меньше. После этого идет набор из трех цифры и буква «R», обозначающие текущий номинал предохранителя. В «R» обозначает десятичную точку. В показанном примере текущий рейтинг 1R00 или 1,00 ампер. Некоторые другие примеры текущего рейтинга показаны в текущем кодовая таблица на рис. 2-8. Последняя буква в старом военном обозначении (А) указывает номинальная выдержка времени предохранителя.

Хотя старое военное обозначение все еще встречается на некоторых предохранителях, напряжение и текущие рейтинги должны быть «переведены», поскольку они используют буквы для обозначения числовые значения. Военные разработали новое военное обозначение для изготовления взрывателя. идентификация проще.

НОВОЕ ВОЕННОЕ ОБОЗНАЧЕНИЕ

На рис. 2-9 показан пример предохранителя с новым военным обозначением. Предохранитель обозначенный в примере на рис. 2-9, относится к тому же типу, что и предохранитель, используемый в качестве примера в рисунок 2-8.

Рисунок 2-9. — Обозначение военного взрывателя нового типа.

Новое военное обозначение всегда начинается с буквы «F», что означает для предохранителя. Набор чисел (02) рядом с ним указывает на стиль. Номера стилей идентичны тем, которые использовались в старом военном обозначении, и указывают на конструкцию и габариты предохранителя. После обозначения стиля идет одна буква (A), которая указывает номинальную выдержку времени предохранителя.Это тот же код номинальной выдержки времени, что и указано в старом военном обозначении, но положение этой буквы в кодировке изменен, чтобы не путать «А» для стандартной задержки времени с «А» означает ампер. За номиналом выдержки времени следует номинальное напряжение предохранитель (250) В. В старом военном обозначении использовалась буква для обозначения напряжения рейтинг. В новом военном обозначении напряжение обозначается цифрами, за которыми следует «V» означает вольт или меньше.После номинального напряжения ток Рейтинг дается цифрами, за которыми следует буква «А». Текущий рейтинг может быть целое число (1A), дробь (1/500 A), целое число и дробь (1 1 / 2A), a десятичное число (0,250 А) или целое и десятичное число (1,50 А). Если наконечники предохранителя посеребренный, после текущего рейтинга будет стоять буква «S». Если есть используется другое покрытие, номинальный ток будет последней частью предохранителя идентификация.

Как видите, новое военное обозначение понять намного проще, чем старое. военное обозначение.

Вы можете найти предохранитель с одним из коммерческих обозначений.

Коммерческие обозначения довольно легко понять, и на рис. 2-10 показаны старые и новые коммерческие обозначения для того же типа предохранителя, который использовался на рисунках 2-8 и 2-9.

Рисунок 2-10. — Товарные обозначения предохранителей:

СТАРОЕ КОММЕРЧЕСКОЕ НАИМЕНОВАНИЕ

На рис. 2-10, вид A показано старое коммерческое обозначение предохранителя.Первая часть обозначение представляет собой комбинацию букв и цифр (всего три), обозначающую стилевые и временные характеристики. Эта часть обозначения (3AG) является информация, содержащаяся в частях рейтинга стиля и времени задержки военного обозначения.

В показанном примере код 3AG представляет ту же информацию, что и подчеркнутый части F 02 G 1R00 A из рисунка 2-8 (старое военное обозначение) и F 02A 250VIAS с рис. 2-9 (новое военное обозначение).Единственный способ узнать время задержки номинал этого предохранителя можно посмотреть в каталоге производителя или в перекрестной ссылке. список, чтобы найти военное обозначение. В каталоге вы узнаете физический размер, материал, из которого изготовлен предохранитель, и номинальная выдержка времени предохранителя. 3AG Предохранитель представляет собой предохранитель в стеклянном корпусе размером 1/4 дюйма X 1 1/4 дюйма (6,35 мм X 31,8 мм) и имеет стандартную выдержку времени.

За обозначением стиля следует число, которое представляет собой номинальный ток предохранителя (1).Это может быть целое число, дробь, целое число и дробь, десятичная дробь или целое число и десятичное число. После номинального тока следует номинальное напряжение; который в После поворота следует буква «V», обозначающая напряжение или меньше (250 В).

НОВОЕ КОММЕРЧЕСКОЕ НАИМЕНОВАНИЕ

На рис. 2-10, вид B показано новое коммерческое обозначение предохранителей. Это то же самое, что и старое коммерческое обозначение, за исключением стилевой части кодирования.В старом В коммерческой системе стиль представлял собой сочетание букв и цифр. В новом коммерческая система, используются только буквы. В показанном примере 3AG в старой системе становится AGC в новой системе. Поскольку «C» — третья буква алфавита, она используется вместо «3» в старой системе. Еще раз, единственный способ узнать рейтинг выдержки времени стоит поискать эту кодировку в каталоге производителя или использовать список перекрестных ссылок. Остальная часть нового коммерческого обозначения точно так же, как старое коммерческое обозначение.

Q.16 Каковы номинальные значения напряжения, тока и выдержки времени для предохранителя с обозначение

Обслуживание предохранителей и держателей предохранителей | UL

Наш проверенный опыт в области науки и техники безопасности позволяет нам обслуживать всю отрасль производства предохранителей. Наш обширный и гибкий портфель услуг охватывает исследования и разработки, доступ к глобальному рынку, установку и конечное использование. Мы можем одновременно предоставлять решения для доступа к глобальному рынку для знака UL в Северной Америке, а также другие сертификаты для рынков по всему миру. Один процесс сертификации позволяет вам быстрее выходить на рынок. Этот оптимизированный и ускоренный процесс экономит время и деньги благодаря хорошо зарекомендовавшей себя глобальной программе сертификации.

База данных

iQ — это база данных UL с возможностью поиска предохранителей. Эта бесплатная онлайн-база данных дает вам возможность находить, проверять и определять предохранители, выбирая из набора из более чем 10 параметров в соответствии с вашим конкретным применением.

Обзор

Предохранители и держатели предохранителей предназначены для заводской или полевой установки в качестве компонентов конечных устройств или оборудования.Независимо от того, хотите ли вы удовлетворить спрос в быстрорастущих отраслях по всему миру или помочь развивающимся рынкам с повышенным энергопотреблением, безопасность будет по-прежнему оставаться приоритетом в защите электрических цепей.

Предохранители и держатели предохранителей широко используются в самых разных приложениях и установках, включая защиту электрических систем, бытовых приборов, автомобильного, электронного оборудования и фотоэлектрических систем.

Услуги

Мы можем помочь, когда продукция будет оценена в соответствии со следующими стандартами на следующих рынках:

  • Требования японских лабораторий по электробезопасности и экологических технологий к предохранителям Приложение 3 японского стандарта Denan
  • CB Сертификат / Отчет об испытаниях IEC 60127 Миниатюрные предохранители до 600 В
  • CB Сертификат / Отчет об испытаниях IEC 60269 Низковольтные предохранители
  • Канада — CSA C22.2 Стандарты серии № 248
  • U.S. — Предохранители UL 248
  • США — UL 4248 Держатели предохранителей

Область применения

Мы обслуживаем следующие типы предохранителей и держателей:

  • Предохранители класса C
  • Предохранители и держатели предохранителей класса CC
  • Предохранители и держатели предохранителей класса G
  • Невозобновляемые предохранители и держатели предохранителей класса H
  • Возобновляемые предохранители и держатели предохранителей класса H
  • Предохранители и держатели предохранителей класса J
  • Предохранители и держатели предохранителей класса K
  • Предохранители класса L
  • Вставные предохранители (Edison Base, тип C и тип S)
  • Предохранители и держатели предохранителей класса R
  • Полупроводниковые предохранители
  • Дополнительные предохранители
  • Предохранители и держатели предохранителей класса T
  • Тестовые ограничители
  • Предохранители и держатели предохранителей класса CF
  • Предохранители класса CD
  • PV (фотоэлектрические) предохранители и держатели предохранителей
  • Предохранители EV (электромобиль)

Этикетка безопасности ANSI — Осторожно — Электробезопасность

Описание продукта

Предостережение — электробезопасность — тот же предохранитель — Этикетка безопасности ANSI от DuraMark Technologies помогает снизить риск и вероятность травмы, предоставляя четкое направление для замены предохранителя. Использование неподходящего предохранителя может стать причиной возгорания. Эта наклейка с предупреждением помогает предотвратить такие опасности. Разработанный в соответствии со стандартами безопасности ANSI, он имеет жирный желтый заголовок ВНИМАНИЕ, универсальный символ огня и краткий информативный текст. Изготовленный в США из исключительно прочных полиэфирных или поликарбонатных материалов, этикетка DuraMark Caution — Электробезопасность — Тот же предохранитель — Знак безопасности ANSI обеспечивает долговечную четкость и целостность даже в самых суровых условиях.

Предупреждение DuraMark — Электробезопасность — Одинаковый предохранитель — Текст на этикетке безопасности ANSI:

ВНИМАНИЕ! Для постоянной защиты от риска возгорания заменяйте ТОЛЬКО предохранителем того же типа и с безопасными электрическими характеристиками.«

DuraMark Разница

Этикетки высокого качества, предназначенные для защиты от времени и непогоды.

Экологичность:

Промышленные этикетки из полиэстера DuraMark более экологически безопасны, чем виниловые конкуренты. Виниловые этикетки ломаются, выделяя больше токсичных химикатов, чем полиэстер.Производство ПВХ выделяет опасные загрязнители, в том числе винилхлорид, этилендихлорид, ртуть и диоксины.

УФ-защита для наружного использования:

Прозрачный слой ламината из полиэстера защищает отпечатанную этикетку от ультрафиолета и других агрессивных факторов окружающей среды. Этот слой также защищает от истирания и сохраняет четкость и читаемость этикетки в течение многих лет. Высокопигментированные чернила промышленного качества, стойкие к ультрафиолетовому излучению, сохраняют цвета этикеток DuraMark яркими в любых условиях.

Долговечные промышленные чернила:

DuraMark использует только высококачественные промышленные чернила с высоким содержанием пигментов, устойчивых к ультрафиолетовому излучению, для всех этикеток безопасности. Эти чрезвычайно прочные и долговечные чернила безвредны для окружающей среды и не содержат летучих органических соединений или латекса. Чернила, используемые в этикетках DuraMark, также проходят испытание на погружение в морскую среду, которое позволяет использовать их в морской среде.

Сильный постоянный клей:

Использование перманентных акриловых клеев на всех этикетках DuraMark обеспечивает превосходный контакт и длительное соединение на самых разных поверхностях.Эти высокоэффективные клеи обладают высокой стойкостью к нефтехимическим веществам, кислотам, органическим растворителям, маслам и детергентам.

Диапазон экстремальных температур:

Этикетки безопасности DuraMark прошли испытания на устойчивость к экстремальным температурам. Они были разработаны для работы в диапазоне температур от -40 ° F до + 302 ° F и подвергаются сертификации в суровых условиях, например, 7 дней при 248 ° F.

Сделано в США:

Приобретая защитные этикетки у DuraMark Technologies, вы поддерживаете производство «Сделано в США», обеспечивая при этом высочайшее качество и лучшие цены, покупая их прямо на принтере.


Не случайно этикетки и декали DuraMark обладают превосходной адгезией, долговечностью и четкостью. Мы создали их именно для этого.Поскольку мы ориентируемся на отрасли, в которых требуются прочные, устойчивые к атмосферным воздействиям этикетки, мы понимаем, что означает отказ этикеток для бизнеса, производительности, затрат и имиджа бренда. Вот почему лейблы DuraMark этого не делают. Фактически, средний срок службы наших этикеток в три раза превышает средний по отрасли. Свяжитесь с нами, если у вас есть какие-либо индивидуальные декали!

Тест за тестом этикетки DuraMark сохраняют качество печати и адгезию более десяти лет.

Паспорта материалов

Характеристики декали DuraMark

Все этикетки промышленной безопасности DuraMark изготовлены из лучших в своем классе уникальных запатентованных материалов, которые обеспечивают долгий срок службы и отличную читаемость в различных областях применения. Чтобы гарантировать нашим клиентам максимальную отдачу от конкретного использования, DuraMark предлагает 2 типа обработки поверхности в зависимости от необходимости экономичной маркировки или самой прочной этикетки для самых суровых условий.

Стандартные (глянцевые)
Этикетки из полиэстера значительно более долговечны и устойчивы к усадке и другим проблемам, чем виниловые. Стандартный глянцевый полиэфирный ламинат — отличное решение для экономичных промышленных этикеток, которые остаются читаемыми со всех сторон. Полиэфирное покрытие подходит для всех внутренних и наружных применений, которые не подвержены сильному истиранию. Общая толщина этикеток: 5 мил

Сверхпрочный (матовый)
Ламинирование поликарбонатом — наиболее прочное покрытие для этикеток.Он в 5 раз толще полиэстера и создает матовую поверхность без бликов. Поликарбонат чрезвычайно устойчив к истиранию и другим агрессивным факторам окружающей среды. Для обеспечения максимальной стойкости этикеток в жестких условиях выберите ламинирование из поликарбоната. Общая толщина этикетки: 10 мил

Материал Приложение Макс. Температура (° F) Мин. Температура (° F) Сопротивление истиранию Гидравлическое сопротивление Влагостойкость Сопротивление температурному циклу Устойчивость к тепловому старению Атмосферостойкость Сопротивление чистке под высоким давлением Лист технических данных
Стандартный (глянец) внутри / снаружи 302 -40 Отлично Отлично Отлично Отлично Отлично Отлично Отлично Лист данных материала
для тяжелых условий эксплуатации (матовый) внутри / снаружи 302 -40 Отлично Отлично Отлично Отлично Отлично Отлично Отлично Лист данных материала

Пользовательское поле

Сигнальное слово Осторожно

Прямоугольник формы

Ориентация по горизонтали

Опасность поражения электрическим током

Имеется пиктограмма Да

Тип ANSI

ссылка / этикетка-предостережения с символом

Что означает маркировка на предохранителе? — MVOrganizing

Что означает маркировка на предохранителе?

Маленькие предохранители обычно определяют скорость элемента с помощью таких маркировок, как F, M, T и т. Д., В то время как более крупные плавкие предохранители определяют скорость элемента с помощью таких маркировок, как gL, gG, aM и т. Д.В некоторых предохранителях используются такие термины, как медленный, быстродействующий, номинальный двигатель и т. Д.

Как прочитать этикетку предохранителя?

Первые буквы (TT, T, M, F, FF) говорят вам, какой это тип предохранителя:

  1. FF = быстро быстро. Очень быстрое действие. (также известный как Anti Surge)
  2. F = Быстро. Быстрое действие. (также известный как Anti Surge)
  3. M = средний. «Нормальная» или очень короткая задержка.
  4. T = Время. Задержка по времени или медленный удар.
  5. TT = Время Время. Долгая задержка или очень медленный удар.

Как маркируются предохранители?

Примечание. Многие предохранители с небольшими картриджами имеют дополнительную маркировку на торцевых крышках. Обычно это либо; серийный номер, номер детали или отметки об одобрении продукта (см. таблицу 3 ниже). Поскольку эти предохранители больше по размеру, на корпусе предохранителя обычно печатается гораздо больше информации. …

Как определить предохранитель?

Найдите на предохранителе надпись «Class RK1». Эти предохранители можно распознать по форме картриджа или лезвиям, используемым для установки в паз.Найдите на предохранителе надпись «Class RK5». Эти предохранители можно узнать по круглому корпусу с лезвиями, к которым они могут быть прикреплены болтами, или в его патронной версии.

Что означает цифра на предохранителе?

Автомобильные предохранители имеют цветовую маркировку в зависимости от мощности. Например, стандартный синий предохранитель рассчитан на 15 ампер, желтый — на 20 ампер, а зеленый — на 30. Вы можете купить их в любом магазине автозапчастей и на хорошо оснащенных станциях технического обслуживания. Примечание: если ваш новый предохранитель перегорит вскоре после его установки, у вас могут быть проблемы в этой цепи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
