виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки.

Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

• простота монтажных работ;
• мобильность;
• доступность коммуникаций для модернизации или ремонта;
• возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
• масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться.

Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться.

Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.

   В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

3. Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

1. Подготовительные работы.
2. Крепление короба.
3. Укладка кабелей.
4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

1. Разобрать, сняв с него верхнюю крышку.
2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.

   Крепить короб лучше всего через каждые 50 см

3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.

   Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.

   Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.

   Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.

Оцените статью: Поделитесь с друзьями!

фото, видео рекомендации как выбрать и установить своими руками

Автор Aluarius На чтение 7 мин. Просмотров 655 Опубликовано 16.12.2015

Открытая проводка – это самый простой способ создать электрическую разводку внутри помещений. В настоящее время предпочтение отдается так называемым кабель-каналам или по-другому пластиковым коробам, куда и размещаются электрические провода и кабели. И это понятно, ведь пластиковый короб для проводов – оптимальное решение. Этот элемент открытой разводки полностью соответствует нормам и требованиям не только электро-, но и пожарной безопасности, что является основным условием эксплуатации любых линий электропередач, а тем более внутренних.

Проведение электропроводки в пластиковом коробе

Плюс ко всему чисто с эстетической стороны вопроса настенный пластиковый короб для соединения проводов смотрится в разы привлекательнее, чем гофрированный шланг или открытая проводка. Правда, необходимо отметить, что среди трех вариантов открытой электропроводки – установка кабель-канала является самым сложным и трудоемким процессом. И еще один немаловажный момент. Огромное разнообразие пластиковых коробов под проводку, а это размеры, конструкции и так далее, является тем фактором, при котором полностью отсутствуют какие-то строгие и жесткие правила их монтажа. А так как отсутствуют правила установки, то все, что связано с процессом монтажа пластиковых коробов, можно свести к простым рекомендациям.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Основные размеры кабель-каналов

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Внимание! Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

Декоративный пластиковый короб под дерево

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели. Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Внимание! Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

Для подрезки кабель канала подойдет острый нож

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

• Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
• Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

• Сначала высверливаются отверстия в задней панели.
• Она устанавливается на стену, через отверстия карандашом делается разметка.
• По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
• Производится крепление саморезами.

Оптимальный вариант крепления пластикового короба, если это позволяет основание – жидкие гвозди

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

Схема-изображение комплектующих для кабель каналов

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Внимание! Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки

И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

пластиковые, металлические, соединительные и декоративные

На чтение 9 мин Просмотров 225 Опубликовано 01.09.2019 Обновлено 28. 08.2019

Любое помещение, особенно жилое, имеет систему электроснабжения. Она обеспечивает работу электрических приборов и освещения. Для создания электросети используются разные проводники – кабели, шнуры, провода. Они могут монтироваться открытым и скрытым способом. Во всех случаях для дополнительной защиты изделия применяются специальные короба и кабели, которые не допускают механического воздействия, а также уменьшают негативное воздействие окружающей среды. В продаже можно найти различные виды таких изделий со своими отличиями, требованиями к эксплуатации и характеристиками.

Что такое короб для электропроводки

Кабель-канал для проводки

Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

• Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
• Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

Когда проводники проложены в основание, наверх надевается верхняя часть и закрывается. Она должна надежно фиксироваться и легко открываться. Важно заранее в магазине проверить этот факт, иначе эксплуатировать изделие будет проблематично.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

• Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
• Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
• Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
• Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:

• Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
• Повышенная пожароопасность. Древесина может загореться от малейшей искры.
• Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Изделия из дерева практически не используются. Но если владелец дома решил их поставить, следует обработать короба специальными защитными средствами.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

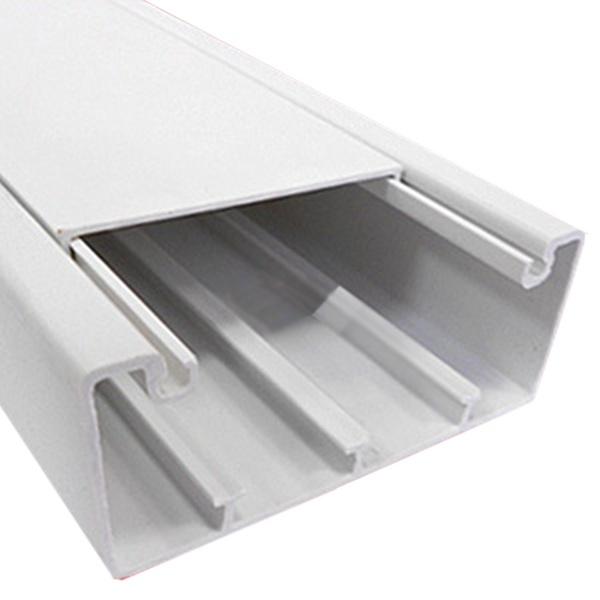

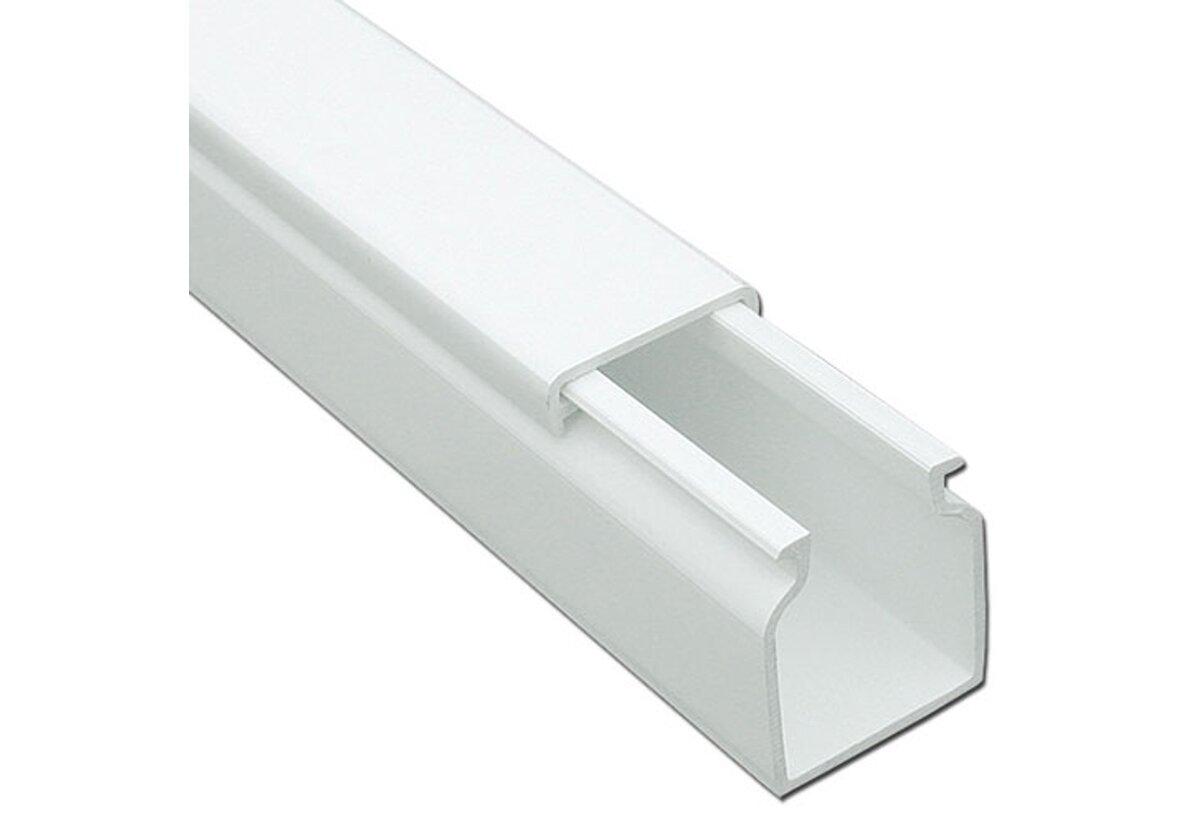

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

• Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
• Массовость производства пластмассовых изделий благодаря развитости современных технологий.
• Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
• Устойчив к механическим воздействиям.
• Непроводимость электрического тока.
• Возможность применения в условиях повышенной влажности.
• Простота подключения и протяжки проводов.
• Не требуется специальный инструмент.
• Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Монтаж разных видов каналов

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Вывести уложенную под плинтус электропроводку можно в любой удобной пользователю точке. Важным визуальным преимуществом является окраска таких коробов. Обычно их делают под дерево, благодаря чему их сложно отличить от обычного деревянного плинтуса.

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Критерии выбора каналов

Виды соединений кабель-каналов

Для правильного выбора короба электрического для электропроводки нужно учитывать ряд факторов.

• Размеры приспособления. Провод должен без трудностей умещаться в канал, но при этом не должно оставаться большое количество места. Также заранее нужно продумать, сколько кабелей будет помещено в один канал.
• Материал короба. Определяется местом установки, климатическими условиями, финансовыми возможностями покупателя.
• Короба для электропроводки имеют определенную длину. Рекомендуется их брать с небольшим запасом.
• В случае укладки кабелей в доме рекомендуется брать легкие короба из пластика или металла, подходящие под дизайн помещения.
• Обязательно потребуется приобрести дополнительную фурнитуру (фиксаторы, соединительные элементы). Она позволит надежно закрепить короб на поверхности.
• Все крепежные детали и заглушки для расключения должны быть на месте. Важно проверить, открывается ли короб для кабеля руками. Мастер не должен прилагать больших усилий, чтобы снять верхнюю часть.
• Внешний вид должен подходить под цвета комнаты, розеток, выключателей.

Не следует открывать электромонтажные кабель-каналы острыми предметами, такими как нож или отвертка. Они могут поцарапать короба, даже если они металлические. Также может быть поврежден сам кабель и его изоляция.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления

Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Рекомендации по монтажу

Схемы соединения кабель-каналов

Соблюдение инструкции по монтажу является обязательным пунктом при проведении работ. Есть ряд советов и рекомендаций, которые помогут облегчить установку и сделать ее более надежной.

• Стена перед установкой короба должна быть выровнена. В ином случае надежное крепление короба не получится осуществить.
• Если нужно соединить кабель-каналы в углах или сделать разветвления, нужно делать надрез под углом 45°.
• Разрешено крепление каналов в вертикальной и горизонтальной плоскости без пересечений. Иные способы прокладки запрещены.
• Перед тем как закрепить конструкцию, нужно сделать разметку поверхности с помощью карандаша.
• Укладка кабель-каналов начинается с углов. Далее прокладываются сами линии.

Эти несложные советы помогут мастеру в создании качественной и надежной электропроводки в коробах.

Все для прокладки кабеля: короб пластиковый, труба, металлорукав, лотки

Пластиковый кабель-канал — короб

Кабельные каналы (короба) служат для укладки электропроводки, компьютерных, сетевых и телефонных линий. Кабельные каналы дополнительно защищают кабеля, провода и трубы от механического и электрического повреждения. В коробах с перегородкой возможна раздельная укладка кабелей (проводов) различных типов и диаметров. Пластиковые кабельные каналы (короба) идеально подходят под интерьер как жилых интерьеров, так и офисно-производственных помещений. Короба используются, прежде всего, там, где нет возможности проводить монтаж электромонтажными трубками после отделочных работ. Конструкция кабельных каналов (коробов) дает возможность легкости монтажа самого профиля пластикового короба и его съемной крышки.

Пластиковый кабель-канал — DLP Legrand

Кабель-каналы DLP — система электрораспределительных магистралей в помещениях любого типа от компании Legrand.
Применяя систему кабель-каналов Legrand DLP, можно эффективно и надежно обеспечить разводку, как силовых кабелей, так и проводов слабых токов. В системе пластиковых кабельных каналов Legrand DLP присутствуют короба различных типоразмеров, что позволит гибко проектировать распределение самых сложных объектов.

Углы, повороты, отводы от основного короба — Legrand DLP

Аксессуары в системе DLP от компании Legrand:
— углы для пластикового короба DLP
— повороты для короба DLP Legrand
— заглушки для короба DLP
— отводы
Применяя различные аксессуары DLP Legrand, вы спроектируете эстетичную, а главное, надежную систему электрораспределения в помещениях любой конфигурации. Одним из преимуществ является то, что в в систему кабельных каналов ДЛП интегрируются абсолютно все электроустановочные механизмы программы Mosaic от компании Legrand.

Рулонный кабельный канал LFR — Tehalit / Hager

Гибкий кабельный канал LFR от немецкой фирмы Tehalit / Hager. Пластиковый короб LFR поставляется в рулонах, а рулон представляет собой удобный, компактный бокс. Гибкий рулонный кабель-канал LFR предназначен для прокладки компьютерных и силовых проводов. Такой пластиковый канал очень удобео использовать в монтаже электропроводки для надежной прокладки и распределения отдельных линий на стене или на потолке, так как короб снабжен двухсторонней липкой лентой. При правильном крепеже короба LFR на двухсторонний скотч, монтаж будет надежным и быстрым.

Пластиковый кабельный канал украинского производства

Кабельный канал бюджетного сегмента – это короб украинского производства. Если вы хотите купить пластиковый короб дешево, без лишних переплат за европейское качество и надежность, то кабельный короб украинского производства будет оптимальным соотношением цены и качества.

Производители пластикового кабельного канала

В нашем интернет-магазине «Электрика-Шоп» можно купить пластиковый кабельный канал (короб) таких брендов, как:
— Legrand: «DLP», «Quintella»
— Schneider Electric: «Ultra»
— Hager (Tehalit)
— ДКС

Пластиковая труба — для прокладки кабеля и проводов

Трубы ПВХ широко применяются при разводки кабеля и проводов. В зависимости от ситуации прокладки, труба может быть жесткая или гибкая (гофротруба).

Жесткая полиэтиленовая труба для прокладки кабеля — ПЕ труба

ПЕ Труба жесткого исполнения применяется для открытой и скрытой проводки по стенам, потолкам из сгораемых и несгораемых материалов. Негорючий самозатухающий материал трубы ПВХ исключает возможность возгорания от короткого замыкания и распространения пламени по трубе.

Гофрированная труба ПВХ с протяжкой — для гибкой прокладки электрического кабеля

Гофрированная трубка для прокладки электрических кабелей (проводов), как правило, имеет внутри тонкую проволоку — протяжку. Такое исполнение называют — гофротруба с протяжкой. Гофротруба ПВХ с протяжкой применяется при монтаже и прокладки силовых, телефонных, компьютерных, коаксиальных и оптических кабеля.
Благодаря такой проволоке, упрощается протяжка кабеля внутри гофротрубы, это очень удобно, особенно когда труба проложена в труднодоступном месте, например, в нише гипсокартонной конструкции под потолком или в в необслуживаемой шахте.
Место монтажа гофротрубы ПВХ разнообразное. Гофротруба ПВХ может прокладываться как во внутренней прокладки в бетон, гипсокартон и фальшь полах, а также для наружного монтажа в производственных помещениях.
Гофра ПВХ защищает кабель и провод от механических повреждений, не поддерживает распространение горения при коротком замыкании токоведущих проводов. Гофротруба ПВХ обеспечивает дополнительную изоляцию электрокабеля, повышая тем самым надежность и создавая защиту от внешних механических воздействий на него.
Гофротруба ПВХ разделяется по наружному диаметру : 16мм, 20мм, 25мм , 32 мм 38мм и 50мм.

Металлорукав

Металлорукав представляет собой металлический, гибкий трубопровод и предназначен для защиты электропроводов и кабелей от механических повреждений.
Так же металлорукав защищает от негативного воздействия окружающей среды, а также создания защитного экрана от электро- и радиопомех.
В особых случаях встречается металлорукав в резиновой оболочке, то есть изолированный металлорукав. Производится металлорукав на многих заводах. На украинском рынке одним из распространенных является металлорукав «СКаТ».
Металлорукав «СКаТ» — это качественный металлический рукав повышенной прочности с замком двойного зацепления.
Металлорукав различается по диаметру: 6 мм, 8 мм, 10 мм, 12 мм, 15 мм, 18 мм, 20 мм, 22 мм,25 мм, 32 мм, 38 мм, 50 мм.

Металлический лоток — прокладка кабеля

Кабельные лотки для прокладки кабеля — это металлические короба из П-образного профиля, может быть как из сплошного металлического листа так и проволочного типа.

Изделия для наружней прокладки проводов

Напольный плинтус с каналами для проводов

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чему-то прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика для прокладки проводов, созданные для того, чтобы сделать эксплуатацию электрических проводов максимально удобной, эстетичной и безопасной.





В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрасный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая. В такой ситуации есть несколько существенных минусов.

Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было.

Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом.

На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические. Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом.



Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему







Плюсы пластиковых коробов:

• не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
• легкий доступ к кабелю;
• дополнительная защита для электропроводников;
• легкость монтажа;
• возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

• не всегда вписываются в дизайн помещения;
• требуют дополнительного пространства;
• легко ломаются при неаккуратном использовании;
• требуют массу дополнительных аксессуаров.

Напольный плинтус

Металлические короба

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой.

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Бывают перфорированными и гладкими. Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры. Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям.

Конструкция из металлического лотка



Гофрированные пластиковые трубы

Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.

Защищенные гофрой провода

Гофра предназначена для прокладки любого вида проводов как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током.

Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д.

Внимание! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант.

Гофра, проведенная по наружной стене здания

Гофрированные металлические трубы (металлорукава)

Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты. Применяются там же, где и гофра. Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Проведение электропроводки при помощи металлорукава в технических помещениях

Гладкие жесткие трубы

Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение. Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.



Кембрики

Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе.

Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40.

Пластиковый хомут-стяжка

Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбель-гвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны.

Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса.

Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку. К тому же это очень дешевый и простой метод.









Что бы еще почитать?

Кабель-канал Элекор под дерево ИЭК

Пластиковый кабельный короб под дерево Элекор ИЭК

В современном мире человек постоянно сталкивается с необходимостью использования электрических приборов, которые в свою очередь подключаются к линиям электропередач. Существует очень большое количество всевозможных приёмов и методов по созданию кабельных или проводных магистралей для передачи электроэнергии как глобального, так и локального масштаба.

Компания ИЭК много лет занимается разработкой и производством большого количества проводников, модулей и другой разнообразной аппаратуры необходимой для обслуживания и создания электросетей. Одной из таких серий продукции фирмы являются специальные кабельные каналы, с помощью которых пользователь может создать внутреннюю разводку проводников в здании. Кабель-каналы обладают большой универсальностью и имеют прекрасный внешний вид.

Основной отличительной особенностью кабельных каналов Элекор является их красочная расцветка, которая выполнена под дерево, а именно: сосна или дуб. Благодаря этому кабельные каналы можно размещать в любом помещении и быть уверенным в их привлекательности.

Размер модулей стандартизирован по длине и составляет 2 м, в то время как по ширине может варьироваться в разном диапазоне. Размер ширины модуля должен выбирать пользователь, поскольку данный показатель пропорционально зависит от того какое количество проводников будет находиться в кабельном канале.

Установка производится поверхностно на стену или другую поверхность, без какого-либо углубления в плоскость. Это исключает дополнительную работу по штроблению и углублению кабель-канала, что в свою очередь даёт большую мобильность всей конструкции. Пользователь в любой момент времени может дополнить или демонтировать определённые участи системы, которая построена при помощи данных модулей. Особых навыков и умений при проведении подобной работы от человека не требуется.

Очень важным в момент соединения кабель-каналов является то, что они должны совпадать по размерам иначе стыковка отдельных частей будет невозможна. Конструкция самого модуля состоит из двух частей: основание, куда вкладываются проводники и крышка закрывающая их. Крышка стыкуется с корпусом и фиксируется при помощи обычной защёлки, поэтому пользователь может в любой момент получить свободный доступ к проводникам находящимся внутри модуля.

Кабель-канал может эксплуатироваться при различных температурах от -32°С до +90 °С. Монтаж модуля и различные манипуляции с его структурой допустимо производить если окружающая температура не ниже -16°С и не выше +60 °С.

Материал, из которого состоит кабель-канал является термостойким и неподвергающимся горению. Это даёт дополнительную защиту помещения и человека при нестандартных ситуациях, в которых происходит возгорание электропровода внутри модуля. Используя кабель-канал Элекор компании ИЭК пользователь получает универсальную конструкцию для скрытого проведения кабелей и проводников.

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

• эффективная защита от внешних воздействий;
• простота установки;
• возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
• крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

• пластмассовые кабельные каналы не подвержены воздействию ржавчины;
• легкие по весу;
• удобство и быстрота монтажа;
• установка крышки возможна без применения инструментов;
• потребитель может самостоятельно обрезать короб под нужную длину;
• в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

• защита электроцепей от электромагнитных помех;
• хорошая ударопрочность — около 20 Дж;
• пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
• огнеупорность каналов;
• устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

• способу монтажа;
• габаритам;
• ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

• внешние и внутренние уголки;
• заглушки;
• специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

1. Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
2. Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
3. Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

• 5*1,2 см;
• 7,5*1,7 см;
• 9,2*2 см;
• 16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

• с шириной — 8 см, 10 см, 12 см, 15 см;
• высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

• внешние и внутренние углы;
• разветвительные составляющие;
• заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

• ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
• высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

• эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
• доступная для большинства потребителей цена;
• перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
• такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

• гибкость, что позволяет произвести их монтаж в любом месте;
• снижение уровня шума;
• эффективная защита электроцепей при их укладке в жестких условиях;
• взаимозаменяемость участков электропроводки;
• удобство установки;
• легкость изделий благодаря небольшой массе;
• полный доступ к электроцепям после их укладки в короба;
• пониженный износ проводов благодаря их надежной защите;
• устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

• с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
• для подключения розеток и переключателей используются изделия размером 2 см;
• чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
• изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

• потребитель может изогнуть короб под любым углом;
• хорошая изоляция электроцепей;
• надежная защита проводки от возгорания;
• при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

• экономичность благодаря низкой цене;
• возможность циркуляции воздуха внутри, что предотвращает перегрев;
• потребитель в любой момент может получить доступ к электроцепям;
• быстрая установка изделий, осуществляемая посредством саморезов;
• можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

• высота — 3, 5, 8 либо 10 см;
• ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

• каналы могут оснащаться крышкой или использоваться без нее;
• изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

1. Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
2. Сделайте схему разводки электропроводки по комнатам.
3. Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
4. Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
5. Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

1. Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
2. Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
3. Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
4. Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

• на окрашенную поверхность;
• на деревянную поверхность;
• на стены из гипсокартона, гипсового волокна;
• на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

1. Короб с просверленным отверстием прикладывается к стене.
2. С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
3. Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
4. Стены пробиваются в размеченных местах.
5. Производится установка дюбелей.
6. Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Рекомендации по монтажу

При монтаже рекомендуем отмерять нужный размер изделия с помощью рулетки либо посредством прикладывания канала к стене. Чтобы короб был установлен ровно, при выполнении задачи этот параметр контролируется строительным уровнем. Если монтаж осуществляется вертикально, то диагностика производится с помощью отвеса. После установки коробов выполняется подготовка крышек, эти элементы надо правильно обрезать. Учтите, что места стыков при переходе с горизонтальных каналов на вертикальные должны быть выполнены максимально аккуратно.

Когда короб будет закрыт крышкой, не должно остаться зазора, для этого используйте фурнитуру. Чтобы обеспечить качественный угловой переход, короба, установленные горизонтально и вертикально, должны иметь одинаковые размеры. Если используются Т-образные соединения, то габариты изделий не играют роли.

Что касается укладки, то эта процедура займет время. Более удобны изделия, оснащенные внутренними перегородками, с их помощью можно зафиксировать провод внутри, чтобы он не выпадал при открытой крышке.

При укладке кабеля в канал обязательно соблюдайте последовательность — сначала производится монтаж всего провода, после чего крышка закрывается.

Если изделие оснащено прочным замком, то он не позволит выпасть кабелям из короба даже под большим весом. При укладке проследите за тем, чтобы место стыка изделия не совпадало с местом состыковки крышки. Это позволит всей линии смотреться качественно благодаря отсутствию стыков. Фиксировать крышку на клей не стоит, поскольку в будущем ее будет сложно демонтировать. Если имеются места неудачных стыков, то их лучше обработать герметиком.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

 Загрузка …

Пластиковые электрические коробки Плюсы и минусы

Пластиковые электрические коробки, иногда называемые распределительными, имеют массу плюсов, в том числе невысокую стоимость, удобство и простоту установки. Но они не лучший выбор для каждого приложения. Когда пластик не имеет смысла, стандартной альтернативой является металлический ящик. Пластиковые и металлические ящики бывают самых разных типов и размеров как для внутреннего, так и для наружного применения.

Заземление

Пластиковые коробки не проводят электричество, что означает, что они не будут проводить электричество, если к ним прикоснется провод под напряжением.В большинстве случаев хорошо иметь непроводящую коробку, но в некоторых электрических системах это может создать проблемы. Непроводящие коробки хороши тем, что их не нужно заземлять. То есть им не нужно заземление самой коробки. Напротив, металлические коробки, которые являются проводящими, должны быть заземлены на систему заземления цепи, обычно с помощью короткого провода, называемого пигтейлом, который соединяет коробку с проводом (ами) заземления схемы.

Непроводящая коробка создает проблему в системе, в которой для заземления системы используются металлические коробки и металлический кабелепровод, а не провода заземления.Если вы замените старую металлическую коробку на новую пластиковую в системе этого типа, вы нарушите заземление.

Установка пластиковых распределительных коробок

Пластиковые распределительные коробки легко установить во многих ситуациях. Их проще всего установить при новом строительстве, когда выступают стенные стойки или потолочные балки. Вы просто прижимаете коробку к деревянному каркасу и забиваете два гвоздя, которые уже прикреплены к коробке. У них даже есть маркировка сбоку для установки нужной глубины, чтобы коробка была заподлицо с лицевой стороной стены, когда гипсокартон поднимается.

Ящики для новой постройки называют «новой работой». Также есть специальные боксы для переделочных работ, которые называются «старые работы». У них есть маленькие ушки, которые откидываются, чтобы захватить заднюю часть гипсокартона, когда коробка прикручена на место. Металлические ящики также бывают старых типов, но они не всегда так просты в использовании.

Кабельные зажимы

Некоторые пластиковые распределительные коробки имеют встроенные кабельные зажимы, обычно в виде маленьких пружинных выступов, которые удерживают электрический кабель в плотном месте после его вставки в коробку.Однако многие этого не делают и требуют, чтобы провод был прикреплен скобами в пределах восьми дюймов от коробки. Напротив, для многих металлических коробок требуется отдельный кабельный зажим, который крепится к кабелю, а затем к коробке. Нет ничего плохого в отдельном зажиме; просто использовать пластиковые язычки проще и немного быстрее.

Стоимость

Пластик дешевле металла. Оба довольно дешевы, но в большинстве случаев пластик выигрывает. Тот факт, что пластиковые коробки обычно не нуждаются в зажимах, также немного экономит.

Прочность и прочность

Долговечность — это то, где пластиковые распределительные коробки теряют некоторые баллы. Наряду с пластиковой коробкой, пластиковыми являются и держатели для гвоздей. Они легко ломаются при установке коробки или когда вам нужно снять коробку и переустановить ее. Как только этот зажим кронштейна будет поврежден или сломан, ваши варианты монтажа практически исчезнут.

На пластиковых коробках также уязвимы два отверстия для винтов для установки на коробку выключателя, розетки или другого устройства.Как и в случае с любым другим пластиком, резьба внутри монтажных отверстий легко снимается, если винты не установлены должным образом. Довольно часто у вас может возникнуть соблазн вставить любой старый винт в эти отверстия, но резьба обычно устанавливается на резьбу 6-32. Если резьба все же оборвалась, вы можете по-прежнему использовать коробку, вставив в отверстие короткий шуруп для гипсокартона, при условии, что отверстие не треснуто и не повреждено. Винт должен надежно удерживать устройство на месте.

Предупреждение

Хотя использование здесь коротких шурупов для гипсокартона является обычной практикой, Национальный электротехнический кодекс (NEC) не разрешает использовать шурупы для гипсокартона для этой цели.Вместо этого, чтобы все соответствовало коду, вы можете повторно нарезать отверстия и использовать винт 8-32 большего размера, который является тем же самым винтом, который используется в потолочных коробках.

Металлические ящики также более надежны по общей прочности. При установке потолочных светильников и потолочных вентиляторов используйте металлические коробки, специально предназначенные для этих целей. Несмотря на то, что существуют пластиковые ящики, предназначенные для крепления этих приспособлений, трудно поверить в пластиковые нити, удерживающие приспособление над головой.Для тяжелых светильников и всех потолочных вентиляторов обязательно используйте коробки с усиленными скобами или монтажными кронштейнами, предназначенными для этой цели.

Металлический трубопровод

Пластиковые распределительные коробки нельзя использовать с металлическими кабелепроводами, которые требуются при различных установках, например, на открытом воздухе или при открытых участках проводки (не скрытых внутри стен или потолочных полостей). Для поверхностного монтажа, например, в гараже, подсобном помещении или хозяйственной постройке, металлические кабелепроводы и металлические коробки обеспечивают наилучшую защиту электропроводки и устройств.

Когда использовать металлическую или пластиковую электрическую коробку

Электрические коробки — это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей. Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода — это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки.Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку на основе личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления. Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся. Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самостоятельным работникам с металлическими электрическими коробками может быть немного сложнее работать. Металлические ящики имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических ящиков могут серьезно сказаться на работе рук.По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель с металлической оболочкой (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта его металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ.Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и пристройки, может не быть полноценной системы стен, которая позволяет ограждать коробку гипсокартоном. Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода тоже оголены, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления.Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой завершает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив оголенный или зеленый заземляющий провод к коробке с помощью винта.

Прочие металлические коробки

Металлические ящики прочные, к тому же они обеспечивают надежное крепление к стойке. Если крепление к шпильке является серьезной проблемой, выберите металлическую коробку.Металлические коробки означают, что вы можете ввинчивать крепкие винты в шпильки, обеспечивая максимальное удерживающее усилие.

Металлические ящики не коробятся. Металлические ящики, изготовленные из высокопрочного материала, часто бывают прочнее, чем материал, из которого они изготовлены. Некоторые металлические ящики имеют предварительно прикрепленные зажимы для захвата электрического кабеля. Другие коробки требуют приобретения отдельных зажимов, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и простые в эксплуатации. Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, если у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует использования кабеля NM с пластиковыми коробками. Главное беспокойство заключается в том, что приложение должно быть заземлено. Электропроводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластиковыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковых ящиков

Пластиковые электрические коробки удобны для работы мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с заранее прикрепленными гвоздями для крепления к гвоздикам. Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не прибить лицевую сторону коробки заподлицо со стойкой.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону.Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические кронштейны, которые крепятся к стойкам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие самостоятельно, при использовании проводов Romex или NM тяготеют к пластиковым распределительным коробкам. Во-первых, в домах благоустройства предпочтение отдается пластиковым коробкам.Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, у многих пластиковых ящиков есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, устраняя необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе. При резком ударе пластиковые ящики могут треснуть. Предварительно прикрепленные дверные зажимы, хотя и удобны, часто упорно удерживают кабель на месте, даже если вы хотите его отсоединить.Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крепежные крылья часто ломаются.

Должен ли я использовать электрическую коробку из пластика или металла?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода — это лишь некоторые из предметов, размещенных в электрических коробках. В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, которые чаще всего используются в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
• Одноканальные коробки для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.

Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Они также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров. Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

• Неметаллические (NM) кабели, входящие или выходящие из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике. коробки.
• Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание лицевой стороны коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не плавятся. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения. Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с одним из них.

Следует использовать металлические ящики:

• Когда кабель в металлической оболочке или металлический кабелепровод проходит внутрь или наружу коробки.
• Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но с особыми мерами предосторожности. следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, погодостойкий бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Как выбрать электрическую коробку

Шагов:

1.Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие боксы используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка обшивается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Коробки электрические круглые используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для размещения потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей.В целом он рекомендует пластиковые коробки для выключателей и розеток и металлические коробки для осветительных приборов. Металлические коробки необходимы, когда существующая электропроводка в доме представляет собой кабель с металлической оболочкой и должна быть соединена с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальную помощь в этом проекте оказали Eaton и Eastman Electric.

10 лучших электрических коробок, рассмотренные и оцененные в 2021 году

На рынке доступно несколько видов электрических коробок.Одни изготавливаются для розеток и выключателей, другие — для подвесных светильников. Некоторые из них стратегически разработаны для установки на открытом воздухе и для защиты от атмосферных воздействий.

Укладываете ли вы кирпич или бетон, очень важно найти лучшие электрические коробки, отвечающие конкретным потребностям вашего дома. Если вы планируете выполнить установку самостоятельно, у меня есть несколько отличных рекомендаций, на которые стоит потратить время. Вы должны быть знакомы с несколькими жизненно важными факторами, включая типы, установку, функции и многое другое.

Лучшие обзоры электрических коробок

1. Регулируемые электрические коробки Madison MSB1G

Электротехническая продукция

Madison разработана специально для электриков. Эта электрическая коробка имеет регулируемую глубину, чтобы удовлетворить различные домашние электрические потребности. Гарантированно прочный, изготовленный из твердых материалов с непревзойденной универсальностью, он идеально подходит для гипсокартона любой толщины, будь то деревянная или металлическая поверхность.

Примечательно, что эти прочные электрические коробки из ПВХ имеют большую емкость проводки, подходящую для различных требований к электричеству и проводке.

Он имеет сверхпрочный корпус весом 42 фунта и запатентованный крепежный винт, который позволяет тщательно отрегулировать интеллектуальную коробку и проникать в различные шпильки. Этот длинный винт позволяет установить его в любом удобном месте, поскольку он обеспечивает стабильность и безопасность.

Мне нравится эта распределительная коробка из-за того, что в ней есть неметаллические отверстия для зажима кабеля, что очень эстетично. Слоты должным образом промаркированы, чтобы помочь вам определить, какое пространство идеально подходит для проводки разного размера.

Для вашего спокойствия этот электрический шкаф внесен в список UL, который соответствует всем стандартам безопасности для источников питания и устройств для вашего следующего домашнего проекта.

Стоит отметить некоторые недостатки: приводные винты требуют дополнительного давления для их установки из-за сопротивления. Кроме того, с помощью кабельных зажимов для шланга сложно отсоединить провода на случай, если вы потеряете их при установке.

Плюсы

• Регулируемая глубина для правильного монтажа на стене любой толщины
• Поставляется в прочных коробках из ПВХ для большой проводки
• Запатентованный сверхпрочный крепежный винт 42 фунта для безопасности и устойчивости
• Неметаллические отверстия для кабельных зажимов с резьбой размером
• Внесен в список UL и соответствует стандартам безопасности

Минусы

• Приводной винт требует давления для установки
• Проблема с удалением проводов из отверстий для кабелей

Эти электрические коробки были опробованы, протестированы и получили высший балл от различных профессионалов и электротехников.Он идеально подходит для вашего следующего домашнего проекта, будь то дерево или металл, и надежно крепится на стене любой толщины.

2. Carlon B114R-UPC Lamson Номер продукта

B114R-UPC от Carlon — продукт с лучшими рекомендациями для домашнего проекта благодаря удобству и простоте установки. Независимо от того, являетесь ли вы экспертом или новичком в ремонте проводов и кабелей в своем доме, этот вариант — верный спаситель. Благодаря просторному внутреннему пространству вы можете быстро закрепить свисающие кабели в одном месте.

Он поставляется с четырьмя крепежными винтами в нижнем левом и верхнем правом углу с зажимными ушками, которые могут лежать плоско, как только вы начнете закреплять их через стены. Вы можете подогнать его под гипсокартон любой толщины, запомнив его размер. Если кажется, что коробки стали теснее, не заставляйте коробки работать, вместо этого отрегулируйте отверстие, чтобы закрепить их.

В случае, если вы устанавливаете в дерево, вы можете изменить его, сняв крылья зажима и винты и прикрепив коробку на место, используя процедуру прямого монтажа.

Что мне нравится в этом продукте, так это то, что он позволяет вам модифицировать его в соответствии с вашими строгими требованиями. Он прекрасно сочетается с любыми стенами, включая гипсокартон, дерево и даже старые конструкции. Все материалы, используемые при производстве этого электрического шкафа, изготовлены из высококачественных материалов, что обеспечивает долговечность и долговечность продукта.

Одна вещь, на которую стоит обратить внимание, это проверка крыльев зажима, все ли они в комплекте. Вы можете столкнуться с одним отсутствующим креплением, которое вам может быть сложно установить на стене, если вы не прикрепите его к дереву и не прикрутите напрямую.

Плюсы

• Предлагает простой процесс установки
• Обеспечивает просторную электрическую коробку для кабелей или проводов
• Монтажный винт с зажимами для крепления к гипсокартону любой толщины
• Допускается модификация под любые типы стен или старые конструкции
• Гарантированно высокое качество и долговечность использования

Минусы

• Требуется проверка на случай, если какое-либо приложение не входит в комплект

Если вы ищете электрическую коробку, которая идеально работает, вписывается в вашу стену, надежно герметична и невероятно просторна, эта электрическая коробка — отличная покупка за ее цену.

3. Hubbell Raco 127 Octagon Box

Чего ожидать от распределительной коробки из тянутой стали? По правде говоря, коробка Hubbell Raco настоятельно рекомендуется для ремонта дома и улучшений, связанных с фиксацией проводки электрической системы. Планируете ли вы благоустроить чердак или переделать гараж, этот продукт идеально подходит для настенных и потолочных светильников.

Мне нравится, как вы можете мгновенно установить его в том месте, где вы хотите добавить розетку или увеличить электрическую мощность.Благодаря простой установке с использованием стандартной комбинации головок винтов, ваша работа будет завершена в несколько движений. Если вы планируете использовать винт со шлицевой головкой или головкой Phillips, вы получите гладкий и цельный результат.

Что касается надежности, эта распределительная коробка, несомненно, выдержит испытание временем. Поскольку он изготовлен из прочных материалов, долговечность гарантируется вместе с надежным результатом. Металлические распределительные коробки — это первоклассный материал для ремонта и ремонта дома, излюбленный большинством профессиональных электриков.

Кстати, эта распределительная коробка не идеальна для использования, если вы планируете устанавливать потолочные вентиляторы. Распределительная коробка предназначена только для настенных или потолочных светильников и других электрических удлинителей или звеньев. Он не устоит с потолочными вентиляторами.

Плюсы

• Идеально для настенных и потолочных светильников
• Удобство благодаря простой установке
• Стандартная комбинация головок винтов для быстрого закрытия
• Изготовлен из сверхпрочной, прочной и долговечной стали

Минусы

• Не подходит для крепления потолочных вентиляторов

В целом, эта коробка соответствует тому, из чего она сделана, и может упростить ваши рабочие нагрузки для вашего следующего домашнего проекта.Хотя он не предназначен для крепления ваших потолочных вентиляторов, он лучше всего подходит для соединения стен и потолка, а также если вы планируете расширить или отремонтировать электрическую систему чердака или гаража.

4. Регулируемые электрические коробки Madison MSB2G

Одна из многих причин, по которым мне нравится эта электрическая коробка, заключается в ее непревзойденной и выдающейся стабильности как в новых, так и в старых рабочих конструкциях. Для информации, старые рабочие конструкции — это стены, у которых уже есть стойки и гипсокартон, которые скрыты. В то же время новые рабочие конструкции — это конструкции с открытыми шпильками или гипсокартоном.

Эта коробка представляет собой идеальную электрическую коробку для настенного бра благодаря своей универсальности и многофункциональности. Вы можете установить его практически на любую стену; Планируете ли вы разместить его на деревянной или металлической стойке, он идеально подходит для ваших предпочтений.

Для оптимального удобства и бесшовной проводки отверстия для кабелей тщательно промаркированы. Он включает в себя проволочные зажимы, чтобы закрепить вашу распределительную коробку в гипсокартоне, предназначенном при установке.

Кроме того, в комплект входят два крепежных винта длиной 42 фунта, которые помогают закрепить вашу электрическую коробку на месте независимо от толщины ваших стен.Независимо от того, нужно ли вам разместить его на деревянной или металлической стойке, этот крепежный винт обеспечивает отличное сцепление и удерживает корпус на своем месте.

Поскольку он изготовлен из высококачественного и прочного ПВХ, вы ожидаете, что он прослужит долгие годы, не беспокоясь о его повторной замене.

Примечательно, что электротехническая продукция Madison внесена в список UL и соответствует стандартам безопасности при ремонте и строительстве жилых и коммерческих помещений.

Стоит отметить одну неудачу, чтобы вы могли оправдать свои ожидания, — это то, что отверстие для кабеля может быть более узким для проводов нескольких размеров.Вы можете столкнуться с трудностями, если вставите провода не в то отверстие вместо обозначенного входа.

Плюсы

• Превосходная и непревзойденная регулируемость
• Многофункциональный и универсальный, идеально подходит для металлических и деревянных шпилек
• Кабельные отверстия имеют маркировку для бесшовной прокладки
• Зажимы для проводов в комплекте с отверстием для проводки с понижением
• 42 фунта Более длинный крепежный винт в комплекте
• Внесены в список UL, прочные и высококачественные ПВХ-материалы

Минусы

• Кабельный ввод может быть более узким для проводов нескольких размеров

Учитывая стандарты безопасности и электриков, этот электрический шкаф станет отличным вариантом для вашего следующего домашнего проекта.Каждая функция полезна и соответствует всем требованиям, необходимым при повторном выполнении или улучшении дома.

5. Розетка Lamson B120R Carlon для ПВХ

Розетка Lamson B120R Carlon PVC — одна из тех распределительных коробок, которые очень эффективны и практичны в использовании. Он хорошо продуман, чтобы ваши домашние проекты, старые или новые работы были удобными.

Изготавливается, чтобы идеально подходить к гипсокартону любой толщины. Вы можете очертить коробку на желаемой станции из гипсокартона или заменить текущую электрическую коробку, потому что она сломана или нуждается в модификации.Если вы хотите добавить схему для недавно приобретенных устройств или удлинителей в гараже или на чердаке, это отличный продукт для начала.

Мне понравилось, насколько эта коробка просторная и достаточно глубокая, чтобы разместить провода в одном месте. Захваты для гипсокартона разумно включены в конструкцию, чтобы закрепить электрическую коробку на месте через гипсокартон.

Лучше всего то, что его термопластические материалы безопасны и долговечны. Для защиты лучшие пластиковые электрические коробки должны быть сделаны из материалов, не проводящих электричество.

Тем не менее, чтобы ласты гипсокартона не сломались или не вышли из строя, нужно не допускать чрезмерной затяжки винтов при их установке. Чрезмерная затяжка может повредить резьбовую часть, что приведет к поломке или ослаблению винтов.

Плюсы

• Специально разработан для гипсокартона любой толщины
• Многофункциональные, глубокие и вместительные коробки, идеально подходящие для вилок и выключателей
• Зажим для гипсокартона / захватные рычаги фиксируют коробку на месте
• Гарантированно прочный и безопасный из термопластичных материалов

Минусы

• Язычки перегиба гипсокартона сломаются, если затянуть винты в
слишком сильно.

В целом, это отличный продукт для любых домашних проектов, ремонта и расширения вилок или выключателей.Он гарантированно долговечный и надежный, а процедура установки не требует усилий.

6. Hubbell Bell 5320-0 Одинарные розетки

Этот электрический шкаф Hubbell Bell поставляется с порошковым покрытием, что делает его устойчивым к царапинам и атмосферным воздействиям, что делает его отличным выбором для ремонта, переделки или ремонта домашних электрических систем.

Продукт защищает розетку и электропроводку от влаги и других факторов, влияющих на долговечность и безопасность домашней электросистемы.Независимо от сезона или частоты смены погоды в вашем районе, вам никогда не придется беспокоиться о сбоях в электроснабжении.

Он многофункциональный, благодаря восьми вариантам крепления, которые вы можете отрегулировать в соответствии с вашими конкретными требованиями с помощью съемных проушин на розетке.

Розетка сертифицирована NEMA (Национальная ассоциация производителей электрооборудования) для безопасного использования. Он также может принимать все стандартные резьбовые кабелепроводы и фитинги.

Примечательно, что эта электрическая распределительная коробка сделана из литого под давлением алюминия премиум-класса.Этот материал легкий, но достаточно прочный, чтобы выдерживать высокие температуры. Кроме того, с ограниченной гарантией сроком на один год, которую предлагает лишь небольшое количество электрического оборудования, вы будете знать, что это высококачественный корпус, в который стоит инвестировать.

Продуманный подход бренда также проявляется в подробных инструкциях по установке, написанных на нескольких языках.

Однако вы можете обнаружить коробку неглубокой, чтобы в ней можно было разместить проводку. Если вы используете кабели большого размера для следующих установок, вы можете обнаружить, что проводка сжимается в ограниченном пространстве.Тем не менее, если вы используете более мелкие линии, это может сработать.

Плюсы

• Порошковое покрытие, устойчивое к атмосферным воздействиям и царапинам выпускная коробка
• Изготовлен из легкого, но очень прочного литого под давлением алюминия премиум-класса
• Восемь многофункциональных вариантов монтажа со съемными проушинами
• Ступицы с внутренней резьбой, соответствующие требованиям NEMA
• Годовая гарантия
• Поставляется с подробными многоязычными руководствами по установке

Минусы

• Не слишком глубоко для размещения больших проводов в

Тем не менее, это достойный электрический шкаф для вашего следующего домашнего проекта.Всепогодные, термостойкие и варианты монтажа могут упростить ваш следующий домашний проект.

7. Розетка коммутатора Thomas And Betts B225R-UPC

Мне нравится, как этот электрический шкаф Thomas And Betts обеспечивает удобство при установке его в гипсокартон. Он предлагает надежную и постоянную установку розеток для вашего гаража, чердака, распределительной коробки потолочного освещения или переделку старой вилки или выключателя.

Этот старый рабочий электрический шкаф предназначен для конструкций со скрытыми стойками и гипсокартоном.Независимо от того, есть ли у вас гипсокартон ½ дюйма или ¾ дюйма, вам не нужно устанавливать его на кронштейн или стойку, чтобы закрепить его на месте. Он будет полностью оставаться на месте и не будет скользить или двигаться, когда вы держите уши в нужном положении.

Эти электрические шкафы изготовлены из высококачественного ПВХ, что обеспечивает долговечность и долговечность. Эта переключаемая розетка гарантированно прочна и идеально впишется в пространство стены в зависимости от ваших размеров.

Его размер составляет 2,75 дюйма в глубину и 3,125 дюйма в ширину, что идеально подходит для установки двух розеток.Кроме того, коробка имеет высоту 4 дюйма; вы можете измерить свой проект и убедиться, что он имеет правильный размер.

Это довольно простой продукт, который позволяет вам ремонтировать, переделывать, ремонтировать или реконструировать свой дом с использованием подходящих материалов.

Один недостаток, который я вижу в этом продукте, заключается в том, что у него есть только два зажима для гипсокартона, чтобы вы могли защитить свою розетку. Это означает, что если толщина гипсокартона непропорциональна, вы можете столкнуться с проблемой при работе с конструкциями розеток. Затянуть и закрепить фиксатор настенной пластины в стене будет непросто, так как у него будут незакрепленные углы.

Плюсы

• Идеально подходит для старых строительных работ со скрытыми шпильками и гипсокартоном
• Изготовлен из высококачественного ПВХ для повышения прочности
• Глубина 2,75 дюйма и ширина 3,125 дюйма, идеально подходит для двух розеток
• Безопасный простой и надежный

Минусы

• Зажимы для гипсокартона закрепляются только на двух углах.

Этот корпус для розеток лучше всего подходит для старых строительных конструкций, и следует учитывать, является ли ваш домашний проект новой работой или старой работой.Это поможет вам легко взвесить все варианты и найти наилучшие и наиболее удобные способы удовлетворить ваши потребности.

8. Распределительная коробка LeMotech

Прежде всего, эта распределительная коробка Lemotech имеет гарантированную водонепроницаемость IP65. Таким образом, это может гарантировать, что ваши провода будут защищены от любого проникновения влаги, которое может угрожать электрической безопасности.

Помимо воды, вы будете спокойны, зная, что в ваших внешних электрических коробках нет жутких злоумышленников, скрывающихся внутри электрического шкафа.Поскольку он идеально подходит для использования как в помещении, так и на открытом воздухе, он также устойчив к атмосферным воздействиям и может выдерживать суровые погодные условия, если вы планируете разместить его вне помещения.

Внутренний размер продукта составляет 5,87 дюйма в длину, 4,25 дюйма в ширину и 2,56 дюйма в высоту, что обеспечивает просторное внутреннее пространство для размещения нескольких проводов.

Вы можете использовать его в качестве навигационного блока питания для наружного освещения или распределительной коробки для смарт-телевизора или домашних сетевых кабелей и проводов. Он правильно выполняет свою задачу в качестве многофункционального корпуса для любых проводов, розеток, вилок, удлинителей и других требований к системе электропроводки.

Предварительно нарезанные отверстия для шурупов идеально подходят для вашего следующего домашнего проекта, чтобы помочь вам быстро закрепить его в определенном месте, которое вы собираетесь закрепить. Эти отверстия поставляются с резиновыми втулками, чтобы влага не попала в вашу проводку независимо от каких-либо элементов, присутствующих в этой области.

Если вас интересует его долговечность, LeMotech производит корпуса для электрических систем из высококачественных материалов АБС.

Одним из недостатков этих реконструируемых электрических коробок являются включения ходового винта.Они меньше, чем вы ожидаете, и их легко потерять или потерять во время установки. Лучше всего следить за этими предметами, особенно если вы будете работать со своей электрической системой в одиночку.

Плюсы

• IP65 Водонепроницаемость и защита от атмосферных воздействий
• Просторный салон, вмещающий всю проводку
• Многофункциональная и простая в установке и использовании распределительная коробка
• С предварительно вырезанными отверстиями, которые поставляются с резиновыми втулками
• Высококачественные и прочные материалы АБС для гарантированной долговечности

Минусы

• Маленькие ходовые винты, которые можно легко потерять или потерять во время установки

Эта распределительная коробка незаменима для наружного электрического расширения, переделки или модернизации.Благодаря своим характеристикам и преимуществам, подходящим для использования на открытом воздухе, получить такой прибор, который выполняет свою работу, — большое облегчение.

9. Распределительная коробка на два устройства Hubbell-Raco 683

Hubbell Raco известен своими многофункциональными электрическими коробками, которые идеально подходят для своих целей. Как и ожидалось, эта электрическая настенная коробка поставляется с запасной коробкой, распределительной коробкой и чертежом, обеспечивающим простую процедуру установки как для специалистов, так и для компетентных электриков.

Предварительно оцинкованная металлическая конструкция гарантирует, что устройство может выдерживать суровые погодные условия и воздействие в течение всего года.Он также внесен в список UL, что делает его самыми популярными стальными электрическими коробками для следующего ремонта, ремонта или переделки. Продукты, внесенные в список UL, соответствуют стандартам безопасности и гарантируют отличное качество, на которое вы можете положиться.

Что касается технических характеристик продукта, он имеет квадрат 4 дюйма и глубину 2,125 дюйма, а объем — 30,3 кубических дюйма. Кроме того, он рассчитан на установку стены глубиной 3,2 дюйма.

Изделие включает заглушки для кабелей, которые частично выбиты в распределительной коробке, которая обслуживает переключатели и розетки.Независимо от того, понадобится ли вам заглушка на или дюйма, этот корпус предлагает то, что требуется для вашего домашнего проекта. Это доступный по цене металлический корпус, совместимый со всеми устройствами электропроводки, с которыми вы работаете.

Стоит отметить, что в этой электрической коробке нет вариантов крепления для гипсокартона. Нет зажимов, которые помогли бы закрепить электрические коробки на месте. Если у вас есть планы построить новую розетку или включить гипсокартон, вам может быть сложно работать с этим корпусом.

Плюсы

• Прочные и сверхпрочные металлические конструкции из предварительно оцинкованной стали
• Гарантировано UL в соответствии со стандартами безопасности
• Допускается использование для стен глубиной 3,2 дюйма
• Включает заглушки для кабеля 3/4 ″ (6 шт.) И 1/4 ″ (11 шт.).
• Экономичный и совместимый с различным домашним электрооборудованием

Минусы

• Без вариантов монтажа гипсокартона

Этот электрический шкаф настоятельно рекомендуется из-за его удобства и простоты при ремонте домашней электрической системы.

10. Герметичная внешняя электрическая розеточная коробка

Герметизируемая прямоугольная выходная коробка идеально подходит как для внутреннего, так и для наружного использования благодаря порошковому покрытию, которое делает его устойчивым к атмосферным воздействиям. Если вы будете использовать металлический корпус для электрических цепей, он идеально подойдет для вашего домашнего проекта.

В частности, электрическая коробка сделана из прочного литого под давлением алюминия. Такая прочная конструкция может выдерживать высокую температуру и значительное давление, не повреждая ее слишком быстро.

Он предлагает отличные отдельно стоящие установки, которые улучшают структурную целостность ваших задач повторного выполнения, ремонта и модернизации. При покупке этого продукта вы будете иметь в наличии проушины для ручного монтажа, самонарезающие винты заземления и, конечно же, заглушки.

Такой полный пакет обеспечивает быструю и простую установку. Следовательно, вам никогда не придется сомневаться в том, потребуется ли вам покупать еще один винт в соответствии с вашими электрическими и настенными потребностями и требованиями.

Планируете ли вы расширить электрическую систему на чердак, отремонтировать гараж или добавить электрическую коробку для настенного светильника, этот корпус идеально соответствует вашим требованиям. Поскольку эта металлическая коробка имеет глубину 2 дюйма, в нее можно вставить несколько проводов для обеспечения безопасности.

Один недостаток, который вы, возможно, захотите принять во внимание, заключается в том, что в этой коробке нет отверстия. Возможно, вам придется просверлить несколько отверстий, чтобы удовлетворить ваши потребности. Однако, если вы хотите настроить свой материал, это не должно вызывать серьезных затруднений.

Плюсы

• Металлический электрический шкаф, устойчивый к атмосферным воздействиям, с порошковым покрытием
• Прочный литой под давлением алюминий, выдерживающий высокие температуры и давление
• Большая глубина 2 дюйма для установки нескольких проводов для обеспечения безопасности
• Поставляется с монтажными проушинами, самонарезающими винтами и заглушками.
• Гибкий универсальный бокс для домашних мастеров и квалифицированных электриков

Минусы

• Требуется сверление отверстий в стене

В целом, по качеству и надежности этот продукт входит в число лучших металлических электрических коробок.Если вы ищете большую коробку, это конкурентоспособный продукт с гарантированным удобством и простыми вариантами установки для всех.

На что обращать внимание при покупке электрических коробок

Электрические шкафы

должны быть надежными, прочными и прочными, поскольку они отвечают за общую систему электропитания вашего дома за правильное функционирование устройства и бытовой техники. Перед установкой или заменой нового или старого рабочего светового короба необходимо учесть несколько важных факторов, в том числе код распределительной коробки, чтобы убедиться, что вы получите то, что нужно вашей системе.

Тип установки или сборки

Тип систем, необходимых для вашего дома, очень важен для того, чтобы вы могли найти лучший продукт для своих нужд. В основном есть два типа конструкций для большинства электрических ограждений: старые и новые. Определите, какой из них вам нужен, и оттуда вы легко найдете идеальный предмет.

Банды, недостаток и объем

При проверке электрического шкафа вам необходимо определить следующие требования: группы, количество групп в коробке определяет ширину, количество устройств, которые могут поместиться, например, диммеры, переключатели и розетки.

Откат определяет расстояние от поверхности вашей стены до станции вашего бокса. Очень важно учитывать этот фактор, особенно если вы устанавливаете коробку в толстую стену или плиточное покрытие.

Наконец, объем коробки — это объем пространства, в котором вы поместите проводку и проводники. Это определяется кубическими дюймами. Убедитесь, что вы вкладываете деньги в коробку, объем которой превышает или близок к общему объему предметов, которые вы поместите внутрь.

Материалы продукта

Материалы, используемые для изготовления электрических шкафов, определяют его долговечность.Большинство распределительных коробок изготовлено из литого алюминия, металла или стали, стекловолокна или ПВХ. Тип материала для вашего шкафа зависит от окружающей среды, в которой вы планируете его разместить. Для наружной установки лучше всего использовать погодоустойчивые элементы для обеспечения безопасности.

Типы распределительных коробок

Очень важно определить типы электрических распределительных коробок, которые вы будете использовать; поскольку существуют разные варианты, лучше изучить каждый из них, чтобы выбрать лучшие предложения.Независимо от того, выберете ли вы квадратные, переносные, переключающие, потолочные, водонепроницаемые или напольные коробки, все они имеют идеальные варианты, соответствующие индивидуальным требованиям и предпочтениям дома.

Имейте в виду, что если вы используете электрические коробки в жилых домах или планируете модернизировать домашнюю электрическую систему, вам необходимо вложить средства в сверхпрочные и долговечные контейнеры. В этих корпусах находятся все проводные соединения вашего дома, обеспечивающие электроснабжение ваших устройств и бытовой техники.

Какие бывают типы электрических ящиков

В настоящее время на рынке доступны различные типы электрических коробок.Все они имеют множество функций для удовлетворения индивидуальных проектов и потребностей. Вот полный список различных типов вольеров, с которыми вы можете столкнуться.

Как правило, большинство электрических шкафов изготавливаются из пластика или металла. Металлические корпуса изготавливаются из стали, а пластмассы — из стекловолокна или ПВХ. Ваш выбор между пластмассовыми и металлическими электрическими коробками будет основываться на деталях, упомянутых выше. При использовании на открытом воздухе лучше всего работать с водонепроницаемым материалом, чтобы гарантировать безопасность и защиту.

Если вы собираетесь работать с розетками или одинарными осветительными приборами, выбирайте одноблочные или одинарные коробки.

Ящики для блинов имеют внутреннюю глубину 1/2 или 3/4 дюйма — идеально подходят для настенных или потолочных светильников.

Эти коробки работают, удерживая домашние электрические розетки и выключатели. Однако они достаточно большие, чтобы вместить от пары до четырех устройств в одном. Они поставляются либо со старой работой, либо с новой конструкцией, и имеют встроенные захваты для фиксации коробки на месте.

Эти типы коробок имеют глубину от 1 1/2 до 3 дюймов и идеально подходят для настенных и осветительных приборов. Предлагает просторный интерьер для вашей электропроводки

Квадратные корпуса имеют стандартные размеры от 1 1/4 ″ до 2 1/8 ″. Они используются для нескольких проводников в различных направлениях и обычно используются в качестве распределительных коробок, а также для крепления на стенах или потолке домашних выключателей и светильников.

Размеры распределительной коробки потолочного вентилятора зависят от дома и индивидуальных требований.Он должен быть внесен в список UL и должен быть отмечен как идеальный для потолочных вентиляторов. Корпуса потолочных вентиляторов требуют специальной затяжки, чтобы выдерживать динамические нагрузки от вращающихся вентиляторов.

Следует использовать пластиковые или металлические электрические коробки

Ваши электрические шкафы служат «рабочей лошадкой» при модернизации и ремонте, обеспечивая переходные точки для домашней электросистемы. Выключатели света, потолочные вентиляторы или светильники, переходы и розетки — это несколько элементов, установленных в этих коробках.

Проверяя рынок, вы можете быть поражены разнообразием доступных типов, форм и размеров. Но среди этих вариантов есть металл и пластик, которые чаще всего используются и устанавливаются как в жилых, так и в коммерческих помещениях.

Чтобы дать вам четкое представление о том, какой из них выбрать между металлической или пластиковой выпускной коробкой, вам необходимо определить несколько факторов, включая требования к установке.

Металлические электрические шкафы

Когда дело доходит до более высокого уровня безопасности: неспособность плавиться, огнестойкость, сверхмощность и долговечность, они являются лучшими для электромонтажных работ.Для домашних мастеров металлические коробки могут оказаться проблемой по сравнению с пластиковыми. Если вы ищете простую сборку и установку между соединительной коробкой из пластика и металла, рекомендуется использовать первую в качестве металлической коробки для обеспечения безопасности рук.

Металлические коробки настоятельно рекомендуются для прокладки проводов в металлической оболочке и стальных кабелепроводов в корпус или из него. Его также лучше всего использовать для наружной установки. Их лучше всего использовать для кабелей NM и Romex с дополнительными мерами предосторожности для надлежащего заземления.

Пластиковые электрические шкафы

Электрические коробки

из ПВХ становятся стандартным материалом для электрических шкафов и идеально подходят для домашних мастеров. Они простые, доступные и легкие. Предварительно вырезанные отверстия легко использовать в домашних проектах. Хотя ПВХ могут плавиться при более высоких температурах, они не проводят электричество. Большинство коробок из ПВХ имеют встроенные зажимы для кабелей.

Они настоятельно рекомендуются и применимы для кабелей NM и Romex, но все равно будут зависеть от ваших личных предпочтений.Пластиковые корпуса идеально подходят для домашнего ремонта, ремонта и быстрого ремонта. Пластиковые коробки высокого класса поставляются с предварительно установленными винтами, чтобы быстро закрепить их на шпильках.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном

Как компетентный домашний мастер или даже лицензированный электрик, при ремонте или быстром ремонте вашего дома, вы можете обнаружить, что ремонтируете свою электрическую коробку. Эти материалы позволяют вашим электрическим устройствам и светильникам сиять после завершения всего процесса.

Электрические шкафы

должны быть установлены на расстоянии не более четверти дюйма или 6 мм от поверхности гипсокартона, это касается не только дизайна, но и повышения безопасности и предотвращения электрических пожаров.

Электрические шкафы

разработаны так, чтобы надежно удерживать домашнюю проводку для различных вещей, включая выключатели и розетки. Эти предметы различаются по размеру и форме, но обычно бывают одинарными или двойными.

Согласно NEC (Национальный электротехнический кодекс), статья 314.20, все электрические шкафы, которые вы устанавливаете на потолках и стенах, должны соответствовать стандартам безопасности. Для поверхностей, которые сделаны из негорючих материалов, гипс, штукатурка или бетон должны быть размещены на внешнем (переднем) крае шкафа, который не превышает 1/4 дюйма.

В случае, если ваша стена состоит из горючих элементов, таких как деревянная панель, край или угол вашей распределительной коробки должны в конечном итоге примыкать к поверхности потолка или стены. Кроме того, вы также можете обратиться к типам кабелепроводов и трубогибов, которые помогут при установке вашей электрической системы.

Очень важно промыть электрические коробки в гипсокартоне, чтобы предотвратить неисправность электрооборудования, которая может вызвать пожар в доме, который приводит к миллиардным потерям и повреждению имущества и смертельным исходам в год.

Строгое соблюдение и жесткие стандарты электрических стандартов имеют решающее значение для электрических норм. Когда ваш электрический шкаф правильно промывают через гипсокартон, это сводит к минимуму основание стены; это снижает риск поражения электрическим током.

Очень важно соблюдать эту меру предосторожности в основном, если материалы ваших стен сделаны из легковоспламеняющихся компонентов, таких как деревянные панели, синтетические материалы, в том числе наклейки для искусственной плитки, наклеенные на поверхности гипсокартона.

Заключение

Жизненно важно найти лучшие электрические коробки для ремонта или переделки дома. Правильный материал, тип и размер могут повысить безопасность, исключая риск, связанный с домашним пожаром из-за проблем с коротким замыканием.

Приведенный выше список предоставляет вам лучший выбор среди продуктов с наивысшим рейтингом и наиболее рекомендуемых продуктов, используемых лицензированными электриками и компетентными домашними мастерами. Учитывая жизненно важные факторы при покупке электрического шкафа, вы избавитесь от лишних сомнений и в кратчайшие сроки найдете идеальный вариант.

Lew Electric PBR1-FPB Round Plastic 2 Power Floor Box с латунной крышкой и откидными крышками

В наличии!

Рекомендуемая производителем розничная цена: 62,44 доллара.

Top PBR1-FPB Технические характеристики

• Включает коробку с розеткой и крышкой
• Розетка: 15A
• Крышка: латунь с 2 откидными крышками
• Размер крышки: 5 1/16 дюйма круглый

«Быстрая и легкая оплата, отличные цены. Посмотрим еще раз».

Обратитесь к специалисту по продукту!

С гордостью поддерживает наших клиентов с 2008 года

Описание

Lew Electric PBR1-FPB — круглый пластиковый силовой напольный ящик с латунной крышкой.Внутри напольной коробки находится дуплексная розетка на 15 А, внутренний объем круглой коробки составляет 20 кубических дюймов (без розетки). Коробка изготовлена ​​из легкой, но прочной полимерной конструкции с регулируемыми крыльчатыми зажимами для дополнительной поддержки при установке. Коробка очень проста в установке и чрезвычайно доступна по сравнению с традиционной металлической напольной коробкой. Крышка выполнена из латуни и оснащена откидными крышками для быстрого доступа к источнику питания.

Комплект соответствует необходимому коду и внесен в список ETL для США и cETL для Канады под номером 4004534, он также соответствует UL514C.

Крышка имеет круглую форму 5 1/16 дюйма, а глубина коробки — всего 3 1/4 дюйма. Установить коробку легко, так как все, что для этого требуется, — это круглое отверстие диаметром 4 дюйма.

Lew Electric PBR1-FPB — это очень доступное решение, когда вам нужно быстро подключить электроэнергию к полу внутри помещения с помощью всего лишь 4-дюймовой кольцевой пилы.

Технические характеристики

• Вырез: круглое 4 дюйма
• Глубина коробки: 3 1/4 «
• Объем салона: 20 кубических дюймов (без розетки)
• Материал коробки: Полимер
• Регулируемые зажимы крыльев на коробке
• ETL внесен в список для США, а cETL — для Канады
• Номер листинга ETL 4004534
• Соответствует UL514C
• Гарантия: 6 месяцев

Вопросы и ответы

У этого продукта нет вопросов — задайте их!

Отзывы

В настоящее время нет ни одного отзыва о данном продукте.

Галерея изображений

Включает коробку с розеткой и крышку

TP1690 Eaton 1 Gang Plastic Pop In Box

• Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!

  Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента.Закрывать Помогите улучшить наши данные

  Краткие характеристики

  Каталожный номер

  TP1690

  Производитель

  Eaton

  Номер детали производителя

  TP1690

  Описание

  Пластиковая вставная коробка на 1 группу
  Блок переключателей серии Eaton Crouse-Hinds, поворотные зажимы и встроенные зажимы, зажимы NM, 2-3 / 4 дюйма; ПВХ, угловой, одинарный, старая работа, 16.0 кубических дюймов

  Сленговые термины

  Коробка для переделки, Коробка для врезки, Коробка для старых работ, Коробка для модернизации, Коробка для старых работ, Коробка для вставки
  Предложить новый срок

  Похожие бренды




  Категории

  Розетки, крышки и вешалки — Неметаллических Отметить как неправильное
  Предложить новую категорию

  Классификация

  Пластиковые коробки

  UNSPSC

  39121306 — Распределительная коробка

  UPC / GTIN

  78618

  01/0078618

  01

  Масса единицы

  0.19 (фунтов / каждый)

  Цена и упаковка

  Минимальное количество заказа

  1

  Блок

  17,49 $ (каждый)

  Картонная коробка

  874 доллара.66 (за 50)

  ресурсов

  Изображений

  TP1690 — Маленькое изображение

  TP1690 — Большое изображение

  Вложения

  TP1690 — Спецификация

  Брошюры

  TP1690 — Брошюра

  Другие ссылки

  TP1690 — Другой

  TP1690 — Другой

  Предложить замену

  Помогите улучшить наши данные
  Режим редактирования: Войдите в систему, чтобы предложить улучшения для этого элемента.Закрывать

• Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!

  Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента. Закрывать Помогите улучшить наши данные

  Характеристики

  Материал

  ПВХ

  Количество банд

  Одиночная банда

  Материал, цвет и обработка

  Цвет

  серый

  Размеры и вес

  Размер

  2-5 / 16 дюйма в ширину X 2-3 / 4 дюйма в глубину X 3-5 / 8 дюйма в высоту

  Описания

  Длинное описание

  Распределительная коробка серии Eaton Crouse-Hinds, поворотные зажимы и встроенные зажимы, зажимы NM, 2-3 / 4 дюйма; ПВХ, угол, одинарный, старые работы, 16.0 кубических дюймов

  Особенности

  Старая работа

  Строительство

  ПВХ

  Тип продукта

  SW Box SWNG CLP Integr CLMP

  Описание

  1 ПЛАСТИКОВАЯ ПОПА В КОРОБКЕ

  , также известный как…

  Коробка ремоделирования

  Вырезать в коробке

  старый ящик

  Монтажная коробка для модернизации

  Старая рабочая коробка

  Выдвижной ящик

  Дополнительная информация

  размеры

  2.3100 ДЮЙМОВ X 2.7500 ДЮЙМОВ X 3.6300 ДЮЙМ

  Информация о производителе

  Номер детали производителя

  TP1690

  суббренд

  Серия Кроуз-Хайндс

  Марка

  EATON

  GTIN

  0078618

  01

  UPC

  78618

  01

  Таксономии, классификации и категории

  Тип

  Распределительная коробка

  Описание категории

  ПЛАСТИКОВЫЕ КОРОБКИ

  Упаковка

  Масса за шт.

  0.19

  Коробка

  50

  Использование, сертификаты и стандарты

  Приложение

  Коммерческие / институциональные здания / сооружения — коммерческие / институциональные здания / сооружения — прочее

  Крепление

  Качели клип

  стандартный

  UL

  Помогите улучшить наши данные
  Режим редактирования: Войдите в систему, чтобы предложить улучшения для этого элемента.
