Системы теплых полов прекрасная альтернатива радиаторному отоплению. Их конструкция расположена под напольным покрытием, что увеличивает свободное пространство помещения. А равномерное распределение тепла создаст максимально комфортную температуру для проживания. Но при монтаже теплых полов встречается такой термин, как – пирог теплого пола. Многие новички задаются вопросом, что же это такое и какого его предназначение для отопительной системы. На эти и сопутствующие вопросы поможет ответить данная статья.

Что такое пирог теплого пола и его предназначение

Каждый потребитель теплых полов желает не только создать оптимальную температуру для проживания, но и чтобы при этом пол оставался ровным и вписывался в интерьер помещения. Но, как известно деревянные покрытия и старая бетонная стяжка со времен поддаются деформации и гниению. Поэтому если расположить одну отопительную систему под напольное покрытие, обогрев помещения будет не качественным, а сама система быстро выйдет из строя. По этой причине была разработана конструкция послойной укладки теплых полов с применением дополнительных материалов, которая визуально напоминает слоеный пирог.

Итак, пирог теплого пола – это многослойная конструкция, для всех видов обогревающих систем. Каждый материал укладывается с определенной последовательностью и выполняет определенные функции. В общую задачу пирога пола входит:

1. Снизить теплопотери дома.
2. Не допустить влажности обогревающих элементов системы и конструкции здания.
3. Направить поток тепла в нужное русло.
4. Создать звукоизоляцию.

Помимо этого, пирог теплого пола поможет защитить обогревающую модель от негативного воздействия окружающей среды.

Но здесь стоит обратить особое внимание на то, что на конструкцию пирога влияет модель теплого пола и перекрытие здания. Поэтому, чтобы не допустить ошибок, каждый вид монтажа отопительной системы стоит рассмотреть более подробно.

Схема укладки пирога водяной системы

Перед тем как приступить к укладке пирога под теплый водяной пол, сначала необходимо подготовить материалы, которые понадобятся для монтажа.

Итак, водяная система может быть выполнен из следующих видов труб:

1. Гофрированная труба. Изготавливается данный трубопровод из нержавеющей стали с защитным верхним слоем от проникновения кислорода. Выбираются такие изделия при совместимости водяной системы с центральным отоплением.
2. Сшитый полиэтилен. Эти гибкие, прочные трубы становятся все более востребованными при укладке теплых полов. Для придания прочности и устойчивости к перепадам температуры, материал несколько раз подвергался обработке высоким давлением.
3. Металлопластиковые трубы. Эти изделия были разработаны специально для монтажа теплого пола. Они имеют хорошую гибкость, эффективную тепловую мощность, прочность, быстрый нагрев и устойчивость к коррозии.

В независимости от выбора трубопровода для теплого пола, его внешний диаметр не должен превышать 2 см.

Помимо трубопроводов, в пирог водяного теплого пола входят и такие материалы, как:

1. Теплоизоляционный слой — предназначен для предотвращения теплопотерь. Рекомендуемая толщина материала должна быть около – 10 см.
2. Гидроизоляционный материал — предотвратит проникновения влаги в систему отопления. Рекомендуемая толщина слоя – 5 мм.
3. Армирующая сетка — предназначена для прочности бетонной стяжки и укладки трубопроводов. Рекомендуемая толщина – 4 мм.
4. Демпферная лента – используется в качестве защиты от растрескивания и деформации бетонной стяжки.
5. Фольгированный слой — используют как хороший тепло отражатель.

Подготовив все необходимое оборудование и материалы, можно будет приступить к укладке пирога, с разными перекрытиями помещения.

Пирог теплого пола под грунт

Перед тем как приступить к выполнению пирога водяной системы под грунт, сначала необходимо подготовить основание. Для этого с поверхности почвы убирается весь мусор и с корнем выкапываются растения. Затем сняв плодородный слой земли, все хорошо утрамбовывается. Далее на это основание засыпается песок слоем в 10 – 15 см. Дважды полив песок воздушно — капельным способом, на него толщиной в 10 см. укладывается и утрамбовывается щебень. Таким образом, подготовив основание, можно будет приступить к следующей укладке пирога пола:

1. Устанавливается металлическая сетка.
2. Заливается цементный раствор, слоем 5 – 10 см. (допустимые нормы неровностей составляют 2 – 3 мм)
3. Укладывается гидроизоляционный материал (рубероид, ПВХ или полиэтиленовая пленка)
4. Стелиться теплоизоляционный слой. (пенолистирол или ЭППС)
5. Заливается червонная стяжка.
6. Укладывается армирующая сетка для укладки и крепления трубопроводов.
7. Производится укладка контуров, в форме спирали или змейки.
8. Заливается чистовая бетонная стяжка.

На сушку бетонной стяжки потребуется около 30 дней, после чего производят монтаж финишного покрытия.

Пирог под сухую стяжку

Сухая стяжка – это система из сыпучих выравнивающих материалов, над которой для прочности располагается фанера или гипсокартон.

Пирог теплого пола в этом случае будет устанавливаться по следующей схеме:

• вдоль всего помещения прокладывается демпферная лента;
• на основание комнаты засыпается песок или мелкой фракции карамзит.
• песчаная основа хорошо утрамбовывается;
• укладывается контур теплоносителей;
• вдоль контуров устанавливаются теплораспределительные пластины;
• поверх конструкции в 2 слоя укладывается гипсокартон.

Чтобы во время монтажа, при передвижении не повредить отопительную систему, можно соорудить деревянные мостики.

Пирог пола под бетонную стяжку

Так как в этом случае будет использоваться мокрая стяжка, последовательность укладки составляющих материалов будет немного иначе.

Итак, пирог пола под бетонную стяжку выполняется таким образом:

1. На подготовленное основание, по периметру стен друг на друга укладываются гидроизоляционные слои.
2. Стелиться слой утеплителя, в данном случае лучше использовать пенопласт или экструдированный пенополистирол.
3. Утеплитель перекрывается фольгой.
4. Вдоль стен помещения клеится демпферная лента.
5. Укладываются контуры теплоносителей.
6. Монтируется армирующая сетка.
7. На сетке устанавливаются маяки для заливки бетонной стяжки.
8. По маяки заливается цементный раствор.

При этом монтаже, перед укладкой напольного покрытия так же потребуется время для упрочнения и высыхания бетонной стяжки 30 дней.

Пирог водяной системы под деревянный пол

Это достаточно новый вид укладки теплых полов, где трубы будут монтироваться между лагами. Последовательность работ происходит в следующем порядке:

1. На червонный пол укладывается теплоизоляционный материал. Так как вся конструкция пола будет иметь малый вес, в качестве утеплителя можно применить стекловату.
2. Затем следует слой фольги, который будет служить тепло — отражателем.
3. Между лагами укладываются трубопровода.
4. В качестве несущего перекрытия, устанавливаются плиты ГВЛ.

Отличительной особенностью пирога под деревянным полом заключается в том, что напольное покрытие можно смонтировать сразу после укладки конструкции.

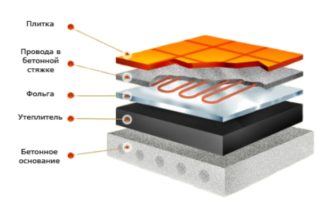

Укладка пирога под электрический пол

В отличие от теплого водяной пола, на укладку конструкции электрической системы не потребуется много свободного времени. Да и сам монтаж проводится значительно легче, так как не требуется предварительных работ на подготовку червонного основания. Основным материалом электрического пола будет являться кабельные маты или инфракрасная пленка, а в качестве дополнительного оборудования теплорегулятор и термодатчик.

Сам процесс укладки пирога электрического теплого пола выполняется с такой последовательностью:

• на бетонное или деревянное основание стелиться утеплитель;
• для отражения тепла укладывается фольгированный полиэтилен;
• устанавливается и фиксируется греющее изделие;
• из плотного полиэтилена стелиться гидроизоляционный слой;
• в завершении пирога укладывается ламинат и плинтус.

При монтаже теплого электрического пола не стоит забывать, что его также не рекомендуется размещать под габаритной мебелью и электротехникой.

Советы для новичков

Одной последовательности при монтаже пирога теплого пола, для качественного обогрева помещения будет не достаточно. Чтобы добиться желаемой температуры для комфортного проживания и при этом продлить срок эксплуатации системы теплого пола, необходимо ознакомиться со следующими советами специалистов:

1. Проектирование системы теплого пола лучше предоставить опытным профессионалам.
2. Проводить монтаж отопительной системы нужно исключительно на ровной поверхности.
3. Чтобы снизить температурную нагрузку на бетонную стяжку, площадь участка его заливки не должна превышать 40 кв.м.
4. Укладку трубопроводов необходимо производить не ближе 10 см. от стен здания.
5. Контуры водяной системы должны быть выполнены из цельного материала.
6. При укладке кабельной системы не допускается резких перегибов нагревательных элементов.
7. Укладку напольного покрытия необходимо осуществлять только после проверки отопительной системы на работоспособность.

Итак, подводя итоги данной статьи, о пироге отопительного водяного теплого пола и электрической системы необходимо также добавить, что при монтаже очень важно соблюдать последовательность укладки и толщину материалов. А также придерживаться советов опытных специалистов. Иначе приведенные ошибки на начальном этапе установки систем могут привести к не поправимым последствиям, вплоть выхода из строя обогревающих моделей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Pinterest

варианты по плитам, на бетон, по лагам и другие

Содержание статьи:

Использование для отопления жилья системы теплый пол выгодно с экономической точки зрения. Несмотря на значительные трудозатраты, вложенные в нее средства окупаются уже через несколько лет. Эффективность и время окупаемости зависят от правильности подготовки всех входящих в состав слоев, которые называют “пирог теплого пола”.

Назначение структуры из нескольких слоев

Определенный порядок укладки необходим для сохранения тепла и защиты элементов от повреждений

С конструктивной точки зрения пирог теплых водяных полов представляет собой набор элементов, уложенных в определенном порядке, включая водяные трубы или электрический кабель. Основное назначение такой конструкции состоит в следующем:

• снижение тепловых потерь в системе обогрева;
• защита нагревательных элементов от попадания в них влаги и пара;
• управление тепловыми потоками;
• надежная звукоизоляция.

Элементы слоеного набора защищают отопительную систему от механических повреждений.

Достоинства и недостатки

Многослойный теплый пол обеспечивает сохранение нужной температуры в помещении

Пирог с утеплением пола в деревянном доме гарантирует получение следующих преимуществ:

• обеспечение высокого уровня тепловой отдачи;
• качественная теплоизоляция пола;
• надежное и безопасное размещение рабочих элементов;
• получение качественного покрытия с равномерным распределением теплового поля;
• долговечность и ремонтопригодность.

Многослойная структура позволяет обеспечить хорошую звуко- и теплоизоляцию в помещении. К недостаткам относят сложность изготовления и необходимость тщательной подготовки основания под водяную систему.

Схема укладки

Перед тем как подготовить пирог утепления полов в деревянных домах потребуется определиться с выбором основания, в качестве которого традиционно используются:

• обычный грунт;
• сухая или бетонная стяжка;
• деревянные полы.

Каждая из схем формирования нуждается в отдельном рассмотрении.

Пирог теплого пола под грунт

Перед обустройством водяного пола под грунт необходимо подготовить ровное и прочное основание. Для этого с поверхности почвы удаляется все лишнее, включая мусор и корни растений, после чего она тщательно утрамбовывается. Засыпается песок слоем толщиной 10-15 см, подложка поливается воздушно-капельным способом, а затем на нее насыпается и утрамбовывается слой щебня той же толщины.

По завершении подготовительных процедур переходят непосредственно к укладке пирога. Для этого проделываются следующие операции:

1. На подготовленный грунт укладывается усиливающая металлическая сетка.
2. Она заливается заранее подготовленным цементным раствором толщиной 5-10 см при допустимых неровностях 2-3 мм.
3. По подсохшей монолитной стяжке укладывается гидроизоляция – это могут быть листы рубероида, полиэтиленовой пленки или ПВХ.
4. Застилается слой теплоизоляции – ее функцию выполняют пенополистирол или экструдированный ППС.
5. Сверху обустраивается черновая стяжка, а затем монтируется армирующая сетка, используемая в качестве усиления основания.

В форме змейки или спирали укладываются водяные контуры системы, после чего они заливаются бетоном начисто. В заключение останется сделать чистовое напольное покрытие.

Под сухую стяжку

Песчано-гравийная стяжка, на которую будет уложен пирог теплого пола

Под сухой стяжкой понимается основание из сыпучих выравнивающих материалов, поверх которых с целью усиления настилаются фанера или гипсокартон. В этом случае пирог теплого пола формируется по следующей схеме:

1. По периметру помещения укладывается уплотняющая демпферная лента.
2. На черновой бетонный пол насыпается песок или керамзит в мелкой фракции, которые тщательно утрамбовываются.
3. Поверх монтируются трубы контуров теплого пола.
4. Прямо на них устанавливаются рассеивающие тепловые пластины.

На завершающем этапе работ поверх конструкции укладываются один или два слоя гипсокартона.

Под бетонную стяжку

Черновая бетонная стяжка увеличивает вес конструкции, поэтому укладывается только на 1 этаже

В случае использования мокрой бетонной стяжки последовательность операций по укладке компонентов будет немного другая.

1. На подготовленное основание по периметру стен укладывается слой гидроизоляции.
2. Настилается утеплитель, в качестве которого используется пенопласт или экструдированный ППС.
3. Утеплитель закрывается отражающей тепло фольгой.
4. Вдоль стен комнаты у самых стыков клеится демпферная лента.
5. На отражательный слой укладываются сами контуры отопительной системы.
6. Поверх них монтируется армирующая сетка, по которой устанавливаются маяки для выравнивания бетонной стяжки.
7. По выставленным маякам заливается заранее подготовленный цементный раствор.

Прежде чем приступать а укладке чистового напольного покрытия потребуется сделать выдержку не менее 30-ти дней. За это время бетонная стяжка полностью схватится и высохнет.

Под деревянный пол

Утеплитель минвата в лагах с подложкой, в которую вмонтирован электрический кабель

Особенностью этого вида формирования пирога теплого пола является укладка его слоев и труб между деревянными лагами. Последовательность рабочих операций в этом случае выглядит так:

1. На черновой пол укладываются маты теплоизоляционного материала, в качестве которого используется минеральная (базальтовая) вата.
2. Поверх монтируется слой фольги, являющейся хорошим отражателем тепла.
3. Обустраивается каркас из лаг, между которыми укладываются трубы отопительной системы.

В качестве несущего основания, монтируемого поверх труб, используются плиты ГВЛ. Специфика формирования каркасного пирога над деревянным полом заключается в возможности укладки чистового покрытия сразу после готовности отопительной конструкции. Толщина пирога водяного теплого пола в этом случае зависит от выбранного типоразмера лаг и защитного перекрытия.

Укладка под электрический пол

Подготовка основания под электрический теплый пол

В отличие от водяных систем, пирог для электрического теплого пола не так сложен в изготовлении. Это связано с отсутствием необходимости в тщательной подготовке основания. Во всем остальном последовательность проводимых операций схожа с действиями по формированию системы водяного пола.

1. На бетонное или деревянное основание укладывается слой утеплителя.
2. Поверх кладется полиэтилен с отражающей тепло фольгой.
3. На нем размещаются, а затем фиксируются сами нагревательные элементы.
4. Сверху настилается гидроизоляционный слой из полиэтилена.

В завершение обустраивается чистовое покрытие из ламината или линолеума.

Необходимость утеплителя в многослойной структуре теплого пола

Утеплитель при формировании пирога теплого пола необходим для исключения потерь тепла в сторону чернового основания. Это способствует перераспределению тепловых потоков в направлении жилых пространств и позволяет оптимизировать температуру теплоносителя – экономить на энергоресурсах. Утеплить пол таким образом удается посредством твердых материалов, имеющих плотность не менее 35 кг/м3.

Утеплителем может быть обычный или экструдированный пенополистирол, характеристики которого позволяют использовать его в составе слоеного пирога. Минимальная толщина плит утеплителя составляет в среднем 20-30 мм. Производители рекомендуют использовать 30 мм пенопласт, когда под полом находится отапливаемое помещение. Если под ним расположены не отапливаемые (нежилые) площади или грунтовый слой, потребуется уложить теплоизолятор толщиной до 50-100 мм. В реальности увеличение этого показателя влечет за собой возрастание толщины всего пирога, что не всегда желательно, поскольку в этом случае сокращается часть жилого пространства.

Пирог теплого пола по грунту с утеплителем

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности.

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Подготовительный этап для грунта

Итак, устройство чернового пола по грунту начинается непосредственно с обработки участка земли

Важно знать глубину залегания грунтовых вод, чтобы исключить риск подтопления фундамента. Для этого можно предусмотрительно произвести монтаж дренажной системы, которая будет выполнять функцию отведения воды

Как только проблема с грунтовыми водами решена, можно давать старт процессу создания основания. Используется для этого крупнозернистый речной песок и щебенка с диаметром фракции около 3 сантиметров. Глубина залегания слоя из этих материалов должна составлять около 30 сантиметров. Как только его засыпают, производится трамбовка с использованием большого количества воды. Недопустимо использование чернозема или торфа вместо песка, поскольку они подвержены вымыванию.

Если грунт под домом не напитывается влагой и является сухим, укладывается подстилочный слой. В ином случае его заменяют таким материалом, как геотекстиль, чтобы исключить проникновение грунтовых вод выше данного слоя. Поверх производится насыпь из гравия или щебенки крупной фракции.

Достоинства и недостатки теплого пола по грунту

• безусловно, к основным достоинствам теплого пола по грунту относится, его надежная защита дома от холода и морозов. Независимо от температуры грунт, на котором размещен теплый пол, всегда имеет плюсовую температуру;
• в качестве утеплителя полов по грунту можно выбрать практически любой теплоизоляционный материал. Для гидроизоляции отлично подойдет рубероид или же специальная пленка. А поверхность такого пола, также можно отделать любым из выбранных вами напольных покрытий ;
• при устройстве такого пола нагрузка идет непосредственно на грунт и можно не производить специальные расчеты. В тех местах, где нагрузка будет значительной, лучше всего увеличить толщину пирога теплого пола;
• кроме этого, можно самому сделать теплоизоляционный слой потолще, или же что-то поменять в данной конструкции;
• теплый пол по грунту можно применять в качестве основного отопления в доме. так и в качестве дополнительного;
• данные полы быстро нагреваются и распределяют равномерно тепло по помещению, тем самым предотвращают появления сквозняков, что чревато для здоровья жильцов дома;
• теплые полы по грунту имеют отличную звукоизоляцию ;
• прекрасная защита от плесени, сырости и различных микроорганизмов.
• теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения ;
• в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
• иногда это достаточно длительная и сложная процедура. которую желательно выполнять во время строительства дома;
• необходимость учитывать положение грунтовых вод.

Пирог теплого пола по грунту особенности укладки

Земляное основание, на которое будет монтироваться обогрев, должно пройти подготовку. Для этого проводится выравнивание почвы, уплотнение верхнего слоя. В случае необходимости на грунт ложится слой подсыпки. Он состоит из щебня или гравия. Чаще всего используется материал средней фракции. Это препятствует капиллярному проникновению грунтовых вод в помещение. Необходимость укладки такой «подушки» возникает лишь в случае высокого уровня грунтовых вод.

Слой черновой стяжки, о которой говорилось выше, тоже обладает определенными нюансами. Толщина должна составлять от 50 до 100 мм. Используемая марка бетона – М100 или М200. Целесообразно проводить армирование подошвы в случае, когда грунт был плохо уплотнен. Также его использование обосновано в случае, когда имеются расхождения в плотности основания.

Черновая стяжка для тёплого пола по грунту в частном доме может укладываться на перекрытия подвальных помещений. Это делается с целью выравнивания плоскости. Толщина такого слоя не должна составлять менее 3 см.

Существует и такое явление, как сухая стяжка. Ее применение набрало популярность за счет того, что отсутствуют мокрые бетонные работы. Использовать технологию целесообразно только для обустройства черновой стяжки.

При укладке теплого пола на грунт следует позаботиться и о деформационном слое. Здесь поможет демпферная лента. Материал сведет на нет вероятность возникновения теплового моста. Он также компенсирует нагрузку, возникающую при нагревании бетонного покрытия. Это не дает стяжке расширяться и трескаться. Демпферная лента укладывается со всех сторон внешних ограждающих конструкций. Но делается это исключительно после нанесения штукатурки и подготовительных работ к чистовой отделке здания.

Полы по грунту — универсальный способ устройства теплого и надежного основания в доме. И делать их можно при любом уровне грунтовых вод и типе фундамента. Единственное ограничение – дом на сваях. В этой статье мы подробно опишем все слои «пирога пола» и покажем как его организовать своими руками.

Бетонные полы по грунту, подразумевают отсутствие подвалов или зазоров для вентиляции в подполье.

По своей сути, это многослойный пирог. Где самый нижний слой – грунт, а самый верхний – напольное покрытие. При этом слои имеют своё назначение и строгую последовательность.

Объективных ограничений для организации пола по грунту нет. Высокие грунтовые воды в этом не помеха. Единственное их слабое место – сроки изготовления и финансовые затраты. Зато на такие полы можно ставить кирпичные или блочные стены, и даже тяжёлое оборудование.

Водяной тёплый пол по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

1. При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
2. Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
3. Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
4. Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
5. Укладка труб теплого пола по грунту.
6. Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
7. Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.
