Прямой и перекрестный кабели UTP

Для двух устройств, чтобы осуществлять передачу через кабель, который непосредственно их соединяет, терминал передачи одного устройства должен быть соединен с терминалом получения другого устройства.

Кабель должен быть обжат так, что контакт передачи, Tx, беря сигнал от устройства А на одном конце, соединялся проводом с контактом получения, Rx, на устройстве B. Точно так же контакт Tx устройства В должен быть соединен с контактом Rx устройства А. Если контакт Tx на устройстве имеет номер 1, а контакт Rx имеет номер 2, кабель соединяет контакт 1 на одном конце с контактом 2 на другом конце. Эти «перекрестные» соединения контактов дают этому типу кабеля его название — перекрестный кабель.

Чтобы получить этот тип соединения с UTP кабелем, один конец должен быть обжат согласно расположению контактов EIA/TIA T568A, а другой конец должен быть обжат согласно схеме T568B.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Маршрутизатор с маршрутизатором (соединение портов Ethernet)

  • Компьютер с компьютером

  • Компьютер к портом Ethernet маршрутизатора

На рисунке идентифицируйте используемый тип кабеля, основываясь на соединяемых устройствах.

В качестве напоминания, ниже еще раз перечислено, когда какой кабель применяется:

Используйте прямой кабель для того, чтобы соединить:

  • Коммутатор с маршрутизатором

  • Компьютер с коммутатором

  • Компьютер с концентратором

Используйте перекрестный кабель для того, чтобы соединить:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Маршрутизатор с маршрутизатором

  • Компьютер с компьютером

  • Компьютер с маршрутизатором

Выбор MDI/MDIX

Многие устройства позволяют порту UTP Ethernet быть установленным в MDI или MDIX. Это может быть сделано одним из трех способов, в зависимости от функций устройства:

1. На некоторых устройствах у портов может быть механизм, который электрически меняет пары передачи и получения. Порт может быть изменен с MDI на MDIX, применяя этот механизм.

2. Во время конфигурации некоторые устройства позволяют выбирать, как должен функционировать порт — как MDI, или как MDIX.

3. У многих более новых устройств есть автоматическая функция перекрещивания. Эта функция позволяет устройству обнаруживать необходимый тип кабеля и конфигурирует интерфейсы соответственно. На некоторых устройствах это автоматическое обнаружение выполняется по умолчанию. Другие устройства требуют команды конфигурирования интерфейса для того, чтобы включить автоматическое обнаружение MDIX.

Далее: Использование Справки CLI IOS

Смотрите также

Написать

Кроссовер и Ethernet кабель: в чем разница? — Новости

Кабель кроссовера и кабель Ethernet: в чем разница? Apr 15, 2019

Кабель кроссовера и кабель Ethernet: в чем разница?

Кабель кроссовера против кабеля Ethernet

Патч-кабель Ethernet обычно разделяется на перекрестный кабель и прямой кабель различными сетевыми приложениями. Прямой кабель — это тип общего сетевого кабеля, который широко используется, а перекрестный кабель — это специальный тип кабеля Ethernet. Следовательно, при сравнении кроссоверного кабеля и кабеля Ethernet это фактически сравнение между кроссоверным кабелем Ethernet и прямым кабелем (в этом посте он называется кабелем Ethernet).

Кабель кроссовера и кабель Ethernet: что такое кабель Ethernet?

Кабель Ethernet / прямой кабель, такой как кабель Cat5, Cat5e и Cat6 и т. Д., Представляет собой тип кабеля витой пары, который в основном используется в локальных сетях для подключения устройств двух разных типов, например в следующих ситуациях:

  • Компьютер к порту LAN кабельного / DSL модема

  • Компьютер с обычным портом коммутатора / концентратора

  • Порт WAN маршрутизатора к порту LAN кабельного / DSL модема

  • LAN-порт маршрутизатора к порту uplink коммутатора / концентратора

  • Соедините 2 коммутатора / концентратора с одним из них, используя порт восходящей линии связи, а другой — с обычным портом.

На самом деле, когда дело доходит до кроссоверного кабеля по сравнению с кабелем Ethernet, неизбежно думать об их проводной системе. Как мы знаем, T568A и T568B — это два стандарта, признанных ANSI, TIA и EIA для подключения кабелей Ethernet. Они отличаются в порядке 8 цветов кабеля. Для T568A, порядок цвета 8 контактов: белый, зеленый, белый оранжевый, синий, белый синий, оранжевый, белый коричневый и коричневый от 1 до 8 соответственно. В то время как в стандарте проводки T568B, есть два обмена заказа цвета по сравнению с T568A, контакт 1 в обмен на контакт 3 и контакт 2 в обмен на контакт 6.

Прямой кабель использует одинаковый стандарт проводки на обоих концах. То есть оба конца (разъем A и разъем B) используют стандарт проводки T568A, или оба конца используют стандарт проводки T568B того же цвета.

Кабель кроссовера и кабель Ethernet: что такое кроссовер?

Кроссоверный кабель, такой как Cat5, кроссоверный кабель Cat5e и т. Д., — это тип кабеля витой пары, используемый для подключения двух устройств одного типа, таких как «DTE к DTE» или «DCE к DCE», в следующих ситуациях:

  • Один компьютер другому

  • Один переключатель к другому переключателю, соединяющему нормальный порт с обеих сторон

  • Один концентратор к другому концентратору, соединяющему нормальный порт с обеих сторон

  • Порт LAN маршрутизатора к обычному порту коммутатора / концентратора

В отличие от прямого кабеля Ethernet, в перекрестном сетевом кабеле используются два разных стандарта проводки на обоих концах (разъем A и разъем B). Один конец использует стандарт проводки T568A, а другой — стандарт проводки T568B. Ниже показана схема подключения кроссовера:

Заключение

Короче говоря, сходство перекрестного кабеля с кабелем Ethernet очевидно. Как кабель Ethernet, так и перекрестный кабель соответствуют стандартам проводки T568A и T568B с 8 разноцветными контактами на каждой стороне разъема. В то время как первый соединяет два разных типа устройств друг с другом, например, «компьютер с коммутатором», а второй соединяет два устройства одного типа друг с другом, например «один компьютер с другим компьютером».

Кросс кабель распиновка. Технология создания патч-корда.

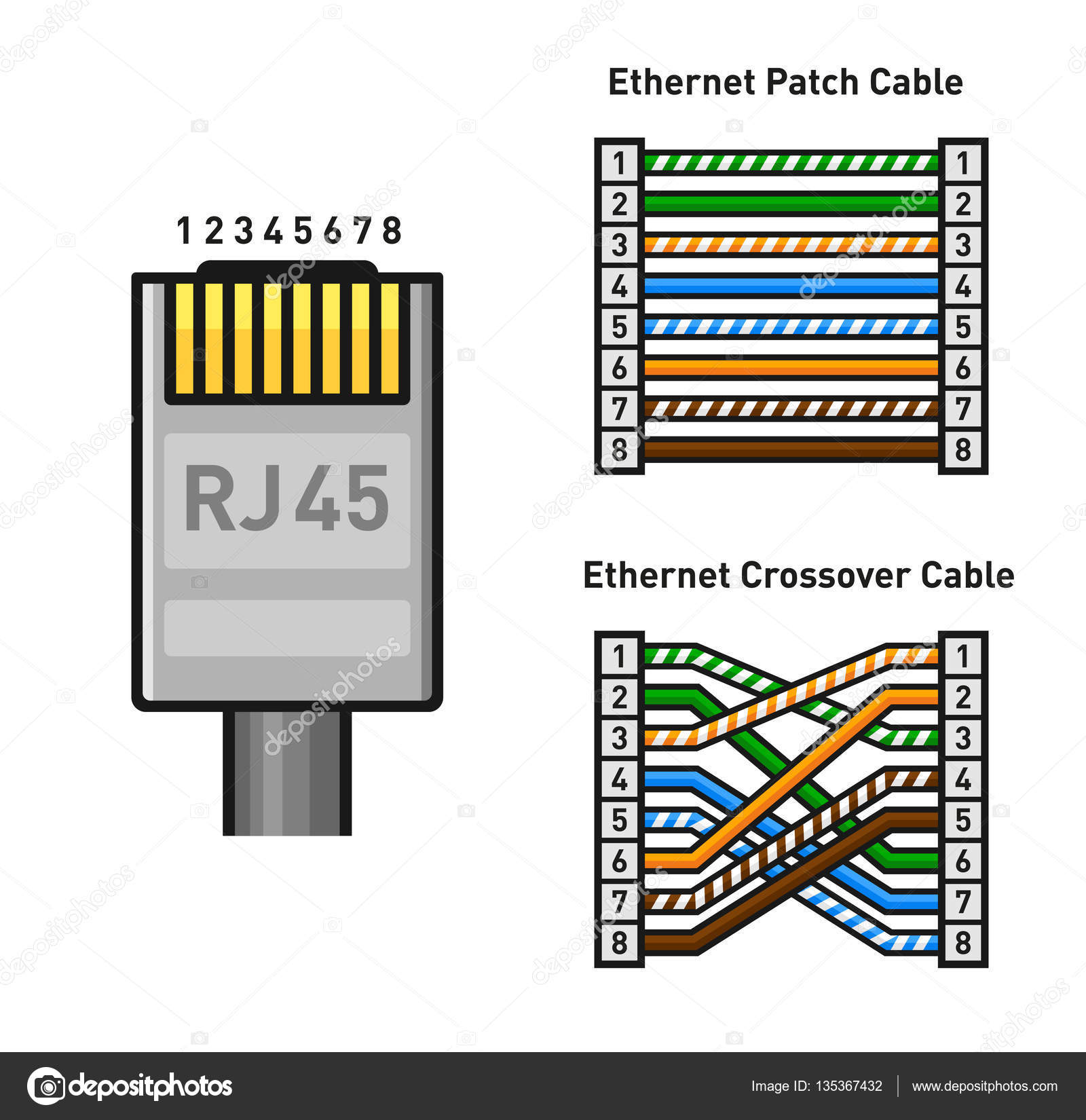

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

Вид разьемов rj-45

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.


Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.


Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.


Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.


В свою очередь, перекрестный, будет иметь разные подключения жил на концах.


Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.


Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.


После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.


Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • — описание, особенности, принцип работы

Обжим и разводка, распайка, распиновка витой пары.

Структурированные кабельные системы (СКС) – сравнительно новая область, и терминология в ней пока еще не устоялась. Поэтому существует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распайка», «распиновка», «разводка» кабеля. По сути, весь это профессиональный жаргон – синонимы слова «схема», и обозначает описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме.

Разводка и обжим сетевого кабеля зависит от того, сколько витых пар в нем находится. Сколько и какие пары кабеля UTP используются различными приложениями, Вы можете посмотреть . Также можно посмотреть порядок действий при обжиме витой пары.

Стандартный 4-х парный кабель , используемый для построения компьютерных сетей, обжимается коннекторами RJ-45. Телефонный кабель обжимается коннекторами RJ-11 или RJ-12, в зависимости от количества активных контактов.

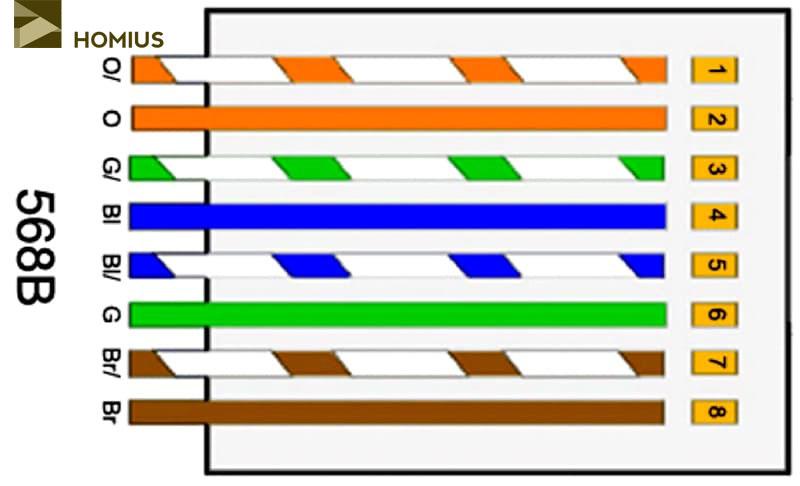

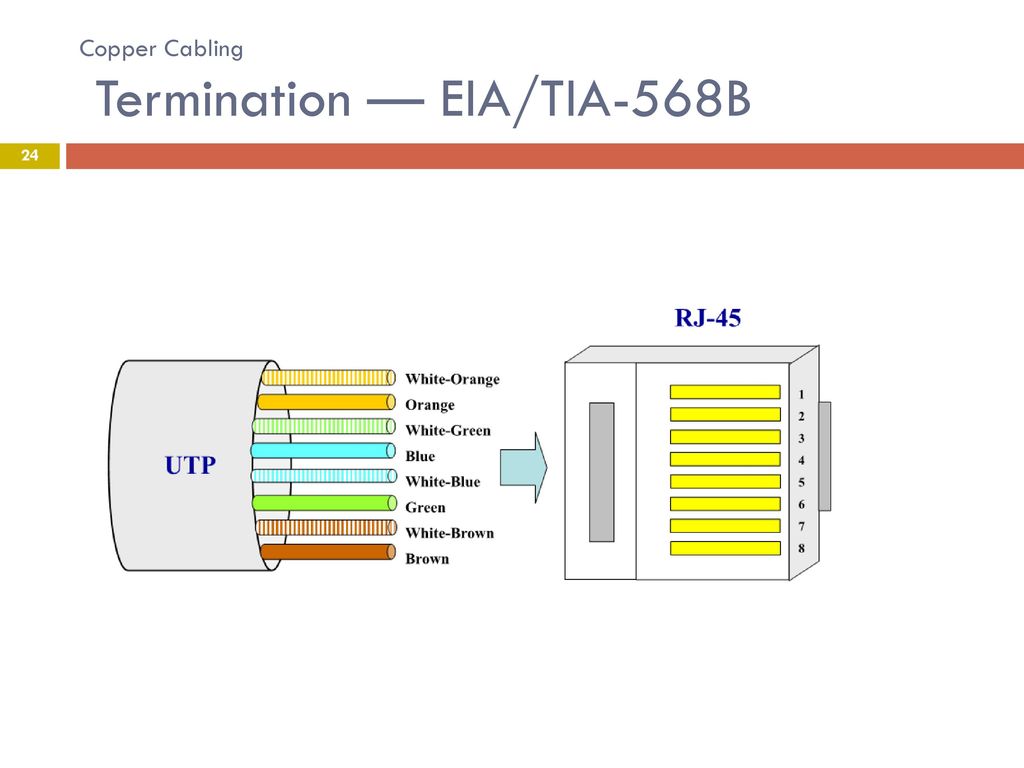

Схема обжима витой пары 568B

1. бело-оранжевый
2. оранжевый
3. бело-зеленый
4. синий
5. бело-синий
6. зеленый
7. бело-коричневый
8. коричневый

Отличие схем 568A и 568В состоит только в оранжевой и зеленых парах.

568А — 1-2 — бело-зеленый — зеленый, 3-6 бело-оранжевый — оранжевый
568B — 1-2 — бело-оранжевый — оранжевый, 3-6 бело-зеленый — зеленый

Схема обжима витой пары 568A

1. бело-зеленый
2. зеленый
3. бело-оранжевый
4. синий
5. бело-синий
6. оранжевый
7. бело-коричневый
8. коричневый

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP (Unshielded Twisted Pair, англ.: неэкранированная витая пара), наиболее широко используются схемы прямого обжима в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий 568А и 568В . Схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.



Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.


В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.


Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.



Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.


При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары . Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель . Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля нам понадобится:

  • Обжимка
  • Коннектор RJ-45 (он же джек)
  • Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

  • Кусачки
  • Отвертка
  • Джек RJ-45


В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.


Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов


Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу


Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы


2. Располагаем провода в нужной нам последовательности


Эту последовательность вы можете посмотреть на рисунке ниже


3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45


Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.


или специального инструмента. Это так же удобно делать обжимкой.


Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу


5. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку



7. До упора сжимаем инструмент


8. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт


На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.

Заключение

В этой статье (Схема обжима витой пары ) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В видео не показан фиксация всего сетевого кабеля к коннектору. Для этого необходимо отверткой в месте указанном на рисунке аккуратно надавить

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.


Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.

Почему прямые Ethernet-кабели?

Когда-то давно гнездо для витой пары было подключено только одним способом, и подключенная электроника не могла изменить то, что делал каждый провод. Вы были либо сетевым устройством (концентратор / мост / коммутатор / маршрутизатор), либо конечным устройством. Чтобы электрически соединить два сетевых устройства вместе, необходим кабель, отличный от того, который используется для подключения конечного устройства к сетевому устройству.

И, таким образом, появились прямые и перекрестные кабели.

Избегая использования второго типа кабеля (который неизменно теряет свою метку и сбивает с толку bejebers из-за нескольких человек в сети, месяцами или годами, когда они вытаскивают его из корзины), большинство устройств предназначено для подключения как к сетевым устройствам, так и к конечным устройства имели порт восходящей связи, который позволял использовать «нормальные» кабели.

Это было так просто.

Изменить: Google-Fu успешно. Это была ARCnet!

Почему коммутаторы / концентраторы не были спроектированы с самого начала для использования перекрестных кабелей?

Когда еще обсуждалась спецификация 10base-T, архитектурой витой пары, наиболее распространенной в то время в офисных сетях, была ARCnet. 10base-T не был утвержден в качестве фактического стандарта до 1990 года, позже, чем я думал. Соединение концентраторов ARCNet вместе, похоже, потребовало кабеля с перевернутыми парами из того, что в итоге было подключено к конечным устройствам.

Поскольку комитет по стандартам должен был состоять из опытных сетевых инженеров из различных поставщиков оборудования и других заинтересованных сторон, они годами занимались проблемой нескольких кабелей и, вероятно, считали ее статус-кво. Также возможно, что разрабатываемые поставщиками «черновые» устройства также имели электрические требования к кабелю, на которые влияло то же, что и при изготовлении устройств ARCnet. Очевидно, что комитет не считает, что использование нескольких типов кабелей является достаточной проблемой для стандартизации практики из существующих.

Разница между прямыми, перекрестными и опрокидывающимися кабелями

Типы кабелей

Наиболее распространенная форма сетевого кабеля называется «неэкранированная витая пара”(UTP). Этот формат кабеля используется для Ethernet стандарты, которыми управляет Институт инженеров по электротехнике и электронике (IEEE). Эти стандарты упоминаются в коде 802,3. Стандарты Ethernet открыты для чтения всеми, и они включают спецификации конфигурации кабелей и типы разъемов, используемых для подключения кабелей к устройствам. То, что мы обычно знаем как сетевой кабель, является 802,3 указанный кабель для сетей Ethernet.

Различие между прямо через, кроссовер, и перекатывать кабель сводится к тому, что разъемы на каждом конце проводной. Кабель UTP содержит восемь проводов. Каждый отдельный провод покрыт цветным пластиковым покрытием, а весь пучок заключен во внешнюю оболочку..

В конфигурации витой пары восемь проводов внутри кабеля разделены на четыре пары. Два провода в паре скручены друг с другом. Эта процедура защищает оба провода от помех. Спаривание легко обнаружить, потому что один из них покрыт сплошным покрытием, а другой — белым со спиральной полосой в цвете пары. Цвета этой пары:

  • зеленый
  • апельсин
  • синий
  • коричневый

Кабельные разъемы

Стандартное название для разъемов на концах кабелей Ethernet RJ-45. Это не правильное название, так как RJ-45 это прекращенный формат телефонного проводного соединителя Правильное название для этих разъемов, в соответствии с 802,3 стандарты это «8P8C«, Что означает«восемь позиций, восемь разъемов.«Однако не стоит суетиться, если вы слышите, как сетевой специалист называет разъем RJ-45. Именно так все называют эти вилки, и если вы сделаете что-то важное, вы будете сидеть в комнате отдыха в обеденный перерыв..

Существует стандартная последовательность для этих цветных проводов в 8P8C разъем. Это не совсем логично. Порядок следующий:

  • Пин 1: оранжевая полоса
  • Контакт 2: Оранжевый твердый
  • Контакт 3: зеленая полоса
  • Контакт 4: синее твердое вещество
  • Пин 5: Синяя полоса
  • Контакт 6: зеленое твердое вещество
  • Контакт 7: коричневая полоса
  • Контакт 8: Коричневый твердый

На самом деле не имеет смысла, что все пары идут в разъем рядом друг с другом, за исключением зеленой пары, и нет реальной причины, по которой порядок с синей полосой / сплошной является обратным. тем не мение, это стандарт и вы должны следовать ему, потому что гнездо, в которое вставляется соединитель, внутренне подключено, чтобы принимать сигналы, передаваемые с помощью цветовой маркировки проводов в этом конкретном порядке. .

Расположение разъемов, указанное выше, указано в стандарте EIA-568B. Это было определено Альянс электронной промышленности, следовательно «EIA.Стандарт теперь управляется Ассоциация телекоммуникационной отрасли, поэтому распиновка также упоминается как TIA-568B. Американский национальный институт стандартов также признает стандарт, и поэтому вы увидите, что он называется ANSI-568B. Расположение разъема в EIA-568B стандарт иллюстрируется ниже.

Основной стандарт проводки для кабельных разъемов Ethernet на самом деле EIA-568A EIA-568B макет был сделан доступным в качестве приемлемой альтернативы. Тем не менее, версия B была внедрена в промышленности в качестве основного стандарта. EIA-568A Стандарт имеет несколько иную компоновку:

  • Пин 1: зеленая полоса
  • Контакт 2: зеленое твердое вещество
  • Контакт 3: оранжевая полоса
  • Контакт 4: синее твердое вещество
  • Пин 5: Синяя полоса
  • Пин 6: Оранжевый сплошной
  • Контакт 7: коричневая полоса
  • Контакт 8: Коричневый твердый

Иллюстрация распиновки EIA-568A показана ниже.

Неважно, какой из этих стандартов вы используете, если вы последовательны при обжатии разъемов на обоих концах кабеля..

Кабельный провод

Почему кабель Ethernet имеет восемь проводов? Имеет ли значение, какой цвет идет в разъем? Ответы на эти два вопроса удивительны.

Прежде всего, UTP кабель, который всегда используется для сетей Ethernet, не должен содержать восемь проводов. Тем не менее, это соглашение. Синяя пара и коричневая пара ничего не делают.

Все провода внутри цветных оболочек идентичны. Если вы снимаете оболочку с синей полосатой проволоки, она выглядит точно так же, как оранжевая сплошная проволока, когда она зачищена. Тот факт, что есть два разных набора руководящих принципов для подключения RJ-45 может привести к хаосу. Тем не менее, на самом деле не имеет значения, в каком порядке вы вставляете провода, если вы вставляете одинаковый цвет в контакт 1 в разъемах на обоих концах и в одинаковый цвет в контакте 2 и т. Д..

ООД и АКД

Гнездо, что RJ-45 вписывается в запаянную сетевую карту. Каждый элемент оборудования, который может подключаться к кабельной сети, должен иметь сетевую карту, которая также называется контроллер сетевого интерфейса или NIC. На самом деле есть два типа устройств, которые подключаются к сети: ООД и АКД. ООД означает «оконечное оборудование данных.Это относится к вашему компьютеру. АКД является «оборудование для обработки данных.«Это означает, что любое сетевое устройство, такое как модем, маршрутизатор или коммутатор.

Различие между DTES и АКД важно, когда вы хотите решить, использовать ли прямой или перекрестный кабель.

Назначение контактов разъема

Важный фактор, который нужно помнить при подключении RJ-45 штепсельные вилки — функция каждого штыря В следующем списке показано назначение каждого разъема в 8P8C вилка, которая подходит к DTE:

  • Контакт 1: передача положительного сигнала
  • Контакт 2: передача отрицательного сигнала
  • Контакт 3: получение положительного сигнала
  • Пин 4: Ничего
  • Пин 5: ничего
  • Вывод 6: получение отрицательного сигнала
  • Пин 7: ничего
  • Пин 8: ничего

Соединения внутри разъема с обеих сторон должны соответствовать друг другу. Там нет смысла в ООД передача данных по контактам 1 и 2, если АКД с другой стороны, эти контакты также рассматриваются как соединения, по которым должны передаваться данные. Так что розетки на АКД подключены в обратном направлении. Вот цель булавки, насколько АКД обеспокоен:

  • Вывод 1: получение положительного сигнала
  • Контакт 2: прием отрицательного сигнала
  • Контакт 3: передача положительного сигнала
  • Пин 4: Ничего
  • Пин 5: ничего
  • Вывод 6: передача отрицательного сигнала
  • Пин 7: ничего
  • Пин 8: ничего

Так что ООД передает на контакты 1 и 2 и получает на контакты 3 и 6. A АКД передает на контакты 3 и 6 и получает на контакты 1 и 2.

Прямой кабель

прямой кабель часто называют соединительный кабель или сетевой кабель. Кабель, поставляемый в комплекте с маршрутизатором, является прямым кабелем — это наиболее распространенный формат для сетевых кабелей. Прямой кабель настроен, как описано выше. Неважно, следует ли кабель, который вы покупаете EIA-568A или EIA-568B потому что в обоих случаях провод одного цвета соединяется с одним и тем же контактом на обоих концах. Это кабель, который вы используете для подключения ООД к АКД. Там нет неправильного конца. Разъемы на обоих концах точно такие же, а разъем на вашем компьютере, к которому подключается кабель, точно такой же (внешне), как разъем на вашем маршрутизаторе или модеме, который принимает разъем кабеля.

Кабели для принтера

Кабели для принтера хитры. Если вы подключите принтер к коммутатору, то вам нужен прямой кабель. Условно, Вы не можете использовать прямой кабель для подключения принтера к компьютеру.. Это потому, что и ваш компьютер, и ваш принтер DTES. Оба будут рассматривать контакты 1 и 2 как каналы передачи, и оба будут прослушивать входящие данные на контактах 3 и 6. Поэтому, если ваш компьютер отправляет данные на контакты 1 и 2, а ваш принтер прослушивает контакты 3 и 6, распечатка никогда не происходит. произойдет. В этом случае, вам нужен кроссовер кабель.

Кроссовер кабели

перекрестный кабель делает именно так, как предполагает его название, он пересекает провод от контакта 1 на одном конце к контакту 3 на другом разъеме. Провод, который обжимается к контакту 2 на одном конце, прикреплен к контакту 6 на другом конце, и провода контактов 3 и 6 идут к контактам 1 и 2 соответственно в другом разъеме. Кроссовер кабель следует как EIA-568A и EIA-568B. Это A на одном конце и B на другом. Таким образом, эти противоречивые стандарты оказались полезными.

Чтобы сдать экзамены CCNA, Вам просто нужно знать, что вывод, к которому подключается полосатый оранжевый провод в левой части диаграммы, занимает полосатый зеленый провод в правой части диаграммы. Штифт, который берет сплошной зеленый провод слева, берет сплошной оранжевый провод справа. Вы также можете записать оранжевую левую и зеленую правую, и вы все равно получите полную оценку.

Прямо через или кроссовер

Если вы хотите, чтобы кабель соединял ваш компьютер и принтер, вам нужен перекрестный кабель. Если у вас есть несколько компьютеров и один принтер, вам нужно купить выключатель. Все компьютеры будут подключены к коммутатору с прямой кабель и ваш принтер будет также подключаться к коммутатору с помощью прямого кабеля.

Помните, что есть два типа устройств, которые подключаются к сетям. Когда вы соединяете два устройства разных типов вместе, вы используете прямой кабель. Когда вы соединяете два устройства одного типа вместе, вы используете перекрестный кабель. Если вы подключите сетевое устройство между двумя устройствами одного типа, все кабели будут проходить напрямую. Когда вам нужно купить сетевой кабель, определите устройства, к которым вы хотите подключить каждый конец кабеля, с помощью DTE / DCE категории. Этот список должен уточнить конфигурацию кабеля, который вам нужен.

  • ООД в АКД: прямой кабель
  • ООД в ООД: кроссовер кабель
  • АКД в ООД: прямой кабель
  • АКД в АКД: кроссовер кабель

Кабель, используемый как для прямого, так и для кроссоверного форматов, абсолютно одинаков. Разница между прямым и перекрестным кабелем заключается в том, что в конфигурации кроссовера цветные провода, торчащие из потертых концов кабеля, по-разному подключены к штекеру.

Здесь нет ООД конец или АКД конец в сетевых кабелях. Вы не можете подключить их неправильно. Если провода одинакового цвета подключены к одним и тем же контактам разъемов на обоих концах, вы можете подключить любой конец к компьютеру, а другой конец — к маршрутизатору. Это не имеет значения. Если последовательность соединений между двумя концами различна, не имеет значения, какой конец вы подключаете к компьютеру, а какой — к принтеру. .

Еще один указатель для тех, кто сдает экзамены CCNA, диаграмма для прямого кабеля в тесте показывает распиновку EIA-658B на обоих концах.

MDI и MDI-X

Вдали от экзаменов CCNA, есть еще одно осложнение учитывать при покупке сетевых кабелей. Если ваше устройство реализует MDI и MDI-X, Вам не нужно беспокоиться о кроссоверах. MDI является Средне-зависимый интерфейс стандарт, и он работает внутри разъема NIC. Он может определять, какие проводные передачи поступают, а не упрямо прослушивать контакты 3 и 6. MDI-X обозначает Средне-зависимый интерфейс — кроссовер. Итак, если ваш компьютер, принтер, коммутатор, маршрутизатор или модем имеет MDI напечатано на коробке, вам нужно только купить прямой кабель.

Опрокидывание кабеля

В эти дни вам не нужно беспокоиться о опрокидывание кабелей. Они просто меняют порядок контактов каждого провода в кабеле. Провод, который соединяется с контактом 1 на одном конце, идет к контакту 8 на другом конце, провод, который подключается к контакту 2, а первый конец — к контакту 7 на другом конце. В середине разъема контакты 4 и 5 поменялись местами. Этот формат используется для разъемов RS-232 которые подключаются к последовательным портам на компьютерах, принтерах или мониторах. Последовательные порты — это старые новости, и вам не нужно беспокоиться о приобретении опрокидывающегося кабеля..

Цвета корпуса кабеля

Вы можете увидеть сетевые кабели серого цвета, другие — желтого цвета, некоторые — синего цвета, а затем — белые. Почему? Большинство сетевых специалистов скажут вам, что цвет оболочки кабеля не имеет значения; это просто вопрос эстетики. Они частично правы. Содержимое кабеля одинаково независимо от цвета пластиковой оболочки. Тем не менее, производители кабелей не просто выпускают кабели разных цветов для удовольствия.

Существует отраслевой стандарт, для которого эти цвета имеют смысл. Если вы решите следовать этому соглашению, решать вам — большинство сайтов не обращают внимания на стандарт. Международная Консалтинговая Служба Строительной Промышленности (BICSI) пропагандирует стандарты интеграции ИТ-услуг в структуры. Среди стандартов, которые он продвигает, EIA-568, о котором вы уже читали. Другим стандартом является Стандарт администрирования телекоммуникационной инфраструктуры коммерческих зданий, также известный как ANSI / TIA / EIA-606-B (PDF). Вот откуда берутся эти кабельные цвета. Значения цветов кабеля следующие:

  • Оранжевый: демаркационная точка
  • Зеленый: сетевое соединение
  • Фиолетовый: общее оборудование
  • Красный: система клавиш
  • Белый: позвоночник первого уровня
  • Серый: внутренняя строительная магистраль (MC-IC или IC-HC)
  • Браун: магистраль между зданиями (IC-HC)
  • Синий: горизонтальный
  • Желтый: Другой

Вот изображение раздела цветовой кодировки EIA-606-B, документ по стандартам, в котором определены эти цвета.

Узнайте о сетевых кабелях

Создание, обслуживание и администрирование сети — очень приятный путь в карьере. Это очень техническая область, и вы встретите много академической и теоретической информации по этой теме. Тем не менее, это также очень важный фактор реального мира это заставляет колеса коммерции вращаться. Когда вы станете более опытным в теории и практике сетей, вы будете вносить больший вклад в экономику и помогать процветать миру. Ваша отправная точка — знать, как обжимать разъем на конце сетевого кабеля. Теперь, когда вы знаете о расположении сетевых кабелей и о том, как подключить их к устройствам, вы на пути к тому, чтобы стать сетевым инженером или сетевым администратором.!

Картинки:
EIA-568A от Wikimedia Commons. Всеобщее достояние.
EIA-568B из Викисклада. Всеобщее достояние.
Цвета сетевого кабеля от PXHere. Всеобщее достояние.

Sorry! The Author has not filled his profile.

Почему аналогичные устройства используют перекрестный кабель вместо прямого кабеля?

После того, как вы установите кресты в кабель, вы создаете предположения, связанные с конкретным кабелем. Это нежелательно в тех случаях, когда один и тот же кабель может использоваться для нескольких приложений. Проводя кабели прямо через те же кабели, можно было бы использовать для ethernet, телефона, ISDN и т. Д. Без лишней путаницы (все еще существовала проблема того, какие пары контактов соответствовали витой паре в кабеле, но все, похоже, соглашались на соглашение для этого).

К сожалению, прямые кабели создают проблемы для стандартов связи, которые используют отдельные провода для каждого направления (например, 10BASE-T и 100BASE-TX). Если вы подключаете два идентичных устройства с прямым кабелем, то вы получаете передатчик, подключенный к передатчику, и приемник, подключенный к приемнику. Нехорошо.

Солитие, используемое 10BASE-T (и позже перенесенное на 100BASE-TX), должно было иметь два типа портов. На конечных устройствах использовались порты MDI, на концентраторах использовались порты MDI-X. Поскольку назначение пары было заменено между двумя типами портов, ПК могли быть подключены к концентраторам с помощью прямого кабеля. У многих концентраторов был «восходящий» порт, который был подключен как «MDI», чтобы вы могли соединять свои концентраторы вместе с прямыми кабелями.

Переключатели следуют тому же соглашению с концентраторами, маршрутизаторы следуют тому же соглашению, что и конечные устройства. Р>

Иногда вам приходилось подключать два порта MDI (например, компьютер к компьютеру без концентратора) или два порта MDI-X (т. е. подключение двух концентраторов, в которых ни один концентратор не имеет доступного порта восходящей линии связи). Поэтому для подключения передатчика к приемнику необходим внешний кроссовер. Это чаще всего применялось как специальный кабель (хотя он также может быть реализован как адаптер).

Позже появился Auto-MDIx, это позволило автоматически переключаться на передачу и прием. Если какое-либо из устройств на линии поддерживает auto-mdix, вам не нужен кабель кроссовера. Мой опыт работы со 100-мегабитным оборудованием заключается в том, что большинство коммутаторов поддерживают авто-MDIx, но большинство сетевых адаптеров этого не сделали.

В гигабите все четыре пары используются в обоих направлениях, и в большинстве случаев все гигабитные устройства поддерживают авто-MDIx для определения расположения пар (хотя IIRC не строго закреплен).



Как обжать витую пару. Прямой и перекрестный обжим (кроссовер)

Центр компьютерной помощи Compolife.ru представляет вашему вниманию видеоурок на тему «Как обжать витую пару. Прямой и перекрестный обжим (кроссовер)».

Если у вас по какой-то причине нет возможности посмотреть видеоурок, то вы можете ознакомиться с подробной текстовой инструкцией. Она дополнена изображениями с подробными комментариями.

После урока, вам не придется прибегать к услугам компьютерной помощи для того, чтобы обжать витую пару. Вы сможете сделать это самостоятельно.

Для работы нам понадобятся обжимные клещи, коннектор RJ-45 и сама витая пара.

Обжимные клещи

Часть 1. Прямой обжим витой пары

  • Для начала снимем изоляцию с одного из концов витой пары. 2-3 сантиметра будет вполне достаточно.

Снимаем изоляцию с витой пары

  • Под изоляцией находится 8 разноцветных проводов. Необходимо расположить их в определенном порядке: бело-оранжевый — оранжевый — бело-зеленый — синий — бело-синий — зеленый — бело-коричневый — коричневый.

Прямой обжим витой пары

  • При прямом обжиме оба конца витой пары обжимаются одинаково. Прямой обжим используется для соединения между собой активного и пассивного сетевого оборудования, например, компьютера и маршрутизатора.
  • После того, как удалось расположить все провода в нужном порядке, при помощи ножа в обжимных клещах подравниваем край.

Подравниваем края проводов

  • В одну руку берем витую пару, а во вторую — коннектор RJ-45, располагая его защелкой вниз. Аккуратно вставляем провода в каналы коннектора. Контролируем, чтобы не нарушился порядок, и каждый провод оказался в своём канале коннектора.

Вставляем провода в коннектор RJ-45

  • Плотно до конца вставляем провода в коннектор. Проверяем и контролируем расположение проводов в коннекторе со всех сторон.
  • Вставляем коннектор RJ-45 в обжимные клещи и продвигаем до упора.

Вставляем коннектор в обжимные клещи

  • С силой сжимаем рукоятку обжимных клещей.

Сжимаем рукоятку клещей

На этом прямой обжим витой пары завершен, и наш коннектор плотно закреплен на конце сетевого кабеля.

Теперь перейдем ко второй части нашего урока и расскажем, как сделать перекрестный обжим витой пары. Часто его называют кроссовер.

Часть 2. Перекрестный обжим витой пары (кроссовер)

Перекрестный обжим отличается от прямого тем, что провода необходимо расположить в другом порядке. Бело-оранжевый и оранжевый провода меняются местами с бело-зеленым и зеленым. Таким образом получаем следующий порядок: бело-зеленый — зеленый — бело-оранжевый — синий — бело-синий — оранжевый — бело-коричневый — коричневый.

Перекрестный обжим витой пары (кроссовер)

Чтобы сделать перекрестный кабель, один конец витой пары обжимается прямым обжимом, а второй кроссовером. Перекрестный обжим используется для соединения между собой однотипного сетевого оборудования, например, компьютера с компьютером или маршрутизатора с маршрутизатором.

  • Для начала снимем изоляцию с конца витой пары. 2-3 сантиметра будет вполне достаточно.
  • Далее необходимо расположить провода в нужном порядке.
  • После этого при помощи ножа в обжимных клещах подравниваем край проводов.

Подравниваем край проводов

  • В одной руку берем витую пару, а во вторую — коннектор RJ-45, располагая его защелкой вниз. Аккуратно вставляем провода в каналы коннектора.

Вставляем провода витой пары в коннектор RJ-45

  • Контролируем, чтобы не нарушился порядок, и каждый провод оказался в своём канале коннектора. Плотно до конца вставляем провода в коннектор. Проверяем и контролируем расположение проводов в коннекторе со всех сторон.
  • Вставляем коннектор в клещи и продвигаем до упора.
  • С силой сжимаем рукоятку обжимных клещей.

Зажимаем коннектор RJ-45 в обжимных клещах

На этом перекрестный обжим витой пары завершен.

Если у Вас возникли какие-то сложности и не получается обжать витую пару самостоятельно, позвоните нам! Мы с радостью поможем. Кроме этого, решим любые проблемы связанные с установкой роутеров wifi или другого сетевого оборудования, ремонтом компьютеров и ноутбуков, установкой операционных систем и программного обеспечения.

Еще больше интересной и полезной информации

Комментарии (0)

Оставить комментарий

Прямой и перекрестный кабель

Кабели Ethernet

могут быть прямыми или перекрестными. Прямой переход является наиболее распространенным типом и используется для подключения компьютеров к концентраторам или коммутаторам. Скорее всего, это то, что вы найдете, когда пойдете в местный компьютерный магазин и купите соединительный кабель. Перекрестный кабель Ethernet чаще используется для подключения компьютера к компьютеру, и его может быть немного сложнее найти, поскольку они используются не так часто, как прямой кабель Ethernet.Тогда в чем разница между прямым и перекрестным кабелем? Прочтите этот пост, чтобы найти ответ.

Стандартные схемы подключения T568A и T568B
Разъем RJ45 представляет собой модульный 8-позиционный 8-контактный разъем, используемый для подключения соединительного кабеля Cat5e или кабеля Cat6. Распиновка — это определенное расположение проводов, определяющее, как должен быть завершен разъем. Существует два стандарта, признанных ANSI, TIA и EIA для прокладки кабелей Ethernet. Первый — это стандарт проводки T568A, а второй — T568B. T568B превзошел 568A и рассматривается как стандартная схема подключения для структурированных кабелей на основе витой пары. Если вы не уверены, что использовать, выберите 568B.

Прямой и кроссоверный кабель

Что такое прямой кабель?

Прямой кабель — это тип кабеля витой пары, который используется в локальных сетях для подключения компьютера к сетевому концентратору, например маршрутизатору. Этот тип кабеля также иногда называют патч-кабелем и является альтернативой беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал.На прямом кабеле контакты между проводками совпадают. Для прямого кабеля используется один стандарт проводки: на обоих концах используется стандарт проводки T568A или на обоих концах используется стандарт проводки T568B. На следующем рисунке показан прямой кабель, оба конца которого подключены в соответствии со стандартом T568B.

Что такое перекрестный кабель?
Перекрестный кабель Ethernet — это тип кабеля Ethernet, который используется для прямого соединения вычислительных устройств. В отличие от прямого кабеля, перекрестный кабель RJ45 использует два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.Внутренняя разводка перекрестных кабелей Ethernet меняет местами передачу и прием сигналов. Чаще всего он используется для подключения двух устройств одного типа: например, два компьютера (через контроллер сетевого интерфейса) или два коммутатора друг к другу.

Прямой или перекрестный кабель , какой выбрать?
Прямой или перекрестный кабель, какой выбрать? Обычно прямые кабели используются в основном для подключения разнородных устройств. А перекрестные кабели используются для подключения одинаковых устройств.
Используйте прямой кабель Ethernet для следующих кабелей:

  • Переключиться на роутер
  • Переключиться на ПК или сервер
  • Концентратор к ПК или серверу

Используйте перекрестные кабели для следующих кабелей:

  • Переключатель на переключатель
  • Переключиться на хаб
  • От концентратора к концентратору
  • Маршрутизатор к маршрутизатору
  • Порт Ethernet маршрутизатора к ПК NIC
  • ПК к ПК

Заключение по прямому и перекрестному кабелю

Прямой и перекрестный кабели подключаются по-разному.Один простой способ узнать, что у вас есть, — это посмотреть на порядок цветных проводов внутри разъема RJ45. Если порядок расположения проводов на обоих концах одинаковый, значит, у вас прямой кабель. Если нет, то, скорее всего, это перекрестный кабель или неправильно подключен. В настоящее время прямой кабель намного более популярен, чем перекрестный, и широко используется людьми. FS.COM предоставляет полный спектр кабелей Ethernet Cat5e, Cat6, Cat6a и Cat7 с различными вариантами длины и цветов.Ищите соединительные кабели Ethernet, просто приходите на FS.COM!

Статьи по теме: Типы кабелей Ethernet
— Cat5e, Cat6, Cat6a и Cat7 Патч-кабель
и перекрестный кабель: в чем разница?
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6

Прямые кабели

и перекрестные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами.Этот сетевой кабель состоит из четырехжильного кабеля, состоящего из жил типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы.Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор. Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Перекрестный кабель

Перекрестный кабель — это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец — конфигурацию T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов. Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet.Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ РАЗЛИЧИЯ:

  • Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение находится один к одному.
  • Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
  • Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер — сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

  • Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
  • Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
  • Позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
  • Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов с помощью вышестоящего порта, а к другому — через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля — компьютер к компьютеру Маршрутизатор к маршрутизатору

Вот приложение, в котором вы должны использовать перекрестный кабель:

  • Он может подключать компьютер к компьютеру без коммутатора или концентратора.
  • Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
  • Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
  • Соединяет два компьютера напрямую.
  • Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямой Кроссовер
Прямой кабель является типом CAT5 с разъемами RJ-45 на каждом конце, и каждый имеет одинаковый вывод. Перекрестный кабель — это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец — конфигурации T568B.
Это один из наиболее часто используемых форматов сетевых кабелей. Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора. Вы можете подключить его к порту LAN маршрутизатора к обычному порту коммутатора или концентратора.
Прямой кабель соединяет компьютер с портом LAN кабеля или DSL-модема. Перекрестный кабель соединяется с портом LAN маршрутизатора с обычным портом коммутатора / концентратора.
Если вы хотите соединить два устройства разных типов, используйте прямой кабель. Если вы хотите подключить два устройства одного типа, используйте перекрестный кабель.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема. Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств. В то время как перекрестные кабели в основном используются для подключения подобных устройств.

Прямой или перекрестный кабель, какой выбрать?

Выбор сетевого кабеля зависит от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите коммутатор .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля , и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

0 Кроссовер против кроссовера 0 Кроссовер 9019 Кроссовер против 0 Кроссовер 9019 Различия

Типы кабелей

Самая распространенная форма сетевого кабеля называется « неэкранированная витая пара » ( UTP ).Этот формат кабеля используется для стандартов проводки Ethernet , которые регулируются Институтом инженеров по электротехнике и радиоэлектронике ( IEEE ). Эти стандарты проводки обозначаются кодом 802.3 . Стандарты Ethernet открыты для чтения и включают спецификации конфигураций кабелей и типов разъемов, используемых для подключения кабелей к устройствам. То, что мы обычно называем сетевым кабелем, — это кабель, указанный в спецификации 802.3 для сетей Ethernet.

Различия между прямыми, перекрестными и перекрестными кабелями

Различия между прямыми , перекрестными и перекрестными кабелями сводятся к способу подключения разъемов на каждом конце. Кабель UTP состоит из восьми проводов . Каждый отдельный провод покрыт цветным пластиковым покрытием, а весь жгут заключен во внешнюю оболочку.

В конфигурации с витой парой восемь проводов кабеля разделены на четыре пары.Два провода в паре скручены друг вокруг друга. Эта обработка защищает оба провода от помех . Пары легко обнаружить, потому что один из двух покрыт сплошным покрытием, а другой белый со спиральной полосой цвета пары. Цвета этой пары:

Кабельные разъемы

Стандартное название разъемов на концах кабелей Ethernet — RJ-45 . Однако это неправильное название, поскольку RJ-45 больше не выпускается.Правильное название этих разъемов в соответствии со стандартами проводки 802.3 — « 8P8C », что означает « восемь позиций, восемь разъемов ». Однако не волнуйтесь, если вы услышите, как сетевой техник назвал разъем RJ-45 . Так все называют эти вилки, и если вы придумаете что-то важное, то в обеденное время вы будете сидеть один в комнате для отдыха.

Для этих цветных проводов в разъеме 8P8C существует стандартная последовательность.Это не совсем логично. Порядок выглядит следующим образом:

  • Контакт 1: Оранжевая полоса
  • Контакт 2: Оранжевая сплошная
  • Контакт 3: Зеленая полоса
  • Контакт 4: Сплошная синяя полоса
  • Контакт 5: Синяя полоса
  • Контакт 6: Сплошной зеленый цвет
  • Контакт 7: Коричневая полоса
  • Контакт 8: Коричневая сплошная

На самом деле не имеет смысла, чтобы все пары входили в разъем рядом друг с другом, кроме зеленой пары, и нет реальной причины, почему синий порядок полос / сплошных полос обратный.Однако — это стандарт проводки , и вы должны следовать ему, потому что розетка, в которую вставляется разъем, имеет внутреннюю разводку, чтобы принимать сигналы, передаваемые по проводам с цветовой кодировкой в ​​этом конкретном порядке.

Компоновка разъемов, указанная выше, указана в стандарте EIA-568B. Это было определено Electronic Industries Alliance , отсюда « EIA ». В настоящее время стандартом управляет Telecommunications Industry Association , поэтому распиновка также обозначается как TIA-568B . Американский национальный институт стандартов также признает этот стандарт, поэтому вы увидите, что он называется ANSI-568B . Расположение разъема в стандарте EIA-568B показано ниже.

Основным стандартом проводки для разъемов кабеля Ethernet на самом деле является EIA-568A — схема EIA-568B была сделана доступной в качестве приемлемой альтернативы. Однако версия B была внедрена в отрасли в качестве основного стандарта.Стандарт EIA-568A имеет немного другую компоновку:

  • Контакт 1: Зеленая полоса
  • Контакт 2: Сплошной зеленый цвет
  • Контакт 3: Оранжевая полоса
  • Контакт 4: Синий сплошной
  • Контакт 5: Синяя полоса
  • Контакт 6: сплошной оранжевый
  • Контакт 7: коричневая полоса
  • Контакт 8: сплошной коричневый

Ниже показана распиновка EIA-568A.

Неважно, какой из этих стандартов вы используете, — главное, чтобы вы последовательно обжимали разъемы на обоих концах кабеля.

Назначение проводов кабеля

Почему в кабеле Ethernet восемь проводов? Имеет ли значение, какой цвет находится в разъеме? Ответы на эти два вопроса удивительны.

Прежде всего, кабель UTP , который всегда используется в сетях Ethernet, не обязательно должен содержать восемь проводов. Однако это условность. Синяя пара и коричневая пара ничего не делают .

Все провода в цветных оболочках идентичны.Если вы зачистите оболочку провода с синей полосой, он будет выглядеть точно так же, как и сплошной оранжевый провод, когда он зачищен. Тот факт, что существует два разных набора рекомендаций по подключению RJ-45 , может привести к хаосу. Однако на самом деле не имеет значения, в каком порядке вы подключаете провода, главное, чтобы вы поместили один и тот же цвет на контакт 1 в разъемах на обоих концах и того же цвета на контакт 2 и так далее.

DTE и DCE

Разъем, в который вставляется RJ-45 , припаян к сетевой карте.Каждое оборудование, которое может подключаться к кабельной сети, должно иметь сетевую карту, которая также известна как контроллер сетевого интерфейса или NIC . На самом деле существует два типа устройств, которые подключаются к сети: DTE и DCE . DTE означает « оконечное оборудование ». Имеется в виду ваш компьютер. DCE — это « — оконечное оборудование для цепей данных ». Это означает любое сетевое устройство, такое как модем, маршрутизатор или коммутатор.

Различие между DTE и DCE важно, когда вы хотите решить, использовать ли прямой или перекрестный кабель.

Назначение выводов разъема

Важным фактором, о котором следует помнить при подключении разъемов RJ-45 , является функция каждого контакта. В следующем списке показано назначение каждого разъема в штекере 8P8C , который подходит к DTE:

  • Контакт 1: Передавать положительный сигнал
  • Контакт 2: Передавать отрицательный сигнал
  • Контакт 3: Принимать положительный сигнал
  • Контакт 4 : Ничего
  • Контакт 5: ничего
  • Контакт 6: прием отрицательного сигнала
  • Контакт 7: ничего
  • Контакт 8: ничего

Соединения внутри сокета с обеих сторон должны соответствовать друг другу.Нет смысла в передаче данных DTE по контактам 1 и 2 вниз, если DCE на другом конце также рассматривает эти контакты как соединения, по которым он должен отправлять данные. Таким образом, розетки на DCE подключены в обратном порядке. Вот назначение контактов для DCE :

  • Контакт 1: прием положительного сигнала
  • Контакт 2: прием отрицательного сигнала
  • Контакт 3: передача положительного сигнала
  • Контакт 4: ничего
  • Контакт 5 : Ничего
  • Контакт 6: Передавать отрицательный сигнал
  • Контакт 7: Ничего
  • Контакт 8: Ничего

Таким образом, DTE передает на контакты 1 и 2 и принимает на контакты 3 и 6. DCE передает на контакты 3 и 6 и принимает на контакты 1 и 2.

Прямой кабель

Прямой кабель часто называют проводным соединительным кабелем или кабелем Ethernet . Кабель, который идет в комплекте с маршрутизатором, представляет собой прямой кабель — это наиболее распространенный формат сетевых кабелей. Прямой кабель имеет конфигурацию, описанную выше. Не имеет значения, соответствует ли приобретаемый вами кабель EIA-568A или EIA-568B , потому что в обоих случаях провод одного цвета подключается к одному и тому же контакту на обоих концах.Это кабель, который вы используете для подключения DTE к DCE . Нет неправильного конца . Разъемы на обоих концах точно такие же, и розетка на вашем компьютере, в которую вставляется кабель, точно такая же (внешне), как и вилка на вашем маршрутизаторе или модеме, к которой подключается кабель.

Кабели для принтера

Кабели для принтера — дело сложное. Если вы подключаете принтер к коммутатору, то вам понадобится прямой кабель .Обычно нельзя использовать прямой кабель для подключения принтера к компьютеру . Это потому, что и ваш компьютер, и ваш принтер — это DTE . Оба будут рассматривать контакты 1 и 2 как каналы передачи, и оба будут прослушивать входящие данные на контактах 3 и 6. Итак, если ваш компьютер отправляет данные на контакты 1 и 2, а ваш принтер прослушивает контакты 3 и 6, распечатка никогда не будет произойдет. В этом случае вам понадобится перекрестный кабель .

Перекрестные кабели

Перекрестный кабель работает в точности так, как следует из его названия, он пересекает провод от контакта 1 на одном конце к контакту 3 на другом разъеме.Провод, который обжат на контакте 2 на одном конце, присоединяется к контакту 6 на другом конце, а контакты 3 и 6 провода идут к контактам 1 и 2 соответственно в другом разъеме. Перекрестный кабель соответствует как EIA-568A , так и EIA-568B . Это A на одном конце и B на другом. Итак, эти противоречивые стандарты в конечном итоге оказались полезными .

Чтобы сдать экзамен CCNA , вам просто нужно знать, что контакт, к которому подключается оранжевый полосатый провод слева на схеме, совпадает с полосатым зеленым проводом справа на схеме.Штифт, который соединяет сплошной зеленый провод слева, принимает сплошной оранжевый провод справа. Вы также можете записать оранжевый слева и зеленый справа, и вы все равно получите полные оценки.

Прямой или перекрестный

Если вы хотите, чтобы кабель соединял компьютер и принтер вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и один принтер, вам нужно купить коммутатор . Все компьютеры будут подключаться к коммутатору с помощью прямого кабеля , а ваш принтер также будет подключаться к коммутатору с помощью прямого кабеля.

Помните, что к сетям подключаются два типа устройств. Когда вы соединяете два устройства разных типов вместе, вы используете прямой кабель . При соединении двух устройств одного типа вместе используется перекрестный кабель . Все кабели проходят прямо, если вы вставляете сетевое устройство между двумя устройствами одного типа. Если вам нужно купить сетевой кабель, определите устройства, к которым вы хотите подключить каждый конец кабеля, по категориям DTE / DCE .Этот список должен уточнить конфигурацию кабеля, который вам нужен.

  • DTE DCE : прямой кабель
  • DTE DTE : перекрестный кабель
  • DCE DTE : прямой кабель
  • DCE DCE DCE кабель

Кабель, используемый как для прямого, так и для кроссоверного форматов, абсолютно одинаковый. Разница между прямым и перекрестным кабелем заключается в том, что в конфигурации перекрестного кабеля цветные провода, которые выступают из изношенных концов кабеля, по-разному подключаются к вилке на одном конце .

В сетевых кабелях нет конца DTE или DCE . Вы не можете подключить их неправильно. Если провода одного цвета подключаются к одним и тем же контактам в разъемах на обоих концах, вы можете подключить любой конец к компьютеру, а другой конец — к маршрутизатору. Неважно. Если последовательность подключения различается между двумя концами, не имеет значения, какой конец вы подключаете к компьютеру, а какой — к принтеру.

Еще один указатель для тех, кто сдает экзамены CCNA, На схеме подключения прямого кабеля в тесте показана распиновка EIA-658B на обоих концах .

MDI и MDI-X

Помимо экзаменов CCNA, есть еще одна сложность , которую следует учитывать при покупке сетевых кабелей. Если ваше устройство поддерживает MDI и MDI-X , вам не нужно беспокоиться о перекрестных кабелях. MDI — это стандарт Medium Dependent Interface , работающий внутри гнезда сетевой карты. Он может определять, по каким проводам поступают передачи, вместо того, чтобы упорно прослушивать контакты 3 и 6. MDI-X означает Medium Dependent Interface — Crossover .Итак, если на вашем компьютере, принтере, коммутаторе, маршрутизаторе или модеме напечатано MDI на коробке, вам нужно только купить прямой кабель.

Переключаемый кабель

В наши дни вам не нужно беспокоиться о переключаемых кабелях . Они просто меняют порядок контактов каждого провода в кабеле. Провод, который подключается к контакту 1 на одном конце, идет к контакту 8 на другом конце, провод, который идет к контакту 2, а первый конец идет к контакту 7 на другом конце. В середине разъема контакты 4 и 5 поменяны местами. Этот формат используется для разъемов RS-232 , которые подключаются к последовательным портам на компьютерах, принтерах или мониторах. Последовательные порты — это давняя новость, и вам не нужно беспокоиться о покупке переключаемого кабеля.

Цвета корпуса кабеля

Вы можете увидеть сетевые кабели серого цвета, другие желтые, некоторые синие, а затем белые. Почему? Большинство профессионалов в области кабельных сетей скажут вам, что цвет оболочки кабеля не имеет значения; это просто вопрос эстетики.Отчасти они правы. Содержимое кабеля точно такое же, независимо от цвета пластиковой оболочки. . Однако производители кабелей не просто производят разноцветные кабельные оболочки для удовольствия.

Существует отраслевой стандарт, для которого эти цвета имеют значение. Выбираете ли вы следовать этому соглашению, решать вам — большинство сайтов не обращают внимания на этот стандарт. Международная консалтинговая служба Building Industry Consulting Service International (BICSI) распространяет стандарты интеграции ИТ-услуг в конструкции.Среди стандартов, которые он продвигает, — EIA-568 , о котором вы уже читали. Другой стандарт — это стандарт администрирования для телекоммуникационной инфраструктуры коммерческих зданий, , также известный как ANSI / TIA / EIA-606-B (PDF). Вот откуда берутся эти цвета кабелей. Значения цветов кабеля следующие:

  • Оранжевый: точка демаркации
  • Зеленый: Сетевое соединение
  • Фиолетовый: Общее оборудование
  • Красный: Ключевая система
  • Белый: Магистраль первого уровня
  • Серый: Магистраль внутри здания ( MC-IC или IC-HC)
  • Коричневый: Магистраль между зданиями (IC-HC)
  • Синий: Горизонтальный
  • Желтый: Другой

Вот изображение раздела цветового кодирования EIA-606- Стандарт B , в котором определены эти цвета.

Узнайте о сетевых кабелях

Создание, обслуживание и администрирование сети — очень приятный карьерный путь. Это очень техническая область, и вы встретите много академической и теоретической информации по этой теме. Тем не менее, также является очень важным реальным фактором , который заставляет вращаться колеса коммерции. По мере того, как вы станете более опытным в теории и практике кабельных сетей, вы внесете больший вклад в экономику и поможете миру процветать.Ваша отправная точка — это знать, как закрепить разъем на конце сетевого кабеля.

Теперь, когда вы знаете о прокладке сетевых кабелей и о том, как подключать их к устройствам, вы на пути к тому, чтобы стать сетевым инженером или сетевым администратором! Мы надеемся, что вам понравилось наше руководство по кабельной разводке.

Часто задаваемые вопросы о сетевых кабелях

Как изготавливаются перекрестный кабель, перекрестный кабель и прямой кабель?

Длина кабеля UTP становится перекрестным кабелем, перекрестным кабелем или прямым кабелем, когда кто-то обжимает разъем на каждом его конце.Порядок, в котором внутренние провода входят в разъемы, определяет, какой это кабель: перекрестный, перекрестный или прямой.

Почему прямой кабель работал, когда я подключал маршрутизатор к другому маршрутизатору?

Хотя в соглашении указано, что для соединения между двумя маршрутизаторами (от DCE к DCE) требуется перекрестный кабель, прямой кабель будет работать, если одно или оба устройства реализуют стандарт Medium Dependent Interface ( MDI ).Это определяет, какие провода следует прослушивать для входящих данных, и, таким образом, определяет, какие провода следует использовать для передачи, поэтому проводка внутри разъема не имеет значения.

Какие инструменты необходимы для прокладки прямого кабеля?

Инструменты, необходимые для преобразования сетевого кабеля и двух разъемов RJ-45 в прямой кабель:

  • Инструмент для обжима, рассчитанный на восемь проводов. Это также будет включать широкий резак.
  • Инструмент для снятия внешней оболочки кабеля и отдельных оболочек вокруг внутренних проводов.Для этого можно использовать ножницы.
  • Кабельный тестер для проверки соединения после его установки.

Изображения:
EIA-568A из Wikimedia Commons. Всеобщее достояние.
EIA-568B из Викисклада. Всеобщее достояние.
Цвета сетевого кабеля от PXHere. Всеобщее достояние.

Описание выводов прямого, перекрестного и перекрестного кабеля

Когда мы говорим о разводке выводов кабелей, мы часто получаем вопросы о разнице в прямой, перекрестной и перекрестной разводке кабелей, а также о предполагаемом использовании каждого типа кабеля.Эти термины относятся к способу подключения кабелей (какой контакт на одном конце соединен с каким контактом на другом конце). Ниже мы попытаемся пролить свет на эту часто запутанную тему.


Прямые проводные кабели


Прямой относится к кабелям с назначением контактов на каждом конце кабеля. Другими словами, контакт 1 разъема A подключается к контакту 1 разъема B, контакт 2 — к контакту 2 и т. Д. Прямые проводные кабели обычно используются для подключения хоста к клиенту.Когда мы говорим о патч-кабелях cat5e, прямой проводной патч-кабель cat5e используется для подключения компьютеров, принтеров и других сетевых клиентских устройств к коммутатору или концентратору маршрутизатора (хост-устройству в данном случае).

  • Разъем A
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8
  • Разъем B
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8

Кроссоверные проводные кабели


Перекрестные проводные кабели (обычно называемые перекрестными кабелями) очень похожи на прямые кабели за исключением того, что линии TX и RX пересекаются (они находятся в противоположных положениях на обоих концах кабеля.Используя стандарт 568-B в качестве примера ниже, вы увидите, что контакт 1 на разъеме A переходит в контакт 3 на разъеме B. Контакт 2 на разъеме A идет на контакт 6 на разъеме B и т. Д. Перекрестные кабели обычно используются для подключите два хоста напрямую. Примерами могут быть подключение компьютера напрямую к другому компьютеру, подключение коммутатора напрямую к другому коммутатору или подключение маршрутизатора к маршрутизатору. Примечание. Раньше при прямом подключении двух хост-устройств требовался перекрестный кабель. В настоящее время большинство устройств имеют технологию автоопределения, которая обнаруживает кабель и устройство и при необходимости пересекает пары.


  • Разъем A
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8
  • Разъем B
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8

Проводные кабели для переворачивания


Проводные кабели для одновременного нажатия клавиш, чаще всего называемые переключаемыми кабелями, имеют противоположные назначения контактов на каждом конце кабеля, или, другими словами, они «перекручены».«Контакт 1 разъема A будет подключен к контакту 8 разъема B. Контакт 2 разъема A будет подключен к контакту 7 разъема B и так далее. консольный порт устройства для внесения изменений в программирование устройства. В отличие от перекрестных и прямых кабелей, перекрестные кабели не предназначены для передачи данных, а вместо этого создают интерфейс с устройством.


  • Разъем A
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8
  • Разъем B
  • Штифт 1
  • Штифт 2
  • Штифт 3
  • Штифт 4
  • Штифт 5
  • Штифт 6
  • Штифт 7
  • Штифт 8

В чем разница между прямым и перекрестным кабелем?

опубликовал это Dec 26, 2017

Когда мы говорим о разводке выводов кабелей, мы часто получаем вопросы о разнице между прямыми и перекрестными кабелями, а также о предполагаемом использовании каждого типа кабеля.Эти термины относятся к способу подключения кабелей (какой контакт на одном конце соединен с каким контактом на другом конце).

Стандартные схемы подключения T568A и T568B

Разъем RJ45 — это модульный 8-позиционный 8-контактный разъем, используемый для оконечной нагрузки кабеля витой пары Cat5e или Cat6. Распиновка — это определенное расположение проводов, определяющее, как должен быть завершен разъем. Существует два стандарта, признанных ANSI, TIA и EIA для прокладки кабелей Ethernet. Первый — это стандарт проводки T568A, а второй — T568B.T568B превзошел 568A и рассматривается как стандартная схема подключения для структурированных кабелей на основе витой пары. Если вы не уверены, что использовать, выберите 568B.

Что такое прямой кабель?

Прямой кабель — это тип кабеля витой пары, который используется в локальных сетях для подключения компьютера к сетевому концентратору, например маршрутизатору. Этот тип кабеля также иногда называют патч-кабелем и является альтернативой беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал.На прямом кабеле контакты между проводками совпадают. Для прямого кабеля используется один стандарт проводки: на обоих концах используется стандарт проводки T568A или на обоих концах используется стандарт проводки T568B.

Что такое перекрестный кабель?

Перекрестный кабель Ethernet — это тип кабеля Ethernet, который используется для прямого соединения вычислительных устройств. В отличие от прямого кабеля, в перекрестных кабелях используются два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.Внутренняя разводка перекрестных кабелей Ethernet меняет местами передачу и прием сигналов. Чаще всего он используется для подключения двух устройств одного типа: например, два компьютера (через контроллер сетевого интерфейса) или два коммутатора друг к другу.

Выбрать прямой или перекрестный кабель?

Обычно прямые кабели используются в основном для подключения разнородных устройств. А перекрестные кабели используются для подключения разных устройств к подобным устройствам.

Используйте прямой кабель для следующих кабелей:

  • Переключиться на роутер
  • Переключиться на ПК или сервер
  • Концентратор к ПК или серверу

Используйте перекрестные кабели для следующих кабелей:

  • Переключатель на переключатель
  • Переключиться на хаб
  • От концентратора к концентратору
  • Маршрутизатор к маршрутизатору
  • Порт Ethernet маршрутизатора к ПК NIC
  • ПК к ПК

Основные отличия — прямой и перекрестный кабель

Прямой и перекрестный кабели подключаются по-разному.Один простой способ узнать, что у вас есть, — это посмотреть на порядок цветных проводов внутри разъема RJ45. Если порядок расположения проводов на обоих концах одинаковый, значит, у вас прямой кабель. Если нет, то, скорее всего, это перекрестный кабель или неправильно подключен.

Прямые и кроссоверные кабели

: в чем разница?

Сравнение прямого и перекрестного кабелей довольно просто, если вы ознакомитесь с основами их использования.Мы хотели бы разбить эти различия более детально, чтобы каждый мог понять, почему эти два кабеля необходимо использовать в разных ситуациях.

В этой статье будут рассмотрены термины, которые вам необходимо знать, что такое прямой кабель, что такое перекрестный кабель, сравниваются два типа кабеля и когда вам следует обратиться за помощью.

Сеть для бизнеса может быть простой с парой хостов в сети, но как только вы начнете добавлять серверы, коммутаторы, устройства резервного копирования, устройства безопасности и многое другое, вам может потребоваться нанять профессионала.

Термины, которые необходимо знать

Основные термины, которые мы рассмотрим, — это соединители, контакты, хосты и провода. Для пояснения, разъемы всегда закрывают разъемы RJ45. Вы можете найти разъем RJ45 в большинстве компьютерных магазинов или местных супермаркетов.

Штыри — это слоты внутри разъемов RJ45, куда можно поместить провода и проткнуть их, чтобы зафиксировать их. Для правильной работы штыри должны быть вставлены с правильной последовательностью проводов.

Хосты — это любое устройство в сети.Это касается компьютеров, маршрутизаторов, коммутаторов, концентраторов и других устройств. Хост — это устройство любого типа в сети, которое взаимодействует с другими устройствами в сети.

Когда подведены провода, это будут различные провода, составляющие кабель категории 5. В кабеле cat5 8 разных проводов, и все они будут подключены в разной последовательности для каждого типа кабеля.

Что такое прямой кабель

Прямой кабель — это кабель Ethernet, который соединяет провода внутри него один к одному с обеих сторон.Это означает, что первый провод подключается к первому контакту обоих разъемов, второй провод подключается к второму контакту обоих разъемов и так далее.

Набор цветных проводов конфигурируется в следующем порядке: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Они заказываются от слота под штифт один до слота под штифт восемь.

Провода идут от кабеля cat5 и могут быть назначены по разным схемам для достижения разных результатов с кабелем Ethernet. Эти кабели всегда используются для подключения устройств друг к другу.

Прямой кабель некоторые профессионалы также называют соединительным кабелем, а прямые кабели являются наиболее распространенным используемым кабелем Ethernet.

Что такое перекрестный кабель

Перекрестный кабель также является кабелем Ethernet. Разница между прямым кабелем в том, что у него другая последовательность проводов между разъемами.

При использовании перекрестного кабеля конфигурация проводов несколько усложняется. С разъемом Ethernet есть 8-контактные разъемы на каждой стороне кабеля.

Провода будут организованы в следующем порядке: первый контакт на стороне A подключается к третьему контакту на стороне B, второй контакт на стороне A подключается к шестому контакту на стороне B, третий контакт на стороне A соединяет первый контакт на стороне B, контакт четыре на стороне A подключаются к контакту семь на стороне B, контакт пять на стороне A подключается к контакту восемь на стороне B, контакт шесть на стороне A подключается к контакту два на стороне B, контакт семь на стороне A подключается к контакту четыре на стороне B , а восьмой контакт на стороне A подключается к пятому контакту на стороне B.

Есть также набор цветных проводов, которые входят в каждое гнездо для контактов.Благодаря таким образом сплетенным штифтовым соединениям создается система, в которой провода перекрывают друг друга. Перекрестный кабель также использует кабель cat5.

Порядок цветов от первого до восьмого контакта будет следующим: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. В Интернете есть различные схемы, если вы хотите создать свои собственные кабели Ethernet после покупки кабеля CAT5.

Прямые и перекрестные кабели

Помимо конфигурации проводов, между ними есть ряд различий.Сравнивать прямые и перекрестные кабели довольно просто, а настройка разъемов, как правило, является самой сложной частью.

Общее практическое правило, когда дело доходит до сравнения этих двух типов проводки, заключается в том, что прямые кабели используются для разнородных устройств, а перекрестные кабели используются для аналогичных устройств.

Прямые кабели будут использоваться для подключения различных типов хостов друг к другу. Это означает, что всякий раз, когда вы подключаете компьютер к маршрутизатору, маршрутизатор к коммутатору и т. Д., Вам придется использовать прямой кабель для связи хостов друг с другом.

Перекрестный кабель подходит для других ситуаций, когда вы подключаете устройства одного типа друг к другу. Это очень часто используется для подключения компьютеров друг к другу, когда беспроводной Интернет не был таким надежным или если люди не хотели полагаться на беспроводной Интернет для соединения своих компьютеров.

Если вы не знаете, какой у вас провод, просто посмотрите на разъемы на каждой стороне кабеля и посмотрите, совпадают ли цветные провода или перекрещиваются. Разъемы RJ45 сквозные, поэтому вы всегда можете проверить, с каким типом кабеля вы работаете.

Если что-то не работает после подключения, к счастью, ничего страшного не произойдет. Единственным побочным эффектом использования кабеля неправильного типа является то, что хосты, которые вы подключаете, не подключаются. В этот момент просто попробуйте другой тип кабеля, и он, скорее всего, сработает!

Когда следует нанять специалиста?

Наем ИТ-специалиста — никогда не плохая идея. Существует множество ИТ-компаний, которым вы можете оказать постоянную или разовую поддержку, чтобы решить проблему, на которой вы застряли.

Создание сети с нуля, обеспечение защиты ваших данных и проверка наличия избыточности чрезвычайно важны. С учетом того, в каком направлении развивались технологии за последние пару десятилетий, практически необходимо проконсультироваться со специалистом для разработки бизнес-плана в области ИТ.

Если у вас возникнут проблемы с прокладкой кабелей, например, если кабели не подключаются, вы, скорее всего, захотите обратиться к профессионалу.

Цены на эти виды услуг могут отличаться.У некоторых предприятий есть модель ежемесячной подписки, разовые платежи или годовые контракты, с которыми вы можете согласиться. Подавляющее большинство ИТ-специалистов готовы обсудить, что лучше всего подходит для вашего размера бизнеса, и есть множество статей, посвященных затратам.

Цены для ИТ-специалистов

Цены могут сильно различаться в зависимости от вашего региона и размера вашего бизнеса. Скорее всего, есть местные ресурсы, чтобы выяснить, какие могут быть цены. Обзвонить бизнес тоже никогда не помешает.Большинство ИТ-специалистов будут рады обсудить с вами дела!

Короче говоря, вы, скорее всего, заплатите от 50 до 100 долларов за час работы плюс стоимость оборудования для одноразовой работы.

При ежемесячных контрактах с ИТ-специалистом они, скорее всего, будут выставлять счет за каждое устройство, имеющееся в вашей сети. Поначалу это может показаться более дорогим, но если что-то сломается, вы обычно сэкономите много денег. Стоимость, которую вы здесь видите, составляет от 50 до 300 долларов за пользователя или за устройство.

Цены снижаются с увеличением количества пользователей или устройств, поэтому наибольший вклад в широкий диапазон вносит объем услуг, которые могут вам понадобиться.Чем больше людей или больше устройств, тем меньше затраты на пользователя или устройство.

Если вы согласитесь на годовой контракт, вы, скорее всего, получите еще большую скидку, потому что вы берете на себя более длительный период гарантированных денег для другого бизнеса. В этих случаях вы увидите от 30 до 200 долларов за пользователя.

Независимо от вашего выбора, найм ИТ-специалиста может значительно упростить вам задачу, так что вы сможете сосредоточиться на своем бизнесе, а не на том, куда идет провод.

Keep It Simple

Зная разницу между прямым иперекрестные кабели — это первый шаг к пониманию сетей и способов взаимодействия устройств.

Если вы убрали что-нибудь из этой статьи, должно быть так, что прямые кабели используются для разных типов устройств, а перекрестные кабели используются для аналогичных типов устройств.

Если вы когда-нибудь преувеличиваете, когда дело касается технологий, не бойтесь нанять профессионала. Некоторые люди могут быть искренне заинтересованы во всех существующих технологиях, и для этих людей мы рекомендуем вам прочитать некоторые из наших статей!

Наша цель — помочь предприятиям добиться успеха и разобраться в сложностях современного бизнеса.Если вам нужна помощь, не стесняйтесь обращаться к нам в любое время и в любом месте. Мы здесь, чтобы помочь!

Перекрестный кабель

и прямой кабель Ethernet

Несмотря на то, что это неверно, многие люди используют термины перекрестный кабель, и прямой кабель , как взаимозаменяемые, потому что технически это оба кабеля Ethernet. Чтобы помочь вам избежать использования неправильной терминологии, в нашем руководстве ниже мы сравним перекрестные кабели с прямыми кабелями Ethernet.Если вы хотите узнать больше, мы рекомендуем вам продолжить чтение.

Прямой кабель

Как правило, прямой кабель представляет собой стандартный кабель Ethernet с разъемом RJ-45 на каждой стороне и обычно кабель витой пары. Некоторые люди также будут называть прямые кабели коммутационными кабелями. На прямом кабеле разъемы имеют одинаковые контакты с обеих сторон, что позволяет подключать одно устройство к другому типу устройства. Несколько распространенных применений для прямых кабелей включают:

  • Переключиться на ПК
  • Переключиться на сервер
  • Переключиться на роутер
  • Концентратор к ПК

Перекрестные кабели

Прямые кабели соединяют устройства разных типов, а перекрестный кабель — устройства одного и того же типа.Чтобы понять, как работает перекрестный кабель, мы должны посмотреть на контакты разъема. Вы заметите, что внутри разъема RJ-45 контакты на перекрестном кабеле не совпадают с обеих сторон, и это сделано намеренно. Чтобы два одинаковых устройства могли подключаться с помощью одного кабеля, один разъем должен принимать данные, а другой отправлять данные, и наоборот. Диапазон применения перекрестных кабелей:

  • Переключатель на переключатель
  • От концентратора к концентратору
  • Маршрутизатор к маршрутизатору
  • ПК к ПК

Если у вас когда-либо был кабель Ethernet, вы можете определить, перекрестный или перекрестный.прямой кабель Ethernet, посмотрев на контакты. Вы также можете посмотреть на оболочку кабеля, так как большинство производителей указывают на ней тип кабеля. Если вы не можете четко определить тип кабеля, посмотрев на него, или он имеет грубую форму, вам лучше купить новый.

Ищете ли вы кабель Ethernet длиной 20 футов, 100 футов, кабели в большом количестве или даже коммутаторы, CableWholesale поможет вам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
HUB SWITCH ROUTER PC
Hub Кроссовер Кроссовер Прямой 9014 901 Кроссовер 901 901

Прямой 9014 901 901 901

Прямой 9050 901 901

Прямой 9050

Прямой
Маршрутизатор Прямой Прямой Кроссовер Кроссовер
PC Прямой Прямой Кроссовер Стрит
