Практика подключения перекрёстного 2х клавишного выключателя



Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Блок: 1/7 | Кол-во символов: 283
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Разделы статьи

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

Освещение в коридоре общежития

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Блок: 2/7 | Кол-во символов: 1243
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Блок: 2/7 | Кол-во символов: 757
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Схема простого выключателя

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Схема проходного выключателя

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Схема с перекрёстным выключателем

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Блок: 3/7 | Кол-во символов: 3181
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения выключателей

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Схема управления освещением из 4-х точек

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Блок: 3/7 | Кол-во символов: 1213
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух местСхема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех местСхема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

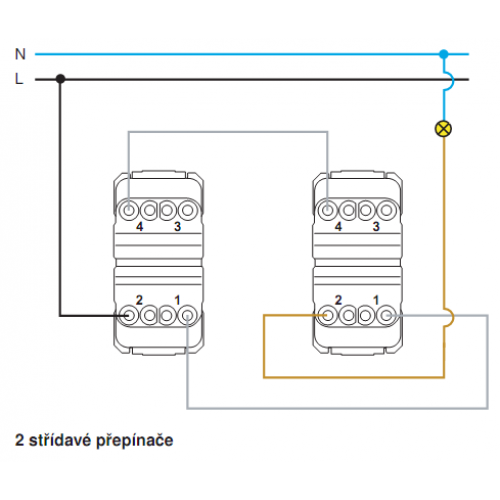

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключат

Схемы Подключения Выключателей Шнайдер — tokzamer.ru

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.


Их замыкание и размыкание включает и выключает светильник.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа.
Подключаем проходной включатель Шнайдер Schneider

Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.

Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

Поделиться с друзьями: Вам также может быть интересно.


Так как соединяемых проводов в распредкоробке будет четыре. В этом случае его можно сделать самостоятельно.

Выключатель Schneider

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Две группы светильников. При ее рассмотрении можно отметить следующие нюансы: Все работы выполняются только с обесточиванием цепи. Поэтому рассмотрим, как правильно подсоединить выключатель вместе с осветительным прибором, автоматическим выключателем и распределительной коробкой. Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью.

При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек.

С помощью отвертки откручиваем винтики, снимаем пластиковую крышку.


Сборка Legrand Valena Информация! Схема подключения переключателей проходныых выключателей ABB Zenit: Как подключить схема подключения переключатели проходные выключатели ABB Basic Схема подключения переключателей проходныых выключателей Anam На главную страницу xnacmllexpcq1j.

Если комнаты находиться не слишком далеко друг от друга, то лучше выполнить все соединения в одной распределительной коробке. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.
Как подключить двухклавишный проходной выключатель

Статья по теме: Ремонт электрической проводки

Схема подключения

Сами контакты, куда вставляется вилка, защищены шторками. Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много.

Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Я надеюсь, что вам эти фотографии окажутся полезными при выборе установочных изделий, и что я не зря тратил время на их съемку. Сам монтаж и выравнивание всего блока благодаря этому здорово облегчается.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы. Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали , внешняя декоративная отделка обычно изготавливается из безопасного пластика. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания в данном случае, две. Если у вас монтажные коробки старого образца — это не проблема.


Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Август 2, Монтаж выключателей kmelectric Как подключить двухклавишный выключатель Schneider Electric Трудно представить себе современный дом, который был бы начисто лишён освещения. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Если будет проводиться крепление сверху, просто намечаем месторасположения. Именно пятая транзитная клемма делает возможным управление освещением сразу из трех мест. Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка. Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками.
Двойной перекрестный выключатель Schneider Electric

Схема подключения выключателя в распределительной коробке

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.

Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.

На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.

Читайте также: Схема подключения двухклавишного выключателя хит

Конструкция

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.

Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.

Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения.
Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

виды, функции, принцип работы и установка

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.

Принцип функционирования

Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест.

Схема управления светом с двух точек

Ноль соединяют напрямую с прибором освещения, фазу подсоединяют через пару выключателей, объединенных двухжильным проводником. При двух выключателях ПВ1 и ПВ2 замыкаются первый и третий контакты, в результате цепь оказывается замкнутой, а в лампу поступает электричество.

Для размыкания цепочки следует нажать на кнопку любого выключателя, к примеру, ПВ1. В результате замкнутся первый и второй контакты. При нажатии на кнопку переключателя ПВ2 происходит то же самое. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

к содержанию ↑

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Схема подключения проходных и перекрестного выключателей

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.

Схема управления светом из четырех точек



Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

  • высокие цены;
  • не слишком высокая надежность;
  • ложные срабатывания.
к содержанию ↑

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

  • выключатель одноклавишный перекрестный имеет 2 контакта;
  • проходной — 3 контакта;
  • перекрестный — 4 контакта.

Клавишный перекрестный выключатель

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

к содержанию ↑

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Накладные устройства фиксируют на стене. В специальных каналах в этом случае нет необходимости. Накладные выключатели не слишком удобны, так как подвержены загрязнению. Однако накладные модели хорошо вписываются в современные интерьеры.

Накладной перекрестный выключатель  поворотного типа

к содержанию ↑

Характеристики перекрестных устройств

В продаже представлен широкий ассортимент электротехнических приборов для управления светом — как российских, так и зарубежных компаний. Различия между переключателями разных производителей в основном состоят в ценовой политике.

В качестве примера приведем технические данные двойного перекрестного выключателя:

  1. Напряжение — 220 Вольт.
  2. Сила тока — 10 Ампер.
  3. Конструкционные материалы — поликарбонат, пластмасса, термопласт.
  4. Класс защиты отличается в зависимости от модели. Некоторые устройства комплектуются высоким уровнем защиты от влажности.

Перекрестный выключатель 10А 250В

к содержанию ↑

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Перекрестный выключатель: виды, функции, принцип работы и установка

Как из проходного выключателя сделать перекрестный

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Как из проходного выключателя сделать перекрестный

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Как из проходного выключателя сделать перекрестный

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

Как из проходного выключателя сделать перекрестный

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

Как из проходного выключателя сделать перекрестный

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:
  • Клавишные.
  • Поворотные.
  • Сенсорные.
  • Рычажные.
  • С пультом ДУ.
По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.
По способу монтажа:
  • Накладной . Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
  • Встроенный . Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ
Положительные моменты проходных и перекрёстных устройств:
  • Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
  • Высокая надёжность, благодаря отсутствию автоматики.
  • Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
  • Лёгкость и практичность в управлении освещением.
Недостатки выключателей этого типа:
  • Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
  • Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Как из проходного выключателя сделать перекрестный

Электрический перекрестный выключатель – устройство, созданное для применения в составе электрических схем коммуникаций. В частности, этот класс приборов активно используется, когда появляется необходимость организации управления источниками света из разных точек. Как правило, схема предполагает внедрение этого девайса в качестве дополнительного компонента к уже существующим проходным выключателям.

В этой статье рассмотрим конструкцию и электрическую схему самого прибора, а также особенности подключения в различных вариантах. Материал дополним наглядными схемами, фото и видеороликом по самостоятельному монтажу.

Конструкция перекрестного выключателя

Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.

Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).

Как из проходного выключателя сделать перекрестный

Монтажная установка перекрестных выключателей ведётся традиционным способом (аналогично монтажу обычного выключателя света) с креплением монтажной коробки на винтах, либо делается внутренний монтаж с креплением основания к стене металлическими лапками.

Корпус прибора обычно делается на основе ударопрочного негорючего технополимера. Все детали конструкции под наружную установку обладают устойчивостью к ультрафиолетовому излучению.

Как из проходного выключателя сделать перекрестный

Механика перекрёстных выключателей на ток 10А оснащается быстрозажимными контактными группами. Механика приборов на ток 16А имеет винтовые зажимы клемм. Для удобства подключения клеммы (фазовая и нулевая) обычно маркируются разным цветом.

Клеммы коммутаторов рассчитаны на присоединение проводников, выполненных по технологии одножильной или многожильной протяжки. Сечение одножильных проводников до 2,5 мм 2 , многожильных до 4 мм 2 (для 16А выключателей).

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Как из проходного выключателя сделать перекрестный

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех.

Как из проходного выключателя сделать перекрестный

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Как из проходного выключателя сделать перекрестный

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

Как из проходного выключателя сделать перекрестный

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Как из проходного выключателя сделать перекрестный

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

  1. Прямая коммутация – аналог двух проходных приборов.
  2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Как из проходного выключателя сделать перекрестный

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Монтажные особенности и включение в цепь

Монтируют коммутаторы инверсионного действия с применением стандартных способов и методов, используемых в строительстве либо в электрохозяйстве. Предварительно намечается удобное месторасположение прибора.

Затем с учётом выбранной точки монтажа и привязки к общей электрической схеме вычерчивают монтажную схему для промежуточного выключателя и работающих с ним в паре проходных коммутаторов.

В рамках процедуры разработки проекта определяется способ прокладки проводников – поверхностный или внутренний.

Как из проходного выключателя сделать перекрестный

С с учётом выбранного способа подготавливается инсталляционная инфраструктура (штробы, лунки, крепёжные пробки, распределительные коробки).

На готовой инфраструктуре тянут линии электропроводки, разводят провода в распредкоробках, выводят по схеме концы непосредственно на подключение к проходным и промежуточным приборам коммутации.

Вариант #1 — нюансы подключения промежуточного прибора

Выведенные из распределительной коробки под соединение с промежуточным выключателем концы проводников (в общей сложности 4) необходимо подготовить. В частности, снимается изоляция на участке от конца вдоль провода примерно на длину 10-12 мм.

Кстати, многие фирменные выключатели имеют на шасси специальный маркер, по которому легко отмерить нужную величину длины зачистки изоляции.

Как из проходного выключателя сделать перекрестный

Теперь необходимо определить два проводника, исходящих от первого проходного выключателя, установленного в схеме. Обычно все проводники маркируются для удобства определения ещё на стадии разводки цепей.

Эти два провода подключают на двух входных клеммах (в данном случае пружинного типа) устройства промежуточной коммутации. Оставшиеся два разводятся по выходным клеммам.

Как из проходного выключателя сделать перекрестный

Подготовленное таким образом шасси требуется поставить по месту – инсталлировать внутри строительного подрозетника (для внутреннего монтажа) или закрепить непосредственно на поверхности стены (внешний накладной монтаж).

Как из проходного выключателя сделать перекрестный

При условиях внутренней инсталляции шасси обычно фиксируется скобами-распорками или прямым винтовым крепежом. При накладном монтаже выключателей традиционно применяется прямое крепление винтами. Дальше на шасси ставится рамка и на рычаг управления выключателя одевается клавиша-крышка.

Вариант #2 — схемные решения на несколько приборов

Переключатели промежуточной инсталляции являются неотъемлемой составляющей схемных решений, где реализуется принцип управления более чем из трёх удалённых одна от другой точек.

Теоретически таких точек управления источниками искусственного света может быть множество. Однако практически реализуются варианты на три-четыре, максимум на пять позиций. Так как с каждым новым вводом прибора усложняется общая схема разводки.

Как из проходного выключателя сделать перекрестный

Для примера можно рассмотреть четырёхпозиционную разводку, когда из основных комплектующих применяются два проходных и два реверсивных устройства коммутации. В такой схеме фазный провод подводят на подвижный контакт проходного коммутатора.

Когда в сеть подаётся ток, он проходит через замкнутую контактную группу устройства проходного типа и подаётся на подвижный контакт одного из двух перекрёстных переключателей.

Далее с выходной клеммы реверсивного прибора ток следует на второй такой же переключатель – на его подвижную контактную группу и через выходную клемму поступает на постоянный контактор второго проходного выключателя.

Если перекидной коммутатор этого выключателя замыкает цепь, с его выхода ток приходит на световой прибор. Через нить накала светильника общая цепь замыкается на нулевую шину. Лампы светильника горят. Теперь если ради эксперимента (и на практике тоже) поочерёдно установить любой из приборов в состояние «отключено», лампы светильника погасятся в каждом из четырёх случаев.

Как из проходного выключателя сделать перекрестный

Но если выключить одновременно все четыре, эта своеобразная коммуникационная группа попросту переключится на другую линию коммутации и лампы светильника останутся под током – будут продолжать гореть.

Эксперимент с реверсивными приборами наглядно показывает функциональность схемы перекрестного четырёхпозиционного коммутатора. В любой из четырёх позиций доступно управление световым прибором.

Выводы и полезное видео по теме

Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.

Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:

Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.

Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.

Принцип функционирования

Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест.

Как из проходного выключателя сделать перекрестный

Ноль соединяют напрямую с прибором освещения, фазу подсоединяют через пару выключателей, объединенных двухжильным проводником. При двух выключателях ПВ1 и ПВ2 замыкаются первый и третий контакты, в результате цепь оказывается замкнутой, а в лампу поступает электричество.

Для размыкания цепочки следует нажать на кнопку любого выключателя, к примеру, ПВ1. В результате замкнутся первый и второй контакты. При нажатии на кнопку переключателя ПВ2 происходит то же самое. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Как из проходного выключателя сделать перекрестный

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.

Как из проходного выключателя сделать перекрестный

Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

  • высокие цены;
  • не слишком высокая надежность;
  • ложные срабатывания.

к содержанию ↑

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

  • выключатель одноклавишный перекрестный имеет 2 контакта;
  • проходной — 3 контакта;
  • перекрестный — 4 контакта.

Как из проходного выключателя сделать перекрестный

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Накладные устройства фиксируют на стене. В специальных каналах в этом случае нет необходимости. Накладные выключатели не слишком удобны, так как подвержены загрязнению. Однако накладные модели хорошо вписываются в современные интерьеры.

Как из проходного выключателя сделать перекрестный

Характеристики перекрестных устройств

В продаже представлен широкий ассортимент электротехнических приборов для управления светом — как российских, так и зарубежных компаний. Различия между переключателями разных производителей в основном состоят в ценовой политике.

В качестве примера приведем технические данные двойного перекрестного выключателя:

  1. Напряжение — 220 Вольт.
  2. Сила тока — 10 Ампер.
  3. Конструкционные материалы — поликарбонат, пластмасса, термопласт.
  4. Класс защиты отличается в зависимости от модели. Некоторые устройства комплектуются высоким уровнем защиты от влажности.

Как из проходного выключателя сделать перекрестный

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Схема подключения перекрестного переключателя

Перекрестный переключатель






Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.




Как отличить перекрестный переключатель от проходного


Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



Маркировка клемм перекрестного переключателя


В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



Схема подключения перекрестного переключателя


На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.


По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.


Схема работы перекрестного переключателя


Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



Клеммы для подключения проводов у перерестного переключателя


а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.


Порядок подключения перекрестного переключателя


Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.




Подключение проводов к перекрестному переключателю



Таким образом, промежуточный переключатель имеет два основных режима работы.


Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:


Режим работы перекрестного переключателя


Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:


Принцип работы перекрестного переключателя


Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.




Итак, подведем итоги:


1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.




2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.




Схема подключения четырех переключателей


3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.


4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Схема подключения и нюансы монтажа перекрестного выключателя

Электрический перекрестный выключатель – устройство, созданное для применения в составе электрических схем коммуникаций. В частности, этот класс приборов активно используется, когда появляется необходимость организации управления источниками света из разных точек. Как правило, схема предполагает внедрение этого девайса в качестве дополнительного компонента к уже существующим проходным выключателям.

В этой статье рассмотрим конструкцию и электрическую схему самого прибора, а также особенности подключения в различных вариантах. Материал дополним наглядными схемами, фото и видеороликом по самостоятельному монтажу.

Содержание статьи:

Конструкция перекрестного выключателя

Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.

Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).

Конструкция перекрестного выключателяКонструкция перекрестного выключателя

Внешне он ничем не выделяется от традиционных конструкций устройств коммутации приборов света. Однако внутренняя система реверсивного переключателя имеет несколько иное схемное решение

Монтажная установка перекрестных выключателей ведётся традиционным способом (аналогично света) с креплением монтажной коробки на винтах, либо делается внутренний монтаж с креплением основания к стене металлическими лапками.

Корпус прибора обычно делается на основе ударопрочного негорючего технополимера. Все детали конструкции под наружную установку обладают устойчивостью к ультрафиолетовому излучению.

Корпусные детали прибораКорпусные детали прибора

Изделия современного исполнения отличаются использованием высококачественных материалов под внешнее обрамление. Технический пластик не подвержен влиянию ультрафиолетовых и световых лучей

Механика перекрёстных выключателей на ток 10А оснащается быстрозажимными контактными группами. Механика приборов на ток 16А имеет винтовые зажимы клемм. Для удобства подключения клеммы (фазовая и нулевая) обычно маркируются разным цветом.

Клеммы коммутаторов рассчитаны на присоединение проводников, выполненных по технологии одножильной или многожильной протяжки. Сечение одножильных проводников до 2,5 мм2, многожильных до 4 мм2 (для 16А выключателей).

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Схемотехника прибораСхемотехника прибора

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех.

Схематика проходного выключателяСхематика проходного выключателя

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Устройство инверсионного выключателяУстройство инверсионного выключателя

Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

Расклад по контактамРасклад по контактам

Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы

На клеммы общей (перекидной) группы контактора приходят проводники от первого , задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Схема с одним промежуточным выключателемСхема с одним промежуточным выключателем

Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

  1. Прямая коммутация – аналог двух проходных приборов.
  2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Два режима действияДва режима действия

Устройство реверсивного переключения поддерживает конфигурацию (перемычками) под одну из двух возможных режимных функций. Таким образом, выключатель перекрёстного типа выступает своего рода универсальным прибором

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Монтажные особенности и включение в цепь

Монтируют коммутаторы инверсионного действия с применением стандартных способов и методов, используемых в строительстве либо в электрохозяйстве. Предварительно намечается удобное месторасположение прибора.

Затем с учётом выбранной точки монтажа и привязки к общей электрической схеме вычерчивают монтажную схему для промежуточного выключателя и работающих с ним в паре проходных коммутаторов.

В рамках процедуры разработки проекта определяется способ прокладки проводников – или внутренний.

Монтаж проходного выключателяМонтаж проходного выключателя

Пример инсталляции проходного выключателя по монтажному варианту внутренней разводки. Точно так монтируется перекрестный прибор, с той лишь разницей, что к нему подводят четыре жилы кабеля

С с учётом выбранного способа подготавливается инсталляционная инфраструктура (, лунки, крепёжные пробки, распределительные коробки).

На готовой инфраструктуре тянут линии электропроводки, разводят провода в распредкоробках, выводят по схеме концы непосредственно на подключение к проходным и промежуточным приборам коммутации.

Вариант #1 — нюансы подключения промежуточного прибора

Выведенные из распределительной коробки под соединение с промежуточным выключателем концы проводников (в общей сложности 4) необходимо подготовить. В частности, на участке от конца вдоль провода примерно на длину 10-12 мм.

Кстати, многие фирменные выключатели имеют на шасси специальный маркер, по которому легко отмерить нужную величину длины зачистки изоляции.

Разметка съёма изоляцииРазметка съёма изоляции

Шасси фирменного прибора, где конструкцией предусматривается изготовление специального измерительного выреза. Благодаря этому маркеру, пользователь всегда зачистит провод строго по инструкции

Теперь необходимо определить два проводника, исходящих от первого проходного выключателя, установленного в схеме. Обычно все проводники маркируются для удобства определения ещё на стадии разводки цепей.

Эти два провода подключают на двух входных клеммах (в данном случае пружинного типа) устройства промежуточной коммутации. Оставшиеся два разводятся по выходным клеммам.

Входные выходные клеммы выключателяВходные выходные клеммы выключателя

Маркировка «стрелками» на корпусе шасси снижает риски неправильного подключения прибора. Здесь же указывается номинальный параметр по току и допустимый уровень рабочего напряжения

Подготовленное таким образом шасси требуется поставить по месту – инсталлировать внутри (для внутреннего монтажа) или закрепить непосредственно на поверхности стены (внешний накладной монтаж).

Закрепление шасси выключателяЗакрепление шасси выключателя

Закрепление шасси коммутатора прямым вкручиванием винтов. Между тем инсталляция внутреннего типа чаще предусматривает крепление боковыми металлическими распорками

При условиях внутренней инсталляции шасси обычно фиксируется скобами-распорками или прямым винтовым крепежом. При накладном монтаже выключателей традиционно применяется прямое крепление винтами. Дальше на шасси ставится рамка и на рычаг управления выключателя одевается клавиша-крышка.

Вариант #2 — схемные решения на несколько приборов

Переключатели промежуточной инсталляции являются неотъемлемой составляющей схемных решений, где реализуется принцип управления более чем из трёх удалённых одна от другой точек.

Теоретически таких точек управления источниками искусственного света может быть множество. Однако практически реализуются варианты на три-четыре, максимум на пять позиций. Так как с каждым новым вводом прибора усложняется общая схема разводки.

Схематика с двумя промежуточными выключателямиСхематика с двумя промежуточными выключателями

Схематика коммуникации осветительной цепи, где задействованы два перекрёстных выключателя в паре с двумя проходными коммутаторами. Это вариант управления из четырёх независимых позиций

Для примера можно рассмотреть четырёхпозиционную разводку, когда из основных комплектующих применяются два проходных и два реверсивных устройства коммутации. В такой схеме подводят на подвижный контакт проходного коммутатора.

Когда в сеть подаётся ток, он проходит через замкнутую контактную группу устройства проходного типа и подаётся на подвижный контакт одного из двух перекрёстных переключателей.

Далее с выходной клеммы реверсивного прибора ток следует на второй такой же переключатель – на его подвижную контактную группу и через выходную клемму поступает на постоянный контактор второго проходного выключателя.

Если перекидной коммутатор этого выключателя замыкает цепь, с его выхода ток приходит на световой прибор. Через нить накала светильника общая цепь замыкается на нулевую шину. Лампы светильника горят. Теперь если ради эксперимента (и на практике тоже) поочерёдно установить любой из приборов в состояние «отключено», лампы светильника погасятся в каждом из четырёх случаев.

Многопозиционная схемаМногопозиционная схема

Схематика мультикоммутатора с участием устройств реверсивного действия. Теоретически при таком решении может использоваться неограниченное число приборов. Или же число, ограниченное только конструктивными нюансами помещений

Но если выключить одновременно все четыре, эта своеобразная коммуникационная группа попросту переключится на другую линию коммутации и лампы светильника останутся под током – будут продолжать гореть.

Эксперимент с реверсивными приборами наглядно показывает функциональность схемы перекрестного четырёхпозиционного коммутатора. В любой из четырёх позиций доступно управление световым прибором.

Выводы и полезное видео по теме

Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.

Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:

Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.

Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.

Отправить ответ

avatar
  Подписаться
Уведомление о
