Переключатели фаз НоваТек ПЭФ-301 и ПЭФ-319

Пост, наверное, запоздал на несколько лет, потому что я переключателями фаз давно уже пользуюсь, а рассказать о том, чего это такое и нафига нужно, руки не доходили. Но тут НоваТек уже как полгода-год назад выпустил более классную версию своего переключателя фаз ПЭФ-319, про которую обязательно надо рассказать, потому что на 15 кВт три фазы эта штука — маст хэв!

Переключатель фаз — это штуковина, которая выбирает любую из трёх фаз питания и выдаёт её на выход. Обычно, если есть все три фазы — то такие переключатели фаз выдают на выход первую фазу (она считается приоритетной). Стандартные функции таких устройств примерно такие:

  • Приоритетная фаза. Это фаза по умолчанию, с которой питается нагрузка если всё в порядке.
  • Отслеживание напряжения. Если напряжение вышло за настроенные пределы, то фаза считается «плохая» и переключатель ищет другую хорошую фазу.
  • Время возврата на основную (приоритетную фазу), когда напряжение на неё восстановится в настроенных пределах.
  • Контроль напряжения на выходе. Эта штука используется, когда переключатель фаз управляет внешними мощными контакторами. Контакты контакторов могут залипнуть и тогда будет злое межфазное замыкание. Вот чтобы его не было — переключатель фаз снчала отключает одну фазу, а потом проверяет — пропало ли напряжение на выходе? И если пропало — то подключает следующую.

Зачем это всё надо и куда такое можно применить? А вот если у вас трёхфазный ввод и есть всякие ответственные потребители! Например, холодильник, серверную, котельную (газовую) и тому подобные вещи. А сейчас три фазы и 15 кВт дают всем подряд. Но вот даже у родственников на даче, которым я проводку на лотках делал, зимой на пару дней отвалилась одна из фаз на подстанции. И как назло как раз та, на которой сидел котёл. Вот был бы там переключатель фаз — всё работало бы автоматом!

Из переключателей фаз, с которыми я работаю, я выбрал НоваТек, потому что по ним у меня не было ни одного сбоя. А вот в какой-то момент Атомщик (Meldir) решил попробовать Меандр’овские реле выбора фаз РВФ, и жестоко накололся. Это реле тёмной осенней ночью глюкануло и потушило целый щит котельной нахрен. Когда мы перешли на НоваТек, то благодаря тому что оно не зависало мы смогли определить ооочень сложную хитрую проблему и отловить один недокументированный глюк в работе АВР сеть-генератор. История про это описана тут, на сообществе. Причём Меандр с тех пор вообще позагнулся, и было даже непонятно зачем он торопился выпускать версию РВФ-01 без контроля контакторов и сразу же потом довыпустил точно такую же РВФ-02, но с контролем контакторов.

Переключатель фаз НоваТек ПЭФ-301.

Этот переключатель фаз — простенький и изначально задуман для работы с контакторами. Сделан он на микроконтроллере Atmel AtMega, но снаружи выглядит как аналоговый — с крутилками, на которых тяжело точно выставить параметры. Несмотря на кажущуюся неказистость, работает он отлично. Внутри этого переключателя стоят релюшки на 16А (активной нагрузки!), а на DIN-рейке он занимает 4 модуля.

Переключатель фаз НоваТек ПЭФ-301

У всех переключателей фаз есть стандартный хак: если вам хватает внутренних реле (ну например взять ПЭФ-301 и запитать через него блок питания 230/12V для какой-нибудь платки с Arduino или Siemens Logo) — то можно защитить такой переключатель фаз трёх- или четырёхполюсным автоматом на нужный номинал (для примера с блоком питания хватит 6..10А) и подключить его напрямую.

Обычно для этого между встроенными релюшками переключателя фаз надо поставить перемычки. У НоваТек ПЭФ-301 они идут в комплекте, но сделаны опасно — слишком уж оголёнными. Надеюсь, НоваТек это увидит и переделает. А я такие перемычки выкидываю и меняю на нужные мне из провода ПуГВ с наконечниками НШВИ, как и во всём щите.

Перемычки на переключателе фаз ПЭФ-301

В клеммы этого переключателя фаз отлично влезает НШВИ на 2,5 квадрата. Вот только не помню и не могу сейчас допроверить, влезает ли туда НШВИ (2) 2,5 квадрата. Как буду собирать что-нибудь на этом переключателе — то потом доисправлю этот пост. Дополнил: нет, лезут только одинарные НШВИ!

Внутри он собран классически для НоваТека (и мне нравится эта конструкция): из двух плат, соединённых друг с другом. На верхней плате находятся крутилки и светодиоды, а на нижней — релюшки и конденсаторный блок питания.

Переключатель ПЭФ-301: плата электроники

Вот как это выглядит снизу.

Переключатель ПЭФ-301: плата электроники и силовая часть

Дорожки к релюшкам залиты припоем для того, чтобы увеличить их сечение. Это мне понравилось: НоваТек бруталит!

Переключатель ПЭФ-301: плата силовой части (разводка реле)

Такие переключатели фаз у меня прижились для таких задач:

  • Запитать очень мелкую автоматику (как я придумывал выше — например контроллер)
  • Выдать сигнал Sense и/или заряда АКБ для генератора (пост про их подключение) — эти сигналы много не жрут, и можно тоже подключать переключатель фаз напрямую.
  • Поуправлять контакторами для увеличения мощности.

Самый первый ПЭФ-301 я поставил маньяку-заказчику (мы с ним ставили анализатор качества сети OMIX и докапывались до стабилизаторов ORTEA), который настолько мощно докопался до местных энергетиков, что они вместе ходили протягивать контакты на местной подстанции. И благодаря этому энергетики закрыли глаза на то, что он захотел сделать себе переключатель фаз СТОЯКА в квартире.

Сейчас я конечно удивляюсь, как такое можно было намутить, но это осталось на его совести и вроде как за эти несколько лет перестало быть тайной. А мне важно показать это решение, потому что тут ПЭФ-301 без зависаний и глюков уже как 4 года исправно коммутирует ввод на 63А и периодически щёлкает контакторами. За всё это время никаких жоп не возникло и всё работает штатно и хорошо.

Применение ПЭФ-301 в адском этажном щитке

Так как токи тут были большие, то мы запараллелили контакты контакторов и сделали после них большой сборный кросс-модуль.

Переключатель фаз НоваТек ПЭФ-319.

Но самый кайф с переключателми фаз стал недавно! Когда НоваТек выпустила адский стильный и крутой переключатель фаз ПЭФ-319. И вот он мне очень-очень понравился, и сейчас я его использую практически везде. А почему? А потому что у него теперь есть дисплей, где показывается и текущее напряжение выбранной фазы и то, что мы настраиваем — теперь можно видеть, насколько какой параметр ты накрутил.

А самое главное — внутри него стоят более мощные релюшки на 30А. Понятно, что это только активная нагрузка и что релюшки китайские. НО! если вспомнить что 15 кВт на трёх фазах — это автомат номиналом на 25А, то получается что такой переключатель фаз можно смело вешать на такой ввод! Правда, всё равно его надо защитить своим личным автоматом (не вешать под защиту вводного автомата) на случай если потом мощность повысится.

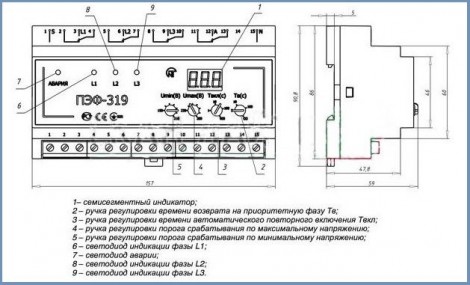

Вот так выглядит этот зверь! Занимает на DIN-рейке он уже больше — 9 модулей.

Переключатель фаз НоваТек ПЭФ-319

И здесь НоваТеку респект за клеммы! Клеммы они подобрали такие, что в них совершенно спокойно влезает 4 квадрата. Дополнено: раньше клеммы принимали НШВИ на 6 квадратов, сейчас только — четвёрку. Но больше четвёрки сюда пихать ничего и не надо, так что проблем нет. Они адские МОЛОДЦЫ! Вот почему Helvar не мог подобрать нормальные клеммы для своих DALIшных приблуд?

Переключатель фаз НоваТек ПЭФ-319 (клеммы подключения)

С переключателем фаз также идут штатные перемычки из провода ПВ-3 на 6 квадратов (видите, старый провод ПВ-3 более «жёсток», чем ПуГВ: у него жилок внутри меньше и они потолще).

Провода с наконечниками на 6 кв.мм для ПЭФ-319

И вот эти вот перемычки отлично вставляются в клеммы! Поэтому так как я большинство щитов собираю шестёркой, то проблем с подключением этого переключателя фаз у меня в щите нет. Из-за этого я его ещё больше полюбил.

Переключатель фаз НоваТек ПЭФ-319 принимает в себя наконечники до 6 квадратов

Внутри снова всё на двух платах. Только теперь они соединяются на разъёмах, а не шлейфиком. Также стоит ATMega и кажется есть разъёмы для прошивания (может урезанный ISP или свой интерфейс).

Переключатель фаз НоваТек ПЭФ-319 (плата процессора)

Силовая часть сделана на импульсном блоке питания видимо потому что на конденсаторном релюшки не вытянешь (а подключены они постоянно — не поляризованные; не надо этого тут).

Переключатель фаз НоваТек ПЭФ-319 (плата силовой части)

Релюхи имеют номинал без запаса, и НоваТек написал про это честно: взял самый минимальный номинал, на 30А. Соотвественно моя идея защищать эти релюхи автоматом на 25А мне нравится: как раз и запас по номиналу будет, и бОльшего от этого переключателя требовать не надо: питание котельной он нам обеспечит сам по себе без дополнительных контакторов.

Переключатель фаз НоваТек ПЭФ-319 (силовые реле)

Дорожки от релюшек точно также имеют напайки (только более злые) для увеличения сечения. Вообще, красиво плата разведена около релюшек: всё аккуратно и технично!

Переключатель фаз НоваТек ПЭФ-319 (дорожки к выходным клеммам)

Такие переключатели фаз я применяю в щите напрямую для выбора питания собственных нужд, инвертора (его зарядки и байпаса), или сразу всей котельной (если она газовая и не жрёт много). Так как переключатель фаз занимает 9 модулей, то я ставлю трёхполюсный автомат защиты перед ним, чтобы в сумме получилось 12 модулей — одна DIN-рейка.

Вот увеличенный кусочек щита коттеджа на серии TwinLine, где всё видно. Обратите внимание на хитрость: на автомате, который переключатель фаз защищает, фазы стоят не в виде L1-L2-L3 (Белый-Красный-Чёрный для моих щитов), а в виде L3-L2-L1. Это сделано для того, чтобы по умолчанию фаза инвертора (для которого тут этот переключатель и стоит) была третьей. А если уже с ней чего-то случится — то переключатель будет выбирать другую фазу.

Применение ПЭФ-319 для питания инвертора

А вот красивый, но вынесший мне мозг щит офиса в СИТИ (щит хороший, но заказчик мне полгода выносит мозги и я готов этот щит уже в окно выкинуть, даже без денег, как с АудиоФилом поступил). Здесь всё очень отвественно, поэтому я поставил переключаель фаз ПЭФ-319 для того, чтобы можно было видеть что на нём накручено и что он показывает, но подвесил к нему контакторы для надёжности. Всё это защищено единым автоматом и питает серверную, автоматику DALI и разные мелочи внутри щита.

Применение ПЭФ-319 для питания офиса

За несколько лет переключатель фаз прижился у меня в щитах и стал практически стандартом питания котельных или ответственных нагрузок. Если щит серьёзный — то я закладываю его даже не спрашивая. А иногда спрашиваю: ставить или нет.

Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование. Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Переключатель фаз: автоматический и ручной

Содержание:
  1. Основные функции переключателей фаз
  2. Общее устройство и принцип работы
  3. Автоматические и ручные переключатели фаз
  4. Видео

Обеспечение стабильной работы электрооборудования может осуществляться различными способами. Среди них используется электронный переключатель фаз, стоимость которого значительно ниже, чем у источников бесперебойного питания. К данным устройствам предъявляются различные требования, они могут эксплуатироваться в одно- и трехфазных сетях. Переключатели фаз являются важнейшими элементами в системах резервного энергообеспечения.


Основные функции переключателей

Основное назначение электронных переключателей фаз состоит в своевременном автоматическом перебросе питания с перегруженной линии на более свободную. Очень часто такая необходимость связана с падениями напряжения, при которых приборы и оборудование не могут нормально функционировать.

Большинство приборов, бытовой техники и других устройств обладают индивидуальными техническими характеристиками, обеспечивающими их нормальную работоспособность. Эти данные указываются в паспортах или руководствах по эксплуатации изделия. В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушаться под действием нагрузок.

Большое значение имеет борьба с перегрузками, поэтому каждый автоматический переключатель фаз настроен именно на это. Чтобы обеспечить правильную реакцию прибора, следует правильно установить время срабатывания. То есть показатели выставляются таким образом, чтобы исключить ложную тревогу.

Стандартные переключатели фаз допускают регулировку наиболее важных параметров. В первую очередь выставляются минимальный и максимальный пределы напряжения. В этом случае необходимо исключить пересечение значений верхних и нижних областей, что может привести к нестабильной работе переключателя. Рекомендуется выставлять пределы верхней и нижней границы не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.

Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение путем перебрасывания контактов на родной источник питания. Однако это будет возможно лишь при условии возврата напряжения на данной линии в нормальное состояние. Еще одна настройка представляет собой время включения, когда задается определенный временной промежуток, по прошествии которого переключатель должен сделать попытку включения питания после его полного отсутствия. То есть, после того как питание появится хотя бы на одной линии, источник резервного питания может быть отключен.

Существуют и другие настройки, которые могут использоваться в различных комбинациях. Все зависит от конструкции, назначения и возможностей конкретного переключающего устройства.


Общее устройство и принцип работы

Принцип действия обычного переключателя связан с распределением контактов между имеющимися фазами. Как правило, выбирается один главный контакт, к которому подключается основная фаза, обеспечивающая питание оборудования. Для нее используется мощный медный провод, позволяющий снизить потери электричества.

Для других линий, имеющих второстепенное значение, может использоваться более простой тонкий алюминиевый провод. В этом случае резервная линия все равно не сразу выйдет из строя и сможет проработать 1-2 часа. Такие вторичные фазы подключаются ко второму и третьему контактам переключателя.

Количество контактов определяется числом фаз в промышленной сети. Обычно используется три фазы, с напряжением между ними в 380 вольт. Между фазами и землей напряжение составляет 220 вольт на каждой из них. Именно таким напряжением запитаны все квартиры и дома, а 380 В вообще не используется.

Если на основной фазе пропадает напряжение, то с различными временными интервалами питание перебрасывается на какой-либо вторичный контакт. При отсутствии электроэнергии во всех трех фазах, переключатель выполняет полное отключение сети. Для таких ситуаций рекомендуется формирование специального сигнала, с помощью которого включается резервный генератор. С этой целью к резервному источнику питания подводится отдельная электрическая цепь.

В каждый переключатель встраивается устройство для гашения искр, образующихся при срабатывании контактов. Это позволяет существенно увеличить срок службы прибора.


Автоматические и ручные переключатели

Как уже отмечалось, в переключателе фаз имеются настройки, возвращающие его в исходное состояние через определенный промежуток времени. Однако эта функция имеется не в каждом устройстве. Например,  автоматический трехфазный переключатель фаз имеет свои специфические особенности. Прежде всего это касается его активного использования в производственной сфере. Ведь перекос фаз может привести к выходу из строя технологического оборудования. Такие же негативные последствия возникают в результате коротких замыканий, аварий на линиях и скачков напряжения.

Следует отметить, что автоматические переключатели не позволяют в полном объеме обеспечить выполнение отмеченных задач. Поэтому на производстве нередко используется пакетный переключатель фаз ручной трехфазный, не требующий приобретения дорогих датчиков и других средств контроля и управления. Например, если об отключении электроэнергии известно заранее, достаточно всего лишь запустить резервный генератор и ожидать, когда включится основное питание. Предварительно переключатель фаз вручную устанавливается на необходимую линию. После возобновления подачи электричества, все установки так же вручную возвращаются на свое место.

Ручной тип управления переключателем не позволяет пользоваться другими видами управлений. Работа осуществляется в основном из трех положений. Первые два положения управляют фазами, а нейтральное положение используется при отсутствии на выходе какого-либо напряжения. В таких случаях ручной трехфазный переключатель фаз работает совместно с контакторами, которые механическим путем исключают одновременную работу линий. Эта мера позволяет предотвратить возникновение различных перегрузок на любой из фаз.

В более продвинутых переключателях все функции выполняются буквально нажатием одной кнопки. Здесь коммутация электрических цепей осуществляется таким образом, чтобы переброс фаз происходил по специальному сигналу. Тип управления прибором следует уточнять еще при его покупке. Еще более сложной схемой является электронное управление, когда по линии в обе стороны проходит разнообразная достаточно сложная информация. В этом случае потребуется совместимый контроллер, обеспечивающий выполнение всех запрограммированных функций.

Часто используется ручной переключатель фаз, как наиболее дешевый вариант. Однако он не обеспечивает постоянного контроля над состоянием линий без участия человека. Поэтому такие переключатели применяются вместе с другими приборами и реле. Именно они отслеживают наличие перекосов фаз и определяют полное исчезновение напряжения. Эти дополнительные устройства встречаются под названиями реверсивного выключателя, реле контроля фаз, реверсивного и перекидного рубильника.


Автоматический переключатель фаз. Схемы подключения и принцип работы



Потребители часто задумываются над повышением качества и надежности напряжения в сети, а также защиты от непредвиденных и опасных отключений и колебаний сетевого напряжения.

Существует целый класс устройств предназначенных для устранения таких проблем, разные способы, самодельные и ручные, но существуют приборы призваны в автоматическом режиме следить за всевозможными изменениями.

В электрике существует такое понятие как АВР — автоматический ввод резерва. Такие устройства призваны автоматически переключаться на вторую линию или резервное питание, если основная линия обесточивается.

В роли второй линии может быть:

  • одна из фаз трехфазной сети
  • линия бензинового или дизельного генератора (с авто запуском)
  • ветрогенератор или солнечная панель с контролером заряда и аккумуляторными батареями
  • аккумулятор с автоматической зарядкой от сети

Такое устройство для домашней реализации подобных функций, называется — автоматический переключатель фаз (АПФ)
Прибор имеет 3 ввода для подключения трехфазной сети или трех разных источников напряжения, выход в устройства однофазный, два контакта — фаза и ноль.
С помощью механического реле и специальной микропроцессорной электронной платы устройство в автоматическом режиме определяет наиболее подходящую фазу и питает свой выход от такой линии.

Какой же принцип работы устройства?

В большинства устройств линия ввода трехфазная, поэтому на ввод подключают три фазы (L1, L2, L3)
Основной и приоритетной считается — L1, а две остальные — резервные и если на первой фазе происходит ухудшения качества напряжения или напряжение полностью пропадает, выход сразу же переключается на другую линию которая качеством напряжения наиболее оптимальна.

Технически такое устройство не представляет ничего сложного, его можно повторить с помощью релейных модулей, но такой вариант займет намного больше места в электрощитке и к тому же не все параметры возможно будет контролировать.
Во-вторых чем больше отдельных частей и модулей разных производителей тем больше шанс неработоспособности устройства АПФ в целом.
Удобней всего применять готовое устройство АПФ.

Прибор работает по такому принципу что одновременно может быть включено лишь одно из трех реле. Плата устройства определяет приоритетность автоматически и для потребителя такое переключение практически незаметно.

Как показывает практика, самым востребованным вариантом является АПФ на две линии с разнообразными функциями защиты и контроля напряжения. Отдается предпочтение конкретно устройствам резервного питания и дополнительной функцией формирования сигнала запуска бензогенератора.
Помимо этого есть модели со встроенным реле напряжения и индикации на каждой линии отдельно, где можно самому настраивать пороги сработки по максимуму и минимуму.

Схема подключения автоматического переключателя фаз

Стандартной схемой подключения считается «прямая» схема в которой выходные фазы после устройства соединяются перемычками, но недостатком такого варианта будет мощность, она будит ограничена мощностью устройства (встроенным в него реле) и как правило это не больше 3.5 кВт, что согласитесь очень мало для большого дома.


Поэтому если предполагается большая нагрузка, применяют вариант схемы с тремя магнитными контакторами. Принцип работы такой, что АПФ управляет контакторами, а они в свою очередь уже коммутируют силовую часть схемы.

Переключатель фаз автоматический МВФ-3Ц. Преимущества. Цена.

          МВФ-3Ц

  Переключатель фаз автоматический.
Автоматическое микропроцессорное управление переключением 1(одной) фазной нагрузки по любым их 3-х фаз с лучшими характеристиками.

  Переключатель фаз автоматическийМВФ-3Ц, микропроцессорное модульное устройство с программным управлением, разработано для защиты однофазных нагрузок, подключаемых к электрическим сетям с нестабильными показателями напряжения, от возможных аварий и преждевременного разрушения. Питание устройства от контролируемых входных линий.  Встроенный 3-х фазный вольтметр с ЖК- индикатором. 6 режимов регулирования входного напряжения. Отключаемая «приоритетная линия». Монтаж – DIN-рейка.



Преимущества МВФ-3Ц.

— Точное микропроцессорное управление.
— Встроенный вольтметр с ЖК индикатором для одновременного отображения величины напряжения по каждой из 3-х фаз.
— Расширенные возможности ручной подстройки параметров качества контролируемого напряжения в линиях.
— Простое программирование четырьмя кнопками на передней панели.
Энергонезависимая память настроек.
— Доступная цена.

Подключение и настройка МВФ-3Ц.

 К автоматическому переключателю фаз  МВФ-3Ц, необходимо произвести подключения  3-х фаз к клеммным колодкам расположенных в нижней части корпуса( L1-L2-L3-контролируемые фазы и И-нейтраль). Подключение фаз может осуществляться как от одного трехфазного ввода (фазы L1, L2 и L3), так и от двух или трех силовых вводов (например: фазы L1, L2 первого ввода и фаза L1 второго ввода или фаза L1 первого ввода, фаза L3 второго ввода и фаза L1 третьего ввода), имеющих общую нейтраль. Нагрузка, в зависимости от мощности, подключается напрямую к встроенным, независимым, управляющим реле Р1, Р2,Р3 если ток нагрузки менее 16А или через коммутирующие устройство (контактор, пускатель и др.) если ток выше 16А. Варианты типовых схем подключения отображены на . Рис.1 и Рис.2.


Рис.1 Подключение нагрузки < 16А к МВФ-3Ц Рис.2 Подключение нагрузки >16А к МВФ-3Ц

 —  Далее необходимо произвести программирование, четырьмя кнопками на передней панели, порогов допустимого рабочего напряжения и   задержку по времени срабатывания реле.

                                                 Программируемые параметры.
— Значение минимального напряжения при котором выключится реле (Uн откл.)
— Значение максимального напряжения при котором выключится реле (
Uв)
— Значение минимального напряжения при котором включится реле (
Uн вкл.)
— Время задержки включения реле.(
tвкл.)
— Время задержки выключения реле (
tоткл.)
— Время задержки возврата на восстановившуюся фазу/ без возврата. (
tвозвр.)/(без возвр.)

 Процесс программирования легко контролируется по двухстрочному ЖК-дисплею. В процессе работы можно просмотреть все выставленные значения, всего 6, путем нажатия кнопки «уст», каждое нажатие — следующее значении, седьмое нажатие-возврат. При длительном удержании кнопки «уст» на любом значении, происходит вход в режим программирования этого параметра.*  Выберите требуемое  значение  кнопками  «–» или «+». Для запоминания выбранного значения нажмите кнопку «Ввод». Программирование происходит во всем диапазоне выбранного параметра с шагом — 1.

* При входе в режим программирования все внутренние реле отключаются и измерение напряжения сети не производится.

Порядок работы МВФ-3Ц.

 Автоматический выбор фазы с лучшими характеристиками напряжения, происходит по следующему алгоритму.  После подачи напряжения, на переключатель фаз автоматический МВФ-3Ц, на передней панели включится подсветка двухстрочного ЖК-дисплея и отобразится текущее напряжение по каждой из линий. Микропроцессор произведет опрос всех трех линий и если напряжения находится в зоне регулируемых уставок включится Реле1 линии L1  (линия L1 является приоритетной) и загорится символ «Р1» над индикатором величины напряжения подключенной линии. В случае, когда напряжение  линии L1 не соответствует заданным параметрам произойдет подключение к любой следующей линии которая будет находится в пределах уставок. При равных условиях(напряжение в норме на нескольких линиях одновременно) выбор всегда будет сделан в пользу  линии идущей  в порядке возрастания L1→L2→L3, так как фаза L1 будет является приоритетной по отношению к фазам L2 и L3, а фаза L2 является приоритетной по отношению к фазе L3.

 Если напряжение на подключенной фазе, допустим это будет фаза линии L1, станет   меньше заданного значения (Uн откл.), то рядом с символом «Р1» включится мигающий символ «U» и через установленное время (tоткл.) внутреннее реле Р1 и символ «Р1» выключатся при этом через установленное время (tвкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

  Если напряжение по фазе L1 будет больше заданного значения то внутреннее реле Р1 и символ «Р1» выключатся сразу, при этом через установленное время (tвкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

 Если после переключения на фазу L2 или L3 напряжение на фазе L1 нормализуется, то, при установленном времени возврата (tвозвр.), внутреннее реле Р2 или Р3 и соответствующий символ «Р2» или «Р3» выключатся и включатся внутреннее реле Р1 и символ «Р1» с соответствующей временной задержкой на включение (tвкл.).
 Если «время задержки возврата на восстановившуюся фазу» будет отключено (без возвр.) то возврата на «приоритетную» фазу L1 не последует, а переключение произойдет только при выходе напряжения подключенной фазы за установленные значения напряжения (уставки). Переключение будет произведено на любую из фаз соответствующую установленным порогам напряжения или по выше описанному алгоритму (L1→L2→L3). При переключении будут учитываться только временные уставки (tвкл.) и (tоткл.).

 Реле Р1, Р2, Р3 и соответствующие символы на ЖК-дисплее не будут включены, если напряжение по трем фазам больше или меньше заданных значений. Подключение к любой из фаз произойдет только тогда, когда микроконтроллер зафиксирует фазу с рабочими характеристиками. Далее все описанные процессы будут повторятся циклично.



Технические характеристики МВФ-3Ц.





Характеристика

Номинальное рабочее напряжение

В, Гц

Верхний регулируемый порог аварийного значения напряжения (фазного) «Uв»

В, min/max

Нижний регулируемый порог аварийного значения напряжения (фазного) «Uн» откл/вкл

В, min/max

Регулируемая задержка отключения реле  при напряжении ниже «Uн»  —  «tоткл»

сек, min/max

Задержка отключения реле  при напряжении выше «Uв»  —  «tоткл»

сек.

Регулируемая задержка на включение реле  «tвкл»

сек, min/max

Регулируемая задержка возврата на приоритетную фазу при нормализации напряжения  «tвозвр» — «без возвр.»

мин, min/max

0/30 — (без возврата)

Коммутируемый ток контакта (АС1 240 В)

А, max

Сечение подключаемых проводов, не менее

мм. кв.

Климатическое исполнение



Температура окружающего воздуха

°С

Габаритные размеры блока

мм

Масса, не более

кг

Гарантия

мес.

24







 Сомневаетесь в правильности выбора ?
 Сложная задача ?
 Нужна техническая консультация ?

 Оставьте запрос, нажав на кнопку КОНСУЛЬТАЦИЯ, и наш технический специалист свяжится с Вами и поможет разобраться.





Цена  МВФ-3Ц:

Наименование Цена руб/шт с ндс V
МВФ-3Ц автоматический модульный переключатель фаз с встроенным 3-х фазным вольтметром   4159-00*

* — рекомендованная отпускная цена.




ПОПУЛЯРНЫЕ ТОВАРЫ РАЗДЕЛА















Контакторы

модульные

ELVERT



Переключатель фаз автоматический

с ручными настройками
















В КАТАЛОГ                                                                                                                                                   В РАЗДЕЛ

Переключатели фаз

Переключатели фаз

переключатели фаз предназначены для бесперебойного питания однофазных потребителей от трёхфазной сети.
К переключателю подводится трёхфазное напряжение. Переключатель контролирует напряжение в фазах и на выход подключает фазу с заданной величиной напряжения. Как только напряжение в этой фазе пропадает или выходит за установленные пределы, переключатель подключает на выход другую фазу.
переключатели фаз применяются для непрерывного питания однофазных электропотребителей в схемах сигнализации и автоматического включения резервного питания АВР.
при нагрузке свыше номинальной применять контакторы !

PF-431

• 16А 380/220В
с приоритетной фазой,
монтаж на DIN-рейке 35 мм

PF-441

• 16А 380/220В
однофазный АВР работа с генератором,
Порог переключения:
нижний 150-210 В, верхний 270 В.

PF-451

• 16А 380/220В
с выходами для контакторов и регулируемыми
верхним 240-270
нижним 150-210
значениями переключения

PF-452

• 6х16А 3х400/230+N
с выходами для контакторов,
регулируемыми верхним 230-270
и нижним 150-210 значениями напряжения переключения и двумя выходными фазами

Переключатель фаз ПКФ-41

40А 380/220В
Задержка подключения 2 — 20 с
Скорость перекл. фаз не более 0,04 c
функция контроля залипания контактов
регулируемые пределы перекл.:
верхний 210…260 В, нижний 120…190 В

SPH-40

40А 380/220В
пауза на вкл. 0,4 — 240 с
функция контроля залипания контактов
регулируемые пределы перекл.:
верхний 230…265 В
нижний 175…210 В

МВФ–3Ц

Номинальное напряжение 220/380В
верхний порог отключения 230-270В, нижний 150-200В. Время задержки возврата на восстановившуюся фазу 0-30 мин. Задержка переключения на рабочую фазу 0…10 с, контакт 16А

МВФ-3М

верхний порог отключения 230-270В
нижний порог срабатывания 150-200В
время задержки возврата на восстановившуюся фазу 0-30 мин.
Номинальное напряжение 220/380В контакт 16А

Реле выбора фаз РВФ-01

• 16А 3х 220В, 47-65 Гц
срабатывание на превышение 265 В
при снижении напряжения 209-154 В
время включения 1с,5с,30с,2мин,10мин

Реле выбора фаз РВФ-02

отличие от РВФ-01,
наличием функции контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов).

PS-63A

Переключатель фаз на 63A, выбор приоритетной фазы любой из трёх. Регулируемые пределы переключения по напряжению. Нагрузка 14 кВт по каждой фазе.

Переключатель фаз

Предназначены для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.



Не сортировать

Подбор товара

ПЕРЕКЛЮЧАТЕЛИ ФАЗ



ПЕРЕКЛЮЧАТЕЛИ ФАЗ

Автоматический переключатель фаз – устройство, выполняющее функцию защиты от перенапряжения, контроля наличия и качества напряжения на фазах. Устройство автоматически производит выбор ближайшей по приоритету фазы и подключает к ней однофазную нагрузку. Используется автоматический переключатель нагрузки в промышленной и бытовой сфере, где необходимо питание однофазной нагрузки от трехфазной 4-х проводной сети. Таким образом, не допускаются колебания напряжения в сети и обеспечивается бесперебойное питание ответственного однофазного потребителя.

Новатек-Электро – компания, выпускающая универсальные переключатели фаз (ПЭФ-301, ПЭФ-319), подключение которых осуществляется к трехфазной сети для обеспечения бесперебойной работы, а также безопасного запуска, останова, включения однофазных приборов и трансформаторов, предлагает выгодные условия продажи всем покупателям, без исключения.

КОМФОРТНАЯ  ЗАЩИТА  ЭЛЕКТРОПРИБОРОВ

Устройство переключения фаз в доме или на промышленном объекте – это надежная гарантия того, что «чувствительные» электроприборы, будут достойно защищены от выхода из строя, при некачественном источнике напряжения в сети.

Автоматическое устройство, подключенное к трехфазной сети, самостоятельно выберет фазу с оптимальными параметрами. При этом управление устройством, а именно выбор наиболее благоприятной фазы, происходит достаточно быстро.

ПЭФ-301, ПЭФ-319 может использоваться как переключатель резервного питания, когда происходит переход от основного питания при его некачественных параметрах на резервное питание, а также возвращение на основное питание (приоритетную фазу) при восстановлении параметров.



ОСОБЕННОСТИ УСТРОЙСТВ

Электрический переключатель ПЭФ-301 производит выбор оптимальной фазы в зависимости от качества напряжения в сети. Непосредственное питание от прибора осуществляется при мощности нагрузки до 3,5 кВт       (16 А). Если мощность нагрузки превышает 3,5 кВт, прибор управляет катушками магнитных пускателей.

Параметры качества напряжения (минимальное и максимальное значения) задаются Пользователем. Для этого предназначены специальные регуляторы на лицевой панели корпуса.

Преимущества устройства переключения питания данного типа:

  • фиксированная задержка на 12 секунд во избежание ложного перехода на резервную фазу, в период понижения напряжения в сети ниже заданного минимального значения;
  • возможность исключения возврата к приоритетной фазе, когда прибор используется для питания малых по мощности потребителей, где не желательны частые переключения;
  • устройство прибора позволяет избежать межфазного замыкания из-за залипания контактов благодаря специальной схеме включения трех встроенных реле.

Электронный переключатель фаз ПЭФ-319, в отличие от предыдущей модели прибора, осуществляет питание нагрузки при мощности нагрузки до 6,6 кВт (30 А). Если мощность нагрузки превышает 6,6 кВт, прибор управляет катушками магнитных пускателей.

В целом, переключатели нагрузки схожи по рабочим параметрам.



Ключевыми особенностями прибора ПФЭ-319, являются:

  • возможность перехода на приоритетную фазу с резервной, после восстановления параметров приоритетной фазы, через время возврата, заданное Пользователем – от 5 до 200 с;
  • наличие цифрового индикатора, который отображает значение напряжения фазы от которой питается нагрузка. При отключенной нагрузке на цифровом индикаторе отображается значение напряжения фазы, наиболее близкой по напряжению к установленному диапазону напряжений;
  • свечение одного из зеленых светодиодов на лицевой панели прибора указывает фазу, к которой подключена нагрузка, а также мигание красного светодиода для отслеживания аварийной ситуации.

Если напряжение на всех трех фазах не соответствует заданным параметрам качества – нагрузка отключается. После восстановления параметров напряжения на одной из фаз в допустимых пределах устройство переключения фаз подключит нагрузку к этой фазе.


Производство сертифицировано по ISO 9001

rele-stoimost

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

kupit

На всю продукцию с момента покупки действует гарантия 10 лет.




Отправить ответ

avatar
  Подписаться
Уведомление о
