Переключатель фаз. Виды и работа. Применение и как выбрать

Переключатель фаз предназначен для надежной работы электропитания и резервного снабжения электроэнергией. Городские энергораспределительные сети не всегда поставляют качественный ресурс. Из-за резких перепадов напряжения любой электроприбор может выйти из строя. С помощью переключателей фаз обеспечивается бесперебойный режим функционирования приборов и оборудования во время колебания напряжения.

Виды устройств

Условно переключатель фаз можно разделить на две большие группы:

  • Автоматические — в зависимости от показателей напряжения автоматически происходит переключение на другую линию, когда действующая не справляется с нагрузкой и не может нормально работать. Микропроцессорное цифровое устройство произвольно выбирает сетевую фазу. Приоритетной может быть любая фаза.

  • Ручные — необходимый режим выбирается вручную. Компактный прибор работает под постоянным контролем и наблюдением данных электрической сети. Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.

Функции прибора

С помощью переключателя фаз регулируются верхние и нижние параметры напряжения. Предварительно делается настройка прибора. Особое внимание требует установка верхнего показателя. Если установить завышенные значения, возможен перегрев внутренней проводки. Заниженный уровень влечет постоянные срабатывания переключателя.

Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основной источник питания. Если показатели в норме, делается обратный переход на предыдущее место. Либо через установленный промежуток вновь проверяется напряжения. Процесс продолжается до тех пор, пока в сети не восстановится нормальное напряжение. Диапазон времени устанавливается специалистом.

Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Промежуток также настраивается перед началом эксплуатации прибора.

Принцип действия

Устройство во время работы выбирает фазу, которая соответствует допустимому показателю напряжения. Прибор всегда подключает нагрузку к той фазе, которая находится в пределах нормы.

Современные приборы управляются микроконтроллерами:
  • Они анализируют напряжение.
  • Управляют электромагнитными реле.
  • Отображают данные на цифровых индикаторах.

Переключатель и линии необходимо защищать автоматическими выключателями. Если напряжение находится в пределах нормы, к одной из фаз происходит подключение. Можно включить режим приоритетной фазы, к которой будет подключаться нагрузка.

Если при включенном режиме на приоритетной фазе напряжение выйдет за установленные пределы, прибор переключает нагрузку на следующую фазу. После возврата напряжения в установленные пределы, через определенное время задержки возврата прибор переключает нагрузку обратно.

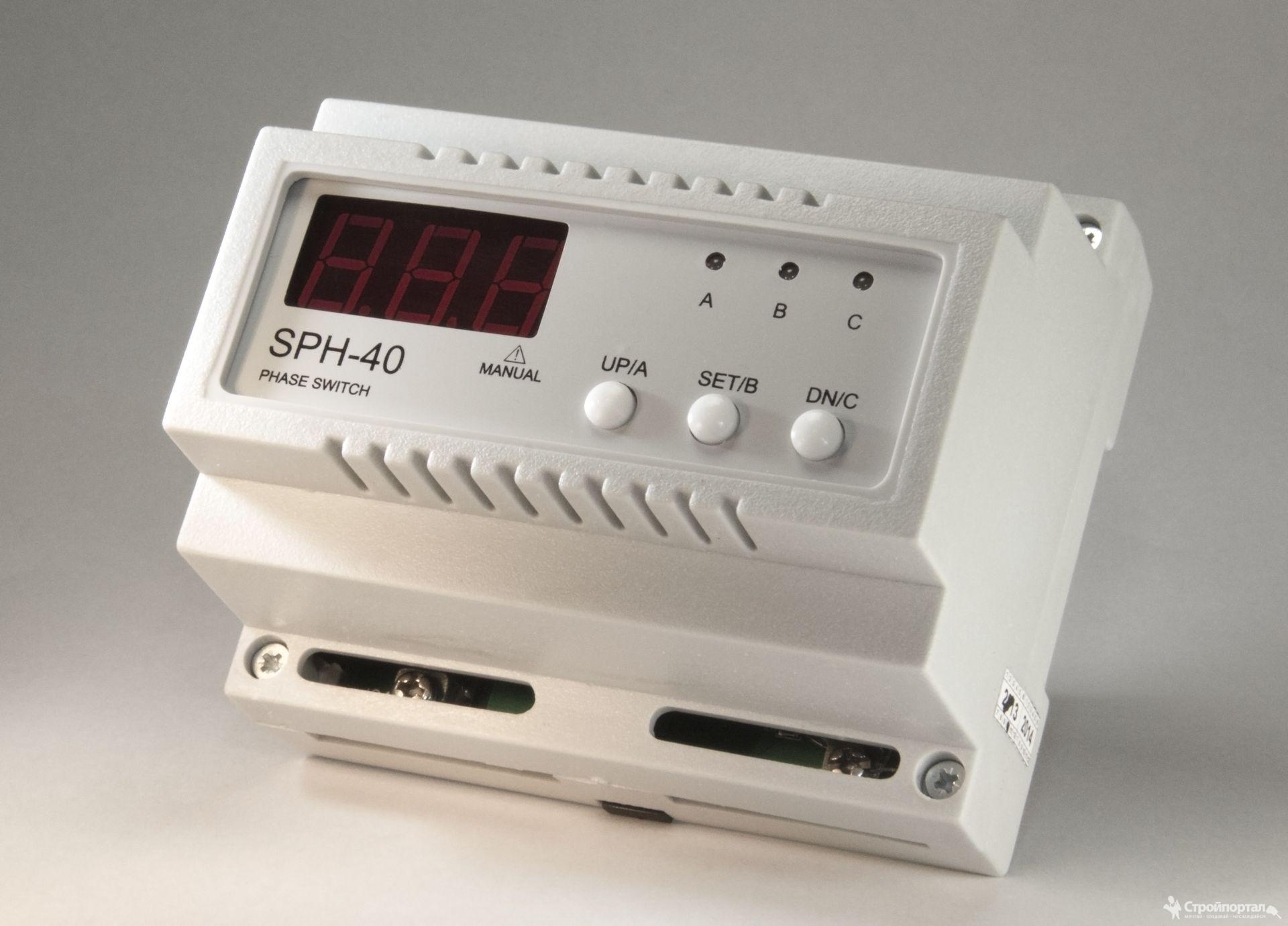

Цифровой переключатель фаз управляется
микроконтроллером, который анализирует напряжение.

На индикаторах переключателя фаз отображается действующее напряжение по каждой фазе. Предварительно можно включить режим приоритетной фазы, в которой будет подключаться нагрузка.

Если данный режим не включать, нагрузка сама подсоединится к первой фазе. При включенном режиме напряжение на приоритетной фазе может выйти за установленные пределы. Прибор переключит нагрузку на следующую фазу.

После возврата напряжения на основную фазу, через заданное время задержки возврата прибор переключит нагрузку обратно. Если режим основной фазы выключен, то питание нагрузки первоначально осуществляется от первой фазы.

Во избежание ложных отключений при переключений пускового тока или напряжение текущей фазы кратковременно ушло вниз, но остается больше 120 V, переключение можно настроить с временной задержкой.

О том, что напряжение вышло за установленные пределы, оповестит мигающий индикатор. Нагрузка будет запитываться от другой фазы. При выходе напряжения за пределы нормы на всех трех фазах прибор отключает нагрузку до нормализации какой-либо из фаз.

Настройка параметров

При нажатии на кнопку отображается значение верхнего предела отключения. Изменить значение можно с помощью кнопок вверх или вниз. При последующем нажатии отобразится значение нижнего предела отключения, которые тоже можно изменять.

  • Выбирается режим приоритетной фазы.
  • Время задержки первого включения в секундах.
  • Задержку возврата на приоритетную фазу.
  • И время задержки переключения по нижнему пределу выше 120 вольт.

Для сброса всех значений на заводские установки нажимается соответствующая кнопка. На индикаторе высветится предупреждение и начнется обратный отсчет времени, затем произойдет сброс. Стабильность работы прибора, в большей степени, зависит от правильной настройки.

Применение

Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения.

Область использования:
  • Освещение.
  • Автоматика газового котла.
  • Компьютерные сети и серверы.
  • Сигнализация и прочие объекты.

Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.

Как выбрать

Прежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.

Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности в плане выбора. Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.

Достоинства и недостатки

Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.

Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:
  • Устойчивость к перегрузкам.
  • Имеет небольшие размеры.
  • Относительно невысокая стоимость.
  • Удобный и простой в использовании.
  • В некоторых конструкциях можно применять, как выключатели.
Недостатки

Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.

Автоматический переключатель фаз в загородных домах

Проблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.

Сборка предполагает:
  • Автоматическое переключение на исправную фазу от трехфазного ввода и питание однофазных потребителей.
  • Ручное переключение с питания города на генератор.
  • Защита трехфазных потребителей при исчезновении одной из фаз.

Автоматический переключатель фаз управляет включением одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий пускатель. На выходе силовые контакты магнитного пускателя соединены. Подключается однофазная нагрузка.

В нормальном режиме, когда исправны все три фазы, задействована только одна фаза. Это единственный минус схемы. Несколько неразумно использовать трехфазный ввод в качестве только одной фазы. Вариант оправдывает себя на случай аварии. Для модернизации схемы предполагается автоматический переключатель фаз с приоритетом первой фазы.

Когда произошла неисправность в первой фазе, происходит переключение на другую фазу, как только неисправность устранилась, снова включается первая фаза. Для реализации проекта используется реле в модульном исполнении со светодиодами. Регулятор устанавливает время реакции срабатывания по нижнему и верхнему порогу.

Похожие темы:

Переключатель фаз

Предназначены для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.



Не сортировать

Подбор товара

ПЕРЕКЛЮЧАТЕЛИ ФАЗ



ПЕРЕКЛЮЧАТЕЛИ ФАЗ

Автоматический переключатель фаз – устройство, выполняющее функцию защиты от перенапряжения, контроля наличия и качества напряжения на фазах. Устройство автоматически производит выбор ближайшей по приоритету фазы и подключает к ней однофазную нагрузку. Используется автоматический переключатель нагрузки в промышленной и бытовой сфере, где необходимо питание однофазной нагрузки от трехфазной 4-х проводной сети. Таким образом, не допускаются колебания напряжения в сети и обеспечивается бесперебойное питание ответственного однофазного потребителя.

Новатек-Электро – компания, выпускающая универсальные переключатели фаз (ПЭФ-301, ПЭФ-319), подключение которых осуществляется к трехфазной сети для обеспечения бесперебойной работы, а также безопасного запуска, останова, включения однофазных приборов и трансформаторов, предлагает выгодные условия продажи всем покупателям, без исключения.

КОМФОРТНАЯ  ЗАЩИТА  ЭЛЕКТРОПРИБОРОВ

Устройство переключения фаз в доме или на промышленном объекте – это надежная гарантия того, что «чувствительные» электроприборы, будут достойно защищены от выхода из строя, при некачественном источнике напряжения в сети.

Автоматическое устройство, подключенное к трехфазной сети, самостоятельно выберет фазу с оптимальными параметрами. При этом управление устройством, а именно выбор наиболее благоприятной фазы, происходит достаточно быстро.

ПЭФ-301, ПЭФ-319 может использоваться как переключатель резервного питания, когда происходит переход от основного питания при его некачественных параметрах на резервное питание, а также возвращение на основное питание (приоритетную фазу) при восстановлении параметров.



ОСОБЕННОСТИ УСТРОЙСТВ

Электрический переключатель ПЭФ-301 производит выбор оптимальной фазы в зависимости от качества напряжения в сети. Непосредственное питание от прибора осуществляется при мощности нагрузки до 3,5 кВт       (16 А). Если мощность нагрузки превышает 3,5 кВт, прибор управляет катушками магнитных пускателей.

Параметры качества напряжения (минимальное и максимальное значения) задаются Пользователем. Для этого предназначены специальные регуляторы на лицевой панели корпуса.

Преимущества устройства переключения питания данного типа:

  • фиксированная задержка на 12 секунд во избежание ложного перехода на резервную фазу, в период понижения напряжения в сети ниже заданного минимального значения;
  • возможность исключения возврата к приоритетной фазе, когда прибор используется для питания малых по мощности потребителей, где не желательны частые переключения;
  • устройство прибора позволяет избежать межфазного замыкания из-за залипания контактов благодаря специальной схеме включения трех встроенных реле.

Электронный переключатель фаз ПЭФ-319, в отличие от предыдущей модели прибора, осуществляет питание нагрузки при мощности нагрузки до 6,6 кВт (30 А). Если мощность нагрузки превышает 6,6 кВт, прибор управляет катушками магнитных пускателей.

В целом, переключатели нагрузки схожи по рабочим параметрам.



Ключевыми особенностями прибора ПФЭ-319, являются:

  • возможность перехода на приоритетную фазу с резервной, после восстановления параметров приоритетной фазы, через время возврата, заданное Пользователем – от 5 до 200 с;
  • наличие цифрового индикатора, который отображает значение напряжения фазы от которой питается нагрузка. При отключенной нагрузке на цифровом индикаторе отображается значение напряжения фазы, наиболее близкой по напряжению к установленному диапазону напряжений;
  • свечение одного из зеленых светодиодов на лицевой панели прибора указывает фазу, к которой подключена нагрузка, а также мигание красного светодиода для отслеживания аварийной ситуации.

Если напряжение на всех трех фазах не соответствует заданным параметрам качества – нагрузка отключается. После восстановления параметров напряжения на одной из фаз в допустимых пределах устройство переключения фаз подключит нагрузку к этой фазе.

Производство сертифицировано по ISO 9001

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

На всю продукцию с момента покупки действует гарантия 10 лет.



Автоматический переключатель фаз — назначение, выбор и подключение

В ряде случаев промышленные, а иногда и бытовые однофазные линии запитываются от сети с тремя-четырьмя фазами. Для того чтобы выбрать фазу с напряжением, соответствующим параметрам линии, в цепь устанавливается автоматический переключатель фаз. Это устройство обеспечивает бесперебойную подачу напряжения, а также защищает подключенные приборы от перепадов, которые могут стать причиной выхода техники из строя. Переключатель фаз автоматический подсоединяется к трёхфазной или четырехфазной сети, через которую происходит подача электричества в однофазную линию. Один из фазных проводников на его выходе подключается к защищаемой цепи. При выходе параметров напряжения на нем за пределы нормы прибор переключает электросеть на питание от другого кабеля.

Порядок работы переключателя

Автоматический переключатель – это цифровой прибор, изготовленный на базе микропроцессоров. Устройство долговечно и отличается высокой точностью, позволяющей обеспечить надежную защиту включенной в сеть аппаратуры.

При подсоединении аппарата к линии может быть выбрана в качестве питающего проводника любая фазная жила.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

  • Предельное напряжение (верхнее и нижнее). Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару.
  • Приоритетная фаза АПФ. Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно.
  • Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

  • Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Особенности подключения и функционирования устройства

Монтаж автоматического переключателя производится сразу после электросчетчика. Аппарат, подсоединенный к линии, тестирует состояние проводников и подключает цепь к жиле, параметры которой максимально соответствуют требуемым. В ходе работы прибор постоянно следит за напряжением, которое не должно выходить за установленные пределы.

Порядок работы и устройство переключателя фаз на видео:

При работе контроль напряжения осуществляется не только на приоритетной фазе, но и на двух резервных. Это нужно для того, чтобы при нарушении параметров на основном проводнике без задержек выбрать другую жилу для переключения питания. Если напряжение на обеих резервных линиях находится в допустимых пределах, переключение идет от L1 к L2 и далее (обозначения фаз имеются на корпусе приборов, каждой соответствует свой светодиод).

Если разность потенциалов не соответствует заданным параметрам ни на одном проводнике, питание подаваться через них не будет. При нормализации напряжения на приоритетной линии подключение произойдет к ней в первую очередь.

Основные виды АПФ

В современных сетях нашей страны наиболее распространены модели переключателей PF 431 и PF 451. Рассмотрим их более подробно.

PF 431

Этот прибор обеспечивает надежную защиту бытовой аппаратуры от скачков напряжения на фазных жилах. Он может устанавливаться вместе с кондиционерами, холодильниками и морозильными камерами, компьютерами, системами сигнализации и видеонаблюдения и другой аппаратурой, которая должна непрерывно снабжаться электроэнергией.

Устройство работает по следующему принципу. Ко входу АПФ подключается трехфазное напряжение, к выходу – однофазная сеть с параметрами 220В, 50Гц. Прибор осуществляет контроль выходной разности потенциалов, и если она выходит за установленные пределы, подключает линию к фазной жиле, параметры которой соответствуют норме. При этом контроль за приоритетным проводником, которым для этой модели является L3, не прекращается.

Когда напряжение на ней нормализуется, происходит обратное подключение. Если разность потенциалов на L3 стабильна, переподключения питания на резервные фазы происходить не будет.

PF 451

Это устройство предназначено для обеспечения стабильности питания однофазных линий. Оно используется с различной бытовой аппаратурой, как и PF 431, и работает по аналогичному принципу, который незачем описывать повторно. Основная разница между ними заключается в том, что у PF 451 приоритетная фаза отсутствует. Поэтому для подключения всегда выбирается линия с оптимальными показателями напряжения.

Принцип работы и монтаж электроцепи на основе переключателя фаз на видео:

Заключение

Переключатель фаз бывает не только автоматического, но и ручного типа. Однако электронное устройство более удобно в использовании, поскольку оно не требует контроля и вмешательства. Чтобы обеспечить надежную защиту бытовой аппаратуры, достаточно правильно настроить АПФ, и за сохранность техники можно будет не беспокоиться.

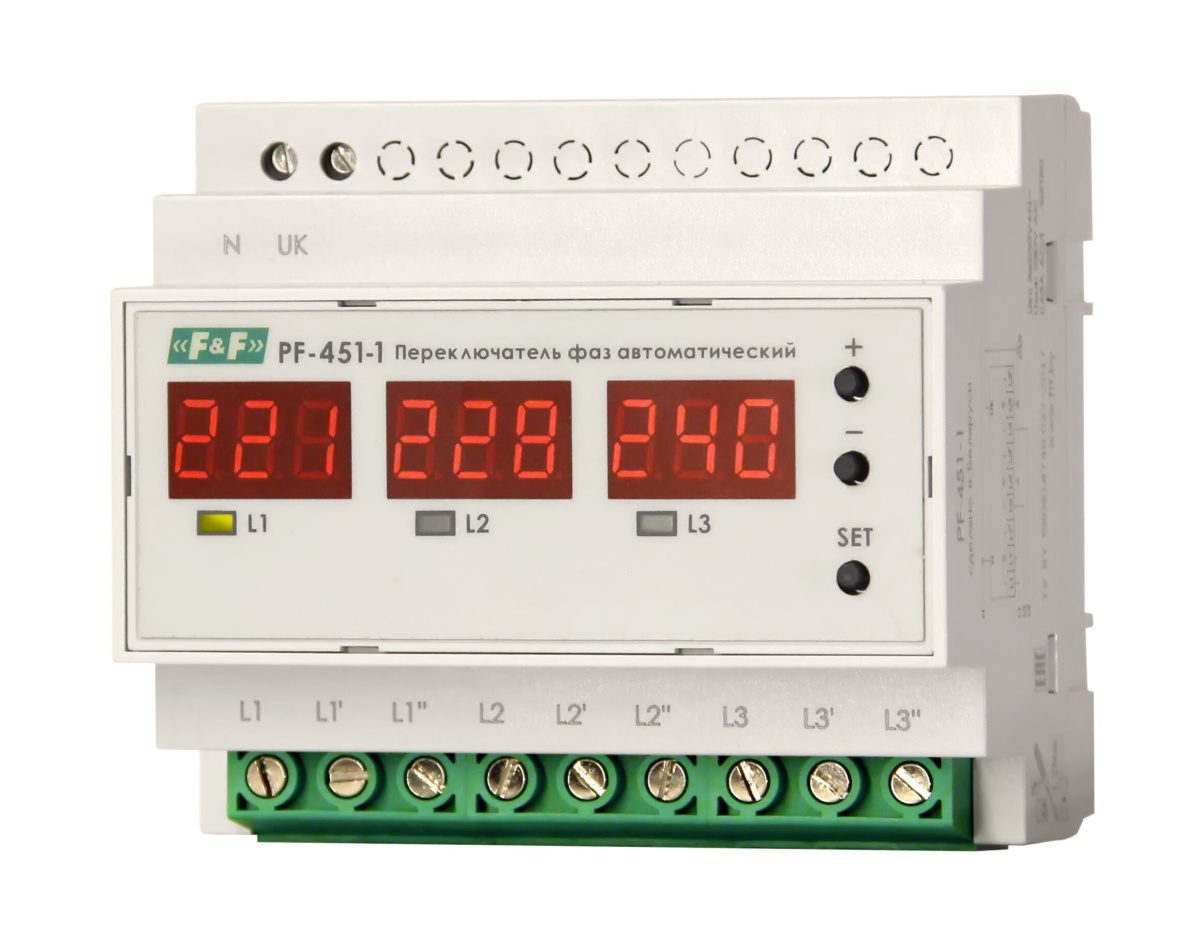

Переключатель фаз автоматический PF-451-1 | Евроавтоматика.РФ

Переключатель фаз автоматический PF-451-1 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.

Область применения
Автоматический переключатель фаз PF-451-1 применяется для обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Принцип работы
Переключатель фаз автоматический PF-451-1 питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой удовлетворяют требованиям, как только напряжение на ней выйдет за допустимые пределы — к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).

Особенности
Возможность выбора режима работы (с приоритетной фазой, либо без приоритета).
— с приоритетной фазой — если напряжение в ней находится в допустимых пределах, то питание будет производиться от нее.
— без приоритета — нагрузка будет подключена к произвольной фазе пока ее параметры в норме, в случае возникновения аварийной ситуации в данной фазе будет произведено переключение на фазу со стабильными параметрами.

Артикул

EA04.005.005

Макс. допустимое фазное напряжение

450В

Напряжение питания

3×230В+N; 50Гц

Максимальный коммутируемый ток ( AC1)

3х63А

Индикация

3 желтых светодиода

Порог переключения

Задержка отключения

по нижнему порогу

0,5-25 с

по верхнему порогу

0,1-5 с

Время переключения

0,2-5 с

Время реакции (ускоренное)

Время восстановления

2-599 с

Диапазон рабочих температур

от -25 до +50 °С

Степень защиты

IР20

Коммутационная износостойкость

>100000 циклов

Степень загрязнения среды

2

Категория перенапряжения

III

Подключение

винтовые зажимы 2,5 мм2

Габариты (ШхВхГ)

105х90х65 мм

Монтаж

на DIN-рейке 35 мм

Момент затяжки винтового соединения

1,2 Нм

Схема подключения переключателя фаз ПЭФ-301, автоматический переключатель фаз

Прибор переключает нагрузку на другую фазу при отсутствии напряжения на фазе, к которой была подключена нагрузка. При выходе значений напряжения за установленные пределы, также происходит переключение. При этом выбирается фаза с лучшими характеристиками, то есть с напряжением максимально близким к величине в 220 вольт.

Переключатель фаз целесообразно устанавливать на наиболее ответственные однофазные части электропроводки дома или квартиры с трёхфазный вводом. Например, для котельной или на группы питания сигнализации или другого оборудования связанного с безопасностью дома. При использовании переключателя без внешних контакторов, прибор рассчитан на мощность нагрузки до 3,5 кВт, клеммы рассчитаны на провода с сечением жилы до 1,5 мм квадратных. При использовании внешних контакторов мощность нагрузки ограничивается номинальной мощностью магнитных пускателей, верней наоборот — контакторы подбираются соответствующей нагрузке мощности.

ПЭФ-301 — это микропроцессорный прибор для автоматического переключения фаз, разработанный и запущенный в серийное производство в НПП (научно-производственное предприятие) «Новатек-Электро», Санкт-Петербург.

«Новатек-Электро» выпускает целый ряд силовой автоматики, и в этом ряду есть уже достаточно известные и распространённые ограничители мощности, однофазный ограничитель мощности — ОМ-110 и трёхфазный ограничитель мощности — ОМ-310. В модельном ряду автоматики «Новатек-Электро» есть заслуживающие внимание реле напряжения, одно из отличий от реле напряжений других производителей, которые в основном использовались до недавнего времени, это возможность использования контактора. ПЭФ-301 — прибор универсальный, в нём есть встроенное реле напряжения с уставками по нижнему порогу срабатывания 160-210 В и уставками по верхнему порогу срабатывания равному 230-280 В. Переключатель фаз предназначен для питания однофазной нагрузки от трехфазной сети.

Электронный переключатель фаз позволяет использовать все преимущества трёхфазного ввода в дом или квартиру, даже если есть трёхфазные потребители в доме или квартире — такие как трёхфазный двигатель, электрическая трёхфазная кухонная печка, сауна или другое трёхфазное оборудование.  Принцип работы переключателя фаз достаточно прост. При отключении напряжения в питающей фазе или выходу значений напряжения за установленные пользователем пороги прибор переключается на другую фазу.

При мощности нагрузки до 3,5 кВт (16А) нагрузка питается через сам прибор, при большей мощности нагрузки прибор управляет магнитными катушками контакторов. Время переключения на резервные фазы не более 0,2 секунды, то есть моментально. Фаза подключенная к клемме 1 является приоритетной и если напряжение на ней лучшее, то нагрузка будет подключена всегда к ней, но при необходимости подключение на приоритетную фазу можно отключить, установив ручку регулировки времени возврата на приоритетную фазу на значке — бесконечность. В ПЭФ-301 есть защита от залипания контактов реле, как встроенных, так и силовых в контакторах внешней цепи. Прибор компактный, монтируется на стандартную DIN-рейку, диапазон рабочих температур от -35, до +55, монтаж возможен в любом щитке в помещении или на улице.

Для начала опишу, вкратце, весь процесс подключения с использованием контакторов: к прибору необходимо подключить, всего, восемь проводков. Сверху — четыре и снизу четыре. Первые три сверху необходимы для снятия показаний напряжения с фаз, четвёртый это рабочий ноль. Первые три снизу — сигнальные, они необходимы для управления электромагнитными катушками контакторов, то есть при появление в них напряжения — сигнала, катушка втягивает сердечник и замыкает контакты магнитного пускателя — контактора. Кстати, магнитный пускатель и контактор — это, примерно, одно и тоже. Четвёртый провод снизу необходим для контроля работы пускателей. Он служит для защиты от, так называемого, залипания контактов или другими словами для защиты от короткого замыкания, от фазного короткого замыкания, а оно громче и видней, чем замыкание между фазой и нулевым проводником.

Принципиальная схема подключения ПЭФ-301 при величине нагрузки более 3,5 кВт с использованием магнитных пускателей:

Микропроцессорный универсальный прибор для автоматического переключения фаз с встроенным реле напряжения поставляется в качественной упаковке компактного размера, кстати, в такой же упаковке поставляется ещё четыре устройства производства Новатек-Электро:

На лицевой панели расположены светодиоды индикации и ручки регулировки:

1 — индикация фаз

2 — индикация аварии

3 — регулировка порога срабатывания по минимальному значению

4 — регулировка порога срабатывания по максимальному значению

5 — регулировка времени автоматического повторного включения

6 — регулировка времени возврата на приоритетную фазу

Сверху расположены шесть клемм подключения, из них только четыре используются, это 1; 3; 5 и 6:

Снизу, тоже, шесть клемм и используется только четыре — 7; 9; 11 и 12, две перемычки необходимо удалить, они нужны при подключении ПЭФ-301 с нагрузкой до 16 А:

При компоновки щита устройства располагаются в удобных для монтажа местах:

Теперь, собственно, само подключение переключателя фаз ПЭФ-301. С трёхполюсного автоматического выключателя подводиться на верхние клеммы контакторов три фазы, на первый контактор — 1 фаза, на второй — 2 фаза, на третий — 3 фаза. С нижних трёх клемм контакторов, все три фазы подключаются к клеммам групповых автоматических выключателей соединенных перемычкой. Может показаться, что это опасно, но с 12 клеммы переключателя фаз ПЭФ-301 к этой шине подводится провод для контроля, никакие переключения не происходят при наличии напряжения на этой шине. То есть, к примеру, прибор включается и на групповые автоматы подаётся напряжение 1 фазы, затем величина напряжения на этой фазе изменилась — стала низкой и микропроцессорное устройство решает переключить нагрузку на другую фазу, с лучшим значением напряжения. Так вот, сначала прибор отключает напряжение, затем проверяет отсутствие напряжения на шине и после этого переключается на другую фазу.

Для контроля наличия и величины напряжения, проводами с сечение до 1,5 мм квадратных, соединяем 1 клемму прибора с клеммой контактора, к которой подключена 1 фаза, 3 клемму с клеммой контактора с 2 фазой и 5 клемму прибора с клеммой с 3 фазой:

Для работы устройства и для электромагнитных катушек контакторов необходим рабочий ноль N, для этого к 6 клемме ПЭФ и к нижним клеммам катушек на контакторах подводим проводники c нулевой шины N:

Клемму 7 соединяем с клеммой катушки контактора с 1 фазой, клемму 9 с клеммой катушки контактора с 2 фазой, клемму 11 прибора с клеммой катушки контактора с 3 фазой, именно эти проводники управляют электромагнитными катушками:

Это и всё подключение.

Принципиальная схема подключения переключателя фаз при нагрузке до 3,5 кВт:

При нагрузке до 16 А к верхних клемм 1; 3 и 5 подключается 1, 2 и 3 фазы соответственно. К клемме 6 подключается ноль N. К нижнему ряду клемм подключается только один проводник к 7 клемме, перемычки остаются. Устройство рассчитано на нагрузку до 3,5 кВт, при превышении прибор может выйти из строя.

Были рассмотрены две схемы подключения микропроцессорного универсального прибора для автоматического переключения фаз с встроенным реле напряжения ПЭФ-301. Желаю удачи!

Автоматический переключатель фаз PF-431 ЕА04.005.001

Автоматический переключатель фаз PF-431 ЕА04.005.001

16А 380/220В,с приоритетной фазой,монтаж на DIN рейке 35 мм.
Автоматические переключатели фаз предназначены для бесперебойного
питания однофазных потребителей от трехфазной сети.

Артикул18174
ПроизводительФИФ
Количество и тип контактов3NO
Длина, мм65
Ширина, мм52,5
Высота, мм90
Способ установкиDIN-рейка
Степень защиты, IP20
Тип корпусаТрехмодульный
Напряжение питания, В3х230
Максимальный коммутируемый ток, A16
Диапазон рабочих температур, °С-25. ..+50
Макс. ток катушки контактора, А3
Гистерезис, В5
Диапазон напряжений верхний, В253
Диапазон напряжений нижний, В180
Тип товарапереключатель фаз

Переключатели фаз НоваТек ПЭФ-301, ПЭФ-319 и ПЭФ-320 (обновлено ‘2020) – CS-CS.Net: Лаборатория Электрошамана

Переключатели фаз НоваТек ПЭФ-301 и ПЭФ-319

Пост, наверное, запоздал на несколько лет (написан он был 27.06.2016, а обновил я его в августе 2020), потому что я переключателями фаз давно уже пользуюсь, а рассказать о том, чего это такое и нафига нужно, руки не доходили. Но тут НоваТек уже как полгода-год назад выпустил более классную версию своего переключателя фаз ПЭФ-319, про которую обязательно надо рассказать, потому что на 15 кВт три фазы эта штука — маст хэв! В 2019-2020 году НоваТек сделал ещё более удобный переключатель фаз — ПЭФ-320, который мне подошёл под все щиты с IPM™ АВР, чтобы выдавать сигнал Sense на запуск генератора.

Переключатель фаз — это штуковина, которая выбирает любую из трёх фаз питания и выдаёт её на выход. Обычно, если есть все три фазы — то такие переключатели фаз выдают на выход первую фазу (она считается приоритетной). Стандартные функции таких устройств примерно такие:

  • Приоритетная фаза. Это фаза по умолчанию, с которой питается нагрузка если всё в порядке.
  • Отслеживание напряжения. Если напряжение вышло за настроенные пределы, то фаза считается «плохая» и переключатель ищет другую хорошую фазу.
  • Время возврата на основную (приоритетную фазу), когда напряжение на ней восстановится в настроенных пределах.
  • Контроль напряжения на выходе. Эта штука используется, когда переключатель фаз управляет внешними мощными контакторами. Контакты контакторов могут залипнуть и тогда будет злое межфазное замыкание. Вот чтобы его не было — переключатель фаз сначала отключает одну фазу, а потом проверяет — пропало ли напряжение на выходе? И если пропало — то подключает следующую.

Зачем это всё надо и куда такое можно применить? А вот если у вас трёхфазный ввод и есть всякие ответственные потребители! Например, холодильник, серверную, котельную (газовую) и тому подобные вещи. А сейчас три фазы и 15 кВт дают всем подряд. Но вот даже у родственников на даче, которым я проводку на лотках делал, зимой на пару дней отвалилась одна из фаз на подстанции. И как назло как раз та, на которой сидел котёл. Вот был бы там переключатель фаз — всё работало бы автоматом (потом я его туда добавил)!

Не вздумайте писать мне про решения вида «а я ща хакну всех», в которых вы додумываетесь поставить по переключателю фаз на каждую фазу отдельно и сделать так, чтобы каждый из них сидел по умолчанию на первой, второй и третьей фазе а, если эта фаза пропала или её параметры вышли за пределы, переключались на остальные фазы.
Это решение — дрянь. Во-первых, потому что в худшем случае все три переключателя фаз встанут на одну фазу и сожрут с неё полную мощность всего объекта, вызвав срабатывания вводного автомата (о том, что вы можете получить больше выделенной мощности и потом зарезать её в три раза, мы не говорим — это ещё хуже, чем выстрелить себе в ногу ©). Во-вторых, потому что они, сделав так, устроят ещё более жирный перекос питающей сети в случае аварии.

А вот в небольших АВР применять переключатели фаз тоже можно. НО следует понимать то, что этот АВР обязан иметь общий N (PEN) проводник от двух вводов. Поэтому такое решение НЕ годится для частного строительства, в котором чаще (из-за грёбаных электросетей) применяется система заземления TT, при которой нули сети и генератора не должны соединяться.

Из переключателей фаз, с которыми я работаю, я выбрал НоваТек, потому что по ним у меня не было ни одного сбоя. А вот в какой-то момент Атомщик (Meldir) решил попробовать Меандр’овские реле выбора фаз РВФ, и жестоко накололся. Это реле тёмной осенней ночью глюкануло и потушило целый щит котельной нахрен. Когда мы перешли на НоваТек, то благодаря тому что оно не зависало мы смогли определить ооочень сложную хитрую проблему и отловить один недокументированный глюк в работе АВР сеть-генератор. История про это описана тут, на сообществе. Причём Меандр с тех пор вообще позагнулся, и было даже непонятно зачем он торопился выпускать версию РВФ-01 без контроля контакторов и сразу же потом довыпустил точно такую же РВФ-02, но с контролем контакторов.

Переключатель фаз НоваТек ПЭФ-301 (до 16А, может управлять контакторами)

Этот переключатель фаз — простенький и изначально задуман для работы с контакторами. Сделан он на микроконтроллере Atmel AtMega, но снаружи выглядит как аналоговый — с крутилками, на которых тяжело точно выставить параметры. Несмотря на кажущуюся неказистость, работает он отлично. Внутри этого переключателя стоят релюшки на 16А (активной нагрузки!), а на DIN-рейке он занимает 4 модуля.

Переключатель фаз НоваТек ПЭФ-301

У всех переключателей фаз есть стандартный хак: если вам хватает внутренних реле (ну например взять ПЭФ-301 и запитать через него блок питания 230/12V для какой-нибудь платки с Arduino или Siemens Logo) — то можно защитить такой переключатель фаз трёх- или четырёхполюсным автоматом на нужный номинал (для примера с блоком питания хватит 6..10А) и подключить его напрямую.

Обычно для этого между встроенными релюшками переключателя фаз надо поставить перемычки. У НоваТек ПЭФ-301 они идут в комплекте, но сделаны опасно — слишком уж оголёнными. Надеюсь, НоваТек это увидит и переделает. А я такие перемычки выкидываю и меняю на нужные мне из провода ПуГВ с наконечниками НШВИ, как и во всём щите.

Перемычки на переключателе фаз ПЭФ-301

В клеммы этого переключателя фаз отлично влезает НШВИ на 2,5 квадрата. Вот только не помню и не могу сейчас допроверить, влезает ли туда НШВИ (2) 2,5 квадрата. Как буду собирать что-нибудь на этом переключателе — то потом доисправлю этот пост. Дополнил: нет, лезут только одинарные НШВИ!

Внутри он собран классически для НоваТека (и мне нравится эта конструкция): из двух плат, соединённых друг с другом. На верхней плате находятся крутилки и светодиоды, а на нижней — релюшки и конденсаторный блок питания.

Переключатель ПЭФ-301: плата электроники

Вот как это выглядит снизу.

Переключатель ПЭФ-301: плата электроники и силовая часть

Дорожки к релюшкам залиты припоем для того, чтобы увеличить их сечение. Это мне понравилось: НоваТек бруталит!

Переключатель ПЭФ-301: плата силовой части (разводка реле)

Такие переключатели фаз у меня прижились для таких задач:

  • Запитать очень мелкую автоматику (как я придумывал выше — например контроллер)
  • Выдать сигнал Sense и/или заряда АКБ для генератора (пост про их подключение) — эти сигналы много не жрут, и можно тоже подключать переключатель фаз напрямую.
  • Поуправлять контакторами для увеличения мощности.

Самый первый ПЭФ-301 я поставил маньяку-заказчику (мы с ним ставили анализатор качества сети OMIX и докапывались до стабилизаторов ORTEA), который настолько мощно докопался до местных энергетиков, что они вместе ходили протягивать контакты на местной подстанции. И благодаря этому энергетики закрыли глаза на то, что он захотел сделать себе переключатель фаз СТОЯКА в квартире.

Сейчас я конечно удивляюсь, как такое можно было намутить, но это осталось на его совести и вроде как за эти несколько лет перестало быть тайной. А мне важно показать это решение, потому что тут ПЭФ-301 без зависаний и глюков уже как 4 года исправно коммутирует ввод на 63А и периодически щёлкает контакторами. За всё это время никаких жоп не возникло и всё работает штатно и хорошо.

Применение ПЭФ-301 в адском этажном щитке

Так как токи тут были большие, то мы запараллелили контакты контакторов и сделали после них большой сборный кросс-модуль.

Переключатель фаз НоваТек ПЭФ-319 (до 30А, может управлять контакторами)

Но самый кайф с переключателми фаз стал недавно! Когда НоваТек выпустила адский стильный и крутой переключатель фаз ПЭФ-319. И вот он мне очень-очень понравился, и сейчас я его использую практически везде. А почему? А потому что у него теперь есть дисплей, где показывается и текущее напряжение выбранной фазы и то, что мы настраиваем — теперь можно видеть, насколько какой параметр ты накрутил.

А самое главное — внутри него стоят более мощные релюшки на 30А. Понятно, что это только активная нагрузка и что релюшки китайские. НО! если вспомнить что 15 кВт на трёх фазах — это автомат номиналом на 25А, то получается что такой переключатель фаз можно смело вешать на такой ввод! Правда, всё равно его надо защитить своим личным автоматом (не вешать под защиту вводного автомата) на случай если потом мощность повысится.

Вот так выглядит этот зверь! Занимает на DIN-рейке он уже больше — 9 модулей.

Переключатель фаз НоваТек ПЭФ-319

И здесь НоваТеку респект за клеммы! Клеммы они подобрали такие, что в них совершенно спокойно влезает 4 квадрата. Дополнено: раньше клеммы принимали НШВИ на 6 квадратов, сейчас только — четвёрку. Но больше четвёрки сюда пихать ничего и не надо, так что проблем нет. Они адские МОЛОДЦЫ! Вот почему Helvar не мог подобрать нормальные клеммы для своих DALIшных приблуд?

Переключатель фаз НоваТек ПЭФ-319 (клеммы подключения)

С переключателем фаз также идут штатные перемычки из провода ПВ-3 на 6 квадратов (видите, старый провод ПВ-3 более «жёсток», чем ПуГВ: у него жилок внутри меньше и они потолще).

Провода с наконечниками на 6 кв.мм для ПЭФ-319

И вот эти вот перемычки отлично вставляются в клеммы! Поэтому так как я большинство щитов собираю шестёркой, то проблем с подключением этого переключателя фаз у меня в щите нет. Из-за этого я его ещё больше полюбил.

Переключатель фаз НоваТек ПЭФ-319 принимает в себя наконечники до 6 квадратов

Внутри снова всё на двух платах. Только теперь они соединяются на разъёмах, а не шлейфиком. Также стоит ATMega и кажется есть разъёмы для прошивания (может урезанный ISP или свой интерфейс).

Переключатель фаз НоваТек ПЭФ-319 (плата процессора)

Силовая часть сделана на импульсном блоке питания видимо потому что на конденсаторном релюшки не вытянешь (а подключены они постоянно — не поляризованные; не надо этого тут).

Переключатель фаз НоваТек ПЭФ-319 (плата силовой части)

Релюхи имеют номинал без запаса, и НоваТек написал про это честно: взял самый минимальный номинал, на 30А. Соответственно моя идея защищать эти релюхи автоматом на 25А мне нравится: как раз и запас по номиналу будет, и бОльшего от этого переключателя требовать не надо: питание котельной он нам обеспечит сам по себе без дополнительных контакторов.

Переключатель фаз НоваТек ПЭФ-319 (силовые реле)

Дорожки от релюшек точно также имеют напайки (только более злые) для увеличения сечения. Вообще, красиво плата разведена около релюшек: всё аккуратно и технично!

Переключатель фаз НоваТек ПЭФ-319 (дорожки к выходным клеммам)

Такие переключатели фаз я применяю в щите напрямую для выбора питания собственных нужд, инвертора (его зарядки и байпаса), или сразу всей котельной (если она газовая и не жрёт много). Так как переключатель фаз занимает 9 модулей, то я ставлю трёхполюсный автомат защиты перед ним, чтобы в сумме получилось 12 модулей — одна DIN-рейка.

Вот увеличенный кусочек щита коттеджа на серии TwinLine, где всё видно. Обратите внимание на хитрость: на автомате, который переключатель фаз защищает, фазы стоят не в виде L1-L2-L3 (Белый-Красный-Чёрный для моих щитов), а в виде L3-L2-L1. Это сделано для того, чтобы по умолчанию фаза инвертора (для которого тут этот переключатель и стоит) была третьей. А если уже с ней чего-то случится — то переключатель будет выбирать другую фазу.

Применение ПЭФ-319 для питания инвертора

А вот красивый, но вынесший мне мозг щит офиса в СИТИ (щит хороший, но заказчик мне полгода выносит мозги и я готов этот щит уже в окно выкинуть, даже без денег, как с АудиоФилом поступил). Здесь всё очень ответственно, поэтому я поставил переключатель фаз ПЭФ-319 для того, чтобы можно было видеть что на нём накручено и что он показывает, но подвесил к нему контакторы для надёжности. Всё это защищено единым автоматом и питает серверную, автоматику DALI и разные мелочи внутри щита.

Применение ПЭФ-319 для питания офиса

За несколько лет переключатель фаз прижился у меня в щитах и стал практически стандартом питания котельных или ответственных нагрузок. Если щит серьёзный — то я закладываю его даже не спрашивая. А иногда спрашиваю: ставить или нет.

Переключатель фаз НоваТек ПЭФ-320 (до 16А без управления контакторами)

А вот и новинка от НоваТека, которую я очень ждал! Это простой переключатель фаз ПЭФ-320 на 16А. Он не умеет управлять внешними контакторами, как ПЭФ-301, но зато имеет очень аккуратный внешний вид (ПЭФ-301 иногда аж стыдно ставить). Подробный обзор его со всеми измерения есть на MySU от Kirich (спасибо ему). Я же пишу краткий обзор для того, чтобы дополнить свой пост про переключатели фаз от НоваТек.

Переключатель фаз НоваТек ПЭФ-320 (два DIN-модуля, питание до 16А)

Основное его применение — питание небольших нагрузок до 16А. Это очень идеально для систем охранки, пожарки, узлов СКС и других нагрузок, где всё укладывается в обычные 16А (например, 19″ шкафчик с колодкой с розетками).

ПЭФ-320 имеет такие же настройки, что и все остальные переключатели фаз: минимальное и максимальное напряжения, после которых ПЭФ считает фазу «плохой», время до включения нагрузки (его удобно использовать для того, чтобы немного выждать, если входная сеть часто передёргивается по питанию) и время восстановления на фазу по умолчанию.

Передняя панель ПЭФ-320 со стандартными для таких переключателей настройками

На корпусе сбоку нанесена схема включения ПЭФ-320 в сеть. Тут всё просто: подали три фазы и ноль, получили на выходе одну фазу и ноль. Ноль здесь никак не коммутируется, а нужен ПЭФу только для питания. Клеммы для входа и выхода нуля сделаны для удобства: например, чтобы сразу же подключить провода L-N нагрузки без промежуточных клеммников.

Схема подключения ПЭФ-320 к нагрузке (нанесена сбоку переключателя фаз лазером)

У меня только одна претензия к схеме — про автомат защиты. Я знаю, что релюшки внутри ПЭФа не вечны, и что рано или поздно они могут залипнуть или подглючивать. Поэтому я считаю, что защитный автомат надо ставить до переключателя фаз (трёхполюсный), чтобы он защищал и ПЭФ и нагрузку вместе (я так и делаю).

Конечно же я не мог не заглянуть внутрь ПЭФа! Оттягиваем защёлки:

Вскрываем корпус, отжимая защёлки

И разбираем корпус. Вытащить всю начинку из него нам будут мешать крутилки, которые плотно вставляются в переменные резисторы на плате. Аккуратно тянем платы с начинкой на себя — и после этого у нас всё разбирается на части.

Внутренняя начинка корпуса ПЭФ-320 держится также за счёт регулировочных пластмассок

Тут надо сказать, что НоваТек сейчас переделывает свои старенькие корпуса на новые. И корпус ПЭФ-320 — это новая, унифицированная разработка. Помните реле времени РЭВ-303? Да, там тоже используется такой же корпус. И в реле напряжения РН-263t тоже этот же корпус.

У корпуса только меняется донышко (на фотке ниже оно не такое, как в РН-263) и передняя панель, которая крепится в корпусе на защёлках. Молодцы, НоваТек! Поздравляю! Классно сделали!

Нижняя часть корпуса ПЭФ-320 с кусочком печатной платы и силовыми дорожками

Снизу реле находится силовая плата и источник питания, собранный на высоковольтной ШИМке LNK305PN (информация взята из обзора Kirich). Дорожки около силовых реле залиты припоем, что очень хорошо и приятно. Также видны профрезерованные пазы между дорожками, которые повышают изоляцию между ними.

Нижняя часть силовой платы ПЭФ-320. Видны усиленные силовые дорожки и фрезерованные пазы около реле

Компоновка ПЭА тут адски плотная, и все три платы, из которых состоит ПЭФ, намертво припаяны друг к другу. Хоть это мой личный переключатель фаз, я всё равно не хотел его ломать и поэтому зафоткал платы так, как смог.

Верхняя часть платы ПЭФ-320. Питание от верхних вводных клемм передаётся на нижние выходные при помощи проводов

Наружу смотрят переменные резисторы и индикаторные светодиоды. Передача питания внутри ПЭФа (от входных на выходные клеммы через реле) сделана перемычками из провода. Ноль ввода является проходным и подключать его можно только с одной из сторон.

На одной из боковых плат находится третье силовое реле (видны его контакты с кучей припоя и фрезеровкой) и сам микроконтроллер (с другой стороны платы). Плата с кучей дорожек смотрится стильненько. Правда, заодно и видно что защитная маска нанесена немного некачественно: медь дорожек просвечивает через маску.

Красивая (но с нечётко нанесённой маской) боковая часть платы ПЭФ-320

Управляет ПЭФом стандартная для НоваТека AtMega 8. Ох, как они её любят и держатся за LED-индикаторы до последнего, закрывая себе этим самым путь к STM32 и более интересным реле: для ПЭФа AtMega годится, а вот для реле напряжения — не всегда.

Всё снова построено на базе AtMega 8

Релюшки тут — Omron G2RL-14-E, если это кому-то интересно. Форм-фактор реле — самый обычный, как у АББшных CR-P. Так что 16А, которые на них написаны, относятся к строго активной нагрузке, и про это надо помнить.

Использованы реле Omron G2RL

Я придерусь только к одному моменту: положение регулировки на крутилках отмечено при помощи краски. И красят ей на заводе эти крутилки очень экономно, блин. Посмотрите на левую нижнюю: там краска почти отвалилась от касания отвёрткой. А на правой верхней этой краски как кот наплакал.

Минус новых крутилок ПЭФ-320: указывающая сторона маркируется каплей краски, которая наносится нечётко

Такие крутилки НоваТек применяет и в других своих реле, поэтому им стоит подумать о доработке. Может, лазером маркировать точку, или фрезеровать её?

Ну а я… я? Я все новые АВРы делаю теперь на ПЭФ-320, потому что по сравнению с ПЭФ-301 они занимают меньше места и аккуратнее выглядят:

Переключатель ПЭФ-320 в одном из моих силовых щитов с IPM™

Автоматические переключатели фазы, переключатель автоматического переключения, चेंजओवर स्विच, ऑटोमेटिक चेंज ओवर स्विच, स्वचालित चेंज ओवर в Payal, Ludhiana, Boparai Electricals & Electronics

Автоматические переключатели фазы, переключатель автоматического переключения, ऑटोमैटिक चेंजओवर स्विच, ऑटोमेटिक चेंज ओवर स्विच , स्वचालित चेंज ओवर स्विच в Payal, Ludhiana, Boparai Электрика и электроника | ID: 6395342097

Описание продукта

Фазовый переключатель может быть установлен только с трехфазным питанием. Выбор переключения фазы осуществляется в соответствии с нагрузкой сети. Он доступен в диапазоне от 60 до 120 ампер. Величина изменения фазы зависит от мощности нагрузки. Этот продукт автоматически выдает выходные данные для всех трех фаз, одна или две фазы отсутствуют, и после возврата или наличия всех трех фаз он автоматически переключается на исходную фазу.
  • Мгновенное автоматическое изменение фазы при выходе из строя любой фазы
  • Может получать электричество во всех трехфазных линиях (при наличии любой одной фазы)
  • Нет необходимости контролировать обратное переключение
  • Избегает физических операций и страданий

Код товара

Модель

Главный вход

Текущий рейтинг

поляки

Рабочее напряжение

Габаритные размеры

(В x Ш x Г)

126A

А. C.S-0331-A

3 фазы

60 ампер

3

220/415 В перем. Тока +/- 10%, 50 Гц

250 x 302 x 135 мм

127A

A.C.S-0331-B

3 фазы

120 ампер

3

220/415 В перем. Тока +/- 10%, 50 Гц

380 x 450 x 155 мм


Заинтересовал этот товар? Получите последнюю цену от продавца

Связаться с продавцом

Изображение продукта

О компании

Юридический статус фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

IndiaMART Участник с июля 2013 г.

GST03AJAPS5842h2ZA

Boparai, ведущая индийская компания по производству электротехнических решений, предлагает вам широкий спектр электрических компонентов для сельского хозяйства, промышленности и жилого сектора.Основанная г-ном Джагдевым Сингхом Бопараи, компания существует уже более 20 лет, постоянно вводя новшества и выводя на рынок качественную продукцию. Компания Boparai изменила представление людей о пускателях двигателей и панелях управления, представив Индии компанию Boparai, производящую пускатели двигателей и панели управления, основанные на запатентованной технологии контакторов постоянного тока. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получить лучшую цену

Автоматический переключатель фаз PEF-320

PEF-320 Универсальный автоматический электронный переключатель фаз предназначен для питания промышленной и бытовой однофазной нагрузки 230 В, 50 Гц от трехфазной четырехпроводной сети 3х400 + N в для обеспечения бесперебойного питания основных однофазных нагрузок и защиты их от недопустимых колебаний напряжения в сети.
В зависимости от наличия напряжения и качества напряжения на фазах, PEF-320 автоматически выберет оптимальную фазу в диапазоне ограничений, установленных пользователем, и переключит питание однофазной нагрузки на эту фазу. Возможно подключение к одной из фаз электрогенератора и инвертора. Максимальные и минимальные пределы напряжения устанавливаются пользователем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное фазное напряжение, В 230

Рабочее напряжение, однофазное, В 120

Частота сети, Гц 45-55

Порог срабатывания для Umin, В 160-210

Порог срабатывания для Umax , В 230 — 280

Диапазон выдержки времени для возврата к приоритетной фазе (Tr), сек * 5 — 200

Диапазон выдержки времени повторного включения (Ton), сек 1 — 600

Фиксированная выдержка времени переключения (переключение выкл) для Uмин, с 12

Время переключения на резервные фазы, с, не более 0.2

Гистерезис (коэффициент сброса) по напряжению, В 5 — 6

Точность порогового срабатывания, В ± 3

Максимальный коммутируемый ток (cos φ = 1) выходных контактов дополнительного реле, А 16

Максимальный коммутируемый ток ( cos φ = 0,4) выходных контактов дополнительных реле, А 5

Работоспособность прибора фазное напряжение, В 400

Кратковременно допустимая работоспособность максимальное фазное напряжение, В 450

Потребляемая мощность (под нагрузкой), Вт, не более 1. 2

Степень защиты передней панели IP 40

Степень защиты клеммной колодки IP 20

Климатическое исполнение NF 3.1

Класс защиты от поражения электрическим током II

Степень загрязнения II

Категория перегрузки II

Объем устройства Контроль и распределительное устройство

Тип конструкции (установка) На стандартную DIN-рейку, 35 мм

Сечение соединительных проводов клемм, мм2

0,5 — 1,5

Момент затяжки клеммных зажимов, Н * м 0.4

Срок службы выходных контактов:

— под нагрузкой 16 А, срабатывания, не менее 50000

— под нагрузкой 5 А, срабатывания, не менее 100000

Габаритные размеры H * B * L, мм 90,2 * 36 * 64,5

Масса, кг, не более 0,15

Устройство сохраняет работоспособность в любом положении в пространстве

Материал корпуса — самозатухающий пластик

* — Если ручка Тр находится в положении «», то нет возврат к фазе приоритета

Как подключить автоматический и ручной переключатель и переключатель

Ручное и автоматическое переключение / переключатель Подключение и подключение

В нашей серии пошаговых руководств по установке электропроводки мы покажем, как подключать и подключите однофазные и трехфазные автоматические и ручные переключатели и переключатели к домашнему распределительному щиту, чтобы использовать резервный источник питания, такой как питание от батарей с ИБП и инверторами или мощность генератора в в случае аварийной поломки и отключения электроэнергии. А теперь давайте начнем со следующего.

На следующем рисунке 1 показаны различные однофазные и трехфазные соединения для ручного и автоматического переключения и резерва. Давайте объясним одно за другим подробно, как показано ниже.

Щелкните изображение, чтобы увеличить

Как подключить автоматический и ручной переключатель и переключатель передачи? — Одно- и трехфазный

Как подключить однофазный ручной переключатель / переключатель

На рис. 2 показаны различные схемы подключения и подключения двухполюсного однофазного ручного переключателя.Верхняя часть переключателя напрямую подключена к основному источнику питания, а нижний первый и правый разъемы подключения подключены к резервному источнику питания, такому как генератор или инвертор. Левая сторона нижних слотов подключается к основной плате в качестве нагрузки.

В случае сбоя питания ручной переключатель можно переключить в положение генератор / инвертор. Таким образом, питание будет продолжаться до точек нагрузки через инвертор или генератор. Когда источник питания восстановится от электростанции, просто верните положение переключателя в положение «Основной источник питания».

Связанные сообщения:

Как подключить однофазный автоматический переключатель / переключатель (ATS)

Если вы устали от ручного управления переключателями, ATS — лучшая альтернатива для использования. На следующем рисунке 3 резервное питание батарей подключено к главному распределительному щиту через 2-полюсный однофазный автоматический переключатель или переключатель (АВР) и ИБП / инвертор.

Работа и работа этой схемы, как и выше, предполагают, что автоматический переключатель переключения (ATS) обнаружит сетевое питание при восстановлении от электростанции и автоматически переключится с генератора / инвертора на основной источник питания.В случае, когда сетевое питание недоступно, АВР передаст положение переключения на инвертор, следовательно, электрические приборы будут по-прежнему в рабочем режиме без прерывания из-за накопленной энергии в батареях.

Связанные руководства:

Как подключить трехфазный ручной переключатель / переключатель

На Рис. 4 показано, как подключить четырехполюсный трехфазный ручной переключатель к главному распределительному щиту. Это то же соединение, которое мы обсуждали выше для однофазной проводки, при условии, что вместо линии и нейтрали будет три фазных провода.

Трехфазное сетевое питание (L 1 , L 2 , L 3 и N) напрямую подключается к верхней стороне ручного переключателя, в то время как резервное питание трехфазного генератора подключается к первые четыре (правые) прорези на нижней стороне. Затем к нагрузке подключаются четыре точки подключения с левой стороны.

Поскольку операция выполняется вручную, необходимо вручную перевести рычаг переключения в соответствующее положение, чтобы восстановить мощность i.е. Измените положение рычага «Источник питания генератора», когда основное питание недоступно, а затем вернитесь в положение «Основное питание», когда электроснабжение восстановится.

Связанные сообщения:

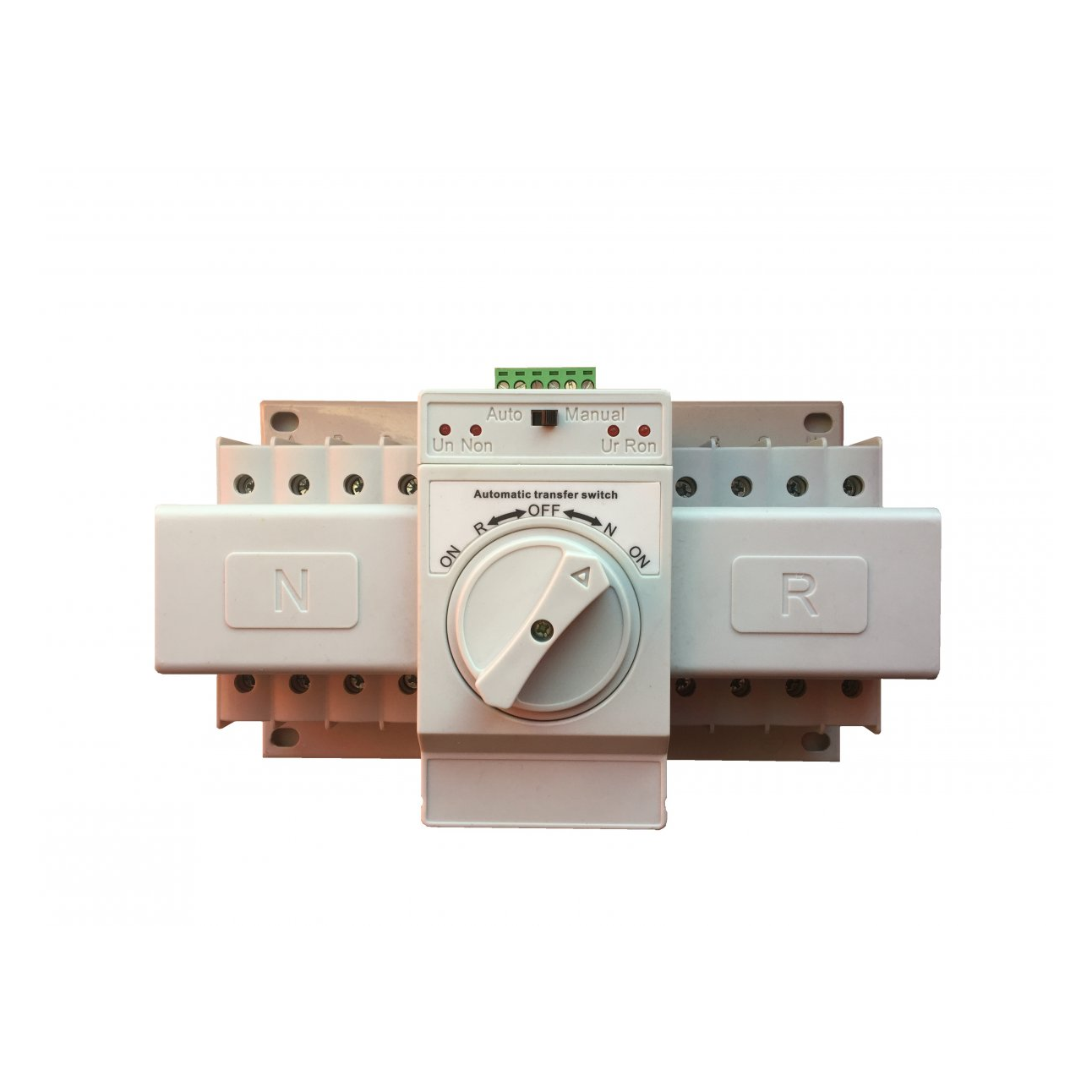

Как установить трехфазный автоматический переключатель включения / переключения

На рис. 5 показано 4-полюсное трехфазное соединение автоматического включения резерва (АВР) с главным распределительным щитом. Все электрические соединения такие же, как и выше для ручного управления трехфазным переключателем, но операция переключения выполняется автоматически.

В случае аварийной поломки автоматический переключатель резерва автоматически переключит положение переключения на «Генераторное питание», а при восстановлении основного питания он переведет поток энергии на «Энергетическую сеть» при использовании аварийной генераторной установки в качестве резервного. power ..

Связанное сообщение:

Как подключить генератор к АВР / переключателю

В нашем предыдущем посте мы очень подробно показали, как подключить портативный генератор к домашней электросети с автоматическим и ручные переключатели передачи.Он также показывает работу и работу различных соединений проводки переключающих переключателей, таких как однофазный ручной переключатель с генератором, трехфазное соединение ручного переключателя с генератором, а также однофазные и трехфазные соединения автоматических переключателей с 1 и 3 фазами. генераторы и главный предохранитель.

Как подключить ИБП / инвертор к безобрывному / переключающему переключателю

В нашем другом руководстве по подключению мы подробно обсудили, как выполнить ручное и автоматическое подключение ИБП / инвертора с переключателем переключения / АВР ?.Вы сможете узнать, как подключить ИБП / инверторы и батареи к домашней электросети с помощью двухполюсного однофазного автоматического и ручного переключателя / безобрывного переключателя в случае частичной и полной нагрузки, а также как работает система. вообще?

Связанные сообщения:

Цветовой код проводки (IEC и NEC):

Мы использовали красный цвет для фазы под напряжением, черный для нейтрали и зеленый для провода заземления. Вы можете использовать коды конкретных регионов, например IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока:

Черный = фаза или линия, белый = нейтраль и зеленый / желтый = заземляющий провод

Трехфазный 208 переменного тока:

Черный = фаза 1 или Line1, красный = линия 2 , синий = линия 3 , белый / серый = нейтраль и зеленый / желтый = заземляющий провод

IEC:

Однофазный 230 В переменного тока:

Коричневый = фаза или линия, синий = нейтраль и зеленый = заземляющий провод

Трехфазный 208 AC:

Серый = Фаза 1 или Линия 1, Черный = Линия 2 , Коричневый = Линия 3 , Синий = Нейтраль и Зеленый = Проводимость заземления

Примечание: Используйте 6 AWG ( 7/064 ″ или 16 мм 2 ) размер кабеля и провода к соединяет ИБП с главной панельной платой .

Связанные сообщения:

Общие меры предосторожности

  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии тех лиц, которые имеют хорошие знания и практическую работу и опыт, которые умеют обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Если вы все еще сталкиваетесь с трудностями при подключении ИБП и батарей с переключателем и переключателями ATS, оставьте комментарий в поле для комментариев ниже, и я буду там, чтобы помочь вам более подробно.

Вы также можете прочитать другие Руководства по установке электропроводки.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает доклады из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Том-8, выпуск 8 , Август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 8 (август 2021 г.)

Отправить сейчас

IRJET Vol-8, выпуск 8, август 2021 г. Публикация продолжается…

Обзор статей

IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Проверить здесь

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

НАПРЯЖЕНИЕ / ТОК / ФАЗА: PF-451: Автоматический переключатель фазы

Описание продукта

С фазой «Приоритет». Для работы с контакторами. С регулируемым нижним (170 ÷ 210В) и верхним (230 ÷ 260) порогом срабатывания.
Автоматические переключатели фаз служат для обеспечения бесперебойного питания однофазных приемников в случае спада фазы мощности или падения ее параметров ниже нормативных значений.

Функционирование

Переключатель прямого включения используется для питания однофазной цепи, ток нагрузки которой не превышает 16 А. Для цепей с токовой нагрузкой выше 16 А используется конфигурация, состоящая из переключателя и трех контакторов с правильно выбранной допустимой нагрузкой по току.На вход переключателя (L1, L2, L3, N) подается трехфазное напряжение (3x230V + N). Однофазное напряжение (230 В переменного тока), то есть фазное напряжение одной из фаз, направляется на выход переключателя (T1, T2, T3). Электронная система переключателя контролирует значения напряжения питаемых фаз. Фаза с правильными параметрами переключается на выход переключателя. Последовательность переключения фаз не указана, фаза с лучшими параметрами всегда переключается на выход. Переход на другую фазу с правильными параметрами происходит только после падения значений параметров текущей фазы.Время переключения (необходимое для появления напряжения на выходе) после спада активированной в данный момент фазы составляет от 0,5 до 0,8 сек. (в это время ресиверы не поставляются). Вход Uk используется для управления активированным напряжением. Система позволяет активировать только одну фазу. Таким образом предотвращается одновременное переключение напряжений двух фаз на выход. Такое одновременное переключение напряжений может привести к межфазному замыканию. Также неисправность контактора (например, обрыв цепи катушки, подвешивание или выгорание рабочего контактора) вызовет переключение приемника на другую фазу, несмотря на то, что напряжение в данной фазе правильное.Если контакты контактора постоянно замкнуты, система не переключится на другой контактор, несмотря на то, что напряжение в этой фазе неправильное. После включения напряжения питания (хотя бы одна фаза) система проверяет правильность подачи напряжения в течение 2 секунд и только после этого времени система переключает фазу на выход. Переключатель позволяет настроить нижний порог напряжения (от 150 до 210 В) и верхний порог напряжения (от 230 до 260 В), при котором происходит переключение.

Автоматический фазовращатель: обзор — IJERT

Скачать полнотекстовый PDF Цитируйте эту публикацию

Випула Типпа, Анкита Кедар, Каруна Никум, 2017, Автоматический фазовращатель: обзор, МЕЖДУНАРОДНЫЙ ЖУРНАЛ ИНЖЕНЕРНЫХ ИССЛЕДОВАНИЙ И ТЕХНОЛОГИЙ (IJERT) ICIATE — 2017 (Том 5 — Выпуск 01),

Только текстовая версия
Автоматический фазовращатель: обзор

Випула Типпа

Электротехника Атхарвский инженерный колледж

Malad, Индия

Анкита Кедар

Электротехника Атхарвский инженерный колледж

Malad, Индия

Каруна Никум

Электротехника Атхарвский инженерный колледж

Malad, Индия

Abstract Энергетическая стабильность в развивающихся странах создает потребность в автоматизации производства электроэнергии.Эта автоматизация требуется, поскольку частота отключения электроэнергии становится преимущественно высокой. Большинство промышленных и коммерческих процессов зависят от источника питания, и если процессы переключения выполняются вручную, серьезное время не тратится зря, а также приводит к повреждению устройств или машин из-за человеческой ошибки во время переключения соединений, что может привести к огромным потерям. Эта переключающая распределительная коробка отделяет источник между генератором и общественным питанием, когда есть перебои в подаче электроэнергии из общественного питания, кто-то должен пойти и переключить линию на генератор.Таким образом, когда электроснабжение восстанавливается, кто-то должен выключить генератор, а затем переключить линию источника питания с генератора на общественное.

Keywordspower стабильность; общественное снабжение; выработка энергии.

  1. ВВЕДЕНИЕ

    Если система должна работать без перебоев, то вот решение. Эта система предназначена для контроля наличия питания трех фаз и отображения состояния каждой фазы на ЖК-дисплее. Сила человека задействована в запуске генератора и переключении с общего источника питания на генератор при его восстановлении.Важность, придаваемая операциям и неотложной помощи в больницах с целью сохранения жизни и спасения аэропортов за счет максимально быстрого использования генератора, делает важной разработку и строительство автоматического переключающего переключателя, который решал бы проблему: изменение численности персонала и опасности, с которой можно столкнуться. Электронное управление обрабатывает входящее напряжение электросети и определяет, когда напряжение падает ниже уровня, в зависимости от которого могут работать электрические устройства.Внедрение этой концепции заключается в переходе от национального источника питания к генератору, как это делалось вручную, что требует много времени. У него было много ограничений, а именно:

    • На переключение вручную влияет поворот металлической шестерни.

    • Невозможно выбрать последовательность трехфазного питания.

    • Невозможность выбора между фазами, как у однофазного потребителя.

    Фиг.1. Подключение фаз R, Y, B

  2. ТРЕБОВАНИЯ К ПЕРЕКЛЮЧАТЕЛЮ ФАЗЫ

    Резервное устройство для оказания помощи людям, которое предназначено только для наблюдения, работы и поддержания питания. Эта операция основана на реле и оптронах.

    В целом продолжительность включения и выключения нагрузки должна быть менее 5 секунд. Их сложность в значительной степени возросла из-за добавления новых функций, делающих всю систему автоматической. Таким образом, этот автоматический процесс получил широкое распространение во многих секторах, таких как промышленность, торговля, больницы, банки и даже в современных жилых домах.

  3. МЕТОДОЛОГИЯ

    1. Разработка дизайна и соображения

      При проектировании переключателя фазы учитывается множество условий, случаев, предположений, которые в конечном итоге приводят к разработке этого переключателя фазы.

      Помните об этом условии и зная тот факт, что включение и выключение источника питания от поставщиков электроэнергии, например, Нигерии, никого не уведомляет перед принятием решения в этой части мира.

      Рассматриваются следующие условия и вопросы:

      • Предполагалось, что источник питания однофазный 240 В для трехфазного с частотой 50 Гц.

      • Предполагалась нагрузка 10 киловатт (кВт).

      • Если сразу выходит вся трехфазная система, то как выделить из них одну фазу?

      Эти вышеупомянутые условия следует учитывать при проектировании управления переключателем фазы.

    2. Описание работы схемы

      В трехфазных приложениях, если низкое напряжение присутствует в одной или двух фазах и если оборудование должно работать от нормального напряжения, эта схема полезна для решения проблемы. Однако во входных линиях (R, Y, B) каждой фазы необходимо использовать предохранитель соответствующего номинала. Схема обеспечивает правильное линейное напряжение через реле от другой фазы, где имеется правильное напряжение. Используя это, все оборудование может работать даже при наличии правильного напряжения на любой отдельной фазе в здании.Схема построена с использованием трансформатора, компаратора, транзистора и реле. Используются три идентичных набора этой схемы, по одному на три фазы. Теперь рассмотрим работу цепи, соединяющей красный кабель (назовем его фазой R).

      Напряжение фазы R понижается трансформатором X1 до 12 В, 300 мА, которое выпрямляется с помощью диода D1 и фильтруется с помощью конденсатора C1 для создания рабочего напряжения для операционного усилителя (IC1). Напряжение на инвертирующем выводе 2 операционного усилителя IC1 снимается со схемы делителя напряжения резистора R1 и имеющегося резистора VR1.VR1 используется для установки опорного напряжения в соответствии с требованиями. Опорное напряжение на неинвертирующем выводе 4 фиксируется на уровне 5,1 В через стабилитрон ZD1. Пока напряжение питания, доступное в фазе R, находится в диапазоне 200-230 В, напряжение на инвертирующем выводе 2 IC1 остается высоким, то есть больше, чем опорное напряжение 5,1 В, и его выходной вывод 6 также остается высоким. Таким образом, транзистор T1 не проводит, реле RL1 остается обесточенным, а фаза R подает питание на нагрузку L1 через нормально замкнутый (N / C) контакт реле RL1.Как только напряжение фазы R опускается ниже 200 В, напряжение на инвертирующем выводе 2 микросхемы IC1 становится ниже опорного напряжения 5,1 В, и его выход становится низким. Таким образом, транзисторы T1 проводят ток, и реле RL1 активируется, а нагрузка L1 отключается от фазы R и подключается к фазе Y через реле RL2.

      Аналогичным образом можно объяснить автоматическое изменение фазы двух оставшихся фаз через фазу Y и фазу B. Переключатель S1 — это переключатель включения / выключения сетевого питания.

      Рис.2: Принципиальная схема автоматического фазовращателя

      Фиг.3: Блок-схема источника питания

      1. Приложения

        • Жилая нагрузка,

        • Торговые офисы,

        • Заводы, работающие с трехфазным оборудованием,

        • Больницы и банки.

        • Он автоматически подает напряжение в случае неисправности или низкого напряжения максимум на 2 из 3 входящих фаз.

  4. ОБЪЕМ БУДУЩЕГО

    Автоматический фазовращатель находит широкое применение в современном мире.Раньше, если произошел сбой питания в любой из трех фаз, мы должны вручную переключиться на доступную фазу. Благодаря использованию автоматического переключателя фазы фаза автоматически сдвигается там, где имеется текущее напряжение.

    Рис. 4. Блок-схема автоматического переключателя.

    1. Выбор материала

      Компоненты, используемые в этой конструкции, основаны на следующем:

      • Они легко доступны.

      • Они дешевые.

      • Обнаружение неисправности приводит к замене

      • Требуется такое же номинальное напряжение

      Однако с выбранными компонентами они должны быть расположены таким образом, чтобы хотя бы одна фаза была инновационной и уникальной.

    2. Преимущества и недостатки

    Ниже приведены преимущества:

    Для схемы необходимо питание 230ac.

  5. ЗАКЛЮЧЕНИЕ

Когда энергия восстанавливается, ручное переключение должно выполняться вручную, будь то переключение с генератора на общественное питание или наоборот.Важность, придаваемая случаям эксплуатации в больницах и аэропортах с целью максимально быстрого спасения жизни от генератора, делает важной разработку и строительство автоматического переключающего переключателя, который решал бы проблему людских ресурсов и опасность, которая может возникнуть при переключении. Электронный блок управления контролирует входящее напряжение электросети и определяет, когда напряжение падает ниже уровня, при котором электрические устройства могут функционировать в зависимости от сети. В трехфазном приложении, если в любой из фаз имеется низкое напряжение, и если мы хотим, чтобы наше оборудование работало от нормального напряжения, это решит нашу проблему.Поэтому он был разработан для автоматического выбора любой одной фазы, не влияя на нагрузку.

ПОДТВЕРЖДЕНИЕ

Авторы хотели бы поблагодарить инженерный колледж Атхарва, Мумбаи, за поддержку и руководство г-жи Каруна Никум в этом инновационном проекте.

ССЫЛКИ

  1. M.S. Ахмед, А. Мохаммед и О. Agusiobo .. Разработка однофазного автоматического переключающего переключателя, стр. 68-74, 2006.

  2. А.Гауда, А. Абул-Фараг, Х. Мостафа и Я. Габер. . Приложения для трехфазной автоматической балансировки нагрузки интеллектуальных электрических сетей с использованием генетических алгоритмов.стр.1-4.

  3. F. U. Nweke и R. C. Iwu. . Проектирование и строительство автоматического переключателя трехфазной системы электроснабжения стр.14-17.

  4. Тераджа Б. Л. и Тераджа А. К. Учебник по электротехнике. 25-е ​​издание. Chad & company Ltd, Рам и Нагар, Нью-Дели, 1997.

  5. Джоджио Риццони.Принципы и применение электротехники 7-е издание. McGraw Inc., 2004.

  6. Кришан Малик, Сумит Кумар и Анил Кумар. Незначительный проект по автоматическому переключателю фаз. Университет Курукшетры, Курукшетра, 2010 г.

  7. Ашиш Кумар Гупта, Чандан Сингх Гурприт Сингх и Арун Кумар, Автоматический рентабельный фазовый селектор, Ghaziabad U.P.

    , стр: 3923. 2015.

  8. Мохаммад Аджмал, стр: 103, январь 2009 г.

  9. Атстер А.Рой, Геса, Ф. Ньютон и Аондоакаа I. Соломон. Разработка и внедрение трехфазного переключателя автоматического переключения мощности Нигерия.

  10. Uchechukwu Innocent Ezirim, Uchenna Bright Oweziem, Chinedu Cletus Obinwa, Solomon Okwuchukwu Ekwueme Дизайн автоматического селектора фазы питания Август 2015 г.

3-фазный генераторный автоматический выключатель для обслуживания коммерческих и промышленных источников питания

Трехфазный автоматический переключатель резерва Панели управления генератором для коммерческих и промышленных источников питания.Наши трехфазные переключающие переключатели генератора построены с использованием новейших микропроцессоров, чтобы обеспечить новейшую расширенную функциональность. 3-фазные автоматические переключатели генератора должны использоваться в цепях питания с большей нагрузкой и обычно используются в коммерческих помещениях. Мы также поставляем панели ATS для однофазных генераторов.

Наши трехфазные панели ATS могут быть включены в систему (источника бесперебойного питания (ИБП), где использование генератора для резервного питания является единственным вариантом. Таким образом, основное электрическое оборудование может продолжать работать при отключении сетевого питания.

  • Искл. Налог: 648,00 фунтов стерлингов Вкл.Налог: 777,60 фунтов стерлингов

  • Искл. Налог: 2 357 фунтов стерлингов.00 Вкл. Налог: 2 828,40 фунтов стерлингов

  • Искл.Налог: £ 2 378,00 Вкл. Налог: 2 853,60 фунтов стерлингов

  • Искл.Налог: 2783,00 фунта стерлингов Вкл. Налог: 3 339,60 фунтов стерлингов

  • Искл.Налог: £ 872,00 Вкл. Налог: £ 1 046,40

  • Искл.Налог: £ 921,00 Вкл. Налог: £ 1 105,20

  • Искл.Налог: £ 921,00 Вкл. Налог: £ 1 105,20

  • Искл.Налог: 1059,00 фунтов стерлингов Вкл. Налог: 1270,80 фунтов стерлингов

  • Искл.Налог: £ 1 061,00 Вкл. Налог: £ 1 273,20

  • Искл.Налог: 1135,00 фунтов стерлингов Вкл. Налог: £ 1362,00

  • Искл.Налог: 1355,00 фунтов стерлингов Вкл. Налог: £ 1 266,00

  • Искл.Налог: 1 549 фунтов стерлингов Вкл. Налог: 1858,80 фунтов стерлингов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
