7 PIN или 13 PIN? Какой выбрать разъём для фаркопа

О чем речь?

Устанавливая фаркоп на автомобиль, многие задаются вопросом какую электрику установить: на 7 или 13 PIN (разъемов).
Если коротко:
7 PIN для простых прицепов СНГ и России;
13 PIN для Европейских и Американских домов на колесах;

Если заказать Европейский или Японский автомобиль с заводским фаркопом, то на нем будет установлен 13 PIN

Зачем нужен разъем/вилка на 7 PIN?

Повсеместно используется на прицепах выпущенных в странах СНГ и РФ. Контакты обеспечивают передачу сигналов:
1-2. Поворотники;
3. Стоп-сигнал;
4. Задняя противотуманная фара;
5. Фара заднего хода;
6-7. Задние ночные фары;

Кроме обычных авто прицепов, данный разъем используют для подключения дублирующего света на велобагажнике для фаркопа.

В Европе разъем встречается редко. В США данный разъем встречается также, но с плоскими контактами.

Зачем нужен разъем электрики фаркопа на 13 PIN?

Стандартный разъем для Европы.

Имеет дополнительные разъемы питания для автодомов (кемпинг дача-прицеп) и прицепов-холодильников.
Разъем имеет те же 7 основных функций, что и 7 PIN. Но к ним добавлены:
1. Контакты (+ и -) от аккумулятора автомобиля (35A), постоянно передают электричество. Используется автодомом (кемпер), например для холодильника.
2. Дублирующие контакты (+ и -) от генератора автомобиля (тоже 35A). Работает только при заведенном двигателе. Используется в дополнительном освещении, заряжает аккумулятор автодачи, в розетки и кондиционер (если имеется).
3. Резервный пустой контакт.

Ошибочное мнение, что 13 PIN обладает некими тормозными функциями или дополнительной электронной системой торможения. Однако это не так. Тормозная система на прицепах устроена механическим способом, что куда надежнее и безопаснее.

Есть ли переходники между 7 PIN и 13 PIN?

Да, такие переходники продаются в автомагазинах, но есть нюансы. Пример ситуаций:
Прицеп 7 PIN, а в машине 13 PIN — все будет работать, никаких проблем.
Прицеп 13 PIN, но в машине 7 PIN — с транспортировкой проблем не будет, но питание и свет в автодом не будет поступать. Данную проблему решают используя портативный бензиновый электрогенератор, когда аккумулятор дома подсел и даже у кого есть разъем 13 PIN — 13 PIN приходят к такой же практике при долгих стоянках.
На платных стоянках авто кемпингах предоставляют розетки и инверторы для подзарядки и беспрерывного использования света.

Опубликовано: , автор NA88

Адаптер переходник Westfalia 300100310107 с 7 на 13-pin по дилерской цене с доставкой

АДАПТЕР ПЕРЕХОДНИК WESTFALIA 300100310107 С 7 НА 13-PIN

В интернет-магазине ГулливерАвто вы можете купить любой аксессуар для фаркопов по привлекательной стоимости и с возможностью установки в нашем сервисном центре. Адаптер переходник Westfalia 300100310107 с 7 на 13-pin — аксессуар, который пользуется среди автовладельцев высокой популярностью, так как существенно облегчает эксплуатацию ТСУ.

Нами предлагается широкий модельный ряд аксессуаров для фаркопов от Westfalia, успешно зарекомендовавших себя на рынке.

Адаптер переходник Westfalia 300100310107 с 7 на 13-pin — преимущества установки

Установив данный аксессуар для фаркопа на автомобиль, вы можете быть уверены в его высочайшей надежности и долговечности. На это есть немало причин:

— при изготовлении компания Westfalia использует исключительно высококачественные материалы, отличающиеся долгим сроком службы;

— продукция разрабатывается с учетом конструктивных особенностей фаркопа для автомобиля, что исключает риск ее несоответствия или неправильной установки;

— функциональность аксессуара на фаркоп полностью соответствует заявленной и в процессе эксплуатации никаких проблем возникнуть просто не может;

— все предлагаемые нашим интернет-магазином товарные позиции тщательно проверены нами и полностью удовлетворяют всем требованиям изготовителя авто.

Кроме того, специалисты нашего установочного центра подберут для фаркопа вашего авто идеальный аксессуар, полностью отвечающий вашим требованиям, конструктивным особенностям ТСУ и самого автомобиля.

Адаптер переходник Westfalia 300100310107 с 7 на 13-pin — преимущества покупки в ГулливерАвто

Приобретая аксессуары для фаркопов у нас, вы получаете следующее:

— возможность доставки товара в любой город России. Мы сотрудничаем с несколькими перевозчиками, охватывающими территорию всей страны, что позволяет вам оперативно получить купленный у нас товар, вне зависимости от региона вашего проживания;

— возможность квалифицированного монтажа аксессуаров. В сервисном центре ГулливерАвто вы можете установить фаркоп на автомобиль, поставить блок согласования для фаркопа и любой другой автоаксессуар в кратчайшие сроки и с гарантией. Это послужит залогом стабильной и длительной работы изделия;

— уверенность в высочайшем качестве приобретаемого товара. Мы сотрудничаем исключительно с проверенными и надежными производителями фаркопов и аксессуаров к ним. Оборудование от Westfalia является одним из них;

— доступные цены на всю предлагаемую продукцию. Можете быть уверены, что электрика для фаркопа и другие аксессуары на авто вы сможете купить у нас по максимально привлекательной стоимости;

— квалифицированную поддержку от команды профессионалов. Специалисты нашей компании расскажут вам обо всех нюансах установки и эксплуатации фаркопов и аксессуаров ним, помогут выбрать нужный аксессуар для вашего ТСУ.

Узнать больше о нас, а также записаться на установку фаркопа или аксессуара для него вы можете, обратившись к представителям ГулливерАвто. Связаться с ними можно любым удобным для вас способом.

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют

переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)






Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)




Код

Наименование

Цвет провода

1



Указатель левого поворота

Желтый

2



Противотуманные фонари

Синий

3



Масса/Земля (-) для контактов 1,2, 4-8

Белый

4



Указатель правого поворота

Зеленый

5



Правый габарит и подсветка номера

Коричневый

6



Стоп-сигналы

Красный

7



Левый габарит

Черный

8



Фонарь заднего хода

Розовый

9



+12В (постоянный)

Оранжевый

10



+12В (при включенном зажигании)

Серый

11



Масса/Земля (-) для контакта 10

Бело-черный

12



Резерв (спарен с контактом 3)

Бело-синий

13



Масса/Земля (-) для контакта 9

Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Схема подключения прицепа к автомобилю: стандартная распиновка

Автор Master OffRoad На чтение 11 мин. Просмотров 328 Опубликовано

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.


Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.


Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

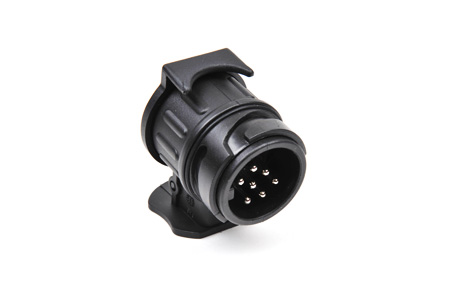

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

  • 1 – жёлтый – сигнал левого указателя поворота;
  • 2 – синий – сигнал задних противотуманных фонарей;
  • 3 – белый – минусовой сигнал для контактов с 1 по 8;
  • 4 – зелёный – сигнал правого указателя поворота;
  • 5 – коричневый – сигнал габаритов с правой стороны;
  • 6 – красный – стоп-сигнал;
  • 7 – чёрный – сигнал габаритов с левой стороны;
  • 8 – розовый – сигнал огней заднего хода;
  • 9 – оранжевый – постоянный плюсовой контакт;
  • 10 – серый – плюсовой контакт при зажигании;
  • 11 – чёрно-белый – минусовой сигнал для 10 контакта;
  • 12 – бело-синий – резервный контакт;
  • 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Источник: 2shemi.ru

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.


Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L

Пошаговая инструкция подключения

Подключение розетки фаркопа к автомобилю своими руками рекомендуется делать без резки штатных проводов, а используя промежуточные соединительные колодки, как при установке заводских переходников.

Нужно приобрести необходимые материалы:

  • сам разъем с защитной крышкой;
  • электрические колодки подходящей конструкции;
  • кабель с цветными жилами сечением не меньше 1,5 мм2;
  • хомуты;
  • защитная гофра.

Схема работы:

  1. Отрежьте кусок кабеля нужной длины с запасом для обработки концов.
  2. Очистите от изоляции и залудите хвостовики проводов.
  3. Пропустите кабель внутри гофрированного рукава.
  4. Распаяйте контакты в корпусе розетки, сверяясь со схемой розетки фаркопа легкового авто.
  5. Закрепите провода в соединительных колодках для задних фонарей, также контролируя их порядок.
  6. Изолируйте все места соединения и подключите колодки к разъемам светотехники машины.
  7. Проложите жгут к месту установки на фаркопе, закрепите и закройте отверстия в кузове заглушками.

Для изоляции вводов кабеля в розетку и разъемы лучше применять силиконовый герметик.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

  • Розетка с крышкой.
  • Коммутационные колодки. Они бывают с гнёздами под предохранители.
  • Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
  • Герметик силиконовый автомобильный.
  • Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
  • Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

  • Использование меньшей нагрузки исключает оплавления и замыкания;
  • Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Еще важно знать 5 нюансов о подключении:


Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.


Рисунок 5. 7 пин
Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.


Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа



Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Выводы

Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!

Источники

  • https://PricepInfo.ru/spravka/raspinovka-rozetki-farkopa/
  • https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
  • https://www.asutpp.ru/raspinovka-rozetki-farkopa-pricepa.html
  • https://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya
  • https://avtoshark.com/article/repairs/electronics-repairs/podklyuchenie-rozetki-farkopa-k-avtomobilyu/
  • https://elektro220v.ru/oborudovanie-dlya-avto/shemy-podklyucheniya-pritsepa.html
  • https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html

Amazon.com: Гнездо для буксировки с 7-13 контактами


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • 【О ПРОДУКТЕ】 100% абсолютно новый и высококачественный. Сторона с 13 контактами подходит и фиксируется на имеющейся заглушке автомобиля — в комплекте с резиновым уплотнительным кольцом. Тонкая конструкция — такой же диаметр, как у обычной прицепной вилки, и чуть больше половины длины.
  • 【ОСНОВНЫЕ ФУНКЦИИ】 Преобразует 13-контактный штекер европейского типа в стандартный 7-контактный 12-контактный фитинг, как и на большинстве трейлеров / прицепов, защищающий от атмосферных воздействий пружинный запирающий клапан, защищает соединения, когда они не используются, и фиксирует 7-контактный штекер при использовании.
  • 【ВОДОНЕПРОНИЦАЕМЫЙ】 Водонепроницаемый материал, может быть водонепроницаемым при любых дорожных и погодных условиях. И буксирное гнездо используется Пластиковый корпус, предотвращает ржавление и улучшает внешний вид.
  • 【ПРОСТОТА УСТАНОВКИ】 Расположение паза (шпоночный паз) с обеих сторон адаптера гарантирует, что он может быть установлен только правильным образом!
  • 【ИДЕАЛЬНЫЙ ВЫБОР】 Вилка и розетка для буксировки прицепа могут сделать вашу жизнь более удобной и решить проблему с неподключенной вилкой. Вся наша продукция есть в наличии и готова к немедленной отправке.
› См. Дополнительные сведения о продукте

KKmoon, переходник с 7 на 13 контактов, прицеп, 12 В, прицеп, тягач, буксирный крюк, электрический преобразователь, тип N, пластик

UPC: 519752890840

Характеристики:
Подходит для прицепа европейского стандарта.
Устанавливает безопасное соединение между вашим основным транспортным средством и дополнительным прицепом; Переносит электронные сигнальные огни с автомобиля на прицеп.
Преобразует 7-контактную розетку в автомобиле в 13-контактную розетку.
Обеспечивает энергией ваш фургон, тягач и грузовик.
Конструкция Slim Line: такой же диаметр, как у обычной прицепной вилки, и чуть больше половины длины.
Пластиковый корпус предотвращает ржавление и улучшает внешний вид.
Водонепроницаемый для любых дорожных и погодных условий.

Технические характеристики:
Тип элемента: электрические вилки и розетки
Название элемента: адаптер с 7 на 13 контактов
Материал: пластик
Цвет: черный
Вход: 12 В
Размер элемента: 4,5 (D) * 8 (H) см / 1,8 (D) * 3,1 (D) дюйма
Размер упаковки: 16,5 * 10,5 * 5 см / 6,5 * 4,1 * 2,0 дюйма
Вес упаковки: 85 г / 3,0 унции

Конфигурация проводки:
7-контактные разъемы для освещения — 12 N Функция черного кабеля

Штифт Цвет провода Функция
1 Желтый Индикатор направления л / ч
2 Синий Задние противотуманные фары
3 Белый Возвращение на Землю
4 Зеленый Указатель направления R / H
5 Коричневый R / H Хвост и No. Пластинчатая лампа
6 Красный Стоп-сигналы
7 Черный L / H Задний и номерной фонарь

13-контактные разъемы освещения — функция кабеля
Штифт Цвет провода Функция
1 Желтый Левый указатель поворота
2 Синий Противотуманная фара
3 Белый Возвращение на Землю
4 Зеленый Правый указатель поворота
5 Коричневый Правый хвост / габаритный фонарь
6 Красный Стоп-сигналы / стоп-сигналы
7 Черный Левый задний / габаритный фонарь
8 Розовый Фонарь заднего хода
9 Оранжевый 12V Постоянное питание от аккумулятора
10 Серый 12V Зажигание включено (зарядка аккумулятора или холодильник)
11 Белый / Черный Земля для Teminal 10
12 Белый / Синий Обычно НЕ используется
13 Белый / Красный Земля для терминала 9

Список пакетов:
Переходник с 7 на 13 штырей с 1 * на 13 контактов

Электрические переходники для буксировки

Буксировочные электрические адаптеры

используются для преобразования одного типа электрической вилки буксирного крюка для работы с другим.


Если на вашем автомобиле установлена ​​электрическая система с 7 контактами:

Адаптер с 7 на 13 контактов чаще всего используется, когда у вас есть буксирное устройство с 7-контактным разъемом для прицепа, но вы хотите прикрепить велосипедный держатель с 13-контактным разъемом. Его также можно использовать для подключения автоприцепа с 13-контактной вилкой.

Важно помнить, что адаптер расширяет только 7-контактные функции, например, он будет обеспечивать питание обычных дорожных фонарей.Однако он не может добавить дополнительные функции, которые обеспечиваются полной 13-контактной установкой, поэтому он не будет включать фонарь заднего хода на вашем велосипедном переноске или прицепе, и он не будет обеспечивать зарядку аккумулятора или внутреннее питание для караван.


Если на вашем автомобиле установлена ​​13-контактная электрика:

Адаптер с 13 на 7 контактов используется, когда у вас есть 13-контактная электрическая система для прицепа, но вы хотите буксировать стандартный прицеп или использовать велосипедный держатель с 7-контактным разъемом.

Адаптер с 13 контактов на две розетки используется, когда у вас есть 13-контактная розетка в автомобиле и вам нужно буксировать старый дом на колесах с двумя вилками.

Эти адаптеры часто требуются, когда у вас установлен съемный буксирный крюк и вы хотите буксировать старый прицеп. Это связано с тем, что электрическая розетка на большинстве съемных фаркопов складывается, когда она не используется, поэтому нет места для установки сдвоенных розеток. Вместо этого мы устанавливаем 13-контактную электрику, и вам также понадобится адаптер.

13-контактные адаптеры для сдвоенных розеток доступны в двух типах; Компактный цельный переходник, который более аккуратен, однако вокруг 13-контактного штекера на вашем автомобиле не всегда достаточно места для использования этого типа адаптера.В этом случае вам понадобится адаптер с 13 контактов на 7 контактов, который имеет 13-контактный штекер и 2 отдельных провода для сдвоенных розеток, это не так аккуратно, но он подойдет во всех случаях. Если вы сомневаетесь, что лучше всего подходит для вас, просто свяжитесь с нами.


Если на вашем автомобиле установлена ​​двойная электрика:

Очевидно, вы уже можете буксировать прицеп с 7-контактной электрикой, потому что вы просто используете одну черную розетку, поэтому переходник не требуется.

Если у вас есть фаркоп с двойным электрическим приводом, и вы покупаете новый дом на колесах с 13-контактным электрическим приводом, вы можете избавиться от необходимости модифицировать электрооборудование своего автомобиля, используя переходник с двойным на 13-контактный разъем.

13-контактный к 7-контактному разъему переходник для адаптера разъема фаркопа для прицепов — купить по низким ценам в интернет-магазине Joom.

Особенности: * Переходник переходника розетки фаркопа с 13 на 7 контактов вилки для прицепов * Используется для установления безопасного соединения между вашим основным транспортным средством и дополнительным прицепом и передачи электронных сигнальных огней с транспортного средства на прицеп * Преобразует 13-контактное гнездо на вашем автомобиле в 7-контактное гнездовое гнездо * Предлагает мощность для вашего каравана, буксира и грузовика * Подходит для прицепа европейского стандарта * С пластиковым корпусом для предотвращения ржавчины и улучшения внешнего вида * Тонкая конструкция: имеет тот же диаметр, что и обычная вилка для прицепа, и чуть больше половины длины * Водонепроницаемый, подходит для всех дорожных и погодных условий Характеристики: * Материал: пластик * Цвет: черный (как показано на фотографии) * Входное напряжение: 12 В * Размер: 7 * 6.5 * 5 см / 2,8 * 2,6 * 2 дюйма (прибл.) * Количество: 1 шт. * Вес: 70 г (прибл.) Подключение провода: 7-контактные разъемы освещения — функция кабеля Pin1 желтый индикатор направления L / H Pin2 синие задние противотуманные фары Pin3 Возвращение Белой Земли Pin4 зеленый индикатор направления R / H Pin5 Коричневый правый задний фонарь и лампа номерного знака Pin6 красные стоп-сигналы Пин7 черный левый / задний фонарь и номерной знак 13-контактные разъемы освещения — функция кабеля Pin1 желтый левый индикатор Pin2 синий противотуманный свет Pin3 Возвращение Белой Земли Pin4 зеленый правый индикатор Pin5 Коричневый Правый хвост / Габаритный свет Pin6 красный стоп-сигнал / стоп-сигналы Pin7 Черный левый задний фонарь / габаритный фонарь Pin8 розовый фонарь заднего хода Pin9 Оранжевый 12V Постоянное питание от аккумулятора Pin10 Серый 12V Зажигание включено (зарядка аккумулятора или холодильник) Pin11 Белый / Черная Земля для Терминала 10 Pin12 Белый / Синий Обычно НЕ используется Контакт 13 Белый / Красный Земля для Терминала 9 Содержимое пакета: 1 * адаптер для розетки прицепа Примечание. Настоящий цвет изделия может немного отличаться от цвета на фотографиях на веб-сайте из-за многих факторов, таких как яркость монитора и яркость освещения.

Тип продукта: Мотоциклетные прицепы и сцепные устройства для прицепов

13-контактная двойная розетка для трейлеров

Покупайте у нас напрямую, и этот товар доставят к вам всего за 24,95 фунтов стерлингов!
Посетите наш магазин — Купить в Интернете — Заказать по телефону 01744 808586

БЕСПЛАТНАЯ ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ

Возможна бесплатная доставка
(в зависимости от условий)
Если вы поменяли автомобиль или прицеп и у вас есть 13-контактный штекер на сдвоенный адаптер, этот замечательный комплект решит ваши проблемы!
13-контактный разъем для 7-контактного разъема
Наш сменный адаптер с 13 на 7 преобразует европейскую 13-контактную розетку в британскую семиконтактную.Для использования с прицепами с семиконтактным штекером 12N. Подходит для автомобилей 12 В. Если вы купили автомобиль с 13-контактным адаптером, а в вашем доме на колесах есть 7-контактный разъем, этот элемент решит проблему. Отличное качество, доступны сегодня как для самовывоза, так и для доставки на дом.
Это отличный предмет, который избавит вас от необходимости перестраивать ваш дом на колесах в соответствии с электрикой вашего автомобиля. Вы обнаружите, что во многих случаях, когда вы покупаете новую палатку для прицепа или трейлера, электрика вашей машины не подходит, например, если бы предыдущая палатка на колесах или прицепе имела единственную 13-контактную электрическую вилку.Тем не менее, возможно, вы приобрели новую машину с 13-контактным разъемом, но ваш дом на колесах все еще находится на сдвоенных розетках. В любом случае это решит проблему! Качественный комплект, который можно забрать в магазине или доставить на дом!
Характеристики
  • Plug & Play
  • 13-контактный разъем Car к двойному электричеству для двух одиночных розеток для прицепа
  • Подходит для использования в прицепах и домах на колесах
  • Вспомогательное использование
  • Фонари заднего хода также работают через этот адаптер, если ваш дом на колесах оборудован
  • Водонепроницаемый
  • доступен для доставки на дом в Великобритании
  • В наличии
Мы можем предложить этот товар по всей Великобритании с доставкой на дом. Если же вы хотите забрать этот товар у нас, наш адрес — .
Центр FastFit
WA10 2PZ
Сент-Хеленс
Мерсисайд
Чтобы получить этот или любой другой аксессуар для каравана на Сент-Хеленсе или Мерсисайде, посетите нас сегодня или позвоните в команду по телефону 01744 808586

Описание
  • Этот переходник для прицепа без кабеля используется для легкого подключения фар автомобиля к прицепу.
  • 13-контактный двойной штекер
  • Гнездо
    N&S для обеспечения правильного подключения и упрощения подключения к прицепу или прицепу всей вашей электрики.
  • Переходник для 7-контактного штекера на 13-контактную розетку на автомобиле Twinny Load

    С помощью этого переходника вы можете подключить 7-контактный штекер велосипедного крепления, прицепа или автоприцепа к 13-контактному разъему автомобиля.

    Car Parts Expert поставляет велокрепления разных марок и в разных ценовых категориях. Нажмите сюда, для получения дополнительной информации.

    Характеристики продукта:

    • Подключает 7-контактный штекер (вилка) к 13-контактному разъему (розетка) на автомобиле.
    • Универсальный продукт, может использоваться для всех видов велосипедных креплений, прицепов и караванов

    EAN: 8711293053933

    Стоимость доставки

    Стоимость доставки зависит от страны назначения, а также от веса и размера посылки.Стоимость доставки указывается отдельно при оформлении заказа до оплаты.

    Чтобы просмотреть стоимость доставки по странам, щелкните здесь. Боковые панели и багажные боксы оплачиваются по-разному. Для обзора щелкните здесь.

    Возвращает

    Вы не довольны своей покупкой? Пожалуйста, немедленно сообщите нам об этом по электронной почте [email protected]

    • Вы можете вернуть свой заказ в течение 14 дней после получения.
    • Возвращаемые товары должны быть полными и, насколько это возможно, в оригинальном заводском состоянии и упаковке.

    Для получения дополнительной информации о возврате отправлений щелкните здесь.

    Доставка

    Срок доставки заказа состоит из двух частей.
    — Время, необходимое для подготовки товара к отправке. Это определяется моментом размещения заказа и наличием товара на складе.
    — Время доставки, необходимое нашему партнеру по доставке.

    Если товар есть на складе и если вы разместите заказ до 15:00, посылка будет отправлена ​​в тот же рабочий день.Заказы, размещенные в выходные или праздничные дни, будут отправлены на следующий рабочий день. Чтобы просмотреть сроки доставки по странам, щелкните здесь. Указанное время доставки является ориентировочным и не может быть гарантировано.

    Наличие
    Не все товары доступны на складе; у некоторых есть дополнительное время доставки. Это дополнительное время доставки указано для каждого продукта в статусе «Доступность»:
    В наличии на складе: продукт есть на складе, если вы разместите заказ до 15:00, он будет отправлен в тот же рабочий день.
    — 1 -2 рабочих дня: товар отсутствует на складе, мы отправим его Вам в течение 1-2 рабочих дней.
    3-5 рабочих дней: товар отсутствует на складе, мы отправим его вам в течение 3-5 рабочих дней.
    5-7 рабочих дней: товар отсутствует на складе, мы отправим его вам в течение 5-7 рабочих дней.
    7-10 рабочих дней: товар отсутствует на складе, мы отправим его вам в течение 7-10 рабочих дней.
    10-15 рабочих дней: товар отсутствует на складе, мы отправим его вам в течение 10-15 рабочих дней.

    Заказ нескольких продуктов
    Если вы заказали несколько продуктов одновременно, они всегда отправляются вместе. Таким образом, продукт с наибольшим дополнительным сроком доставки определяет момент, когда весь ваш заказ может быть отправлен.

    Следуя за вашей посылкой после отправки
    Car Parts Expert доставляет посылки через DHL или EMS. Как только ваш заказ покинет наш склад, вы получите электронное письмо в тот же вечер со всеми деталями вашего заказа, включая ссылку на веб-сайт нашего партнера по доставке.Здесь вы можете легко отследить свою посылку и указать сроки, в которые посылка будет предложена.

    Задать вопрос

    Подходит ли этот товар к моей машине?
    Проверьте, соответствует ли ваш автомобиль описанию, такому как марка автомобиля, модель, год выпуска и тип кузова (хэтчбек, универсал, седан и т. Д.):

    • Год постройки. Пример: товар подходит для модели автомобиля с 2004 по 2013 год.
      • Будьте осторожны, если ваш автомобиль выпущен в начале года (пример: 2004) -> ваш автомобиль может быть предыдущей модели -> проверьте заводской код, чтобы быть уверенным.
      • Будьте осторожны, если ваш автомобиль выпущен в конце года (пример: 2013) -> ваш автомобиль может быть следующей модели -> проверьте заводской код, чтобы быть уверенным.
    • Заводской код. В большинстве продуктов это упоминается (в скобках). Вы можете проверить заводской код вашего автомобиля на сайте www.wikipedia.org.
    • Тип кузова. Обратите внимание, что 4-дверный, 5-дверный или универсальный — это не одно и то же.

    Как я могу установить изделие на свой автомобиль?
    Для большинства продуктов доступны онлайн-руководства.Найдите значок «Руководство по сборке» на странице продукта и щелкните его, чтобы открыть.

    Когда товар может быть доставлен мне?
    Не все товары в наличии; Некоторым продуктам требуется больше времени, прежде чем мы отправим их вам. Мы всегда отмечаем эту доступность под зеленой кнопкой заказа «В корзину».

    • В наличии на складе = товар в наличии. Если вы разместите заказ до 15:00, он будет отправлен в тот же рабочий день.
    • Отправка в течение: «X» рабочих дней = товар отсутствует на складе.Мы стараемся отправить товар в течение «X» рабочих дней.

    У вас есть еще вопрос?
    Заполните форму ниже.

    Переходник для 7-полюсной вилки на 13-полюсную розетку в автомобиле

    HEQUN 13-контактный 7-контактный адаптер для буксировки Водонепроницаемый адаптер для буксировочного устройства для буксирного крюка Конвертер адаптера для грузового прицепа с электроприводом — Купить онлайн в Южной Африке на сайте Desertcart

    • ❉ Модель адаптера: Этот адаптер для вилки прицепа преобразует 13-контактную розетку на вашем автомобиле в 7 -пиновая розетка.Вставьте этот небольшой переходник в 13-контактный штекер, а затем вставьте стандартный 7-контактный разъем.
    • ❉ Подходит для прицепа европейского стандарта: Этот штекер с 13 на 7 контактов подходит для прицепа европейского стандарта. Устанавливает безопасное соединение между вашим основным транспортным средством и дополнительным прицепом; Переносит электронные сигнальные огни с автомобиля на прицеп.
    • ❉ Атмосферостойкие розетки: пластиковый корпус предотвращает ржавление и улучшает внешний вид. Водонепроницаемость для любых дорожных и погодных условий. Защищенная от атмосферных воздействий подпружиненная запирающая заслонка защищает соединения, когда они не используются, и фиксирует 7-контактный штекер при использовании..
    • ❉ Конструкция Slim Line: такой же диаметр, как у обычной пробки для прицепа, и чуть больше половины длины.
    • ❉ Гарантия: 30 дней возврата денег, 12 месяцев бесплатной замены. За последние 12 месяцев 99% были положительными. Наша служба поддержки клиентов также будет рада проконсультировать вас. Наслаждайтесь приятными покупками ..
    • ›Подробнее о продукте.
    13-штырьковый переходник для буксировки с 7-ю штифтами, заглушка прицепа буксировочной балки грузовика Адаптер 12 В Водонепроницаемый электрические адаптеры Разъемный преобразователь Коннектор Функции: Принять технологию литья под давлением.Водонепроницаемый для любых дорожных и погодных условий. Превратите 13-контактную розетку вашего автомобиля в 7-контактную розетку. Переносит электронные сигнальные огни из автомобиля в трейлер. Подходит для прицепа европейского стандарта, коммерческого транспорта, полуприцеп и др. Безопасная и надежная работа, разумный дизайн. Ловко внешний вид, удобный в использовании. Конфигурация проводки: 7-контактные разъемы освещения — функция черного кабеля 12 Н Штырь, Цвет провода, Функция 1 Желтый индикатор направления L / H 2 Синие задние противотуманные фары 3WhiteEarth Return Индикатор направления 4GreenR / H 5BrownR / H Tail & No.Тарелка Лампа 6Красные стоп-сигналы 7Черный L / H задний фонарь и лампа номерного знака 13-контактные разъемы освещения — функция кабеля Штырь, Цвет провода, Функция 1 Желтый левый индикатор 2Синий противотуманный свет 3WhiteEarth Return 4GreenRight индикатор 5 Коричневый, правый хвост / габаритный свет 6 Красный тормоз / стоп-сигналы 7 Черный левый задний / габаритный фонарь 8Розовый фонарь заднего хода 9 Оранжевый 12 В Постоянное питание от аккумулятора 10Grey 12V Зажигание включено (зарядка аккумулятора или холодильник) 11White / BlackEarth для Teminal 10 12 Белый / Синий Обычно НЕ используется 13White / RedEarth для Teminal 9 Характеристики: Тип товара: электрические вилки и розетки Название позиции: переходник с 13 на 7 контактов Материал: инженерный пластик Напряжение: 12 В Черный цвет В комплект поставки входят: 1 адаптер с 13 на 7 контактов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
