Пельтье кпд – Научный журнал «Видеонаука» — Исследование эффективности элемента Пельтье при различных режимах работы

Модуль Пельтье: технические характеристики

Термопреобразователь (модуль Пельтье) работает по принципу, обратному действию термопары, — появлению разности температур, когда протекает электрический ток.

модуль пельтье

Как работает элемент Пельтье?

Довольно просто применять модуль Пельтье, принцип работы которого заключается в выделении или поглощении тепла в момент контакта разных материалов при прохождении через него тока. Плотность энергетического потока электронов перед контактом и после него отличается. Если на выходе она меньше, значит, там выделяется тепло. Когда электроны в контакте тормозятся электрическим полем, они передают кинетическую энергию кристаллической решетке, разогревая ее. Если они ускоряются, тепло поглощается. Это происходит за счет того, что часть энергии забирается у кристаллической решетки и происходит ее охлаждение.

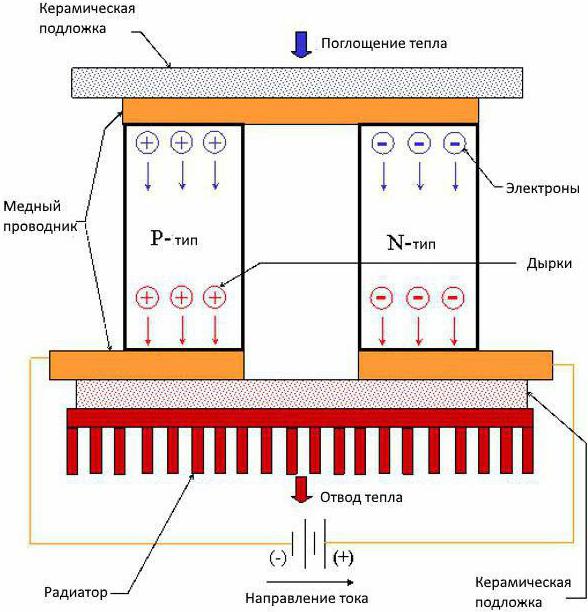

модуль пельтье принцип работы

В значительной степени это явление присуще полупроводникам, что объясняется большой разностью зарядов.

Модуль Пельтье, применение которого является темой нашего обзора, используется при создании термоэлектрических охлаждающих устройств (ТЭМ). Простейшее из них состоит из двух полупроводников p- и n-типов, последовательно соединенных через медные контакты.

Если электроны движутся от полупроводника «p» к «n», на первом переходе с металлической перемычкой они рекомбинируют с выделением энергии. Следующий переход из полупроводника «p» в медный проводник сопровождается «вытягиванием» электронов через контакт электрическим полем. Данный процесс приводит к поглощению энергии и охлаждению области вокруг контакта. Аналогичным образом происходят процессы на следующих переходах.

При расположении нагреваемых и охлаждаемых контактов в разных параллельных плоскостях получится практическая реализация способа. Полупроводники изготавливаются из селена, висмута, сурьмы или теллура. Модуль Пельтье вмещает большое количество термопар, размещенных между керамическими пластинами из нитрида или оксида алюминия.

модуль пельтье применение

Факторы, влияющие на эффективность ТЭМ

  • Сила тока.
  • Количество термопар (до нескольких сотен).
  • Типы полупроводников.
  • Скорость охлаждения.

Больших величин достигнуть пока не удалось из-за низкого КПД (5-8 %) и высокой стоимости. Чтобы ТЭМ успешно работал, надо обеспечить эффективный отвод тепла с нагреваемой стороны. Это создает сложности в практическом воплощении способа. Если изменить полярность, холодная и горячая стороны меняются друг с другом.

Достоинства и недостатки модулей

Потребность в ТЭМ появилась с возникновением электронных устройств, нуждающихся в миниатюрных системах охлаждения. Преимущества модулей следующие:

  • компактность;
  • отсутствие подвижных соединений;
  • модуль Пельтье принцип работы имеет обратимый при смене полярности;
  • простота каскадных соединений для повышения мощности.

Главным недостатком модуля является низкий КПД. Это проявляется в больших затратах мощности при достижении требуемого эффекта охлаждения. Кроме того, он обладает высокой стоимостью.

Применение ТЭМ

Пельтье модуль применяется преимущественно для охлаждения микросхем и небольших деталей. Начало было положено для охлаждения элементов военной техники:

  • микросхемы;
  • инфракрасные детекторы;
  • элементы лазеров;
  • кварцевые генераторы.

Термоэлектрический модуль Пельтье постепенно стал применяться в бытовой технике: для создания холодильников, кондиционеров, генераторов, терморегуляторов. Главным его назначением является охлаждение небольших объектов.

Охлаждение процессора

Основные компоненты компьютеров постоянно совершенствуются, что приводит к росту тепловыделения. Вместе с ними развиваются системы охлаждения с применением новаторских технологий, с современными средствами контроля. Модуль Пельтье применение в данной сфере нашел прежде всего в охлаждении микросхем и других радиодеталей. С форсированными режимами разгона микропроцессоров традиционные кулеры уже не справляются. А увеличение частоты работы процессоров дает возможность повысить их быстродействие.

Увеличение скорости вращения вентилятора приводит к значительному шуму. Его устраняют за счет использования модуля Пельтье в комбинированной системе охлаждения. Таким путем передовые фирмы быстро освоили производство эффективных охлаждающих систем, которые стали пользоваться большим спросом.

С процессоров тепло обычно отводится кулерами. Воздушный поток может засасываться снаружи или поступать изнутри системного блока. Главная проблема состоит в том, что температура воздуха порой оказывается недостаточной для теплоотвода. Поэтому ТЭМ стали использовать для охлаждения потока воздуха, поступающего в системный блок, тем самым повышая эффективность теплообмена. Таким образом, встроенный воздушный кондиционер является помощником традиционной системы охлаждения компьютера.

*

С обеих сторон модуля крепятся алюминиевые радиаторы. Со стороны холодной пластины нагнетается воздух на охлаждение к процессору. После того как он заберет тепло, его выдувает другой вентилятор через радиатор горячей пластины модуля.

Современный ТЭМ управляется электронным устройством с датчиком температуры, где степень охлаждения пропорциональна разогреву процессора.

Активизация охлаждения процессоров создает также некоторые проблемы.

  1. Простые охлаждающие модули Пельтье предназначены для непрерывной работы. При пониженном энергопотреблении также уменьшается тепловыделение, что может вызвать переохлаждение кристалла и последующее зависание процессора.
  2. Если работа кулера и холодильника не будет должным образом согласована, последний может перейти в режим нагрева вместо охлаждения. Источник дополнительного тепла вызовет перегрев процессора.

Таким образом, для современных процессоров нужны передовые технологии охлаждения с контролем работы самих модулей. Подобные изменения режимов работы не происходят с видеокартами, которые также требуют интенсивного охлаждения. Поэтому для них ТЭМ подходит идеально.

Автохолодильник своими руками

В середине прошлого века отечественная промышленность пыталась освоить выпуск малогабаритных холодильников, основанных на эффекте Пельтье. Существующие технологии того времени не позволили этого сделать. Сейчас сдерживающим фактором преимущественно является высокая цена, но попытки продолжаются, и успехи здесь уже достигнуты.

Широкое производство термоэлектрических устройств позволяет создать своими руками небольшой холодильник, удобный для использования в автомобилях. Его основой является «сэндвич», который делается следующим образом.

  1. На верхний радиатор наносится слой теплопроводной пасты типа КПТ-8 и приклеивается Пельтье модуль с одной стороны керамической поверхности.
  2. Аналогично к нему крепится с нижней стороны другой радиатор, предназначенный для помещения в камеру холодильника.
  3. Все устройство плотно сжимается и просушивается в течение 4-5 часов.
  4. На обоих радиаторах устанавливаются кулеры: верхний будет отводить тепло, а нижний — выравнивать температуру в камере холодильника.

Корпус холодильника делается с теплоизолирующей прокладкой внутри. Важно, чтобы он плотно закрывался. Для этого можно использовать обычный пластиковый ящик для инструментов.

Питание 12 В подается из системы автомобиля. Его можно сделать и от сети 220 В переменного тока, с блоком питания. Схема преобразования переменного тока в постоянной применяется самая простая. Она содержит выпрямительный мост и сглаживающий пульсации конденсатор. При этом важно, чтобы на выходе они не превышали величину 5 % от номинального значения, иначе эффективность устройства снижается. У модуля имеются два вывода из цветных проводов. К красному всегда подключается «плюс», к черному — «минус».

Мощность ТЭМ должна соответствовать объему бокса. Первые 3 цифры маркировки означают количество пар полупроводниковых микроэлементов внутри модуля (49-127 и более). Сила тока выражается двумя последними цифрами маркировки (от 3 до 15 А). Если мощности недостаточно, надо приклеить на радиаторы еще один модуль.

Обратите внимание! Если сила тока будет превосходить мощность элемента, он будет нагреваться с обеих сторон и быстро выйдет из строя.

Модуль Пельтье: генератор электрической энергии

ТЭМ можно использовать для выработки электроэнергии. Для этого надо создать перепад температуры между пластинами, и расположенные между ними термопары будут вырабатывать электрический ток.

Для практического использования нужен ТЭМ не менее чем на 5 В. Тогда с его помощью можно будет заряжать мобильный телефон. Из-за низкого КПД модуля Пельтье потребуется повышающий преобразователь постоянного напряжения. Для сборки генератора понадобятся:

  • 2 модуля Пельтье ТЕС1-12705 с размером пластин 40х40 мм;
  • преобразователь ЕК-1674;
  • алюминиевые пластины толщиной 3 мм;
  • кастрюля для воды;
  • термостойкий клей.

Между пластинами помещаются два модуля на клей, а затем вся конструкция фиксируется на дне кастрюли. Если ее заполнить водой и поставить на огонь, получится необходимая разность температуры, вырабатывающая ЭДС порядка 1,5 В. Подключив модули к повышающему преобразователю, можно повысить напряжение до 5 В, необходимых для зарядки аккумулятора телефона.

*

Чем больше разница температуры между водой и нижней подогреваемой пластиной, тем генератор работает эффективней. Поэтому надо стараться снижать нагрев воды разными способами: сделать ее проточной, почаще заменять свежей и т. п. Действенным средством увеличения разности температур является каскадное включение модулей, когда они накладываются слоями один на другой. Увеличение габаритных размеров устройства позволяет поместить между пластинами больше элементов и тем самым увеличить общую мощность.

Производительности генератора будет достаточно для зарядки небольших аккумуляторов, работы светодиодных ламп или радиоприемника. Обратите внимание! Для создания термогенераторов потребуются модули, способные работать при 300-400

0С! Остальные подойдут только для пробных испытаний.

В отличие от других средств альтернативного получения электроэнергии они могут работать во время движения, если создать что-то типа каталитического нагревателя.

Отечественные модули Пельтье

ТЭМ своего производства появились у нас на рынке не так давно. Они отличаются высокой надежностью и имеют хорошие характеристики. Модуль Пельтье, который пользуется широким спросом, имеет размеры 40х40 мм. Он рассчитан на максимальный ток 6 А и напряжение до 15 В.

Отечественный модуль Пельтье купить можно за небольшую цену. При потребляемой мощности 85 Вт он создает температурный перепад 60 0С. Вместе с кулером он способен защитить от перегрева процессор с рассеиваемой мощностью 40 Вт.

Характеристики модулей ведущих фирм

Зарубежные устройства представлены на рынке в большем разнообразии. Для защиты процессоров ведущих фирм применяется в качестве холодильника РАХ56В модуль Пельтье, цена которого в комплекте с вентилятором составляет $35.

модуль пельтье цена

При размерах 30х30 мм он поддерживает температуру процессора не выше 63 0С при выделяемой мощности 25 Вт. Для питания достаточно напряжения 5 В, а ток не превышает 1,5 А.

Хорошо подходит под охлаждение процессора модуль Пельтье РА6ЕХВ, обеспечивающий нормальный температурный режим при мощности рассеивания 40 Вт. Площадь его модуля составляет 40х40 мм, а потребляемый ток — до 8 А. Кроме внушительных размеров — 60х60х52,5 мм (вместе с вентилятором) — устройство требует наличия вокруг него свободного пространства. Цена его составляет $65.

Когда применяется модуль Пельтье, технические характеристики у него должны соответствовать потребностям охлаждаемых устройств. Недопустимо, чтобы у них была слишком низкая температура. Это может привести к конденсации влаги, которая губительно действует на электронику.

Модули для изготовления генераторов, такие как ТЕС1-12706, ТЕС1-12709, отличаются большей мощностью — 72 Вт и 108 Вт соответственно. Их различают по маркировке, всегда наносимой на горячую сторону. Максимальная допускаемая температура горячей стороны у них составляет 150-160 0С. Чем больше температурный перепад между пластинами, тем выше получается напряжение на выходе. Устройство работает при максимальном температурном перепаде 600 0С.

модуль пельтье купить

Модуль Пельтье купить можно недорого — порядка $10 и менее за штуку, если хорошо поискать. Довольно часто продавцы значительно завышают цены, но можно найти в несколько раз дешевле, если приобретать на распродаже.

Заключение

Эффект Пельтье нашел применение в настоящее время в создании небольших холодильников, необходимых современной технике. Обратимость процесса дает возможность изготовить микроэлектростанции, востребованные для зарядки аккумуляторов электронных устройств.

В отличие от других средств альтернативного получения электроэнергии, они могут работать во время движения, если установить каталитический нагреватель.

Кпд элемента пельтье в качестве генератора. Модуль пельтье как генератор электрической энергии

В этой, заключительной статье, расскажу вам о том, что эти модули не только способны прилично кушая электричество обеспечивать разность температур на своих сторонах, но и сами способны вырабатывать электроэнергию, если одну сторону элемента принудительно охлаждать, а вторую нагревать.

Без нагрузки, перепад температур ~100°С

В этих испытаниях добровольцем выступил небольшой модуль TB109-0.6-0.8, с площадью поверхности всего 3,12кв.см., напомню вам его ро.., вид и характеристики:

Для испытаний пельтье в режиме электрогенератора был собран небольшой стенд, который содержит следующие приборы: нагреватель, вольтметр, амперметр и нагрузку, так же понадобился радиатор и кусочек льда в водонепропускаемом пакете, ну и конечно сам подопытный TB109-0.6-0.8. В качестве нагревателя выступил 20Вт резистор на 5,6Ом, который был разогрет примерно до 80-90 градусов. Для улучшения теплового контакта элемента пельтье с нагревателем была применена намакондовская термопроводящая прокладка, вытащенная из какого то отмучавшегося компьютерного блока питания.

Приступим к тестам.

Первый тест был проведён с 1Омной нагрузкой, подключенной к выводам пельтье, в качестве охладителя был использован радиатор комнатной температуры.

С модуля удалось получить 0,117В при токе 119,5мА или 14мВт, при разности температур примерно в 60 градусов.

Нагрузка 1Ом, перепад температур ~100°С

При разности температур в 100 градусов модуль выдал результаты получше, а именно: 0,21В 0,22А или 46мВт.

Следующий тест был проведен с нагрузкой в 20Ом.

Нагрузка 20Ом, перепад температур ~100°С

Модуль выдал 1,31В при токе 66мА или 86мВт.

На холостом ходу, первое фото, модуль выдал 2,19В.

Вывод – модули пельтье можно с успехом использовать для генерации электричества. Если модуль в 109 термопар, площадью 3,12кв.см. при разности температур в 100 градусов смог выдать 86мВт при полутора вольтах и более 2-х В на холостом ходу, то модуль с гораздо большей площадью и разностью температур хватит на питания небольшого светодиодного осветителя или радиоприёмника, или же для зарядки аккумуляторов. Но, к сожалению, такое их применение сильно ограничивается их ценой.

Примеры применения: различные ТЭГи, от портативных туристических, которые можно прикрепить к котелку у костра и слушать радио, до РИТЭГов, которые применяются для питания удалённых труднодоступных автономных объектов (например – маяки) или на космических спутниках.

Благодарность за предоставленные модули фирме – Радиоэлектроника .

Многих электриков новичков интересует один очень популярный вопрос – как сделать электричество бесплатным и в то же время автономным. Очень часто, к примеру, при выезде на природу, катастрофически не хватает розетки для подзарядки телефона либо включения светильника. В этом случае Вам поможет самодельный термоэлектрический модуль, собранный на базе элемента Пельтье. С помощью такого устройства можно генерировать ток, напряжением до 5 Вольт, чего вполне хватит для зарядки девайса и подключения лампы. Далее мы расскажем, как сделать термоэлектрический генератор своими руками, предоставив простой мастер-класс в картинках и с видео примером!

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных термопар, находящихся между керамических пластин, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье — одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, если действовать в обратном порядке: одну сторону пластины нагреть, а второю охладить, соответственно можно сгенерировать электроэнергию небольшого напряжения и силы тока. Надеемся, что на данном этапе все понятно, поэтому переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

Итак, мы нашли в интернете очень подробную и в то же время простую инструкцию по сборке самодельного генератора электроэнергии на базе печи и элемента Пельтье. Для начала Вам необходимо подготовить следующие материалы:

  • Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
  • Старый блок питания от компьютера (с него нужен только корпус).
  • Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит процесс подзарядки современного телефона либо планшета.
  • Радиатор. Можно взять от процессора сразу с куллером, как показано на фото.
  • Термопаста.

Подготовив все материалы можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:


Работает термоэлектрический генератор следующим образом: внутри печи засыпаете дрова, поджигаете их и ждете несколько минут, пока одна из сторон пластины не нагреется. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100 о С. Если охлаждающая часть (радиатор) будет нагреваться, его нужно остужать всеми возможными методами – аккуратно поливать водой, поставить на него кружку со льдом и т.д.

А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Генерация электричества из огня

Также можно установить на холодную сторону вентилятор от компьютера, как показывается на втором варианте самодельного термоэлектрического генератора с элементом Пельтье:

В этом случае куллер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для светодиодов, что не менее полезный вариант применения генератора. Кстати, второй вариант самодельного термоэлектрического генератора с виду и по конструкции немного похож. Единственная модернизация, помимо системы охлаждения, это способность регулировать высоту так называемой горелки. Для этого автор элемента использует «тело» CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому чтобы заряжать телефон, не забудьте подключить преобразователь, который на выходе оставит только 5 В.

Ну и последний вариант самодельного источника электроэнергии для дома может быть представлен такой схемой: элемент – два алюминиев

Модули Пельтье в ПК: теория и практика

Тема охлаждения компонентов ПК волнует многих пользователей. Большинство из них ограничиваются стандартными воздушными кулерами, отдельные энтузиасты собирают СВО. А что же дальше? Наверняка те, кто серьезно интересовался разгоном, слышали о модулях Пельтье (или термоэлектрических модулях, далее по тексту – ТЭМ; английский вариант – TEC, Thermoelectric Cooler) и их применении в качестве тепло-отводов для сильно-греющихся элементов компьютера.

Однако зачастую даже базовую информацию по правильному использованию этих удивительных устройств найти трудно, отсюда – многочисленные ошибки тех, кто впервые с ними сталкивается. К слову, производители систем охлаждения также экспериментируют с модулями Пельтье, порой представляя на суд публики весьма любопытные концепты. Как работают ТЭМ, действительно ли они так уж небходимы в СО компьютера, как самостоятельно собрать нехитрые кулеры и избежать простейших ошибок, достаточно характерных для новичков, – обо всем этом мы расскажем в данном материале.

Немного теории

Чем же на самом деле являются модули Пельтье? В базовом определении это термоэлектрические преобразователи, принцип действия которых основан на эффекте Пельтье, открытом в далеком 1834 году. Суть данного процесса заключается в возникновении разности температур в месте контакта материалов при протекании сквозь них электрического тока.

Мы не станем вдаваться в подробности истории открытия и научного обоснования специфики работы ТЭМ, поскольку этой теме можно посвятить целую диссертацию. Однако общие понятия упомянем.

Базовая схема устройства ТЭМ

Элементы Пельтье состоят из двух токопроводящих материалов (полупроводников) с разными уровнями энергии электронов в зоне проводимости. Физика протекания тока через подобные вещества такова, что для перехода электронов им требуется определенная подпитка, получаемая в момент прохождения тока через спайку. В таком случае возможно перемещение частиц в высокоэнергетическую зону проводимости от одного материала к другому. Место соприкосновения полупроводников в момент поглощения энергии охлаждается. Изменение направления тока или перемещение электронов из более энергетической зоны в менее насыщенную приводит к нагреву места контакта. Помимо этого, в модулях Пельтье наблюдается тепловой эффект, характерный для любых веществ, сквозь которые пропускают электрический ток. Вообще процессы, присущие ТЭМ, проявляются и в месте контакта обычных металлов, однако определить их без сложных приборов почти нереально. Поэтому основой для модулей служат полупроводники.

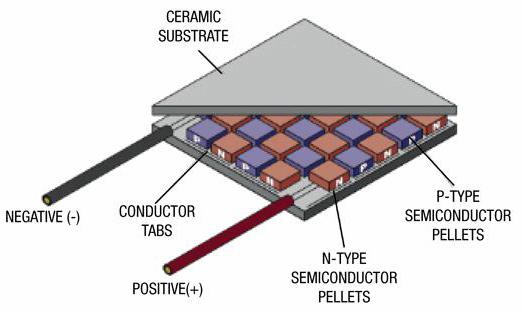

Структура термоэлектрического элемента (модуля Пельтье)

Элемент Пельтье состоит из одной или более пар полупроводниковых параллелепипедов разных типов (как в диодах или транзисторах, n- и p-типа). Современная индустрия для этих целей наиболее часто выбирает германид кремния и теллурид висмута. Полупроводники попарно соединяются металлическими перемычками из легкоплавких веществ. Последние выполняют роль термоконтактов и напрямую соприкасаются с керамической пластинкой или подставкой. Пары полупроводников соединены последовательно, разные виды проводимости контактируют друг с другом. С одной стороны модуля имеются лишь n->p-переходы, с другой – p->n. Течение тока вызывает охлаждение и нагревание противоположных групп контактов. Поэтому можно говорить о переносе током тепловой энергии с одной стороны модуля Пельтье на другую и, как следствие, возникновении разности температур на пластинке. Правильное применение модулей позволяет извлечь некоторые выгоды для промышленных, в том числе компьютерных СО. К слову, элементы могут быть использованы и в качестве электрогенераторов – основываясь на тех же принципах работы, физика протекающих внутри процессов объясняется эффектом Зеебека (условно говоря, тот же эффект Пельтье с «противоположным знаком»).

Плюсы и минусы применения ТЭМ

Зачастую к достоинствам модулей Пельтье относят:

  • сравнительно небольшие габариты;
  • возможность работы и на охлаждение, и на нагревание системы;
  • отсутствие движущихся частей, механических составляющих, подверженных износу.

В то же время ТЭМ обладают рядом недостатков, существенно сдерживающих их повсеместное практическое применение. Среди них следующие:

В USB-холодильнике также используется модуль Пельтье
  • низкий КПД модулей;
  • необходимость наличия источни- ка тока для их работы;
  • большая потребляемая мощ- ность для достижения заметной разности температур и, как следствие, существенное тепло- выделение;
  • ограниченные габариты и полезные характеристики.

Однако, невзирая на негативные характеристики модулей Пельтье, они нашли свое применение в ряде продуктов. ТЭМ выгодны в первую очередь там, где энергетическая эффективность охладителя некритична, чем меньше – тем лучше. Элементы служат для охлаждения устройств с зарядовой связью в цифровых фотокамерах, позволяющих добиться заметного уменьшения теплового шума при длительных экспозициях. Модули Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с целью стабилизации длины волны их излучения. Возможно использование нескольких ТЭМ, составленных последовательно в виде каскадов (холодная сторона одного охлаждает горячую другого), благодаря чему реально достичь очень низких температур для устройств, обладающих малым тепловыделением. Элементы Пельтье – основа компактных холодильников, в первую очередь автомобильных. Их применяют и в миниатюрных сувенирах из области компьютерной периферии, и в производительных СО в качестве основных или вспомогательных компонентов. Именно о последнем варианте мы и поговорим более подробно.

Модули Пельтье в ПК: практика

Элемент Пельтье размещается между водоблоком и медной «буферной» пластинкой

При переходе к практической реализации СО на базе ТЭМ нужно сделать несколько оговорок, которые позволят правильно подобрать параметры итоговых конструкций. Нередко эксперименты новичков заканчиваются плачевно: либо температуры на «холодной» стороне модулей во время работы получаются выше, чем на горячей, либо системы демонстрируют откровенно слабые результаты даже по сравнению со стоковыми кулерами без элементов Пельтье. Причины зачастую кроются в неправильном расчете (или построении СО наугад). Дело в том, что любой ТЭМ имеет свои штатные характеристики, обычно выделяют два значения (рассмотрим их на примере модуля ТЕС1-12709 с заявленной максимальной мощностью 136 Вт), например, пишут, что ΔTmax Qcmax=0(°С) 66 и Qcmax ΔTmax=0(W) 89.2. Перефразируя данное выражение: модуль способен обеспечить максимальный перепад температур между сторонами, равный 89,2 ºС при отсутствии тепловой нагрузки и 0 ºС при наличии таковой на «холодную» сторону 66 Вт. Таким образом, полезная нагрузка модуля лежит в пределах от 0 до 66 Вт, в идеале – чем меньше – тем лучше и тем большую разницу температур обеспечит ТЭМ. В то же время любой модуль имеет другую характеристику – максимальную потребляемую мощность, которую тоже нужно отвести от него с помощью системы охлаждения. Для рассматриваемого ТЕС1-12709 Umax (В) равно 15.2 В, I max- 9 А. Следовательно, при указанных параметрах имеем энергопотребление 136,8 Вт, что, согласитесь, немало.

Система охлаждения должна успешно отводить тепло непосредственно от модуля (обеспечивая максимально возможную низкую температуру «горячей» стороны) и компонентов ПК. Примерный КПД такой системы можете вычислить сами – при полезной составляющей в 150–200 Вт (приблизительно столько выделяют современные разогнанные CPU) для получения хоть каких-то видимых результатов придется затратить не менее 600–800 Вт электрической мощности и отвести не менее киловатта тепловой. Именно поэтому производительные СО на базе модулей Пельтье не получили широкого распространения. Впрочем, прецеденты сравнительно успешной реализации гибридных кулеров известны, а мы попытаемся создать свои – маломощный и оптимальный. Чтобы избежать ограничений в виде недостаточного теплоотвода, на «горячую» сторону ТЭМ поместим производительные водоблоки, подключенные в контур СВО. Кстати, модули Пельтье нельзя устанавливать непосредственно на ядро/теплораспределительную крышку чипов – тонкая керамическая подкладка не способна поддерживать эффективную теплопередачу ко всем полупроводниковым парам, составляющим ТЭМ. Для этой цели лучше всего подойдет промежуточный «буфер» – медная пластинка толщиной 5–7 мм, полностью закрывающая поверхность модуля. К слову, оптимальный режим эксплуатации элементов Пельтье обеспечивается при пониженных напряжении и потребляемом токе. Приближение этих параметров к максимальным существенно повышает тепловую отдачу пластины, однако не так ощутимо – полезную составляющую.

Мы решили по максимуму охладить графический чип видеокарты Radeon HD 4350 и CPU Core 2 Duo E8500, попытавшись разогнать данные компоненты. Для отвода тепла от GPU использовались уже упомянутый ТЕС1-12709 (максимальная потребляемая мощность – 136 Вт) и самодельный медный водоблок, в паре с процессором работали ТЕС1-12726 (395 Вт) и один из лучших промышленных водоблоков Swiftech Apogee GT. Модули подключались напрямую к компьютерному БП в 12-вольтовую цепь. Применение киловаттного be quiet! Dark Power PRO BQT P6PRO-1000W давало все основания не переживать за недостаток мощности для питания ПК и элементов системы охлаждения. В контуре СВО трудились два «двойных» радиатора под 120-миллиметровые вентиляторы и помпа Hydor Seltz L30 (производительностью 1200 л/ч на холостом ходу).

Основа мощного чиллера – «бутерброд» из трех водоблоков и восьми ТЭМ, расположенных между ними

В случае охлаждения компонентов до температур ниже комнатных (в частности, ниже «точки росы») стоит ожидать появления конденсата на переохлажденных поверхностях. Понятно, что вода в таком виде является главным врагом пользователя, и ее выделение необходимо предупредить. Делается это путем тщательной теплоизоляции любых поверхностей (частей РСВ, околосокетного пространства с обеих сторон платы, собственно ТЭМ, теплораспределителя процессора и GPU) материалами, не пропускающими воздух. Лучше всего для этих целей подходит стандартный теплоизоляционный материал для труб водоснабжения (на основании вспененного каучука), специальные замазки, отдельные виды поролона, поставляемого в комплекте с компонентами ПК, на худой конец термопаста и бумажные салфетки. В последнем случае допустима эксплуатация ПК лишь для проведения кратковременных бенчинг-сессий. Теплоизоляция обеспечит повышение общего КПД установки.

Итоговые температуры, полученные в различных режимах работы компонентов, их сравнение с показателями, обеспечиваемыми исключительно системой водяного охлаждения, приведены в диаграмме. Как видите, модули Пельтье позволили понизить температуру компонентов ощутимо ниже комнатной (в зависимости от загрузки). В таких условиях не составило особого труда разогнать процессор до частоты 4,3 ГГц с повышением напряжения питания до 1,35 В, а GPU заставить функционировать на 800 МГц (штатное значение – 600 МГц). В то же время мы получили ощутимый нагрев СО тестового стенда (в корпусе ситуация усугубилась бы более существенно) и резкий рост уровня энергопотребления ПК (собственно, вся конструкция потребляет больше, чем отдельно взятый компьютер на базе компонентов тестового стенда). Подобное решение однозначно пригодится в зимнюю пору, однако летом вряд ли порадует большинство пользователей.

Готовы ли вы на такие жертвы ради достижения сравнительно низких температур на компонентах ПК? Решайте сами, но помните о базовых советах, приведенных в этой части материала, – они помогут правильно применить модули Пельтье на практике. Использование систем охлаждения на основе ТЭМ разумно и оправданно в случае с маломощными компонентами (чипсетами материнских плат, GPU низко- и среднеуровневых видеокарт). Не забывайте и о теплоизоляции охлаждаемых элементов – ведь конденсат является главным врагом системы во время экспериментов с ТЭМ.

Выводы

Подытоживая вышесказанное относительно особенностей работы модулей Пельтье и целесообразности их практического применения, повторимся: ТЭМ имеют упомянутые преимущества и недостатки, которые не позволяют дать однозначного ответа на вопрос: «А стоит ли…?» Их использование оправданно для отвода незначительных тепловых нагрузок (именно к таковым относятся компактные холодильники, термостатированные лазеры; СО для маломощных компонентов ПК – чипсетов и отдельных GPU).

На базе элементов Пельтье можно создавать различные самодельные охлаждающие и нагревающие устройства, существуют примеры успешной реализации маломощных генераторов. Но прежде чем заниматься изготовлением подобных конструкций, ознакомьтесь все же с теоретической составляющей – предварительная подготовка избавит от ошибок и сэкономит время в момент практического воплощения проектов.

Говорить о применении модулей Пельтье в ПК следует достаточно осторожно: прочитав о получении низких температур на охлаждаемых элементах, новички часто забывают о значительной потребляемой и выделяемой мощности подобных СО, не учитывают параметры и «запас прочности» отдельно взятой конструкции. ТЭМ заинтересуют в первую очередь оверклокеров, для которых любой выигрышный градус и каждый мегагерц важны. Рассматриваемые элементы – промежуточное звено между классическими системами водяного охлаждения и чиллерами или фреонками, работающими по принципу фазового перехода. Впрочем, применение ТЭМ отнюдь не назовешь простым, поэтому прежде чем приступать к серьезным экспериментам, тщательно взвесьте все «за» и «против».

Готовые СО на базе ТЭМ

Модули Пельтье используются производителями систем охлаждения для ПК в качестве основных и вспомогательных компонентов кулеров. Порой из этого получаются эффектные действенные устройства, иногда все выходит не так гладко, как изначально задумывалось. Мы решили вспомнить об основных СО, применяющих ТЭМ, которым прочили роль революционеров своего времени.

Thermaltake SubZero4G Один из первых кулеров с элементом Пельтье, наделавший сравнительно много шума в сфере охлаждения CPU (2003 год). Однако невысокий запас прочности, значительное по тем временам энергопотребление, громоздкость конструкции и шумность в работе не позволили ему закрепиться на рынке. Появись эта модель на год-два раньше – возможно, все обернулось бы иначе.

Titan Elena Суперкулер для видеокарт, построенный по тому же принципу, что и Titan Amanda: одна половина радиатора работает непосредственно на отвод тепла от GPU, другая охлаждает горячую сторону ТЭМ. В свое время оказался одним из лучших во время тестирования СО для графических адаптеров. (Мы писали о нем в «Домашнем ПК» в 2007 году.)

Swiftech MCW6500-T Самое мощное современное решение для охлаждения CPU, использующее элемент Пельтье. Представляет собой производительный водоблок, отводящий тепло от ТЭМ (около 400 Вт потребляемой электрической мощности), который, в свою очередь, создает оптимальный температурный режим процессора. Эта система способна обеспечить функционирование Core i7 на частоте порядка 4 ГГц при температуре около 0 ºС (режим простоя) и 20–30 ºС в режиме максимальной нагрузки.

Swiftech MCW60-T Аналогично процессорному решению представляет собой высокопроизводительный водоблок для графического адаптера, дополненный модулем Пельтье. В зависимости от TDP видеочипа способно удерживать его температуру на уровне комнатной или ниже.

Cooler Master V10 Элементы Пельтье этой СО охлаждают часть тепловых трубок. Подход достаточно интересный и правильный, применение модулей позволяет сбить пару-тройку градусов на процессоре. Однако экономическая целесообразность такого хода – под большим вопросом, ввиду того что V10 при существенной цене не в состоянии обогнать лучшие воздушные суперкулеры. Скорее всего, виноваты особенности конструкции и недостаточная мощность ТЭМ.

Titan Amanda Серия достаточно современных процессорных суперкулеров на тепловых трубках, использующих термоэлектрический модуль (2007–2008 гг). Часть радиатора отводила тепло непосредственно от ТЭМ, тогда как другая половина охлаждала греющийся компонент. Подобный подход к проектированию позволяет избежать резкой перегрузки СО вследствие превышения лимитов тепловыделения модуля Пельтье. Кулеры линейки Amanda демонстрировали отличные результаты с процессорами, обладающими сравнительно невысоким TDP.

XtremeLabs.org MONSTER T.E.C. Project

Владельцев СВО и тех, кто собирается обзавестись жидкостными системами, могут заинтересовать так называемые чиллеры на базе элементов Пельтье. В зависимости от типа подключения ТЭМ в контур они позволят немного понизить температуру теплоносителя, а при создании мощных СО даже обеспечат температуру хладагента, близкую к нулевой.

Известный нашим читателям энтузиаст Wehr-Wolf давно интересовался затронутой темой эффективного охлаждения компонентов ПК и их дальнейшего экстремального разгона. Начиналось все в далеком 2005 году с теоретических набросков, рассуждений и одного из главных компонентов системы – массивного «бутерброда», состоящего из больших водоблоков. Однако заброшенные на длительное время задумки удалось реализовать лишь совместно с автором данного материала, в середине этого года запустив энтузиастский проект XtremeLabs.org MONSTER T.E.C. Project.

Первый пуск ТЭМ-чиллера в полевых условиях

Принцип работы системы достаточно прост: модули Пельтье (8 ТЭМ с максимальной потребляемой мощностью 136 Вт каждый) охлаждают с двух сторон большой медный водоблок, а сами, в свою очередь, охлаждаются аналогичными водоблоками. «Холодный» и «горячий» контуры СВО полностью разделены между собой. Для питания такого количества ТЭМ в процессе первого запуска использовались два компьютерных БП с общей заявленной мощностью 1200 Вт, в качестве охладителя «горячего» контура выступала СЖО с двумя радиаторами под два 120-миллиметровых вентилятора каждый, прокачиваемая мощной помпой. Однако даже такой СВО оказалось недостаточно, и радиаторы пришлось продувать высокопроизводительными промышленными вентиляторами. В «холодный» контур были подключены помпа Hydor L20 II и водоблок Swiftech Apogee GT, охладителем выступал большой водоблок, контактирующий с «холодной» стороной ТЭМ. В результате первого эксперимента удалось добиться температуры воды в контуре порядке 5–7 ºС, при этом в качестве нагрузки для системы использовался процессор Core i7 965 Extreme Edition, разогнанный до частоты 4 ГГц.

С одной стороны, полученные результаты действительно впечатляют – подобные температуры при таких нагрузках способны обеспечить разве что чиллеры на основе систем фазового перехода, с другой – а стоит ли овчинка выделки? Чудовищная потребляемая мощность системы, громоздкая СО «горячего» контура, высокая общая стоимость оправдываются лишь концептуальным статусом XtremeLabs.org MONSTER T.E.C. Project, на данный момент находящимся в стадии доработки.

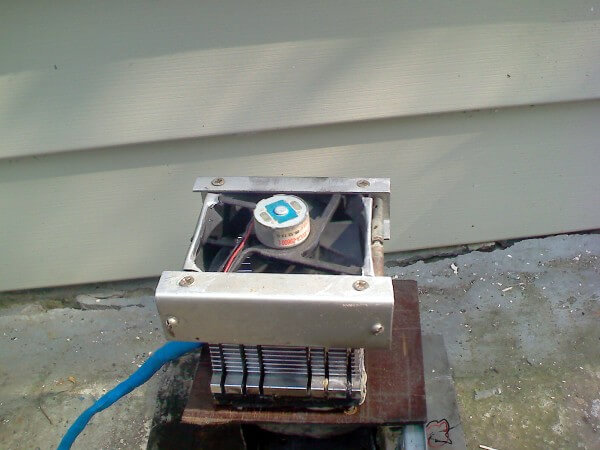

Мощный генератор на 12 элементах Пельтье

Лучшее время для работы термогенератора на основе элементов пельтье, это конечно же зима. Потому что их нужно хорошо охлаждать, чтобы хоть что-то получить.

В эксперименте с испытанием мощного генератора использованы 12 модулей Пельтье TEC1-12706. Самые дешевые и популярные, продаются в этом китайском магазине. Для него есть кулер охлаждения.

Охлаждение в показанном примере осуществлялось вентилятором мощностью 5,4 ватта, 12 вольт.

О том, что это такое элемент Пельтье, какие у него характеристики и как работает, конструкции рабочих моделей, описано в нескольких статьях на нашем сайте, которые вы легко сможете найти через строку удобного поиска.

Цель эксперимента узнать, какую максимальную мощность может выдать обычный китайский самый дешевый термоэлемент в зимнее время года.
Итак, с началом эксперимента печь растоплена, когда дрова немного разгорелись, термогенератор начал работать и запустился вентилятор. Он охлаждает холодную сторону термоэлементов. Схема простейшая. В конце видео показано, как собирается такой термогенератор.


В ходе эксперимента будет достигнуто максимальное напряжение холостого хода этого генератора. Потом при помощи потенциометра это напряжение будет понижено ровно вполовину. Тем самым уровняется сопротивление генератора и сопротивление нагрузки. Тогда в генераторе и в нагрузке рассеивается одна и та же величина мощности. Это даст 50 процентную мощность, точнее кпд 50% отдаваемой мощности. Это соответствует эффективности всего лишь 50%. Но зато выход такой мощности будет максимальным в таком соотношении. Но передача максимальной мощности имеет место только при таком соотношении!
По мере разогрева печи растет напряжение, выдаваемое электрогенератором. Вентилятор набрал обороты, это довольно мощный вентилятор мощностью 5,5 ватт. Поэтому часть мощности он будет отбирать на себя. Та мощность, которую сейчас будет определена, это будет полезная мощность. Больше 26 вольт напряжение не поднимается. Подключаем потенциометр и начинаем добавлять сопротивление.

generator_Peltier
Теперь плавно доводим напряжение до 13 вольт. Зафиксирована мощность 9 ватт. Пока шли настройки, генератор прогрелся и мощность упала на 1,5 ватт.
Кратковременно удалось получить до 9 ватт. Но потом мощность упала и остановилась в пределах 7,5 ватт. Но этот показатель держался стабильно. Этой мощности хватит для зарядки любого телефона, смартфона или планшета.

Из 12 элементов пельтье получается 0,5 ватт и более на один элемент. При температуре воздуха ноль градусов это неплохой показатель на воздушном охлаждении. При температуре -20 результат был бы на порядок выше. Поэтому вполне возможно получить даже до одного ватта на один элемент пельтье, но при большом морозе.
Теперь вентилятор будет подключен через ваттметр для того, чтобы посмотреть, сколько полезной энергии расходуется на его работу. Прибор показал 6 ватт. Если бы не этот вентилятор, можно было бы добавить еще 5-6 ватт к мощности этого термогенератора.
В продолжение эксперимента вентилятор планировалось отключить, чтобы охлаждение делать с помощью снега. После того, как вентилятор сброшен, радиатор будет обильно покрыт снегом. Однако, в эксперименте произошла неожиданная авария. После того, как был снят вентилятор, печка перегрелась и вышел из строя какой-то из элементов пельтье, расплавившись без охлаждения. В системе произошло разъединение контактов. Поэтому вентилятор является в данном устройстве полезным элементом. Для безопасности же необходимо использовать защитные решетки.

Вывод следующий: порядка 1 ватта на элемент пельтье можно получить при хорошем морозе. Есть места, например якутия или дальний север, температура доходит до минус 50 градусов цельсия. Так что там 1 ватт с элемента получить будет просто. Представьте, в юрте печка, а за ней стена размером 1 x 2 м. Теплый стороной внутрь печки, а холодный наружу, где мороз и ветер. С одного квадратного метра таких элементов можно снять до 0,5 киловатта электричества. То есть, с 2 квадратных метров можно получить до одного киловатта электроэнергии.

Такие мощные печи на основе элементов Пельтье производятся в России. Называются они “Электрогенерирующая печь Индигирка”. Купить их можно в этом магазине, скидочный промокод 11920924.

Конструкция такого термогенератора предельно проста. 12 самых дешевых китайских элементах пельтье зажимаются между двумя алюминиевыми радиаторами, которые должны иметь ровные, в идеале полированные, поверхности. Естественно, на каждую сторону термоэлемента наносится термопаста.  Скручиваем радиаторы болтами и соединяем проводами. Крепим кулер, желательно мощнее. Ну и сама печка. Это кусок оцинковки, лучше нержавейки. Крепится к горячему радиатору болтами. Потом делается дно с отверстиями 7-8 миллиметров для забора воздуха.

Есть продолжение этого эксперимента. Чтобы найти его, напишите в поиске по сайту:  Пельтье на воздушном охлаждении.
