Печка на солярке своими руками: инструкция + фото

Когда требуется обогреть небольшой дачный домик или гараж, оптимальным приспособлением станет автономная печь, функционирующая на солярке.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

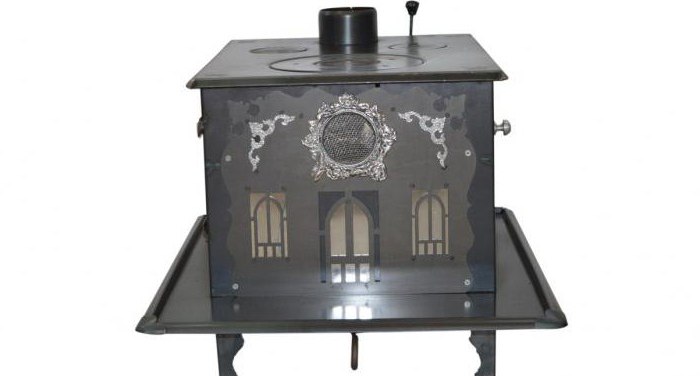

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Некоторые особенности такой печи

На форумах можно прочесть много положительных отзывов об этой модели, однако существует несколько особенностей при работе с ней. Среди них отмечают следующее:

• разжигать подобную печь лучше на улице, чтобы в комнате не скапливался едкий «аромат»;
• из-за наличия такого запаха не стоит обогревать жилое помещение подобным прибором на постоянной основе;
• интенсивная эксплуатация требует содержать горелку в чистоте, а также проводить смену фитиля.

Какие объекты можно обогревать чудо-печкой

Подобный агрегат используется для отопления следующих помещений:

• теплицы;
• парники;
• подвалы;
• цокольные этажи;
• дачные домики;
• гаражи;
• подсобки;
• мастерские;
• палатки;
• кабинки;
• жилые помещения.

Меры предосторожности

Использование печи, работающей на солярке, требует обязательного соблюдения правил техники безопасности. Особенно это касается гаража. Прежде всего, в нем стоит дорогой автомобиль и хранятся другие вещи, без которых трудно обойтись любому механику.

В гараже постоянно находятся горючие вещества. Прежде чем запустить в работу чудо-печь на солярке, нужно обязательно подумать о пожарной безопасности. Такое устройство является источником возникновения пожароопасной ситуации.

Печь на дизельном топливе запрещается устанавливать в местах постоянных сквозняков. Внутрь устройства не должны попадать легковоспламеняющиеся предметы.

Даже при ограниченной площади гаражного помещения вокруг такого обогревателя должно сохраняться полуметровое пространство.

Печь на солярке запрещается устанавливать возле горючих и воспламеняющихся веществ.

Для более высокой надежности и безопасности нужно иметь под рукой несколько автоматических углекислотных огнетушителей. Важно, чтобы объем газа, который способны выпускать эти устройства, превышал 1,5 площади гаража.

Баллоны весом 5 кг – оптимальный вариант. Они представлены разными видами и предназначены для различных целей. Для спокойной работы в гараже наиболее подходящими станут следующие модели:

• автоматические;
• углекислотные;
• энергонезависимые.

Если открыть кран таких огнетушителей, содержимое баллона не выльется: этому помешает специальная мембрана. В случае нагрева устройства до температуры более 70 градусов произойдет разворачивание этого элемента. Острие его проколет и выпустит газ наружу.

Принцип работы чудо-печи

В подобных устройствах загораются воздушная смесь и его пары. Конструкция агрегата состоит из нескольких частей:

• топливного бака;
• камеры сгорания;
• нагревательного элемента.

Солярка заливается в емкость, наблюдается выделение паров. При розжиге создается требуемая температура. Происходят вспышка паров и их дальнейшее горение.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

• бесшовный баллон, толщина стенок которого не превышает 1,5 см;
• дымоотводящие трубы диаметром более 10 см и длиной 4 м;
• емкость для хранения горючего объемом до 15 л;
• медные трубы;
• стальные уголки;
• болгарка;
• сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
5. Фитиль заменяет ветошь, которая пропитывается топливом.
6. Проводится монтаж дверцы.
7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
9. Для получения возможности готовить пищу трубка устанавливается сбоку.

Печка из стальных листов

Этот прибор состоит из двух емкостей, которые соединяются трубой больших размеров с множеством отверстий, так называемой фитильной чашей. Она служит дымоотводом и способствует поступлению воздуха.

В топливник солярка попадает самотеком. Здесь она нагревается и превращается в газообразную смесь.

ТЭНом, накаляющимся до температуры 800 градусов, служит спираль, расположенная вверху. Продукты химической реакции окисления вещества выходят через дымовой канал.

Такой самодельный прибор характеризуется компактностью, надежностью и экономичностью. Для его изготовления потребуется 5-миллиметровый стальной лист.

В трубе требуется сделать два колена, которые вставляются друг в друга. Они должны располагаться вдали от дверцы.

Топкой является нижняя емкость. Она же представляет собой бак для топлива. Чтобы заливать горючее, делается специальное отверстие. В целом такое устройство вмещает до 12 л солярки.

Труба и патрубок:

1. Верхняя часть конструкции имеет проем, к которому монтируется дверца. С помощью этого отверстия регулируется работа устройства, проводится контроль подачи воздуха и настраивается сила горения.
2. Труба и верхняя часть конструкции являются нагревательными элементами. Максимальная температура накаливания составляет 800 °C.
3. Сверху приваривается патрубок, на котором держится вытяжное оцинкованное изделие.
4. Для удобства очистки чудо-печи на солярке ее верхний элемент должен быть съемным.
5. Для нижней части верхнего сегмента используется стальной лист толщиной 6 мм, из которого вырезается круг диаметром 35,2 см.
6. Недалеко от торца в этой детали делается отверстие диаметром 10 см. Расстояние между серединой круга и проемом не должно превышать 11 см. Сюда же будут вставлены вытяжка и патрубок, представляющий собой металлопрокатное изделие длиной 13 см и диаметром 10 см.
7. Перегородка выполняется в виде прямоугольника из этого же листа размером 7х33 см.
8. Она приваривается к сделанному кругу рядом с проделанным отверстием. Сюда же устанавливается выхлопной патрубок.

Алгоритм создания трубы, предназначенной для горелки:

1. Внизу изделия, отступив 36 см, необходимо подготовить 48 отверстий диаметром 9 мм. Должно получиться 6 рядов с 8 дырочками. Между ними выдерживается шаг в 6 см.
2. Изготовленную трубу соединяют с верхней частью топливного бака. Обычно она представляет собой крышку, сделанную из стального листа, толщиной 4 мм. Ее необходимо установить ровно и очень плотно. Приваривать изделие не требуется.
3. Чтобы выхлопной патрубок выходил из бака, необходимо позаботиться о специальном отверстии.
4. Нижняя и верхняя части емкости соединяются без использования сварки. Детали должны иметь плотную посадку. Для этого сверху надевается кольцо размером 35,4 см.
5. Топливный бак приваривается к трубе с отверстиями. Для устойчивости к нижней части устройства с помощью сварки крепятся четыре ножки.

Похожие статьи:

какую выбрать и как изготовить своими руками

Те, у кого есть машина, понимают, что комфортный гараж – не роскошь, а необходимость. Нет ничего приятного в том, чтобы проводить ремонтные работы в холодном помещении, промерзая до самых костей. Повысить температуру в гаражном помещении возможно, если использовать гаражную печь. Один из вариантов – изготовление печи на солярке для гаража своими руками.

Типы гаражных печей

Гаражная печка может работать на:

• дизеле;
• твердом топливе;
• электричестве;
• газе.

Дизельные печи

Печки для гаража, работающие на дизеле, включают в себя топку и емкость для топлива. Дизель поступает в топку через форсунку. Устройство оснащено вентилятором, разгоняющим воздух и обеспечивающим горение.

Внимание! Дизельная печка может быть оборудована дымоходом. В таком случае требуется обустроить в гаражном помещении вентиляционную систему.

Дизельную печку возможно изготовить самостоятельно. Основное достоинство данного устройство заключается в малых габаритах и быстром нагревании холодного воздуха.

Твердотопливные

Принцип работы твердотопливных печек простой. В топке сгорают дрова, уголь, торф, после чего дым выводится через дымоход. Минусом считается необходимость выделения места для размещения топлива.

Электрические

Сюда причисляются тепловые пушки, электроконвекторы. Электрические печи малогабаритны, не нуждаются в дымоходной трубе. Минусы – большая стоимость, шумность работы.

Газовые

Баллон с газом подсоединяется к печи посредством шланга. Топливо, которое переработано, выводится через дымоход. Подобное устройство не нуждается в доступе к электросети, является мобильным. У определенных печей есть интегрированные датчики газа, перекрывающие подачу топлива при возникновении утечки.

Какую печь выбрать для гаража?

Выбирая гаражную печь, требуется принимать во внимание следующие характеристики:

• мощностные показатели;
• материал изготовления;
• стоимость.

Мощность

Наиболее экономичными устройствами с оптимальным КПД считаются булерьян и печи долгого сгорания. Одной «порции» топлива достаточно, чтобы полностью отопить гаражное помещение. В буржуйки, работающие на твердом топливе, нужно часто закладывать поленья. Худший вариант – устройство из кирпича.

Материал изготовления

Обычно печки изготавливаются из металла, чугуна. Устройства из кирпича не слишком распространены. Кирпич – дорогой материал, который, к тому же, снижает КПД. Однако печи из кирпича выглядят весьма эстетично.

Ценовая категория

Дешевле всего использовать собственноручно сделанные буржуйки из пустых баллонов, бочек, трубных изделий. Дороже прочих печек стоят булерьяны и кирпичные печи. Средняя ценовая категория – буржуйки из железа.

Как обустроить дизельную печь своими руками

Если нужно обогреть гаражное помещение, оптимальный вариант – автономная печка, работающая на дизеле. Ее возможно приобрести в магазине, однако, чтобы сэкономить деньги, автомобилист может сделать печку собственноручно.

Разбираемся с принципом действия конструкции

Принцип работы дизельной печки основан на сгорании солярки и ее испарений. Конструктивно устройство включает в себя:

• емкость для топлива;
• топку;
• нагревательный компонент.

Сначала производится заливка дизеля в бак. После этого начинают выделяться испарения. При розжиге создается нужная температура. Испарения вспыхивают и начинают гореть.

Необходимые материалы и инструменты

Основными материалами для изготовления дизельной печки являются металлические листы, уголки, трубные изделия, крепеж, баллон. Все зависит от того, печь какого типа решил изготовить автомобилист. Из инструментария потребуются:

• устройство для сварки;
• болгарка;
• гаечные ключи;
• приспособления для проведения измерений и разметки.

Сборка самодельной конструкции

Алгоритм действий, направленных на изготовление печки, зависит от выбранного автомобилистом типа конструкции.

Печка из старого газового баллона

Солярка подается самотеком. Источник горения и контур должны располагаться на одном уровне. Стены печи должны иметь маленькую толщину. Баллон разрезается болгаркой на одинаковые части. Одна часть будет служить крышкой, другая – топкой.

К топке посредством сварки присоединяются ножки из уголков. Вверху (на дистанции около 150 миллиметров от края) посредством сварочного аппарата создается паз, в который устанавливается дымоход длиной 400 и радиусом 10 сантиметров.

В корпусе проделывается паз и закрывается пластинкой. От области сварки отмеряется 10 сантиметров, создается маленький проем радиусом 1.5 миллиметра. Аналогично создаются еще 10 пазов (шаг – 0.5 сантиметра). В крышке проделывается паз радиусом 4 сантиметра.

Корпус из стальных листов

Алгоритм изготовления:

1. Создание емкости из стали толщиной 0.6 сантиметра.
2. Создание дверцы на изготовленной емкости.
3. Приваривание патрубка к верху емкости.
4. Изготовление стального круга радиусом 176 миллиметров.
5. Приваривание к кругу прямоугольной перегородки (700×3300 миллиметров).
6. Проделывание пазов (48 штук) в трубе.
7. Создание бака для дизеля.
8. Приваривание трубы к емкости для топлива.

Конструкция капельного типа

Здесь понадобится медицинская грелка. Алгоритм изготовления:

1. Установка Г-образной трубки в шланг грелки.
2. Переламывание шланга, фиксация его струбциной.
3. Установка регулировочного болта в области фиксации.
4. Размещение грелки на стене.
5. Создание пазов в бочке, установка дверцы.
6. Проделывание паза для дымохода.
7. Изготовление фитиля из ветоши, смоченной дизелем.

Первый пуск и тестирование установки

После изготовления печки нужно проверить, правильно ли она работает. Для этого:

1. Положите в бак бумажку, налейте солярку.
2. Подожгите дизель через 10 минут.
3. Убедитесь в том, что дым уходит в трубу, а не распространяется по гаражу. Подождите полчаса и оцените, насколько тепло стало в гаражном помещении.

Правила безопасной эксплуатации печи

Не помещайте легковоспламеняющиеся предметы около работающей печки. Разместите в помещении емкости с песком, огнетушители. Не оставляйте печку, которая работает, без присмотра. Обеспечьте доступ свежего воздуха в гараж

.

Как сделать чудо-печь на солярке своими руками

С наступлением холодов возникает проблема отопления временных жилых или подсобных помещений, в том числе и гаражей. Но решить ее можно легко, установив чудо-печь на солярке, которая, обойдется недорого, и сделать ее можно самостоятельно. Такие печи могут работать, как на солярке, так и на керосине, причем расход топлива небольшой.

Какие бывают чудо-печи

Существует два основных вида чудо-печек на солярке, которые можно сделать самостоятельно:

• Печь из баллона
• Печь из стальных листов

Так же печь может быть капельной, которая выполняется из тех же материалов, которые указаны выше. Мы рассмотрим оба варианта.

Вот несколько вариантов готовых самодельных печей:

Эта чудо-печь выполнена из металлических листов
Печь капельная из баллона, вариант изготовления которой будет рассмотрен ниже

Печь из отработанного газового баллона

Работать такие печи могут, как на дизтопливе, так и на керосине. В зависимости от модели, печи могут работать, при полной заправке бака, от 6 до 30 часов непрерывно и иметь мощность от 1,7-6 кВт. Также печь на жидком топливе имеет множества преимуществ, вот лишь некоторые из них:

• Во время эксплуатации не выделяются вредные и опасные газы и испарения.
• Такую печь можно оставлять в работающем виде без присмотра, так как она безопасна.
• Небольшой расход горючего материала вовремя работы.
• Печь компактная, поэтому не займет много места.

Инструкция по изготовлению чудо-печи

Самый простой способ изготовления самодельной печи на солярке — из газового баллона капельного типа, так как он найдется практически у каждого. На чертеже и пояснение к нему подробно показано, из чего будет состоять конструкция.

1. Отработанный газовый баллон.
2. Труба из стали диаметром 100 мм и толщиной 5 мм, через которую будут выводиться газы.
3. Труба с такими же характеристиками для теплообменника.
4. 4 мм лист из стали для перегородки между камерами сгорания и испарительной.
5. Еще один лист тех же параметров для козырька над теплообменником для повышения нагрева трубы.
6. Чаша испаритель.
7. Соединительная муфта.
8. Труба 0,5 дюйма для подачи топлива в камеру сгорания.
9. Шаровой кран, с помощью которого будет регулироваться подача топлива.
10. Огнеупорная труба для подачи топлива.
11. Резервуар для хранения отработки. В качестве емкости можно использовать любой баллон с интегрированным игольчатым вентилем.
12. Завихритель потока воздуха. Можно использовать 2 уголка шириной 55 мм, которые сварить между собой.
13. Канальный вентилятор.

Этапы сборки

Работа с баком

Чтобы безопасно работать с баллоном, необходимо слить остатки газа и конденсат. Для этого необходимо открыть вентиль, а отверстие намазать мыльной пеной. Если пена перестала пузыриться, значит, все газы вышли. Затем скручиваем вентиль. На многих баллонах они не съемные. Тогда необходимо в днище просверлить небольшое отверстие и слить всю имеющуюся жидкость. После этого баллон необходимо промыть водой.

Затем в баллоне нужно сделать два отверстия: первое — 200 мм, второе — 400 мм, при этом между ними должна остаться перемычка в 50 мм. На фото показано, как они должны выглядеть. Отрезанные части не выбрасываем, они пригодятся в качестве дверей, которые необходимо будет приварить на петли к баллону.

Разделяем камеры

Переходим к изготовлению перемычки, которая будет разделять камеру сгорания и теплообменник. Для этого нам потребуется лист, из которого нужно вырезать круг, так, чтобы он соответствовал внутреннему диаметру баллона (приблизительно 294 мм). Затем в самом кругу, в середине, вырезаем еще одно отверстие для трубы. Отверстие должно быть не менее 100 мм.

Делаем горелку

Берем трубу длинной 20 см и с толщиной 4 мм, и сверлим в одной части (нижней) отверстия диаметром 19 мм. После сверления, с внутренней стороны необходимо зачистить все заусенцы, иначе на них будет оседать копоть и сажа, что приведет к сужению внутреннего диаметра горелки.

На эту трубу, надевается кольцо, которое вырезали из листа, и хорошо привариваем, чтобы не было отверстий.

После этого конструкцию нужно установить во внутрь баллона и тоже приварить по всему периметру.

Делаем испарительную чашу

В качестве чаши можно взять любую емкость, которая имеет толстые стенки и не деформируется при высоких температурах, но проще всего использовать старый тормозной диск. Главное, чтобы он был выполнен из жаропрочных материалов, например чугуна. На диск необходимо наварить дно и крышку.

Наверху крышки наваривается штуцер, который будет объединяться с трубой горелкой посредством муфты наибольшего размера.

Делаем систему подачи топлива

Чтобы сделать систему подачи топлива необходимо вставить на 0,5 дюйма трубу в отверстие под углом 40 градусов и приварить к корпусу чудо-печки. В каком месте сверлить отверстие для трубы, разницы нет, так как чашу можно повернуть в любую сторону.

Чтобы отметить дальность вылета, муфту необходимо опустить на окончание трубы.

Обрезаем трубу при помощи болгарки так, чтобы на конце получился носик. Такая форма будет способствовать более удобному поступлению топлива.

К трубке необходимо прикрутить кран, который предназначен для использования в случае поломки, для перекрытия подачи топлива.

Делаем теплообменник

Трубу нужно врезать в корпус конструкции горизонтально. Затем на трубу сверху нужно приварить стальной лист, это будет отражающий экран.

Для того чтобы прогонять воздух по теплообменнику используется завихритель, который необходимо вставить в трубу теплообменника. Сделать завихритель можно из 2-х, сваренных между собой, угольников, которые должны быть размером 300 на 50 мм.

Самодельная печь на солярке готова, в итоге у вас должна получиться вот такая конструкция.

Так же делают печь на дизельном топливе или отработке. Для этого вам потребуется только сменить топливо.

Печь из железных листов

Кроме печи из газового баллона, печь можно сделать из железных листов, которая будет выглядеть так:

На чертеже подробно расписано, как можно сделать печь из железа. Форма может быть совершенно любой.
Вырезать детали для печи удобнее при помощи болгарки, а для того, чтобы собрать конструкцию полностью потребуется сварка.

В первую очередь необходимо приварить ножки к дну резервуара для масла. Затем приваривается дно и резервуар.
Далее вставляем верх резервуара с отверстием для трубы, который должен плотно входить в резервуар. Не забываем, что на верхней крышке, кроме отверстия для трубы, необходимо сделать дополнительное отверстие, куда будет вливаться солярка или другое топливо и делаем крышку для него. Трубу так же крепим с помощью сварки.

Верхний резервуар собираем в соответствии со схемой и тоже привариваем к трубе, а на его верху вваривается еще одна труба.
Изготовление такой печи весьма простое и, если четко следовать схеме, то на ее изготовление уйдет минимум времени.

Простая и эффективная печь на солярке готова, теперь ее осталось только установить в помещении и проверить на работоспособность и качество сваренных швов.
Установив в помещение одну из видов печей, вы всегда будете в тепле и при этом, вам не придется тратиться на топливо.

Как изготавливается печка на солярке своими руками? — Все о печи в доме

Печь на солярке устанавливается в зданиях, где нет электричества или дров. К таким зданиям можно отнести дачные участки, которые располагаются далеко от городских центров. Иногда бывает затруднительно найти обыкновенные сухие дрова, не говоря о том, что в таких населенных пунктах не подключены подстанции. В данном случае лучше всего изготавливать печь на солярке своими руками. Ее использование предполагает наличие помещения, которое хорошо проветривается.

Рисунок 1. Схема конструкции печи на солярке.

Как изготавливается печь на солярке?

Печь такого типа идеально подходит для того, чтобы отапливать следующие помещения:

• теплицы;
• подвалы;
• дачные участки;
• гаражи;
• жилые помещения.

Прежде чем монтировать печь, следует ознакомиться с правилами пожарной безопасности:

1. Аппарат не может монтироваться в местах, где есть сквозняки.
2. Не допускается устанавливать конструкцию на участках, где внутрь устройства могут попадать предметы, которые легко воспламеняются.
3. Вокруг печки понадобится предусмотреть наличие минимум 0,5 м свободного пространства.
4. Устройство не может работать, если поблизости находятся горючие вещества.

Элементы, которые понадобятся для сооружения конструкции:

Рисунок 2. Схема сборки печи на отработке.

1. Листовой металл.
2. Сварочный аппарат.
3. Газовый баллон.
4. Медицинская горелка.
5. Медная труба.
6. Резиновый шланг.
7. Струбцина.
8. Винты.
9. Дрель.
10. Патрубок.

Вернуться к оглавлению

Принцип работы печи на солярке

Для того чтобы изготовить печь на солярке, прежде всего необходимо разобраться с ее устройством. Схема конструкции изображается на Рис. 1.

Объем бака печи рассчитывается на 2 л солярки. В процессе работы конструкция не будет выделять дым и сажу. Дым и вредные выхлопы будут выделяться только в процессе розжига, потому его лучше всего осуществлять на улице. Помещения, в которых находятся эти печи, должны хорошо проветриваться.

Из топливного бака в фитильную чашу керосин будет поступать самотеком. Для того чтобы дозировать количество топлива, следует выполнять его регулировку. В фитильной чаше топливо будет греться, в результате чего получится газообразная смесь, которая будет поступать в камеру сгорания, после чего сгорать. В камере сгорания предусматривается компактное размещение всех элементов. Это обеспечивает равномерное горение топлива. В верхней части камеры сгорания размещается спираль, которая нагревается до 800°С.

Результаты работы будут удаляться через дымоход, который понадобится оборудовать.

Рисунок 3. Чертеж печи из газового баллона.

Самый большой аппарат подобного типа, который можно изготовить своими руками, имеет массу 6 кг.

Современные печки на солярке являются безопасными и экономичными конструкциями. В их камере сгорания полностью сгорают горючие соединения.

Такая печь имеет большое количество преимуществ. В процессе постоянного горения печка не будет выделять вредных паров и газов. Использование печки на керосине является безопасным, конструкцию можно оставлять без присмотра. Солярка — это топливо с высокой плотностью, потому ее расход в процессе работы аппарата будет незначительным. В солярку можно добавлять биотопливо (к примеру, растительное масло). Высокая эффективность и мобильность — основные преимущества конструкции подобного типа.

Преимуществом является и то, что верхний модуль конструкции может использоваться для приготовления пищи.

Недостатки у печи тоже есть, но они незначительные: присутствует прямая зависимость стоимости топлива от стоимости сырой нефти.

Если было принято решение сделать своими руками печь на солярке, то она может работать по такому же принципу.

Вернуться к оглавлению

Технология сооружения печи на солярке: существующие варианты

Схема работы печи на отработанном масле.

Конструкция, которая собиралась вручную, способна больше экономить топливо, чем аппарат, который можно купить в магазинах. Есть возможность создать конструкцию, которая будет подходить для имеющихся условий эксплуатации.

На сегодняшний день существует достаточно большое количество инструкций по изготовлению устройств подобного типа. В этих руководствах подробно описывается процесс сборки печки на солярке. Выбрать из них достойный вариант достаточно сложно, потому как каждая из конструкций имеет свои преимущества и недостатки, а также ориентируется на использование в определенных условиях эксплуатации.

Пользуется популярностью печка, которая изготавливается из газового баллона. Чертеж печки можно увидеть на Рис. 3. Если соблюдать все существующие нормы и правила, то конструкция полностью удовлетворит всем требованиям пожарной безопасности. Если будет необходимость, устройство можно оснастить системой нагрева воды. При сильных морозах аппарат сможет поддерживать комфортную температуру в доме.

Хорошим вариантом для маленьких помещений является капельная печка. Ее можно изготовить достаточно быстро и просто. Аппарат чаще всего используется для отопления палатки для туристов. Для того чтобы сделать ее своими руками, необходимо:

1. Взять медицинскую горелку, емкость которой около 2 л.
2. Далее к шлангу из резины, который имеется в горелке, понадобится подсоединить медную трубку небольших размеров, которая изгибается под прямым углом.
3. Резиновый шланг следует согнуть пополам.
4. В место сгиба устанавливается струбцина, которая оснащается винтом. Это нужно сделать для того, чтобы регулировать подачу топлива в горелку.

Схема монтажа трубы.

Для того чтобы изготовить большие капельные печки, следует использовать листовой металл. В данном случае труба будет располагаться далеко от дверки. Труба состоит из двух колен, которые вкладываются друг в друга. Следует понимать, что главный принцип работы такой печи — поэтапная подача керосина в топливный отсек. Это дает возможность соорудить печки различных конструкций.

Другой вариант изготовления — сборка печки из нескольких емкостей, которые соединены между собой с помощью трубы, в которой проделывается большое количество отверстий. Емкость, которая располагается в нижней части конструкции, будет служить как топкой, так и баком для топлива. В большинстве случаев аппарат вмещает до 12 л топлива. Для изготовления корпуса необходимо использовать листовой металл толщиной 5 мм или более. Такой материал имеет длительный срок эксплуатации и не будет прогорать.

В верхней части конструкции следует проделать отверстие, которому необходима крышка. Такое отверстие будет и регулятором работы оборудования для отопления. С его помощью может контролироваться поступление кислорода в необходимом количестве, а также определяться сила горения топлива.

Соединительная трубка и верхние элементы самодельной печки на солярке также работают в качестве нагревательных. При сильном нагреве они способны нагреваться до 800°С. Именно по этой причине важно соблюдать правила пожарной безопасности в процессе изготовления и эксплуатации устройства.

В верхней части устройства приваривается патрубок. На нем в дальнейшем будет закрепляться труба для вытяжки. Для того чтобы ее изготовить, следует использовать оцинкованную сталь. Во время использования она будет нагреваться до 250°С. Если в планах эксплуатировать печку такой конструкции в гаражном помещении, то верхнюю ее часть следует делать съемной, чтобы облегчить процесс чистки аппарата.

Пример готовой конструкции можно увидеть на Рис. 2.

Вернуться к оглавлению

Рекомендации по использованию печки на солярке

1. Чтобы быстро удалять продукты сгорания, дымоход должен иметь длину более 4 м.
2. Для работы устройства может использоваться отработанное масло.
3. Раз в 10 дней необходимо производить чистку конструкции от отходов.
4. Допускается использовать отработанное масло или солярку исключительно хорошего качества.
5. Для быстрого розжига следует в нижний резервуар поместить газету, после чего залить ее соляркой и подпалить. Процесс горения длится 5-10 мин, после этого солярка выгорает полностью. Время от времени понадобится добавлять по 5 л топлива.

Печка на солярке, которая изготавливалась своими руками, может значительно отличаться от конструкции, которая могла бы быть приобретена в магазине. Связано это с тем, что произвести все расчеты по такой печке нельзя в домашних условиях, поэтому проще всего доработать магазинный вариант, оборудовав устройство капельницей. Это приспособление, которое будет время от времени добавлять топливо в печь.

Дизельная печка для отопления. Печь на солярке

Небольшая дизельная печка может стать отличным решением, когда необходимо обогреть хозяйственные помещения по типу дачного домика или гаража. В этом случае можно прибегнуть к одному из вариантов. Первый предполагает приобретение заводской модели, тогда как второй – самостоятельное изготовление.

Для того чтобы выполнить печь самостоятельно, вовсе нет необходимости подготавливать огромное количество материалов. Будет достаточно одного газового баллона или трубы большого диаметра.

Чудо-печь на дизельном топливе

Маленькая дизельная печка характеризуется низким расходом топлива. Например, если тепловая мощность равна 2,5 кВт, то в час будет израсходовано всего лишь 0,2 л дизеля. Сама конструкция имеет компактные размеры, вес некоторых моделей составляет 10 кг или меньше. Конструкция довольно проста, она состоит из:

• металлического корпуса;
• открытого резервуара;
• топливного бака.

Для того чтобы топливо не поступало из бака постоянно, выходной патрубок имеет специальный клапан. Довольно простая горелка работает за счет топлива и имеет вид фитиля, нижняя часть которого погружена в резервуар с горючим. Когда вентиль открывается, топливо подается в рабочую емкость, фитиль начинает впитывать топливо. Через некоторое время дизельная печка разжигается, прогревается и начинает работать в обычном режиме.

Наиболее часто производители помещают над горелкой решетку, чтобы при необходимости у пользователя была возможность подогреть воду в ведре или кастрюле. В качестве примера такого оборудования можно рассмотреть «Солярогаз ПО-1.8». Эта модель печи имеет мощность в 1,8 кВт и изготавливается в России. Такая дизельная печка должна эксплуатироваться по определенным правилам. Например, для того чтобы исключить едкий запах, розжиг следует осуществлять на улице.

На постоянной основе такое оборудование лучше не использовать, ведь в этом случае вы тоже столкнетесь с едким запахом. Но интенсивная эксплуатация всё же возможна, для этого нужно будет менять фитиль и чистить горелку.

Самодельные дизельные печи

Автономная печка дизельная может быть изготовлена вами самостоятельно. Сегодня такие агрегаты являются одними из самых распространенных, ведь они способны работать на солярке и отработке. Печь имеет в составе две бочки, которые могут иметь прямоугольную или цилиндрическую форму. Для нормального функционирования их следует соединить перфорированным цилиндром.

В нижней емкости будет происходить испарение и горение жидкого топлива, тогда как в верхней – дожигание. В соединительной трубе следует проделать отверстия, которые будут служить для поступления вторичного воздуха. Такая автономная печка дизельная работает за счет естественной подачи кислорода, что вызывается тягой дымохода.

Распространенность оборудования объясняется простотой изготовления. Для сборки будет необходимо подготовить любой металл, который в хозяйстве найдет каждый мастер. Греет такая печка очень хорошо, особенно положительно проявляет себя при работе на солярке. Но есть и недостатки, которые выражены в выделении едкого запаха в процессе эксплуатации. Из-за этого в жилых зданиях такие устройства не используются.

Меры пожарной безопасности

Если дизельная печка для гаража вами будет использоваться, вы должны помнить о том, что она может представлять пожарную опасность. Когда в горючее попадает некоторая часть воды, в перфорированной трубе могут начать возникать хлопки, которые достигают внушительной силы. Именно поэтому последствием могут стать брызги горящего масла, которые попадают через отверстия в трубе. В этом случае масло может вызвать пожар.

Разновидности печей на дизельном топливе

Дизельная печка для гаража представлена сегодня двумя разновидностями:

• агрегаты прямого нагрева;
• оборудование косвенного нагрева.

Иногда такие устройства называются буржуйками, а также снабжаются вентиляторами. Если речь идет о прямом нагреве, то приборы лишены дымохода, что делает их не очень удобными для обогрева небольшого помещения.

Косвенный нагрев – это довольно удобно, поэтому такие приборы обрели популярность у владельцев гаражей. Топливный бак и камера сгорания работают по простому принципу, который заключается в том, что через форсунку бака жидкость поступает в камеру, где сгорает при помощи воздуха, подаваемого вентилятором. Воздушные потоки проходят через теплообменник и направляются через сопла в помещение. Такая печь на солярке может иметь в составе:

• регулировочный винт;
• корпус;
• горелку;
• съемный бак;
• сменный блок;
• решетку;
• отражатель.

Съемный бак обычно дополняется клапаном, тогда как сменный блок – фитилем.

Дополнительные особенности печи на дизельном топливе

Печь на солярке современного типа имеет систему контроля пламени, которая отключает перегретый прибор. Подобные устройства подходят для обогрева бытовок, дачных домиков, торговых объектов, гаражей, строительных площадок и пунктов охраны. Мобильные печи незаменимы, когда есть необходимость обогреть помещение в аварийном состоянии.

Такая печка на дизельном топливе может быть взята вами в поход. Ведь не всегда есть возможность и желание разводить костер. Однако важно помнить о том, что подобная конструкция обязательно должна устанавливаться в помещениях с хорошей вентиляцией, ведь в атмосферу будет попадать огромное количество дыма.

Самостоятельное изготовление печи на дизельном топливе

Для того чтобы выполнить печь, которая будет работать за счёт дизельного топлива, необходимо подготовить не только листовой металл, но и:

• стальные уголки;
• трубу;
• электрический инструмент;
• сварочный аппарат.

Толщина стальных уголков может изменяться в пределах от 4 до 5 мм, тогда как металлическая трубка будет обладать толщиной от 25 до 30 мм. Дизельная печка для дачи может быть выполнена в форме прямоугольника. В этом случае листы раскраиваются и свариваются между собой. Понадобится верхняя часть, дно, боковые и задняя стенки.

На лицевой панели следует расположить дверку для топочной камеры и поддувало. На первом этапе привариваются боковые части. Они должны располагаться вертикально, это следует проверить с помощью угольника или уровня. Прихватив элементы в нескольких местах, нужно убедиться в их правильном расположении. Как только будет приварена задняя стенка, все внутреннее пространство необходимо поделить на 3 части:

• зольник;
• топку;
• дымооборот.

Изнутри, по бокам привариваются уголки, а для решетки необходимо подготовить полоски. Расстояние между пластинами составит 5 см. Сверху привариваются металлические пруты, на которых следует расположить отражатель. Он будет иметь вид металлического листа. Отражатель должен быть съемным.

Рекомендации мастера по проведению работ

Когда приваривается крышка, важно предусмотреть отверстие для дымоходной трубы. На следующем этапе вырезается и приваривается верхняя перемычка, она должна быть расположена на уровне колосниковой решетки. По поводу размеров дверок задумываться слишком долго не стоит.

Конструкция устанавливается на ножки. Их выполняют из металлической трубки, диаметр которой составит 10 см. Дымоход изготавливается из 15-см трубы. Его следует вывести наружу, проделав отверстие в стене. Переходы могут составить угол в 45 °, горизонтальных участков быть не должно.

Особенности изготовления печи-капельницы на дизельном топливе

Автономное отопление в гараже может быть обеспечено еще и за счёт печи-капельницы, которая является самой безопасной. Изготовить ее можно из старого газового баллона или металлической трубы большого диаметра. На дно устанавливается чаша, в которой будет происходить сжигание горючего.

Через вертикальную перфорированную трубу будет поступать кислород, благодаря этому обеспечивается первичное горение паров и дожигание пиролизных газов. Топливо будет капать в чашу, проходя по металлической трубке. Для этого бак с горючим устанавливается выше и немного в стороне. Это позволит исключить пожар.

Заключение

Печи на солярке сегодня достаточно распространены, ведь они могут быть не только приобретены в магазине, но и изготовлены самостоятельно. Если вы решили выполнить такое оборудование своими руками, то его следует дополнить смотровым люком, который располагается в нижней части корпуса. В верхней зоне должна быть крышка. Она требуется для того, чтобы пользователь смог наблюдать за процессом горения.

Особенности изготовления печи на солярке своими руками

[содержание]

Изготовленная своими руками печь на солярке может использоваться для обогрева дома, дачи. Но чаще такая печь используется для создания тепла в нежилых помещениях, например, гаражах. В отдаленных от больших городов местностях актуальна проблема доступности энергоресурсов, поэтому самодельные печи на доступном топливе пользуются особой популярностью.

Достоинства и особенности

Печи на дизельном топливе имеют ряд достоинств:

• Высокая эффективность (КПД достигает 92%).
• Не нужно постоянно доливать топливо, солярка горит медленно, так как имеет высокую плотность.
• Экономичность. Небольшой расход топлива.
• Топливо сгорает полностью, поэтому печь не нуждается в обслуживании. При горении не выделяются вредные газы, отсутствуют испарения.
• Не нужны разрешения на установку и использование печи (как при использовании печей на газу).
• Можно предусмотреть конструкцию печи такой, чтобы верхнюю поверхность использовать в качестве варочной, для приготовления пищи. Иногда используются печи на солярке для дачи для обогрева помещения и приготовления пищи.

Основное условие использование печей на солярке – хорошая вентиляция помещения. Наибольший объем выхлопных газов образуется в самом начале работы печи, при розжиге, поэтому предпочтительнее делать печь переносной, чтобы разжигать ее можно было на улице. Вес самодельной печи зависит от формы и материалов, из которых она изготовлена.

Техника безопасности

При использовании печи обязательным является соблюдение ряда правил:

• Не использовать печь в помещениях без вентиляции, на сквозняке.
• Не хранить рядом с функционирующей печью горючие вещества.
• Обеспечить вокруг печи свободное пространство в радиусе 0,5 метра.
• Не работать, не оставлять легковоспламеняющиеся вещества рядом с печью.

Изготовление

Существует несколько вариантов изготовления печи на солярке своими руками. Самый простой из них – переносная капельная печь. Изготавливается достаточно быстро, занимает немного места. Можно переносить с места на место, благодаря чему этот вариант печи является одним из самых популярных. Переносную печь часто используют туристы в походах.

Для капельной печи понадобятся:

• Грелка медицинская объемом 2 литра. Продается в любой аптеке.

• Струбцина с винтом, небольшого размера.

• Металлическая емкость (бочка, баллон).
• Медная труба.
• Труба для дымохода.
• Сварочный аппарат.
• Болгарка.

Работа по изготовлению печи выполняется в следующем порядке:

• К резиновому шлангу (длина его обычно около 2 метров) от грелки присоединяют медную трубку подходящего диаметра длиной около 1,5 метра. Трубку сгибают на 90 градусов. Резиновый шланг нужно согнуть пополам и на место сгиба установить небольшую струбцину с винтом. Грелка играет роль топливного бака. Топливо из грелки по резиновому шлангу, а затем по медной трубке поступает в топку. Подача топлива регулируется с помощью винта на струбцине. Солярка должна капать (отсюда название – капельная печь). Грелку вешают на стену подальше от печи во избежание воспламенения.
• Для корпуса печи используют какую-либо емкость из металла, бочку или старый баллон. Сбоку выпиливают небольшой проем для дверцы. Поддувало в печи не нужно, так как самодельная печь – конструкция не герметичная.
• В корпус вваривают трубу-дымоход. Длина трубы – не менее 4 метров. Если дымоход расположить сбоку, то верхняя поверхность может использоваться как варочная.
• В корпусе печи делают отверстие для медной трубки, по которой будет поступать топливо в топку. Располагают его ближе к дверце, дальше от дымохода.
• В топку на огнеупорный кирпич укладывают ветошь, предварительно скрученную проволокой в форме брикета и пропитанную соляркой. Другой вариант – в топку устанавливают чашу, наполненную соляркой. Выход медной трубки внутри печи должен находиться над чашей.

Другой распространенный вид самодельной печи на солярке – печь, состоящая из двух емкостей, соединенных перфорированной трубой. В нижнюю емкость заливается топливо. Над ним помещают нагревающуюся спираль. От спирали нагревается солярка и переходит в газообразное состояние. В верхнюю камеру поступают пары, которые в ней сгорают.

Для изготовления такой печи нужны два металлических бака, металл для приваривания крышек, заслонки, болгарка, сварочный аппарат, уголки, которые привариваются и служат ножками печи, труба для дымохода.

Печи можно изготовить разного размера, веса в зависимости от цели и условий использования.
