Паяльник на 12 вольт от прикуривателя – Паяльник 12 вольт, который можно подключать к гнезду прикуривателя автомобиля

Паяльник 12 вольт, который можно подключать к гнезду прикуривателя автомобиля

Для пайки радиоэлектронных схем часто приходится соблюдать особую осторожность при нагреве выводов полупроводниковых элементов. Они бывают очень требовательны к температуре.

К тому же, иногда при отладке какой-либо схемы приходится производить пайку при подключенном питании. В этом случае использовать обычный паяльник, питающийся от сети 220 Вольт, опасно. Для таких случаев лучше применить электропаяльник, который работает от напряжения 12 вольт.

Основные свойства

Паяльник, рассчитанный на 12 Вольт, может работать как от переменного тока, так и от постоянного.

Работающий на постоянном токе паяльник может быть подключен даже к бортовой сети автомобиля, при условии, что мощность его не будет превышать расчетную мощность автомобильной электропроводки.

В продаже есть немало конструкций паяльников, использующих низкое напряжение. Отличить их можно по обязательной надписи на корпусе, на упаковке.

Это напряжение должно быть указано и в технических характеристиках инструмента. При наличии ненужного паяльника на 220 вольт, можно изготовить 12 вольтовый самостоятельно.

Переделка старого паяльника

Для того чтобы переделать стандартный паяльник, нужно разобрав его, удалить нагревательный элемент. Вместо него, на слюдяной подложке нужно намотать нихромовую нить толщиной 0,02-0,20 мм. Нить можно извлечь из какого-либо отслужившего свой срок электроприбора, например, фена.

Длина нити подбирается экспериментально в зависимости от толщины и требуемой степени нагрева паяльника. При намотке нити необходимо следить за тем, чтобы витки не соприкасались друг с другом.

Последовательность работ такая:

  • после подбора длины проволоки витки фиксируют при помощи какого-либо термостойкого клея;
  • нить с двух концов подключается проводами к источнику питания. Им может быть преобразователь на 12 вольт, аккумулятор для электроинструмента или автомобильный аккумулятор;
  • корпус нового паяльника на 12 вольт необходимо собрать и он ничем не будет отличаться от прежнего.

Чтобы случайно не включить инструмент в сеть 220 вольт, на ручке рекомендуется сделать броскую, хорошо видимую надпись – «12в».

Из резистора

Можно изготовить миниатюрный самодельный паяльник на 12 вольт, используя постоянные металлопленочные резисторы, например, МЛТ-2 мощностью 2 Вт.

Они работают даже с перегрузкой до 6-10 раз, поэтому несложно добиться от них мощности до 12-20 Вт. Но значительная ее часть будет растрачиваться на теплообмен с воздухом из-за сравнительно большой площади поверхности резистора. Для изготовления понадобится резистор с номиналом 24-27 Ом.

Один из его достаточно толстых выводов послужит жалом паяльника, второй – контактом для провода питания.

Корпус резистора около контакта-жала нужно зачистить от краски и плотно обмотать вторым питающим проводом. Рабочая схема паяльника готова.

Остается только поместить ее в корпус, которым будет удобно пользоваться. Для этого резистор оборачивают термостойким теплоизолирующим материалом, например, стеклотканью, и помещают в пластиковую трубку подходящего диаметра.

Использование в автомобиле

В современных автомобилях осталось мало таких узлов и деталей, которые можно самостоятельно, вне гаража или мастерской подвергнуть ремонту. Скорее всего, это могут быть поврежденные на сгибах жгуты проводов.

Такие неисправности устранить несложно прямо в дороге. Достаточно снять лишнюю изоляцию и скрутить провода, защитив потом скрутку изоляционной лентой.

Но проводка автомобиля работает в очень тяжелых условиях. Она подвержена воздействиям вибраций, частому изменению температуры и влажности, особенно в зимнее время.

В таких условиях контакт в скрутке может быть утрачен, а при использовании обычной однопроводной электрической схемы потеря контакта может непредсказуемо отразиться на поведении автомобиля.

Для предупреждения этого нежелательного явления скрутку рекомендуется пропаять. Для этого и понадобится автомобильный паяльник, работающий от прикуривателя.

Практически все прикуриватели автомобилей запитаны линией проводов, рассчитанной на ток до 15 А. Этого вполне достаточно, чтобы подключить паяльник мощностью до 100 Ватт. А больше вряд ли потребуется. Переделывают и сам прикуриватель в пальник. Получается миниатюрный инфракрасный фен.

В автомобилях более раннего производства пайка может понадобиться для ремонта монтажных блоков реле и предохранителей, для припаивания клемм к проводам, переломанным в процессе использования.

Инфракрасный паяльник из автомобильного прикуривателя своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто занимается пайкой.
В ней Роман, автор YouTube канала «все идеи», покажет, как он изготовил инфракрасный паяльник из автомобильного прикуривателя.

Инструменты, использованные автором.
— Лабораторный блок питания
— Ручная тепловизионная камера
— Ножницы
— Стамеска
— Шуруповерт, сверла
— Отвертка.

Материалы.
— Автомобильный прикуриватель
— Медный лист толщиной 0,5 мм
— Пара болтиков, шайб и гаек М3
— Провод.


Процесс изготовления.
Первым делом, Роман разбирает прикуриватель.

Именно эти детали, которые находятся у автора в руках, и будут нужны для самоделки. Это керамический изолятор и нагреватель.


Вот на такие детали «разложился» прикуриватель.

Затем, на медном листе чертит контур нагревателя, и вырезает детали.


Первая заготовка это минусовая контактная шайба. У автора не нашлось подходящего сверла и центральное отверстие он пробил скругленной стамеской.

А с плюсовым оказалось проще — отверстия он просверлил при помощи шуруповерта.


Вот из этих деталей и будет собираться паяльник.

Наживляет болтик, устанавливает минусовую контактную площадку, надевает керамический изолятор.

Далее, надевает положительную контактную площадку на центральный винт, накручивает гайку и зажимает изделие круглогубцами (явно других не было).

Практически все готово, накручивает ручку.


Остается подключить провода питания, зажимает их винтами. Внимание, полярность Роман перепутал.

Здесь он уже исправился с полярностью. Подключает крокодилами к блоку питания и выставляет ограничение по току 3,85 Ампера. Напряжением будет регулировать мощность.

А сейчас пришло время проверить, какую же температуру способен выдать данный нагреватель. Напряжение 12 Вольт, ток 3,8 Ампер.
Для этого Рома проверит возможности тепловизионной видеокамеры. Максимальные показания достигают 301 градуса Цельсия.

При этом спираль даже не очень сильно нагрета.

Надо теперь проверять на практике. С элементами SMD (поверхностного монтажа) проблем никаких.


Небольшой транзистор и конденсатор отпаиваются за несколько секунд.

Присутствует небольшое пожелтение остатков флюса на плате.

И напоследок «пищалка» с широкими ножками. Тоже выпаялась достаточно быстро

Спасибо Роману за интересную идею для самоделки! Выпаивать детали получается отлично, а вот как он паяет автор так и не показал.
Ссылки на тепловизионную камеру и блок питания — у автора под видео.

Всем хороших идей и настроения!


Источник
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный паяльник на 12 Вольт: из резистора, от прикуривателя

Если для прекрасной половины человечества слово паяльник это пустой ничего не значащий предмет, то для мужчин это прибор, который спасает их в любой жизненной ситуации, особенно при проведении несложных ремонтных работ с радиоэлектроникой. Можно ли в домашних условиях сделать паяльник на 12 Вольт своими руками. Если немного дружите с физикой и у вас имеется звание «мастер на все руки», тогда сборка простейшего примитивного низковольтного паяльника будет вам под силу.  Давайте рассмотрим один из немногих вариантов, которые  доступны любому из вас.

Самодельный паяльник на 12 Вольт

Самодельный паяльник на 12 Вольт

Материалы и инструменты, необходимые для самостоятельной сборки низковольтного паяльника Самодельный паяльник на 12 Вольт

Чтобы сделать паяльник своими руками в домашних условиях, вам потребуется подготовить определённый набор инструментов и материалов, в частности:

  • Проволока из медного материала, диаметр поволоки 1,5 мм, длина – не более 40 мм.
  • Фольга, желательно медная, размером 10*30 мм, можно чуть больше.
  • Проволока нихромовая толщиной 0,2 мм, длина не более 350мм.
  • Кусок жести или любая круглая металлическая труба (необходимо для изготовления конструкции кожуха), потребуется для нагревательного элемента.
  • Силикатный клей или хорошее жидкое стекло.
  • Для изготовления изолирующего слоя нужен тальк, который разбавлен силикатным клеем.
  • Рукоятка, желательно из изолирующего материала пластика.
  • Стандартный электрический шнур с вилкой.
Паяльник на 12 Вольт от прикуривателя

Паяльник на 12 Вольт от прикуривателя

Кроме этого, создавая паяльник на 12 Вольт от прикуривателя своими руками, потребуются дополнительные предметы и вещи, без которых сборка прибора будет неполной:

  • Постоянный источник тепла электрическая или газовая печь.
  • Инструменты слесаря – пассатижи, кусачки, пинцет, надфиля, напильники.
  • Нестандартное приспособление, чем то напоминающее маленький шпатель, желательно из дерева или прочной пластмассы.
  • Ветошь, в процессе работы придётся много и часто удалять грязь.

В принципе, это основной набор материалов и инструментов, необходимые для того, чтобы сделать паяльник на 12 Вольт своими руками из резистора.

Порядок действия по сборке паяльника Самодельный паяльник на 12 Вольт

Вы подготовили инструменты и материалы! Теперь остаётся придерживаться примерного порядка действий, и тогда вы можете собрать самодельный паяльник на 12 Вольт без особого труда.

  • Берём медную проволоку и изготавливаем жало. Учтите, что один конец проволоки необходимо заточить под углом в 45 градусов.  Хотя это требование необязательно, но все равно лучше заточить под любой угол один конец рабочей медной проволоки. Конец проволоки залуживаем.
  • Замешиваем рабочую изоляционную массу на основе талька и силикатного клея. Главное, добиться тестообразной формы вещества.  Помните, все это время вам придётся бороться с липкостью рук, посыпая при этом порошком и вытирая руки ветошью.
  • Готовое жало необходимо плотно окутать медной фольгой, при этом необходимо оставить около 10 мм конструкции полностью свободным.
  • Сверху конструкции медной фольги посыпаем изолирующим материалом на основе талька. В данном случае вам придётся использовать источник тепла для подсушивания. Температура разогрева при этом должна быть от 100 до 150 градусов.
  • Берём нихромовую нить, наматываем конструкцию спирали. Все витки должны прилагаться как можно плотно, при этом один конец витка должен иметь свободный размер 30 мм (т.н. прямой виток), а второй виток- 60 мм (условный размер заворотного витка).
  • Покрываем обмотку электроизолирующей рабочей смесью. Точно также необходимо просушить на источником тепла – газовая или электрическая печь.
  • Готовый длинный конец укладываем в трубку, но таким образом соблюдая расстояние на максимальном размере между ним и прямым, при этом примерное расстояние составит диаметру конструкции. После этого потребуется дополнительная обмазка и дополнительный рабочий процесс запекания.
  • Теперь вмонтированное в трубку жало готово как полноценный нагревательный элемент.
  • У вас остаются торчащие по обоим концам остатки нихромовой проволоки. Точно также обрабатываем аналогичным изолирующим составом примерно до половины размера. Сушим проволоку над печью. Контролируем так, чтобы остатки мест обработки полностью были покрыты изолирующим составом. В ряде случаев этот процесс придётся проделать несколько раз, но в целях безопасности лучше всего сделайте полную изоляцию остатков нихромовой нити.
  • Производим сбор корпуса паяльника. Протягиваем рабочий шнур через отверстие в рукоятке. Производим соединение с концов необработанного нихрома с оголёнными частями шнура. После этого изолируем места соединения тальком с синтетическим клеем по проверенной технологии свыше.
  • На подготовленный нагревательный элемент надеваем кожух. Один рабочий конец кожуха, должен технологически входить в конструкцию ручки рукоятки, второй компонент кожуха рекомендуется закрепить металлическими приспособлениями, в виде колпачка с отверстиями, который должен полностью исключить соприкасаемость контакта, с медной начинкой встроенного компонента нашего нагревательного прибора.  При необходимости можно ограничиться только хомутом.

Прибор готов, необходимо его правильно протестировать!

Очень важно!  В сеть паяльник можно включать только через трансформатор в 12 Вольт или через блок питания, рассчитанный на 12 Вольт, при этом сила тока – не более 1 А.

Что необходимо дополнительно знать о паяльнике в 12 Вольт Самодельный паяльник на 12 Вольт

Паяльник к работе полностью готов,  его можно использовать для работы по соединению участков плат с микросхемами. Обязательно нужно будет позаботиться о том, чтобы минимизировать воздействие статического напряжения.

Как правило, это альтернативный вариант прибора для тех, кто считает свой бюджет и хочет использовать прибор для проведения несложных работ по пайке микросхем или прочих бытовых приборов и агрегатов.  В качестве дополнительного варианта можно использовать резисторы. Специалисты говорят, что несмотря на обилие китайских резисторов все же лучше использовать советские или российские аналоги, в частности – ПЭВ-10 или ПЭВ-7,5. В данном случае вам придётся оставить жало, которое в рабочем положении фиксируется в трубке медного вида. При этом рабочий элемент жал должен быть плотно вжат внутрь корпуса резистора. Кроме этого понадобится также зафиксировать контакты резисторов, которые в определённых ситуациях не смогут выдерживать сложные механические нагрузки.

Схема сборки паяльника из резистора

Схема сборки паяльника из резистора

Существуют дополнительные варианты сборки паяльников, которые имеют возможность работать на низком напряжение.  В обязательном порядке используйте изолирующие компоненты и детали, которые используете во время сборки паяльника собственными руками.

Перед началом работы, рекомендуем провести тестирование прибор, соблюдая при этом электрическую и пожарную безопасность.  После того, как проведёте тестирование, попробуйте работу прибора в действии на несложных микросхемах. Обязательно обращайте внимание на металлические части, которые должны быть должным образом заизолированы.

Помните!

Самодельные микро-паяльники не предназначены для промышленного производства. Используйте приборы только для бытовых и домашних работ!

ИК фен из… прикуривателя от автомобиля

Вроде тема не новая, но вероятно не все с ней знакомы — как и просили, написал небольшой обзор устройства, облегчающего отпаивание всякого рода SMD и МЕЛКОсхем 🙂

Пик актуальности этой темы прошел несколько лет назад, во времена недоступности паяльных станций и фенов (как по наличию, так и по цене). На тот момент довольно активно использовались всякого рода самоделки…

Для «разовых» работ, применение самодельного ИК фена вполне оправдано и сейчас — не всем подойдет вариант покупки станции, для того что бы пару раз в год выпаять несколько малоразмерных компонентов. Тем более, что для «изготовления» самой простой конструкции требуется всего пара минут и подходящий источник питания.

Впервые узнал о подобном варианте выпаивания от подчиненного, ранее он работал в РЭМ. Почти все свободное время занимается всякого рода ремонтами, поэтому «знает толк» в извращениях такого рода :)))) Сам он не особо «напрягается» по-поводу внешнего вида устройства 🙂 — это именно тот вариант, который он реально использует в работе… 😉


Он даже не снимал изоляцию с «крокодилов», поэтому она у него некисло подгорает 🙂

В принципе можно вообще ничего не переделывать в прикуривателе, а просто подключиться к нагревателю крокодилами со снятыми изолирующими кожухами. Пластиковые детали прикуривателя тоже лучше удалить.

В простейшем варианте корпус прикуривателя просто берется кусачками и придерживается на небольшом расстоянии от отпаиваемых элементов.
Для примера отпаиваем пару деталей.


Работа этой приспособой не идёт ни в какое сравнение с паяльным феном-нет шума и реактивной струи, только ИК-излучение (в чистом виде) и естественная конвекция. Тихо и спокойно + весь флюс остаётся на месте… Красота!

Уже работая у меня, с помощью этой «адской машинки» товарищ восстановил несколько «айфонов» (менял отдельные компоненты), выпаивал микросхемы из ТВ приставок для считывания и записи прошивок, что-то ваял на плате старой плазмы…
Ладно бы не было под рукой паяльной станции с феном, но она имеется (может и не особо крутая, но все же).

Изготовление ИК-фена из прикуривателя от автомобиля

Для эксперимента, попробовал облагородить внешний вид ИК-фена, используя «отходы производства»(всякий хлам, которого хватает на работе — то что жалко сразу отправить в мусорку). На все потребовалась пара часов времени.

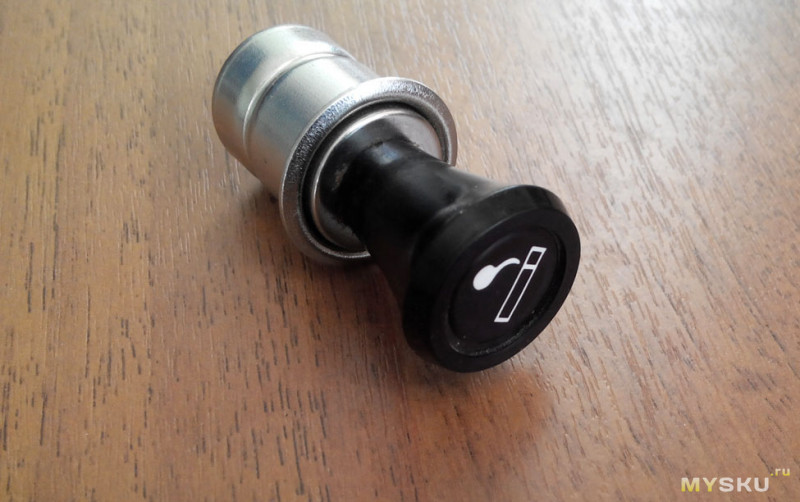

Новый прикуриватель


Разбираем его на части. На самом деле бывают разные конструкции — не все раскручиваются так легко.



Залазим в «шайбу» — так у нас называется емкость с крепежом и остатками всякого «полезного» 🙂
Смотрим, что нам может пригодиться в процессе.

Неплохо подошел крепеж от выпрямительных диодов, в качестве минусового контакта (полярность не имеет значения, имеется ввиду минус прикуривателя в авто)



На плюсовой контакт сначала планировал использовать медный проводник, хорошо подходящий по размерам под гайку

В качестве изоляторов, стойких к температуре, можно использовать корпуса от предохранителей (не важно стекло или керамика)

Некоторое время размышлял над корпусом, были варианты от пары неисправных паяльников. Решил использовать пистолетного форм-фактора.

Разбираем его, снимаем жало и его крепление. В качестве крепления прикуривателя решено было использовать корпус нагревательного элемента. Слегка подпиливаю его до необходимой мне формы.

Получается конструкция такого вида

Вставляю провод через изолятор (корпус предохранителя). Тут на глаза попадается еще один кусок керамики (сверху на фото) — используем и его 🙂


Собираем все в «кучу» — получается такое вот устройство…

Для нормальной (комфортной) работы с самодельным ИК-феном необходим относительно мощный источник питания. Вполне подойдет БП от компа ватт на 300 или БП для питания галогенок — он более компактен, и его несложно оформить в виде отдельного источника питания для подобного ИК-фена.
Встречал несколько вариантов самодельных схем с регулировкой, для питания подобного устройства. Одной из самых удачных (по отзывам), вероятно, является вот эта

В моем случае, на работе, имеется несколько разнообразных БП — поэтому что-то придумывать нет необходимости.
Оптимальным для паяния получается напряжение 12-13в, потребляемый ток зависит от типа прикуривателя (они бываю разные).
Рекомендуется, если есть возможность, использовать прикуриватель от японских авто 80-90 годов (на разборке можно взять нахаляву)- наши относительно недолговечные.

При этом цвет спирали оранжево-желтый.
Матрица смартфона чувствительна к ИК-излучению, поэтому на фото все выглядит более ярким, чем в действительности.

ИК излучение имеет весьма равномерное распределение по всей площади нагрева — тест на листе бумаги это неплохо показывает.

Выполнять демонтаж подобным устройством — одно удовольствие. Если вокруг куча обвеса, можно вырезать трафарет из фольги, после этого грей необходимый участок сколько необходимо — с феном это сделать значительно сложнее, нужны отражающие экраны вокруг чипа.

Время выхода на рабочий режим до 30 сек, время монтажа/демонтажа 200-ногой BGA 15-30 сек.
Утюг ~ 100C в качестве нижнего подогрева значительно облегчает и смягчает процесс. Основная работа производится примерно на расстоянии 15 мм от прикуривателя.
Не нужно жалеть канифоли. Это заметно облегчает и ускоряет процесс.
Канифоль закипает при 250 градусах, необходимо не допускать её чрезмерного кипения и испарения (дыма).
У деликатных микросхем при монтаже/демонтаже можно во время работы накрывать корпус.
Не стоит оставлять ИК фен надолго в рабочем режиме без необходимости — он работает на грани своих возможностей.


В сети попадались варианты стационарного расположения нагревателя, что бы высвободить вторую руку

Многим читателям (наверняка) устройство покажется дикой кустарщиной и колхозом, но я больше склонен оценивать работоспособность и результаты его работы, поэтому считаю устройство вполне заслуживающим право на существование.

Всем удачи и хорошего настроения!
