Паяльник в законе

2 Июня 2014

Александр Любимцев,
руководитель направления ручного паяльного оборудования
[email protected]

Мощная кооперация и дешевая рабочая сила Юго-Восточной Азии позволяют насыщать рынок профессиональной электроники устройствами недорогими и очень похожими на продукцию уважаемых брендов. Похожими внешне, но отнюдь не техническими возможностями, качественными характеристиками и показателями надежности.

«Совершенствование технологий в электронной промышленности, широкое использование SMD-компонентов и применение автоматизированного монтажа не исключили необходимость применения профессиональных ручных паяльных инструментов и оборудования при мелкосерийном и серийном производстве, на опытных участках, а также при ремонте и обслуживании самого современного электронного оборудования».

Еще в 2003 году этот абзац открывал серию статей о паяльном оборудовании компании Hakko. Сейчас данный текст вы сможете увидеть на множестве сайтов, предлагающих паяльные станции и другое паяльное оборудование. И такие сайты принадлежат, как правило, всевозможным перекупщикам, а также фирмам, порой поставляющим паяльное оборудование сомнительного происхождения.

Борьба за качество производства электронной техники приносит ощутимые плоды, но мир электроники пока не идеален, и сервисным центрам по-прежнему хватает работы. Выноска С ростом сложности ремонтных работ на передний план выходят задачи обеспечения качества ремонта, а также возникает необходимость в применении паяльных станций. Это закономерно, так как ремонтные технологии в своем развитии неотступно следуют за технологиями производства, определяемыми, в свою очередь, эволюцией элементной базы электроники. Нехитрый ремонтный арсенал из паяльника и самодельного оловоотсоса благополучно отошел к начинающим радиолюбителям, в то время как современные мастерские оснащаются профессиональным инструментом для пайки и демонтажа.

Упоминаемая паяльная станция — это комплект устройств, Якорь: #Якорь: #состоящий из паяльника со сменным наконечником (головкой), блока электронной регулировки, подставки под паяльник и очистителя паяльных головок. Технические характеристики паяльной станции прежде всего зависят от конструкции паяльников, в которой главную роль играет нагреватель. Диапазон регулировки температуры, точность ее поддержания, скорость разогрева, мощность, напряжение питания, а также потенциал и сопротивление заземления, вес и габариты — все эти параметры, которые определяются применяемыми паяльными станциями, в полной мере влияют на качество пайки. При использовании паяльных станций на производстве их эргономические показатели — вес, габариты, температура разогрева ручки паяльника — начинают играть значительную роль, так как монтажник пользуется данной станцией практически непрерывно в течение всей рабочей смены, и эти параметры значительно сказываются на утомляемости работника.

Резко возросший спрос на паяльные станции активизировал их производство и предложение, в чем немало преуспели китайские производители. Не особо утруждая себя разработками, они стали выбрасывать на рынок клоны станций от известных разработчиков и производителей в первую очередь японских и, в частности, компании Hakko. Использование станций-клонов — не лучший вариант оснащения рабочих мест, поскольку качество технологических процессов и надежность таких станций в отличие от настоящих профессиональных инструментов находится на низком уровне. Но пиратов от электроники это мало заботит.

«Будьте осторожны, существует множество подделок популярных моделей паяльных станций, не покупайте контрафакт» — таким предупреждением обзавелся официальный сайт японской корпорации Hakko. Паяльные устройства этого производителя подделывают больше всего, что легко объяснимо. Бренд Hakko давно зарекомендовал себя как высококачественный и надежный. Его изделия выполнены на основе передовых разработок в области конструктивных и технологических решений. Но развитая кооперация в изготовлении различных частей паяльного оборудования позволяет легко выпускать контрафактную продукцию таким компаниям, как Solomon, CT, Quick, Aoyue, Sunkko, Baku, ZD, Lukey, Ya Xun (YX), Best, Kada, Best, Aoyue, Gordak, Dadi, Jiada. Все они в той или иной мере занимаются выпуском копий-подделок под станции и инструменты Hakko (при этом Solomon, CT и Quick имеют производство и оригинальных собственных разработок). В некоторых случаях названные компании присваивают таким изделиям свой бренд, оставляя артикул Hakko. А часто не утруждают себя и этим, предлагая данные продукты под маркой Hakko.

Характерно, что подделываются, как правило, станции уже снятые с производства. Большинство выпускаемых подделок, как под своим брендом, так и под брендом Hakko, — это снятые с производства станции Hakko 936 ESD, паяльники к ним и сменные наконечники. Не так давно появились поддельные станции Hakko FX-888, которые тоже уже сняты с производства, а также подделки станций Hakko FX-951.

В 100% случаев в каталогах перечисленных производителей можно найти паяльные станции с паяльником, совместимым с 900-й серией сменных наконечников Hakko. Сменные наконечники, соответственно, тоже подделывают (самые известные подделки — сменные наконечники CT-936). Очень распространены и различные станции с феном (в состав которых также включают названный паяльник).

Примечательно, что много информации на эту тему можно почерпнуть, изучая посты участников интернет-форумов по электронике. Действуя по принципу «материальные затруднения обостряют ум ученого», в большинстве случаев они досконально разбираются практически во всех китайских станциях и предлагают интересные аналитические выкладки, в которых сравнивают конструктивные и технические особенности таких изделий. На подобную эрудированность оказывает влияние и то, что, зачастую не имея возможности приобретать дорогостоящее профессиональное оборудование, люди пытаются подобрать китайские устройства, подходящие им по соотношению «цена-качество».

Чем же конкретно отличаются подделки от качественного оборудования, производимого известными и зарекомендовавшими себя брендами?

Прежде всего, давайте остановимся на деталях рассматриваемого оборудования.

Очевидно, что в паяльных станциях основным устройством, обеспечивающим качество пайки, является сам паяльник. Электроника же, находящаяся в блоке регулировки, в зависимости от установленных нагревателей и сменных наконечников обеспечивает точность поддержания температуры, мощность, диапазон регулировки и другие технические параметры.

В паяльниках станций Hakko (рис. 1) применяются только керамические нагреватели, а в качестве датчика температуры используется терморезистор.

Керамический нагреватель обладает весомыми преимуществами. Он выдает большую мощность при малых размерах, а в сочетании с чуткой и быстрой системой управления позволяет поддерживать заданную температуру даже при сильном теплоотводе с наконечника (например, при попытке пропаять деталь на земляном полигоне). Но керамические нагреватели выпускает лишь небольшое число известных брендов.

Используемые в поддельных станциях якобы керамические нагревательные элементы отличаются от оригинальных Hakko A1321, как небо и земля. В верхней части картинки (рис. 2) вы можете видеть оригинальный (Hakko) керамический пленочный нагревательный элемент с терморезистором. В нижней части — китайские подделки, в которых на керамический стержень с термопарой (термопара тип К — K type thermocouple) накручена нихромовая проволока. В дальнейшем вся эта конструкция закрывается керамической трубкой. Такие нагреватели стоят практически во всех китайских паяльных станциях (за исключением некоторых дорогих моделей). Причем подключить японский керамический нагревательный элемент вместо нихромового китайского без доработки станции не получится, так как он сразу же начнет перегреваться и может выйти из строя.

По каким признакам можно отличить подделку от оригинала?

Начнем с внешнего вида. На торце китайского нихромового нагревателя заметны следы использовавшегося при его производстве белого цемента. Кроме того, торец (часть, которая вставляется в наконечник) нихромового нагревателя скруглен. Внутри проходят четыре канала, в двух из них — намотка из нихрома, а в двух других — проводки термопары. Сам спай находится под этой замазкой. На просвет такой нихромовый нагреватель почти не просвечивается (рис. 3).

У оригинального керамического нагревателя на просвет видны собственно пленочный нагреватель и терморезистор (в виде петляющих змейками дорожек). Торец у него плоский, керамика гладкая и, что самое важное, на торце есть хорошо заметная ступенька (рис. 4). Это техническая особенность процесса изготовления керамического нагревателя, при котором керамический стержень оборачивают слоем той же керамики с впечатанными в него проводниками нагревателя и термодатчика, после чего все обжигают в печи при очень высокой температуре. Именно этот обернутый слой и выделяется ступенькой на торце. На сломе нагревателя хорошо видны проводники (рис. 5).

Еще один признак подделки — сопротивление нагревателя и термодатчика. Оригинальный нагреватель Hakko состоит из двух находящихся в толще керамического стержня дорожек/пленок (при очень ярком источнике света их можно разглядеть на просвет). Одна дорожка, от которой идут два контакта — это собственно нагревающий элемент. Его сопротивление при комнатной температуре составляет около 2,5–3,5 Ом. Вторая дорожка — терморезистор, используемый для определения температуры. Его сопротивление — примерно 43–58 Ом. У поддельных нагревателей при комнатной температуре нихромовый нагреватель имеет сопротивление около 10–17 Ом, а термопара — приблизительно 2–3 Ом. Китайские нагреватели несколько тоньше, чем нагреватели Hakko, а потому жала (и оригинальные, и поддельные) при креплении на китайском нагревателе имеют определенный люфт. Теплопередача при этом значительно ухудшается.

Разумеется, сигнализирует о неоригинальности инструмента его главный конкурентный козырь — цена. Розничная цена японского нагревательного элемента (на примере Hakko ) не может быть ниже $10–15, но это примерно втрое дороже контрафактного аналога. Очевидно, что паяльники и станции с регулятором, стоимость которых чрезвычайно низка, в 90% случаев имеют обычный нихромовый нагреватель. Тезис «скупой платит дважды» убедительно подтверждают отзывы пользователей:

• «Нихром при работе 8 ч 5 дней в неделю перегорает в среднем за полгода. Керамика же проработает годами. Я вообще ни разу не слышал, чтобы она перегорала».
• «Минус нихрома: каждые полгода приходится менять сам нагревательный элемент паяльника. Это я про китайский люкей».

Отличить контрафакт можно и по наконечнику. Собственно наконечник — главный элемент станции, и к его выбору надо подходить особенно внимательно.
Вначале хотелось бы отметить: фирменные жала имеют лазерную гравировку на корпусе (рис. 6). В подделках на маркировке экономят или попросту не придают ей значения.

Наконечник требует к себе бережного отношения. При повреждении защитного слоя медь внутри быстро выгорает, и наконечник приходит в негодность. Правда, для таких наконечников, как Hakko 900-M-T, опасность минимальна — при адаптации наконечников к бессвинцовым припоям толщина защитного слоя была значительно увеличена.

Самые распространенные типы наконечников, предлагаемых на контрафактном рынке, — Hakko-клоны. Они очень дешевы (дешевле в несколько раз) и поэтому очень ненадежны, быстро выгорают и приходят в негодность.

Оригинальные наконечники Hakko — гарантированно качественные, у них нет проблем со смачиванием, зато есть очень мощный защитный слой, который проживет долгие годы без истирания.

Для станций с паяльником наподобие Hakko (один из самых распространенных паяльников, применяемых в 90% китайских паяльных станций) пытаются использовать наконечники-аналоги 900-М-Т. Их предлагают комплектами в самых разнообразных сочетаниях. Это принципиальное отличие, так как Hakko не создает и не предлагает подобные комплекты.

Еще раз напомню, что применение наконечников-клонов часто не позволяет вплотную устанавливать наконечники на нагреватель. Это приводит к стремительному выходу из строя нагревателей, поскольку их незакрытая часть создает большую разницу температур, которая быстро деформирует нагреватель. Если же наконечник опирается на конец нагревателя, а не на опорный ниппель, то при затягивании гайки нагреватель раскалывается.

В завершение хотелось бы привести еще несколько отзывов пользователей, имеющих практический опыт общения и с оригинальной, и с поддельной продукцией:

• «Держал в руках настоящие Hakko (внешне от Китая не отличишь, а разница в цене примерно в 5–6 раз). Разница видна примерно через полгода эксплуатации. Китайское приходится менять, а настоящее еще паяет и паяет (у меня больше двух лет отработали). Условия эксплуатации — сервисный центр, то есть нагрузка несравнима с любительскими пайками. Паяльник зачастую включается утром и выключается только вечером. И так каждый день».
• «Хакковская микроволна прослужила у меня почти три года (и это не дома, а в режиме СЦ, когда паяльником пользуются каждый день и не по разу)».
• «У меня стоит оригинальная FX-951 и китайская. Китайскую брал специально для сравнения. Первое: китайская две недели выдавала такой запах, что лицо чесалось и не проходила тошнота. Второе: очень плохой и негибкий пластик. Как результат — паяльник не собрался, треснули клипсы. Смотал половинки паяльника изолентой. Третье: отсутствие датчика того, что паяльник в подставке. Как следствие, паяльник не «засыпает». Управление точно такое же, как и у оригинала. Внутренности собраны погано».
• «Купил Hakko FX-888 на ebay. Сборка станции кривая: провода перекручены, на платах не смытые остатки флюса. Была одна проблема с паяльником: жало не полностью зажималось, оставался небольшой зазор около 0,5 мм, и из-за этого болталось и вращалось. Еще одно отличие в том, что насадка на ручку паяльника B3471 была натянута поверх пластиковой гайки ниппеля. Мое мнение, что это не подделка, а паяльная станция, собранная китайцами из оригинальных запчастей, возможно, украденными на производстве».

Какие выводы можно сделать из вышесказанного?

Индивидуальных пользователей мы предупредили, но, скорее всего, они продолжат покупать подделки и доводить их до необходимого качества. Наши умельцы никогда не опускали руки перед трудностями и всегда старались экономить.

Гораздо больше проблем от знакомства с подделками может возникнуть у производств. Выноска При непрерывном использовании контрафакта неизбежно возникнет потребность в частых закупках основных компонентов — нагревателей и наконечников. Поскольку закупками занимаются снабженцы, а не технические специалисты, велика вероятность, что под одним и тем же наименованием будут закупаться совершенно другие компоненты, которые не стыкуются между собой и с блоком. Это в свою очередь приведет к выходу из строя блоков регулировки и закупке новых устройств. Как следствие, сбой непрерывности производственного процесса и значительные экономические потери.

Очевидно, что использование профессионального паяльного оборудования от производителей авторитетных брендов гарантирует надежность и качество в работе, обеспечивает быстрое и качественное обслуживание и поставку всех необходимых сменных и расходных компонентов.

Электрический паяльник Tomizawa

Именно такой и хотел. Чтоб не только регулировал, но чтоб и температуру поддерживал на нужном уровне.

This electric soldering iron is widely used in electronics welding and maintenance of many electronic modules. It’s just like a mini soldering station.
Features:
Smart temperature controlling, adjustable temperature.
Adopting high quality ceramic solid heating element, long using time and no electromagnetic pollution.
Fast heating up and excellent hot restoring force.
Environmental protection, anti-static, high efficiency and energy saving.
Featured with on/off switch and 7 adjustable temperature keys.
Save power more than 80% comparing to traditional soldering station.
Specifications:
Color: Black
Material: Stainless Steel, Plastic
Input Voltage: AC 220V-240V
Power: 60W
Temperature Adjustment: 200°C—480°C
Soldering Iron Length: Approx. 21.5cm / 8.5in
Cable Length: Approx. 125cm / 49.2in
Item Weight: 134.5g / 4.7oz
Package Size: Approx. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Package Weight: 165g / 5.8oz
Package List:
1 * Electric Soldering Iron

Автоперевод

Этот электрический паяльник широко используется в электронике сварки и технического обслуживания многих электронных модулей. Это просто как мини паяльной станции.
Особенности:
Интеллектуальный контроль температуры, регулируемая температура.
Принятие высококачественного керамического твердого нагревательного элемента, используя долгое время и отсутствие электромагнитного загрязнения окружающей среды.
Быстрый нагрев и отличная горячая восстанавливающая сила.
Защита окружающей среды, антистатические, высокая эффективность и энергосбережение.
Лучшее с вкл / выкл и 7 регулируемых кнопок температуры.
Экономия электроэнергии больше чем на 80% по сравнению с традиционной паяльной станции.
Характеристики:
Черный цвет
Материал: нержавеющая сталь, пластик
Входное напряжение: AC 220V-240V
Мощность: 60 Вт
Регулировка температуры: 200 ° C — 480 ° C
Паяльник Длина: прибл. 21.5cm / 8.5in
Длина кабеля: прибл. 125см / 49.2in
Пункт Вес: 134.5g / 4.7oz
Размер упаковки: прибл. 31 * 9.5 * 3.5cm / 12.2 * 3.7 * 1.4in
Вес упаковки: 165g / 5.8oz
Список пакетов:
1 * Электрический паяльник

Упаковку при транспортировке изрядно отформатировали.

Указан бренд и модель паяльника Tomizawa HM-880. Упаковка была сильно помята. Нашёл не сразу (бренд и модель паяльника).

На картонке есть ссылка на сайт производителя:
www.tomizawa.hk/
Но он недоступен. Всё покрыто тайной.

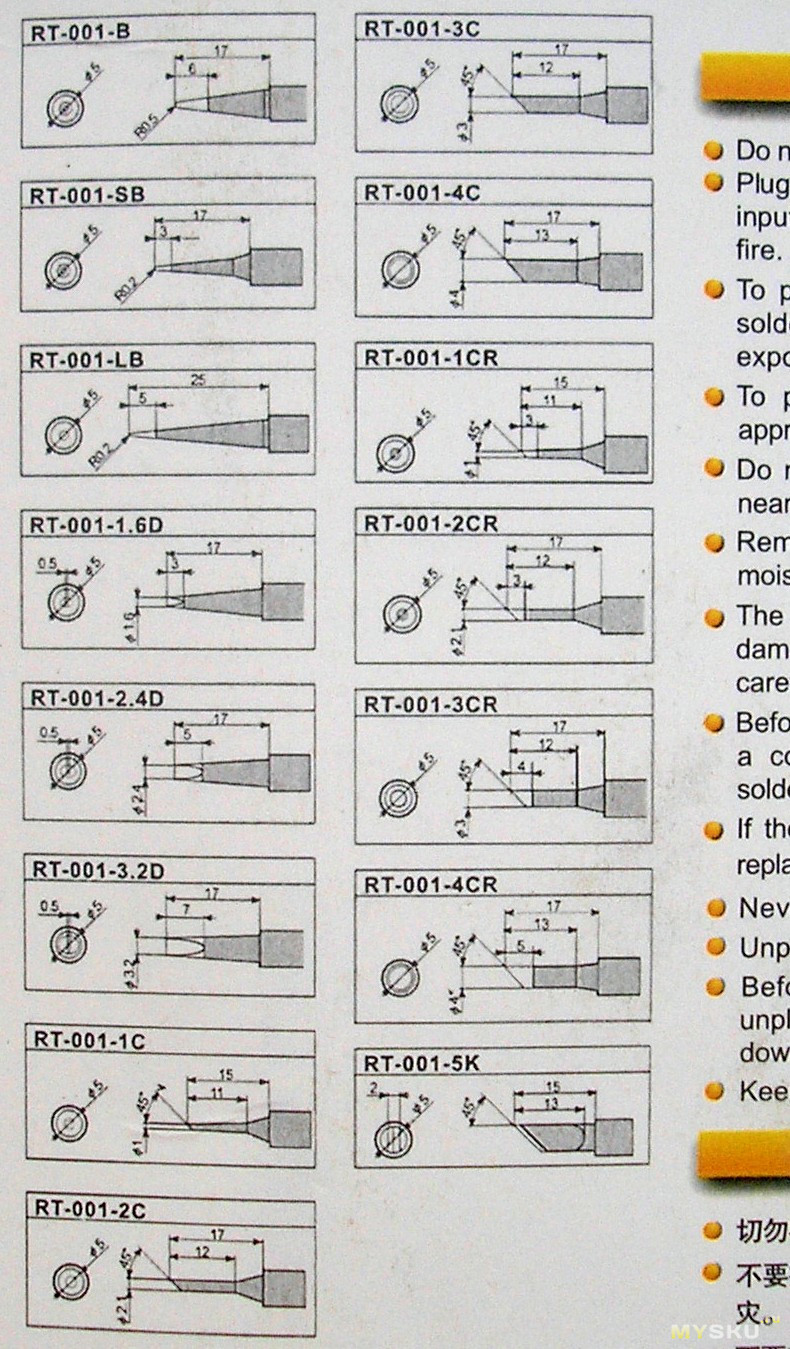

С обратной стороны есть информация по жалам.

Но я рекомендую пользоваться хакковским обозначением. Оно привычнее.

Паяльник пришёл с Неевропейской вилкой. На странице магазина вариантов для выбора нет.

Наверное, поэтому в качестве подарка в комплекте шёл переходник.

В месте хвата и входа кабеля мягкие резинки. Точь-в-точь как на паяльной станции.

Кабель жёстковатый, длиной около метра.
При включении паяльник моргает светодиодами и переходит в дежурный режим. В ждущем режиме индикация отключается. При нажатии на кнопку последовательно (по кругу) переключает температурные режимы вплоть до дежурного режима. Переключение сопровождается световой индикацией.

Перехожу к изучению самого паяльника.

Не так давно на работе заказали недорогие жала для паяльной станции.

Форм-фактор немного отличается. Но совместимость с хакковскими жалами абсолютная.
Но чтобы сравнить, необходимо сначала свой паяльник разобрать. Сложностей никаких.

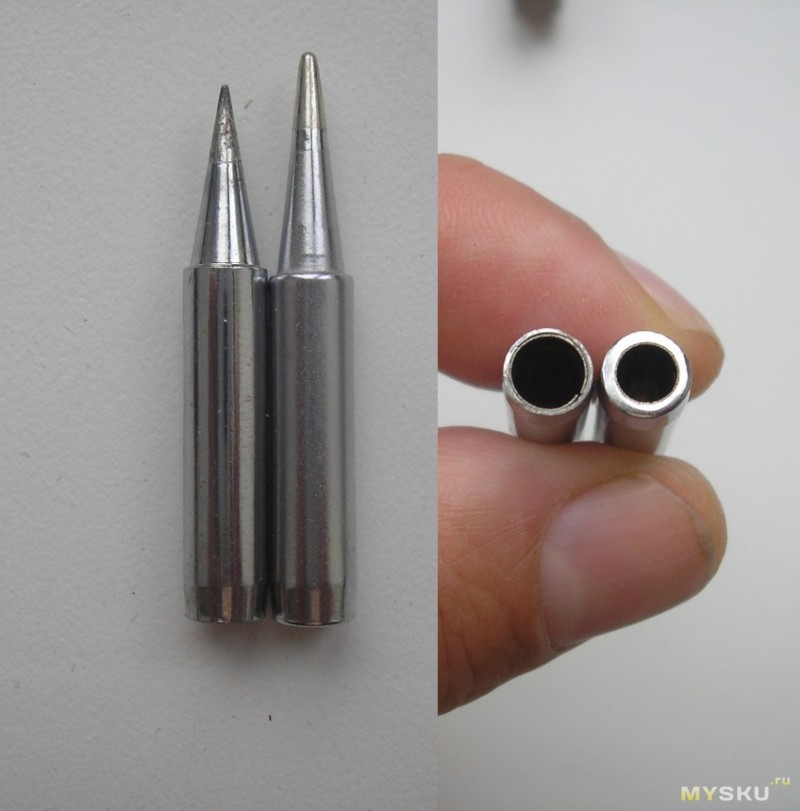

Моё жало слева.

Проверил магнитом.
У моего слегка магнитится только носовая часть.

Покупное (не от моего паяльника) магнитится сильнее, причём всем телом.

Плохо это или хорошо, я не знаю. Спецы подскажут в комментах (надеюсь).

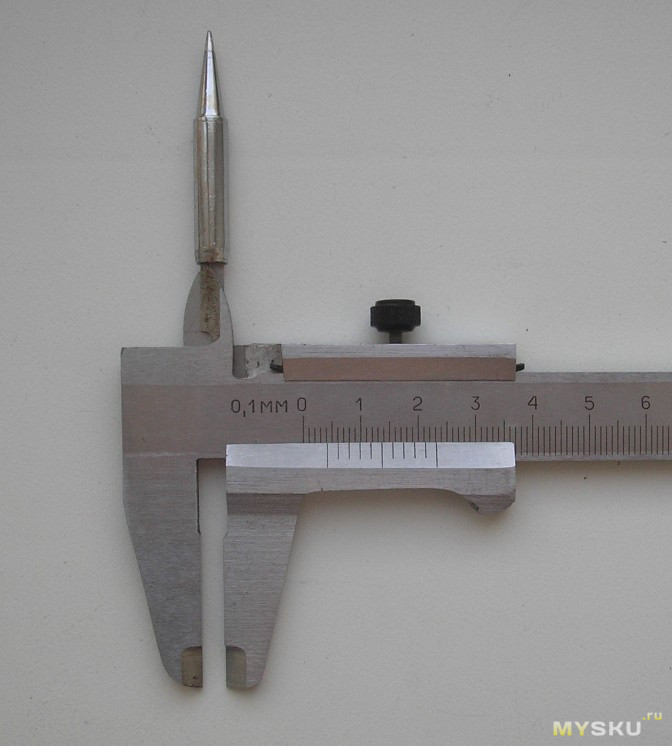

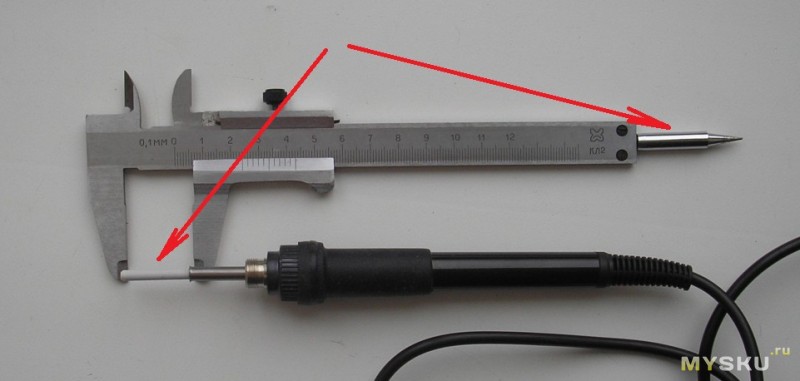

Измерил глубину внутренней полости жала и длину выступающей части нагревательного элемента. Совпадение идеальное.

Это паяльник с керамическим нагревательным элементом. Нихромовые нагреватели выглядят немного по-другому, у них сверху стык замазан цементом. У керамических обычно вот такая ступенька, как на фото.

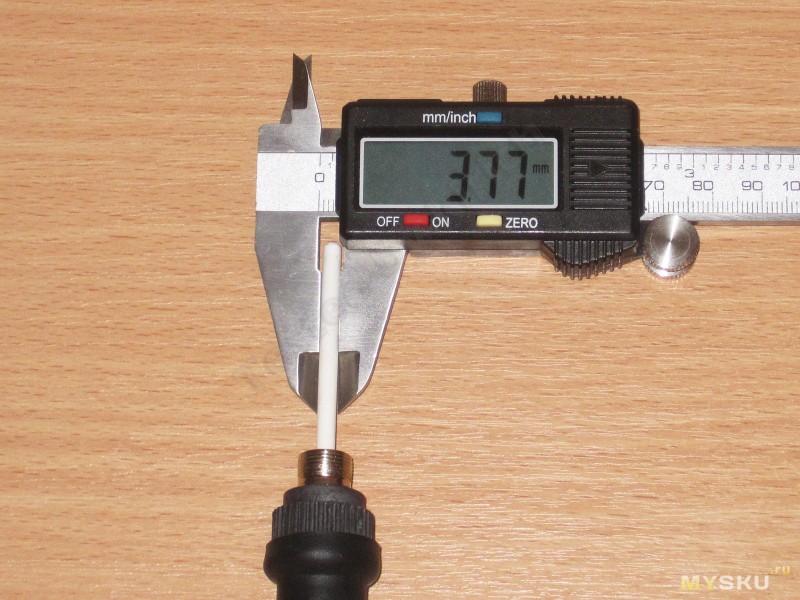

Внешний диаметр нагревательного элемента 3,8мм.

Внутренний диаметр жала около 5мм.

Воздушная прослойка явно не способствует передаче тепла к жалу.
Поэтому я впоследствии намотал несколько слоёв алюминиевой фольги, для лучшей теплоотдачи.

Разбираю дальше.

Провод трёхжильный. Зажат хорошо.

Режим термостабилизации реализован необычно. К нагревательному элементу идёт всего два провода. Термопары нет. Скорее всего измерение температуры реализовано через отслеживание изменения сопротивления керамического нагревателя или по току.
Третий провод идёт на корпус к пружинке.

Перехожу к блоку регулировки температуры.

Он находится на шнуре. Имеется отверстие для корректировки температуры.

Скреплён четырьмя саморезами.

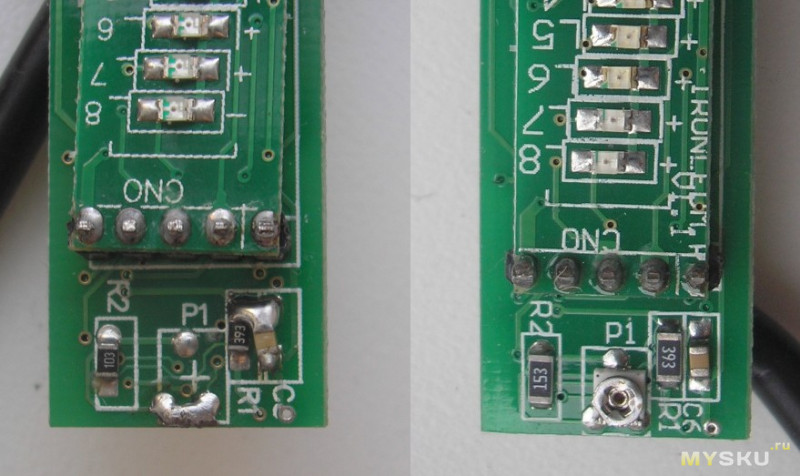

Можно разглядеть более внимательно (вид с обеих сторон).

Флюс не отмыт. Основные элементы можете рассмотреть более детально:
оптрон MOC3020, микроконтроллер, ОУ LM358, подстроечный резистор, индикатор температуры и симистор BT134(-600E).

Перехожу к тестированию.
Поработал паяльником в течение часа.

Жало облудилось хорошо. Паять одно удовольствие. Но «шнурок» можно б было подлиннее.
Измерил мощность. При включении холодного паяльника мощность около 110Вт.

Нагревается быстро. Но нагревает небольшими порциями, то включая, то отключая нагревательный элемент.
С прогревом мощность потребления уменьшается. Вероятная причина — увеличение сопротивления нагревательного элемента. Обратите внимание на температуру (на индикаторе пульта).

При максимальной температуре (на пульте) мощность потребления всего около 65Вт. При этом увеличивается продолжительность нагрева. Время отдыха соответственно уменьшается.
Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент. Поэтому реальная (средняя) мощность потребления гораздо ниже.

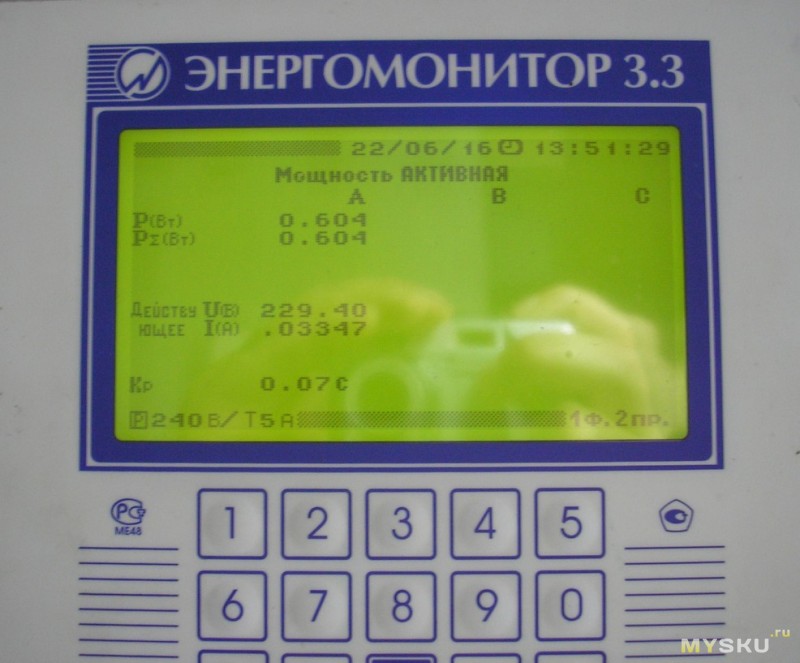

В дежурном режиме мощность потребления от сети минимальна. Использованным мною девайсом её не измерить. Пришлось применить прибор с работы.

Мощность потребления 0,6Вт.

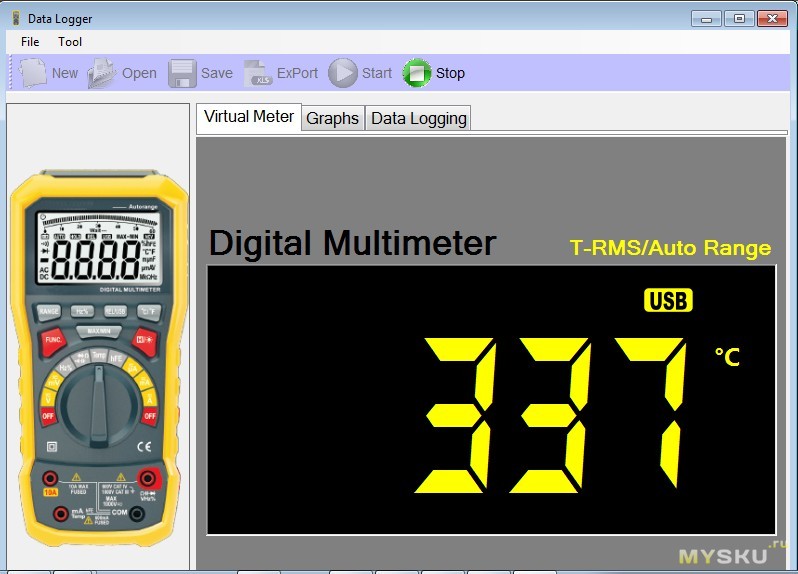

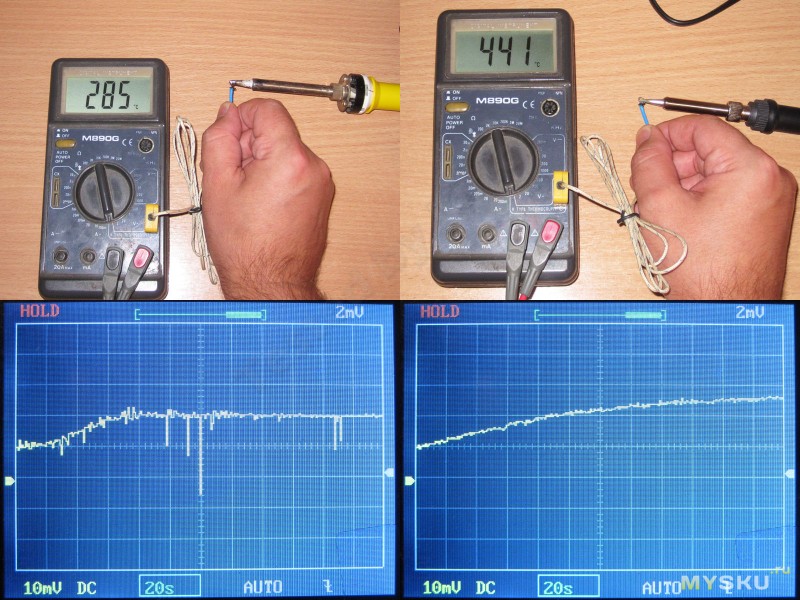

Осталось проверить, насколько точно поддерживает температуру. Буду использовать девайс с выходом на компьютер. Так проще.

Чтобы не портить термопару, температуру измерял не на самом кончике, там, где нет припоя.
Последовательно нажимал на кнопочку на пульте.


Это не окончательные показания. Температура варьируется. Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент (по мере нагрева). Во время пайки температура может проседать на 20˚-30˚С.
Подстроечный резистор крутить нет смысла. Температурную характеристику снял. Меня всё устраивает.
Пора подводить итоги.
Плюсы:
+ Керамический нагревательный элемент.
+ Совместимость с жалами Хакко.
+ Регулировка температуры.
+ Термостабилизация.
Минусы:
-Короткий шнур питания.
-НЕнаша сетевая вилка.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
Надеюсь, хоть кому-то помог.
Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Небольшой обзор небольшого паяльника и немного теории.

Раз уж в своих обзорах я затронул тему пайки, то в этом обзоре я попробую немного рассказать про самый главный инструмент радиолюбителя, паяльник.
Но при этом сам обзор не будет посвящен собственно пайке, это скорее всего будет тема другого обзора, а в этом я попробую рассказать немного о самих паяльниках.

Как я написал в аннотации, сегодня я хочу рассказать о паяльниках.
Я не буду давать конкретных рекомендаций типа — купите этот и будет вам счастье. Почему так, думаю сами поймете к концу обзора.

Так получилось, что я случайно заказал для обзора мелкий паяльник, без регулировки температуры, питающийся напрямую от сети.
Т.е. такой себе самый простой и банальный паяльник, просто для работы иногда где нибудь на выезде, ну и на подмену, если вдруг сгорели все паяльники дома (тьфу три раза).

Для начала скажу, что паяльники бывают нескольких типов.
Косвенного подогрева — отдельный тип, где паяльник нагревают при помощи чего то, а потом паяют, но такие мне не попадались.
Прямого подогрева:
1. Жало внутри нагревателя из нихромовой проволоки, с изоляцией при помощи слюды.
2. Нагреватель внутри жала, обычно керамический. Вернее нагревательный элемент находится внутри керамической трубки.
3. Газовые паяльники, для работ там, где нет электричества.
4. Индукционные паяльники
5. Паяльники, где нагреватель является одновременно и жалом.
6. Остальные типы, питающиеся от батареек и т.п.

В основном используется первый и второй тип паяльников.
Кроме того, иногда жало паяльника может быть совмещено с нагревателем.

Бывают обычные паяльники, бывают с термостабилизацией, бывают низковольтные, бывают с сетевым питанием.

Я не буду расписывать все что существует в мире, так как это вообще отдельная тема и она выйдет далеко за рамки обзора, но дам ссылку на довольно неплохую статью, где расписаны разные типы паяльников.

В этом обзоре я опишу простой паяльник, без термостабилизации, с керамическим нагревателем и сетевым питанием.

Начну я как всегда с упаковки.
Паяльник был упакован в блистер, никакой особой информации на блистере нет, только общие фразы и краткое описание.

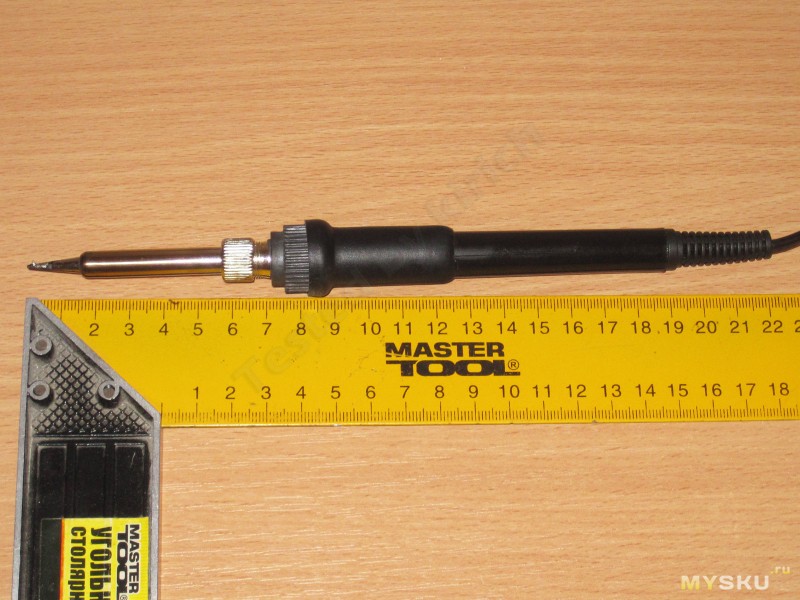

Паяльник сам по себе небольшой, выполнен довольно аккуратно, но к сожалению имеет вилку с плоскими штырями, что несколько расстраивает, так как придется в итоге поставить обычную.

На ручке паяльника нанесено его название. Если честно, то мне оно ничего не говорит.
В передней части ручки присутствует резиновая накладка.
Вообще, ручка это один из важных нюансов при выборе паяльника, который к сожалению по внешнему виду тяжело проверить.
Во первых эргономика. при эпизодической работе это не важно, а вот при частой влияет довольно сильно. Паяльник должен лежать в руке удобно, кроме того желательно чтобы была правильная развесовка, т.е. в идеале вообще в руке он не чувствовался.
Во вторых нагрев. Если ручка сделана неправильно, то ближе к нагревателю она будет довольно сильно греться, этим грешили старые паяльники с карболитовой ручкой, особенно большой мощности. Работать паяльником, отвлекаясь на то что его неприятно держать, тяжело.
В этом паяльнике я не заметил нагрева, но сейчас большинство паяльников так работают, по поводу эргономики и развесовки у меня также не было нареканий, но это параметр скорее индивидуальный.

Нагревательный элемент с жалом. В этом паяльнике применено жало типа «конус».
Мне не очень нравится жало такого типа, я больше привык к жалу типа «клин» (похоже на жало плоской отвертки), но знаю нескольких товарищей, которым наоборот, нравится именно такой тип.
Вообще жал существует очень много, но большая часть из них скорее более специализированные. Самые распространенные — Клин и Скошенный цилиндр.

Замена жала в данном паяльнике очень проста, впрочем как и в большинстве современных паяльников 🙂
Есть два типа крепления нагревательной части к ручке
1. Около ручки присутствует три крепежных винта, а на нагревательном элементе соответственно три лепестка. Такой крепеж передает меньше тепла на ручку, но имеет немного меньшую прочность.
2. Нагревательная часть входит непосредственно в ручку. Здесь все наоборот, тепла передаем больше, но и прочность больше.
На самом деле большой разницы в них нет, я пользуюсь обоими типами, но до сих пор не погнул ни один, и ориентируюсь только на нагрев ручки, чем ниже, тем лучше.
Если свинтить металлическую гайку, то будет видно само жало, нагреватель, проставку которая не дает жалу провалиться внутрь ну и собственно корпус.

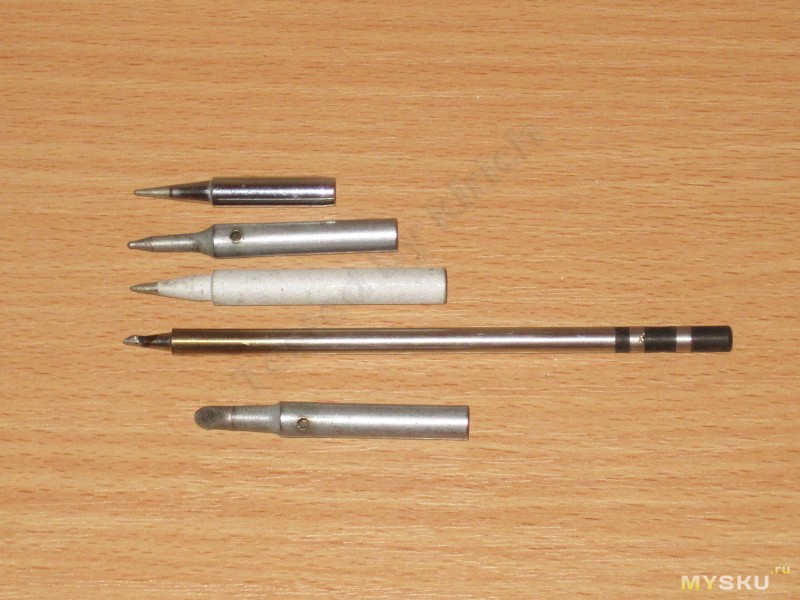

Для сравнения несколько разных типов жал, которыми я пользовался и пользуюсь.
Жало обозреваемого паяльника (предположительно HAKKO 900M-T-ххх).
Жало отечественного промышленного паяльника.
Жало паяльника, которым я пользуюсь постоянно в данное время (Solomon с жалом 976T-3D)
Жало, совмещенное с нагревателем и термодатчиком. Пользуюсь в последнее время очень редко. На фото жало паяльника Aoyue 2738, похожи на жала Hakko T12, но немного короче.
Еще жало от промышленного отечественного паяльника, как пример того, что жала бывают с кончиком побольше.

Кстати по поводу термоконтроля, самый хороший результат у меня был только с жалом, которое совмещено с нагревателем.
Пускай вас не смущает то, что у жала всего два вывода и есть термоконтроль. Обычно термодатчик имеет пару дополнительных выводов, здесь он стоит последовательно с нагревателем и станция контролирует температуру в паузе подачи тока на нагреватель.

Судя по размерам жало очень похоже на стандартное жало HAKKO серии 900M-T-ххх.
Похоже потому, что соответствуют наружные размеры, внутреннего я не знаю, но не думаю, что специально для этого паяльника разработали какой то специальный тип жал.
В работе я почти всегда (за редким исключением) пользуюсь только необгораемыми жалами, хотя я знаю что некоторые их недолюбливают за то, что не всегда на него можно набрать припой.
Скажу так, у меня такой проблемы не было, как по мне, просто такое жало служит гораздо дольше обычного медного, но и эксплуатировать его надо аккуратнее, особенно не пытаться его перетачивать, да и точить вообще.

Диаметр нагревателя паяльника равен 3.77мм. Естественно чем ближе внутренний диаметр жала к наружному диаметру нагревателя, тем лучше 🙂

Если аккуратно потянуть за нагреватель, одновременно проталкивая внутрь питающий провод, то можно увидеть внутренности паяльника.
Ничего особенного внутри также нет, маленькая платка, кабель питания закреплен при помощи стяжки.

Несколько фото внутренностей.
1. Нагреватель.
2. Странно, но нагреватель зачем то питается через диод, меня это несколько озадачило.
3. Плата снизу ну очень примитивная, нужна лишь для установки диода, закрепления провода и подпайки проводов.
4. Полная длина нагревателя 59мм.

А вот измерив сопротивление нагревателя меня несколько удивило.
По расчетам выходит мощность —
230/1808=127мА
230х0.127=29 ватт
Но так как нагреватель подключен через диод, то получается около 15 Ватт, хотя заявлено 35, но нагрев мы проверим позже, а пока явный недобор мощности.
Вообще наличие диода я не понял. Если бы нагреватель изначально был под 115 Вольт, то при таком сопротивлении он имел бы мощность всего 7 Ватт, что явно мало.

Еще один важный параметр, масса паяльника.
Если кто то скажет, что какая разница, ну плюс/минус 20-30 грамм, то я отвечу, попробуйте поработать паяльником часов 8 подряд, поймете 🙂
Данный паяльник очень легкий, всего 39 грамм без учета кабеля, за что ему определенно плюс.

Кстати кабель также является важной частью, если он слишком жесткий, то работать будет тяжело, но есть и второй нюанс, тонкие кабели обычно не имеют термозащиты.
Правильный кабель должен быть одновременно максимально гибким и при этом крайне желательно таким, чтобы его нельзя было прожечь паяльником. Самый мягкий и защищенный (правда очень толстый) кабель был у отечественного промышленного паяльника.
Кабель данного паяльника никакой защиты не имеет, потому если его задеть разогретым жалом, то он легко проплавится, за это минус.

Не менее важна длина паяльника. причем не только общая, а и сама по себе длина нагревательной части. Дело в том, что чем больше расстояние от ручки до кончика жала, тем тяжелее работать с паяльником. Это все равно как взять карандаш и попробовать писать держа его не около пишущей части, а ближе к середине. писать можно, но очень неудобно.
У данного паяльника длина от ручки до кончика жала составляет 72мм.
У паяльника Solomon этот параметр равен 95мм.
Паяльник от станции Aoyue имеет всего 40мм, и как по мне это самый удобный паяльник, по этому параметру, из тех что есть у меня дома.

Дальше я решил провести небольшой тест, в ходе которого я хочу проконтролировать еще пару важных параметров:
1. Температуру, но это критично для нерегулируемых паяльников, так как для регулируемого можно выставить необходимую самому.
2. Скорость разогрева паяльника. Как по мне, это тоже важно.
В тесте примут участие четыре паяльника.
1. Паяльник от паяльной станции Solomon SR-976, им я пользуюсь постоянно.
2. Обозреваемый паяльник
3. Знакомый многим ЭПСН-25
4. Паяльник от паяльной станции Aoyue модели 2738 (станция рассчитана для бессвинцового припоя), дымоотсос был отключен чтобы не мешать процессу.

Если с измерением температуры особых проблем не возникало, подключил к мультиметру термопару и измеряй себе через время, то с измерением времени разогрева хотелось получить результат в виде графика.
Изначально я думал просто записывать измерения вручную каждые 5 или 10 секунд, а потом свести их в табличку или нарисовать график. но потом я вспомнил, что в предыдущем обзоре самодельного осциллографа я писал о возможности выбора большого (и даже очень большого) времени развертки. Дальше все просто, подключил к осциллографу термопару, выставил минимальное напряжение на деление (10мВ на клетку) и поставил развертку так, чтобы весь экран обновлялся за 4 минуты (12 клеток по 20 секунд на клетку).
Кстати, в таком применении этот осциллограф сделал то, что не может сделать мой DS203.
У DS203 максимальное время развертки составляет 1 секунда на клетку, у DSO138 аж 500 секунд.
При этом минимальное напряжение у DS203 50мВ, а у DSO138 — 10мВ.
Конечно для термопары лучше было бы 2мВ на клетку, но что имеем. Вот такой вот вышел вариант реального применения простого прибора, который смог то, что не может его более дорогой и сложный собрат.

1. Видно как быстро набирает температуру паяльник с термоконтролем и потом переходит в режим стабилизации. На осциллограмме видны сильные всплески, дело в том, что и паяльник и осциллоограф питались от импульсных БП, потому иногда пролазили такие помехи.
2. Обозреваемый паяльник. Выше я писал, что его мощность всего 15 Ватт, потому меня удивила максимальная температура. Хотя как выяснилось, работать им довольно удобно, но температура высока, тут ничего не скажешь, возможно таким паяльником нормально будет работать либо с бессвинцовыми припоями, либо при довольно большом объеме пайки, тогда жало будет немного остывать при работе, но паять SMD компоненты я бы им не стал.

1. ЭПСН 25. Ну этот товарищ вообще никуда не торопится. Реально полный нагрев занял более 4 минут. В жизни таким паяльником пользоваться не очень удобно, и мне он не нравится, так как при своих 25 Ваттах припаять им что то более менее массивное нереально. Я даже иногда подогревал его зажигалкой, когда надо было быстро припаять что то. При всех восторженных отзывах, типа это же классика, как по мне это шлак.
2. Паяльник от станции Aoyue. Если бы не его короткий и толстый кабель (а еще ведь есть и шланг дымоотсоса), то я бы сказал что он самый лучший из тех, что я пользуюсь дома.
Скорость разогрева огромная, выход на режим занимает около 12-15 секунд. На осциллограмме виден небольшой «горб», это в процессе теста я попросил жену поднять температуру на 50 градусов, а потом опустить обратно (у меня руки были заняты процессом измерения).
А если учесть еще и то, что жало у него можно менять хоть в процессе работы…

Читатели увидев такие разные температуры наверняка захотят спросить две вещи, почему у разных паяльников такая разная температура и какая температура оптимальна.
Отвечу по порядку:
Почему разная температура.
1. Паяльник Соломон, температура была выставлена под пайку мелких SMD компонентов, больше мне не надо, при хорошем припое пайка выходит отличная.
2. Обозреваемый паяльник, как по мне, температура явно завышена. Но пока я пользовался им пару дней, то не почувствовал ни перегрева ручки, ни обгорания жала, ни плохой пайки. Однако если пользоваться часто и подолгу держать его просто включенным, то жало начнет обгорать.
3. ЭПСН 25. Реально чувствуется недогрев. По термометру показывает температуру больше чем Соломон, но из-за отсутствия термостабилизации при реальной работе «умирает» на более-менее массивном компоненте, но так как жало медное, то оно «не забывает» обгорать, потому я его держу просто на всякий случай.
4. Этот паяльник несколько завышает температуру, надо бы перекалибровать, но все руки не доходят. На текущий момент был выставлен под крупные компоненты (изначальная уставка стоит на 350 градусов). Но ниже будет фото, где температура еще выше, иногда, в особо тяжелых случаях (типа выпаивания компонентов из материнских плат), приходится ставить и такую.

Какая температура оптимальна.
Можно конечно найти в интернете значения оптимальных температур, но есть очень много нюансов, которые влияют на выбор температуры и из-за которых я в большинстве случаев не интересуюсь реальной температурой жала паяльника (хотя иногда бывают случаи, когда это необходимо).
1. Марка припоя (не все припои имеют одинаковую температуру плавления) и его диаметр.
2. Масса жала. Если жало массивное, то температура может быть немного ниже.
3. Теплоемкость компонентов, которые паяем. Например одно дело запаять мелкий резистор, а совсем другое силовой разъем.
4. Характер работы. При пайке массовки я сильно задирал рабочую температуру жала. При большой скорости работы это никак не вредило компонентам, но позволяло сильно увеличить скорость работы, но для такой работы надо иметь опыт. Если паять неспеша, то такой режим лучше не использовать.
5. Температура воздуха. Как то еще в 90-х. занимались установкой эфирных антенн, так вот зимой паяльник без термоконтроля (а других особо и не было) приходилось греть в трубе вентиляции, иначе паять было невозможно. Конечно этот вопрос почти не касается паяльников с термоконтролем, но все же.

Исходя из этого я могу сказать, что больше даст практика, так как слишком много переменных.
Надо просто смотреть по результату, хорошая пайка должна быть зеркальной, никаких «морозных разводов» или пористости. Если видите что жало «примерзает» к месту пайки, поднимите температуру, если флюс начинает кипеть и гореть, значит поставили слишком много.
Как по мне, оптимально для паяльника с теромконтролем 280-330, для паяльника без термоконтроля 330-380, но все зависит от конкретных условий, которые я перечислил выше.

Ради демонстрации выставил завышенную температуру на паяльной станции Aoyua, работать можно даже в таком режиме.
Правда станция завышает температуру примерно на 25-30 градусов.

Очень важный параметр, как смачивается припоем жало.
Часто есть жалобы, что у таких паяльников нельзя набрать припой на жало. У обозреваемого паяльника проблем с этим я не обнаружил, но думаю, что со временем данная проблема вполне может возникнуть, зависит это от ухода за жалом и режима эксплуатации.

В руке сидит нормально, благодаря резиновой вставке держать удобно.

Ну а теперь ответ на вопрос, какой же паяльник нужен для работы.
А ответ простой, паяльников надо несколько, под разные задачи нужны разные паяльники.
По моему домашнему списку:
1. Aoyue, под бессвинцовый припой и мелкие работы с теплоемкими элементами.
2. Обозреваемый, временно безработный
3. Отечественный промышленный паяльник (один из двух) с термоконтролем, долгое время был моим основным, отправлен на пенсию в виду отсутствия нагревателей.
4. Solomon, используется в комплекте с мелкой паяльной станцией, основной рабочий паяльник.
у меня их два, второй покупался как запасной, но так пока и не понадобился.
5. ЭПСН 25, был «выездным» паяльником, скорее всего будет заменен на обозреваемый.
6. Был куплен случайно на рынке, просто из-за необычного внешнего вида, планировал применить, но так и лежит «про запас».
7. ЭПСН 65, из-за очень короткого жала работает с жутким перекалом, на шнуре питания установил выключатель с диодом, для перевода в щадящий режим. Оказался очень удобным при пайке проводки, успевает прогреть жилы кабеля раньше, чем начнет прогреваться изоляция.
8. ЭПСН 40, использовался для пайки больших разъемов, но в пользовался им очень редко.
Еще есть ЭПСН 80 и ЭПСН 100, но ими пользовался настолько давно, что после переезда даже не стал искать, куда их положил. ЭПСН 80 заменяется ЭПСН 65, ЭПСН 100 вообще оказался не нужен.

Резюме.
Плюсы
Хорошая эргономика
Небольшой вес
Жало нормально держит припой, хотя я и не использую такой стиль работы, а подаю припой непосредственно в место пайки.
Мягкий кабель питания.
Не нагревается ручка в процессе работы.

Минусы
Присутствует перегрев, не рекомендуется для длительного лежания включенным.
Кабель питания не защищен от прожигания
Вилка питания с плоскими штырями, но на фото магазина он так и есть.

Мое мнение. Я не скажу что это плохой паяльник, но и хвалить его особо не буду, просто обычный паяльник, вполне работоспособный, хоть и с недостатками. Сфера применения — паяльник для эпизодических небольших работ, т.е. лежит себе в ящике, надо припаять, достал и припаял, но для частых и больших работ не стал бы применять, как и для тонкой электроники, не его это.
Изначально была мысль сделать обзор на тему основ и приемов пайки, но данный паяльник не очень подходит для обучения, потому я решил немного отложить эту тему до того момента, пока не подберу недорогой и удобный паяльник, который больше подойдет начинающим радиолюбителям. Скорее всего этот обзор будет совмещен с выбором правильного паяльника или паяльной станции (а возможно и того и другого), но не в этот раз.

Надеюсь что обзор был полезен и интересен, если есть вопросы и замечания, то как всегда жду их в комментариях. Обзор вышел немного спонтанным, так как изначально планировалась другая тема, уж извините 🙂
Попутно повторяю, все вышесказанное является моим личным мнением и не претендует на истину.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Электрический паяльник Tomizawa с керамическим нагревательным элементом и термостабилизацией

Я уже делал обзор про этот паяльник. Но время идёт, и производитель вносит изменения в свою продукцию. Есть приятные изменения, а есть и не очень. Тот паяльник мне (и не только) понравился. Вот решили заказать такие же на работу, сразу два.
На тот момент в магазине была небольшая скидочка, поэтому обошлись они мне в US$25.98
за пару. Посылка дошла за три недели с полноценным треком. Странно, но ничего не помялось.

Тот паяльник мне понравился. Он всем понравился. Поэтому заказали сразу два.

Указан бренд и модель паяльника Tomizawa HM-880.

На картонке есть ссылка на сайт производителя:
www.tomizawa.hk/
Но он недоступен. Всё покрыто тайной.
С обратной стороны есть информация по жалам.

Но я рекомендую пользоваться хакковским обозначением. Оно привычнее.

Паяльники пришли с Неевропейской вилкой. На странице магазина вариантов для выбора нет.

Наверное, поэтому в качестве подарка в комплекте пришли два переходника/адаптера.

Я же рекомендую воспользоваться чем-нибудь из этого:

Хоть какая-то защита будет.
Перехожу к внешнему осмотру.
Заметил на шнуре непонятную набалдашку (сюрприз №1). Скинул гайку. А там ничего интересного. Обычный разъём.

В месте хвата и входа кабеля мягкие резинки. Точь-в-точь как на паяльной станции.

Кабель жёстковатый, длиной около метра.
При включении паяльник «моргает» светодиодами и переходит в дежурный режим. В ждущем режиме индикация отключается. При нажатии на кнопку последовательно (по кругу) переключает температурные режимы вплоть до дежурного режима. Переключение сопровождается световой индикацией.

На всякий случай взвесил.

Предыдущая версия была немного легче.
Перехожу к изучению самого паяльника.

Сначала сравнил жало из новой партии с тем, что прислали в прошлый раз.

Совместимость с хакковскими жалами абсолютная. Новое жало намного лучше. И меди больше, и размеры выдержаны лучше. Всё прилегает идеально с небольшим зазором для расширения при нагреве.
Но чтобы сравнить, сначала паяльник разобрал. Сложностей никаких.

Проверил магнитом.
Магнитится только носовая часть.

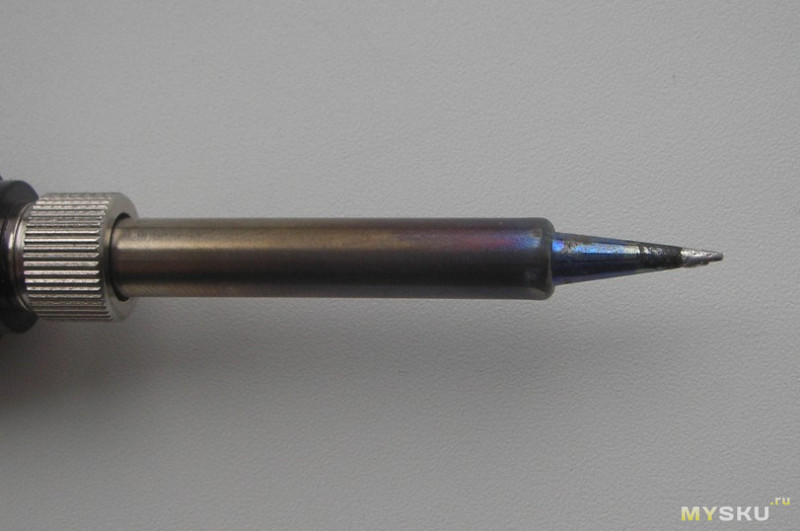

После часа работы пошла побежалость.

Сделал запил, чтобы увидеть, из чего сделано.

Внутри стальной стакан, снаружи толстый слой меди. Внешнее покрытие минимально.
Измерил глубину внутренней полости жала и длину выступающей части нагревательного элемента. Совпадение идеальное.

Это паяльник с керамическим нагревательным элементом. Нихромовые нагреватели выглядят немного по-другому, у них сверху стык замазан цементом. У керамических обычно вот такая ступенька (хотя ступеньки научились подделывать) и бороздка (её пока не подделывают), как на фото.

Краткая информация по керамическим нагревателям. Взята из интернета.

Трубчатый керамический нагреватель изготавливается печатью тонкодисперсным вольфрамовым порошком на керамической подложке, которая оборачивается вокруг керамического стержня из оксида алюминия и спекается в пламени водородной печи при t=1500 °C, образуя прочный, долговечный, термостойкий элемент с высоким сопротивлением изоляции — более 100 МОм, и может развивать температуру до 700 °C.
Электрическое сопротивление этого нагревателя увеличивается с ростом температуры (PTC — Positive Temperature Coefficient).

1.Именно это свойство я и наблюдал, когда падала мощность паяльника при увеличении температуры на пульте.
2. Характерная технологическая бороздка на нагревателе тоже присутствует.
Внешний диаметр нагревательного элемента 3,8мм.

Внутренний диаметр жала показал те же 3,8мм. На самом деле он чуть больше. Это особенность «штангеля» при измерениях внутренних малых отверстий.

Нагревательный элемент заходит свободно. Присутствует минимальный люфт (на расширение при нагреве).
Внешний диаметр 6,2мм.

Разбираю дальше.

Провод трёхжильный. Зажат хорошо.

Режим термостабилизации реализован необычно. К нагревательному элементу идёт всего два провода. Термопары нет. Скорее всего, измерение температуры реализовано через отслеживание изменения сопротивления керамического нагревателя или по току.
Третий провод идёт на корпус к пружинке.
Перехожу к блоку регулировки температуры.
Он находится на шнуре. Имеется отверстие для корректировки температуры.
Скреплён четырьмя саморезами.
Можно разглядеть более внимательно (вид с обеих сторон).

Флюс не отмыт. Основные элементы можете рассмотреть более детально:
оптрон MOC3020, микроконтроллер, ОУ LM358, индикатор температуры и симистор BT134(-600E).

Перехожу к тестированию.
Поработал паяльником в течение часа.
Жало облудилось хорошо. Паять одно удовольствие. Но «шнурок» можно б было подлиннее.

После часа работы и разгона до температуры в 480˚С на жале появились следы побежалости.
Измерил мощность. При включении холодного паяльника мощность максимальна. Затем понемногу падает.

Нагревается быстро. Но нагревает небольшими порциями, то включая, то отключая нагревательный элемент. Поэтому реальную мощность отследить сложно, хотя некоторые закономерности заметны.
С прогревом мощность потребления уменьшается. Вероятная причина — увеличение сопротивления нагревательного элемента.
Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент. Поэтому реальная (средняя) мощность потребления гораздо ниже.

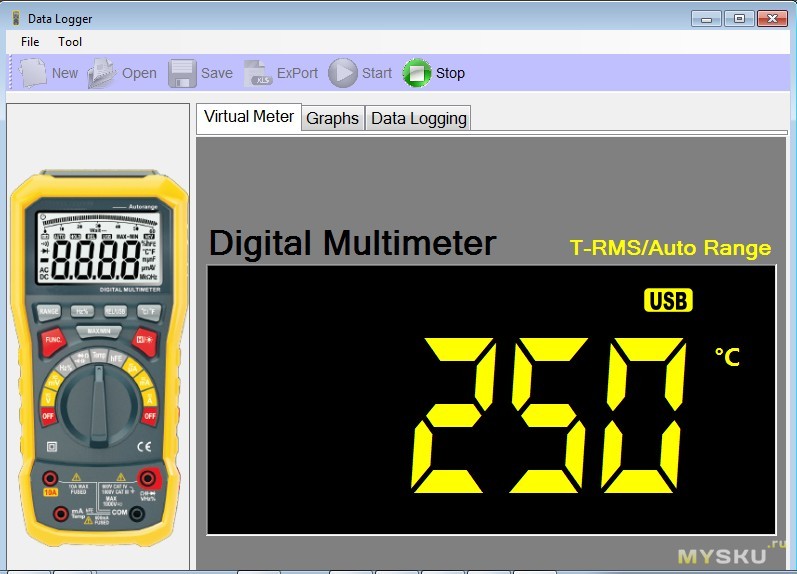

Осталось проверить, насколько точно поддерживает температуру. Буду использовать девайс с выходом на компьютер. Так проще.

Чтобы не портить термопару, температуру измерял не на самом кончике, там, где нет припоя.
Последовательно нажимал на кнопочку на пульте:
200˚С→250˚С→300˚С→350˚С→400˚С→450˚С→480˚С.

Это не окончательные показания. Температура варьируется. Ещё раз повторю. Нагревает небольшими порциями, то включая, то отключая нагревательный элемент (по мере нагрева). Во время пайки температура может проседать на 20˚-30˚С.
На привычных рабочих температурах паяльник явно завышал. Вспомнил про подстроечник. Но в этом паяльнике я его не нашёл (сюрприз №2). Вот фото того, что есть и того, что было.

Такой разброс температур меня абсолютно не устроил. Сначала «разорвал соплю» на месте переменного сопротивления. Затем на место разрыва подпаял сопротивление 7,5кОм.

Сопротивление подбирал по соответствию температуры жала температуре пульта.
При добавочном сопротивлении 5,1кОм температура жала (при температуре на пульте 200˚С) =240˚С.
При добавочном сопротивлении 9,1кОм температура жала (при температуре на пульте 200˚С) =180˚С.
При добавочном сопротивлении 7,5кОм температура жала идеально (или почти идеально) совпадает с температурой на пульте во всём диапазоне.
Теперь меня всё устраивает.
Пора подводить итоги.
Плюсы:
+ Керамический нагревательный элемент.
+ Совместимость с жалами Хакко.
+ Регулировка температуры.
+ Термостабилизация.
Минусы:
-Короткий шнур питания.
-НЕнаша сетевая вилка.
-Пришлось немного потрудиться с установкой сопротивления.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
Надеюсь, хоть кому-то помог.
Удачи!

Разновидности нагревательных элементов для паяльников

Существует довольно широкий ассортимент приборов, при помощи которых можно что-либо паять в быту. Естественно, нагревательные элементы для паяльников тоже отличаются друг от друга. Если вы собираетесь обзавестись этим инструментом, то следует, в первую очередь, задуматься над тем, для какой цели он вам нужен, а также руководствоваться данной статьей, чтобы приобрести нужную вещь.

Нихромовый нагреватель

Самый простой паяльник – это, по сути, нихромовый нагреватель, который намотан через термостойкую изоляцию на медное жало. Ток, проходя через нихром, нагревает его, вследствие чего раскаляется и нагревательный элемент паяльника.

Существуют модели как на 20 Вт, так и на 1,5-2 кВт. А сфера их применения ограничена грубыми электротехническими работами, запаиванием мелких механических дефектов корпусов, емкостей. Причина таких ограничений — высокая температура, что и является основанием перегрева радиодеталей, печатной платы. Из-за этого применение названных элементов в микропроцессорной технике попросту невозможно.

Керамический нагреватель

Более продвинутыми считаются паяльники с керамическим компонентом. Нагревательный элемент паяльника из такого материала при бережном обращении служит намного дольше нихромового, и на сегодняшний день считается самым эффективным нагревателем. Паяльники с керамическим элементом обладают широким спектром регулирования температур, что уже делает их пригодными для работы с электроникой. А некоторые модели вовсе оснащены микропроцессорной регулировкой температур.

Индукционный нагреватель

Также существуют паяльники с индукционным нагревателем. Их работа происходит таким образом: на нагревательный элемент для паяльника нанесено ферромагнитное покрытие, а само жало помещено в катушку. В ферромагнитном покрытии индуцируются токи, за счет чего и происходит нагрев жала до нужной температуры. Одновременно с этим такое покрытие достигает точки Кюри и теряет свои магнитные свойства, нагрев останавливается. При снижении температуры магнитные свойства восстанавливаются, и нагрев возобновляется. Таким образом поддерживается температура жала паяльника без применения термопар, термодатчиков и прочей лишней электроники.

Импульсные паяльники

Для работы с электроникой есть специальные импульсные паяльники. Их преимуществом является то, что у них отсутствует массивное жало, которое накапливает тепло. Нагрев происходит практически мгновенно, из-за этого радиодетали и печатные платы не успевают перегреться и соответственно не портятся при работе с ними таким паяльником.

Принцип действия схемы основан на применении трансформатора, у которого первичная обмотка намотана на 220 В, а вторичная — на 1-2 вольта. Последняя замкнута на малое сопротивление. За счет этого трансформатор преобразует напряжение в ток, который, проходя по жалу, практически мгновенно нагревает его в самом тонком месте.

Не стоит забывать о режиме работы такого паяльника. Современные приборы оснащены регулятором температуры и мощности. Для проведения работ в местах с отсутствием электроэнергии существуют мобильные версии паяльников.

Газовые паяльники

В корпус этого прибора встроена емкость для газа, регулировочный клапан и газовая горелка, нагревающая жало, за счет чего и происходит плавление припоя. При снятии жала паяльник обычно превращается в небольшую газовую горелку карандашного типа. Заправляются такие приборы, обычно, как зажигалка.

Следует отметить, что в паспорте на такой паяльник указан газ, которым его следует заправлять. В связи с отсутствием точной регулировки температурного режима, применение в электронике ограниченно.

Аккумуляторный паяльник

Более продвинутой мобильной версией паяльника служит аккумуляторный паяльник, который пригоден для пайки электроники. Его чрезмерно малая мощность (не более 15 Вт) делает прибор не очень популярным среди мастеров. Хотя, для некоторых работ такой паяльник незаменим.

Уход за инструментом

Перед началом работы с любым паяльником стоит механически обработать жало наждачкой. Как облудить жало паяльника:

• Без особого усердия и энтузиазма немного стачиваем место лужения.
• Затем включаем нагрев, после чего макаем жало в самую обыкновенную канифоль и расплавляем немного припоя, растирая расплавленный шарик на деревянной поверхности.
• Зачищенное место должно приобрести цвет расплавленного олова, а капелька — хорошо прилипнуть.

Со временем после постоянной работы медное жало паяльника покрывается окалиной, нагаром и раковинами. Удалять нагар стоит после каждого применения, поскольку он препятствует нормальной теплопередаче. Окалину вместе с раковинками стоит счищать по обнаружению. Стачивается все до устойчивого медного блеска, а затем снова лудится.

Стоит отметить, что хороших паяльников со стальным жалом просто не бывает. Если продавец пытается продать вам инструмент с жалом из этого материала, откажитесь от покупки. С другой стороны, стальной элемент всегда можно заменить медным, обточив медный пруток под нужную вам форму клина или же иглы.
