как сделать ИК-паяльник 12 вольт своими руками по схеме?

В жизни бывают ситуации, когда нужно выпаять SMD-компонент или микросхему с платы для замены. Обычным паяльником довольно тяжело или попросту невозможно это сделать без того, чтобы не повредить, возможно, еще рабочий элемент дорожки. Для этой операции применяют специальные дорогостоящие устройства, такие как паяльные ванны, фены, разнообразные станции. Не всегда есть смысл или возможность приобретения данных дорогостоящих девайсов. В этой статье будет рассмотрено, как выйти из такого положения без особых вложений денежных средств.

Сейчас мы попробуем собрать инфракрасный паяльник, который поможет нам выпаять элемент с платы. В некоторых случаях он будет способен заменить даже промышленный фен. Составляем схему или же скачиваем ее с интернета – она простая и состоит всего из нескольких элементов.

Итак, приступаем к работе.

Инструменты и материалы

Для сборки инфракрасного паяльника своими руками нам понадобится ряд деталей.

  • Автомобильный прикуриватель. Он чаще всего есть в наличии у большинства автомобилистов либо можно приобрести его в автомагазине. Он должен быть на 12 вольт.
  • Провода для соединения.
    Если дома их взять неоткуда, то в хозяйственном магазине всегда большой выбор. При покупке лучше брать двухжильные провода. Варианты с диаметром 2,5 мм будут довольно толстыми для нашей самоделки, так как через них потечёт большой ток для нагрева спирали. Тонкие провода могут греться или плавиться – лучше их не брать.
  • Изолента ПВХ любого цвета, который радует глаз. При этом чёрная тканевая изолента не подойдёт – ее надо очень много, да и сохнет она слишком долго.
  • Кусок пластиковой трубы, который и будет корпусом горелки. В данном случае отличным вариантом станет часть 32 трубы. Также можно использовать корпус от старого нерабочего паяльника, если таковой имеется у вас дома. Это добавит удобства при дальнейшей работе с прибором.
  • Аккумулятор или блок питания на 12 вольт, чтобы запитать устройство.
  • Кнопка для включения нашего паяльника. Ее можно вынуть из какого-либо устройства дома или купить в магазине. Разновидностей кнопок и зажимов для них огромное множество. Они бывают лепестковые самофиксирующие (типа WAGO), с концами под пайку, с разъёмами «мама» / «папа». Выбор зависит от способа крепления проводов кнопки при установке. Если дома нет паяльника, то стоит выбрать кнопку с винтовыми зажимами под отвёртку. Также нужно, чтобы она была рассчитана на силу тока 16 ампер или больше. В противном случае кнопка быстро выйдет из строя. Либо можно вовсе обойтись без кнопки. Но стоит учесть, что в данном случае мы уже не сможем управлять ИК-паяльником произвольно в дальнейшем при работе.

Еще нам понадобятся следующие инструменты для работы:

  • ножовка, чтобы разрезать пластиковую трубу;
  • суперклей;
  • плоскогубцы для откручивания гайки на прикуривателе;
  • паяльник с оловом и канифолью, чтобы соединять провода на кнопке.

Когда приготовили все компоненты, можно начинать делать сам инфракрасный паяльник.

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Прикуриватель разбирается очень просто. Сначала откручивается керамическая ручка, под ней будет гайка. Её мы тоже откручиваем, в итоге перед нами останется набор запчастей.

Пора начинать собирать наш прибор.

  • Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
  • На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
  • Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
  • Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
  • Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
  • После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
  • Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.

После того как мы собрали устройство по предложенной схеме, стоит проверить. Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Рекомендации

Таким образом, вы можете увидеть, что собрать ИК-паяльник из автомобильного прикуривателя совсем несложно, при этом затраты на запасные части тут минимальны – все выполняется из подручных средств. Сделать такое устройство способен даже новичок среди любителей радиотехники. Возможно, заводское оборудование этот прибор полностью и не заменит, но для выпаивания радиодеталей он вполне подойдет.

При пайке не забывайте, что прикуриватель выдает очень высокую температуру при расплавлении контактов. При этом прибор быстро нагревается.

При достижении нужной температуры нагрева нужно направить его на место спайки, чтобы материалы начали плавиться. Не стоит направлять ИК-паяльник на кожу рук или какие-то легковоспламеняющиеся материалы. Помните, что разогретые детали могут стать причиной сильного ожога, – делайте всё очень аккуратно и внимательно.

В случае поломки прикуривателя его всегда можно заменить на новый, при этом переделывать полностью всю конструкцию уже не будет необходимости.

Как сделать паяльник из прикуривателя, смотрите далее.

Далее на блоке питания выставляем 12 вольт и 5 ампер и подключаем провода.

Как видим, паяльник начинает нагреваться. И тест температуры показал, что на выходе получается 387 градусов.

Сперва испытание на спичке. Естественно она прекрасно загорается )))

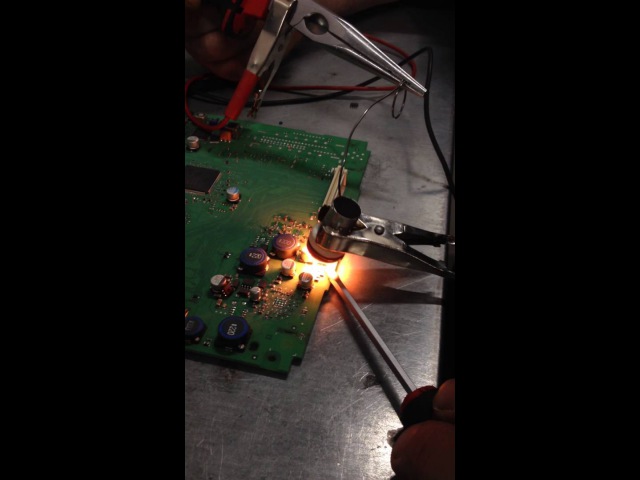

А теперь в реальных условиях пытаемся выпаять очень мелкую деталь с платы и как видим со своей задачей паяльник справляется просто отлично!

Так что вот такой замечательный самодельный инфракрасный паяльник у меня получился! Как видим, делать его очень просто, а пользы он может принести довольно много!

Более подробно все можно увидеть в моем видео, по изготовлению инфракрасного паяльника из прикуривателя:
