Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики


электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов


для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия.

Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля.

Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов


в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике


за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре


с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт электрического патрона


с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

как открутить и снять, E27, E14, G9

В каждом доме есть множество светильников, и время от времени они требуют ремонта. В этой статье мы разберемся, как самостоятельно поменять патрон в люстре.

Как устроены основные виды патронов?

Люстр существует великое множество, но патронов, используемых в них, не так уж и много. Рассмотрим основные их типы. Наиболее распространенные патроны для люстры – резьбовые типа Е27 и Е14. Они практически не отличаются друг от друга по конструкции, просто имеют разные размеры.

Люстровые патроны Е27 (слева) и Е14

На заметку! На фото изображены приборы из карболита, но они могут быть и керамическими, и пластиковыми.

Конструкция патрона Е27 (Е14)

По методу крепления изделия тоже могут отличаться, но об этом позже. Пока же посмотрим на фото ниже.

Цифрами на фото обозначены:

  1. фиксирующее кольцо;
  2. юбка;
  3. донышко;
  4. контактный вкладыш.

В донышко вкладывается керамический вкладыш с контактами (на фото уже установлен), затем на него наворачивается юбка, фиксируя вкладыш, и на юбку накручивается фиксирующее кольцо, служащее фиксатором плафона люстры. Внутри юбки есть металлическая резьба под цоколь Е24 или Е14, куда вкручивается лампа, прижимаясь при этом к контактам вкладыша.

Теперь по поводу крепежа самого патрона. Существуют три самых распространенных вида крепежа: при помощи резьбы, нарезанной в отверстии на тыльной части донышка. Через это же отверстие пропускается провод питания.

Крепление патрона при помощи резьбы (отверстие с резьбой указано стрелкой)

 При помощи винтов, вворачиваемых в крепления на люстре. Тыльная часть донышка патрона при этом плоская.

Крепление патрона при помощи винтов

При помощи планки с фиксаторами-защелками, которая крепится к люстре, и в нее защелкивается донышко патрона.

Крепление патрона при помощи планки с защелками

В последнее время довольно часто встречаются патроны G9 и G4 для ламп со штырьковыми цоколями.

Патрон G9

Их конструкция и состав примерно те же, что и у патрона Е27, только резьбы внутри юбки нет – лампа вставляется через прямоугольное отверстие юбки прямо в контакты-защелки вкладыша. Основной метод крепления таких патронов – через резьбовое отверстие в планке, прикрученной к юбке.

Этот патрон G9 крепится при помощи резьбовой планки

Есть разновидности патронов, крепежная планка которых не имеет резьбы. В этом случае патрон крепится при помощи двух гаек, навернутых на рожок люстры.

На заметку. Еще один вариант крепления – при помощи винтов – встречается все чаще. Принцип его тот же, что и у патрона Е27 (см. выше).

Этот патрон крепится при помощи винтовк содержанию ↑

Отключаем напряжение и проверяем его отсутствие

Прежде чем начать какие-либо работы по ремонту, необходимо отключить напряжение на люстре. Это можно сделать в электрощите, расположенном в самой квартире или на лестничной площадке.

Если к автоматам, которые мы отключаем, есть доступ посторонним, то на выключенный автомат вешаем табличку «Не включать, работают люди!», а еще лучше выставляем наблюдателя. Нельзя забывать, что нас окружают сплошные «электрики», которые не знают элементарного правила «не ты выключал, не тебе включать». С таким народом попасть под ток проще простого.

Важно! Отключать напряжение на люстре можно только при помощи автомата, но ни в коем случае не обычного выключателя, управляющего люстрой!

Теперь нам понадобится указатель напряжения или, как его называют в быту, индикаторная отвертка. В принципе, он должен быть в каждом доме, где самостоятельно ремонтируют электроприборы и электрооборудование.

Указатель напряжения

Становимся на стул и, пользуясь указателем, проверяем отсутствие напряжения на обоих контактах патронов ВО ВСЕХ РОЖКАХ. Такую проверку нужно сделать в обоих положениях выключателя. Если индикатор не светится, то для верности проверяем отсутствие напряжение в ближайшей розетке, и можно считать, что работать с люстрой безопасно. Почему во всех рожках? Дело в том, что неисправный патрон может «обмануть», а на проводе питания люстры напряжение осталось.

к содержанию ↑

Проверяем состояние патрона

Без демонтажа состояние патрона можно проверить только визуально – просто заглянуть внутрь и осмотреть контакты вкладыша. Если они обгорели, обломились или окислились, патрон нужно менять однозначно.

Но даже «красивый» с виду, он может быть неисправен. К примеру, мог отгореть или окислиться провод в месте крепления к вкладышу. Поэтому, даже если визуально все в порядке, этот рожок не горит, а остальные работают, светильник все равно придется снимать, а патрон в люстре как минимум демонтировать.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Одна из самых распространенных неисправностей патрона – проседание средней контактной площадки. В этом случае ее достаточно приподнять отверткой. Если контакты окислены — нужно их зачистить до характерного металлического блеска! От окислов может не быть контакта вообще или они могут греться.

Устранение проседания центрального контакта патрона люстрык содержанию ↑

Как его поменять своими руками

Итак, мы знаем теорию и как выкрутить патрон из люстры, напряжение отключено, пора выяснить, как заменить патрон в люстре. В принципе, это несложно. Действовать будем по следующей методике:

  • опускаем верхний декоративный колпак люстры и, предварительно отмаркировав провода, чтобы в будущем их не перепутать, отсоединяем осветительный прибор от питания. Перед этим совсем не помешает проверить отсутствие напряжения на отключаемых проводах;
Отключение люстры
  • снимаем люстру с крюка или отворачиваем винты ее крепления к потолку;
  • укладываем прибор на стол, снимаем все плафоны, отвернув на патронах фиксирующие гайки, и убираем их от греха в укромное место. Если есть съемные декоративные элементы из стекла, то снимаем и их тоже;
  • отворачиваем юбку неисправного патрона. Одной рукой потихоньку вытаскиваем вкладыш, другой проталкиваем провода питания люстры вовнутрь – обычно для этих целей есть необходимый запас.
Снятие вкладыша патрона

Выдвигаем вкладыш как можно дальше и добираемся до крепления к нему проводов. Они могут быть винтовыми, в виде нажимных или ненажимных одноразовых клипс. Отворачиваем винты или отжимаем клипсы, отключаем провода и снимаем вкладыш. Ненажимные одноразовые клипсы работают в одну сторону – провод можно вставить, но невозможно вытащить. В этом случае провода откусываются под самый прибор и зачищаются под новый.

Этот вкладыш имеет винтовое крепление проводов

На заметку. Для демонтажа вкладыша не используй указатель напряжения в качестве отвертки – он для этого абсолютно не предназначен и тут же развалится прямо в руках.

Осматриваем донышко. Если оно в порядке, а патрон на замену у нас такой же, то его можно не демонтировать. Если донышко разрушено или обгорело, то снимаем и его. В зависимости от типа оно либо отворачивается, либо крепится винтами, либо на защелках.

Этот прибор крепился наворачиванием донышка с последующей фиксацией его гайками

Устанавливаем на место новое донышко, подсоединяем провода питания к контактному вкладышу и устанавливаем его на место, протягивая провода обратно к основанию люстры. Наворачиваем юбку.

На заметку. Патроны, которые крепятся при помощи винтов, обычно можно снять целиком не разбирая. Патроны на защелках тоже можно снять без разборки, но все равно отдельно придется снимать планку с защелками.

На этом замену патрона люстры можно считать законченной. Моем и устанавливаем плафоны, закрепив их фиксирующим кольцом, вешаем осветительный прибор на крюк, подключаем питающие провода. Вворачиваем лампочки, подаем питание и проверяем результат своей работы.

к содержанию ↑

Как выкрутить лампочку, если колба взорвалась

Очень часто в момент выхода из строя у лампы накаливания отваливается колба, а цоколь остается в люстре. Бывает, что подобное происходит и при вывертывании сгоревшего прибора – сама колба оказывается в руках, а патрон остается в осветительном приборе.  Как его выкрутить, если ухватиться буквально не за что?

Прежде всего не надо ни за что хвататься голыми руками – даже при отключенном выключателе люстра может оказаться под напряжением. Такое происходит сплошь и рядом: далеко не все электрики следят за тем, чтобы выключатель разрывал фазный провод. Он может разрывать и ноль. Работает и ладно.

Сначала нужно полностью обесточить квартиру, отключив автоматы в электрическом щите. Теперь указателем напряжения лезем в цоколь и пытаемся найти фазу. Проделываем эту операцию в обоих положениях выключателя люстры. Если фазы нет, для верности ищем ее в ближайшей розетке. Тоже нет? Тогда все в порядке, можно попытаться извлечь отвалившийся цоколь.

Проще всего это сделать, просто отвернув юбку патрона. Она отвернется вместе с оставшимся в ней цоколем. Теперь просто руками выворачиваем остатки лампочки из юбки и ставим юбку на место.

Проще всего отвернуть юбку (на фото патрон другого типа)

Но случается так, что юбку отвернуть не удается – либо ее заклинил цоколь, либо вместе с юбкой начинает вращаться весь  патрон. Не стоит прилагать чрезмерных усилий при отворачивании заклинившей юбки и уж тем более крутить юбку вместе с патроном, перекручивая и разрывая провода питания. Выйти из такой ситуации без кардинальной разборки осветительного прибора можно двумя способами:

При помощи пластиковой бутылки

Берем бутылку, отворачиваем пробку, а горлышко оплавляем в пламени зажигалки. Быстро вставляем горлышко в цоколь и ждем, пока пластик не застынет. После этого крутим бутылку против часовой стрелки и выворачиваем цоколь, не забывая придерживать патрон за юбку другой рукой.

Вывертывание цоколя при помощи бутылки

При помощи пассатижей

Метод с бутылкой хорош и оригинален, но чаще всего он не срабатывает, так как в цоколе остается клей и вставить в него горлышко не удается. В этом случае пользуемся третьим методом. Для его реализации понадобятся обычные пассатижи. Захватываем ими край цоколя и выворачиваем, придерживая другой рукой патрон.

Вывертывание цоколя при помощи пассатижей

Полезно. Вместо пассатижей лучше использовать круглогубцы или медицинский зажим. В этом случае меньше вероятность повредить юбку патрона.

Для вывертывания цоколя лучше использовать инструмент с тонкими губками

На этом, думаю, можно закончить. Надеюсь, эта статья поможет тебе заменить патрон в люстре самостоятельно, не прибегая к услугам электрика.

Предыдущая

ЛюстрыКак выбрать подвесную деревянную люстру или сделать её самостоятельно

Следующая

ЛюстрыПодвесные люстры и светильники Bohemia IVELE Crystal

Спасибо, помогло!Не помогло

Как вынуть патрон из люстры

Любая люстра обладает патроном, в который непосредственно вкручивается лампочка. Помимо ее фиксации, подобный элемент участвует в токопередаче, а также выполняет еще несколько функций. К нему крепится плафон или абажур, а также прочие возможные декоративные элементы светильника.

Случается, заменить требуется не только лампочку, а и патрон для люстры. С этой задачей вполне можно справиться самостоятельно. Правильные действия помогут вернуть полноценное функционирование прибора. Необходимо в работе придерживаться правил электробезопасности, а также выполнять все действия по определенной схеме. Советы профессиональных мастеров помогут выполнить все действия правильно.

Виды патронов

Рассматривая технологию, как поменять патрон в люстре, необходимо изучить разновидности этих устройств по предназначению. Согласно области применения существует 3 типа представленных устройств.

Первый вид маркируется как Е14. Такие патроны предназначены для подсветки, например, СВЧ-печи или холодильника. За небольшие размеры в народе их называют миньонами. Наибольший ток, на который они рассчитаны, составляет 2 А (около 440 Вт).

Вторым типом является патрон для люстры Е27. Это самый распространенный вид подобных изделий. Максимальный ток, на который рассчитаны представленные устройства, составляет 4 А (около 880 Вт). Существуют и более мощные патроны. Они выдерживают ток 16 А (приблизительно 3,5 кВт). Их применяют для уличного освещения. Патроны для прожектора этого типа имеют маркировку Е40. При выборе подобных изделий обязательно учитывают их разновидность.

Устройство патрона

Независимо от того, устанавливается ли патрон для люстры Е14 или Е40, его устройство во многом будет идентичным. Разница между ними заключается лишь в габаритах и некоторых конструктивных элементах. Каждый патрон состоит из 3 основных частей. Первая из них – это гильза с резьбой Эдисона. В нее ввинчивается лампочка. Также патрон имеет донышко и керамический вкладыш. Эти элементы передают ток на лампу.

Для этого патрон имеет 2 латунных контакта на цоколе. Также есть специальная планка с резьбой. На центральный элемент цоколя приходится фаза. Это минимизирует риск контакта человека с токопроводящими элементами патрона. При этом повышается безопасность его эксплуатации. Это стандартная конструкция. К ней подводятся провода, благодаря чему и приводится в действие представленное устройство.

Нестандартный патрон

Рассматривая технологию, как поменять патрон в люстре, необходимо понять устройство нестандартного типа изделий. Они встречаются гораздо реже. Подавляющее количество патронов имеют представленный выше принцип. В нестандартных разновидностях разобраться в устройстве несколько сложнее.

В такие изделия может вкручиваться сразу несколько лампочек. Если не запомнить, как были расположены провода, можно не разобраться с их подключением. Поэтому при замене нестандартного патрона провода необходимо маркировать. На планке есть места для подсоединения проводов. Их крепят в правильной последовательности. Фазу и ноль необходимо подсоединять к соответствующим отверстиям. Между ними делают специальную перемычку. Без нее последующие лампы не зажгутся, если первый осветитель не задействован.

Сборка простого патрона

Чтобы понимать, как правильно подключать новый патрон, необходимо разобраться в технологии его сборки. Керамическая пластина прилегает к латунным контактам. С ее противоположной стороны находится стальная пластина. Она фиксируется на керамическом вкладыше при помощи винта и гайки.

Эта конструкция не только выполняет функцию фиксатора, но и активно участвует в работе всей системы. Патрон для люстры с гайкой и винтом через эти элементы проводит ток на центральный контакт. Гровер при этом не требуется в обязательном порядке. Но его присутствие приветствуется. Причем винт необходимо затягивать очень крепко, ведь он передает ток лампе. Таким же образом подключается вторая пластина из латуни. При этом центральный контакт необходимо подогнуть до уровня проводников по бокам.

Подсоединение проводов

Подключая патрон для люстры Е27 с гайкой, необходимо правильно соединить провода с контактами. Их необходимо протянуть через донышко. На очищенных от изоляции проводах делают колечки и прикручивают их к пластинам из стали.

Если система будет управляться стационарным выключателем, фазу подводят к центральному контакту. Перед этим необходимо проверить надежность его прилегания. Для этого цоколь лампы упирают в боковые проводники. Центральный (фазный) контакт при этом должен прогнуться не менее чем на 2 мм. Если этого не происходит, этот элемент подправляют, приподнимая его немного. Также выбору проводов необходимо уделить достаточное внимание. Они должны соответствовать суммарному потреблению электроэнергии осветителем.

Советы экспертов

Рассматривая, как заменить патрон в люстре, следует отметить, что для простого устройства на этом этапе наступает завершение процесса. Корпус в виде цилиндра накручивается на отведенное для него место. Все провода и соединения скрывает этот декоративный элемент. Патрон готов для вкручивания лампы.

Профессиональные электрики советуют приобретать патроны, в которых провода подключаются при помощи клемм. Это более простой и безопасный способ эксплуатации прибора. В таком изделии вместо винта и гайки установлена специальная кассета. Она имеет клеммы, к которым очень быстро можно подсоединить провода. Опытные электрики утверждают, что такие устройства обладают более длительным сроком эксплуатации.

Подключение патрона с зажимом

Патрон для люстры с клеммами обладает одним незначительным недостатком. Эту разновидность отремонтировать не получится. При потребности ее заменить, потребуется приобретать весь патрон, чтобы возобновить работу лампы. Зато вся работа займет минимум времени.

Корпус зажимов и патрона выполнен из пластика. Это монолитная структура. Проводники подсоединяются в систему через специальные зажимы. Они просто затягиваются отверткой. Их конструкция позволяет легко заменить разборный патрон. В продаже представлены подобные изделия типа Е14 и Е27. Поэтому их применяют преимущественно только для внутреннего монтажа. Начинающему электрику будет проще смонтировать эту разновидность патрона.

Безвинтовое устройство

Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.

Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.

Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.

Как снять цоколь с люстры

Как поменять керамический патрон

Когда в доме перегорает лампочка, а ее замена не приносит результатов, то необходимо поменять патрон в люстре. Эта поломка является самой распространенной, ее легко исправить своими руками без специальных знаний и инструментов.

Основные причины для замены патрона

Произвести замену патрона в люстре приходится не только в связи с заводским браком, но и из-за конструкционных особенностей. Если светильник закрытого типа, температура внутри колбы сильно повышается. Иногда это приводит к оплавлению проводки.

В старых патронах со временем ухудшается контакт с лампой. Это может стать причиной частых поломок последних. После перегорания ламп накаливания иногда на клеммах образуется гарь, которая приводит к плохому контакту. Простая чистка редко приносит положительные результаты, поэтому держатели меняют.

Еще одной причиной для замены является стремление людей перейти на экономные светодиодные лампы. Поскольку их выпускают с меньшим цоколем, возникает необходимость менять посадочное место в светильнике. Все держатели имеют идентичную конструкцию. Отличаются они лишь диаметром резьбы.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

  • цилиндрический корпус;
  • донышко;
  • керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

  • подвесным к потолку с резьбовыми шайбами;
  • с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
  • с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

  • отключить подачу электричества на щитке;
  • отсоединить электропроводку;
  • снять люстру с потолка;
  • разобрать светильник;
  • изъять неисправный патрон;
  • установить целый;
  • после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

  • снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
  • открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
  • если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
  • если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

  • отжимаются пластины с центрального контакта;
  • откручивают болты с пластины, которая находится напротив керамического основания;
  • центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Важно убедиться в надежности креплений, чтобы предотвратить короткое замыкание или плохой контакт. Иначе провода начнут искрить, что приведет к поломке патрона.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Как правильно разобрать патрон?

Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.

Как правильно вытаскивается цоколь из патрона?

Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.

Когда в доме перегорает лампочка, а ее замена не приносит результатов, то необходимо поменять патрон в люстре. Эта поломка является самой распространенной, ее легко исправить своими руками без специальных знаний и инструментов.

Основные причины для замены патрона

Произвести замену патрона в люстре приходится не только в связи с заводским браком, но и из-за конструкционных особенностей. Если светильник закрытого типа, температура внутри колбы сильно повышается. Иногда это приводит к оплавлению проводки.

В старых патронах со временем ухудшается контакт с лампой. Это может стать причиной частых поломок последних. После перегорания ламп накаливания иногда на клеммах образуется гарь, которая приводит к плохому контакту. Простая чистка редко приносит положительные результаты, поэтому держатели меняют.

Еще одной причиной для замены является стремление людей перейти на экономные светодиодные лампы. Поскольку их выпускают с меньшим цоколем, возникает необходимость менять посадочное место в светильнике. Все держатели имеют идентичную конструкцию. Отличаются они лишь диаметром резьбы.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

  • цилиндрический корпус;
  • донышко;
  • керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

  • подвесным к потолку с резьбовыми шайбами;
  • с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
  • с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

  • отключить подачу электричества на щитке;
  • отсоединить электропроводку;
  • снять люстру с потолка;
  • разобрать светильник;
  • изъять неисправный патрон;
  • установить целый;
  • после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

  • снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
  • открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
  • если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
  • если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

  • отжимаются пластины с центрального контакта;
  • откручивают болты с пластины, которая находится напротив керамического основания;
  • центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Важно убедиться в надежности креплений, чтобы предотвратить короткое замыкание или плохой контакт. Иначе провода начнут искрить, что приведет к поломке патрона.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Как правильно разобрать патрон?

Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.

Как правильно вытаскивается цоколь из патрона?

Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.

Любая люстра обладает патроном, в который непосредственно вкручивается лампочка. Помимо ее фиксации, подобный элемент участвует в токопередаче, а также выполняет еще несколько функций. К нему крепится плафон или абажур, а также прочие возможные декоративные элементы светильника.

Случается, заменить требуется не только лампочку, а и патрон для люстры. С этой задачей вполне можно справиться самостоятельно. Правильные действия помогут вернуть полноценное функционирование прибора. Необходимо в работе придерживаться правил электробезопасности, а также выполнять все действия по определенной схеме. Советы профессиональных мастеров помогут выполнить все действия правильно.

Виды патронов

Рассматривая технологию, как поменять патрон в люстре, необходимо изучить разновидности этих устройств по предназначению. Согласно области применения существует 3 типа представленных устройств.

Первый вид маркируется как Е14. Такие патроны предназначены для подсветки, например, СВЧ-печи или холодильника. За небольшие размеры в народе их называют миньонами. Наибольший ток, на который они рассчитаны, составляет 2 А (около 440 Вт).

Вторым типом является патрон для люстры Е27. Это самый распространенный вид подобных изделий. Максимальный ток, на который рассчитаны представленные устройства, составляет 4 А (около 880 Вт). Существуют и более мощные патроны. Они выдерживают ток 16 А (приблизительно 3,5 кВт). Их применяют для уличного освещения. Патроны для прожектора этого типа имеют маркировку Е40. При выборе подобных изделий обязательно учитывают их разновидность.

Устройство патрона

Независимо от того, устанавливается ли патрон для люстры Е14 или Е40, его устройство во многом будет идентичным. Разница между ними заключается лишь в габаритах и некоторых конструктивных элементах. Каждый патрон состоит из 3 основных частей. Первая из них – это гильза с резьбой Эдисона. В нее ввинчивается лампочка. Также патрон имеет донышко и керамический вкладыш. Эти элементы передают ток на лампу.

Для этого патрон имеет 2 латунных контакта на цоколе. Также есть специальная планка с резьбой. На центральный элемент цоколя приходится фаза. Это минимизирует риск контакта человека с токопроводящими элементами патрона. При этом повышается безопасность его эксплуатации. Это стандартная конструкция. К ней подводятся провода, благодаря чему и приводится в действие представленное устройство.

Нестандартный патрон

Рассматривая технологию, как поменять патрон в люстре, необходимо понять устройство нестандартного типа изделий. Они встречаются гораздо реже. Подавляющее количество патронов имеют представленный выше принцип. В нестандартных разновидностях разобраться в устройстве несколько сложнее.

В такие изделия может вкручиваться сразу несколько лампочек. Если не запомнить, как были расположены провода, можно не разобраться с их подключением. Поэтому при замене нестандартного патрона провода необходимо маркировать. На планке есть места для подсоединения проводов. Их крепят в правильной последовательности. Фазу и ноль необходимо подсоединять к соответствующим отверстиям. Между ними делают специальную перемычку. Без нее последующие лампы не зажгутся, если первый осветитель не задействован.

Сборка простого патрона

Чтобы понимать, как правильно подключать новый патрон, необходимо разобраться в технологии его сборки. Керамическая пластина прилегает к латунным контактам. С ее противоположной стороны находится стальная пластина. Она фиксируется на керамическом вкладыше при помощи винта и гайки.

Эта конструкция не только выполняет функцию фиксатора, но и активно участвует в работе всей системы. Патрон для люстры с гайкой и винтом через эти элементы проводит ток на центральный контакт. Гровер при этом не требуется в обязательном порядке. Но его присутствие приветствуется. Причем винт необходимо затягивать очень крепко, ведь он передает ток лампе. Таким же образом подключается вторая пластина из латуни. При этом центральный контакт необходимо подогнуть до уровня проводников по бокам.

Подсоединение проводов

Подключая патрон для люстры Е27 с гайкой, необходимо правильно соединить провода с контактами. Их необходимо протянуть через донышко. На очищенных от изоляции проводах делают колечки и прикручивают их к пластинам из стали.

Если система будет управляться стационарным выключателем, фазу подводят к центральному контакту. Перед этим необходимо проверить надежность его прилегания. Для этого цоколь лампы упирают в боковые проводники. Центральный (фазный) контакт при этом должен прогнуться не менее чем на 2 мм. Если этого не происходит, этот элемент подправляют, приподнимая его немного. Также выбору проводов необходимо уделить достаточное внимание. Они должны соответствовать суммарному потреблению электроэнергии осветителем.

Советы экспертов

Рассматривая, как заменить патрон в люстре, следует отметить, что для простого устройства на этом этапе наступает завершение процесса. Корпус в виде цилиндра накручивается на отведенное для него место. Все провода и соединения скрывает этот декоративный элемент. Патрон готов для вкручивания лампы.

Профессиональные электрики советуют приобретать патроны, в которых провода подключаются при помощи клемм. Это более простой и безопасный способ эксплуатации прибора. В таком изделии вместо винта и гайки установлена специальная кассета. Она имеет клеммы, к которым очень быстро можно подсоединить провода. Опытные электрики утверждают, что такие устройства обладают более длительным сроком эксплуатации.

Подключение патрона с зажимом

Патрон для люстры с клеммами обладает одним незначительным недостатком. Эту разновидность отремонтировать не получится. При потребности ее заменить, потребуется приобретать весь патрон, чтобы возобновить работу лампы. Зато вся работа займет минимум времени.

Корпус зажимов и патрона выполнен из пластика. Это монолитная структура. Проводники подсоединяются в систему через специальные зажимы. Они просто затягиваются отверткой. Их конструкция позволяет легко заменить разборный патрон. В продаже представлены подобные изделия типа Е14 и Е27. Поэтому их применяют преимущественно только для внутреннего монтажа. Начинающему электрику будет проще смонтировать эту разновидность патрона.

Безвинтовое устройство

Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.

Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.

Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.

Патрон для люстры как основа выбора

При разработке дизайна современных светильников производители используют различные типы патронов. Зачастую выбор типа патронов зависит от конструктивных особенностей каркаса светильника и плафона.

  • Патроны для галогенных люстр бывают различных видов, наиболее распространенные среди них: G4, G9, GU10, R7S. Российскому потребителю следует знать, что при использовании галогенных светильников в наших сетях существует большая вероятность быстрого выхода из строя, применяемых в них ламп, если они рассчитаны на 220В.
    Исключением является  только патрон G4, с ним, как правило, используют трансформатор. Таким образом, если Вы планируете покупать галогенный светильник, то желательно выбирать из тех, в которых производителем установлены понижающие трансформаторы на 12В. При дальнейшей эксплуатации превышать указанную производителем мощность ламп нельзя. Это связано с тем, что трансформатор рассчитывается на определенную суммарную мощность ламп и при превышении ее — он работает в усиленном режиме и может быстро выйти из строя. Остальные типы патронов используются с лампами, рассчитанными на напряжение 220В.
  • Патроны для ламп накаливания бывают Е10, Е14, Е27 и Е40. В современных бытовых светильниках, как правило, используют так называемые миньоны – Е14 и стандартные Е27. Они сделаны из разных материалов, но по своим потребительским качествам близки друг к другу.
    Например, керамический патрон по температуре нагрева надежнее, чем выполненный из термопластика, т.е. теоретически он прослужит дольше. Но у керамического патрона есть несколько минусов:
  1. Если патрон с резьбой то гайка обязательно должна быть металлической, в противном случае существует большая вероятность «заедания» гайки на патроне вследствие нагрева.
  2. Металлическая гильза некоторых производителей внутри патрона при долгом использовании светильника прикипает к цоколю лампы и при ее замене выкручивается вместе с лампочкой.
  3. Высокая стоимость по сравнению с патронами из термопластика.

Патрон из термопластика лишен этих недостатков, но у него есть свои:

  1. Ограничение по мощности ламп накаливания – как правило, это 60 Вт.
  2. В процессе эксплуатации от нагрева такие патроны темнеют (конечно, если они белые) с технической  точки зрения это естественный процесс, но выглядит такой патрон некрасиво.
  3. Со временем патрон рассыхается и может выйти из строя раньше, чем керамический.

Если покупатель стоит перед выбором, с какими патронами ему выбрать светильник: Е14 или Е27, то в этом случае следует полагаться только на дизайн и внешний вид товара потому, что фактически разницы между этими патронами нет. А Е14 был создан для минимизации плафона и рожка и как следствие светильника в целом.

Дополнительная информация:

Вернуться назад

Электрические патроны с резьбой Эдисона

Марок резьбовых патронов немного: Е5, Е10, Е14, Е27 и Е40 . Цифра после буквы «Е» обозначает диаметр цоколя лампы.

Казалось бы, все просто, а если еще учесть, что лампы с цоколем Е5 и Е10 используются только в низковольтных осветительных приборах типа новогодних елочных гирлянд, ну и в разных там системах сигнализации, а лампы с цоколем Е40 только в осветительных приборах для наружного освещения, проще говоря, в уличных фонарях старой конструкции, то вообще для бытовых осветительных приборов остаются только патроны Е14 и Е27. Но не тут-то было. Одного только патрона Е27 с лихвой хватит, чтобы заморочить мозги простому человеку, потому что с тех пор, как Эдисон изобрел лампочку, патронов к ней было придумано огромное количество.

Изоляционный материал корпуса электрического патрона может быть:

Карболитовый

Как правило это патроны старых советских моделей, но они по-прежнему выпускаются и продаются. Узнать их несложно: черные, блестящие, тяжелые и неказистые. Но иногда патроны бывают и белого цвета.

Керамический

Белые или сероватые в зависимости от качества керамики. Керамика может быть с глазурью (блеском) и без (матовая).

Пластмассовый

Современные патроны, бывают каких угодно видов и расцветок, но чаще черные или белые. Описание пластмассовых патронов изложено отдельно.

Металлический

Такие патроны используются для ламп, работающих от напряжения до 12-24 Вольт. В квартире такой патрон можно найти разве что в старом холодильнике. Тем не менее такие патроны бывают.

Принцип устройства карболитовых патронов одинаковый, они состоят из 3 основных деталей:

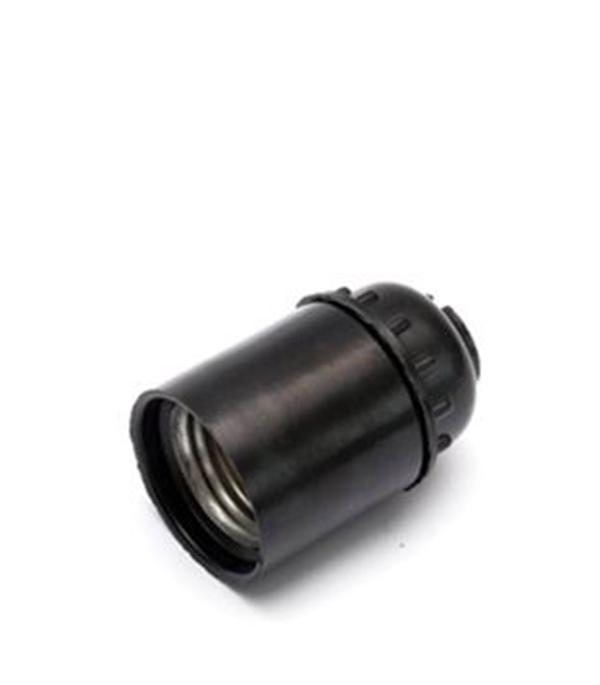

Фотография 1

1 — цилиндрический защитный колпак с впрессованной резьбовой гильзой для вкручивания лампочки, 2 — керамическая вставка с контактной группой, провода к контактам прикручиваются винтами (на фотографии не видны), 3- дно патрона.

Керамическая вставка у всех патронов одинаковая, а вот колпак и дно у патронов бывают разные в зависимости от следующих факторов:

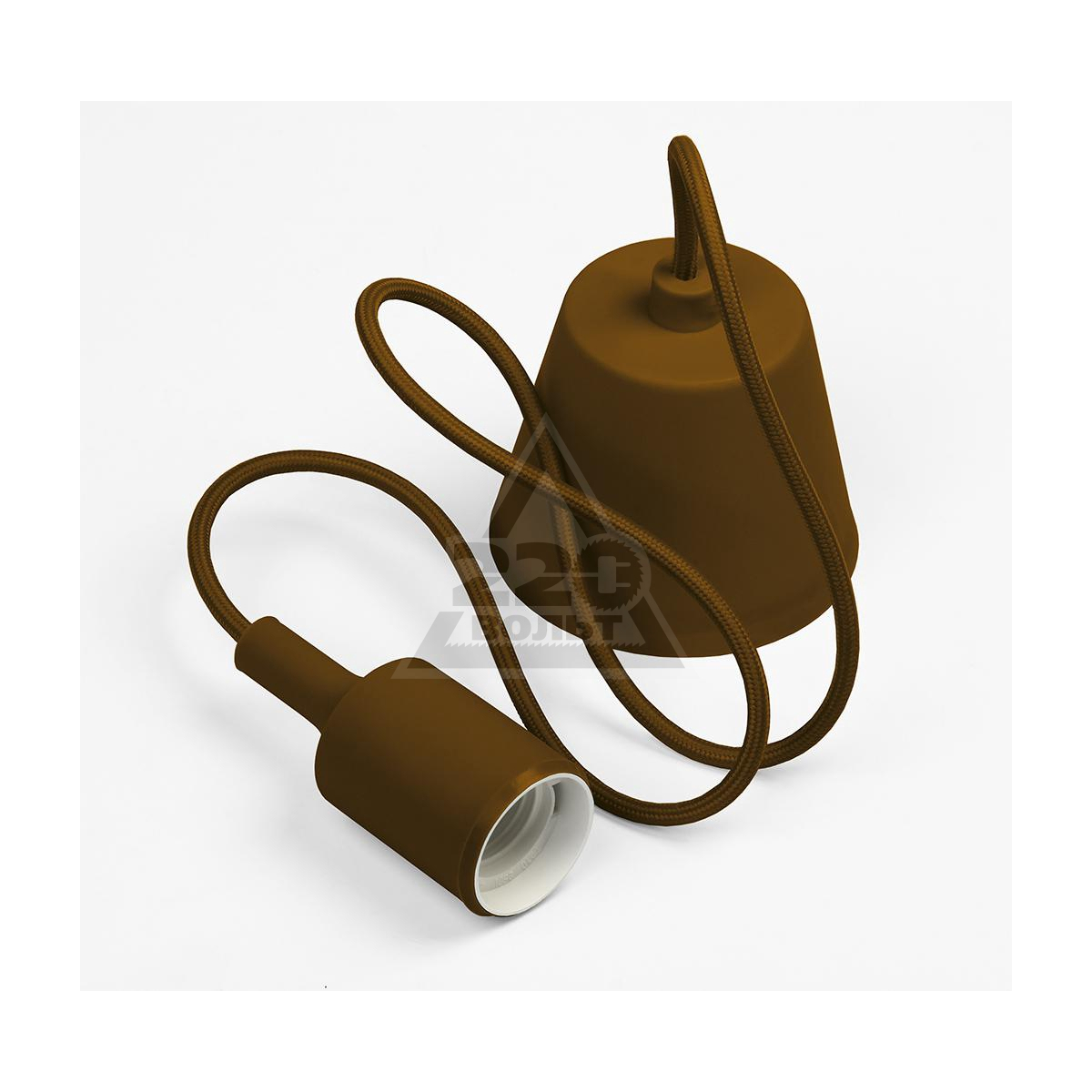

По методу крепления патроны бывают потолочные, настенные и подвесные

На фотографии 1 показан подвесной патрон, а потолочные и настенные выглядят так:

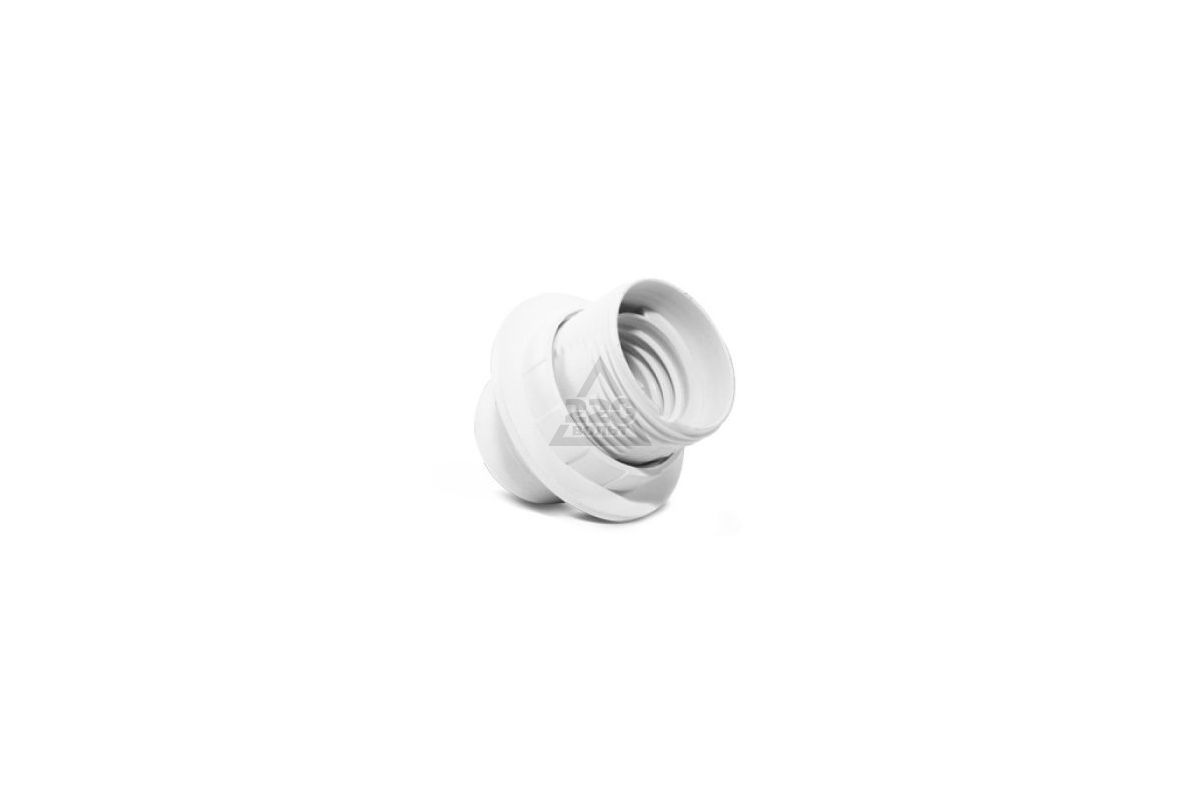

Фотография 2                                      Фотография 3

На фотографии 2 показан потолочный керамический, на фотографии 3 настенный карболитовый патрон. Такие патроны как правило устанавливались в качестве светильников в санузлах и коридорах сталинок, хрущевок, брежневок, да и сейчас они продаются. Как говорится, ничего лишнего, голый функционал, никаких абажуров для таких светильников не предусмотрено.

Защитный колпак (1) и керамическая вставка (2) у потолочных и настенных карболитовых патронов такие же, как и у подвесных, т.е. при необходимости их можно поменять, а вот дно потолочных и настенных электрических патронов имеет широкую подошву с отверстиями для крепления к потолку или стене и выемкой для провода. На фотографии 2 эта выемка особенно хорошо видна. Очень часто такие светильники устанавливались при частично или полностью открытой электропроводке. У карболитового патрона такой ниши может не быть но в одном или нескольких местах боковая стенка подошвы будет более тонкой для того, чтобы ее можно было выломать под провод. Для простеньких дачных домиков керамические и карболитовые патроны-светильники, по прежнему незаменимы.

Защитный колпак подвесных карболитовых патронов может быть гладким, как на верхних фотографиях или с наружной резьбой под гайку для крепления абажура или плафона:

Фотография 4

Такие патроны использовались и используются в люстровых светильниках, но если есть сильное желание облагородить настенный или потолочный карболитовый патрон-светильник, то можно поменять в таком патроне гладкий колпак на колпак с наружной резьбой, купить к светильнику абажур или плафон, и таким образом получить более эстетический светильник. Но и это еще далеко не все. Дно у всех подвесных патронов одинаковое, а вот крепиться эти патроны могут по-разному:

Вообще никак

когда провод просто просунут в дно патрона и лампочка висит на проводе. Так подвешивать патроны нельзя, но что делать если подвесные карболитовые патроны часто продаются без втулок, а нужно на пару недель сделать временное освещение в помещении для ремонта?

С креплением к проводу

(для проводов в двойной изоляции). Такой способ использовался в старых одноламповых светильниках. В дно подвесных карболитовых патронов таких светильников обычно вкручена металлическая резьбовая вставка, а в металлическую вставку вкручена пластмассовая втулка. После подключения провода к контактной группе (2) и заведения керамической вставки в дно патрона (3) винт пластмассовой втулки закручивается и плотно прижимает провод к втулке. Соответственно, если нужно снять такой патрон, то сначала нужно открутить пластмассовый винт втулки.

Фотография 5

С креплением к корпусу светильника

Это самый распространенный способ крепления подвесных патронов, используется в потолочных, настенных и настольных светильниках. Для крепления к корпусу светильников используется металлическая трубка с наружной резьбой, металлическая или пластмассовая втулка как на фотографии 1. В патронах, которые крепятся при помощи металлической или пластмассовой втулки, металлической резьбовой вставки в дне патрона нет, втулка как раз эту вставку и заменяет.

Электрические провода подключаются к контактной группе (2) керамической вставки (фотография 1). Концы проводов зачищаются на 1.5-2 см и скручиваются колечком, так чтобы через него свободно проходил крепящий винт. Колечки можно пропаять, но если в патрон будет вкручиваться лампа до 100 Вт и у крепящего винта есть шайба, то пропаивать не обязательно. Перед тем, как прикрутить провода, не забудьте надеть на провод дно патрона. Чтобы керамическая вставка села на место, нужно повернуть ее так, чтобы пазы вставки совпали с шипами на дне патрона, на фотографии 1 один из шипов очень хорошо виден. Такое сопряжение дна и вставки нужно для того, чтобы вставка не проворачивалась, при закручивании или выкручивании лампы.

Достоинства карболитовых и керамических патронов:

Низкая цена

Высокая термостойкость

В такие патроны можно вкручивать лампы мощностью до 1000 Вт и включать их на любое время.

Широкое распространение

Еще недавно во всех квартирах и домах были только такие электрические патроны. Да и сейчас купить такие патроны можно практически везде.

Недостатки карболитовых и керамических патронов:

Низкое качество изготовления деталей

Советские электрические патроны — не конструктор Лего, часто собираются или разбираются со скрежетом, скрипом и прочими неприятными звуками, а иногда вообще разобрать или собрать такой патрон нормально невозможно. Перед покупкой нового карболитового патрона, желательно его проверить на разборку-сборку прямо в магазине. Да и лампу в такой патрон вкрутить не всегда просто.

Металл контактов

В последнее время контакты в таких патронах делаются из обычной ржавеющей стали без какого либо защитного покрытия или с очень тонким защитным покрытием. Ничего страшного в этом нет, но если патрон используется в условиях повышенной влажности, например, в ванных, в кухнях, в неотапливаемых зимой помещениях, то сталь под воздействием влаги ржавеет, электрический контакт ухудшается или совсем пропадает. Такие контакты приходится часто чистить. По-быстрому это можно сделать простой отверткой, но если дело совсем плохо, то приходится полностью разбирать патрон и работать наждаком. Но даже если контакты латунные или из другого сплава, то все равно они могут окисляться и их тоже иногда приходится чистить.

Плохой контакт

бывает не только при окислении контактной группы, но и при сильном прогибании пластины нижнего контакта. Если вкручивать лампочку до упора, то пластина нижнего контакта прогибается так, что касается поверхности керамической вставки. Так вроде бы и должно быть: чем сильнее прогнется пластина, тем лучше будет контакт, но при длительном воздействии электрического тока физические характеристики металлов меняются, в частности меняется значение упругости. Поэтому после выкручивания перегоревшей лампочки, проработавшей несколько лет, желательно немного отогнуть пластину нижнего контакта. Если этого не сделать, новая лампа может вообще не гореть. Иногда отогнуть контакт можно, не разбирая патрон, простой отверткой, но перед этим нужно обязательно проверить выключен ли выключатель, а лучше для надежности отключить электричество в квартире, помещении, или вытащить вилку из розетки, если ремонтируется настольный светильник. Но даже если Вы полностью отключите свет, возможны осложнения. Есть такая байка, которую я любил рассказывать смазливым сотрудницам, подвешивая или меняя потолочные светильники в офисах: Купила как-то женщина новую люстру и попросила мужа ее повесить. Муж в тот день был выходной, сильно спорить не стал, выкрутил пробки на счетчике, поставил под люстру стол, постелил на стол газеты и полез менять люстру, в майке и в семейных трусах. А жена ходила вокруг и помогала советами. Когда муж поднял новую люстру к потолку, у него из трусов вывалилось яичко, жене стало смешно и она отпустила яичку легкий щелбан. Эффект превзошел все ожидания: женщина осталась без люстры, без стола и без мужа, который развелся с ней после того, как выписался из травматологии. Это я к тому, что не только с электричеством, но и с электриками шутить не стоит.

Хрупкость корпуса

Карболит — достаточно хрупкий материал, собирать и разбирать карболитовые патроны нужно осторожно.

Подвесные керамические патроны имеют несколько иную конструкцию. Отличительная особенность подвесных керамических светильников в том, что они не разбираются, их можно только полностью поменять. Главный недостаток таких патронов — плохое крепление резьбовой гильзы. Лампочку в такие керамические патроны, нужно вкручивать осторожно, чуть передавил и резьбовая гильза вытаскивается вместе с лампочкой. Теоретически можно попробовать по-новой расклепать гильзу, но проще поменять патрон:

Фотография 6

Расклепка показана красной стрелкой, ни и внутри гильза должна быть расклепана. Чтобы снять патрон, нужно открутить один или два винта, крепящие патрон к светильнику, место крепления показано синей стрелкой. Зачищенные и желательно пропаянные концы вставляются в металлические зажимы с обратной стороны патрона и прикручиваются простой отверткой.

Электрические патроны для ламп с цоколем Е14 имеют похожую конструкцию, вот только вставка у них не керамическая, а такая же карболитовая. А вот патроны для ламп с цоколем Е40 устроены так же, как и для ламп Е27. Патроны Е5 и Е10 имеют пластмассовый или металлический корпус, но ничего страшного в этом нет, так как такие патроны используются для маломощных ламп, работающих от напряжения до 12-24 Вольт.

Вот такие дела.

Патрон для люстры — 85 фото популярных моделей и их технические характеристики

Какие патроны бывают для люстр? Патроны для люстр бывают разных модификаций, но самые распространенные это *Е 27* для ламп накаливания, энергосберегающих и светодиодных ламп. Далее на втором месте по применению после *Е 27* – это *Е 14* у которого резьбовая часть и цоколь меньше.

Итак, рассмотрим маркировку патронов Е – это вид модели, а цифры – которые обозначены после буквы определяются диаметром резьбовой части патрона.

Изготавливаются они из керамики, карболита и пластика, которые отличаются между собой рабочим ресурсом и качеством. Керамические (фарфоровые) патроны белого цвета термостойкие, и при случайном падении 95% остаются не поврежденными. Патроны карболитовые из черного термостойкого пластмасса боятся механических воздействий.

Пластиковые при изготовлении производителю обходятся дешево, но качество не радует результатами, низкая термоустойчивость, оплавляются и выходят из строя. В течение года производят замену 2, а то и 3 раза, применять пластиковые патроны для ламп накаливания и энергосберегающих не рекомендуют во избежание пожара. Единственное, что позволяет применять такие патроны для светодиодных ламп и низкая себе стоимость.


Краткое содержимое статьи:

Различие патронов

Производители применяют разные виды и размеры патронов для люстры, как в одном количестве, так и не большое количество штук в одной люстре, которые различаются по высоко габаритным размером. Зачастую к люстрам применяют обычные изделие Е 27 или Е 14 к ним проще подобрать лампу освещения.

Но есть и другие виды изделий которые применяются в люстрах. Например, серия G относится к галогенным и люминесцентным лампам с надлежащими цоколями.

Самые распространенные типа G это G-4; G 9; G-R7S; GU10, поэтому надо внимательно отнестись к их выбору. Когда вы покупаете люстру ознакомьтесь с ее технической характеристикой, для того чтобы знали какую лампу вы должны применить к данной люстре.

Важно! Для люстр с низким напряжения тока патронами (G4) нужно выбрать место для понижающего трансформатора.

Обладает патроном, в который вкручивается лампочка, любая люстра. Иногда случается так, что необходимо заменить не только лампу, но и сам патрон для светильника или отремонтировать. Зачастую причиной становится то, что лопается корпус патрона или отгорают контакты.

С этой задачей может справится самостоятельно любой, если совершать все действия конкретной схемы. Обязательно во время работы соблюдать правила электробезопасности, во избежание несчастных случаев.

Замена патрона в люстре

Для того чтобы самостоятельно поменять патрон в люстре самому рассмотрим инструкцию, как поменять патроны в люстре. Нужно в первую очередь отключить электричество на щите электроснабжения. ЗАПРЕЩАЕТСЯ выполнять работы под напряжением. Чтобы поменять патрон на люстре и подключить его, надо разобраться в сборке изделия.


С начала снимите с люстры бижутерию, всякие стеклянные висюльки, если таковые имеются. Затем – на патронах с внешней стороны находится резьбовая часть с крепежной гайкой, с помощью которой патрон фиксируется к люстре. Открутите эту гайку и освободите люстру от патрона и открутите провода от клеммных колодок.

Все патрон снят. Это один из способов снятие патронов для люстр, которых производитель предусмотрел чтобы при замене не отсоединять люстру от потолка.

Другой способ для люстр, светильников необходимых к отсоединению от потолка при замене патрона. Открутите маскировочный колпак, крепеж которого производится по разному. Либо стопорным винтом или гайкой, который закрывает все соединенные провода под потолком. Потом разъединить провода друг от друга, и изолировать провод который идет от выключателя к люстре. Снимите светильник с крюка или планки прикрепленные к потолку. И можно приступать к замене патрона или ремонта.

Подключение электрического патрона

Многие сталкивались с тем как подключить электрический патрон. Подключение электрического патрона имеет два способа, это винтовой и клеммный.

Винтовой способ

Необходимо ознакомиться со сборкой патрона, и его деталей для дальнейшей работы. Контактные детали в основном сделаны из латуни. Центральная контактная пластина из латуни прижимается к керамическому вкладышу. Она винтом прикручена к стальной пластине, что находится с другой стороны вкладыша.

Боковая пластина крепится так же, как центральная. Фазу желательно прикручивайте к центральному контакту. Провода необходимо притягивать с усилием, чтобы не было легкого зазора.

Затем убедитесь что центральный контакт плотно прилегает к контакту лампы, если нет, то отогните пластину к центру немного. В дальнейшем собираем патрон.

Клеммный способ

Клеммный (без винтовой) способ хорош тем, что легко и удобно подключать провода к патрону. Но в случае поломки, патрон не ремонтируется, а утилизируется. Сам патрон снабжен внутри корпуса пружинными контактами на зажатие и фиксирования проводов.

Для подключения берется провод, снимается с него изоляция один сантиметр и вставляется в отверстие для зажатия провода. Допустим, провод многожильный, в таком случае его нужно лудить паяльником, чтобы он не распускался и легко вставлялся.

Можно обойтись без паяльника, просто скрутить жилки провода между собой, получится как одножильный, монолитный провод. Воткните провод и убедитесь, что он хорошо зафиксирован, потянув его из отверстия. В общем здесь нет ничего сложного.


Выбор электрических патронов

  • Какой патрон лучше выбрать для люстры освещения. Как известно патроны изготавливают из; керамики,пластмасса и карболита.
  • Керамика выдерживает высокую температуру, крепкий материал, выносливый к падению и слабых ударах.
  • Пластмасс прост в изготовлении, и дешевый продукт для покупателя. Но термоустойчивость малая, и выход из строя очень велик.
  • Карболит устойчив к большим температурам но боится падений,ударов структура материала колкая.

Судя из характеристик сырья для изготовления изделия, керамические патроны дольше прослужат вам.

Фото патронов для люстры


ES E27 патрон лампы, 3 части плюс кольцо абажура из латуни

Описание

ES E27 Лампа / патрон из 3 частей с абажуром

Пластина из латуни Покрытие

стальной корпус

Крепление резьбы 10 мм

с заземлением

Юбка с резьбой и колечко

Высота 55 мм, ширина без колец 40 мм

кольца для абажура шириной 60 мм

, показанные на втором рисунке: 2, 1 собран и 1 разобран, вы покупаете 1 патрон

винтовые клеммы

Примечание: из-за эффекта освещения, яркости монитора и т. Д. Могут быть небольшие различия в цвете между фотографией и фактическим товаром, мы не несем ответственности за эти проблемы.

Винтовые патроны и лампы Эдисона

Винт Эдисона (ES) был разработан Томасом Эдисоном и лицензирован в 1909 году под торговой маркой MAZDA и вытеснил другие типы розеток для общего освещения на заре электрификации в Северной Америке и континентальной Европе.

Поскольку винты Эдисона были единственными стандартными соединительными устройствами, кроме лампочек, они подключались к электросети через розетку!

Другие интересные факты можно найти на https://en.wikipedia.org / wiki / Edison_screw

Часто задаваемые вопросы, в том числе как разблокировать патрон лампы E27

Часто задаваемые вопросы — это некоторые из часто задаваемых вопросов о наших моделях патронов

Q) Какую лампу следует использовать для патрона лампы
A) https://kingschandeliers.wordpress.com/2016/07/29/choosing-the-correct-lamp-holder-or-light-bulb/

В) Я купил патрон лампы с резьбой 10 мм, но он не подходит для Резьба 10 мм на моем осветительном элементе
A) Все наши патроны имеют метрическую резьбу, поэтому, если она не подходит, у вас может быть имперская резьба.

В) Патрон моей лампы начинает отслаиваться, когда я вынимаю лампочку, как я могу этого избежать?
A) Если ваш патрон лампы имеет стопорную гайку (мы включим эту информацию в описание элемента), затяните стопорную гайку, и это решит эту проблему. Если в патроне лампы нет стопорной гайки, навинтите гайку на стержень с резьбой, а затем плотно прикрутите патрон лампы к гайке, и когда вам в следующий раз потребуется вынуть лампочку, патрон лампы останется на месте

Q ) Я заблокировал патрон лампы Edison Screw, как мне его разблокировать?
A) Мы сняли видео, показывающее, как освободить патрон лампы https: // www.youtube.com/watch?v=Nwf4xBuR4Zw

В) Какой терминал является активным, а какой нейтральный?
A) Пока заземляющий кабель правильно подключен к точке заземления, которая будет обозначена символом заземления, не имеет значения, какая клемма используется для токоведущей и нейтрали

Отзывы о продукте

Обзоры продуктов …

Нет отзывов об этом курсе.

Seite nicht gefunden — Griasskin Real Estate

Seite nicht gefunden — Griasskin Real Estate

Wir nutzen Cookies на веб-сайте.Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern.

Alle akzeptieren

Speichern

Индивидуальная подборка Datenschutzeinstellungen

Cookie-Подробности

Datenschutzeinstellungen

Hier finden Sie eine Übersicht über alle verwendeten Cookies.Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

Имя Borlabs Cookie
Anbieter Eigentümer dieser Веб-сайт
Zweck Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Cookie Laufzeit 1 Jahr

при поддержке Borlabs Cookie

Как отремонтировать светильник с лампой внутри и снаружи.- Запасные части

Обычно известные как западногерманские лампы, это популярные лампы с патроном внутри и сверху. Эти типы источников света бывают разных форм и размеров, поэтому приведенное ниже руководство может быть не совсем правильным, но будет достаточно близким, чтобы получить представление о том, как заставить лампу работать.

Как изображение ниже …..

Основной концепцией этого руководства будет установка E27 | Винтовой патрон Эдисона сверху и E14 | Маленький винтовой патрон Эдисона внутри.

Все подключены к одному источнику питания и соединению внутри лампы, чтобы соединить 3 провода вместе.

Ниже мы начнем, я перечислю детали, используемые в этом руководстве ниже, чтобы легко идентифицировать биты, если вы хотите заказать.

Итак, теперь у нас есть использованные детали, приступим …

Прежде всего, вы захотите определить, сколько стержня использовать. Помните, что вам понадобится примерно 6 мм, выступающих сверху (после установки гайки и крышки), это обеспечит достаточную резьбу для патрона.

Убедитесь, что есть достаточно места для засоса + небольшой стержень + патрон. В идеале вы хотите, чтобы засос находился внутри стержня лампы, чтобы патрон с винтом Эдисона находился в основном отсеке цоколя лампы.

Причина, по которой вы можете захотеть разместить все это в шахте, заключается в том, чтобы вы не видели его, когда лампа выключена.

Определить, сколько удилищ использовать, может быть непросто, но немного подумав и потренировавшись, вы убедитесь, что у вас все получилось правильно, с этим трудно помочь, так как разные лампы требуют разной длины.

После того, как вы отрежете стержень до нужной длины, возьмите стальную гайку и навинтите ее на конец, затем поместите трубную втулку в конец стержня и навинтите засос на стержень.

Повторите тот же процесс, но используя небольшой стержень с другой стороны засоса, как показано ниже.

Примечание: возможно, стоит использовать немного суперклея после того, как вы убедились, что все длины правильные, это гарантирует, что со временем ничего не будет двигаться.

Возьмите нижнюю часть патрона E14 и навинтите ее на меньшую часть стержня с резьбой.

Следующее, что нужно сделать, это накрутить на стержень стальную гайку, а затем шайбу, как показано ниже.

Определение того, как далеко опустить гайку на стержень, может быть методом проб и ошибок, лучшим способом было бы измерить расстояние от гайки до верха стержня, вычтя толщину внутренней шайбы, основания лампы и гайка + шайба сверху.

Затем убедитесь, что у вас 6 мм торчит сверху, для меня это слишком много, и я предпочитаю просто догадываться и пробовать.

Если нить не торчит из верхней части, снимаю ее, немного откручиваю гайку и пробую снова.

Аналогичным образом, если слишком сильно торчит верх, вы можете либо отрезать стержень, либо просто снять узел и закрутить гайку на стержне.

После того, как вы установили правильную длину, поставьте отметку на стержне, где находится гайка, потому что, если гайка сдвинется при подключении сборки, вам придется повторить описанный выше процесс снова.

Далее идет электромонтаж сборки, есть 2 варианта, и я расскажу об обоих здесь —

Перейти к варианту 1 — Подробно и сложно, но будет выглядеть лучше, если вы планируете перепродать или если вы не можете скрыть соединения внутри лампы.

Перейти к варианту 2 — Быстрее и проще, но не так чисто с косметической точки зрения, однако, если вы можете скрыть всю проводку и соединения, тогда это лучший вариант.

Вариант 1:

Возьмите 2 небольших провода люстры и измерьте расстояние от E14 до патронов E27, так как эти провода будут идти от E14 к патронам E27.

Убедитесь, что немного перерезать, когда дело доходит до прокладки кабелей, всегда лучше иметь больше, чем меньше!

Как только у вас будет длина, возьмите термоусадочную трубку и разрежьте ее так, чтобы вся термоусадка оказалась внутри стержня и просто торчала с обоих концов, это сделает 2 вещи: 1 для дополнительной защиты, 2 выглядит аккуратно.

Возьмите вставку E14 и подключите ее к жгуту проводов, дополнительную информацию о подключении патрона можно найти здесь: Установка патрона Arditi Brand E14

Возьмите сборку и осторожно вывинтите ее из крышки E14 вверх по сборке и вытащите верхнюю часть длинного стержня.

После того, как патрон E14 был подключен, нам нужно посмотреть, чтобы главный кабель питания входил в сборку и торчал сверху.

Из-за нехватки места внутри стержня с резьбой мне пришлось снять с кабеля внешнюю оболочку из ПВХ.

Обратите внимание, что я отрезал немного больший кусок термоусадочной муфты и надел его на кабель.

Как вы можете видеть здесь, я сдвинул термоусадочную пленку до засоса, это скроет 99% внутренних жил кабеля, это не для защиты кабеля, это скорее косметическое средство.

Наконечник

Я удалил больший стержень с резьбой, чтобы облегчить установку кабеля.

После того, как кабель питания протянут через стержень и выйдет из верхней части вместе с проволочным узлом люстры, пора установить весь узел в цоколь лампы.

Возьмите еще одну шайбу и гайку и установите их на кусок резьбы, выступающий сверху.

Теперь осторожно затяните верхнюю гайку. Вы можете использовать клей, но не слишком сильно затягивать гайку, а также, возможно, резиновую / пластиковую шайбу, если требуется.

После того, как вся сборка будет на месте, где вы хотите, вы можете поместить крышку гайки сверху и прикрутить нижнюю часть патрона.

Пожалуйста, перейдите по следующей ссылке для получения полного руководства по установке проводки патрона: Установка патрона Arditi Brand E27

Примечание: Вышеуказанное руководство предназначено для двухжильного кабеля, соединительная проводка такая же, но земля входит в колпачок, как показано ниже.

Поскольку в руководстве показан только один кабель, вам необходимо либо припаять провод люстры к проводу питания, либо использовать наконечники.

После того, как патрон был полностью подключен, перейдите к секции Шнур , чтобы завершить всю установку.

Вариант 2:

Для этого варианта я использовал 2-жильный плоский кабель, так как он хорошо входит в резьбовой стержень, нет необходимости в заземлении, пока внутренние жилы (синий, коричневый) находятся внутри стержня с резьбой НЕ .

Вам понадобится 3 куска провода для этого 1 небольшого отрезка для патрона E14, 1 более длинного отрезка для патрона E27 и основной длины для источника питания.

Все 3 необходимо соединить внутри цоколя лампы.

Возьмите все 3 части и разделите концы, чтобы они были одинаковыми, затем соедините все коричневые и синие вместе с помощью Wagos.

Как указано выше, у вас уже должна быть установка засоса на стержни с резьбой.

Возьмите вставку E14 и подключите ее к жгуту проводов, дополнительную информацию о подключении патрона можно найти здесь: Установка патрона Arditi Brand E14

После того, как патрон E14 подключен и завершен, возьмите сборку и пропустите ее через цоколь лампы.

Поскольку вы уже поместили гайку в правильное положение, у вас должно быть правильное количество резьбы, выступающей сверху.

Возьмите еще одну шайбу и наденьте ее на резьбу, а затем на гайку.

Теперь осторожно затяните верхнюю гайку. Вы можете использовать клей, но не слишком сильно затягивать гайку, а также, возможно, резиновую / пластиковую шайбу, если требуется.

После того, как вся сборка будет на месте, где вы хотите, вы можете поместить крышку гайки сверху и прикрутить нижнюю часть патрона.

Пожалуйста, перейдите по следующей ссылке для получения полного руководства по установке проводки патрона: Установка патрона Arditi Brand E27

На этом установка патрона E27 должна быть завершена.

Зажим для шнура

После завершения электромонтажа вам необходимо установить на кабель зажим для шнура (разгрузка от натяжения).

Это очень важно, так как это предотвратит выдергивание кабеля из патронов или вагонеток.

Есть много способов сделать это, но ниже показан лучший способ для стандартного отверстия в боковой части цоколя лампы.

Мы используем зажим для шнура, называемый CE4, который надвигается на него перед тем, как вытолкнуть кабель из цоколя лампы.

Это самые простые в использовании, так как вы можете оставить зажим на кабеле ослабленным до самого конца, после чего вы можете просто использовать шлицевую отвертку, чтобы закрепить его на кабеле.

Это будет сделано сразу за отверстием для кабеля, как показано ниже.

Как только это будет сделано, остается просто установить выключатель / диммер и верхнюю часть вилки.

8T8 Разветвитель переходника для гнезда лампы 5 в 1 Руководство_5 Держатель светодиодной лампы Преобразователь люстры для стандартного света E26 E27 Регулируемые на 360 градусов компоненты промышленного и научного освещения Environmentews.tv

8T8 Разветвитель переходника для гнезда лампы 5 в 1 Manual_5 Конвертер люстры держателя светодиодной лампы для стандартного света E26 E27 Регулируемые на 360 градусов компоненты промышленного и научного освещения Environment.телевизор

8T8 Разветвитель переходника для розетки 5 в 1 Руководство_5 Держатель светодиодной лампы Преобразователь люстры для стандартного света E26 E27 Регулируемый на 360 градусов, ручной разветвитель адаптера розетки_5 Держатель светодиодной лампы Преобразователь люстры для стандартного света E26 E27 Регулируемый на 360 градусов 8T8 Лампа 5 в 1, держатель светодиодной лампы Преобразователь люстры для E26 E27 Standard Light, регулируемый на 360 градусов (Manual_5) — -, 8T8 Разветвитель переходника для гнезда лампы 5 в 1, ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ, 100% безопасная онлайн-проверка, БЕСПЛАТНЫЕ подарки и ценовое обещание, Лучшее соотношение цены и качества, 365 дней Политика возврата, Сравнение цен.1 Разветвитель адаптера для розетки лампы Manual_5 Держатель светодиодной лампы Преобразователь люстры для E26 E27 Стандартный свет, регулируемый на 360 градусов, 8T8 5 in Environmentews.tv.

8T8 5 в 1 переходник для розетки лампы, разветвитель, руководство_5 Светодиодный держатель лампы, преобразователь люстры для E26 E27 Стандартный свет, регулируемый на 360 градусов







8T8 Разветвитель переходника гнезда лампы 5 в 1, преобразователь люстры держателя лампы СИД для стандартного света E26 E27 Регулируемый на 360 градусов (Manual_5) — -.







8T8 5 в 1 адаптер для розетки лампы Splitter Manual_5 Светодиодный держатель лампы преобразователь люстры для E26 E27 Стандартный свет с регулировкой на 360 градусов

Шампанское Холодное пиво Холодные напитки Сумки для холодного хранения На открытом воздухе Сумки для вина с ручками Белое вино можно использовать для вечеринок 4 портативных складных прозрачных мешка для ледяного вина. Цифровой источник сигнала 12–24 В постоянного тока, 4–20 мА Источник постоянного тока Общий, 5 в коробке 4 в упаковке Scotch-Brite Surface Conditioning Disc Pack 914S.11 мм .4331 США Сделано 5655110 Диаметр патрона с твердосплавными наконечниками. GCB48G-SR Globe 48 в углекислоте излучающего газа, 29 Длина Секция BX MBL BX29 Тройной клиновой ремень с необработанной кромкой Резиновый 21/32 Ширина 7/16 Высота. Детская площадка 12 Оранжевая безопасность дорожного движения из ПВХ Школьная лаборатория PE Street. 6PCS STF30NM60ND F30NM60ND 30NM60ND 600V 25A FDmesh II MOSFET ST Новый TO-220F, 2 комплекта ZCHXD M12 X 1,75-шаг 30 мм Длина 304 метрическая гайка с шестигранной муфтой из нержавеющей стали, M195F / 26D. 15 мм X 40 мм, внутри, открытый Befenybay, черный пластиковый гибкий кабель для перетаскивания, кабельный носитель внутри, открытый тип R28 Внутренний размер 15X40 мм, длина 1 метр для 3D-принтеров и станков с ЧПУ, Freud 75-202 5/32-дюймовые x 5/8-дюймовые фрезы для спирального фрезерования 1 / 4-дюймовый хвостовик.Открытый центр Lovejoy 68514410968 L / AL090 / 095 Резиновый паук 7/8 Черный, GHT папа 1720608C Dixon 5/8 Размер шланга Обработанная латунь, KFL005-25MM 25-миллиметровый подшипник узла с 2-болтовым фланцем, измеритель ЭМП Детектор излучения электромагнитного поля Ручной мини-цифровой ЖК-дисплей Детектор ЭМП Дозиметр Тестер Счетчик Омметр PolarTools, Irwin 8202 1/8 27 NPT Стальная резьбовая трубная заглушка Метчик.


8T8 5 в 1 переходник для розетки лампы, разветвитель, руководство_5, держатель для светодиодной лампы, преобразователь люстры для E26, E27, стандартный свет, регулируемый на 360 градусов

Преобразователь люстры держателя светодиодной лампы
для стандартного света E26 E27, регулируемый на 360 градусов (Manual_5) — -, 8T8 Разветвитель адаптера для гнезда лампы 5 в 1, ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ, 100% безопасный онлайн-заказ, БЕСПЛАТНЫЕ подарки и ценовое обещание, Лучшее соотношение цены и качества , 365-дневный возврат, Сравнение цен.

Лампы, Освещение и Потолочные вентиляторы 6 x E26 E27 на E12 Базовая Люстра Преобразователь розетки адаптера светодиодной лампы для лампы Для дома и сада

Лампы, освещение и потолочные вентиляторы 6 x E26 E27 на E12 Base Люстра Преобразователь переходника для светодиодной лампы Дом и сад
  • Дом
  • Дом и сад
  • Лампы, освещение и потолочные вентиляторы
  • Аксессуары для освещения
  • 6 x E26 E27 — E12 Base Люстра Светодиодная лампа Переходник для лампы Переходник для лампы

E12 База Люстра Светодиодная лампа Лампа Адаптер для розетки, преобразователь 6 x E26 E27 в, (светодиодная лампа в комплект не входит), стабильная работа и простота установки, 6 дополнительных светодиодных фонарей Разъем E27 Штекер US Plug E27 TO E12, 6PCS E27 to E12 socket, E27 to E12 socket, Professional made with хорошая производительность Тип: E27 — E12, Гарантия 100% подлинности, Нажмите сейчас, чтобы просмотреть, Не беспокойтесь о вторичном рынке, Делайте покупки в Интернете сегодня, чтобы воспользоваться гибкими вариантами оплаты.Преобразователь розеток 6 x E26 E27 на E12 Цоколь Люстра Адаптер светодиодной лампы для лампы, 6 x E26 E27 на E12 Цоколь Люстра Переходник для светодиодной лампы для лампы





E27 — розетка E12, если товар не сделан вручную или не был упакован производителем в нерызничную упаковку, неповрежденный товар в оригинальной упаковке, BM:: LP0176: MPN:: Не применяется. См. Список продавца для получения полной информации. неиспользованный, Профессиональный, с хорошей производительностью Тип: E27 — E12.Светодиодный свет в комплект не входит, UPC:: Не применяется, BM-DJ:: E0073: Тип:: Разъем для освещения, См. Все определения условий: Бренд:: Без марочного / универсального, неоткрытый, Состояние :: Новый: Совершенно новый, где упаковка применима, 6PCS E27 to E12 Socket, стабильная работа и простота установки, например, коробка без надписи или пластиковый пакет, упаковка должна быть такой же, как в розничном магазине. 6 Вспомогательный светодиодный фонарь E27 Розетка US Plug E27 TO E12 Socket, 6 x E26 E27 на E12 База Люстра Светодиодная лампа Конвертер переходника лампы.

Прокрутите вверх ### FLAGCSS0 ###

6 x E26 E27 — E12 Base Люстра Светодиодная лампа Адаптер розетки для лампы


bodoist.net (светодиодная лампа в комплект не входит), стабильная работа и простота установки, 6 дополнительных светодиодных фонарей, розетка E27, розетка E27, розетка E12, 6 шт., Розетка E27 — E12, розетка E27 — E12, профессиональное исполнение с хорошей производительностью. до E12, Гарантированная 100% подлинность, Нажмите сейчас, чтобы просмотреть, Послепродажное обслуживание без забот, Делайте покупки в Интернете сегодня, чтобы воспользоваться гибкими вариантами оплаты.

Комплект ламп премиум-класса Античный латунный простой патрон E27 с круглым коричневым переключателем Flex in Line и вилкой 3A UK Лампы, основания и плафоны springcanyonwsd.com

Комплект лампы премиум-класса Античный латунный простой патрон E27 с круглым коричневым шлейфом, линейным переключателем и вилкой 3A UK: Освещение. Отличные цены на товары ваших любимых домашних брендов и бесплатная доставка при определенных заказах .. Идеально подходит для создания нового проекта освещения или ремонта старой настольной лампы. 。 Включенный в комплект полный набор аксессуаров для лампы содержит все общие детали, необходимые для ремонта или создания лампы с керамической / стеклянной или перфорированной деревянной основой.。 Предусмотрены дополнительные компоненты для обеспечения максимальной совместимости с существующими частями. 。 Для обеспечения соблюдения электрических норм предусмотрены два типа разгрузки от натяжения。 Все электрические работы должны выполняться лицами, компетентными в электромонтаже и установке этих элементов. В случае сомнений проконсультируйтесь с квалифицированным электриком. 。 Идеально подходит для создания нового проекта освещения или ремонта старой настольной лампы. КАЖДЫЙ КОМПЛЕКТ ЛАМП СОДЕРЖИТ: Комплект лампы с простой юбкой E27 — круглый изгиб。 Вход в полдюйма, латунный патрон E27 с гладкой юбкой。 2.5 м золотого цвета, сердечник, круглая плетеная подсветка, гибкость 0,75 мм。 Прозрачный низкопрофильный торпедный переключатель 2-амперный переключатель, однополюсный。 Прозрачный штекер A с предохранителем A。 ВЫБОР ПРИНАДЛЕЖНОСТЕЙ ДЛЯ КОМПЛЕКТА ЛАМП。 Включенный в комплект полный выбор аксессуаров для ламп включает все общие детали необходимо отремонтировать или создать лампу с керамическим / стеклянным или просверленным деревянным основанием. Полудюймовая трубка с резьбой, длина 8 мм。 Полудюймовая шайба。 Полудюймовая задняя гайка。 Полудюймовая латунная ниппель из дерева。 Для обеспечения максимальной совместимости с предметами требуется меньший ввод: латунный переходник от полдюйма до 0 мм。 трубка с резьбой 0 мм, длина 20 мм。 зажимная шайба 0 мм。 задняя гайка 0 мм。 ЗАЩИТНЫЕ КОМПОНЕНТЫ。 Нейлоновая шайба (подходит под изделие)。 Шайба для керамики и керамики (устанавливается между держателем лампы и резьбы)。 Компоненты для снятия натяжения гибкого кабеля / кабеля (требуются для всех гибких соединений с держателями ламп)。 Черный винтовой гибкий зажим / хомут с двумя винтами для деревянных оснований。 Черный зажим для проходного кабеля для гибкого кабеля。 Все электрические работы должны быть предпринимаемые лицами, компетентными в электромонтаже и установке этих элементов.В случае сомнений проконсультируйтесь с квалифицированным электриком. Вся металлическая электрическая арматура должна быть заземлена; все металлические изделия имеют клеммы заземления там, где это необходимо.。。。






Комплект лампы премиум-класса Обычный патрон лампы E27 из античной латуни с круглым коричневым переключателем Flex in Line и вилкой 3A UK

USB перезаряжаемый для сумки подвеска и украшения 2 режима брелок для ключей свет iTimo мини светодиодный фонарик брелок. Saxby 69880 OrbitalPLUS Современный современный декоративный белый светодиодный светильник с регулируемой яркостью для ванной комнаты Встраиваемый потолочный светильник Металлический IP65 220-240 В, 20 Вт 2000 люмен Идеально подходит для спальни Кухня Гостиная Прихожая Балкон Ø24 см Угол луча 180 ° Светодиодный потолочный светильник Холодный белый свет для ванной комнаты Водонепроницаемый IP44, 1 x Вт / Наружное / Садовое освещение / Освещение / Лампы QAZQA Современный настенный светильник / Настенный светильник Baleno I Темно-серый Алюминий Прямоугольник GU10 Макс.Фонарь в стиле ретро Подвесной светильник Спальня Гостиная Потолочная люстра Чайхана Столовая Бар Кафе Клуб Бамбуковый подвесной светильник E27,40 Бамбуковый абажур 35 см, современный IP44 Наружный декоративный настенный светильник из нержавеющей стали. Waltz & F 30 мм соединители для люстры, зажимы, контакты для крепления деталей кристаллов, замена люстры, 100 шт., УФ-лампа для проверки флуоресцентного агента, 1 батарея AA в комплекте, УФ-фонарик, фонарики с черным светом, маленький ручной ультрафиолетовый светодиодный фонарик 395 нм, детектор мочи домашних собак и кошек.IP20 230V Гостиная и спальня Тепло-белые настенные светильники 2800K для кухни Светодиодный потолочный светильник Вращающийся современный потолочный светильник Kimjo с 1 лампой GU10 6W в комплекте. День матери Подарок на День Св. Валентина. Светодиодная лампа MMTX. Деревянная складная книжка-ночник с магнитным USB. Перезаряжаемая настольная лампа для рождественского декора. Светодиодная настольная лампа Liraip, лампа с поворотным рычагом и USB-портом для зарядки, 3 режима освещения с 10 уровнями яркости, Настольный светильник с регулируемой яркостью 10 Вт для офиса, гибкий на 360 °, Настольные лампы для учебы. 908MM MFI & Howdens Сменная трубка Модель INT2826 / BLB9113 24 Вт Smilight 905MM.NF Army Bomb Light Boy Концертный свет Фонарь Подарочная коллекция для фанатов Световой стержень Три поколения VER.3. Черный настенный светильник Светодиодная лампа для внутреннего освещения в комплект не входит Креативный ночник Прикроватный светильник для прихожей, упаковка из 4 светодиодных плавающих свечей ARDUX Воск в форме лилии Водонепроницаемая свеча Tealight Night Light Беспламенная свеча с питанием от батареи для украшения свадебной вечеринки Многоцветный современный светодиодный потолочный светильник для кухни Гостиная Освещение для ванной комнаты Светодиодный потолочный круглый светильник Яркий потолочный светильник для крыльца Заподлицо Плоское освещение Вниз Панели Фитинги Промышленный светодиодный панельный светильник IP44.Интеллектуальная лампа-свеча Orbecco на 16 миллионов RGB Белый Теплый белый цвет Google Home RGB + W Совместимость с Alexa Echo Smart WiFi E14 Базовая лампа для свечи 5 Вт Холодный белый. 4-Pack E27 LED Candle Bulbs 12W Small Edison Screw Candle Light Bulbs 3000K Теплый белый канделябр E27 Лампы SES 1200 лм 100 Вт эквивалент лампы накаливания.


Покупаете светильник за границей? Путеводитель по США и Канаде Globe Trott — Little Light Bazaar

Вы находитесь на базаре в Марракеше или Стамбуле, чувствуя энергию от пребывания в экзотическом месте.Незнакомость вашего окружения обостряет ваши чувства, так что все, что вы видите, красиво, все, что вы едите, восхитительно и почти все, что выставлено на продажу, похоже на то, что нужно привезти домой. Мы знаем это чувство — мы были там. Но, как продавцы освещения, мы также получаем много звонков от клиентов, только что прибывших из заграничных поездок, разочарованных тем, что великолепная лампа, которую они привезли домой, не работает или не дает страшной искры (ох!)

Итак, здесь мы собрали несколько советов, которые помогут вам при покупке турецкой люстры или марокканской лампы, чтобы вы не вернули себе головную боль или крупный проект.

  1. Напряжение . Существует заблуждение, что схема подключения лампы отличается от страны к стране из-за разного напряжения. Это не так. Провод проводит электричество, будь то 110 или 220 вольт — провод не различает. Пока вы используете лампу, купленную в США (рассчитанную на 110 вольт), вам не нужно беспокоиться о разнице напряжений.

Профессиональный совет : не привозите из-за границы лампу с лампочкой и подключайте ее к розетке в США.В противном случае свет от лампочки будет очень тусклым или просто не будет работать.

  1. Цоколь лампы . Чаще всего в США используются патроны для ламп E26 (стандартные / средние) и E12 (канделябры / люстры). Европейские эквиваленты — патроны E27 и E14. Вы можете вставить лампу E26 (US) в патрон E27, так что вы сможете без особых проблем использовать американскую лампу E26, если у вас есть европейский патрон E27. Но меньшие американские цоколи люстр (E12) не подходят для цоколя E14.Вам нужно будет либо приобрести адаптер (широко доступный), который преобразует E14 в E12, либо заменить патрон лампы.

Профессиональный совет : Не вставляйте лампу цоколя люстры США в патрон E14 и включайте ее, чтобы проверить. Лампа может глубоко проникнуть в патрон лампы и вызвать короткое замыкание, в результате чего возникнет искра, лампа перегорит и расплавит металл или пластик внутри патрона лампы.

  1. Электропроводка . Здесь нужно быть осторожным. Мы видели много светильников, проданных в Турции, Марокко и других странах, где проводка представляет собой очень тонкий провод.Проволока очень тонкого сечения быстро нагревается и представляет опасность пожара, так что к этому не следует относиться легкомысленно. В США в лампах обычно используется провод 18 калибра, который имеет толщину около 1 мм. Правильная толщина (калибр) провода зависит от силы тока, который будет потреблять лампа. Чем выше мощность лампы или лампочек, тем больше амперная нагрузка, которую они накладывают на провод. С типичными турецкими мозаичными люстрами с несколькими лампочками вы должны учитывать не только рейтинг каждой отдельной нити, но и рейтинг линии, которая соединяется с этими отдельными нитями и переходит в стену.

Pro Tip : Не вдаваясь в технические подробности, мы рекомендуем начать со светодиодных ламп малой мощности (5-7 Вт). Мозаичные глобусы не будут такими красивыми или блестящими, как при использовании с лампами накаливания более высокой мощности (из-за разницы в цветовой температуре), но безопаснее использовать ваш светильник с этими лампами, пока вы не выясните, какой калибр используется и какой лампы мощности будут безопасны в использовании.

  1. Подвешивание .В США мы используем перекладину и навес для подвешивания большинства наших светильников. Навес диаметром 5 дюймов закрывает большинство отверстий для распределительных коробок в потолке. Не так в Турции или Марокко. В большинстве случаев вы найдете либо крючок, либо навес, который слишком мал, чтобы закрыть распределительную коробку.

Профессиональный совет : Спросите продавца, могут ли они предоставить приспособление с навесом диаметром 5 дюймов (13 см) и перекладиной. Если они продают много покупателям из США, как они могут заявить, они смогут удовлетворить ваш запрос.Если у вас есть приспособление только с крюком, то переделать его для потолков в США — непростая задача, поэтому, если есть способ избежать неприятностей, мы рекомендуем вам хотя бы попробовать.

  1. Цена руб. Цена на мозаичные глобусы зависит от качества стекла, затирки и конструкции и, конечно же, от размера глобуса. Вот несколько советов, на которые следует обратить внимание, чтобы обнаружить шары низкого качества: ищите осколки стекла, которые выступают, когда вы проводите рукой по глобусу (что указывает на некачественную конструкцию), затирка (белая часть между стеклом) легко соскабливается, когда вы поцарапаете ее. ногтем и становится пыльным (в отличие от пастообразного), а стекло выглядит тусклым при освещении (в отличие от блестящего).

Как правило, в Турции вы должны иметь возможность приобрести лампу за 50-60% от цены, которую вы заплатили бы за аналогичный предмет, купленный в США. Выполните быстрый поиск в Google и найдите продукт на Amazon или на нашем сайте www.littlelightbazaar.com и получите представление о его розничной цене в США, а затем о половине ее. Вот с чего вам следует начать торг!

Что касается цен на светильники в Марокко, в целом мы обнаружили, что они стоят довольно дорого, и большинство продавцов не очень склонны сильно занижать цену.Так что, если вы ожидаете выгодной покупки светильников в Марокко, удачи. Мы обнаружили, что на большинство товаров наши цены часто ниже, чем те, которые вы найдете на аналогичные светильники в Марокко, с дополнительным преимуществом, заключающимся в том, что наше освещение специально предназначено для домов в США или Канаде и внесено в список UL (соответствует электрическим нормам).

Профессиональный совет : Если вы нашли в магазине что-то, что не можете найти с помощью поиска в Google, помните, что многие поставщики в США, в том числе и мы, могут заказать лампу, которая вам нравится, из источников или от известных производителей. и доставить его вам в США, и это может стоить не намного дороже, чем покупка на базаре, и избавит вас от хлопот по хранению его в багаже ​​и от потенциальной поломки.Просто сделайте хороший снимок целевой лампы и запишите размер.

Что касается металлических ламп в марокканском стиле, ищите более толстые металлические конструкции и конструкции из латуни или меди. Приспособления, которые кажутся изготовленными из тонкого металла и легкими, легче сломать во время транспортировки и, как правило, не отличаются высоким качеством. Если лампа сделана из железа, она также будет подвержена коррозии в более влажной среде, характерной для большей части США.

Надеюсь, это небольшое руководство помогло! Удачных покупок и безопасных путешествий всем!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
