Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1.

Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

utp_cat_5_sutp_cat_5_s

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45

— в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.

Vilka RJ-45_a

Vilka RJ-45_a
3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

T-568R

T-568R

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный типCross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой типStraight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

rj45-plug-connection-sequencerj45-plug-connection-sequence Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару

) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

rat-kabel

rat-kabel

— Коннектор надо держать пластиковым фиксатором от себя вниз.

07.inserting-UTP-CAT5-wire-inside07.inserting-UTP-CAT5-wire-inside

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

c5ec5e

Витая пара обжата, патч-корд готов к употреблению!

Как обжать витую пару: Инструкция, фото, схема

Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

Как правильно обжать витую пару

Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:
  1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
  2. Выбираем схему.
  3. В соответствии с ней располагаем жилы.
  4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
  5. Обжимаем один конец кабеля.
  6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
  7. Патч-корд готов.
  8. Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.
Схема B
  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый
Схема обжима витой пары. Схема B
Схема A
  1. Бело-зелёный
  2. Зелёный
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый
Схема обжима витой пары. Схема A

Как быстро обжать витую пару

Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:
  1. Берём любую удобную вам последовательность жил
  2. Обжимаем первый коннектор
  3. Берём точно такую же последовательность жил из п.1
  4. Обжимаем второй коннектор
  5. Готово!

Заметьте — это совершенно неправильный подход. Так делать можно только в

очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
Есть витая пара, но нет свитча.
Легко!
Кросс для сети 10Мбит/с и 100Мбит/сКросс для гигабитной сети 1000Мбит/с
  1. Обжимаем один конец витой пары по схеме A
  2. Обжимаем второй конец витой пары по схеме B
  3. Подключаем один конец к первому компьютеру
  4. Подключаем второй конец ко второму компьютеру
  5. Между компьютерами появляется 100 мегабитная локальная сеть
  1. Обжимаем один конец витой пары по схеме B
  2. Обжимаем второй конец витой пары:
  • Бело-зелёный
  • Зелёный
  • Бело-оранжевый
  • Бело-коричневый
  • Коричневый
  • Оранжевый
  • Синий
  • Бело-синий
  • Между компьютерами появляется гигабитная локальная сеть

  • Схема обжима витой пары. Кросс
    Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

    Как обжать 4-х жильную витую пару

    Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

    Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми:

    Схема AСхема B
    1. Бело-зелёный
    2. Зелёный
    3. Бело-оранжевый
    4. Пусто
    5. Пусто
    6. Оранжевый
    7. Пусто
    8. Пусто
    1. Бело-оранжевый
    2. Оранжевый
    3. Бело-зелёный
    4. Пусто
    5. Пусто
    6. Зелёный
    7. Пусто
    8. Пусто

    Технология создания патчкорда.

    Патч-корд представляет собой электрический кабель, концы которого оснащены разъемами-коннекторами. С его помощью вы без проблем сможете подключить одно электрическое устройство к другому. В этой статье мы расскажем, как изготовить патч-корд самостоятельно.

    Вам потребуются следующие инструменты:

    • клещи для обжима контактов и коннекторов RJ-45
    • кусачки для нарезки кабеля
    • тестер
    • бухта кабеля витой пары
    • коннекторы RJ-45

    Технология создания патч-корда

    Возьмите конец кабеля с витой парой из бухты. Отмерьте отрезок необходимой длины: кабель должен свободно дотягиваться от компьютера до свитча, не загромождая при этом проход. Желательно, чтобы рассчитать длину кабеля так, чтобы впоследствии можно было убрать в его короб или спрятать за плинтус.

    Выбрав соответствующую длину, разрежьте кабель. Воспользуйтесь кусачками (рисунок).

    Аккуратно снимите верхний защитный слой (внешнюю изоляцию) отрезанного кабеля. Если есть нить или изоляционная фольга, то обрежьте их. Изоляция удаляется на участке длиной примерно в 30-40 мм от конца электрического шнура.

    После того как вы снимите верхнюю обмотку кабеля, вы увидите восемь жил проводов, отличающихся друг от друга цветом. Они скручены попарно (рисунок).

    Расправьте каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга.

    Далее составьте эти восемь цветных проводов вместе (плотно и в одну линию) в определенной последовательности.

    Последовательность следующая (T568B), слева направо, как показано на рисунке:

    У вас должен получиться следующий вид (рисунок):

    Приступайте к обжимке концов кабеля. Вам понадобятся обжимные клещи.

    Аккуратно подрежьте торцовую часть ваших проводов:

    Возьмите коннектор. Поверните его язычком вниз, а контактами вверх (рисунок):

    Удерживая контакты, осторожно вставьте торец кабеля до упоравнутрь коннектора, таким образом, чтобы каждый провод попал в свою дорожку коннектора.

    Убедившись в верном расположении контактов, поместите коннектор в обжимные клещи. В них есть специальный разъем, вы его не перепутаете.

    Придерживая кабель, сжимайте клещи до упора — все контакты должны хорошо «прожаться».

    Отпустите клещи и выньте из них готовый коннектор.

    Оцените качество обжимки, убедитесь в том, что кабель не вываливается из коннектора.

    Со вторым концом кабеля повторите этапы 3 — 15.

    Завершив работу, вы получите свой первый патч-корд. Теперь его следует проверить на соответствие категории 10BaseT и готовность к эксплуатации.

    Возьмите в руки тестер и ваш патч-корд.

    Включите тестер.

    Вставьте патч-корд в тестер обоими концами.

    На тестере будет видно рабочий ваш патч-корд или нет. Если индикаторы на обоих приборах совпадают, то результат положительный.

    Если тест прошел удачно, значит, вас можно поздравить! Однако, даже если тест закончился неудачей, не отчаивайтесь: попробуйте отрезать кусачками коннекторы от патч-корда и повторить попытку с самого начала.

    обжим и правильная распиновка для различных типов соединения

    На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

    Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

    Немного теории

    Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

    Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

    Правильная «распиновка»

    Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

    Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

    Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

    Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды,с одинаковой распиновкой на обоих концах.

    Стандарт TIA-568A На рисунке показано цветовое расположение проводов по стандарту TIA-568A

    Стандарт TIA-568BЦветовое расположение жил в коннекторе, по стандарту TIA-568B

    Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А , другой должен соответствовать стандарту B.

    Схема обжима витой пары crossover (с перекрещиванием), выглядит следующим образом:Схема crosover

    Правильное подключение 2 парного кабеля

    Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.

    Распиновка 2-х парного кабеляЕсли, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

    Инструмент для работы

    Вам понадобится:

    • Кабель необходимого стандарта.
    • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
    • Специальные клещи.
    • Устройство для снятия изоляции.
    • Тестер витой пары.

    ИнструментТак может выглядеть необходимый инструмент

    Инструмент для прозвона жил витой парыОдин из вариантов тестера для проверки правильности соединения жил.

    Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».Если нет подходящего инструмента

    Пошаговая инструкция по обжиму сетевого кабеля

    1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.Снятие изоляции
    2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
    3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.Выравниваем концы жил кабеля
    4. Очень удобно делать обрезку приспособлением для снятия изоляции.
    5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
    6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.Обжим коннектора
    7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

    Обжим коннектора с помощью отвертки и других подручных средств

    Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

    1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
    2. Бокорезами обрежьте лишнее.Работа бокорезами
    3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
    4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

    Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.

    Патч корд распиновка. Делаем патч-корд (как обжать витую пару)

    Я уже рассказывал как правильно сделать обжим витой пары 5 категории , состоящий из 4 пар проводников . Теперь мы рассмотрим как обжать 2-х парный кабель . Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s) . Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
    Как же в таком случае правильно обжать патч-корд ?


    Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s . Рассмотрим схему:

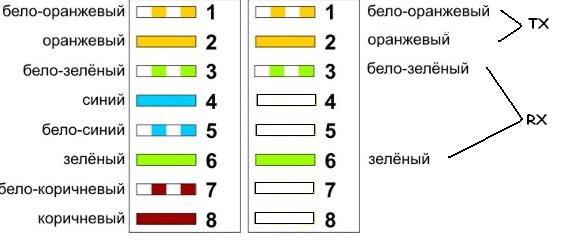

    Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX , и соответственно 3 и 6 для приема —RX .

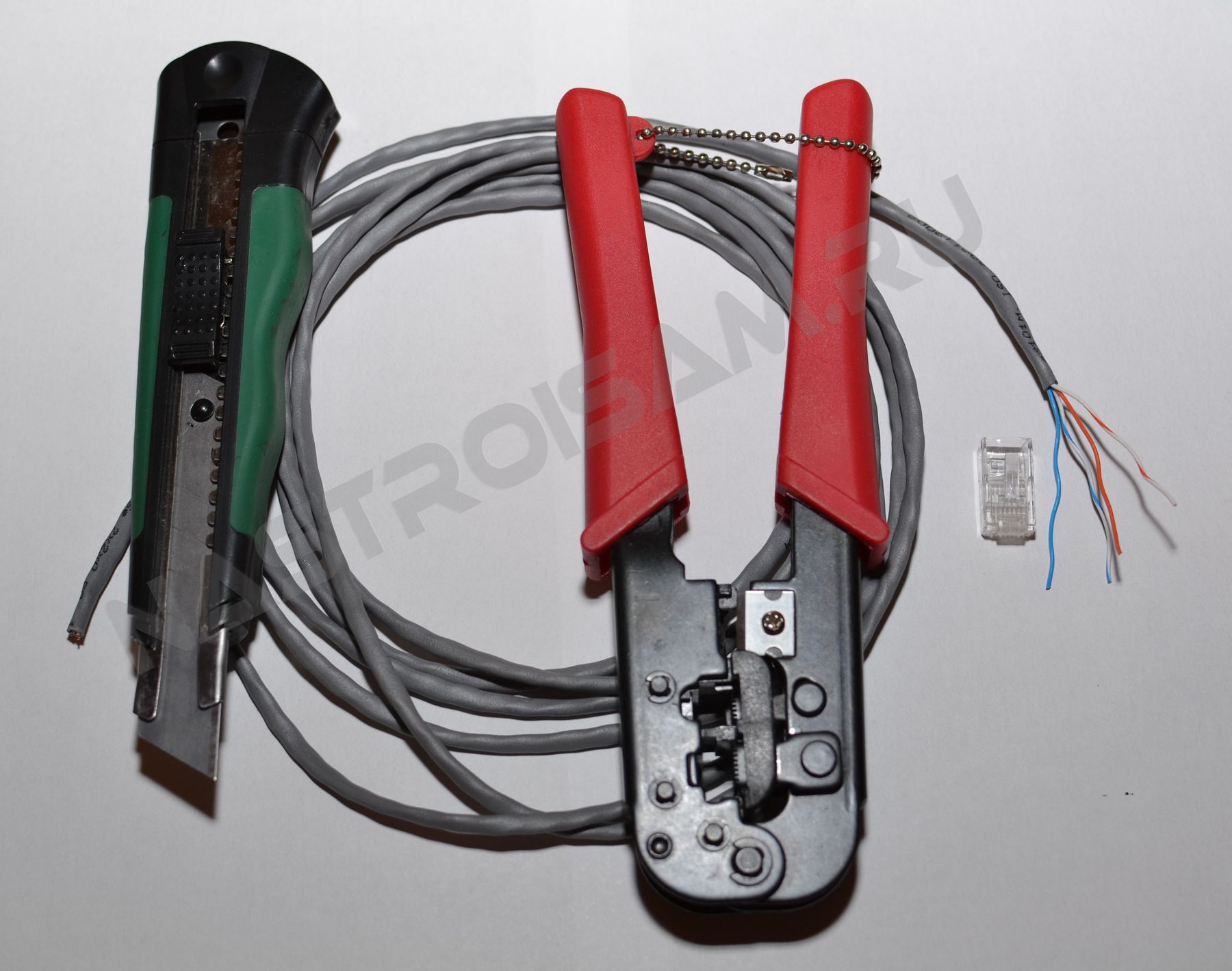

    Для обжима витой пары нам потребуется:
    1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
    2. Стандартный коннектор RJ-45 .
    3. Обжимной инстумент.

    Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары ) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер , то на втором конце при обжимке патч-корда просто поменяйте пары местами.
    Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.
    Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд . Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.

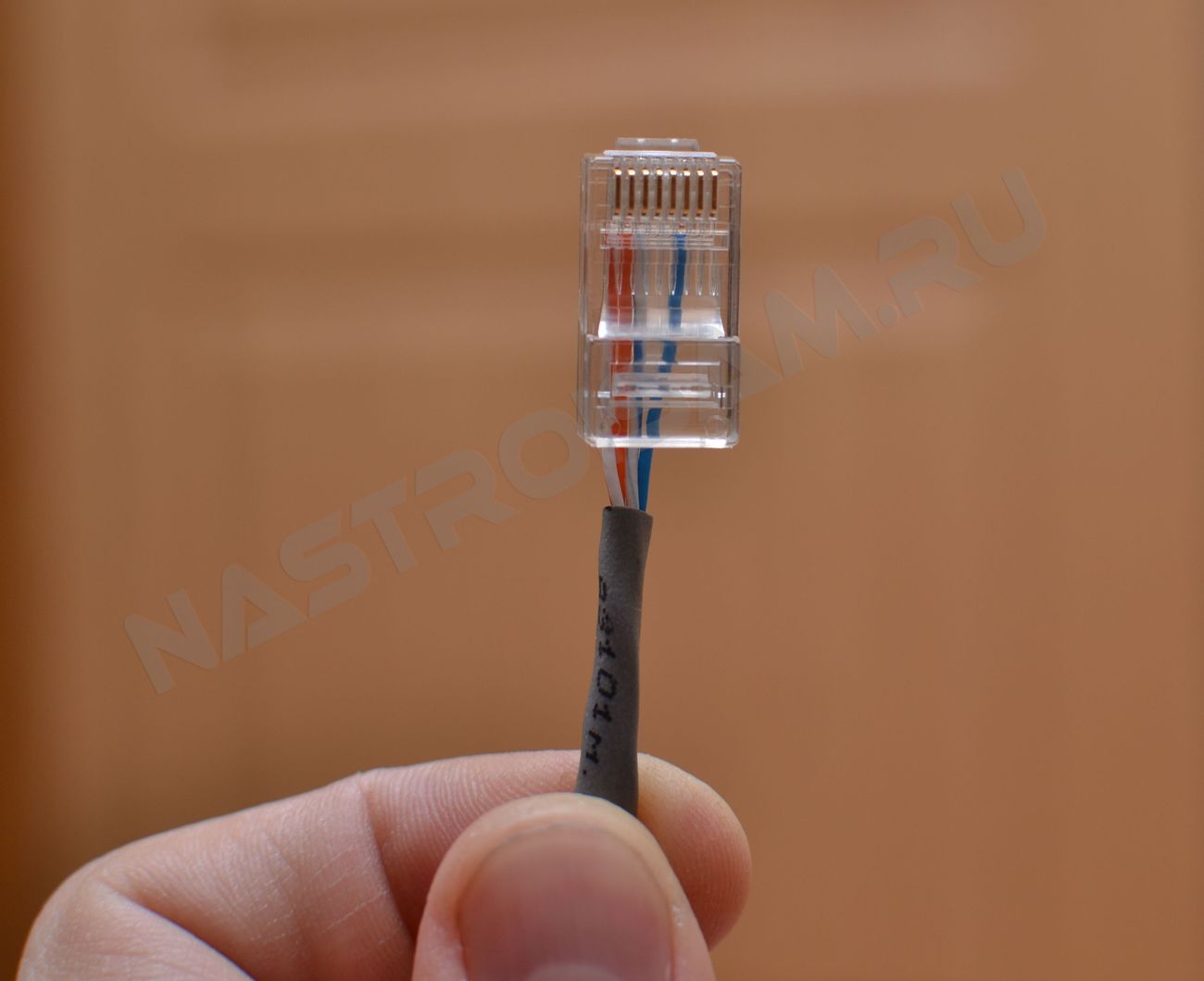

    Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:


    Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

    Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

    Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.

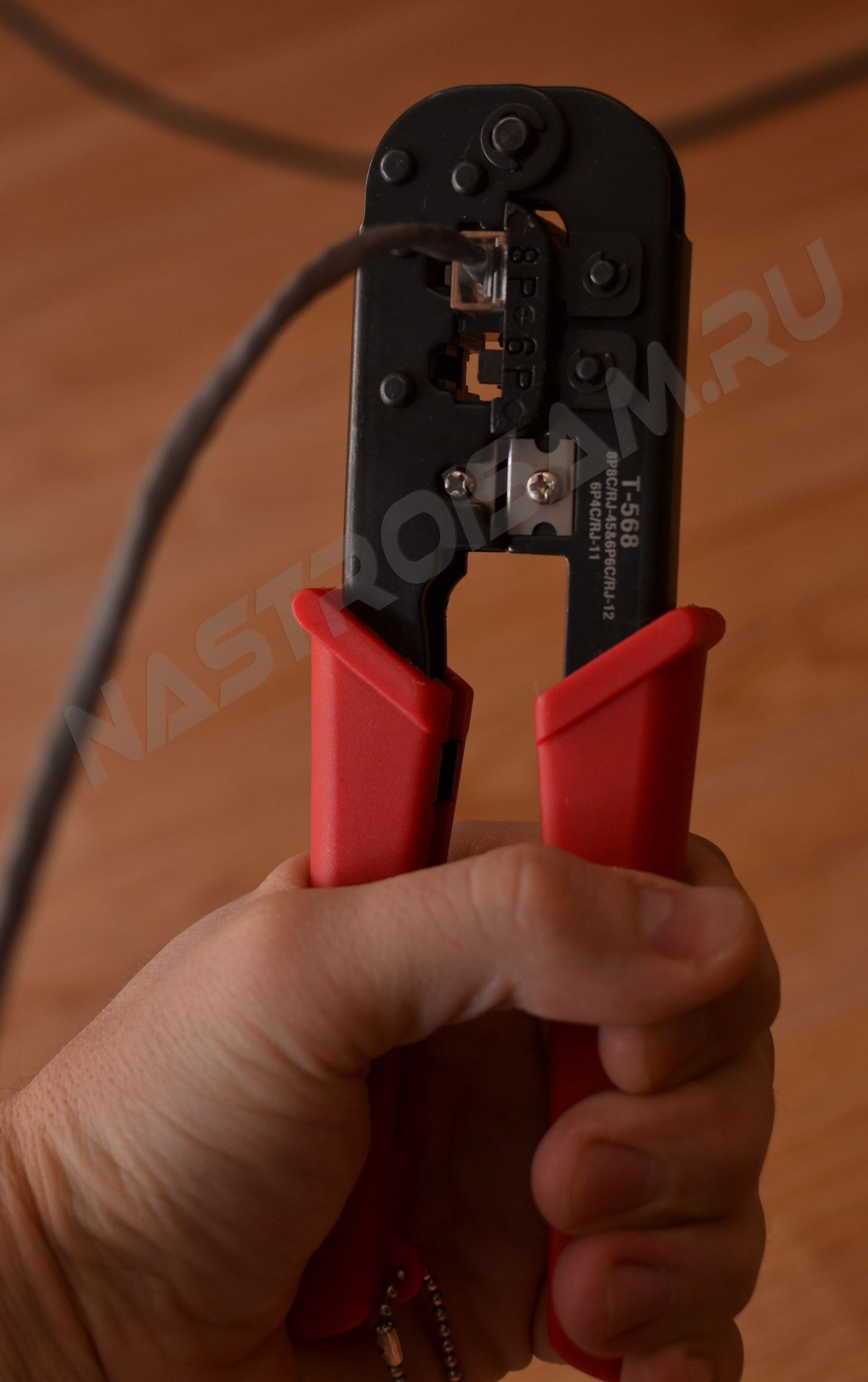

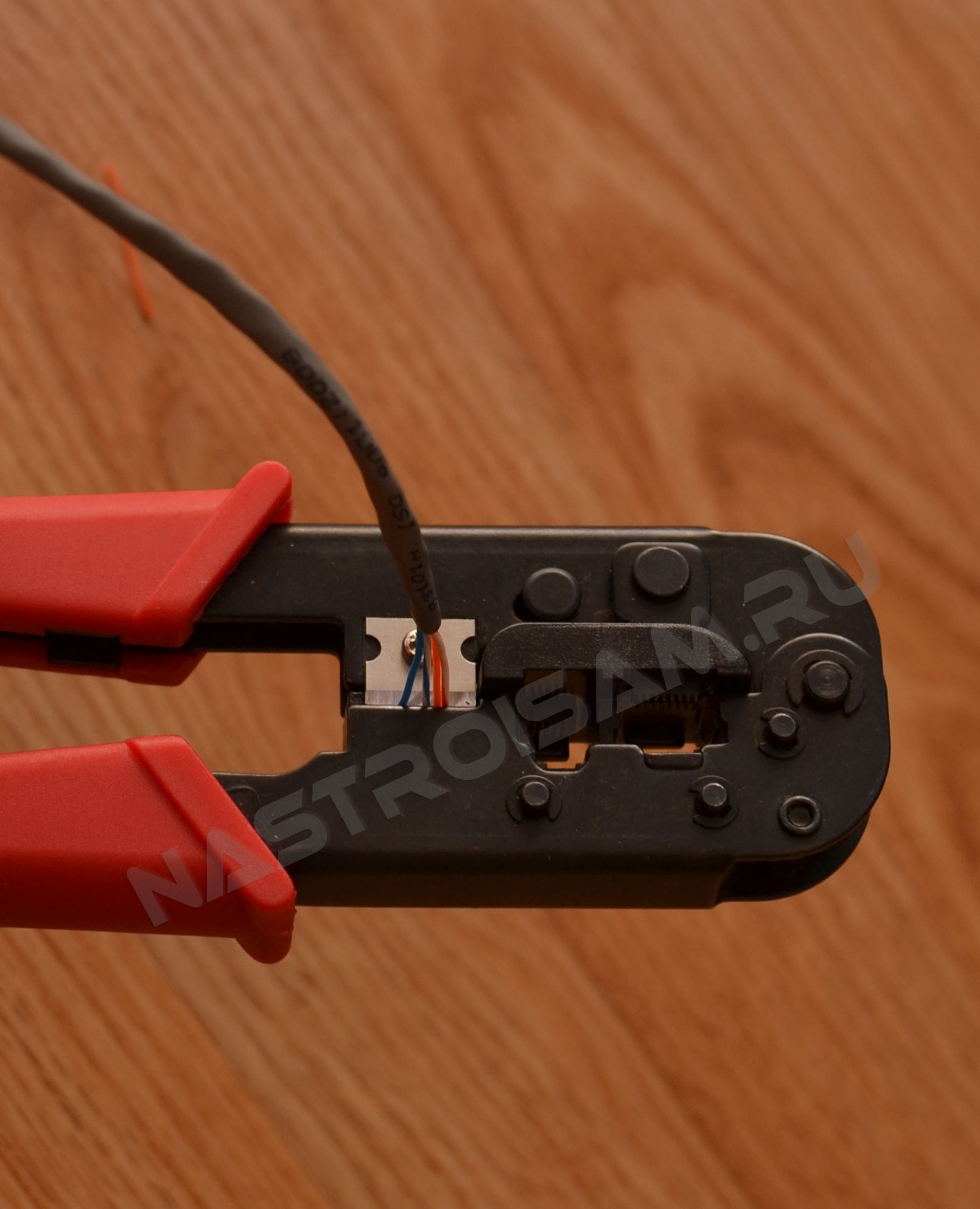

    Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:


    Зажимаем до упора.
    Повторяем все те же действия с другого конца кабеля.
    Все, наш патч-корд utp 5e готов.

    Если вам понадобилось обжать сетевой кабель RJ-45, то без схемы распиновки не обойтись. Если не знать, какой цвет проводка в какое гнездо входит, то кабель элементарно работать не будет. Ниже мы рассмотрим схемы распиновки, а также сам процесс обжатия сетевого кабеля.

    Распиновка.

    Выбранный вариант распиновки будет напрямую зависеть от того, каким образом вы будете использовать сетевой кабель.

    Прямой кабель. Стандартный кабель, который используется для соединения компьютера с роутером , телевизора с роутером и т.д. Т.е. благодаря такому кабелю мы получаем доступ в интернет.


    Перекрестный кабель. Используется, когда необходимо соединить два однотипных устройства напрямую, например, компьютер с компьютером.


    Обжим кабеля.

    Определившись со схемой, можно переходить непосредственно к процессу обжатия кабеля.

    Для этого понадобится:


    1. Необходимая длина сетевого кабеля.

    2. Коннекторы. Если вы занимаетесь обжатием впервые, то коннекторов лучше покупать сразу побольше.

    3. Инструмент для обжима. Необходим для того, чтобы закрепить коннектор на кабеле, а также для соединения контактов. Некоторые энтузиасты вместо этого инструмента используют отвертку, но мы такой способ вам не рекомендуем.

    4. Нож или инструмент для снятия изоляции.

    Процесс обжима сетевого кабеля.

    1. Первым делом, необходимо снять около двух сантиметров изоляции. Снять ее можно кримпером (инструментом для обжима), специальным инструментом для снятия изоляции или обычным ножом.

    2. Сняв изоляцию, вы увидите 4 пары скрученных проводков и нитку. Нитку это можно как обрезать, так и просто загнуть (она не нужна).

    3. Раскрутите каждую пару, чтобы в итоге у вас получилось 8 отдельных проводков.


    4. Расположите их в нужном порядке (в зависимости от схемы) и обрежьте лишние концы. Обрезать проводки необходимо таким образом, чтобы изоляция витой пары немного заходила в коннектор и надежно фиксировалась внутри. Данный шаг очень важен, т.к. от этого будет зависеть качество соединения.

    5. Вставьте провода в джек до самого конца.

    6. Вставьте коннектор с кабелем в устройство для обжима и сожмите инструмент до самого упора.

    В итоге получаем аккуратно обжатый со всех сторон кабель.

    Обратите внимание, что от качества обжима напрямую зависит качество связи. Если плохо опрессовать кабель, то сначала он будет работать с перебоями, не радуя высокой скоростью интернет-соединения , а позже может и полностью выйти из строя.

    Как первый вариант, можно купить готовый кабель, так называемый патч-корд. Но думаю если бы Вас устраивал этот вариант, то Вы не стали бы читать данную статью

    Итак, задача соединить компьютер с роутером или свичем. При себе иметь кабель UTP-5 (7-ми жильная витая пара) нужной длинны и два коннектора RJ-45. Для того что бы процедуру ускорить неплохо так же иметь в арсенале универсальные обжимные клещи.

    Ну если таковых нет, придется вооружиться отверткой и терпением.

    Поехали.
    Сначала необходимо ровно отрезать кабель. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь. Желательно пожертвовать 5 сантиметрами, чем еще раз переделывать.

    Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление — пара лезвий и ограничитель. Нужно вставить конец кабеля до упора, и надрезать изоляцию. Именно надрезать, а не прорезать — важно не повредить жилы кабеля. Именно поэтому я часто использую маленькие ножницы.

    Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

    После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край — немного подрезать на одну длину.

    В принципе, нет никакой разницы, какая из пар кабеля будет подключена к передатчику , а какая к приемнику. Главное, что бы были подключены именно пары, а не проводники из разных пар.

    Можно заметить, что пары подключаются к следующим контактам — 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов — 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.


    Вставлять проводники в разъем нужно плавно и не торопясь, повернув коннектор на себя стороной где нет защелки. Каждая жила должна попасть в свой паз внутри RJ-45, и дойти до упора. Процесс удобно контролировать через про

    Как правильно обжать патч-корд | Ремонт портал 128 бит

    Как правильно обжать патч-корд

    Для начала немного теории. Чтобы быстро и правильно выполнить
    поставленную задачу, определимся с понятием «патч-корд». В переводе с
    английского (patchingcord) это сочетание означает коммутационный шнур
    или коммутационный кабель. Буквально – «соединительный». Отсюда легко
    сделать вывод о его предназначении: соединение между собой двух и более
    электрических устройств, с целью установления системы связи.


    Существенным отличием патч-корда от остальных кабелей для внутренней
    прокладки сети является его многожильность. Это позволяет существенно
    улучшить гибкость патч-корда и уменьшить критический градус его
    безопасного изгиба.



    Этот способ, а именно соединение компьютеров при помощи кабельного
    соединения, является наиболее доступным и распространенным. На
    сегодняшний день, к сожалению, не придумано ничего более простого и
    эффективного. Существует два способа возможной укладки жил сетевого
    кабеля в коннекторе: кросс-корд и патч-корд. Эти способы обусловлены
    функциями устройств, которые соединяет данный кабель. Для установления
    возможной связи между компьютером и свитчем, ADSL-модемом, сетевым
    внешним диском необходим патч-кабель. Если ваша задача – соединить
    напрямую только два компьютера, воспользуйтесь кросс-кабелем.



    Чтобы установить необходимое соединение, приготовьте заранее: два
    коннектора, инструмент для обжима, снабженный специальным устройством
    для зачистки концов кабеля, кабель, рулетка.



    Для подключения используйте один из двух видов коннектора:RJ-45 или
    8P8С. Они обязательно есть в наличии любого магазина компьютерной
    техники и стоят сравнительно дешево.



    С помощью рулетки измерьте расстояние, на которое вы будете
    прокладывать кабель. С ее же помощью отрежьте восьмижильный кабель
    необходимой длины с небольшим запасом. Запас нужен для маневра. Если вам
    придется что-либо передвинуть, то в пределах установленной длины вы
    легко сможете это сделать. Что касается вида нужного вам кабеля, то он
    определяется назначением использования. Если есть необходимость
    прокладывать кабель на улице (лучше по стене дома или здания), покупайте
    и используйте более дорогой экранированный кабель. В данном случае он
    более уместен и при правильном использовании (без наружных повреждений)
    гарантирует более длительный срок эксплуатации. Для подъездов, и комнат в
    квартирах берите и прокладывайте любой доступный вам вариант.



    Следующий шаг – зачистка кабеля. Она проводится очень легко и вы без
    труда с ней справитесь. С помощью острого ножа очистите оба конца кабеля
    от изоляционного слоя примерно на три сантиметра каждый. Эту процедуру
    следует проводить очень аккуратно и неспешно, чтобы не повредить его
    внутреннюю многожильную структуру.



    После того, как вы убрали все лишнее, раскрутите спутанные проводки
    таким образом, чтобы их можно было расположить на одной линии. С помощью
    любого режущего инструмента (ножницы, кусачки, клещи для обжимки)
    аккуратно подравняйте длину всех жил одного и второго концов кабеля.



    Если вы хотите соединить компьютер с сетевым оборудованием,
    воспользуйтесь схемой «патч-корд». Обратите внимание на
    последовательность, в которой должны быть расположены провода.
    Бело-оранжевый, оранжевый, бело-зеленый-синий, бело-синий-зеленый,
    бело-коричневый-коричневый. Именно так и не иначе! Это очень важно!
    Проверьте все еще раз. Теперь осторожно возьмите проводки так, чтобы не
    сбить заданную ранее последовательность и вставьте их в каналы
    коннектора до упора. В результате правильно выполненного действия, все
    жилы кабеля должны войти в канавки коннектора. Следующим шагом будет,
    непосредственно, зажим коннектора с проводами. Для этого вам понадобятся
    обжимные клещи. Если раньше вам не приходилось выполнять ничего
    подобного, потренируйтесь. Дело в том, что вставить колпачок коннектора в
    клещи можно лишь в одном положении. Если разминка прошла успешно, вы
    ничего не сломали и все вставили правильно – достаточно сильно зажимайте
    ручки инструмента (зажима).



    Все то же самое, начиная с расположения жил в заданном порядке и
    заканчивая зажимом, вы проводите со вторым концом кабеля. Главное, не
    спешите и обязательно проверяйте последовательность цветовой гаммы в
    канавках коннектора. Если вы решите сравнить концы кабеля, имейте ввиду,
    что это можно сделать либо с тех сторон, где есть фиксационный выступ,
    либо с плоских сторон. То есть, порядок проводков с одной стороны кабеля
    должен быть аналогичен порядку проводков с другой стороны кабеля. В том
    случае, если несмотря на предупреждения о внимательности и
    аккуратности, вы все же умудрились перепутать последовательность цветов,
    кабель будет нерабочим. Чтобы исправить ситуацию и выполнить соединение
    правильно, перечитайте еще раз данную инструкцию и принимайтесь за дело
    с еще большим энтузиазмом. Успех вам гарантирован!

    Поделиться ссылкой:

    Похожее

    Делаем патч-корд utp — витая пара 4 провода.

    Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
    Как же в таком случае правильно обжать патч-корд?


    Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

    Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX.
    Для обжима витой пары нам потребуется:
    1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
    2. Стандартный коннектор RJ-45.
    3. Обжимной инстумент.

    Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами.
    Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.
    Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.
    Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

    Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

    Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

    Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.
    Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

    Зажимаем до упора.
    Повторяем все те же действия с другого конца кабеля.
    Все, наш патч-корд utp 5e готов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
