Параметры аккумулятора 18650: Выбор аккумулятора формата 18650 и его характеристики – 403 — Доступ запрещён

Содержание

Как выбрать аккумулятор 18650 для вейпа

В этом обзоре рассматриваются порядок и критерии выбора аккумуляторов 18650 для вейпа, электронной сигареты, шуруповерта. В вейпинге аккумуляторы также получили боле сокращенные названия: акб, аккум, батарея. В статье разбираются технические характеристики и потребительские качества каждого типа батарей применительно к условиям использования.

18650 аккумулятор: размеры

18650 аккумуляторы для вейпа, как и все литий-ионные акб цилиндрической формы, имеют простую маркировку размера (формата):

  1. Первые две цифры обозначают диаметр элемента D, в миллиметрах.
  2. Следующие две цифры — длину элемента L, в миллиметрах, умноженную на 10, чтобы не получалось дробных чисел.

Размеры аккумулятора 18650.

АКБ 18650 размеры: L = 65 мм, D = 18 мм

Таким образом, формат 18650 аккумуляторов означает размеры: диаметр 18 мм, длина 65 мм. Элементы с платой защиты имеют размер на 1.5 мм длиннее.

Характеристики аккумуляторов 18650: емкость, напряжение, ток

Разберем вначале основные характеристики аккумуляторов 18650 для электронных сигарет, чтобы в дальнейшем на них опираться. Основные параметры акб 18650:

  1. напряжение,
  2. ток отдачи,
  3. ток заряда,
  4. емкость,
  5. количество циклов заряд-разряд,
  6. безопасность использования,
  7. наличие платы защиты,
  8. срок службы.
  • Напряжение характеризует разность электрических потенциалов между положительным («плюс») и отрицательным («минус») электродами аккумулятора 18650. Напряжение измеряется в Вольтах (Volt) и обозначается буквой «В» (V). Напряжение меняется в процессе разряда. Различают:
    • максимальное напряжение — сразу после полного заряда,
    • минимальное — ниже которого аккум для вейпа разряжать нельзя,
    • номинальное — в середине разряда.
  • Электрический ток — это направленное движение заряженных частиц в проводнике. Измеряется в Амперах или миллиАмперах. Ток отдачи — это максимальный ток аккумулятора 18650, не приводящий к повреждению или ухудшению характеристик элемента.
  • Ток заряда — максимальный допустимый при зарядке аккумуляторной батареи 18650.
  • Ёмкость аккумулятора 18650 — характеристика, учитывающая время разряда при заданном токе. Ёмкость измеряется в миллиАмпер*часах (мАч), в зарубежном обозначении — milliAmper*hour (mAh).

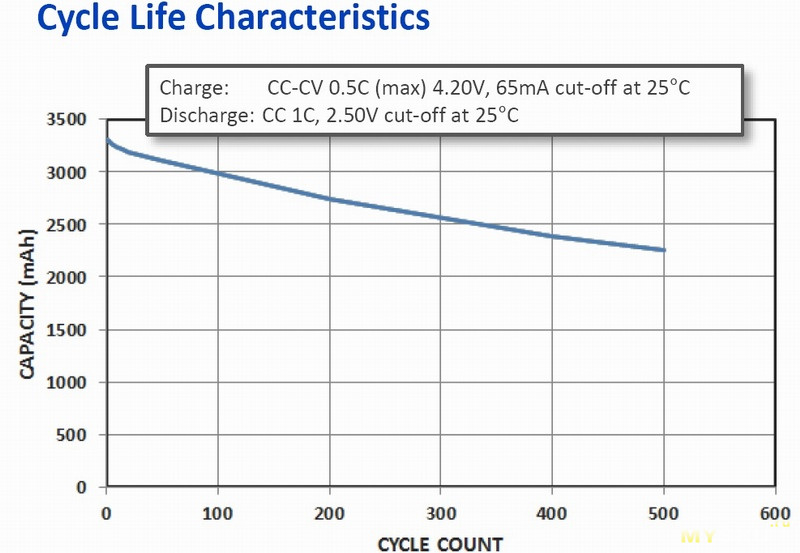

  • Количество циклов заряд-разряд аккумулятора 18650 для вейпа определяется до снижения его ёмкости не более, чем на 10 процентов.
  • Безопасность использования — характеристика, учитывающая возможность возгорания аккума при его перезаряде, переразряде, перегреве или внешнем повреждении.
  • Для безопасного использования внутри аккумуляторов 18650 устанавливается плата защиты. При использовании незащищенных аккумуляторных батарей для вейпа, плата защиты предусмотрена в самом питаемом устройстве.
  • Срок службы аккумулятора 18650 показывает сколько лет он может эксплуатироваться при условии не превышения характеристики количества циклов заряд-разряд.

Виды литий-ионных аккумуляторов 18650

Литий-ионные аккумуляторы для вейпа разделяются на виды, в зависимости от материала катода:

  1. Литий-кобальтовые LiCoO2.
  2. Литий-марганцевые
    LiMnO2, LiMn2O4.
  3. Литий-никелевые Li(NiCoMn)O2, Li(NiCoAl)O2.
  4. Литий-железо-фосфатные LiFePO4.
  • Литий-кобальтовые акб 18650 получили наибольшее распространение в бытовой электронике из-за невысокой цены. Обычно эти элементы маркируются как литий-ионные Li-Ion без конкретизации химического состава катода. До настоящего времени они были ограниченно применимы для вейпа из-за небольшого тока отдачи. Сейчас же разработаны ICR аккумуляторы, способные отдавать высокий ток, при этом сохраняя главное достоинство литий-кобальтовых акб — высокую ёмкость. Ярким примером может служить акб «шоколадка» — ICR 18650 LG HG2.
  • Литий-марганцевые элементы уже дают заметно большой ток отдачи, чем литий-кобальтовые, но меньшую ёмкость. Эти элементы уже можно отнести к высокотоковым аккумуляторам 18650 для вейпа или шуруповертов.
  • Литий-никель-марганцевые акб 18650 тоже считаются высокотоковыми. Их ёмкость даже выше, чем у литий-марганцевых.
  • Литий-железо-фосфатные LiFePO4 аккумуляторы имеют меньшую ёмкость, но обладают множеством преимуществ:
    • работа при низких температурах,
    • высокое число циклов заряд-разряд (более 2000)
    • достаточно стабильное напряжение во время разряда.
    • высокая безопасность использования.

Все, указанные выше виды аккумуляторов 18650 для вейпа с разными типам катодов, изготавливаются по литий-ионной технологии.

Аккумулятор 18650 Li-Ion: маркировка

По маркировке аккумулятора 18650 Li-Ion можно определить химический тип катода. Маркировка состоит из трех букв:

  1. Первая буква I означает литий-ионная технология (Li-Ion).
  2. Вторая буква — это тип катода.
  3. Третья буква R показывает, что это перезаряжаемый (Rechargeable) элемент питания.
Расшифровка маркировки аккумуляторов 18650 Li-Ion
Обозначение Хим. состав катода
IMR оксид марганца LiMnO2, LiMn2O4
ICR оксид кобальта LiCoO2
INR оксид никеля Li(NiCoMn)O2 или Li(NiCoAl)O2
IFR фосфат железа LiFePO4

INR аккумулятор для вейпа Samsung 25R.

INR АКБ для вейпа Samsung 25R

Аккумуляторы 18650: расшифровка альтернативной маркировки

Некоторые производители используют другую маркировку аккумуляторов 18650, которая содержит три буквы, непосредственно указывающие на химический состав.

Расшифровка альтернативной маркировки аккумуляторов 18650
Обозначение Химический состав
LCO Lithium Cobalt Oxyde. Литий, кобальтовый оксид.
NCM Nickel Cobalt Manganese. Никель-кобальт-марганцевые оксиды.
NCA Nickel Cobalt Aluminium. Никель-кобальт-алюминиевые оксиды.
LMO Lithium Manganese Oxyde. Литий, марганцевый оксид.
LFP Lithium Ferrum Phosphate. Литий, железа фосфат.
NCR Nickel Cobalt Rechargeable. Никель-кобальтовый катод.

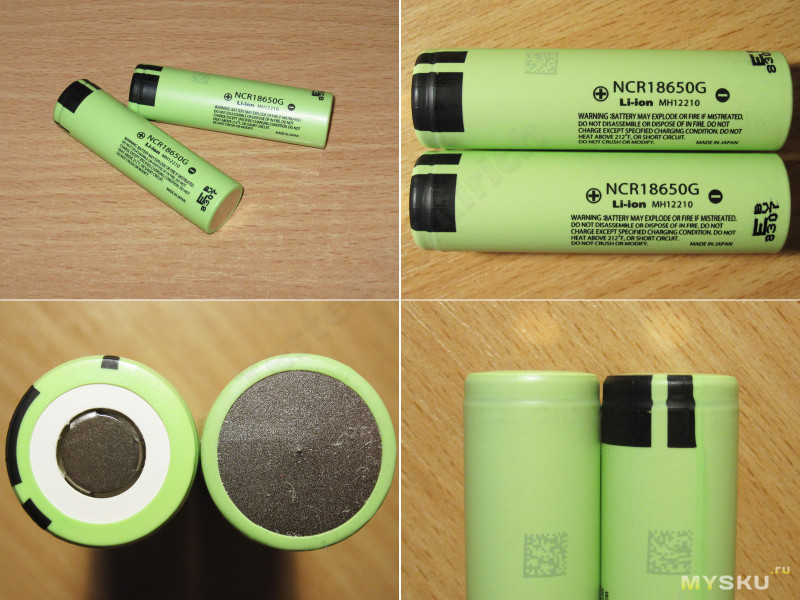

NCR литий-кобальтовый аккумулятор 18650 — Panasonic NCR18650GA Li-Ion 3500 mAh

Аккумулятор 18650 ICR - Panasonic NCR18650GA Li-Ion 3400 mAh


Надо учитывать, что на аккумуляторы 18650 для вейпа могут наноситься обе маркировки.

Высокотоковые аккумуляторы 18650 для вейпа

В таких устройствах, как вейп или шуруповерт, требуются аккумуляторы 18650, которые которые могут отдавать большой ток. Такие акб называются высокотоковыми. Однако, надо учитывать, что оптимальные конструкции элементов питания под высокий ток и под максимальную ёмкость отличаются. Поэтому высокотоковые аккумуляторы 18650 имеют меньшую ёмкость, чем максимально возможную для литиевых элементов. В своем большинстве, литий-кобальтовые акб 18650 имеют высокую емкость, но не могут отдавать большой ток. Поэтому для применения в вейпах и шуруповертах необходимо выбирать литий-кобальтовые акб особой конструкции, допускающие высокий ток разряда.

Рекомендуемые высокотоковые акб 18650:

  1. Литий-марганцевые IMR.
  2. Литий-никелевые INR.
  3. Литий-железофосфатнные IFR.

Высокотоковый аккумулятор 18650 для вейпа Robiton LGC3000 20A (LG 18650 HG2).

Высокотоковый IMR акб 18650 для вейпа Robiton LGC3000 20A (LG 18650 HG2)

Аккумуляторы 18650 с защитой и без защиты

Аккумуляторы 18650 для безопасности использования могут выпускаться с платой защиты, установленной в корпус акб. Аккумуляторы без защиты должны эксплуатироваться в устройствах, содержащих защитную плату внутри них.

Аккумулятор 18650 с защитой Robiton 3000 mAh.

Акб 18650 для вейпа с защитой Robiton 3000 mAh

LiFePO4 акб 18650 самые безопасные, поэтому они выпускаются без платы защиты.

Аккумулятор 18650 без защиты Robiton SON2100 30А (Sony US18650 VTC4).

Robiton SON2100 30А (Sony US18650 VTC4) - литий марганцевый акб 18650 для вейпа без защиты

Как выбрать аккумулятор 18650 для вейпа: мехмода и платы

При выборе аккумулятора 18650 для вейпа следует понимать, что современные технологии пока не позволяют изготавливать акб со всеми максимальными характеристиками по:

  • ёмкости,
  • току отдачи,
  • количеству циклов заряд-разряд,
  • безопасности использования.

Поэтому рекомендуем, прежде всего, обращать внимание на характеристику, наиболее важную для Вас и Вашего устройства. Для электронной сигареты важен отдаваемый ток, обеспечивающий работу конкретного vape-девайса на максимальной мощности, а также безопасность использования. Рекомендуем выбирать для электронной сигареты аккумуляторы 18650 литий-марганцевые IMR или литий-железофосфатные LiFePO4. Они отдают высокий ток и наиболее безопасны в применении.

При выборе аккумулятора 18650 для электронной сигареты, в первую очередь, стоит определиться с типом девайса:

  1. Механический мод (мехмод).
  2. Электронная плата.
  • В мехмодах нет электроники, контролирующей разряд. Значит, легко превысить максимально допустимый ток для данного 18650 аккумулятора, что может привести к его перегреву. Поэтому для мехмода стоит выбирать аккумы с токоотдачей 20 и более Ампер, и, желательно, со встроенной защитой. Однако, литий-марганцевые и литий-железофосфатные акб без защиты также могут применяться в механике.
  • Для электронной платы можно выбирать все батареи для мехмода, а также более высокоёмкие акб, но с меньшим током, до 10 Ампер. Но лучше 15 — 18 Ампер. Наличие защитной платы в аккуме не требуется, так как процессы заряда и разряда контролирует электроника.

Аккумулятор для вейпа 18650: какой лучше?

В зависимости от типа девайса и условий эксплуатации, аккумуляторы для вейпа, условно подразделяются на 4 категории, исходя из отдаваемого рабочего тока. В каждой градации есть свой лучший акб. Ниже представлен топ лучших аккумуляторов для вейпа по категориям.

  • Ток до 10 А. Для работы в вейпе с электронной платой в режиме вариватта (регулируемой мощности) до 30 Ватт.

Аккумулятор для электронной платы LG INR 18650 Mh2 3200mAh 10A.

INR АКБ для вейпа LG 18650 Mh2 3200 mAh без защиты

  • Ток до 20 А. Для мехмодов и электронных плат сигареты в режиме мощности до 60 Ватт.

Лучший аккумулятор для вейпа LG HG2 18650 20A (шоколадка).

Акб для вейпа "шоколадка" LG HG2 18650 купить

  • Ток до 30 А. Для мехмодов и мощных плат до 120 Ватт.

Лучший аккумулятор для мехмода 18650 Sony VTC6 30A (зеленый огурец).

Аккум для вейпа "зеленый огурец" Sony VTC6 18650


  • Ток свыше 30 Ампер. Для самых мощных электронных сигарет и соревнований по вейпингу.

Мощный аккумулятор для вейпа A123 SYSTEMS 55A (желтый банан) обеспечивает ток отдачи 55 Ампер.

АКБ для вейпа 18650 "желтый банан" A123 SYSTEMS 55A

Лучшие производители аккумуляторов 18650 для вейпа

Основные четыре производителя 18650 аккумуляторов для электронных сигарет вейпа:

  1. Samsung.
  2. LG.
  3. Sony.
  4. Panasonic.

Остальные компании используют промышленные элементы этих производителей, покрывая их оболочкой и нанося свою маркировку.

  • Samsung Electronics — южно-корейская компания, хорошо известная на рынке электроники своими мобильными телефонами и смартфонами, телевизорами, мониторами, ноутбуками. Для электронных сигарет выпускает отличные модели, лушая из них — Samsung 25R.
  • LG Electronics (ранее GoldStar) — также компания из Южной Кореи, по спектру выпускаемой продукции почти совпадает с Самсунг Электроникс. LG Electronics радует вейперов акб 18650 LG HG2, который в вейпинге получил вкусное название «шоколадка». А также выполненный на его базе Robiton LGC3000 20A.
  • Sony Corporation — японская корпорация электроники и медиа ходинговая компания. Производит отличную серию «зеленых» аккумуляторов для вейпа Sony VTC4, VTC5, VTC6. Рекомендуем для электронных сигарет также акб Robiton SON2100 30А, выполненный на базе VTC4.
  • Pansonic Corporation — японская корпорация, один из крупнейших мировых производителей бытовой техники и электроники. Панасоник выпускает для вейпа акб 18650 под брендом Panasonic и Sanyo. Хорошие модели для вейпа — аккумуляторы Panasonic NCR18650GA и Panasonic UR-18650-NSX. АКБ Панасоник все чаще становится базой промышленных vape аккумуляторов 18650 для других брендов.

Купить аккумулятор 18650 для вейпа и электронной сигареты с доставкой в ваш город Вы можете в интернет-магазине «Вольта». Магазин предлагает широкий выбор аккумуляторов для электроники, бытовой техники и ИБП газовых котлов. Ассортимент включает в себя модели лучших производителей Delta, GP, Robiton, A123 SYSTEMS, Panasonic, Varta, Ansmann, Fenix, LG, Duracell, Petzl, ZMI, Westinghouse, Fujitsu, Samsung, Sony. Выбрать и купить аккумулятор 18650 для электронной сигареты с необходимой емкостью и током отдачи очень просто, используя фотографии и подробные описания для каждой модели.

характеристики, какой лучше, полезные советы

Источники питания для разных устройств уже давно вошли в нашу жизнь. Они помогают поддерживать работу линий связи, когда привычные удобства находятся слишком далеко. Светодиодный фонарик не будет работать без батарейки. Поэтому сегодня наблюдается стремительный рост изготовления новых батарей. Для питания ноутбуков, ручного электроинструмента и других механизмов и был разработан аккумулятор 18650.

Виды и типы батареи 18650

Катод для таких элементов изготавливается из различного материала. Литиевые аккумуляторы 18650 подразделяются на несколько видов, находящихся в прямой зависимости от материала, из которого изготовлен катод:

  • LiCoO2. Эта батарея получила наибольшее распространение, благодаря своей большой емкости. Изготовление осуществляется в соответствии с технологическим процессом Li—ion.
  • LiMnO2. Высокотоковые литий-марганцевые батареи18650. Разрядный ток, при малой емкости достигает 5–7 А.
  • LiFePO4. Эти литий-феррофосфатные АКБ намного превосходят другие модели. Но отличаются минимальным напряжением и малой емкостью.

Большое распространение получили литий — кобальтовые элементы. Они отличаются от аналогичных элементов большой емкостью. Срок эксплуатации такой батареи намного выше.

Описание и характеристики батареи 18650

Отличаются цилиндрической формой, выпускается в нескольких видах:

  • пальчиковые – АА;
  • мизинчиковые – ААА.

Размеры аккумулятора 18650 немного больше привычных батареек:

  • длина – 66,5 мм;
  • диаметр – 18 мм.

Технические параметры:

  • напряжение на выходе — 3,78 вольта.
  • Ёмкость — 2000– 3200 мАч.

Литий ионный аккумулятор18650 нашел постоянное применение в устройствах, где требуется наличие максимальной ёмкости:

  • Батареи ноутбуков.
  • Всевозможные модификации светодиодных фонарей.
  • power bank.
  • Зарядные устройства мобильных гаджетов.

Защита литий-ионных элементов

Чтобы обеспечить безопасность эксплуатации литий-ионных батарей, устанавливается специальная печатная плата, поддерживающая минимальное напряжение 2,54 В.

Плату припаивают непосредственно к контактам батареи, используя тонкую алюминиевую ленту. Обычно производители, выпускающие подобные литий-ионные изделия большими партиями, не устанавливают защитную плату. Все незащищенные батареи устанавливаются в приборы, оборудованные контролером заряда, например, ноутбука.

Защищённые литий-ионные батареи 18650 выпускаются в Китае. Они припаивают к незащищенной батарее плату защиты. Получившуюся конструкцию заворачивают в специальную термозащитную плёнку. Длина такой батарейки немного больше, ориентировочно на 1,52 мм.

Защищённые элементы устанавливаются в устройства, где отсутствует контроллер заряда. Самой распространенной считается установка таких элементов в светодиодные фонари. Защита не дает возможности литиевым элементам окончательно разрядиться.

Полезно знать! Установка защиты увеличивает длину литий-ионного аккумулятора 18650. Если устанавливается одновременно несколько элементов, прибавка суммируется.

Иными словами, набор этих батареек может не поместиться в фонарном корпусе. Он будет мешать плотному закрытию крышки с минусовым контактом.

Установленная защита не сможет защитить изделие от перегрева. Она выполняет только одну функцию – контролирует величину напряжения. Совершенно безопасно пользоваться аккумулятором 18650 не имеющим защиты, если устанавливается только один элемент. При установке нескольких элементов, установка защиты выполняется в обязательном порядке.

Как расшифровывается обозначение, нанесенное на поверхность аккумуляторов 18650

Чтобы разобраться, возьмем литий-ионный аккумулятор, марки ICR18650-26F M.

  • «I» — этим символом маркируются все элементы такого вида, изготовление которых выполняется по одному и тому же технологическому процессу.
  • «C» — обозначает материал, из которого изготовлен катод. К примеру, M обозначает марганец, F – железофосфат, C – кобальт.
  • «R» — обозначает аккумулятор.
  • 18650 – делится на два раздела-18, 65. Обозначают диаметр и длину.
  • 0 – обозначение формы, имеется в виду цилиндр.

Важно! Маркировка аккумуляторов не имеет одинакового значения. У каждого производителя она индивидуальная, поэтому может иметь большие отличия.

Полезные советы при работе с аккумуляторами 18650

Чтобы продлить жизнь хорошему аккумулятору, профессионалы советуют придерживаться нескольких важных правил.

Никогда не доводите батарею до полного разряжения. 18650 не обладает «эффектом памяти». Поэтому не требуется ждать, когда она окончательно разрядиться. Если уровень заряда опустится до нуля, срок службы аккумулятора намного снизится. Например, заряд нулевой емкости можно выполнить 400–600 раз. Если остаточная емкость будет достигать 15%, количество циклов заряда сильно увеличится 1000–1200.

Батарея должна окончательно разряжаться один раз в течение трех месяцев. Тестирование показало, что проводить полную зарядку литий–ионного аккумулятора бессмысленно. У него уменьшается емкость, снижается срок эксплуатации. Профессионалы рекомендуют в течение трех месяцев, хотя бы раз совсем разрядить батарею, а затем вновь ее зарядить.

Интересное видео про тесты 18650 аккумуляторов

Полный уровень заряда необходимо выдержать в течение 10 часов. В результате емкость отлично «раскачается», вернется ее первоначальная работоспособность. В любом случае, независимо от того, существует или нет «эффект памяти», порог заряда остается неизменным.

Очень важно правильно хранить аккумулятор 18650. Наилучшим будет хранение элементов, если уровень заряда не превышает 35–50%. В помещении требуется поддерживать температуру 15 градусов. На батарею не должны быть направлены прямые солнечные лучи. Аккумулятор боится ультрафиолетового излучения.

Недопустимо хранить аккумулятор в разряженном состоянии в течение нескольких месяцев. Он просто перестанет работать. Придется от него избавиться. Заряженная батарея может храниться намного дольше, но в определенных пределах. Иначе история повторится, она просто выйдет из строя.

Батарея 18650 не должна сильно нагреваться. Высокая температура наносит колоссальный вред состоянию аккумулятора. Перегрев связан с несколькими причинами:

  • Прямое попадание солнечных лучей.
  • Длительная эксплуатация;
  • Рядом с элементами располагаются тепловые источники, например радиатор.

Всегда помните! Батарею 18650 нельзя эксплуатировать при температуре 40 — +50 градусов.

Зарядка аккумулятора должна выполняться регулярно. В противном случае даже очень хороший аккумулятор намного раньше придет в негодность. Поэтому очень важно выполнять основные правила зарядки литиевых батарей.

Первоначальное напряжение заряда не должно превышать 0,05 В. В конце зарядки оно поднимается до значения 4,2 В. Указанные параметры, считаются самыми безопасными для таких аккумуляторов.

Зарядка может также выполняться, если ток заряда будет находиться в пределах 0,5 — 1 А. Наилучшим показателем считается 0,5 А, если ток увеличится до 1А, зарядка будет проходить немного быстрее.

Специалисты не советуют специально ускорять процесс, если в этом нет особой необходимости. Заряжать батарею нужно не более трех часов. Превышение этого срока может стать причиной изменения химической структуры аккумуляторной батареи.

Только если система оборудована механизмом контроля, время заряда может быть нарушено. Контроллер сам определит, когда необходимо отключить заряд.

Батарея 18650 не должна разряжаться до нуля. После этого никакой заряд не сможет вернуть аккумулятору прежние технические характеристики. Поэтому, нужно постоянно подзаряжать изделие, следить за его состоянием.

Как правильно определить полярность на АКБ 18650

Если сравнивать обыкновенные батарейки с литиевыми, можно заметить, что у последних плюсовая, а также минусовая клемма, не имеет больших отличий. Однако увидеть где плюс, а где минус довольно легко. Плюсовой контакт имеет несколько небольших отверстий (3–4 штуки), он слегка выступает вперед. Минусовой контакт имеет совершенно плоскую поверхность.

Заключение

Подробно ознакомившись с основными свойствами тока и подачи напряжения, можно без особых проблем заряжать АКБ 18650. Хорошие аккумуляторы 18650 отличаются большой ёмкостью, которая позволяет обеспечить длительную эксплуатацию ноутбука или другого устройства. Батарея открывает возможность работать автономно, когда подходящего источника питания нет поблизости. Если бережно и аккуратно относиться к этому изделию, оно прослужит долго и эффективно.

Интересные видео про 18650 АКБ



Особенности и эксплуатация литий-ионных аккумуляторов типоразмера 18650

Литий-ионные аккумуляторы 18650

Все большее место в повседневном быту занимают различные беспроводные устройства: портативные и удобные в работе аккумуляторные дрели; ноутбуки, которые позволяют долгое время работать без использования электрической сети. Все это делает нашу повседневную жизнь удобней и легче. Но особое место занимает использование автономных аккумуляторных устройств не рядом с домом, где всегда можно поставить устройство на зарядку, а далеко от источников электропитания.

В туристическом походе, на охоте или рыбалке самым необходимым, а порой и незаменимым электрическим прибором является фонарь. Современные фонари, оснащенные светодиодами, имеют огромное количество плюсов. Но главной характеристикой любого электрического фонаря, конечно, является продолжительность его работы. Для туристов, которые отправляются в многодневные путешествия, именно продолжительность работы фонаря имеет огромное значение при выборе. А эта характеристика напрямую зависит от типа аккумулятора, которым комплектуется фонарь.

Светодиодный фонарь с аккумулятором 18650

Большую роль для любого туриста играет компактность и легкость снаряжения. Поэтому важной характеристикой для элементов питания являются размеры и вес – чем меньше, тем лучше. При этом аккумуляторы должны иметь большую емкость, которая обеспечит долгую и бесперебойную работу фонаря, зачастую основного источника света в темное время суток. Современные технологии позволяют объединить воедино небольшие размер и вес с большой емкостью аккумулятора.

Одними из самых распространенных элементов питания для светодиодных фонарей являются аккумуляторы типоразмера 18650. Эти компактные аккумуляторы с относительно большой емкостью лучше всего подходят для современных источников света, часто применяемых туристами, рыбаками и охотниками.

Основные особенности аккумуляторов 18650

В самом названии указаны размеры аккумулятора – 18 миллиметров в диаметре, 65 миллиметров в длину. Несмотря на то, что внешне они похожи на привычные многим батареи типоразмера АА (так называемые «пальчиковые» батарейки), аккумуляторы 18650 крупнее по размерам. Кроме того, отличительная особенность аккумуляторов 18650 — напряжение, которое на выходе составляет 3,7 В, против 1,5 В у аккумуляторов меньшего размера. Емкость аккумуляторов 18650 бывает разной: от 1600 до 3600 мАч. При этом необходимо обратить внимание на то, что емкость качественного аккумулятора не может превышать 3600 мАч. Аккумуляторы могут использоваться в фонарях как по одному, так и в системе Power Bank – устройстве, которое соединяет в себе несколько одинаковых элементов питания.

Аккумулятор 18650 емкость 3500 мАч

Одно из главных качеств и преимуществ аккумуляторов – отсутствие эффекта памяти и крайне низкий уровень саморазряда. Аккумуляторы 18650 выдерживают до 1000 циклов заряда/разряда, что является очень хорошим показателем для портативных аккумуляторов. Постепенно ресурс заряда аккумуляторов снижается, но при помощи специальных технических устройств емкость можно восстановить, единственным условием для восстановления является отсутствие механических повреждений батареи.

Необходимо учитывать, что для более рационального использования ресурса аккумулятора не стоит разряжать его полностью. Оптимальной является подзарядка аккумулятора при снижении емкости до 40% от номинала. В случае правильной эксплуатации аккумулятор будет служить надежно долгое время.

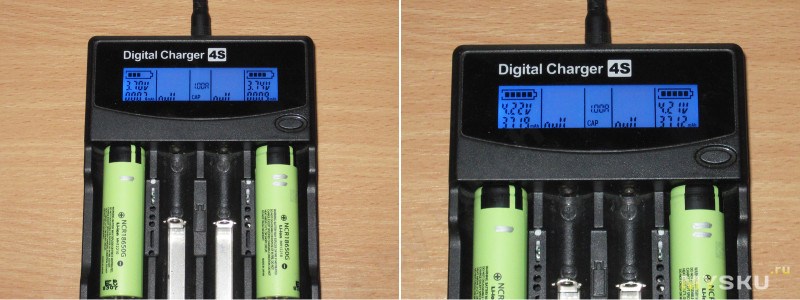

Для зарядки аккумуляторов 18650 понадобится специальное зарядное устройство, которое подойдет для всех типов батарей такого типоразмера. Например, зарядное устройство ARE-X1 Fenix, зарядное устройство i1 NiteCore или зарядное устройство SmartCharger Pro Robiton.

Виды аккумуляторов типоразмера 18650

Сами батареи при общей схожести в технических характеристиках имеют различное, по типу материала катода, содержание. Несмотря на то, что все они имеют обозначение литий–ионные аккумуляторы, различают три типа:

1) литий-кобальтовые (LiCoO2) — самые распространенные аккумуляторы, характеризуются наиболее высокой емкостью среди литий–ионных аккумуляторов;

2) литий-марганцевые (LiMnO2, LiMn2O4, LiNiMnCoO2) — более известны как высокотоковые аккумуляторы (INR), способные отдавать в нагрузку токи 5-7С, но по емкости обычно уступающие литий-кобальтовым;

3) литий-феррофосфатные (LiFePO4) аккумуляторы — по всем параметрам они бесспорно выигрывают у первых двух типов, кроме рабочего напряжения и емкости.

Каждый из этих типов имеет свои преимущества и недостатки и предназначен для решения конкретных задач. Различаются они в основном емкостью и скоростью разряда.

При выборе аккумулятора 18650 в магазине всю информацию о нем, как правило, можно прочитать на корпусе батареи. Наиболее ответственные производители всегда маркируют батареи. Поэтому наличие технических характеристик на корпусе является своего рода показателем качества изделия. Универсальной или единой системы маркировки не существует. Тем не менее, чаще всего используется следующий принцип.

В маркировке, в разных сочетаниях, применяются латинские буквы. Например: буква I – указывает на то, что батарея литий–ионная, со всеми присущими таким аккумуляторам характеристиками. Буква R – обозначает, что у вас в руках аккумулятор, который можно подзаряжать при необходимости. Буквы C/M/F обозначают материал катода – кобальт, марганец или железофосфат соответственно. Комбинации букв могут быть произвольными, но в то же время всегда указываются типоразмер 18650 (длина и диаметр) и емкость в ампер-часах — от 1000 до 3600.

Правила эксплуатации аккумуляторов 18650

При многочисленных плюсах аккумуляторы 18650 имеют один недостаток, связанный с их конструкцией. Зачастую батареи быстро выходят из строя, если их перезарядить или перегреть. Перезарядка ведет к нагреву аккумулятора, после чего происходит возгорание или взрыв батареи. Фирмы производители предусмотрели вариант защиты аккумуляторов от перегрева. При использовании аккумуляторов 18650 в Power Bank при последовательном соединении в цепь устанавливается электронная плата, которая ограничивает заряд всего устройства до заданной емкости.

Для аккумуляторов 18650, применяемых, например, в фонарях, используется индивидуальная система защиты от перезарядки и последующего за ней перегрева. Защита представляет собой небольшую электронную защитную плату, которая устанавливается на минусовом контакте незащищенного литий–ионного аккумулятора и приваривается стальной лентой к корпусу. Это предотвращает не только перегрев, но и короткое замыкание, которое может вывести из строя не только аккумулятор, но и зарядное устройство. Вся конструкция упаковывается в термопленку.

Аккумулятор 18650 с защитой

Защищенные и незащищенные аккумуляторы 18650 также имеют свою маркировку, например: protected, with protected PCB, protection circuit — на защищенных аккумуляторах, unprotected – на незащищенных. Необходимо обратить внимание на то, что крупные производители не выпускают защищенные аккумуляторы, а устанавливается защита фирмами, которые занимаются их доработкой. Таким образом, защищенные аккумуляторы выпускаются под различными брендами, количество которых очень велико.

Аккумулятор 18650 без защиты

Следует отметить, что после установки защиты длина аккумулятора 18650 увеличивается примерно на 3-4 мм, что может вызвать свои сложности. Зачастую аккумулятор большей длины не входит на штатное место как в фонаре, так и в зарядном устройстве. Нужно учитывать то, что на аккумулятор увеличенной длины с большей силой давит контактная пружина фонаря или зарядного устройства, а это может привести к продавливанию минусового контакта и поломке аккумулятора. Поэтому при покупке аккумулятора 18650 нужно проверять, подходят ли они к вашему фонарю или зарядному устройству.  Однако существуют также фонари и зарядные устройства, производители которых сразу предусматривают увеличенный размер аккумулятора. В этом случае проблем с установкой и эксплуатацией не возникает, но незащищенные аккумуляторы для таких устройств не подойдут.

Аккумуляторы, имеющие защиту, можно применять в любых устройствах, работающих на литий–ионных источниках питания, которые не имеют встроенного контроллера заряда–разряда. Возможно, конечно применение и незащищенных аккумуляторов, но в этом случае требуется контроль уровня заряда при подзарядке.

Особое место в эксплуатации аккумуляторов 18650 играет их правильное хранение. Аккумуляторы должны храниться в чехле или коробке и не контактировать в процессе хранения с металлическими изделиями. Оптимальная температура хранения — от +5 до +15 градусов по Цельсию. Правильное хранение увеличит срок службы аккумуляторов, но лучшим гарантом их долговечности будет постоянная работа. Литий–ионные аккумуляторы понемногу теряют емкость и, соответственно, ресурс при длительном хранении.

Устройства, работающие на аккумуляторах 18650

Аккумуляторы типоразмера 18650 нашли широкое применение в быту.

В настоящее время одними из наиболее распространенных устройств, работающих на аккумуляторах 18650, являются мощные светодиодные фонари. Именно такие аккумуляторы способны обеспечивать питанием мощные светодиоды. Высокая емкость аккумуляторов позволяет фонарю работать долгое время без подзарядки. Это особенно важно в длительных походах. Для светодиодного фонаря понадобится аккумулятор, оснащенный защитной платой. При использовании незащищенного аккумулятора необходим постоянный контроль его работы.

Другой большой группой устройств, в которых применяются эти элементы питания — ручные беспроводные дрели, которые для краткости называют шуруповертами. Эти крайне необходимые в строительстве и ремонте инструменты часто комплектуются аккумуляторами 18650, объединенными в Power Bank. Несомненным преимуществом таких аккумуляторов является высокий стартовый ток, который позволяет работать инструменту с высокой силовой нагрузкой. Большая емкость аккумуляторов позволяет непрерывно использовать инструмент в течение нескольких часов. В случае, если аккумулятор начинает разряжаться, его можно смело ставить на подзарядку, не боясь эффекта памяти, присущего батареям других типов. Аккумуляторы типоразмера 18650 – это наиболее оптимальный вариант для шуруповерта за счет небольших габаритов, большой емкости и относительной быстроты заряда.

Шуруповерт с аккумулятором 18650

Аккумуляторы 18650 применяются в батареях для ноутбуков, также объединенные в Power Bank. Они позволяют этим незаменимым гаджетам работать автономно по нескольку часов. Учитывая достаточно высокий расход электрической энергии ноутбуком, в процессе работы применяют аккумуляторы, который вместе дают большую емкость. Еще одним плюсом является то, что подзарядка аккумулятора может проводится и при работе с ноутбуком от сети, единственное, что необходимо учитывать, это то, что электропитание от сети необходимо отключать сразу, как только индикатор заряда на ноутбуке покажет, что аккумуляторы заряжены. Иначе постепенно ресурс аккумуляторов будет снижаться. Аккумуляторы, которыми комплектуются ноутбуки, зачастую подлежат восстановлению, так как хорошо защищены корпусом ноутбука и, как правило, не имеют механических повреждений.

.Аккумулятор 18650 для ноутбука

Необходимо отметить, что в батареях ноутбуков и шуруповертов применяются только незащищенные аккумуляторы, это необходимо учитывать при их восстановлении, ремонте или замене.

Итак, подведем итоги. Большое количество современных мощных светодиодных фонарей используют в качестве источника питания аккумуляторы 18650. Легкие и компактные, такие аккумуляторы имеют достаточную емкость, чтобы обеспечить долгую работу фонаря и других устройств. Производители стараются максимально усовершенствовать конструкцию аккумуляторов, а производители устройств, работающих от аккумуляторов, в свою очередь оптимизируют свою продукция для долговременной работы именно с такими аккумуляторами, как имеющими защиту от перегрева, так и не имеющих защиты.

Мы надеемся, что эта статья поможет в выборе качественных и надежных аккумуляторов 18650 – необходимых для автономной работы различных устройств как в домашних условиях, так и в туристическом походе, на охоте или рыбалке.

(c) Cekatop.ru

Аккумулятор Panasonic NCR18650G, самый ёмкий аккумулятор размера 18650, реально?

Да друзья, попал ко мне самый ёмкий аккумулятор формфактора 18650, ну по крайней мере так пишут «в интернетах». Заказаны они были именно чтобы проверить это, а также чтобы добавить их в мою «базу данных» по различным аккумуляторам.

Наверное стоит сказать сразу, что аккумуляторы явно не попадают под понятие «бюджетный» так как стоят более семи долларов за штуку, но я допускаю что могут быть сценарии применения, где даже такая цена не отпугнет покупателя. Как пример — высокоемкие повербанки, где важно высокое соотношение емкости к объему и весу.

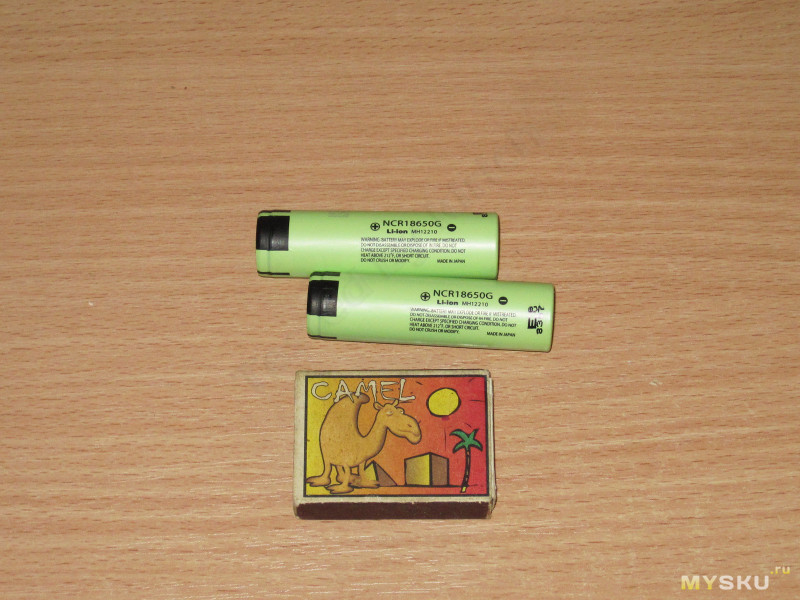

Внешне они один в один с широко известными NCR18650B, такой же салатовый цвет и такое же оформление.

В процессе подготовки обзора выяснилось, что документации по ним практически нет, поначалу я смог найти только сводную табличку, где присутствуют данные аккумуляторы и приведены краткие характеристики. В частности меня интересовали параметры заряда, потому как разряд обычно стандартен, 0.2С для измерения емкости и 0.5С, 1С, 2С и т.д. как дополнительные тесты.
Кроме того на странице магазина было указано что они рассчитаны на максимальный ток в 4.87A.

Кстати уже из этой таблицы видно, что производитель декларирует типовую емкость как 3550мАч, а не 3600, а базовая емкость вообще составляет 3400мАч.

Но один из моих читателей под ником Qwertus смог мне помочь, предоставив более полный даташит, за что ему большое спасибо. В этом даташите по крайней мере были приведены параметры заряда и некоторые графики, которые я покажу чуть позже.

Как я писал выше, аккумуляторы внешне можно легко спутать с более популярными NCR18650B, они ну очень похожи.
Дата выпуска соответственно коду 8307 — 7 марта 2018 года.
Присутствует матрикс код, потому подделать такие аккумуляторы заметно сложнее. Вообще меня радует, что и другие фирмы стали проставлять на аккумуляторах такой код, он должен быть уникальным для каждого экземпляра, а кроме того позволяет даже неопытному покупателю понять, оригинал перед ним или подделка.
Плюсовой контакт утоплен относительно передней грани корпуса, на минусовом контакте есть характерный точечный выступ.

Размеры и вес, кстати весят они меньше чем заявленные максимальные 48 грамм.

Как и все предыдущие проверенные аккумуляторы, заводской заряд был около 30%, дальше шел обычный «тренировочный» цикл с попутным измерением емкости при токе разряда 500мА, как всегда мое зарядное завысило результат, показав просто нереальные 3700мАч.

Аккумулятор высокоемкий и не рассчитан на большие токи разряда, потому использовалась электронная нагрузка ZKE EBC-A10H имеющая немного выше точность чем более мощная EBC-A20, которую я использую для тестов высокотоковых аккумуляторов.
Также как и всегда аккумулятор был подключен с применением держателя имеющего четырехпроводное подключение для повышения точности измерения.

Для начала заряд.
Производитель указывает параметры заряда — ток 0.3С (1.035А), напряжение окончания 4.2 Вольта, отсечка по падению тока до 69мА. Я заряжал током 1.04А с отсечкой 70мА так как зарядное имеет минимальную дискретность установки в 10мА.

Заряд после полного разряда током 0.2С составил около четырех часов, хотелось бы конечно быстрее, но увы, медленный заряд это плата за большую емкость.

Второй даташит содержал очень интересный график, помимо токов нагрузки 2, 4 и 6 Ампер, был приведен тест разряда током 8 Ампер, что явно больше чем указанные на странице магазина 4.87A.

Я же предпочел не отступать от привычного формата тестирования и потому прогнал эти аккумуляторы при токах нагрузки — 0.2С, 0.5С, 1С, 4.87А и 2С.
При этом за 1С принималось значение в 3450мА вычисленное из указанного зарядного тока 1035мА или 0.3С (1035/3)х10=3450.

Аккумулятор при токе 0.2С выдал 3568мАч, что очень близко к указанным в даташите 3550мАч, но немного не дотягивает до 3600, которые указывают обычно на страницах магазинов.

При токе 4.87А и 6.9А (2С) температура составила 48 и 64 градуса соответственно.

Хотя ток в 8 Ампер очень близок к току 2С (6.9А) я все равно захотел проверить и в таком режиме, но в процессе теста случайно ошибся и выставил ток нагрузки в 10 Ампер, что явно много для этого аккумулятора. Закончилось все резким снижением напряжения и отключением нагрузки, причем после почти сразу напряжение вернулось в норму, я потом немного остудил аккумулятор и продолжил тест. Проблем с аккумулятором выявлено не было, проверочный цикл показал что все в порядке.

Температура при токе разряда 4.87А, 6.9А и 10А (на момент отключения была около 80 градусов).

Данные аккумуляторы довольно «нежные», их не рекомендуется разряжать большими токами, например в даташите есть график зависимости падения емкости от разрядного тока и при токе 6А уже через 300 циклов емкость падает с 3500мАч до 2500, потому вполне возможно что указанные на странице магазина максимальные 4.87А действительного лучше не превышать.

Замер внутреннего сопротивления при получении, после «тренировки» и после всех тестов,

И конечно самое интересное, сравнение с ближайшими конкурентами, в качестве которых выступают:
LG MJ1
Samsung INR18650-35E
LG M36

График приведен для токов 0.2С и 2С, исключение составляет М36, у него график для тока 5А, примерно 1.5С.
Видно что при токе в 0.2С Panasonic NCR18650G действительно имеет емкость больше чем у остальных аккумуляторов, здесь сложно поспорить, но при токе в 2С его явно обгоняет LG MJ1, хотя и с небольшим отрывом.
Но здесь надо отметить, что в отличие от Панасоника его корейский конкурент имеет паспортный максимальный ток разряда в 10 Ампер, т.е. он является более высокотоковым.

По емкости в Втч, при токе 2С NCR18650G вообще оказался на предпоследнем месте, обогнав на 0.01Втч только Samsung 35E, но 35Е разряжали до 2.75 Вольта, потому победа спорная.

На это я хотел уже закончить обзор, но тут на глаза попался аккумулятор с Алиэкспресс, для которого я как-то проводил ресурсный тест. Не хочу писать насчет клонов, подделок и прочего, но как же они похожи, особенно при беглом взгляде.

Подведу итоги.
Да, аккумулятор смог отдать при токе 0.2С больше остальных, но разница настолько мала, что ее запросто можно списать на погрешность измерения. Кроме того, при больших токах нагрузки он начинает заметно отставать от LG MJ1, который изначально рассчитан на больший ток разряда. При этом MJ1 стоит примерно в два раза дешевле, стоит ли NCR18650G этой разницы? Ну не знаю, лично на мой взгляд, нет. NCR18650G конечно хорошие аккумуляторы, спору нет, но как-то хотелось бы больше емкость за эти деньги.

На этом у меня все, надеюсь что было полезно.

Какой емкости бывают аккумуляторы 18650 — MOREREMONTA

2. Емкость аккумулятора

Емкость аккумулятора указывается в мАч (милли-ампер-часах).

ФАКТ: на настоящее время Li-Ion аккумуляторов типоразмера 18650 емкостью свыше 3400мАч НЕ СУЩЕСТВУЕТ. Все Li-Ion аккумуляторы типоразмера 18650 (а это наиболее распространенный типоразмер), имеющие обозначение 3800-5000мАч ФОТО изначально продукты сомнительного качества от покупки которых следует отказаться.

Обычно, реальная емкость таких АКБ составляет, в лучшем случае, 1500-2200мАч ссылка. А о «достоинствах» плат защит этих АКБ стоит только догадываться… Бывали случаи когда под упаковкой защищенных АКб типоразмера 18650 с обещанием огромной емкости около 4000мАч скрывался неизвестный представитель гораздо меньшего типоразмера, а остальное пространство было забито материалом похожим на обычный песок.

3. Производитель аккумулятора.

В настоящее время существует не так уж и много производителей Li аккумуляторов. Технология их изготовления не тривиальна и качественное масштабное производство возможно только на больших высокотехнологичных предприятиях. Среди самых известных и отлично-зарекомендовавших себя производителей можно выделить такие компании как: Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB.

Сразу надо отметить: это фирмы которые непосредственно производят Li-Ion ячейки (незащищенные аккумуляторы). Заводы таких компаний зачастую располагаются в Японии, Тайване или Южной Корее.

ФАКТ: крупные производители Li-Ion аккумуляторов НЕ ВЫПУСКАЮТ ЗАЩИЩЕННЫХ АКБ. Они производят только НЕЗАЩИЩЕННЫЕ аккумуляторы. В природе не существует защищенных Li-Ion аккумуляторов Panasonic или SAMSUNG, которые были бы выпущены непосредственно «панасоником прямо в Японии» или «самсунгом» а все, кто утверждает обратное, по какой-то причине пытаются ввести вас в заблуждение.

Защищенные аккумуляторы СОБИРАЮТСЯ из незащищенного Li-Ion аккумулятора (ячейки) и платы защиты.

И собираются они тоже по-разному: сборка защищенных АКБ, в основном, происходит на заводах в Китае. Но Китай — Китаю рознь. Есть как откровенное барахло (с емкостями 3800мАч и выше) так и очень качественные продукты.

Защищенные аккумуляторы выпускаются под совершенно различными брендами, не имеющими отношения к производителю ячеек.

Ниже, мы приведем основные составляющие «качественного» защищенного Li-Ion аккумулятора:

На упаковке явно указано из каких составляющих состоит аккумулятор. К качеству упаковки претензий быть не должно. Наличие «бренда» является хорошим знаком, -аккумуляторы без опознавательных знаков, по-умолчанию, доверия не вызывают.

2. Плюсовой контакт

(выступающий бугорок) должен быть жестко зафиксирован на аккумуляторе.

должна быть от известного производителя и содержать 2-3 МОСФЕТа обеспечивая высокий разрядный ток.

о интересующем вас аккумуляторе на авторитетных интернет- ресурсах, посвященных этой тематике. Зачастую, там можно найти подробнейшие тесты и многочисленные отзывы от конечных пользователей.

2. Емкость аккумулятора

Емкость аккумулятора указывается в мАч (милли-ампер-часах).

ФАКТ: на настоящее время Li-Ion аккумуляторов типоразмера 18650 емкостью свыше 3400мАч НЕ СУЩЕСТВУЕТ. Все Li-Ion аккумуляторы типоразмера 18650 (а это наиболее распространенный типоразмер), имеющие обозначение 3800-5000мАч ФОТО изначально продукты сомнительного качества от покупки которых следует отказаться.

Обычно, реальная емкость таких АКБ составляет, в лучшем случае, 1500-2200мАч ссылка. А о «достоинствах» плат защит этих АКБ стоит только догадываться… Бывали случаи когда под упаковкой защищенных АКб типоразмера 18650 с обещанием огромной емкости около 4000мАч скрывался неизвестный представитель гораздо меньшего типоразмера, а остальное пространство было забито материалом похожим на обычный песок.

3. Производитель аккумулятора.

В настоящее время существует не так уж и много производителей Li аккумуляторов. Технология их изготовления не тривиальна и качественное масштабное производство возможно только на больших высокотехнологичных предприятиях. Среди самых известных и отлично-зарекомендовавших себя производителей можно выделить такие компании как: Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB.

Сразу надо отметить: это фирмы которые непосредственно производят Li-Ion ячейки (незащищенные аккумуляторы). Заводы таких компаний зачастую располагаются в Японии, Тайване или Южной Корее.

ФАКТ: крупные производители Li-Ion аккумуляторов НЕ ВЫПУСКАЮТ ЗАЩИЩЕННЫХ АКБ. Они производят только НЕЗАЩИЩЕННЫЕ аккумуляторы. В природе не существует защищенных Li-Ion аккумуляторов Panasonic или SAMSUNG, которые были бы выпущены непосредственно «панасоником прямо в Японии» или «самсунгом» а все, кто утверждает обратное, по какой-то причине пытаются ввести вас в заблуждение.

Защищенные аккумуляторы СОБИРАЮТСЯ из незащищенного Li-Ion аккумулятора (ячейки) и платы защиты.

И собираются они тоже по-разному: сборка защищенных АКБ, в основном, происходит на заводах в Китае. Но Китай — Китаю рознь. Есть как откровенное барахло (с емкостями 3800мАч и выше) так и очень качественные продукты.

Защищенные аккумуляторы выпускаются под совершенно различными брендами, не имеющими отношения к производителю ячеек.

Ниже, мы приведем основные составляющие «качественного» защищенного Li-Ion аккумулятора:

На упаковке явно указано из каких составляющих состоит аккумулятор. К качеству упаковки претензий быть не должно. Наличие «бренда» является хорошим знаком, -аккумуляторы без опознавательных знаков, по-умолчанию, доверия не вызывают.

2. Плюсовой контакт

(выступающий бугорок) должен быть жестко зафиксирован на аккумуляторе.

должна быть от известного производителя и содержать 2-3 МОСФЕТа обеспечивая высокий разрядный ток.

о интересующем вас аккумуляторе на авторитетных интернет- ресурсах, посвященных этой тематике. Зачастую, там можно найти подробнейшие тесты и многочисленные отзывы от конечных пользователей.

Разнообразная бытовая техника чаще всего приводится в работу посредством батареек. Более всего в этом случае подходит аккумулятор типа 18650. Это уникальные изделия, обладающие рядом преимуществ. Зачастую их используют в электронных сигаретах, светодиодных фонариках. Какие виды бывают и их особенности, можно узнать в данной статье.

Аккумулятор 18650: что это и его виды

Аккумулятор типа 18650

18650 – это аккумулятор литий-ионного типа, формой и размерами напоминающая батарейку пальчикового типа. Емкость этого вида колеблется в пределах 1600-3600 мАч, напряжение на выходе составляет 3,7 В. Чтобы лучше понять особенности такого аккумулятора, следует сравнить его со стандартной батарейкой ААА или АА. Ее напряжение составляет 1,2 или 1,5 В.

Батареи описываемого типа применяются для приведения в работу техники, требующей элементов с большой емкостью. Например, это электрический велосипед, портативная зарядка для телефона, ноутбук, фонарик и так далее.

Обратите внимание! Срок хранения батареи довольно большой. Чтобы устройство не испортилось, его заряд должен составлять 50%. Именно в таком виде изделие может пролежать приблизительно месяц. Хранить батарейку следует в помещении с умеренной температурой (слишком большие или маленькие показатели пагубно влияют на устройство). Оптимальными являются +15 – +17 градусов.

Многие задаются вопросом о том, что означают цифры 18650. На самом деле все очень просто. Первые две цифры – это диаметр, 65 – длина батарейки в миллиметрах.

Существуют следующие типы батареек 18650 в зависимости от химического показателя:

1. Литий-марганцевые (Lithium Manganese Oxide). К ним относятся LiMn2O4, IMR, LiNiMnCoO2, NMC, INR, LiMnO2.

2. Литий-кобальтовые (Lithium Cobalt Oxide). Это батарейки NCR, ICR, LiCoO2.

3. Литий-железо-фосфатные (Lithium Iron Phosphate или феррофосфатные). Здесь можно назвать LFP, LiFePO4, IFR.

Все эти виды относятся к литий-ионным аккумуляторам. Поэтому можно с точностью сказать, что технология их производства одинакова.

Литий-кобальтовые типы

Этот вид батарей отличается наибольшей емкостью. Но, несмотря на это, с такими батареями нужно вести себя довольно осторожно, ведь литий-кобальтовая система довольно опасна и непредсказуема. Подобные аккумуляторы запрещается заряжать путем быстрой зарядки. Для других же типов вполне безопасно использовать ускоренный способ.

Литий-кобальтовые батареи нельзя применять в приборах, оказывающих большую нагрузку на аккумулятор. Если вы знаете, что техника может посадить батарею за полчаса, откажитесь от использования в нем литий-кобальтовых изделий. В противном случае вам нужно будет быстро устранять возгорание электролита.

Данный вид сейчас широко используется для работы электронных сигарет. При этом, подойдите к вопросу выбора с особой ответственностью, ведь очень часто встречаются подделки. Верхним граничным показателем напряжения, которое можно использовать для зарядки батареи типа 18650 считается напряжение в 4,2 В. При более высоком показателе напряжения батарея может перезарядиться, чего лучше не допускать. Запрещается использовать слишком мощные зарядки, ведь их работа негативно отражается на химическом аспекте аккумулятора. Устройство не только портится, оно может взорваться или сгореть, поэтому лучше не допускать нарушений.

Поэтому перед тем как зарядить аккумулятор, лучше приобрести «умное» зарядное устройство. Оно имеет различные параметры, а также регулировку силы тока.

Литий-марганцевые аккумуляторы

Этот лучшие аккумуляторы типа 18650, которые довольно востребованы среди пользователей. Они отличаются стабильной работой по сравнению с предыдущим, описанным нами видом. Большинство литий-марганцевых батарей не оснащается контроллером зарядки, а производители пишут на изделиях, что они безопасны.

Преимуществом данного типа батарей является свойство спокойно и долго работать с низким сопротивлением. На самом деле это тоже не слишком хорошо, однако, сравнив их с кобальтовыми, можно сказать, что марганцевые батареи отличаются более длительным сроком службы. Литий-марганцевые аккумуляторы созданы с отличным соотношением емкости и силы. Но несмотря на это их объем меньше, чем у аналогичных кобальтовых. Ограничения, связанные с зарядкой. Максимальным напряжением будет 4,2 вольта. Силу тока также следует регулировать: высокая подача в разы ухудшает состояние батареи, а также может привести к взрыву аккумулятора. Сила тока прямо влияет на скорость зарядки.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Что касается марганцевых батарей, то они считаются надежными, по сравнению с кобальтовыми, поскольку они выдерживают большой разряд (2,5 вольт). Однако, до такого состояния батарейки лучше не доводить.

Для анода такой батарейки используется графит. В случае несоблюдения правил применения детали (например, создание очень высокого тока зарядки или маленького сопротивления) на поверхности может начать появляться газ. Описанные выше свойства марганцевых батарей свидетельствуют о высоком качестве и эксплуатационных свойств, поэтому они выигрывают у кобальтовых.

Литий-железо-фосфатные виды

Второе их название – феррофосфатные. Этот вид по праву считается наиболее безопасным в сравнении с другими видами литий-ионных батарей. Они обладают стабильностью работы химии относительно других типов. В конструкции батареек используется железо-фосфатный катод. Он нетоксичен и является устойчивым к высоким температурам. Феррофосфатные виды не имеют контроллера заряда. Взорваться или воспламениться они способны лишь если возникнут сильные повреждения корпуса, и то, это маловероятно. Описанные аккумуляторы невосприимчивы к различным проявления некорректной работы (создание низких данных сопротивления).

Правила зарядки аккумулятора 18650

Зарядка аккумулятора 18650

Эксплуатируя 18650, возникает вопрос о правильности его зарядки. Процедура очень простая, но ее нужно производить ответственно, избегая халатности и нарушений технологии. Правильная зарядка является залогом длительного срока службы батареи.

Обратите внимание! Полная разрядка и зарядка до конца пагубно влияет на состояние батареи. Заряжать аккумулятор лучше до 90%.

Владельцы бытовой техники, когда приходит время подзаряжать аккумулятор, интересуются, как же правильно это делать. Лучше воспользоваться специальным прибором. Зарядное устройство начинает процесс при установленном напряжении в 0,05 В, постепенно увеличивая его до 4,2. Значение не должно подниматься выше, ведь это вредит эксплуатационным свойствам батареи.

Сила тока, допустимая для зарядки, должна колебаться в районе 0,5 – 1 А. Данные показатели прямо влияют на скорость заряда. Если вам не требуется использовать батарейку срочно, лучше процесс заряда не ускорять.

Для того чтобы полностью восполнить изделие, потребуется около 3 часов. По истечении этого времени батарея самостоятельно отключается от устройства. Таким образом можно не переживать за перегрев аккумулятора и его порчу. Если же ваше зарядное устройство не обладает функцией контроля зарядки, придется самому следить за процессом и выключить, когда это нужно. Лучше всего послушать специалистов и приобретать многофункциональные устройства с конроллером. Так процесс зарядки будет наиболее безопасным.

В настоящее время приобретение зарядного устройства не является проблемой. В ассортименте магазинов и торговых точек имеется в наличии большое количество приборов разных производителей и разной ценовой категории. Специалисты советуют не брать цену за основу выбора, а особое внимание уделить характеристикам.

Виды зарядных устройств:

  1. Зарядка с одним гнездом и силой тока не более 1 А. Это самые недорогие устройства, отлично выручат тех пользователей, которые заряжают батареи всего несколько раз в год.
  2. Зарядка с двумя гнездами, создает напряжение до 4,2 В. Эти приборы имеют специальный индикатор, следящий за временем работы.
  3. Универсальные зарядки, используемые для батарей разной химии. Они могут применяться не только для литиевых, но и никелевых видов.

Стоимость также является важным показателем при выборе качественного аккумулятора. Приборы большей стоимости, как правило, имеют реле, контроллеры и индикаторы. Те, кто чувствует свои силы и обладает определенными техническими и химическими знаниями, могут сделать зарядные устройства своими силами. В этом случае важно иметь знания относительно функционирования электрической цепи и параметров аккумулятора.

Популярные модели аккумуляторов типа 18650

Среди множества вариантов, которые представлены на рынке, только некоторые пользуются хорошим спросом. Такие изделия отличаются длительным периодом эксплуатации и надежностью.

Аккумуляторы Panasonic NCR18650B

Рассмотрим самые популярные модели батарей и их основные характеристики:

  • Panasonic NCR18650B – обладает емкостью 3400mah. Еще недавно эта батарея удерживала лидерские позиции по показателям объема среди других литиевых видов, имеющихся в свободной продаже. Возникновение среднетоковых и более емких аккумуляторов вытеснило Panasonic с первого места. Однако и сейчас на этот товар есть покупатели. Что касается конструкции данной батарейки, то внутри нее находится анод, скрученный в рулон, а также катод. Между ними производитель расположил сепаратор. Все эти элементы помещены в корпус в форме цилиндра.
  • Samsung INR18650-25R. Емкость элемента составляет 2500mah. Данная батарея предназначена для работы с большой мощностью тока. Если нагрузка непрерывная, то сила тока равняется 20 А, если же она периодичная, то показатель увеличивается до 100 А. Данная батарея прекрасно подойдет в электронную сигарету. Производители рекомендуют применять аккумуляторы Samsung INR18650-25R в приборах, которые имеют встроенную систему защиты, поскольку сами они не обладают этой функцией. В фонарики подобные изделия не подходят, поскольку могут чрезмерно разрядиться, что для них неблагоприятно.

Аккумулятор Samsung INR18650-25R

  • LG 18650 HE2, емкость 2500 mAh. Эта батарея является высокотоковой. При своей емкости выдерживает нагрузку в 8 С и предоставляет силу тока 20 А. За счет таких характеристик и эксплуатационных показателей модель аккумулятора является популярной и востребованной. Кроме этого батарея также обладает массой достоинств. Важнейшим передовым показателем устройства считается новейший химический состав. Он называется NCR или Hybr >

Аккумулятор Samsung ICR18650

  • KeepPower, емкость 3500mah. Еще одна качественная батарея типа 18650. Японский производитель использовал для создания такого изделия плату, предназначенную для защиты батареи от короткого замыкания и перезаряда. Наибольшая сила тока составляет 5 А, напряжение – 3,7 В.

Заряжать аккумуляторы без вреда для них и сохранения в дальнейшем эксплуатационных свойств вполне реально, зная характеристики и допустимые показатели напряжения и силы тока. Аккумулятор прослужит дольше, если бережно к нему относиться.

Ресурсный тест китайского аккумулятора NCR18650B от Varicore

Неоднократно я встречал в комментариях фразы типа — китайские аккумуляторы быстро умирают. В общих чертах я согласен с этим, но меня заинтересовал данный вопрос и я решил заняться им немного плотнее, а точнее — провести тест на количество циклов, подробнее в статье.

Не так давно я выкладывал обзор аккумуляторов которые покупал товарищу. Аккумуляторы уже были отданы, но потом пришла в голову идея провести ресурсный тест и мы решили выделить один экземпляр «на эксперименты», т.е. планомерно его «убивать». Было это 10 января, т.е. 2.5 месяца назад.
Вообще результаты публиковались каждые 50 циклов, но в данной статье я решил все сжать чтобы не растягивать.

В общем встретился с товарищем, взял один аккумулятор.

Аккумулятор стилизован под Panasonic NCR18650B, имеет плоский плюс, совершенно новый, на минусовой контакте нет следов установки в холдеры.

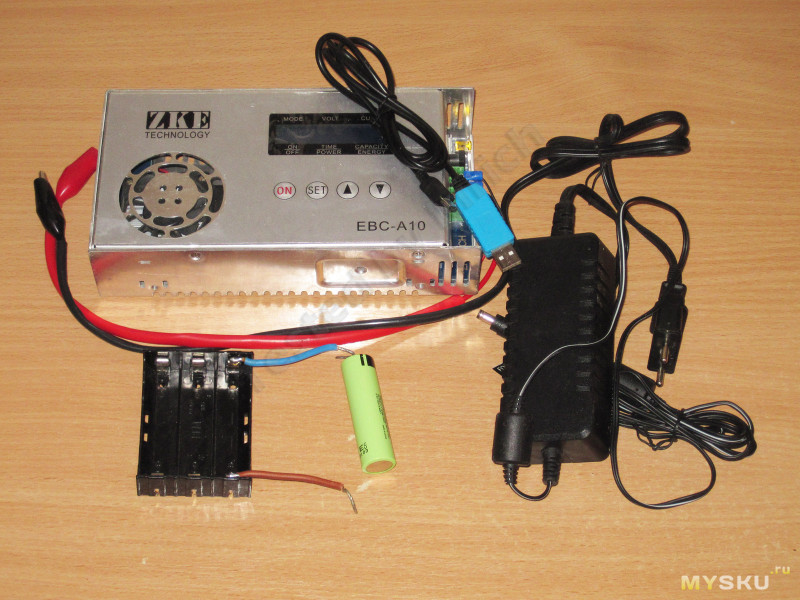

Для теста была взята привычная моим читателям электронная нагрузка, не менее привычный холдер и подопытный аккумулятор.
Отчасти из-за того что я могу пока использовать только простой холдер и был выбран аккумулятор с плоским плюсовым контактом, другой туда просто не влезет.

Но перед тестом я измерил внутреннее сопротивление аккумулятора, так как через время оно имеет свойство увеличиваться.
Каждые 50 циклов планируется повторная проверка.

По вполне понятным причинам на рабочем столе я держать так долго это все не мог, хотел установить в комнате где снимаю видео, но передумал и в итоге решил установить тестовый «стенд» на балконе, в шкафу где стоит домашний «сервер», роутер и хранилище.

Нагрузку подключил к компьютеру который установлен там же, все управление и контроль через Радмин.

Для ускорения процесса хотел проводить тест в режиме заряд/разряд током 1С, но даташит на оригинальный NCR18650B говорит что надо в режиме заряд 0.5С, разряд 1С. При этом разряд до 2.5 Вольта, заряд до 4.2 с отсечкой по падению тока до 65мА. Я не могу соблюсти только последний пункт, у моей нагрузки минимально можно установить 100мА.

Первым этапом теста идет определение базовой емкости, для этого аккумулятор был разряжен до 2.5 Вольта током 3.4 Ампера, потом заряжен, потом опять разряжен и эта емкость и является базовой.
В итоге имеем 2998мАч или 10.06 Втч.

Здесь меня результат несколько… удивил, если вы помните, я проверял четыре полученных аккумулятора и там была емкость около 3350мАч, даже стал проверять электронную нагрузку, может в ней проблема, но нет, аккумулятор реально имеет емкость около 3000мАч…
Позже я разобрался где собака зарыта, но тест был начат с тем что есть.

Нагрузка позволяет зацикливать программу, при этом задается количество циклов, а в окне с результатами выводится как номер теста, так и номер шага программы. Как и писал выше, выставил 50 циклов и запустил тест.

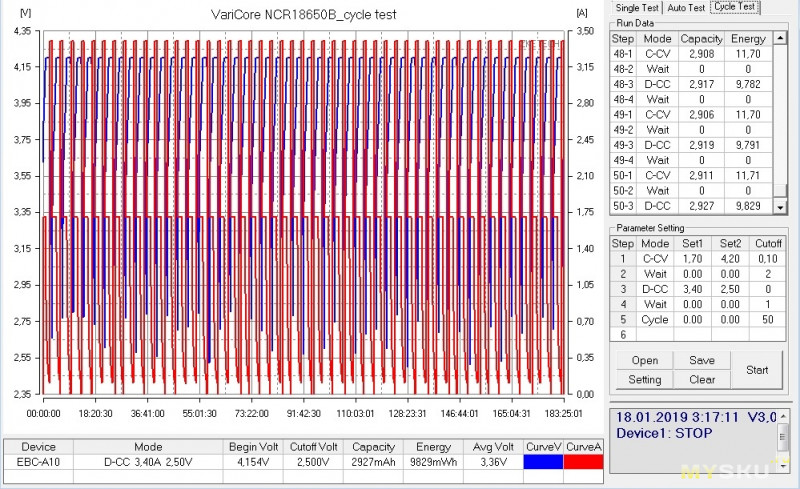

А вот так выглядит окно программы после 50 циклов и это по сути только начало теста.

Дальше шел долгий и нудный процесс, к сожалению три раза прерванный в результате пропадания питания, но записи я вел все равно, потому это отразилось только на скриншотах.
В последний раз питание пропадало два раза, после 10 и последующих 20 прогонов.

Кроме того отмечу, я изначально ожидал что по мере падения емкости будет сокращаться и время цикла, в реальности все оказалось с точностью до наоборот, общее время даже немного росло и происходило это за счет более долгого цикла заряда так как время разряда было жестко привязано к емкости аккумулятора.

Постепенно росло и внутреннее сопротивление. Пускай вас не смущает что напряжение на аккумуляторе во время измерения почти не меняется, дело в том, что сопротивление измерялось при следующих условиях —
В конце последнего цикла аккумулятор был полностью разряжен.
Затем я заряжал отдавая фиксированную емкость, в данном случае 1660мАч
Аккумулятор лежал некоторое время чтобы температура сравнялась с комнатной.
Измерялось сопротивление
Аккумулятор опять устанавливался на «стенд», разряжался током 1С до напряжения 2.5 Вольта.
Запускался очередной этап на 50 циклов.

Результаты всех измерений аккуратно заносились в табличку.

После этого я построил график, где синим отмечены собственно измерения, а красным линейное изменение от начала до конца теста.
Вот здесь видно то, о чем я писал выше, емкость аккумулятора сильно зависит от температуры и потому график получился такой ломаный. На самом деле это было не критично, так как циклы все равно шли, а кроме того я попутно для себя отмечал на графике результаты где температура воздуха была примерно такой как в начале теста.

На построение этого графика ушло более 1700 часов чистого времени, реально получилось больше так как были подготовительные циклы (помечены как -1 и 0) и дополнительные «полуциклы» для измерения внутреннего сопротивления.

На 450 циклах я закончил тест, но дальше мне стало интересно, а что если предположить, что изначальная емкость была не 3006мАч, а все таки 3244 (при токе 1С) которые я получил в обзоре этих аккумуляторов? На мой взгляд именно так и есть, а то падение емкости которое было в самом начале вызвано изменением температуры.

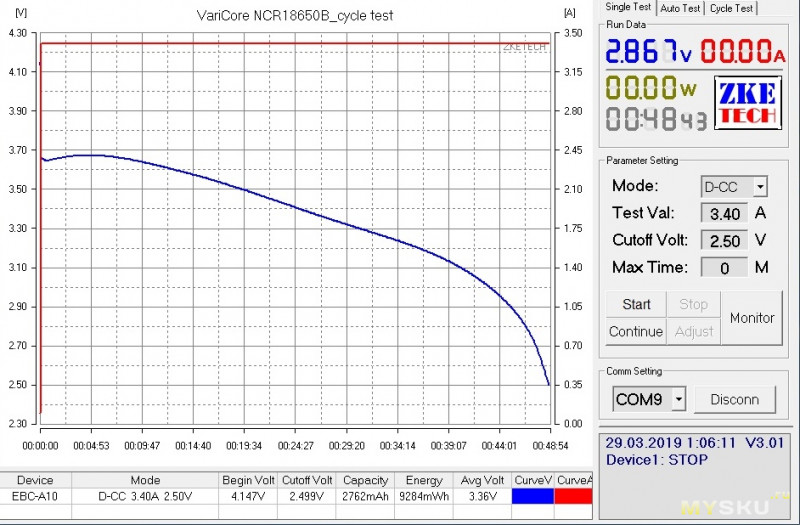

В итоге я после всех тестов собрал стенд у себя на рабочем столе и измерил емкость подопытного аккумулятора в тех же условиях, в которых тестировал данные аккумуляторы для обзора.

Получилось 2762мАч, исходя из изначальной 3244мАч падение емкости на 15%, на мой взгляд это очень даже хорошо. Кстати, если считать результат по таблице, которую я составлял все время тестов, то получаются те же самые 15%, так что все сходится.
Кстати, Панасоник для своих аккумуляторов декларирует падение до 30% после 500 циклов, но я думаю что в моем случае результат получился лучше из-за того что тестировал я аккумулятор при более низкой температуре чем производитель.

Влияние температуры хорошо заметно в начале разряда, где отчетливо виден «горб» вызванный разогревом аккумулятора.

В процессе теста я допустил ряд ошибок, но как говорится — не ошибается только тот, кто ничего не делает. При этом я получил опыт и в следующий раз эти ошибки уже не повторятся. И так, что было сделано неправильно.
1. Температура. Я знал что аккумуляторы имеют зависимость емкости от температуры, но не думал что это проявится у меня настолько сильно. Тестировать надо в более стабильных условиях.
2. Еще раз температура. В моих тестах температура аккумулятора была около 10-12 градусов большую часть тестов и именно это значение я старался поддерживать как мог. но правильно проводит данный тест при температуре 23-25 градусов. Такого места у меня пока нет, но вот найти место где температура будет 24-28 градусов гораздо проще и я его уже нашел 🙂
3. Питание. Три раза за время проведения теста пропадало питание, один раз надолго и два раза коротко. Однозначно нужен бесперебойник.
4. Надежность самой нагрузки, а точнее сказать — ее особенности. Выяснилось что есть проблема с запуском при подключенном аккумуляторе, один раз я перезарядил аккумулятор по этой причине, хорошо что был дома. На текущий момент проблема решена, нагрузка доработана.
5. Время. Все таки 1700 часов на 450 циклов или почти 2000 на 500 это несколько… многовато, возможно следует задавать более жесткие условия, например заряд током 1С. Понимаю что так тоже не совсем корректно, но почти 4 часа на цикл это реально много.
6. Тестировать не один, а сразу несколько аккумуляторов, вопрос пока на стадии обдумывания.

На данный момент тест окончен, но уже есть мысли по продлению, для этого заказан модуль UART-Ethernet, чтобы я мог перенести нагрузку в более удобное место с относительно стабильной температурой.

Ну а что по итогам. Как по мне, то аккумуляторы вполне годные и покупать можно, 450 циклов они прошли. За время теста аккумулятор получил 5040 Втч и отдал 4310.

Отправить ответ

avatar
  Подписаться
Уведомление о
