Ответвление кабеля под землей: Как выполнить ответвление от силового кабеля | Полезные статьи

Содержание

Как соединить кабель в земле

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч.

Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т. д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

Если есть больше растения, их надо обходить

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т. п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.

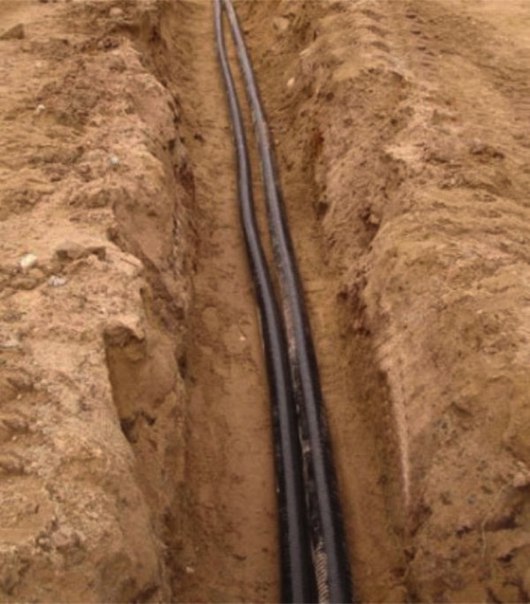

  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

Сигнальная лента предупредит при возможных земельных работах

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

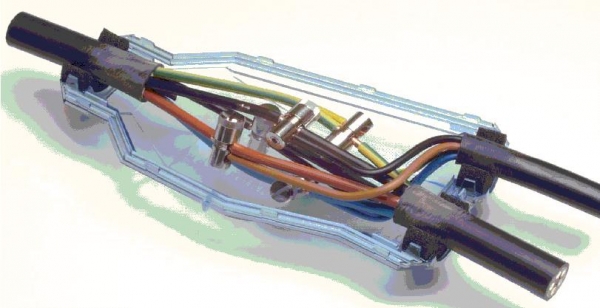

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

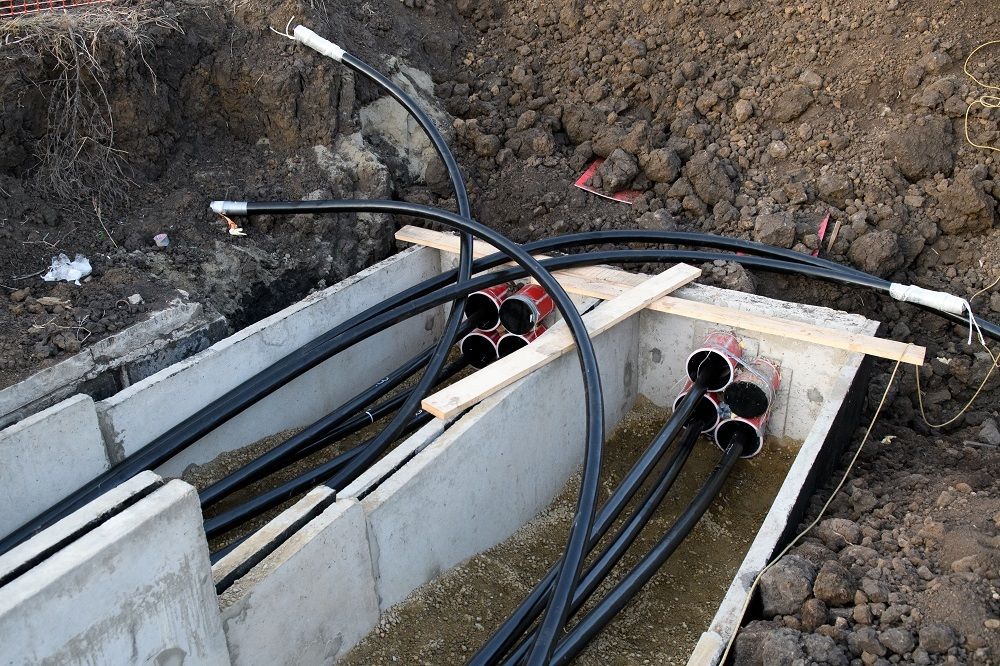

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Инженерные коммуникации

Прямой эфир

vvv1806 12 апреля 2019, 21:02

sofso 22 февраля 2019, 17:12

sofso 5 июля 2018, 17:16

vvv1806 20 мая 2018, 21:50

vvv1806 20 мая 2018, 21:39

vvv1806 17 мая 2018, 11:38

Viktor 28 марта 2018, 13:25

vvv1806 25 ноября 2017, 15:19

vvv1806 17 ноября 2017, 16:08

vvv1806 10 ноября 2017, 01:46

vvv1806 7 ноября 2017, 16:07

vvv1806 14 марта 2017, 14:19

vvv1806 4 июля 2016, 13:03

vvv1806 15 декабря 2015, 12:47

vvv1806 27 ноября 2015, 17:13

sofso 3 ноября 2015, 14:37

Блоги

  • Инженерные коммуникации2. 26
  • Истории домовладений2.26
  • Новости2.26
  • Сад и огород1.13
  • Журнал «На деревне»0.00
  • Про мою деревню.0.00
  • Высокие технологии в наших домах0.00
  • Рыбалка и Охота0.00
  • Ландшафтные работы0.00
  • Общие вопросы0.00

Электрика – наука о хорошем контакте. Более половины случаев неисправностей электропроводки связано именно с плохим контактом в месте соединения или подключения проводов. В большинстве домов постройки СССР старая алюминиевая проводка, отслужившая более полусотни лет, ни разу не подводила хозяев за весь свой срок службы. Мало того, многие панельные многоэтажки постройки концы 90-ых, начала 00-ых используют алюминиевую проводку в квартирах. Это результат качественной коммутации.
Сегодня любой просчет или небрежность в выполнении электромонтажных работ может обернуться головной болью для хозяев в виду наличия в квартирах таких мощных электрических приборов как обогреватели, компьютеры, стиральные-сушильные-посудомоечные машины, аудио-видио техника.
В этом топике, на основе своего многолетнего опыта, я постараюсь описать основные способы соединения проводов, которые сейчас так или иначе используются.

Скрутка проводов.
Скрутка – это очень популярный вид соединения проводов для временного использования, на постоянную основу делать скрутки сейчас не рекомендуется. Если есть желание использовать скрутку в долгосрочном периоде, то необходимо ее либо запаять, либо обжать или обварить. Хотя, если нужно сделать времянку (временную электропроводку или освещение), то прибегать к пайке, обжиму или сварке смысла нет, главное качественно скрутить и заизолировать. В «Жеке», когда постоянная электропроводка выполнена небрежно и без доролнительной обработки скруток, говорят – сделано на соплях.
Сколько лет может прослужить соединение проводов посредством простой скрутки, сказать невозможно. Все зависит от ряда факторов, таких как температура, влажность и величина нагрузок нагрузок на данную скрутку. Это могут быть месяцы, годы, десятки лет. Основная причина ненадежности этого вида соединения – окисление проводов, из которого следует плохой контакт между проводниками. Следствием окисления является повышение температуры скрутки, порой температуры достаточно для того, чтобы изоляция на проводе начала плавится. Кроме того, в некоторых случая, высокочувствительное к питанию оборудование, может выйти из строя, из-за некачественного контакта.
Скрутка выполняется при помощи плоскогубцев, или на крайний случай с помощью пассатиж. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается.
Существует определённое ограничение по количеству проводов в скрутке. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров). Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2,5кв.мм, либо до 12 проводов сечением 1,5кв.мм, либо до 4 проводов сечением 4кв. мм.

Так же, в рамках простой скрутки, стоит упомянуть колпачки ЗИС, они представлят собой колпачки, выполненные из пластиката, не поддерживающего горение. Внутри этого колпачка расположена коническая металлическая пружина. Когда СИЗ с усилием наворачивается на скрутку, витки пружины раздвигаются и сжимают жилы проводов, а пластиковая оболочка колпачка обеспечивает электроизоляционную, противопожарную и механическую защиту. Лично я их почти не использую, но для временного или не очень ответственного соединения (например свет) они вполне годятся.

Пайка проводов.
Пайка в электромонтажном деле – это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода.
Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.
Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать. Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра. Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.
Для пайки нам потребуется паяльник мощностью 60-100 Ватт, припой и канифоль. Лично я не использую жидкие флюсы, хотя при желании можно всегда развести канифоль в спирте или его аналогах. Любую пайку необходимо начинать с канифоли, с помощью неё мы убираем все окислы с проводов, что легко позволяет припою буквально прилипать к проводам. Чтобы облегчить себе задачу, можно использовать припой в котором уже содержится канифоль, например ПОС61 с канифолью.

После пайки, скрутка должна выглядеть следующим образом:

Сварка проводов.
Менее популярным способом обработки скруток, по сравнению с пайкой, является сварка. Причина непопулярности этого метода в бытовых условиях — требования к наличию сварочного аппарата, который стоит значительно дороже паяльника. Однако, сварка проводов занимает существенно меньше времени, чем пайка. Рекомендуется, конечно же, использовать именно промышленный сварочный аппарат, а не самодельные конструкции на базе трансформатора, так как на промышленных конструкциях можно выставить оптимальный для сварки ток. Для сварки прикладываем провод «масса» к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней.
Выглядеть обваренная скрутка будет следующим образом:

Соединение опрессовкой.
Метод опрессовки проводов, заключается в соединения жил проводов путем обжатия соединительной гильзы. Гильза обжимается при помощи специального инструмента – пресс-клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов – медь, алюминий, луженая медь.
Данный способ является одним из наиболее надежных, и не требует инструментов питающихся от сети, что может быть определённым плюсом в некоторых случаях.

Соединение проводов через клеммную колодку.
Наверняка всем знакомы старые советские клеммники из чёрной пластмассы? В электромонтажном деле клеммные колодки применяются, прежде всего, для подключения светильников и различных электроприборов. Клеммные колодки незаменимы при ремонтных работах.
Существенный недостаток этого вида соединений в том, что большинство продаваемых клеммных колодок очень низкого качества, а, следовательно, ненадежны. Некачественная клеммная колодка может лопнуть при затяжке (резьба), что становится причиной плохого контакта. Последствия могут быть самыми разными.

Существуют так же серьёзные клеммники, как правило они производятся для крепления на дин-рейку в различные электрические шкафы. Выглядит это следующим образом:

Болтовые соединения.
Болтовые соединения на практике встречаются часто в распределительных и вводных шкафах, и помощью них соединяют провода земли, болт в таком случае крепится прямо через железный шкаф, защищая и экранируя его. Такой вид соединения достаточно надежен, может выдерживать большие токи. Таким способом можно соединять медный и алюминиевый провода, проложив между проводами шайбу.

Самозажимные соединения.
Довольно популярен метод соединения проводов при помощи самозажимных клеммных колодок. Основное его преимущество – не требуется особых навыков, все до примитивности просто. Зачищаешь провод и засовываешь его в самозажимную колодку. Контакт получается вполне надежный. Данные колодки являются одноразовыми, внутри у них находится специальная паста, предотвращающая окисление.

Недостаток такого вида соединения, как и в случае с винтовыми колодками – ограничение по максимальному току. Если вы планируете использовать самозажимные колодки в цепях с мощным электрооборудованием, рекомендую узнать их технические характеристики, подходят ли они для ваших целей. Другой недостаток в том, что не любые самозажимные колодки подходят для соединения многожильных проводов.
Наиболее популярны самозажимные колодки фирмы Wago. Максимальный ток для большинства колодок этой фирмы составляет более 32A, этого вполне достаточно для бытовых нагрузок. Ниже представлена многоразовая колодка, которая отличается высоким удобством, но так же и высокой ценой.

Главное не нарваться на подделку, так как в связи с возросшей популярностью данных колодок появилось множество подделок, которые порой отличаются плохим качеством соединения.

Соединение проводов при помощи кабельных сжимов.
Соединительный сжим предназначен для соединений (ответвлений) линий кабелей и проводов. Причем для ответвления не требуется разрезания магистрального проводника. Этот вид соединения проводов применяется повсеместно, его можно увидеть практически в любом подъездном электрощите. Как правило, кабельные сжимы применяются для соединения (ответвления) проводов сечением от 10 кв. мм.

Так же можно порой можно услышать такой термин, как «соединение через орех», это и есть кабельный сжим, к которому добавили изоляцию в виде пластика.

Многолетняя практика применения доказала стопроцентную надежность данного вида соединения.Помимо прямого назначения кабельный сжим можно использовать в качестве опрессовки для скруток.


Соединение проводой муфтой

Данный способ отлично подходит для сращивания и наращивания проводов большого сечения, которые находятся в земле или на открытой местности. Суть данного метода заключается в том, что сначала в муфте с помощью серьёзной клеммной колодки закрепляются проводники.

А потом эту муфту заливают смолой, которая идёт в комплекте с муфтой.

Мне данный способ очень пригодился, когда рабочие перебили под землёй кабель, от которого питался мой дом.

Почему нельзя соединять алюминиевый и медный провод скруткой.
Причины этому две, но следствие одно — со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.
Первая причина — ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Вторая причина — окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.

Формула для расчёта сечения проводника:
S = (3,14 х D2)/4
Где:
S – площадь круга (сечения), а D – диаметр проводника.
Для многопроволочного проводника сечение равно сечению одной проволоки, умноженному на их число.

Вариант с коробкой пойдёт, если её битумом залить.

А многие силиконовые герметики на уксусной кислоте, которая и ток слегка проводит, и на материал жил/изоляцию не лучшим образом влияет…

В процессе электрических работ на участке, у Вас возникла необходимость проложить электрический кабель в земле и выполнить несколько соединений. Как это лучше сделать?

Начнём с прокладки. Глубина траншеи по ПУЭ, должна быть не менее 50 -70 см. Можно и меньше, но тут следует учитывать, что через несколько лет, нахождения кабеля в земле, он может «выдавиться» выше, на несколько сантиметров. Если Вы забудете или не обозначите, месторасположения траншеи и решите посадить пару деревьев или установить фонарный столбик, то в процессе копания, можно повредить трассу. Для проброски провода в земле, самый идеальный и надёжный вариант, имхо, это бронированный кабель. Он сам по себе имеет несколько слоёв зашиты и перебить его лопатой довольно проблемно, даже самому, фанатично настроенному на работу, таджику. Но решение с бронированным кабелем имеет и минус – это стоимость. Например, метр бронированного NYM 5 Х 4 на 29.11.2014 стоит 180 р. Ещё один из вариантов – это ПВХ — гофра. Гофру, для этой цели, лучше, покупать не серую, а чёрную – она в разы прочнее. Это самый простой вариант, и самый ненадёжный и ошибочный , так как от механических повреждений, гофра не защитит электрокабель и через год-второй, ввиду наших климатических условий, вообще станет, как швейцарский сыр. Третий вариант, самый экономически умеренный, надёжный – это ПНД труба. Срок службы трубы, не менее 40 лет и повредить электрокабель, проходящий в ней, внешним механическим ручным воздействием, практически невозможно. Небольшой совет по укладке ПНД трубы в траншее: как правило, новая, купленная труба, находится в скрученном состоянии. Вскрыв бухту и начав в неё сразу вставлять провод, можно потерять массу времени и нервов – труба будет всячески возвращаться к скрученному состоянию, препятствуя монтажу. Поэтому, на этом этапе, рекомендуем, перед заправкой и укладкой раскрутить трубу до нужной длины, обрезать, растянуть на всю длину и зафиксировать, в начале, в конце и посредине. Дать полежать ей в таком состоянии полчаса и только тогда, заправлять кабель и закапывать. Теперь о том, как грамотно сделать соединение кабеля в земле. Тут два варианта – выполнение электрического монтажа специальной муфтой или в распаечной коробке,с соблюдением определённых, необходимых условий. Вариант с муфтой или другим, сертифицированным специальным соединением самый надёжный и быстрый, но финансово, затратный. Особенно, если соединение в земле делается, не для вводного питающего кабеля, а для обычной линии, проложенной во дворе.

Фирменная муфта для соединения кабелей от 6 — 16 мм2 кв, может стоить от 2 до 4 т.р. и использовать её, лучше, для соединения провода большого сечения и мощной нагрузкой.

Если Вы хотите выполнить правильно соединение, с меньшими финансовыми затратами, то как вариант, есть не менее надёжный способ, проверенный опытом. Во-первых, монтаж должен быть выполнен в распаечной коробке, со степенью защиты от IP 65-68. Само соединение провода можно выполнить с помощью зажимных клемников, закручивающихся колпачков или клемников ВАГО. Но, самым идеальным вариантом остаётся старая, добрая, пропаянная скрутка. Ключевой момент тут, чем заполнить коробку перед закапыванием. Единственный надёжный и правильный вариант — это битумный раствор. Настоятельно, не рекомендуем, в качестве заполнителя, использовать другие варианты заполнителя. К примеру, герметик, через 1-2 года нахождения в земле, изменит свою структуру, станет маслено-влажным и будет хорошим токопроводником. Схожая ситуация обстоит с, часто рекомендуемой, эпоксидной смолой — через несколько лет, в случае сильных перепадов температуры на улице, она может потрескается и начнёт принимать влагу. Перед закапываем соединения, необходимо обозначить его в земле — положить сверху, старый щиток, доску и т.п. Это поможет, при необходимости, быстро найти соединение и не повредить его.

Для получения бесплатной консультации по электромонтажу или вызова специалиста, заполните, пожалуйста, форму обратной связи:

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы предоставим к Вашему вниманию технологию прокладки кабеля в земле своими руками.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

  • Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
  • Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
  • Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
  • От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
  • Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
  • Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
  • Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
  • Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
  • Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
  • Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич категорически запрещается.
  • Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка, толщиной около 5-10 см.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами.
  5. Проверьте готовую силовую линию с помощью мегомметра, который определит короткое замыкание, если оно есть.
  6. Снимите заряд с кабеля, для чего соедините жилы с броней и замкните все на землю. Действовать нужно осторожно, при этом защитив себя резиновыми сапогами и перчатками. Желательно пригласить напарника на всякий случай.
  7. Защитите проводку (если в этом есть необходимость) с помощью асбоцементной либо пластиковой трубы (к примеру, ПНД). Если Вы выбрали для защиты асбоцементную трубу, разрежьте ее вдоль, уложите внутрь проводник и соедините материал скотчем. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  8. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  9. Засыпьте траншею песком. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  10. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  11. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  12. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
  • После подогрева нужно быстро произвести укладку силовой линии. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
  • Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

  • Как провести электропроводку в трубах
  • Схемы подключения солнечных батарей загородного дома
  • Как сделать громоотвод своими руками

Видео инструкция по монтажу

Обзор проделанной работы

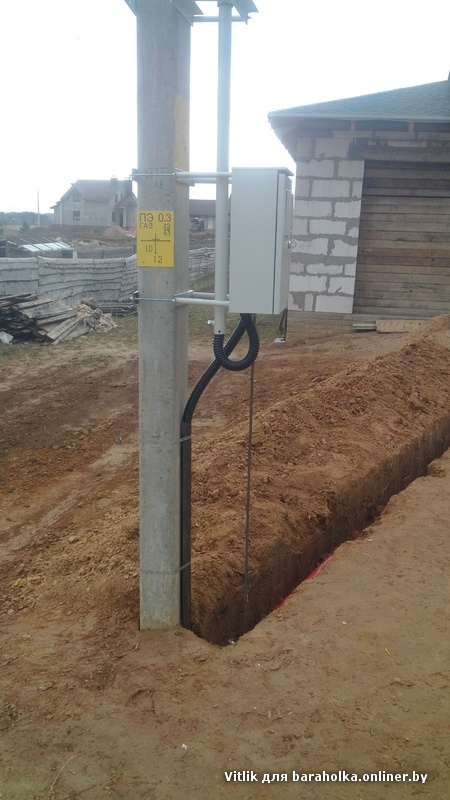

ввод под землей, со столба

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка. От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

  • ручная лебедка;
  • натяжное устройство;
  • динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

  • Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
  • При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
  • Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

  • предохранители;
  • рубильники;
  • автоматические выключатели;
  • счётчики.
  • измерительные приборы.

Видео по теме

Как организовать ответвление большого сечения?

В одном из последних проектов мне необходимо было сделать внутри силового шкафа ответвление от кабеля 4×120мм и в этой теме мне хотелось бы  рассмотреть основные способы ответвления от кабелей большого сечения или как выполнить подключение шлейфом.

Рассмотрим 5 вариантов ответвления от кабеля большого сечения. Каждый способ имеет свои достоинства и недостатки.

1 Силовые клеммы.

Я считаю это самый современный способ ответвления. Для ответвления необходима двойная клемма, которая устанавливается на DIN-рейку. На каждую фазу нужно предусмотреть по одной такой клемме.

wago-285

Для моего случая подошла бы клемма wago 285. Как я понял, для организации ответвления нужно две такие клеммы соединить специальной перемычкой сверху.

К сожалению, я не нашел стоимость данной клеммы, но, думаю, что по сравнению с другими вариантами она будет значительно дороже.

Для выполнения ответвления от кабелей сечением до 95мм2, можно применить двойную клемму КСВ 16-95 торговой марки ЕКФ. Стоит такая клемма около 300р (5$).

Двойная клемма КСВ

2 Силовые шины.

Использование силовых шин – одно из самых дешевых решений. Я считаю, что можно даже сделать ответвление без силовых шин: просто поставить изоляторы типа SM «боченок» и на них прикрутить 3 наконечника с проводами.

Шинный изолятор SM

Но, здесь многие скажут, что так делать нельзя:

ГОСТ 10434-82 (Соединения контактные электрические): 2.1.12. К каждому болту (винту) плоского вывода или к штыревому выводу рекомендуется присоединять не более двух проводников, если иное не указано в стандартах или технических условиях на электротехнические устройства конкретных видов.

Рекомендуется – это ведь не обязательно, но если сильно хочется, то можно на изолятор поставить небольшую шину и ответвление сделать от шины.

Один такой изолятор стоит около 50р (1$).

3 Ответвительный сжим.

Применение ответвительных сжимов – достаточно типовое решения для ответвления кабелей. Часто применяют в жилых многоэтажных домах. Такие сжимы я часто еще применяю в системе уравнивания потенциалов.

Ответвительный сжим

Например, У-871М стоит около 250р (4$).

4 Болт.

3 наконечника можно посадить на один болт и таким образом организовать ответвление. Разумеется, данное соединение нужно изолировать.

Ответвление через болт

Данный способ подойдет лишь для домашнего применения. Я бы не советовал его применять в проектах.

5 Коммутационный аппарат.

Использование клемм коммутационного аппарата – самый дешевый вариант, т.к. затраты на такой способ ответвления практически нулевые.

Ответвление через контакты коммутационного аппарата

Однако, при таком подключении, возможны проблемы при присоединении кабелей большого сечения. Нужно хорошо проанализировать, прежде чем подключать 2 кабеля большого сечения к одним контактам.

Какой вариант предпочтительнее? Выбор за вами…

В своем видео, я расскажу, на каком варианте остановился я и обосную свой выбор:

P.S. Напоминаю, конкурс динамических блоков заканчивается 30.06.

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

4 способа изоляции ответвления кабелей

Традиционно при ответвлении кабеля используют либо изоляцию воздухом (распаячные и ответвительные коробки), либо термоусаживаемую технологию, которая предполагает разрыв магистрального кабеля, соединение жил с ответвляемым кабелем и установку термоусаживаемой трубки или манжеты на место ответвления.

При этом могут возникать определённые сложности: при недогреве или перегреве термоусаживаемой муфты в месте соединения кабеля остается воздух, при небольшом механическом воздействии возможна потеря герметичности, в пространство между изоляцией и кабелем может попасть влага, воздух и посторонние нежелательные включения, такие как пыль и грязь.

Из-за повреждения изоляции металл окисляется, возникает переходное сопротивление в контактах, которое приводит к нагреву муфты и выходу линии из строя.

В случаях, когда прокладка кабеля осуществляется под землёй, во влажных условиях или зонах с возможной подвижкой грунта, где высокая механическая прочность и сохранение изоляции критически важны, для ответвления можно использовать альтернативные, более надёжные и безопасные решения.

Способ №1. Заливная ответвительная муфта

Полиуретановый компаунд Scotchcast 40 производства компании 3М

Заливная технология сращивания и ремонта силовых кабелей появилась одновременно с зарождением кабельной индустрии. В чугунную или свинцовую форму в месте соединения кабелей заливался предварительно разогретый на костре битум и, застывая, создавал изоляционный слой.

Затем на смену битуму пришли эпоксидные компаунды, которые замешивались вручную из эпоксидной смолы и отвердителя. Однако в отличие от битума эпоксидные компаунды не обладали важным качеством — эластичностью: при небольшом механическом воздействии они трескались, поэтому большого распространения не получили.

Во второй половине прошлого века компания 3М предложила использовать для кабельной изоляции другой материал — полиуретановый компаунд, который обладал сочетанием нужных свойств: высокой механической прочностью, износостойкостью и эластичностью.

Но возникла сложность с его применением в муфтах, так как этот материал предполагал точное соотношение компонентов для получения нужного состава.

При минимальных отклонениях пропорций компонентов готовая смесь не обладала постоянными характеристиками. Тогда инженеры 3М запатентовали систему бесконтактного смешивания и заливки компаунда. Компоненты компаунда — основа и отвердитель — помещаются в один пакет с удаляемой перегородкой.

Для получения состава с постоянными характеристиками достаточно разорвать перегородку между компонентами, смешать их внутри пакета и залить в корпус муфты через специальный клапан. При этом соблюдаются точные пропорции компонентов, отсутствует контакт химических веществ с руками монтажника, нет вредного воздействия продуктов реакции на органы дыхания. То есть, смешивание и заливка происходит быстро, чисто и безопасно.

Заливная ответвительная муфта серии Scotchcast 91-АВ, установленная на кабель, не залитая компаундом.

Полиуретан, используемый в компаунде, обладает высокой диэлектрической прочностью, а также вязкостью: при внешнем воздействии в нем появляются вмятины, но не трещины. Наряду с отличной адгезией к металлам и пластикам это делает его идеальным материалом для использования в кабельной изоляции. Ещё одно преимущество полиуретанового
компаунда в том, что он не меняет диэлектрические свойства в жидком и полимеризованном состоянии. Это означает, что напряжение можно подавать сразу после окончания монтажа муфты: через 20 минут после заливки (при комнатной температуре) компаунд переходит из жидкого состояния в желеобразное, затем 2 часа требуется для отверждения, и в течение 24 часов наступает полная полимеризация.

Полиуретановый компаунд и технология бесконтактного смешивания и заливки используются в ответвительных/соединительных муфтах Scotchcast серии 91-АВ.

Муфта с залитым в корпус компаундом

С помощью такой муфты можно осуществить ответвление от магистрального силового кабеля без разрыва самой магистрали. Применяются муфты в сетях низкого напряжения на кабелях с любым типом изоляции при прокладке в траншеях, кабельных тоннелях, на эстакадах, а также в подвальных помещениях — в ситуациях, когда кабель расположен горизонтально. Благодаря применению гидрофобного полиуретанового компаунда Scotchcast 470 муфта может длительно эксплуатироваться в обводненных условиях.

В процессе монтажа муфты разделанные участки основного и ответвляемого кабеля соединяются специальными ответвителями под требуемое сечение. Затем на место ответвления устанавливается прозрачный корпус муфты, в который через приёмный клапан заливается компаунд. Прозрачный корпус муфты позволяет контролировать заливку и исключить вероятность воздушных включений.

Для монтажа не требуется никаких специальных инструментов. Монтаж возможен в местах, где запрещены работы с огнём. Сразу после окончания монтажа можно подавать напряжение.

Использование муфт Scotchcast 91- АВ имеет ограничения: муфта должна быть расположена горизонтально, и можно выполнить только параллельное (У-образное) ответвление.

Способ №2.  Ответвительные муфты с принудительным нагнетанием компаунда – GTS (General Toolless Splice)

Компоненты муфты 3М GTS

Эта муфта обладает всеми преимуществами заливной технологии, но свободна от ограничений вышеописанной муфты Scotchcast 91-АВ: монтироваться может под любым углом, в том числе вертикально, и позволяет сделать как У-образное, так и Т-образное ответвление. Кроме того, муфта GTS имеет компактный размер и позволяет существенно экономить компаунд, что благоприятно сказывается на её себестоимости.

Данные преимущества достигаются за счёт того, что муфта GTS вместо пластикового корпуса использует сетчатую ленту и ленточный кожух. Несколько слоев сетчатой ленты прокладываются между жилами и вокруг места ответвления кабеля.

По центру муфты устанавливается клапан для заливки компаунда, и вся конструкция сверху обматывается специальной прозрачной лентой, которая будет выполнять роль кожуха и создавать давление для удержания компаунда.

Компаунд смешивается и заливается внутрь кожуха бесконтактным образом, заполняя пространство и вытесняя весь воздух.

При наружной прокладке кабеля для защиты от ультрафиолетовых лучей сверху нужно дополнительно наложить изоляционную ленту Scotch Super 33+ или Scotch 22, а при параллельном ответвлении — герметизирующую мастику.

Процесс заливки компаунда в корпус муфты 3М GTS

Данный метод, как и предыдущий, не требует инструмента, нет необходимости разрывать магистральный кабель. Прозрачная лента позволяет контролировать процесс заливки компаунда.

За счёт того, что корпус муфты как-бы «облегает» место ответвления, между кабелем и корпусом не остаётся лишнего пространства, которое нужно заполнять компаундом.

Кроме того, компаунд дополнительно армируется сетчатой лентой, что делает всю конструкцию ещё более прочной.

Муфтой GTS можно производить ответвление в местах, где требуется повышенная защита от химических и механических воздействий, например, в горных областях, в зонах с подвижками грунта, повышенным уровнем грунтовых вод, в условиях прокладки с частичным или полным подтоплением. Напряжение можно подавать сразу после окончания монтажа.

Несмотря на то, что монтаж муфты GTS несколько более длителен, чем у муфты Scotchcast 91-АВ, которая имеет уже готовый пластиковый корпус, это решение является чрезвычайно надёжным и эффективным по соотношению цена/качество.3

Способ №3. Ответвление в коробке с герметизацией компаундом

Заливка компаунда в корпус. Компаунд заполняет пространство между слоями сетчатой ленты, а про- зрачная лента предотвращает вытекание компаунда

При монтаже муфты в качестве корпуса может использоваться обычная распаячная коробка. Этот способ подходит для кабелей, как правило, небольшого сечения и применяется там, где помимо стандартной герметизации самой коробки необходима дополнительная, например, при использовании в помещении с вероятностью затопления или подземного размещения коробки для сетей освещения.

Для герметизации ответвления можно использовать удаляемый или неудаляемый компаунд. Удаляемый компаунд после застывания образует гибкую прозрачную субстанцию, сквозь которую хорошо просматривается место ответвления в коробке. При необходимости этот компаунд можно удалить, чтобы изменить схему или добавить новые подключения. Неудаляемый компаунд после полимеризации становится твёрдым и прочным, как камень. Его использование целесообразно, если место ответвления будет подвергаться механическим воздействиям или затоплению.

Этот способ ответвления предполагает разрыв магистрального кабеля. Разделанные участки основного и от ветвляемого кабеля нужно ввести в коробку, соединить ответвителями под требуемое сечение, залить в коробку компаунд, закрыть крышку коробки — и можно подавать напряжение.

Преимущество данного метода в том, что не требуется покупать комплект муфты: нужен только компаунд, коробка и ответвители. ограничения: при заливке компаунда коробка должна располагаться горизонтально, необходимо контролировать герметичность кабельных вводов, чтобы компаунд не вытек из коробки до полимеризации. Коробку лучше подбирать минимального размера, для удобства имея под рукой образцы кабеля и ответвителей.

* ответвление в коробке выгодно только при небольших сечениях кабеля. от 16 мм2 требуются коробки большого размера, для заполнения которых нужен слишком большой объём компаунда. ** зависит от типа компаунда и материала коробки. *** зависит от квалификации монтажника

Способ №4. Ленточная технология

набор материалов для герметизации ответвления кабеля в распаячной коробке

Традиционно ответвление изоляционными лентами использовалось только для временного электроснабжения. При длительной эксплуатации временное решение приводило к ускоренной деградации изоляции кабеля (первичная изоляция кабеля не стойкая к уФ излучению), попаданию воды внутрь кабельных разделок и, в итоге, к пробою.

Качественное ответвление с помощью лент стало возможным с появлением самовулканизирующихся лент. При их использовании происходит холодная вулканизация — слои спекаются друг с другом и формируют монолитную структуру — однородный изоляционный слой требуемой толщины. Благодаря сочетанию самовулканизирующихся лент, герметизирующих мастик и лент ПВХ, устойчивых к УФ, стало возможным создание полноценного и долговечного соединения или ответвления.

Метод используется при открытой и закрытой прокладке кабеля при отсутствии погружения или подтопления.


Текст: Лариса Горковская, маркетолог компании «3М Россия»

Поиск силовых кабелей и их повреждений с помощью радиолокации

В последнее время локаторы получили широкое признание в качестве эффективного инструмента поиска целого ряда неисправностей и повреждений кабелей. Локация подземных силовых кабелей с присущей им опасностью является основной областью применения электромагнитных локаторов.

В последнее время локаторы получили широкое признание в качестве эффективного инструмента поиска целого ряда неисправностей и повреждений кабелей.

Требования к оборудованию:

  • Высокая выходная мощность генератора.
  • Приемник с двойной горизонтальной антенной для повышения избирательности и подавления помех. Система с двумя горизонтальными антеннами обеспечивает наиболее четкий и информативный отклик -максимальная ошибка снижается до 10%, когда расстояние между линиями равно 2d. 50% при расстоянии между линиями более 1,5d.
  • Высокая частота

Поиск силовых кабелей

Несмотря на то, что подземные электрические кабели несут достаточно мощный сигнал на частоте 50/60 Гц, этот сигнал не всегда приемлем для детектирования. В связи с этим, для трассировки или локации искомой линии всегда необходимо осуществлять ввод сигнала от генератора. Для точного определения трассировки и определения типа кабеля используем трассоискатели кабелей.

1 Локация кабеля на выходе из здания на улицу

Подключение генератора к гнезду или розетке питания, находящейся под напряжением, является наиболее эффективным способом ввода сигнала при трассировке и локации служебного соединения, ведущего в распределительный кабель на улице.

Сигнал генератора может быть введен в кабель с помощью зажимов, если кабель доступен для локатора вне здания, а строение имеет свое собственное заземление.

2 Локация кабелей, выходящих из подстанции

Введите сигнал генератора с помощью зажима в выходящий кабель.

Не считайте, что сигнал генератора наведен только в искомую линию. Всегда выполняйте предупредительное обследование по окружности радиусом примерно 5 м от генератора и отмечайте все сигналы, имеющиеся в этой области. Сигнал искомой линии — это сигнал, дающий наиболее сильный отклик.

Использование специального разъема для подсоединения к кабелям под напряжением — альтернативный способ ввода высокоселективного сигнала для трассировки на больших расстояниях. Эта операция должна выполняться персоналом, имеющим соответствующий допуск для работы с линиями под напряжением.

Разъем для подсоединения к кабелям под напряжением должен всегда использоваться для ввода
сигнала генератора, даже если кабель отключен от питания.

3 Локация кабелей уличного освещения

Питание к кабелям уличного освещения может подводится от специально предназначенной системы питания или от кабеля системы энергоснабжения, идущего вдоль улицы.

Прямое соединение с металлической мачтой уличного освещения так же эффективно, как и подключение к самому экрану кабеля. Обычно экран кабеля соединен с металлической мачтой, поэтому соединение с ней позволяет пользователю проводить локацию кабеля уличного освещения быстро и безопасно без предварительного обращения в соответствующую службу.

В случае железобетонных столбов освещения, генератор необходимо подключать непосредственно к экрану кабеля несмотря на то, что кабель заземлен на рамку дверцы смотрового окна в столбе. Ввод сигнала генератора путем присоединения к экрану кабеля позволяет с помощью приемника проводить трассировку кабелей уличного освещения на значительном расстоянии.

Когда кабель на заземлен на столб, откройте дверцу смотрового окна и используйте специальный разъем для подключения к проводу, находящемуся под напряжением (фазе), или нейтрали.

Если возможно, то используйте столб освещения для ввода сигнала в другие силовые кабели. При использовании этого способа сигнал может быть слабым, так как он проходит назад на подстанцию, а затем возвращается через другую систему кабелей. Однако при установке высокой чувствительности приемника часто вполне возможно определить местонахождение кабеля, в который трудно или неудобно ввести сигнал другим способом.

4 Ввод сигнала в кабели, спускающиеся по столбам

Ввод сигнала в кабели, спускающиеся по деревянным или бетонным столбам, может быть осуществлен с использованием большого зажима, обхватывающего столб и кабель. Ввод сигнала также может быть выполнен, используя режим индукции генератора при установке генератора под прямым углом к земле напротив столба.

Проверьте наличие провода заземления, спускающегося по столбу. Часть сигнала будет уходить
по этому проводу. Затем должна быть выполнена трассировка этого провода, чтобы исключить ошибки в определении искомого кабеля.

5 Контроль корректности идентификации кабелей

В этом случае для контроля правильности идентификации кабеля доступны два способа, которые могут быть полезны, если локатор не имеет функции измерения тока или распознавания направления тока.

Проведите трассировку кабеля до доступной точки, где кабель может быть точно идентифицирован.

Прикрепляйте антенну-зажим к каждому кабелю по очереди, отмечая отклик прибора. Сравните уровень отклика для каждого кабеля. Кабель с уровнем отклика, который значительно превышает уровень отклика других кабелей, и будет кабелем, к которому подведен сигнал генератора.

Если невозможно установить антенну-зажим на кабели из-за присутствия в обследуемой зоне большого количества кабелей или их недоступности, то необходимо использовать антенну стетоскоп вместо антенны-зажима. Прижмите головку детектора с вогнутой поверхностью к каждому кабелю и отметьте отклик от каждого из них.

Для того, чтобы убедиться в правильности идентификации, поменяйте местами генератор и приемник и повторите процедуру идентификации.

Альтернативный способ заключается в использовании эффекта скрутки кабеля для точной идентификации кабеля. Этот способ может использоваться только персоналом, имеющим допуск для работы с кабелями, которые находятся под напряжением.

Эта методика не может быть использована для кабелей, находящихся под напряжением, так как при ее выполнении необходимо закоротить удаленные концы проводов кабеля. Всегда используйте специальный разъем для ввода сигнала в силовые кабели, даже в том случае, когда считается, что они отключены от питания.

Витые провода вызывают появление «петлеобразного» сигнала. Антенна-стетоскоп (но не антенна-зажим, которая не позволяет определять этот «петлеобразный» сигнал) при движении вдоль кабеля обеспечивает отображение на экране дисплея характерного возрастания и падения отклика.

Другие близлежащие кабели не дают такого эффекта и поэтому этот способ обеспечивает эффективную идентификацию кабеля.

Локация повреждений силовых кабелей

Процедура поиска повреждения:

  • Определение типа повреждения кабеля.
  • Выбор соответствующей процедуры поиска повреждения.
  • Определение местонахождения повреждения на трассе кабеля.
Определение типа повреждения кабеля

Техника безопасности: Перед выполнением любых процедур убедитесь
в том, что кабель обесточен или изолирован с обоих концов.

Выполните следующие процедуры, используя обыкновенный мультиметр или прибор для
измерения сопротивления изоляции:

Повреждение защитной оболочки кабеля — повреждение типа экран-земля

Найдите независимую точку заземления, внешнюю по отношению к кабелю, с низким сопротивлением или установите в грунт стержень заземления. Увлажните почву вокруг стержня, если грунт сухой.

При поиске повреждений оболочки кабеля убедитесь в том, что штатные соединения неисправного кабеля с землей отсоединены от экрана кабеля.

Повреждение типа экран-земля может быть локализовано с помощью А-рамки, если сопротивление в месте повреждения ниже 2 МОм. Подключите мультиметр так, как показано на рисунке.

Замыкание провода кабеля на землю — повреждение типа провод-земля

Найдите независимую точку заземления, внешнюю по отношению к кабелю, с низким сопротивлением или установите в грунт стержень заземления. Увлажните почву вокруг стержня, если грунт сухой.

Если показания мультиметра менее 200 Ом, то считается, что повреждение имеет низкое сопротивление. При показаниях до 1 МОм — повреждение имеет высокое сопротивление.

Повреждение типа провод-земля может быть локализовано с помощью А-рамки при отсутствии контакта провода с экраном кабеля. А-рамка также может применяться для кабелей, которые не имеют защитной оболочки.

Замыкание провода на экран кабеля или экрана на нейтраль — повреждения типа провод-экран и экран-нейтраль

Локаторы с А-рамкой не могут быть использованы для локализации этого типа повреждений. Показания мультиметра менее 200 Ом указывают на то, что повреждение этого типа может быть обнаружено с использованием стандартных электромагнитных локаторов.

Замыкание между проводами кабеля или провода на нейтраль — повреждения типа провод-провод и провод-нейтраль

А-рамка не может быть использована для локализации повреждений этого типа, несмотря на наличие контакта поврежденного провода с землей. Показания мультиметра менее 500 Ом указывают на то, что повреждение этого типа может быть обнаружено.

Повреждение типа обрыва

Если использование всех предыдущих тестов показало наличие очень высокого сопротивления между проводами кабеля и землей, а также между экраном и землей, то имеет место обрыв цепи.

Для определения повреждений этого типа наиболее эффективно и просто использовать времяимпульсные рефлектометры.

А-рамка может быть использована, если есть контакт с землей любого из проводников кабеля.

Выбор приемлемой процедуры локации

Определите тип повреждения и кабеля для выбора необходимой процедуры поиска повреждений.

  Тип кабеля
Тип повреждения
Экран/земля   a   a a a a a
Провод/земля b,c b,c b,c b,c b,c b,c b,c b,c
Провод/экран   e d d d,f d e,f a,f
Провод/провод     g g g g   g
Провод/экран/земля   d   d,h,j d,h,j d,h,j d,h,j d,h,j
Экран/нейтраль   d,e   d,e d,e d,e
Плохая изоляция/земля c,l c a,k,l
Отсутствие масляной изоляции           a a
Обрыв цепи h,j h,j h,j h,j h,j h,j h,j h,j
Процедуры поиска повреждений

а. Повреждение типа экран-земля

Отсоедините штатные соединения кабеля с землей и изолируйте кабель от земли.

b. Повреждение типа провод-земля с низким сопротивлением

Подключите генератор к одному проводу или, к нескольким проводам, если неисправен весь кабель и он находится в контакте с землей.

Изолируйте кабель от земли.

с. Повреждение типа провод-земля с высоким сопротивлением

Если провода кабеля, нейтраль, экран и элементы заземления изолированы, а кабель имеет слой пластиковой изоляции, то этот тип повреждения может быть локализован с помощью А-рамки.

d. Повреждения типа: провод-экран, провод/экран/земля, экран-нейтраль

Изолируйте экран кабеля от земли. Удерживайте приемник плоской стороной параллельно кабелю.

е. Повреждения типа: провод-экран, экран-нейтраль

Изолируйте экран кабеля от земли.

f. Повреждение типа провод-экран

Неисправности армированных (с помощью ленты или стальной проволоки) кабелей могут быть связаны с контактом между проводом кабеля и армировкой/экраном, возникающим из-за повреждения внутренней изоляции.

Кабель, как правило, хорошо заземлен по длине, если изоляция его армировки не соответствует необходимым требованиям.

Приемник с А-рамкой, используемый на поверхности земли, не будет определять направление тока в земле.

Однако, А-рамка может обеспечить получение необходимой информации, если положение кабеля определено и он идентифицирован. Тогда при установке острых концов ножек А-рамки на армировку кабеля ее показывающий прибор будет указывать направление расположения повреждения. Это поможет предотвратить нежелательную обрезку кабеля и сократить время тестирования.

g. Повреждение типа провод-провод

Изолировать кабель и присоединить выход генератора к неисправным проводам.

h. Повреждение типа обрыв цепи

Стандартный локатор может быть использован для локации повреждения с низким сопротивлением, если обеспечить в этом месте заземление.

j. Повреждения типа: обрыв цепи, провод/экран/земля

А-рамка может быть использована для локации повреждений с высоким сопротивлением, если обеспечить в этих точках заземление.

k. Повреждение типа плохая изоляция

Для поиска повреждений такого типа может быть использована А-рамка. Применима для кабелей с одним проводом или 3-мя проводами без экрана. Отсоедините кабель от всех точек заземления, присоедините выход генератора к проводу или экрану и используйте процедуру поиска неисправности типа — повреждение защитной оболочки как в пунктах a или с.

l. Повреждение типа плохая изоляция на землю в подземных линиях питания освещения взлетно-посадочной полосы

В системах освещения аэропортов обычно используется один кабель, который подает питание к ряду трансформаторов, которые питают лампы освещения взлетно-посадочной полосы. Таким образом, большое количество ламп освещения/трансформаторов получают питание от одной кабельной петли.

Кабельная петля может быть отсоединена от источника высокого напряжения с помощью коммутирующего устройства. Присоедините генератор ко входящему или выходящему концу петли, оставив другой конец кабеля свободным. Выберите независимую точку заземления вне сооружений: не используйте точки заземления сооружений. Для поиска повреждений используйте обычным образом приемник с А-рамкой.

Поиск повреждений кабелей уличного освещения

Необходимо определить тип кабелей, используемых для уличного освещения, прежде, чем
выбрать приемлемую процедуру поиска повреждения.

Ввод кабеля в мачты или столбы уличного освещения может осуществляться последовательно (петлеобразно) или с использованием Т- образных ответвлений. В первом случае в мачту или столб входит несколько кабелей, а во втором — только один кабель. При этом, также может быть
комбинированный ввод кабелей, если предшествующий участок кабеля поврежден или заменен.

Процедура поиска

Используйте локатор для локализации и маркировки системы кабелей.

Отсоедините и проведите тестирование системы для определения поврежденного участка кабеля.

Изолируйте кабель с обоих концов в системе с последовательным вводом кабелей и изолируйте каждое ответвление кабеля в системе с Т- образным вводом. Отсоедините заземление поврежденного кабеля с обоих концов, а также любого другого кабеля, присоединенного в той же точке, для того исключить возможность обратного прохождения сигнала от генератора.

Проведите тестирование кабеля для контроля отсутствия повреждений типа провод-земля или экран-земля, которые могут быть найдены с помощью А-рамки.

Подключите выход генератора к одному из концов кабеля и локализуйте повреждение с использованием А-рамки. Проверьте кабель с другого конца, что позволит выявить наличие других повреждений.

Статьи по теме:

← Вернуться к списку статей

Подключение отвлетвления электропитания частного дома к воздушной линии



Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

  1. Закрепить провода на доме анкерным зажимом;
  2. Натянуть провода между домом и опорой;
  3. Закрепить провода СИП на опоре анкерным зажимом;
  4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

  1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
  2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
  3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
  4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
  5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме





Определение места повреждения кабеля — 3 проверенных метода

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

  1. Короткое замыкание
    Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
  2. Замыкание на землю/ короткое замыкание на землю
    Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения — двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.
  3. Обрывы кабеля
    Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
  4. Заплывающие повреждения
    Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке. Еще одна причина — частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
  5. Повреждения кабельной оболочки
    Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

  1. анализ повреждения;
  2. предварительная локализация
  3. идентификация кабелей
  4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля. Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 — измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра. Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

Southwire® 13055955 Подземный кабель фидера и ответвления UF-B с заземляющим проводом, 600 В переменного тока, (2) сплошных медных проводника 12 AWG, 250 футов катушки L, серый

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Артикул 340 Подземный кабель фидера и ответвления, тип UF

I. Общий

340,1

Область применения

340,2

Определение

Заводская сборка с цельным покрытием из неметаллического материала для непосредственного закапывания в землю.

340,6

Требования к листингу

II. Установка

Может использоваться для подземных работ, в том числе для непосредственного захоронения. См. 300.5 для получения информации о подземных требованиях. При использовании в качестве одножильных кабелей все проводники заземленного проводника или ответвительной цепи фидера, включая заземленный провод и заземляющий провод оборудования, должны соответствовать 300.3. Его можно использовать для внутренней проводки во влажных, сухих или агрессивных зонах при соблюдении всех остальных условий. В некоторых из этих случаев, как описано в Разделе 690.31, его можно использовать для солнечных фотоэлектрических систем. Одножильные кабели могут быть ненагреваемыми выводами для нагревательного кабеля. Если поддерживается кабельный лоток, этот кабель должен быть многожильным. Если он установлен в соответствии с частями II и III статьи 334, он может использоваться как кабель с неметаллической оболочкой. В этом случае он должен быть многожильным.

340,12

Использование не разрешено

Кабель этого типа нельзя использовать для служебных входов, в коммерческих гаражах, в театрах, в помещениях аккумуляторных батарей, в киностудиях, в опасных местах, в шахтах, в залитом цементе, за исключением разрешенных в 424.43, где открыт к прямым солнечным лучам, если не одобрено для установки на солнечном свете, где возможны физические повреждения, или в качестве воздушного кабеля, за исключением проводки, поддерживаемой мессенджерами.

340,24

Радиус изгиба

340,80

Пропускная способность

См. Проводники 310,15, 60 ° C (140 ° F).

III. Строительные спецификации

Этот кабель относится к типу UF. Допустимые размеры: минимум 14 AWG для меди или 12 AWG из алюминия или алюминия с медным покрытием и максимум 4/0 AWG.

340.108

Заземление оборудования

Кабель может иметь изолированный или неизолированный провод только для заземления оборудования.

Влагостойкий тип, указанный в таблице 310.13. При установке вместо кабеля NM изоляция должна быть рассчитана на температуру 90 ° C (194 ° F).

Огнестойкий; влагостойкий, устойчивый к фугусам и коррозии, пригоден для непосредственного закапывания в землю.

▷ Типы электрических соединений и заделок (назад к основам)


Давайте вернемся к основам с этой статьей А.Н., экспериментального члена сообщества. Он решил сосредоточиться на соединениях электрических кабелей, и мы рады, что он сделал это!

Если вы тоже хотите опубликовать в блоге, отправьте нам письмо, чтобы мы могли обсудить это.

Электрические соединения и концевые заделки обеспечивают необходимое электрическое соединение, а также механическую опору и физическую защиту кабеля.

Существуют различные типы соединений и заделок в зависимости от функции, типа кабеля и строительных материалов.

На конструкцию обычно влияют напряжение и ток, которые пропускает кабель, а также условия эксплуатации.

Концевые заделки силовых кабелей

Концевая заделка электрического кабеля — это физическое и электрическое соединение конца кабеля, который подключается к другому кабелю или к клемме оборудования. Концевые заделки кабеля часто предназначены для обеспечения физического и электрического соединения двух концов кабеля или конца кабеля и клеммы на оборудовании.

Рисунок 1: Концевая заделка кабеля низкого напряжения | изображение: emadrlc.blogspot.co.ke

Требования к электрическому подключению относятся к падению напряжения, допустимой нагрузке по току, совместимости материалов и т. Д. Физические требования относятся к защите окружающей среды, а также к механической безопасности.

Способы заделки кабелей различаются в зависимости от типа кабеля, типа разъема и области применения. Распространенными типами оконечных устройств являются обжимное соединение, паяное соединение, компрессионное соединение и соединение с обмоткой проводов, прямое соединение, петлевое или глазковое соединение.Некоторые из факторов, определяющих тип:

  • Наружное или внутреннее использование
  • Напряжение
  • Текущий
  • Надземный или подземный
  • Тип разъема на оборудовании, к которому будет подключен кабель.

Муфты кабельные электрические

Кабельные муфты используются для подключения кабелей низкого, среднего или высокого напряжения. Типы размеров, формы и конфигурации кабельных соединений зависят от напряжения, структуры, изоляции и количества соединяемых жил кабеля.

Соединения обеспечивают электрическую изоляцию, а также механическую защиту и прочность. Электрическое соединение выполняется различными способами и может быть опрессовано или с использованием механических разъемов, пайки и т. Д.

Напряжение :
Соединения предназначены для низкого, среднего или высокого напряжения, и важно, чтобы емкость соединения соответствовала емкости кабеля, в противном случае соединение кабеля малой мощности выйдет из строя при воздействии высокого тока.
Конструкция :
Кабельные муфты выполняются в соответствии с тем, как кабели должны быть подключены.Простые соединения, такие как прямые соединители, используются для соединения двух силовых кабелей в одной точке, в то время как другие более продвинутые ответвительные соединители могут использоваться для размещения кабеля, отходящего от основной линии, или нескольких кабелей, входящих в одно соединение, чтобы сформировать один основной кабель. .
Жилы :
Кабельные муфты должны иметь такое же количество жил, как и у соединяемых кабелей.
Изоляция :
В зависимости от области применения кабеля может быть разная изоляция, и кабельное соединение должно быть совместимо с изоляцией кабеля.

Чтобы сохранить изоляцию соединенных кабелей, существует множество процедур изоляции, которые могут представлять собой термоусадочную или холодную термоусадочную изоляцию, формованную изоляцию или использование ленты.

Типы муфт электрических силовых кабелей

Существует около четырех обычно используемых типов суставов; они различаются по механическому устройству и по месту использования. Однако некоторые производители могут предоставить индивидуальный дизайн, соответствующий уникальным требованиям клиентов.

  • Соединения проходные
  • Отвод, который может быть тройником или тройником
  • Горловины
  • Концевые заделки для установки внутри и снаружи помещений

Прямые соединения

Это наиболее часто используемый тип соединения, который используется для удлинения отрезков электрических кабелей.Типичное соединение показано на рисунке 2 ниже:

изображение: Multimedia.3m.com

  1. Подъемник
  2. Заземление на разрыв
  3. Соединение C.J.
  4. Пластинет
  5. Заливная заслонка
  6. Изоляция сердечника
  7. Лента ПВХ (NA)
  8. Феррула
  9. Лента БОПП, два слоя, каждая половина которых перекрывает пластинет

Прямые муфты могут использоваться для соединения кабелей внутри, снаружи, под водой и под землей. В кабельных соединениях на основе литьевой смолы литейные смолы на основе полиуретана обеспечивают механическую защиту, электрическую изоляцию и влагонепроницаемость соединения.

Разветвитель типа Y и T

Типичный разветвитель типа Y показан на рисунке 3 ниже. Он используется для соединения низковольтных полимерных неэкранированных кабелей от 1 до 5 жил. Соединение ответвлений обеспечивает надежное электрическое соединение, электрическую изоляцию и механическую защиту.

Разъемы бывают компрессионного или механического типа. Ответвительные муфты могут использоваться для соединения кабелей внутри, снаружи, под водой и под землей.

Рисунок 3: Y-образный плечевой сустав | изображение: http: // www.cablejoints.co.uk

Конструкция имеет форму корпуса с уплотнениями и фиксирующими зажимами. Это упрощает выполнение соединения, а герметизация устраняет необходимость заклеивать соединение лентой.

Шарнирные соединения

На концах кабеля под напряжением используются концевые муфты. В обычном кабеле каждая жила изолирована отдельно с помощью термоусаживаемых заглушек. Затем накладывается экранная повязка для защиты от замыкания на землю, а затем комбинация покрывается толстой стенкой колпачка для термоусадочного кабеля.

Муфты с концевыми муфтами подходят для временного и постоянного отказа от кабеля, чтобы обеспечить безопасную заделку силовых кабелей под напряжением для внутренних, наружных и подземных кабелей.

Сводка

Кабельные муфты и концевые заделки обеспечивают надежные электрические соединения между различными кабелями или между электрическим кабелем и клеммами оборудования. Существует несколько стандартных типов кабельных муфт и концевых муфт, однако производители могут изготовить индивидуальные муфты в соответствии с различными техническими требованиями.

Требования к соединениям и заделкам заключаются в том, что они должны соответствовать стандартам с точки зрения электрических и механических свойств, изоляции, целостности заземления, защиты окружающей среды и многого другого.

А.Н.
Эта статья вам помогла? Обсудим ниже!

DNO КОММУНАЛЬНЫЕ ПОДЗЕМНЫЕ КАБЕЛЬНЫЕ СОЕДИНЕНИЯ, ПЕРЕХОДНЫЕ СОЕДИНЕНИЯ ГЛАВНОГО ОБСЛУЖИВАНИЯ CNE PILC SPLIT CON

Кабельные муфты и комплекты наконечников

Соединительные муфты для инженерных сетей

Кабельные муфты DNO для прямого, сетевого / вспомогательного, концевого и переходного кабельных соединений сигналов CNE, SNE, PILC, раздельных концентрических кабелей и кабелей CONSAC, включая комплекты для соединения под напряжением.

Также — 3-х и 4-х жильные кабельные муфты, концентрические сервисные кабельные муфты с низким содержанием дыма и нулевым содержанием галогенов, а также разделенные концентрические кабельные муфты для одно- и трехфазных установок.

Кабельные муфты низкого напряжения

  • Прямые соединения сети LV — от 3 сердечников до 3 основных сигналов, от 4 сердечников до 4 сердечников и 3 сердечников до 4 сердечников
  • Прямой переходник сети низкого напряжения — форма волны с 3 и 4 сердечниками на 4 сердечника PILC
  • Одноядерный цельный секторный алюминиевый прямой шарнир LV
  • Разъемы ответвления сети LV — от 3-х ядерных до 3-х ядерных, от 3-х ядерных до 3-х ядерных и от 3-х ядерных до 4-х ядерных сигналов
  • Совместное переключение ветви сети LV — сигнал с 3 сердечника на PILC с 4 сердечниками и сигнал с 4 сердечником на PILC с 4 сердечниками
  • Разъемы контуров сети НН — 3-жильные и 4-жильные формы волны
  • Контурные соединения питающей сети низкого напряжения — переходные или PILC на PILC
  • Концы остановки сети LV — 3-жильные, 4-жильные, Consac и PILC, включая концентрическую сеть
  • Разъемы ответвлений электросети НН

Кабельное соединение

КНЭ однофазного уличного освещения Сикаме

Sicame Street Lighting Однофазный и трехфазный кабельный соединитель CNE

CE Electric — Сервисные соединения низкого напряжения, термоусадочные и заполненные смолой кабельные соединения

Центральные сети — сервисные соединения низкого напряжения, термоусадочные и заполненные смолой

Scottish Power — Сервисные соединения низкого напряжения, термоусадочные и заполненные смолой

Концентрический кабель — Соединители и процедуры соединения кабелей низкого напряжения

Кабель Consac — Соединители кабелей низкого напряжения и процедуры соединения

340-Подземный кабель фидера и ответвления

I.Общий

340.1 Объем. В этой статье рассматриваются спецификации по использованию, установке и конструкции для подземных фидерных и ответвительных кабелей типа UF.

340,2 Определение.

Кабель подземных фидеров и ответвлений, тип

ст. Заводская сборка одного или нескольких изолированных проводов с цельным или общим покрытием из неметаллического материала, подходящего для непосредственного закапывания в землю.

340.6 Требования к листингу. Тип кабеля UF должен быть указан.

II. Установка

340.10 Использование разрешено. Допускается использование кабеля типа UF:

(1) Для использования под землей, включая прямое закапывание в землю. Относительно подземных требований см. 300.5.

(2) Как одножильные кабели. При установке в качестве одножильных кабелей все проводники заземленного проводника или ответвительной цепи фидера, включая заземленный провод и заземляющий провод оборудования, если таковой имеется, должны быть проложены в соответствии с 300.3.

(3) Для электромонтажа во влажных, сухих или агрессивных средах в соответствии с методами, признанными в данном Кодексе.

(4) Устанавливается как кабель в неметаллической оболочке. При такой установке требования к установке и проводам должны соответствовать Частям II и III Статьи 334 и должны быть многопроводными.

(5) Для солнечных фотоэлектрических систем в соответствии с

690,31.

(6) Как одножильные кабели, так и ненагревающие провода для нагревательных кабелей, как предусмотрено в 424.43.

(7) Поддерживается кабельными лотками. Кабель типа UF, поддерживаемый кабельными лотками, должен быть многожильным.

FPN: См. 310.10 для ограничения температуры проводов.

340.12 Использование не разрешено. Кабель типа UF нельзя использовать в следующих случаях:

(1) В качестве служебного кабеля

(2) В коммерческих гаражах

(3) В кинотеатрах и подобных местах

(4) В киностудии

(5) В аккумуляторных

(6) В шахтах, лифтах или эскалаторах

(7) В любом опасном (классифицированном) месте, если иное не разрешено настоящим Кодексом

(8) Заливка цементом, бетоном или заполнителем, за исключением случаев заделки в штукатурку в качестве ненагреваемых выводов, если это разрешено в 424.43

(9) Под воздействием прямых солнечных лучей, если не указано, что устойчивый к солнечному свету

(10) В случае физического повреждения

(11) Как воздушный кабель, за исключением случаев, когда он установлен в качестве проводки с опорой на курьеры в соответствии с Частью II Статьи 396

340,24 Радиус изгиба. Изгибы кабеля типа UF должны быть сделаны так, чтобы кабель не был поврежден. Радиус изгиба внутреннего края любого изгиба не должен быть меньше пяти диаметров кабеля.

340,80 Пропускная способность. Допустимая нагрузка кабеля типа UF должна соответствовать току проводников 60 ° C (140 ° F) в соответствии с

.

310,15.

III. Строительные спецификации

340.104 Проводники. Типоразмер проводов 14

Медь

AWG или алюминий 12 AWG или алюминий с медным покрытием от
до 4/0 AWG.

340.108 Провод заземления оборудования. В дополнение к изолированным проводам кабель должен иметь изолированный или неизолированный заземляющий провод для оборудования.

340.112 Изоляция. Проводники типа UF должны быть одного из влагостойких типов, перечисленных в таблице

.

310,13 (A), который подходит для разветвленной проводки или такой, который определен для такого использования. При установке в качестве альтернативного метода прокладки кабеля NM изоляция жилы должна быть рассчитана на 90 ° C (194 ° F).

340.116 Оболочка. Общее покрытие должно быть огнестойким; влага, грибок,

Подземная проводка к столбу Освещение, GFCI на коммерческих кухнях и др.

КОДЫ

Статья 110 Требования к электроустановкам

Артикул 215 Питатели

Статья 220 Ответвления, фидеры и расчеты услуг

Артикул 230 Услуги

Артикул 240 Максимальная токовая защита

Артикул 250 Заземление

Артикул 300 Способы подключения

Артикул 310 Проводники для общей проводки

Артикул 408 Распределительные щиты и щиты

Трехфазное, четырехпроводное соединение, треугольник

Q: У меня есть сеть на 400 ампер, питаемая трехфазной четырехпроводной системой треугольника.Трехфазная нагрузка составляет 125 ампер, а однофазная нагрузка — 230 ампер. Разрешено ли мне подбирать размер высоковольтного проводника в зависимости от трехфазной нагрузки или он должен быть такого же размера, как и другие незаземленные проводники?

A: Допустимая токовая нагрузка вводных служебных проводов должна определяться из расчетов нагрузки в соответствии со Статьей 220. Минимальный размер вводных служебных проводов покрывается 230.42. В соответствии с этим правилом допускается, чтобы размер проводника для верхней ветви был меньше, чем для других незаземленных проводов.

Трехфазный провод с более высоким напряжением относительно земли (около 208 вольт в системе с треугольником 120/240) считается фазой «B» в NEC и должен занимать центральное положение в распределительных щитах и ​​щитах. . Это требование содержится в 408.3 (E).

Фаза «B» должна быть помечена оранжевой внешней отделкой или другими эффективными средствами на каждой оконечной или соединительной точке служебных проводов. Это требование появляется в 230.56. Также 110.15 и 215.8 требуют, чтобы фаза «B» определялась аналогичным образом в каждой точке, где выполняется соединение, при наличии заземленного проводника.

В соответствии с таблицей 310.16 минимальные сечения вводных проводов для служебных входов — это медные проводники типа THWN № 1 для высоковольтных проводов и медные проводники типа THWN 400 тыс. Куб. М для фаз «A» и «C». Заземленный провод цепи или нейтраль для однофазных нагрузок не должен быть больше, чем медь 4/0 типа THWN, и будет меньше, если есть однофазные нагрузки на 240 вольт.Размеры вводных проводов могут составлять два медных провода типа THWN по 500 тыс. Куб. М, один 4/0 и один № 1 в 3-дюймовом промежуточном металлическом кабелепроводе.

Защита от перегрузки по току должна быть предусмотрена для проводов, подключенных к стороне нагрузки проводников служебного входа. Различные части 240.4 обеспечивают максимальную токовую защиту проводов в различных условиях. Часть (B) 240.4 обычно применяется к однофазным нагрузкам, а часть (G) применяется к максимальной токовой защите для конкретных приложений, таких как нагрузки двигателей и кондиционеров.

Если в качестве рабочего разъединителя используется одно средство отключения, вероятно, потребуется использовать предохранительный выключатель с предохранителем-редуктором для средней фазы или фазы «B». Трехполюсный 400-амперный трехполюсный выключатель с плавким предохранителем и твердотельной нейтралью с пометкой «Пригоден для использования в качестве сервисного оборудования» или «Пригоден для использования только в качестве сервисного оборудования» с переходником предохранителя на 200 ампер, установленным в центральном положении для «B». Этап соответствует Кодексу.

Вместо одного переключателя можно использовать два щитка с питанием от сети.Обе панели могут быть запитаны от кабельного канала, содержащего проводники служебного входа. Трехфазная панель будет иметь сеть на 150 ампер, а однофазная панель — на 250 ампер. Также доступны другие варианты для питания всех нагрузок.

Параллельные проводники в отдельных кабельных каналах

Q: Могу ли я устанавливать отдельные фазные провода в неметаллических кабельных каналах? Параллельные проводники находятся во вспомогательном желобе над большим распределительным щитом. Допускает ли Кодекс отдельные фазные провода в одном штуцере кабелепровода от желоба до распределительного щита? Это позволит изолировать параллельные фазовые проводники в распределительном щите от четырех неметаллических кабелепроводов, которые будут расположены над клеммами на плате.В корпусе распределительного щита между отверстиями будут вырезаны прорези для уменьшения индуктивного эффекта. Распределительный щит рассчитан на 1200 ампер, а фидерные проводники для него — четыре алюминиевых проводника THWN по 500 тысяч кубических миль на фазу.

A: Да, параллельные проводники разрешены для каждого набора фазных проводов в одной неметаллической дорожке качения. Это хороший способ заделки параллельных проводов. Такое расположение значительно упрощает поддержание одинаковой длины каждого проводника, подключенного к одному и тому же выводу.Исключение из 300.3 (B) (1) разрешает прокладывать изолированные фазные проводники под землей в неметаллических каналах, где задействованы параллельные проводники, а 300.20 (B) позволяет одиночному проводнику, по которому проходит переменный ток, входить или выходить из металлического корпуса. Если металл обладает магнитными свойствами, в нем должны быть прорезаны прорези между каждым отверстием, содержащим проводники. Вы также можете пропустить все проводники фидера через изолирующую стену в распределительном щите, достаточно большую для всех проводов.

Я предполагаю, что неметаллические ниппели кабелепровода имеют длину менее 24 дюймов; поэтому снижение номинальных характеристик из-за наличия четырех токопроводящих проводов в дорожке не применяется. Применяется исключение № 3 из 310.15 (B) (2).

В вопросе сказано, что между отверстиями в распределительном щите будут прорезаны прорези, но вспомогательный желоб не упоминается. Прорези необходимы между всеми трубопроводами из ПВХ и отверстиями во вспомогательном желобе, если он сделан из магнитного металла.

GFCI на коммерческих кухнях

Q: Требуются ли автоматические выключатели или розетки GFCI в ответвленных цепях на 15 и 20 ампер, 125 вольт, питающих холодильники и морозильники на коммерческих кухнях? Поскольку существует некоторая озабоченность по поводу срабатывания GFCI в холодильниках и морозильниках, могут ли эти устройства питаться от выделенных ответвленных цепей с одной розеткой в ​​каждой цепи и не защищены GFCI?

A: Нет, все розетки на 15 и 20 ампер, 125 вольт, установленные на кухнях любого типа, должны иметь защиту от замыкания на землю для персонала.

Не следует беспокоиться об отключении GFCI, который поставляет холодильник, поскольку перечисленные холодильники должны пройти испытание на ток утечки, чтобы получить список. Этот ток утечки намного ниже, чем ток срабатывания GFCI от 4 до 6 мА.

По крайней мере, три предложения о расширении требований GFCI-защиты до «всех занятий» были отклонены. Заявление комиссии об отклонении было: «Недостаточное обоснование было представлено, чтобы распространить все требования GFCI на все помещения.”

Во время периода общественного обсуждения Майкл Дж. Джонстон из IAEI предоставил факты о казнях на электрическом стуле. В одном из них был задействован менеджер ресторана, который связался с незаземленным холодильником с внутренним замыканием на землю, который находился на кухне ресторана.

Группа № 2 по разработке кода

изменила первоначальное предложение, расширив требования к сосудам GFCI, включив кухни во всех помещениях, поскольку в обосновании заявителей рассматривались только инциденты на коммерческих кухнях.

Подземная разводка до фонаря столба

Q: Какова минимальная глубина заглубления кабеля типа UF от дома до фонаря в конце проезжей части? Нужно ли заземлять металлический столб?

A: Ответ находится в таблице 300.5 и основан на ряде переменных. Посмотрим на них. Максимальная глубина заглубления УФ-кабеля составляет 24 дюйма и применяется там, где кабель проложен под улицами, шоссе, дорогами, переулками, проездами и автостоянками.Для проездов к домам на одну и две семьи и стоянок, используемых для жилищных целей, максимальная глубина заглубления снижается до 18 дюймов.

Жилые ответвленные цепи на 120 В или менее с защитой GFCI и защитой от перегрузки по току, не превышающей 20 ампер, соответствуют требованиям для заглубления всего 12 дюймов, что применяется при установке под проездами к жилым домам и открытыми парковками, связанными с домами на одну и две семьи .

Часть (B) 300.5 требует заземления и заземления подземных сооружений.Провод заземления оборудования в УФ-кабеле необходимо подсоединить к металлической опоре, на которой крепится светильник (осветительный прибор). Этот проводник должен соответствовать 250.118 и иметь размер в соответствии с таблицей 250.122.

Металлические отводы заземления

Вопрос: Я проложил 2-дюймовый ПВХ-канал для проводников служебного входа под землей и использовал металлический колен, чтобы подняться выше уровня земли, затем продолжил ПВХ до основания счетчика. Инспектор по электрике говорит, что я должен заземлить этот локоть.Этого требует NEC ? Есть ли исключение, которое не требует заземления этого локтя?

A: Нет, исключение не относится к описанной вами ситуации. Металлические кабельные каналы, в которых есть проводники служебного входа, необходимо заземлить по 250,80. Это исключение позволяет металлическим коленам, установленным под землей в неметаллических трубопроводах, оставаться незаземленными, если минимальное покрытие любой части металлического колена составляет 18 дюймов.

Колено должно быть заземлено на систему заземляющих электродов одним из методов, упомянутых в 250.68 и 250,70. Если розетка счетчика и средства отключения обслуживания расположены близко к металлическому колену, заземляющий провод, размер которого указан в Таблице 250.66, может быть подключен к (нейтральной) шине заземленной цепи в выключателе обслуживания или основании счетчика, если это разрешено уполномоченным органом. и коммунальное предприятие.

Факторы спроса на электрические сушилки для белья

Q: Строится 30-квартирный многоквартирный дом. В каждом номере будет установлена ​​электрическая сушилка для белья.Как рассчитывается коэффициент спроса теперь, когда Таблица 220.18 изменена в 2002 NEC ?

A: Таблица была изменена, потому что некоторые детали позволяли снизить спрос по мере увеличения количества сушилок. Например, 10 сушилок мощностью 5 кВт потребляли 25 кВт, а 11 сушилок потребляли 24,8 кВт. Или 20 сушилок имели нагрузку 35 кВт, а 19 сушилок имели 38 кВт. Таблица, представленная в 220.18, исправлена ​​таким образом, что требуемая нагрузка всегда увеличивается с увеличением количества сушилок.

Давайте воспользуемся таблицей 220.18, чтобы рассчитать нагрузку на 30 электрических сушилок. Вот формула: Процент = 35 — (0,5) х количество сушилок — 23). Процент = 35 — (0,5) x 30-23 = 31,5 процента. Используйте 31,5% от общей загрузки 30 сушилок. Это приводит к потребляемой нагрузке (0,315 x 30 x 5 кВт) = 47,25 кВт. Использование таблицы в версии 1999 NEC дает потребность в 45 кВт. В результате изменений, внесенных в таблицу, потребляемая нагрузка на 2,25 кВт выше, чем в предыдущей редакции. EC

FLACH , постоянный редактор Code , бывший главный электротехнический инспектор Нового Орлеана. До него можно добраться по 504.734.1720.

Кабельные муфты | Термоусадочная | Холодная усадка | Резиновые кабельные муфты

Кабельные муфты низкого напряжения | Холодная усадка | Термоусадочная | Смола | Кабели с изоляцией из сшитого полиэтилена EPR, 600/1000 В, 3,3 кВ

Кабельные муфты доступны со склада в нескольких технологиях, подходящих для установки низкого напряжения (НН) и типа кабеля, подлежащего ремонту или соединению; сюда входят i) Холодная усадка ii) Термоусадка и iii) Смола .

Кабельные муфты

Thorne & Derrick supply 3M , Prysmian, Filoform и SPS низковольтные кабельные муфты, подходящие для соединения и соединения одно- и многожильных / парных силовых, контрольных и контрольно-измерительных кабелей до 600/1000 В (3,3 кВ) в промышленных и опасных области расположения — специальные области применения включают огнестойкий , малодымный, нулевой галоген, устойчивый к углеводородам и соединительные муфты для инженерных сетей.

Комплекты для соединения доступны как для небронированных, так и для бронированных кабелей, включая:

  • STA | Стальная ленточная броня (многоядерная)
  • SWA | Броня из стальной проволоки (многожильная)
  • AWA | Алюминиевая проволочная броня (одножильная)
Кабельные муфты — Посмотрите, как T&D International поставляет для ваших проектов монтаж, соединение, подстанцию ​​и электрическое оборудование для ваших проектов.
Соединение кабелей для эффективного устранения сбоев

Необходимо внимательно изучить спецификацию соединяемого кабеля, область применения и факторы окружающей среды, чтобы предотвратить риск отказа в будущем при определении кабельных муфт низкого напряжения.

Кабели

с изоляцией из сшитого полиэтилена, EPR и PILC с проволочной броней или оплеткой и свинцовой оболочкой могут быть эффективно и безопасно соединены в прямом, ответвлении, переходном, сетевом и служебном расположении — соединения подходят для прямого закапывания в подземную траншею, погружение в морскую воду на море, расположение на кабельных лотках (вертикальных / горизонтальных) и подземных железнодорожных туннелях, где требуется отсутствие галогенов.

Кабельные муфты для опасных зон доступны со склада для наземных и морских кабелей в нефтегазовой и нефтехимической промышленности — подходят для взрывоопасных сред Зоны 1 и Зоны 2, где воздействие коррозионных и легковоспламеняющихся газов, паров или туманов может вызвать разрушение и преждевременное повреждение. выход из строя стандартных кабельных муфт.

На изображении напротив показано повреждение термоусадочного кабельного соединения, вызванное соединителем, не обеспечивающим надлежащее соединение непрерывности заземления через сочлененный кабель с оплеткой для судовой проводки. Следовательно, углеводороды загрязнили кабель по пути вдоль проволочной брони и разрушили оболочку кабеля.

Кабельные муфты низкого напряжения

Кабельные муфты с холодной усадкой, термоусадкой и смолой соответствуют эксплуатационным требованиям для соединения кабелей низкого напряжения в промышленности, на море и на море, в нефтегазовой отрасли, на подстанциях и коммунальных предприятиях, в железнодорожном и электрическом строительстве, где высококачественные и функциональные соединения обеспечивают непрерывную работу. распределение электроснабжения критических цепей.

Свяжитесь с Thorne & Derrick, чтобы обсудить ваше приложение — мы можем предоставить квалифицированную техническую поддержку и консультации по спецификациям, чтобы обеспечить правильную поставку электрических кабельных муфт низкого напряжения в соответствии с вашими требованиями.

Кабельные соединения из смолы — Соединения из смолы 3M Scotchcast Особенности и преимущества

Кабельные муфты специального назначения

Для выполнения требований к характеристикам и спецификациям для планового обслуживания, проектных установок и работ по устранению неисправностей, T&D может поставить со склада кабельные муфты низкого напряжения в соответствии с:

  • Огнестойкие и противопожарные кабели — пожарная сигнализация, аварийное освещение и питание BS7846
  • Кабели с низким содержанием дыма и нулевым содержанием галогенов — LSZH, LSF, OHLS и ZHLS
  • Гибкие и продольные кабели — Protolon, Panzerflex и Mining
  • Коммунальные кабели — форма сигнала, сеть и обслуживание
  • Морские и оффшорные кабели — BFOU RFOU IEC NEK606 (грязеотталкивающие)
  • Кабельные муфты среднего и высокого напряжения среднего и высокого напряжения
Термоусадочные муфты с нулевым содержанием галогенов

В этом отрывке обучающего видео показано, как тренажер-монтажник использует газовую горелку для термоусадки трубок на жилы и проводники рельсового силового кабеля для завершения кабельного соединения без галогена .В кабельных соединениях используются специальные трубки с нулевым содержанием галогенов с низким уровнем выбросов токсичных и коррозионных газов, одобренные Лондонским метрополитеном и сетью железных дорог для создания кабельных соединений в подземных сооружениях, таких как туннели.

Изоляция кабеля из сшитого полиэтилена была снята с жил кабеля, а жилы были обрезаны с помощью кабельных ножниц с храповым механизмом . Соединители были установлены с использованием гидравлических обжимных инструментов — обратите внимание, что термоусадочные изоляционные трубки соединителя расположены по центру над компрессионными наконечниками внутри кабельного соединения, где ограниченное пространство является ограничивающим фактором, кабельные соединители можно расположить в шахматном порядке для обеспечения более гладкого профильного соединения чтобы уменьшить занимаемую площадь, занимаемую комплектом для стыковки.

Кабельные соединения, одобренные для лондонского метро и сетевых железных дорог — Рельсовые кабели на 600/1000 В, внесенные в список PADS (питание, сигналы и телекоммуникации)

Чтобы помочь с установкой кабельных муфт низкого напряжения, посетите нашу онлайн-библиотеку Видео библиотека 3M для стыков и концевых муфт | Доступно обучение фуговке

➡ Ознакомьтесь с полным ассортиментом кабельных муфт LV.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
