Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

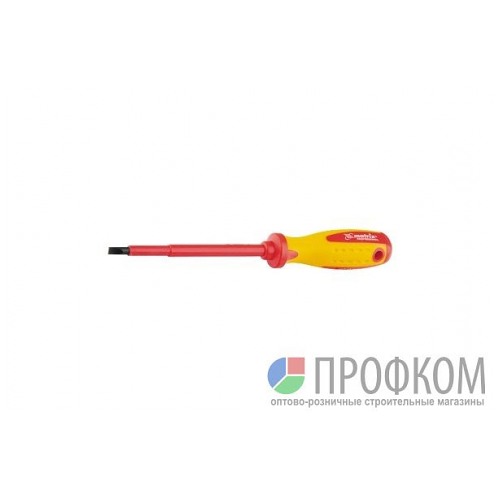

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа

SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа

РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу

РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа  Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток:

Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки типа PH или PZ	Диаметр наружной резьбы крепежной детали, мм
0	менее 2
1	2,1 – 3
2	3,1 – 5
3	5,1 – 7
4	более 7,1

Существует также зависимость диаметров и длин стержней от номера отвертки.

Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм
0	4	менее 80
1	5	80 – 100
2	6	100 — 120
3	8	120 – 150
4	10	150 — 200



Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях.

Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

1. Типы шлицов
2. Прецизионные отвертки
3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Отличие шлицевых и крестовых отверток: особенности применения

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

• Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
• Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

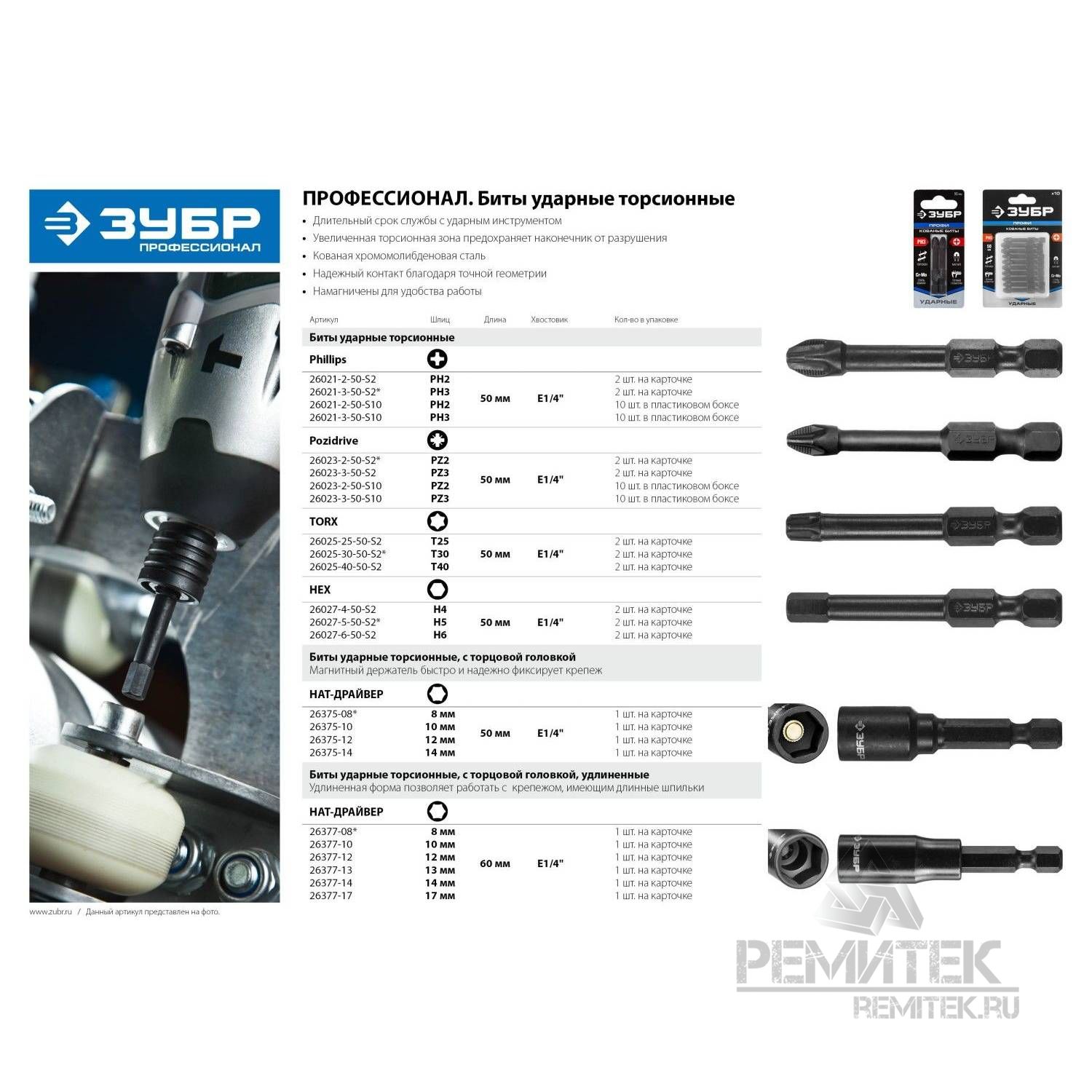

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

Модификации рукояток

По форме рукоятки бывают:

• Классические.

• С рукояткой в форме буквы Т. Крутящий момент увеличивается, и за счет этого возрастает скорость работ. В некоторых моделях существует возможность регулировки длины рычага.

• Пистолетного типа (Г-образные). Позволяют проводить работу под определенным углом. Чаще всего в продаже эти ключи встречаются шестигранными наконечниками.

• С переломным механизмом. Нажатием кнопки, ручки переводятся в согнутое положение, при котором закручивание/откручивание становится более удобным.

Материал для рукояток бывает разным. В основном это ударопрочные сорта пластика и термопластичная резина. Деревянные ручки сейчас встречаются крайне редко. Попадаются и комбинированные, двухкомпонентные модели. Второй, поверхностный слой, может закрывать всю площадь рукоятки или быть представлен в виде накладок.

Что касается размеров. В большинстве случаев диаметр рукояти зависит от того, для каких деталей предназначена отвертка. Здесь существует прямая связь: чем меньше резьбовое соединение, тем меньше рукоять отвертки; и наоборот, для крупного крепежа нужен инструмент с большой рукояткой.

Некоторые производители добавляют дополнительные “фишки”, делающие использование изделий немного удобнее. Например, отверстие в верхней части рукоятки, чтобы можно было повесить отвертку на гвоздь, или внутренняя полость для хранения запасных бит.

Основное, на что следует ориентироваться при выборе рукояти: она должна удобно лежать в руке, подходить по размеру, не соскальзывать во время работы и быть устойчивой к агрессивной среде.

Лучше всего соответствует ладони человека треугольный профиль рукояти. Ладонь не скользит, как в случае с круглым профилем, и, следовательно, усилие, которое она передает на крепеж, будет максимальным.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Как выбрать отвертку

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Wera Comfort и Classic

Бюджетные варианты — это линейки «Комфорт» и «Классическая».

У них точно такая же форма хвата, как и у предыдущих моделей, но без премиум функций:

Бюджетные серии могут быть обычными и изолированными.

PH КрестоваяШлицеваяPZ PozidrivTorx

При этом линейка «Комфорт» имеет многокомпонентную ручку, в то время как «Классика» — это один твердый материал.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

• 00 – 1,5-1,9 мм;
• 0 – 2 мм;
• 1 – 2,1-3 мм;
• 2 – 3,1-5 мм;
• 3 – 5,1-7 мм;
• 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

• Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.

• Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.

• Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.

• Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.

• Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.

Сильные и слабые стороны инструмента

Использование профессиональных отвёрток ведёт к ускорению работы, уменьшению нагрузки на руки человека. Некоторые модели справляются с тугими и заржавелыми шурупами, которые недоступны простым плоским типам. С помощью отвёрток профессиональных, электромонтажные работы проводят в условиях невозможности обесточить сеть.

К проблемным сторонам относят недостатки, осложняющие работу. Например, если в отвертке присутствует немного дополнительных функций, то она будет эксплуатироваться без поломок длительное время, и наоборот. Для работы аккумуляторных отверток требуется постоянное питание за счет сменных батареек. Храповые механизмы боятся пыли, поэтому их проблематично использовать на стройплощадках и в других запыленных помещениях.

Отвертки ударного типа неэстетичные из-за металлического корпуса, эргономичные модели почти не производятся в инструментальной промышленности. У пробников и светодиодных отверток перегорают световые индикаторы, что переводит инструмент в ряд обычных. Если в отвертке предусмотрена звуковая индикация, то требуются источники питания, причем завершение заряда происходит неожиданно и требует прерывания работ. На модели с реверсом нареканий нет, они редко выходят из строя, диэлектрическое покрытие работает без проблем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

Практически в каждом доме есть такой рабочий универсальный инструмент, как отвёртка. Её многофункциональность обеспечивается за счёт большого количества наконечников, которые можно применять для тех или иных нужд.

Какие бывают виды отвёрток, какие они имеют особенности и каковы их размеры, мы и рассмотрим ниже. Особое внимание уделим изделиям крестового вида.

Особенности плоских и шестигранных отвёрток

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

• инструмент подходит под плоский тип шлица;
• закручивает винты и шурупы;
• маркировка такого изделия отмечается по ширине наконечника:
• размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Отвертки. Типы и размеры

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Специальные виды отвёрток

Отвёртки специальных видов используются для саморезов и винтов, к которым имеются особые требования, например, наличие защиты от выкручивания или максимум усилий при затяжке в головке.

Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:

• Torx со штырьком по центру.
• Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
• Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
• Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.

Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.

Крестовые отвёртки: описание, размеры и характеристики

Отвёртки крестового типа относятся к наиболее популярным, они хороши тем, что подходят под большое количество винтов или саморезов. Такие изделия маркируются крестом и буквами PH.

По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.

Далее, идут такие размеры:

Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.

Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.

Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.

Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.

Что означает PH, PZ и PX на крестовых отвёртках

Многие при покупке крестовой отвёртки обращают внимание на буквенные маркировки. Что же они означают?

Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.

Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.

Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.

Изделия этого вида используют в таких сферах, как:

• Сборка мебели.
• Установка деревянных изделий.
• Монтаж гипсокартонных изделий.
• Установка конструкций на основе алюминиевого профиля.

А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.

Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:

1. Phillips Square-Driv.
2. Philips Quadrex.

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Требования к качеству крестовых отвёрток

При выборе крестовой отвёртки, обращайте внимание не только на то, соответствует ли она тому или иному крепежу, но и на качество изделия. Конечно же, определить качество продукции «на глаз» не всегда представляется возможным. В таком случае хотя бы смотрите на страну-производителя.

Японские или европейские изделия будут куда качественнее китайских. А вот если вы отдаёте предпочтение отечественным изделиям, то смотрите, чтобы на них имелась маркировка ГОСТ или РС, которые свидетельствуют об их высоком качестве.

Теперь перейдём к другим показателям качества. Например, обращайте внимание на прочность стержня изделия. По стандартам уровень прочности стержня отвёртки должен составлять от 47 до 52 единиц по шкале Роквелла, о чём должна иметься соответствующая отметка на самом инструменте.

Если показатель будет ниже 47, то высока вероятность, что изделие будет гнуться, а если выше 52 единиц, то оно может треснуть. Также желательно, чтобы стержень был изготовлен на основе хромованадиевого сплава, такой стержень отмечен на инструменте как Cr-V.

Конечно же, недобросовестные производители могут ставить заведомо ложные маркировки, поэтому лучше приобретать изделия известных марок.

От качества рукоятки зависит и удобство работы с инструментом. Лучше выбирать изделия с магнитным напылением на жале, также отличным выбором будет резиновая ручка.

Обратите внимание, что модели с резиновыми ручками нельзя использовать в местах контакта с химическими реагентами. Попробуйте изделие на ощупь, оно не должно перенапрягать кисть руки или выскальзывать.

В продаже имеются отвёртки по разным ценам. Если вам нужны качественные изделия для нерегулярного и неинтенсивного применения, то обратите внимание на недорогие модели таких марок:

Если же вам нужны отвёртки для производственных целей, то лучше выбирать профессиональные более дорогие модели. По сравнению с предыдущими они имеют наконечник с более повышенной прочностью и срок их эксплуатации гораздо длительнее.

Среди подобных моделей можно отметить изделия марок «Арсенал» или Kraftool. Также есть и вовсе совершенные «неубиваемые» модели вроде Gedoro, но они и стоят весьма недёшево.

Советуем для домашних нужд не покупать слишком дорогие инструменты, но и самые дешёвые тоже лучше не брать. Останавливайте свой выбор на изделиях, где соотношение цены и качества имеет разумный баланс.

Как видите, отвёртки отличаются друг от друга по видам, размерам, сферам применения, цене и другим параметрам. Вы можете приобретать их в наборе или по отдельности. А сделать правильный выбор проще, когда вы знаете, как правильно выбирать.

Биты HP и PZ

Биты для шуруповёртов PH и PZ

    В моём детстве выбор инструментов был весьма ограничен — молоток, пила, гаечный ключ, а лучше универсальный велосипедный «семейный» ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов. Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины. Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач. И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

    Однако, отвёртки в моём мире долго держались за понятия «крестовая» и «плоская». В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ — мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения. Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!



Виды шлицов

Сначала немножко про плоскую отвёртку

     Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как «Slot» и дословно переводится как «Шлиц». Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 — это отвёртка с плоским шлицом шириной 6 мм — всё очень просто. Прямой шлиц — первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

    Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток — из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.



Минутка истории

    Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре. Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности. Какое-то время эти винты использовал Генри Форд при производстве моделей «Форд Т» и «Форд А», получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил. Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.



Крестовой шлиц PH

     В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили. На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company. Генри Филлипс  (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения. Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию. Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

   В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac. Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

     Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29. В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт. Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

    При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен. А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера. Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

  Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

• Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.

• При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

• Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).

• Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).



Крестовой шлиц PZ

    Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV. Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже. В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу. В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным — отвёртка практически не выталкивается — образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

• Уменьшенный износ шлицов вследствие более устойчивого сцепления.

• Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

• Внешнее сходство со шлицем Филлипс — из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей — это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

• Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки — в строительстве и мебельном производстве.



Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

   Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 «Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем»), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

Как идентифицировать тип биты

   Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами. Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными. Если присмотреться к граням биты — то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

    На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

Разновидности

     «Чем дальше в лес, тем больше дров» — эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении. Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица. Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

   В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

   Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company. И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента. Если пытаться охватить все разновидности — придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

    Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

• Phillips II — усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR — anti-cam-out recess; отличительная маркировка — ACR2). Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате — повреждение поверхности детали. Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.

• ACR RIBBED PHILLIPS — Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка — ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих. Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 — это биты ACR, верхние — обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.

• PHILLIPS SQUARE-DRIV — комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка — PSD — PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров. Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение. Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

    Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

• POZISQUARE-DRIV — это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD. В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника. Но, помимо этого, совместим с Канадскими системами квадратных винтов!



Frearson (Fr)

    PH и PZ — не единственные крестовые шлицы. Был ещё Frearson —  достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов. Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте. Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.



Крестовой шлиц S

   Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

   Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов. Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах. Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой «родной» шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH. Верхняя картинка — это батарейный отсек японской камеры Canon EOS, средняя фотка — двигатель автофокуса объектива японской камеры Olympus и нижнее фото — крышка батарейного отсека китайской игрушки.

Отвертки. Виды и назначение | Как пользоваться отверткой

Электрический шуруповерт подходит для различных видов работ: смешивание растворов, сверление, завинчивание шурупов.
Шуруповерт – один из самых популярных инструментов. Для него характерны следующие качества:

Лёгкость и компактность;
Безопасность;
Универсальность.
Оснащение функцией удар сравнительно новая идея. Модель производится недавно. Нововведение даёт массу возможностей. Легче работать с длинными шурупами, доступно сверление плотных конструкций. Модернизированный инструмент внешне мало отличается от традиционных моделей. Для него характерен шестигранный патрон и укороченный корпус.

В этом можно убедиться пройдя по ссылке – шуруповерт ударный электрический 85040 (марка MPIS240V). Сравним ударный шуруповерт с обычным инструментом.

Особенности
Функция удара включается автоматически, при попадании на препятствие, или по желанию мастера. Последний вариант более удобный. Новинка ориентирована на работы с плотными структурами. Сверлить мягкие материалы нужно на пониженных скоростях, иначе биение их повредит.

Инструмент отличается от ударной дрели направлением боя. У дрели удар продольный, словно по задней стенке корпуса. Дрель-шуруповерт имеет перпендикулярную направленность. Её тангенциальный (импульсный) или осевой удар напоминает частый бой молотка (50 единиц в секунду) по касательной к торцевой головке.

Подобным образом устроены гайковёрты и винтовёрты. Увеличенный крутящий момент не сминает гайку, снижает нагрузку на запястье рабочего. Когда гайка перестаёт свободно крутиться, требуя дополнительных усилий, то вступает функция удар. С ним метиз заворачивается без применения лишних сил.

Функциональность инструмента повышена совместимостью с насадками:

Сверло;
Миксер;
Кольцевая пила.
Патрон снабжён магнитным держателем. Кроме того, шестигранный элемент имеет ряд преимуществ. Небольшой вес и размер, быстрая смена оснастки, даже одной рукой.

Применение
Автомеханики используют ударный шуруповерт в откручивании болтов на двигателях. Инструмент подходит при ремонте любой техники, газонокосилки, культиватора, снегоуборщика. Практически всегда, когда соединение прикипело или требует сильной затяжки.

Ударный шуруповерт незаменим при закручивании болтов большого диаметра или с квадратной головкой, в работе с 10 см шурупами. Наличие реверса в инструменте облегчает выкручивание длинномерных метизов.

Критерии выбора
Выше было сказано, что существуют модели с отключаемым ударом (тангенциальным) и автоматическим включением (осевым). Если предстоит однотипная деятельность по сверлению кирпича, бетона, то однозначно нужен шуруповерт с постоянным осевым ударом. Разноплановые виды работ нуждаются в периодическом отключении функции. Производители рекомендуют приобретать шуруповерт с тангенциальным ударом. Имеет значение сила удара, мощность, информация указана в паспорте инструмента.

Электрический шуруповерт подходит для различных видов работ: смешивание растворов, сверление, завинчивание шурупов. Инструмент можно применять для нестандартных решений: скрутка проводов, вязка арматуры, полировка автомобиля. Выполняют операции со специальными насадками и приспособлениями. Эксплуатируйте шуруповёрт при температуре окружающей среды от 5 до 35°С.

Непрерывная деятельность не должна превышать 20 мин., после которой делают перерыв на 15 минут. Суммарная продолжительность работ за год, без технического обслуживания, не более 60 часов. Кроме того, во время работы следите за температурой корпуса, она не должна превышать 50 С. При перегреве дайте поработать двигателю минуту на холостых оборотах. Затем отключите до полного остывания, очистите от пыли.

При сверлении держите инструмент под одним углом, не прилагайте боковые усилия. Осевые силы на инструмент также ограничены до 6 кг. Следует правильно выбирать соотношение диаметр шурупа/крутящий момент. При откручивании сильно затянутых винтов предварительно пройдите несколько оборотов ручной отверткой.

Несоблюдение правил негативно влияет на двигатель, ломает оснастку. Основные положения по эксплуатации изложены в инструкции производителя, с которой следует внимательно ознакомиться перед началом работ. Периодически проводите техническое обслуживание шуруповёрта и смазку редуктора. Используют силиконовые или тефлоновые составы.

Отвертки

Виды отверток

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о
винтах относятся к XVI веку; можно предположить, что и отвертки появились примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.
Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» – так появился шлиц, а вслед за ним и отвертка! Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы.

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки – длина и диаметр стержня, форма и размеры ручки – стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов.

	Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные.
	Крестообразные (или крестовые) отвертки имеют название «Philips» (сокращенно PH).
	Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
	Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов.
	Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Philips Tamper Resistant.
	Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц.
	Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square).
	Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson.
	Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant.
	Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
	Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
	Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
	Шестигранные внутренние – «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
	Шестигранная наружняя отвертка обозначается как «Nutdriver».
	Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
	Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
	Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом).
	Отвертка в форме двузубой вилки носит название Spanner.
	Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются.
	Еще один редкий вид отверток Eight-Wing.
	Профиль Linehead (спроектированные специально для игровых приставок Nintendo и Gameboy).
	Очень редко встречаются и отвертки с пятиугольным профилем — Penta-drive. В свое время они были вытеснены более технологичными шестигранниками Hex.
	Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen.
	Отвертка Tri-groove используется в некоторых моделях электронной техники США.
	Отвертки с трехгранником на конце — Triangle recess тоже достаточно специфичны. Такой профиль может встречаться в вычислительной технике, игрушках, моделях автомобилей

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобранные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят – рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной – основное требование к ней – надежность захвата, – чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые – более твердые, но хрупкие – боятся ударов, падений; вторые – эластичнее, но мягче, – в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые – матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр – размер жала, определяется двумя числами, например: 0,5х4 – это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.
Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

Крестовая отвертка Philips.

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) – форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица – возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:



Номер отвертки	Диаметр наружной резьбы крепежной детали, мм
0	До 2
1	От 2.1 до 3
2	От 3.1 до 5
3	От 5.1 до 7
4	От 7.1 и выше

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.
Крестовая отвертка Pozidriv.
Pozidriv (Позидрайв) – это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.
Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию – PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).
Отвертки Torx (звездочка).
Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телефонов. Практически во всех современных моделях телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star. Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

виды и назначение, отличия и особенности, советы по выбору

Отвертка — простой, знакомый каждому инструмент, который появился еще в XVII веке. Долгое время он имел лишь плоский наконечник, пока канадец Питер Робертсон не поранился такой отверткой, выскочившей из паза винта.

Порез еще не затянулся, а Питер уже придумал безопасный квадратный наконечник, который успешно запатентовал в 1907 году. В свое время идея пришлась по душе Генри Форду, но они с Робертсоном не сошлись в цене. Так, изобретение кануло в Лету, пока через 30 лет Генри Филлипс не презентовал крестообразную отвертку, покорившую мир!

С тех пор отверток стало еще больше. Об их видах и особенностях пойдет речь в нашей статье.

Виды отверток: простые и «необычные»

Простая отвертка состоит из стержня с наконечником и рукоятки. Подходит для вкручивания и выкручивания различных винтов. Главное — подобрать размер наконечника.

Для работы в труднодоступных местах существует гибкая отвертка. Это может быть инструмент с прямым упругим стержнем или гибким карданом. Стержень изгибается, но неизменно снова становится прямым. Кардан — составной стержень с подвижными контактами между сегментами. Поворачивается во все стороны, даже назад.

Чтобы защитить человека от поражения электрическим током, были придуманы специальные диэлектрические отвертки. Их стержни сделаны из прочной стали и имеют гальваническое покрытие почти по всей длине, за исключением наконечника. Рукоятка изготавливается из поликарбоната с верхним защитным слоем из полиформальдегида.

Интересно знать: диэлектрические отвертки выдерживают напряжение до 1000 В. При больших показателях используют другие спецсредства.

Определить наличие тока помогает индикаторная отвертка. Она состоит из жала-проводника, встроенного в рукоятку резистора, и неоновой лампочки. Человеческий палец, приложенный к концу рукоятки, является заземлителем. Жало прикладывается к месту проверки, например, вставляется в розетку. Если ток есть, лампочка загорается. Работают такие отвертки в цепях с напряжением от 100 до 500 В.

Усовершенствованный вариант индикаторного инструмента — отвертка со светодиодной лампочкой. Она более чувствительна и загорается от напряжения менее 100 В, не требует заземления человеком.

В ремонте мелких бытовых приборов, часов, ноутбуков и другой техники незаменимы прецизионные отвертки для точных работ. Они предназначены для монтажа мелких крепежных деталей. У них тонкий, но очень прочный стержень с закаленным наконечником. Жало подобных отверток должно точно соответствовать размеру и форме крепежной детали, поэтому лучше покупать не один инструмент, а набор.

Иногда возникают ситуации, когда необходимо вывернуть болт, а он заржавел и не хочет двигаться ни в какую. Для подобных случаев были придуманы силовые отвертки. Также их называют ударными или ударно-поворотными. Работают такие отвертки в паре с молотком. Жало вставляется в паз болта. Молотком наносится удар по концу рукоятки. Механизм отвертки проворачивается на несколько градусов, тем самым ослабляя ржавый крепеж.

Наиболее универсальный инструмент — отвертка под биты. Это такая насадка-наконечник, которая крепится к стержню с помощью специального держателя, как правило, магнитного. В наборе может быть множество различных бит: плоских, квадратных, крестовых, многоугольных и т.д.

Лайфхак: есть отличные отвертки, но без намагниченных наконечников? Не расстраивайтесь! Купите специальное устройство, которое позволяет самостоятельно намагничивать инструменты.

Виды наконечников: крестики, звездочки и многоугольники

Самая важная часть в отвертке — наконечник, который еще называют жалом или шлицем. Форму его выбирают в зависимости от паза закручиваемой детали.

Прямой наконечник, он же плоский шлиц, маркируется буквами SL, т.е. Slotted, что в переводе с английского означает «щелевой». Применяется в быту, поскольку им удобно закручивать стандартные винты и шурупы. Недостаток — соскакивает с паза винта, поэтому легко пораниться или повредить поверхность изделия, в которое посажен шуруп.

Крестообразное жало предназначено для закручивания винтиков с двумя перпендикулярными друг другу пазами. Бывает следующих типов:

• крестовое жало Philips, обозначается PH. Сделано в виде конуса, разделенного на четыре грани в форме креста. Наконечник плотно входит в паз винта. Крестообразный шлиц имеет в два раза больше точек соприкосновения со шляпкой винта, поэтому при работе инструмент не соскакивает, а шляпка «не слизывается»;
• крестовое жало с насечками Pozidriv, маркируется как PZ. Это усовершенствованное жало Philips, которое помимо основного креста имеет еще один поменьше, смещенный относительно основного на 45°. Отвертка с таким жалом часто используется при сборке мебели.

Звездообразное жало используется в ремонте электроники: ноутбуков, смартфонов и т.д. Такой наконечник имеет ряд преимуществ: не выскальзывает из паза винта, с его помощью можно получить высокий крутящий момент, при этом не повредив ни паз винта, ни шлиц отвертки. Существует несколько вариантов исполнения такого наконечника:

• TORX — имеет форму звездочки с шестью закругленными лучиками;
• TORX Plus — у такого шлица лучики звезды более сплющенные;
• Temper TORX (TT) — в центре звездочки есть отверстие. Оно совмещается со специальным выступом на винте и защищает от вибрации.

Шестигранный шлиц обозначается Hex (H) и применяется редко. Он имеет высокий крутящий момент, гораздо больше, чем другие типы наконечников. Применяется там, где особенно важна надежность крепления.

Интересно знать: для крепления деталей в ретро автомобилях использовались винты с шестигранным шлицем.

Следующие наконечники относятся к более редким типам:

• квадратный (Square Head) в виде прямоугольного параллелепипеда. Такое жало имеет небольшую силу крутящего момента. В странах СНГ подобный инструмент встречается редко, но может пригодиться тем, кто часто бывает в США;
• треугольный шлиц (Tri-angle) применяется для выкручивания винтов с соответствующим треугольным пазом;
• трехлопастной наконечник (TW — Tri-Wing) — винты с пазами под такую отвертку используются в основном в электротехнике;
• Y-образный (Tri-point) — паз винта, который закручивается инструментом с таким жалом, очень похож на значок BMW. Используется в компьютерах и телефонах. Нужен для того, чтобы защитить устройство от несанкционированного проникновения. Без специальной отвертки выкрутить такой винт почти невозможно;
• двухштырьковый (спаннер — SP), имеет форму маленькой двузубой вилки. Крепежи под такой наконечник хорошо защищают от вандалов, поэтому широко применяются в общественных местах при креплении различного оборудования, а также в лифтах.

Лайфхак: в быту, как правило, пригодится или прямая, или крестообразная отвертка. Но лучше купить небольшой набор отверток с разными видами наконечников, чтобы самостоятельно собрать новый журнальный столик, разобрать системный блок компьютера для очистки от пыли и т.д.

Размеры наконечника: ширина, толщина, длина

На любой отвертке есть обозначение из латинских букв и арабских цифр. Буквы указывают на тип наконечника (SL, PH, PZ и т.д.), цифры — на размер.

На плоской отвертке рядом с буквами может стоять одна или две цифры. Если одна, значит, она указывает ширину шлица в мм. Маркировка с двумя цифрами несет больше информации: первая обозначает толщину шлица, вторая — его ширину.

Маркировка инструмента с крестообразным жалом следующая: рядом с буквами располагается цифра от 0 до 4 — номер отвертки. Каждое число соответствует определенному диаметру наружной резьбы крепежной детали. Например, 0 — менее 2 мм. Дальше по возрастающей: чем больше цифра, тем больше диаметр.

В отвертках с другими видами жал номер указывает диаметр и длину стержня. Например, 0 означает, что диаметр составляет 4 мм, а длина менее 80 мм и т.д. Принцип возрастания работает и здесь. Для инструментов со сменными наконечниками важен еще и посадочный размер отверстия, куда они вставляются. «Посадочное гнездо» бывает от 1/2 до 1 дюйма.

Дополнительные «фишки»: реверс, «храп», упор и намагниченность

Для ситуаций, в которых проблематично работать двумя руками, придуман чудо-механизм — реверс. Отвертка с реверсом имеет три режима работы: «на вкручивание», «на выкручивание», «блокировка».

При режиме «на вкручивание» ручка отвертки вращается в любую сторону, но наконечник поворачивается только по часовой стрелке. Когда включен режим «на выкручивание», наконечник может поворачиваться только против часовой стрелки. Когда же в действии режим блокировки, отвертка превращается в обычную.

Некоторые отвертки оснащены храповым механизмом. Он позволяет не делать круговые движения, а потихоньку откручивать или закручивать винт движением «туда-сюда».

Как вы помните из школьного курса физики, чем длиннее плечо рычага, тем легче получить больший крутящий момент. Для этого в рукоятки некоторых отверток вставлен шарнир. Он позволяет изменять угол между осями стержня и рукоятки, чтобы с наименьшим усилием откручивать прочные соединения.

Отвертки для точных работ с мелкими предметами оснащены вращающимся упором, который упрощает работу с мелкими крепежными деталями. Человек прижимает указательным пальцем инструмент, а средним и большим вращает рукоятку. Эта особенность позволяет одной рукой держать устройство, а второй работать отверткой.

Еще одна полезная вещь в работе с мелкими винтиками — намагниченный наконечник. Благодаря этой «фишке» можно легко поднять и установить маленький крепеж в нужное отверстие.

Интересно знать: из-за характерного звука, который издает отвертка с реверсом или храповым механизмом, ее называют «трещоткой».

Рукоять: материал, поперечное сечение и конструкция

От рукоятки зависит крутящий момент, который может создать человек. При выборе рукоятки обращают внимание на ее материал и форму.

Раньше рукоятки делали из дерева или металла, что не отличалось удобством. Сегодня они в основном изготовлены из ударопрочного пластика, который покрывают резиновыми накладками, чтобы рука не скользила.

Что касается формы, то стоит уделить внимание поперечному сечению рукояти. Самый малый крутящий момент позволяет создать ручка, в поперечном сечении которой лежит круг. Также велика вероятность, что такой инструмент будет проскальзывать в руке.

Больший крутящий момент создаст популярная в США отвертка с шестиугольной ручкой. Оптимальный вариант по эргономике и крутящему моменту — треугольное сечение. Такая рукоятка похожа на руку, сжатую в кулак, поэтому с ней очень удобно работать.

Некоторые производители идут дальше и экспериментируют не только с поперечным сечением, но и с конструкцией в целом.

Когда необходимо создать большой крутящий момент, выручает отвертка с Т-образной рукояткой. По форме такой инструмент напоминает штопор. Часто подобные ручки оборудованы шарниром.

Отвертку с Г-образной ручкой иначе называют Г-образным ключом. По форме он напоминает водопроводный кран и имеет шестигранный или звездообразный шлиц.

«Переломная» рукоять объединяет особенности предыдущих двух типов. Специальный механизм позволяет согнуть и зафиксировать ручку в том положении, которое необходимо в определенный момент.

Выводы

Итак, чтобы выбрать отвертку, нужно:

• 1. Определиться с видом отвертки. Здесь все зависит от назначения. Гибкие инструменты предназначены для труднодоступных мест. Диэлектрические — для работы в местах с высоким напряжением. Индикаторные нужны, чтобы определять наличие тока. Прецизионные — для точных работ. Силовые пригодятся при раскручивании заржавевших соединений.
• 2. Решить, какой необходим наконечник. Это зависит от паза винта. Бывают прямые, крестообразные, звездообразные, шестигранные наконечники. Существуют и другие, более редкие и специфические виды шлицев.
• 3. Учесть размеры отвертки. О них расскажет маркировка, которая состоит из латинских букв и арабских цифр. Буквы обозначают тип наконечника, а цифры — его размер.
• 4. Обратить внимание на дополнительные возможности. Есть отвертки с реверсом, шарниром, вращающимся упором, намагниченным наконечником. Эти «фишки» делают работу удобнее.
• 5. Не забыть о рукоятке. Чтобы отвертка не скользила в руке, выбирайте рукоятку с резиновой накладкой. Оптимальное решение для руки и работы — поперечное сечение в виде треугольника. Необычная конструкция, типа Т-образной, обеспечит высокий результат при низких трудозатратах!

Теперь вы знаете все, что нужно, чтобы найти надежную отвертку или подобрать набор на все случаи жизни. Удачных и выгодных покупок!

Рейтинг статьи:

 рейтинг: 5  голосов: 2

8 Бытовые замены отвертки с плоским шлицем

Плоская отвертка необходима для всех видов работ по благоустройству и ремонту, но иногда у вас может не оказаться под рукой. Не волнуйтесь; Есть несколько очень простых предметов домашнего обихода, которые легко заменят такие инструменты, как плоская головка в варенье.

Много вариантов

В отличие от отвертки с крестообразным шлицем, имеющей два лезвия в форме креста, отвертка с плоской или шлицевой головкой имеет только один, поэтому найти замену гораздо проще.Вы можете быть удивлены, узнав, что многие заменители можно найти в ящике для мусора на кухне. Если вы откроете глаза и попытаетесь использовать свое воображение в сочетании с какой-то простой общей логикой, вы будете удивлены, насколько легко найти хорошую замену в крайнем случае.

Ниже приведены восемь простых вещей, которые можно попробовать использовать вместо традиционной шлицевой отвертки.

1. Свободные монеты

Будь то монета, пенни или десять центов, почти любую мелочь, которую вы можете найти в ящиках, между подушками дивана или в карманах одежды, можно использовать вместо квартиры. отвертка с головкой.

2. Нож для масла

Тупой нож для масла или нож со слегка зазубренным краем также является простым решением для затягивания или ослабления винтов с шлицами. Перед использованием убедитесь, что он чистый и на нем нет частиц пищи, жидкостей или жира.

3. Ключи

Если вы находитесь в реальной привязке, иногда может пригодиться ключ. Чем более плоский ключ, тем он лучше.

4. Шайбы

Если у вас есть тонкие отдельные шайбы, их часто можно использовать для заворачивания винтов, если отвертка не может быть найдена.

5. Пилочка для ногтей

Попробуйте использовать пилку для ногтей из нержавеющей стали с заостренным концом на винтах с плоской головкой, чтобы ослабить или затянуть их в отсутствие отвертки.

6. Острый нож

Если нож для масла не справляется со своей задачей, попробуйте нож с острым заостренным концом. Поскольку нож не входит в паз для винта, вы рискуете выскользнуть из него и порезать вас; Вот почему обычно лучше сначала попробовать нож для масла, но будьте осторожны при обращении с ним, чтобы не пораниться.

7. Используйте ногти

Длинный ноготь — настоящий или искусственный — может пригодиться для крошечных винтов, если отвертка недоступна или у вас слишком большой. Пока он прочный, он может заменить инструмент и без проблем повернуть небольшой винт или ослабить его.

8. Маленькие кусачки для ногтей

В зависимости от размера винта, кусачки для ногтей могут сжимать, крутить и поворачивать винт. Его также легко держать, так как он похож на обычную отвертку.

Самый быстрый словарь в мире: Vocabulary.com

отвертка с плоским наконечником отвертка с плоским клиновидным наконечником, который вставляется в паз в головке винта

Отвертка Phillips отвертка для использования с винтами Phillips

отвертка с храповым механизмом отвертка с храповым механизмом (чтобы лезвие вращалось только в одном направлении) и спиралью в рукоятке (чтобы лезвие вращалось) с давлением на рукоятку вниз

ретривер с плоской шерстью английская порода с блестящей черной или печеночной шерстью

отвертка с храповым механизмом спиральная отвертка с трещоткой (чтобы лезвие вращалось только в одном направлении) и спиралью в рукоятке (чтобы лезвие вращалось) с давлением на ручку вниз

Река Литтл-Су-Река, которая берет начало в юго-западной Миннесоте и течет на юго-запад к реке Миссури в западной Айове

отвертка ручной инструмент для заворачивания шурупов

Река Пенобскот Река в центральной части штата Мэн, впадающая в залив Пенобскот

водитель автомобиля Кто-то, кто ведет гоночные автомобили на высоких скоростях

драйвер устройства (информатика) программа, которая определяет, как компьютер будет взаимодействовать с периферийным устройством

автоматический привод трансмиссия, которая автоматически переключает передачи в зависимости от скорости автомобиля

Река Маленькая Миссури Река, которая берет начало в северо-восточном Вайоминге и течет через Монтану и Южную Дакоту, впадая в реку Миссури в Северной Дакоте

Река Литтл-Бигхорн — река, текущая из северного Вайоминга в реку Бигхорн в южной Монтане; место последней битвы Кастера

Сбор средств ведет кампанию по сбору денег для каких-либо целей

водитель на заднем сиденье вмешивающийся, который настаивает на том, чтобы давать нежелательные советы

Река Литтл Вабаш (Little Wabash River) река в восточном Иллинойсе, текущая на юго-восток к реке Вабаш

Река Саут-Платт, приток реки Платт

Река Коннектикут река на северо-востоке США

Ошибок, связанных с отверткой, которых следует избегать

Не используйте отвертку как другой инструмент.Ваша отвертка — это не лом. Это не долото. Это не прокладка. Это отвертка.

В 1946 году канадский ученый Луи Слотин проверял «критичность» делящихся материалов в Лос-Аламосе. («Цели обеспечения критичности», согласно Международному агентству по атомной энергии, «заключаются в том, чтобы предотвратить самоподдерживающуюся ядерную цепную реакцию».) В эксперименте он использовал свою отвертку, чтобы удерживать покрытое бериллием полушарие на другом. Отвертка соскользнула, и два полушария соприкоснулись, вызвав реакцию и испустив излучение.Слотин использовал свое тело как щит, пытаясь защитить других людей в комнате. Он умер девять дней спустя.

Большинство из нас не будет работать с делящимися материалами. Но отвертку, потому что это один из тех инструментов, который есть у каждого, часто неправильно используют для задач, для которых она не была создана.

Если вы используете отвертку, используйте отвертку с правильной головкой (плоской, Phillips, Pozidriv или другой) и размером, подходящим для заворачиваемого вами винта. Это применимо независимо от того, заворачиваете ли вы винты с электроприводом или вручную.Использование лезвия неправильного размера увеличивает вероятность того, что инструмент соскользнет при приложении силы. Рукоятку следует держать крепко, а лезвие должно быть достаточно острым, не изношенным и не затупленным. Стержень должен хорошо прилегать к рукоятке, а рукоятка должна быть чистой, а не зазубренной.

В зависимости от задачи вам, скорее всего, следует надеть защитные очки. Итак, надевайте защитные очки. Если вы работаете с электрооборудованием, сначала отключите электричество. Используйте зажим для заготовок, чтобы они не соскользнули.Не опирайтесь на отвертку или молоток, чтобы ввинтить винт.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вы можете легко использовать удивительное количество силы, когда используете этот инструмент, и если что-то соскользнет или уйдет на юг, эта сила отправит саму отвертку или кусочки того, над чем вы работаете, в непредсказуемых направлениях со скоростью.Отвертка — отличный инструмент. Используйте его безопасно и хорошо.

Набор отверток Stanley из шести частей

Набор отверток Klein Tools из пяти частей

Набор отверток с крестообразным шлицем и крестообразным шлицем, 17 предметов

Набор отверток GearWrench из шести частей

Робин Триббл Робин Триббл — руководитель отдела копирования в Popular Mechanics.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Наборы отверток | Плоская головка, Phillips & More

Ввинчивайте или выкручивайте винты легко и эффективно с помощью подходящей отвертки. У нас в наличии индивидуальные отвертки и наборы отверток от ведущих производителей, таких как C.К. и Вера. Найдите отвертки Torx для лучшего сопротивления кулачку, например, набор отверток Draper Torx с лезвиями из хромованадиевой стали и ручками с мягкой рукояткой или набор отверток Wera Torx с противоскользящими наконечниками. Для простоты использования в работе рассмотрите вариант отвертки с храповым механизмом, например, набор отверток с храповым механизмом с 18 сменными битами или специальную отвертку Wera с храповым механизмом с внутренней ручкой для хранения. Для электронных проектов выберите набор прецизионных отверток, например набор прецизионных отверток Draper с 6 прецизионными отвертками.Для дополнительной безопасности выбирайте изолированные отвертки, такие как набор отверток с хром-ванадиевой изоляцией. Мы также предлагаем перфораторы с лезвиями из закаленной черной углеродистой стали для тяжелых работ. Воспользуйтесь нашей услугой «нажми и забери» или потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку.

Результатов не найдено

Фильтр по

Легко и эффективно закручивайте или выкручивайте винты с помощью правой отвертки. У нас в наличии индивидуальные отвертки и наборы отверток от ведущих производителей, таких как C.К. и Вера. Найдите отвертки Torx для лучшего сопротивления кулачку, например, набор отверток Draper Torx с лезвиями из хромованадиевой стали и ручками с мягкой рукояткой или набор отверток Wera Torx с противоскользящими наконечниками. Для простоты использования в работе рассмотрите вариант отвертки с храповым механизмом, например, набор отверток с храповым механизмом с 18 сменными битами или специальную отвертку Wera с храповым механизмом с внутренней ручкой для хранения. Для электронных проектов выберите набор прецизионных отверток, например набор прецизионных отверток Draper с 6 прецизионными отвертками.Для дополнительной безопасности выбирайте изолированные отвертки, такие как набор отверток с хром-ванадиевой изоляцией. Мы также предлагаем перфораторы с лезвиями из закаленной черной углеродистой стали для тяжелых работ. Воспользуйтесь нашей услугой «нажми и забери» или потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку.

Мы найдем ваше местное отделение, введите ваш почтовый индекс

Отвертка с плоской головкой для самообороны? | Военный

Отвертка с плоской головкой долгое время была частью апокрифических знаний о самообороне.В частности, среди сторонников самообороны — которые в значительной степени выступают против законов, запрещающих или ограничивающих инструменты умножения силы — нет смысла запрещать ношение или владение складными ножами и даже «тактическими» ножами. Это потому, что (а здесь статистика может быть или не быть полученной или даже верной) кухонные ножи используются гораздо чаще для совершения нападений в повседневной жизни в западных обществах. Также с не меньшим пылом говорят, что отвертки — излюбленный инструмент угонщиков и грабителей по сравнению с ножами с лезвиями.

Я сам приводил эти статистические данные, и, честно говоря, не имеет значения, верны они или нет, когда тема исследуется независимо от политики. Дело в том, что отвертки в плане целесообразного и прагматичного импровизированного (или полу-импровизированного) средства самообороны — отличный выбор. Они невероятно сильны по сравнению с ножами и дают большие возможности. Они широко доступны и легальны во многих местах, в отличие от холодного оружия. У них большие и тяжелые ручки, которые обеспечивают отличный захват.У большинства отверток есть конический выступ, который расширяется до своего рода защитного кожуха, что также позволяет использовать несколько вариантов естественного переноски. Вы можете импровизировать ножны для тетивы в стиле OSS и с легкостью носить отвертку за поясом. Наличие отвертки в составе EDC дает ряд полезных преимуществ.

Лезвие отвертки с плоской головкой пронзает плоть с относительно небольшими мышцами позади нее. Его не нужно затачивать, но его можно заточить до кромки долота за 5-10 минут на любой абразивной поверхности, от точильного камня до парковки и внутренней стороны крышки бачка унитаза.Мотивированный человек с отверткой, зажатой в руке, действительно хорошо вооружен … и кажется, что те, кто занимается самообороной (особенно те, кто выступал за целесообразные ножи для самообороны, такие как нож для фруктов), теперь признают место отвертки в средствах индивидуальной защиты. Это особенно верно для запрещенных сред, или NPE, где запрещены традиционные и обычные ножи и оружие.

Наши друзья из Delta 2 Alpha вместе с Ruelas537 и под влиянием Эда Кальдерона из Манифеста Эда теперь предлагают через Ruelas537 продукт под названием Omni Sheath.(Его можно заказать непосредственно через Ruelas537 в Instagram и Facebook.) Это чехол внутри пояса, который подходит для всех отверток с плоской головкой на четверть дюйма. Это продукт, который настолько прост и настолько гениален, что удивительно, что кто-то не задумывался о нем раньше. (И, по правде говоря, они вполне могли иметь, но я впервые слышу о продукте, предлагаемом для этой цели).

«Мы хотели разработать что-то специально для Мексики и других NPE, таких как Азия, Австралия, Европа», — сказали мне люди из Delta 2 Alpha.Это согласуется с типами продуктов, которые мы видели на них на протяжении многих лет.

Говоря о годах, во время многих из них, когда я тренировался в Лю Сонг Кунг Фу, отношение моего инструктора к ножам сначала сбило меня с толку. В молодости я был одержим снаряжением, как и многие жители Запада. Я думал, что иметь последний, лучший «тактический» нож что-то значит. Мой инструктор, напротив, придерживался мнения, что все, что было под рукой, подействовало бы… и в последующие годы я согласился с таким отношением.Признание силы отверток для самообороны не только принимает это отношение прагматичного минимализма, но также использует инструмент, ранее использовавшийся социальными хищниками для защиты потенциальных жертв этих хищников.

Ирония судьбы не ускользнула от меня, поскольку сообщество, готовое заплатить более 200 долларов за карманный нож, принимает инструменты из долларового магазина и находки из хозяйственного магазина. Нет, отвертка не заменяет и не должна заменять карманный нож. Однако в определенных контекстах это действенный инструмент самозащиты.Рассмотрим это на этом фоне.

Отвертки | Walgreens

Отвертки

В каждой семье должен быть хотя бы базовый ящик для инструментов, а отвертка, возможно, является самым важным инструментом, который у вас есть. Один из основных строительных блоков современного строительства и производства, винт легко откручивается и затягивается, если у вас есть отвертка подходящего типа. В Walgreens вы можете найти широкий ассортимент этих удобных инструментов, так что вы всегда будете готовы к простым самостоятельным задачам.

Различные лезвия для отверток

Винты и отвертки, используемые для их затягивания или ослабления, обычно делятся на две большие категории: шлицевые и крестовые.

Винты с шлицевой головкой используются на протяжении веков и имеют прямой паз, в который можно вставить и повернуть отвертку.

В 1930-х годах Генри Ф. Филипс обнаружил, что некоторые из первых автоматизированных машин не могут вставляться в винты с прямым шлицем, поэтому он изобрел винты с крестообразным шлицем и запатентовал отвертку, которая подходила к головкам этих винтов.

Сегодня широко используются как шлицевые, так и крестообразные винты, поэтому важно иметь отвертки для каждого типа. Некоторые инструменты имеют только один тип лезвия, в то время как другие имеют сменные лезвия, так что одну и ту же ручку можно использовать для любого типа винта.

Типы отверток

Помимо простого выбора определенного лезвия, процесс выбора отвертки включает еще несколько соображений. Одно из ключевых решений, которое вам нужно будет принять, — выбрать ли вы ручную отвертку или электрический инструмент.

• Ручные отвертки недороги, и их можно использовать для закручивания и ослабления шурупов в доме, но их сила зависит от крутящего момента, который вы можете собрать своими руками.
