Виды отверток и их назначение

Содержание:

  1. 1. У каждого инструмента есть своя история
  2. 2. Каждый вид отвертки — под определенный крепеж
  3. 3. Как читать маркировку?
  4. 4. Не просто отвертка!

Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже — этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, при которых он может применяться:

  • Сборка и разборка мебели.
  • Обслуживание автомобилей, мотоциклов, велосипедов.
  • Ремонт техники, компьютеров, электроники.
  • Электромонтажные работы, установка розеток, выключателей.

Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.

Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.

Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.

Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры. Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.

У каждого инструмента есть своя история

Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку. Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня — отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку.

Он предложил более безопасную конструкцию шляпки — не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки — и с этого момента она стала квадратная. Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.

С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.

Каждый вид отвертки — под определенный крепеж

Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается. Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело — прикручивать розетки и дверные ручки, другое — обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.

Вид отвертки (маркировка) Описание

Плоская (SL)

Эта отвертка еще называется прямошлицевая, так как форма ее рабочей части представляет собой плоскую лопатку.
Она предназначена для работы с винтами, которые используются в простейших соединениях (креплении розеток, замочных петель, деревянных полок и других деталей). Этот инструмент широко применяется в быту.

Крестовая (PH)

Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Благодаря этому получается больше точек соприкосновения, а рабочий контакт увеличивается почти вдвое, по сравнению с закручиванием крепежа плоской отверткой. Удается надежно затянуть крепеж, что очень важно, например, при соединении деталей конструкции автомобиля, техники или оборудования.

Звездообразная (TORX)

Профиль рабочей части имеет сечение в форме шестиконечной звезды. Крепеж с таким шлицем используется при сборке сотовых телефонов и другой электротехники, поэтому сфера использования этого вида инструмента достаточно узкая — специализированные сервисные центры, ремонтные мастерские.

Шестигранная (HEX)

Рабочая часть имеет сечение в виде шестигранника. Такие инструменты имеют большой крутящий момент, он почти в 10 раз превышает крутящий момент крестовой отвертки. Часто они используются для ремонта электротехники, а также для откручивания крепежа на объектах, находящихся под напряжением.

Крестообразная с направляющими (PZ)

Такая отвертка, помимо крестового профиля, имеет четыре дополнительные грани меньшего размера. Она более плотно входит в крепеж, нежели обычная крестовая, используется для крепежа с глубоким шлицем, который применяется при сборке мебели и при монтаже различных конструкций (из дерева, гипсокартона, алюминиевого профиля).

Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид — четырехгранная отвертка, у крестовых — крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами. Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.

Как читать маркировку?

Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто — эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH — крестовая. Цифры обозначают размеры: 3 — это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм — это длина стержня инструмента.

Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть. Вам помогут данные из следующей таблицы:

Номер отвертки Диаметр стержня, мм Длина стержня, мм
0 4 До 80
1 5 До 100
2 6 До 120
3 8 До 150
4 10 До 200

Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV — хромованадиевая сталь, CrMo — хромомолибденовая. Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.

Не просто отвертка!

Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач. Приведем несколько примеров:

  • Для электромонтажных работ — используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке — это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
  • Для работы в труднодоступных местах — применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
  • Для продолжительных работ с крепежом — предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-h39. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
  • Для работ с разным крепежом — есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.

Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная — сделайте заказ на нашем сайте прямо сейчас!

А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.ру».

Крестовая отвертка – собираем набор для всех случаев жизни + Видео

В каждом доме найдется хотя бы минимальный набор отверток. Однако ничто не вечно, и рано или поздно приходится отправляться за покупкой нового инструмента. В строительном магазине глаза разбегаются от огромного выбора – крестовая отвертка получила множество воплощений!

Отвертка крестовая: ГОСТ – без чего не обойтись!

В больших супермаркетах под отвертки может быть выделен целый отдел, а консультант по продажам зачитает вам целую лекцию о разновидностях инструментов. Чтобы вы не чувствовали себя студентом на парах, рассмотрим крестовую отвертку, что называется, под микроскопом! С конструкцией только на первый взгляд все просто – рукоятка да стержень. Однако в современных инструментах стержень разделяется на две части: непосредственно стержень и наконечник или, как его еще называют, жало.

Каждое из этих звеньев может быть по-своему уязвимым, и только качество всех деталей обеспечит надежность и долговечность инструмента в целом. Наконечник – именно та деталь, различие в которой и создало столько разновидностей отверток. Прямой шлиц (форма углубления на головке шурупа, самореза или винта) практически полностью вышел из употребления, поскольку крестообразный шлиц позволяет добиться лучшего контакта инструмента с головкой, обеспечивает больший крутящий момент и не позволяет ему выскользнуть из крепежа.

Наиболее распространенным крестообразным шлицом является запатентованный еще в 30-х годах прошлого века фирмой Phillips и получивший в итоге ее имя и соответствующую маркировку Ph. Позже появилась еще одна отвертка, наконечник которой имел дополнительные направляющие, размещенные между основными. У такого инструмента большая глубина вхождения в головку винта и еще больший крутящий момент. Наконечник получил название Pozidriv и маркировку Pz.

Специальные отвертки – экзотика строительных прилавков

После появления крестовых инструментов многие производители оценили преимущества шлицов такой формы. Помимо увеличения производительности, применение новых крепежей позволяло ограничить доступ простых потребителей к внутреннему содержимому того или иного изделия. Второе преимущество – увеличение крутящего момента и силы затяжки крепежа без специальных инструментов типа шуруповерта. Именно по второй причине в автомобилестроении, приборостроении и бытовой технике используют отвертки типа Тогх, или же «звездочки».

Второе название достаточно точно описывает внешний вид шлица, который имеет форму шестиконечной звезды. Еще более редкой является разновидность «звездочки» со штырьком, расположенным внутри наконечника. Даже имея инструмент типа Тогх, вы не сможете отвинтить нужный винт. Ассиметричный крестовый инструмент имеет крестообразный шлиц, каждая из сторон которого немного сдвинута в сторону.

Такая форма позволяет производителям не только обезопасить свои изделия от варварского «любопытства», но и завинтить крепеж с максимальной затяжкой. В быту инструмент не распространен, но широко используется в высокотехнологичных сферах производства. Еще более специальные инструменты, применяемые в очень узких сферах, можно перечислять бесконечно долго, однако вероятность того, что они могут вам понадобиться в жизни, чрезвычайно мала.

Маленькая или большая крестовая отвертка – размеры

На размеры наконечника многие покупатели не обращают внимания, хотя профессионалы собирают целый набор крестовых отверток, одинаковых по типу, но разных по размеру шлица. И они совершенно правы – несоответствие габаритов приведет либо к поломке самого инструмента, либо к срезу шлица. Как вы уже знаете, классические крестовые отвертки маркируются аббревиатурой PH, после чего на отвертках или на упаковках указывают порядковые номера от 000 до 4.

Выбирая инструмент сугубо для работ по дому, лучше остановиться на отвертке Ph3, которая подойдет для большинства саморезов и шурупов, применимых в сфере быта.

Кстати, не помешает знать и маркировку плоских отверток. Для них используются латинские буквы SL, а цифры после букв обозначают ширину наконечника в миллиметрах. Самая маленькая отвертка равна всего 2 мм, самая широкая – 18 мм. Для повседневных задач вам будет достаточно всего трех плоских отверток с маленьким шлицом SL3, средним SL5 и достаточно большим SL8. При покупке обратите внимание, насколько жало инструмента шершаво – от этого качества напрямую зависит надежность фиксации отвертки в выемке крепежа. Довольно часто для повышения шершавости, помимо нанесения насечек, наконечники подвергают напылению, обеспечивающему высокое трение.

Крепкий стержень – больше возможностей!

Определившись с наконечником, обратите внимание и на стержень. С чего вы взяли, что он может быть только круглым? В зависимости от потребностей, вы сможете найти среди предложений и отвертки с шестигранным либо квадратным сечением, что очень удобно для захвата гаечным ключом, чтобы провернуть крепеж с большей силой. Кроме того, ребра обеспечивают инструменту дополнительную жесткость.

Основную же прочность определяет сталь, из которой изготовлено изделие. ГОСТ для таких инструментов предписывает использовать металл с прочностью от 47 HRC до 52 HRC, не выше, не ниже. Мягкий металл погнется, тогда как слишком крепкий треснет, вот поэтому, чаще всего, на отвертках вы найдете обозначение CR-V, что расшифровывается, как сплав хром-ванадия. Далеко не всегда проверенные производители считают нужным писать очевидную информацию, тогда как на низкокачественных инструментах неизвестного происхождения эта надпись будет выбита крупными буквами.

Работать инструментом приходится в самых разных условиях, поэтому позаботьтесь, чтобы инструмент был как минимум с защитным напылением от коррозии. Покрытые пластиком или резиной стержни чаще используют электрики, однако такие инструменты не всегда удобны, поскольку стержень приобретает большую толщину, чем наконечник, и затрудняет доступ к крепежу, который запрятан в деталь. Стандартная длина стержня колеблется в районе от 100 до 200 мм, существуют и более короткие или длинные инструменты для работы в стесненном пространстве или вкручивания шурупов в труднодоступных местах. Если вы часто работаете с нестандартными крепежами, то лучшим выбором для вас будет телескопическая отвертка, вылет стержня которой регулируется.

Рукоять – то, на чем нельзя экономить!

Неисправная рукоять, в которой проворачивается еще новый стержень, часто становится причиной выброшенных на ветер денег. Увы, этот фактор проконтролировать при покупке очень сложно – вы можете разве что довериться словам продавца. Вот поэтому лучше не засматриваться на призывно низкую стоимость отверток от неизвестных производителей. Как вариант, приобретайте отвертку со стержнем, который проходит сквозь всю ручку и заканчивается ударной зоной.

Такие инструменты отличаются более надежным креплением деталей, и, к тому же, по ее торцу можно ударять слесарным молотком, что очень выручает, когда приходится откручивать закрашенные десятком слоев краски крепежи. В остальном же, ориентируйтесь на потребности – чем толще ручка, тем сильнее крутящий момент, и тем сложнее крепеж вы сможете ввинтить. Работая таким инструментом с более мелкими саморезами или шурупами, вы рискуете срезать или даже отломить головку. Для еще большего увеличения крутящего момента можно приобрести нестандартную отвертку с Т-образной рукоятью, однако о компактности придется позабыть.

Оцените статью: Поделитесь с друзьями!

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

виды, из чего состоит отвертка, размеры

Отвертка крестовая — универсальный инструмент. Он необходим в хозяйстве для таких задач, как крепление винтов, шурупов или саморезов. Как правило, дома используется крестовая или плоская отвертка, несмотря на огромное разнообразие видов этого инструмента.

Параметры крестовых отверток

Многие мастера используют в хозяйстве автоматические приборы. Но это лишь технологическое веяние времени, которое не вытеснит собой использование обычной отвертки, требующей механических действий и некоторых физических усилий.

Без помощи инструментов винты не закрутить с достаточным усилием

Популярность крестовых отверток объясняется широким спектром их применения. Они имеют специализированное обозначение в виде креста и букв РН. Они и считаются показателями размеров инструмента. Минимальный имеет маркировку «000». Это значит, что такой отверткой можно прикрутить крепёж до 1,5 мм.

Примерная маркировка и ее значения:

  • 00 — 1,5-1,9 мм;
  • 0 — 2 мм;
  • 1 — 2,1-3 мм;
  • 2 — 3,1-5 мм;
  • 3 — 5,1-7 мм;
  • 4 — больше 7,1 мм.
Компания «Позидрайв» разработала шлиц PZ

Маркировка обозначает не только размер наконечника, но и толщину стержня.

Длину ручки следует подбирать в зависимости от пространства, в котором будут проходить работы. Так, если монтаж проходит в узком помещении, рекомендовано выбирают модель с короткой рукояткой. Если к месту крепления сложно подобраться, стоит подобрать инструмент с длиной стержня 300 мм.

Значение РН расшифровывается, как название фирмы «Филипс». Бывает, что инструменты имеют отметку PZ, расшифровывающиеся, как «Позидрайв».

Компания «Филипс» придумала шлиц PH

Инструмент с последней маркировкой имеет дополнительный луч, обеспечивающий более прочную фиксацию при креплении. Он позволяет закреплять при сборке корпусную мебель, гипсокартон и профили из алюминия.

При выборе следует учитывать стержневую прочность. По стандартам, она имеет показатель в 47-52 единицы. Если число меньше, то кончик выгнется, а если больше — сломается.

К сведению! Чаще всего, показатель прочности обозначается буквами Cr-V.

Виды

Безусловно, любое монтажное действие по дому подразумевает использование различных видов отверток. Поэтому, чтобы не ошибиться, стоит повнимательнее изучить список их особенностей.

Самая популярная модель крестообразная РН2

Популярные разновидности отверток:

  • Диэлектрическая. Разработана для работ в электросети и с электрическими приборами. Максимальный допуск — 1000 В. При повышенном показателе, стоит отключить питание.
  • Ударная. Способна «разобраться» с прикипевшими и ржавыми болтами. При ударе она проворачивается на 2-3 мм, выкручивая болт.
  • Г-образная. В конструкции имеет шлиц с шестью гранями. Применяется во время сложных работ под углом, с шаровидными наконечниками.
  • Угловая. Похожа на автомобильную щетку. Имеет довольно широкий спектр применения, т. к. располагает различными диаметрами. Позволяет работать в местах с плохой доступностью, куда не проходит отвертка с маленьким размером. Изогнутая форма дает возможность работать в труднодоступном пространстве.
  • Силовая. Имеет увеличенный крутящий момент, с учетом применения шестигранного стержня. Процесс сборки и разборки значительно облегчается.
  • Крестообразная РН2. Для мелких бытовых работ. Позволяет вкручивать шурупы в тонкие поверхности.
  • Магнитная. Универсальный инструмент. Модели пригодны для любых видов работ. Имеют различные строения. Подходят для работ с деталями, имеющими крестообразное крепление.

Дополнительная информация! При выборе отвертки стоит брать во внимание особенности будущей работы. Основываясь на этом, подбирают размер, короткая или длинная, с ручкой из силикона или пластика.

Далее стоит подробнее изучить каждый из видов инструментария.

Магнитная отвертка

Наконечник этого инструмента имеет дополняющий магнит, который способен держать мелкие детали. Это удобно при работе с саморезами, имеющими минимальный диаметр.

Очень удобно, когда конец может притягивать мелочь

Особенности применения:

  • У обычных отверток при частом использовании наконечник стирается, здесь этого нет.
  • Магнитные варианты изготавливают из молибденовой стали или сплава хрома и ванадия.

Такая отвертка имеет более длительный срок службы, по сравнению с обычными моделями этого инструмента.

Крестообразная модель Ph3

До 1933 года производились и применялись в основном отвертки с прямой формой среза. В это время они легко повреждались в процессе использования, т. к. были не приспособлены для тяжелого механического закручивания. Революцию произвел выпуск крестообразного бита и шлица. Патент был выкуплен Генри Филлипсом, в честь него и создана одноименная маркировка — Philips. Популярным в быту остается модель РН2.

Революцию совершила бита с новым шлицом

Особенности следующие:

  • Шлиц имеет форму креста с косым уклоном 55°.
  • Можно вкручивать шурупы в мягкую и твердую поверхность.
  • При использовании шуруповерта, на заключительном этапе закручивания жало биты выходит наружу.

Важный недостаток этой модели — плохое сцепление с поверхностью. Это приводит к тому, что края бит и шурупов стираются.

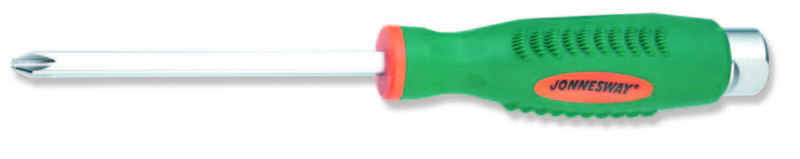

Силовая отвертка

Она используется в основном для работ с поврежденными шурупами, болтами или саморезами. Если данные детали не удалить вовремя, можно повредить строительную конструкцию в целом. Бывает так, что пораженные коррозией крепежи срастаются между собой, и их удаление становится невозможным. Для решения этой проблемы и применяются силовые модели инструмента.

С таким инструментом необходимо работать вдвоем

Принцип действия данного типа отвертки:

  • Выполнена в виде особого инструмента с монолитным сердечником.
  • Имеет дополнительный шестигранник возле жала или на рукоятке, что дает возможность передавать вращательное действие от ключа.
  • Под воздействием ударов молотка, обойма перемещается по оси, придавая вращательное движение жалу через зубчатую передачу.
  • Это действие провоцирует поворот на несколько градусов, который ослабляет зажатые механизмы и позволяет открутить деталь при помощи обычной отвертки.

Обратите внимание! У данного инструмента отмечается 2 недостатка: первый — это необходимость помощника в процессе работы, второй — у такой отвертки отсутствует крутящий момент, а это значит, что удары будут способствовать только разрушению ржавчины вокруг крепежных деталей.

Угловая отвертка

Конструкция этого инструмента позволяет увеличить крутящий момент, уменьшить необходимое рабочее пространство и защитить шурупы от разрушений. Некоторые модели позволяют крутить насадку по часовой стрелке и против нее.

Иногда согнутая под углом модель просто незаменима

Особенности использования:

  • Имеет Z-образную форму.
  • Позволяет откручивать детали в труднодоступных «карманных» местах, в которых допущена ошибка при сборке.
  • Она не очень удобна на практике, однако, ее эффективность в некоторых ситуациях не вызывает сомнений.

Обратите внимание! В комплект обычно входит рукоятка Т32, имеющая форму, которая позволяет увеличить крутящий момент.

Г-образная отвертка

Иногда ее могут называть — Г-образный ключ. В основном применяется для работ, где необходим определенный угол наклона.

Иногда только изогнутые модели могут подлезть в труднодоступное место

Особенности устройства:

  • Шлиц может быть представлен шестигранником.
  • Другая форма может напоминать звезду с шестью лучами.

Обратите внимание! Чтобы облегчить работу под определенными углами, эта разновидность отверток дополняется наконечником в виде шара.

Ударная отвертка

Главная особенность этого инструмента — усиленный металлический корпус, который защищает стержень от влияния ударов. Для изготовления, в основном используется легированная сталь.

Часто только с помощью вибрации можно открутить винт

Технические особенности инструмента:

  • Реверс. Является одним из показателей качественного инструмента, однако на практике он нужен не всегда.
  • Материал. Современные модели имеют покрытие из металла, что позволяет дополнительно защитить инструмент и снизить риск соскальзывания в процессе работы.
  • Рукоятка. Она позволяет передавать на инструмент необходимое физическое усилие. Однако, в этом инструменте она выполняет роль спускового крючка для ударно-поворотной системы. Одновременно, она удерживает изделие в процессе работы.

Дополнительная информация! Эта отвертка необходима в момент, когда следует снять ржавые петли на двери. Чтобы выполнить эту задачу, на отвертку одевается особая насадка, которая и будет выполнять данное действие.

Диэлектрическая отвертка

Этот тип инструмента нужен для работ с электрическими приборами, розетками и прочей техникой.

Электрики тоже откручивают и закручивают винты

Характеристики и особенности работы:

  • Позволяет обеспечить безопасность человека, при контакте с электрическими приборами.
  • Разработана для работы с популярными частями крепежных элементов.
  • При тестировании с инструментом работают под напряжением до 10 кВт, что позволяет убедиться в качестве и подтвердить его безопасность.

Обратите внимание! Любая диэлектрическая модификация допускает использование в работе с сетями, напряжение в которых не выше 1 кВт.

Какие отличия между крестовой и плоской отверткой

Крестовая отвертка — наиболее популярный инструмент при ремонте.

Спектр и особенности использования:

  • Различаются по диаметру наконечника.
  • Применяется для большинства разновидностей шурупов, винтов и саморезов.
  • Для облегчения эксплуатации, наконечник инструмента дополняется магнитом.
Одна из самых популярных моделей

Далее рассмотрена специфика и особенности использования плоской или шлицевой отвертки. Жало плоской отвертки выполняется из узкой пластины.

Раньше, основная часть крепежей была выполнена с прямой линией наконечника. В этом случае, необходимо подобрать жало нужной длины.

Сегодня такие крепежи применяются реже, и их установка проводится только плоским концом отвертки. Крестовые варианты инструмента дают возможность устанавливать и откреплять фигурные крепежи.

У магнитных моделей наконечник крепче

Жало этой отвертки имеет большое число выступов, что позволяет обеспечить плотное сцепление с откручиваемыми деталями. Крестовые модели позволяют работать с бытовыми вещами, деревом и металлом. Плоские же отвертки больше применяются для крепления дверных ручек, розеток и прочих мелких элементов.

Особенности использования отвертки с плоским кончиком:

  • Применима для вкручивания и откручивания винтов и шурупов.
  • Используется реже, чем крестовая «коллега».
  • Длина наконечника измеряется в миллиметрах.

Обратите внимание! Отвертки различаются и формой жала, которую подбирают. Все зависит от цели применения. Кроме того, отличаются размеры отверток плоских и крестовых. Параметр подбирается, в зависимости от диаметра шурупа.

Из чего состоит отвертка

Как правило, отвертку выполняют из 3 основных составляющих: наконечник, стержень и рукоять. Форма наконечника зависит от фирмы крепежного элемента.

Крепежным элементом считается:

  • винт;
  • шуруп;
  • саморез.
Инструмент может работать с винтами, шурупами и саморезами

Составные детали инструмента и качество их исполнения влияют на его итоговое использование.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант. Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться. Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC. Это важно. Твердость сплава придает крепость самой отвертке.

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

  • Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
  • Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
  • Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.
Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ. Важно подойти к процессу выбора со всей серьезностью.

как выбрать и подобрать номер. ~ БЛОГ О ЗАТОЧКЕ

Чтобы работа не была в тягость и не создавала лишних проблем немаловажную роль играет правильный выбор инструментов. Если говорить об отвертках, то чаще других мне приходится работать с крестовыми отвертками. Как ее выбрать, чтобы не «сорвать» винт и саму отвертку я расскажу в данной статье.

Мало кто знает, что крестовые отвертки делают двух основных видов, каждый из которых должен работать по своим винтам, или шурупам: PH (Phillips) и PZ (Pozidriv).

И разница, конечно, не только в названии.

Маркировку PH запатентовала компания Phillips. По большому счету это обычная и самая распространенная крестовая отвертка. Ее, делают все кому не лень, с использованием самых простых или самых сложных сплавов и напылений, которые по мнению многочисленных производителей должны улучшить фиксацию отвертки в шлице винта или шурупа и уменьшить усилие выхода отвертки из них. Ходят упорные слухи, что Phillips выпустил несколько улучшенных версий своей отвертки (Phillips II и Phillips SQUARE-DRIVE), но они мне еще не встречались.


Маркировка PZ запатентована компанией GKN из Великобритании в 1962 году. Также как в в первом случае она обозначает вид крестообразного шлица крепежных изделий и отверток для них. По сути, Pozidriv является улучшенной модификацией Phillips, хотя и применяется значительно реже. Отличие состоит в том, что в отвертках PZ, от внутренних углов шлица идут тонкие лучеобразные насечки, а рабочие грани параллельны по своим сторонам (у PH они утончаются к острию отвертки). Здесь ожидается более устойчивое сцепление в связке отвертка-винт, что должно уменьшить износ и вероятность срыва отвертки и винта.

Но проблема в том, что многие пользователи отверток просто не замечают разницы, работая тем инструментом, что есть под рукой или просто перепутав — из-за внешнего сходства это легко сделать.

Если так произошло, то несоответствующая шлицу винта отвертка будет сидеть неплотно, из-за чего нарушится соприкосновение их рабочих поверхностей, резко увеличится механическое напряжение и вероятность срыва. Это приведет не только к увеличению времени работы и снижению ее качества, но и скорейшему выходу из строя как самой отвертки, так и винтов.

Слева: наконечник биты PH, справа — биты PZ


Если есть возможность выбора, то различить отвертки или биты PH и PZ можно по обозначению или по дополнительным насечкам (см. фото выше). На крестовых отвертках или битах всегда указывается их тип и размер. Например, Ph2х80 или PZ2х100. В первом случае мы имеет дело с отверткой под шлиц Phillips размера 1 и длиной рабочей части 80 мм. Во втором — отвертка под шлиц Pozidriv, размер 2, с длиной рабочей части 100 мм.


Ну а винты или другой крепеж с крестообразными шлицами различаются по насечкам на их головкам. В PH их нет, тогда как PZ их легко заметить.:

Слева: головка винта с шлицем РН, справа — с шлицем PZ


Чуть выше я упомянул о размерах отверток. Вернусь к ним, чтобы закрыть и этот вопрос.

Конечно, для плотного сцепления размер отвертки и шлица винта должны совпадать. В данном случае, размер отвертки определяет диаметр резьбы крепежа. Для крестовых отверток всего существует пять размеров: 0, 1, 2, 3, 4. Пожалуй самые популярные из них это № 1 и 2.

Ниже — таблица, по которой довольно точно можно определить номер шлица по диаметру наружной резьбы крепежа:

Отвертка PH или PZ, № Диаметр резьбы
0 до 2 мм
1 2.1-3.0 мм
2 3.1-5.0 мм
3 5.1-7.0 мм
4 от 7.1 мм
На этом всё. Работайте правильно подобранной отверткой! В конце концов, это не только высокий уровень сборки, но и ваше сэкономленное время. Которое, кстати можно потратить с гораздо большей пользой, чем поиск в магазинах новых крепежных деталей…


Ранее в Блоге о Заточке была опубликована справочная статья, в которой подробно рассматривались формы головок и крепежных винтов и виды их шлицев. На мой взгляд, учитывая направленность опубликованного выше материала, данная информация будет представлять интерес для читателя — читайте статью «ВИНТ: ФОРМЫ ГОЛОВОК И ВИДЫ ШЛИЦЕВ»…

ZAT (Днепр, Украина)
http://www.zat24.com/

Крестовая отвертка – найдется в каждом доме! Всё об отвертках: виды, материалы и госты.

В каждом доме найдется хотя бы минимальный набор отверток. Однако ничто не вечно, и рано или поздно приходится отправляться за покупкой нового инструмента. В строительном магазине глаза разбегаются от огромного выбора – крестовая отвертка получила множество воплощений!

Отвертка крестовая: ГОСТ – без чего не обойтись!

В больших супермаркетах под отвертки может быть выделен целый отдел, а консультант по продажам зачитает вам целую лекцию о разновидностях инструментов. Чтобы вы не чувствовали себя студентом на парах, рассмотрим крестовую отвертку, что называется, под микроскопом! С конструкцией только на первый взгляд все просто – рукоятка да стержень. Однако в современных инструментах стержень разделяется на две части: непосредственно стержень и наконечник или, как его еще называют, жало.

Каждое из этих звеньев может быть по-своему уязвимым, и только качество всех деталей обеспечит надежность и долговечность инструмента в целом. Наконечник – именно та деталь, различие в которой и создало столько разновидностей отверток. Прямой шлиц (форма углубления на головке шурупа, самореза или винта) практически полностью вышел из употребления, поскольку крестообразный шлиц позволяет добиться лучшего контакта инструмента с головкой, обеспечивает больший крутящий момент и не позволяет ему выскользнуть из крепежа.

Наиболее распространенным крестообразным шлицом является запатентованный еще в 30-х годах прошлого века фирмой Phillips и получивший в итоге ее имя и соответствующую маркировку Ph . Позже появилась еще одна отвертка, наконечник которой имел дополнительные направляющие, размещенные между основными. У такого инструмента большая глубина вхождения в головку винта и еще больший крутящий момент. Наконечник получил название Pozidriv и маркировку Pz .

Специальные отвертки – экзотика строительных прилавков

После появления крестовых инструментов многие производители оценили преимущества шлицов такой формы. Помимо увеличения производительности, применение новых крепежей позволяло ограничить доступ простых потребителей к внутреннему содержимому того или иного изделия. Второе преимущество – увеличение крутящего момента и силы затяжки крепежа без специальных инструментов типа шуруповерта . Именно по второй причине в автомобилестроении, приборостроении и бытовой технике используют отвертки типа Тогх , или же «звездочки».

Второе название достаточно точно описывает внешний вид шлица, который имеет форму шестиконечной звезды. Еще более редкой является разновидность «звездочки» со штырьком, расположенным внутри наконечника. Даже имея инструмент типа Тогх , вы не сможете отвинтить нужный винт. Ассиметричный крестовый инструмент имеет крестообразный шлиц, каждая из сторон которого немного сдвинута в сторону.

Такая форма позволяет производителям не только обезопасить свои изделия от варварского «любопытства», но и завинтить крепеж с максимальной затяжкой. В быту инструмент не распространен, но широко используется в высокотехнологичных сферах производства. Еще более специальные инструменты, применяемые в очень узких сферах, можно перечислять бесконечно долго, однако вероятность того, что они могут вам понадобиться в жизни, чрезвычайно мала.

Маленькая или большая крестовая отвертка – размеры

На размеры наконечника многие покупатели не обращают внимания, хотя профессионалы собирают целый , одинаковых по типу, но разных по размеру шлица. И они совершенно правы – несоответствие габаритов приведет либо к поломке самого инструмента, либо к срезу шлица. Как вы уже знаете, классические крестовые отвертки маркируются аббревиатурой PH , после чего на отвертках или на упаковках указывают порядковые номера от 000 до 4.

Выбирая инструмент сугубо для работ по дому, лучше остановиться на отвертке Ph3 , которая подойдет для большинства саморезов и шурупов, применимых в сфере быта.

Кстати, не помешает знать и маркировку плоских отверток. Для них используются латинские буквы SL , а цифры после букв обозначают ширину наконечника в миллиметрах. Самая маленькая отвертка равна всего 2 мм, самая широкая – 18 мм. Для повседневных задач вам будет достаточно всего трех плоских отверток с маленьким шлицом SL3 , средним SL5 и достаточно большим SL8 . При покупке обратите внимание, насколько жало инструмента шершаво – от этого качества напрямую зависит надежность фиксации отвертки в выемке крепежа. Довольно часто для повышения шершавости, помимо нанесения насечек, наконечники подвергают напылению, обеспечивающему высокое трение.

Крепкий стержень – больше возможностей!

Определившись с наконечником, обратите внимание и на стержень. С чего вы взяли, что он может быть только круглым? В зависимости от потребностей, вы сможете найти среди предложений и отвертки с шестигранным либо квадратным сечением, что очень удобно для захвата гаечным ключом, чтобы провернуть крепеж с большей силой. Кроме того, ребра обеспечивают инструменту дополнительную жесткость.

Основную же прочность определяет сталь, из которой изготовлено изделие. ГОСТ для таких инструментов предписывает использовать металл с прочностью от 47 HRC до 52 HRC, не выше, не ниже. Мягкий металл погнется, тогда как слишком крепкий треснет, вот поэтому, чаще всего, на отвертках вы найдете обозначение CR-V, что расшифровывается, как сплав хром-ванадия. Далеко не всегда проверенные производители считают нужным писать очевидную информацию, тогда как на низкокачественных инструментах неизвестного происхождения эта надпись будет выбита крупными буквами.

Работать инструментом приходится в самых разных условиях, поэтому позаботьтесь, чтобы инструмент был как минимум с защитным напылением от коррозии. Покрытые пластиком или резиной стержни чаще используют электрики, однако такие инструменты не всегда удобны, поскольку стержень приобретает большую толщину, чем наконечник, и затрудняет доступ к крепежу, который запрятан в деталь. Стандартная длина стержня колеблется в районе от 100 до 200 мм, существуют и более короткие или длинные инструменты для работы в стесненном пространстве или вкручивания шурупов в труднодоступных местах. Если вы часто работаете с нестандартными крепежами, то лучшим выбором для вас будет телескопическая отвертка, вылет стержня которой регулируется.

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом сайт мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.


Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.


Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.


И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

  • №0 – предназначена для винтов диаметром до 2мм.
  • №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
  • №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
  • №3 – для винтов 5,1-7мм.
  • №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и , которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой , толку от которого будет намного больше.

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертка появилась примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» — так появился шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки — длина и диаметр стержня, форма и размеры ручки — стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Phillips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Phillips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят — рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней — надежность захвата, — чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений; вторые — эластичнее, но мягче, — в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

Плоская отвертка

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр — размер жала, определяется двумя числами, например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

Крестовая отвертка Phillips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица — возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) — это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать.

Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов — они автономны, не требуют подключения к сети, удлинителей, переходников и проч., электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Отвертки – возможно, самый нужный инструмент, необходимый каждому человеку. Хоть раз всем приходилось собирать мебель, повесит полку, прикрутить доску. Он необходим в саду, на даче, в гараже, на любом производстве.

Видов и производителей отверток существует огромное множество, и выбор конкретной зависит от ваших потребностей. Это может быть крестовая, плоская (шлицевая), звездочка, трехгранная, шестигранная, отвертка для точных работ, или сотового телефона.


Крестовая отвертка (обозначение ph, сокращенное Philips). Это самый часто используемый вид. Существует несколько размеров креста. Самый маленький – имеет номер №000, чуть больше №00, №0, №1, крест №2, №3 и.№4. Наконечник, как правило, магнитный, для удобства использования. Отвертка с маркировкой 000 применяется, к примеру, для ремонта очень маленьких предметов, например сотовых телефонов, фотоаппаратов. Крест подходит для большинства саморезов, винтов (нужно правильно выбрать номер креста), чаще всего применяется крест номер 2. Можно закручивать саморезы по дереву (черные), с прессшайбой (белые с большой шляпкой), по металлу (черные) и др. В автомобилях, крупной технике применяется крест номер 3,4.

Крестовые отвертки

Для желтых (желтопассивированных) саморезов подойдет крест с маркировкой PZ. От обычного креста он отличается наличием дополнительных насечек для более плотного сцепления наконечника отвертки с саморезом. Так же имеет несколько размеров креста. Судя по опыту, желтые саморезы можно крутить и простой крестовой отверткой (ph), без проблем, не обязательно искать разъем PZ.

Шлицевая (плоская) отвертка нужна для закручивания и откручивания винтов и шурупов. Применяется намного реже, чем крест. Размеры плоской отвертки измеряются в миллиметрах. Меряется ширина наконечника. Есть как маленькие (1мм), так и большие (более 10мм).


Ударная отвертка необходима для откручивании очень туго затянутых, либо прикипевших винтов, шурупов. Принцип ее действия таков: наставляете отвертку на винт, затем ударяете по рукоятке молотком, в момент удара она крутится. Сила откручивания очень велика. В наборе с отверткой, как правило, имеются сменные насадки, как крестовые, так и плоские. Размеры их достаточно большие, так как применяется такая отвертка при работе с большими конструкциями и деталями. Ведь не будете же стучать молотком, чтобы разобрать чайник.

Если вы достаточно часто и помногу крутите, винты, шурупы, то будет уместно приобрести аккумуляторную отвертку, достаточно удобно. Например, для сборки компьютеров. Саморезы отверткой крутить нельзя, только резьбовые соединения. Для саморезов нужен шуруповерт (аккумуляторная дрель). Сила затяжки у отвертки намного ниже, примерно 4.5 Нм/м (ньютонов на метр), у шуруповерта хотя бы 10, у профессиональных около 30 и выше, конечно можно крутить очень маленькие саморезы (длиной до 20мм и диаметром не более 3мм), но будет быстро садиться аккумулятор.

Есть и достаточно специфические виды отверток. Например для ремонта сотовых телефонов.

Набор отверток для сотового телефона

Как правило, продаются в наборах. Комплектуется несколькими видами разных отверток: плоские (шлицевые), крестовые, звездочки, двузубая. Размеры есть очень маленькие и побольше. Часовые отвертки, так же идут в наборах, комплектуются несколькими разновидностями, магнитом для удобства поднятия мелких деталей.

Отвертки часто продаются в наборах,

Набор отверток

достаточно удобно, никогда не знаешь какая потребуется. Есть отвертки со сменными насадками. На конце такой расположен специальный разъем, в который вставляются различные насадки (биты), продаются они отдельно, так и в наборах. Наборы бит очень часто содержат очень редкие и специфические виды. Если по отдельности не можете найти нужную отвертку, то в наборе бит очень вероятно найдете.

Набор специфических бит

Трезубая отвертка достаточно редкий вид, применятся при ремонте современной бытовой техники.

Стоит отметить диэлектрические отвертки. В отличие от обычных, рабочая длина покрыта диэлектрическим материалом. В случае, если деталь будет под напряжением, вас не ударит током. Выдерживают напряжение 1000 В.

Диэлектрическая отвертка

Отвертка-пробник нужна для определения фазы в розетке, так же можно узнать под напряжением деталь или нет. Имеется специальный индикатор. Вставляете жало в розетку, либо прикладываете к оголенному проводу, обязательно касаясь пальцем верхней части отвертки (не жала). Если напряжение есть, то загорится светодиод, расположенный в отвертке. Необходима при домашнем ремонте, при установке люстры, розетки. Так же такой можно воспользоваться как обычной отверткой. Подойдет для небольших винтов, шурупов.

Функция трещотки и реверса у отвертки. Очень полезна при длительной работе, помогает не перехватываться постоянно, нужно только вращать кисть, не отпуская рукоятку отвертки. Можно как закручивать, так и выкручивать саморезы.

Многие отвертки имеют обрезиненную ручку, позволяет не проскальзывать руке. Так же бывают масло-бензо стойкие рукояти. Такие устойчивы к агрессивной среде типа бензин, солярка, керосин. Обычные же рукоятки в такой среде «разъедает».

Как же правильно пользоваться отверткой? Главное это подобрать именно тот вид, который необходим для конкретного шурупа, болта, самореза. Если разъем винта крестовой, то не стоит его закручивать плоской отверткой. Если закручиваете мебельный саморез (конфирмат), тогда вам нужна отвертка с шестигранным наконечником (размером 4мм). Важно чтобы наконечник отвертки сидел очень плотно в головке шурупа. Тогда он не будет проворачиваться и вы не свернете ни саморез, ни кончик отвертки. Если шуруп приржавел, то можно воспользоваться спец. средствами, дать ржавчине размякнуть, только потом откручивать. Иначе свернете головку шурупа, потом придется высверливать.

Магазины «ПРОФИ» предлагают широкий выбор инструментов для ремонта сотовых телефонов, аппаратуры и бытовой техники.

Имеется широкий ассортимент самого различного назначения: отвертки, кабелерезы, обжимной инструмент, клещи, пассатижи, пинцеты и многое другое.

С полным ассортиментом инструмента вы можете ознакомиться подробнее в нашем интернет-магазине:

История возникновения отверток

Сначала немного истории. Трудно сказать, когда и где появился первый винт. Первые упоминания о винтах относятся к XVI веку; можно предположить, что и отвертки появились примерно в то же время. Первоначально форма головки винта представляла собой прямоугольник или квадрат. Не надо забывать, что все изготавливалось методом ручной ковки. Однако, такая форма ограничивала возможность сильного затягивания винта, особенно в труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с шестью установками в диапазоне 360°. Появились торцевые ключи, обеспечившие доступ к головке винта по вертикали и возможность удобной его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему, собственно, обязательно ключ? Почему нельзя в головке прорезать паз и работать с винтом с помощью стержня с плоским концом?» — так появился шлиц, а вслед за ним и отвертка! Почему инструмент назвали отверткой, а не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло много лет, «сорвано» множество шлицов и сломано отверток, прежде чем пользователи получили инструмент, столь необходимый в быту и производстве. Конструкция отвертки — длина и диаметр стержня, форма и размеры ручки — стала обеспечивать удобную и качественную работу в конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется необходимым соответствием шлицевой части отвертки и шлица на винте (шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Philips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой — отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»). Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Philips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части — Torx Tamper Resistant. Они предназначены для винтов с цилиндрической направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует инструмент, позволяющий отворачивать (заворачивать) винты с внутренним шестигранником под углом до 25°. Эти отвертки называются «Ballpoint», то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои типоразмеры. При работе с крепежом очень важно использовать правильно подобраные по форме и размеру отвертки. Это сохранит шлиц винта, продлит жизнь отвертке, обеспечит быструю и качественную работу, а главное — предотвратит возможные травмы. Точно выполненная рабочая часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из которого изготовлен стержень отвертки, как он термообработан («закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком твердый («перекаленный») сломается («лопнет») даже при нормальном усилии при работе. Еще немного о стержне отвертки: обычно стержень изготавливается круглого сечения, но бывают отвертки, на которых для увеличения крутящего момента используют шестигранный или квадратный стержень, или делают специальное шестигранное утолщение у основания рукояти. Такой отверткой можно работать, помогая ключом для увеличения крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента на рабочую часть. Форма, размеры и материал ручки могут быть самыми разными и определяются не только конструктивными требованиями, но и индивидуальными особенностями пользователя (эргономическими требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или короче, большего диаметра или меньшего. Материал ручки может быть самый различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор: дерево хорошо, но не достаточно прочно, а вот резину не все любят — рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего момента зону большого радиуса в конце рукоятки с широким круглым «затылком» без острых граней, а ближе к стержню — узкий участок («талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней — надежность захвата, — чтобы рука не проскальзывала при необходимом усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным, гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают пару граней, чтобы отвертка не скатывалась с наклонных плоскостей. «Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень разные. Как правило, ручки изготавливаются из порошковых и литьевых пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений; вторые — эластичнее, но мягче, — в этом легко убедиться с помощью любого режущего инструмента. Первые по внешнему виду более глянцевые, блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные» (однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с комбинированными рукоятками: двухкомпонентными, трехкомпонентными. Используется при этом полипропилен, эластомеры, резина. Такие рукоятки наиболее функциональны: они прочны и не разрушаются даже при максимальном прилагаемом усилии, обеспечивают надежный захват инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки, где длина стержня намного превосходит длину рукояти. Удобно: пролез длинным жалом через все выступы и отверстия конструкции и закрутил «надоевший и неудобный» винт! И, конечно же, нельзя пропустить так называемые «Т-образные» рукоятки, изготовляемые для отверток, призванных работать в тяжелых условиях, «heavy duty», способных реализовать максимальное усилие в точке приложения.

Рассмотрим подробнее типы отверток и начнем наш обзор с обычной плоской отвертки. Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут существовать, до тех пор, пока выпускается крепеж с прямым шлицом. Основной их параметр — размер жала, определяется двумя числами, например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8 мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм, а его толщина не менее 0,7 мм. Это обеспечит удобство и качество работы, гарантирует надежность крепления, сохранение целостности шлица и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на плоскостях жала, что увеличивает трение между отверткой и шлицом крепежа; отвертки всех видов с алмазными покрытием рабочей части; с твердосплавной рабочей частью; с намагниченной рабочей частью для удержания крепежных деталей (из обычной стали).

В сети магазинов «ПРОФИ» мы можете купить прямые отвертки на любой вкус. Предлагаем вам ознакомиться с некоторыми из них.

Крестовая отвертка Philips

Изначально форма крестообразного шлица была довольно сложной, ибо помимо собственно «креста» имела цилиндрическое углубление по его центру (примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки соответствовала ему. Однако практика показала, что эта направляющая на отвертке технико-экономически не оправдана, и от направляющей отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать отвертку в шлице, не «соскальзывает» и при правильной работе практически полностью исключает возможность повреждения, «срыва» шлица — возникновения заусенец, нарушения антикоррозионного покрытия крепежа. Площадь рабочего контакта между поверхностями «крестика» и отвертки практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена таблица, в которой обозначены границы применения крестовых отверток в соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной для различных видов работ. В быту, в основном, используются средние размеры. При ремонте сотовых телефонов могут применяться укороченные отвертки.

Крестовая отвертка Pozidriv

Pozidriv (Позидрайв) — это зарегистрированная торговая марка. Она обозначает класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является улучшенной версией крестового шлица Phillips. В отличие от шурупов Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются исходящие из внутренних углов головки винта позидрайв тонкие лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными выступами креста и имеют обозначение PZ. Кроме этого в них указывается также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00, PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов. Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки. Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках. Эта форма получила название TORX и была разработана американской компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова звездочка или star . Разработчики новой формы отвертки хотели создать более надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX используется заглавная буква T за которым следует число. Например, T5, T6, T10 и так далее (чем больше число, тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный вариант TORX PLUS . Существует также версия Tamper-Resistant TORX (сокр. Torx TR), у которой в центре имеется выступ, препятствующий использование стандартных TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний вариант TORX, который мы не будем рассматривать. Крестовая отвертка (Pozidrive) WIHA PicoFinish

Набор из шести отверток для винтов типа TORX (звездочка), предназначенный для ремонта сотовых телефонов и радио- и электроаппаратуры.

Pentalobe-отвертки

Совсем недавно компания Apple стала применять в своей продукции новые винты, которые получили название . Винты имеют нестандартную головку. Для работы с такими винтами нужно иметь специальную отвертку с пятью расходящимися лепестками. Компания Apple хочет таким способом ограничить неквалифицированный доступ к своей продукции: iPhone 4, iPad, MacBook Pro.

У первых iPhone 4 задняя крышка крепилась винтами со стандартными головками, но через некоторое время их место заняли pentalobe-винты. Теперь, если владелец обращается для обслуживания iPhone 4 в официальный сервис-центр, то устройство возвращается с pentalobe-винтами, даже если раньше крышка крепилась стандартными винтами.



Наборы отверток



Электроотвертка

В последнее время все большую популярность набирают электрические отвертки (шуруповерты). Следует отметить бесспорное удобство аккумуляторных инструментов — они автономны, не требуют подключения к сети, удлинителей, переходников и проч., электробезопасны при работе на открытом воздухе, даже при повышенной влажности.

Типы отвёрток и их назначение

Составные части отвёртки

Для начала следует разобраться в строении отвёртки. Её принято разделять на три составляющих:

  • Наконечник (или жало). Это рабочая и главная часть инструмента. Форма наконечника определяет функциональные особенности отвёртки.
  • Стержень. Различается по длине и толщине.
  • Рукоятка. Должна отличаться удобством в работе, не скользить и не давить на руку. Т-образная рукоятка даёт возможность создания хорошего крутящего момента.

Формы наконечников

В данном списке находятся только наиболее распространённые типы жал, крепёжные изделия под которые есть в каждом доме:

  • Плоская (прямошлицевая) отвёртка. На упаковке с ней находится маркировка «SL». Предназначена для работы с винтами, имеющими ровную, прямую прорезь.
  • Крестовая отвёртка. Её маркировка – «PH». Самый распространенный тип, необходимый для винтов с крестообразной прорезью. Данный вид винтов превосходно сцепляется с инструментом. Некоторые крепёжные изделия с крестовой прорезью можно откручивать и закручивать как крестовой отвёрткой, так и прямошлицевой.
  • Шестигранный инструмент. Обозначается маркировкой «NEX». Крутящий момент, прикладываемый к этому типу, в несколько раз превосходит крестообразную отвёртку, поэтому крепёж получается высочайшей прочности.
  • Шестилучевая отвёртка (или «звёздочка»). Обозначается буквами «TORX». Винты под такую отвёртку встречаются на сотовых телефонах, а также в некоторых деталях компьютера.
  • Направляющая крестовая отвёртка (PZ). Маркировку можно расшифровать как «Pozidriv» (позидрайв). Имеет несколько дополнительных граней, позволяющих произвести качественный крепёж. Встречаются редко, используются для монтажа мебельных изделий.

Маркировки на инструментах

Специальные коды, состоящие из букв и цифр, находятся на каждой упаковке с инструментом. По ним можно определить не только тип отвёртки, но и её диаметр и даже величину крепёжного изделия, с которым она сможет работать.

Существуют маркировки, указывающие на диаметр стержня и его длину:

  • «№0». Толщина равна 4 мм, длина – не более 8 см. (Позволяет выкручивать и закручивать винты диаметром не более 2 мм).
  • «№1». Диаметр – 5 мм, длина – 10 см. (Работает с крепёжными изделиями до 3 мм).
  • «№2». Толщина – 6 мм, длина – 12 см. (Диаметр винтов – 5 мм).
  • «№3». Диаметр – 8 мм с длиной 15 см. (Подойдёт для 7 мм).
  • «№4». Толщина от 10 мм, длина может превышать 20 см. (Диаметры от 7,1 мм и больше).

Для примера: если на товаре стоит маркировка «SL×100 (№1)», то это означает, что перед вами плоская отвертка с толщиной стержня 100 мм.

Универсальные отвёртки

Помимо обыкновенных инструментов, существуют также многофункциональные (или универсальные). У такого инструмента есть возможность смены наконечника. Однако, несмотря на кажущуюся удобность, качество товара оставляет желать лучшего. Часто наконечники не годятся для выполнения сложных ремонтных работ.

В целом, по внешнему виду, они очень похожи на классический инструмент. На конце их стержня находится посадочное отверстие в виде шестигранника (бита), к которому крепится наконечник. Его удерживает мощный внутристержневой магнит. Что касается, насадок, то их в наборе может быть огромное множество, однако не все они могут пригодиться в хозяйстве.

Прочие виды

Кроме пяти наиболее распространенных типов, существуют также и специализированные инструменты, чей наконечник подойдёт лишь к определённому виду крепежа:

  • Квадратная отвёртка. Одна из разновидностей NEX-типа. В настоящее время почти нигде не используется.
  • Трёхлопастная отвёртка. Обозначается как «TRI-WING». Имеет необычный шлиц, который нередко сравнивают с трилистником. Крепежные изделия под такой инструмент можно встретить в мебельной промышленности.
  • Крестовая отвёртка с неправильной симметрией. Техническая маркировка – «TORQ». Ключевая особенность это типа – крайне прочная затяжка. Крепёжные изделия под такую отвёртку встречаются, главным образом, в космической промышленности и в некоторых научных отраслях. В домашнем хозяйстве их наличие не особенно требуется.
  • Двухштырьковая отвёртка. Не имеет маркировочных букв, но её принято называть «Спаннер». Обычно используется в подъёмных механизмах.
  • Индикаторная отвёртка. Используется не для работы с крепёжными изделиями, а для определения наличия напряжения в розетке или на какой-либо детали. На рукояти есть небольшой индикатор, который загорается при положительной проверке. Её можно использовать и как обычную шлицевую отвёртку.
  • Треугольная. Обозначается как «TRIANDLE. Выполнена в виде равностороннего треугольника. Применяется при починке компьютерной техники и электронных игрушек.
  • Двенадцатилучевая. Маркировка – «SPLINE». Пожалуй, самый редкий вид, встречающийся лишь на зарубежных автомобилях (например, Volkswagen).
  • «TRI-GROOVE». Представляет собой три равноудаленных друг от друга желобка.
  • Пятиугольная. Равносторонний пятиугольник, именуемый как «PENTA-DRIVE». Можно увидеть на вычислительной технике прошлого века.
  • «LINEHEAD». Выполнена в форме шестерни с укороченными концами. Этот тип разрабатывался специально для игровых приставок “Нинтендо”. В настоящее время уже не используется.
  • «CLUTCH». Профиль напоминает форму песочных часов. Раньше проектировалась для грузовиков некоторых иностранных фирм и была довольно востребована.

Разновидности рукояток

Ручка на современном инструменте обычно выполнена из пластмассы, реже – из дерева. Для удобства в работе и для увеличения крутящего момента, помимо не скользящей резины, используются мелкие модификации рукояток:

  • Храповый механизм. Напоминает гнездовой гаечный ключ, поскольку также имеет ручку-трещотку. Её наличие позволяет ускорить работу.
  • Т-образная. Как ясно из названия, рукоять выполнена в форме буквы «Т». Работающая по принципу рычага, она увеличивает силу крутящего момента.
  • Пятка. Стержень проходит по всей длине инструмента и на самом конце ручке утолщается, образуя пятку. По ней можно ударять молотком в случае необходимости.

Какие типы отверток вам действительно нужны?

11 шт. В этой статье 4 шт. В продаже!

Фото: Х. Армстронг Робертс / ClassicStock / Getty Images

Существует множество различных видов отверток — по крайней мере, дюжина различных типов.Но, по словам Джастина Мэя из Alpers Hardware в Порт-Вашингтоне, Нью-Йорк, если вы не работаете с автомобилями, мобильными телефонами или, скажем, в аэрокосмической отрасли, вам действительно нужно знать только пять из них. «Обычно все, что вам действительно нужно, — это пара отверток с плоской головкой и крестообразных отверток разных размеров», — говорит он. «Если вы не занимаетесь специализированной работой, вам не нужны сверхмалые кусочки и не нужно много разных вариантов». Покупаете ли вы для себя или в подарок, вот самые полезные отвертки для пяти разных типов людей, а также важный навык, который должен знать каждый.

Практически все, что обрабатывается традиционными отвертками, можно устранить с помощью одного инструмента со сменными битами. Эта отвертка Lutz является фаворитом старшего редактора отдела стратегии Питера Мартина, который узнал о ней от своего дяди, давнего водопроводчика. Его 15 бит, включая стандартные плоские головки и Phillips, а также более специализированные биты Robertson и Torx (см. Ниже), которые вам, вероятно, не понадобятся, пока вы не начнете карьеру в области настила, хранятся внутри ручки, поэтому вы не можете придется носить с собой лишний чемодан.

Это отвертка с храповым механизмом, что означает, что вал может свободно вращаться в одном направлении. Таким образом, если вы затягиваете винт, он будет прилагать вращающую силу, когда вы поворачиваете запястье вправо, а затем позволяете запястью повернуться влево и встать на место для другого поворота — и все это без снятия головки винта с винта. Поскольку наконечник и стержень не являются частью одного и того же цельного куска металла, такой инструмент не такой прочный, как традиционная отвертка. Но если вам нужна отвертка всего несколько раз в месяц (или год), это ваш лучший вариант.По сути, это многофункциональный инструмент. Как говорит Мэй, это означает, что «не нужно таскать с собой коробку с отвертками».

Отвертки

с плоской головкой являются культовыми, но их также может быть трудно вставить в головку винта, так как вы должны идеально выровнять гнезда и быстро выскользнуть, как только вы это сделаете. Их в основном заменили отвертки с крестообразным шлицем, наконечники которых выглядят как крестообразные. Они лучше держат головку винта и почти направляют отвертку в правильное положение.Тем не менее, если вы собираетесь менять выключатели или розетки, вам понадобится отвертка с плоской головкой, чтобы снять пластиковые лицевые панели. Почти для всего остального, например, для крепления крючка для одежды к стене или крепления оборудования для подвешивания тяжелого зеркала, вам понадобится голова Phillips.

Отвертки

Klein Tools производятся в США и имеют удобную мягкую ручку, которая должна быть более распространенной особенностью, чем она есть. Отвертки компании имеют впечатляюще прочные наконечники — критически важная особенность для небольших инструментов, которые могут быть более подвержены изгибу и поломке.

Отвертки с крестообразным шлицем

бывают размера от 0 до 4. Чем меньше число, тем больше наконечник. С большинством работ можно справиться с помощью № 2, как этот 7-дюймовый вариант от Klein.

Если вы когда-либо собирали кровать Hemnes или книжный шкаф Билли, вы знакомы с винтами с шестигранной головкой, для которых требуются шестигранные ключи, также известные как шестигранные ключи. Производителям мебели они нравятся, потому что они сидят глубоко внутри головки винта для лучшего захвата, что позволяет более легко создавать плотные соединения, необходимые, например, для крепления ножек дивана.Кроме того, шестигранные ключи небольшие и недорогие в производстве, поэтому такие производители, как IKEA, могут включать их в комплект, убеждая покупателей, что у них обязательно будут инструменты, необходимые для сборки. Этот небольшой размер и вес также делают гаечные ключи Allen хорошими велосипедными инструментами. Они плотно соединяются и могут быть брошены в сумку, не утяжеляя вас.

Использование шестигранных ключей

может раздражать, так как вы должны выровнять ключ точно перпендикулярно головке винта.Но этот доступный по цене набор, который поставляется как с метрическими, так и со стандартными размерами, имеет закругленные наконечники, что позволяет вставлять гаечный ключ в головку винта под небольшим углом. Это может быть особенно приятно в ограниченном пространстве.

Один (заслуженный) удар по шестигранным ключам заключается в том, что без ручек они неудобны и могут впиться вам в руки. Компания Park Tool, производящая велосипедное оборудование, решила эту проблему с помощью действительно удобного (и удобного) гаечного ключа Y-образной формы, который включает в себя отвертки с шестигранной головкой на 4 мм, 5 мм и 6 мм — три самых распространенных размера.

Этот доступный набор отверток включает четыре мини-инструмента с плоской головкой и два мини-инструмента Phillips. Я годами чинил очки своим набором и ни разу не разочаровался. Крошечные головки также идеально подходят для батарейных отсеков в детских игрушках.

Отвертки и винты Torx (в форме звезды) и Robertson (в форме квадрата) сделаны так, чтобы противостоять эксцентрику — неприятной вещи, которая случается, когда головка отвертки выскальзывает из винта.Если вы создаете прекрасную мебель, выемки могут быть не просто неприятными. Они могут поцарапать вашу древесину. Оба типа, как и головка Phillips, являются самоцентрирующимися: когда вы вставляете отвертку в винт, ее легко вставлять на место. И они хорошо держат шуруп, что важно при работе с плотной древесиной. Для любого типа отвертки «универсальной подгонки не существует, — говорит Мэй, — поэтому вам понадобится набор».

Полный ассортимент размеров, они сделаны из ванадиевой стали — прочного материала, который прослужит долгие годы.

Поставляется с удобными ручками Klein, концы которых имеют цветовую маркировку для облегчения доступа.

Если у вас уже есть дрель, то в основном у вас есть отвертка. Многие сверла поставляются с разными головками отверток, которые подходят к патрону (зажимному отверстию, удерживающему сверло), но если у вас нет, этот набор бит за 5 долларов включает десять разных головок.Просто помните, что сверла более мощные, поэтому легко случайно сорвать головку винта, если вовремя не остановить сверло и утопить винт. (См. Ниже, как решить эту проблему, если это произойдет.)

Если у вас нет дрели (и вы не думаете, что она вам понадобится), попробуйте недорогую электрическую отвертку, такую ​​как Black & Decker RotoBit. Это намного проще, чем обычная отвертка, так как вам не нужно ничего крутить, плюс в нем есть восемь разных насадок и встроенный фонарик, который пригодится, когда вы работаете в темных углах.

Когда вы затягиваете винт слишком сильно или используете отвертку неправильного размера, вы рискуете сорвать головку винта. В этот момент отвертка больше не может поймать и повернуть винт, и винт застревает. Лучший способ исправить эту ситуацию — это вообще избегать ее: если вы чувствуете, что винт изнашивается, удалите и замените его, пока не стало слишком поздно. Но если уже слишком поздно, нужно сделать несколько вещей.

Сначала попробуйте использовать отвертку большего размера, чтобы врезаться в головку винта.В некоторых случаях для выкручивания винта с крестообразным шлицем можно использовать сверло с плоской головкой. (Не пытайтесь использовать Torx для удаления зачищенной головки Phillips. Это приведет к еще большему срыву винта, а также может привести к стачиванию биты.) Для безнадежно зачищенного винта Мэй рекомендует съемник для винтов.

При установке на дрель эти биты протыкают снятый винт и врезаются в оставшийся металл. Когда вы переворачиваете сверло, сверло выходит обратно и увлекает за собой винт.

получить информационный бюллетень стратега

Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

Strategist разработан, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции.Некоторые из наших последних достижений включают в себя лучших средств для лечения акне , чемоданов на колесиках , подушек для бокового сна , естественных средств от беспокойства и банных полотенец . Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.

Почему она называется крестообразной отверткой?

Отвертки бывают разных типов, но, пожалуй, наиболее распространены две отвертки с плоской головкой и Phillips.Плоская головка может быть самой узнаваемой, во многом благодаря ее использованию во всем мире и изобретательным способам, которые люди нашли для применения этого типа отвертки для различных задач. От соскабливания краски до открывания банок — отвертка с плоской головкой предлагает несколько применений, которые первоначальный дизайнер, вероятно, никогда не предполагал.

Отвертка Phillips имеет крестообразную или X-образную головку вместо плоской. Отвертка Phillips, возможно, не такая универсальная, как с плоской головкой, но обеспечивает лучший захват при заворачивании винтов.Благодаря крестообразной форме он легче проникает в головку винта и менее подвержен соскальзыванию. Он стал почти таким же распространенным, как отвертка с плоской головкой, но где именно он получил свое название?

Происхождение названия

Распространено заблуждение, что отвертка Phillips была названа в честь ее изобретателя. Но правда в том, что отвертка действительно названа в честь Генри Ф. Филлипса, владельца компании, которая приобрела дизайн у ее изобретателя Джона П. Томпсона.

Джон П. Томпсон изобрел конструкцию винта с крестообразным шлицем в 1932 году. Он запатентовал конструкцию в следующем году и поручил различным производителям выпускать свое изобретение в массовом масштабе. Головка винта была разработана таким образом, чтобы избежать проскальзывания и износа, которые были обычными для прямых конструкций, в которых использовалась отвертка с плоской головкой.

Томпсон годами пытался убедить производителей приобрести права на его продукт, но безуспешно. В основном это было из-за сложности конструкции, которую было нелегко изготовить.В конце концов, он продал сам дизайн Генри Ф. Филлипсу в 1935 году. Филипс основал компанию Phillips Screw Company годом ранее и увидел в дизайне Томпсона огромную возможность.

Филипс быстро усовершенствовал конструкцию крейцкопфа, чтобы упростить производство, и быстро заинтересовал General Motors. Автомобильная компания увидела преимущества этой новой конструкции и применила ее в своих Cadillac, начиная с 1936 года. Это сразу же принесло успех. Четыре года спустя примерно 85% производителей винтов в США получили лицензию на конструкцию, которая быстро стала известна как винт Phillips.

Отвертка Phillips сегодня

Головка и отвертка Phillips остаются обычным явлением в производстве, особенно в автомобильной промышленности. Однако масштабы дизайна охватили множество различных отраслей благодаря большей безопасности, которую он обеспечивает. Это означает, что детали можно удерживать вместе с большей уверенностью благодаря способности крутящего момента, которую предлагает конструкция.

Сам Филлипс уволился из своей компании в 1945 году из-за плохого состояния здоровья и прожил до 1958 года.Головка винта и отвертка были названы в его честь, и сегодня они все еще используются во всем мире, хотя патент на эту конструкцию давно истек. Воздействие отвертки Phillips и головки винта может быть неизмеримым, потому что они решили многие проблемы, с которыми сталкивались винты с прямой или плоской головкой.

Уолт подрабатывает разнорабочим после того, как закончил свою напряженную работу в качестве торговца сырьевыми товарами. Ему нравится писать обо всем, что связано с домашним хозяйством, обустройством дома и т. Д.

В чем разница: насадки для отвертки с крестообразным шлицем

Генри Ф.Филлипс запатентовал крестообразную отвертку и отвертку с крестообразным шлицем в 1930-х годах. Изначально разработанная для работы на конвейере, бит Phillips должен был выскальзывать или выскальзывать из своей выемки при приложении чрезмерного крутящего момента, что не позволяло неквалифицированным рабочим и машинам чрезмерно затягивать крепежные детали.

Вытеснение, однако, может привести к срезанию головок винтов и разочарованию торговцев. Это объясняет, почему производители разработали биты, которые противоречат первоначальному замыслу Филлипса, зажимая винт, а не выкручивая его.

1. Ребристые коронки обладают большей удерживающей способностью

Эти биты имеют ребра, обработанные на приводной и съемной стороне каждого крыла, которые врезаются во внутреннюю поверхность головки винта под давлением. Ребристые биты с меньшей вероятностью выскочат из крепежа, поэтому требуется меньшее давление, чтобы удерживать отвертку в контакте с винтом, что снижает утомляемость пользователя. Стоимость: 1 доллар или меньше за каждые

2. Кованые коронки служат дольше фрезерованных

Крылья кованых коронок более симметричны, чем фрезерованные.Такая конструкция обеспечивает улучшенную посадку винта. Кроме того, зерно стали не нарушается в процессе ковки, как во время фрезерования, поэтому долота становятся прочнее и служат дольше. Стоимость: около 1 доллара за штуку

3. Биты с титановым покрытием из стали

.

Шероховатая стальная поверхность на этих битах обеспечивает большее трение между крепежным элементом и битой. Титановое покрытие сохраняет шероховатую структуру стали и продлевает срок службы долота. Стоимость: около 2 долларов за штуку

4.Алмазные биты дорогие

Алмазные гранулы на концах этих бит увеличивают трение между внутренними поверхностями крепежа и биты, чтобы уменьшить проскальзывание и снизить утомляемость пользователя. Однако сила захвата этого долота со временем может уменьшаться быстрее, поскольку алмазные гранулы подвержены износу. Стоимость: 3 доллара и более за каждые

Автор фотографии: Роб Ягид

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Простое руководство по отвертке с крестообразным шлицем размером

Состоящая из наконечника с крестообразным шлицем и стержня определенной длины, крестообразной или крестообразной отвертки работает почти так же, как отвертка с одинарной или плоской головкой. Однако, в то время как отвертка с плоской головкой представляет собой отдельное металлическое лезвие разной толщины и ширины, отвертка с крестообразным шлицем состоит из более толстого металлического стержня, который не сужается, а обрабатывается на кончике с образованием знака ‘+.’

Отвертка с крестообразным шлицем бесполезна для головки винта с одним пазом; он используется для заворачивания и удаления винтов, соответствующих его конструкции. Головки винтов, которыми оснащены приводы Phillips, могут быть закругленными или плоскими, но, как и винты с одним шлицом, они бывают разных размеров, включая ширину и толщину пересекающихся пазов.

Отвертка с крестообразным шлицем

Ознакомьтесь с наборами отверток на Amazon.

Отвертки с крестообразным шлицем бывают размеров, обозначенных цифрами, а не размерами, как, например, в случае обычных отверток или отверток с плоской головкой.Винты также обозначены номерами от 0 до 24. Винты могут быть обработаны под однопроходные или крестовые отвертки. Плоские отвертки с одной прорезью измеряются в дюймах и подходят для конкретного размера винта, в некоторых случаях более одного.

Отвертки с крестообразным шлицем предназначены для работы с теми же винтами, но только с крестообразными головками. Поскольку существует всего пять типоразмеров отверток с крестообразным шлицем, каждая из них подходит как минимум для двух размеров винта, но иногда может даже соответствовать до пяти, как с №2.

Крестообразная отвертка №0 подходит для винтов с номерами 0 и 1, а крестовая отвертка №1 подходит для винтов с номерами 2, 3 и 4. Крестообразные отвертки №2 подходят для винтов с номерами 5, 6, 7, 8 и 9. Головка Phillips № 3 работает с винтами с номерами 10, 12, 14 и 16, а головка Phillips № 4 соответствует винтам с номерами 18, 20 и 24. Система нумерации, хотя и немного трудная для отслеживания, является один способ определить, какая отвертка с каким винтом работает. Другой способ требует проб и ошибок.

Наборы отверток с крестообразным шлицем и дополнительные типы

В любой полный набор отверток входят отвертки с плоской и крестообразной головкой, размер отверток варьируется от 0 до 4, а длина рукоятки и стержня может быть разной. В комплекте вы можете найти специальный короткий отвертку с крестообразной головкой с валом 1½ дюйма, а также несколько драйверов с четырехдюймовым валом. Однако существует множество других типов этих отверток с валом длиной от восьми до девяти дюймов.Также доступны крестовые отвертки с быстро вращающимися валами. Они имеют небольшой изгиб посередине вала, прежде чем снова выпрямиться. Конструкция обеспечивает более быстрое вращение винта и дополнительный крутящий момент.

Существуют десятки отверток с крестообразным шлицем с небольшими вариациями рукоятки, стержня и наконечника отвертки, но все они бывают одного из пяти стандартных размеров. Они доступны в наборах и по отдельности, и их полезно иметь в комплекте инструментов на тот день, когда вы неизбежно работаете с винтами с крестообразным шлицем.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Отвертка с крестообразным шлицем

Отвертка и отвертка Phillips, первоначально изобретенные Портлендером Джоном П. Томпсоном, резко увеличили скорость производства и сделали отвертку Phillips необходимой в каждом ящике для инструментов. Томпсон подал заявку на получение патентных прав на «Винт» (патент США 1908080) с инновационной «крестообразной канавкой» и подходящей «отверткой» (U.S. Patent 1908081) в 1932 году. Хотя это и не первый винт в своем роде — английский изобретатель Джон Фрирсон запатентовал винт с «крестообразным отверстием» около шестидесяти лет назад, изобретение Томпсона в конечном итоге произвело революцию в сборочных линиях.

О Томпсоне осталось мало информации. Он родился в Вагнере, штат Айова, в 1857 году, а в 1920 или 1921 году переехал в Портленд из Бисмарка, штат Северная Дакота. Его занятия перечислены в Портлендском справочнике Полка как «меблированные комнаты» и «рабочий», хотя записи переписи показывают, что до переезда в Орегон он работал кассиром в банке и занимался недвижимостью.В статье Sunday Oregonian от 1939 года говорилось, что Томпсон, который умер в Портленде 4 сентября 1940 года, был автомехаником, когда изобрел винт.

Когда патенты были выданы в 1933 году, права были переданы «Прямым и местным уступками» Генри Ф. Филлипсу, управляющему директору Oregon Copper Company, горнодобывающей компании в восточном Орегоне. Формулировка патента означает, что он был выдан непосредственно Генри Филлипсу, хотя изобретение принадлежит Томпсону.На местном уровне нет информации о том, почему Томпсон передал права Филлипсу, но, возможно, между Филлипсом и Томпсоном существовали отношения до выдачи патента и, возможно, даже заявки на патент.

После получения первых двух патентов Филлипс основал компанию Phillips Screw Company в Портленде в 1933 году с целью лицензирования конструкции для производителей и сбора лицензионных отчислений. Вскоре он убедил Э. Э. Кларка, президента American Screw Company, произвести винт, и в следующие четыре года компания Phillips Screw Company получила шесть дополнительных патентов, изменяющих конструкцию.К 1936 году винт был доступен потребителям, и первым промышленным заказчиком была компания General Motors, которая в 1937 году использовала винты с крестообразным шлицем для создания автомобилей Cadillac. Вскоре после этого он был принят на железнодорожную и авиационную промышленность.

До изобретения винта Phillips американские сборочные линии, мастера и потребители использовали обычные винты с шлицевой головкой. Но такая конструкция была проблематичной по трем причинам: было трудно совместить отвертку с отверстием для винта; водитель имел тенденцию соскальзывать с открытых концов; а для слота требовался точно совпадающий бит.Крестообразный привод решил эти проблемы.

Хотя винт Phillips стал повсеместным благодаря своей полезности на сборочной линии, неизвестно, изначально ли Томпсон или Филлипс планировали это изобретение специально для решения проблем, возникающих при производстве винтов с обычной головкой. Первоначальный патент Томпсона на «Отвертку» (US 1908081) содержал схему ручной отвертки без упоминания конкретных приложений, для которых предназначалось изобретение, в первую очередь касаясь возможности изготовления конструкции.В патенте США 2046837, поданном Филлипсом в 1934 году и выданном в 1936 году, упоминается вождение «вручную или с помощью инструментов с механическим приводом». В том же патенте также упоминается, что «неспособность винта со шлицевой головкой удерживать отвертку, особенно при работе с механическим приводом, не только опасна для оператора, но также всегда вредна для работы», указывая на то, что к 1934 г. Филлипсу пришло в голову, что сборочная линия — это зрелый рынок.

К 1939 году двадцать компаний имели лицензии на производство винтов Phillips по всему миру.В 1940 году компания Phillips Screw Company собрала 77 421 доллар (1 323 000 долларов с поправкой на инфляцию), почти все это были гонорары. К тому времени винт Phillips использовался почти всеми крупными американскими производителями автомобилей, а также строителями железных дорог и самолетов.

Войны, бушевавшие в Европе и на Тихом океане, стимулировали рост производства, и компания Филлипса смогла оседлать волну военного бума. Однако по мере того, как военные усилия давали, она также забывала. Phillips Screw Company зависела от лицензирования дизайна для иностранных производителей, и Вторая мировая война ограничила страны, с которыми компания могла надежно вести дела.Например, в 1939 году один лицензиат, компания J. Osawa Company, наращивал производство в Киото, Япония; но к 1940 году Япония разорвала торговые отношения с Соединенными Штатами, что, вероятно, затруднило Филлипсу сбор лицензионных сборов.

Генри Филлипс ушел на пенсию в 1945 году. В 1947 году правительство США подало иск против компании Phillips Screw Company и семнадцати производителей винтов и отверток Phillips, утверждая, что антиконкурентная практика восходит к 1933 году. Им было предъявлено обвинение в объединении патентов, картельной практике, ценообразовании. фиксация и подавление конкурирующих технологий.Дело United States v. Phillips Screw Co., рассматривалось в Окружном суде США в Северном Иллинойсе (Чикаго). Дело было завершено в 1949 году постановлением о согласии, согласно которому патентный пул был распущен, что, вероятно, затруднило защиту коллекции патентов, на которые компания полагалась для защиты своей интеллектуальной собственности. В любом случае нелицензированные компании ранее начали производить аналогичные конкурирующие разработки, некоторые из которых были убеждены принять лицензионное соглашение.Другие производители, однако, заявили, что их конструкции были основаны не на конструкции Phillips, а на более старой незащищенной конструкции Frearson. В том же году инженером из American Screw Company была запатентована последняя доработка приводной системы Phillips; срок действия этого патента истек в 1966 году.

Генри Филлипс умер в своем доме в Ione Plaza Apartments в Портленде 13 апреля 1958 года; ему было шестьдесят восемь лет. Хотя приводная система Phillips остается, несомненно, наиболее широко используемой внутренней системой завинчивания винтов — по оценкам отрасли, она используется по крайней мере в половине всех винтов с внутренним приводом — она ​​постоянно заменяется новыми технологиями.Из своей нынешней штаб-квартиры в Берлингтоне, штат Массачусетс, компания Phillips Screw Company продолжает разрабатывать и лицензировать приводные системы, которые заменяют ее основную технологию.

Отвертки Wiha — индивидуально или в комплекте для мастеров, промышленности, электротехники, изготовления моделей

Отвертки Wiha — индивидуально или в комплекте для ремесленников, промышленности, электротехники, изготовления моделей

Рассматривая нашу линейку эргономичных отверток , вы можете найти подходящий крепежный инструмент для любой ситуации крепления.Будь то для ремесленников, промышленных предприятий, электриков или мастеров — наш ассортимент крепежных инструментов включает отвертки SoftFinish® для работы в сухих условиях, отвертки MicroFinish® для влажных и масляных рабочих сред, прецизионные отвертки для крепления компонентов, чувствительных к статическому электричеству, или изолированные отвертки, одобренные VDE для работы. на токоведущих частях, предоставляя подходящий инструмент для любого применения.

Кроме того, мы гарантируем безопасную работу в областях ESD и VDE. Это связано с тем, что все отвертки для электриков WIHA проходят индивидуальные испытания при напряжении 10 000 В переменного тока и одобрены для работы при напряжении 1000 В переменного тока.Если вы часто работаете в тесноте и тесноте, а также в машинных помещениях, обратите внимание на нашу короткую отвертку Stubby. Имея длину чуть более 10 см, он обеспечивает безопасную работу в условиях минимального пространства. Наши тонкие лезвия Wiha обеспечивают дополнительную безопасность. Их встроенная защитная изоляция обеспечивает хороший и защищенный доступ к глубоко затянутым винтам.
Часто ли вы работаете с компонентами, подверженными электростатическому разряду? Наши отвертки SoftFinish® ESD защищают электронные компоненты от повреждений.Все инструменты Wiha ESD, такие как наши отвертки ESD и клещи ESD, соответствуют стандарту ESD IEC 61340-5-1.

У нас есть подходящая отвертка, готовая даже к самой деликатной работе. Наши тонкие отвертки, также известные как прецизионные отвертки или отвертки для изготовления моделей, идеально подходят для деликатного закрепления в областях точной механики, моделирования и хобби.

Само собой разумеется, что отвертки и наборы отверток Wiha доступны с любым приводом: шлицевые отвертки, отвертки Phillips или крестовые отвертки, отвертки TORX® или шестигранные отвертки — это лишь некоторые из большого ассортимента.В нашем ассортименте имеется широкий выбор отверток, различающихся количеством отверток или выбором профиля. Просто загляните.

Что делает наши отвертки Wiha такими эргономичными? Отмеченная и рекомендованная AGR, наша концепция размеров ручек предлагает маленькие ручки, которые оптимально помещаются в руке, обеспечивая оптимальную точность и управляемость, а большие ручки идеально подходят для надежного крепления с интегрированными жесткими и мягкими зонами. Он направлен на обеспечение более комфортной, продолжительной и, в частности, безболезненной работы для пользователей.

[свернуто]

Wiha 26194 Набор прецизионных отверток Phillips, 4 штуки

Набор прецизионных отверток Phillips из 4 предметов включает:

Phillips: # 000, # 00, # 0, # 1

Вращающиеся колпачки для точного поворота и управления кончиком пальца
Прецизионные ручки — высококачественный пластик, без кадмия
Формованные конические ручки позволяют быстро вращение
Высококачественные лезвия — сталь CVM, твердое хромирование
Наконечники — прецизионная шлифовка для точной посадки, твердо хромированная нескользящая поверхность

Инструменты Wiha Гарантия без проблем

Инструменты Wiha считаются самыми прочными, продуманными и инновационными продуктами.Нашими инструментами пользуются как требовательные профессиональные торговцы, так и ценители инструментов. Они предназначены для частого использования. Однако, если вы по какой-либо причине недовольны, верните их в течение 12 месяцев с момента покупки с подтверждением покупки, и мы отремонтируем или Заменим .

Будьте уверены, если по какой-либо причине будет обнаружен дефект материала или изготовления, мы бесплатно заменим ваш инструмент, пока вы владеете инструментом.

Настоящая гарантия не распространяется на отказы, вызванные неправильным использованием, неправильным обращением или естественным износом.Мы поддерживаем наши продукты, предоставляя лучшую гарантию без проблем в отрасли.

Исключения
Wiha Tools имеет право не использовать биты, пинцеты и керамические отвертки. Эти продукты либо расходуются, либо легко изнашиваются. Все динамометрические инструменты рассчитаны на повторную калибровку после 5000 циклов или 1 года (в зависимости от того, что наступит раньше).

Legal
В некоторых областях не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Эта гарантия дает вам определенные права, и вы также можете иметь другие права, которые варьируются от штата к штату, от провинции к провинции или от страны к стране.

Настоящая гарантия без проблем является единственной и исключительной гарантией для Willi Hahn Corporation dba Wiha Tools. Ни один сотрудник, агент, дилер или другое лицо не имеет права изменять данную гарантию или давать какие-либо другие гарантии от имени Wiha Tools.

Тип стиля:
Филипс
Типоразмер:
Филипс № 000
Типоразмер:
Филипс № 00
Типоразмер:
Филипс # 0
Типоразмер:
Филипс № 1
Материал ручки:
Одинарный материал
Индиустановка:
Наборы инструментов
Отделка:
Хромированная поверхность с твердым покрытием
Страна происхождения:
Сделано в Германии
Состояние акции:
В наличии
UPC / EAN:
084705261942

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
