В чем отличие кабелей ВВГ и КВВГ

Довольно частой темой обсуждения на отечественных форумах, посвященных кабельно-проводниковой продукции, является взаимозаменяемость таких востребованных видов кабелей, как ВВГ и КВВГ. Мнений по этому поводу достаточно много – кто-то утверждает, что кабели идентичны и легко заменяют друг друга, некоторые утверждают обратное, также находятся и такие, кто настаивает на том, что кабель КВВГ – это просто неудавшийся вариант первого кабеля. Существуют ли в действительности отличия между этими кабелями или же это просто курьезная ошибка кабельного производства?

На самом деле, дискутировать есть о чем.  Кабели, действительно, на первый взгляд, очень схожи – изготавливаются по одной технологии, имеют медное исполнение токопроводящих жил, изоляционную и внешнюю оболочки из одного и того же поливинилхлорида пластиката, и одинаковые электрические характеристики. При всем при этом кабели имеют разное определение, различную стоимость и совершенно отличные сферы применения.

А именно, ВВГ имеет определение силового кабеля, предназначенного для передачи и распределения электрической энергии. Что же касается КВВГ, то он нормируется как контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках. Кроме этого, данный вид контрольных кабелей может эксплуатироваться в условиях агрессивной среды, а силовой его «аналог» не рекомендуется даже для подземной прокладки.

Понятно, что столь большое различие в использовании  предполагает определенные конструктивные особенности данных кабелей. Возьмем для рассмотрения два кабеля с одним и тем же сечением и количеством токопроводящих жил, например, 3х2,5.

Первое конструкционное различие двух кабелей заключается в цветовой маркировке изоляционной оболочки. Токопроводящие жилы в контрольном кабеле скручены, в каждом повиве обязательно одна из них с изоляцией синего цвета – счетная жила, красного цвета — жила направления. Цвет третьей жилы в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары. Кабель ВВГ имеет одинаковую расцветку изоляционной оболочки. Также, в некоторых случаях, в силовом кабеле жила заземления может быть выполнена сечением немного меньшего диаметра, чем все остальные токопроводящие жилы.

Следующее различие – максимальная температура нагревания жилы. Для силового кабеля – 80 градусов, для контрольного кабеля — 70 градусов. Данные кабели будут отличаться также и по эластичности, поскольку силовой кабель может изгибаться с радиусом до 10 внешних диаметров, а контрольный до 4.

Впрочем, самым существенным отличием для данных кабелей является толщина изоляционных слоев, как жил, так и внешней оболочки. У контрольного кабеля номинальная толщина изоляции в соответствии с государственными стандартами производства составляет для сечения 2,5 мм2 – 0,7 мм, для силового кабеля – 0,8 мм. Соответственно, номинальная толщина внешней оболочки для

ВВГ —  1,5 мм, для контрольного проводника – 1,2 мм. Собственно, именно разная толщина защитных слоев проводников и является самым главным отличием данных кабелей, поскольку влияет и на сферу применения кабеля, и на номинальное рабочее напряжение.

Таким образом, более тонкая, а, следовательно, менее стойкая к высокому пробивному напряжению изоляции контрольного кабеля исключает возможность полной идентичности силовому кабелю.  Об этом свидетельствует и определенные госстандартами тестовые испытания: силовой кабель должен выдержать напряжение до 3 тысяч вольт в течение 10 минут, контрольный кабель – 2,5 тысячи вольт на протяжении всего лишь 5 минут.

Таким образом, из рассмотренного выше примера можно сделать следующий вывод – взаимозаменяемость данных видов кабелей односторонняя. То есть, возможна лишь в том случае, если контрольный кабель заменяется более стойким к пробивному напряжению силовым кабелем. Но силовой кабель ВВГ немного дороже КВВГ, но оно и логично, поскольку материала на изоляцию для контрольного кабеля расходуется меньше, чем для силового.

И надо отметить, что подобная замена возможна только в нежестких эксплуатационных условиях.

А вот с взаимозаменяемостью фланцев дела обстоят немного проще. Фланцы — это металлические изделия предназначенные для скрепления концов труб или запорной арматуры друг с другом, в результате чего получается трубопровод. На сегодняшний день есть немного компаний, поставляющих качественные фланцы. Одной из таких компаний — лидером своего сектора  является компания Оникс. Компания поставляет большой ассортимент изделий для трубопроводной арматуры (фланцы стальные, детали трубопроводов и др.) и самой трубопроводной арматуры. Сейчас купить фланцы в компании Оникс можно по очень выгодным ценам.

.

Отличие кабеля ВВГ от КВВГ | Элкаб

На электротехнических форумах пользователи очень часто задаются вопросом, чем кабель ВВГ отличается от КВВГ? Мнений существует множество, одни утверждают, что данные кабели сходны и взаимозаменимые, другие пользователи считают это суждение ошибочным. Имеется так же мнение, что кабель КВВГ это неудачная копия ВВГ. Существует ли разница между данными видами или это просто аналоги друг друга? Давайте разберемся по порядку.

Кабели ВВГ и КВВГ

Кабели ВВГ и КВВГ

Главное отличие ВВГ от КВВГ — это совершенно разная сфера применения.

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели используются для передачи низковольтных маломощных сигналов управления в различных электротехнических устройствах.

Что же касается конструкции изготовления, существует отличие в расцветке изолированных проводников. Все проводники контрольных кабелей скручены в повив, с обязательным наличием синего провода, он называется счетной жилой, проводник красной расцветки – жила указывающая направление, третий провод в повиве любого другого отличного цвета.

Для изделий марок ВВГ изоляция одинаковой расцветки, фазные провода могут иметь буквенную маркировку, нулевой проводник отличается синей расцветкой, заземляющая жила – желто-зеленого цвета, могут отличаться меньшим сечением, чем фазные проводники.

Так же есть разница по количеству жил и сечениям в нем. Количество жил в контрольном от 4 до 72 с медным сечением от 0,75 до 10 мм2, с алюминиевым от 2,5 до 10 мм2. В силовых кабелях количество жил от 1 до 5, с сечением минимум от 1,5 мм2 до 500 мм2

Силовой кабель при испытании током выдерживает напряжение до 3000 Вт в течение 10 минут или десятикратное увеличение испытательного напряжения от величины эксплуатационного, а контрольный до 2500 Вт в течение 5 минут. В эксплуатационном режиме должен быть подвергнут испытанию напряжением 1500 Вт переменного тока.Следующее весомое отличие это предельная температура нагрева проводника, в силовом кабеле она составляет 80°С, в контрольном с резиновой изоляцией — 65°С, а в поливинилхлоридной изоляции до 70°С.

Данные кабели так же будут отличаться и по эластичности, так обычный контрольный кабель может изгибаться до 4 внешних диаметров, в силовой до 10.Кроме этого существует еще ряд несоответствий связанных с применением и способом прокладки. Силовой кабель способен распределять и передавать электрическую энергию, (данный вид не рекомендуется для подземных работ), а контрольный кабель марки КВВГ, кроме укладки в траншеи, выдерживает неблагоприятную среду, при этом способен передавать только маломощный сигнал для управления оборудованием.

Впрочем, самым существенным отличием, которое влияет на сферу применения кабеля, и на номинальное рабочее напряжение, будет являться разница в толщине защитных слоев, как у жил так и у внешней оболочки. По ГОСТу РФ толщина внешней оболочки ВВГ должна составлять – 1,5 мм, для контрольного — 1,2мм. Логично, что отличие толщины изоляционных слоев будет влиять на разную стоимость кабелей, поскольку материала для силового расходуется больше.

Несмотря на внушительные отличия кабели, изготавливаются по одной технологии, имеют медное и алюминиевое исполнение токопроводящих жил, внутренние и внешние оболочки производятся из одинакового материала-поливинилхлорида пластиката или резины.

Итак, можно сделать вывод: условно кабели взаимозаменяемы, при соблюдении условий, что контрольный кабель заменяется более стойким к пробивному напряжению силовым и при пересечении типоразмеров. Но следует отметить, что подобная замена возможна только  в не жестких эксплуатационных условиях.

Элкаб — кабельно-проводниковая продукция

Кабеля КВВГ, КВВГнг, КВВГЭнг: назначение, технические характеристики

Промышленное оборудование получает питание от электросети, используя для этого разветвленные кабельные линии. Одни из них используются для прямой подачи напряжения на исполнительные механизмы. Другие, например, КВВГ, применяют для электроснабжения контрольно-измерительных компонентов оборудования.

Определение и отличия

Во-первых, следует изначально решить один устоявшийся миф или противоречие. Многие не совсем опытные и квалифицированные «специалисты» часто путают его с кабелем типа ВВГ, считая их однотипными или модифицированными. Отчасти, способствует такому заблуждению сходная технология производства, структура жил, но на самом деле это совершенно разные по предназначению (сфере применения) продукты.

В первом случае, имеется распространенный кабель ВВГ, относящийся к группе силовых, то есть тех, которые используют для непосредственной передачи электроэнергии. За счет таких проводников организовывается подача напряжения на ключевые силовые, исполнительные механизмы оборудования.

Второй кабель – это вовсе не модернизация предыдущего, а полноценный самодостаточный продукт, который относится к категории контрольных. Главное его отличие от силового в том, что передаваемое низковольтное напряжение используется не для обеспечения работы узлов и механизмов, а для контроля за ней. Его применяют для соединения с пускорегулирующей арматурой, автоматикой, средствами релейной защиты и т. п.

Кроме этого существует ряд конструкционных отличий:

  1. Цветовая маркировка токопроводящих жил. Кабеля контрольные КВВГнг или КВВГЭнг имеют скрученные жилы. Каждая скрутка обязательно содержит счетную и направляющую жилы, изоляция которых имеет, соответственно, синий и красный цвет.
    Силовой кабель, напротив, состоит из отдельных элементов с разных по цвету изоляцией,
  2. Толщина изолирующего слоя. Согласно нормативным документам, контрольные кабеля КВВГнг, КВВГЭнг и другие имеют изоляцию меньшей толщины, нежели аналог по сечению силового типа. К примеру, для жилы 2,5 мм2, этот показатель составляет 0,7 мм и 0,8 мм, соответственно,
  3. Температура нагрева. Максимальный порог для силовых кабелей составляет 80ºС, тогда как у контрольных КВВГнг и КВВГЭнг он меньше – 70ºС,
  4. Эластичность. Этот параметр отвечает за способность изгибаться по ходу укладки. Для силового кабеля минимальный радиус составляет около 10 внешних диаметров, а для КВВГнг или КВВГЭнг – не менее 4.

Маркировка кабельной продукции

Те непонятные, на первый взгляд, обозначения, которые уже упоминались выше, имеют под собой четкое основание, поскольку определяют технические характеристики отдельных продуктов и область их возможного применения. Расшифровка аббревиатуры КВВГнг, КВВГЭнг следующая:

  • К – указывает на то, что это контрольный кабель,
  • В (первая) – означает, что жилы имеют поливинилхлоридную (ПВХ) изоляцию,
  • В (вторая) – используется оболочка из ПВХ,
  • Г – отсутствие защитного покрова,
  • Э – наличие экранированного шара из алюминиевой фольги,
  • НГ – внешняя оболочка из пластиката, не поддерживающего горение.

Также следует учесть, что поскольку вначале обозначение не стоит буква А (алюминий), то жилы медные.

Особенности конструкции, характеристики КВВГнг

Данный вид продукции используется для передачи переменного тока напряжением до 660 В и 100 Гц, а также постоянного – до 1000 В. Как следует из расшифровки, здесь используются медные токопроводящие жилы. Они могут объединяться в несколько концентрических скруток (одна поверх другой), с обязательным наличием в каждой из них счетной пары жил (красная и синяя изоляция). Их количество может варьироваться в зависимости от потребности, сечения (0,75…10 мм2), и составляет от 4 до 37 штук. Соответственно, наружный диаметр провода может находиться в пределах от 7,6 мм (для кабеля 4×0,75) до 25,3 мм (для 10×10). Последняя пара букв маркировки КВВГнг означает, что внешний слой имеет пониженную степень горючести. То есть, его можно использовать при повышенных требованиях пожарной безопасности.

Радиус изгиба кабелей с внешним диаметром до 10 мм составляет не менее 3D, а более крупных – 4D.

Кабеля типа КВВГнг используются для организации неподвижных соединений открытым способом. Допускается также укладка в траншее, но следует учитывать, что кабель не бронированный.

Особенности конструкции, характеристики КВВГЭнг

Данный вид продукции имеет те же технические характеристики по напряжению, что и предыдущий. Главным условием его применения являются повышенные требования пожарной безопасности, нераспространение пламени при групповом способе укладки кабелей. Условия для прокладки КВВГЭнг аналогичные – открыто, в коробах или туннелях.

В конструктивном плане КВВГЭнг состоит из следующих ключевых компонентов:

  1. Однопроволочные медные токопроводящие жилы,
  2. ПВХ изоляция жилы,
  3. ПВХ изоляция (обертка, пояс) скрутки,
  4. Экран (фольга из алюминия). В расшифровке обозначается, как Э,
  5. Внешний защитный слой из ПВХ. Как правило, используется шланг на базе пластиката НГП и т. п.

В отличие от КВВГнг, кабель типа КВВГЭнг имеет больший минимальный радиус изгиба, равный примерно 6D. Количество жил аналогично может составлять от 4 до 37 штук. При этом, максимальное сечение одной жилы составляет всего 6 мм2.

Кабеля типа КВВГнг и КВВГЭнг широко используются для организации контрольных линий, отвечающих за организацию проверки исправности и точности работы основного оборудования. Их удел – низковольтные линии, а изоляция более тонкая, что снижает общую стоимость в сравнении с силовыми аналогами. Он не является бронированным, поэтому следует соблюдать предписания по монтажу.

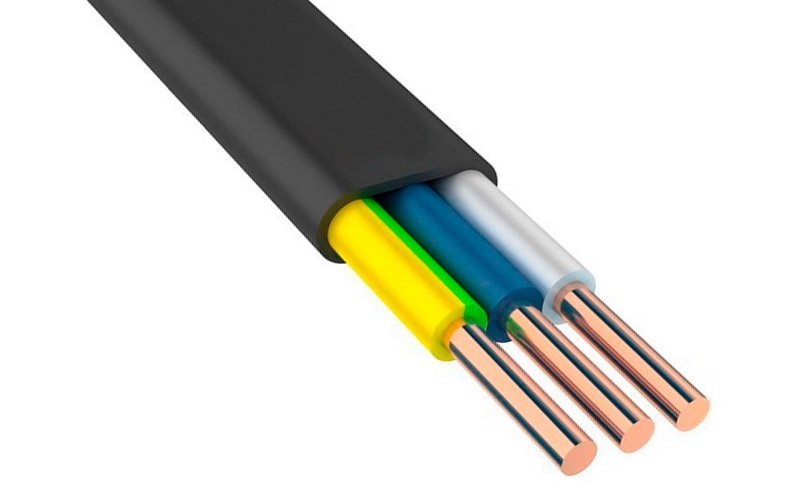

ВВГ — силовой Кабель

Кабели ВВГ предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0.66, 1 и и 6.0 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Кабели ВВГ предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. А также Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С. Кабели марки ВВГ не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 7.5 наружных диаметров.


токопроводящая жила — круглая из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной.
изоляция — поливинилхлоридный пластикат.
оболочка — светотермостойкий поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5, 6.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
срок службы — 30 лет.
ГОСТ — 16442-80.


Номенклатура кабеля марки ВВГ:

ВВГ 1х1,5

ВВГ 1х10

ВВГ 1х120

ВВГ 1х150

ВВГ 1х16

ВВГ 1х185

ВВГ 1х2,5

ВВГ 1х240

ВВГ 1х25

ВВГ 1х35

ВВГ 1х4

ВВГ 1х50

ВВГ 1х6

ВВГ 1х70

ВВГ 1х95

ВВГ 2х1,5

ВВГ 2х1,5+1х1

ВВГ 2х10

ВВГ 2х10+1х10

ВВГ 2х10+1х4

ВВГ 2х10+1х6

ВВГ 2х16

ВВГ 2х16+1х10

ВВГ 2х16+1х6

ВВГ 2х2,5

ВВГ 2х2,5+1х1,5

ВВГ 2х25

ВВГ 2х25+1х10

ВВГ 2х25+1х16

ВВГ 2х35

ВВГ 2х35+1х16

ВВГ 2х4

ВВГ 2х4+1х2,5

ВВГ 2х50

ВВГ 2х50+1х16

ВВГ 2х50+1х25

ВВГ 2х6

ВВГ 2х6+1х2,5

ВВГ 2х6+1х4

ВВГ 3х1,5

ВВГ 3х1,5+1х1

ВВГ 3х10

ВВГ 3х10+1х4

ВВГ 3х10+1х6

ВВГ 3х120

ВВГ 3х120+1х70

ВВГ 3х150

ВВГ 3х150+1х70

ВВГ 3х16

ВВГ 3х16+1х10

ВВГ 3х16+1х6

ВВГ 3х2,5

ВВГ 3х2,5+1х1,5

ВВГ 3х25

ВВГ 3х25+1х10

ВВГ 3х25+1х16

ВВГ 3х35

ВВГ 3х35+1х16

ВВГ 3х4

ВВГ 3х4+1х2,5

ВВГ 3х50

ВВГ 3х50+1х16

ВВГ 3х50+1х25

ВВГ 3х6

ВВГ 3х6+1х2,5

ВВГ 3х6+1х4

ВВГ 3х70

ВВГ 3х95

ВВГ 3х95+1х50

ВВГ 4х1,5

ВВГ 4х1,5+1х1

ВВГ 4х10

ВВГ 4х10+1х4

ВВГ 4х10+1х6

ВВГ 4х120

ВВГ 4х150

ВВГ 4х16

ВВГ 4х16+1х10

ВВГ 4х16+1х6

ВВГ 4х2,5

ВВГ 4х2,5+1х1,5

ВВГ 4х25

ВВГ 4х25+1х10

ВВГ 4х25+1х16

ВВГ 4х35

ВВГ 4х4

ВВГ 4х4+1х2,5

ВВГ 4х50

ВВГ 4х6

ВВГ 4х6+1х2,5

ВВГ 4х6+1х4

ВВГ 4х70

ВВГ 4х95

ВВГ 5х1,5

ВВГ 5х10

ВВГ 5х16

ВВГ 5х2,5

ВВГ 5х25

ВВГ 5х4

ВВГ 5х6


Основные конструктивные параметры кабеля — ВВГ

Число и номинальное сечение жил кабеля ВВГ, мм²Номинальное напряжение кабеля ВВГ, кВНоминальный наружный диаметр кабеля ВВГ, ммРасчётная масса кабеля ВВГ кг/км
1х1,50,664,9838,62
2х1,50,667,5673,97
2х1,5+1х10,667,9589,02
3х1,50,667,9593,74
3х1,5+1х10,669,22122,93
4х1,50,669,22127,64
4х1,5+1х10,669,97146,4
5х1,50,669,97151,11
1х2,50,665,3850,54
2х2,50,66 8,3698,95
2х2,5+1х1,50,669,41131,63
3х2,50,669,41140,96
3х2,5+1х1,50,6610,18164,84
4х2,50,6610,18174,16
4х2,5+1х1,50,6611,05198,99
5х2,50,6611,05208,31
1х40,666,0569,99
2х40,6610,3153,6
2х4+1х2,50,6610,85185,14
3х40,6610,85200,08
3х4+1х2,50,6611,8235,47
4х40,6611,8250,41
4х4+1х2,50,6612,86286,9
5х40,6612,86301,85
1х60,666,5692,03
2х60,6611,32201,12
2х6+1х40,6611,94248,56
2х6+1х2,50,6611,44228,28
3х60,6611,94267,08
3х6+1х40,6613,03319,25
3х6+1х2,50,6612,61299,61
4х60,6613,03337,76
4х6+1х40,6614,23391,07
4х6+1х2,50,6614,23376,12
5х60,6614,23409,58
1х100,667,75139,3
2х100,6613,7304,5
2х10+1х60,6613,86365,58
2х10+1х40,6613,7 345,2
3х100,6614,5411,67
3х10+1х60,6615,36480,18
3х10+1х40,6614,93456,4
4х100,6615,89525,32
4х10+1х60,6617,45602,39
4х10+1х40,6617,45583,87
5х100,6617,45640,92
1х160,669,9224,22
1х160,669,3213,04
2х160,6616,8461,95
2х160,6615,6435,95
2х16+1х100,6617,01562,22
2х16+1х100,6616,55546,36
2х16+1х60,6616,8521,71
2х16+1х6 0,6615,6495,78
3х160,6617,84633,71
3х160,6616,55600,69
3х16+1х100,6619,34761,68
3х16+1х100,6618,58734,9
3х16+1х60,6618,79715,03
3х16+1х60,6617,05664,68
4х160,6620,03831,75
4х160,6618,58789,22
4х16+1х100,6622,03956,71
4х16+1х100,6620,41910,98
4х16+1х60,6622,03918,18
4х16+1х60,6620,41872,45
5х160,6622,031015,51
5х160,6620,41 964,45
1х250,6611,59330,2
1х250,6610,8310,47
2х250,6620,58706,19
2х250,6619659,26
2х25+1х160,6621,87883,4
2х25+1х160,6620,17828,51
2х25+1х100,6620,58803,42
2х25+1х100,6619756,64
3х250,6621,87972,63
3х250,6620,17925,75
3х25+1х160,6624,51185,35
3х25+1х160,6622,21108,6
3х25+1х100,6622,561094,05
3х25+1х100,6620,791016,05
4х25 0,6624,51274,63
4х250,6622,21175,82
4х25+1х160,6626,991471,62
4х25+1х160,6624,861382,54
4х25+1х100,6626,991411,93
4х25+1х100,6624,861328,21
5х250,6626,991560,88
5х250,6624,861465,62
1х350,6612,73430,8
1х350,6611,8406,62
2х350,6622,86917,98
2х350,6621860,01
2х35+1х160,6623,151078,94
2х35+1х160,6621,261015,1
3х350,6624,72 1298,27
3х350,6622,321200,83
3х35+1х160,6626,281479,29
3х35+1х160,6624,131393,62
4х350,6627,251675,17
4х350,6625,011578,22
1х500,6614,65589,39
1х500,6613,5563,22
2х500,6627,11282,48
2х500,6624,81214,33
2х50+1х250,6627,451533,86
2х50+1х250,6625,121453,58
2х50+1х160,6627,11438,17
2х50+1х160,6624,81364,96
3х500,6628,851786,63
3х500,6626,381701,06
3х50+1х250,6630,712063,6
3х50+1х250,6628,061962,24
3х50+1х160,6629,781955,54
3х50+1х160,6627,221863,17
4х500,6631,882313,52
4х500,6629,112207,16
1х1,515,3843,09
2х1,518,3683,95
2х1,5+1х119,41113,59
3х1,519,41118,46
3х1,5+1х1110,18136,3
4х1,5110,18144,16
4х1,5+1х1111,05165,95
5х1,5111,05170,8
1х2,515,7855,34
2х2,519,76122,52
2х2,5+1х1,5110,27146,04
3х2,5110,27155,64
3х2,5+1х1,5111,15182,65
4х2,5111,15192,23
4х2,5+1х1,5112,13220,21
5х2,5112,13229,79
1х416,6578,16
2х4111,5173,3
2х4+1х2,5111,63203,08
3х4112,14225,31
3х4+1х2,5112,82260,06
4х4113,24281,53
4х4+1х2,5114,48322,49
5х4114,48339,22
1х617,16100,83
2х6112,52222,81
2х6+1х4113,23275,42
2х6+1х2,5112,66252,27
3х6113,23294,43
3х6+1х4114,47352,62
3х6+1х2,51 14330,32
4х6114,47371,63
4х6+1х4115,85431,35
4х6+1х2,5115,85414,61
5х6115,85450,36
1х1017,95142,64
2х10114,1312,73
2х10+1х10114,93386,22
2х10+1х4114,27359,29
3х10114,93422,17
3х10+1х6116,38502,58
3х10+1х4115,82476,46
4х10116,38538,52
4х10+1х6117,99620,78
4х10+1х4117,99601,76
5х10117,99 656,72
1х16110,1228,85
1х1619,5217,06
2х16117,2473,29
2х16116445,89
2х16+1х10117,41575,36
2х16+1х10116,98557,89
2х16+1х6117,2536,64
2х16+1х6116,2511,87
3х16118,67664,18
3х16116,98612,51
3х16+1х10119,8778,18
3х16+1х10119,07749,96
3х16+1х6119,23733,71
3х16+1х6118,42704,52
4х16120,51849,58
4х16119,07804,59
4х16+1х10122,57977,48
4х16+1х10120,95929,09
4х16+1х6122,57941,54
4х16+1х6120,95893,15
5х16122,571038,05
5х16120,41979,58
1х25111,79335,62
1х25111315,1
2х25120,98719,02
2х25119,4670,35
2х25+1х16122,3899,58
2х25+1х16120,6842,32
2х25+1х10120,98818
2х25+1х10119,4769,48
3х25 122,3989,49
3х25119913,64
3х25+1х16124,981206,39
3х25+1х16122,21106,5
3х25+1х101231069,8
3х25+1х10121,241032,42
4х25124,981296,32
4х25122,681193,76
4х25+1х16127,531497,35
4х25+1х16125,41404,28
4х25+1х10127,531436,78
4х25+1х10125,41349,65
5х25127,531587,25
5х25125,41487,86
1х35112,93436,76
1х351 12411,67
2х35123,26932,06
2х35121,4872,1
2х35+1х16123,961117,28
2х35+1х16121,671079,43
3х35125,151317,23
3х35122,751216,51
3х35+1х16126,741501,56
3х35+1х16124,591412,39
4х35127,731699,1
4х35125,491598,35
1х50114,85596,25
1х50113,7568,96
2х50127,51299,08
2х50125,21228,5
2х50+1х25127,86 1553,98
2х50+1х25125,521470,33
2х50+1х16127,51457,37
2х50+1х16125,21381,16
3х50129,281808,56
3х50126,811719,48
3х50+1х25131,172089,58
3х50+1х25128,521983,94
3х50+1х16130,231980,48
3х50+1х16127,661883,82
4х50132,362341,33
4х50129,592230,37
1х70116,45786,4
1х95118,951073,42
1х120120,471304,31
1х150122,28 1593,27
1х185124,771989,98
1х240127,762571,01
3х70130,832378,42
3х95134,823171,05
3х120137,423899,5
3х150140,844797,07
4х70135,663156,99
4х95139,844170,62
4х120142,845137,31
4х150147,216370,71
3х95+1х50138,243711,47
3х120+1х70141,184622,94
3х150+1х70145,535566,58

Расшифровка кабельных аббревиатур

Расшифровка аббревиатур отечественного кабеля


Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий

Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS

Кабель с БПИ (бумажно-поясной изоляцией)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)

Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

Контрольный кабель

К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран

Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

Телефонный кабель

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг

Подвесные провода

А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом

КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией. 1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля


Силовой кабель

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный

Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY

FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011

F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

Контрольный кабель

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

Аббревиатуры: YSLY, LiYCY

Кабель передачи данных «витая пара»

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Аббревиатуры: UTP, FTP, S-FTP, S-STP

Телефонный кабель и кабель для пожарной сигнализации

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Аббревиатуры: J-Y(St)Y, J-H(St)H

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Аббревиатуры: NHXHX FE 180, NHXCHX FE 180

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Аббревиатуры: H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы

Кабели: Контрольные и Сигнальные (КВВГ, МКШ, МКЭШ) – CS-CS.

Net: Лаборатория Электрошамана

Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ

Этот пост составлен из двух постов: когда-то в 2012 году (21.10.2012) я написал пост про кабели КВВГ, а потом, в 2016 году — отдельно пост-заметку про кабели МКЭШ. В те времена я эти кабели использовал постольку поскольку, и информации было мало.
Сейчас я слил эти посты в один, слил комментарии с двух постов вместе и добавил новые фотки и подробную инфу! А продолжу я эти посты ещё двумя постами — про гибкие силовые кабели и про кабели для RS-485.
Дата поста изменена на 2019 год, чтобы все увидели этот пост и перечитали его. Вставлены ссылки на посты про расключение кнопок управления светом, примеры применения кабелей. Старые фотки от 2012 и 2016 года оставлены по ходу повествования =)

История этих постов уходит корнями в далёкое детство: я очень любил гибкие круглые кабели, в которых много жил и постоянно их искал. Мне не нравились телефонные кабели, так как проводки там были тонкие и неудобные, а любил я кабели с гибкими жилами.

Это всё — лирика! Но где у нас в щитах или электрике квартир/коттеджей нужны кабели с большим числом жил? А для того, чтобы передавать много сигналов в щиты! Вообще, к поиску кабелей с большим числом жил я пришёл тогда, когда мне понадобилось подключать кнопки для импульсных реле и захотелось сделать кабель, в котором одна жила — общая (фаза на кнопки), а остальные жилы — сигналы от этих кнопок (про это сначала почитайте пост про подключение импульсных реле, а потом пост про кнопки для них).

Обычные кабели для электропроводки выпускаются на 2, 3, 4, 5 жил. Складские позиции обычно на 3 и 5 жил. А вот шо делать, когда тебе надо 7 или больше жил? Вот тогда-то на помощь приходят многожильные кабели, у которых можно найти 3, 5, 7, 10, 14 жил (это чаще всего стандартный ряд числа жил). Я захотел поделить их на две группы: силовые и управления, потому что кабели разных марок и типов имеют разный ряд сечений жил. Например, хрен вы найдёте МКШ с жилами на 2,5 квадрата (или он будет дико заказной). С другой стороны кабель КГВВ с жилами на 2,5 или 4 квадрата найти можно!

Поехали разбираться!

1. Типы и терминология жил кабелей. Ещё раз, последний, чтобы никто не запутался.

И разбираться мы сначала будем с мать её терминологией. Честно сказать? За эти годы вы меня с ней достали, поэтому я в последний раз напишу про разницу между «одножильный-многожильный», а потом буду за незнание этого пиздить =)

Одножильный кабель или провод — это значит, что внутри него есть всего один проводник. Одна штука, одна жила. А многожильный — когда жил (отдельных проводов) внутри — больше одной. То есть, вот ЭТО вот:

Красивый срез кабеля 1х630

Это одножильный кабель. Сечением 1х630 квадратов (это из поста про толстые кабели). А кабель хотя бы в 2х1,5 — из двух жил — это многожильный кабель.

А то, что все называют «одножильным» и «многожильным» правильно называется однопроволочным и многопроволочным. Лучше говорите жаргонно: жёсткая жила и мягкая жила, и не пытайтесь выпендриваться терминами, если не до конца в них разбираетесь =)

2.
Многожильные кабели. Нафига они нужны и почему я начал ими пользоваться.

Вернусь к тому, с чего начинал этот пост: зачем нужны кабели с большим числом жил? Где их можно и удобно применять? Давайте подумаем и выпишем разные варианты, объединять которые будет то, что один кабель с большим числом жил всегда будет занимать меньше места, чем несколько кабелей с меньшим числом жил.

Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ (вид сзади)

Во-первых, как кабели управления светом — кнопками для импульсных реле/ПЛК. Когда мы монтировали огромную квартиру (ссылки на посты: Раз и Два и Три), в которой было по 5 кнопок управления светом в каждой комнате (и ещё и в нескольких местах), то вот там эти кнопки очень удобно завелись на кабель КВВГ 7х1,5: одна жила была общей, а остальные шесть жил шли на 5 кнопок (одна в резерве).

Вот схема разводки с той квартиры:

Схема-пример использования кабеля КВВГ для подключения 5 кнопок

Причём в зависимости от того, как защищается эта линия кнопок внутри щита, кабель можно брать с сечениями на 1,5 квадрата (под автомат на 10А, которым сразу и цепи управления и линии света защищаются), а можно защитить кабель управления клеммой с предохранителем и взять его на 0,5 квадрата.

Во-вторых, такие кабели удобны для подключения всякого оборудования, для которого требуется нестандартное число жил и сечение. Ну хотя бы FAR’овских кранов, у которых пять жил (управление + концевик открытия). Там достаточно кабеля 5х0,75 — но силовые кабели ВВГ выпускаются минимум на 1,5 квадрата. И если вам не хочется тянуть толстый кабель — поищите его среди КВВГ/МКШ.

Другой пример — фанкойлы (вон из поста про щит на KNX на Пречистенку). На этот фанкойл надо передать питание вентилятора (L питание, L Скорость 1, L Скорость 2, L Скорость 3, N, PE) и управление магистральным клапаном хладогента (L открыть, L закрыть). Изначально проектанты накидали сюда аж три кабеля по 5х2,5 жил (зачем — хер знает), а я уложил это всё в один КВВГ 7х1,5.

В-третьих, хитрое применение кабелей КВВГ я выдумал, когда придумывал проект для управления светом в дачном доме. Там были комнаты, в которых было много групп света, но все эти группы были малонагруженные: вся комната висела на одном автомате на 10А.

Что можно было сделать (про эту фишку я подробно рассказывал в посте про кнопки для импульсных реле)? А сделать магистральный кабель на базе КВВГ таким образом, чтобы упаковать туда фазы после импульсных реле, общий ноль и PE (мы можем это сделать ТОЛЬКО если все эти импульсные реле висят на одном автомате), протащить такой кабель от щита до помещения, а потом там через необслуживаемую распаечную коробку развести его на отдельные кабели 3х1,5 до светильников так, как если бы они из щита такими и пришли. Такое решение сильно экономит в деньгах и в месте в трассах, которое занимают кабели.

ОЧЕНЬ ВАЖНО!!! Такие извращения, когда в один кабель упаковывается несколько разных сигналов, следует применять только тогда, когда этот кабель целиком отключается одним автоматом в щите. Это диктуется правилами безопасности: весь кабель должен отключаться целиком, не должно быть такого, что часть жил кабеля питается от одного автомата, а часть — от другого (как было в этом гребаном примере).

В-четвёртых, такие кабели бывают экранированными. Поэтому ими удобно подключать разные датчики (температуры или давления — в будущем посте я расскажу про такой щит). В этом случае нам удобно взять гибкий кабель МКЭШ (с экраном) небольшого сечения (на 0,5 или даже на 0,35 кв.мм) и изящно протащить его до датчика.

3. Кабели КВВГ (и их производные). Счёт и обозначение жил кабелей.

Начинаем с кабелей КВВГ. Сейчас есть все их модификации, которые такие же как у силовых кабелей: КВВГ, КВВГнг, КВВГ(А)нг-LS. Это кабели, которые называются контрольными, потому что у них может быть большое число жил (от 4 до 37 штук). Жилы — однопроволочные (жёсткие), сечения от 0,75 до 2,5 кв.мм. Чаще всего в наличии бывают кабели с жилами на 1,5 квадрата, а найти 0,75 уже тяжелее (по отзывам заказчиков, которым я закладывал такие кабели в проект).

Я отношу этот кабель к силовым, потому что он имеет жёсткие жилы и рассчитан на напряжение до 600 вольт. То есть, гонять по нему 230V и использовать его в стационарной проводке — прям милое дело! И тут как раз нам на руку его однопроволочные жилы: затащил его на клеммы в щите — и не паришься. Ну или воткнул его в контакты кнопок света — и тоже не паришься.

В промке этот кабель любят на всяких подстанциях: ими удобно подключать приводы или измерительные цепи. Где-то у меня валялась фотка щита управления то ли выключателем, то ли разъединителем (то ли ещё чем) — и вот там ясно видны КВВГхи. Если нужно — то такие кабели выпускаются ещё и с экранированием (обозначение «КВВГЭ«).

Первое, с чем я столкнулся, когда купил КВВГ для своего первого проекта — это то, что у него совсем другая логика обозначения жил. В обычных силовых кабелях (на 3 и 5 жил) жилы всегда обозначаются цветом: или вся жила красится, или на ней делается цветная полоска. С этим всё понятно: этого требует стандарт на силовые кабели — там надо чётко определять, где фазы (фаза), где ноль и где PE.

А вот во всех контрольных или монтажных кабелях совсем другая система обозначений! Я сейчас про неё расскажу! Вот вам фотка двух кабелей КВВГ. У одного жилы разноцветные (и вы могли бы ожидать именно этого), а у другого — якобы ошибка, всего две цветные жилы, а остальные белые и прозванивай их как хочешь.

Кабели КВВГ и КВВГ-нг 7×1.5 кв.мм

Ошибка? Нет! Это не ошибка! И не происки заводов или каких-нить успешных менеджеров. И даже не махинации вида «во, осталось дохрена белого провода, ща мы его весь на КВВГ спустим, похер, прозвонят как-нибудь»… =) Причём всё это вообще зависит от завода и даже от партии кабеля. Некоторые заводы всегда делают цветные жилы, а некоторые то херачат цветные + белые, а то цветные + красные или ещё хрен какие (особенный треш твоорится с цветами у МКШ).

Это всё-таки не ошибка — а специальная система обозначений жил! И любой монтажник этот самый КВВГ с белыми жилами расключит и даже ничего не удивится! Вот помните многопарные кабели типа «Витая пара»? Там каждая пара имела свой цвет, а группы пар тоже имели свой цвет. А цвет обозначал порядковый номер пары или группы пар. Надо было помнить пять цветов — и мы могли точно определить номера пар и групп.

А в многожильных кабелях типа КВВГ, МКШ/МКЭШ (и забегая вперёд — кабелях типа КГВВ, РПШ) тоже есть счёт: жилы считаются по кругу! Поэтому нам надо всего лишь знать начало и направление круга — и для этого достаточно двух цветных жил в кабеле!

Давайте разберём простой пример на тех двух кабелях из фотки выше (от 2012 года). Смотрите на левый кабель на срезе:

Вид среза кабелей КВВГ и КВВГ-нг

Видите, как расположены жилы? Есть внешний круг из шести штук и одна жила в центре. Вот берём и считаем по кругу в любом направдении, какое нам нравится. Например, так:

  • Красный = первая;
  • Первый белый после красного = вторая;
  • Второй белый = третья;
  • Третий белый = четвёртая;
  • Четвёртый белый = пятая;
  • Синий = шестая.

Ну а центральная — седьмая, она в центре и легко находится. Считать так можно хоть по часовой, хоть против часовой стрелке. А если в кабеле будет больше чем семь жил, то таких кругов будет несколько — они будут вложены друг в друга.

Зацените новую фотку. Слева на ней КВВГнг 10х1,5. Тут видны два круга: восемь штук снаружи и две в центре. Считаем так же: зелёная, жёлтая и пошли по часовой. А справа — кабель другого завода (7х1,5), в котором с завода все жилы сразу цветные.

Кабели КВВГ на 7 и 10 жил разных заводов (счёт жил кабеля)

Не ждите стандартных цветов: здесь важен просто номер жилы, а не PE или L/N, потому что кабель предполагается использовать как контрольный. Поэтому когда вы его монтируете, вам надо пометить жилы таким образом, чтобы другие монтажники могли после вас в них разобраться.

Для пометок можно использовать бирки, цветные термоусадки или чёрточки на жилах (если они белые — то чёрным маркером): чёрточка ставится по номеру жилы (такой способ использовали в старые времена). Вот примерчик на том же кабеле в десять жил:

Пример маркировки жил кабеля чёрточками

Ну а совсем близко от себя вы можете встретить кабели КВВГ в подключении светофоров! =) Вот я в 2012ом году фоткал временное подключение светофора на Шоссе Энтузиастов:

Применение кабеля КВВГ в светофорах

Народ тут атжог на WAGO — сращивал несколько КВВГ между собой, потому что в этот момент там перестраивали переходы и временно переносили светофоры.

Применение кабеля КВВГ в светофорах

4. Кабели типа МКШ/МКЭШ и их применение.

Теперь переходим к кабелям МКШ/МКЭШ (экранированные). Они у нас значатся как межблочные монтажные, но их охрененно применять как кабели для подключения всяких хреновин с небольшими токами. У МКШ/МКЭШ не будет больших сечений (максимум около 0,75..1,5 кв.мм), зато есть более мелкие, чем у КВВГ. Например на 0,35 и 0,5 кв.мм. Число жил — до 14ти штук. Рабочее напряжение — до 500 вольт (то есть, гонять сетевое 230V можно легко и без проблем). Жилы — гибкие (многопроволочные).

Самое главное их достоинство — гибкость. Из такого кабеля можно сделать какой-нить шлейфик управления для домашних поделок или какой-то техники, подключить датчики или какие-нибудь сервоприводы: кабель же можно взять небольшого сечения, и он будет небольшого диаметра, а гибкие жилы можно вообще облудить и припаять.

Как только я стал уходить с обычных импульсных реле, которые я защищал автоматом на 10А и использовал из-за этого кабели на 1,5 кв.мм, на ПЛК и Logo, то я стал использовать кабели типа МКШ для линий кнопок света, чтобы эти кабели занимали меньше места в кабельных трассах.

Так как кабели имеют гибкие жилы, то если мы втыкаем их в пружинные контакты кнопок/выключателей, то эти жилы надо обжать наконечниками НШВИ (для UNICA) или НШВ (без юбочек) для тех серий выключателей и кнопок, куда НШВИ из-за своей юбочки не довлазят.

Применение кабелей МКШ для расключения кнопок управления светом по квартире (через импульсные реле / ПЛК / Logo)

С цветами у МКШ ещё большее раздолбайство и трешак, чем у КВВГ. Вот зацените три штуки кабелей. Все на пять жил, но цвета совсем разные =))

Кабели МКШ 5х0,5..0,75 и разные по цвету жилы (это нормально)

Но правило подсчёта жил кабелей — то же самое. Вот тут на срезе это хорошо можно увидеть. Снова берём последовательность, например, по часовой стрелке — и панеслась: чёрный, синий, далее…; жёлтый, зелёный, далее…; белый, жёлтый, далее…

Счёт проводов в кабелях МКШ/МКЭШ/КВВГ и прочих подобных

Мы монтировали один щит, кабели под который надо было найти срочно — их пришлось собирать разных партий и разных заводов из наличия. Так вот один раз (я такого никогда не видел) мне попался МКШ, в котором жилы имели свивку в пары и по этим парам их и надо было определять:

Интересный кабель МКШ/МКЭШ, в котором жилы скручены попарно

Кабели МКЭШ точно такие же как и МКШ, но с экраном вокруг кабеля. То есть по ним можно передавать чувствительные сигналы. Или наоборот — делать так, чтобы сигналы из этого кабеля не создавали помех другим. Ну, конечно же, экран не панацея от всего подряд. Мне вон ща на мыло чувак написал о том, как ему КВВГЭ для управления сервозадвижкой экранировать от насоса с напряжением в 6 кВ. Блин, да никак. Разносить кабели и пиздец… =)

Вот образцы кабелей МКЭШ с разным числом жил и партий (опять же напоминаю, что цвета жил всегда отличаются и вон — некоторые заводы делают разноцветные жилы).

Кабели МКЭШ (экранированые), аналогичные кабелям МКШ

В щите котельной в Папушево, про который я расскажу в будущих постах, я использовал МКЭШ для датчиков температуры и давления по котельной. Эти датчики имели контакт экрана или PE, и со стороны датчиков я подключал экран МКЭШ к этим контактам.

А со стороны щита разделал МКЭШ таким вот образом: выпустил экраны назад и надел на это место термоусадку. Потом я подключил эти экраны на клеммы PE, которые специально для этого поставил в щит.

Вывод экрана кабелей МКЭШ внутри щита при подключении

В 2016 году я собирал щит на ОВЕНе, и там у меня возникла задачка прокинуть измерения параметров сети через место в щите, в котором навалом сигналов управления 0..10V с ПЛК. Я подумал — и купил МЭКШ 10х0,75. Сейчас вставлю кусочек того поста.

Кабель МКЭШ 10×0,75

Решил я по приколу заморочиться. Собираю я, значит тот самый щит на ОВЕНе, про который уже упоминал — как я там всякие монтажные хитрости применял — и в этом щите у меня есть небольшой блок клемм, на который выведены сигналы с ввода сети и с трансформаторов тока. Чтобы ПЛК мог получать данные о потреблении и чего-нибудь с ними делать. Но ввод сети у меня находится сверху щита. А ПЛК — снизу. И ещё рядом с этим модулем ввода параметров сети (так называется штуковина, которая всё меряет и по RS-485 в ПЛК отдаёт) стоит модуль ввода температур.

Ну и как-то стало мне скучно тащить пучок измерительных хвостов через весь щит вместе со всякими сигнальными. И стал я думать, как аудиофил — может экранировать чем-то? Или жгут какой выдумать? А потом стал искать какой-нибудь кабель, который мог бы мне подойти: иметь 10 жил, экран и быть рассчитан на сетевое напряжение. Все слаботочные провода и кабели я отмёл — там рабочее напряжение не то. КВВГ отмёл, потому что уж очень толстый на 10 жил и ещё и моножильный, а мне хотелось красивые гибкие проводки иметь. И нашёл — МКЭШ. Взял МКЭШ 10×0,75. Диаметр он имеет около 11 мм, и по всем документам расчитан на 500 вольт аж до 400 Гц. Что все мои запасы измериловки покрывает с огромным запасом!

Сегодня сгонял в «Электромонтаж», купил там кусок в 4 метра и начал с ним развлекаться. Срезал, зачистил, посмотрел как он устроен. Экран там сделан очень хорошо — честной оплёткой как в советском коаксиале типа РК-75, а не какой-нибудь фольгой. Провода внутри имеют адскую изоляцию, и наружняя оболочка тоже.

Кабель МКЭШ 10×0,75 (вид сзади)

Фотка тут плохая, но мы снова видим два круга из жил. Каждый круг имеет две цветные жилы (тут красная и жёлтая), и снова всё считаем по кругу.

Разделал я его хитро. Расплёл весь экран, скрутил его проволочки, одел их в тонкую термоусадку, а потом прессанул на неё наконечник ТМЛ. А после этого весь хвост кабеля одел в ещё одну термоусадку. В итоге я закрепил его около своего блока клемм для измерений:

Кабель МКЭШ 10×0,75 и щит автоматики (контроль ввода сети)

А в нижнюю часть щита я опустил его внутри WR-профиля: так как это кабель, а не отдельные проводочки, то мы его можем в металл уложить так, как будто он в металлическом лотке проходит.

Кабель МКЭШ 10×0,75 и его прокладка за WR-Рамой

Около измерительного модуля я его вывел в самом-самом низу перфокороба — он не помешает всяким мелким проводам в нём проходить. А дальше я его доподключу тогда, когда буду маркировку печатать на провода, потому что сам кабель тоже надо будет прозванивать и маркировать.

Кабель МКЭШ 10×0,75 и модуль ввода параметров сети ОВЕН МЭ110-220.

Вот такое вот небольшое открытие. Кабель мне понравился и обрадовал! Если не найду ничего тоньше по диаметру — то куплю его 2х0,5 и разведу им аналоговые сигналы 0..10V.

…а наглая кошара начала жрать образец кабеля. Очень её часть медного экрана пропёрла.

Кабель МКЭШ и наглая кошара

Нажралась и задрыхла, сволочь. А потом опять небось блеванёт =) Задолбала она! =)

Кабель МКЭШ и наглая кошара

Дополнение от 2019 про кошару. Эта ТВАРЬ обгрызла второй кошке все усы, зассала и заблевала всё что можно, потом сожрала тапки, а потом сожрала кусок ПОДОДЕЯЛЬНИКА!!! Причём он так нормально ей зашёл — нигде никаких блевочков, полная тишь и гладь.

Кошка сожрала часть пододеяльника!

После этого её окрестили супер-офтальмусом и отдали туда же, откудова взяли — пускай другие дураки с ней возятся. Не заводите никогда ебанутых кошек! Если хотите — я как-нить ещё через N или M лет выложу на ЮТубчик нарезку про этого офтальмуса, мать её!

На этом — всё! В следующих постах (выпущу через пару дней) расскажу про многожильные силовые кабели и кабели для RS-485.

Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Виды и устройство

Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

Обычное исполнение ВВГ кабеля:
  • Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
  • Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
  • Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
  • Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:
  • Круглые.
  • Плоские.
Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:
  • ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
  • ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
  • ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
  • ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы
В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
  • Круглый.
  • Плоский.
  • Треугольный.
  • Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля
  • Огнестойкость не ниже 180 минут.
  • Допускаемая температура нагревания при:
    — перегрузке +90 градусов;
    — нормальном режиме +70 градусов;
    — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
  • Допустимый изгиб ограничен:
    — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
    — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
  • Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
  • Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.

Похожие темы:

КВВГ, КВВГЗ, КВВГЭ, КВББШВ

Область применения и назначение

Кабели предназначены для стационарного подключения к электрическим приборам, аппаратам, клеммным узлам электрических распределительных устройств номинальным переменным напряжением до 660 в частотах до 100 Гц или постоянным напряжением до 1000 В.

Кабель КВВГ

применяется для прокладки в помещениях, каналах, туннелях, в агрессивных средах, при отсутствии механических нагрузок на кабель.

Кабель Кввге

применяется для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, в агрессивной среде и необходимости защиты электрических цепей от воздействия внешних электрических полей.

Кабель марки квбшв применяется для прокладки в помещениях, каналах, туннелях в агрессивных средах и в местах, подверженных блуждающим токам, если кабель не подвергался значительным растягивающим усилиям.

Кабель КВВГЗ используется для электроустановок, требующих ввода кабельных вводов.

Класс пожарной опасности по НАЦИОНАЛЬНОМУ СТАНДАРТУ КАЧЕСТВА 31565 п.1.8.2.5.4.

Технические характеристики
Армированные кабели
Номинальное напряжение, кВ

0,66

Температура окружающей среды при эксплуатации кабеля, ° С

из — 50

до + 50

Минимальный радиус изгиба, диаметры кабеля

при монтаже без предварительного нагрева при температуре окружающей среды не менее -7 ° не менее 10
небронированная, при -15 ° С

не менее 6

наружный диаметр до 10 мм включительно

не менее 3

наружный диаметр до 10 мм до 25 мм
включительно при прокладке не менее 0 ° С

не менее 4
Долговременно допустимая температура нагрева активной зоны при эксплуатации, ° С

+ 70

СЕК.

gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Укажите свой трафик, обновив свой пользовательский агент, включив в него информацию о компании.

Для лучших практик по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected] gov.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.5dfd733e.1628711307.d672479

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC. gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Силовые кабели с ПВХ изоляцией

ПВХ изолированные силовые кабели

Силовой с изоляцией из ПВХ кабели FKS Jagodina изготавливаются по всем всемирно известные стандарты: JUS, VDE, BS, GOST, NFC, IEC, площадь сечения от 1,5 до 630 мм 2 .
Поливинилхлоридные компаунды в настоящее время используются для изоляции кабелей. и шнуры номинальным напряжением до 6/10 кВ и постоянная рабочая температура проводника составляет 70, 85 и 105 o C.
Силовые кабели с ПВХ изоляцией могут использоваться в местах с температурой окружающей среды от -40 до O C к +55 O C.
Все силовые кабели с ПВХ изоляцией производятся ФКС Ягодина имеют на ножнах, кроме произвела впечатление марка производителя СВЕПЛАСТ.

с ПВХ изоляцией силовые кабели на номинальное напряжение 1 кВ
согласно JUS, VDE, BS, ГОСТ.Все кабели обработаны медью и алюминием.

JUS VDE BS ГОСТ
ПП 00 NYY ПВХ / ПВХ ВВГ, КВВГ ПВХ изоляция, Оболочка из ПВХ, небронированный кабель
ПП 40, ПП 40-А NYCY, NYCWY ПВХ / ПВХ-S КВВГ $ ПВХ изоляция, Оболочка из ПВХ с концентрически проложенной жилой, небронированный кабель
ПП 41, ПП 41-А NYBY ПВХ / ДТА / ПВХ VBbV, ВВБГ, ВВБ ПВХ изоляция, Оболочка ПВХ, двойной стальной армированный кабель
ПП 44, ПП 44-А NYRGY ПВХ / SWA / ПВХ ПВХ изоляция, Оболочка из ПВХ, оцинкованная круглая стальная проволока, армированная кабель
ПП 45, ПП 45-А NYFGY ПВХ / SWA / ПВХ ПВХ изоляция, Оболочка из ПВХ, плоская оцинкованная стальная проволока, армированная кабель
PHP 48 ПВХ изоляция, Оболочка из ПВХ, электрически защищенная для каждой жилы, небронированный кабель
PHP 81 ПВХ изоляция, Оболочка из ПВХ, электрически защищенная для каждой жилы, двойные стальные ленты армированный трос

с ПВХ изоляцией силовые кабели на номинальное напряжение 6 и 10 кВ. .

PP 41, PP 44, PP 45, PHP 48, PHP 81, 84 филиппинских песо, 85

филиппинских песо

Сигнал и контрольные кабели с ПВХ изоляцией на номинальное напряжение 1 кВ:

PP 00, PP 41, PP 45, PO 13

Самостоятельная поддержка кабели:

PP 00/0 и PP 00/0-A ПВХ изоляция, Оболочка из ПВХ со стальной опорной лентой, покрытой

Кабели нефтепромысловые тип:

КПБП и КПБК класс 90 и 120 C

с ПВХ изоляцией кабели и гибкие шнуры:

P, P / M, P / F, P / J, P / FJ, P / L ПВХ изоляция, проводник
PP, PP / R, PP / u, PP / O, PP / O-A, PP / L, PP / J ПВХ изоляция, Оболочка из ПВХ, проводник
AP, AP (CZ), AP / V
SP / V, SP, SP / J, SP / T
P / FJ

Кабели с HFFR изоляция и оболочка.

Кабели для конкретные направления в шахтах, на складах и др. округ.

Остатки кабельной продукции AVVG, acwg, AR, VVG, KVVG, KG, ASBG, AASW

Тип предложения: продажаОпубликовано: 27.02.2015

название кадры
Кабель AVVG 2×2,5 м
Кабель AVVG hm
Кабель AVVG 2×4 м
Кабель AVVG h 960m
Кабель AVVG hm
Кабель AVVG h 110м
Кабель AVVG 3×4 100м
Кабель AVVG 3×4 + 1×2,5 84VG
4×2,5 730м
Кабель AVVG hm
Кабель acwg 10×2,5 м
Кабель acwg hm
Кабель acwg h, 5 м
Кабель acwg h, 5 м
Кабель acwg h, 5 240м
Кабель acwg 4×2,5 м
Кабель acwg 4×4 150 м
Кабель acwg h, 1911 м 5
Кабель acwg h 375m
Кабель acwg h 120 м
Кабель APvVng h / 16 10 кВ м
Кабель ASBG-6 hm
Кабель ASBG-6 hm
Провод AR 4 м
Провод AR 16 м
Провод АР 2,5 343м
Кабель ВВГ h, 5 240м
Кабель ВВГ 4х2,5 70м
Кабель ВВГ 5х2,5 110м
Кабель КВВГ h, 5 140м
Кабель КВВГ 14х1 120м
Кабель КВВГ 14х1,5 110м
Кабель КВВГ 4×1 м
Кабель KVVG 4×1,5 135м
Кабель KVVG 5×1,5 м
Кабель KVVG h, 90M 5
Кабель Cwgg h, 5 м
Кабель KG h, 5 50м
Кабель XP HH, 2 2500м
Кабель PRC h, 5 2 30м
Провод PSW 4×0,4 м
Провод TRD 2×0,4 82м

Что такое cookie?

Cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт.Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

Вверх

К сожалению, запрашиваемая страница не найдена.

Мы записали эту ошибку (404), чтобы помочь нам исправить проблему.
Вы можете попробовать еще раз, используя один из инструментов ниже.
Индекс загрузки программного обеспечения
Вернуться на предыдущую страницу
Карта сайта
Каталог продукции
Чтобы найти для вашей страницы, попробуйте нашу функцию поиска.
AllTechnology NetworkPartnerNetwork (только общедоступная) Видео и мультимедиа Уточнить поиск

RSS | Юридические уведомления и условия использования | Заявление о конфиденциальности
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
