Важно! Измерения проводят в разных точках помещения, поскольку показатели могут отличаться. При сильных расхождениях рекомендуется изменить схему расположения светильников.

Отражение поверхностей

В понятие освещённости рабочих мест и норм освещённости входит и отражение света от поверхностей. Офисная мебель, особенно столы, не должна бликовать и создавать световые помехи. Рядом с рабочими местами не должно быть никаких отражающих поверхностей – полированных и металлических предметов. Определять степень вреда для здоровья от бликующих поверхностей должен инженер по охране труда.

Индекс цветопередачи

Индекс цветопередачи – это влияние лампы на восприятие окружающего пространства. В зависимости от особенностей цвета, которые даёт лампа, она может искажать цвета и влиять на настроение работника. Этот параметр маркируют на упаковке как цветовую температуру.

Наиболее комфортна для человека температура от 3000 до 5000К – это интенсивность освещения солнца от восхода до полудня. Именно такие лампы лучшим образом влияют на работоспособность на производстве. Более высокая цветовая температура соответствует солнечным лучам, пробивающимся через тучи, или яркому северному небу, т. е. даёт рассеянный, но очень яркий свет, который плохо освещает рабочее пространство и вызывает дискомфорт.

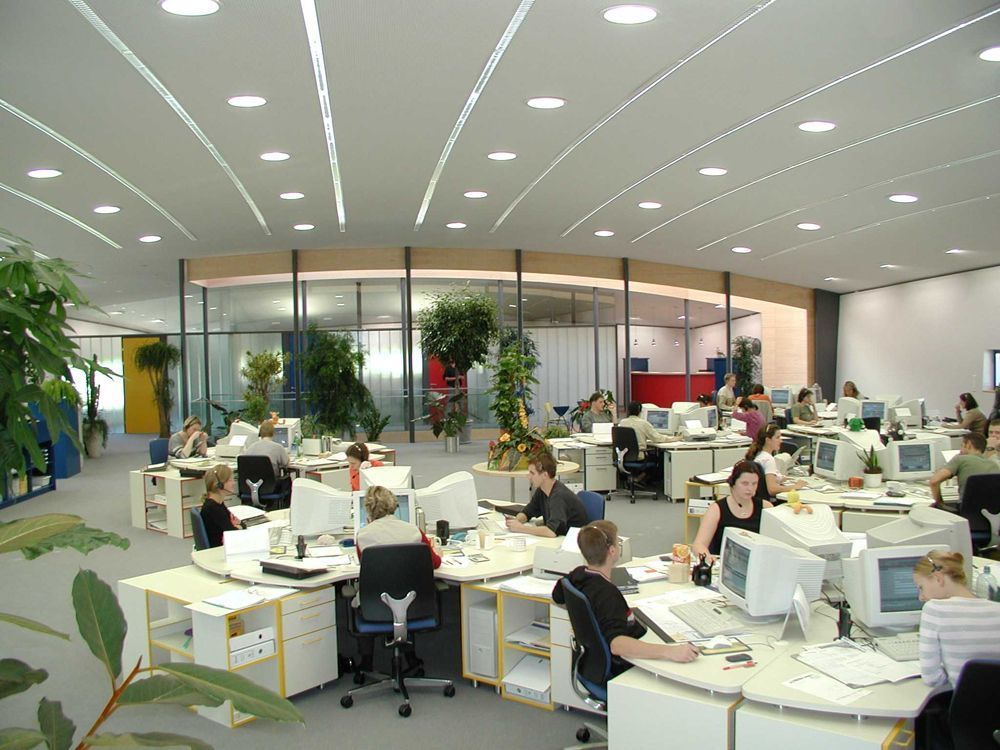

Как стоит размещать осветительные приборы над столом

Идеальный вариант – когда свет падает прямо сверху. Тогда не создаётся никакой дополнительной тени от головы и рук человека. Поэтому в школах и офисах ставят потолочные светильники на равном расстоянии друг от друга – тогда все оказываются в равных условиях. Настольный светильник тоже стоит располагать повыше.

Нормы освещения предприятий бытового обслуживания населения

СНиП варьируются для разных предприятий. Например, в магазине освещение должно быть 300Лк на кассе и 400Лк в залах самообслуживания. Для швейных предприятий требования выше – до 600Лк с обязательными индивидуальными настольными лампами. Автосервисы требуют 200-300Лк в зависимости от вида работ.

Света должно быть достаточно

Нормы освещения детских дошкольных учреждений

К детским садам предъявляются требования, близкие к таковым для жилого помещения. Норма – это 200-300Лк в игровых комнатах и помещениях для занятий, а в спальнях – до 75Лк или меньше. Полную темноту в комнатах для дневного сна обеспечивать не обязательно. Школьники, если занимаются при искусственном свете, должны соблюдать норму в 300Лк.

Куда обращаться при выявлении нарушения: пошаговая инструкция

Существует три способа защитить свои права, если в офисе или в цеху плохое освещение:

• Самозащита. Для начала нужно поговорить с начальником, чтобы изменить условия. Никаких документов составлять не нужно;
• Профсоюз. Нужна письменная жалоба на полумрак на рабочем месте. Профсоюзная проверка не выписывает никаких предписаний, но может потребовать от работодателя поменять лампы, поможет составить жалобу;
• Трудовая инспекция. Если работодатель не соглашается ничего менять ни после личного разговора, ни после требований профсоюза, то жалоба в трудовую инспекцию призовёт его к порядку;
• Суд. Крайняя мера, если всё остальное не помогло.

Документальная основа

Основной документ, который регулирует освещённость в офисах, на предприятиях и складах – СанПиН 23-05-95. Ответственность работодателя за нарушения регулируется Трудовым, Административным и Уголовным кодексом. Уголовная ответственность может наступить, если недостаточная освещённость создала угрозу для жизни.

Работодатель обеспечивает условия

Нормальное количество света – обязательное условие качественной работы. Если его недостаточно, нужно жаловаться начальству. Важно, что работникам нельзя самим менять лампы – этим должны заниматься электромонтёры. Особенно это касается современных конструкций, в которых сложно разобраться неспециалисту.

Тема 9. Освещение производственных помещений и рабочих мест

1. Влияние света на жизнедеятельность.

2. Санитарно-гигиенические требования к освещению производствен­ных помещений.

3. Основные светотехнические понятия и величины.

4. Нормирование естественного освещения.

5. Источники и методы расчета искусственной освещенности.

1. Влияние света на жизнедеятельность

Свет является необходимым фактором жизнедеятельности организма че­ловека и животных. Освещенность — это важнейший элемент комфортных ус­ловий труда персонала и содержания животных. Рациональное освещение про­изводственных помещений снижает утомляемость, способствует повышению производительности труда, оказъюает положительное психологическое воздей­ствие, повышает безопасность труда.

Лучистая энергия Солнца оказывает благотворное воздействие на фото­химические процессы в организме животных. Экспериментально установлено, что свет ускоряет развитие животных, является активным регулятором многих биологических процессов.

2 Санитарно-гигиенические требования к освещению

производствен­ных помещений.

Освещенность на рабочем месте должна соответствовать следующим ги­гиеническим требованиям:

1. Освещенность должна соответствовать нормам, установленным для каждого разряда работ.

2. На рабочей поверхности должны отсутствовать резкие и движу­щиеся тени.

3. В поле зрения не должно быть прямой и отраженной блесткости -повышенной яркости светящихся поверхностей.

4. Величина освещенности должна быть постоянной во времени. Несоблюдение этих требований приводят к быстрому утомлению, сниже­ нию работоспособности, увеличению травматизма.

3. основные светотехнические понятия и величины.

Зрительные ощущения вызываются световыми волнами длиной 380-700 нм. Более короткие волны — УФ (100-380 нм) и более длинные — ИК (свыше 700 нм) зрительных ощущений не вызывают. Основными светотехническими величинами являются:

1. Световой поток Ф — мощность лучистой энергии, оцениваемой по свето­вому ощущению, воспринимаемому глазом. Единица светового потока — люмен (лм).

2. Сила света — световой поток, отнесенный к телесному углу со, она отра­жает пространственную плотность светового потока:

I = Ф/ш = лм / ср (стерадиан) Единица силы света — кандела (кд) — свеча. 1 кандела — сила света точечно­го источника, испускающего световой поток в 1 лм, равномерно распределен­ный внутри телесного угла в 1 ср. Кандела — светотехническая единица, уста­навливаемая по эталону.

3 Освещенность В — плотность светового потока на освещаемой поверхности:

Е = Ф/3; где: ^’. — площадь поверхности, м

Ф — световой поток, лм. Р)диница освещенности — люкс (лк), он равен световому потоку 1 лм, рав­номерно распределенному на площади в 1 м².

Освещенность не зависит от свойств освещаемой поверхности (цвета, формы). Одинаковый световой поток создает равную освещенность на темных и светлых поверхностях. Освещенность 1 лк — очень слабая, в лунную ночь ос­вещенность поверхности земли 0,2 лк, а в солнечный день — до 100000 лк. Ос­новное значение для зрительного восприятия имеет не освещенность поверхно­сти, а световой поток, отраженный от этой поверхности и попадающий на зра­чок, т.к. уровень ощущения света глазом зависит от плотности светового потока на сетчатке глаза. В этой связи введено понятие яркости. Именно различие в яркости предметов позволяет человеку их различать. 4. Единица измерения яркости — нит (нт)

1 нт =1 кд/м^

4 Нормирование естественного освещения.

Рабочие места на производстве могут освещаться естественным и искус­ственным светом. Часто прибегают к комбинированному освещению, при кото­ром недостаточное по нормам естественное освещение дополняется искусст­венным.

Естественное освещение создается прямыми солнечными лучами или рассеянным светом небосвода. Естественное освещение может быть боковым (через окна), верхним (через световые фонари) и смешанным (боковое в соче­тании с верхним). Боковое освещение создает дополнительную неравномер­ность в освещении участков, удаленных от окон и расположенных рядом с ни­ми. Равномерное освещение помещений обеспечивается верхним и особенно совмещенным естественным освещением.

Нормирование естественного освещения осуществляется по коэффициен­ту естественной освещенности Ке.о., который определяется по формуле:

Ке.о. = (Ев/Ен) • 100%

где: Ев — освещенность данной точки внутри помещения.

Ен — освещенность снаружи помещения под открытым небом. Гигиенические нормы естественной освещенности установлены в зависи­мости от разряда зрительной работы (наименьшего размера объекта различе­ния).

Освещенность сельскохозяйственных объектов нормируется отраслевыми нормами освещения производственных зданий и сооружений. Нормами установлено 8 разрядов для зрительных работ. В основу выбора Ке.о. для первых 7 разрядов положен размер объекта различия. Расчет естественного освещения заключается в определении площади световых проемов (окон и фонарей) в со­ответствии с нормируемым значением Ке.о.

5. Источники и методы расчета искусственной освещенности

Искусственное освещение используется при недостаточном естественном освещении, а также при освещении рабочих поверхностей в темное время су­ток. Оно может быть общим и местным.

Общее освещение предназначено для освещения всего помещения и де­лится на равномерное и локализованное. Равномерное освещение создает усло­вия для выполнения работы в любом месте освещаемого пространства. Локали­зованное — предусматривает размещение светильников но местам расположе­ния оборудования. Местное освещение используют для освещения только ра­бочих поверхностей, его выполняют стационарным и переносным

Искусственное освещение нормируют по минимальной освещенности ра­бочих поверхностей в зависимости от характеристики зрительной работы. Наи­большая нормируемая освещенность составляет 5000 лк (разряд 1 А), наимень­шая — 30 лк. Уровни нормированной освещенности повышаются в условиях, за­трудняющих зрительную работу или увеличивающих опасность травматизма.

Нормы регламентируют также показатель ослепленности Р%, который оценивает слепящее действие осветительной установки. Для светильника обще­го освещения в зависимости от разряда зрительных работ он лежит в пределах 20-60%, а при периодическом пребывании людей в помещении- 60-80%.

Источники искусственного освещения — лампы накаливания и газоразряд­ные лампы. Лампы накаливания дают непрерывный спектр излучения с преоб­ладанием желто-красных лучей по сравнению с естественным светом. Источ­никами света в них является раскаленная вольфрамовая спираль. Недостаток ламп накаливания — небольшой срок службы (до 2,5 тыс.ч) и низкая световая отдача — 7-19 лм/Вт.

Газоразрядные лампы бывают низкого (люминесцентные) и высокого дав­ления. Люминесцентная лампа — это стеклянная трубка, внутренняя поверх­ность которой покрыта слоем люминофора. Колба лампы наполнена неболь­шим количеством паров ртути (сейчас применяется Иа) — 30-80 мг, и инертным газом — обычно аргоном под давлением 400 Па. Люминесцентные лампы в за­висимости от состава люминофора различаются цветностью — лампы дневного света ЛД и белого света ЛБ. Газоразрядные лампы имеют срок службы до 5тыс.ч, световую отдачу 40-65 лм/Вт, кроме того спектр их излучения ближе к естественному свету. Их недостатком является пульсация светового потока, шум дросселей, сложность системы включения, их нельзя использовать при низких температурах, они чувствительны к снижению напряжения в сети.

3.3.2. Средства для нормализации освещения производственных помещений и рабочих мест

К ним относятся лампы накаливания и газоразрядные лампы (люминесцентные, ртутные, дуговые, металлогалогенные, натриевые, ксеноновые), различные виды светильников, стеклянные проемы стен, потолков и кровель, светозащитные устройства и светофильтры.

Защита от вредных производственных факторов

Защита от вредных производственных факторов обеспечивается в первую очередь соответствующей конструкцией средств производства и применением средств коллективной защиты. Когда эти мероприятия не позволяют снизить уровень вредных производственных факторов до допустимых параметров, применяются средства индивидуальной защиты.

Защита от вредных химических веществ, пыли, газа обеспечивается средствами для нормализации воздушной среды.

Для защиты от действия высоких температур применяются щиты, ширмы, ограждения, душирующие устройства, теплоизолирующие материалы, робототехника, светофильтры.

Все эти способы позволяют обеспечить температуру поверхности оборудования и ограждения на рабочих местах не выше 45°С, а температуру воздуха на рабочем месте не выше 32°С в помещениях с незначительными излишками явного тепла и 33°С — в помещениях со значительными излишками явного тепла (при влажности воздуха не больше 55%).

Способы защиты от опасных факторов

К ним относятся защитные и предохранительные устройства, сигнализация безопасности, разрывы и габариты безопасности, дистанционное управление.

Защитные устройства применяются для изоляции частей машин и механизмов, которые двигаются, мест, где отлетают части обрабатываемого материала и опасных поражением электрическим током частей оборудования, зон и участков, где существует постоянная опасность вредного влияния на человека температур, излучений и тому подобное. Огораживаются каналы, ямы, колодцы, люки, различные проемы, рабочие места, расположенные на высоте.

Изгороди бывают временные (переносные) для обозначения опасной зоны в связи с проведением любых работ (очистка крыш зданий и тому подобное).

Бывают постоянные недвижимые изгороди, которые снимаются только во время ремонта (для ограждения валов, винтов, шкивов, шестерен) и такие, которые периодически открываются в процессе работы для установки или снятия детали.

Ограждения могут быть и электронными, которые включаются при приближении или пересечении контрольной зоны (фотоэлектронные, электромагнитные и тому подобное).

Для предупреждения случайного проникновения человека в опасную зону защитные приспособления блокируются с пусковым механизмом оборудования.

В электрических устройствах при открытии или снятии ограждения с токоведущих частей автоматически снимается напряжение.

Предохранительные устройства применяются для ограничения выхода заданных опасных параметров оборудования за границы допустимых. Этими параметрами могут быть статические и динамические нагрузки, длина передвижения механизма, уровень жидкости, скорость передвижения, давление пара, газа, воды, температура, сила электрического тока и тому подобное. Предохранительные устройства включаются автоматически, отключая источник контролируемого параметра или создавая условия для снижения его влияния.

К ним относятся:

а) плавкие предохранители, автоматы отключения

Они служат для защиты электроустройств в случае возникновения токов перегрузки и короткого замыкания, которые могут привести к нарушению изоляции и пожару. При повышении силы тока свыше допустимой в предохранителе плавится специальная вставка, автомат разрывает цепь и отключает электрический ток.

б) предохранительные клапаны и мембраны

Они используются для автоматического выпуска излишка жидкости, газа и пара из систем повышенного давления в системы низкого давления или в атмосферу. Предохранительные клапаны автоматически восстанавливаются, а предохранительные мембраны разрушаются и требуют замены.

в) ограничители — микрометрические, многопозиционные и прочие ограничители, которые ограничивают рабочие параметры для обеспечения безопасной границы движения механизма или его отдельных элементов, а также для предупреждения аварий и поломок.

г) блокирующие устройства

Они используются для отключения или предупреждения возможности включения источника опасности в случае отсутствия защитного устройства. По принципу действия они разделяются на механические, электронные, пневматические, комбинированные и применяются вместе с защитными устройствами.

VI. Требования к освещению на рабочих местах, оборудованных пэвм

6.1. Рабочие столы следует размещать таким образом, чтобы видеодисплейные терминалы были ориентированы боковой стороной к световым проемам, чтобы естественный свет падал преимущественно слева.

6.2. Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, следует применять системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

6.3. Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 — 500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк.

6.4. Следует ограничивать прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/м2.

6.5. Следует ограничивать отраженную блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость бликов на экране ПЭВМ не должна превышать 40 кд/м2 и яркость потолка не должна превышать 200 кд/м2.

6.6. Показатель ослепленности для источников общего искусственного освещения в производственных помещениях должен быть не более 20. Показатель дискомфорта в административно-общественных помещениях не более 40, в дошкольных и учебных помещениях не более 15.

6.7. Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2, защитный угол светильников должен быть не менее 40 градусов.

6.8. Светильники местного освещения должны иметь непросвечивающий отражатель с защитным углом не менее 40 градусов.

6.9. Следует ограничивать неравномерность распределения яркости в поле зрения пользователя ПЭВМ, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 — 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.

6.10. В качестве источников света при искусственном освещении следует применять преимущественно люминесцентные лампы типа ЛБ и компактные люминесцентные лампы (КЛЛ). При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металлогалогенных ламп. В светильниках местного освещения допускается применение ламп накаливания, в том числе галогенные.

6.11. Для освещения помещений с ПЭВМ следует применять светильники с зеркальными параболическими решетками, укомплектованными электронными пускорегулирующими аппаратами (ЭПРА). Допускается использование многоламповых светильников с электромагнитными пускорегулирующими аппаратами (ЭПРА), состоящими из равного числа опережающих и отстающих ветвей.

Применение светильников без рассеивателей и экранирующих решеток не допускается.

При отсутствии светильников с ЭПРА лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.

6.12. Общее освещение при использовании люминесцентных светильников следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении видеодисплейных терминалов. При периметральном расположении компьютеров линии светильников должны располагаться локализовано над рабочим столом ближе к его переднему краю, обращенному к оператору.

6.13. Коэффициент запаса (Кз) для осветительных установок общего освещения должен приниматься равным 1,4.

6.14. Коэффициент пульсации не должен превышать 5%.

6.15. Для обеспечения нормируемых значений освещенности в помещениях для использования ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.

20. Естественное освещение. Общие требования. Нормируемые показатели.

(Климцова)

Естественное освещение – освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях. Оно должно быть обеспеченно при постоянном пребывании людей в помещении, подразделяются на боковое, верхнее и комбинированное.

Боковое естественное освещение – естественное освещение помещения через световые проемы в наружных стенах.

Верхнее естественное освещение – естественное освещение помещения через фонари, световые проемы в стенах, находящиеся в местах перепада высот здания.

Естественное освещение характеризуется тем, что создаваемая освещенность изменяется в зависимости от времени суток, года, метеорологических условий. Поэтому в качестве критерия оценки естественного освещения принята относительная величина — коэффициент естественной освещенности КЕО, не зависящий от вышеуказанных параметров.

КЕО — это отношение освещенности в данной точке внутри помещения Евн к одновременному значению наружной горизонтальной освещенности Ен, создаваемой светом полностью открытого небосвода, выраженное в процентах, т.е.

КЕО = 100 Евн/Ен.

Принято раздельное нормирование КЕО для бокового и верхнего естественного освещения. При боковом освещении нормируют минимальное значение КЕО в пределах рабочей зоны, которое должно быть обеспечено в точках, наиболее удаленных от окна; в помещениях с верхним и комбинированным освещением — по усредненному КЕО в пределах рабочей зоны.

Общие требования и нормируемые показатели (Санитарные правила и нормы

СанПиН 2.2.1/2.1.1.1278-03)

1. Помещения с постоянным пребыванием людей должны иметь естественное освещение.

2. Естественное освещение подразделяется на следующие типы: боковое, верхнее и комбинированное (верхнее и боковое).

3. При верхнем или комбинированном естественном освещении помещений любого назначения нормируется среднее значение коэффициента естественной освещенности (КЕО) в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и рабочей поверхности. Расчетная точка принимается в геометрическом центре помещения или на расстоянии 1 м от поверхности стены, противостоящей боковому светопроему.

4. При комбинированном естественном освещении допускается деление помещения на зоны с боковым освещением (зоны, примыкающие к наружным стенам с окнами) и зоны с верхним освещением. Нормирование и расчет естественного освещения в каждой зоне производятся независимо друг от друга.

5. При двухстороннем боковом освещении помещений любого назначения нормированное значение КЕО должно быть обеспечено в геометрическом центре помещения (на пересечении вертикальной плоскости характерного разреза помещения и рабочей поверхности).

6. В центральной части и исторических зонах города в помещениях жилых и общественных зданий с односторонним боковым освещением, кроме помещений, указанных в подпунктах 1 а), 2 а) и 3 а) (из требований к естественному освещению общественных зданий) настоящих норм, нормированное значение КЕО, равное 0,50%, должно быть обеспечено в центре помещения.

7. Расчет естественного освещения помещений производится без учета мебели, оборудования, озеленения и деревьев, а также при стопроцентном использовании светопрозрачных заполнений в светопроемах. Допускается снижение расчетного значения КЕО от нормируемого КЕО (ен) не более чем на 10%.

8. Расчетное значение средневзвешенного коэффициента отражения внутренних поверхностей помещения следует принимать равным 0,5.

9. Неравномерность естественного освещения помещений с верхним или комбинированным естественным освещением не должна превышать 3:1. Расчетное значение КЕО при верхнем и комбинированном естественном освещении в любой точке на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения должно быть не менее нормированного значения КЕО (ен) при боковом освещении в соответствии с таблицами 1, 2.

Требования к естественному освещению помещений жилых зданий

1. При одностороннем боковом освещении в жилых зданиях нормируемое значение КЕО должно быть обеспечено в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов: в одной комнате для 1-, 2и 3-комнатных квартир и в двух комнатах для 4- и более комнатных квартир.

2. В остальных комнатах многокомнатных квартир и в кухне нормируемое значение КЕО при боковом освещении должно обеспечиваться в расчетной точке, расположенной в центре помещения на плоскости пола.

3. При одностороннем боковом освещении жилых комнат общежитий, гостиных и номеров гостиниц нормируемое значение КЕО должно быть обеспечено в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола в геометрическом центре помещения.

Требования к естественному освещению общественных зданий

1. При одностороннем боковом освещении в помещениях детских дошкольных учреждений нормируемое значение КЕО должно быть обеспечено:

а) в групповых и игровых помещениях — в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов;

б) в остальных помещениях — в расчетной точке, расположенной в геометрическом центре помещения на рабочей поверхности.

2. При одностороннем боковом освещении помещений школ, школ-интернатов, профессионально-технических и средних специальных учебных заведений нормируемое значение КЕО должно быть обеспечено:

а) в учебных и учебно-производственных помещениях — в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1,2 м от стены, наиболее удаленной от световых проемов;

б) в остальных помещениях — в расчетной точке, расположенной в геометрическом центре помещения на рабочей поверхности.

3. При одностороннем боковом освещении помещений учреждений здравоохранения нормируемое значение КЕО должно быть обеспечено:

а) в палатах больниц, в палатах и спальных комнатах объектов социального обеспечения (интернатов, пансионатов для престарелых инвалидов и т.п.), санаториев и домов отдыха — в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов;

б) в кабинетах врачей, ведущих прием больных, в смотровых, в приемно-смотровых боксах, перевязочных — в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1 м от стены, наиболее удаленной от световых проемов;

в) в остальных помещениях — в расчетной точке, расположенной в центре помещения на рабочей поверхности.

4. В помещениях общественных зданий (за исключением помещений, указанных в пунктах 1 а), 2 а) и 3 а)) допускается деление помещений на зоны с достаточным и недостаточным естественным освещением.

21. Достоинства и недостатки освещения рабочих мест

• люминесцентными лампами

• стандартными лампами накаливания

• Галогенными лампами

• Разрядными лампами высокого давления

(Кононова)

22. Пульсации светового потока ламп. Причины появления и способы защиты.

(Лелеков)

Пульсация светового потока ламп освещения вызываетсяколебаниями напряжения.

Лампа накаливания

При одинаковых колебаниях напряжения отрицательное влияние ламп накаливания проявляется в значительно большей мере, чем газоразрядных ламп.

Её восприятие человеком — фликер — утомляет, снижает производительность труда и, в конечном счёте, влияет на здоровье людей.

Доза фликера — мера восприятия человеком пульсаций светового потока . Наиболее раздражающее действие фликера проявляется при частоте колебаний 8,8 Гц и размахах изменения напряжения δUt = 29 %.

В качестве вероятного виновника колебаний напряженияГОСТ 13109-97 указывает потребителя с переменной нагрузкой.

Мероприятия по снижению колебаний напряжения:

1. Применение оборудования с улучшенными характеристиками (снижение δUt на шинах спокойной нагрузки (- Q) снижается на 50…60 %.

2. Снижение сопротивления питающего участка сети.

Газоразрядная лампа

Пульсация светового потока— недостаток газоразрядных ламп, являющейся причиной так называемого стробоскопического эффекта

Ослабление пульсациисветового потока достигается включением ламп на разные фазы трехфазной сети (включение их по опережающе-отстающей схеме).

В некоторых лампах применяется резонансная схема питания лампы, которая позволяет уменьшить пульсации светового потока путем реализацией режима работы лампы — без токовых пауз (в 10 раз).

23. Напряженность зрительной работы и характеризующие ее показатели. Использование при нормировании освещенности.

(Сергеев)

Для промышленных условий имеются восемь разрядов зрительной работы, которые зависят от наименьшего или эквивалентного размера объек­та различения: I — наивысшей точности, II — очень высокой точности, III— высокой точности, IV — средней точности, V — малой точности, VI — грубая работа (очень малой точности), VII — работа с самосветящимися объектами и изделиями в горячих цехах, VIII — общее наблюдение за ходом производственного процесса и общее наблюдение за инженерными коммуни­кациями. Подразряды зрительной работы зависят от контраста объекта с фоном и характеристики фона, например, подразряд «а» означает малый контраст и тёмный фон и т. д.

Для непромышленных и бытовых условий принята следующая характеристика зрительной работы: различение объектов при фиксированной и нефиксированной линиях зрения (А — очень высокой точности, Б — высо­кой точности и В — средней точности), обзор окружающего пространства при очень кратковременном, эпизодическом различении объектов независимо от размера объекта различения (Г — при высокой насыщенности, Д — при нормальной насыщенности и Е — при низкой насыщенности помещений све­том), общая ориентировка в пространстве интерьера — Ж и общая ориенти­ровка в зонах передвижения — 3.

Одной из характеристик зрительной работы является объект различения. Это рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы. Как правило, этот параметр используется при условии, что объект различения расположен до глаз на расстоянии не более 50 см. Если это условие не соблюдается, размер объекта различения определяется по специальным поправочным таблицам.

В мировой практике при разработке нормативных документов показа­тели эффективности освещения (уровень производительности труда, вероят­ность правильного решения зрительной задачи, уровень видимости, безава­рийности работы транспорта и т. д.) используются лишь как критерии нормирования, а в качестве регламентируемых характеристик принимаются количественные и качественные параметры освещения.

В качестве количественных характеристик используются яркость, осве­щённость, цилиндрическая освещённость, коэффициент естественного осве­щения. Качество освещения характеризуется ослеплённостью и дискомфор­том, неравномерностью распределения яркости или освещённости, коэффициентом пульсации светового потока, спектральным составом излучения источников света.

24. Показатели, характеризующие качество освещения рабочего места.

(Скрипникова)

К основным качественным показателям освещенияотносятсякоэффициент пульсации,показательослеплённостиидискомфорта,спектральный составсвета.

Величина освещенности должна быть постоянной во времени, чтобы не возникало утомления глаз за счет переадаптации. Характеристикой относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света является коэффициент пульсации освещенности Кп . Коэффициент пульсациихарактеризует изменение светового потока разрядного источника света во времени с частотой 100Гц при питании током промышленной частоты. Длительное пребывание в условиях освещения пульсирующим светом приводит к зрительной усталости, вызывает повышенное утомление, головные боли и т.д. Чем ближе значение коэффициента пульсации к нулю, тем лучше. Российскими нормами допускается коэффициент пульсации не более 10-15% для жилых и общественных помещений.

Кп (%) = 100· (Еmax — Emin)/2Еср,

где Еmax,Emin и Еср — максимальное, минимальное и среднее значения освещенности за период ее колебания.

Ограничения на спектральные особенности, точнее — на цветопередачу, накладываются только в том случае, если речь идет о выполнении зрительных работ высокой точности. Правильную цветопередачу обеспечивают естественное освещение и искусственные источники света со спектральной характеристикой, близкой к солнечной.

В поле зрения должна отсутствовать прямая и отраженная блескость. Блескость — повышенная яркость светящихся поверхностей, вызывающая нарушение зрительных функций (ослепленность), т.е. ухудшение видимости объектов. Прямая блескость связана с источниками света, отраженная возникает на поверхности с большим коэффициентом отражения или отражением по направлению глаза. Критерием оценки слепящегодействия, создаваемого осветительной установки, является показатель ослепленности Ро, значение которого определяется по формуле

Ро = (S — 1) ·1000,

где S — коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.

Критерием оценки дискомфортнойблесткости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, является показатель дискомфорта.

Качествоестественногоосвещенияхарактеризуют коэффициентоместественной освещенности(КЕО). Он представляет собой отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба, к значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода; выражается в процентах.

К количественным показателям относятся: световой поток,сила света,освещенностьияркость.

Часть лучистого потока, которая воспринимается зрением человека как свет, называется световым потокомФ и измеряется в люменах (лм).

Световой поток Ф — поток лучистой энергии, оцениваемый по зрительному ощущению, характеризует мощность светового излучения.

Единица светового потока — люмен (лм) — световой поток, излучаемый точечным источником с телесным углом в 1 стерадиан при силе света, равной 1 канделе.

Световой поток определяется как величина не только физическая, но и физиологическая, поскольку ее измерение основывается на зрительном восприятии.

Все источники света, в том числе и осветительные приборы, излучают световой поток в пространство неравномерно, поэтому вводится величина пространственной плотности светового потока — сила света I.

Сила светаI определяется как отношение светового потока dФ, исходящего от источника и распространяющегося равномерно внутри элементарного телеcного угла, к величине этого угла.

За единицу величины силы света принята кандела (кд).

Одна кандела — сила света, испускаемого с поверхности площадью 1/6·10⁵м²полного излучения (государственный эталон света) в перпендикулярном направлении при температуре затвердевания платины (2046,65 К) при давлении 101325 Па.

ОсвещенностьЕ — отношение светового потока dФ падающего на элемент поверхности dS, к площади этого элемента

Е = dФ/dS.

За единицу освещенности принят люкс (лк).

ЯркостьL элемента поверхности dS под углом относительно нормали этого элемента есть отношение светового потока d2Ф к произведению телесного угла dΩ, β котором он распространяется, площади dS и косинуса угла ?

L = d2Ф/( dΩ·dS·cos θ) = dI/(dS·cosθ),

где dI — сила света, излучаемого поверхностью dS в направлении θ.

Коэффициент отраженияхарактеризует способность отражать падающий на него световой поток. Он определяется как отношение отраженного от поверхности светового потока Фотр. к падающему на него потоку Фпад.

25. Способы предотвращения слепящего действия систем освещения

(Судаков)

• применение защитных плафонов;

• применение люминесцентных ламп;

• использование для внутренней отделки интерьера помещений диффузно-отражающих материалов;

• сведение к минимуму блестящих элементов интерьера;

• правильное расположение рабочих мест относительно источников освещения.

26. Требования к освещению на рабочих местах, оборудованных ПЭВМ

(Фонарёва)

В ВЦ, как правило, применяется боковое естественное освещение.

Рабочие комнаты и кабинеты должны иметь естественное освещение. В остальных помещениях допускается искусственное освещение.

В тех случаях, когда одного естественного освещения не хватает, устанавливается совмещенное освещение. При этом дополнительное искусственное освещение применяется не только в темное, но и в светлое время суток.

Искусственное освещение по характеру выполняемых задач делится на рабочее, аварийное, эвакуационное.

Рабочие столы следует размещать таким образом, чтобы видеодисплейные терминалы были ориентированы боковой стороной к световым проемам, чтобы естественный свет падал преимущественно слева.

Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, следует применять системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 — 500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк.

Следует ограничивать прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/м2.

Следует ограничивать отраженную блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость бликов на экране ПЭВМ не должна превышать 40 кд/м2 и яркость потолка не должна превышать 200 кд/м2.

Показатель ослепленности для источников общего искусственного освещения в производственных помещениях должен быть не более 20. Показатель дискомфорта в административно-общественных помещениях не более 40, в дошкольных и учебных помещениях не более 15.

Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2, защитный угол светильников должен быть не менее 40 градусов.

Светильники местного освещения должны иметь непросвечивающий отражатель с защитным углом не менее 40 градусов.

Следует ограничивать неравномерность распределения яркости в поле зрения пользователя ПЭВМ, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 — 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.

В качестве источников света при искусственном освещении следует применять преимущественно люминесцентные лампы типа ЛБ и компактные люминесцентные лампы (КЛЛ). При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металлогалогенных лампмощностью до 250 Вт. В светильниках местного освещения допускается применение ламп накаливания, в том числе галогенные.

Для освещения помещений с ПЭВМ следует применять светильники с зеркальными параболическими решетками, укомплектованными электронными пускорегулирующими аппаратами (ЭПРА). Допускается использование многоламповых светильников с электромагнитными пускорегулирующими аппаратами (ЭПРА), состоящими из равного числа опережающих и отстающих ветвей.

Применение светильников без рассеивателей и экранирующих решеток не допускается.

При отсутствии светильников с ЭПРА лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.

Общее освещение при использовании люминесцентных светильников следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении видеодисплейных терминалов. При периметральном расположении компьютеров линии светильников должны располагаться локализовано над рабочим столом ближе к его переднему краю, обращенному к оператору.

Коэффициент запаса (Кз) для осветительных установок общего освещения должен приниматься равным 1,4.

Коэффициент пульсации не должен превышать 5%.

Для обеспечения нормируемых значений освещенности в помещениях для использования ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.

27. Требования к помещениям для работы с ПЭВМ

(Шульженко)

1. Помещения для эксплуатации ПЭВМ должны иметь естественное и искусственное освещение. Эксплуатация ПЭВМ в помещениях без естественного освещения допускается только при соответствующем обосновании и наличии положительного санитарно-эпидемиологического заключения, выданного в установленном порядке.

2. Естественное и искусственное освещение должно соответствовать требованиям действующей нормативной документации. Окна в помещениях, где эксплуатируется вычислительная техника, преимущественно должны быть ориентированны на север и северо-восток. Оконные проемы должны быть оборудованы регулируемыми устройствами типа: жалюзи, занавесей, внешних козырьков и др.

3. Не допускается размещение мест пользователей ПЭВМ во всех образовательных и культурно-развлекательных учреждениях для детей и подростков в цокольных и подвальных помещениях.

4. Площадь на одно рабочее место пользователей ПЭВМ с ВДТ на базе электроннолучевой трубки (ЭЛТ) должна составлять не менее 6 м2, в  помещениях культурно-развлекательных учреждений и с ВДТ на базе плоских дискретных экранов (жидкокристаллические, плазменные) – 4,5 м2. При использовании ПЭВМ с ВДТ на базе ЭЛТ (без вспомогательных устройств – принтер, сканер и др.), отвечающих требованиям международных стандартов безопасности компьютеров, с продолжительностью работы менее 4-х часов в вдень допускается минимальная площадь 4,5 м 2 на одно рабочее место пользователя (взрослого и учащегося высшего профессионального образования).

5. Для внутренней отделки интерьера помещений, где расположены ПЭВМ, должны использоваться диффузно-отражающие материалы с коэффициентом отражения для потолка – 0,7 – 0,8; для стен – 0,5 – 0,6; для пола – 0,3 – 0,5.

6. Полимерные материалы используются для внутренней отделки интерьера помещений с ПЭВМ при наличии санитарно-эпидемиологического заключения.

7. Помещения, где размещаются рабочие места с ПЭВМ, должны быть оборудованы защитным заземлением (занулением) в соответствии с техническими требованиями по эксплуатации.

8. Не следует размещать рабочие места с ПЭВМ вблизи силовых кабелей вводов, высоковольтных трансформаторов, технологического оборудования, создающего помехи в работе ПЭВМ.

28. Требования к организации рабочих мест пользователей ПЭВМ

(Эмман)

Допустимые значения уровней звукового давления в октавных полосах частот и уровня звука, создаваемого ПЭВМ

Измерение уровня звука и уровней звукового давления проводится на расстоянии 50см от поверхности оборудования и на высоте расположения источника(ов) звука.

Временные допустимые уровни ЭМП, создаваемых ПЭВМ

Мощность экспозиционной дозы мягкого рентгеновского излучения в любой точке на расстоянии 0,05м от экрана и корпуса ВДТ (на электроннолучевой трубке) при любых положениях регулировочных устройств не должна превышать 7,74*10^-12А/кг (100 мкР/час), что соответствует эквивалентной дозе, равной 1мкЗв / час

Площадь на одно рабочее место пользователей ПЭВМ

При размещении рабочих мест с ПЭВМ расстояние между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), должно быть не мене 2,0 м, а расстояние между боковыми поверхностями видеомониторов – не менее 1,2м.

Рабочие места с ПЭВМ при выполнении творческой работы, требующей значительного умственного напряжения или высокой концентрации внимания, рекомендуется изолировать друг от друга перегородками высотой 1,5 – 2,0 м

Экран видеомонитора должен находиться от глаз пользователя на расстоянии 600-700мм, но не ближе 500мм с учетом размеров алфавитно-цифровых знаков и символов

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования в учетом его количества и конструктивных особенностей, характера выполняемой работы.

Модульными размерами рабочей поверхности столы для ПЭВМ на основании которых рассчитывается конструктивные размеры, следует считать: ширину 800, 1000, 1200 и 1400 мм, глубину 800, 1000 мм при нерегулируемой его высоте, равной 725мм.

ГОСТ 12.2.032-78 Рабочее место при выполнении работ сидя. Общие эргономические требования.

1 — зона для размещения наиболее важных и очень часто используемых органов управления (оптимальная зона моторного контроля)

2 – зона для размещения часто используемых органов управления (зона легкой досягаемости и моторного поля)

3 – зона для размещения редко используемых органов управления (зона досягаемости моторного поля)

Компоновка гибкого рабочего места – позволяет адаптировать его в соответствие с потребностями пользователей при выполнении различных заданий
