Основы радиотехники и радиоэлектроники для радиолюбителей

Современный быт невозможно представить без радиоэлектронных приборов, таких как компьютер, телевизор и прочих девайсов. Все они могут со временем сломаться. Порой наступает разочарование, когда приходится платить приличные деньги за мелкий ремонт радиотехники. Возникает желание познать основы радиоэлектроники для начинающих.

Мастерская радиолюбителя

Мастерская радиолюбителя

Основы электроники

Постигать радиотехнику нужно с изучения законов электрических процессов. Теоретический материал должен закрепляться домашними опытами создания простейших схем. Приобрести справочную литературу совсем нетрудно.

Пользуясь информацией в сети, можно найти видео радиолюбительских курсов. Без знания основных радиоэлементов невозможно разобраться даже в простейшей схеме детекторного радиоприёмника. В справочнике «Радиотехника для начинающих» приведены самые употребляемые радиоэлементы, из которых состоят печатные платы современных электронных устройств.

Нужно знать и владеть способами создания печатных плат. Необходимо получить знание о том, как эффективно применять пайку радиодеталей. Опыт в создании самодельных простейших электронных схем постепенно приведёт к овладению самостоятельным конструированием печатных плат.

Обратите внимание! Не обязательно покупать справочники. В сети публикуется много материала для начинающих радиолюбителей, которые можно скачать на свой компьютер. Видео уроки для начинающих любителей радиоэлектроники принесут много пользы.

Для определения характеристик электрических токов, протекающих на определённых участках схем и через сами радиодетали, нужно иметь измерительные приборы. Начинающему радиолюбителю достаточно приобрести компактный мультиметр.

Составляющие элементы

Для того чтобы получилась удобная мастерская радиолюбителя, достаточно выбрать для стола хорошо освещённый угол комнаты. На стене возле примыкающей стороны стола надо поместить несколько электрических розеток. Кроме того, понадобится следующее:

  • электронные устройства;
  • основные измерительные приборы;
  • инструменты и материалы.

Электронные устройства

Регулируемый блок питания

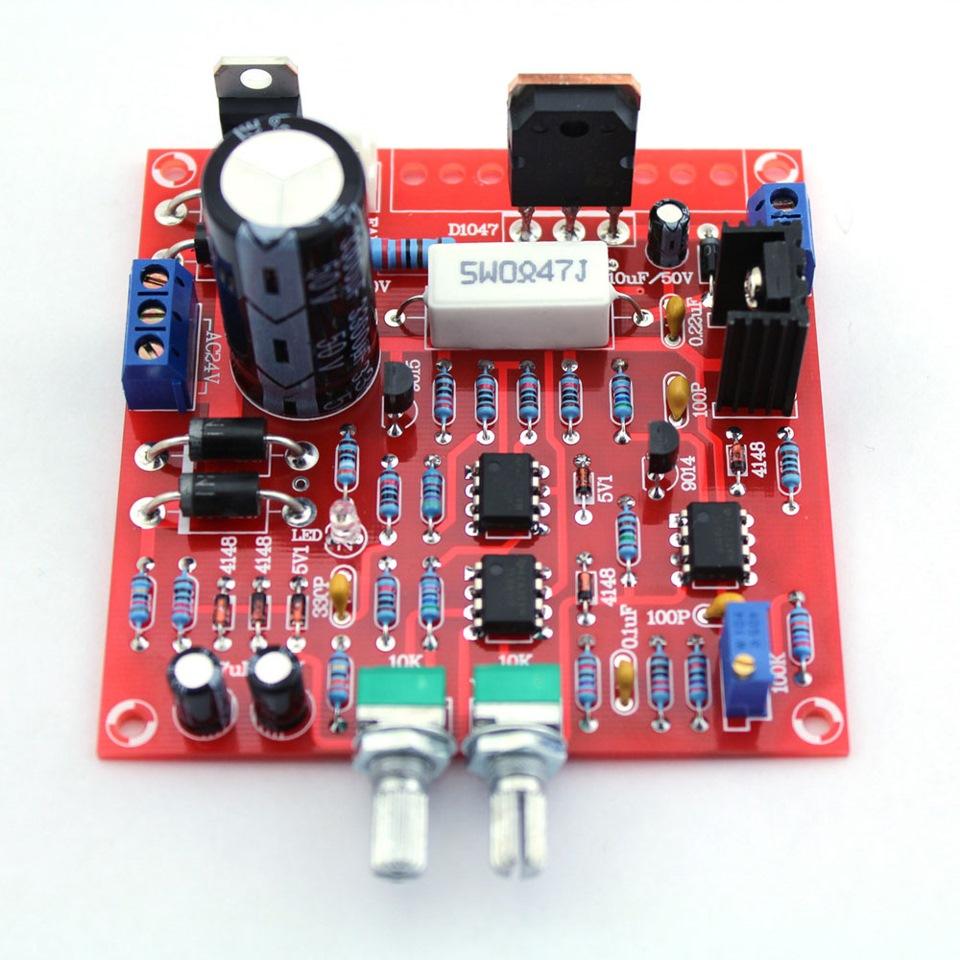

В первую очередь надо обзавестись регулируемым блоком питания. Блок подключают к бытовой электросети. Переменный ток преобразуется в постоянный с напряжением от 3 до 12 вольт. Устройство состоит из трансформатора, выпрямителя и стабилизатора.

Регулируемый блок питания

Регулируемый блок питания

Трансформатор

Его вторичная обмотка понижает напряжение тока, который поступает на первичную катушку из электросети, с 220 до 12 вольт. Обе обмотки трансформатора надёжно изолированы друг от друга. Поэтому попадание высокого напряжения на вторичную обмотку в случае пробоя первой катушки абсолютно исключено.

Выпрямитель

Пониженное переменное напряжение поступает на диодный мостик выпрямителя. Переменный ток теряет возвратную способность и преобразуется в постоянный электрический поток. Для исключения пульсации напряжения на выходе ток протекает через электролитический конденсатор.

Стабилизатор

Основой стабилизатора выступает микросхема МС34063. Радиодеталь оснащена узлом, защищающим от перегрузки и короткого замыкания в цепи.

Многофункциональная розетка

Многофункциональное питающее устройство позволяет создать максимально комфортные условия работы радиолюбителя. В процессе сборки и монтажа радиосхем часто требуется подключение одновременно нескольких потребителей, как сетевого, так и постоянного тока напряжением 12 вольт.

Многофункциональная розетка

Многофункциональная розетка

В корпусе многофункционального оборудования встроен общий выключатель для всех разъёмов. Также устройство снабжено блоком преобразователя переменного тока.

Дополнительная информация. Многофункциональную розетку можно приобрести в готовом виде. Начинающему радиолюбителю будет интересно собрать такое устройство своими руками.

Основные измерительные приборы

К основным измерительным приборам относятся амперметр, вольтметр и омметр. Как правило, приборы занимают довольно много места на рабочем столе. Выходом из этого положения будет приобретение мультиметра (тестера). Цифровое устройство заменяет собой сразу все три прибора.

Что такое мультиметр

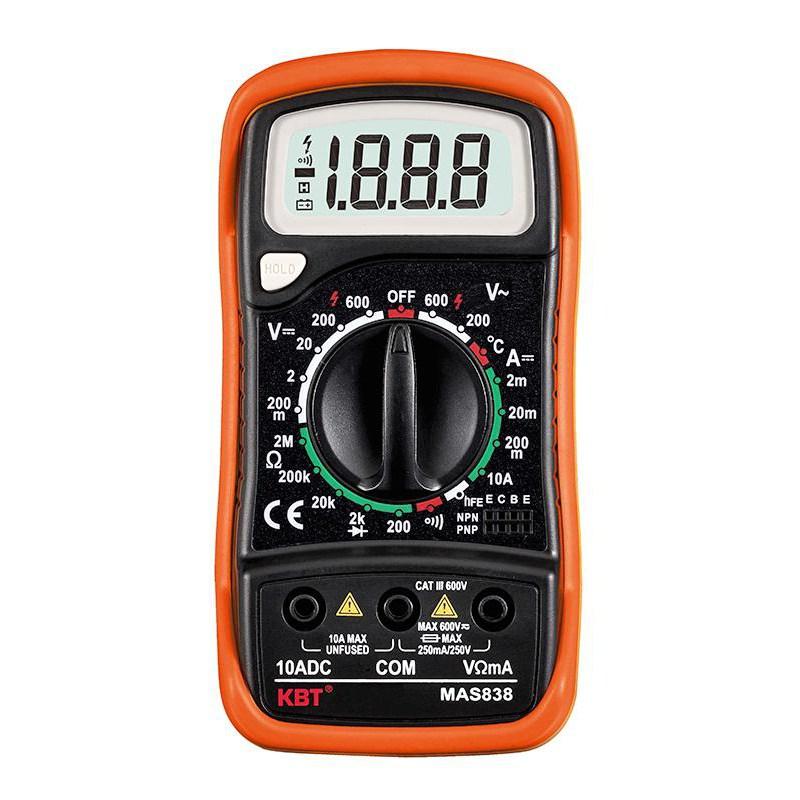

Тестер оснащён жидкокристаллическим экраном. Прибором измеряют переменные и постоянные характеристики токов в разных диапазонах. Универсальное устройство может измерить постоянное и переменное напряжение, силу постоянного тока, величину сопротивления. Мультиметром тестируют диоды и конденсаторы, а также другие радиоэлементы.

На передней панели находятся:

  1. ЖК-дисплей. Он показывает значения величин различных характеристик тока в цифровом изображении.
  2. В центре находится вращающийся диск с указателем. Его устанавливают напротив метки требуемого режима измерения.
  3. Вокруг диска расположены следующие обозначения:
  • OFF – прибор выключен;
  • ACV – измерение переменного напряжения;
  • DCV – то же постоянного напряжения;
  • DCA – измерение величины постоянного тока;
  • Ω – замер сопротивления.
  1. В гнездо COM вставляют наконечник чёрного провода.
  2. Гнездо «10АDC» красного провода служит для измерения напряжения или тока до 10 ампер.
  3. Разъёмом «VRmA» пользуются для замера токов до 200 mA.
  4. Для определения сопротивления служит гнездо со знаком «Ω».
  5. Клеммное отверстие под знаком « ▬►▌▬» используется для проверки электроцепи на разрыв.
Мультиметр

Мультиметр

Важно! При использовании приборов надо помнить, что чёрный провод должен быть всё время подключён к гнезду COM со знаком «-». Если щупы перепутать местами, то сгорит плавкий предохранитель измерительного устройства.

Инструменты и материалы

Рабочий стол радиолюбителя должен быть укомплектован необходимыми инструментами и материалами.

Инструменты

Самые необходимые инструменты составляют следующий набор:

  1. Паяльник.
  2. Индукционная паяльная станция.
  3. Паяльный фен.
  4. Сопутствующие приспособления.
Паяльник

Главным орудием радиомастера является паяльник. Без овладения искусством пайки схем и радиодеталей невозможно постичь для начинающих радиолюбителей основы радиотехники. Для новичка лучше начинать сразу пользоваться импульсным паяльником.

Электроинструмент практически моментально нагревается до температуры плавления припоя. Его жало в виде изогнутой проволоки позволяет наносить расплавленный металл точно в место пайки.

Индукционная паяльная станция

Станция снабжена паяльником, в котором отсутствует передающий нагревательный элемент. Ферромагнитная поверхность жала является продолжением монолитного сердечника из меди. Стержень своим концом входит в индукционную катушку.

Система станции рассчитана на постоянную поддержку уровня нагрева жала паяльника. Это позволяет избежать лишнего расхода электроэнергии и не допустить перегрева в зоне пайки.

Достигнув определённого уровня температуры, ферромагнитная оболочка сердечника перестаёт воспринимать переменное магнитное поле индукционной катушки, и жало начинает остывать. Падение температуры восстанавливает свойства ферромагнитного покрытия, и нагрев сердечника возобновляется.

Паяльный фен

Термофен для радиолюбителей появился сравнительно недавно. Прибор нагнетает через узкое сопло раскалённый воздух в место пайки. Его температура достигает уровня плавления припоя. С помощью паяльного фена легко удаляют пайку или монтируют радиодеталь на печатной плате.

Спираль из нихромной проволоки охватывает цилиндр воздуховода. Чтобы избежать потери тепла, спираль сверху оборачивают слюдой или другим теплоизолятором. Воздушный поток создаёт встроенный вентилятор.

Термофен

Термофен

Сопутствующие приспособления

Для фиксации деталей используют различные зажимы, минитиски и струбцины. Делают платформы из деревянной планки, в которой фрезой вырезают углубления под чашечки для свечей. Их заполняют флюсом, припоем и медной стружкой для очистки жала паяльника. Набор надфилей, кусачки и скальпель всегда пригодятся в работе радиолюбителя.

Материалы

Вот примерный список материалов для начинающего радиотехника:

  • текстолит для изготовления печатных плат;
  • жидкость для травления;
  • припой и флюс;
  • салфетки или медная стружка.

Букварь начинающего телемастера

Желание освоить мастерство ремонта телевизоров является стимулом освоения основ радиотехники для начинающих. В сети интернет публикуется много материалов, где информация выстроена в виде букваря для начинающих телемастеров.

Телемастер за работой

Телемастер за работой

Здесь расскажут о том, как устроен современный телевизор, ознакомят с методиками определения и устранения неисправностей. Изучая информацию, новичок сможет понять устройство телевизионного прибора, его структурную схему, узнать о модулях и узлах аппарата и про их взаимодействие.

Наряду с этим, на рынке печатной продукции можно найти книги, выпущенные в форме букваря для начинающих телемастеров. Это удобная форма подачи необходимой информации для новичка в радиотехнике.

Меры предосторожности

В работе радио,- и телемастера нужно избегать рисков воздействия опасного для жизни и здоровья человека напряжения. Нельзя оставлять включёнными приборы и инструменты, покидая рабочее место. Надо пользоваться единым выключателем, который прерывает электропитание всей системы энергообеспечения рабочего стола радиомастера.

Для новичка есть все возможности овладеть радиоделом. В средствах массовой информации всегда можно найти нужный справочный материал. Рынок радиотехники предоставляет широкий выбор электронных устройств, инструментов, материалов и измерительных приборов.

Видео

Радиотехника и Электроника. Учебные материалы и Лекции

Принципы теории и построения ламповых и транзисторных генераторов с независимым возбуждением и автогенераторов, вопросы стабилизации частоты, основные методы формирования радиосигнала — амплитудная, однополосная, угловая и импульсная модуляции.

Классификация радиотехнических сигналов, основы теории детерминированных и случайных сигналов, показано преобразование сигналов линейными и нелинейными цепями, дан теоретический материал по оптимальной и дискретной фильтрации сигналов.

Изучение принципов и особенностей работы полупроводниковых приборов, аналоговых и цифровых узлов и устройств.

Формирование знаний, умений и навыков по анализу и синтезу электрических цепей, расчету реакций цепи на аналоговые и дискретные воздействия.

Основные понятия и определения, технические показатели усилителей. Обратная связь и её влияние на параметры усилителя. Схемы каскадов на биполярных и полевых транзисторах. Выходные каскады усилителя (ВКУ). Основные методы высокочастотной коррекции и др.

Получение знаний по общим вопросам энергообмена в электронных СВЧ и квантовых приборах. Знание основных функциональных возможностей и областей применения этих приборов. Приобретение навыков работы с учебной и справочной литературой по приборам СВЧ и ОД.

Получение знаний по физическим основам полупроводниковых материалов, изучении процессов происходящих в различных электронных приборах, их характеристики и параметры, приобретение умений расчета их основных параметров по характеристикам.

Радиоэлектроника, или как я начал её постигать / Habr

Добрый день, уважаемое сообщество.

Меня все время удивляли люди, которые понимают в радиоэлектронике. Я всегда их считал своего рода шаманами: как можно разобраться в этом обилии элементов, дорожек и документации? Как можно только взглянуть на плату, пару раз «тыкнуть» осциллографом в только одному ему понятные места и со словами «а, понятно» взять паяльник в руки и воскресить, вроде как почившую любимую игрушку. Иначе как волшебством это не назовёшь.

Расцвет радиоэлектроники в нашей стране пришёлся на 80-е годы, когда ничего не было и все приходилось делать своими руками. С той поры прошло много лет. Сейчас у меня складывается впечатление, что вместе с поколением 70-х уходят и знания с умением. Мне не повезло: половину эпохи расцвета меня планировали родители, а вторую половину я провёл играя в кубики и прочие машинки. Когда в 12 лет я пошёл в кружок «Юный техник» — это были не самые благополучные времена, и ввиду обстоятельств через полгода пришлось с кружком «завязать», но мечта осталась.

По текущей деятельности я программист. Я осознаю, что найти ошибку в большом коде ровно тоже самое, что найти «плохой» конденсатор на плате. Сказано — сделано. Так как по натуре я люблю учиться самостоятельно — пошёл искать литературу. Попыток начать было несколько, но каждый раз при начале чтения книг я упирался в то, что не мог разобраться в базовых вещах, например, «что есть напряжение и сила тока». Запросы к великому и ужасному Гуглу также давали шаблонные ответы, скопированные из учебников. Попробовал найти место в Москве, где можно поучиться этому мастерству — поиски не закончились результатом.

Итак, добро пожаловать в кружок начинающего радиолюбителя.

Я люблю учиться и узнавать что-то новое, но просто знания мне мало. В школе мне привили навык «теорему нельзя выучить — её можно только понять» и теперь я несу это правило по жизни. Окружающие, конечно, смотрят с недоумением, когда вместо того, чтобы взять готовые решения и сложить по-быстрому их воедино я начинаю изобретать свои велосипеды. Второй довод для написания статьи — это мысль «если ты понимаешь предмет — ты можешь его с лёгкостью объяснить другому». Ну что ж, попробую сам понять и другим объяснить.

Первая моя цель, прямо как по книгам — аналоговый радиоприёмник, а там пойдем и в цифру.

Сразу хочу предупредить — статья написана дилетантом в радиоэлектронике и физике и является скорее рассуждением. Все поправки буду рад выслушать в комментариях.

Итак, чем что такое напряжение, ток и прочее сопротивление? В большинстве случаев для понимания электрических процессов приводят аналогию с водой. Мы не будем отходить от этого правила, правда с небольшими отклонениями.
Представим трубу. Для контроля некоторых показателей мы включим в неё несколько счётчиков расхода воды, манометров для измерения давления, и элементы, которые мешают току воды.

В электрическом эквиваленте схема будет выглядеть примерно так:

Напряжение

Курс физики нам говорит, что напряжение — это разность потенциалов между двумя точками. Если перекладывать определение на нашу трубу с водой, то потенциал — это давление, т. е. напряжение — это разница давлений между двумя точках. Этим и объясняется принцип его измерения вольтметром. Получается, что если попытаться измерить напряжение в двух соседних точках трубы, где нет никаких сопротивлений движению воды (отсутствуют краны и сужения, внутренним трением воды о стенки трубы мы пока пренебрежём) и давление не меняется — то разница давлений в этих двух точках будет равна нулю. Если же сопротивление присутствует, происходит снижение давления (в электрическом эквиваленте падение напряжения), то мы получим величину напряжения. Сумма напряжений на всех элементах равна напряжению на источнике. Т.е. если сложить показания всех вольтметров на нашей схеме, мы получим напряжение батареи.

Например, будем считать, что наша батарея даёт напряжение 5 вольт и резисторы имеют сопротивление 100 и 150 Ом. Тогда по закону Ома U=IR, или I=U/R, получаем, что по цепи течёт ток с силой I=5/250=20мА. Так как сила тока во всей цепи одинакова (пояснения чуть дальше), из того же закона Ома следует, что первый вольтметр покажет U=0,02*100=2В, а второй U=0,02*150=3В.

Сила тока

Из того же курса физики известно, что это количество заряда за единицу времени. В водяном эквиваленте — это сама вода, а её измеритель, амперметр — есть счётчик воды. Опять таки становится понятно, почему амперметр подключается в разрыв цепи. Если его подключить на место, например, вольтметра V1, то образуется новая цепь, из которой будет исключено сопротивление R1, а значит как минимум мы получим некорректные значения (что будет «как максимум»станет понятно чуть позже). Вернёмся к нашей водичке — подключение амперметра параллельно любому из элементов означает, что часть воды пойдёт по основной трубе, а другая часть пойдёт через счётчик — и как раз этот счётчик будет врать.

Ах, да, о цепи. В большинстве литературы что мне попадалось фраза о том, что батарейки являются лишь источником напряжения, и только сопротивления являются источником тока. Как же так? Как сопротивление может являться источником чего-то ещё, кроме как источником сопротивления (тепло пока не в счёт)? Все верно, если опираться на закон Ома I=U/R, однако сколько не прикладывай сопротивление, ток не появится, пока не будет источника напряжения и замкнутой цепи (ровно как если заткнуть справа нашу трубу пробкой что не делай — счётчики воды будут молчать)!

Сопротивление в цепи просто должно присутствовать, ведь если оно равно нулю — сила тока устремится в бесконечность. Такую ситуацию мы видим при «замыкании» — искры это и есть очень большая сила тока, а если точнее теплота, равная Q=(I^2)Rt (формула действительна при постоянной силе тока и сопротивления).

Ещё одно важное замечание — при рассмотрении расчёта напряжения и силы тока я не нашёл уточнений, что в замкнутой цепи на всех участках сила тока будет одинаковой. Т.е. все счётчики будут крутиться с одной скоростью и показывать одни и те же значения. По сути, количество тока, который прошёл по цепи аналогичен количеству «воды», вышедшей из трубы.

Сопротивление

Пожалуй, самое простое явление для объяснения. Вернувшись к нашей трубе, сопротивление — это есть все возможные сужения и краны. Согласно тому, что мы разобрали выше — при повышении сопротивления уменьшается ток во всей цепи и понижает напряжение на концах сопротивления. Или снова в водяных реалиях — закрытие нашего крана на пол оборота вызовет уменьшение расхода воды на всех счётчиках и пропорциональное (в зависимости от сопротивления) снижение давления на манометрах.

Так куда же все падает и уменьшается? Вот здесь аналогия с водой неоднозначна, так как в случае с электричеством «излишки» превращаются в тепло и рассеиваются. Количество теплоты, которое при этом выделяется, снова можно рассчитать формулой Q=(ΔI^2)Rt (снова при постоянном сопротивлении). Если поделить количество теплоты на время, получим мощность, которую нужно применить при выборе самого резистора P=Q/t=(ΔI^2)R.

Курить не круто!

Когда я ходил в кружок Юный техник более старшие товарищи проводили «эксперименты» с прикуриванием от электричества. Для этого они брали блок питания, подключали к нему резисторы малой мощности и повышали напряжение. Повышали до тех пор, пока он не раскалялся до красна, как автомобильный прикуриватель. После этого, практически через мгновение резистор «перегорал» и отправлялся в мусорное ведро.


С постоянным током все понятно, а переменный?

Переменный ток, как таковой в радиоэлектронике используется редко. Его как минимум делают постоянным и в большинстве случаев снижают. Видимо по этому в попадавшейся мне литературе про него практически не говорится.

В чем же его отличие? C обывательской точки зрения, в малом — направление тока в нем меняется. Здесь аналогия с трубой не совсем уместна, первое что приходит в голову — шейкер для коктейлей (жидкость при смешивании в нем гуляет туда-сюда). Нам в радиоэлектронике нужно знать, как идёт ток в нашей цепи, чтобы получить от него то, что мы хотим.

Следующее, с чем я пошёл разбираться — полупроводники. Дырки? Электроны? Ключевой режим? Каскады? Полевой транзистор, то тот, который нашли в поле? Пока ничего не понятно…

Основы практической электроники для чайников

Когда человек начинает интересоваться электроникой и радиотехникой впервые, его глаза разбегаются от огромного количества практических и теоретических знаний. Перед новичком всплывают сотни схем, которые он не понимает, а также множество непонятных формул теории.

Чтобы правильно и качественно научиться понимать электронные схемы и электронику в целом, надо последовательно погружаться в теорию, изучая общие термины и базисные формулы, а затем применять эти данные в простейших практических экспериментах. Для такого погружения были разработаны специальные книги, которые последовательно знакомят с общим курсом предмета, постепенно углубляясь дальше.

В этом материале будет рассмотрена книга «Электроника для чайников», некоторые теоретические моменты и другие книги для изучения.

Схема, описывающая течение тока

Азы электроники для чайников

Книга «Электроника для чайников» содержит сотни микросхем и фотографий, позволяющих даже самому далекому от этого дела человеку разобраться в принципах электроники. Подробнейшие советы и инструкции по проведению опытов помогут разобраться, как функционируют те или иные электронные детали. Также материал содержит рекомендации по выбору важнейших инструментов для работы в этой области и их полные описания.

Важно! По мере ознакомления с каждой главой читатель постепенно погружается в предмет, который увлекает его все больше и больше. Теоретические знания закрепляются практикой путем сборки простейших, но интересных устройств.

Книга содержит следующие разделы:

  • «Основы теории электрических цепей», в котором дается определение напряжению, силе тока, проводникам, рассеиваемой мощности.
  • «Компоненты электросхем», где рассказывается о том, как простейшие элементы по типу резисторов, транзисторов, диодов и конденсаторов управляют током и задают его характеристики.
  • «Электрические схемы универсального предназначения». Здесь будет рассказано, как использовать простейшие цифровые и аналоговые схемы в сложных устройствах.
  • «Анализ электрических цепей», который познакомит с основными законами электроники и научит управлять силой тока и напряжением в электрической сети, научит применять эти закономерности на практике.
  • «Техника безопасности и рекомендации по ней». Этот раздел обучит безопасной работе с электрическими цепями и током в целом, поможет защищать себя и свои приборы от поражения током.

Обложка книги «Электроника для чайников»

Начало изучения радиотехники начинающими

Перед тем, как изучать радиотехнику или электронику, нужно понять, зачем именно это нужно человеку. Если это увлечение на пару дней или месяцев, то лучше сразу бросить затею, поскольку, если относиться к электронике халатно и не соблюдать меры предосторожности, можно нанести сильный вред своему организму. Если данная сфера увлекала еще с детства, но не было времени начать заниматься, то сейчас самое время начать. Постепенное погружение подразумевает:

  • Получение или закрепление теоретических знаний физики. Для начала достаточно будет школьных знаний по электрофизике, включающих подробное изучение закона Ома – основы всей электрики.
  • Ознакомление с теорией. От более абстрактных вещей физики следует перейти к более осязаемым. Теория подразумевает точное и полное описание всех понятий, деталей, инструментов и приборов, которые будут использоваться на практике. Садиться и начать что-либо паять без теоретических основ не получится.
  • Применение на практике. Логическое завершение теории, позволяющее закрепить весь изученный материал и применить его при создании конкретных схем или приборов.

Закон Ома

Напряжение и ток – понятия

Для работы любого электронного компонента требуется наличие электрического тока. Он создается электрическим потенциалом, то есть «напором» частиц. Самого потенциала недостаточно для течения тока. Нужен также проводник, способный пропустить его через себя. Если проводника нет, то потенциал уходит в воздух, который очень хорошо препятствует распространению тока. Объекты, которые останавливают ток, называются диэлектриками, а позволяющие протекать через них – проводниками.

Помимо проводника, для  течения тока нужна разность потенциалов, возникающая в цепи. Аналогию можно провести с водопроводной трубой. Если с обеих ее сторон подается одинаковый напор, то каким бы сильным он ни был, вода не будет течь. Разность потенциалов называется напряжением. Оно обозначается буквой «U» и измеряется в  вольтах. Сила тока же обозначается «I» и измеряется в амперах.

Важно! По общей договоренности считают, что ток течет от плюса к минусу, но на самом деле это условность. Все дело в том, что отрицательные электроны были открыты уже после этой договоренности. В схемах и на практике никто не вспоминает, откуда и куда течет ток.

Наглядное определение напряжения

Источники напряжения и тока

Под источниками часто понимают элементы, которые питают цепь электромагнитной энергией. Эту энергию потребляют пассивные элементы, запасают накопительные и расходуют в активном сопротивлении. Пример источника такой энергии – генератор постоянных, синусоидальных или импульсных сигналов различных форм. Для анализа электронных цепей удобно вводить идеализированные источники тока и напряжения, учитывающие основные свойства реальных источников.

Под источником напряжения понимается элемент цепи, обладающий двумя полюсами. Между этими полюсами образуется напряжение, которое задается некоторыми функциями от времени и не зависит тока в цепи. Этот источник в идеальном состоянии способен отдавать неограниченную мощность. Реальные же источники имеют внутреннее сопротивление, поэтому к ним сопротивление подключается последовательно.

Идеальный источник тока – это элемент цепи, через полюса которого протекает ток с заданной закономерностью изменения во времени. Он не зависит от напряжения между его выводами. Эта независимость означает, что внутренняя проводимость источника равно нулю, а внутреннее сопротивление бесконечно.

Реальный источник тока

Электроника на практике

ПЭ – это раздел электроники, на практике показывающий основные закономерности электричества. Именно в практической части изучается каждый элемент цепи отдельно и применяется на деле в совокупности с другими. С этим названием вышла и книга, в которой можно найти много интересных статей по электротехнике, сформулированных на общедоступном языке.

Материал включает в себя фотографии и опыты, к которым даны полные инструкции. Прочитав его, можно спокойно разбираться во всех электронных и радиотехнических терминах, овладеть пайкой и получить навыки дл чтения простых схем.

Важно! Прошло второе переиздание книги, в котором были отредактированы небольшие ошибки и опечатки, учтены пожелания читателей. Второе издание стало стоящим и полезным учебником для начинающих радиолюбителей.

Какие еще есть книги для изучения электроники

Помимо двух материалов, которые были рассмотрены в этой статье, есть также множество других. Они, возможно, более придутся по душе читателю. Среди них:

  • Борисов В. Г. «Юный радиолюбитель».
  • Ревич Ю. В. « Занимательная электроника».
  • Хоровиц П., Хилл У. «Искусство схемотехники в трех томах».

Обложка книги «Практическая электроника»

Таким образом, практическая электроника не сложна даже для начинающих. Подготовив себя теорией из книг и реализовав все примеры на практике, можно стать настоящим электронщиком.

Курс начинающего электронщика часть 1

Перевёл alexlevchenko для mozgochiny.ru

Каждый из нас, когда начинает увлекаться чем-то новым, сразу кидается в «пучину страсти» пытаясь выполнить или реализовать непростые проекты самоделок. Так было и со мной, когда я увлекся электроникой. Но как обычно бывает – первые неудачи поубавили запал. Однако отступать я не привык и начал систематически (буквально с азов) постигать таинства мира электроники. Так и родилось «руководство для начинающих технарей»

Шаг 1: Напряжение, ток, сопротивление

Эти понятия являются фундаментальными и без знакомства с ними продолжать обучение основам было бы бессмысленно. Давайте просто вспомним, что каждый материал состоит из атомов, а каждый атом в свою очередь имеет три типа частиц. Электрон — одна из этих частицы, имеет отрицательный заряд. Протоны же имеют положительный заряд. В проводящих материалах (серебро, медь, золото, алюминий и т.д.) есть много свободных электронов, которые перемещаются хаотично. Напряжение является той силой, которая заставляет электроны перемещаться в определенном направлении. Поток электронов, который движется в одном направлении, называется током. Когда электроны перемещаются по проводнику, то они сталкиваются с неким трением. Это трение называют сопротивлением. Сопротивление «ужимает» свободное перемещения электронов, таким образом снижая величину тока.

Более научное определение тока – скорость изменения количество электронов в определенном направлении. Единица измерения тока — Ампер (I). В электронных схемах протекающий ток лежит в диапазоне миллиампера (1 ампер = 1000 миллиампер). Например, свойственный ток для светодиода 20mA.

Единица измерения напряжения – Вольт (В). Батарея – является источником напряжения. Напряжение 3В, 3.3В, 3.7В и 5В является наиболее распространенным в электронных схемах и устройствах.

Напряжение является причиной, а ток – результатом.

Единица измерения сопротивления – Ом (Ω).



Шаг 2: Источник питания

Аккумуляторная батарея — источник напряжения или «правильно» источник электроэнергии. Батарея производит электроэнергию за счет внутренней химической реакции. На внешней стороне у неё присутствуют две клеммы. Одна из них является положительным выводом (+ V), а другая отрицательным (-V), или «землёй». Обычно источники питания бывают двух типов.

  • Батареи;
  • Аккумуляторы.

Батарейки используются один раз, а затем утилизируются. Аккумуляторы могут быть использованы несколько раз. Батарейки бывают разных форм и размеров, от миниатюрных, используемых для питания слуховых аппаратов и наручных часов до батарей размером с комнату, которые обеспечивают резервное питание для телефонных станций и компьютерных центров. В зависимости от внутреннего состава источники питания могут быть разных типов. Несколько наиболее распространённых типов, используемых в робототехнике и технических проектах:

Батареи 1,5 В

Батарейки с таким напряжением могут иметь различные размеры. Наиболее распространённые размеры АА и ААА. Диапазон ёмкости от 500 до 3000 мАч.

3В литиевая «монетка»

Все эти литиевые элементы рассчитаны номинально на 3 В (при нагрузке) и с напряжением холостого хода около 3,6 вольт. Ёмкость может достигать от 30 до 500мAч. Широко используется в карманных устройствах за счёт их крошечных размеров.



Никель-металлогидридные (NiМГ)

Эти батареи имеют высокую плотность энергии и могут заряжаться почти мгновенно. Другая важная особенность — цена. Такие аккумуляторы дешёвые (в сравнение с их размерами и ёмкостями). Этот тип батареи часто используется в робототехнических самоделках.

3.7 В литий-ионные и литий-полимерные аккумуляторы

Они имеют хорошую разряжающую способность, высокую плотность энергии, отличную производительность и небольшой размер. Литий-полимерный аккумулятор широко используется в робототехнике.

9-вольтовая батарея

Наиболее распространенная форма — прямоугольная призма с округленными краями и клеммами, что расположены сверху. Ёмкость составляет около 600 мАч.

Свинцово-кислотные

Свинцово-кислотные аккумуляторы являются рабочей лошадкой всей радио-электронной промышленности. Они невероятно дешёвы, перезаряжаются и их легко купить. Свинцово-кислотные аккумуляторы используются в машиностроении, UPS (источниках бесперебойного питания), робототехнике и других системах, где необходим большой запас энергии, а вес не так важен. Наиболее распространенными являются напряжения 2В, 6В, 12В и 24В.

Последовательно-параллельное соединение батарей

Источник питания может быть подключен последовательно или параллельно. При подключении последовательно величина напряжения увеличивается, а когда подключение параллельное – увеличивается текущая величина тока.

Существует два важных момента относительно батарей:

Емкость является мерой (как правило, в Aмп-ч) заряда, хранящейся в батарее, и определяется массой активного материала, содержащегося в ней. Ёмкость представляет собой максимальное количество энергии, которую можно извлечь при определенно заданных условиях. Тем не менее, фактические возможности хранения энергии аккумулятора могут значительно отличаться от номинального заявленного значения, а ёмкость батареи сильно зависит от возраста и температуры, режимов зарядки или разрядки.

Ёмкость батареи измеряется  в ватт-часах (Вт*ч), киловатт-часах (кВт-ч), ампер-часах (А*ч) или миллиампер-час (мА * ч). Ватт-час – это напряжение (В) умноженное на силу тока(I) (получаем мощность – единица измерения Ватты (Вт)), которое может выдавать батарея определенный период времени (как правило, 1 час). Так как напряжение фиксируемое и зависит от типа аккумулятора (щелочные, литиевые, свинцово-кислотные, и т.д.), часто на внешней оболочке отмечают лишь Ач или мАч (1000 мАч = 1Aч). Для более продолжительной работы электронного устройства необходимо брать батареи с низким током утечки. Чтобы определить срок службы аккумулятора, разделите ёмкость на фактический ток нагрузки. Цепь, которая потребляет 10 мА и питается от 9-вольтной батареи будет работать около 50 часов: 500 мАч / 10 мА = 50 часов.

Во многих типах аккумуляторов, вы не можете «забрать» энергию полностью (другими словами, аккумулятор не может быть полностью разряжен), не нанося серьезный, и часто непоправимый ущерб химическим составляющим. Глубина разрядки (DOD) аккумулятора определяет долю тока, которая может быть извлечена. Например, если DOD определено производителем как 25%, то только 25% от ёмкости батареи может быть использовано.

Темпы зарядки/разрядки влияют на номинальную ёмкость батареи. Если источник питания разряжается очень быстро (т.е., ток разряда высокий), то количество энергии, которое может быть извлечено из батареи снижается и ёмкость будет ниже. С другой стороны если батарея разряжается очень медленно (используется низкий ток), то ёмкость будет выше.

Температура батареи также будет влиять на ёмкость. При более высоких температурах ёмкость аккумулятора, как правило, выше, чем при более низких температурах. Тем не менее, намеренное повышение температуры не является эффективным способом повышения ёмкости аккумулятора, так как это также уменьшает срок службы самого источника питания.

С-Ёмкость: Токи заряда и разряда любой аккумуляторной батареи измеряются относительно её емкости. Большинство батарей, за исключением свинцово-кислотных, оценено в 1C. Например, батарея с ёмкостью 1000mAh, выдает 1000mA в течение одного часа, если уровень – 1C. Та же батарея, с уровнем 0.5C, выдает 500mA в течение двух часов. С уровнем 2C, та же батарея выдает 2000mA в течение 30 минут. 1C часто упоминается как одночасовой разряд; 0.5C – как двухчасовой и 0.1C – как 10-часовой.

Ёмкость батареи обычно измеряется с помощью анализатора. Анализаторы тока отображают информацию в процентах отталкиваясь от значения номинальной ёмкости. Новая батарея иногда выдает больше 100 % тока. В таком случае, батарея просто оценена консервативно и может выдержать более длительное время, чем указанно производителем.

Зарядное устройство может быть подобрано с точки зрения ёмкости батареи или величины C. Например зарядное устройство с номиналом C/10 полностью зарядит батарею через 10 часов, зарядное устройство с номиналом в 4C, зарядило бы аккумулятор через 15 минут. Очень быстрые темпы зарядки (1 час или менее) обычно требуют того, чтобы зарядное устройство тщательно контролировало параметры аккумулятора, такие как предельное напряжение и температура, чтобы предотвратить перезаряд и повреждения батареи.



Напряжение гальванического элемента определяется химическими реакциями, что проходят внутри него. Например, щелочные элементы – 1.5 В, все свинцово- кислотные – 2 В, а литиевые – 3 В. Батареи могут состоять из нескольких ячеек, поэтому вы редко, где сможете увидеть 2-вольтовую свинцово-кислотную батарею. Обычно они соединены вместе внутри, чтобы выдавать 6 В, 12 В или 24 В. Не стоит забывать о том, что номинальное напряжение в «1.5-вольтовой» батарее типа AA фактически начинается с 1.6 В, затем быстро опускается к 1.5, после чего медленно дрейфует вниз к 1.0 В, при котором батарею уже принято считать ‘разряженной’.

Как лучше выбрать батарею для поделки?

Как вы уже поняли, в свободном доступе, можно найти много типов батарей с разным химическим составом, таким образом, не легко выбрать, какое питание является лучшим для именно вашего проекта. Если проект очень энергозависимый (большие системы звука и моторизованные самоделки) следует выбирать свинцово-кислотную батарею. Если вы хотите построить переносную поделку, которая будет потреблять небольшой ток, то следует выбрать литиевую батарею. Для любого портативного проекта (легкий вес и умеренное питание) выбираем литиево-ионный аккумулятор. Вы можете выбрать более дешёвый аккумулятор на основе метало-никелевого гидрида (NIMH), хотя они  более тяжёлые, но не уступают литиево-ионным в остальных характеристиках. Если вы хотели бы сделать энергоёмкий проект то литиево-ионный щелочной (LiPo) аккумулятор будет лучшим вариантом, потому что он имеет маленькие размеры, лёгок по сравнению с другими типами батарей, перезаряжается очень быстро и выдаёт ток высокого значения.

Хотите, чтобы Ваши аккумуляторы прослужили долгое время? Используйте высококачественное зарядное устройство, которое имеет датчики для поддержания надлежащего уровня заряда и подзарядки малым током. Дешёвое зарядное устройство убьёт ваши аккумуляторы.

Шаг 3: Резисторы

Резистор — очень простой и наиболее распространённый элемент на схемах. Он применяется для того, чтобы управлять или ограничивать ток в электрической цепи.

Резисторы — пассивные компоненты, которые только потребляют энергию (и не могут производить её). Резисторы, как правило, добавляются в цепь, где они дополняют активные компоненты, такие как ОУ, микроконтроллеры и другие интегральные схемы. Обычно они используются, чтобы ограничить ток, разделить напряжения и линии ввода/вывода.

Сопротивление резистора измеряется в Омах. Большие значения могут быть сопоставлены с префиксом кило-, мега-, или гига, чтобы сделать значения легко читаемыми. Часто можно увидеть резисторы с меткой кОм и МОм диапазоне (гораздо реже мОм резисторы). Например, 4,700Ω резистор эквивалентен 4.7kΩ резистору и 5,600,000Ω резистор можно записать в виде 5,600kΩ или (более обычно ) 5.6MΩ.

Существуют тысячи различных типов резисторов и множество фирм, что их производят. Если брать грубую градацию то существуют два вида резисторов:

  • с чётко заданными характеристиками;
  •  общего назначения, чьи характеристики могут «гулять» (производитель сам указывает возможное отклонение).

Пример общих характеристик:

  • Температурный коэффициент;
  • Коэффициент напряжения;
  • Шум;
  • Частотный диапазон;
  • Мощность;
  • Физический размер.

По своим свойствам резисторы могут быть классифицированы как:

Линейный резистор — тип резистора, сопротивление которого остается постоянным с увеличением разности потенциалов (напряжения), что прикладываются к нему (сопротивление и ток, что проходит через резистор не изменяется от приложенного напряжения). Особенности вольт-амперной характеристики такого резистора — прямая линия.

Не линейный резистор – это резистор, сопротивление которого изменяется в зависимости от значения прикладываемого напряжения или протекающего через него тока. Это тип имеет нелинейную вольт-амперную характеристику и не строго следует закону Ома.

Есть несколько типов нелинейных резисторов:

  • Резисторы ОТК (Отрицательный Температурный Коэффициент) — их сопротивление понижается с повышением температуры.
  • Резисторы ПЕК (Положительный Температурный Коэффициент) — их сопротивление увеличивается с повышением температуры.
  • Резисторы ЛЗР (Светло-зависимые резисторы) — их сопротивление изменяется с изменением интенсивности светового потока.
  • Резисторы VDR (Вольт зависимые резисторы) — их сопротивление критически понижается, когда значение напряжения превышает определенное значение.

Не линейные резисторы используются в различных проектах. ЛЗР используется в качестве датчика в различных робототехнических проектах.

Кроме этого, резисторы бывают с постоянным и переменным значением:

Резисторы постоянного значения — типы резисторов, значение которых уже установлено, при производстве и не может быть изменено во время использования.

Переменный резистор или потенциометр – тип резистора, значение которого может быть изменено во время использования. Этот тип обычно имеет вал, который поворачивается или перемещается вручную для изменения значения сопротивления в фиксированном диапазоне, например, от. 0 кОм до 100 кОм.

Магазин сопротивлений:

Этот тип резистора состоит из «упаковки», в которой содержится два или более резисторов. Он имеет несколько терминалов, благодаря которым может быть выбрано значение сопротивления.

По составу резисторы бывают:

Углеродные:

Сердечник таких резисторов отливается из углерода и связующего вещества, создающих требуемое сопротивление. Сердечник имеет чашеобразные контакты, удерживающие стержень резистора с каждой стороны.  Весь сердечник заливается материалом (наподобие бакелита) в изолированном корпусе. Корпус имеет пористую структуру, поэтому углеродные композиционные резисторы чувствительны к относительной влажности окружающей среды.

Эти типы резисторов обычно производит шум в цепи за счёт электронов, проходящих через углеродные частицы, таким образом, эти резисторы, не используются в «важных» схемах, хотя они дешевле.

Осаждения углерода:

Резистор, который сделан путём нанесения тонкого слоя углерода вокруг керамического стержня — называется углеродо-осаждённым резистором. Он изготавливается путем нагревания керамических стержней внутри колбы метана и осаждением углерода вокруг них. Значение резистора определяется количеством углерода, осажденного вокруг керамического стержня.

Пленочный резистор:

Резистор выполнен путем осаждения распыляемого металла в вакууме на керамическую основу прута. Эти типы резисторов очень надежны, имеют высокую устойчивость, а также имеют высокий температурный коэффициент. Хотя они дороже по сравнению с другими, но используются в основных системах.

Проволочный резистор:

Проволочный резистор изготовлен путем намотки металлической проволоки вокруг керамического сердечника. Металлический провод представляет собой сплав различных металлов подобранных согласно заявленным особенностям и сопротивлениям требуемого резистора. Эти тип резистора имеет высокую стабильность, а также  выдерживает большие мощности, но, как правило, они более громоздкие по сравнению с другими типами резисторов.

Метало-керамические:

Эти  резисторы изготовлены путем обжига некоторых металлов, смешанные с керамикой на керамической подложке. Доля смеси в смешанном метало-керамическом резисторе определяет значение сопротивления. Этот тип очень стабилен, а также имеет точно вымеренное сопротивление. Их в основном используют для поверхностного монтажа на печатных платах.

Прецизионные резисторы:

Резисторы, значение сопротивлений которых лежит в пределах допуска, поэтому они очень точны (номинальная величина находится в узком диапазоне).

Все резисторы имеют допуск, который даётся в процентах. Допуск говорит нам, насколько близко к номинальному значению сопротивления может изменяться. Например, 500Ω резистор, который имеет значение допуска 10%, может иметь сопротивление между 550Ω или 450Ω. Если же резистор имеет допуск 1%, сопротивление будет меняться только на 1%. Таким образом, 500Ω резистор может варьироваться от 495Ω 505Ω.

Прецизионный резистор — резистор, у которого уровень допуска всего 0.005%.

Плавкий резистор:

Проволочный резистор, разработан таким образом, чтобы легко перегореть, когда номинальная мощность превысет граничный порог. Таким образом плавкий резистор имеет две функции. Когда питание не превышено, он служит ограничителем тока. Когда номинальная мощность превышена, оа функционирует как предохранитель, после перегорания цепь становится разорванной, что защищает компоненты от короткого замыкания.



Терморезисторы:

Теплочувствительный резистор, значение сопротивления которого изменяется с изменением рабочей температуры.

Терморезисторы показывают или положительный температурный коэффициент (PTC) или отрицательный температурный коэффициент (NTC).

Насколько изменяется сопротивление с изменениями рабочей температуры зависит от размера и конструкции терморезистора. Всегда лучше проверить справочные данные, чтобы узнать все спецификации терморезисторов.

Фоторезисторы:

Резисторы, сопротивление которых меняется в зависимости от светового потока, что падает на его поверхность. В тёмной среде сопротивление фоторезистора очень высоко, несколько M Ω. Когда интенсивный свет попадает на поверхность, сопротивление фоторезистора существенно падает.

Таким образом фоторезисторы — переменные резисторы, сопротивление которых зависит от количества света, что падает на его поверхность.

Выводные и безвыводные типы резисторов:

Выводные резисторы: Этот тип резисторов использовался в самых первых электронных схемах. Компоненты подключались к выводным клеммам. С течением времени, начали использоваться печатные платы, в монтажные отверстия которых впаивались выводы радиоэлементов.

Резисторы поверхностного монтажа:

Этот тип резистора всё более часто стали использовать начиная с введения технологии поверхностного монтажа. Обычно этот тип резистора создается путём использования тонкоплёночной технологии.

Шаг 4: Стандартные или общие значения резисторов

Система обозначений имеет свои истоки, которые выходят с начала прошлого века, когда большинство резисторов были углеродными с относительно плохими производственными допусками. Объяснение довольно простое – используя 10% допуск можно уменьшить число выпускаемых резисторов. Было бы  малоэффективно производить резисторы с сопротивлением 105 Ом, так как 105 находится в пределах 10%-го диапазона допуска резистора на 100 Ом. Следующая рыночная категория составляет 120 Ом, потому что у резистора на 100 Ом с 10%-й терпимостью, будет диапазон между 90 и 110 Ом. У резистора на 120 Ом диапазон лежит между 110 и 130 Ом. По этой логики предпочтительно выпускать резисторы с 10% допуском 100, 120, 150, 180, 220, 270, 330 и так далее (соответственно округлены). Это — ряд E12, показанный ниже.

Терпимость 20% E6,

Терпимость 10% E12,

Терпимость 5% E24 (и обычно 2%-я терпимость),

Терпимость 2% E48,

E96 1% терпимости,

E192 0,5, 0,25, 0,1% и выше допуски.

Стандартные значения резисторов:

Е6 серии: (20% допуска) 10, 15, 22, 33, 47, 68

E12 серии: (10% допуска) 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82

E24 серии: (5% допуска) 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91

E48 серии: (2% допуска) 100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953

E96 серии: (1% допуска) 100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154, 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280, 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511, 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931, 959, 976

E192 серии: (0,5, 0,25, 0,1 и 0,05% допуска) 100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976, 988

При разработке оборудования лучше всего придерживаться самого низкого раздела, т.е. лучше использовать E6, а не E12. Таким образом, чтобы число различных групп в любом оборудовании было минимизировано.

Продолжение следует

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko
Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое — ещё и даришь другим возможность окунуться в мир самоделок.

Основы радиотехники

Глава первая. Принципы радиосвязи
1-1. Основные сведения об электромагнитных волнах
1-2. Общая схема радиосвязи
1-3. Электромагнитные волны, используемые в радиотехнике
1-4. Краткий очерк развития радиотехники
1-5. Средства, используемые в современной радиотехнике

Глава вторая. Электрические цепи переменного тока
2-1. Переменный ток
2-2. Установившиеся и переходные процессы в электрических цепях, содержащих конденсаторы и катушки индуктнвности
2-3. Свободные колебания в колебательном контуре
2-4. Вынужденные колебания в последовательном контуре
2-5. Вынужденные колебания в параллельном контуре
2-6. Переходные процессы в колебательном контуре
2-7. Параллельные контуры, содержащие в одной из ветвей реактивные элементы разного характера
Вопросы
Задачи

Глава третья. Связанные контуры
3-1. Колебания в системе из двух связанных контуров
3-2. Настройка системы из двух связанных контуров
Вопросы
Задачи

Глава четвертая. Электрические фильтры
4-1. Назначение фильтров
4-2. Фильтры источников питания постоянного тока
4-3. Фильтры нижних частот
4-4. Фильтры верхних частот
4-5. Полосовые и заградительные фильтры
Вопросы
Задачи

Глава пятая. Длинные линии
5-1. Электрические колебания в идеальных бесконечно длинных линиях
5-2. Колебания в линиях конечной длины, разомкнутых на конце 108
5-3. Колебания в линиях конечной длины, короткозамкнутых на конце
5-4. Колебания в линиях, замкнутых на конце на реактивную нагрузку
5-5. Колебания в линиях, нагруженных на активное сопротнвление
5-6. Колебания в линиях, нагруженных на комплексную нагрузку
5-7. Реальные линии с потерями энергии
5-8. Использование длинных линий в качестве реактивных элементов и трансформаторов сопротивления
Вопросы
Задачи

Глава шестая. Антенны
6-1. Излучающие системы
6-2. Симметричные вибраторы (диполи)
6-3. Влияние земли на излучение антенн. Несимметричные вибраторы
6-4. Резонансные частоты антенн. Гармониковые антенны
6-5. Синфазные и противофазные антенны. Рефлекторы и директоры
6-6. Диаграммы направленности антенн с учетом влияния поверхности земли
6-7. Сложные вибраторы
6-8. Рамочные антенны
6-9. Антенны длинных и средних волн
6-10. Антенны коротких волн
6-11. Антенны ультракоротких радиоволн
Вопросы
Задачи

Глава седьмая. Распространение радиоволн
7-1. Свойства атмосферы н земли, влияющие на распространение радиоволн
7-2. Распространение длинных волн
7-3. Распространение средних волн
7-4. Распространение промежуточных волн
7-5. Распространение коротких волн
7-6. распространение ультракоротких волн
Вопросы
Задачи

Глава восьмая. Электронные, ионные и полупроводниковые приборы
8-1. Нелинейные преобразования и нелинейные элементы в радиотехнике
8-2. Принцип действия электронной лампы. Диоды
8-3. Триоды. Принцип усиления
8-4. Лампы с несколькими сетками
8-5. Конструкции и маркировка электронных ламп
8-6. Полупроводниковые приборы
8-7. Ионные и электронно-лучевые приборы
Вопросы
Задачи

Глава девятая. Усиление электрических колебаний
9-1. Основные типы усилителей
9-2. Каскады усиления напряжения звуковых частот и импульсные усилители
9-3. Каскады усиления мощности звуковых частот
9-4. Резонансные усилители
9-5. Полосовые усилители
9-6 Усилители на полупроводниковых триодах
Вопрос
Задачи

Глава десятая. Генерирование электрических колебаний
10-1. Синусоидальные и несинусоидальные токи и напряжения
10-2. Одноконтурные ламповые генераторы
10-3. Понятие об отрицательном сопротивлении
10-4. Двухконтурные ламповые автогенераторы
10-5. Клистронные генераторы
10-6. Магнетронные генераторы
10-7. Лампы с бегущей волной
10-8. Лампы с обратной волной
10-9. Генераторы на полупроводниковых триодах
10-10. Генераторы синусоидальных колебаний с реактивными элементами одного знака
10-11. Затягивание частоты в автогенераторах
10-12. Захватывание частоты автогенератора
10-13. Генераторы несинусоидальных колебаний
Вопросы
Задачи

Глава одиннадцатая. Преобразование электрических колебаний
11-1. Понятие о преобразовании колебаний
11-2. Амплитудная модуляция
11-3. Частотная и фазовая модуляция
11-4. Импульсная модуляция
11-5. Детектирование высокочастотных колебаний
11-6. Преобразователи частоты
11-7. Преобразование электрических импульсов
Вопросы
Задачи

Глава двенадцатая. Радиопередающие устройства
12-1. Назначение и классификация радиопередающих устройств
12-2. Стабилизация частоты радио пер едаюш их устройств
12-3. Усиление мощности в радиопередающих устройствах
12-4. Импульсные передатчики
Вопросы
Задачи

Глава тринадцатая. Радиоприемные устройства
13-1. Основные показатели качества приемников
13-2. Приемники прямого усиления. Регенерация и сверхрегенерация
13-3. Супергетеродинные приемники
Вопросы
Задачи

Глава четырнадцатая. Области применения радиотехники
14-1. Радиосвязь н радиовещание
14-2. Телевидение
14-3. Радиолокация
14-4. Радионавигация
14-5. Раднотелеуправление
14-6. Другие области применения радиотехники

Книги по радиотехнике

Страницы >>> [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]
Файл Краткое описание Размер
Англо-русский радиотехнический словарь. Составили: Л.П.Герман-Прозорова и Н.И.Виноградова. Под общей редакцией проф., д-ра техн.наук В.Л.Крейцера. Москва: Государственное издательство технико-теоретической литературы, 1957 год.
12.3 Мб
С.Рамо и Дж.Уиннери. Поля и волны в современной радиотехнике. Перевод с английского под редакцией Ю.Б.Кобзарева. Москва-Ленинград: Государственное издательство технико-теоретической литературы, 1948 год.
Книга посвящена изложению теоретических основ современной радиотехники, в особенности техники сантиметровых волн. Рассмотрены явления в волноводах, линиях и объёмных резонаторах, а также вопросы, связанные с излучением радиоволн.
12.4 Мб
В.А.Котельников, А.М.Николаев. Основы радиотехники. Часть 1. Москва: Государственное издательство литературы по вопросам связи и радио, 1950 год.
Настоящая книга является первой частью курса «Основы радиотехники», который в течение ряда лет читался В.А.Котельниковым на радиотехническом факультете Московского ордена Ленина энергетического института имени В. М. Молотова.
Первая часть содержит введение, дающее общий краткий обзор радиотехники, и анализ процессов, происходящих в простейших радиотехнических контурах и их элементах.
8.91 Мб
В.А.Котельников, А.М.Николаев. Основы радиотехники. Часть 2. Москва: Государственное издательство литературы по вопросам связи и радио, 1954 год.
Вторая часть курса основ радиотехники посвящена процессам в радиотехнических устройствах, содержащих нелинейные элементы. Рассматриваются усилители постоянного и переменного напряжения, ограничители, электронные реле и релаксационные генераторы, генераторы синусоидальных колебаний, а также процессы модуляции, детектирования и преобразования частоты. Основное внимание уделяется описанию физических явлений и общих методов их исследования. Изложение сопровождается расчётными примерами.
7.99 Мб
Б.П.Асеев. Колебательные цепи (Второе издание). Москва: Государственное издательство литературы по вопросам связи и радио, 1938 год.
Второе издание книги «Колебательные цепи» представляет собой четыре части курса теоретической радиотехники, читанного автором в течение 1934—1938 гг. студентам радиотехнического факультета Московского электротехнического института связи.
Первые три части книги, представляющие собой содержание первого издания «Колебательных цепей», для второго издания пересмотрены и дополнены; четвертая часть печатается впервые.
При изложении материала автор стремился наряду с рассмотрением математической стороны вопроса оттенять по возможности (без существенного увеличения объема книги) и физическую сущность изучаемых явлений, а также иллюстрировать теоретические формулы примерами их использования для решения практических задач.
7.13 Мб
Б.П.Асеев. Колебательные цепи (Третье издание). Москва: Государственное издательство литературы по вопросам связи и радио, 1955 год.
Для этого издания автор критически пересмотрел соответствующий материал по колебательным цепям, входивший в «Основы радиотехники», и в ряде случаев внёс в него необходимые дополнения.
В «Колебательных цепях», в первую очередь, рассматриваются вопросы, связанные с колебательными контурами, являющимися основными элементами подавляющего большинства радиотехнических схем. Далее излагается материал, относящийся к изучению электрических цепей с распределёнными постоянными; вопросы, разбираемые в этом разделе, являются фундаментом для решения ряда задач курсов антенных устройств и вещания’по проводам. Материал следующей большой части курса — фильтрующие цепи — находит исключительно широкое и многообразное применение почти во всех областях современной радиотехники (выпрямительные устройства, различные многократные схемы и т. п.)
5.17 Мб
Ф.Честнов. В мире Радио. Москва: Военное издательство министерства обороны Союза ССР, 1954 год.
Завершением замечательного ряда открытий русских физиков и инженеров-электриков в прошлом веке явилось изобретение А. С. Поповым радио — самого могущественного средства связи, о котором предки наши могли только мечтать.
Творение А. С. Попова — гордость русской науки. Покорив природу радиоволн, мы овладели самой большой скоростью, при которой земные расстояния не имеют значения: наиболее отдаленные пункты на земле радио соединяет в одно мгновение.
Советские ученые значительно расширили сферу применения выдающегося изобретения А. С. Попова. Рожденное в недрах электротехники, радио превратилось теперь в большую самостоятельную научно-техническую область. Оно вооружило нас новыми способами изучения природы, преобразило некоторые производственные процессы, властно и навсегда вошло в повседневную жизнь.
10.2 Мб

Страницы 1-75
Страницы 76-151
Страницы 152-221
Страницы 222-247
В.Я.Брускин, Р.Я.Штехман. Книга для радиомастера(справочное пособие). Издательсто «Лёгкая индустрия», Москва, 1967 год.
В книге излагаются методы ремонта радиоаппаратуры. В связи с этим рассмотрены принцип действия всех ступеней радиоприёмника, назначение деталей, входящих в те или иные каскады, даны расчёты элементов, цепей и узлов схемы.
4.67 Mb
4.73 Mb
4.85 Mb
1.80 Mb
Р.М.Терещук, Р.М.Добругов, Н.Д.Босой, С.И.Ногий, В.П.Боровской, А.Б.Чаплинский. Справочник радиолюбителя. Том 1. Киев: Издательство ТЕХНIКА, 1970 год.
В первой части справочника содержатся необходимые радиолюбителям сведения по электро- и радиотехнике, электро- и радио-материалам, радиодеталям, моточным узлам радиоэлектронной аппаратуры, электрическим фильтрам,электронным, ионным и полупроводниковым приборам, электроакустике, усилительным, радиоприемным и радиопередающим устройствам. Справочник рассчитан на подготовленных радиолюбителей. Содержащийся в нем справочный материал может быть полезен также техникам н инженерам, работающим в области радиоэлектроники.
9.11 Мб
Р.М.Терещук, Р.М.Добругов, Н.Д.Босой, С.И.Ногий, В.П.Боровской, А.Б.Чаплинский. Справочник радиолюбителя. Том 2. Киев: Издательство ТЕХНIКА, 1970 год.
Во второй части справочника содержатся сведения о телевизионных приемниках и магнитофонах, измерительной аппаратуре и электропитании радиоустройств, элементах автоматики, телемеханики и вычислительной техники. Справочник рассчитай на подготовленных радиолюбителей. Содержащийся в нем справочный материал может быть полезен также техникам и инженерам, работающим в области радиоэлектроники.
10.8 Мб
Г.Г.Гинкин. Справочник по радиотехнике. Москва-Ленинград: Государственное энергетическое издательство, 1948 год.
«Справочник по радиотехнике» рассчитан на весьма широкий круг читателей и содержит материалы расчетного характера (формулы, графики, таблицы, номограммы) по основным разделам радиотехники.
Справочник включает большое количество справок и расчетов, Необходимых для всех работников радиотехнической специальности: инженеров промышленности и эксплоатации, работников научно-исследовательских институтов, студентов втузов, техников различной квалификации, связистов Советской Армии, работников ремонтной и трансляционной сетей, подготовленных радиолюбителей и т. д.
20.8 Мб
А.Нефедов. Простой ламповый приёмник. Москва: Издательство ДОСААФ, 1956 год.
Приемник, описание которого приводится ниже, собран по схеме прямого усиления (1-V-1) с питанием от сети переменного тока на лампах 6КЗ, 6Ж8, 6П6С; в выпрямителе применен кенотрон 5Ц4С. Приемник предназначен для приема радиостанций, работающих в диапазонах длинных—150—410 кгц (733—2000 м) и средних—520—1600 кгц (187,5—578 м) волн.
Несмотря на свою простоту, приемник обладает довольно высокой чувствительностью и избирательностью, не уступающей малоламповым приемникам, собранным по супергетеродинным схемам.
586 кБ
Л.М.Кокорин. В помощь сельскому радиослушателю. В брошюре, в краткой форме, излагается биография великого русского учёного и изобретателя радио Александра Степановича Попова, в популярной форме поясняются принципы радиопередачи и радиоприёма, даются рекомендации по постройке детекторного приёмника, устройству антенны и заземления, приводятся общие описания популярных на тот период радиоприёмников.
2.20 Мб
В.В.Енютин. Детекторные радиоприёмники. Данная брошюра должна помочь радиокружкам и сельским радиолюбителям построить детекторный радиоприёмник. Среди помещённых в ней 8 описаний детекторных приёмников различной степени сложности каждый радиолюбитель может найти наиболее подходящую конструкцию. Большинство из них почти не требуют для своего изготовления покупных деталей.
1.37 Мб
Небольшая книжка Приёмники и усилители, из серии Библиотека журнала РАДИО. В книжке есть описания простого транзисторного приёмника, радиограммофона и простого усилителя низкой частоты и двухлампового радиоприёмника.
294 Kb
Я.Шур. От костров до радио. Москва-Ленинград: ДетГиз, 1942 год.
Детская книжка, посвящённая истории связи. Книга ценна уже тем, что издана в 1942 году, в самом трудном году Великой Отечественной войны, и предназначена для подростков, лишённых, порой, всего самого необходимого… Характерно, что все практические примеры связи относятся к военным действиям разных периодов, и это сейчас, наверное, даже более актуально, чем тогда, поскольку исторические события в наше время мало кому известны хотя бы поверхностно….
3.13 Mb
С.Колбасьев. Радиокнижка. Москва-Ленинград: Огиз-Молодая гвардия, 1931 год.
Автором Радиокнижки является тот самый Колбасьев, с которым так стремились встретиться герои фильма Мы из джаза. В книге, в популярной форме, излагаются основы радиотехники. В своё время это была лучшая книга начинающего радиолюбителя!
5.75 Mb
Книга В.Я.Брускина Номограммы для радиолюбителей! В книге содержатся около 100 номограмм по различным разделам электро и радиотехники, пояснения к ним и дополнительные материалы, необходимые для практических рассчётов.
2.83 Mb

Главы 1-6
Главы 7-10
Главы 11-14-Приложения
Руководство службы артиллерийской зенитной радиолокационной станции SCR-584-B, 1947 год. Станция выпускалась фирмой General Electric Company и поставлялась во время войны в СССР по Лэнд-Лизу. В это же время, фирмой Westinghouse Electric and Manufacturing Company, выпускались практически аналогичные станции SCR-584 и SCR- 584-A.
3.78 Mb
3.85 Mb
3.42 Mb
Е.Я.Щеголев. Морские радионавигационные устройства. Ленинград: Водтрансиздат, 1954 год.
Книга содержит обзор основных морских радионавигационных средств, изложенный в форме, доступной для широкого круга работников водного транспорта. Значительное внимание уделено работам отечественных учёных. Приводится оригинальная, разработанная автором, классификация радионавигационных систем.
4.73 Mb
Страницы >>> [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]

Добавить комментарий

Ваш адрес email не будет опубликован.
