Автомобильный осциллограф для диагностики автомобиля

Найти неисправность стало гораздо проще. Не надо разбирать и подкидывать каждую запчасть, что удешевляет поиск неисправности и экономит время. Автомобильный осциллограф применяется для диагностики двигателя, датчиков электронной системы управления, генератора, стартера, аккумулятора. Нужен при комплексной автомобильной диагностике, дополняет проверку сканером. Позволяет делать дефектовку мотора без вскрытия.

Осциллограф – это прибор, который снимает параметры времени и амплитуды электрического сигнала. При неисправностях автомобиля, также нужны эти характеристики. То есть как изменяется сигналы датчика, катушки, форсунки по времени.

Какой выбрать осциллограф для диагностики авто

Рассмотрим наиболее удобные и информативные приборы.

USB Autoscope Постоловского

На первом месте в рейтинге практиков стоит осциллограф Постоловского USB Autoscope IV. Имеет обширные диагностические функции.

осциллограф Постоловского

Преимущества
  • Профессиональные скрипты от Андрея Шульгина.
  • Удобный интерфейс.
  • Широкий диапазон измерения от 6 до 300 вольт.
  • Обработка скриптов в автоматическом режиме.
  • Информативный скрипт эффективности по цилиндрам CSS, показывающий работу форсунок, системы зажигания.
  • Тест аккумулятора, генератора, стартера. Показывает неисправности в автоматическом режиме. Легкий процесс съема характеристик: достаточно иметь доступ к плюсовой или минусовой клеммам АКБ.
  • Тест давления в цилиндре. Показывает метки системы газораспределения, правильно ли стоят фазы. Выявляет провернутый задающий диск.

Полная документация по работе с прибором. Подробно описаны скрипты, схемы подключения. Есть видео инструкция на сайте производителя. Отзывчивая поддержка.

Мотодок 3

Вторым в списке рейтинга осциллографов для диагностики автомобиля любой марки стоит Мотодок 3. Имеет схожие характеристики.

Преимущества и недостатки
  • Скрипт Андрея Шульгина эффективности цилиндров. Есть некоторые недостатки по синхронизации с некоторыми автомобилями, имеющими слабый сигнал с датчика коленчатого вала. Но это сглаживается удобством и быстрой работой.
  • Подключения на любое расстояние по кабелю RJ 45.
  • Качество картинки при диагностике, что не маловажно при работе.
  • Подробная документация на сайте производителя.

Для примера приведены только два осциллографа для диагностики авто. Существуют и другие приборы: отличаются ценой, производителем, но принцип измерения одинаков. Самое главное иметь опыт в чтении осциллограмм к каждой марке автомобиля.

Диагностика осциллографом автомобиля: как проводить

Пользоваться осциллографом не составляет особых трудностей у диагностов. Методика подробно описана в инструкциях к прибору. Главное знать места подключения к датчику положения коленчатого вала для проведения скрипта Шульгина по эффективности цилиндров. Для различных марок автомобилей ДПКВ может находится возле задающего диска или маховика.

Проверка датчиков осциллографом

ДПКВ

Датчик положения коленчатого вала. Нужен для синхронизации искры и форсунок по такту сжатия. Сигнал имеет синусоидальную форму с разрывом. Форма сигнала с одинаковой амплитудой. Если есть отклонения, значит задающий диск имеет не равномерность вращения или люфт.

сигнал датчика положения коленвалаИсправный ДПКВ

Методика измерения

  1. Подключаем измерительный щуп к сигнальному проводу осциллографа.
  2. Ставим диапазон измерения до 300-500 вольт.
  3. Нажимаем кнопку пуск и снимаем сигнал.
ДПРВ

Датчик положения распределительного вала. Имеет прямоугольную форму сигнала амплитудой 12,3 – 12,7 вольта. Полезно снимать одновременно сигналы ДПКВ и ДПРВ для определения фазы впрыска и смещения распределительных валов относительно друг друга. Но как правило этот параметр проверки ДВС есть на сканере.



сигнал датчиков положения коленвала и распредвалаНижний фронт сигнала ДПРВ совпадает с разрывом зубьев на задающем диске, что говорит о правильной фазе впрыска.
ДМРВ

Датчик массового расхода воздуха применяется на бензиновых двигателях для измерения объема прошедшего воздуха. Основной параметр для диагностики — это его АЦП равное 0,996 вольт при включенном зажигании. При углубленной диагностике ДМРВ, нужно померить время релаксации – период, за который, датчик выходит в нулевое положение.

сигнал исправного дмрвИсправный ДМРВ. Нулевое напряжения равно 0,996 вольт и скорость выхода на рабочий диапазон 0,5 мс.

Ниже представлена осциллограмма неисправного ДМРВ. Время перехода 20 мс, а напряжение при нулевом объеме воздуха 1,130 вольт. Авто с таким датчиком будет расходовать много топлива и терять мощность.



сигнал неисправного дмрвНеисправный дмрв

Немаловажно проверить пик выхода датчика на максимальный уровень напряжения. Для этого нужно снять сигнал с ДМРВ на заведенном ДВС, при резко нажатой педали газа. Чем больше показания к 5 вольтам, тем датчик имеет большую отдачу и авто будет эластичнее.

сигнал дмрв на заведенном мотореСигнал напряжения ДМРВ под нагрузкой

Работа с автомобильным осциллографом не страшна для начинающих диагностов.  Нужно тщательно изучить инструкцию по работе с прибором и применять на практике. Чем больше опыт подключения к конкретной марке, тем быстрее и точнее поиск неисправностей.

ДПДЗ

Датчик положения дроссельной заслонки. Проверить легче всего сканером. Но при плавающей неисправности, когда автомобиль едет рывками, нужно проверить сигнал осциллографом. Подключаем сигнальный провод щупа к выходу ДПДЗ и снимаем сигнал открывая дроссель. Не должно быть резких скачков.

сигнал исправного дпдзИсправный датчик положения дроссельной заслонкисигнал неисправного дпдзНеисправный датчик положения дроссельной заслонки

Проверка массы двигателя осциллографом

Плохую массу двигателя можно проверить измерительным щупом осциллографа. Минус щупа соединяется с минусовой клеммой АКБ, а сигнальный с двигателем или кузовом. Значительные помехи говорят о плохой массе.

проверка массы осциллографомХорошая масса

Диагностика катушек зажигания с помощью осциллографа

Проверка системы зажигания возможна только по анализу сигнала вторичной или первичной цепи. Самодиагностика двигателя автомобиля способна только косвенно определить дефекты в высоковольтной части. Может выдать ошибку по пропускам зажигания. Коды неисправностей пропусков дают общую картину работы цилиндра. Они могут возникнуть как от неисправной катушки, свечи, высоковольтного провода, форсунки, низкой компрессии, подсоса воздуха. Для точного определения неисправной катушки зажигания нужна проверка осциллографом.

Ниже приведен пример типичного сигнала высоковольтного пробоя, по которому можно судить о работоспособности всей высоковольтной системы автомобиля. Любой дефектный элемент: катушка, провод, свеча проявится на этой осциллограмме.

сигнал высоковольтного пробоя

Типичные неисправности системы зажигания
неисправная катушка зажиганияМежвитковое замыкание в первичной цепи катушкипробой вв проводаПробой высоковольтного проводасигнал свечи в сажеСвеча в сажесигнал с большим временем накопления
Слишком большое время накопления катушки. Дефект в электронном блоке управления двигателем.
Проверка индивидуальных катушек зажигания

Для диагностики индивидуальных катушек зажигания очень удобно использовать осциллограф АВТОАС-ЭКСПРЕСС М. Удобство заключается в его компактности и легкости подключения. Достаточно загрузить программу и приложить индуктивный или емкостной датчик прибора к самой катушке. Получаем осциллограмму как показано выше.

Диагностика топливной форсунки осциллографом

Форсунка бензинового двигателя состоит из запорного клапана, электромагнитный катушки. Соответственно движение этого клапана возможно проверить осциллографом.

сигнал исправной форсункиИсправная форсункасигнал неисправной форсунки
Неисправная форсунка

Диагностика форсунок с помощью осциллографа требуется в случае тщательного поиска неисправности. В большинстве случаев достаточно сделать тест Андрея Шульгина на эффективность работы цилиндров.

Проверка датчика кислорода с применением осциллографа

Лямбда зонд служит для точного дозирования топливо – воздушной смеси и снижения уровня токсичности отработавших газов. Работает по принципу гальванического элемента. Вырабатывает напряжение в зависимости от присутствия свободного кислорода во внутренней и внешней ячейке датчика. Напряжение варьируется от 0,1 – 0,9 вольт, что соответствует бедной и богатой смеси.

Проверить работу датчика можно

  • Сканером
  • Осциллографом

Первый вариант быстрый и достаточный для оценки общей работы. Второй же вариант диагностики датчика кислорода более точный и позволяет оценить скорость сработки лямбда зонда в режиме обратной связи.

осциллограмма датчика кислородаНеисправный датчик кислорода. Скорость реакции медленнаясигнал неработающего датчика кислородаДатчик кислорода полностью неисправен

Скрипт CSS Андрея Шульгина

Вот мы и добрались до самой сути диагностики автомобильных двигателей. Для диагностов любой марки это самый информативный скрипт. Он показывает работу форсунок, искры и компрессии за одну проверку. Для проведения этого теста достаточно снять сигнал с датчика положения коленвала и синхронизацию с искры первого цилиндра. Сложность может заключаться в подключении к ДПКВ некоторых марок, но это сглаживается информацией, которую дает скрипт.

Порядок записи сигнала применительно к осциллографу USB Autoscope:

  1. Подключиться параллельно сигнальным щупом осциллографа к выходу ДПКВ
  2. Если установлена система зажигания DIS поставить щуп синхронизации на первый цилиндр, индивидуальная катушка — воспользоваться индуктивным датчиком.
  3. Запустить двигатель и дать работать на холостом ходу.
  4. Активировать скрипт CSS
  5. Через 5-10 секунд плавно поднять обороты до 3000 и опустить.
  6. Спустя 5-10 секунд резко поднять обороты и выключить искру оставив педаль газа полностью нажатой.
  7. Остановить скрипт.

Анализ теста Андрея Шульгина

  1. Нажать кнопку «Выполнить скрипт»
  2. Задать входную информацию для анализа: количество и порядок работы цилиндров, угол опережения зажигания с погрешностью ±10°.
  3. Анализируем полученную картинку.
тест шульгинаГрафик скрипта CSS
  • Холостой ход — снижена эффективность 3 цилиндра.8.
  • Низкая компрессия в 3 цилиндре.

Таким образом, за 5 минут можно найти причину «троящего» двигателя, не откручивая свечи и не замеряя компрессию.

Порядок проведения теста эффективности на осциллографе Мотодок 3

Порядок снятия скрипта аналогичный USB Autoscope:

Анализ осциллограммы давления в цилиндре

Для снятия характеристики газодинамических процессов в цилиндре в комплекте с Мотортестером прилагается датчик давления на 16 атм. Двигатель должен быть прогрет до температуры 80-90 °C

Порядок проведения теста:

  1. Датчик давления вкрутить вместо свечи. Высоковольтный провод проверяемого цилиндра соединить с разрядником и подключить к нему датчик синхронизации первого цилиндра.
  2. Выключить форсунку в проверяемом цилиндре.
  3. Запустить прибор.
  4. Завезти двигатель и дать работать на холостых оборотах.
  5. Получить осциллограмму давления синхронизированную по ВМТ 0°C, как показано ниже.
осциллограмма давления в цилиндреВыпускной клапан открывается на 160° — метка смещена

Важно проанализировать две точки на осциллограмме:

  1. Момент открытия выпускного клапана. На моторах без фазовращателей значение 140-145°, с фазовращателями порядка 160°.
  2. Момент перекрытия, когда выпускной и впускной клапана открыты одновременно. Должен быть 360-360°.

При отклонениях от этих значений, можно говорить о смещении фаз газораспределения.

Все вышеприведенные методы работы с мотор тестером можно делать в различной последовательности. Все зависит от конкретного случая. Где-то достаточно провести тест Шульгина или снять характеристику давления в цилиндре. Главное найти неисправность меньшими потерями для владельца автомобиля.

















Типичные неисправности. Проверки при помощи осциллографа

Как сократить время поиска неисправности при помощи осциллографа и почему иногда не стоит пользоваться светодиодным пробником

Пример 1. Автомобиль Kia Cerato, глохнет. Двигатель обычный, G4GA объёмом 1,6 литра, устанавливается на многие модели KIA и Hyundai. Ошибок, как обычно, нет.

Для начала нужно определиться, что пропадает в момент «заглохания», тут не обойтись без осциллографа, поэтому:
— один канал на управление форсункой первого цилиндра
— второй на катушку зажигания
— третий на датчик положения распредвала
— четвёртый на ДПКВ.

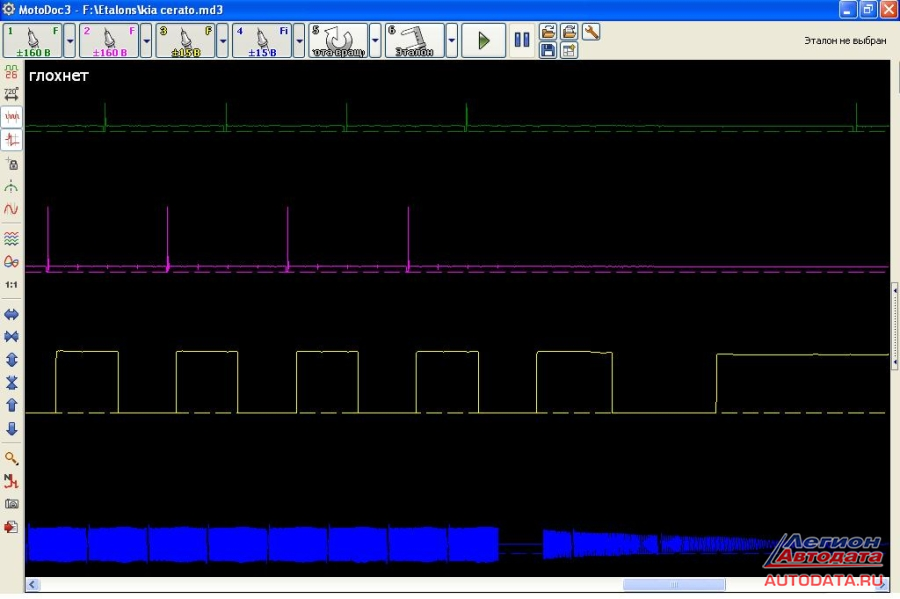

Осциллограф включаю в режим самописца, завожу двигатель. Через минут двадцать мотор глохнет, смотрим осциллограмму.


Сигнал датчика положения коленвала пропал. После этого мотор завёлся, поработал пару минут, опять заглох, после чего уже заводится отказался. Датчик меняем на новый, чтобы ещё раз удостовериться в неисправности старого датчика замеряю его сопротивление

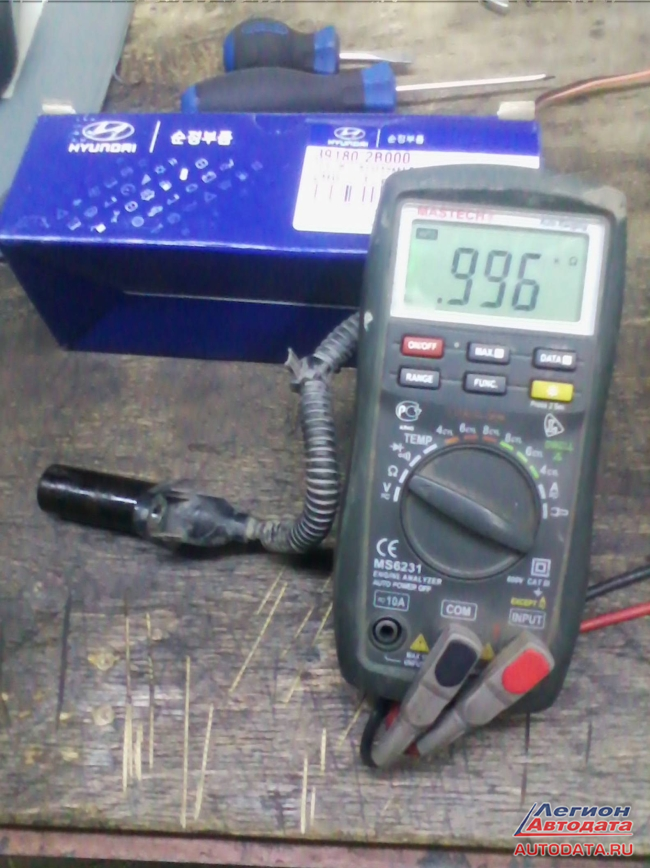

Оно около 1кОм, в норме. Нагреваю датчик феном

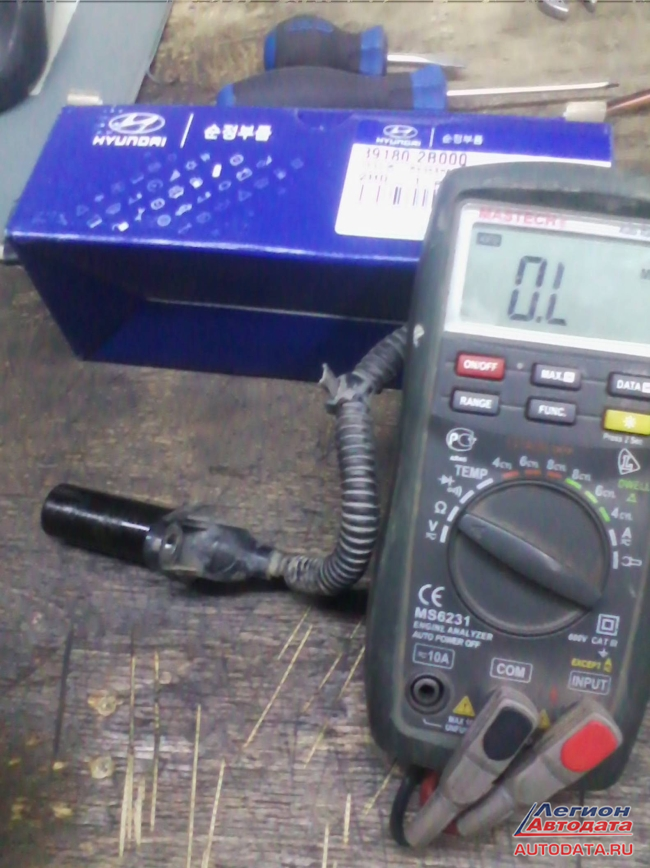

Сопротивление увеличивается до бесконечности, датчик неисправен.

Пример 2. Автомобиль Toyota Land Cruiser 200. Жалобы владельца: «Климат контроль периодически выключается».

Для начала также нужно определиться, чего ему не хватает для работы. Открываю схему климата, A/C Amplifer имеет питание в виде двух постоянных плюсов (+BAT) и двух зажиганий (+IG), минусы, кстати, это тоже питание, но проверять начну с плюсов, подключаю четыре канала осциллографа, далее включение зажигания и запуск двигателя


И сразу такая удача: «на одном из зажиганий напряжение не поднимается выше 6,6В».

Сейчас отопитель работает, скорее всего, он отключался когда напряжение совсем пропадало. Кстати, если в этом случае пользоваться светодиодным пробником, то он замечательно будет светиться и от 6В и заведёт вас в тупик, я так «попадал», после чего светодиодный пробник отправился в мусорку. У разъёма видны следы вмешательства в проводку, разматываю изоленту


Провод зажигания разорван, к соединениям вопросов нет, всё качественно. Эти нештатные провода идут под капот и заканчиваются вот такой красотой:
На автомобиле установлен дополнительный отопитель «Webasto», задачей этого реле была подача плюса на вход зажигания ЭБУ отопителя во время работы Webasto. Но время и влажность сделали своё дело, реле немного подгнило. Реле вместе с разъёмом заменили, немного переместили его, чтобы вода не попадала, теперь всё работает как надо.

Пример 3. Audi A4 1,8T глохнет, тут всё проще: в памяти куча ошибок, среди которых есть по датчику положения коленвала, но убедиться в его неисправности надо.

Подключаю осциллограф одним каналом на ДПКВ, вторым на ДПРВ – просто, чтобы сохранить рабочую синхронизацию датчиков для этого мотора. Через десять минут мотор глохнет


Как и ожидалось сигнал с ДПКВ пропал. Снимаю датчик, проверяю феном сопротивление и одновременно температуру датчика, после 80 градусов датчик уходит в обрыв.

Видео проверки:

Вот такие три обычные неисправности, где использование осциллографа значительно сократило время диагностики и ремонта.

Козлов Алексей Викторович
автосервис «Пронто»
г.Барнаул, ул.Цеховая, д.58б
+7 (913) 247-85-41
© Легион-Автодата


Радиосхемы. — Проверка радиодеталей осциллографом

категория

Советы начинающим радиолюбителям

материалы в категории

Осциллограф- вещь очень полезная в радиолюбительской практике: им можно наглядно увидеть форму сигнала в устройстве (амплитуду, искажения и так далее), но мало кто знает что при помощи осциллографа можно проверять радиодетали. Именно о том как проверить радиоэлементы при помощи осциллографа и рассказывает данная статья

В первую очередь необходимо изготовить небольшую приставку:

Принципиальная схема

Принципиальная схема приставки изображена на рис. 1. Приставка к осциллографу позволяет проверять практически все элементы, устанавливаемые в радиоэлектронные устройства бытовой аппаратуры: от резисторов до управляемых вентилей (тиристоров), а также дает возможность оценить качество потенциометров, катушек индуктивности, исправность переключателей, реле, трансформаторов и т. д.

Таким образом, один осциллограф может заменить почти всю измерительную лабораторию входного контроля. Необходимо иметь в виду, что осциллограф служит не только для наблюдений различных процессов, связанных с изменением формы напряжения.

Осциллограф можно использовать как электронный вольтметр, омметр, а применяя приставку к осциллографу, можно наблюдать на экране осциллографа характеристики транзисторов, что расширяет возможности использования осциллографа в ремонтной и любительской практике.

Конструкция и работа с приставкой

Приставка собирается в металлическом или пластмассовом корпусе размерами 50 X 75 X 100 мм с использованием малогабаритного трансформатора, понижающего напряжение с 220 до 6,3 В. Мощность трансформатора небольшая (20 мВт), а потребляемый ток не превышает 2—3 мА.

Рис. 2. Соединение приставки с осциллографом.

Работа с приставкой. Выводы приставки 1, 2, 3 соединяют с соответствующими выводами осциллографа (рис. 2). Осциллограф переводят в режим работы с внешней синхронизацией или с разверткой от внешнего источника. Подключают приставку к сети. На экране появится горизонтальная линия (если выводы 1 и 2 не замкнуты).

Затем Нажимают кнопку КН1, линия на экране осциллографа должна при этом отклониться на некоторый угол. Ручками «Усиление по горизонтали», «Усиление по вертикали» и «Установка по вертикали» добиваются того, чтобы линия располагалась в центре экрана под углом 45° к горизонтальной оси. Длина изображения должна быть равна половине диаметра экрана (рис. 3).

Проверяемый элемент всегда подключают к выводам приставки 3 я 2. Вертикальная линия на экране (см. рис. 3) свидетельствует о коротком замыкании, горизонтальная — об обрыве в цепи или в элементе. Характер изображения на экране осциллографа определяется зависимостью сопротивления испытуемого элемента от величины и полярности подводимого к нему синусоидального напряжения.

Проверка электронных компонентов

Покажем, что можно увидеть на экране осциллографа при исследовании следующих элементов.

Полупроводниковые диоды. Полярность включения и вид кривых на экране показаны на рис. 3, а, б. При обратном включении диода получается кривая, изображенная на рис. 3, в. Так можно определить выводы анода и катода диодов, у которых стерта маркировка.

Если вершина угла на экране скруглена или одна из его сторон много больше другой, или направление прямых сильно отличается от горизонтального и вертикального, то диод должен быть забракован.

Стабилитроны. Если напряжение стабилизации стабилитрона меньше 10 В, на горизонтальной линии появится излом (рис. 3,г). Расстояние от излома до вертикальной линии будет соответствовать напряжению стабилизации (в нашем случае 10 В).

Селеновые вентили. Если элемент исправный, то луч на экране будет вычерчивать горизонтальную линию, которая плавно переходит в вертикальную (рис. 3, д).

У неисправного элемента вертикальная часть осциллограммы будет очень короткой или с большим наклоном. Такая кривая свидетельствует о большом падении напряжения на вентиле при прохождении тока в прямом направлении. Падение напряжения на селеновых выпрямителях много больше, чем на германиевых или кремниевых.

Рис. 3. Осциллограммы, полученные при проверке электрорадиоэлементов

Туннельные диоды. Способ включения показан на рис. 3, е. Характеристика исправного диода изображена на рисунке (кривая 1). Иногда, увеличивая усиление по горизонтали, удается получить картину, показанную на рисунке (кривая 2), которая представляет собой типичную характеристику туннельного диода. Перед проверкой других деталей ручку «Усиление по горизонтали» необходимо перевести в положение, найденное во время калибровки.

Управляемые вентили (тиристоры) (рис. 3,ж). Вид Ірольтамперной характеристики для исправного элемента (с отключенным управляющим выводом—УЭ) показан на рис. 3, ж,1. Когда управляющий электрод соединяют с зажимом 2, тиристор открывается и луч рисует на экране кривую, похожую на характеристику дабычного диода, включенного в проводящем направлении (рис. 3, ж, 2),

Транзисторы. Подключение их к приставке показано на рис. 3, з. Если выводы эмиттера и коллектора поменять местами, рисунок иа экране не изменится (база остается не подключенной). Луч на экране прочертит горизонтальную линию, она может быть слегка изогнута. Затем присоединяют базу к зажиму 2 и получают характеристику, изображенную на рис. 3, з (1 — для транзистора типа р-п-р, 2— для «типа п-р-п). Это еще один способ определения выводов электродов неизвестных транзисторов. При переключении вывода базы на зажим 3 ^первая осциллограмма, изображенная на рис. 3, з, будет соответствовать транзистору п-р-п.

Если при испытаниях транзисторов на экране не появится характеристика в виде буквы L, это значит, что в цепи электродов транзистора имеется обрыв. Когда один из отрезков осциллограммы (буквы L) изогнут, это означает, что неисправен один из р-п переходов транзистора.

Изгиб вертикальной линии свидетельствует о большом сопротивлении в прямом направлении, наклон горизонтальной линии — о малом Обратном сопротивлении перехода (большой обратный ток коллектора). Отклонение сторон угла от горизонтали и вертикали указывает на плохое качество переходов.

Обычно у мощных транзисторов (даже у самых лучших) всегда наблюдается большой обратный ток коллектора. Поэтому сначала надо испытать несколько исправных мощных транзисторов и затем уже по инм, как по эталонам, проверять другие. Явления, указывающие на короткое замыкание или обрыв в транзисторе, одинаковы для всех типов транзисторов.

Однопереходные транзисторы. Схема включения показана на рис. 3, к. Сначала следует провести измерение с отключенным эмиттером. На экране осциллографа должна появиться прямая линия с наклоном 30° по отношению к горизонтальной оси (рис. 3, к,

1). Затем соединяют эмиттер с зажимом 2, при этом часть прямой на экране должна изогнуться вверх (рис. 3, к, 2). Если эмиттер подключить к зажиму 3 (к базе транзистора), вертикальным станет нижний конец прямой (рис. 3, к, 3).

Резисторы (постоянные и переменные). Измеряя транспортиром угол наклона прямой на экране относительно горизонтали, можно приблизительно определить величины сопротивлений различных резисторов. Для этого следует использовать схему рис. 3, л и график, изображенный на рис. 4. Для резисторов с сопротивлением до 100 Ом луч на экране будет вычерчивать вертикальную ось, свыше 100 кОм — горизонтальную.

Рис. 4. График для определения величины сопротивления постоянных и переменных резисторов.

Эти две прямые определяют диапазон измерений осциллографа. Перед измерением резистор следует подключить к зажимам 3 и 2. Один из крайних выводов и средний вывод регулируемого резистора (потенциометра) подключают к приставке. При повороте оси исследуемого переменного резистора наклон прямой на экране должен измениться. Нечеткое изображение линии на экране указывает на загрязнение подвижного контакта резистора.

Фоторезисторы подключают к зажимам 3 и 2. Если входное отверстие фоторегулятора прикрыть, то на экране появится прямая, имеющая небольшой угол наклона. Если прибор осветить, появится вертикальная прямая. Используя график, приведенный на рнс. 81, можно определить сопротивление прибора при освещении с различной интенсивностью. Так подбирают фоторезисторы с близкими характеристиками, а также калибруют фотоэкспонометры.

Конденсаторы любого типа также присоединяют к зажимам 3 к 2. Для исправных конденсаторов емкостью до 0,85 мкФ на экране появится эллипс с горизонтальной большой осью (см. рис. 3, м). При емкости, близкой к 0,85 мкФ, на экране получится круг, а при емкости, превышающей эту величину, снова эллипс, но с большой вертикальной осью.

Рис. 5. График для нахождения емкостей проверяемых конденсаторов.

Измеряя отношения большой и малой осей эллипса, можно по графику, приведенному на рис. 5, найти приблизительную емкость конденсатора. Если большая ось эллипса наклонена, это свидетельствует о слишком большом токе утечки конденсатора.

Катушки, реле и трансформаторы. Выводы катушек, реле и обмоток трансформаторов подключают к зажимам 3 и 2 приставки и наблюдают эллипс иа экране осциллографа. При индуктивности катушки меньше 5 Г на экране получится эллипс, большая ось которого слегка наклонена относительно вертикали, при индуктивности 5 Г на экране будет круг, а выше 5 Г — эллипс, большая ось которого немного отклонена от горизонтальной оси.

Естественно, что точность таких измерений не высока, так как на вид осциллограммы влияет не только индуктивность, но и емкость обмоток. Форма осциллограммы, отличающаяся от описанной, указывает на короткое замыкание в катушке. Имея катушки, индуктивность которых известна, измеряемую индуктивность можно определить сравнением.

Проверка электрических цепей. Так как устройство позволяет оценивать очень малые значения сопротивления между зажимами 3 и 2, его можно использовать для проверки выключателей, электроламп, предохранителей, монтажных проводов и электрических цепей.

По страницам журнала Радио

Измерения осциллографом

Измерения осциллографом, как пользоваться осциллографом
Осциллограф — это эффективный современный прибор, предназначенный для измерения частотных параметров электрического тока во времени и позволяющий отображать их в графическом виде на мониторе, либо фиксировать их с помощью самопишущих устройств. Он позволяет измерять такие характеристики электрического тока внутри цепи, как его сила, напряжение, частота и угол фазового сдвига.
Зачем нужен осциллограф?
Нет лаборатории, которая смогла бы функционировать долго без измерительных приборов или источников сигналов, токов и напряжения. Если же в планах заняться проектированием или созданием высокочастотных устройств (особенно серьёзной вычислительной техники, скажем, инверторных блоков питания), тогда осциллограф — это отнюдь не роскошь, а необходимость.
Особенно же хорош он тем, что помогает визуально определить форму у сигнала. Чаще всего именно такая форма хорошо показывает, что именно происходит в измеряемой цепи.
Центром всяких осциллографов выступает электронно-лучевая трубка. Можно сказать, что она вроде радиолампы, внутри, соответственно, вакуум.
Катод осуществляет выброс электронов. Установленная фокусирующая система создаёт тоненький луч из излучаемых заряженных частиц. Специальный слой люминофора покрывает весь экран внутри. Под воздействием заряженного пучка электронов возникает свечение. Наблюдая снаружи, можно заметить по центру светящуюся точку. Лучевая трубка укомплектована двумя парами пластин, которые управляют созданным таким образом лучом. Работа электронного луча осуществляется в направлениях, находящихся перпендикулярно. В итоге получаются две управляющие системы, которые создают на экране синусоиду, в которой вертикаль обозначает величину напряжения, а горизонталь — период времени. Таким образом, можно наблюдать параметры поданного на прибор напряжения в определённых временных промежутках. В зависимости от типа подаваемого на осциллограф сигнала с его помощью возможно измерение не только параметров напряжения, но и других величин того или иного тестируемого агрегата.
Какими они бывают
В настоящее время распространены осциллографы двух типов — аналоговый и цифровой (последний отличается большим удобством, расширенными функциями и зачастую более точен). Оба они работают по одинаковому принципу, и указанные ниже способы измерения физических величин могут применяться на любых моделях этого прибора.
Правильное подключение

При проведении измерений важно правильное подключение прибора к измеряемому участку цепи. Осциллограф имеет два выхода с подключаемыми к ним клеммами или щупами. Одна клемма — фазовая, она соединена с усилителем вертикального отклонения луча. Другая — земля, соединенная с корпусом прибора. На большинстве современных приборов фазовый провод заканчивается щупом либо миниатюрным зажимом, а земля — небольшим зажимом типа «крокодил» (см. фото)

На осциллографах советского производства и некоторых российских моделях оба щупа одинаковы, различить их можно либо по значку «земля» на соответствующем проводе, либо по длине — фазовый провод короче. Подключаются они к входам осциллографа, как правило, стандартным штекером (см. рисунок)
Если маркировка отсутствует, а по внешним признакам выяснить, где какой щуп, не удалось, то проводят простой тест. Одной рукой дотрагиваются до одного щупа, при этом другую руку держат в воздухе, не прикасаясь ни к чему. Если этот щуп идет на фазовый вход, то на мониторе появятся заметные помехи (см. рисунок). Они представляют собой значительно искаженную синусоиду с частотой 50 Герц. Если щуп идет к «земле», то монитор останется без изменений.
При подключении осциллографа на измеряемый участок цепи, не имеющий общего провода, щуп «земля» может быть подключен к каждой из измеряемых точек. Если общий провод имеется (это точка, соединенная с корпусом прибора либо заземленная и условно имеющая «нулевой» потенциал), то «землю» предпочтительнее подключать к ней. Если этого не сделать, то точность измерений сильно упадет (в некоторых случаях такие измерения окажутся очень далеки от истинных значений и доверять им будет нельзя).

Измерение напряжения осциллографом

За основу измерения напряжения берется известное значение вертикального масштаба. Перед началом измерений надлежит закоротить оба щупа прибора либо переключить регулятор входа в положение. Нагляднее см. следующую картинку.
После чего рукояткой вертикальной регулировки надлежит выставить линию развертки на горизонтальную ось экрана, чтобы можно было корректно определять высоту.
После этого прибор подключается на измеряемый участок цепи и на мониторе появляется график. Теперь остается только посчитать высоту графика от горизонтальной линии и умножить на масштаб. Например, если на ниже приведенном графике одну клетку считать за 1 вольт (соответственно, она разбита на штриховые деления в 0,2, 0,4, 0,6, и 0,8 вольт), то получаем общее напряжение в 1,4 вольта. Если бы цена деления была 2 вольта, то напряжение бы равнялось 2,8 вольт и так далее…
Выставление нужного масштаба осуществляется вращением специальных ручек настройки.

Определение силы тока

Для узнавания силы тока в цепи с помощью осциллографа в нее последовательно включают резистор, имеющий значительно меньшее сопротивление, чем сама цепь (такое, чтобы он практически не влиял на ее исправную работу).
После этого производят измерение напряжения по принципу, указанному выше. Зная номинальное сопротивление резистора и общее напряжение в цепи несложно, пользуясь законом Ома, рассчитать силу тока.

Измерение частоты с помощью осциллографа

Прибор позволяет успешно измерять частоту сигнала, исходя из его периода. Частота находится в прямо пропорциональной зависимости от периода и рассчитывается по формуле f=1/T, там f — частота, Т — период.
Перед измерением линию развертки совмещают с центральной горизонтальной осью прибора. При проведении измерений осциллограф подключают в исследуемую сеть и наблюдают на экране график.
Для большего удобства, используя ручки горизонтальной настройки, совмещают точку начала периода с одной из вертикальных линий на экране осциллографа. Успешно посчитав количество делений, которое составляет период, следует умножить его на величину скорости развертки.
Рассмотрим на конкретном примере подробнее. Например, период составляет 2,6 делений, развертка — 100 микросекунд/деление. Умножая их, получаем величину периода равную 260 микросекунд (260*10-6 секунд).
Зная период, рассчитываем частоту по формуле f=1/T, в нашем случае частота примерно равна 3,8 кГц.
Измерение сдвига фаз
Сдвиг фаз — это величина, указывающая взаимное положение двух колебательных процессов  в течение времени.
Измерение его производят не в секундах, а в долях периода (Т) сигнала. Достичь максимальной точности измерений этого показателя возможно в том случае, если период растянут масштабированием на весь экран.
В современном цифровом осциллографе абсолютно каждый из сигналов имеет свой цвет, что очень удобно при измерениях. В старых же аналоговых вариантах их яркость и цвет, к сожалению, одинаковы, поэтому для большего удобства следует сделать их амплитуду различной. Подготовка измерения сдвига фаз требует точных подготовительных операций.
Первое, что нужно сделать — не подключая прибор к измеряемой цепи, установить ручками вертикальной настройки линии развертки обоих каналов на центральную ось экрана. Затем ручками настройки усиления каналов вертикального отклонения (плавно и ступенчато) 1-й сигнал устанавливается с большей амплитудой, а второй — с меньшей. Ручками регулирования скорости развертки ее величина устанавливается такой, чтобы оба сигнала на экране имели примерно одинаковый период. После этого, регулируя уровень синхронизации, совмещают начало графика напряжения с осью времени. Ручкой горизонтальной настройки устанавливают начало графика напряжения в крайней налево вертикальной линии. Затем ручками регулировки скорости развертки добиваются того, чтобы конец период графика напряжения совпадал с крайней направо вертикальной линией сетки монитора.
Все эти подготовительные операции производят по порядку до тех пор, пока график периода напряжения не растянется на экран полностью. При этом он должен начинаться и заканчиваться в линиях развертки (см. рисунок).
После завершения подготовительного этапа следует выяснить, какой из параметров опережает другой — сила тока или напряжение. Величина, начальная точка периода которой начинается раньше во времени, является опережающей, и наоборот. Если опережающим является напряжение, то параметр угла сдвига фаз будет положительным, если сила тока — отрицательным. Углом сдвига фаз (по модулю) является дистанция между началами и концами периодов сигналов в величине сетки делений монитора. Он рассчитывается по такой формуле:
В ней величина N — это количество клеток сетки, которые занимает один период, а α — количество делений между началами периодов.
Если графики периодов силы тока и напряжения имеют общие начальную и конечную точки, то угол сдвига фаз равняется нолю.
При ремонте радиоаппаратуры поиск неисправностей ведут, измеряя осциллографом обозначенные выше параметры на отдельных участках электронной цепи или у конкретных электронных компонентов (например, микросхем). Затем их сравнивают с указанными в технологических каталогах величинах, стандартных для этих компонентов, после чего и делают выводы о безошибочной работе или неисправности того или иного элемента цепи.
Если статья была вам полезна, поделитесь ею, пожалуйста, в соц.сетях, воспользовавшись кнопками внизу страницы!
Заходите на мой канал в YouTube и в группы «Телемастерская» в Одноклассниках и «Самоделкин» ВКонтакте!
Всем успехов!



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
