4. Организационные мероприятия по электробезопасности

Организационные мероприятия по электробезопасности

К организационным мероприятиям по защите от поражения человека током относятся:

— обучение работников основам электробезопасности при поступлении на работу (инструктаж на рабочем месте) и проведение повторного инструктажа не реже 1 раза в год или 1 раз в 3 года в зависимости от профессии или должности со сдачей экзамена и получением квалификационной группы по технике безопасности ;

— выполнении работы в электроустановках по распоряжению или наряду – допуску;

— инструкции по безопасному обслуживанию оборудования с электрическими элементами;

— плакаты по электробезопасности и т.п.

В соответствии с ПТЭ и ПТБ для персонала, обслуживающего (работающего) электроустановки, установлено 5 квалификационных групп по технике безопасности.

I квалификационная группа присваивается неэлектротехническому производственному  персоналу: обслуживающему электропечи, пердвижные машины и механизмы с электроприводом, работающим с ручными электрическими машинами и другими переносными электроприемниками и т. п.

II. квалификационная группа присваивается квалификационной комиссией  неэлектротехническому персоналу, обслуживающему установки и оборудование с электроприводом, — электросварщики, термисты установок ТВЧ, машинисты грузоподъемных машин и т.д.

Рекомендуемые файлы

Элекротехническому персоналу: электромантером, начинающим инженером и техникам.

Если Вам понравилась эта лекция, то понравится и эта — 21. Современные тенденции развития.

III. квалификационная группа присваивается только электротехническому персоналу. Эта группа дает право единоличного обслуживания, осмотра, подключения и отключения электроустановок от сети напряжения до 1000 В.

IV квалификационная группа присваивается только лицам электротехнического персонала. Лица с квалификационной группой не ниже IV имеют право на обслуживание электроустановок напряжением выше 1000 В.

V квалификационная группа присваивается лицам, ответственным за электрохозяйство, и другому инженерно-техническому персоналу в установках напряжением выше 1000 В.

Лица с V квалификационной группой имеют право отдавать распоряжения и руководить работами в электроустановках напряжением как до 1000 В, так и выше.

Технические мероприятия, обеспечивающие безопасность работ

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

В этой статье Вы наглядно увидите всю последовательность технических мероприятий по подготовке рабочего места в электроустановках.

Для начала обратимся к ПОТ Р М 016-2001 (Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок). Кстати, если Вы желаете проверить свои знания по этой книжке, то Вам сюда: пройти онлайн тест по ПОТ Р М 016-2001.

Итак, открываем ПОТ Р М 016-2001, Главу 3 и читаем, что там написано:

Чтобы легче понять написанное, в качестве примера рассмотрим вывод в ремонт высоковольтного масляного выключателя ВМГ-10. Тип ячейки — КСО, класс напряжения — 10 (кВ).

Согласно ПОТ Р М 016-2001, все оперативные переключения в действующих электроустановках производит оперативный персонал, которому присвоено это право на основании распорядительного документа руководителя предприятия.

В нашем примере электроустановка выше 1000 (В), поэтому оперативный персонал должен иметь следующие группы по электробезопасности:

• старший работник по смене — IV группу
• остальные работники в смене — III группу

Весь оперативный персонал применяет следующие средства индивидуальной защиты (СИЗ):

Надеюсь, Вы все помните несчастный случай с двумя электромонтерами, который произошел с ними при оперативных переключениях. Переходите по указанной ссылочке и особое внимание уделите выводу в конце статьи.

В качестве основного электрозащитного средства оперативный персонал применяет указатель высокого напряжения УВН-10, у которого имеется штамп о пройденном испытании.

Подробно останавливаться на указателях высокого напряжения я сейчас не буду, а предложу почитать Вам полезные статьи по этой теме:



Технические мероприятия, обеспечивающие безопасность работ, по подготовке рабочего места

Перейдем к нашему примеру.  Согласно графика ППР, необходимо вывести в ремонт высоковольтный масляный выключатель фидера №100 на подстанции 13. С этого фидера питается силовой трансформатор мощностью 1000 (кВА).

Смотрим схему данного фидера (присоединения) и по ней составляем бланк переключений.

В бланке переключений указывается вся последовательность производства операций по подготовке рабочего места в электроустановке. После составления бланка переключений его проверяет сменный мастер оперативной службы и подписью заверяет правильность операций.

Рассмотрим бланк переключений по подготовке рабочего места для нашего примера.

1. С диспетчерского пункта (ДП) с помощью устройства телеуправления УТБ-3 (телемеханика) отключим высоковольтный масляный выключатель фидера № 100.

Убедимся в отключении по сигнальным лампам положения выключателя (должна гореть зеленая лампа) и показаниям амперметра (стрелка на нуле).

2. Проверим фактическое отключение масляного выключателя.

Проверим флажок на электромагнитном приводе ПЭ-11 масляного выключателя. Зеленый флажок сигнализирует об отключенном состоянии выключателя.

Затем откроем сетчатое ограждение ячейки и посмотрим на «свечи» масляного выключателя. «Свечи» каждой фазы должны выйти из бачка выключателя, т.е. разорвать силовую цепь.

3. Отключим автоматический выключатель цепей соленоидов (включения) и вывесим на его рычажок включения запрещающий плакат «Не включать! Работают люди».

На ключ управления масляным выключателем тоже повесим запрещающий плакат «Не включать! Работают люди».

4. Одеваем диэлектрические перчатки и отключаем кабельный разъединитель.

5. Аналогично, отключаем шинный разъединитель.

После отключения шинного и кабельного разъединителей убедимся, что они отключились — должен быть виден разрыв между подвижными и неподвижными контактами.

На рукоятках ручных приводов разъединителей установим блокировочный шток и повесим запрещающие плакаты «Не включать! Работают люди».

6. Отключим автоматический выключатель оперативных цепей (цепей управления) и повесим на его кнопку включения запрещающий плакат «Не включать! Работают люди».

7. Проверим отсутствие напряжения на кабеле 10 (кВ) указателем высокого напряжения УВН-10.

Перед работой указателем высокого напряжения УВН-10 необходимо убедиться, что он исправен. Проверим его на соседней ячейке путем прикосновения к шинам, которые находятся под рабочим напряжением.

А теперь проверим отсутствие напряжения на силовом кабеле 10 (кВ) нашей ячейки.

Напомню Вам, что в распределительных устройствах (РУ) напряжением выше 1 (кВ) пользоваться указателем УВН необходимо ТОЛЬКО в диэлектрических перчатках, а право проводить проверку на отсутствие напряжения можно самостоятельно с IV группой по электробезопасности.

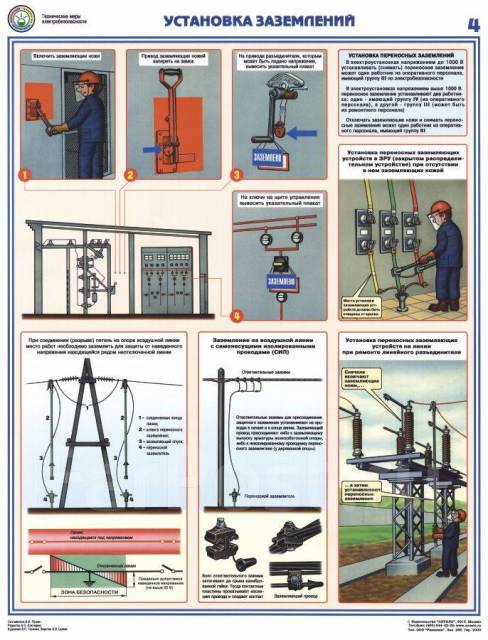

8. Установим защитное заземление на кабеле 10 (кВ).

Переносное заземление должно быть установлено на отключенном рабочем месте со всех сторон, откуда может быть подано напряжение (либо ошибочно, либо аварийно).

После проверки отсутствия напряжения на силовом кабеле 10 (кВ) присоединим переносное заземление к заземляющему устройству и с помощью изолирующей штанги установим его на месте соединения кабеля с кабельным разъединителем или специальных «отпайках», только они должны быть очищены от краски.

Затягивать струбцины переносного заземления разрешено руками в диэлектрических перчатках или с помощью той же изолирующей штанги.

Напомню Вам, что устанавливать и убирать переносные заземления необходимо ТОЛЬКО в диэлектрических перчатках. Устанавливать переносные заземления в электроустановке выше 1000 (В) могут два работника с IV и III группами по электробезопасности.

9. Проверим указателем напряжения УВН-10 отсутствие напряжения в ячейке масляного выключателя 10 (кВ).

Все производится аналогично пункта 7.

10. Установим переносное заземление в ячейке масляного выключателя 10 (кВ) со стороны сборных шин.

Все производится аналогично пункта 8.

После установки переносных заземлений на рукоятках ручных приводов шинного и кабельного разъединителей повесим указательные плакаты «Заземлено».

11. Подготовим рабочее место для работы бригад ремонтного персонала.

На расположенных рядом и напротив с подготовленным рабочим местом ячейках необходимо вывесить предупреждающие плакаты «Стой! Напряжение».

Все технические мероприятия, обеспечивающие безопасность работ в электроустановке напряжением 10 (кВ), выполнены. Осталось непосредственно на подготовленном рабочем месте вывесить предписывающий плакат «Работать здесь».

Все готово.

Оформляем окончание работы по  бланку переключений и докладываем сменному мастеру оперативной службы об окончании  работы по подготовке рабочего места.

Дополнение: ПОТ Р М-016-2001 действуют до 4 августа 2014 года! Затем вводятся новые Правила по охране труда при эксплуатации электроустановок — более подробно об этом читайте здесь.

P.S. В этой статье я подробно показал Вам на наглядном примере с большим количеством фотографий все технические мероприятия, обеспечивающие безопасность работ, которые необходимо соблюдать при подготовке рабочего места в электроустановке напряжением 10 (кВ). Если у Вас имеются вопросы или дополнения к материалу статьи, то готов Вас выслушать в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Безопасность | Организационные мероприятия, обеспечивающие безопасность работ

Главная Инструкции Информация Таблицы Безопасность Заземление УЗО Стандарты Книги Услуги Контакты Прайс Загрузить Сайты Форум

Организационными мероприятиями, обеспечивающими безопасность работы в электроустановках, являются: а) оформление работы наряд-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации; б) допуск к работе; в) надзор во время работы; г) оформление перерыва в работе, переводов на другое рабочее место, окончания работы. Наряд, распоряжение, текущая эксплуатация Работа в электроустановках производится по наряду, распоряжению, в порядке текущей эксплуатации. Наряд — это задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и лиц, ответственных за безопасность выполнения работы, и пр. По наряду могут производится работы в электроустановках, выполняемые: а) со снятием напряжения; б) без снятия напряжения на токоведущих частях и вблизи них. Распоряжение — это задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются) и лиц, которым поручено ее выполнение. Распоряжение может быть передано непосредственно или с помощью средств связи с последующей записью в оперативном журнале. Текущая эксплуатация — это проведение оперативным (оперативно-ремонтным) персоналом самостоятельно на закрепленном за ним участке в течении одной смены работ по перечню Лица, ответственные за безопасность работ, их права и обязанности Ответственными за безопасность работ являются: а) лицо, выдающее наряд, отдающее распоряжение; б) допускающий — ответственное лицо из оперативного персонала; в) ответственный руководитель работ г) производитель работ; д) наблюдающий; е) члены бригады. Лицо, выдающее наряд, отдающее распоряжение, устанавливает необходимость и объем работы, отвечает за возможность безопасного ее выполнения, достаточность квалификации ответственного руководителя, производителя работ или наблюдающего, а также членов бригады. Право выдачи нарядов и распоряжений предоставляется лицам из электротехнического персонала предприятия, уполномоченным на этом распоряжением лица, ответственного за электрохозяйство предприятия. Указанные лица должны иметь группу по электробезопасности не ниже V в электроустановках напряжением выше 1000 В и не ниже IV в установках напряжением до 1000 В. Право давать распоряжения на производство ряда работ, перечень которых определяется лицом, ответственным за электрохозяйство предприятия, предоставляется также лицам из оперативного персонала с группой не ниже IV. Допускающий — ответственное лицо из оперативного персонала — несет ответственность: а) за правильность выполнения необходимых для допуска и производства работ мер безопасности, их достаточность и соответствие характеру и месту работы; б) за правильность допуска к работе, приемку рабочего места по окончании работы с оформлением в нарядах или журналах. Допускающий должен иметь группу по электробезопасности не ниже IV при работе в электроустановках выше 1000 В и не ниже III — в установках до 1000 В Ответственный руководитель, принимая рабочее место от допускающего и осуществляя допуск, отвечает наравне с допускающим за правильную подготовку рабочего места и достаточность выполненных мер безопасности, необходимых для производства работы, в том числе и за достаточность мер, предусмотренных в графе наряда Отдельные указания Ответственному руководителю запрещается принимать непосредственное участие в работе по нарядам, кроме случаев, когда он совмещает обязанности ответственного руководителя и производителя работ Ответственный руководителями назначаются лица из электротехнического персонала, имеющие группу по электробезопасности V Производитель работ, принимая рабочее место от допускающего, отвечает за правильность его подготовки и за выполнение необходимых для производства работы мер безопасности. Производитель работ обязан проинструктировать бригаду о мерах безопасности, которые необходимо соблюдать при работе, обеспечить их выполнение членами бригады. Производитель работ соблюдает настоящие Правила сам и отвечает за их соблюдение членами бригады, следит за исправностью инструмента, такелажа и другой ремонтной оснастки. Производитель работ обязан также следить за тем, чтобы установленные на месте работы ограждения, плакаты, заземления не снимались и не переставлялись. Производитель работ, выполняемых по наряду с электроустановках напряжением выше 1000 В, должен иметь группу по электробезопасности не ниже IV, в установках до 1000 В — группу не ниже III. Производитель работ, выполняемых по распоряжению во всех электроустановках, должен иметь группу не ниже III Наблюдающий назначается для надзора за бригадами строительных рабочих, разнорабочих, такелажников и других лиц из неэлектротехнического персонала при выполнении ими работы в электроустановках по нарядам или распоряжениям. Наблюдающий за электротехническим персоналом, в том числе командированным, назначается в случае проведения работ в электроустановках при особо опасных условиях, определяемых лицом, ответственным за электрохозяйство предприятия, где эти работы производится. Наблюдающий контролирует наличие установленных на месте работы заземлений, ограждений, плакатов, запирающих устройств и отвечает за безопасность членов бригады от поражения электрическим током электроустановки. Наблюдающему запрещается совмещать надзор с выполнением какой-либо работы и оставлять бригаду без надзора во время работы. Наблюдающими назначается лица с группой не ниже III. Члены бригады обязаны соблюдать настоящие Правила и инструктивные указания, полученные при допуске к работам и во время работы.

Организационно технические мероприятия по обеспечению электрооборудования. Обязательные организационные и технические мероприятия по электробезопасности, который проводятся на предприятии

Организационные и технические мероприятия по обеспечению электробезопасности

В целях обеспечения безопасности работ в действующих электроустановках принимают следующие организационные меры: назначают лиц, ответственных за организацию и производство работ; оформляют наряд или распоряжение; организуют допуск к проведению работ и надзор за их проведением; оформляют перерывы в работе, переводы на другие рабочие места и устанавливают время окончания работ.

Право выдачи нарядов на производство работ в действующих электроустановках предоставляется электротехническому персоналу, имеющему квалификационную группу не ниже IV (электроустановки до 1000 В), на основе распоряжения главного механика АТП.

Без наряда, по распоряжению, переданному непосредственно или по телефону, могут выполняться работы без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, кратковременные и небольшие по объему работы со снятием и без снятия напряжения с электроустановки, выполняемые оперативным персоналом или под его наблюдением. Распоряжение фиксируется в оперативном журнале.

При работах со снятием напряжений в действующих электроустановках или вблизи них должны выполняться следующие технические мероприятия:

1. отключение всей или части электроустановки от источника питания электроэнергией;
2. механическое запирание приводов отключенных коммутационных аппаратов, снятие предохранителей, отсоединение концов питающих линий и другие мероприятия, обеспечивающие невозможность ошибочной подачи напряжения к месту работы;
3. установка знаков безопасности (смысловые значения, изображение и места установки знаков безопасности даны в ГОСТ 12. 4.026) и ограждений, остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние;
4. наложение заземлений и ограждение.

Работы на токоведущих частях, находящихся под напряжением, и вблизи них должны проводиться по наряду не менее чем двумя лицами под непрерывным надзором. При выполнении работ необходимо обеспечить безопасное расположение работающих. Они должны обязательно пользоваться защитными средствами и приспособлениями и иметь одежду с опущенными и застегнутыми у кистей рук рукавами и головной убор.

При наложении переносного заземления необходим ряд подготовительных работ: выбор места наложения заземления; проверка отсутствия напряжения; очистка места наложения заземления от краски. Кроме того, перед накладкой заземляющих проводников на отключенные токоведущие части электрооборудования необходимо их предварительно присоединить к стационарному заземляющему устройству. Наложение переносных заземлений должно производиться с помощью оперативной штанги. В электроустановках до 1000 В операции наложения и снятия заземления могут выполняться без использования оперативных штанг, но при этом персонал должен пользоваться диэлектрическими перчатками.

Снимают переносное заземление после окончания ремонтных работ в обратном порядке, т. е. сначала необходимо снять заземляющие проводники с токоведущих частей, а затем отсоединить их от стационарного заземляющего устройства.

Защита от опасного воздействия статического электричества

На АТП электростатические заряды возникают при операциях с автомобильным топливом, работе станков и машин с ременной передачей, при обработке диэлектрических материалов и во многих других случаях. Статическое электричество часто является причиной взрывов и пожаров. Особенно многочисленны случаи с гибелью или тяжелым травмированием людей при воспламенении от разрядов статического электричества горючих сред. Были случаи загорания при наливе автомобильного топлива в небольшие диэлектрические емкости и стеклянные бутылки. Наблюдались случаи взрывов баллонов с горючими газами из-за электризации частиц окалины. Иногда воспламеняется горючая среда от искрового разряда с человека.

Статическое электричество препятствует нормальному ходу технологического процесса, создает помехи в работе различных электронных приборов, вызывает преждевременное изнашивание покрышек автомобилей, оказывает воздействие на человека, вызывая угнетенное и даже шоковое состояние, приводит к заболеваниям нервной системы.

Имеется большой арсенал эффективных средств защиты от опасного проявления разрядов статического электричества. Они подразделяются на коллективные и индивидуальные.

К средствам коллективной защиты относятся: заземляющие устройства, централизаторы (индукционные, высоковольтные, лучевые, аэродинамические), увлажняющие устройства (испарительные, распылительные), антиэлектростатические вещества (вводимые в объем, наносимые на поверхность) и экранирующие устройства (козырьки и перегородки).

В качестве средств индивидуальной защиты применяются специальные антиэлектростатические одежда и обувь, антиэлектростатические предохранительные приспособления (кольца, браслеты) и средства защиты рук.

Общие технические требования к средствам защиты от статического электричества установлены ГОСТ «ССБТ. Средства защиты от статического электричества. Общие технические требования».

Рассмотрим наиболее распространенные средства защиты на АТП. Самым простым и доступным средством защиты является заземляющее устройство. Оно позволяет отводить электростатические заряды со стенок трубопроводов, емкостей, фильтров и другого оборудования. При этом разность потенциалов между проводящим оборудованием и землей становится равной нулю.

Заземляющие устройства должны применяться независимо от других средств защиты на всех объектах, на которых возможно возникновение или накопление электростатических зарядов. При выполнении заземляющих устройств необходимо соблюдать требования ГОСТ и ПУЭ.

Для полной гарантии надежности заземления сопротивление заземляющего устройства, предназначенного исключительно для защиты от статического электричества, должно быть не выше 100 Ом. Его допускается объединять с заземляющими устройствами для электрооборудования и вторичных проявлений молнии.

Следует отметить, что заземляющие устройства только частично обеспечивают безопасность операций с автомобильным топливом, так как эти устройства в основном предотвращают наружные разряды. Из-за низкой удельной электропроводимости автомобильного топлива (8—13 См/м) в них остается значительная часть электростатического заряда, поэтому внутри приемных емкостей возможны опасные разряды.

Неметаллическое оборудование считается электростатически заземленным, если сопротивление растеканию тока на землю с любых точек его внутренней и внешней поверхностей не превышает 107 Ом при относительной влажности воздуха не более 60%.

Для обеспечения пожарной безопасности необходимо заземлять тележки и электрокары, используемые для перевозки сосудов с горючими жидкостями и веществами. Для этой цели можно использовать металлическую цепочку или антистатический ремень. Можно изготавливать колеса рассматриваемых машин из электропроводной резины (например, марки КР-245). Заземлять движущуюся автоцистерну надо также с помощью металлической цепочки или антистатического ремня. В то же время следует помнить, что это заземление не является надежным на дороге с асфальтовым покрытием, где контакт между цепочкой или ремнем и дорогой отсутствует. Поэтому на месте загрузки или выгрузки автоцистерны ее необходимо заземлить до того, как будет открыт люк. Более безопасным является присоединение к заземлению проводника, постоянно закрепленного на автоцистерне. Если такого проводника у автоцистерны нет, можно использовать любой металлический провод, удовлетворяющий с точки зрения механической прочности. Подсоединять его следует вначале к автоцистерне, а затем уже к заземлителю. Если присоединить проводник сначала к заземлителю, а затем к автоцистерне, то у поверхности цистерны может произойти искровой разряд с электростатически заряженного корпуса автоцистерны на присоединенный заземленный проводник. Это может вызвать воспламенение паров горючей жидкости.

При наполнении бочек, канистр, бидонов и других емкостей горючими жидкостями их следует устанавливать на заземленный металлический лист, а при опорожнении их желательно соединять с заземляющим устройством с помощью гибкого провода со струбциной.

Увлажняющие устройства применяют для повышения относительной влажности воздуха, так как при относительной влажности воздуха 70 % и более на материалах скапливается достаточное количество влаги, чтобы предотвратить накопление электростатических зарядов. Можно применять общее и местное увлажнение (например, увлажнение ремня станков и машин с ременной передачей). Следует, однако, отметить, что увеличение относительной влажности воздуха дает эффект только для гидрофильных материалов, адсорбирующих на своей поверхности пленку влаги. Для устранения электростатических зарядов с гидрофобных материалов (сера, парафин, масла и другие углеводороды), не адсорбирующих водяные пары и поэтому не образующих проводящие пленки, а также с нагретых поверхностей этот способ неэффективен.

Антиэлектростатические вещества используют для снижения удельного объемного и поверхностного электрического сопротивления материалов. При их использовании удельное объемное электрическое сопротивление материалов должно быть не более 107 Ом, а поверхностное электрическое сопротивление не более 109 Ом.

Для снижения удельного электрического сопротивления автомобильных топлив и других углеводородных жидкостей используют антиэлектростатические присадки АСХ-2, «Сигбол», АСП-1. В жидкости для промывки деталей можно вводить присадку «Аккор-1».

Снижения удельного объемного электрического сопротивления твердых диэлектриков можно добиться введением электропроводящих наполнителей (ацетиленовая сажа, графит, алюминиевая пудра и др.). Добавка 20 % ацетиленовой сажи снижает удельное сопротивление на 10—11 порядков. Широко используется сажа ДГ-100 и графит марок ЛС-1 и С-1.

Для снижения поверхностного электрического сопротивления наносят электропроводящие покрытия. В качестве электропроводящих покрытий используют металлические пленки и электропроводные эмали. Удельное электрическое сопротивление эмали ХС-928 не более 10 Ом-м, эмали АК-562 не более 5—10 Ом-м и эмали ХС-5132 не более 103 Ом-м. Эмаль ХС-5132 маслобензостойкая. Она устойчива к длительному воздействию парожидкостной среды дизельного топлива, сырой нефти и других нефтепродуктов. Покрытия из этой эмали существенно не меняют своего электрического сопротивления даже при длительном пребывании в атмосфере острого пара давлением 0,29 МПа. Эмали наносят в два слоя так, чтобы общая толщина пленки составляла 100—170 мкм.

Для предупреждения формирования воспламеняющих разрядов с человека уменьшают электрическое сопротивление его одежды, обуви и пола. Антиэлектростатическую специальную одежду изготавливают из материала с поверхностным электрическим сопротивлением не более 107 Ом. Электрическое сопротивление между токопроводящим элементом одежды и землей должно быть 106—108 Ом.

Антиэлектростатическая обувь должна иметь электрическое сопротивление между подпятником и ходовой стороной подошвы также 106—109 Ом.

Непрерывный отвод электростатических зарядов с тела человека может обеспечиваться только на электропроводном полу. Покрытие пола считается электропроводным, если электрическое сопротивление между установленным на полу электродом площадью 50 см2, прижатым к нему силой 250 Н, и контуром заземления не превышает 107 Ом. К электропроводным покрытиям относятся покрытия из бетона толщиной до 3 см, из специального бетона и пенобетона, ксилолита, электропроводной резины марок ИР-53, КР-388, антиэлектростатического линолеума и др.

В тех случаях, когда обувь неэлектропроводна, для отвода электростатических зарядов целесообразно использовать антиэлектростатические кольца и браслеты, соединенные с землей. Электрическое сопротивление в цепи «человек—земля» в этом случае должно быть 106—107 Ом.

При выборе средств защиты от статического электричества надо иметь в виду, что они должны исключить возникновение искровых разрядов с энергией, превышающей 40 % минимальной энергии зажигания окружающей среды, или с зарядом в импульсе, превышающем 40 % воспламеняющего значения заряда в импульсе для окружающей среды. Кроме того, необходимо соблюдать общие требования искробезопасности разрядов статического электричества, установленные ГОСТ 12.1.018 «ССБТ. Статическое электричество. Искробезопасность. Общие требования».

Оценивать степень электризации можно с помощью приборов МИЭП-1, МИЭП-2, СМ-2/С-95, ИСЭП-9, П2-2, ВИНЭП и ДЭС во взрывозащищенном исполнении.

Производство работ в электроустановках должно осуществляться в соответствии с необходимыми требованиями. Инструкции утверждены на основании действующих отраслевых нормативных актов. Рассмотрим далее технические мероприятия при работе в электроустановках.

Основные требования

Технические мероприятия в электроустановках осуществляются в определенном порядке. В первую очередь выполняются необходимые отключения и принимаются меры по предотвращению передачи напряжения на место в случае самостоятельной или ошибочной активации коммутационной аппаратуры. Правила технической эксплуатации тепловых электроустановок предписывают использование запрещающих плакатов. Они вывешиваются на ключах дистанционного и приводах ручного управления коммутационными устройствами.

На токоведущих частях проверяется отсутствие напряжения. Эти элементы должны иметь заземление во избежание поражения током людей. Необходимо включить заземляющие ножи. Техническое обслуживание электроустановок должно осуществляться в соответствии с предупреждающими и предписывающими плакатами. Участки и токоведущие части, оставшиеся под напряжением, должны быть ограждены. Эти технические мероприятия при работе в электроустановках осуществляются в зависимости от условий после либо до заземления.

Специфика

Регламентируют количество людей, осуществляющих указанные выше действия. При проведении оперативной деятельности двумя либо более лицами в течение смены их выполняет два человека.

Технические мероприятия при работе в электроустановках, кроме некоторых из них, может выполнять один человек в случае единоличной деятельности. Запрещено одному лицу осуществлять наложение переносного заземления и производить переключения, проводимые на 2-х и более присоединениях при напряжении больше 1000 В в случае отсутствия действующих блокировочных устройств разъединителей, срабатывающих при неправильных действиях.

Отключения

Технические мероприятия при работе на электроустановках включают в себя обесточивание:

1. Токоведущих частей, на которых будет осуществляться деятельность.
2. Неогражденных элементов, проводящих ток, к которым могут приблизиться люди.

В случае отсутствия возможности осуществить отключение, токоведущие элементы должны быть ограждены. При напряжении больше 1000 В со всех сторон, откуда может подаваться ток коммутационным аппаратом, должен просматриваться разрыв, который образован отсоединением либо снятием проводов и шин, предохранителей, отключением разъединителей, выключателей и отделителей нагрузки, кроме тех, в которых автоматической включение производится посредством пружин, установленных на аппаратах. Технические мероприятия при работе в электроустановках предполагают также обесточивание и прочих), которые связаны с участком осуществления деятельности. Это исключит обратную трансформацию.

Требования к оснащению

В электроустановках, напряжение в которых — больше 1000 В, во избежание самопроизвольной либо ошибочной активации коммутационных аппаратов, посредством которых может подаваться ток на участок, должны быть:

Предотвращение ошибочного включения

Необходимые меры принимаются в соответствии с требованиями, содержащимися в инструкции по обслуживанию распределительных комплектных устройств. Согласно предписаниям, в устройствах с напряжением 6-10 кВ, оснащенных однополюсными разъединителями, для предупреждения ошибочного подключения разрешено надевать резиновые колпаки на ножи. В электроустановках до 1000 В с токоведущими элементами, где будет осуществляться работа, необходимо снять напряжение со всех сторон посредством обесточивания коммутационных аппаратов, оснащенных ручными приводами. В случае наличия в схеме предохранителей отключение производится их снятием. Если они отсутствуют, обесточивание осуществляется:

1. Запиранием дверец либо рукояток шкафа.
2. Укрытием кнопок.
3. Установкой изолирующих накладок между контактами и так далее.

Разрешено также снять напряжение который оснащен дистанционным управлением, если провода отсоединяются включающей катушкой. Если характер работ и конструктивные особенности устройств позволяют, то приведенные меры могут заменяться расшиновкой либо отсоединением концов проводов, кабеля от них или от того оборудования, с которым будут проводиться дальнейшие действия.

Важный момент

Как гласят правила технической эксплуатации электроустановок, отсоединение или расшиновка должны осуществляться лицом из ремперсонала под руководством допускающего. С токоведущих частей, ближайших к участку и доступных для случайных (непреднамеренных) прикосновений либо снимается напряжение, либо они ограждаются. Отключенное состояние коммутационных аппаратов с напряжением меньше 1000 В с недоступными контактами для осмотра невыкатными автоматами, закрытыми рубильниками и так далее) определяется посредством осуществления проверки отсутствия напряжения на отходящих шинах либо зажимах.

Организационные мероприятия в электроустановках

Для безопасного осуществления деятельности необходимо:

• Оформление распоряжения, наряда либо перечня действий.
• Выдача разрешений на подготовку участка и допуск в случаях, которые предусмотрены Правилами.
• Обеспечить контроль во время деятельности сотрудников.
• Оформлять перерывы, переводы на другой участок, завершение работ.

Ответственные лица

Организационные мероприятия в электроустановках осуществляются:

Задачи ответственных лиц

Уполномоченные сотрудники определяют возможность и необходимость выполнения работы. Они отвечают за правильность и полноту мер безопасности, указанных в наряде либо распоряжении, количественный и качественный состав бригады. В ней должно быть два и более человека, в числе которых — производитель работ. Уполномоченные лица назначают ответственных за безопасность на участке, контролируют соответствие выполняемых действий группами специалистов, перечисленных в наряде. Они также проводят целевые инструктажи с наблюдающим, производителем работ или ответственным руководителем.

Для подготовки рабочего места при работах со снятием напряжения выполняются следующие технические мероприятия :

1. Производятся необходимые отключения и принимаются меры препятствующие передаче напряжения на место работы, которая может возникнуть из-за ошибочного или самостоятельного включения коммутационной аппаратуры.

2. Вывешиваются запрещающие плакаты на приводах ручного и на ключах дистанционного управления коммутационной аппаратурой.

3. Проверяется отсутствие напряжения на токоведущих частях, заземленных для защиты людей от поражения электрическим током.

4. Накладывается заземление (включаются заземляющие ножи, а там, где они отсутствуют, устанавливаются переносные заземления).

5. Вывешиваются предупреждающие и предписывающие плакаты, ограждаются при необходимости рабочие места и оставшиеся под напряжением токоведущие части.

При оперативном обслуживании электроустановки технические мероприятия выполняются двумя работниками в смене. При единоличном обслуживании подготовительные работы может выполнять один работник для электроустановок до 1000 В. В электроустановках напряжением до 1000 В с токоведущих частей, на которых будет производиться работа, напряжение со всех сторон снимается отключением коммутационных аппаратов с ручным приводом или снятием предохранителей при их наличии в схеме. Если предохранители отсутствуют, предотвращение ошибочного включения коммутационных аппаратов обеспечивается запиранием рукояток или дверец шкафа, укрытием кнопок, установкой между контактами изолирующих накладок и др. мерами. Допускается снятие напряжения коммутационным аппаратом с дистанционным управлением при условии отсоединения проводов включающей катушкой. В обязательном порядке должна проводится проверка отсутствия напряжения на коммутационных аппаратах напряжением до 1000 В с недоступными для осмотра контактами (автоматы невыкатного типа, пакетные выключатели, рубильники в закрытом исполнении и т.п.). В этом случае проверяется наличие напряжения на зажимах аппаратов либо на отходящих шинах, проводах или на зажимах оборудования.

На приводах (рукоятках приводов) коммутационных аппаратов с ручным управлением (выключателей, отделителей, разъединителей, рубильников, автоматов) во избежание подачи напряжения на рабочее место должны быть вывешены плакаты «Не включать! Работают люди» . На присоединениях напряжением до 1000 В, не имеющих автоматов, выключателей или рубильников, плакаты вывешиваются у снятых предохранителей, при установке которых может быть подано напряжение на место работы.

Неотключенные токоведущие части, доступные для непреднамеренного прикосновения, на время работы ограждаются. Для временного ограждения применятся щиты (ширмы), экраны и т.п., изготовленные из дерева или других изоляционных материалов. Расстояние от временных ограждений до токоведущих частей должно быть не менее 1 м. Необходимость временных ограждений, их вид, способ установки определяются по местным условиям и характеру работы лицом, выполняющим подготовку рабочего места, и ответственным руководителем работ. Установка ограждений производится с особой осторожностью в присутствии ответственного руководителя работ. На временных ограждениях должны быть укреплены плакаты «Стой. Напряжение».

Также возможно использовать специальные передвижные ограждения — клетки, наклонные щиты и т. п., конструкции которые обеспечивают безопасность их установки, устойчивость и надежное закрепление. Когда нет возможности оградить токоведущие части щитами, допускается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями. Эти изолирующие накладки могут касаться токоведущих частей, находящихся под напряжением. Осуществлять установку и снятие накладок должны работник из оперативного персонала и работник из ремонтного персонала с IV и III группой электробезопасности. После включения заземления на ограждениях вывешиваются плакаты «Стой. Напряжение».

На всех подготовленных рабочих местах после наложения заземления и ограждения рабочего места устанавливается плакат «Работать здесь». Во время работы персоналу запрещается переставлять или убирать плакаты и установленные временные ограждения и проникать на территорию огражденных участков. Все плакаты вывешиваются и снимаются только по распоряжению оперативного персонала.

Перед началом всех видов работ в электроустановках со снятием напряжения проводится проверка отсутствия напряжения на участке работы, которую осуществляет допускающий после вывешивания запрещающих плакатов. В электроустановках напряжением до 1000 В проверка отсутствия напряжения осуществляется как между фазами, так и между каждой фазой и заземленным корпусом оборудования или заземляющим (зануляющим) приводом, с помощью вольтметра. Проверять отсутствие напряжения в электроустановках разрешается одному работнику из оперативного или оперативно-ремонтного персонала с группой по электробезопасности не ниже III. На высоковольтных линиях электропередач до 1000 В проверку отсутствия напряжения выполняют два работника с группой не ниже III.

Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением.

В распределительных устройствах проверять отсутствие напряжения разрешается одному работнику из числа оперативного персонала, имеющему группу IV в электроустановках напряжением выше 1000 В, и имеющему группу III в электроустановках напряжением до 1000 В.

Устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Вам может быть интересно:

Организационно-технические мероприятия при работе в электроустановках

выполняются в установленном порядке. Предварительно осуществляются все отключения. Исполнители принимают меры, направленные на предотвращение подачи напряжения на участок при самостоятельном/ошибочном запуске коммутационной аппаратуры. Правила технической эксплуатации электроустановок содержат предписание об использовании запрещающих табличек. Их вывешивают на приводах ручного и ключах дистанционного управления устройствами.

Технические мероприятия при производстве работ в электроустановках

Перед их проведением должна быть выполнена подготовка, описанная выше. Технические мероприятия при работе в электроустановках включают в себя:

1. Проверку отсутствия тока на проводящих элементах, подлежащих заземлению.
2. Вывешивание предписывающих и предупреждающих табличек. При необходимости участок и оставшиеся под напряжением токоведущие детали ограждаются.

При оперативном обслуживании осуществляют двое специалистов (не менее).

Отключения

Технические мероприятия при работе в электроустановках до 1000В включают в себя снятие напряжения с:

Со всех сторон, откуда может подаваться ток на участок, должен просматриваться разрыв. Он формируется снятием/отсоединением проводов, шин, отключением разъединителей/отделителей, снятием предохранителей. Установки, связанные с местом работы, отключаются со стороны наименьшего сопротивления. Это необходимо для исключения обратной трансформации. Если обслуживаются электроустановки свыше 1000 В , необходимо:

Дополнительно

При производстве работ в отсеке КРУН тележку с оборудованием следует выкатить. Шторка сектора, в котором остаются токоведущие элементы под напряжением, запирается на замок. Обязательно вывешивание плаката: «Стой, напряжение». В отсеке размещается табличка «Работать здесь». При обслуживании частей вне КРУ на отходящих КЛ и ВЛ на подключенных к ним устройствах тележку следует выкатить. Верхняя штора запирается на замок; вывешивается табличка «Не включать — работают люди/работа на линии». В агрегатах 6-10 кВ с однополюсными разъединителями на ножи надеваются специальные колпаки из резины.

Действия при отсутствии предохранителей

Технические мероприятия при работе на электроустановках должны выполняться в следующей последовательности:

Размещение плакатов

После отключения отделителей, выключателей, разъединителей при напряжении больше 1000 В, на кнопках и ключах дистанционного управления либо коммутационных аппаратах (рубильниках, автоматах) размещаются таблички со словами «Не включать — работают люди/работа на линии». У разъединителей, регулируемых оперативной штангой, предупреждающие плакаты вывешивают на ограждениях либо приводах полюсов. На клапанах, обеспечивающих закрытие доступа воздуха в приводы разъединителей, размещаются таблички «не открывать — работают люди». На присоединениях с напряжением меньше 1 кВ, не имеющих автоматических рубильников, плакаты вывешивают у снятых предохранителей.

Ограждения

Выполняя технические мероприятия при работе на электроустановках , необходимо защитить от непреднамеренного прикосновения не отключенные токоведущие элементы. Для этого можно использовать ширмы, щиты, экраны, прочие изоляционные материалы. Необходимость размещения ограждений, их тип, метод монтажа определяется в соответствии с особенностями местности субъектом, осуществляющим подготовку участка, совместно с ответственным руководителем. Особое значение имеет . Монтаж ограждения необходимо осуществлять под наблюдением непосредственного начальника. На временных конструкциях размещаются плакаты «Стой, напряжение». Аналогичные таблички вывешивают после запуска ЗН либо установки ПЗ на сетчатых (сплошных) ограждениях, соседних с участком работы или напротив. На конструкциях сетей, по которым подъем запрещен, обязательно размещение плаката «Не влезай, убьет». Информационные таблички вывешивают на стационарных элементах и лестницах, перемещение по которым разрешено. Плакаты должны содержать надпись «Влезать здесь». Все ограждения и таблички монтируются и снимаются исключительно по распоряжению оперативных специалистов.

Охрана труда при эксплуатации электроустановок

После размещения запрещающих плакатов выполняется проверка отсутствия напряжения. Ее выполняют с использованием оборудования заводского изготовления. Перед применением его исправность должна быть подтверждена специальным прибором либо приближением к токоведущим элементам, находящимся под напряжением. Правила технической эксплуатации электроустановок предписывают использование диэлектрических перчаток. Необходимо выполнять пофазную проверку, а у разъединителей и выключателей — на всех выводах, зажимах. В ЭУ от 35 кВ и больше допускается применять изолирующую штангу. Ею следует несколько раз прикоснуться к токоведущим элементам. Потрескивание и искрение будет свидетельствовать о присутствии напряжения. В ОРУ 220 кВ штанга может использоваться только при сухой погоде. При вертикальном подвесе проверка осуществляется от нижнего провода, при горизонтальном — от ближайшего. Выполнять мероприятия в установках ПС и РУ может один специалист оперативного персонала. При этом он должен иметь группу не ниже четвертой в ЭУ больше 1 кВ, а до 1 кВ — не ниже третьей.

Наложение заземления

Оно осуществляется в цепях защиты на случай ошибочной подачи тока на участок работы. Переносное заземление (ПЗ) накладывают на проводящий элемент после проверки. В первую очередь осуществляется присоединение к земле. При отсутствии напряжения ПЗ накладывают на токоведущий элемент. Снимается заземление в обратной последовательности. Мероприятия осуществляются в диэлектрических перчатках. В ЭУ более 1 кВ используется изолирующая штанга. В этих установках заземляющие ножи может включить один человек. При этом специалист должен иметь группу не ниже 4. Наложение ПЗ производится вдвоем. Специалисты должны иметь 3 и 4 группы. Отключение, снятие заземления может один сотрудник. У него должна быть как минимум третья группа. ПЗ представляет собой одно или несколько отрезков неизолированного многожильного медного провода, соединенных друг с другом. Они снабжаются зажимами для подсоединения к токоведущим элементам и заземляющему устройству. На ВЛ наложение ПЗ и включение ЗН осуществляется вдвоем. Они должны иметь группы не ниже 3 и 4.

Содержание:

Мероприятия по электробезопасности на предприятии должны выполняться неукоснительно. Главным документом, детально регламентирующим порядок производства различных работ в действующих электроустановках, являются «Правила по охране труда при эксплуатации электроустановок». В дальнейшем, для краткости, мы будем называть этот документ «Правилами». Согласно этому документу для безопасного производства работ в действующих электроустановках должен выполняться комплекс организационных и технических мероприятий.

Организационные мероприятия, обеспечивающие безопасность работ в электроустановках

К организационным мероприятиям, обеспечивающим безопасное проведение работ в действующих электроустановках, относятся:

• оформление наряда, распоряжения или перечня работ, выполняемых в порядке текущей эксплуатации;
• выдача разрешения на подготовку рабочего места и на допуск к работе в случаях, предусмотренных правилами.
• допуск к работе;
• надзор во время работы;
• оформление перерыва в работе, изменения в составе бригады, перевода на другое место, окончания работы.

Как видно из перечня основных организационных мероприятий по электробезопасности, они в первую очередь регламентируют порядок оформления работ. При оформлении работ любым из перечисленных способов (наряд, распоряжение, перечень работ выполняемых в порядке текущей эксплуатации) определяется круг лиц ответственных за безопасное проведение работ, технические и специальные мероприятия обеспечивающие безопасность во время работы.

Наряд на производство работ в электроустановках

Наряд (наряд-допуск) это письменное распоряжение на производство работ, оформленное на бланке установленного образца. Оформление работ нарядом позволяет детально регламентировать все меры безопасности при производстве работ в электроустановках. Лицо из числа административно-технического персонала, выдающее наряд определяет состав бригады и квалификацию ее членов, время, отведенное на производство работ, технические мероприятия по подготовке рабочего места. В необходимых случаях может назначаться лицо ответственное за безопасное производство работ или наблюдающий.

Список лиц имеющих право выдачи нарядов утверждается лицом ответственным за электрохозяйство. Лица выдающие наряд на производство работ в электроустановках до 1000 В должны иметь группу по электробезопасности IV. Для выдачи наряда на производство работ в электроустановках выше 1000 В лицо выдающее наряд должно иметь пятую группу. Соответственно производитель работ должен иметь группу III или IV. Что касается лица ответственного за безопасное производство работ, то оно должно иметь группу IV при выполнении работ в электроустановках до 1000 В и V в электроустановках выше 1000 В.

В некоторых случаях для наблюдения за бригадой во время работы может назначаться наблюдающий имеющий группу III. Как правило, наблюдающий назначается при работе в электроустановках бригад из сторонних организаций.

Подготовку рабочих мест и допуск бригады к работе осуществляют лица из числа оперативного персонала предприятия. Разрешение на подготовку рабочего места и допуск выдает лицо из числа вышестоящего оперативного персонала осуществляющее оперативное управление электрохозяйством или соответствующим участком сетей. Также разрешение могут выдавать лица из числа уполномоченного административно-технического персонала.

При производстве работ по наряду ответственность за безопасность несут лицо выдавшее наряд, ответственный руководитель, производитель, члены бригады, допускающий и наблюдающий в пределах своих функций и компетенции.

При выполнении работ по наряду на бланке оформляются такие этапы как инструктаж бригады, первичный и повторные допуски бригады, перерывы в работе, перевод на новое рабочее место, изменения в составе бригады, окончание работ.

Производство работ по распоряжению и в порядке текущей эксплуатации

Работы в электроустановках выполняемые по распоряжению и в порядке текущей эксплуатации схожи тем, что оформляться этими способами могут небольшие по объему работы, выполняемые в течение одной рабочей смены. Оформление работ по распоряжению или «Перечнем работ выполняемых в порядке текущей эксплуатации» не занимает столько времени, сколько времени затрачивается на оформление работ выполняемых по наряду.

При выполнении работ по распоряжению содержание распоряжения записывается в оперативном журнале. Лицо, отдающее распоряжение, может сделать это устно или по телефону. В журнале также делается запись о времени начала работ, составе бригады с указанием фамилий и инициалов членов бригады, квалификационных групп по электробезопасности. По окончании работ производитель уведомляет оперативный персонал о времени окончании работ и об этом делается соответствующая запись в журнале.

Работы в порядке текущей эксплуатации выполняют лица из числа оперативного персонала. «Перечень работ выполняемых в порядке текущей эксплуатации» составляется лицом ответственным за электрохозяйство предприятия и утверждается главным инженером. Работы, внесенные в Перечень, являются постоянно разрешенными. Необходимость и возможность выполнения тех или иных работ включенных в Перечень определяет сам производитель. Какого либо дополнительного оформления кроме составления Перечня данные работы не требуют.

Технические мероприятия обеспечивающие безопасность работ

При подготовке рабочих мест должны выполняться технические мероприятия по обеспечению электробезопасности. К техническим мероприятиям относятся:

• производство отключений;
• вывешивание плакатов и ограждение рабочего места;
• проверка отсутствия напряжения;
• наложение заземлений.

Производство отключений. При производстве работ со снятием напряжения должны быть отключены те части электроустановки, на которых будут производиться работы. Также отключению подлежат токоведущие части, к которым возможно опасное приближение людей, инструмента или оснастки используемых во время работы.

После производства отключений должны быть предприняты меры, препятствующие случайному или самопроизвольному включению коммутационных аппаратов. Для этого запираются на замок или снимаются рукоятки приводов. На ножи однополюсных разъединителей включаемых оперативными штангами одеваются изолирующие накладки. У коммутационных аппаратов с дистанционным управлением отключаются цепи оперативного тока. Снимаются предохранители, отсоединяются провода от кнопок включения или катушек приводов и т. д

При отключении измерительных трансформаторов тока и напряжения, во избежание обратной трансформации, отключения производя как со стороны высокого, так и со стороны низкого напряжения.

Сразу после производства отключений на рукоятки рубильников , приводы и кнопки включения вывешивают запрещающие плакаты «Не включать. Работают люди». При работах на воздушных или кабельных линиях вывешиваются плакаты «Не включать. Работа на линии». Такие же плакаты вывешиваются у снятых предохранителей.

Неотключенные токоведущие части, к которым возможно опасное приближение людей или инструмента, должны быть ограждены. Для этого могут применяться щиты, ширмы, экраны или переносные ограждения, изготовленные из диэлектрических материалов. Расстояния от ограждений до токоведущих частей находящихся под напряжением регламентируются Правилами. На установленные ограждения вывешиваются предупреждающие плакаты «Стой. Напряжение».

Перед началом работ в электроустановках со снятием напряжения выполняют проверку отсутствия напряжения. Проверку отсутствия напряжения производят с помощью исправных указателей напряжения заводского изготовления. Проверку исправности указателей производят на токоведущих частях заведомо находящихся под напряжением.

Наложение заземления выполняют после проверки отсутствия напряжения. В электроустановках выше 1000 В включение заземляющих ножей может выполнять одно лицо с группой по электробезопасности IV. Наложение переносных заземлений в электроустановках выше 1000 В должны выполнять два лица с группами по электробезопасности III и IV. В электроустановках до 1000 В все операции с заземлениями может выполнять одно лицо с группой по электробезопасности III. Операции с заземлениями должны выполняться в электроизолирующих перчатках. Переносные заземления должны соответствовать установленным требованиям. После наложения заземлений вывешиваются плакаты «Заземлено».

В этом материале мы постарались кратко изложить основные представления об организационных и технических мероприятиях обеспечивающих безопасное производство работ в электроустановках. В небольшом материале трудно исчерпывающе осветить все аспекты электробезопасности. Поэтому для получения детальной информации мы рекомендуем обращаться к «Правилам по охране труда при эксплуатации электроустановок».

Управление безопасностью и организационная структура (часть 1)

---

---

ВВЕДЕНИЕ

Программа электробезопасности эффективна только в том случае, если руководство твердое намерение поддержать его. В этом разделе рассматриваются некоторые ключевые концепции и процедуры управления, которые должны присутствовать для обеспечения безопасности программа для работы. Конечно, электробезопасность — это только часть общей программа безопасности; следовательно, большая часть материала в этом разделе применимо ко всем мерам безопасности.

Процедуры, представленные в этом разделе, должны быть применимы ко всем виды электроустановок. Однако эффективность любого конкретная программа должна определяться текущими оценками.

Организации по безопасности должны нести ответственность перед высшим руководством. уровней и, как правило, не должны отчитываться перед операциями. Связанные с безопасностью решения не должны приниматься персоналом, несущим прямую ответственность за чистую прибыль.

Кроме того, решения, принимаемые юрисконсультом, должны быть тщательно оценивается с точки зрения их влияния на безопасность персонала.Многие из лучших побуждений юристы и / или руководители высшего звена должны принимать решения это позволит максимизировать прибыль акционеров и / или ограничить корпоративные обязательства. К сожалению, такие решения не всегда соответствуют долгосрочным условиям. безопасность работника.

Проблемы могут быть также внесены трудовыми организациями при их попытке чтобы обеспечить лучший общий пакет для своих членов. Осторожность должна быть чтобы не использовать безопасность как «козырную карту».» Этот осторожность относится к труду и менеджменту.

ИЗМЕНЕНИЕ КУЛЬТУРЫ БЕЗОПАСНОСТИ

Одним из главных препятствий на пути к повышению электробезопасности является культура. Поведение рабочих часто контролируется местной культурой с точки зрения отношения, процедуры и использование средств защиты. Поскольку большинство мы полагаемся на анекдотический опыт в нашей жизни, мы часто делаем неточные предположения и делать то, что подвергает нас опасности.

Группы нормативных документов и стандартов по электробезопасности особенно постарались трудно за последние 20 лет изменить ошибочное мышление и неточные и опасные предположения, такие как следующее:

• Это всего лишь 120 вольт. Тебе это не повредит.

• Эти кожаные перчатки обеспечивают мне достаточную изоляцию для работы. по цепи 240 вольт.

• Я просто заземлю это, намотав эту цепь на шину на 480 Вольт.(Эта практика когда-то была настолько распространена, что даже в 21 веке безопасность заземления часто называют заземляющими цепями.)

• Пока я держу одну руку в кармане, меня не шокирует.

• Я никогда не попаду под удар электрического тока — я держу двери в распределительное устройство надежно зафиксировано.

Несмотря на то, что предстоит еще долгий путь и много работы, мы добились больших успехов в изменении культуры электробезопасности.В следующие абзацы объясняют.

Статья «Профессиональные электротравмы и летальные исходы. Тенденции и статистика: 1992–2007 гг. », Написано Брентом К. Бреннером в В мае 2009 г. опубликовано в IAEI (Международной ассоциации электротехнических инспектора) Журнал заявил, что с момента создания Департамента США Управления охраны труда и здоровья (OSHA), в целом количество смертельных случаев на рабочем месте сократилось более чем на 60 процентов, а число несчастных случаев на производстве Уровень травматизма и заболеваемости снизился на 40 процентов. Это снижение произошло в эпоху роста, когда общее количество рабочих более вдвое. Сосредоточив внимание на отраслевых тенденциях в области связанных с электричеством со смертельным исходом и травмами, мы можем подтвердить, что усилия по созданию «культуры безопасности «начинают оказывать влияние. Цифры изучено, продемонстрировало существенно меньшее количество смертей и травм в 2007 г. чем были испытаны 15 годами ранее в 1992 году.

В 1994 году произошло 348 смертельных случаев, связанных с электричеством, и 6018 травм.Напротив, в 2007 году было в общей сложности 212 электрически связанных Сообщается о погибших и 2540 раненых. Однако важно отметить, что даже при общем снижении смертность в некоторых отраслях оставалась статического электричества или выросло за пять лет с 2003 по 2007 год. Международный фонд безопасности (ESFI) обнаружил, что рабочий контакт с электрическим током в той или иной форме или форме был ответственен за 1213 несчастные случаи со смертельным исходом на рабочем месте в течение этого периода, и 13 150 рабочих были настолько серьезно травмированы электрическими контактами, что их травмы потребовали свободное от работы время.

Бреннер заявил в своей статье, что контакт с воздушными проводниками приходилось 43 процента всех смертельных случаев на производстве, связанных с электричеством, в период между 2003 и 2007 годы, и вторая ведущая категория несчастных случаев со смертельным исходом из-за поражения электрическим током. вовлеченные рабочие, контактирующие с проводкой, трансформаторами или другими электрические компоненты. Это тот тип несчастного случая, который случается больше часто сотрудникам, которые обычно работают с электрическими компоненты, такие как электрик или подрядчик.В этой категории учтено для 28 процентов смертельных случаев, связанных с поражением электрическим током, и 37 процентов смертельных случаев, связанных с поражением электрическим током. несчастные случаи. Третья ведущая категория несчастных случаев со смертельным исходом из-за поражения электрическим током рабочие, контактирующие с электрическим током от машин, инструментов, приборы или светильники. ДТП такого типа случается чаще работникам, в обязанности которых входит техническое и электрическое обслуживание. Случайное поражение электрическим током из-за контакта с инструментами и аппаратами, чьи заземляющие проводники были неисправны или отсутствуют, входит в эту категорию.На эти несчастные случаи приходилось 18 процентов всех несчастных случаев со смертельным исходом из-за поражения электрическим током. и 35 процентов несчастных случаев со смертельным исходом.

Исторически сложилось так, что строительная отрасль имела наибольшее количество электрических смертельных случаев.

В период с 2003 по 2007 год в строительной отрасли с численностью персонала 9,5 миллиона рабочих в 2007 году, что составило 52 процента профессиональных электрические смертельные случаи. Электрики выполнили 47 процентов электроэнергии. со смертельным исходом в строительстве следуют рабочие — 23 процента.Художники, кровельщики и плотники пострадали по 6 процентов в каждой профессии. В течение за период исследования с 2003 по 2007 гг., коэффициент сжигания электроэнергии на 100 000 рабочие в строительной отрасли колебались между 0,5 и 1,0. Строительство была одной из двух отраслей, наряду с коммунальным хозяйством, в которых количество несмертельных травм от ожогов электрическим током превысило количество травмы от поражения электрическим током. В г. строительства и 1710 травм электрическим током.

Эти статистические данные показывают, что мы добились прогресса, но есть все еще есть много возможностей для улучшения. Единственный способ улучшить эти мрачные статистика — это изменение культуры электробезопасности. Это может произойти только в том случае, если сотрудники думают о своих личная безопасность. Личная безопасность — это именно то, что подразумевает этот термин: работники, подвергающиеся опасности поражения электрическим током, должны нести личную ответственность для собственного здоровья и благополучия. Независимо от того, сколько правил установлено, сколько средств индивидуальной защиты поставляется или сколько информации доступен для использования индивидуальным работником, индивидуальные работники являются только те, кто в состоянии выносить правильные суждения, которые обеспечат их безопасность.

Здравый смысл в сочетании с глубоким пониманием основ электричества, правил техники безопасности, федеральных и государственных нормативов, правил техники безопасности, и современные процедуры повысят уровень безопасности рабочего осведомленность.

Работая вместе, владельцы, менеджеры и электрики могут создавать среда на каждом рабочем месте, которая будет инкубировать и воспитывать позитивные изменения в культуре электробезопасности.

СТРУКТУРА ПРОГРАММЫ ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНОСТИ

РИС. 1 — это предлагаемый дизайн общей структуры компании. программа электробезопасности. Конечно, такая конструкция должна быть интегрирована. в общую программу безопасности; однако уникальные потребности электрического программа безопасности должна быть включена в проект таким же образом, как тот, что показан.

==========

РИС. 1 Структура программы электробезопасности.

Департамент здоровья и безопасности

Компания Управление командой по электробезопасности Юридическая информация Политика компании в области безопасности Процедуры обеспечения безопасности компании Несчастные случаи / разработка / оценка аварийных ситуаций Оценка потребностей

Аудиты безопасности

==========

Каждый из различных элементов дизайна описан ниже. разделы.

РАЗРАБОТКА ПРОГРАММЫ ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНОСТИ

Программа электробезопасности состоит из множества процедур, техники, правила и методы. Каждый из этих отдельных предметов должен быть разработаны самостоятельно; их сумма затем складывается в общую программа безопасности. Разработка всей программы становится накоплением всех отдельных процедур.

Это не значит, что разработка программы безопасности — это солянка. усилие.Напротив, всю процедуру следует рассматривать как инженерный проблема дизайна. Программу должен составить корпоративный электрик. группа безопасности, состоящая из руководителей, специалистов по безопасности и технического персонала.

Некоторые компании принимают нормативные и согласованные стандарты, такие как OSHA. правила техники безопасности, связанные с электробезопасностью, и NFPA 70e и применяют они почти дословно описывают свою политику, процедуры и / или правила безопасности. Это очень плохая практика.Даже стандарт NFPA 70e надо смотреть только как набор минимальных требований. Помимо нормативных требований, политика и процедуры компании должны включать конкретные местные требования и должны разрабатываться в соответствии с культурой объекта.

=============

Таблица 1, рекомендуемые члены группы по электробезопасности

[электрики

Специалисты по охране труда

Менеджмент

Юридическое представительство

]

[Электрик должен быть председателем группы.В дополнение к председателю должно быть включено достаточное количество членов. от рабочей силы, чтобы гарантировать, что рабочие имеют значительное право голоса в их общей программе безопасности. Работающие руководители должны иметь право на эти должности; однако надзор никогда не должен доминировать в команде.

По крайней мере, один специалист по охране труда должен быть включен в список команда для консультирования и помощи в областях, в которых его или ее опыт применяется.

Член правления должен присутствовать в качестве советника. Этот человек может направить команду в отношении политики компании, чтобы избежать команды противоречит директивам компании. Представитель руководства должен быть на как можно более высоком уровне. Представитель руководства должен всегда быть готовым рассмотреть возможность изменения конфликтующих политик компании в интересах повышения безопасности.

Юрист компании должен быть представлен в команде; однако они должны быть там строго в качестве советника.

]

=============

Группа по электробезопасности компании

Введение. Одна из лучших концепций общей безопасности последней части. ХХ века был коллективом рабочих. Нигде нет команды больше пользы, чем на арене безопасности. Следующие параграфы описывают концепция группы по электробезопасности и предоставить достаточно информации служить шаблоном для настройки такого тела.

Обратите внимание, что отдел охраны труда и техники безопасности компании (HSD) имеет высшую ответственность за программу безопасности. HSD должен тесно сотрудничать с команду и проанализировать все процедуры и политики, разработанные команда безопасности. Как описано ниже, в HSD должен быть представитель в команде.

Строение. Как правило, группа безопасности должна включать следующих представителей: участников:

Обязанности.Команда по электробезопасности компании (CEST) должна иметь следующие обязанности и полномочия:

• CeST должен нести общую ответственность за разработку, внедрение, оценка и изменение правил электробезопасности компании. Либо напрямую, либо через делегирование, CeST должен разрабатывать все программа, тесно сотрудничая с профессионалами в области здравоохранения и безопасности.

• Степень полномочий, предоставленных CeST, должна быть индивидуальным политика компании.Как правило, CeST должен иметь максимальные полномочия. допустимо при существующей структуре компании.

• если компания имеет несколько офисов, CeST должен назначить или спонсировать выборы в команды по электробезопасности сотрудников (EEST) в каждом сайт. Местные команды будут участвовать в местных обзорах несчастных случаев, оценивать процедуры и определить наилучший способ их применения на месте, юрисконсульт сотрудников, а также проводить и планировать совещания по безопасности.

• CeST должен иметь представительство на уровне управления для цель участия в разработке политики безопасности компании.

Бригады по электробезопасности сотрудников. Бригады по электробезопасности сотрудников должны быть подготовленным для выполнения фактических полевых работ и необходимой работы по CeST. EEST будет участвовать в расследовании происшествий, программа разработка и любые другие действия, которые будут сочтены необходимыми. Некоторые компании назначать постоянных сотрудников бригад по электробезопасности в рамках своей постоянной организационная структура.

Политика безопасности компании

Все программы безопасности должны быть подписаны компанией и / или ведомством. политика безопасности.Хотя конкретные заявления о политике должны отличаться от отрасли для промышленности, все политики должны содержать следующие ключевые положения:

1. Компания придерживается безопасных методов работы.

2. Как минимум, все политики и процедуры компании должны соответствовать с применимыми федеральными, государственными и местными стандартами, а также признанными согласованные стандарты.

3. Безопасность — главное условие при выполнении работы.

4.Сотрудники должны будут соблюдать все процедуры безопасности компании.

5. Если работа не может быть выполнена безопасно, это не нужно.

6. Каждый сотрудник несет уникальную ответственность за свои собственные личная безопасность.

7. Для поддержания программа безопасности.

Оценка потребности

Должна начаться разработка или пересмотр программы электробезопасности. с оценкой существующих программ.Это первоначальное обследование должно внимательно изучите и внесите в каталог количество и типы электрических несчастных случаев. Исследователи также должны творчески подходить к анализу. То есть они должны идентифицировать потенциальные опасности, а также продемонстрированные. Один из самый эффективный способ каталогизировать угрозы безопасности — это выполнить аудит. Аудиты безопасности обсуждаются позже в этом разделе.

Проблемы и решения

По результатам оценки потребностей, несчастных случаев и потенциальных проблемные области должны быть каталогизированы по категориям причин.Конкретные Выбранные категории следует выбирать в соответствии с отраслью. Хороший старт баллы — это семь категорий, используемых Службой безопасности и гигиены труда. Администрация в разработке правил работы, связанных с безопасностью правило.

Эти категории, показанные в таблице 2, могут использоваться для большинства электрических несчастные случаи. Конкретная установка должна иметь дополнительные категории. или подкатегории по мере необходимости, так что очень мало несчастных случаев попадает в категорию 7.

===========

Таблица 2 Категории для классификации аварий или потенциальных аварий

1. Использование оборудования или материалов слишком близко к незащищенным линиям под напряжением

а. Транспортные средства (например, краны и самосвалы)

г. Прочее механическое оборудование (например, шнеки и буровые вышки)

г. Инструменты и материалы (например, лестницы и сучья деревьев)

2. Несоблюдение требований электрозащиты

3.Предполагая небезопасное положение

4. Невозможность обесточивания (и блокировка-отключение) оборудования

5. Использование электрооборудования с видимыми дефектами

6. Тупик, бурение, копание и т. Д.

7. Отсутствие небезопасной практики работы или недостаточно информации для классификации

===========

==============

ТАБЛИЦА 3 Пример разработки процедуры безопасного снятия предохранителя

[Требуется оценка

Проблем (ов)

Решения

Реализация

]

[

За последние пять лет 15 сотрудников были шокированы при удалении и / или замена предохранителей в низковольтном патроне.Пять из травм были крайне серьезно. Смертей не произошло.

Анализ проблем показывает, что сотрудники время от времени должны работать с такими цепями, когда они находятся под напряжением. Дальнейшее расследование показывает, что сотрудники используют плоскогубцы типа блокировки канала, чтобы удалить предохранители.

Сотрудники не используют резиновые изолирующие перчатки во время таких «горячих» работ.

Для решения этой проблемы сотрудникам будет предоставлен изолированный инструмент. которые специально разработаны для снятия и замены предохранителей.

Сотрудникам уже предоставлены резиновые изоляционные перчатки.

В руководство по процедурам безопасности сотрудников добавлена ​​процедура, которая указывает следующее:

При удалении или замене предохранителей шина, которая их питает, должна в первую очередь быть обесточенным, если это не создает дополнительной опасности или обесточивание требует серьезного отключения оборудования. * Удаление находящихся под напряжением предохранителей относится к категории огневых работ. Допускается только квалифицированный, обученный персонал. разрешено снимать и заменять находящиеся под напряжением предохранители.

Низковольтные предохранители патронного типа должны удаляться только утвержденными, изолированные съемники предохранителей.

Сотрудники должны носить как минимум минимально необходимое защитное снаряжение. при снятии или замене низковольтных предохранителей патронного типа, находящихся под напряжением.

Минимум средств защиты персонала, необходимых для снятия и замены низковольтные предохранители патронного типа, находящиеся под напряжением, должны включать жесткие шляпа, защитные очки или защитные очки, длинные брюки и рубашка с длинным рукавом, кожа защитная обувь на резиновой подошве и резиновые электроизоляционные перчатки с кожаными протекторами, одобренными для данного уровня напряжения.

Новая процедура должна быть введена на тренинге по технике безопасности. встреча. Новая процедура должна быть продемонстрирована, и сотрудники должны продемонстрировать компетентность представителю руководства до того, как будет считаться квалифицированным для выполнения этой процедуры работы под напряжением.

]

=================

================

ТАБЛИЦА 4 Пример разработки процедуры обеспечения безопасности аварийного костюма

[Требуется оценка

Проблем (ов)

Решения

Реализация

]

[

Компании аналогичного размера и бизнеса, сопоставимые по размеру и структуре электрические системы, имели проблемы с тяжелыми мгновенными травмами.Эти одни и те же компании внедрили использование флэш-костюмов на определенных этапах своих операций и продемонстрировали заметное сокращение числа травм.

Сотрудники должны время от времени включать выключатель при открытой двери. переключение, извлечение пускателей двигателей из ячеек и работа на открытом воздухе отключите выключатели. Это подвергает их более чем нормальному электрическому опасность дуги.

Для решения этой проблемы компания предоставит и потребует использование огнезащитных костюмов.

В руководство по процедурам безопасности сотрудников добавлена ​​процедура, в которой указывается что сотрудники должны носить огнестойкие костюмы при выполнении переключения при открытой двери, снятии или установке стартера двигателя, или работа выключателя под открытым небом. Это требование распространяется на все устройства среднего напряжения. цепей и всех низковольтных цепей с токовой нагрузкой более 100 A. Это требование является дополнением к другому защитному оборудованию, включая: каска, защитные очки и резиновые изоляционные перчатки с кожаными защитными накладками.

Новая процедура должна быть введена на тренинге по технике безопасности. встреча. Эта новая процедура должна быть продемонстрирована, и сотрудники должны продемонстрировать компетентность представителю руководства до того, как будет считаться квалифицированным для выполнения этой процедуры работы под напряжением.

]

==================

==================

Таблица 5 пример распознавания открытых токоведущих частей Разработка процедуры

[оценка потребности

Проблем (ов)

Внедрение решений

]

[

В шкафу 480-В работал сотрудник.Его руководитель ранее сказал ему, что шкаф обесточен. Сотрудник посмотрел на шкаф и измерил очевидные места под напряжением.

Они были мертвы.

В передней части шкафа виднелись застежки, которые не были обесточен. Они не были очевидны, и сотрудник скучал по ним. В сотрудник поверил своему руководителю и не стал внимательно осматривать кабинет достаточно. Сотрудник не провел тщательную предпродажную проверку, чтобы проверьте детали под напряжением.Он сделал несколько предположений.

Сотрудники должны пройти переподготовку, чтобы внимательно проверять наличие подверженных напряжению части.

На совещании по безопасности был обсужден весь инцидент и проблема выдвинута на первый план. Всем сотрудникам напомнили о необходимости осмотреть и проверьте, нет ли частей под напряжением, независимо от того, насколько они уверены, что система безопасно.

Была реализована программа обучения, в которой различные конкретные пьесы оборудования идентифицируются, и сотрудники узнают, где все возможные открытые части расположены.Была добавлена ​​формальная процедура, требующая, чтобы сотрудники внимательно осматривают оборудование, прежде чем работать с ним.

]

===================

===================

Таблица 6, пример разработки процедуры измерения напряжения

[

Требуется оценка

Проблем (ов)

Внедрение решений

]

[

В дополнение к проблеме, рассмотренной в предыдущем примере (Таблица 5), другие сотрудники наблюдали за измерением напряжения. неправильно.

OSHA и другие нормы требуют, чтобы измерения напряжения производится до начала работ на обесточенном оборудовании. Все квалифицированные электромонтажники должны быть тщательно обучены правильным и безопасным методы измерения напряжения.

Сотрудники должны пройти переподготовку по правильным методам измерения напряжения.

Были обсуждены и усилены правильные методы измерения напряжения на собраниях по вопросам безопасности сотрудников.Были разработаны конкретные практические учебные программы. внедрены, и все сотрудники прошли тестирование, чтобы убедиться, что они досконально ознакомился с процедурами.

Дополнительно способы выбора и проверки средств измерений были усилены.

]

===================

===================

Выявление проблем безопасности неизбежно приведет к решению концепции.Эти решения должны иметь форму конкретных планов и программы, которые могут быть включены в новую или существующую систему электробезопасности программа.

Реализация программы

После фазы анализа решения могут быть интегрированы в программа безопасности. Используемый здесь метод будет зависеть от объекта; однако разумной отправной точкой было бы развитие энергетического управляющая программа, аналогичная описанной в разделе 4.

Примеры

Следующие ниже примеры (таблицы с 3 по 6) иллюстрируют шаги только что обрисовал. Эти примеры взяты из реального отраслевого опыта. и проиллюстрировать конкретные виды проблем, с которыми могут столкнуться работники день.

Поражение электрическим током при замене низковольтных предохранителей. Предположим, что ваша электрическая Аудит безопасности выявил несколько случаев, когда сотрудники получил ток во время снятия и / или установки предохранителей на 120 В.Стол 3 показаны проблема, решение и реализация, необходимые для обеспечения более безопасная рабочая среда.

Защита от дугового разряда при переключении. Не вся безопасность процедуры разработаны на основе опыта местных предприятий. В этом Например, мы предполагаем, что местный персонал по безопасности изучил другие программы промышленной безопасности в отношении защиты от вспышек. У них есть обнаружил, что другие компании получили серьезные травмы во время рутинные операции переключения и стеллажа.Кроме того, они открывают что другие компании реализовали успешные программы, которые включают использование костюмов со вспышкой. Снизилось количество травм, связанных со вспышкой в этих других компаниях. Таблица 4 была разработана на основе этого анализа.

Распознавание частей, находящихся под напряжением. К сожалению, многие процедуры разрабатываются и модифицируются на основании несчастного случая или травмы. Пример в таблице 5 показан один из таких примеров. В этом примере сотрудник был квалифицирован и обучен; он просто ошибся.

Несмотря на это, необходимо приложить значительные усилия для непрерывного переподготовка кадров.

Измерение напряжения. OSHA заявляет, что одно из основных требований для работников, считающихся электрически квалифицированными, заключается в том, что они должны обладают способностью различать, что находится под напряжением и / или обесточено. Это требование означает, что электротехники должны иметь возможность осматривать построение электрической системы и определение максимального напряжения это можно увидеть, посмотрев на конструкцию, изоляцию и расстояние между проводниками.Как только это будет определено, работники смогут узнать, что тип и класс измерительного устройства, которое они должны использовать для измерения напряжения. OSHA требует, чтобы все измерения напряжения проводились в три этапа. тестером, чтобы убедиться в его работоспособности, измерить цепь или оборудование проверяется как обесточенный, и повторно протестируйте тестер, чтобы убедиться, что прибор все еще в рабочем состоянии, и было получено действительное измерение. В трехфазных системах для измерения проверяемого оборудования требуется три измерения фаза-земля и три измерения фаза-фаза.Таблица 6 представляет собой пример разработки методики измерения напряжения.

Правила безопасности компании

Фактическое развитие и структура процедур электробезопасности компании индивидуальны для каждой компании. Методы и форматы, описанные в гл. 3 и 4 этого справочника следует рассматривать как основу.

Кроме того, в процедурах OSHA есть предложения и форматы таких планов.

Оценка результатов

Немногие процедуры, если они вообще существуют, могут длиться вечно без изменений.Персонал замены, изменения оборудования, улучшенный опыт эксплуатации и новые инновации в области безопасности потребуют, чтобы любая программа безопасности периодически проверено и обновлено. Следующие критерии следует использовать для оценки необходимость пересмотра существующей процедуры безопасности:

1. Несчастные случаи и инциденты

2. Предложения сотрудников

3. Рекомендации комитета по электробезопасности сотрудников (см. Следующий раздел)

4.Изменения в нормативных или согласованных стандартах

продолжение к части 2 >>

Содержание

Содержание

DND-CAT

ЭКОЛОГИЧЕСКИЙ, ПЛАН БЕЗОПАСНОСТИ И ЗДОРОВЬЯ

20 июля 2000 г.

0. ОПРЕДЕЛЕНИЯ

1. ВВЕДЕНИЕ

1.1 БЕЗОПАСНОСТЬ ОБЗОР ПРОГРАММЫ

1.2 ОБЩЕЕ ПОЛИТИКА

1.3 ОРГАНИЗАЦИЯ ДОКУМЕНТА

2. АДМИНИСТРАЦИЯ ПРОГРАММЫ

2.1 ОРГАНИЗАЦИОННАЯ СТРУКТУРА И ОБЯЗАННОСТИ

2.1.1 Директор

2.1.2 Безопасность Координатор

2.1.3 Секретарь

2.1.5 LOM Координатор магазина

2.1.6 Электрооборудование Координатор по безопасности

2.1.7 Лаборатория Капитан безопасности

2.1.8 Линия луча Техник по технике безопасности

2.1.9 Безопасность Комитет

2.1.10 Принципал Следователи

2.1.11 Посетители

2.2 ОПАСНОСТЬ ОЦЕНКИ

2.2.1 Установка, Поддержка и техническое обслуживание

2.2.2 Экспериментальная Деятельность

2.2.3 Экспериментальный Обзор безопасности

2.3 ОРИЕНТАЦИЯ И ОБУЧЕНИЕ

2.3.1 Идентификация Потребности в обучении

2.3.2 Исключения к Обучение

2.3.3 Обучение Рекорды

2.4 СООТВЕТСТВИЕ ПОЛОЖЕНИЕМ

2.5 УКАЗАНИЯ ПО APS ДОКУМЕНТЫ И ОТЗЫВЫ

2.6 ОРГАНИЗАЦИОННАЯ КОММУНИКАЦИИ

2.6.1 Информационный бюллетень

2.6.2 Безопасность Встречи

2.6.3 Копии Плана безопасности

2.6.4 Лаборатория Информационные переплеты

2.7 СОТРУДНИК УЧАСТИЕ

2.8 УПРАВЛЕНИЕ ИЗМЕНЕНИЯ КОНФИГУРАЦИИ

2,9 ХИМИЧЕСКИЙ ПЛАН ГИГИЕНЫ

2.10 ОПАСНОСТЬ ПРОГРАММА СВЯЗИ

2.11 ПРОГРАММА ОЦЕНКИ

2.11.1 Самонаблюдение

2.11.2 AOD и APS Oversight

2.12 АВАРИИ И ИНЦИДЕНТЫ

3.ОЦЕНКА И КОНТРОЛЬ ОПАСНОСТИ

3,1 ХИМИЧЕСКИЙ ОПАСНОСТИ

3.1.1 Опасность Категории

3.1.2 Опасность Контролирует

3.1.3 Химическая промышленность Контроль

3,2 ЭЛЕКТРИЧЕСКИЙ ОПАСНОСТИ

3.2.1 Опасность Категории

3.2.2 Опасность Контролирует

3.3 ИОНИЗАЦИЯ ИЗЛУЧЕНИЕ

3.3.1 Опасность Категории

3.3.2 Опасность Контролирует

3.4 УСТАНОВКА, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОПЕРАЦИОННАЯ ДЕЯТЕЛЬНОСТЬ

3.4.1 Опасность Категории

3.4.2 Опасность Контролирует

3.5 ВВОД В ЭКСПЛУАТАЦИЮ ДЕЯТЕЛЬНОСТЬ

3.6 ЭКСПЕРИМЕНТ БЕЗОПАСНОСТЬ

3,7 ПОЛЬЗОВАТЕЛЬ ОПЕРАЦИИ МАГАЗИНА LOM

3.7.1 Опасность Категории

3.7.2 Опасность Контролирует

3.8 ОФИС БЕЗОПАСНОСТЬ

3.8.1 Опасность Категории

3.8.2 Опасность Контролирует

4. РУКОВОДСТВО ПО ТЕХНИКЕ БЕЗОПАСНОСТИ, ПРАКТИКА И ПРОЦЕДУРЫ

4.1 ПЕРЕЧЕНЬ ЗАДАНИЙ НА ОСНОВНОЙ ПЕРСОНАЛ БЕЗОПАСНОСТИ DND-CAT

4.2 DND-CAT РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ РУЧНОГО ИНСТРУМЕНТА И ПОРТАТИВНОГО ЭНЕРГЕТИЧЕСКОГО ИНСТРУМЕНТА

4.2.1 Введение

4.2.2 ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТЫ БЕЗОПАСНО

4.2.3 Ссылки

4.3 DND-CAT РУКОВОДСТВО ПО СРЕДСТВАМ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

4.3.1 Введение

4.3.2 Роли И обязанности

4.3.3 СИЗ Допуски

4.3.4 Руководство об общих типах средств индивидуальной защиты

4.3.5 Ссылка

4.4 DND-CAT РУКОВОДСТВО ПО ОПРЕДЕЛЕНИЮ РАБОЧЕЙ ОБЛАСТИ, ПРЕДУПРЕЖДЕНИЯМ И МЕРЫ КОНТРОЛЯ

4.4.1 Введение

4.4.2 СОЗДАНИЕ ЗОНА ИСКЛЮЧЕНИЯ

4.4.3 Ввод зона отчуждения

4.4.4 Предупреждение знаки

4,5 РУКОВОДСТВО DND-CAT ПО ТЕХНИКЕ ЭЛЕКТРОБЕЗОПАСНОСТИ

4.5.1 Назначение

4.5.2 Общие Практика работы

4.5.3 Обесточивание Электрооборудование

4.5.4 Выполнение Работа с электрическими цепями («Работа в горячем состоянии»)

4.6 DND-CAT РУКОВОДСТВО ПО УПРАВЛЕНИЮ ХИМИЧЕСКИМИ ВЕЩЕСТВАМИ

4.6.1 Введение

4.6.2 Роли И обязанности

4.6.3 Органы управления по вводу и использованию химических веществ

4.6.4 ОПАСНОСТЬ СВЯЗЬ

4.6.5 Химическая промышленность Требования гигиены

4.6.6 Ссылки

4,7 DND-CAT РУКОВОДСТВО ПО ОБРАЩЕНИЮ С ОПАСНЫМИ ОТХОДАМИ

4.7.1 Введение

4.7.2 Роли И обязанности

4.7.3 Отходы Органы управления опасностями

4.7.4 Шаги Соблюдать при утилизации опасных отходов

4.7.5 Ссылка

4,8 DND-CAT РУКОВОДСТВО ПО УПРАВЛЕНИЮ ЗАПЕЧАТАННЫМИ РАДИОАКТИВНЫМИ КАЛИБРОВОЧНЫМИ ИСТОЧНИКАМИ

4.8.1 Введение

4.8.2 Роли И обязанности

4.9 DND-CAT РУКОВОДСТВО ПО ПОДЪЕМНО-МОНТАЖНЫМ ОПЕРАЦИЯМ

4.9.1 Введение

4.9.2 Подъем и такелажное оборудование

4.9.3 Оператор Разрешение на выполнение подъемных работ и такелажных работ

4.10 DND-CAT РУКОВОДСТВО ДЛЯ СЕКТОРА DND-CAT

4.10.1 Введение

4.10.2 Содержание Ориентации

4.10.3 Документация

4.11 DND-CAT РУКОВОДСТВО ПО ОБЕСПЕЧЕНИЮ ЛАБОРАТОРНОЙ ИНФОРМАЦИИ LOM

4.11.1 Назначение и сфера действия

4.11.2 Обязанности

4.11.3 Специфические для лабораторий Обязанности пользователя

4.11.4 Опасность Идентификация и контроль

4.11.5 Общие Устройства управления опасностями и аварийное оборудование

4.11.6 Осмотр Контрольный список

4.11.7 Список опасных химикатов и отходов

4.11.8 Процедуры

4.11.9 Контакты Информация

4.11.10 Химическая промышленность План гигиены

ЛОМ Контрольный список для проверки лаборатории

4.12 DND-CAT РУКОВОДСТВО ПО ОСМОТРАМ

DND-CAT Комитет по безопасности Критерии проверки ES&H, проводимые раз в полгода

DND-CAT Координатор по безопасности Ежемесячный критерий проверки ES&H

МАГАЗИН КОНТРОЛЬНЫЙ СПИСОК ИНСПЕКЦИЙ

4.13 DND-CAT РУКОВОДСТВО ПО РАССЛЕДОВАНИЮ АВАРИЙ

4.13.1 Введение

4.13.2 Определения

4.13.3 Обязанности

4.13.4 Ответ к авариям и происшествиям

4.13.5 Ссылки

4,14 DND-CAT РУКОВОДСТВО ПО ОБЗОРУ ЭКСПЕРИМЕНТАЛЬНОЙ БЕЗОПАСНОСТИ

4.14.1 Введение

4.14.2 Определения

4.14.3 Общие Конверт безопасности

4.14.4 CAT Орган по утверждению экспериментов

4.14.5 Процесс Обзор

4.14.6 Описание экспериментов

4.14.7 Опасность Идентификация и анализ

4.14.8 Материалы

4.14.9 Оборудование

4.14.10 Процессы / операции

4.14.11 Технические характеристики органов управления опасностями

4.14.12 Использование стандартных пакетов безопасности для экспериментов

4.14.13 Проверка Требования

4.14.14 Авторизация

4.14.15 Документация

4.14.16 Раскрытие информации

4.14.17 Обратная связь

Управление электробезопасностью | Croner-i

Майк Сопп рассматривает передовой опыт работы с электрическими системами.

Все помещения будут в некоторой степени зависеть от использования электричества для повседневной работы.Однако неисправности электрической системы или оборудования могут привести к поражению людей электрическим током или ожогам, а также к материальному ущербу и риску для жизни в результате пожара или взрыва.

Чаще всего такие неисправности и опасности возникают из-за непонимания опасностей, связанных с электричеством, а также из-за отсутствия подходящих систем управления для контроля безопасной покупки, использования и обслуживания электрического оборудования и связанных систем.

Важно, чтобы лица, ответственные за управление помещениями, осознавали опасности, связанные с электричеством на работе, и чтобы была разработана и внедрена подходящая система управления для управления рисками.

Опасность поражения электрическим током

Каждый год о многих несчастных случаях на работе, связанных с поражением электрическим током или ожогами, сообщается в Управление по охране труда и технике безопасности (HSE). На рабочем месте электричество может создать ряд опасностей, таких как:

• контакт с токоведущими частями, вызывающий поражение электрическим током и ожоги

• неисправности, которые могут вызвать пожар

• пожар и взрыв в потенциально воспламеняющейся или взрывоопасной атмосфере.

Любое напряжение переменного тока выше 55 В может быть опасно для жизни.Поражение электрическим током может привести не только к смерти, но и к серьезным травмам, включая мышечные спазмы и глубокие ожоги тканей.

Электрические пожары и взрывы могут быть вызваны:

• утечкой тока из-за плохой изоляции

• неисправных или плохо обслуживаемых защитных устройств

• перегрузок электрических цепей, вызывающих перегрев

• возгорание легковоспламеняющихся веществ в рабочей среде.

Согласно HSE, большинство несчастных случаев, связанных с электричеством, происходит из-за того, что:

• люди считают, что оборудование вышло из строя, хотя на самом деле оно все еще находится в рабочем состоянии

• те, кто работает с действующими системами или оборудованием, не имеют соответствующих оборудование для обеспечения безопасности и обучение.

Помимо прямых рисков, неисправности в электрических системах или оборудовании могут привести к травмам, например, поражение электрическим током при работе с электрической системой на высоте может привести к падению человека.

Необходимо учитывать множество факторов, которые могут повлиять на уровень риска, создаваемого электрическими системами и оборудованием, включая

• возраст оборудования

• пригодность системы или оборудования

• испытания, осмотр и режимы проверки

• производственная среда

• системы управления, особенно в отношении работы с системами и оборудованием.

Хотя те, кто использует или работает с электричеством напрямую (например, инженеры по техническому обслуживанию), подвергаются большему риску, плохая электрическая установка и неисправные электроприборы также могут причинить вред другим.

Своды правил

Ключевым законодательным актом являются Правила об электричестве на рабочем месте 1989 года (EWR 1989), которые применяются ко всем местам, где работа ведется на электричестве или рядом с ним. EWR 1989 требует, чтобы все системы (включая оборудование) были сконструированы таким образом, чтобы предотвратить опасность. Кроме того, они требуют следующего.

• Все системы должны обслуживаться таким образом, чтобы предотвратить, насколько это практически возможно, опасность.

• Любая рабочая деятельность, включая эксплуатацию, использование и техническое обслуживание системы, а также работу рядом с системой, должна выполняться таким образом, чтобы не создавать опасности, насколько это практически возможно.

• Лица, выполняющие работы с электрическими системами, должны иметь соответствующую квалификацию.

Чтобы соответствовать требованиям EWR 1989, существует ряд ключевых публикаций, которые предоставляют обширную техническую информацию от торговых ассоциаций и HSE.

В качестве примера HSE опубликовала HSG85 «Электричество в работе». Правила безопасного труда . В данной публикации подчеркивается необходимость выбора и использования наиболее подходящего электрического оборудования.

В нем подробно описывается необходимость проведения оценки рисков для любой трудовой деятельности и определения того, работать ли живым или мертвым. Затем в нем представлены рекомендации по наилучшей рабочей практике для обоих типов работы.

HSG85 также отмечает необходимость для менеджеров установить «систему правил и процедур везде, где должны выполняться электромонтажные работы».

Хотя существует четкое руководство в отношении безопасной работы, может случиться так, что общие вопросы электробезопасности могут быть ответственностью неэлектриков (например, руководителей предприятий).Это само по себе может создать риски.

Для решения этой проблемы Кодекс практики управления электробезопасностью Института инженерии и технологий (IET) направлен на «предоставление рекомендаций по передовой практике, позволяющих отдельным лицам и их организациям иметь уровень знаний и понимания для управления связанными рисками. с электрической системой ».

Целевая аудитория Кодекса включает в себя лиц, ответственных за обеспечение наличия соответствующей политики в области электробезопасности и связанных с ней процедур, лиц, ответственных за обеспечение выполнения процедур, лиц, ответственных за управление конкретными электрическими задачами, и лиц, ответственных за безопасное состояние оборудование и техника.

Однако IET признает, что такие обязанности не всегда могут выполняться теми, кто имеет опыт работы с электрическими установками и оборудованием, и это отражено в содержании Кодекса.

IET утверждает, что существует множество технических публикаций, которые предоставляют руководство по определенным аспектам электробезопасности, но «не таким образом, который обеспечивает процесс управления электробезопасностью». В ИЭПП указано, что цели Кодекса заключаются в следующем.

• Предоставить практическое руководство по передовой практике в форме самооценки, чтобы пользователь мог следовать систематическому подходу к пониманию управления различными аспектами электрической системы для своей организации.

• Для того, чтобы руководство было понятным и могло использоваться широким кругом лиц в технических и нетехнических дисциплинах.

• Чтобы конечный пользователь мог создать и внедрить эффективную систему управления электробезопасностью там, где в настоящее время ничего не установлено, или для улучшения существующей системы.

Система управления

Эффективная система управления электрооборудованием снизит риск вреда от электричества, гарантируя, что все ключевые элементы, обеспечивающие безопасность, определены и учтены.Кодекс IET разбит на четыре основных раздела, в которых подробно описаны эти элементы.

1. Управление аспектами политики, включая настройку политики, руководство, планирование и факторы проектирования.

2. Управление процедурными аспектами, включая идентификацию и контроль рисков, безопасные методы работы, техническое обслуживание, документацию и мониторинг производительности.

3. Управление человеческими аспектами, включая встречи, обучение, компетентность и общение.

4. Управление конкретными проблемами, включая работу с системами под напряжением, подрядчиками, подземными и воздушными кабелями.

Первым этапом любой системы управления является разработка соответствующей политики в отношении электробезопасности. В нем будет подробно изложено общее заявление в отношении управления электробезопасностью, а также ответственности и мер, необходимых для такого безопасного управления. Точные детали этого во многом будут зависеть от местных вопросов, таких как владение зданием и оборудованием, использование подрядчиков и так далее.

Обзор требований к электричеству, системам и оборудованию и последующая оценка рисков могут помочь в разработке системы управления.

Обследование может выявить проблемы, связанные с установкой и используемым оборудованием, в то время как оценка рисков выявит опасности и необходимые меры контроля. Как правило, он будет включать такие факторы, как:

• пригодность систем и оборудования и его возраст

• доступность опасных частей

• вероятные уровни использования (и злоупотреблений), которые получит система или оборудование

• рабочая среда

• тип оборудования, например, класс 1 или класс 2

• , кто будет использовать систему или оборудование

• уровень информации, обучения, инструктирования и контроля, требуемый пользователями

• ответственность за техническое обслуживание и ремонт, включая необходимую квалификацию.

Решающее значение для любой системы управления электробезопасностью имеет выбор и / или установка подходящих систем и оборудования. Это будет включать в себя закупку оборудования, разработанного и установленного в соответствии с конкретными стандартами, снижение напряжения, где это возможно, и использование устройств защитного отключения.

Еще одним входом в систему будут руководства и справочники производителей. Они предоставят бесценную информацию, и, при необходимости, любая содержащаяся в них информация должна быть включена в систему управления, например, в информацию и обучение, предоставляемые персоналу, а также в процедуры проверки и технического обслуживания.

Решения об уровнях обслуживания и частоте проверок должны приниматься в консультации с руководящими принципами производителей оборудования и результатами оценки рисков. Работа с электрическими системами сопряжена с высоким риском, и компетентность операторов, проводящих плановое профилактическое обслуживание, имеет первостепенное значение, поскольку любые испытания и техническое обслуживание проводятся в контролируемых условиях с использованием безопасных систем работы.

Наконец, важным элементом любой системы управления является процесс отчетности о дефектах, который позволяет персоналу, использующему оборудование, сообщать о любых дефектах и ​​принимать соответствующие меры с точки зрения осмотра или удаления дефектного оборудования и его последующего ремонта.

Здоровье и безопасность — Johnson Electric

Обеспечение безопасности и предотвращение несчастных случаев

Основная философия безопасности нашей компании — предотвращение травм во время работы сотрудников. Мы придерживаемся политики абсолютной нетерпимости, чтобы гарантировать, что руководство обеспечивает соответствующие меры безопасности для любого из производственных процессов в компании; и что все сотрудники соблюдают правила и стандарты безопасности, установленные для защиты их от травм. Из 22 элементов нашей системы управления EHS 15 посвящены мерам безопасности: будь то контроль механических, электрических, термических, пожарных или химических опасностей; или стандарты безопасности, чтобы установить передовой опыт работы на высоте, подъемных операций, работы с транспортными средствами, мобильным оборудованием и других видов деятельности с повышенным риском.Мы уделяем особое внимание человеческому фактору, связанному с ручным управлением, и эргономике на рабочем месте. При необходимости, соответствующая оценка риска должна быть проведена до того, как рабочий процесс будет запущен.

В создании здоровой Культуры безопасности в компании мы задействуем все уровни управления, от председателя и генерального директора, старших менеджеров, непосредственного руководства до наших рабочих и подрядчиков. Все инциденты регистрируются и тщательно расследуются с использованием наших методов расследования первопричин.Мы регулярно оцениваем уроки, извлеченные из этих инцидентов, чтобы обеспечить обмен и передачу информации о правильном цикле обучения, чтобы предотвратить повторение. Платформа электронного обучения была разработана для предоставления видео по технике безопасности и других ресурсов для повышения безопасности в повседневной деятельности компании.

Управление гигиеной труда

Наша компания имеет комплексную программу управления охраной труда, которая включает меры профессиональной гигиены, начиная от выявления профессиональных опасностей на рабочем месте до оценки и контроля рисков для здоровья, связанных с работой.Цель программы — защитить здоровье и благополучие сотрудников при работе в компании. Основные опасности, такие как шум и воздействие химических веществ, устраняются с помощью программы сохранения слуха и регулярного мониторинга рабочего места, чтобы убедиться, что соответствующие технические средства контроля соответствуют требованиям и не превышаются пределы профессионального воздействия. Проверки профессионального здоровья перед приемом на работу и медицинское наблюдение на рабочем месте за работниками, которые могут подвергаться возможным факторам риска для профессионального здоровья, также являются частью нашей программы.

(PDF) Организационная структура и культура безопасности

, чтобы значительно увеличить инспекционные силы. Это повышение должно быть не только

в количестве инспекторов, но и в их обучении безопасности

менеджменту и культуре безопасности.

Во-вторых, Комиссия должна начать работать с PG&E и ее

другими коммунальными предприятиями в рамках непрерывного процесса НИОКР по разработке показателей

по управлению безопасностью и культуре в качестве основных индикаторов того, насколько хорошо они работают. внедрена система безопасности, основанная на

организационных процессах, как структурных, так и культурных, которые создают «динамические события, отличные от

».Это в отличие от нынешнего подхода Комиссии

, который рассматривает только запаздывающие индикаторы, которые не позволяют отличить безопасность

в коммунальном предприятии от статистической удачи, которая до сих пор «провалилась до

».

Наконец, Комиссии следует обратить внимание на свою собственную «нормативную надежность» в отношении безопасности. Это повлечет за собой признание

своих собственных специалистов по надежности и заслушивание их в отношении недостатков в

действующих правил техники безопасности.Это также повлечет за собой постоянный поиск

способов проверки и повышения собственной эффективности в сфере регулирования безопасности —

, начиная, конечно же, с измерения и мониторинга воздействия

собственных регулирующих решений, касающихся реструктуризации PG&E.

Таким образом, процесс регулирования безопасности может стать самостоятельным

процессом исследования и обучения. CPUC, а также другие регулирующие органы могут

и должны в своей регулирующей практике вносить свой собственный вклад в развитие науки о безопасности.

Источники

Армакост, Б., 2016. Организационные причины, по которым полицейские управления не меняются.

Harvard Business Review (август). (https://hbr.org/2016/08/the-organizational-

причины-полицейские-департаменты-не меняйте).

Антонсен, С., 2009. «Оценка культуры безопасности: миссия невыполнима?». J. Непредвиденные обстоятельства

Антикризисное управление. 17 (4), 242–254. https://doi.org/10.1111/j.1468-5973.2009.

00585.x.

Атсудзи, Сигео, 2016.Небезопасность: управление стихийными бедствиями, организационные аварии и кризисы

науки об устойчивости. Springer.

Бандура, А., Капрара, Г.В., Жолнаи, Л., 2000. Корпоративные нарушения через моральные нормы

разобщенность. J. Hum. Значения 6 (1), 57–64.

Бергстром, Дж., 2020. Дискурсивные эффекты науки о безопасности. В: Le Coze, J.-C. (Ред.),

Исследования в области науки о безопасности: эволюция, проблемы и новые направления. CRC Press, Boca

Raton, FL, стр.173–186.

Боск, К., 2003. Простите и помните: лечение неудач, второе изд. Университет

Чикаго Пресс, Чикаго.

Центр безопасности химических процессов (2019). Введение в культуру технологической безопасности.

(https://www.aiche.org/ccps/topics/elements-process-safety/commitment-process-

безопасность / введение в процесс-культуру безопасности).

Купер М., 2000. К модели культуры безопасности. Saf. Sci. 36 (2), 111–136.

Кокс, С., Флин, Р., 1998. Культура безопасности: философский камень или соломенный человек? Работа и

Стресс 12 (июль), 189–201.

CPUC, (2018). Приказ о возбуждении расследования, 15-08-019. California Public Utilities

Комиссия. (https://www.cpuc.ca.gov/PGEsafetyculture/).

Деккер С., 2018. Дрейфовать в провал. Routledge, Abingdon, UK

Etzioni, A., 1997. Современные организации. Прентис Холл, Энглвуд Клис, Нью-Джерси.

Габа, Д.М., 2000. Анестезиология как модель безопасности пациентов при оказании медицинской помощи.BMJ (Clin.

,

Res. Ed.) 320 (7237), 785–788.

Гроте, Г., 2018. О важности культуры для безопасности. В: Гилберт, К. (ред.), Безопасность

Культуры, Модели безопасности. Краткие материалы Springer по управлению безопасностью. https://doi.org/10.

1007 / 978-3-319-95129-4_9.

Гульденмунд, Ф., 2000. Природа культуры безопасности. Saf. Sci. 34 (февраль), 215–257.

Хэнди, К., 1993. Понимание организаций. Издательство Оксфордского университета, Оксфорд.

Хейс, Дж., 2020. Расследование несчастных случаев: на примере исследования катастроф наука о безопасности.

В: Le Coze, J.-C. (Ред.), Исследования науки о безопасности: эволюция, вызовы и новые ди-

реакции. CRC Press, Бока-Ратон, Флорида, стр. 187–202.

Хейс, Дж., 2015. Уроки эффективного управления целостностью на примере разрыва трубопровода Сан-Бруно

. Процесс Saf. Прогр. 34, 202–206.

Исполнительный орган по охране труда и технике безопасности Великобритании (2019 г.). Saf. Культ. (http://www.hse.gov.uk/

humanfactors / themes / common4.pdf).

Хофстеде, Г., 2010. Культуры и организации. Макгроу-Хилл, Колумбус, Огайо.

Hollnagel, E., 2014. Безопасность-I и безопасность-II. Рутледж, Абингдон, Великобритания

Хопкинс А. (ред.), 2009. Учимся у организаций с высокой надежностью. CCH, Сидней.

Хопкинс, А., 2012. Катастрофические решения: человеческие и организационные причины прорыва Мексиканского залива

. CCH, Сидней.

Хопкинс, А., 2019. Организация для обеспечения безопасности. CCH, Сидней.

Институт операторов атомной энергетики (2012 г.).Черты здорового ядра. Saf. Культ. (https: //

www.nrc.gov/docs/ML1303/ML13031A707.pdf).

Лангер, Э., 2014. Внимательность. Da Capo Books, Бостон.

LaPorte, T.R., 1996. Организации с высокой надежностью: маловероятны, требовательны и подвержены риску. J.

Управление чрезвычайными ситуациями в кризисных ситуациях. 4 (2), 60–71.

LaPorte, T.R., Consolini, P., 1991. Работа на практике, но не в теории: теоретические

проблемы организаций с высокой надежностью. Publ. Админ. Res. Теория 1 (1), 19–47.

MacRae, C., 2014. Close call: управление рисками и устойчивость в безопасности полетов авиакомпаний.

Palgrave / Macmillan, Лондон.

Маслен, С., Хопкинс, А., 2014. Работают ли стимулы? Качественное исследование

мотиваций менеджеров на вредных производствах. Saf. Sci. 70, 419–428.

Механик Д., 1962. Источники силы участников нижнего уровня в сложных организациях —

ции. Админ. Sci. Кварта. 7 (3), 349–364.

Медведев З., 1992. Наследие Чернобыля.Нортон, Нью-Йорк.

Моллер, Н. (Ред.), 2018. Справочник по принципам безопасности. John Wiley & Sons, Хобокен, штат Нью-Джерси ..

Nahrgang, et al., 2011. Безопасность на работе: метааналитическое исследование связи между

требованиями к работе, рабочими ресурсами, выгоранием, вовлеченностью и результатами безопасности. J. Appl.

Psychol. 96 (1), 71–94.

Национальная инженерная академия (2016). Повышение культуры безопасности в нефтяной и газовой промышленности. The National Academies Press, Вашингтон, округ Колумбия.

https://doi.org/10.17226/23524.

Петерсен, К., Шульман, П., 2019. Дрейф, адаптация, устойчивость и надежность: к эмпирическому разъяснению

. Saf. Sci. 117 (август), 460–468.

Петитта, Л., Пробст, Т., Барбаранелли, К., 2017. Культура безопасности, моральная неприязнь и

занижение данных о происшествиях. Дж. Бусин. Этика 141, 489–504.

Power, M. (Ed.), 2016. Работа с рисками: очерки организационной жизни управления рисками.

Oxford University Press, Оксфорд.

Рэй, А., Прован, Д., 2019. Безопасность труда против безопасности труда. Saf. Sci. 111 (январь),

119–127.

Читатель, Т., 2020. Взаимодействие культуры безопасности и национальной культуры. В: Coze, Le

(ред.), Исследования в области безопасности. CRC Press, Бока-Ратон, Флорида, стр. 21–37.

Reason, J., 2016. Еще раз о несчастных случаях в организации. CRC Press, Бока-Ратон, Флорида.

Reason, J., 2000. Парадоксы безопасности и культура безопасности. Контроль травм Saf. Промо.7 (1),

3–14. https://doi.org/10.1076/1566-0974(200003)7:1;1-V;FT003.

Рейман Т., Оедевальд, 2007. Оценка сложных социотехнических систем — теоретические

вопросы, касающиеся использования организационной культуры и основных концепций задач. Saf. Sci. 45

(7), 745–768.

Reiman, T., Rollengahen, C., 2014. Помогает или мешает концепция культуры безопасности

системное мышление в области безопасности? Accid. Анальный. Пред. 68 (июль), 5–15.

Роу, Э., Шульман, П., 2008. Управление высокой надежностью. Stanford University Press,

Stanford.

Роу, Э., Шульман, П., 2016. Надежность и риск: проблема управления

связанными инфраструктурами. Stanford University Press, Пало-Альто, Калифорния.

Международная группа сотрудничества по управлению безопасностью, (2013). Measur. Saf. Выполнять.

(https://www.skybrary.aero/bookshelf/books/2395.pdf).

Шейн, Э. Х., 1985. Организационная культура и лидерство.Джосси-Басс, Сан-Франциско.

Шульман П., 1993. Согласованный порядок организационной надежности. Админ. Soc. 25

(3), 353–372.

Schulman, P., 2004. Общие атрибуты безопасных организаций: качество и безопасность в отношении здоровья

care, 13, Suppl. II, ii39-ii44.

Снук, С., 2002. Friendlyfire. Издательство Принстонского университета, Принстон.

Соренсен, Дж. Н., 2002. Культура безопасности: обзор современного состояния. Надежный. Англ. Syst. Saf.

76, 189–204.

Сатклифе, К.М., Фогус, Т.Дж., 2003. Организация для обеспечения устойчивости. Глава 7 In: Cameron, K.,

Dutton, J.E., Quinn, R.E. (Ред.), Позитивная организационная стипендия. Берретт-Келер,

Сан-Франциско, стр. 94–110.

Воган, Д., 2016. Решение о запуске претендента. Издательство Чикагского университета, Чикаго.

Вахтер, Дж., Йорио, П., 2013. Система практик управления безопасностью и управление рабочими для снижения и предотвращения несчастных случаев: эмпирическое и теоретическое исследование.Accid. Анальный. Пред. 68, 117–130.

Уэйкфилд, Дж. Г. и др., 2010. Культура безопасности пациентов. Качество и безопасность в здравоохранении. 19,

585–591.

Вейк, К., 2011. Организация переходной надежности: создание динамических не

событий. J. Кризисное управление непредвиденными обстоятельствами. 19 (1), 21–27.

Weick, K., Sutclie, K., 2015. Управление неожиданностями. Джосси-Басс), Сан-Франциско.

Уилсон, Дж., 1978. Разновидности полицейского поведения. Издательство Гарвардского университета, Бостон.

P.R. Schulman Safety Science 126 (2020) 104669

9

Электробезопасность | WBDG — Руководство по проектированию всего здания

Введение

Как инженер, подрядчик, производитель или обслуживающий персонал, независимо от того, является ли его бизнес электрическим по своей природе или нет, электрическая безопасность является общей проблемой для всех в строительной отрасли. Приблизительно 300 смертей происходят ежегодно в результате случайных ударов током. Ежегодно более 800 человек умирают из-за пожаров, вызванных неисправностями в электросети.Ежегодно из-за сбоев в электроснабжении тысячи людей получают травмы или ожоги, а аварии в электросети приводят к материальному ущербу на сумму более 1,3 миллиарда долларов.

По мере того, как строительные системы становятся все более интегрированными, а промышленность все больше учитывает концепции устойчивого развития и защиты окружающей среды при проектировании, важность непрерывной эксплуатации зданий становится все более важной. Помимо уже знакомого электрического оборудования и систем, новые технологии, такие как системы возобновляемой энергии и производство электроэнергии на месте, все чаще становятся неотъемлемой частью многих проектов.

Фото: Тим Матиас

Проблемы электробезопасности, связанные с фотоэлектрическими системами и распределенными энергоресурсами, такими как топливные элементы и микротурбины, постоянно развиваются, и их нельзя игнорировать. Электробезопасность — важный элемент любого успешного строительного проекта от концепции до повседневной эксплуатации. Понимание важности электробезопасности, то, как распознать формы, которые может принимать электробезопасность, и обеспечение ресурсов для обеспечения электробезопасности в своей работе — все это необходимо для создания программы электробезопасности.

Для полного понимания, электробезопасность разбита на три отдельные темы для обсуждения: перспективы и обязанности, режимы электробезопасности и ресурсы электробезопасности. Каждая тема независима, но все три зависят от доступности и соблюдения других для полного выполнения мер безопасности. Одно без других приводит к опасному или потенциально опасному воздействию электрической энергии и ее влиянию на персонал и оборудование.

Описание

A. Перспективы и обязанности

Правильный настрой — это первый шаг к установлению ответственности за соблюдение стандартов электробезопасности. Итак, перспектива определяет влияние электробезопасности на работу. Четыре точки зрения определяются признанными и принятыми ролями в строительной отрасли:

• Инженер
• Подрядчик
• Техническое обслуживание
• Производитель

Перспектива не подразумевает и не указывает на роль или должность человека в организации.Скорее, перспектива определяет систему координат. Например, электрик, устанавливающий распределительную коробку на открытом воздухе, осматривает коробку на предмет дефектов, которые могли возникнуть в процессе производства, и проверяет, что она предназначена для установки на открытом воздухе. Реализация соответствующей программы электробезопасности требует, чтобы электрик знал не только о методах установки, связанных с монтажом шкафов, рассчитанных на использование вне помещений, но также и о стандартах, которым должен соответствовать шкаф, чтобы быть рассчитанным на использование вне помещений.Электрик может определить точки зрения как подрядчика, так и производителя во время этой «простой и рутинной» установки. Для достижения максимального уровня электробезопасности в своей работе необходимо полностью понимать все точки зрения, см. Рис. 1.

Рисунок 1: Перспективные взаимосвязи

Взгляд инженера

Точка зрения инженера определяет меры, необходимые для достижения электробезопасности в процессе инженерного проектирования. Таким образом, взгляд инженера превращается в ответственность за обеспечение электробезопасности от концепции потребности до реализации идеи.Общие обязанности включают:

• Характеристики оборудования
• Токовые нагрузки проводов
• Выборочное согласование устройств защиты от сверхтоков
• Соблюдение действующих кодов
• Равенство спроса и предложения
• Общие методы распределения энергии

Термин инженер используется не только для инженера-электрика, но, напротив, включает все дисциплины, связанные с процессом проектирования. Например, инженер-механик должен ответственно предоставить необходимые электрические данные для оборудования и средств управления отопления, вентиляции и кондиционирования воздуха (HVAC).

Перспектива подрядчика

Фото: Джо Тедеско

Точка зрения подрядчика определяет меры, необходимые для обеспечения электробезопасности в процессе установки. Следовательно, перспектива подрядчика превращается в ответственность за обеспечение электробезопасности от реализации идеи до полной реализации этой идеи. Общие обязанности включают:

• Правильный монтаж оборудования
• Надлежащая затяжка или момент затяжки соединений
• Использование подходящих инструментов
• Сведение к минимуму истирания изоляции
• Координация на месте с другими подрядчиками
• Соблюдение действующих кодов

Термин «подрядчик» не предназначен только для подрядчика по электричеству, но, напротив, включает все профессии.Например, подрядчик по механическому оборудованию должен ответственно использовать правильный метод установки механического оборудования для соединения электрических цепей, включая лифты, оборудование HVAC и средства управления.

Перспектива техобслуживания

Перспектива технического обслуживания определяет меры, необходимые для обеспечения электробезопасности при эксплуатации системы. Эта перспектива расшифровывает предупреждающие, действующие в реальном времени и реактивные действия, доступные для непрерывной работы системы.Следовательно, перспектива технического обслуживания превращается в ответственность за обеспечение электробезопасности за счет реализации профилактических программ и постоянного мониторинга системы. Общие обязанности включают:

• Профилактическое обслуживание
• Контроль параметров оборудования
• Применение мер безопасности при работе с оборудованием
• Следуя процедурам маркировки
• Использование подходящих инструментов
• Глубокое знание систем
• Соблюдение действующих кодов

Перспектива производителя

Фото: Питер Л.Яннитто младший

Перспектива производителя определяет меры, необходимые для обеспечения электробезопасности при создании и изготовлении оборудования и устройств. Следовательно, перспектива производителя превращается в ответственность за обеспечение электробезопасности за счет реализации трех других перспектив на соответствующих этапах производственного процесса. Использование трех других точек зрения и понимание использования конечным пользователем должны быть согласованы исключительно с целью электробезопасности.Общие обязанности включают:

• Характеристики оборудования
• Токовые нагрузки проводов
• Выборочное согласование устройств защиты от сверхтоков
• Соблюдение действующих кодов
• Равенство спроса и предложения
• Общие методы распределения энергии
• Правильный монтаж оборудования
• Надлежащая затяжка или момент затяжки соединений
• Использование подходящих инструментов
• Профилактическое обслуживание
• Контроль параметров оборудования

Б.Режимы электробезопасности

После того, как определены перспективы и обязанности, электробезопасность далее определяется по режиму. Есть три основных режима:

• Профилактическое
• В реальном времени
• Реактивный

Каждый режим представляет собой отдельный подход к безопасности и определяется выполняемой работой. Комбинация трех режимов формирует комплексный подход к обеспечению электробезопасности как неотъемлемой части любого процесса или программы, связанной с электричеством, см. Рисунок 2.

Рисунок 2: Взаимосвязь режимов

Профилактический режим

Профилактический режим определяется административными действиями, используемыми для предотвращения или предотвращения электрических сбоев до начала работы. Список действий для профилактического режима должен включать:

• Реализация программ профилактического обслуживания
• Требование процедур маркировки / блокировки
• Введение требований о повторных проверках для отключения питания во время поиска и устранения неисправностей
• Ресурсы применимых кодов при проектировании

Первым шагом к разработке программы электробезопасности для человека или агентства является создание списка административных действий, определенных как «профилактические» в зависимости от характера их работы.

Режим реального времени

Режим реального времени определяется процедурными действиями по предотвращению или предотвращению электрических сбоев во время выполнения работы. Во многих случаях режим реального времени — это выполнение действий, определенных в превентивном режиме. Список действий для режима реального времени должен включать:

• Выполняется профилактическое обслуживание
• Процедуры маркировки / блокировки завершаются во время ремонта системы
• Повторные проверки при обесточивании оборудования
• Применение требований норм при проектировании
• Порядок правильной установки
• Правильные крепления на опорах оборудования
• Проверка крутящего момента

Программа электробезопасности для отдельного лица или агентства должна генерировать список процедурных действий, идентифицированных как «в реальном времени» в зависимости от характера их работы, и координировать эти действия с действиями превентивного режима.

Реактивный режим

Реактивный режим идентифицируется процедурными и административными действиями, используемыми для устранения неисправностей, связанных с электричеством, которые происходят или уже произошли. Реактивный режим, как правило, находится в центре внимания многих установленных программ и обычно привлекает наибольшее внимание других лиц, не относящихся к строительной отрасли, из-за пагубных последствий, которые могут вызвать электрические неисправности. Список действий для реактивного режима должен включать:

• Обучение тушению пожара
• Обучение поражению электрическим током (см. Рисунок 3: Влияние уровней поражения электрическим током)
• Тренировка СЛР
• Идентификация пострадавшего от поражения электрическим током
• Планирование действий в чрезвычайных ситуациях
• Ориентация электрической системы

Ампер	Описание
1-15 мА	Восприятие электрического тока.
15-100 мА	Мышцы сокращаются и не могут расслабиться, степень тяжести определяется текущим уровнем.
100 мА	Возникает фибрилляция желудочков сердца.
> 2 А	Тело получило сильные ожоги из-за эффекта «жарки».
* Предположим, что сопротивление тела в наихудшем случае составляет 300 Ом при переменном напряжении, приложенном для достижения указанных токов. Текущие уровни и эффекты остаются приблизительными из-за таких факторов, как здоровье, возраст, размер и т. Д. Жертвы.
Рисунок 3: Влияние уровней электрического удара при 60 Гц *

Программа электробезопасности для частного лица или агентства компании должна генерировать список процедурных и административных действий, определенных как «реактивные» в зависимости от характера их работы, и координировать эти действия с профилактическими режимами и режимами реального времени.

C. Ресурсы по электробезопасности

Ресурсы изобилуют, что позволяет одному или его агентству лучше осознавать перспективу и ответственность за электробезопасность.При таком большом количестве доступных ресурсов программа электробезопасности должна реализовывать метод получения информации в легкодоступном виде. «Библиотека по электробезопасности» — это начало организации и облегчения доступа к обширной информации. Не менее важна возможность доступа к разным типам мультимедиа. Сегодня не только необходим доступ в Интернет, но и предлагается несколько точек входа. Выделенная область в компьютерной сети для электрической информации — отличный способ управлять и идентифицировать ресурсы под рукой и те, которые становятся доступными.В базе данных ресурсы по электробезопасности следует классифицировать по перспективам и режимам. Наконец, все ресурсы по электробезопасности, предусмотренные местными постановлениями или кодексами или требуемые каким-либо агентством, должны быть отмечены и доступны для всех пользователей.

Приложение

Электробезопасность является проблемой для всех с тех пор, как электричество стало неотъемлемой частью повседневной жизни каждого. Тем не менее, для тех, кто работает в строительной отрасли, необходимость в электробезопасности является необходимостью.Строительная отрасль и все те, кого она непосредственно затрагивает, часто диктуют правила, регулирующие действия в интересах конечного пользователя. Следовательно, электробезопасность требует упреждающего подхода, чаще всего инициируемого на организационном уровне. Перспективы, режимы и ресурсы, представленные на этой странице ресурсов, следует использовать для создания структуры, необходимой для одной или ее организации для разработки или корректировки программы электробезопасности, более адаптированной к вашим потребностям. Важно отметить, что первым шагом к любой эффективной программе безопасности является структура, за которой следует обучение и реализация.

• NFPA 70: Национальный электротехнический кодекс® — NEC является общепринятым стандартом защиты людей и имущества от электрических установок. Ознакомление с NFPA 70 является обязательным для всех, кто занимается проектированием, установкой, проверкой и обслуживанием безопасных и совместимых электрических систем. Информацию можно найти на веб-сайте NFPA с членством или приобрести печатные и электронные версии кода у NFPA и других поставщиков.

• Национальные стандарты по установке электрооборудования — NEIS дает определение «аккуратности и работоспособности», как того требует Национальный электротехнический кодекс.Каждый стандарт представлен на утверждение Американского национального института стандартов (ANSI).

• Национальный кодекс электробезопасности® (NESC®) — NESC® является продуктом IEEE. Этот код предоставляет информацию об установке, эксплуатации и техническом обслуживании электрических систем. Целью публикации является защита лиц, выполняющих работу. Информация, как и NEC, доступна при членстве в IEEE или при покупке печатной или электронной версии кода.

• Национальная ассоциация противопожарной защиты (NFPA) — NFPA является исчерпывающим источником всего, что связано с противопожарной защитой. Ассоциация разработала множество стандартов, которые были приняты федеральными, государственными и местными юрисдикциями в качестве обязательных стандартов. На сайте много бесплатной информации, но более конкретная информация доступна только участникам.

• Национальный институт профессиональной безопасности и здоровья (NIOSH) — NIOSH по своей миссии аналогичен OSHA, но отличается тем, что NIOSH является федеральным агентством, ответственным за предотвращение профессиональных заболеваний и травм, и является частью Центров по заболеваниям. Контроль и профилактика.

• Управление по охране труда и технике безопасности (OSHA) — OSHA является основным правительственным источником эффективных методов безопасности. Веб-сайт представляет собой обширный легкодоступный информационный ресурс с тщательно продуманной поисковой системой.

Дополнительные ресурсы

Организации / ассоциации

прочие

Справочник по электробезопасности, 5-е издание

Тщательная редакция обновляет основы электробезопасности на рабочем месте.

Ли Фриланд

Существенно переработано с учетом последних процедур и стандартов в области электробезопасности, Справочник по электробезопасности , 5-е издание Денниса К.Нейтцель, доктор Мэри Капелли-Шеллпфеффер и Эл Винфилд — это иллюстрированный источник информации, который книга называет «спасающим жизнь» и «практическим». 662-страничная книга в твердом переплете, разработанная для рабочих условий, охватывает такие важные процедуры, как искрение, электрошок, блокировка / отключение, безопасное переключение и спасение. Также описаны многие виды средств индивидуальной защиты и изолированных инструментов.

Написанная в удобном для использования формате, книга содержит подробные сведения об опасности поражения электрическим током, защитном оборудовании, управлении, обучении, нормативных и юридических требованиях, предотвращении несчастных случаев и многом другом.Новые разделы включают в себя электрическое заземление, теорию теплопередачи, относящуюся к человеческому телу, и медицинские аспекты электрических травм. Иллюстрированное руководство, соответствующее всем действующим основным электротехническим нормам и правилам, представляет актуальные стратегии безопасности в 14 главах:

1. «Опасности, связанные с электричеством»
2. «Основы физики электрических опасностей»
3. «Электробезопасное оборудование»
4. «Процедуры и методы безопасности»
5. «Заземление и соединение электрических систем и оборудования»
6. «Электротехническое обслуживание и его Отношение к безопасности »
7. « Нормативные и правовые требования и стандарты безопасности »
8. « Предотвращение несчастных случаев, расследование несчастных случаев, спасение и первая помощь »
9. « Медицинские аспекты электротравмы »
10. « Краткое изложение безопасности при низком напряжении »
11. «Сводка по безопасности среднего и высокого напряжения»
12. «Человеческий фактор в электробезопасности»
13. «Управление безопасностью и организационная структура»
14. «Методы и системы обучения безопасности»

Подробный глоссарий и разделы указателя завершают 3- lb, доступная на сайте www.
