как работает и другие секреты стеклянных нитей

В момент чтения этого текста терабайты информации проходят по всей планете через стеклянные нити, протянутые всевозможными способами. Это больше напоминает волшебство, но на самом деле это одна из важнейших технологий, изобретенных человечеством.

Она появилась благодаря естествоиспытателям XIX века, которые в теории предположили возможность управления светом. Сама идея была воплощена в жизнь после более детального изучения оптических свойств разных материалов. Что такое оптоволокно, как работает, особенности и производство кабеля – все это темы нашей статьи.

Передача света

Как работает оптоволокно: все подробности простым языком

Через медную витую пару проходит огромное количество электронов. Ток переходит по проводнику, передавая закодированную последовательность импульсов – данные. Сам код состоит из нулей и единиц (двоичный). Оптоволокно отправляет сигналы по аналогичному принципу, хотя в плане физики здесь сложнее.

Лучше обойтись без теории и просто понимать, что аналогично электронам, световые волны также умеют передавать данные. К примеру, когда на аэродромах отказывает связь по радио, используется запасной вариант – сигналы отправляются по прожекторам. Однако, такой способ можно использовать лишь в прямой видимости, а оптоволокно передает свет на тысячи километров и не всегда по прямой.

Изначально ученые пытались передавать свет на долгие расстояния с помощью зеркал. Так, металлические трубы внутри покрывались зеркальным слоем и в них направлялся световой луч. Но цена таких световодов оказалась слишком высокой, а свет рано или поздно терял свои свойства и угасал.

Позже решение было найдено – свет можно запереть, если использовать для его передачи две среды с разными оптическими свойствами. При этом будет достаточно даже небольшого различия.

Световоды по новой технологии

Что такое оптоволокно, вы узнаете, посмотрев следующее видео:

Уже понятно, что для простой передачи света не столь важен выбор материалов. Для физических опытов в школе достаточно иметь под рукой воду и трубку из пластмассы. Тем не менее, для трансляции сигналов на тысячи километров необходимы максимально чистые материалы с практически идеальными оптическими свойствами и с минимальными примесями.

Наиболее подходящим материалом оказался диоксид кремния (кварцевое стекло). Для получения в нем разных коэффициентов преломления света используется хитрость. Так, его центр оставили чистым, а внешние слои насытили германием, позволяющим изменить свойства стекла.

Производство световолокна

Болванка (которая в будущем превратится в провод) спекается из двух подготовленных трубок, вставляемых одна в одну. Существует и другой вариант, когда сердцевина насыщается германием.

Однако, лучше наполнить трубки изнутри газом. Затем достаточно подождать, чтобы германий сам осел на стекло с минимальным слоем. После этого останется разогреть трубку и растянуть на метр. Вдобавок, полость внутри закроется самостоятельно.

У готового стержня будет сердцевина и оболочка с различными оптическими свойствами.

Именно он подходит для будущего оптоволоконного провода. Хотя заготовка с диаметром несколько десятков сантиметров не слишком его напоминает, зато стекло из кварца отлично можно растянуть.

Поэтому готовую болванку поднимают на башню с высотой 10 метров, укрепляют ее и начинают равномерно подогревать, чтобы ее консистенция начала напоминать нугу. Начиная с определенного момента, из болванки под ее весом начнет тянуться тонкая нить. Опускаясь вниз, она застынет и станет достаточно гибкой. Это вызывает удивление, однако, сверхтонкие стекла хорошо сгибаются.

Приготовленное оптоволокно, постоянно опускающееся вниз, спускают в наполненную жидким пластиком емкость. Это позволяет нанести защиту на кварцевую поверхность, затем нить сматывают. Процесс идет до того момента, пока болванка не превратится в одну нить, длиной 100-200 километров.

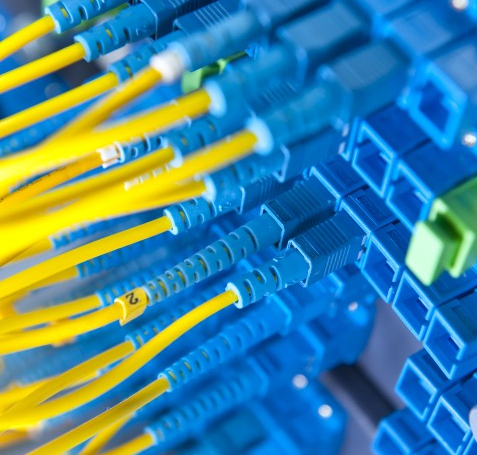

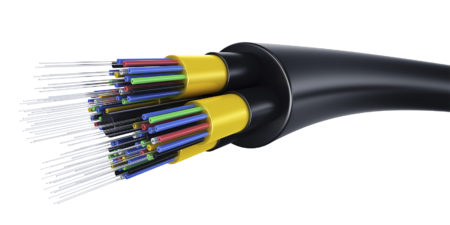

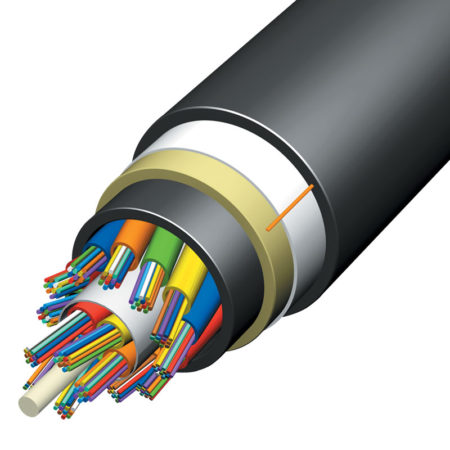

Уже с такой нити плетутся кабели, которые могут содержать от двух до двухсот стекловолокон. Далее кабель оснащают вставками для упрочнения, экранирующими слоями и оболочкой для защиты.

Передача информации со скоростью света

Для запуска в производство оптоволокна необходимо строить специализированные заводы, специально обучать персонал, не забывая при этом об огромных вложениях. В любом случае, вложения стоят полученной выгоды.

Скорость света – это максимальный предел, позволяющий обмениваться информацией. Медные провода такого предела достигнуть не могут.

Единственным конкурентом оптоволокна можно назвать линию прямого оптического соединения.

В постсоветских странах в основном домашний интернет проводят посредством двужильного кабеля, где толщина жил составляет от одного до двух миллиметров. Максимальная скорость передачи данных составляет 100 Мбит/сек. Ее вполне хватит для нескольких компьютеров, однако, при наличии Smart TV, NAS сервера и других смарт-устройств, будет недостаточно кабеля даже с восемью жилами. При этом у оптоволокна с толщиной 9 микрон пропускная способность в 30 раз выше, а сам оптоволоконный кабель работает на нескольких жилах.

Еще одно преимущество применения оптоволоконного кабеля – его меньший вес, по сравнению с медными проводами, и габариты. Это удобно при прокладывании магистральных линий.

Благодаря оптическим кабелям, появилась возможность соединить даже целые континенты. Например, в России первая линия была проложена в Москве. Подводным кабелем первым соединили Санкт-Петербург и Аберслунд (Дания).

После этого оптоволокно стали использовать для связи между предприятиями, банками и госучреждениями. Что касается интернета для населения, в городах применяется практика, когда такими линиями провайдеры подключают многоквартирные дома, а уже в квартиры интернет поступает при помощи традиционной витой пары. Тем не менее, некоторые пользователи уже начали переходить на оптику, хотя такая возможность доступна не всем.

Предлагаю к просмотру познавательный документальный фильм про оптоволокно:

Сложность технологии и ограничения

Оптоволокно не только дорого и сложно производить. Львиную долю затрат занимает его обслуживание. Здесь невозможно обойтись стандартной изолентой. Во время монтажа кабелей кварц нужно сращивать с применением специальной технологии, а линии необходимо доукомплектовывать дополнительным оборудованием.

Благодаря разным коэффициентам преломления света, в оболочке и сердцевине теоретически можно получить световод. Однако, пущенный через кварц свет будет постепенно затухать, поскольку свое дело делают примеси в стекле. При этом устранить этот недостаток полностью почти невозможно. Да и нескольких молекул h30 на целый километр провода хватит для появления ошибок в сигнале и понижения максимального расстояния его передачи.

Аналогичная проблема еще появлялась у электриков во время изготовления медных и других проводов. Позже был введен новый термин «дистанция регенерации» – максимальное расстояние, по которому без проблем передается сигнал.

Одна оптоволоконная жила в состоянии держать свет до двух-трех сотен километров. Однако, рано или поздно потребуется дополнительно усиливать и восстанавливать сигнал.

Для стандартных линий связи достаточно установить недорогие усилители. Для оптоволокна необходим монтаж сложного оборудования, для работы которого необходимо использовать редкоземельные металлы и запускать инфракрасные лазеры.

Так, в линию связи нужно врезать участок специального стекловолокна, насыщенного эрбием. Его атомы, благодаря накачиванию светом, будут находиться в возбужденном состоянии. Для поддержания такого состояния и нужен специальный лазер. Когда сигнал проходит через эту область, его мощность увеличивается почти вдвое, так как эрбий излучает свет, аналогичной сигналу, волны. Следовательно, зашифрованная информация сохраняется также. Далее свет может пройти еще 100 километров, где нужно еще раз повторить усиление.

Для поддержания этой системы нужен обслуживающий персонал и беспрерывный присмотр. Поэтому экономический эффект от прокладки оптики для абонентов почти во всех странах мира остается под большим вопросом. Тем не менее, оптоволокно для передачи данных – универсальный вариант.

Именно на данной технологии основан интернет современного уровня, позволяющий передавать видео в высоком разрешении, вести видеостриминг, поддерживать серверы онлайн-игр практически без задержек, предоставлять моментальную связь между любыми городами мира, а также обеспечивать мобильную передачу данных. Ведь станции мобильных операторов соединены между собой тоже стекловолокнами.

Хотя специалисты работают над созданием новых средств коммуникации, более мощная технология появится в обиходе еще нескоро. Да, некоторые решения позволяют увеличить пропускную способность примерно в два раза, а между континентами прокладываются все более толстые жилы из кварца.

Обойти принципиальный предел, связанный с максимальной скоростью света, через кварц, скорее всего, не получится. Можно отказаться от кварца и обеспечить передачу сигнала лазерами. Однако, это можно делать только по прямой линии. Поэтому передатчики потребуется устанавливать только в космосе или хотя бы над орбитой земли.

Как устроены оптоволоконные сети — Как это сделано, как это работает, как это устроено — LiveJournal

А знаете ли вы, как приходит в ваш дом интернет, телефония или цифровое телевидение? Ведь технологии давно шагнули вперед и если мы раньше подключались к всемирной паутине через модемы, то сейчас для передачи данных хватит тонюсенького провода и скорости света. Это удивительно, ведь получая услуги, мы редко задумываемся, а как же это сделано?

Недавно, благодаря Ростелеком, удалось узнать поближе о загадочной технологии PON, которая все больше завоевывает рынок цифрового телевидения, телефонии и конечно интернета.
Делюсь с вами, ведь как правило, когда кто-то приходит в офис продаж Интернет-провайдера и желает подключиться по технологии PON к одной или нескольким услугам сразу, просто узнав о такой возможности из рекламы, на самом деле не имеет особого представления о том, что именно он покупает. А вы знаете об этом?

PON придумали на западе, но что мешает и нам пользоваться этим изобретением? Так что же скрывается за аббревиатурой? Технология PON — пассивные оптические сети. Пассивные они потому, что на участке от АТС до абонента не используется никакого активного оборудования и не требуется дополнительного электропитания, волокно тянется до квартиры клиента. За счет этого получается высокая пропускная способность канала и, следовательно, возможность подключить несколько услуг по одной линии телефон, телевидение, Интернет.

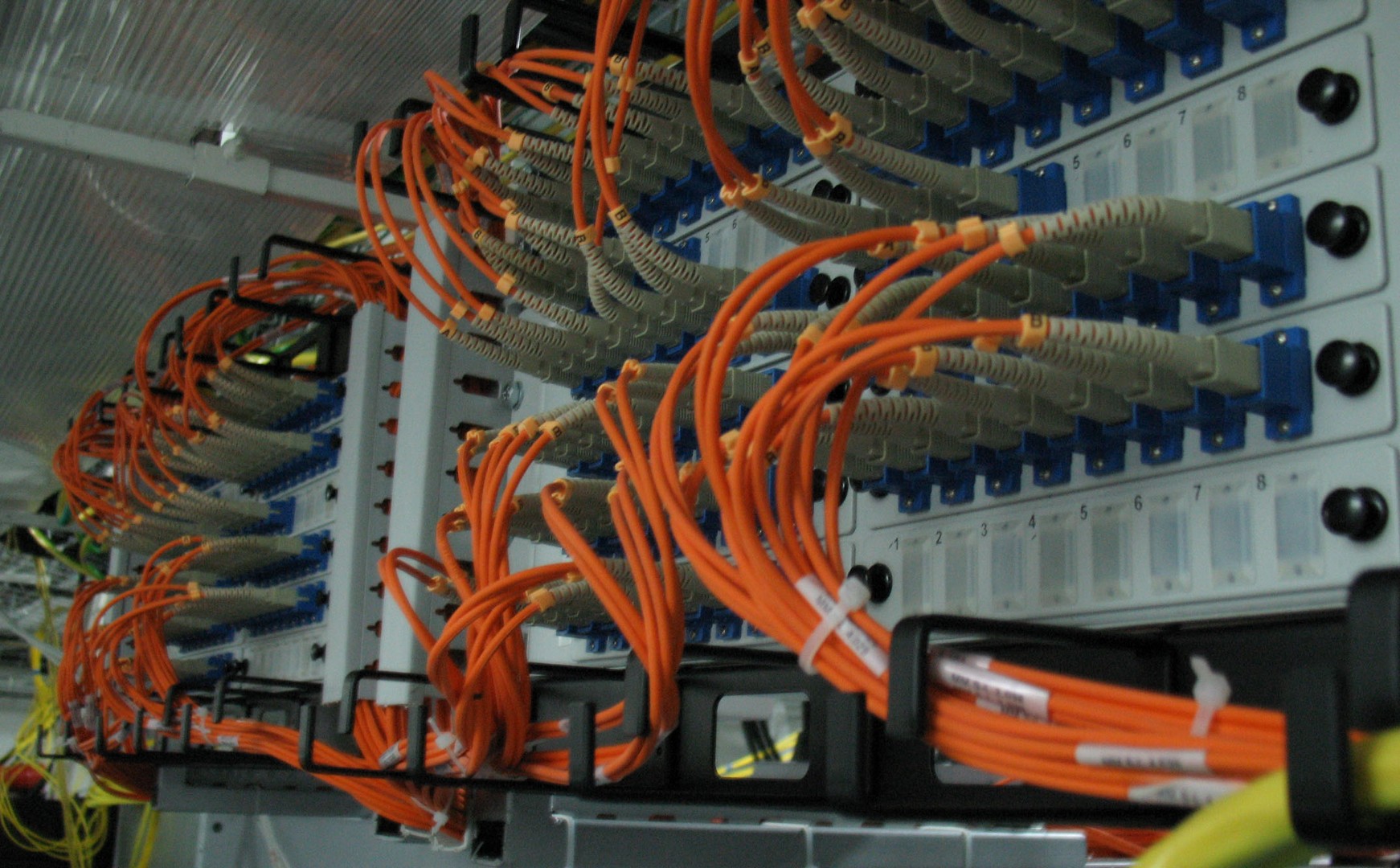

Получается, что зайдя на современную АТС мы можем увидеть удивительную картину, когда буквально с одной стойки могут обслуживаться десятки тысяч абонентов. А все потому, что основное преимущество PON — стеклянное оптическое волокно, которое позволяет передавать данные с помощью не электрического, а оптического сигнала (света). Этот сигнал при прохождении от узла связи до квартиры не требует дополнительного оборудования вроде коммутаторов или маршрутизаторов. Радиус действия оптического сигнала до 20км, а это в несколько раз больше, чем электрического.

Узел доступа PON состоит из трех основных элементов: каркас (место, куда устанавливается плата и блок питания), магистральная карта, которая подключается к ядру сети, линейные платы. На один порт линейной платы можно подключить до 64 абонентов.

Если вы подумали, что оптоволокно прокладывается «цельным проводом» от АТС до квартиры, то это не так: на определенном участке линии сигнал делится. Для деления сигнала изобрели пассивный оптический делитель — сплиттер, который превращает одно волокно в два, четыре, восемь и так далее. А прежде, чем интернет или интерактивное телевидение придет в квартиру, он проходит разные этапы.
Как правило в подвале находится распределительная муфта, где кабель, состоящий из 144 волокон делится на то количество, которое нужно именно в этой парадной (или доме), остальное же пропускается дальше. Производятся эти манипуляции мастерами.

Укладываются волокна в бухту, кассету. Потом одевается защитный короб. Все вместе – муфта.

Прибор, который является диагностическим для выявления длины волокна, возможных дефектов и тд. Он обязательно используется при монтаже системы.

Из подвального помещения и уже известной нам бухтымуфты, волокна попадают в сплитер, затем в распределительную коробку, которая в свою очередь располагается непосредственно в подъезде и на этаже.

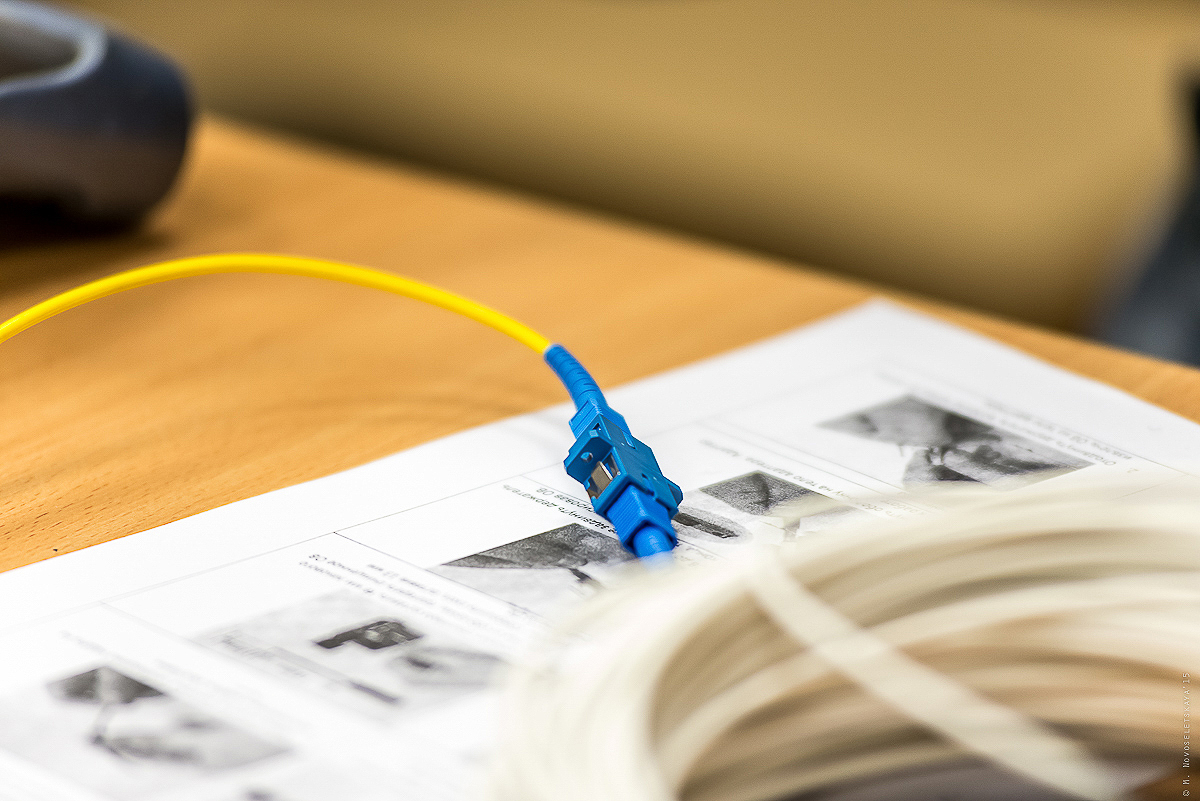

Оптический патч-корд от квартиры абонента до распределительной коробки, расположенной в подъезде, укладывается в защитные короба.

После того, как оба конца волокна (со сплиттера и из квартиры) находятся в распределительной коробке, производится их соединение с помощью специального сварочного аппарата. Сварка волокна производится в муфте, сплиттере и коробке, а абонентский патч-корд из квартиры подключается уже к разваренному порту в распределительной коробке. Таким образом, получается полностью оптоволоконная линия от АТС до абонента.

В такихе же коробах протягивается кабель и непосредственно в квартиру. Там также бережно волокно укладывается в оптическую розетку или протяжную коробку или кассету оптического терминалабухты и закрывается. По неписаным правилам оборудование монтируют рядом с отверстием, куда затянули оптику, чтобы протяженность волокна по квартире была как можно меньше. Лучше не прокладывать оптоволокно по всей квартире. Почему? Все просто — этот тоненький «проводок» очень и очень хрупок, чувствителен к различным изгибам, перегибам, давлению (наступать на него или ставить мебель не нужно, так же как и подпускать животных). От всех вышеперечисленных процедур оптоволокно ломается и часто вызывать мастера — стоит ли это ваших нервов?

Вот так выглядит уже поставленное оборудование в квартире. Занимаются установкой, отладкой и подключением инсталляторы.

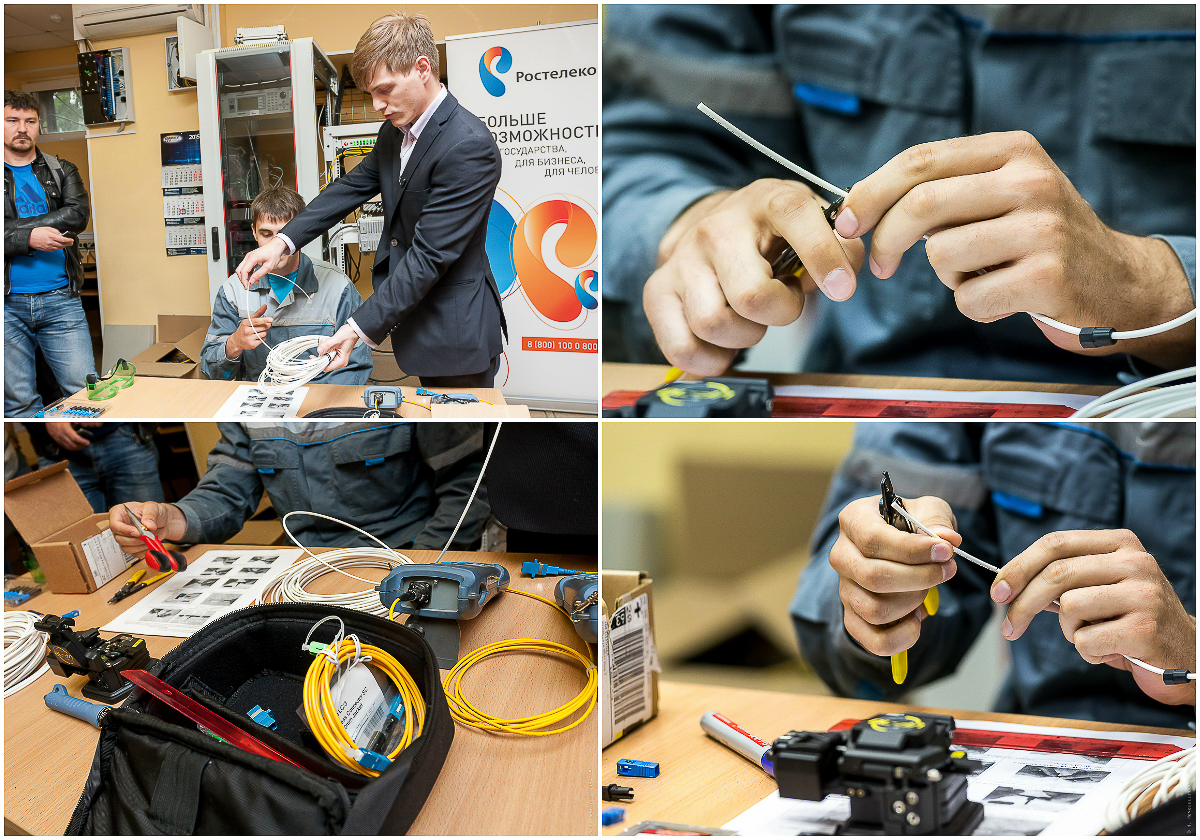

Прежде всего, сотрудник делает оконцовку оптического волокна в квартире абонента и монтирует оптический коннектор. Для этого требуется набор инструментов: измеритель оптической мощности, скалыватель оптических волокон, стриппер, ножницы для кевларовых нитей, спиртовые безворсовые салфетки, визуальный локатор повреждений и источник излучения, а также маркер и линейка. Для соблюдения техники безопасности мастер обычно работает в защитных очках.

Итак, самое интересное впереди. Ведь оптическое волокно уже в квартире, но работать пока не может. Для этого проводится ряд манипуляций. На кабель одевается хвостовик оптического коннектора, затем берется специальный отмаркерованный контейнер, куда складываются осколки оптического волокна (которые ни в коем случае не должны оставаться у потребителя дома, они острые и опасны).

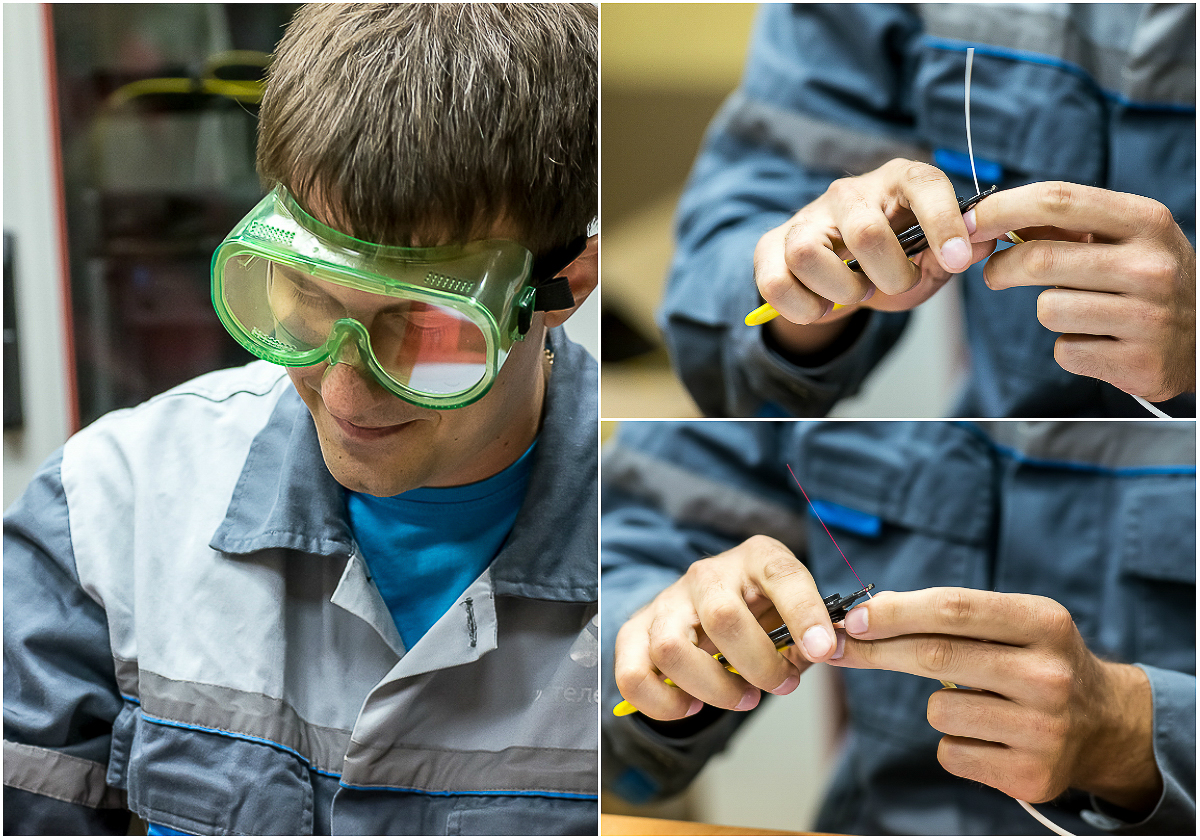

Берется стриппер и снимается верхний слой изоляции. Затем маркером отмечается место, до которого будет производиться зачистка волокна.

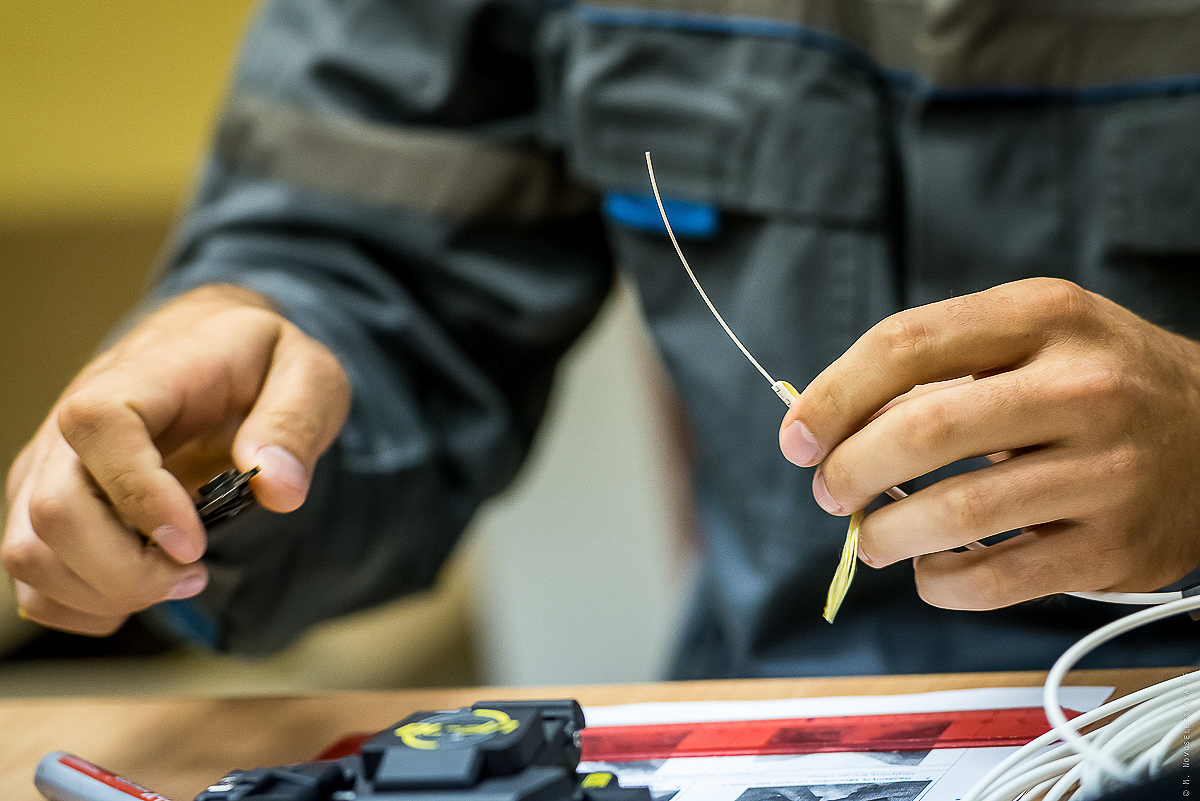

Имеем вторичное буферное покрытие оптоволокна и кевларовую нить.

Сптриппером аккуратно надрезается и снимается вторичное покрытие, а затем первичный буфер.

Вот оно — волокно, тонкое как волосок, которое принесет в дом новейшие технологии, доступ в всемирную паутину, а также телефонную связь. Это совершенно потрясающе!

Волокно очищается с помощью спиртовой безворсовой салфетки и делают его скол на специальном приборе (да, да, ведь это стекло по сути!). После чего происходит почти ювелирная работа — надо попасть в маленькое отверстие коннектора и зафиксировать там волокно.

Одевается корпус коннектора

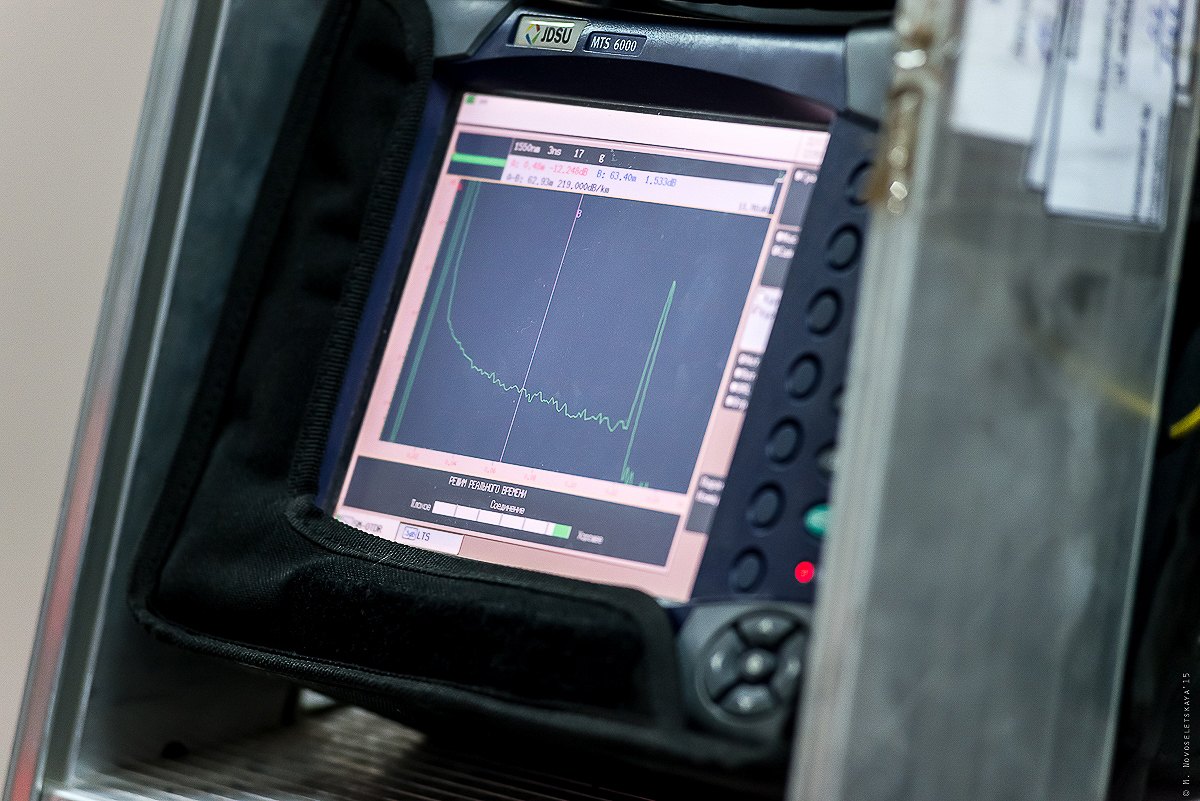

Вот тут вступает в ход измеритель оптической мощности и промеряется патчкорд (уровень затухания сигнала).

А вот очень интересный прибор, похожий на большой карандаш — это визуальный локатор повреждений.

Его целью является нахождение повреждений. Пучок света направляется прямо по волокну и…

если обнаружим повреждение — это будет видно визуально: участок будет светиться.

Смонтированный коннектор (с кабелем) монтируется в оптическую розетку, протяжную коробку или кассету от которой и будет происходить непосредственное подключение оптического терминала абонента. Можно сказать, что мы пришли к последнему шагу в достижении вожделенной системы PON в доме.

Для этого используется соединительный патч-корд с разной полировкой соединительный патч-корд используется в случае установки розетки, при установке протяжной коробки или заведении кабеля в кассету терминала кабель сразу оконцовывается коннектором с полировкой APC и более совершенный измеритель оптической мощности — универсальный тестер-смартфон на платформе Android. При помощи него можно не только производить измерения, но и демонстрировать абоненту работу услуги Wi-Fi, работу сайта и др.

Выполняется настройка дополнительной услуги — Wi-Fi подключения, а также через тестовый ноутбук настраивается доступ к сети.

и обязательно демонстрируется все абоненту!

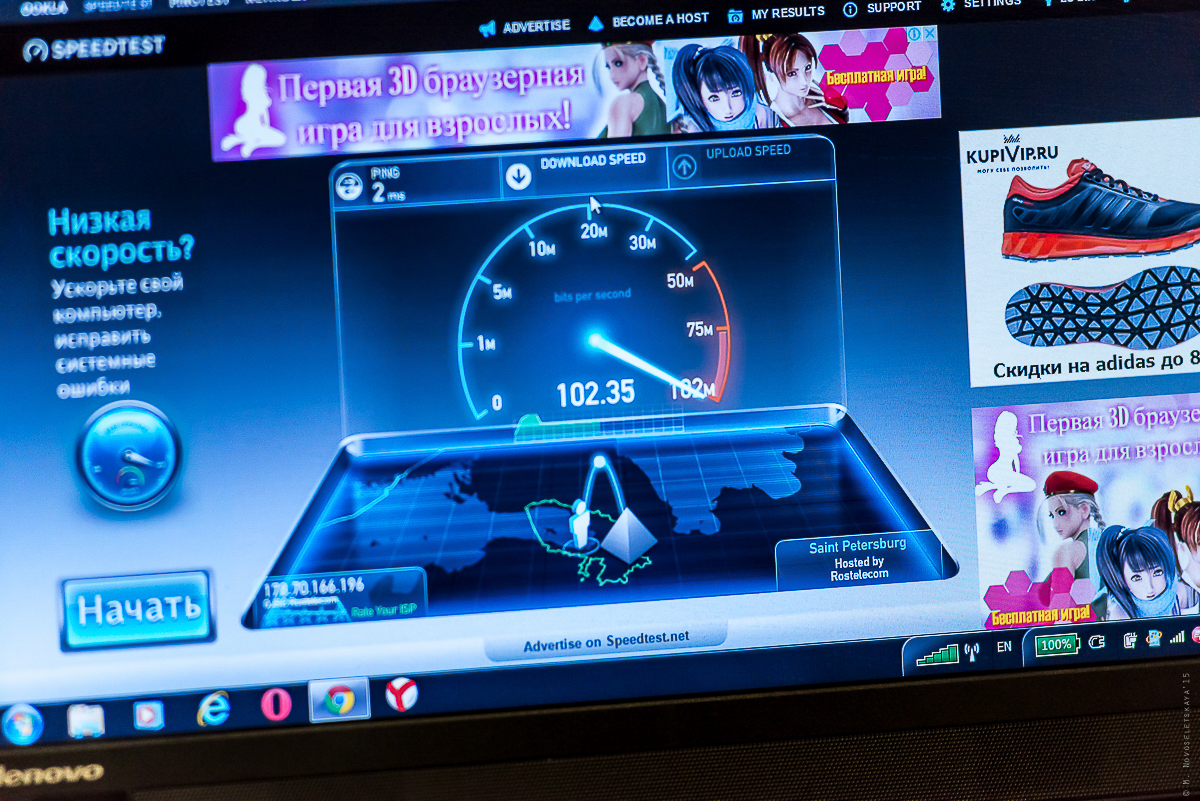

даже тест на скорость соединения и передачи данных.

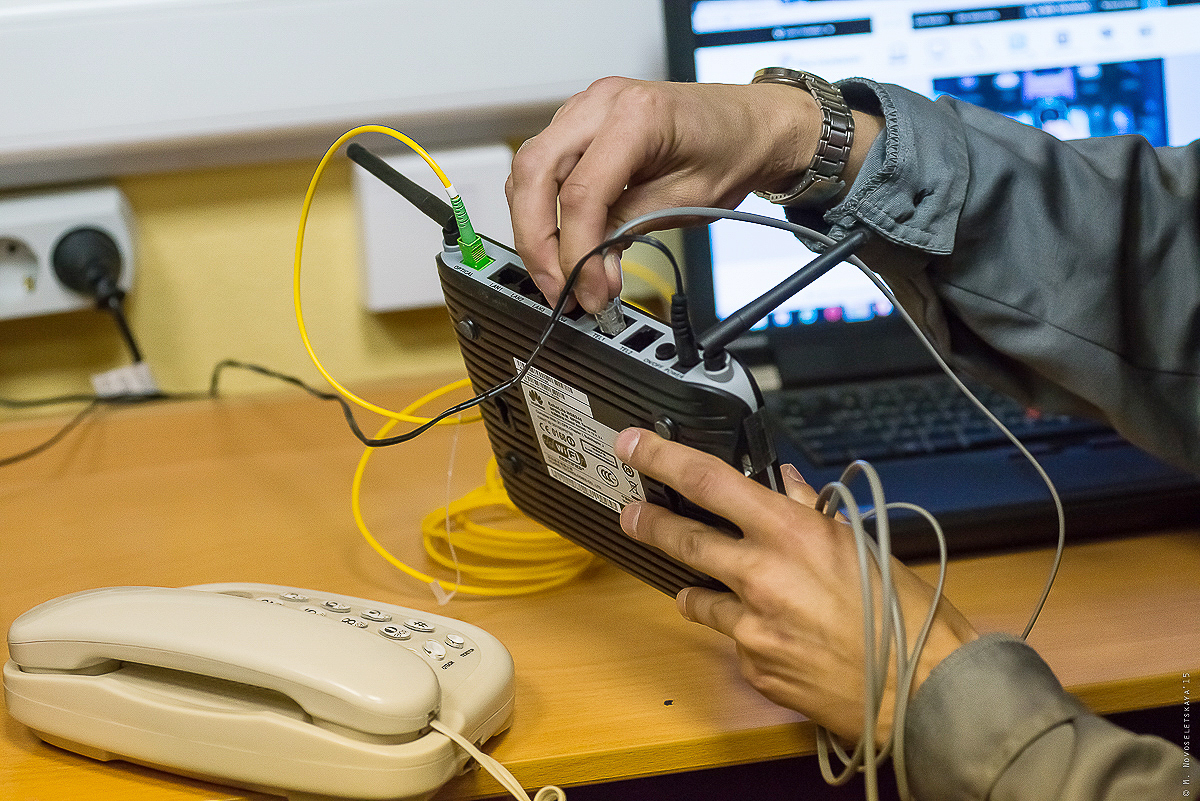

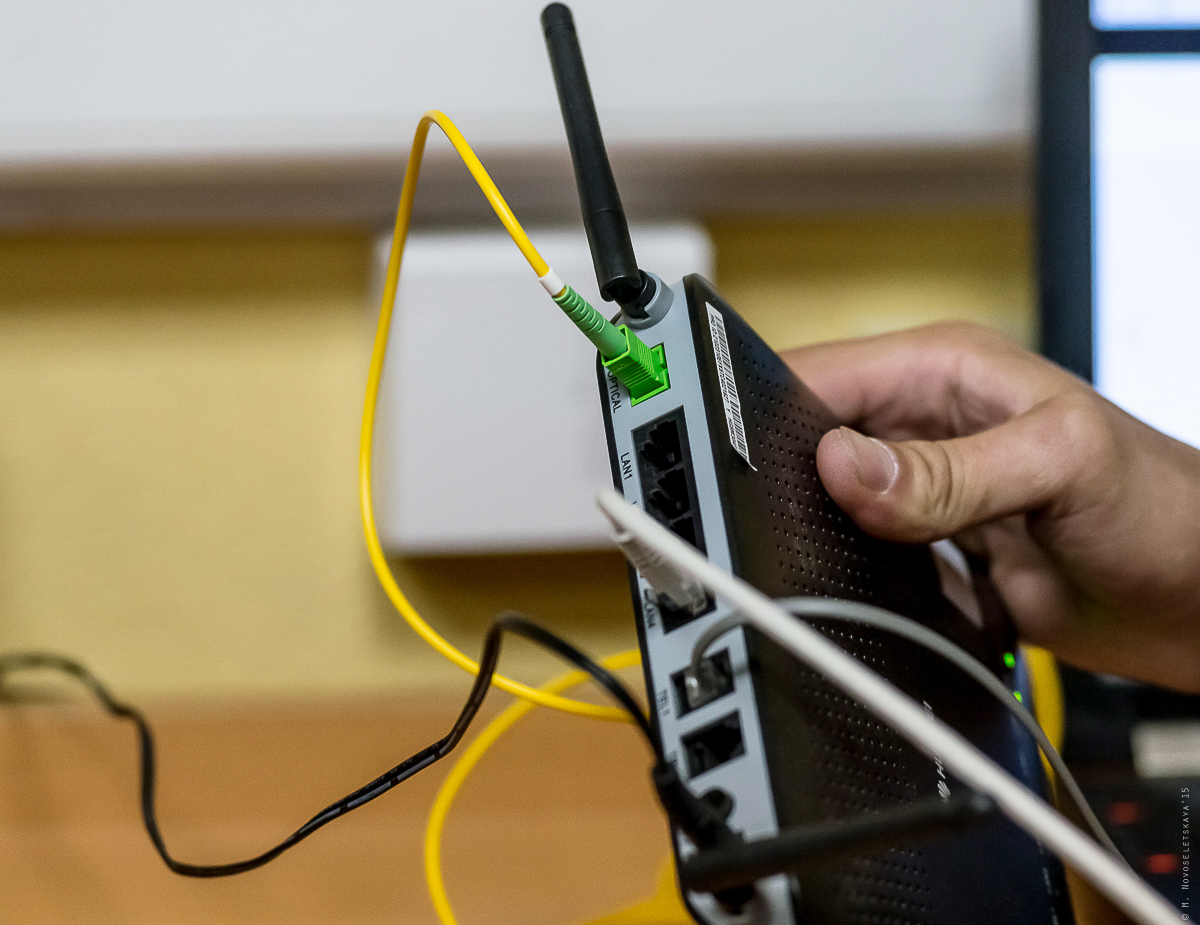

Подключается телефония: важно знать, что к оптическому терминалу подключается только один телефонный аппарат.

Ну и наконец, подключается, в данном случае, главная услуга «Ростелекома» — «Интерактивное Телевидение». При первичном запуске вводятся учетные данные приставки.
И если к вам пришел установщик и не ознакомил с основными функциями, смело можете ставить ему большой минус за его работу, он должен это делать в обязательном порядке.

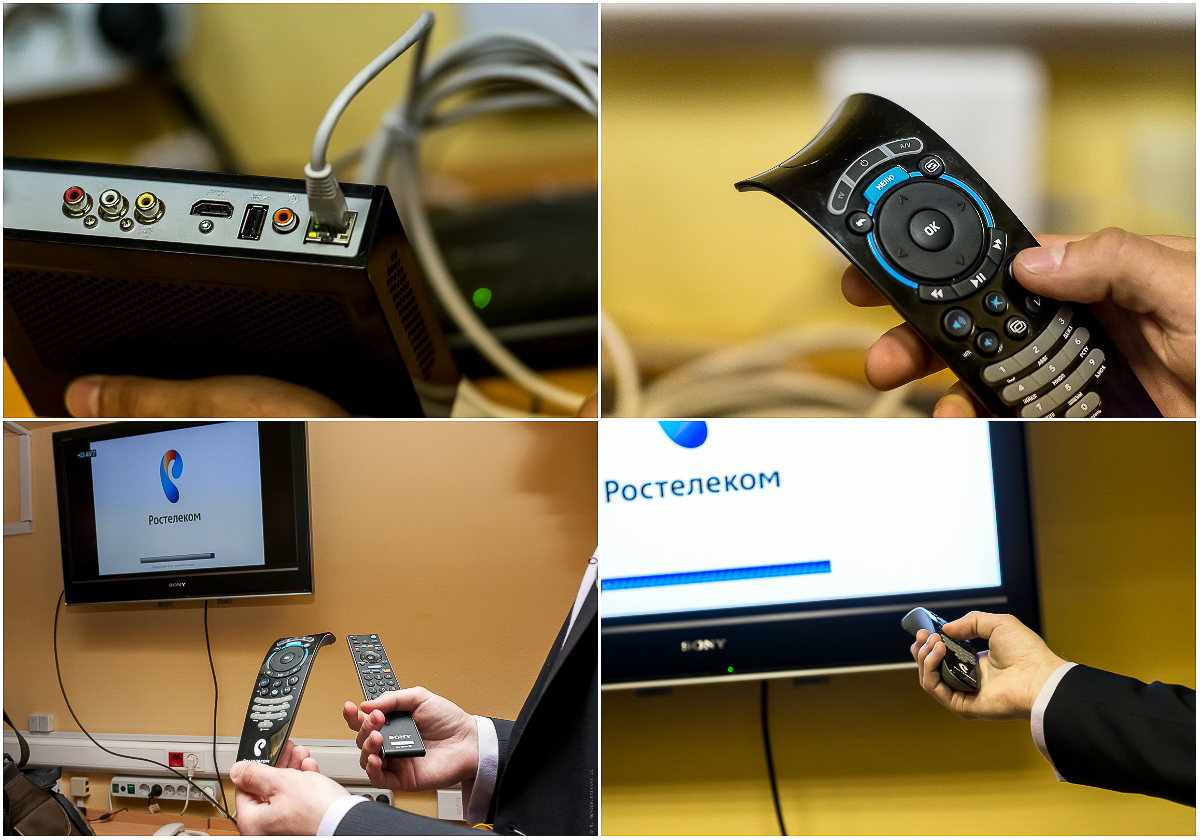

Отдельно объясняется устройство пульта, который может и дублирует функции стационарного пульта (включение-выключение ТВ, переключение громкости), но все же является другим устройством.

Функции «Интерактивного Телевидения»: создание различных профилей, «Мультискрин», «Видеопрокат», просмотр на экране фото, видео, музыки при помощи USB-входа на приставке, интернет-сервисы (погода, соцсети, карты), управление просмотром (пауза, запись).
К терминалу можно подключить до трех ТВ-приставок и, соответственно, до трех телевизоров.

Ну как? Находятся ли плюсы в использовании технологии PON? Мне кажется да и самый большой — это пропускная способность такого маленького «волоска».
