Опрессовка кабельных наконечников — правильный порядок обжима, выбор наконечников
Какой наконечник выбрать
Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.
Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.
Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.
Люфт может быть и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.
А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.
- ⚡существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
- ⚡замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.
Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9.
Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.
Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.
Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.
Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.
Подготовительные работы с кабелем

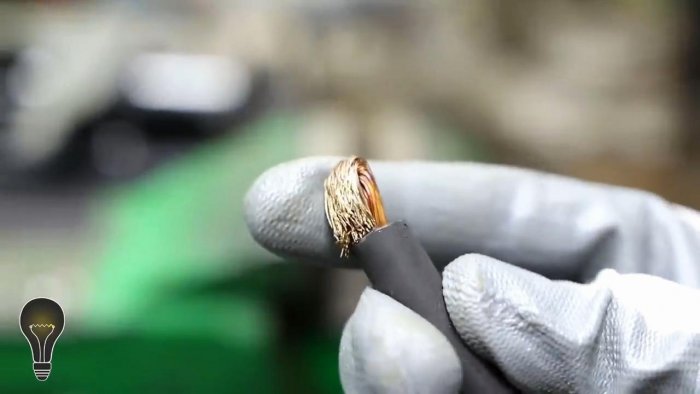

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?
Она должна равняться глубине наконечника, плюс 5мм запаса.
Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.
Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления.
Иначе никогда не добиться вот такой плотности при опрессовке:
После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать . В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:
- ⚡от длины наконечника
- ⚡и ширины матрицы
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье .
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- ⚡первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
- ⚡следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
- ⚡для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.
После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
5 правил опрессовки
Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку вам необходимо придерживаться пяти правил:
Источник
Поделиться новостью в соцсетях
« Предыдущая запись
Следующая запись »Популярное
- 5759
- 4680
- 4655
- 4104
- 2628
5759
4680
4655
4104
2628Самодельный обжим для опрессовки наконечников
Для опрессовки трубчатых наконечников на проводе требуется специальный инструмент кримпер. Обычно он есть только у тех, кто занимается электромонтажом профессионально, в остальных случаях его покупка нецелесообразна. Для выполнения небольшого объема работ можно сделать самодельный обжим из недорогих материалов, избежав тем самых ненужных трат.
Материалы:
- стальная полоса шириной 5 см;
- 3 шайбы М8;
- 2 коротких болта М8 с гайками;
- длинный болт М8;
- удлиненная гайка М8;
- трубка с внутренним диаметром 9-10 мм.
Изготовление обжима
Рабочая часть инструмента будет изготовлена из стальной полосы шириной 5 см. Берется отрезок длиной буквально 15 см и расчерчивается как на фото.
Он будет распущен вдоль на 2 губки, между которыми нужно сделать отверстия под разный диаметр наконечников. В примере их 2, но лучше сразу выточить все популярные размеры.
Вырезанная заготовка распускается пополам с помощью тонкого отрезного диска.

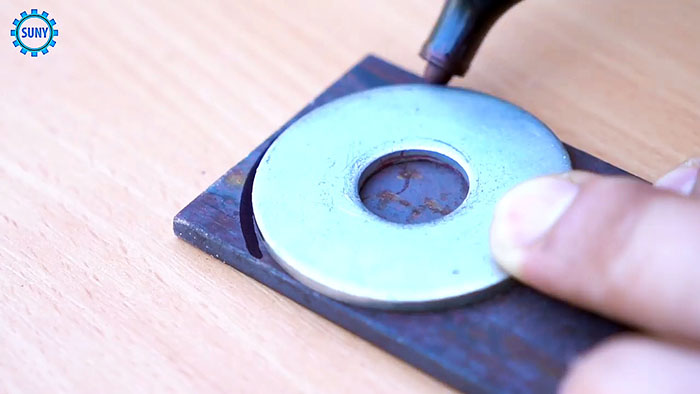

После этого нужно выточить отверстия между губками для получения контактной части обжима. Для этого лучше использовать болгарку, а не сверло, поскольку вырезы должны быть угловатыми, а не круглыми.

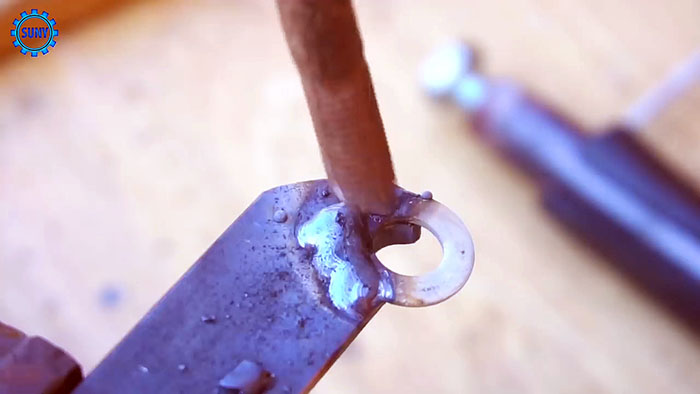

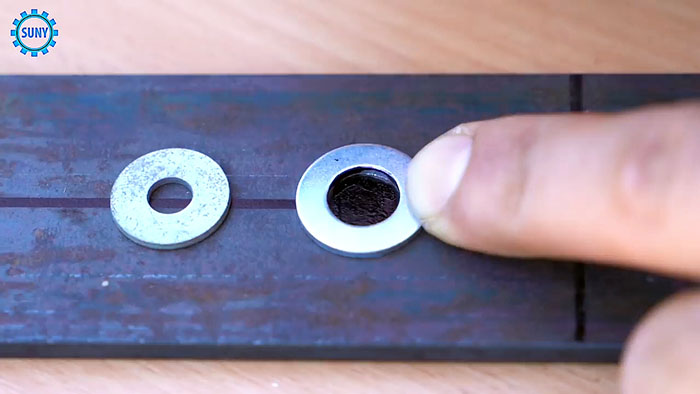

Чтобы соединить заготовки вместе получив клещи, нужно сделать на них проушины. Для этого к каждой губке переваривается по шайбе, после чего они притягиваются вместе болтом с гайкой.
На выступе удлиненной губки инструмента сверлится отверстие, к которому прикручивается доработанный болт с приваренной шайбой вместо головки.

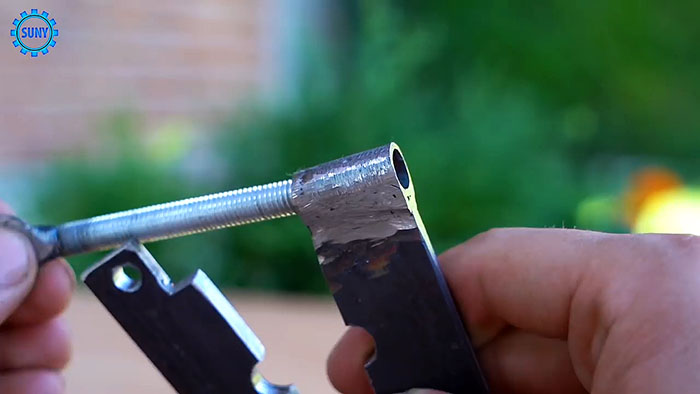

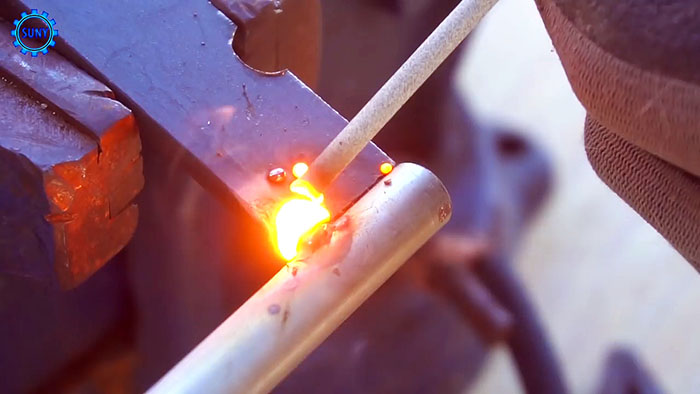

На вторую губку приваривается отрезок трубки.

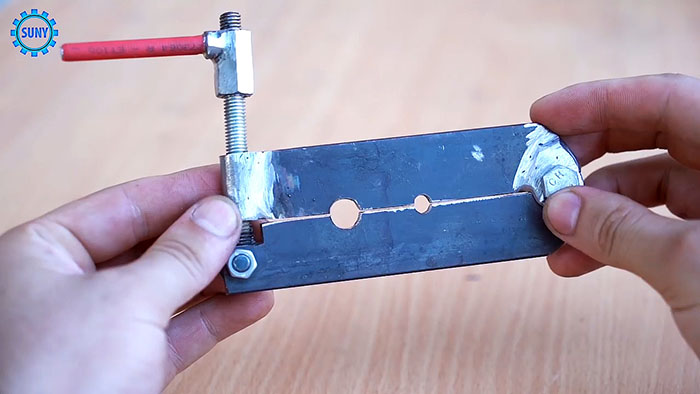

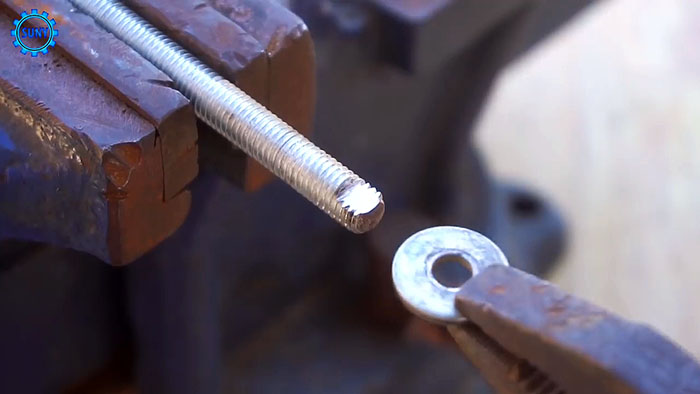

Для получения механизма стягивания губок болт с шайбой вместо шляпки закрепляется на нижней части гильотины и пропускается через трубку на второй губке. На него накручивается удлиненная гайка с приваренной ручкой. Широкая гайка имеет увеличенную площадь упора в резьбу, благодаря чему не сорвется под давлением.
Чтобы воспользоваться инструментом, необходимо завести между его клещами зачищенный провод с наконечником.
Вращая удлиненную гайку с ручкой нужно сдавить его губки, тем самым деформировав трубку.
Для увеличения площади контакта обжим делается несколько раз с шагом пару миллиметров. При использовании мощной трубки, когда для деформации нужны большие усилия, можно вращать гайку ключом.
Сборка такого обжима обойдется в копейки, при этом он сжимает наконечники куда аккуратней, чем тиски или плоскогубцы, хотя и не дотягивает до настоящего кримпера.
Смотрите видео
Как обжать наконечник с помощью гайки
Все материальные предметы, которые повседневно окружают нас, для чего-то предназначены. Ложка нужна для того, чтобы кушать, вешалка – для хранения одежды в шкафу, книга – для чтения…А что, если взглянуть на привычные вещи под другим углом зрения? Ложку можно превратить в собирающую линзу, вешалку – в удобный держатель для картины на стене, книгу – в гнет или противовес.
Гайка – кримпер
Для надежного присоединения сварочного кабеля к источнику или потребителю тока используется алюминиевый или медный наконечник, для опрессовки которого требуется специальный инструмент – обжимные клещи или кримпер.
Но если его не оказалось под рукой, то кримпер с успехом можно заменить обыкновенной шестигранной стальной гайкой. Причем, чем больше сечение кабеля, тем значительней должен быть размер метиза.

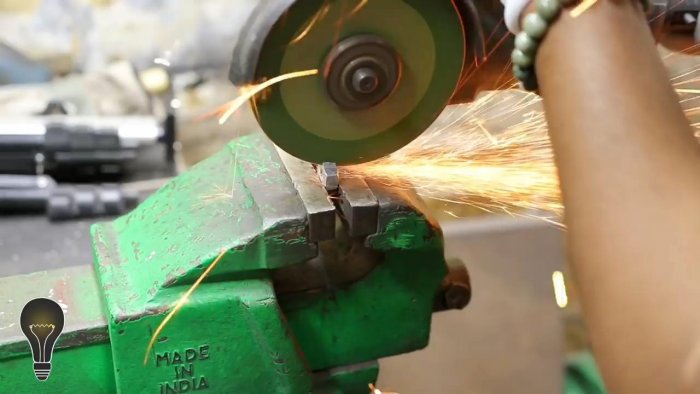

Для этого гайку следует зажать в тиски и болгаркой разрезать на две равные части.
Затем, надев наконечник на сгиб многожильного провода, обхватить его половинками гайки и, поместив между губками тисков, аккуратно сжать, пока части не сойдутся почти без зазоров.

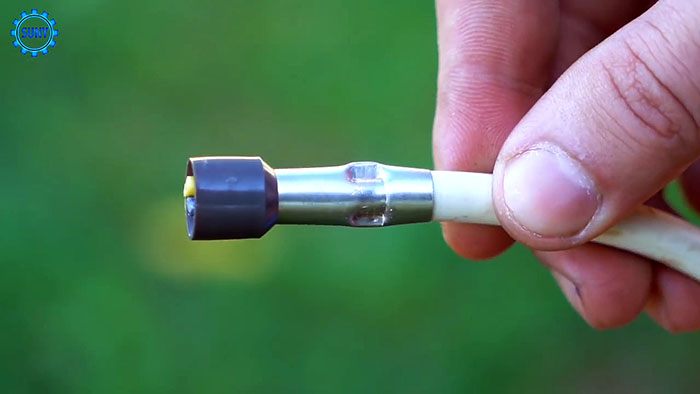

После удаления импровизированного кримпера (половинок гайки) убеждаемся, что наконечник надежно и прочно обжал сгиб многожильного провода, обеспечив необходимый электрический контакт, что очень важно для качественной работы сварочной техники.

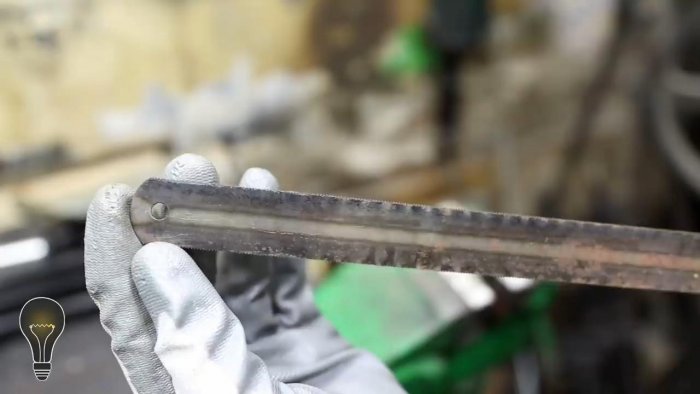

Ножовочное полотно – резак для наждачной бумаги
Из-за своего слоистого строения аккуратно оторвать кусок наждачной бумаги от массива без специальных приспособлений совсем непросто, особенно когда она на тканевой основе.
Чтобы облегчить и облагородить данную операцию, в качестве технического «помощника» удобно использовать старое полотно для ножовки по металлу и лучше двухстороннее, обладающее большей жесткостью.
Для этого необходимо, подложив под стальную полоску объемные шайбы для гарантированного обеспечения зазора, с помощью подходящих по размеру шурупов, прикрутить электродрелью или ручной отверткой ее через отверстия на концах к деревянной стенке или щиту.
Теперь достаточно просунуть наждачную бумагу снизу между стеной и полотном, перехватить сверху другой рукой и потянуть верхний край вниз, пока полоса наждачки не перегнется через верхнюю кромку полотна и, придерживая лист снизу, начать отрывать нужный кусок от одного края полосы к другому. Чтобы линия отрыва получилась ровной, необходимо удерживать нижний край бумаги в одном положении, без смещения вверх.
Смотрите видео
Опрессовка кабеля наконечниками
Существует несколько способов соединения кабеля для удобного использования при подключении приборов, одним из самых надежных является опрессовка его наконечниками. Этот вид соединения позволяет получить надежное механическое соединение при помощи сжатия его и жилы кабеля специальными инструментами. Для получения правильной конструкции нужно соблюдать ряд правил, а также технологию, которые записаны ниже.
Почему стоит выбирать опрессовку
В большинстве случаев эта технология выбирается для соединения многожильных проводов, так как понять их паяние довольно кропотливая и затратная процедура как во временном отношения, так и в финансовом. Полученные соединения являются более надежным и удобным, чем большинство аналогов. Более плотное соединение позволяет улучшить контакт между кабелем и устройством. Наконечники стоят очень дешево, поэтому приобрести их не составит особого труда.
Что понадобится для опрессовки
В основном эта технология используется для подсоединения бытовой техники.
Снять изоляцию можно и при помощи строительного ножа или других острых предметов, однако, полученный результат не всегда будет качественным. Могут произойти повреждения проводов и изоляции, которые приводят к печальным последствиям, так что проводить этим инструментом процедуру нужно довольно аккуратно.
Для самой опрессовки потребуется пресс-клещи, иногда их называют кримперы
Технология обжима и ее нюансы
Технология опрессовки имеет строго унифицированный и имеет ряд нюансов, которые необходимо соблюдать. Соблюдение последовательности этапов приводит к хорошему конечному результату.
Зачистка от изоляции
Перед тем как начать процесс опрессовки, нужно зачистить кабель от изоляции. Сделать это можно при помощи стриппера. На этом этапе важно снять изоляцию кабеля такой длины, чтобы оголенный провод мог полностью поместиться внутри детали, снаружи остается лишь 5 мм. Зачищенный провод не должен сильно выходить за пределы делается это в целях безопасности. Чтобы снять изоляцию кабель помещается в держатель стриппера на необходимую длину и ручки его плавно нажимается, чтобы снять изоляцию там, где необходимо. Зачищать изоляцию стоит аккуратно и строго перпендикулярно направлению жил провода.
Подбор наконечника
Следующим этапом будет подбор правильного наконечника. Это стадия в значительной степени влияет на надежность опрессовки, так как неправильно подобранная деталь может не обеспечить достаточно надежного соединения. Наконечники могут различаться по толщине, диаметру входного отверстия, особенностью конструкции, также их различают и по количеству опрессовок одной детали. У разных производителей они могут отличаться даже при одинаковых других параметрах.
Если кабель алюминиевый, то выбрать наконечник гораздо проще просто нужно подобрать тоже сечение, что и у провода. В этом случае легко ориентироваться по надписям на изоляции кабеля. Если же необходимо опрессовать кабель, сделанный из меди, возникает гораздо больше проблем, однако, существует несколько универсальных решений:
- Использование таблиц из ГОСТа. Существует несколько различных таблиц, которые помогут подсказать правильный выбор. Но их использование не очень удобно, так как нужно в обязательном порядке знать класс гибкости жилы провода, да и рядом они в нужный момент могут не оказаться.
- Использование штангенциркуля. При помощи этого прибора сначала измеряется внешний диаметр очищенных жил провода. После чего он сравнивается с внутренним диаметром наконечника, которую можно изменить также при помощи этого инструмента или посмотреть на боковой его части маркировку. В ней 3 цифры указывается как раз это значение. Пример: ТМ-35-8-9, в данном случае внутренний диаметр будет равняться 9 мм. Допускается небольшой люфт.
Подбор материала наконечника также важен. Он должен совпадать с материалом, из которого выполнены провода. Если необходимо соединить медные и алюминиевые провода, нужно прибегнуть к использованию специальных наконечников, которые изготавливаются из обоих металлов. Для соединения медных контактов приборов с алюминиевым проводом можно использовать специальные алюминиево-медные шайбы. Несоблюдение этого правила может привести к окислению как провода, так и самого наконечника, что со временем ухудшает контакт и может привести к печальным последствиям.
Опрессовка кабеля
Непосредственно опрессовка кабеля начинается с подготовки жил кабеля. Если они имеют треугольную форму, то их края него необходимо сточить напильником, придав им округлую форму. Это делается для того, чтобы обеспечить максимальное сжатие. Другим способом этого не добиться. Подготовленное заранее и обработанная напильником жила в обязательном порядке защищается шкуркой и обезжиривает со специальными контактными пастами.
Строго запрещается пользоваться малопригодными для этого инструментами, такими как молоток, зубило и др.
Для этой процедуры нужно использовать только инструменты, описанные выше. Строго запрещается пользоваться малопригодными для этого инструментами, такими как молоток, зубило и др. Используя такие инструменты можно получить в конце неудовлетворительные результаты. Опрессованный таким способом кабель не прослужит долго.
У большинства начинающих мастеров возникают проблемы с определением количества обжиманий наконечника. Этот показатель зависит от двух факторов:
- длина наконечника;
- ширина матрицы.
Можно также воспользоваться специальной таблицей из государственного стандарта, правда, она предназначена только для гильз и наконечников, сделанных в соответствии с ГОСТом, но и она не всегда может оказаться под рукой. Наконечник в прессе следует размещать таким образом, чтобы полученное впоследствии клеймо размещалась лицевой стороне. Неправильно будет размещать его снизу или сбоку.
Важно соблюдать порядок обжима наконечника. Всегда следует начинать с места, которое располагается ближе к лопатке детали, куда впоследствии вставляется болт. После этого необходимо продвигаться по порядку ближе к проводу. Если не соблюсти это условие может возникнуть проблемы следующего рода. При каждом сжатии пресса наконечник имеет свойство удлиняться до 10%, и
Особенно важную роль порядок играет при опрессовке алюминиевых кобелей, для медных это не так критично. При использовании изолированных наконечников это процедура упрощается в значительной степени. Во-первых, показано количество обжиманий, а, во-вторых, где их нужно выполнять. Указывается здесь и номерной порядок.
В целях безопасности лучше всего спрятать нижнюю часть наконечника в термоусадочную пленку
Частой ошибкой при использовании пресса является неправильный подбор матрицы, в следствие чего могут возникать, так называемые «уши». «Ушами» называют излишки металла, которые сильно выступают за габариты наконечника. Допускается возникновение небольших излишков, которые можно с легкостью убрать напильником без вреда для соединения. В случае возникновения такой ошибки, нельзя оставлять подобное соединение для эксплуатации его необходимо удалить под самый корень наконечника и выполнить всю процедуру опрессовки заново.
