Определение освещенности – 7. Порядок организации оптимального освещения рабочих мест, способы определения качества естественного освещения и коэффициента освещенности

Содержание

3.5 Контрольные вопросы

  1. Причины перемещения воздушных масс в атмосфере и в помещении.

  2. Построение розы ветров и ее гигиеническое значение.

  3. Влияние скорости движения воздуха на терморегуляцию организма и здоровье животных.

  4. Приборы для определения скорости движения воздуха.

  5. Чем отличается крыльчатый анемометр от чашечного?

  6. Как определить скорость движения воздуха анемометром?

  7. Устройство и назначение кататермометра.

  8. Как определить скорость движения воздуха кататермометром?

  1. Определение освещенности

4.1 Цель занятия Освоить приёмы определения естественной и искусственной освещённости животноводческих помещений,

4.2 Задачи занятия

  • ознакомиться с параметрами освещённости помещения;

  • ознакомиться с приборами для определения освещённости помещения;

  • определить освещённость помещения геометрическим и светотехническим методом;

  • рассчитать искусственную освещённость помещения;

4.3 Определение естественной освещённости

Все лучи солнечной радиации (видимые, инфракрасные и ультрафиолетовые) обладают биологическим действием на физиологические функции организма животных, поэтому нормирование освещенности помещений является существенным фактором для сохранения здоровья и высокой продуктивности животных.

Интенсивность естественного освещения помещений зависит от светового климата местности, ориентации окон по сторонам света, от размера помещений, от формы, размера и расположения окон, от чистоты оконных стекол, от степени затенения окон соседними зданиями и деревьями. Для нормирования освещенности необходимо знать некоторые световые понятия:

Световой поток – часть лучистой энергии, которая воспринимается глазом как световое ощущение. За единицу светового потока принята условная единица люмен (лм), которая испускается полным излучателем (абсолютно черным телом) при температуре затвердевания платины (2042°С) с выходным отверстием площадью 0,5305 мм

2.

Освещенность – отношение светового потока к площади, освещаемой им поверхности. За единицу освещенности принимают люкс (лк) – освещенность, получаемая на площади в 1 м2, на которую падает и равномерно распределяется световой поток в 1 люмен.

В проектировании, строительстве и эксплуатации животноводческих помещений применяются два вида нормирования естественной освещенности – геометрическое и светотехническое.

4.3.1 Геометрический методпозволяет устанавливать световой коэффициент (СК) – отношение площади остекления к площади пола освещаемого помещения. При этом остекленная поверхность принимается за единицу.

Пример: Площадь пола в помещении 1080 м2. Суммарная площадь стекол 90 м2.. Значит остеклённая площадь окон относится к площади пола как 1:12, так как 1080 в 12 раз больше чем 90. В данном случае световой коэффициент (СК) равен 1:12.

Нормами технологического проектирования рекомендуется различная освещенность для отдельных групп животных (приложение В). Этот способ нормирования и контроля освещенности весьма прост, но не точен, т.к. при одном и том же световом коэффициенте не обеспечиваются равные степени освещенности.

      1. Более совершенным является светотехнический метод, позволяющий установить коэффициент естественной освещённости (КЕО), т.е. процентное отношение горизонтальной освещенности внутри помещения (Евн) к одновременной горизонтальной освещенности под открытым небом (Ен) при рассеянном свете небосвода. КЕО вычисляют по формуле:

(10).

Пример: Освещенность внутри помещения составляет 65 люксов, под открытым небом – 6000. КЕО = 65×100/6000 = 1,08 %. Коэффициент естественной освещенности животноводческих помещений принимается: при верхнем и комбинированном освещени не менее 1,0, а при боковом освещении (через окна в стенах) не менее 0,8 %.

В разных точках помещения освещенность бывает неодинаковой, поэтому необходимо производить одновременно несколько замеров в различных зонах помещения (вдоль каждого ряда стойл, клеток, станков). Затем для каждой точки выводят коэффициент естественной освещенности и берут средние арифметические показатели каждого ряда стойл, клеток, станков, которые используются для расчета КЕО всего помещения.

Освещённость внутри помещения определяют на уровне глаз животных и уровне пола не ближе чем 1,2 м от стены в 10, 13 и 16 часов. Наружную освещённость определяют в то же время на расстоянии 10…15 метров от стен помещения.

      1. Техника определения освещённости люксметром

Для определения естественной и искусственной освещенности помещений, а также интенсивности наружного освещения используют различные приборы.

Лучшими из них являются люксметры типа Ю-116 или Ю-117 — портативные фотоэлектрические приборы, состоящие из фотоэлемента и присоединенного к нему стрелочного гальванометра со шкалой, отградуированной в люксах. Фотоэлемент представляет собой очищенную от окислов железную пластинку, на которую нанесен слой селена, а сверху – тонкий полупрозрачный слой золота или платины, на который положен защитный слой прозрачного лака. Все составные части фотоэлемента заключены в эбонитовую оправу. Под воздействием световых лучей в селеновом слое фотоэлемента, на границе с золотой или платиновой пленкой возникает поток электронов, создающих фототок, который отклоняет стрелку гальванометра. Угол отклонения стрелки соответствует интенсивности освещения. Для предохранения от прямых солнечных лучей на воспринимающую поверхность фотоэлемента накладывают светофильтры различной плотности и сферическую насадку молочно-белого пластика. Прибор комплектуется тремя светофильтрами с коэффициентом ослабления 10, 100, 1000, которые применяются для расширения диапазонов измерений. Светофильтры без насадки, как и насадка без светофильтров собственного значения не имеют.

Прибор магнитоэлектрической системы (гальванометр) имеет две шкалы: 0…100 и 0…30. На каждой шкале точками отмечено начало диапазона измерений: на шкале 0…100 точка находится над отметкой 17 (иногда – 20), на шкале 0…30 точка находится над отметкой 5. ­Прибор имеет корректор для установки стрелки в нулевое положение.

На боковой стенке корпуса измерителя расположена вилка для присоединения селенового фотоэлемента.

Для подготовки к измерению надо установить измеритель в горизонтальное положение и проверить, находится ли стрелка прибора на нулевом делении шкалы. В случае необходимости с помощью корректора установить стрелку на нулевое деление. Затем, не вынимая измеритель из футляра с помощью штепсельного разъёма подсоединить к нему фотоэлемент, соблюдая при этом полярность.

Принцип отсчёта значения измеряемой освещённости состоит в следующем: против нажатой кнопки определяют выбранное с помощью насадок (или без насадок) наибольшее значение диапазонов измерений. При нажатой правой кнопке, против которой нанесены наибольшие значения диапазонов измерений кратные 100, следует пользоваться для отсчёта показаний шкалой 0…100. При нажатой левой кнопке, против которой нанесены наибольшие значения диапазонов измерений кратные 30, следует пользоваться шкалой 0…30. Показания прибора в делениях по соответствующей шкале умножают на коэффициент пересчёта шкалы в зависимости от применяемых светофильтров.

Для получения правильных показаний люксметра необходимо оберегать селеновый фотоэлемент от излишней освещённости, не соответствующей выбранным насадкам. Поэтому, если величина измеряемой освещённости неизвестна, начинают измерения с установки на фотоэлемент тысячекратного светофильтра.

С целью ускорения поиска диапазона измерений, который соответствует показаниям прибора в пределах 17…100 делений по шкале 0…100 и 5…30 делений по шкале 0…30, надо последовательно установить полусферическую насадку со светофильтром 1000-, 100- или 10-кратным коэффициентом ослабления. При этом каждый раз сначала нажимать правую кнопку, а затем левую.

Если при 10-кратном светофильтре и нажатой левой кнопке стрелка не доходит до деления «5» по шкале 0…30, измерения производятся без насадок, т.е. открытым фотоэлементом.

При определении освещённости фотоэлемент устанавливается горизонтально в точке измерения.

    1. Определение искусственной освещенности

При измерениях искусственной освещенности в помещениях с люминесцентными лампами ЛД показатель люксметра необходимо умножить на поправочный коэффициент 0,9, а лампами ЛБ на коэффициент 1,15.

В случае отсутствия люксметра искусственную освещённость помещения можно рассчитать. Для этого подсчитывают число ламп в помещении и определяют их общую мощность, выраженную в ваттах (Вт). Полученную величину делят на площадь пола и получают удельную мощность в Вт/м2. Для перевода удельной мощности (Вт/м

2) в люксы (ЛК) умножают количество Вт/м2 на следующие коэффициенты, в зависимости от мощности ламп, при напряжении в сети 220 вольт.

Таблица Коэффициенты перевода ватт в люксы

Мощность ламп

Лампы накаливания

Люминесцентные лампы

До 100 Вт

2,0

6,5

100 Вт и выше

2,5

8,0

Пример. Коровник площадь 1000 м2освещается 30 лампами накаливания мощностью по 100 Вт, следовательно удельная мощность равна: 3 Вт/м2, а освещенность 3 Вт/м2× 2,5 = 7,5 ЛК.

Нормы мощности электрического освещения в животноводческих помещениях принимают:

для крупного рогатого скота и свиней 4,5…5 Вт/м2;

для кур 5 Вт/м2;

для бройлеров и цыплят 8 Вт/м2;

для овец и кроликов 3,5 Вт/м2.

Рекомендуемые нормы освещённости животноводческих помещений приведены в приложении В.

    1. Измерение ультрафиолетовой радиации

Для измерения ультрафиолетовой радиации созданы сложные электронные приборы – уфиметры и уфидозиметры, позволяющие вести учет облучения по плотности эритемного (биологического) потока, падающего на животное и устанавливать дозы облучения как в энергетических (ватт или микроватт), так и в эритемных единицах (эр, миллиэр). Уфиметр (УФ-1) высокочувствительный переносной фотоэлектрический прибор, предназначенный для измерения бактерицидной и эритемной ультрафиолетовой облученности от искусственных источников (бактерицидные лампы, эритемные лампы, лампы ПРК и др.).

Приёмником ультрафиолетового облучения служит вакуумный фотоэлемент с магнитным катодом в колбе из увиолевого стекла. Ток фотоэлемента усиливается электронной схемой прибора и регистрируется чувствительным микроамперметром, шкала которого градуирована в энергетических (МВт/м2) или эритемных единицах (мб/м2; мэр/м2).

Инфракрасную радиацию измеряют пиранометрами различных модификаций.

Методы оценки освещения в помещениях — Википедия

Материал из Википедии — свободной энциклопедии

(!)Эта статья или раздел описывает ситуацию применительно лишь к одному региону
, возможно, нарушая при этом правило о взвешенности изложения.

Вы можете помочь Википедии, добавив информацию для других стран и регионов.

Методы оценки освещения

Освещение в помещении слагается из естественного и искусственного света. В связи с этим оценка освещения производится на основании оценки естественного и искусственного света в отдельности.[1]

Нормирование и гигиеническая оценка естественного освещения суммируется из анализа двух методов: светотехнического, то есть инструментального, и геометрического, то есть расчетного.

Светотехнический метод[править | править код]

Основной показатель светотехнического метода — коэффициент естественного освещения. Он определяется по формуле:

KEO=E1E2×100%{\displaystyle KEO={\frac {E1}{E2}}\times 100\%},

где E1 — освещение внутри помещения лм, E2 — освещение вне помещения лм[2].

В зависимости от типа помещения, вида деятельности, которое там производится, соответствуют нормы КЕО, которые изложены в СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» (утв. Главным государственным санитарным врачом РФ 6 апреля 2003 г.)[3]

Геометрический метод[править | править код]

Включает в себя 4 показателя:

Угол падения лучей освещения[править | править код]

Он должен быть равен не менее 27˚[4]

Угол отверстия[править | править код]

Образуется двумя линиями, исходящими из точки измерения. Первая проводится до верхнего края окна, вторая — к верхнему краю противостоящего здания. Норма — не менее 5˚.[4]

Световой коэффициент (СК)[править | править код]

Световой коэффициент (СК) — выражается отношением остекленной площади окон к площади пола данного помещения.

Коэффициент глубины заложения (КЗ)[править | править код]

Коэффициент глубины заложения (КЗ) — отношение расстояния от светонесущей поверхности до противоположной стороны к высоте от пола до верхнего края окна. В соответствии с нормами оно не должно превышать 2,5.[4]

Измерения искусственного освещения производится только в том случае, если отношение естественной освещенности к искусственной составляет менее 0,1.

Расчет яркости освещаемой поверхности[править | править код]

L=E×Kπ{\displaystyle L={\frac {E\times K}{\pi }}} кд/м²,

где E — освещённость, лм; K — коэффициент отражения поверхности.

Максимально допустимая яркость источник освещения, постоянно входящая в поле зрения человека — 2000 кд/м², редко попадающих в поле зрения — 5000 кд/м²[4]

Расчет коэффициента равномерности освещения[править | править код]

q=EEmax×100%{\displaystyle q={\frac {E}{E_{max}}}\times 100\%},

где E — освещённость в исследуемой точке, лм; Emax — максимальная освещённость в помещении.

В условиях равномерного освещения q=100 %. В норме, в норме Emax должно быть больше E не более чем в 3 раза.[источник не указан 1454 дня]

Расчетный метод «Ватт»[править | править код]

E=P×ET10K{\displaystyle E={\frac {P\times E_{T}}{10K}}},

где P — суммарная мощность светильников в помещении на единицу площади освещаемой поверхности (удельная мощность), Вт/м²; E — освещённость при удельной мощности 10 Вт/м²; K — коэффициент запаса.

  1. ↑ Гурова А. И., Горлова О. Е. Практикум по общей гигиене: Учебное пособие. — М.: Изд-во УДН, 1991.
  2. ↑ Измерения и гигиеническая оценка освещения рабочих мест. Методические указания МУ РБ 11.11.12 — 2002.
  3. ↑ СанПиН 2.2.1/2.1.1.1278-03
  4. 1 2 3 4 СНиП 23-05-95 «Естественное и искусственное освещение»
  • СНиП 23-05-95 «Естественное и искусственное освещение»
  • СанПиН 2.2.1/2.1.1.1278-03
  • Измерения и гигиеническая оценка освещения рабочих мест. Методические указания МУ РБ 11.11.12 — 2002.
  • Гурова А. И., Горлова О. Е. Практикум по общей гигиене: Учебное пособие. — М.: Изд-во УДН, 1991.

Освещенность — это… Что такое Освещенность?

Освещённость — физическая величина, численно равная световому потоку, падающему на единицу поверхности:

E=\frac{d\Phi}{d\sigma}

Единицей измерения освещенности в системе СИ служит люкс (1 люкс = 1 люмену на квадратный метр), в СГС — фот (один фот равен 10 000 люксов). В отличие от освещённости, выражение количества света, отражённого поверхностью, называется яркостью.

Освещённость прямо пропорциональна силе света источника света. При удалении его от освещаемой поверхности её освещённость уменьшается обратно пропорционально квадрату расстояния (Закон обратных квадратов).

Когда лучи света падают наклонно к освещаемой поверхности, освещённость уменьшается пропорционально косинусу угла падения лучей.

Освещенность E\! от точечного источника находят по формуле:

E={I \over r^2}\cos i

где I\! — сила света в канделах; r\! — расстояние до источника света; i\! — угол падения лучей света относительно нормали к поверхности.

Освещённость в фототехнике определяют с помощью экспонометров и экспозиметров, в фотометрии — с помощью люксметров.

Примеры

Описание Освещённость, лк
Солнечными лучами в полдень 100 000
При киносъёмке в студии 10 000
На открытом месте в пасмурный день 1000
В светлой комнате вблизи окна 100
На рабочем столе для тонких работ 400–500
На экране кинотеатра 85–120
Необходимое для чтения 30–50
От полной луны 0,2
От ночного неба в безлунную ночь 0,0003

Литература

Яштолд-Говорко В. А. Фотосъёмка и обработка. Съемка, формулы, термины, рецепты. Изд. 4-е, сокр. М., «Искусство», 1977.

Wikimedia Foundation. 2010.

Освещённость — это… Что такое Освещённость?

Освещённость — отношение светового потока, падающего на малый участок поверхности, к его площади.

Определение и свойства

Освещённость численно равна световому потоку, падающему на участок поверхности малой единичной площади:

Единицей измерения освещённости в системе СИ служит люкс (1 люкс = 1 люмену на квадратный метр), в СГС — фот (один фот равен 10 000 люксов). В отличие от освещённости, выражение количества света, отражённого поверхностью, называется светимостью.

Освещённость прямо пропорциональна силе света источника света. При удалении его от освещаемой поверхности её освещённость уменьшается обратно пропорционально квадрату расстояния (Закон обратных квадратов).

Когда лучи света падают наклонно к освещаемой поверхности, освещённость уменьшается пропорционально косинусу угла падения лучей.

Освещённость от точечного источника находят по формуле:

где — сила света в канделах; — расстояние до источника света; — угол падения лучей света относительно нормали к поверхности.

Освещённость в фототехнике определяют с помощью экспонометров и экспозиметров, в фотометрии — с помощью люксметров.

Примеры

Описание Освещённость, лк
Вне атмосферы на среднем расстоянии Земли от Солнца[1][2] 135 000
Солнечными лучами в полдень 100 000
При киносъёмке в студии 10 000
На футбольном стадионе (искусственное освещение) 1200
На открытом месте в пасмурный день 1000
В светлой комнате вблизи окна 100
На рабочем столе для тонких работ 400–500
На экране кинотеатра 85–120
Необходимое для чтения 30–50
От полной луны 0,2
От ночного неба в безлунную ночь 0,0003

См. также

Примечания

Литература

Яштолд-Говорко В. А. Фотосъёмка и обработка. Съемка, формулы, термины, рецепты. Изд. 4-е, сокр. М., «Искусство», 1977.

Определение коэффициента естественной освещенности (кео)

КЕО представляет собой отношение естественной освещенности в помещении к одновременно замеренной горизонтальной освещенности на открытом месте, выраженное в процентах. Для определения КЕО необходимо измерить освещенность в помещении (на рабочем месте) и снаружи в одно и то же время и подсчитать процентное отношение. Наиболее точные величины КЕО получаются при прове­дении измерений при рассеяном естественном освещении.

естественная освещенность в помещении

КЭО = ————————————————————— * 100%

горизонтальная освещенность вне помещения

КЕО в каждой точке помещения — величина постоянная, т.к. освещенность внутри помещения прямо пропорциональна наружной освещенности. Для различных помещений в зависимости от характера зрительной работы установлены гигиенические нормативы минимально допустимых КЕО. Так, оптимальное естественное освещение классных комнат, лабораторий и врачебных кабинетов в соответствии со СНиП-П-4-79 достигается при величинах КЕО 1,2-1,5%. Для различных помещений в зависимости от характера зрительной работы уста­новлены следующие гигиенические нормативы минимально допускаемых КЕО:

Таблица 4. ЗНАЧЕНИЕ КОЭФФИЦИЕНТА ЕСТЕСТВЕННОЙ ОСВЕЩЕННОСТИ ДЛЯ ЛЕЧЕБНО-ПРОФИЛАКТИЧЕСКИХ УЧРЕЖДЕНИЙ (СНиП-П-4-79).

Характеристика зрительной работы

Наименьший размер объекта различия в мм

Разряд зрительной работы

КЕО в%

Помещения

Очень высокой точности

0,15-0,3

II

2,5

Операционные, операционный блок

Средней точности

0,5-0,1

IV

1,5

Процедурные, боксы

Малой точности

1,0-5,0

V

1,5

Изоляторы, палаты, кабинеты врачей

Грубая

Более 5,0

VI

0,5

Регистратура

Определение светового коэффициента

Световой коэффициент представляет отношение световой (застекленной) повер­хности всех окон к площади пола. Для вычисления светового коэффициента измеряют застекленную поверхность окон (без рам и переплетов) и делят ее на площадь пола.

Удовлетворительная естественная освещенность обеспечивается СК, равным для классных комнат и лабораторий до 1/5, больничных палат — 1/7, жилых комнат-до 1/10.

Определение глубины заложения помещений

Глубина заложения помещения или коэффициент заложения — это отношение глубины помещения (расстояние от наружной до внутренней стены) к расстоянию от верхнего края до пола. По данным С.Н. Ветошкина, хорошее освещение обеспечивается при коэффициенте заложения или глубине заложения помещения не превышающем 2,5.

Исследование искусственного освещения

Количественные и качественные особенности искусственного освещения определяются:

— системой искусственного освещения: общее, местное, комбинированное;

-видом источника света: электрические лампы накаливания, люминисцентные лампы, керосиновые лампы и т.д.

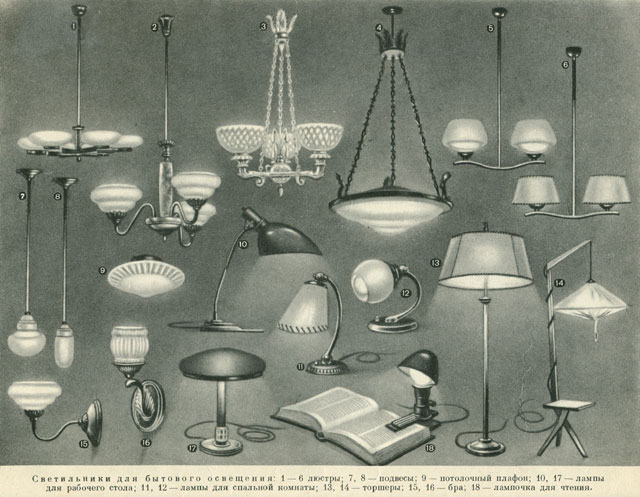

— типом осветительных приборов общего и местного освещения: светильник

прямого, рассеянного и отраженного света;

— количеством светильников общего освещения, характером их размещения и высотой подвеса;

— мощностью отдельных ламп и их общей мощностью в ваттах;

— защитной арматурой.

Руководствуясь изложенным выше, инструментальному исследованию искусственной освещенности должно предшествовать описание осветительной системы (установки), типа светильников, их размещения в обследуемом помещении, источника света; отметить цветность света, наличие или отсутствие пульсаций светового потока, определить высоту подвеса светильников, а затем замерить освещенность на рабочем месте объективным люксметром или через удельную мощность, определить коэффициент неравномерности, яркость светильников и освещенность поверхностей яркометром и приближенно по формуле. Объектив­ная гигиеническая оценка количественной стороны искусственного освещения проводится путем сравнения результатов измерения освещенности помещения (с помощью люксметра) с соответствующими нормами искусственного освещения для жилых, общественных зданий и производственных помещений.

Таблица 5

НОРМЫ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ (ИЗВЛЕЧЕНИЕ ИЗ СНиП-П-4-79 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ»)

Жилые, общественные здания

и вспомогательные помещения

Плос­кость

Освещенность в люксах

Люминесцентные лампы

Лампы

накаливания

1. Жилые комнаты в квартирах

0,8м

100

50

2. Спальни в общежитиях

пол

100

50

3 Аудитории, классы, учебные кабинеты и лаборатории

0,8м

300

150

4. Рекреационные и спортивные залы

пол

200

75

5. Игровые комнаты в детских садах и яслях

200

100

6. Операционные в больницах

400

200

7. Кабинеты врачей

300-500

150-200

8. Палаты больниц и санаториев

100-150

50-75

9. Диагностические лаборатории

300

150

10. Главные коридоры и проходы в больницах и школах

75

30

Таблица 6

Уровни освещенности рабочих поверхностей сотрудников стоматологических медицинских организаций СанПиН 2.1.3. 2524 – 09.

Название помещений

Уровни общего освещения (лк) лампами

Люминесцентными

Накаливания

Операционные, кабинеты стоматологические, кабинеты зубных техников, гипсовочные, полимеризационные

500

200

Кабинеты физиотерапии

200

100

Рентгендиагностические кабинеты

50

50

Комната временного пребывания

100

50

Стерилизационная-автоклавная

200

100

Помещения хранения дезинфекционных средств, санузлы

50

50

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА НЕРАВНОМЕРНОСТИ.

Объективным люксметром определяются перепады освещенности в различные местах рабочей поверхности и по всему помещению. Отношение минимальной освещенности к максимальной называется коэффициентом неравномерности. Он должен быть не более 0,3.

ПРОТОКОЛ

Исследование и оценка освещения

в__________________________________________________________________

(наименование объекта)

Дата и время исследования_________________________________________________________

Место измерений

Плоскость измерения

Разряд зрительных работ

Система освещения

Вид ламп

Показатели

Совмещенное, лк

КЕО,%

СК

КЗ

КН



















Заключение_________________________

Рекомендации по оптимизации освещения ____________________________

10

ОСВЕЩЕНИЕ — это… Что такое ОСВЕЩЕНИЕ?

ОСВЕЩЕНИЕ квартиры складывается из естественного и искусственного освещения. Любое освещение должно обеспечивать достаточную освещённость помещения и находящихся в нём предметов, а также быть достаточно равномерным, без резких и неприятных теней.
Естественное освещение. Освещённость квартиры, создаваемая прямыми или рассеянными солнечными лучами, зависит от географической широты места, времени года и времени дня, а также от ориентации (положения) окон. В комнаты, окна которых выходят на север и частично на запад и восток, попадает лишь рассеянный свет. Для достижения наилучшего дневного освещения окраска стен и потолка комнат должна быть светлой: свет, попадая на светлые поверхности, многократно отражается, что усиливает освещённость; попадая же на тёмные поверхности, свет теряется. В таблице 1 приведены коэффициенты отражения наиболее употребительных красок для окраски стен. Эти коэффициенты показывают, какая часть света сохраняется при отражении.

Таблица 1.— Коэффициенты отражения света разными красками.

Для защиты комнаты от прямого солнечного света следует применять светлые матерчатые шторы или занавеси (см.). Получившие широкое распространение тюлевые занавеси не позволяют в достаточной степени задержать прямой солнечный свет, когда он нежелателен, кроме того, на переплетениях тюля скапливается много пыли и освещённость комнат ухудшается.
Естественная освещённость сильно зависит также и от потерь света при прохождении через оконные стёкла. Если стёкла загрязнены (пылью, копотью и т. п.), то в них теряется до 15 — 30% света. Поэтому следует регулярно мыть оконные стёкла.
При работе за столом свет должен падать слева, а не справа (иначе будет тень от работающей руки). Ни в коем случае свет не должен падать прямо в глаза, спереди; в поле зрения работающего не должны попадать яркие (блестящие) предметы.
Искусственное освещение создаётся гл. обр. электрическими источниками света. Различают 2 вида освещения: общее и местное. Общее освещение предназначено для одновременного освещения всего помещения; местное — для освещения рабочего места (при чтении, шитье и т. п.). Освещение может быть прямым, отражённым и полуотражённым.
Прямое или направленное освещение бывает тогда, когда свет от светильника (от лампы, свечи и т. п.) падает непосредственно на рабочее место, например от светильника с непрозрачным, открытым снизу абажуром; отражённое освещение — на рабочее место падает свет, отражённый от потолка и стен; полуотражённое освещение — на рабочее место падает часть света от светильника и часть отражённого света.
Прямое освещение неблагоприятно для зрения. Рабочее место при нём обычно освещено слишком сильно, но неравномерно, так как в неосвещённых местах образуются резкие тени. Глазам больно от ярких блестящих предметов (создаётся т. наз. блёскость). Наиболее благоприятно для зрения (см.) отражённое освещение, при котором все предметы на рабочем месте освещены равномерно, тени нерезкие, «спокойные», нет блёскостн. Однако отражённое освещение требует больших затрат электрической мощности, стоит дороже и в квартирах, как правило, не применяется. Наиболее широко распространено освещение полуотражённым светом.
Чтобы создать нужное освещение, надо подобрать соответствующий светильник (лампа со всей осветительной арматурой). Большое значение имеет не только мощность электрической лампочки, но и её абажур (см.), место, где находится источник света, и другие условия освещения. В зависимости от того, как абажур перераспределяет свет лампы, светильники разделяются на светильники прямого, отражённого и полуотражённого света. По способу крепления светильники делятся на подвесные (люстры, подвесы, потолочные плафоны), настенные (бра), настольные (канделябры) и напольные, т. е. стоящие на полу (торшеры).
Для освещённости имеет значение своевременная чистка светильников; сила света от нечищенного светильника уже через месяц снижается на 10 — 15%.
Освещение квартиры. Каждое помещение квартиры должно иметь достаточное общее освещение. В некоторых местах помещения делается ещё дополнительное местное освещение.
Для общего освещения комнат (столовой или гостиной) высотой 3,5 — 3,7 м рекомендуется применять подвесные светильники на 3 — 5 ламп (люстры), каждая мощностью 100 — 200 вт, с абажурами из светорассеивающего материала. Абажуры могут быть открытые снизу или вверху. Светильники должны быть подвешены не менее чем на 2,7 м над полом. Для комнат высотой 2,7 — 2,8 м должны применяться только потолочные светильники (плафоны) из рассеивающего материала на 2 — 3 лампы. Ни в коем случае не следует применять светильники с открытыми снизу абажурами, так как при такой высоте потолка не удаётся избежать блёскости. В остальных комнатах квартиры (детской, спальной, кабинете, передней) для общего освещения могут применяться подвесные светильники или плафоны на 1 — 2 лампы, каждая мощностью 75 — 100 вт.
Местное освещение отдельных мест в комнате (особенно в однокомнатной квартире) осуществляется напольными, настольными и частично настенными светильниками. Применяя напольные светильники (торшеры), можно создать приятный мягкий свет в отдельных местах комнаты, способствующий усилению впечатления уюта и покоя; торшеры рекомендуется ставить как дополнительное освещение в гостиных около диванов, столика с радиоприёмником и т. п.
Чтобы рабочее место было правильно освещено, надо придерживаться норм освещённости, указанных в таблице 2. Кроме того, необходимо защищать глаза от блёскости ламп, которая особенно вредна для неокрепших глаз детей (развивает близорукость).

Таблица 2.— Нормы освёщенности для некоторых домашних работ.

Для освещения письменного стола, а также при шитье и т. п. следует применять переносный настольный светильник. Светильник следует располагать на столе так, чтобы свет падал спереди с левой стороны работающего. Абажуры настольных ламп должны быть либо из очень густого светорассеивающего стекла, пластмассы, либо из бумаги, либо должны быть непрозрачные.
Получившие значительное распространение настольные светильники грибообразной формы неэкономичны, неудовлетворительны со светотехнической и гигиенической стороны: как видно из рисунка, только около 25% светового потока попадает на стол, остальной поток не используется; недостатком является также малый защитный угол, вследствие чего прямые лучи от лампы попадают в глаза сидящего за столом.

Наиболее рациональным настольным светильником является светильник (см. рисунки на вклейке) с подставкой, имеющий шарниры, позволяющие устанавливать его в любом положении. Такой светильник с лампами 40 — 75 вт создаёт освещённость в 200 — 500 люксов.

Для освещения спальни, кроме общего, необходимо иметь местное освещение. Для местного освещения может быть применён настольный светильник с абажуром из молочного стекла или из пластмассы; также может быть применён настольный светильник из молочного стекла, укрепляемый или на стене (над головой кровати) или с левой стороны. Для местного освещения ночью, чтобы свет не мешал другим спящим в этой же комнате, применяются ночники — настольные светильники малых размеров и с лампой мощностью не более 15 вт.
Для освещения кухни обычно применяется один подвесной светильник с абажуром из молочного стекла. Мощность лампы в светильнике должна быть 100 — 150 вт; светильник над столом в кухне необходимо располагать так, чтобы обеспечить наименьшую затенённость стола от головы и тела человека, стоящего за ним.
Лестницы и площадки лучше всего освещать подвесными или настенными светильниками, устанавливаемыми на площадках так, чтобы были освещены двери квартир. Мощность лампы в светильнике 25 — 40 вт.
Для освещения ванной комнаты и уборной рекомендуется применять специальные уплотнённые светильники из молочного стекла (подвесные или потолочные). Мощность ламп 40 — 75 вт.
Туалетный стол и зеркало должны освещаться только светильниками с замкнутыми абажурами из густого молочного стекла; для этой цели могут быть рекомендованы светильники трубчатой формы, располагаемые вдоль верхней и боковых сторон зеркала.

Лит.: Кравков С. В., Глаз и его работа, 4 изд., М.—Л., 1950; Гусев Н. М., Свет в архитектуре, М.—Л., 1937; Справочная книга по светотехнике, [отв. ред. акад. В. С. Кулебакин, вып. 1], М., 1956.

Краткая энциклопедия домашнего хозяйства. — М.: Большая Советская Энциклопедия. Под ред. А. Ф. Ахабадзе, А. Л. Грекулова . 1976.

1.Виды освещения, основные понятия и характеристики освещения.

2.Естественное освещение и его нормирование.

3.Искусственное освещение и его нормирование.

4. Источники света и светильники. Расчет освещенности рабочих мест.

Свет обеспечивает связь организма с внешней средой, являет­ся естественным условием жизнедеятельности человека, иг­рает важную роль в сохранении здоровья, обеспечении высо­кой работоспособности. Неправильно организованное освеще­ние рабочих мест ухудшает условия видения, утомляет зрительный аппарат, вызывает снижение остроты зрения, отрицательно влияет на нервную систему, может быть при­чиной производственного травматизма.

Важная количе­ственная характеристика освещения — освещенность рабо­чих поверхностей. Она представляет собой поверхностную плотность светового потока в данной точке. За единицу осве­щенности принят люкс (лк), равный освещенности, создавае­мой световым потоком в 1 лм (люмен), равномерно распреде­ленным по площади 1 м2.

В зависимости от источника различают естественное, ис­кусственное и совмещенное освещение. Естественное освещение осуществляется солнцем и рассеянным светом небосвода. Искусственное — лампами накаливания и газоразрядными лампами. Совмещенное освещение представляет собой комбинацию естественного и искусственного освещений. Естественное освещение производственных помещений подразделяется на боковое (осуществляется через боковые окна), верхнее (через верхние световые фонари и стеклянные крыши), комбинированное (представляет собой комбинацию верхнего и бокового освещений). По конструктивному исполнению искусственное освещение разделяется на общее и комбинированное. При общем освещении светильники распола­гают в верхней части помещения, создавая общее равномер­ное освещение всего цеха или отдельного участка. В последнем случае оно называется локальным освещением. При комби­нированном освещении дополнительно к общему добавляют местное освещение, концентрирующее световой поток непосредственно на рабочем месте. Применение одного местного освещения не допускается.

По назначению искусственное освещение подразделяют на рабочее, аварийное, эвакуационное, охранное, дежурное.

Освещение рабочих мест должно отвечать условиям и ха­рактеру работы, оно должно быть оптимальным по величине и соответствовать установленным гигиениче­ским нормам.

Естественное освещение в помещениях создается световыми проемами (окнами, фонарями) и отражающими поверхностями (стенами, потолком, полом и т. д.). Образуемое в результате взаимо­действия прямого и отраженного света диффузное освещение про­изводственных помещений создает благоприятное распределение яркости, что оказывает положительное действие на зрение. В связи с этим все производственные помещения с постоянным пребыванием людей должны иметь, как правило, естественное осве­щение.

Непостоянство в помещениях естественного освещения во вре­мени вызвало необходимость ввести относительную величину из­мерения естественной освещенности, называемую коэффициентом естественной освещенности, который характеризует освещенности ряда точек, расположенных в пересечении вертикальной плоскости характерного разреза помещения и горизонтальной плоскости, на­ходящейся на расстоянии 1 м над уровнем пола и принимаемой за условную рабочую поверхность. Коэффициент естественной осве­щенности (КЕО) представляет собой выраженное в процентах от­ношение освещенности в данной точке помещения к одновремен­ной освещенности точки, находящейся на горизонтальной плоскости вне помещения и освещенной рассеянным светом всего небосклона. Коэффициент естественной освещенности нормируется СНиП.

Искусственное освещение в помещениях так же, как и естест­венное, регламентируется нормами СНиП в зависимости от характера зрительной работы, системы и вида освещения, фона, контраста объекта с фоном. Для освещения производственных по­мещений следует использовать, как правило, наиболее экономич­ные разрядные лампы. Использование ламп накаливания для общего освещения допускается только в случае невозможности или технико-экономической нецелесообразности использования раз­рядных ламп. Для местного освещения, кроме разрядных источни­ков света, следует использовать лампы накаливания, в том числе галогенные.

Строительные нормы задают следующие пока­затели искусственного освещения: освещенность, яркость, ко­эффициент пульсации, показатели ослепленности и диском­­форта.

При нормировании освещенности различают восемь разрядов в зависимости от степени зрительного напряжения. Первые семь раз­рядов классифицируются по размерам объекта различения, послед­ний не учитывает размеров различения, поскольку работы, преду­смотренные этим разрядом, требуют общего наблюдения за ходом производственного процесса.

Существуют следующие методы расчета освещенности: метод светового потока, точечный метод, метод удельной мощности.

При равномерном размещении светильников общего освещения горизонтальной рабочей поверхности для расчета осветительной установки применяют метод светового потока. Этот метод позволяет учесть световой поток источников света и световой поток, отраженный от стен, потолка и других поверхностей помещений.

Ф1= ЕнSzkз/(N),

где Ф1 – световой поток одного светильника, лм; Ен– нормированная освещенность, лк;S– площадь помещения, м2;z– коэффициент, учитывающий отношение средней освещенности к минимальной:z= 1,1…1,15;kз– коэффициент запаса, учитывающий загрязнение воздуха в помещении;N– число светильников;- коэффициент использования светового потока.

Точечным методом ведут расчет локализованного и местного освещения горизонтальных и наклонных поверхностей и освещения в случаях, когда отраженным светом можно пренебречь.

Е = Icos3/(h2pkз),

где Е – освещенность, лк; I– сила света в направлении источника на данную точку рабочей поверхности;- угол между нормалью к рабочей поверхности и направлением светового потока на источник, град;hр– высота подвеса светильника над рабочей поверхностью, м;kз– коэффициент запаса.

Метод удельной мощности основан на определении по светотехническим справочникам удельной мощности осветительной установки в зависимости от заданных параметров последней и числа светильников.

Рл= РуS/N,

где Ру – удельная мощность, Вт/м2;S– площадь помещения, м2;N– число светильников.

1. Расскажите о влиянии освещения на работоспособность человека.

2. Дайте понятие естественного освещения и его нормирования.

3. Дайте понятие искусственного освещения и его нормирования.

4. Изложите порядок расчета освещения производственных объектов и рабочих мест.

(B.C. Шкрабак и др. Безопасность жизнедеятельности в сельскохозяйственном производстве. М. «КолосС», 2004. Б.И. Зотов, В.И. Курдюмов. Безопасность жизнедеятельности на произ­водстве — М.: Колос, 2004. Беляков Г.И. Безопасность жизнедеятельности на производстве. СПб.: «Лань», 2006. Графкина М.В. Охрана труда и производственная безопасность: М.: ТК Велби, Изд – во Проспект, 2007.)

Тема лекции: Санитарно – гигиенические требования к генеральным планам, производственным и бытовым помещениям предприятий.

План лекции:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
