Кабель КВВГ контрольный — технические характеристики

КВВГззаполнение — из ПВХ пластиката
КВВГзнгзаполнение и оболочка из ПВХ пластиката пониженной горючести
КВВГзнгЦзаполнение и оболочка из ПВХ пластиката пониженной горючести, имеется отличительная маркировка каждой жилы
КВВГзЦзаполнение из ПВХ пластиката, имеется отличительная маркировка каждой жилы
КВВГнгоболочка из ПВХ пластиката пониженной горючести
КВВГнг-FRLSналичие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами (огнестойкость до 180 мин.), оболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
КВВГнг-LSоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
КВВГнг-LS-Тоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением, выполняются в тропическом исполнении
КВВГнг-Тоболочка из поливинилхлоридной композиции пониженной пожароопасности, выполняются в тропическом исполнении
КВВГнг-ХЛоболочка из поливинилхлоридной композиции пониженной пожароопасности, индекс «ХЛ» означает, что основная особенность конструкции — это применяемые материалы, обеспечивающие стойкость кабеля к воздействию пониженной температуры окружающей среды
КВВГ-ХЛиндекс «ХЛ» означает, что основная особенность конструкции — это применяемые материалы, обеспечивающие стойкость кабеля к воздействию пониженной температуры окружающей среды
КВВГЦимеется отличительная маркировка каждой жилы
КВВГЦзимеется отличительная маркировка каждой жилы, заполнение — из ПВХ пластиката
КВВГЦзнгимеется отличительная маркировка каждой жилы, заполнение и оболочка из ПВХ пластиката пониженной горючести
КВВГЭналичие экрана
КВВГЭз
наличие экрана, заполнение — из ПВХ пластиката
КВВГЭзнгналичие экрана, заполнение и оболочка из ПВХ пластиката пониженной горючести
КВВГЭнгналичие экрана, оболочка из ПВХ пластиката пониженной горючести
КВВГЭнг-FRLSналичие экрана, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами (огнестойкость до 180 мин.), оболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
КВВГЭнг-LSналичие экрана, оболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
КВВГЭнг-LS-Тналичие экрана, оболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением, выполняются в тропическом исполнении
КВВГЭнгзналичие экрана, заполнение и оболочка из ПВХ пластиката пониженной горючести
КВВГЭнг-Тналичие экрана, оболочка из ПВХ пластиката пониженной горючести, выполняются в тропическом исполнении
КВВГЭнг-ХЛналичие экрана, оболочка из ПВХ пластиката пониженной горючести, индекс «ХЛ» означает, что основная особенность конструкции — это применяемые материалы, обеспечивающие стойкость кабеля к воздействию пониженной температуры окружающей среды
КВВГЭнгЦналичие экрана, оболочка из ПВХ пластиката пониженной горючести, имеется отличительная маркировка каждой жилы
КВВГЭ-ХЛналичие экрана, индекс «ХЛ» означает, что основная особенность конструкции — это применяемые материалы, обеспечивающие стойкость кабеля к воздействию пониженной температуры окружающей среды
КВВГЭЦналичие экрана, имеется отличительная маркировка каждой жилы
КППГнг-HFизоляция жил, внутренняя и наружняя оболочки из безгалогенной композиции на основе полиолефинов, индекс «HF» означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.
КППГЭнг-HFналичие экрана, изоляция жил, внутренняя и наружняя оболочки из безгалогенной композиции на основе полиолефинов, индекс «HF» означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.

Кабель КВВГ-Т — технические характеристики, описание, расшифровка

Расшифровка кабеля КВВГ-Т:

К — кабель контрольный
В — изоляция из ПВХ пластиката
В — Оболочка из ПВХ пластиката
Г — не содержит защитных покровов
Т — климатическое исполнение (тропический)

Элементы конструкции кабеля КВВГ-Т:

Токопроводящая жила – медная, однопроволочная, 1 класса по ГОСТ 22483.
Изоляция – из поливинилхлоридного пластиката.
Скрутка – изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.
Оболочка – из ПВХ пластиката.

Область применения кабеля КВВГ-Т:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.

Технические параметры кабеля КВВГ-Т:

Виды климатического исполнения Т категорий размещения 2 — 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 °С до 50 °С.
Относительная влажность воздуха при температуре 35 °С до 98 %.
Кабели стойки к монтажным изгибам.
Радиус изгиба при прокладке при температуре окружающей среды не ниже 0 °С составляет:
— для кабелей наружным с диаметром до 10 мм включительно — не менее 3-х диаметров;
— для кабелей наружным с диаметром от 10 до 25 мм включительно — не менее 4-х диаметров.
Радиус изгиба при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15 °С — не менее 6-ти диаметров.
Кабели не распространяют горение при одиночной прокладке.
Номинальная толщина изоляции для жил сечением:
— 0,75 – 2,5 мм&sup2 — 0,6 мм;
— 4 – 6 мм&sup2 — 0,7 мм;
— 10 мм&sup2 — 0,9 мм.
Длительно допустимая температура нагрева жил при эксплуатации 70 °С.
Электрическое сопротивление изоляции жил при температуре 20 °С сечением:
— 0,75 – 1,5 мм&sup2 — не менее 10 МОмхкм;
— 2,5 – 4,0 мм&sup2 — не менее 9 МОмхкм;
— 10 мм&sup2 — не менее 6 МОмхкм.
Строительная длина кабелей не менее 150 м.
Срок службы не менее 15 лет; при прокладке в помещениях, каналах, туннелях не менее 25 лет.
Гарантийный срок эксплуатации 3 года со дня ввода кабелей в эксплуатацию.

Контрольный кабель КВВГ: описание, конструкция, расшифровка

Комплекс технических средств автоматизированного управления современным производством содержит множество датчиков состояния, индикаторных панелей, других исполнительных устройств. Подключают это хозяйство к станциям управления специальные провода. Допуская большую, чем у связных, токовую нагрузку, необходимую релейной защите, автоматике, обладают более низкой, чем силовые модели, стоимостью.

Статья рассмотрит типичный образец этого класса проводниковой продукции, кабель КВВГ.

Расшифровка названия

Контрольные кабели регламентированы требованиями ГОСТ 1508-78, ГОСТ 26411-85. Маркировка состоит из стандартного набора символов, обозначающих назначение, конструкцию, особенности, типоразмер. Применяемые символы означают:

  • К — контрольный, одинарный проводник из меди;
  • В – виниловая защита проводника;
  • В — оболочка также из ПВХ;
  • Г — голый, брони нет.
  • Особенности конструкции отражаются введением новых символов дополнительно, или с заменой:
    • Э — наличие экрана, уменьшает наводки;
    • Климатическое назначение, если изменяется конструкция или применяются специальные материалы:
    • ХЛ — холодное, температура до – 50°C;
    • Т — тропическое, тепло, влажно, защищает от поражения плесенью;
    • В — все климатические зоны, кроме арктической;
  • Исполнение по пожарной безопасности:
    • нг — не поддерживает горения у групповой прокладки с пропаданием источника загорания;
    • LS — понижено выделение дыма, содержание газов;
    • LTx — сниженная токсичность от тления;
    • Fr — высокая огнестойкость, не распространяет огонь;
  • Механическая защита:
    • Бб — дополнительная защита броней из металлических лент;
    • Шв — наружная шланговая ПВХ оболочка;
    • з – заполнение пластикатом;
  • Ц – цветная окраска изоляции.

Таблица приводит кабель КВВГ, показана также маркировка всех моделей этой группы:

КВВГИзоляция и оболочка из поливинилхлоридного пластиката
КВВГ-ПИзоляция и оболочка из поливинилхлоридного пластиката, плоский
КВВГЭИзоляция из поливинилхлоридного пластиката, общий экран из алюминиевой или медной фольги, оболочка из поливинилхлоридного пластиката
КВВБИзоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент, наружный покров
КВВБГИзоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент
КВВБбГИзоляция и оболочка из поливинилхлоридного пластиката, броня из одной профилированной, стальной ленты
КВВГзИзоляция и оболочка из поливинилхлоридного пластиката, с заполнением между оболочкой и изоляцией
КВВГзЦТо же, с цветовой
КВВГзЦ-ТТо же, в тропическом исполнении
КВВБнИзоляция и оболочка из поливинилхлоридного пластиката, броня из двух стальных лент, покров, не распространяющий горение
КВБбШвИзоляция из поливинилхлоридного пластиката, броня из двух стальных лент, шланг из поливинилхлоридного пластиката
КВПбШвИзоляция из поливинилхлоридного пластиката, броня из стальных проволок, шланг из поливинилхлоридного пластиката
КВВГнг-FRLsИсполнение по пожарной безопасности. Кабель не поддерживает горения при групповой прокладке,

Через пробел после символьной составляющей, цифрами указывается типоразмер. Например, 37х1,5 говорит, что здесь 37 проводов поперечного сечения 1,5 мм2.

Конструктивные особенности, характеристики

Типичный кабель КВВГ получается свиванием изолированных проводников послойно. Основу составляет сердечник не более четырех проводов. Сердечник может быть не скручен, если следующие слои будут повиты. Допускается при скручивании применять заполнение у марки КВВГз.

Поверх наружного повитого слоя может находиться тонкий пластиковый или бумажный разделитель. Завершает конструкцию герметичная оболочка.

Отсутствие литеры «Ц» означает, что все слои повива этой марки содержат контрольную пару. Расцветка проводов у нее отличается. Отсчет проводов должен облегчить монтажнику определение нужного проводника.

Экранирование медной фольгой толщиной 0.06 мм уменьшает влияние электромагнитных наводок. Перекрытие намотки полосы обеспечивает целый экран с изгибом КВВГЭ по допустимому радиусу. Алюминиевый экран прокладывается вдоль не изолированной медной проволокой 0,5 мм.

Проводник, изоляция, оболочка

Каждая медная жила укрывается слоем изоляции. Она легко отделятся от металла. Ее сечение определяет остальные параметры — количество жил, толщину слоя, величину сопротивления изоляции:

Марка кабеляНоминальное сечение жилы, мм2
0.7511.52.546
Число жил в кабеле
КВВГ, КВВГЭ, КВВБ, КВВБГ, КВВБбГ, КВБбШв4; 5; 7; 10; 14; 19; 27; 37; 52; 614; 5; 7; 10; 14; 19; 27; 37
КВВГ-П4
КВВГз4; 5
Номинальная толщина изоляции, мм0.60.60.7
Сопротивление изоляции жил кабелей, пересчитанное на 1 км длины и температуру 20 °С, не менее, мОм1096

Диаметр верхнего слоя проводов определяет толщину шланга:

Диаметр кабеля под оболочкой, мм06.10.201801.10.201515-2020-2525-3030-40>40
Номинальная толщина оболочки, мм 1.21.51.51.71.91.92.12.3
Толщина оболочки для плоских кабелей сечением 0,75 и 1,0 мм должна быть 1,2 мм, для кабелей сечением 1,5-6,0 мм — 1,5 мм

При плоской конструкции размер изолированного проводника принимается за диаметр под оболочкой.

ПВХ пластик должен быть без вмятин, царапин, пор, нарушения глянца.

Важные характеристики

  • Физические параметры окружающей среды:
    • Температура, °C, +50 ÷ -50;
    • Относительная влажность при температуре 35 °C, %, 98;
    • Нагрев жилы продолжительное время, до, °C, 70.
  • Испытательное переменное напряжение 5 минут, В:
    • Перед продажей потребителю, 2500;
    • В процессе эксплуатации, 1500;
  • Изгиб небронированных моделей, с радиусом, не больше числа наружных диаметров:
    • диаметром до 10 мм, 3;
    • от 10 до 25 мм, 4.

Кабель КВВГ при правильном хранении, монтаже, эксплуатации, работает минимум 15 лет. Кабельные каналы, туннели внутри помещения обеспечат не меньше 25 лет.

Сфера применения, особенности монтажа

Контрольные кабели обеспечивают неподвижные стационарные соединения сетей с переменным напряжением менее 660 вольт.

Применяются разнообразно. Рекомендовано использовать конкретные модели семейства:

Преимущественная область примененияОбозначение марки кабеля
Для прокладки в помещениях, каналах, туннелях, если кабель не подвергается значительным растягивающим усилиямКВВБбГ; КВВБГ
Для прокладки в помещениях, канавах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабельКВВГ; КВВГ-П; КВВГз
Для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полейКВВГЭ
Для прокладки в шахтах, внутри пожароопасных помещений, если кабель не подвергается значительным растягивающим усилиямКВВБн
Для прокладки в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиямКВВБ
Для прокладки в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиямКВБбШв
Для электроустановок, требующих уплотнения кабелей при вводеКВВГз

Общими для всех является разрешение использования на открытом воздухе. Разрешена земляная прокладка, защитив места выхода из траншеи.

Кабель КВВГ, его модификации, на холоде прокладываться без разогрева, до:

Тип кабеляТемпература, ° С
Небронированные кабели, а также бронированные профилированной оцинкованной лентой -15
Остальные типы бронированных кабелей-7

Радиус изгиба в таких условиях не может меньше числа диаметров:

Тип кабеляРадиус изгиба, не менее
Бронированные10
Небронированные6

Достаточно простое изделие выпускается многими предприятиями. Покупая необходимо проверить деловую репутацию изготовителя, ознакомится с отзывами покупателей.

Кабель КВВГЦ — технические характеристики, описание, расшифровка

Расшифровка кабеля КВВГЦ:

К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
Ц — Отличительная маркировка каждой жилы

Элементы конструкции кабеля КВВГЦ:

1. Токопроводящая жила — медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката (ПВХ).
3. Скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Оболочка — из ПВХ пластиката.

Применение кабеля КВВГЦ:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.
Кабели всех марок могут быть проложены на открытом воздухе.

Технические характеристики кабеля КВВГЦ:

— Рабочая температура окружающей среды: от -50°С до +50°С
— Относительная влажность воздуха при температуре +35°С: 98%
— Номинальная толщина изоляции для жил сечением:
0.75 — 2.5 мм2 — 0.6 мм
4 — 6 мм2 — 0.7 мм
10 мм2 — 0.9 мм
— Электрическое сопротивление изоляции жил при температуре 20°С сечением:
0.75 — 1.5 мм2 — не менее 10 МОм*км
2.5 — 4.0 мм2 — не менее 9 МОм*км
6 мм2 — не менее 6 МОм*км
— длительно допустимая температура нагрева жил при эксплуатации: +70°С
— кабели устойчивы к монтажным изгибам.
— радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
для кабелей наружным диаметром до 10 мм включительно — не менее 3-х диаметров кабеля
для кабелей наружным диаметром 10?25 мм включительно — не менее 4-х диаметров кабеля
— радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля
— строительная длина кабелей: не менее 150 м
— Срок службы кабеля КВВГЦ:
при прокладке в земле (траншеях) и на эстакадах, не менее — 15 лет;
при прокладке в помещениях, каналах, туннелях, не менее — 25 лет
Гарантийный срок эксплуатации — 3 года со дня ввода кабелей в эксплуатацию

————————————————
Буква «Ц» в маркировке кабеля означает, что кабель изготовлен с отличительной маркировкой каждой жилы.

Кабель КВВГ-П

Расшифровка кабеля КВВГ-П:
К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
П — Плоский, жилы расположены в одной плоскости параллельно друг другу

Элементы конструкции кабеля КВВГ-П:
Кабель контрольный плоский с медными токопроводящими жилами, изоляцией и оболочкой из вспененного ПВХ пластиката, без защитного покрова.

Условия эксплуатации кабеля КВВГ-П:
Предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств на номинальное переменное напряжение до 660 В частоты до 100 Гц или постоянное напряжение до 1000 В.
Предназначен для прокладки в помещениях, каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям.
Предназначен для эксплуатации при температуре окружающей среды от минус 50 до 50°С и относительной влажности воздуха до 98+2% при температуре 40°С.
Длительно допустимая температура нагрева жил при эксплуатации, °С — +70.
Прокладка кабелей без предварительного нагрева должна производиться при температуре не ниже минус 15°С
Кабели прокладываются и испытываются в соответствии с действующими правилами устройств электроустановок.
Кабели могут быть проложены на открытом воздухе при условии защиты их от механических повреждений и воздействия прямых лучей.
Кабели могут быть проложены в пожароопасных помещениях.
Кабели соответствуют ГОСТ 1508-78 и ТУ 16.К71-238-95, ГОСТ 1508-78,ТУ 16.К71.238-95

Технические характеристики кабеля КВВГ-П:
Номинальное напряжение, В — 660
Радиус изгиба кабелей при прокладке и монтаже при температуре окружающей среды не ниже 0 °С составляет:
— для кабелей наружным диаметром до 10 мм включ., диам. кабеля — не менее 3-х
— для кабелей наружным диаметром от 10 до 25 мм включ., диам. кабеля — не менее 4-х
Радиус изгиба кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С, диам. кабеля — не менее 6-ти
Срок службы кабелей:
— при прокладке в земле и открытой прокладке — 15 лет,
— при прокладке в помещениях, каналах — 25 лет.

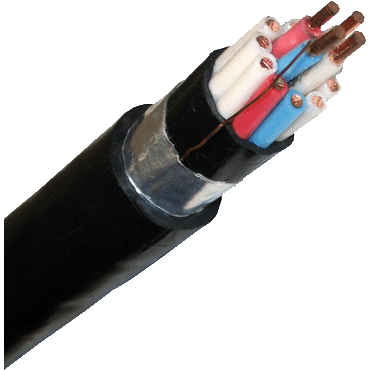

Кабель КВВГ, КВВГнг, КВВГэ, КВВГэнг, КВВГнг-LS, КВВГэнг-LS

КВВГ

КВВГ

Скачать спецификацию на кабель КВВГнг, КВВГ, КВВГнг-LS, КВВГэнг с детальным описанием и характеристикамиКВВГ

КОНСТРУКЦИЯ

  1. Токопроводящая жила — медная, однопроволочная, круглая класс 1 по ГОСТ 22483.
  2. Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
  3. Разделительный слой в виде оболочки из поливинилхлоридного пластиката толщиной не менее 0,5 мм или в виде обмотки лентами из полиэтилентерефталатной пленки.
  4. Для кабеля КВВГэ, КВВГэнг — экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается медная проволока.
  5. Для кабеля КВВГэ, КВВГэнг — разделительный слой в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей.
  6. Оболочка — из ПВХ пластика для кабеля КВВГ, КВВГэ. Из ПВХ пластиката пониженной горючести для кабеля КВВГнг, КВВГэнг, Из ПВХ пластиката пониженной горючести с низким газо-дымовыделением типа LS для кабеля КВВГнг-LS, КВВГэнг-LS.

ПРИМЕНЕНИЕ

Кабели предназначены для фиксированного монтажа цепей управления и контроля, работающих при напряжении до 380 В переменного тока частоты 50 Гц или 500 В постоянного тока.

АНАЛОГИ

Альтернативная замена возможна на импортные аналоги данного типа кабеля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Климатическое исполнение УХЛ категорий размещения 1–5 по ГОСТ 15150.

Диапазон температур эксплуатации — от -50 до +50°С

Относительная влажность воздуха при температуре до 35°С — 98%

Прокладка кабелей без предварительного прогрева должна производиться при температуре — не ниже -15°С

Радиус изгиба для:

Кабель наружным диаметром до 10 мм. включ. — не менее 3-х диаметров кабеля

Кабель наружным диаметром от 10 до 25 мм. включ. — не менее 4-х диаметров кабеля

Кабель наружным диаметром от 25 мм. — не менее 6-ти диаметров кабеля

Кабели не распространяют горение при одиночной прокладке

Кабели с индексом «нг” и “LS” не распространяют горение при пучковой прокладке по ГОСТ 12176

Строительная длина кабелей КВВГ, КВВГнг, КВВГэ, КВВГэнг, не менее — 150 м, допустимы короткомеры не менее 20 метров в количестве не более 15% от партии

Гарантийный срок эксплуатации — 3 года с даты ввода кабелей в эксплуатацию

Срок службы — 25 лет

Мы предлагаем к поставке данные кабели по очень конкурентным ценам от завода производителя. Исполнение не имеет значение — будь то кабель контрольный в экране КВВГЭ или в негорючем исполнении КВВГнг — мы предоставим Вам хорошее предложение. Наши телефоны в разделе Контакты.

Массогабаритные параметры кабелей:

Число жил и сечение, мм?

Диаметр кабеля, мм

Масса кабеля, кг/км

Число жил и сечение, мм?

Диаметр кабеля, мм

Масса кабеля, кг/км

КВВГ

КВВГнг

4х0,75

7,2

73,0

4х0,75

7,2

75,0

5х0,75

7,8

86,0

5х0,75

7,8

89,0

7х0,75

9,0

123,0

7х0,75

9,0

126,0

10х0,75

11,1

164,0

10х0,75

11,1

169,0

14х0,75

11,9

210,0

14х0,75

11,9

215,0

19х0,75

13,2

269,0

19х0,75

13,2

274,0

27х0,75

15,5

366,0

27х0,75

15,5

372,0

4х1

7,6

85,0

4х1

7,6

88,0

5х1

8,8

113,0

5х1

8,8

117,0

7х1

9,5

144,0

7х1

9,5

148,0

10х1

11,7

194,0

10х1

11,7

198,0

14х1

12,6

250,0

14х1

12,6

255,0

19х1

13,9

322,0

19х1

13,9

328,0

27х1

16,5

441,0

27х1

16,5

447,0

4х1,5

8,1

107,0

4х1,5

8,1

109,0

5х1,5

9,4

141,0

5х1,5

9,4

144,0

7х1,5

10,2

181,0

7х1,5

10,2

185,0

10х1,5

12,6

245,0

10х1,5

12,6

250,0

14х1,5

13,6

320,0

14х1,5

13,6

326,0

19х1,5

15,1

416,0

19х1,5

15,1

422,0

27х1,5

18,3

589,0

27х1,5

18,3

597,0

4х2,5

9,6

163,0

4х2,5

9,6

167,0

5х2,5

10,5

196,0

5х2,5

10,5

200,0

7х2,5

11,3

256,0

7х2,5

11,3

261,0

10х2,5

14,2

349,0

10х2,5

14,2

355,0

14х2,5

15,3

463,0

14х2,5

15,3

470,0

19х2,5

17.0

607,0

19х2,5

17,0

614,0

27х2,5

20,7

860,0

27х2,5

20,7

870,0

КВВГ (э)

КВВГ (э) нг

4х0,75

9,8

118,9

4х0,75

11,1

152,0

5х0,75

12,7

170,7

5х0,75

11.7

171,0

7х0,75

14,6

246,9

7,75

12,3

200,0

10х0,75

17,5

355,1

10х0,75

14,4

256,0

14х0,75

19,2

466,5

14х0,75

15,2

309,0

19х0,75

24,1

658,8

19х0,75

16,5

376,0

27х0,75

26,0

839,6

27х0,75

19,2

508,0

4х1

10,2

128,5

4х1

11,5

168,0

5х1

15,1

223,7

5х1

12,1

189,0

7х1

17,1

334,7

7х1

12,8

225,0

10х1

18,9

412,4

10х1

15,0

290,0

14х1

20,4

519,1

14х1

15.9

353,0

19х1

25,7

734,2

19х1

17,2

435,0

27х1

27,7

939,3

27х1

20,2

529,0

4х1,5

10,5

138,3

4х1,5

12,0

194,0

5х1,5

15,7

243,2

5х1,5

12,7

221,0

7х1,5

17,9

368,7

7х1,5

13,5

267,0

10х1,5

19,7

454,8

10х1,5

15,9

348,0

14х1,5

21,3

575,8

14х1,5

16,9

431,0

19х1,5

26,9

815,4

19х1,5

18,8

555,0

27х2,5

29,1

1040,1

27х1,5

21,6

733,0

4х2,5

11,7

169,8

4х2,5

12,9

245,0

5х2,5

18,5

324,2

5х2,5

13,8

284,0

7х2,5

21,1

496,0

7х2,5

14,6

350,0

10х2,5

23,4

610,3

10х2,5

17.5

463,0

14х2,5

25,3

775,8

14х2,5

19,0

604,0

19х2,5

31,7

1067,0

19х2,5

20,7

761,0

27х2,5

34,3

1383,6

27х2,5

25,7

1112,0

Области применения кабеля КВВГ

Самая главная информация о кабелях заключается в их маркировках. Что можно сказать о кабеле с маркировкой: КВВГ — это кабель контрольный, который изготовлен из меди, не имеет защитного покрытия, а изоляция и оболочка изготовлены из ПВХ пластиката. Эта информация следует из маркировки данного вида кабеля:
К — значит кабель является контрольным.
В — изоляцию изготавливали из пластиката — ПВХ.
В — оболочки — пластикат ПВХ.
Г — голый, то есть отсутствие защитного покрова.

Умея расшифровывать маркировку на продукте, можно много узнать о нем. Кабель КВВГ находится в составе кабелей, с токопроводящими жилами из меди или алюминия, имеющих пластиковые оболочки и изоляцию, с защитными слоями и без таковых. Эта группа соответствует требованиям ГОСТа 1508-78.

Устроен кабель КВВГ довольно несложно. Вокруг медных жил, составляющих его токопроводящую основу, идет сначала пластикат изолирующий, а затем пластикат оболочки. Токопроводящей жилой выступает тонкая проволока. Пластикат ПВХ обладает изолирующими свойствами. Сами сердечники скручиваются из нескольких жил, которые покрыты изоляцией. Пластикат ПВХ обладает термостойкостью и светостойкостью. Число жил в кабеле КВВГ бывает различным: 4 — 37.

Весь кабель этой группы можно прокладывать на открытых местах, но должна обеспечиваться защита от солнечных лучей и любых возможных повреждений механического характера. Очень часто укладка производится в помещениях, каналах и тоннелях, при этом должны соблюдаться четко определенные требования. Первое, проводник не может подвергаться сильному растяжению. Второе, в точках вывода на поверхность, он должен обязательно обеспечиваться надежным защитным механизмом. Данный кабель имеет разрешение допускаться к укладыванию в пожароопасных и взрывоопасных помещениях класса В-1а, при гарантированной защите от любого вида повреждений.

Если будут соблюдаться требования по укладке и эксплуатации, кабель рассчитан на службу в 25 лет — на поверхности, либо на 15 лет — в случае использования под землей. Оптимальной температурой прокладки считается — 15 градусов С. Допустимый диапазон использования кабеля: -50 : +50 градусов С. Допустимость радиуса изгиба кабеля КВВГ — 6D. Предназначается КВВГ для неподвижных соединений с различными аппаратами, разнообразными электрическими приборами, устройствами сигнализации, системами управлений и релейной защиты, а также с зажимами распределительных устройств. Значения переменных напряжений допускается до 660 В, с частотами до 100 Гц; также может использоваться постоянное напряжение, но не выше 1000 В. Несомненным достоинством данного вида является то, что он не горит. Это качество делает сферу его применения широчайшей и актуальной.

Кабели этого вида используются довольно продуктивно в быту и в промышленности, в строительстве и в хозяйственных видах деятельности, в лесной и лесозаготовительной сфере, в перерабатывающих отраслях и так далее. Практически, любой вид деятельности человека делает востребованными и подземные, и наземные подключения кабельных проводников. А прекрасные качественные характеристики кабеля КВВГ обеспечивают его долгую и бесперебойную работу, что не может не сказаться на его востребованности.

Особенно важным качеством КВВГ для использования в достаточно специализированных сферах, является его устойчивость к агрессивным средам. Благодаря этому, кабель можно эффективно применять и в химическом производстве, и в производствах связанных с повышенной влажностью, и в добывающей промышленности. Сферы человеческой деятельности с развитием прогресса постоянно расширяются, и соответственно растет и расширяется сфера применения кабеля КВВГ. Это налагает на производителей серьезную ответственность — данная продукция для эффективного и безопасного использования, должна полностью соответствовать ГОСТу. А вот соответствие ГОСТу должно подтверждаться госрегистрацией продукции, то есть должно быть свидетельство о государственной регистрации продукции. Ещё раз обращаем внимание на то, что сертификат госрегистрации продукции должен быть на каждый кабель.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
