классификация, расшифровка, правила и нормы размещения (105 фото). Знак «Опасность поражения электрическим током Осторожно высокое напряжение знак распечатать на а4
Работа с электричеством всегда сопряжена с определённым риском, ведь человек может получить электротравму не только потому, что он пренебрёг элементарными правилами техники безопасности. Если на электрооборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может легко стать причиной несчастного случая, и роль информационных табличек, листовок, наклеек трудно переоценить. Они необходимы для того чтобы исключить вероятность подачи напряжения на электрооборудование, подвергающееся осмотру или ремонту, и это далеко не единственная область их применения, учитывая видовое разнообразие плакатов, несущих какую-либо информацию.

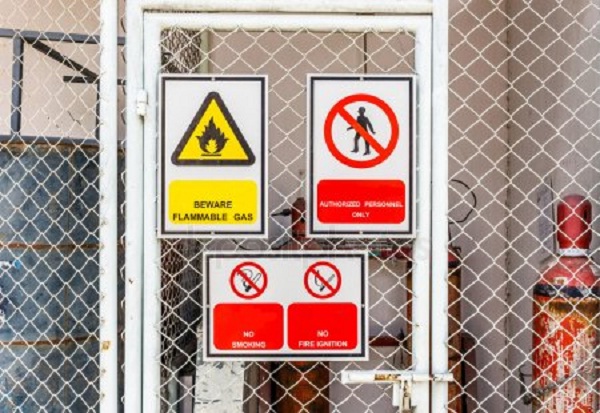

Плакаты по электробезопасности, применяемые в электроустановках, используются для информирования персонала, а также людей, кому дорога собственная жизнь.
Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.
По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:
- Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
- Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
- Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
- Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.
Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.
Вспомогательные таблички
Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.
Запрещающие знаки и плакаты
Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:
- Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
- «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
- Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
- Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
- Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.
Предупреждающие знаки и плакаты
Если человек прибли
Описание и ГОСТ знаков по безопасности в электроустановках и их разновидности
Без электричества нельзя представить современную жизнь. В быту, на производстве, на транспорте — везде протекает электрический ток. При работе с любыми электроприборами нужно соблюдать определённые правила. Любое нарушение может привести к непоправимым последствиям. Особенно внимательно должны к этому вопросу подходить работники, обслуживающие электроустановки. Это комплекс машин и аппаратов, линий вместе со вспомогательным оборудованием и помещениями, в которых они находятся. Главное предназначение вышеназванных систем — это производство, преобразование, передача электрической энергии.
Чтобы ничто не угрожало жизни и здоровью человека в местах с повышенным риском, существуют специальные знаки электробезопасности. Они устанавливаются для предупреждения или ограничения движения и действий на заданной территории. Таким путём определяется безопасная зона. Эта профилактическая мера предотвращает появление пострадавших от удара электрического тока.
Электробезопасность
Виды обозначений опасных мест
Существуют различные виды для обозначения тех зон, которые являются небезопасными для присутствия там человека с точки зрения поражения электрическим током. К ним относятся:
- сигнальная разметка;
- напольная разметка;
- знак электроопасности;
- предупреждающие плакаты;
- ограждения;
- разметка оборудования.
Различие между знаками и плакатами
На любых предприятиях существуют определённые ограничения, так или иначе связанные с электроэнергией. Правила охраны труда предписывают устанавливать знаки по электробезопасности в тех местах, где существует опасность поражения электрическим током. При их отсутствии за несчастные случаи на производстве несёт ответственность руководитель организации.
К сведению! Знак Знаки безопасности либо плакаты применяются как дополнительные средства защиты. Некоторые устанавливаются стационарно, но иногда возникает необходимость перемещения предостерегающих табличек по электробезопасности для осуществления, например, ремонта или профилактического осмотра.
Знаки всегда носят постоянный характер. В отличие от них плакаты бывают переносными и постоянными.
Например, при производстве профилактических и опасных работ произошёл несчастный случай, в котором пострадали люди из-за отсутствия информации об опасности. В таких случаях на юридических и должностных лиц налагается ответственность. В зависимости от тяжести происшествия она может быть административной или уголовной.
Виды знаков эл. безопасности по ГОСТ
Существует разделение знаков безопасности на следующие группы:
- запрещающие;
- предупреждающие;
- предписывающие;
- указательные.
Эта классификация установлена ГОСТ 12.4.026-2015.
Запрещающие предполагают полное ограничение на какие-либо действия, которые могут принести вред работникам, находящимся в зоне электроустановок и проводящим там какие-либо действия. Также они запрещают работать или проводить какие-либо манипуляции без средств защиты внутри некоторых помещений и установок.
Запрещающий
Предупреждающие служат для обозначения возможных опасностей не только для здоровья человека, но и для жизни, а также о вредных производственных факторах. Они выполняют следующую задачу: усилить внимание либо предупредить работников и посторонних лиц об объекте, являющемся потенциально опасными. Несоблюдение специальных мер безопасности может привести к непоправимым последствиям, получению тяжёлых увечий, травм либо даже к летальному исходу.
К сведению! Знак «Опасное напряжение» является типичным примером предупреждающего знака. Он носит постоянный характер. Пример переносного плаката: «Испытания — опасно для жизни!».
Обслуживающий персонал издалека должен заметить предупреждающий знак. Иногда для пояснения они дополняют предупреждающими табличками по электробезопасности в виде прямоугольника.
Предупреждающие
В знаках электробезопасности молнией по госту обозначается наличие напряжения в сети. Пример запрещающего плаката: «НЕ ВКЛЮЧАТЬ! Работают люди». Запрещающий плакат имеет форму прямоугольника и подвешивается на ручках и рычагах, подающих напряжение.
Предписывающие нужны для выделения безопасных мест, в которых можно производить ремонт либо профилактику электрооборудования. Их назначением также является указание безопасного прохода к зоне, где проводятся манипуляции. Пример переносного предписывающего плаката: «Работать здесь».
Предписывающие
Цель указательных: показать местонахождение электрооборудования и устройств, в которых требуется строгое соблюдение правил техники безопасности.
Указательный
Важно! Иногда допускается использовать одновременно сразу две таблички: запрещающую и указательную. Тогда второй всегда располагается выше, чем первый.
Таблица наглядно показывает распределение знаков по группам:
| Вид | Цвет | Форма | Смысл |
| Запрещающий | Красный | Круг, перечёркнутый полосой | Запрещение опасных действий с точки зрения электробезопасности |
| Предписывающий | Синий | Круг | Советы и рекомендации для избежания опасных действий |
| Предупреждающий | На жёлтом фоне чёрный символ | Треугольник | Нужно быть внимательным и осторожным, возможна опасность поражения током |
| Пожарная безопасность | Красный | Прямоугольный или квадратный | Указывает на размещение противопожарных средств |
| Указательный | Синий | Информация или указание | |
| Эвакуационный | Зелёный | Проходы и места эвакуации |
Требования к изготовлению
Изготовление вех знаков чётко регламентирует ГОСТ 12.4.026-2001.
- Предупреждающие должны иметь треугольную форму с сигнальным жёлтым цветом. Этот же ГОСТ определяет основу для запрещающих знаков. Основным сигнальным цветом здесь является красный. Предписывающим предопределена круглая форма с синим сигнальным цветом.
- Для изготовления знаков используются диэлектрические материалы. ГОСТ рекомендует применять негорючий пластик ПВХ толщиной от 2 до 4 мм с фотолюминесцентной или светоотражающей основой. Металл допускается использовать только для отдалённых от электроустановок табличек.
- Разрешается распечатать знаки безопасности и пояснительные надписи на плёнке с самоклеящейся основой.
- Допускается наносить маркировку и размещать стационарные электрические знаки безопасности краской с применением трафаретов. В темное время суток вся информация по электрической безопасности должна иметь подсветку.
- Если знаки безопасности объёмные, то качество конструкции должно быть прочным, знак должен надёжно крепиться. Монтаж и демонтаж при техническом обслуживании, ремонте должен быть максимально прост.
- Знаки безопасности в электроустановках, которые предполагается размещать за пределами зданий, должны иметь стойкость к различным атмосферным воздействиям: дождю, снегу, инею, пыли, туману и солнечным лучам.
К сведению! Знак Все размеры знаков рассчитаны с точки зрения читабельности и приведены в ГОСТ 12.4.026-2001.
Где должны располагаться таблички
Догадаться о цели запрещающих указателей несложно. Она лежит в самом названии, указывающем на то, что в данный момент действует ограничение на манипуляции с коммутирующими устройствами (рубильниками, выключателями).
- Вывешенный на подвижных частях знак электробезопасности исключает случайное включение до конца профилактических или ремонтных работ, тем самым он обеспечивает безопасность работающих в электроустановке людей. Если нет элементов коммутации, то плакат вывешивается или закрепляется неподалёку от извлеченных предохранителей. Область применения: электроустановки с напряжением до 1 кВ и выше.
- Предупредительные плакаты размещаются в тех местах, где проводятся испытательные работы в электроустановках с высоким напряжением. Территория, на которой ведутся подобные действия, имеет ограждение, на нем и размещается плакат или соответствующая табличка.
- Знаки безопасности устанавливаются стационарно в электроустановках с напряжением до и выше 1000 В, на электростанциях и подстанциях, на опорах ВЛ. На электростанциях и подстанциях знак вывешивается на входных дверях распредустройств. На опорах высоковольтных линий знаки крепятся на опорах на высоте 2,5-3 м от земли.
К сведению! Знак При осуществлении любых действий в электроустановках и в местах, где существует вероятность поражения электрическим током, чтобы исключить несчастные случаи, нужно устанавливать соответствующие таблички, знаки или плакаты, создаваться которые должны по ГОСТу.
Вывешивание этих предписаний должно осуществляться перед началом опасных работ в зоне видимости для предотвращения гибели людей.
Плакаты и знаки по электробезопасности (виды, значение)
Работа с электричеством всегда сопряжена с определённым риском, ведь человек может получить электротравму не только потому, что он пренебрёг элементарными правилами техники безопасности. Если на электрооборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может легко стать причиной несчастного случая, и роль информационных табличек, листовок, наклеек трудно переоценить. Они необходимы для того чтобы исключить вероятность подачи напряжения на электрооборудование, подвергающееся осмотру или ремонту, и это далеко не единственная область их применения, учитывая видовое разнообразие плакатов, несущих какую-либо информацию.
Классификация информационных плакатов и знаков
Плакаты по электробезопасности, применяемые в электроустановках, используются для информирования персонала, а также людей, кому дорога собственная жизнь.
Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.
По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:
- Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
- Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
- Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
- Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.
Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.
Вспомогательные таблички
Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.
Запрещающие знаки и плакаты
Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:
- Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
- «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
- Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
- Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
- Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.
Предупреждающие знаки и плакаты
Если человек приближается на небезопасное расстояние к токоведущим элементам, то предупреждающие плакаты и знаки по электробезопасности обязательно его об этом известят.
- «Стой! Напряжение». Это предупреждение о том, что человек приближается к токоведущим элементам, находящимся под напряжением. Данный плакат является нестационарным.
- «Не влезай! Убьёт» — знак, хорошо знакомый всем с детства. В качестве дополнительного «украшения» используется череп или молния. Знак указывает на то, что не нужно взбираться вверх по опоре ЛЭП или столбы, так как есть вероятность получения электротравмы. Вариант более печального исхода явственно отображён во второй части надписи.
- Плакат «Испытание. Опасно для жизни!». Если проводятся высоковольтные испытания, то такой плакат непременно вывешивается на ограждении.
- «Осторожно! Электрическое напряжение!» — знак, говорящий о том, что есть вероятность попадания под воздействие электрического тока. Очень часто жёлтый треугольник с чёрной молнией и чёрной каймой можно встретить на оборудовании, машинах, дверях помещений и других поверхностях. Примечательно, что у этой «картинки» есть и второе название – знак «Опасность поражения электрическим током».
Предписывающие знаки
Чтобы чётко указать место проведения работ в электроустановках, а также дать понять, где именно расположены безопасные проходы и подходы, используются предписывающие плакаты:
- «Влезать здесь» — знак, указывающий наиболее безопасный путь подъёма на высоту. Данный плакат может быть представлен в двух вариантах.
- «Работать здесь» — это переносной плакат, позволяющий персоналу доподлинно узнать, где именно находится рабочее место. Знак «Работать здесь» тоже бывает двух видов. Это может быть белый круг на светло-зелёном фоне, внутрь которого помещается надпись, или же белый квадрат с широкой голубой каймой, с соответствующей надписью внутри.
Указывающие знаки и плакаты
Данная категория представлена всего одним «экземпляром», и это – знак заземления. При каких обстоятельствах и для чего вывешивается плакат «Заземлено»? Данный знак устанавливается, когда требуется известить персонал, что на электроустановку запрещается подавать напряжение, поскольку она заземлена. Табличка вывешивается на привод коммутационных устройств, и она может «мирно соседствовать» с запрещающим плакатом, но при этом «Заземлено» всегда имеет приоритет, а оттого вывешивается таким образом, чтобы она оказалась на переднем плане. Знак «Заземлено» представляет собой светло-синий прямоугольник, внутрь которого помещена соответствующая надпись, выполненная белыми буквами.
Требования к изготовлению и эксплуатации знаков электробезопасности
Если нужно «оставить» знак на каменной, железобетонной или деревянной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответствующей надписью, использовать весьма проблематично. Поэтому требуемая надпись – предупреждающая или запрещающая наносится краской через трафарет. На металлические, окрашенные или иные гладкие поверхности может быть наклеена самоклеящаяся табличка.
Чтобы получить всю нужную информацию, касающуюся установки, размеров и формы знаков, необходимо ознакомиться с пунктом 18,5 (приложение 8) ПЭЭС. Габаритные размеры информационных плакатов и знаков могут быть увеличены или уменьшены, но в определённом соотношении к размерам, указанным в ГОСТ. Увеличение/уменьшение кратно двум. Например: 2:1, 4:1 и т.д. Знаки старого образца можно заменять современными аналогами по мере износа.
| Цветографическое изображение | Смысл |
|---|---|
|
форма – треугольник; сигнальный цвет – желтый; смысловое значение — предупреждение о возможной опасности. Осторожность. Внимание. |
|
|
Смысловое значение: пожароопасно. Легковоспламеняющиеся вещества. Используется для привлечения внимания к помещениям с легковоспламеняющимися веществами. На входных дверях, дверцах шкафов, емкостях и т.д.
|
|
|
Смысловое значение: взрывоопасно. Используется для привлечения внимания к взрывоопасным веществам, а также к помещениям и участкам. На входных дверях, стенах помещений, дверцах шкафов и т.д.
|
|
|
Смысловое значение: опасно. Используется в местах хранения, выделения, производства и применения ядовитых веществ.
|
|
|
Смысловое значение: опасно. Едкие и коррозионные вещества. Используется в местах хранения, выделения, производства и применения едких и коррозионных веществ. |
|
|
Смысловое значение: опасно. Радиоактивные вещества или ионизирующее излучение. Используется на дверях помещений, дверцах шкафов и в других местах, где находятся и применяются радиоактивные вещества или имеется ионизирующее излучение. |
|
|
Смысловое значение: опасно. Возможно падение груза. Используется вблизи опасных зон, где размещается подъемно-транспортное оборудование, на строительных площадках, участках, в цехах, мастерских и т.п. |
|
|
Смысловое значение: внимание. Автопогрузчик Используется в помещениях и участках, где проводятся погрузочно-разгрузочные работы. |
|
|
Смысловое значение: опасность поражения электрическим током. Используется на опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов. |
|
|
Смысловое значение: внимание. Опасность (прочие опасности). Используется для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак используется вместе с дополнительным знаком безопасности и с поясняющей надписью. |
|
|
Смысловое значение: опасно. Лазерное излучение. Используется на дверях помещений, оборудовании, приборах и в других местах, где имеется лазерное излучение. |
|
|
Смысловое значение: пожароопасно. Окислитель. Используется на дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя. |
|
|
Смысловое значение: внимание. Электромагнитное поле. Используется на дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля. |
|
|
Смысловое значение: внимание. Магнитное поле. Используется на дверях помещений, оборудовании, приборах и в других местах, где действуют магнитные поля. |
|
|
Смысловое значение: осторожно. Малозаметное препятствие. Используется в местах, где имеются малозаметные препятствия, о которые можно споткнуться. |
|
|
Смысловое значение: осторожно. Возможность падения с высоты. Используется перед входом на опасные участки и в местах, где возможно падение с высоты. |
|
|
Смысловое значение: осторожно. Биологическая опасность (Инфекционные вещества). Используется в местах хранения, производства или применения вредных для здоровья биологических веществ. |
|
|
Смысловое значение: осторожно. Холод. Используется на дверцах холодильников и морозильных камер, компрессорных агрегатах и других холодильных аппаратах. |
|
|
Смысловое значение: осторожно. Вредные для здоровья аллергические (раздражающие) вещества. Используется в местах хранения, производства или применения вредных для здоровья аллергических (раздражающих) веществ. |
|
|
Смысловое значение: газовый баллон. Используется на газовых баллонах, складах и участках хранения и применения сжатых или сжиженных газов. Цвет баллона: черный или белый |
|
|
Смысловое значение: осторожно. Аккумуляторные батареи. Используется в помещениях и на участках изготовления, хранения и применения аккумуляторных батарей. |
|
|
Смысловое значение: осторожно. Режущие валы. Используется на участках работ и оборудовании, имеющем незащищенные режущие валы, например на деревообрабатывающем, дорожном или сельскохозяйственном оборудовании. |
|
|
Смысловое значение: внимание. Опасность зажима. Используется на дверцах турникетов и шлагбаумах.
|
|
|
Смысловое значение: осторожно. Возможно опрокидывание. Используется на дорогах, рампах, складах, участках, где возможно опрокидывание внутризаводского транспорта. |
|
|
Смысловое значение: внимание. Автоматическое включение (запуск) оборудования. Используется на рабочих местах, оборудовании или отдельных узлах оборудования с автоматическим включением. |
|
|
Смысловое значение: осторожно. Горячая поверхность. Используется на рабочих местах и оборудовании, имеющем нагретые поверхности. |
|
|
Смысловое значение: осторожно. Возможно травмирование рук. Используется на оборудовании, узлах оборудования, крышках и дверцах, где возможно получить травму рук. |
|
|
Смысловое значение: осторожно. Скользко. Используется на территории и участках, где имеются скользкие места. |
|
|
Смысловое значение: осторожно. Возможно затягивание между вращающимися элементами. Используется на рабочих местах и оборудовании, имеющем вращающиеся элементы, например, на валковых мельницах. |
|
|
Смысловое значение: осторожно. Сужение проезда (прохода). Используется на территориях, участках, в цехах и складах, где имеются сужения прохода (проезда) или присутствуют выступающие конструкции, затрудняющие проход (проезд). |
выше какого напряжения нужно клеить знак опасное напряжение. Желтый треугольник с молнией стрелкой?
больше 36 походу
Безопасное напряжение ниже 42 вольт, Выше уже опасное.
Как дотянещся, чтобы не оторвали на сувениры.
Ага! И дома тоже возле каждой розетки! Не высасывайте из пальца! 36 Вольт или 37 Вольт или 122,3456 Вольт. . И знак этот называется «Осторожно! Электрическое напряжение». Исполнение-по ГОСТ Р 12.4.026 В электроустановках до и выше 1000 В электростанций и подстанций. Укрепляется на внешней стороне входных дверей РУ (за исключением дверей РУ и ТП, расположенныхв этих устройствах) ; наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В. В населенной местности*. Укрепляется на опорах ВЛ выше 1000 В на высоте 2,5-3 м от земли, при пролётах менее 100 мукрепляется через опору, более 100 м и переходах через дорогу — на каждой опоре. При переходах через дорогу знаки должны быть обращены в сторону дороги, в остальных случаях — сбоку опоры поочередно с правой и левой стороны. Плакаты крепят на металлических и деревянных опорах. Это именно что касается желтого треугольника. Бо есть еще красные, белые и просто черные трафареты на поверхность. «2.18.1. Плакаты и знаки безопасности предназначены: — для запрещения действий с коммутационными аппаратами, при ошибочном включении которых может быть подано напряжение на место работы (запрещающие плакаты) ; — для предупреждения об опасности приближения к токоведущим частям, находящимся под напряжением, и передвижения без средств защиты в ОРУ 330 кВ и выше с напряженностью электрического поля выше допустимой (предупреждающие знаки и плакаты) ; — для разрешения конкретных действий только при выполнении определенных требований безопасности (предписывающие плакаты) ; — для указания местонахождения различных объектов и устройств (указательный плакат) . 2.18.2. Плакаты и знаки безопасности должны изготавливаться в соответствии с требованиями государственного стандарта. 2.18.3. По характеру применения плакаты могут быть постоянными и переносными, а знаки — постоянными. Постоянные плакаты и знаки рекомендуется изготавливать из электроизоляционных материалов, а знаки на бетонные и металлические поверхности наносить красками с помощью трафаретов. Переносные плакаты следует изготавливать только из электроизоляционных материалов. Применение постоянных плакатов и знаков из металла допускается только вдали от токоведущих частей. » Вольный Ветер! Попутал, брателло! Там восклицательный знак ставится!
На схемах этим знаком помечают не напряжение а детали, которые не подлежат замене на другие аналогичные, только эта марка….
Плакат «Высокое напряжение. Опасно для жизни»
Этот знак (код SES 16) предупреждает о том, что здесь присутствует высокое напряжение, представляющее угрозу для жизни.
