Онлайн калькулятор расчета параллельного соединения резисторов

Соединение резисторов, при котором одноименные выводы каждого из элементов собираются в одну точку, называется параллельным. При этом ко всем резисторам подводится один и тот же потенциал, но величина тока через каждый из них будет отличаться. Для составления схем или при замене резисторов в уже существующих цепях важно знать их суммарное сопротивление, как показано на рисунке:

Параллельное соединение резисторов

Данный калькулятор позволяет рассчитать суммарное сопротивление параллельно соединенных резисторов с любым количеством элементов.

Для этого вам необходимо:

• Указать в графе «количество резисторов» их число, в нашем примере их три;
• После того, как вы укажите количество элементов, в поле ниже появится три окошка для ввода значения сопротивления каждого из элементов, к примеру, у вас резисторы сопротивлением 20, 30 и 60 Ом;
• Далее нажмите кнопку «рассчитать» и в окошке «параллельное сопротивление в цепи» вы получите значение сопротивления в 10 Ом.

Чтобы рассчитать другую цепь или при подборе других элементов, нажмите кнопку «сбросить», чтобы обнулить значение параллельно включенных элементов калькулятора.

Для расчета суммарного сопротивления калькулятором используется такое соотношение:

Где,

• R_сум — суммарное сопротивление параллельно соединенных элементов
• R₁ — сопротивление первого резистора;
• R₂ — сопротивление второго резистора;
• R₃ — сопротивление третьего резистора;
• R_n — сопротивление n-ого элемента.

Таким образом, в рассматриваемом примере параллельно включены три резистора, поэтому формула для определения суммарного сопротивления будет иметь такой вид:

Чтобы выразить величину суммарного сопротивления необходимо умножить обе половины уравнения на произведение сопротивлений всех трех резисторов. После этого перенести составляющие элементы по правилу пропорции и получить значение сопротивления:

Как видите, расчет параллельного сопротивления резисторов вручную требует немалых усилий, поэтому куда проще его сделать на нашем онлайн калькуляторе.

Обратите внимание, при наличии элементов с сопротивлением в разной размерности Ом, кОм, МОм, их необходимо привести к одной величине, прежде чем производить расчет. К примеру,  в Ом и указывать в поле калькулятора для расчета параллельного соединения резисторов значение непосредственно в Омах.

Калькулятор параллельных сопротивлений • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Калькулятор определяет сопротивление нескольких параллельно соединенных резисторов.

Пример. Рассчитать эквивалентное сопротивление двух резисторов 20 Ом and 30 Ом, соединенных параллельно.

Входные данные

Добавить резистор

Выходные данные

Эквивалентное сопротивление

R ом (Ом)

Введите величины сопротивлений в поля R₁, R₂ и т.д., добавляя при необходимости нужное количество полей для ввода, выберите единицы сопротивления в миллиомах (мОм), омах (Ом), килоомах (кОм) или мегаомах (МОм) и нажмите кнопку Рассчитать.

1 мОм = 0,001 Ом. 1 кОм = 1 000 = 10³ Ом. 1 МОм = 1 000 000 = 10⁶ Ом.

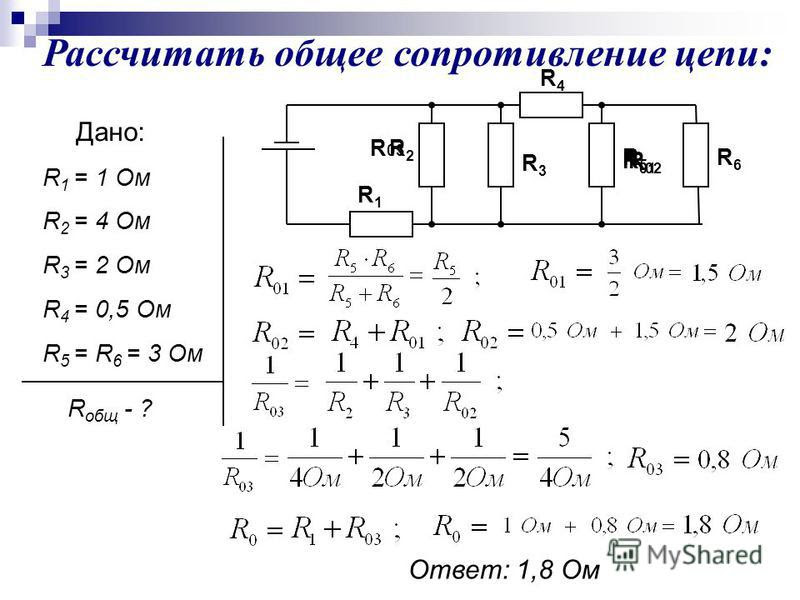

Эквивалентное сопротивление R_eq группы параллельно соединенных резисторов является величиной, обратной сумме величин, обратно пропорциональных сопротивлениям этих резисторов.

или

Иными словами, проводимость G параллельно соединенных резисторов равна сумме проводимостей этих резисторов:

Эта формула для R_eq и используется в данном калькуляторе для расчетов. Например, общее сопротивление трех резисторов 10, 15 и 20 ом, соединенных параллельно, равно 4.62 Ом:

Если параллельно соединены только два резистора, формула упрощается:

или

Если имеется n соединенных параллельно одинаковых резисторов R, то их эквивалентное сопротивление будет равно

Отметим, что общее сопротивление группы из любого количества соединенных параллельно резисторов всегда будет меньше, чем наименьшее сопротивление резистора в группе и добавление нового резистора всегда приведет к уменьшению эквивалентного сопротивления.

Отметим также, что все резисторы, соединенные параллельно находятся под одним и тем же напряжением. Однако токи, протекающие через отдельные резисторы, отличаются и зависят от их сопротивления. Общий ток через группу резисторов равен сумме токов в отдельных резисторах.

При соединении нескольких резисторов параллельно всегда нужно учитывать их допуски и рассеиваемую мощность.

Различные постоянные и переменные резисторы

Примеры применения параллельного соединения резисторов

Одним из примеров параллельного соединения резисторов является шунт в приборе для измерения токов, которые слишком велики для того, чтобы быть напрямую измеренными прибором, предназначенным для измерения небольших токов или напряжений. Для измерения тока параллельно гальванометру или электронному прибору, измеряющему напряжение, подключается резистор с очень маленьким точно известным сопротивлением, изготовленный из материала со стабильными характеристиками. Этот резистор называется шунтом. Измеряемый ток протекает через шунт. В результате на нем падает небольшое напряжение, которое и измеряется вольтметром. Поскольку падение напряжения пропорционально току, протекающему через шунт с известным и точным сопротивлением, вольтметр, подключенный параллельно шунту, можно проградуировать непосредственно в единицах тока (амперах).

Установленный в мультиметре шунт для измерения ток до 20 ампер. Отметим, что если этим мультиметром измеряется большой ток непрерывно более 10 секунд, шунт перегреется и его сопротивление изменится, что приведет к ошибке измерения

Параллельные и последовательные схемы часто используются для получения точного сопротивления или если резистора с требуемым сопротивлением нет или он слишком дорог, если его приобретать в небольших количествах для массового производства. Например, если устройство содержит много резисторов по 20 кОм и необходим только один резистор 10 кОм. Конечно, несложно найти резистор на 10 кОм. Однако для массового производства иногда бывает лучше поставить два резистора на 20 кОм параллельно, чтобы получить необходимые 10 кОм. Это приведет к снижению себестоимости печатной платы, так как будет снижена оптовая цена компонентов, а также стоимость монтажа, так как будет уменьшено количество типоразмеров элементов, которые должен установить на плату автомат установки компонентов.

Резисторы поверхностного монтажа на печатной плате

Расчет резистора для светодиода, калькулятор расчёта сопротивления

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Содержание

• 1. Онлайн калькулятор
• 2. Основные параметры
• 3. Особенности дешёвых ЛЕД

Онлайн калькулятор

Предварительно составьте схему подключения, чтобы избежать ошибок в расчётах. Онлайн калькулятор покажет вам точное сопротивление  в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла.  Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры

Отличие характеристик кристаллов для дешевых ЛЕД

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми.  Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло.  Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB  диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от  10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа  и зависит от назначения:

• цвета синий, красный, зелёный, желтый;
• трёхцветный RGB;
• четырёхцветный RGBW;
• двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели  SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Китайские светодиодные лампы кукурузы

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои  светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло.  Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Онлайн калькулятор расчета резистора светодиода




---



Не смотря на то, что всевозможные светодиоды сегодня используются практически во всех сферах жизни человека, среднестатистический потребитель, как правило, не задумывается о том, как и по каким законам они работают. И если такой человек сталкивается, к примеру, с необходимостью организации светодиодного освещения,  у него возникает множество проблем и вопросов. И одним из наиболее распространенных вопросов является «что такое резисторы и зачем они нужны светодиоду?». Попробуем на этот вопрос ответить.

Резистор представляет собой элемент электрической сети, отличающийся пассивностью, который, в идеальном варианте, характеризуется исключительно своим сопротивлением электрическому току (то есть, в любой момент времени для него должен выполняться закон Ома). Основное назначение резистора – оказание активного сопротивления электрическому току, и сегодня такие элементы широко используются в организации искусственного освещения.

Теперь поговорим о том, зачем резистор необходим непосредственно светодиоду.

Многие из нас знают, что обыкновенная стандартная лампочка горит, если ее подключить напрямую к некоторому источнику питания. Она успешно функционирует и сгорает только в том случае, если из-за переизбытка напряжения происходит перегрев нити накала. Однако практически никто при этом не задумывается, что в данном случае лампочка сама выполняет роль резистора – ток через нее проходит с трудом, и тем легче ему преодолеть это препятствие, чем выше напряжение. И конечно, приравнивать такой сложный полупроводниковый прибор, как светодиод, к обыкновенной лампе накаливания никак невозможно.

Важно учитывать, что светодиод представляет собой токовый прибор, который, грубо говоря, в процессе работы выбирает для себя напряжение, а не силу тока. Таким образом, если светодиод, к примеру, выбирает напряжение 1,8V, а на него подается 1,9V, то он, скорее всего, сгорит (если, конечно, не сможет понизить напряжение источника до нужного ему значения). И для того чтобы этого не произошло, нужен резистор. Он стабилизирует используемый источник питания, чтобы его напряжение не испортило светодиод.

В связи с этим чрезвычайно важно разобраться, какой именно резистор необходим для того или иного светодиода, и нужно ли для каждого светодиода использовать отдельный резистор. Здесь немаловажно учитывать схему соединения, а также количество используемых светодиодов. Если речь идет, к примеру, о последовательной цепочке светодиодов, в которой они расположены друг за другом, то поскольку электрический ток в каждой точке данной цепи протекает один и тот же, для этих светодиодов будет достаточно только одного резистора с правильно рассчитанным сопротивлением.

Но если мы говорим о параллельном включении светодиодов, здесь каждый из них должен обладать собственным резистором, поскольку в противном случае все напряжение потянет так называемый «лимитирующий» светодиод (тот, которому напряжение нужно наименьшее). Он быстро перегорит, и теперь напряжение перейдет к следующему светодиоду, который также выйдет из строя. Это недопустимо, а значит, для параллельно подключенных светодиодов просто необходимо использовать достаточное количество правильно подобранных резисторов.

Теперь поговорим о том, как нужно осуществлять расчет сопротивления резистора, предназначенного для того или иного светодиода. Чаще всего осуществляется такой расчет с помощью специальных калькуляторов. И именно такой высокоэффективный онлайн калькулятор мы предлагаем нашим клиентам. Данный калькулятор позволяет рассчитать значение сопротивления и мощности резистора в цепи светодиодов. Для того чтобы рассчитать необходимое значение, вам следует ввести напряжение питания светодиода, номинальное напряжение светодиода, номинальный ток и выбрать схему соединения и количество светодиодов.

Благодаря нашему калькулятору, вы сможете быстро получить достаточно точные сведения, способные оказать гарантированную помощь в организации искусственного освещения.

Кроме того, приступая к процессу расчета сопротивления резистора, необходимо учитывать несколько важных моментов. Во-первых, помните, что на светодиодах, как правило, пишут не напряжение питания, а напряжение падения (то есть то, которое они выбирают для себя), да и оно указывается приблизительно. Используется это число исключительно для определения минимального напряжения или для расчета резистора питания. То есть напряжение падения светодиода нужно отнимать от напряжения его питания, и мы получим напряжение на резисторе.

Ток же, протекающий через него, рассчитывается обычно делением оставшегося на резисторе напряжения на его сопротивление. Ну а для расчета сопротивления данного резистора, соответственно, оставшееся напряжение делится на ту величину тока, которая нам нужна. Человеку, далекому от электрики и физики, самостоятельно сделать расчеты практически невозможно. Поэтому вы еще раз можете оценить удобство и функциональность нашего онлайн калькулятора, который с легкостью выполнит подобную работу за вас.

Расчет резисторов для светодиодов и его сопротивление

Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение.

Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток. В этом моменте часто проблемы. Они чувствительны к большим скачкам тока, которые наблюдаются при включении.

Для защиты от таких скачков, в цепь включают специально подобранные резисторы.

Резисторы по праву считаются самыми распространенными радиоэлементами. Главная их характеристика состоит в сопротивлении, в двух словах, они препятствуют протеканию электрического тока.

Резисторы считаются пассивными элементами электрической цепи. Они могут быть постоянными, т. е. такими сопротивлениями, у которых протекание тока остается неизменным. И переменными, где величину сопротивления можно регулировать от 0 до его максимального значения. Их используют как токоограничительные элементы, делители напряжения, шунты для измерительных приборов, и тому подобное.

Основной параметр резистора – это его сопротивление. Сопротивление – это его свойство препятствовать протеканию электрического тока. Измеряемой характеристикой величины сопротивления есть Ом.

Расчет сопротивления для светодиодов

Как произвести расчет:

Для провидения расчета понадобится знать точные параметры светодиода и источника напряжения. Их можно прочитать в паспортных данных, или найти в интернете. По источнику питания нам понадобятся данные выходного напряжения.

По светодиоду, его номинальное напряжение и рабочий ток.

Возьмем, к примеру, простейшую схему на рисунке выше. У нас источник питания Uи = 12В, напряжение на светодиоде Uvd= 2В, номинальный рабочий ток светодиода будет Ivd = 0,02А, в справочнике эта величина может быть показана как 2мА.

Найдем падения напряжения на резисторе.

Для этого, отнимем от напряжения источника питания, падения на светодиоде:

• Ur= Uи – Uvd = 12 – 2 = 10В;

У нас выходит падение напряжения на резисторе 10 вольт.

Используя формулу закона Ома, найдем величину необходимого сопротивления цепи:

• R=U/I = 10/0.02 = 500 Ом.

Подставив в формулу значение напряжения и тока, мы получили величину сопротивления. После этого, находим по справочным таблицам, ближайшее стандартное значение. Если нет точного значения, лучше взять с небольшим запасом в большую сторону.

Расчет онлайн

Для расчета на онлайн-калькуляторе понадобятся все те же данные, что и для расчетов в ручном режиме. Это: напряжение источника питания, номинальный прямой ток и напряжение, количество светодиодов, и их схема подключения.

Ниже приведены ссылки на несколько источников с онлайн-калькуляторами:

1. http://forum220. ru/calc-res-led.php. На странице этого калькулятора вам подскажут, как можно найти номинальное прямое напряжение светодиода по цвету его света, если данные об этом отсутствуют.
2. http://cxem.net/calc/ledcalc.php. Этот калькулятор не только рассчитает вам значения сопротивления, но и предложит схему подключения. Это будет удобно в случае большого количества светодиодов.
3. http://h-t-f.ru/calk/online-calculator-for-resistor-leds. Калькулятор учитывает особенности соединения.

Принцип работы и область применения

Резисторы разной мощности

Принцип работы резистора построен на рассеивании мощности. Номинальной мощностью рассеивания является та мощность, которую резистор может рассеять не повреждаясь. Единица мощности – ватты.

Рассматривая роль резистора с точки зрения электротехники, мощность можно определить по формуле: Р=I ² * R, где P – мощность, I – значение силы тока, R – сопротивление резистора.

Резисторы являются важными элементами электрической цепи, главная их функция – это сопротивление протеканию электрического тока. Этим он способствует стабилизации и ограничении силы тока протекающей по цепи. Его часто используют в качестве балластного резистора, чтобы иметь возможность регулировать напряжение в цепи.

Резисторы, в том числе балластные, используются для поглощения некоторой части напряжения, выравнивают силы тока в различных участках цепи. Тем самым, они поддерживают стабильность напряжения.

Этот принцип используют в резисторах для светодиодов. Светодиоды чувствительны к большим скачкам тока, которые могут возникнуть при их включении, они могут привести их негодность. Включенный последовательно с ним токоограничивающий резистор, уменьшит ток до приемлемой величины.

Подключение и пайка

Светодиоды – это полупроводниковые приборы, при их подключении необходимо соблюдать полярность. При неправильном подключении они работать не будут, и довольно часто выходят со строя.

Анод имеет полярность +, катод соответственно -. Обычно, ножка катода немного меньше по длине. Часто, катод можно опознать по более толстой ножке внутри прибора. В любом случае, данные по контактам можно найти в справочной литературе.

Диоды также боятся перегрева во время пайки. Для пайки нельзя использовать мощные паяльники, лучше использовать приборы мощностью до 100 Вт.

Также, можно в качестве вспомогательных средств для охлаждения использовать пинцет. Он отведет часть тепла. Вместо пинцета, можно использовать и другие металлические инструменты.

Паяльник перед пайкой надо разогреть до его максимальной температуры. Было бы хорошо, чтобы его температура была в пределах 250-280 градусов Цельсия.

Сам процесс пайки одной ножки не должен превышать 4-5 секунд. При этом времени, прибор не успеет перегреться.

При монтаже светодиода на месте установки, старайтесь, чтобы контакты ближе к корпусу, оставались параллельны, как при выходе из производства. Изгибайте контакты небольшими радиусами, уступив подальше от корпуса. Собирайте их на твердом плоском материале. Предварительно, подготовьте отверстия для ножек светодиодов с помощью дрели.

Подбирая источник питания, следует помнить: чем больше разница рабочего напряжения светодиода и источника питания, тем меньше они будут подвержены влиянию скачков напряжения блока питания. Не забывайте устанавливать предохранители.

Если у вас безвыходные SMD светодиоды, у них вместо ножек для пайки контактные площадки. Эти площадки расположены на нижней части их корпуса. Паяют их маломощными паяльниками не более 15 ВТ.

Часто, для этой работы применяют специальное жало. Оно имеет разветвление на рабочем конце. Народные умельцы вместо специального жала наматывают тонкий медный провод на стандартное жало. Оптимальный диаметр такого провода 1 мм.

Легче всего проверить светодиоды с помощью тестера. Проверяется он как обычный диод. Его надо включить в прямом положении, чтобы между анодом и катодом пошло положительное напряжение. Многие современные цифровые приборы имеют встроенную возможность проверки диодов. Главное при проверке – соблюдать полярность.

Статья была полезна?

0,00 (оценок: 0)

Онлайн расчёт сопротивлений проводов. Площадь сечения проводов от мощности.

На первый взгляд может показаться, что эта статья из рублики «Электрику на заметку».
С одной стороны, а почему бы и нет, с другой — так ведь и нам, пытливым электронщикам, иногда нужно рассчитать сопротивление обмотки катушки индуктивности, или самодельного нихромового резистора, да и чего уж там греха таить — акустического кабеля для высококачественной звуковоспроизводящей аппаратуры.

Формула тут совсем простая R = p*l/S, где l и S соответственно длина и площадь сечения проводника, а p — удельное сопротивление материала, поэтому расчёты эти можно провести самостоятельно, вооружившись калькулятором и Ля-минорной мыслью, что все собранные данные надо привести к системе СИ.

Ну а для нормальных пацанов, решивших сберечь своё время и не нервничать по пустякам, нарисуем незамысловатую таблицу.

ТАБЛИЦА ДЛЯ РАСЧЁТА СОПРОТИВЛЕНИЯ ПРОВОДНИКА

Страница получилась сиротливой, поэтому помещу-ка я сюда таблицу для желающих связать своё время с прокладкой электропроводки, подключить мощный источник энергопотребления, либо просто посмотреть в глаза электрику Василию и, «похлёбывая из котелка» задать справедливый вопрос: «А почему, собственно? Может разорить меня решил? Зачем мне тут четыре квадрата из бескислородной меди для двух лампочек и холодильника? Из-за чего, собственно?»

И расчёты эти мы с вами сделаем не от вольного и, даже не в соответствии с народной мудростью, гласящей, что «необходимая площадь сечения провода равна максимальному току, делённому на 10», а в строгом соответствии нормативными документами Минэнерго России по правилам устройства электроустановок.
Правила эти игнорируют провода, сечением, меньшим 1,5 мм². Проигнорирую их и я, а за компанию и алюминиевые, в силу их вопиющей архаичности.
Итак.

РАСЧЁТ ПЛОЩАДИ СЕЧЕНИЯ ПРОВОДОВ В ЗАВИСИМОСТИ ОТ МОЩНОСТИ НАГРУЗКИ

Потери в проводниках возникают из-за ненулевого значения их сопротивления, зависящего от длины провода.
Значения мощности этих потерь, выделяемых в виде тепла в окружающее пространство, приведены в таблице.
В итоге к потребителю энергии на другом конце провода напряжение доходит в несколько урезанном виде — меньшим, чем оно было у источника. Из таблицы видно, что к примеру, при напряжении в сети 220 В и 100 метровой длине провода, сечением 1,5мм², напряжение на нагрузке, потребляющей 4 кВт, окажется не 220, а 199 В.
Хорошо, это или плохо?
Для каких-то приборов — безразлично, какие-то работать будут, но при пониженной мощности, а какие-то взбрыкнут и пошлют Вас к едрене фене вместе с вашими длинными проводами и умными таблицами.
Поэтому Минэнерго — минэнергой, а собственная голова не повредит ни при каких обстоятельствах. Если ситуация складывается подобным примеру образом — прямая дорога к выбору проводов, большего сечения.



Онлайн калькулятор — расчет резистора для светодиода

Онлайн калькулятор — расчет резистора для светодиода — достаточно востребованная тема. Я сам, являясь лентяем, люблю пользоваться калькуляторами, дабы сократить время на разбор формул и дальнейшие подсчеты, если уже «все сделали за меня».

Мы подготовили для Вас ряд онлайн калькуляторов, которые помогут Вам в дальнейшем понимании светодиодных тем.

Ранее мы рассматривали в статье «расчет резистора» методы расчета данного параметра при различных соединениях светодиодов: последовательном, параллельном, параллельно-последовательном  соединениях. И сейчас представляем Вашему вниманию онлайн калькулятор для расчета резистора светодиода, с помощью которого можно подобрать сопротивление и мощность резистора для одного светодиода. Для этого Вам стоит просто правильно заполнить необходимые поля.

Ниже калькулятора можно будет прочитать краткую теорию, как он устроен.

Принимаем конструктивную критику, по любому калькулятору. Сделаем любой на светодиодную тематику, если он нужен, но его нет на нашем сайте. Поправим существующие.

Мы рассмотрели самый простой расчет резистора для светодиода. Но можно расширить наши «хотелки» и поэтому мы сделали еще один калькулятор, неразрывно связанный с этой темой — калькулятор расчета КПД схемы светодиода с ограничительным светодиодом. И наиболее полный — с расчетом тока источника питания.
Работа онлайн калькулятора для расчета резистора светодиода. Теория
Калькулятор работает исключительно на основе закона Ома:
U=I*R
R=U/I где,
R — сопротивление — Ом
U — напряжение — В
I — ток- А
Сейчас посмотрим, как происходит вычисление необходимых параметров:
Предположим, что нам необходим источник для питания светодиодов — 9В.
Падение напряжения светодиода — 1,3В и потребляемым током — 20 мА
Первое, преобразуем мА (потребляемый ток светодиодом) в А: 20/1000=0,02 А
Сопротивление резистора составит:
Чтобы рассчитать резистор нам необходимо преобразовать миллиамперы в амперы:
20 мА=0,02 А.
R=7,7/0.02=385 Ом
На сопротивление рассеивается 7,7 В (9-1,3)
Посчитаем мощность сопротивления:
P=U*I
P=7,7*0.02 A=0.154 Вт
Следовательно, нам необходим резистор со следующими параметрами: R=385 Ом и Р=0,154 Вт.
В принципе, именно такой расчет — самый простой. Однако он может вызвать большое количество вопросов у начинающих. Если у Вас остались какие-то вопросы, то милости просим в «комментарии», проведем дискуссию.
Калькулятор резисторов
 Ниже приведены инструменты для расчета значения сопротивления и допусков на основе цветовой кодировки резисторов, общего сопротивления группы резисторов, включенных параллельно или последовательно, и сопротивления проводника в зависимости от размера и проводимости.
 Калькулятор цветового кода резистора
 Используйте этот калькулятор, чтобы узнать значение сопротивления и допуск на основе цветовой кодировки резистора.
 Вычислитель параллельных резисторов
 Введите все значения сопротивления параллельно, разделив их запятой «,» и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.

 Последовательный калькулятор резисторов Введите все значения сопротивления последовательно, разделенные запятой «,» и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.

 Сопротивление проводника
 Используйте следующее для расчета сопротивления проводника. В этом калькуляторе предполагается, что проводник круглый.
 Калькулятор закона Омса
 Цветовой код резистора
 Электронный цветовой код — это код, который используется для указания номинальных характеристик определенных электрических компонентов, например сопротивления резистора в Ом. Электронные цветовые коды также используются для оценки конденсаторов, катушек индуктивности, диодов и других электронных компонентов, но чаще всего используются для резисторов. Калькулятор рассчитывает только резисторы.
  Как работает цветовое кодирование:
 Цветовая кодировка резисторов является международным стандартом, определенным в IEC 60062. Цветовая кодировка резистора, показанная в таблице ниже, включает различные цвета, которые представляют значащие числа, множитель, допуск, надежность и температурный коэффициент.К какому из них относится цвет, зависит от положения цветовой полосы на резисторе. В типичном четырехполосном резисторе существует интервал между третьей и четвертой полосами, чтобы указать, как следует считывать показания резистора (слева направо, причем одинокая полоса после промежутка является самой правой полосой). В объяснении ниже будет использоваться четырехполосный резистор (конкретно показанный ниже). Другие возможные варианты резистора будут описаны позже.
  Составляющая значащей цифры:
 В типичном четырехполосном резисторе первая и вторая полосы представляют собой значащие цифры.Для этого примера обратитесь к рисунку выше с зеленой, красной, синей и золотой полосой. В таблице, приведенной ниже, зеленая полоса представляет собой цифру 5, а красная полоса — 2.
  Множитель:
 Третья синяя полоса — множитель. Таким образом, используя таблицу, множитель равен 1 000 000. Этот множитель умножается на значащие числа, определенные из предыдущих диапазонов, в данном случае 52, в результате получается значение 52 000 000 Ом или 52 МОм.
  Допуск:
 Четвертая полоса присутствует не всегда, но когда она есть, представляет собой допуск.Это процентное значение, на которое может изменяться номинал резистора. Золотая полоса в этом примере указывает на допуск ± 5%, который может быть представлен буквой J. Это означает, что значение 52 МОм может изменяться до 5% в любом направлении, поэтому номинал резистора составляет 49,4 МОм — 54,6 МОм.
  Надежность, температурный коэффициент и другие вариации:
 Кодированные компоненты имеют как минимум три полосы: две полосы значащих цифр и множитель, но есть и другие возможные варианты.Например, компоненты, изготовленные в соответствии с военными спецификациями, обычно представляют собой четырехполосные резисторы, которые могут иметь пятую полосу, которая указывает на надежность резистора с точки зрения процента отказов на 1000 часов работы. Также возможно иметь полосу 5  th , которая представляет собой температурный коэффициент, который показывает изменение сопротивления компонента в зависимости от температуры окружающей среды в единицах ppm / K.
 Чаще встречаются пятиполосные резисторы, которые более точны из-за полосы третьей значащей цифры.Это смещает положение множителя и диапазона допуска на позицию 4 -го  и 5 -го  по сравнению с типичным четырехполосным резистором.
 На самом точном из резисторов может присутствовать полоса 6  th . Первые три полосы будут значительными диапазонами цифр, 4 -й  — множителем, 5 -й  — допуском, а 6 -й  — коэффициентом надежности или температурного коэффициента. Возможны и другие варианты, но это одни из наиболее распространенных конфигураций.
 Цвет
 1  st , 2  и , 3  rd
 Band Значимые цифры
 Множитель
 Допуск
 Температурный коэффициент
 Черный
 0
 × 1
 250 частей на миллион / К (ед.)
 Коричневый
 1
 × 10
 ± 1% (F)
100 частей на миллион / K (S)
 Красный
 2
 × 100
 ± 2% (г)
 50 частей на миллион / K (R)
 Апельсин
 3
 × 1 К
 ± 0. 05% (Вт)
 15 частей на миллион / K (P)
 Желтый
 4
 × 10 К
 ± 0,02% (П)
 25 частей на миллион / К (Q)
 Зеленый
 5
 × 100 К
 ± 0,5% (D)
 20 частей на миллион / K (Z)
 Синий
 6
 × 1М
 ± 0.25% (С)
 10 частей на миллион / K (Z)
 Фиолетовый
 7
 × 10М
 ± 0,1% (В)
 5 частей на миллион / K (M)
 Серый
 8
 × 100М
 ± 0,01% (л)
 1 частей на миллион / К (К)
 Белый
 9
 × 1 г
 Золото
 × 0. 1
 ± 5% (Дж)
 Серебро
 × 0,01
 ± 10% (К)
 Нет
 ± 20% (М)
 Резисторы — это элементы схемы, которые придают электрическое сопротивление. Хотя схемы могут быть очень сложными, и существует много различных способов размещения резисторов в цепи, резисторы в сложных схемах обычно могут быть разбиты и классифицированы как подключенные последовательно или параллельно.
 Резистор параллельно:
 Общее сопротивление резисторов, включенных параллельно, равно обратной сумме обратных величин каждого отдельного резистора. Обратитесь к уравнению ниже для пояснения:
 R  итого  =
 1
 +
 +
 + . .. +

 Последовательный резистор:
 Общее сопротивление последовательно включенных резисторов — это просто сумма сопротивлений каждого резистора.Обратитесь к уравнению ниже для пояснения:
 R  всего  = R  1  + R  2  + R  3  … + R  n

 Сопротивление проводника:
 Где:
 L — длина проводника
 A — площадь поперечного сечения проводника
 C — проводимость материала
 Калькулятор цветовой кодировки резисторов
 — 3-, 4- и 5-полосные резисторы
 Калькулятор цветового кода резистора
 Калькулятор выше отобразит значение  , допуск   и выполнит простую проверку, чтобы убедиться, что рассчитанное сопротивление соответствует одному из стандартных значений EIA.Выберите  первые 3 или 4 полосы  для резисторов 20%, 10% или 5% и  все 5 полос  для прецизионных (2% или меньше) 5-полосных резисторов. Наведите указатель на значение мин. и макс. значения диапазона.
 Если вы хотите узнать цветовые полосы для значения, используйте инструмент слева. Введите значение, выберите множитель (Ω, K или M), желаемую точность и нажмите «Display resistor» или ENTER. Вы также можете ввести значения резистора в сокращенном виде  , например 1k5, 4M7 или 100R.
 Значения резисторов для декад, соответствующих стандарту EIA:
  Серия E6:  (допуск 20%)
  10, 15, 22, 33, 47, 68
  Серия E12:  (допуск 10%)
  10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
  Серия E24:  (допуск 5%)
  10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91
  Серия E48:  (допуск 2%)
  100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953
  Серия E96:  (допуск 1%)
  100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154 , 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280 , 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511 , 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931 , 959, 976
  Серия E192:  (0. 5, 0,25, 0,1 и 0,05%)
  100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976 , 988

 Часто задаваемые вопросы
 У меня резистор 6-полосный.
 Как я могу рассчитать его стоимость?
 Введите первые пять цветов. Резисторы с 6 полосами — это в основном 5-полосные резисторы с дополнительным кольцом, указывающим надежность   или температурный коэффициент  .
 Резистор всего 3 полосы
 Вам не нужно вводить 4-ю полосу, так как резисторы 20% не имеют кольца допуска. Они будут рассчитаны с использованием правила четырех диапазонов (цифра, цифра, множитель).
 Примеры:
 Красный, красный, коричневый — резистор 220 Ом, 20%.
 Коричневый, черный, оранжевый — резистор 10 кОм, 20%
 Какая группа первая?
 Короткий ответ: вы узнаете это по опыту! Но есть некоторые правила, которым вы можете следовать:
 1.) На некоторых резисторах цветные полосы сгруппированы вместе и / или близко к одному концу. Держите резистор с плотно сгруппированными полосами слева от вас и считайте резистор слева направо.
 2.) С резисторами 5% и 10% процедура проста: удерживайте резистор серебряной или золотой полосой вправо и считайте показания резистора слева направо.
 3.) Первая полоса не может быть серебряной или золотой, поэтому, если вы держите такой резистор, вы сразу поймете, с чего начать.Кроме того, 3-й цвет для 4-полосных резисторов будет синим (10  6 ) или менее, а 4-й цвет для 5-полосных резисторов будет зеленым (10  5 ) или менее, поскольку значения базового резистора варьируются от 0,1 Ом до 10 МОм.
 Что произойдет, если я начну читать не с того конца?
 Вы всегда должны пытаться определить значение, а затем сверять свой результат с таблицей значений резистора, чтобы увидеть, указано ли оно там. Если это не так, попробуйте прочитать его еще раз, начиная с другого конца, и проверьте еще раз.Это необходимый шаг, особенно с пяти- и шестиполосными металлопленочными резисторами.
 Наш калькулятор цветового кода выполняет эту проверку автоматически, и, если результат не является стандартным, отобразится небольшая подсказка. Предупреждения предназначены только для вашей информации и не всегда означают, что резистор был прочитан неправильно — см. Примечания ниже.

 Банкноты
 1.) Цветовой код резистора и предпочтительные значения EIA являются международно признанными стандартами, но у некоторых производителей есть свои собственные методы работы.Например, многие производители резисторов делают каждое значение в списке E24 с допуском 1% и 2%, хотя такая практика не имеет математического смысла.
 2.) Хотя программа была тщательно протестирована, в ней все же может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать своего старого надежного друга — мультиметр — для перепроверки критически важных компонентов.

 Примеры
 3 диапазона:
 Желтый, фиолетовый, черный -> 47 Ом 20%
 Оранжевый, оранжевый, коричневый -> 330 Ом 20%
 Коричневый, черный, красный -> 1k 20%
 4 диапазона:
 Зеленый, синий, красный, золотой -> 5.6кОм 5%
 Красный, желтый, оранжевый, золотой -> 24кОм 5%
 Синий, серый, желтый, серебристый -> 680k 10%
 Еще примеры цветовой маркировки 4-х полосных резисторов: серии E12 и E24.
 5 полос:
 Красный, желтый, оранжевый, черный, коричневый -> 243 Ом, 5-полосный резистор с точностью 1%
 Желтый, фиолетовый, золотой, золотой, желтый -> 4,7 Ом, 5% — этот резистор рассчитан по 4-полосному правилу (желтая полоса игнорируется).
 Оранжевый, черный, черный, коричневый, коричневый -> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают каждое значение из серии E24 с допуском 1%!
 Подробнее: Примеры цветовой маркировки 5-полосных резисторов серии E48 (2%).
 6 полос:
 Красный, красный, коричневый, коричневый, коричневый, красный -> 2,21k, 1% 50 ppm / ° C
 Белый, черный, белый, коричневый, красный, красный -> 9,09 К, 2% 50 частей на миллион / ° C
 — не вводите последнюю полосу (красный в двух примерах выше)
  Хобби Электроника ->
Таблица цветовых кодов резисторов ->  Калькулятор цветового кода резистора
 Калькулятор цветового кода резистора
 Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос. Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.
 Как пользоваться?
 Чтобы использовать калькулятор, выполните следующие простые шаги:
 Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
 Для каждого диапазона выберите соответствующий цвет в столбце таблицы с указанием номера диапазона.
 Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.
 Цветовая маркировка резистора
 Цветовая кодировка — это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются потому, что их можно легко и дешево напечатать на небольшом электронном компоненте. Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.
 Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора.Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.
 Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.
 Чтение цветовых кодов
 Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо.Направление чтения не всегда понятно. Чтобы различить направление чтения, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр. Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.
 В трехполосном резисторе первые две полосы представляют первые две значащие цифры, за которыми следует одна полоса для множителя.Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.
 В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель. Четвертая полоса представляет собой допуск.
 В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.
 В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).
 Допуск
 Допуск — это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением. Это связано с производственным процессом и выражается в процентах от предпочтительного значения
 Расчет
 Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.
 Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото
 Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше;  75 .
 Затем мы умножаем это число на множитель, указанный в полосе 3  rd  (желтый), которая имеет значение;  x10  4  = 10000 .
 Результат умножения будет:  75 x 10000 = 750000Ω = 750kΩ .
 Четвертая полоса (золотая) будет указывать на допуск, который в нашем примере составляет:  ± 5%
 Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
 Минимум = 750000 — (750000 x 5/100) = 750000 — 37500 = 712500 = 712,5 кОм
 Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм
 Исключения
 A ноль- Ом резистор — это резистор, имеющий одну черную полосу. Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.
 Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.
 Другие ресурсы
  Вам нравятся файлы cookie?  Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом.Узнать больше Понятно! Калькулятор цветового кода резистора
 • Калькуляторы электрических, радиочастотных и электронных устройств • Онлайн-преобразователи единиц
 Определения и расчеты
 Резистор и сопротивление
 Резистор   — это пассивный электрический компонент, который создает электрическое сопротивление   в электронных схемах. Резисторы можно встретить практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для обеспечения смещения активных элементов схемы, для завершения линий передачи, в цепях резистор-конденсатор в качестве синхронизирующего компонента… Список бесконечен.
 Блок прецизионных декадных резисторов
 Электрическое сопротивление резистора или электрического проводника является мерой сопротивления потоку электрического тока. Единицей измерения сопротивления в системе СИ является ом. Любой материал показывает некоторое сопротивление, кроме сверхпроводников, у которых сопротивление нулевое. Дополнительная информация об сопротивлении, удельном сопротивлении и проводимости.
 Допуск резистора
 Конечно, можно сделать резистор с очень точным сопротивлением, но это будет безумно дорого.Кроме того, относительно редко используются прецизионные резисторы. Для измерений используются очень дорогие резисторы. Здесь мы поговорим о недорогих резисторах, используемых в электрических схемах, не требующих высокой точности. Во многих случаях достаточно точности ± 20%. Для резистора 1 кОм это означает, что подходит любой резистор со значением в диапазоне от 800 Ом до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ± 1% или даже ± 0,05%. В то же время 20% резисторы сегодня найти сложно — они были обычным явлением в начале эры транзисторного радио.Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но сейчас это не так.
 Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом
 Рассеиваемая мощность
 Когда электрический ток проходит через резистор, он нагревается, и электрическая энергия преобразуется в тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температура, но и температура компонентов, окружающих этот резистор. Мощность, потребляемая резистором, рассчитывается как
, где  В,  в вольтах — это напряжение на резисторе с сопротивлением  R  в омах, а  I  — ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения его характеристик, называется номинальной мощностью резистора   или номинальной мощностью резистора  в ваттах. Как правило, чем больше размер резистора, тем больше мощности он может рассеять.Выпускаются резисторы разной мощности, чаще всего от 0,01 Вт до сотен ватт. Угольные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.
 Резисторы с цветовой кодировкой 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт в блоке питания компьютера
 Предпочтительные значения
 Хотя можно производить резисторы любого номинала, более полезно делать ограниченное количество компонентов, особенно с учетом того, что любой изготовленный резистор подлежит определенному допуску. Стоимость более точных резисторов намного выше, чем их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, для допуска ± 10% имеет смысл охватить декаду (интервал от 1 до 10, от 10 до 100 и т. Д.) В 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3.9, 4.7, 5.6, 6.8, 8.2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными и стандартизированы как  E series  предпочтительных чисел, которые используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов.Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) делит декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Обратите внимание, что серия E3 устарела и почти не используется.
 Списки значений серии E
 Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор VZR 2 Вт 3,3 кОм, произведенный в Советском Союзе в 1969 году
  Значения E6  (допуск 20%):
 1 , 0; 1,5; 2,2; 3,3; 4,7; 6,8.
  E12  значения (допуск 10%):
 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.
  E24  значения (допуск 5%):
 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.
  E48  значения (допуск 2%):
 1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.
  E96  значения (допуск 1%):
 1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.
  E192  значения (допуск 0,5% и ниже):
 1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.
 Цветовая кодировка резистора
 Маркировка резистора
 Большие резисторы, как показано на рисунке, обычно обозначаются цифрами и буквами, и их легко читать. Однако значение не может быть легко напечатано даже с использованием современной технологии печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 1920 года.Цветовые коды используются не только для резисторов, но и для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.
 Цветовой код резистора
 Для резисторов используется до шести цветных полос. Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосой есть небольшой, иногда плохо различимый зазор, который помогает различать левую и правую стороны симметричного компонента.Резисторы 20% обычно маркируются всего тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.
 Для резисторов с точностью 2% или более используются пять или более полос, а первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет температурный коэффициент в ppm / K (миллионных долях на кельвин). На рисунке выше представлен принцип цветовой маркировки.
 Полосы читаются слева направо. Обычно они сгруппированы ближе к левому краю.Если есть видимый зазор между последней цветной полосой и другими полосами, значит, это показывает правую сторону резистора. Кроме того, серебряные или золотые полосы (если есть) всегда на правой стороне. Когда вы определили значение по цветным полосам, сравните его с предпочтительными диаграммами значений. Если его там нет, то попробуйте читать с другого конца.  Обратите внимание на , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом  IEC 60062: 2016 .
 Щелкните или коснитесь ссылок, чтобы просмотреть примеры цветовой маркировки:
 10 кОм ± 20%, 12 Ом ± 20%, 15 МОм ± 1%, 18 МОм ± 2%, 22 кОм ± 10%, 27 Ом ± 5 %, 33 кОм ± 5%, 39 МОм ± 0.5%, 0,47 Ом ± 0,25%, 0,56 Ом ± 0,1%, 68 Ом ± 0,05%, 0,82 Ом ± 20%
 Цифровая маркировка
 Числовые значения напечатаны на резисторах для поверхностного монтажа (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевыми выводами. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа в лентах, которые имеют соответствующую маркировку.Многие, особенно малые резисторы SMD, вообще не имеют маркировки, и после того, как они упали с лент, единственный способ определить их сопротивление — это измерить.
 39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в 1608 (1,6 × 0,8 мм) корпусах
 Для маркировки используется несколько систем: трех- или четырехзначное, две цифры с буквой, три цифры с буквой, код RKM , и другие системы. Если вы видите только три цифры, они обозначают значащие цифры, а третья — множитель. Например, 103 на резисторе SMD представляет 10 × 10³ = 10 кОм.
 Четырехзначная система используется для резисторов с высокими допусками, например, для резисторов серии E96 или E192. Например, 2743 = 274 × 10³ = 274 кОм.
 Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это потому, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01-100, 02-102, 03-105 и т. Д.Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление — всегда измерить его мультиметром.
 В коде RKM, также называемом «нотацией R», вместо десятичного разделителя помещается буква, обозначающая единицу сопротивления, которая может не печататься надежно или просто исчезать на компонентах или дублированных документах. К тому же этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2.7 кОм и 1М5 означает 1,5 МОм.
 Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра
 Измерение сопротивления
 Сопротивление можно измерить с помощью аналогового (с помощью иглы) или цифрового омметра или мультиметра с функцией измерения сопротивления. Чтобы измерить сопротивление, подключите щупы к выводам резистора и прочтите значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание схемы и разрядить все конденсаторы.
 Мультиметр можно использовать не только для измерения сопротивления резисторов, но и контактного сопротивления различных компонентов переключения, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно аналоговым мультиметром или цифровым измерителем с аналоговой полосой. Аналоговая гистограмма полезна при диагностике или настройке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колеблющееся сопротивление, когда цифровой дисплей с мигающими цифрами будет совершенно бесполезен.С помощью этого типа измерителя вы можете легко найти множество периодически возникающих проблем, например, дребезг контактов вибрирующего реле.
 В заключение приведу несколько примеров:
 Резистор 2,7 кОм ± 5%: красный, фиолетовый, красный, золотой
 Резистор 100 кОм ± 5%: коричневый, черный, желтый, золотой.
 Резистор 220 кОм ± 5%: красный, красный, желтый, золотой.
 Резистор 330 кОм ± 5%: оранжевый, оранжевый, желтый, золотой.
 Резистор 390 кОм ± 5%: оранжевый, белый, желтый, золотой.
 Резистор 430 кОм ± 5%: желтый, оранжевый, желтый, золотой
 Резистор 470 кОм ± 5%: желтый, фиолетовый, желтый, золотой
 Резистор 510 кОм ± 5%: зеленый, коричневый, желтый, золотой
 Резистор 560 кОм ± 5%: зеленый, синий, желтый, золотой
 Резистор 750 кОм ± 5%: фиолетовый, зеленый, желтый, золотой
 Резистор 910 кОм ± 5%: белый, коричневый, желтый, золотой
 Параллельный резистор Вычислитель R1 + R2 = эквивалентный резистор R схема сопротивления, эквивалентная общему количеству резисторов, легко найти совмещенное соединение = параллельное
 , параллельное вычислитель резистора R1 + R2 = эквивалентный резистор R схема сопротивления, эквивалентная общая сумма резисторов, сделана легко совмещенная = параллельная — sengpielaudio Sengpiel Berlin


 R  всего
  Формула:
  R  всего  = R1 × R2 / (R1 + R2)

 Введите  два значения резистора , будет рассчитано третье значение параллельной цепи.
 Вы даже можете ввести общее сопротивление  R   общее  и одно известное сопротивление  R   1  или  R   2 .
 Формула (уравнение) для расчета двух сопротивлений  R   1  и  R   2  соединенных параллельно:
 Расчет необходимого параллельного резистора  R   2 , когда дается  R   1  и общее сопротивление  R   итого :
) =  R  2  ×  R  всего 9029 2
 Последний шаг:
   R     1  =    R     2   ×   R     всего  / (   R     2  2     R     всего )
 или:
   R     2  =    R     1   ×   R     всего 9029   R     1  —    R     всего )
 Решение формулы  R   итого  = ( R   1  ×  R   2 ) / ( R   1  +  R   2 ) для  R  20 1 20 1  Первый шаг — очистить все дроби путем умножения на наименьшее
 общий знаменатель, то есть  R   t  ×  R   1  ×  R   2 . .. итого получаем:
 1/ R   итого  = 1/ R   1  + 1/ R   2
  R   итого  ×  R   1  ×  R   2  [1/ R   всего  = 1/ R   1  + 1/ R   2 ]
  R   1  ×  R   2 354 =   всего  ×  R   2  +  R   всего  ×  R   1  затем соберите члены с помощью  R   1  и решите
  R   1  ×  R  —  R   всего  ×  R   1  =  R   всего  ×  R   2
  R   1  ( R   2  —  всего

  Примечание:  Этот калькулятор также может решать другие математические задачи. Расчет резисторов параллельно
 точно так же, как вычисления, необходимые для параллельных катушек индуктивности или для конденсаторов, включенных последовательно.
 Два резистора, включенных параллельно, и результирующее общее сопротивление: Два одинаковых значения,
 также покажите уравнение, что результаты всегда равны половине. Это упрощает работу, когда
 проектирование схем или прототипирование. С кепками всегда вдвое больше, потом с кепками всего
 просто сложите параллельно.
  • Сопротивления поиска  R   1  и  R   2 , когда заданное сопротивление (эквивалентное сопротивление) известно •
  Расчет: пары резисторов — вычислитель с обратной конструкцией
  Поиск  R   1  и  R   2  с известным целевым сопротивлением
  ● Рассчитать несколько резисторов параллельно ●
 Этот калькулятор определяет сопротивление от  до 10 резисторов, включенных параллельно .
 Введите сопротивления в поля ниже и, когда все значения будут введены,
 нажмите кнопку «рассчитать», и результат появится в поле под этой кнопкой.
 В качестве теста, если мы введем сопротивления 4, 6 и 12 Ом, ответ должен быть 2 Ом.
 Примечание. При снятии флажков вручную сохраненные значения не сбрасываются. Воспользуйтесь «сбросом».

  Закон Ома — калькулятор и формулы
  Два резистора, включенных параллельно, и результирующее общее сопротивление
 Сопротивление в диапазоне от 1 Ом до 100 Ом
 R2
 R1
  1
  1.5
  2,2
  3,3
  4,7
  6,8
  10
  15
  22
  33
  47
  68
  1
 0,5
 0,6
 0,69
 0. 77
 0,83
 0,87
 0,91
 0,93
 0,95
 0,97
 0,98
 0,99
  1,5
 0,6
 0,75
 0,89
 1.03
 1,14
 1,22
 1,30
 1,36
 1,40
 1,43
 1.45
 1,46
  2,2
 0,69
 0,89
 1,1
 1,32
 1,50
 1,66
 1,82
 1,92
 2,0
 2,06
 2,10
 2,13
  3,3
 0,77
 1.03
 1,32
 1.65
 1,94
 2,22
 2,48
 2,70
 2,87
 3,00
 3,08
 3,14
  4,7
 0,83
 1,14
 1,50
 1,94
 2,35
 2,78
 3,20
 3,58
 3,87
 4,12
 4. 27
 4,39
  6,8
 0,87
 1,22
 1,66
 2,22
 2,78
 3,40
 4,05
 4,68
 5,19
 5,64
 5,94
 6,18
  10
 0,91
 1,30
 1,82
 2.48
 3,20
 4,05
 5,0
 6,0
 6,9
 7,7
 8,3
 8,7
  15
 0,93
 1,36
 1,92
 2,70
 3,58
 4,68
 6,0
 7,50
 8,9
 10,3
 11,4
 12.2
  22
 0,95
 1,40
 2,00
 2,87
 3,87
 5,19
 6,9
 8,9
 11,0
 13,2
 15,0
 16,6
  33
 0,97
 1,43
 2,06
 3,0
 4. 12
 5,64
 7,7
 10,3
 13,2
 16,5
 19,4
 22,2
  47
 0,98
 1,45
 2,1
 3,08
 4,27
 5,94
 8,3
 11,4
 15,0
 19,4
 23,5
 27.8
  68
 0,99
 1,46
 2,13
 3,14
 4,39
 6,18
 8,7
 12,2
 16,6
 22,2
 27,8
 34,0
  Примечание:  Этот калькулятор также может решать другие математические задачи. Расчет резисторов параллельно
 точно так же, как вычисления, необходимые для параллельных катушек индуктивности или для конденсаторов, включенных последовательно.
 Мощность, рассеиваемая в резисторе:  P  =  В  ×  I ,  P  =  В   2 / R ,  P  =  I   2  ×  R .

  Примечание:  Для последовательно соединенных резисторов ток   одинаков для каждого резистора,
 а для резисторов, включенных параллельно,  напряжение  одинаково для каждого резистора.

 Калькулятор цветового кода 5-полосного резистора

 Резистор идентифицируется по цвету полос. Бывают 4, 5 и 6-ти полосные резисторы. Чтобы рассчитать сопротивление резистора, вы можете выбрать соответствующие цветовые полосы в указанном выше калькуляторе цветового кода резистора .
  Как рассчитать сопротивление?
 Просто взгляните на таблицу цветового кода резистора ниже и посмотрите, как рассчитывается значение сопротивления в соответствии с этой таблицей.
  Расчетное сопротивление для 5-ти полосного резистора
 Где,
 ‘ a’  представляет 1 -ю значащую цифру , которая является первым цветом полосы резистора.
 ‘ b’  представляет 2  и  значащую цифру, которая является вторым цветом полосы резистора.
 ‘ c’  представляет 3 -ю значащую цифру , которая является третьей полосой цвета резистора.
 ‘ d’  представляет собой 4 -ю значащую цифру , которая является четвертым цветом полосы резистора, и это значение множителя, используемое в формуле.
 ‘ e’  представляет 5 -ю значащую цифру , которая является пятой полосой цвета резистора, и это значение допуска резистора.
  5-полосный
  Имя
  Описание
 1  st  Полоса
 а
 1 -я  значащая цифра
 2  nd  Диапазон
 б
 2  nd  значащая цифра
 3  rd  Группа
 с
 3  ряд  значащая цифра
 4 -й  Диапазон
 д
 Множитель
 5  th  Диапазон
 e
 Допуск
 Давайте возьмем пример 5-полосного резистора с цветами, указанными на изображении выше (коричневый, зеленый, красный, черный и золотой).
 Значит, по формуле сопротивление будет: 152 * 1 = 152 Ом с допуском 5%.
 Калькулятор цветового кода резистора
 (3-полосный, 4-полосный, 5-полосный и 6-полосный)
 Цветовой код резистора был разработан в 1920 году. Цветные полосы напечатаны на корпусе крошечных компонентов резистора. Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. Тогда как первая буква обозначает уникальный цвет.
 Этот ярлык с цветовым кодированием содержит аббревиатуру для обозначения номинала резистора.
 Цветовой код резистора Обозначение
 Код цвета
 Резистор Аббревиатура
 Цвет ремешка
 0
 B
 Чернить
 1
 B
 коричневый
 2
 R
 красный
 3
 O
 апельсин
 4
 Y
 Желтый
 5
 G
 Зеленый
 6
 B
 Синий
 7
 В
 фиолетовый
 8
 G
 Серый
 9
 Вт
 белый
 Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений.В нем используется буква «R» для обозначения ом, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4K7.
 Цветные полосы резистора
 Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска.
 Можно выбрать три диапазона, чтобы узнать номинал резистора. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.
 На диаграмме цветового кода показаны 3 полосы, 4 полосы, 5 полос и 6 полос резисторов.
 3-х полосный резистор
 4-х полосный резистор
 5-полосный резистор
 6-полосный резистор
 1-я полоса
 Первая цифра
 Первая цифра
 Первая цифра
 Первая цифра
 2-я полоса
 Вторая цифра
 Вторая цифра
 Вторая цифра
 Вторая цифра
 3-я полоса
 Значение множителя
 Значение множителя
 Третья цифра
 Третья цифра
 4-я полоса
 Значение допуска
 Значение множителя
 Значение множителя
 5 диапазон
 Значение допуска
 Значение допуска
 6 диапазон
 Температурный коэффициент
 Чтобы узнать, как найти цветовой код, каждый цвет обозначает число от 0 до 9.Это число может использоваться как первая значащая цифра и вторая значащая цифра для 3-х и 4-х диапазонов. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.
 Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска от ± 0,10 до ± 10.
 6-полосный резистор имеет особое свойство — температурный коэффициент сопротивления, выраженный в ppm / Кельвинах.Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления постоянно зависит от температуры.
 Таблица цветов резистора
 — 3 полосы, 4 полосы, 5 полос и 6 полос
 Чтобы понять, как читать цветовой код резистора для 3/4/5/6-полосных резисторов, вы можете использовать эту цветовую таблицу.
 В приведенной выше таблице каждая цветная полоса на резисторе представляет собой число. Например, для расчета 1,2 МОм резистор показывает коричневые, красные и зеленые цвета (читать слева направо).Теперь поместите первые две полосы как числовое значение и третью полосу как множитель (10  5 ).
 Отклонения в цветовой кодировке резисторов
 Надежность
 Для соответствия военным требованиям резисторы часто изготавливаются с диапазоном надежности. Этого ремешка нет в коммерческой электронике. Обычно 4-полосный резистор имеет полосу надежности.
 Резистор нулевой сопротивления
 Этот резистор имеет одну черную полосу, используемую для соединения дорожек на печатной плате (PCB).Он используется как соединение между двумя суставами.
 Резисторные полосы с золотом и серебром
 Золотые и серебряные полосы часто ошибочно представляют истинный цвет резистора. Следовательно, они заменены полосами серого и желтого цветов.
 Как пользоваться калькулятором цветового кода резистора
 Инструмент калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом.
 Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul), допуском (Tol) и PPM / Кельвином.Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота он составляет 5%, а для серебра — 10%.
 Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.
 Примеры цветового кода резистора
 Чтобы узнать больше, давайте обсудим несколько примеров цветовой маркировки резисторов для 4-, 5- и 6-полосных резисторов.
 4 полосы Цветовой код
 Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой.Какое значение резистора?
 Используя цветовую таблицу, запишите значения как: 1/0/10  3  = 10 * 10  3  = 10 кОм / 10 кОм. Допуск для золота составляет ± 5%. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.
 5-полосный цветовой код
 Другой пример (Из таблицы): 5-полосный резистор имеет цвет Черный — Коричневый Черный Красный Коричневый.
 Запишите значения как, 0/1 // 0/10  2  = 10 * 100 = 1 кОм / 1 кОм. Допуск для Брауна составляет ± 1%. Следовательно, сопротивление резистора составляет 900 Ом к 1.01 кОм
 6-полосный цветовой код
 6-полосный резистор имеет черный коричневый красный коричневый синий коричневый
 Используя таблицу, значения: 0/1/2/101 = 120 Ом / 120R. Допуск для синего составляет ± 0,25%, а температурный коэффициент сопротивления составляет 100 частей на миллион. Таким образом, сопротивление становится 119,7 Ом -120,3 Ом
.
 Номиналы стандартных резисторов
 Электронное цветовое кодирование стандартизировано Ассоциацией электронной промышленности (EIA), а затем и Ассоциацией производителей радиооборудования (RMA) в качестве стандартной цветовой маркировки резисторов.
 Этот код маркировки меняется от одного десятилетия к другому. Это известно как цветовой код EIA. Для каждого диапазона допуска EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.
 Стандартные декадные резисторы (также известные как предпочтительные значения) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с диапазоном допуска (36%, 10%, 5% и 1%).
 Серия E3 — сопротивление с допуском ± 36% (значение в омах)
 1.0
 2,2
 4,7
 Серия E6 — сопротивление с допуском ± 20% (значение в омах)
 1,0
 1,5
 2,2
 3,3
 4,7
 6,8
 Серия E12 — сопротивление с допуском ± 10% (значение в омах)
 1,0
 1,2
 1,5
 1.8
 2,2
 2,7
 3,3
 3,9
 4,7
 5,6
 Серия E24 — сопротивление с допуском ± 5% (значение в омах)
 1,0
 1,1
 1,2
 1,3
 1,5
 1,6
 1,8
 2,0
 2,2
 2,4
 2,7
 2,9
 3,0
 3,3
 3,6
 4.3
 4,7
 5,1
 5,6
 6,2
 6,8
 7,2
 8,2
 9,1
 Серия E96 — сопротивление с допуском ± 1% (значение в Ом)
 1
 1.02
 1.05
 1.07
 1,10
 1,13
 1,15
 1,18
 1,21
 1,24
 1.27
 1,30
 1,33
 1,37
 1,40
 1,43
 1,47
 1,50
 1,54
 1,58
 1,62
 1,65
 1,69
 1,74
 1,78
 1,82
 1,87
 1,91
 1,96
 2,00
 2,05
 2,10
 2,15
 2,21
 2,26
 2.32
 2,37
 2,43
 2,49
 2,55
 2,61
 2,67
 2,74
 2,80
 2,87
 2,94
 3,01
 3,09
 3,16
 3,24
 3,32
 3,40
 3,48
 3,57
 3,65
 3,74
 3,83
 3,92
 4,02
 4,12
 4.22
 4,32
 4,42
 4,53
 4,64
 4,75
 4,87
 4,99
 5,11
 5,23
 5,36
 5,49
 5,62
 5,76
 5,90
 6,04
 6,19
 6,34
 6,49
 6,65
 6,81
 6,98
 7,15
 7,32
 7,50
 7.68
 7,87
 8,06
 8,25
 8,45
 8,66
 8,87
 9,09
 9,31
 9,53
 9,76
 Чтобы найти номиналы резисторов из серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивления, умножив значение на постоянную множителя. Например, резистор серии E6 (1 Ом) с допуском ± 20, набор сопротивлений 1, 20, 400, 8K, 160K.
 Заключение
 Углеродные полосовые резисторы не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Таким образом, таблица цветового кода резистора и калькулятор помогают определить номинал резистора без использования цифрового мультиметра.
 Вот несколько моментов, которые следует помнить о цветовой кодировке резистора.
 Цветовой код резистора говорит о том, что пятая полоса черная, какой тип резистора?
 Для резистора с проволочной обмоткой 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета.Если только одна полоса (черного цвета) посередине, то это резистор нулевым сопротивлением.
 С какой стороны читать резистор?
 Читайте слева направо. Идея в том, что золотые или серебряные полосы (для допуска) присутствуют с правой стороны. Если золотые, серебряные полосы отсутствуют, то первой полосой будет полоса, которая ближе к свинцу.
 Какой тип серии E используется чаще всего?
 В большинстве схем предпочтительными сериями являются E6, E12 и E24.Серии E96 дороги, так как их толерантность меньше.
.
