Калькулятор намотки спирали для электронной сигареты

Калькулятор намотки спирали для электронных сигарет

С помощью онлайн калькулятора намотки проводят расчёты, необходимые для установки от 1 до 4 спиралей и определения подходящего диапазона мощности тока для их оптимальной работы. Поддерживаются расчеты для койлов, которые состоят максимум из 6-ти паралелных проводов, диаметром от 0.10 до 1.02 миллиметров. Рекомендованная калькулятором спирали мощность позволяет избегать перегрева жидкости, слишком быстрого «коксования» койлов, подгорания ваты, которое сильно влияет на вкусовые свойства намотки. Рассмотрим функционал калькулятора и ознакомимся с исходными параметрами:

  1. Количество проводов: укажите число паралельних проводов в спирали.
  2. Количество спиралей: поставьте необходимое число койлов для установки.
  3. Тип спирали: укажите вариант:
  • Normal – расположение витков отдельное.
  • Micro – плотно прилегающие друг к другу витки.
  • Clapton – у провода дополнительная оплётка из другой проволоки с меньшим поперечным сечением (внешний вид: как струна для гитары).
  • Диаметр провода – укажите величину диаметра.
  • Диаметр витка – поставьте число, равное диаметру базы для намотки.
  • Число витков – укажите количество витков. Доступен выбор полного витка и половины.
  • Если используете две сплетенные между собой проволки, то отметьте подпункт «Косичка».
  • Длина ножки — длина проволоки от окончания спирали до крепления.
  • Тип провода – смотрите маркировку на упаковке. Распространённый — Kanthal A1.
  • Шкала Battery – рабочее напряжение. Онлайн-калькулятор даст подсказку про подходящее значение. Всё зависит от сопротивления. Синий цвет означает, что койлы будут нагреваться плохо, зеленый – оптимальная величина, красный цвет указывает на перекал.
  • Как пользоваться калькулятором намотки

    Допустим, необходимо сделать намотку на дрипку. Рассчитаем для Kangertech KBOX Mini TC. В итоге, максимальная отдача тока – 20 Ампер, напряжение – до 4 Вольта. Две спиральки. Приемлемая толщина электропровода – 0.5-0.7 миллиметров. Тонкий провод плох для этих мощностей, толстый – скорее будет слаб.

    Проставляем исходные параметры:

    1. Количество проводов — «1».
    2. Количество спиралей – «2».
    3. Тип — Микрокойл.
    4. Толщина провода – указываем 0.51 миллиметров.
    5. Диаметр витка – указываем 2.25 миллиметра (идеально для дрипки).
    6. Количество витков – оставляем без изменений. Параметр выставим позже.
    7. Длину ножек оставляем без изменений.
    8. Мотаем из кантала, поэтому указываем Kanthal A1
    9. Двигаем ползунок батареи к отметке 4 Вольта.

    Смотрим результат расчета.


    Получилась спираль с сопротивлением в 0.25 Ohm, оптимальное значение мощности – 62.75 Watt, рекомендуется установить 44.57 Watt. Расчёт показал, что спираль потребляет ток в 15.69 Ампер. Этот результат для платы на 1 аккумулятор близок к идеалу.

    Если параметры не подходят, то поэкспериментируйте с количеством витков. Но при увеличении числа витков разогреть спираль будет сложнее. А если уменьшить, то рабочая площадь испарения сократиться. Помните, что идеальное решение – это найти «золотую середину».

    Отзывы о работе калькулятора спирали для вейпа оставляйте, пожалуйста, в комментариях ниже.

    Также попробуйте наш удобный калькулятор самозамеса.

    Калькулятор расчета спирали из нихрома и фехраля для нагревателей :: информационная статья компании Полимернагрев

    Электронагреватели могут производиться с нагревательными спиралями из различных материалов, но наиболее популярными все же являются нихром и фехраль. Нихром — это сплав никеля и хрома, а фехраль – сплав железа, хрома и алюминия. Они имеет высокую коррозионную стойкость и температуру плавления, поэтому и используется в электрических приборах и нагревателях.

    Данная статья поможет вам разобраться в расчетах параметров греющих спиралей, а простые и удобные калькуляторы сделают быстрый подсчет нужной длины проволоки и переведут длину в вес и обратно. Воспользуйтесь этими онлайн-калькуляторами нихромовой проволоки, чтобы рассчитать сопротивление, площадь сечения, ток и длину нихромовой и фехралевой проволоки, просто указав мощность и напряжение.

    Расчет длины спирали

    Расчет веса и длины

    Расчет спирали из нихрома и фехраля

    Существует несколько способов расчета греющих спиралей, рассмотрим для начала более простой метод, учитывающий только сопротивление материала, а потом включим в расчет еще и изменение сопротивления под воздействием темепературы.

    Способ расчета спирали по сопротивлению материала

    В данном способе все довольно просто. Нам нужны первоначальные данные, на основе которых мы будем проводить вычисления. Они включают в себя:

    • Мощность нагревательного элемента, который хотите получить

    • Напряжение, при котором спираль будет работать

    • Диаметр и тип проволоки, который имеется в наличии

    Предположим, у нас имеется электроприбор, который должен работать с мощностью 12 Вт под напряжением 24 В. При этом мы используем проволоку из нихрома с сечением 0,2 мм.

    Для вычислений нам потребуется самая элементарная формула из общеобразовательного курса физики:

    Мощность (Р) = Напряжение (U) * Сила тока (I)

    Отсюда

    І = Р: U = 12 : 24 = 0,5 А

    Теперь воспользуемся законом Ома для определения сопротивления:

    Сопротивление (R ) = Напряжение (U)  * Сила тока (I) = 24/0,5 = 48 Ом

    Теперь нам нужна формула для определения длины проводника:

    Длина (L) = Площадь сечения (S) * Сопротивление (R)  / Плотность материала (ρ)

    Как же  узнать сопротивление нихромовой проволоки?  Помочь в решении данной задачи нам помогут таблицы плотности материалов или формулы для вычисления значения. Итак, если у нас проволока имеет диаметр 0,2, значит площадь сечения по формуле будет 0,0314 мм2, сопротивление смотрим по таблице и получаем длину проволоки 1,3 м.

    Но это все чисто теоретически, ведь мы не знаем, сможет ли выдержать проволока данного диаметра такой ток. Посмотрим таблицу, в ней указаны максимальные значения тока для проволоки определенного диаметра. В нашем случае это 0,65, значит наше значение 0,5 лежит в допустимых пределах.

    Также не забывайте учесть среду, в которой будет работать нагреватель. Если вы греете жидкость, можно смело увеличивать силу тока вдвое, а если замкнутое пространство – наоборот, уменьшать.



    Способ расчета спирали по температуре

    Тот, способ, который мы описывали выше, является не очень точным по той причине, что нами не было взято в расчет изменение сопротивления резистивной проволоки при росте температуры. Поэтому его можно применять только для не слишком высоких температур до 200-250 градусов. Для высокотемпературных печей данный расчет будет совсем неточным, поэтому рассмотрим второй метод.

    Возьмем муфельную печь отжига и определим объем камеры и нужную мощность. Помогут с вычислениями нам такие два правила.

    • Если объем печи меньше 50 литров, то подбираем мощность 100 Вт на литр

    • Если же объем печи больше 100 литров, мощность рассчитывается как 50-70 Вт на литр

    Допустим, наша печь отжига имеет объем 50 литров, мощность тогда будет 5 кВт. Если напряжение в сети должно быть стандартные 220 В, то сила тока и сопротивление будет равны:

    І = 5000:220 = 22,7 А

    R = 220:22,7 = 9,7 Ом

    Подключение звездой при напряжении 380 В потребует деления мощности на 3 фазы, тогда наша мощность для одной фазы будет равна 5кВт / 3 = 1,66 кВт

    Подключение звездой предполагает, что на каждую из фаз будет подаваться напряжение питания 220 В, следовательно значения сопротивления и силы тока будет такими:

    І = 1660/220 = 7,54 А

    R = 220/7,54 = 29,1 Ом

    Второй тип подключения ТЭНов для напряжения в 380 В «треугольник» предполагает подачу линейного напряжения в 380 В, поэтому мы получим:

    І = 1660/380 = 4,36 А

    R = 380/4,36 = 87,1 Ом

    При помощи ниже указанных таблиц мы можем найти удельную поверхностную мощность нагревательного элемента и вычислить на его основе длину проволоки.

    Поверхностная мощность = βэф*α(коэффициент эффективности)


    В итоге, чтобы наша печь нагрелась до 1000 С, нагревательный элемент должен производить температуру в 1100 градусов. Возьмем таблицы и выберем соответствующие значения. Тогда получим:

    • Поверхностная мощность (Вдоп)=4,3∙0,2=0,86Вт/см2=8600 Вт/м2

    • Диаметр определяется по формуле d=3√((4*Rt*P2)/(π2*U2доп))

    Rt — удельное сопротивление материала при нужной температуре берем из таблицы


    Если наша спираль изготовлена из нихрома марки Х80Н20, Rt будет равняться 1,025. Значит Рт=1,13 * 106 * 1,025 = 1,15 * 106 Ом на мм

    При подключении типа «звезда»: диаметр равен 1,23 мм, длина = 42 м

    Если же мы проверим результат по упрощенной формуле L=R/(p*k)

    Получим 29,1/(0,82*1,033)= 34 м

    Из этого мы видим, что не учитывая температуру мы получаем совсем другое значение длины проволоки и более правильным является выбор второго метода.

    Итоги

    Онлайн калькулятор для расчета спирали поможет вам с быстрыми предварительными расчетами, но для точного учета всех особенностей даже второго метода расчета с учетом температуры может быть не достаточно. На практике существует еще очень много факторов, которые нужно взять во внимание при расчете параметров нагревателя.

    Если вам нужна помощь с расчетами нагревателей – обращайтесь к нам. Наши специалисты имеют огромный опыт в проектировании нагревательных элементов для различного промышленного оборудования. Мы поможем с расчетами оптимальных параметров нагревательных элементов для вашего оборудования и можем изготовить любой тип нагревателей для Вас.


    Калькулятор для вейпа намотки — MOREREMONTA

    Кол-во проводов:
    Тип спирали:
    Диаметр:
    Диаметр витка:
    Число витков:
    Длина ножек:
    Тип провода:
    Мощность (Ватт):
    Обмотка:

    Калькулятор намотки спирали для электронных сигарет

    С помощью онлайн калькулятора намотки возможно произвести расчёты, необходимые для установки от 1 до 4 спиралей и определения диапазона мощности тока для их оптимальной работы. Поддерживаются расчеты для койлов, которые состоят максимум из 6-ти параллельных проводов, диаметром от 0.10 до 1.02 миллиметров. Рекомендованная калькулятором мощность позволяет избегать перегрева жидкости, слишком быстрого «закоксование» койлов, подгорания ваты, которое сильно влияет на вкусовые свойства намотки.

    Рассмотрим функционал калькулятора и ознакомимся с исходными параметрами:

    • Количество проводов: укажите число проводов в спирали.
    • Количество спиралей: поставьте необходимое число койлов для установки.
    • Тип спирали: укажите вариант:
    • Normal – расположение витков отдельное.
    • Micro – плотно прилегающие друг к другу витки.
    • Clapton – у провода дополнительная оплётка из другой проволоки с меньшим поперечным сечением (внешний вид: как струна для гитары).
  • Диаметр провода – укажите диаметр базового провода.
  • Диаметр витка – поставьте число, равное диаметру базы для намотки.
  • Число витков – укажите количество витков. Доступен выбор полного витка и половины.
  • Если используете две сплетенные между собой проволки, то отметьте подпункт «Косичка».
  • Длина ножки — длина проволоки от окончания спирали до крепления.
  • Тип провода – смотрите маркировку на упаковке. Распространённый — Kanthal A1.
  • Обмотка – укажите диаметр и маркировку материала обмотки. Доступна при выборе типа спирали — Clapton
  • Шкала Battery – рабочее напряжение. Онлайн-калькулятор даст подсказку про подходящее значение.Всё зависит от сопротивления.
    Синий цвет означает, что койлы будут нагреваться плохо, зеленый – оптимальная величина, красный цвет указывает на перекал.
  • Как пользоваться калькулятором намотки

    Допустим, необходимо сделать намотку на бакомайзер. Рассчитаем для Voopo Drag 157 W. В режиме вариватта максимальная отдача тока – 40 Ампер, а напряжение – до 7 Вольт. Две спиральки. Приемлемая толщина которой – 0.3-0.4 миллиметра. Рассчитываем спираль «Alien».

    Проставляем исходные параметры:

    • Количество проводов — «3».(именно столько жил в каждом Alien coil)
    • Количество спиралей – «2».
    • Тип — Clapton.(общее название для всех спиралей с оплёткой сверху)
    • Толщина провода – указываем 0.4 миллиметров.(каждая из 3 жил 0.4мм в диаметре)
    • Диаметр витка – указываем 3 миллиметра.
    • Количество витков — 5 витков
    • Длину ножек оставляем без изменений.
    • Мотаем из кантала, поэтому указываем Kanthal A1
    • Оплетка из нихрома, выбираем 0,1 мм Nichrome Ni80
    • Двигаем ползунок батареи к отметке 4 Вольта.

    Смотрим результат расчета.

    Получился билд с сопротивлением в 0.13 Ohm, т.к. используются две спирали, значение мощности при 4 вольтах – 122,87 Watt, а рекомендуется установить 92.29 Watt. При 122 ваттах спираль будет забирать ток чуть выше 30 Ампер. Этот результат даст очень много вкуса, но из-за завышенной мощности при затяжках длиннее 1. 5 секунд может пересыхать вата, при мощности меньше рекомендованной — будет деградировать вкус

    Если параметры не подходят, то поэкспериментируйте с количеством витков. Но при увеличении числа витков разогреть спираль будет сложнее, и как правило, потребуется компенсировать это повышением вольтажа. А если уменьшить, то рабочая площадь испарения сократиться, и вкус также начнет деградировать.

    Помните, что идеальное решение – это найти «золотую середину». А она для каждого своя, поэтому подбираете спирали под ту мощность, которая даётся вам легче, на которой вы насыщаетесь никотином менее чем за 20 зятяжек и ищите спираль с похожей рекомендованной мощностью, а затем отталкиваетесь от нее в разные стороны)

    Параметры спирали

    Кол-во проводов
    Кол-во спиралей 1 2 3 4 Тип спирали Normal Micro Clapton Диаметр Диаметр витка Число витков Длина ножек Тип провода

    Присоединяйтесь к нам в социальных сетях:

    Подпишитесь на рассылку и получите лучшие предложения:

    Нажимая на кнопку, вы подтверждаете свое совершеннолетие, соглашаетесь на обработку персональных данных в соответствии с Условиями.

    Мы не реализуем продукцию лицам младше 18 лет!

    Нам важно Ваше мнение:

    ООО «Вардекс» с 2010 года является официальным реселлером Joyetech, а с 2014 года – эксклюзивным представителем марки на территории Российской Федерации и стран Таможенного Союза.

    Покупая в Вардекс, Вы можете быть уверены в том, что Ваши права, как потребителя, полностью защищены и тщательно соблюдаются. Мы действуем в полном согласии с законом «О защите прав потребителей» и беспрекословно выполняем все его требования. Вся продукция поставляется непосредственно с заводов-производителей, с которыми мы имеем прямые контракты. Покупая у нас, Вы покупаете только оригинальную продукцию.

    На товары под маркой Joyetech мы предоставляем гарантию сроком на 6 месяцев, на товары Eleaf, Wismec и Vaporesso – сроком на 3 месяца.

    На некоторые категории товаров действует расширенная гарантия, в рамках которой мы заменяем неисправное устройство на новое по первому обращению пользователя, без проведения дополнительной экспертизы в сервисном центре.

    Вардекс – это компания, которая полностью соблюдает все правила торговли и законы, принятые в Российской Федерации, платит все положенные налоги и сборы, ввозит и продает продукцию исключительно официальным путем, с оформлением всех необходимых документов и чеков.

    Сообщество любителей электронных сигарет

    Отзывы и предложения по работе калькулятора можно оставить в этой теме.

    Калькулятор спирали для электронных сигарет – Telegraph

    Калькулятор спирали для электронных сигарет

    «Vegas» — это команда профессионалов, ответственно подходящих к своему делу!

    Качество:

    Мы проделали большую работу и постоянно улучшаем качество нашего сервиса.

    Надежность:

    За время существования мы заработали репутацию надежного и стабильного поставщика.

    ——————————————————————————————

    Купить через Telegram

    ——————————————————————————————

    Отзывы:

    Александр Россия 31. 200.192.* (19 апреля 2019 | 16:16)

    Отличный обменник, всем рекомендую !Только, что совершал покупку криптовалюты, всё прошло быстро и качественно !

    Roman Unknown 185.226.112.* (15 апреля 2019 | 10:12)

    Менял USD на BTC все четко и быстро, мгновенное пополнение, хорошая работа тех. поддержки.

    Богдан Россия 188.113.45.* (15 апреля 2019 | 23:12)

    Отличный сервис,в частности менеджер Станислав,очень быстро решил мою проблему,всем советую проводить здесь обмены

    С помощью онлайн калькулятора намотки проводят расчёты, необходимые для установки от 1 до 4 спиралей и определения подходящего диапазона мощности тока для их оптимальной работы. Поддерживаются расчеты для койлов, которые состоят максимум из 6-ти паралелных проводов, диаметром от 0. Рекомендованная калькулятором спирали мощность позволяет избегать перегрева жидкости, слишком быстрого ‘коксования’ койлов, подгорания ваты, которое сильно влияет на вкусовые свойства намотки. Рассмотрим функционал калькулятора и ознакомимся с исходными параметрами:. Допустим, необходимо сделать намотку на дрипку. В итоге, максимальная отдача тока — 20 Ампер, напряжение — до 4 Вольта. Две спиральки. Приемлемая толщина электропровода — 0. Тонкий провод плох для этих мощностей, толстый — скорее будет слаб. Получилась спираль с сопротивлением в 0. Расчёт показал, что спираль потребляет ток в Этот результат для платы на 1 аккумулятор близок к идеалу. Если параметры не подходят, то поэкспериментируйте с количеством витков. Но при увеличении числа витков разогреть спираль будет сложнее. А если уменьшить, то рабочая площадь испарения сократиться. Калькуляторы Онлайн калькулятор спирали Калькулятор намотки спирали Кол-во проводов. Простой Микрокойл Клэптон. Калькулятор намотки спирали для электронных сигарет С помощью онлайн калькулятора намотки проводят расчёты, необходимые для установки от 1 до 4 спиралей и определения подходящего диапазона мощности тока для их оптимальной работы. Рассмотрим функционал калькулятора и ознакомимся с исходными параметрами: Количество проводов: Количество спиралей: Тип спирали: Normal — расположение витков отдельное. Micro — плотно прилегающие друг к другу витки. Clapton — у провода дополнительная оплётка из другой проволоки с меньшим поперечным сечением внешний вид: Диаметр провода — укажите величину диаметра. Диаметр витка — поставьте число, равное диаметру базы для намотки. Число витков — укажите количество витков. Доступен выбор полного витка и половины. Длина ножки — длина проволоки от окончания спирали до крепления. Тип провода — смотрите маркировку на упаковке. Распространённый — Kanthal A1. Шкала Battery — рабочее напряжение. Онлайн-калькулятор даст подсказку про подходящее значение. Всё зависит от сопротивления. Синий цвет означает, что койлы будут нагреваться плохо, зеленый — оптимальная величина, красный цвет указывает на перекал. Как пользоваться калькулятором намотки Допустим, необходимо сделать намотку на дрипку. Проставляем исходные параметры: Тип — Микрокойл. Толщина провода — указываем 0. Диаметр витка — указываем 2. Количество витков — оставляем без изменений. Параметр выставим позже. Длину ножек оставляем без изменений. Мотаем из кантала, поэтому указываем Kanthal A1 Двигаем ползунок батареи к отметке 4 Вольта. Смотрим результат расчета. Отзывы о работе калькулятора спирали оставляйте, пожалуйста, в комментариях ниже. Полезность отзывов. Гость Гость. Как намотать койло на 0. Отзыв полезен? Хочу намотать фьюзд клэптон под мех мод, какие параметры выставлять чтобы вышло 0. Андрей Зарегистрирован. Помогите пожалуйста рассчитать намотки: Alien clapton coil Fused clapton coil Tiger coil Clapton coin Mix twisted coil Hive coil Quad coil Flat twisted coil Просто я не знаю точных параметров количество проводов,жыл,и т. Заранее огромное спасибо!!! Намотал 0,3 кантал на 2,5 диаметр, 6 витков. Плата показывает 0,5 ом. Как подогнать ваты. Коротит где-то. Возможно спираль. Maslo Гость. Использую односпиральную дрипку на мехмоде один акб , намотал fused clapton 4 витка 0. Доброго времени суток. Подскажите, как установить тип обмотки плоским канталом и его сечение? Или калькулятор этого не предусматривает? Добрый день! Калькулятор не предусматривает расчет сопротивления для плоских типов проволки. Артем Гость. Гений Гость. Мотай с 0. FelD Гость. Хотел спросить,если я покупаю спираль на 0. Расчет конечного сопротивления практически невозможен из-за различных коэффициентов изменения сопротивления после прокаливания металла. Примерный ориентир увеличения от 0 до 0. В случае установки спиралей из нержавейки, сопротивление будет нестабильным из-за его постоянного изменения при нагревании спирали. Толя Гость. Допустим для моего койла рекомендуется мощность ватт. Что будет если я врублю его на ? Что будет если врублю на 60? В первом случае оторвет руки, во втором случае ноги. В первом случае есть шанс возникновения ‘гарика’, во втором — недостаточное парообразование. Сюзичка Гость. Скажите если у меня в моде 2 АКБ ползунок двигать на какое значение? Вам необходимо передвигать ползунок в зеленой зоне, чтобы увидеть комфортное значение Watt, которое нужно установить на Вашем устройстве для выбранного типа намотки. Это наверное действительно годный вопрос будет для начинающих и тех кто не любит самостоятельно мотать. Я покупаю койлы и мне нужно высчитать справиться ли девайс с ними но кроме непонятных букв я нечего не понимаю Написано следуещее на скриншоте: SSL Это типо провода всё понятно Ну и все больше нечего там не написано. Оставить отзыв. Ваше имя: Войти или зарегистрироваться.

    Косяк это наркотик

    Где находится сонная артерия на шее вырубить

    Доверенные магазины закладок

    Вшивание ампулы от алкоголя

    Калькулятор намотки спирали

    Неоригинальные сигареты

    Справка от нарколога и психиатра для работы

    Последствия применения крокодила

    Калькулятор сопротивления намотки спирали. Вейп калькулятор сопротивления

    Каждый вейпер прекрасно знает, что можно использовать в своих обслуживаемых атомайзерах могут использоваться как испарители, так и самостоятельно устанавливаемые спирали. Говорить, что лучше — невозможно, так как каждый любитель ароматного пара выбирает свой «Фэн-Шуй». Стоит отдельно остановиться на устанавливаемых самостоятельно спиралях, купить которые можно в вейп-шопе. Но рано или поздно у большинства вейперов возникает желание самостоятельно изготовить спираль, и при этом далеко не все знают об особенностях койлов, специфике их изготовления и выборе материалов.

    Материалы для изготовления спиралей

    Немаловажным моментом для получения хорошего вкуса и навала при изготовлении билдов является выбор материала, обладающего необходимым для вейпера техническими характеристиками. На сегодняшний день используются:

    • Нихром (Ni) — равномерно разогревается, обладает высокой пластичностью, стоит недорого;
    • Фехраль или Кантал (A1) — соотношение технические характеристики-цена делают его весьма востребованным среди вейперов, но при этом в режиме термоконтроля на нем парить не стоит — его линейные параметры разогревания колеблются, а это может отразится на качестве пара;
    • Нержавеющая сталь (SS) — материал, который разогревается очень быстро, имеет минимальное сопротивление (поэтому для мехмодов стоит использовать именно его) и может использоваться в режиме ТК;
    • Никель — достаточно дорогой материал, но его теххарактеристики радуют, хотя бытует мнение, что во время работы он выделяет вредные вещества;
    • Титан — материал дорогой, но отлично работает в режиме ТК.

    Стоит сказать, что при выборе материала важно учесть не только его сопротивление в спирали, но и девайс, на котором она будет использоваться.

    Виды спиралей

    Если зайти в любой поисковик и набрать «виды спиралей для вейпа», то можно получить сотни вариантов, картинок и видео с их разновидностями. Каждая из спиралей имеет свои особенности, достоинства и недостатки, о которых стоит знать:

    • MicroCoil — самая простая намотка, представляющая собой небольшую спираль из проволоки с ножками для установки. Изготавливается очень просто — достаточно иметь под рукой проволоку и сверло (или любой другой предмет) заданного диаметра. К таким же койлам можно отнести и ParallelCoil — две проволоки, размещенные параллельно, которые в итоге образуют единое целое. Среди плюсов можно отметить простоту изготовления, но много вкуса и пара от нее ожидать не стоит;

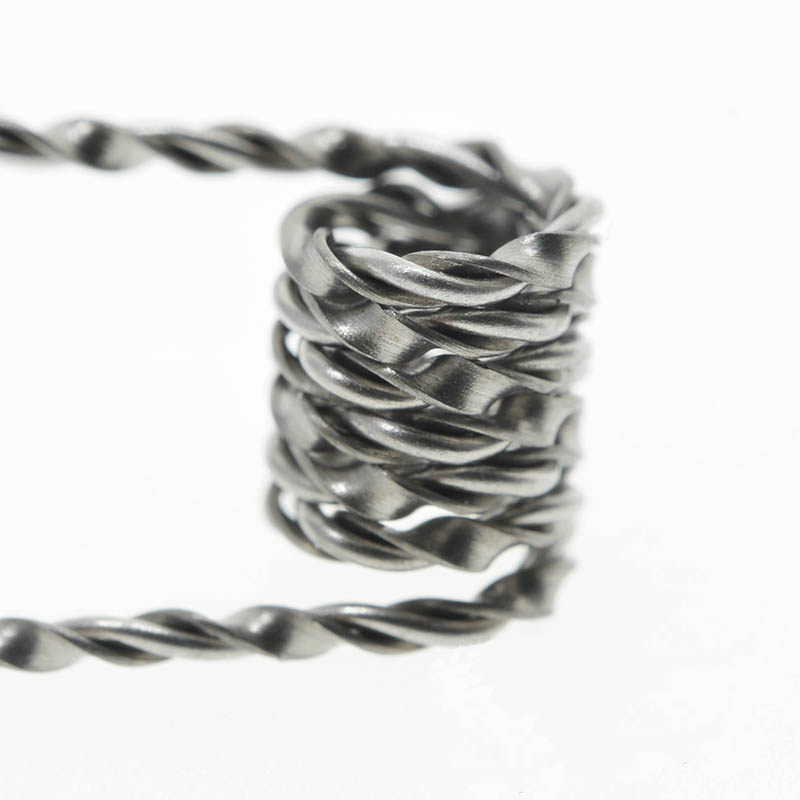

    • Twist или «косичка» — две проволоки (возможно даже разного диаметра) заплетенные в косичку, что позволяет снизить сопротивление спирали и увеличить площадь нагрева. Создается просто при помощи подручных средств;
    • ZIPPER COIL — это два твиста, расположенные параллельно, причем направление косичек — друг к другу (визуально очень напоминает молнию на одежде). Намотка достаточно простая в изготовлении, дающая среднее количество пара и вкуса;
    • CLAPTON COIL — сразу стоит сказать, что для его изготовления понадобиться шуруповерт и два типа проволоки — основа (различного диаметра) и более тонкая для навивки на нее. Особенность такой спирали в том, что помимо увеличенной площади нагрева, наличие мелких канавок между витками тонкой проволоки позволяет заметно улучшить вкусовые ощущения и дать больше пара;
    • FUSED CLAPTON — основа такой спирали — это две параллельно расположенных проволоки одного диаметра, обмотанные проволокой малого диаметра. Подобная конструкция позволяет получить сотни мелких ванночек, которые способны в несколько раз усилить вкус жидкости. Такой тип спиралей является одним из самых распространенных, так как стоит недорого и делается достаточно просто;
    • TRIPLE FUSED — отличие от фьюзед-клэптона в том, что основа изготавливается из трех жил проволоки одного диаметра. Один из оптимальных вариантов для получения вкуса и навала;
    • ALIEN CLAPTON — аналог трипл-фьюзд, но обмотка производится при помощи проволоки, имеющей форму растянутой волны, что позволяет увеличить площадь обматываемой основы из трех основных жил в 1,5-2 раза. Отличается отличной вкусопередачей, но для своего разогрева требует больших мощностей;
    • STITCHED ALIEN — одна из вариаций Алиена, но три жилы расположены в виде треугольника, что положительно сказывается на вкусе и навале. Спираль порадует не только вкусом и навалом, но и оригинальным внешним видом — в Инстаграм выставить будет не стыдно;
    • STAGGERED CLAPTON — одна из вариаций фьзюда, состоящая из двух размещенных параллельно клэптонов, витки которых слегка раздвинуты. В полученные «щели» навивается тонкая проволока, которая крепит клэптоны. Позволяет получить очень много вкуса и пара, но требует достаточно большой мощности бокс-мода;
    • Juggernaut — аналог стаггеда, но параллель из двух клептонов обматывается плоским канталом для получения максимума навала;
    • CATERPILLAR CLAPTON — четыре или пять основных отрезков проволоки, обмотанные более тонкой. Особенность в том, что после изготовления спираль простукивается молотком для получения плоской поверхности, напоминающей гусеницы одноименной спецтехники. Сочетание вкуса и навала — на высоте, но о мощности бокс-мода не стоит забывать;
    • Green Mamba — паралелль, которая обматывается двумя твистами, расположенными навстречу друг другу. Подобное сочетание позволяет получить максимальное количество микрованночек и, соответственно, вкуса и навала, из-за чего и пользуется спросом среди вейперов. Подходит для дрипок и баков с большой базой.

    Естественно, вариаций спиралей могут десятки — все ограничивается только фантазией вейпера, его усидчивостью и наличием соответствующих материалов. Существуют множество комбинаций основных видов спиралей с дополнительными вплетениями, позволяющими улучшить базовые характеристики койла.

    Практика показывает, что владельцам мехмодов стоит отдавать предпочтение спиралям, изготовленным на основе нержавеющей стали — сопротивление их значительно ниже, чем у аналогов из кантала или нихрома и разогреваются они значительно быстрее — ALIEN FOR MECHANICAL MODS или FUSED FOR MECHANICAL MODS. При использовании бокс-модов важно контролировать сопротивление, так как далеко не все модели способны работать с сопротивлением ниже 0,1 Ом, но при этом у них имеется возможность использовать сложные высокомощные намотки — STAGGERED CLAPTON COIL, ALIEN CLAPTON COIL, TRIPLE CORE ALIEN CLAPTON BY HOPPERS FACTORY, TRIPLE FUSED BY GRADE COILS, STAGGERED BY GRADE COILS или INTERLOCKING ALIEN BY GRADE COILS.

    Спираль для атомайзера – один из самых главных элементов электронной сигареты. Реализовать намотку можно как собственными силами, так и купить уже готовые спирали. Все зависит от навыков и предпочтений самого пользователя подобного устройства.

    Как сделать намотку своими руками, мы уже рассказали в одной из наших публикаций, а вот о том, какова роль этого элемента в самом процессе парения – еще нет.

    Сегодня мы поговорим о том, что дают вейпам готовые спирали, есть ли смысл наматывать испаритель собственными силами и как провести расчет сопротивления спирали атомайзера.

    Намотка испарителя – очень важная составляющая электронной сигареты, за неимение которой подобные гаджеты работать просто не смогут.

    Спираль устанавливается на базу парогенератора (атомайзера, испарителя) и служит в качестве теплоэлемента, посредством которого, собственно, и возможен процесс преобразования вейп-заправки в тот самый пар, ради которого вейперы и покупают подобные гаджеты.

    Коротко о главном

    Итак, как было сказано ранее, можно купить готовые спирали, которые рассчитаны на определенное сопротивление и подходят для определенных моделей электронок.

    Однако, переходя на этап профессионального вейпинга, многие парильщики изъявляют желание наматывать испарители своих электронных собственными силами, что дает массу преимуществ:

    1. Экономия.
      Если говорить о долгосрочной самостоятельной намотке атомайзера, то речь идет о колоссальной экономии. Готовые спирали стоят практически столько же, сколько обойдется целый моток канталовой или нихромовой проволоки, из которой можно скрутить как минимум десяток вкусных койлов.
    2. Уровень мастерства.
      Это, пожалуй, то, ради чего вейперы и придумывают всевозможными сэтапы для своих модов. Каждый, кто занимается намоткой атомайзера, пытается придумать что-то новенькое, чтоб показать свой уровень профессионализма в этой поистине увлекательной культуре.
    3. Достижение определенных показателей вейпа.
      К примеру, односпиральный обслуживаемый атомайзер можно намотать таким образом, что он будет выдавать вдвое больше пара, нежели его более современный собрат. Да-да, все это благодаря удачно подобранной намотке. Тогда как готовые спирали рассчитаны только на определенные показатели сопротивления.

    Расчет сопротивления: зачем и как правильно провести?

    Главной характеристикой любой намотки электронной сигареты является сопротивление.

    Так, к примеру, на популярные модели Субтанков отлично подходят как стандартные намотки в 1-0,5 Ом, так и отличающиеся от продаваемых обслуживаемых баз, либо меньше до 0,3 Ом включительно, или же больше.

    Оптимальные значения сопротивления.

    Сопротивление намотки парогенераторов зависит от ряда факторов, среди которых:

    1. Длина намотки.
      Здесь подразумевается количество витков, из которых состоит спираль. Если вы помните из физики, то закон гласит, что чем длиннее путь, по которому идет напряжение, тем выше сопротивление тока. Кстати, это самое главное правило, которое нужно учитывать при самостоятельном обслуживании атомайзеров.
    2. Толщина.
      Тут снова мы обращаемся к законам физики. Чем меньше толщина используется для намотки, тем выше сопротивление на спираль и наоборот. Но при этом тут стоит отметить следующее: из более толстой проволоки, к примеру, 0,5 мм, не так-то уж и просто делать новые витки. Да и к тому же, чем больше площадь намотки, тем большее количество тепла потребуется для ее прогрева. Отсюда быстрый расход аккумулятора.
    3. Показатели сопротивляемости.
      Это значение во многом зависит от самого материла для намотки спирали. В соответствии с эксплуатационными характеристиками расходников, для каждого из них нужно подбирать специальную толщину и длину, а также количество витков для реализации готового сэтапа.

    При создании намотки необходимо всегда помнить, что чем больше витков получается, и чем больше диаметральный размер спирали, тем больше разогреваемая площадь. За счет этого удается получить более густой и объемный пар.

    Но при этом делать бесконечные по длине койлы невозможно, ведь ограничения накладывают как сам вейп, так и атомайзер, которые могут просто не справиться с поставленной задачей, что приведет к их выходу из строя.

    Кроме этого, занимаясь самостоятельным обслуживанием испарителей на электронке, а именно наматывая его, нужно помнить и понимать законы Ома, которые играют здесь немаловажную роль.

    Если же наматывать спираль для вейпа, не руководствуюсь какими-либо правилами, то это может привести к различного рода проблема, как в работе девайса, так и прочим сложностям. Но обо всем по порядку, мы рассмотрим, что будет, если неправильно наматывать атомайзер, немного позже.

    К примеру, при намотке спирали на SubTank, а для таковых сопротивление на койлах должно быть не менее 0,5 Ом, нужно помнить, что для обслуживания подобных сэтапов нужны подходящие гаджеты.

    В этом случае для качественной работы койлов нужно, чтоб мод был с силой тока в 15 Ватт. Однако, найти девайс с такими характеристиками сегодня крайне сложно, поэтому работать с низкоомными намотками крайне сложно.

    Совет! При выборе намотки необходимо брать во внимание не только показатели мощности на вейпе, но и его сопротивление. Самый большой выбор парительных гаджетов сегодня начинается от 30 Вт и выше.

    Помимо этого, чтоб обеспечить качественный процесс парения, необходимо обращать внимание и на источник питания, которым оснащен вейп. В акках должен быть ток высокой частоты, в противном случае намотка может перегреться.

    При низких ваттах с никелевыми или титановыми намотками удается добиться низкого сопротивления. Правда, если электронная сигарета не оснащена функцией термоконтроля, то будьте готовы к тому, что такой сэтап очень скоро перестанет выполнять свое назначение.

    Первоначально сопротивление любого материала рассчитается по закону, который известен всем нам еще со школьной скамьи: R=U/I. Но эта формула не совсем полная. В нашем случае в нее нужно дописать еще и длину спирали.

    Таблица расчета.

    А чтобы было более понятно, давайте рассмотрим несколько примеров расчета сопротивления намотки для обслуживаемых атомайзер электронной сигареты:

    1. Если вам нужно получить сопротивление на намотке в 0,5 Ом, то, полагаясь на предложенную выше формулу, рассчитываем, что канаталовая проволока А1 вполне сгодится для реализации поставленной задачи. Толщина проволоки при этом не должна быть больше 0,4 мм, в купе с радиусом завитков в 1,125 мм, нужно будет сделать приблизительно 5,5 витка.
    2. Или вот вам второй пример: требуемое сопротивление на койлах – 0,3 Ом. Для намотки будем использовать проволоку из никеля. Итак, берем Никель 200, толщина которого составляет 0,2 мм. Здесь достаточным будет сделать 12 завитков, с радиусом каждого в 1,25 мм.

    На первый взгляд, проводить подобные расчеты – дело не простое, но при этом есть масса вариантов, как упростить эту задачу. В сети интернета вы с легкостью сможете найти специальные расчетные программы, именуемые калькуляторами сопротивления.

    Одними из таких прог, которые помогут провести правильный расчет, могут послужить reprove или coiltoy, которые, кстати, можно поставить не только на стационарном компе, но и закачать из мобильного приложения Google Play.

    Мало кто из вейперов занимается расчетами собственными силами. Большинство парильщиков предпочитают пользоваться соответствующими прогами: это и быстро, и удобно.

    Для справки! Сегодня очень популярным стало добиваться сопротивления меньше 1 Ом, и многие профессиональные вейперы с легкостью достигают даже 0,05 Ом на своих намотках. Именно такое сопротивление предпочитают любители вкусного и объемного парения.

    Что будет, если расчет сопротивления спирали будет выполнен неверно?

    Вопрос, конечно, очень актуальный и достаточно щепетильный. Сразу же хотим предупредить, обязательно прочтите эту инфу до конца, ведь от этого зависит не только организация качественного процесса парения.

    Итак, каковы же последствия неправильно выполненного расчета сопротивления намотки атомайзера на электронной сигарете:

    1. Если сопротивление на испарителе будет низким, то самое страшное, что может случиться – это некачественный работа всего гаджета в целом. Низкоомное парение возможно только на вейпах, которые работают более чем на 15 Ваттах. В противном случае процесс преобразования либо вообще не состоится, либо будут наблюдаться плевки жижи (это когда вместе с паром при затяжке в рот вейпера попадает и парительная смесь).
    2. В том случае, если сопротивление на спирали будет очень высоким, то тут последствия могут быть уже более серьезными. Хорошо, если своевременно определить эту проблему и заменить намотку на более подходящую по сопротивлению. Хуже будет, если парильщик постарается раскочегарить вейп на этой намотке. Тут уже возможны даже взрывы всего гаджета. Стоит ли говорить о том, что может произойти с вейпером, если мод взлетит на воздух прямо во время затяжки? Совсем печальная картина….

    Как бы то ни было, но сопротивление на испарителе должно отвечать эксплуатационным характеристикам как самого атомайзера, так и электронки, в частности источника питания.

    Почему сопротивление на вейпе скачет?

    Очень актуальная для вейперов проблема: бывает так, что в процессе парения сопротивление скачет на разные величины. Выдает 1,6 Ом, а спустя несколько минут показатель меняется уже на 2 Ом.

    Этому есть несколько объяснений:

    1. Крепежные винты, с помощью которых намотка фиксируется на базе, закручены недостаточно сильно.
    2. Сопротивление получившегося сэтапа не подходит для электронки или самого испарителя.
    3. Слабая затяжка испарителя и вейпа.
    4. Проблемы в функциональности контролирующей платы.

    Давайте попытаемся разобраться с подобной неприятностью. Используя специальный тестер или другой мод, на котором есть возможность контроля показателей намотки, измеряем величину сопротивления спирали.

    За неимением возможности провести измерения, но зная количество витков, диаметральный размер проволоки, диаметр шнуру, можно забить эти данные в специальный калькулятор, и приблизительное сопротивление сэтапа будет известно.

    Если полученные результаты отвечают нормам, то идем дальше. Слегка отпускаем фиксационные винты, проверяем подключение концов намотки и производим повторную затяжку креплений. Снова тестируем электронку. Вейп заработал – отлично, нет, продолжаем искать проблему неисправности.

    У разных материалов сопротивление может сильно разниться.

    В инструкции к электронной сигарете, которая обязательно должна идти в комплекте вместе с модом, смотрим значение величины сопротивления. Если эти данные не совпадают, то единственный выход – перемотать атомайзер, выполнив необходимое количество завитков. Снова тестируем гаджет. Все хорошо – наслаждаемся парением, нет, работаем дальше.

    Третьей причиной того, что сопротивление на электронке постоянно скачет, может быть тот фактор, что атомайзер имеет плохой контакт или же на самом вейпе контакты передавлены. Тут достаточно проверить размер концов спирали и сами контакты на наличие загрязнений и прочих нюансов, которые могут привести к плохому коннекту испарителя и мода. Проверяем, и, если неисправность не возникла, радуемся.

    Если же все это не помогло устранить проблему и сопротивление на атомайзере продолжает скакать, то, вероятнее всего, неисправность в контролирующей плате. К сожалению, решить эту проблему самостоятельно крайне сложно. И если вы не профессионал в этом деле, то лучше доверьте свой мод специалистам.

    Но дело может быть и не в испарителе. Если на вейп поставить работающий атомайзер и проблема останется, то виной всему сам гаджет. Тут либо ремонт, который, как правило, не помогает решить проблему, либо полная замена девайса.

    Заключение

    В завершении нашей публикации хочется подвести небольшой итог:

    1. Прежде чем приступать к обслуживанию своего вейпа, обязательно ознакомьтесь с правилами проведения подобной процедуры. Кроме этого нужно хоть немножечко разбираться в физике, ну или хотя бы знать, что такое сопротивление на спирали, как его регулировать и от чего зависит его показатели.
    2. Помните, неправильно проведенный расчет сопротивления или же купленная неподходящая готовая спираль может стать причиной некачественного процесса парения, поломки гаджета или, того хуже, навредит здоровью вейпера.
    3. Для реализации намотки отдавайте предпочтение только качественным расходникам. Такой подход позволит сделать добротную, качественную и хорошо работающую спираль для электронной сигареты.
    4. Если вы пользуетесь покупными спиралями, то старайтесь подбирать их так, чтоб они хорошо становились на вашу базу. Здесь речь идет преимущественно об эксплуатационных характеристиках самой электронки, то есть, потянет ли она тот или иной сэтап.

    Вот, собственно, и все, что мы хотели донести до вашего сведения. Надеемся, эта инфа поможет вам организовать качественное обслуживание своей электронной сигареты. А какая намотка стоит на вашем вейпе: покупная или самодельная?

    И какая, по вашему мнению, из них лучше показывает себя в процессе парения?

    2019-06-19 11:01:37 0 753

    Спираль для атомайзера – один из самых главных элементов электронной сигареты. Реализовать намотку можно как собственными силами, так и купить уже готовые спирали. Все зависит от навыков и предпочтений самого пользователя подобного устройства.

    Как сделать намотку своими руками, мы уже рассказали в одной из наших публикаций, а вот о том, какова роль этого элемента в самом процессе парения – еще нет. Сегодня мы поговорим о том, что дают вейпам готовые спирали, есть ли смысл наматывать испаритель собственными силами и как провести расчет сопротивления спирали атомайзера.

    Намотка испарителя – очень важная составляющая электронной сигареты, за неимение которой подобные гаджеты работать просто не смогут. Спираль устанавливается на базу парогенератора (атомайзера, испарителя) и служит в качестве теплоэлемента, посредством которого, собственно, и возможен процесс преобразования вейп-заправки в тот самый пар, ради которого вейперы и покупают подобные гаджеты.

    Итак, как было сказано ранее, можно купить готовые спирали, которые рассчитаны на определенное сопротивление и подходят для определенных моделей электронок. Однако, переходя на этап профессионального вейпинга, многие парильщики изъявляют желание наматывать испарители своих электронных собственными силами, что дает массу преимуществ:

    • Экономия . Если говорить о долгосрочной самостоятельной намотке атомайзера, то речь идет о колоссальной экономии. Готовые спирали стоят практически столько же, сколько обойдется целый моток канталовой или нихромовой проволоки, из которой можно скрутить как минимум десяток вкусных койлов.
    • Уровень мастерства. Это, пожалуй, то, ради чего вейперы и придумывают всевозможными сэтапы для своих модов. Каждый, кто занимается намоткой атомайзера, пытается придумать что-то новенькое, чтоб показать свой уровень профессионализма в этой поистине увлекательной культуре.
    • Достижение определенных показателей вейпа. К примеру, односпиральный обслуживаемый атомайзер можно намотать таким образом, что он будет выдавать вдвое больше пара, нежели его более современный собрат. Да-да, все это благодаря удачно подобранной намотке. Тогда как готовые спирали рассчитаны только на определенные показатели сопротивления. Расчет сопротивления: зачем и как правильно провести?

    Главной характеристикой любой намотки электронной сигареты является сопротивление.

    Так, к примеру, на популярные модели Субтанков отлично подходят как стандартные намотки в 1-0,5 Ом, так и отличающиеся от продаваемых обслуживаемых баз, либо меньше до 0,3 Ом включительно, или же больше.

    Сопротивление намотки парогенераторов зависит от ряда факторов, среди которых:

    • Длина намотки. Здесь подразумевается количество витков, из которых состоит спираль. Если вы помните из физики, то закон гласит, что чем длиннее путь, по которому идет напряжение, тем выше сопротивление тока. Кстати, это самое главное правило, которое нужно учитывать при самостоятельном обслуживании атомайзеров.
    • Толщина. Тут снова мы обращаемся к законам физики. Чем меньше толщина используется для намотки, тем выше сопротивление на спираль и наоборот. Но при этом тут стоит отметить следующее: из более толстой проволоки, к примеру, 0,5 мм, не так-то уж и просто делать новые витки. Да и к тому же, чем больше площадь намотки, тем большее количество тепла потребуется для ее прогрева. Отсюда быстрый расход аккумулятора.
    • Показатели сопротивляемости. Это значение во многом зависит от самого материла для намотки спирали. В соответствии с эксплуатационными характеристиками расходников, для каждого из них нужно подбирать специальную толщину и длину, а также количество витков для реализации готового сэтапа.

    При создании намотки необходимо всегда помнить, что чем больше витков получается, и чем больше диаметральный размер спирали, тем больше разогреваемая площадь. За счет этого удается получить более густой и объемный пар.

    Но при этом делать бесконечные по длине койлы невозможно, ведь ограничения накладывают как сам вейп, так и атомайзер, которые могут просто не справиться с поставленной задачей, что приведет к их выходу из строя.

    Кроме этого, занимаясь самостоятельным обслуживанием испарителей на электронке, а именно наматывая его, нужно помнить и понимать законы Ома, которые играют здесь немаловажную роль.

    Если же наматывать спираль для вейпа, не руководствуюсь какими-либо правилами, то это может привести к различного рода проблема, как в работе девайса, так и прочим сложностям. Но обо всем по порядку, мы рассмотрим, что будет, если неправильно наматывать атомайзер, немного позже.

    К примеру, при намотке спирали на SubTank, а для таковых сопротивление на койлах должно быть не менее 0,5 Ом, нужно помнить, что для обслуживания подобных сэтапов нужны подходящие гаджеты.

    В этом случае для качественной работы койлов нужно, чтоб мод был с силой тока в 15 Ватт. Однако, найти девайс с такими характеристиками сегодня крайне сложно, поэтому работать с низкоомными намотками крайне сложно.

    Совет! При выборе намотки необходимо брать во внимание не только показатели мощности на вейпе, но и его сопротивление. Самый большой выбор парительных гаджетов сегодня начинается от 30 Вт и выше.

    Помимо этого, чтоб обеспечить качественный процесс парения, необходимо обращать внимание и на источник питания, которым оснащен вейп. В акках должен быть ток высокой частоты, в противном случае намотка может перегреться.

    При низких ваттах с никелевыми или титановыми намотками удается добиться низкого сопротивления. Правда, если электронная сигарета не оснащена функцией термоконтроля, то будьте готовы к тому, что такой сэтап очень скоро перестанет выполнять свое назначение.

    Первоначально сопротивление любого материала рассчитается по закону, который известен всем нам еще со школьной скамьи: R=U/I. Но эта формула не совсем полная. В нашем случае в нее нужно дописать еще и длину спирали. Таблица расчета.

    А чтобы было более понятно, давайте рассмотрим несколько примеров расчета сопротивления намотки для обслуживаемых атомайзер электронной сигареты:

    • Если вам нужно получить сопротивление на намотке в 0,5 Ом, то, полагаясь на предложенную выше формулу, рассчитываем, что канаталовая проволока А1 вполне сгодится для реализации поставленной задачи. Толщина проволоки при этом не должна быть больше 0,4 мм, в купе с радиусом завитков в 1,125 мм, нужно будет сделать приблизительно 5,5 витка.
    • Или вот вам второй пример: требуемое сопротивление на койлах – 0,3 Ом. Для намотки будем использовать проволоку из никеля. Итак, берем Никель 200, толщина которого составляет 0,2 мм. Здесь достаточным будет сделать 12 завитков, с радиусом каждого в 1,25 мм.

    На первый взгляд, проводить подобные расчеты – дело не простое, но при этом есть масса вариантов, как упростить эту задачу. В сети интернета вы с легкостью сможете найти специальные расчетные программы, именуемые калькуляторами сопротивления. Одними из таких прог, которые помогут провести правильный расчет, могут послужить reprove или coiltoy, которые, кстати, можно поставить не только на стационарном компе, но и закачать из мобильного приложения Google Play. Мало кто из вейперов занимается расчетами собственными силами. Большинство парильщиков предпочитают пользоваться соответствующими прогами: это и быстро, и удобно.

    Для справки! Сегодня очень популярным стало добиваться сопротивления меньше 1 Ом, и многие профессиональные вейперы с легкостью достигают даже 0,05 Ом на своих намотках. Именно такое сопротивление предпочитают любители вкусного и объемного парения.

    Вопрос, конечно, очень актуальный и достаточно щепетильный. Сразу же хотим предупредить, обязательно прочтите эту инфу до конца, ведь от этого зависит не только организация качественного процесса парения. Итак, каковы же последствия неправильно выполненного расчета сопротивления намотки атомайзера на электронной сигарете:

    • Если сопротивление на испарителе будет низким, то самое страшное, что может случиться – это некачественный работа всего гаджета в целом. Низкоомное парение возможно только на вейпах, которые работают более чем на 15 Ваттах. В противном случае процесс преобразования либо вообще не состоится, либо будут наблюдаться плевки жижи (это когда вместе с паром при затяжке в рот вейпера попадает и парительная смесь).
    • В том случае, если сопротивление на спирали будет очень высоким, то тут последствия могут быть уже более серьезными. Хорошо, если своевременно определить эту проблему и заменить намотку на более подходящую по сопротивлению. Хуже будет, если парильщик постарается раскочегарить вейп на этой намотке. Тут уже возможны даже взрывы всего гаджета. Стоит ли говорить о том, что может произойти с вейпером, если мод взлетит на воздух прямо во время затяжки? Совсем печальная картина….

    Как бы то ни было, но сопротивление на испарителе должно отвечать эксплуатационным характеристикам как самого атомайзера, так и электронки, в частности источника питания.

    Очень актуальная для вейперов проблема: бывает так, что в процессе парения сопротивление скачет на разные величины. Выдает 1,6 Ом, а спустя несколько минут показатель меняется уже на 2 Ом. Этому есть несколько объяснений:

    • Крепежные винты, с помощью которых намотка фиксируется на базе, закручены недостаточно сильно.
    • Сопротивление получившегося сэтапа не подходит для электронки или самого испарителя.
    • Слабая затяжка испарителя и вейпа.
    • Проблемы в функциональности контролирующей платы.

    Давайте попытаемся разобраться с подобной неприятностью. Используя специальный тестер или другой мод, на котором есть возможность контроля показателей намотки, измеряем величину сопротивления спирали.

    За неимением возможности провести измерения, но зная количество витков, диаметральный размер проволоки, диаметр шнуру, можно забить эти данные в специальный калькулятор, и приблизительное сопротивление сэтапа будет известно.

    Если полученные результаты отвечают нормам, то идем дальше. Слегка отпускаем фиксационные винты, проверяем подключение концов намотки и производим повторную затяжку креплений. Снова тестируем электронку. Вейп заработал – отлично, нет, продолжаем искать проблему неисправности.

    В инструкции к электронной сигарете, которая обязательно должна идти в комплекте вместе с модом, смотрим значение величины сопротивления. Если эти данные не совпадают, то единственный выход – перемотать атомайзер, выполнив необходимое количество завитков. Снова тестируем гаджет. Все хорошо – наслаждаемся парением, нет, работаем дальше.

    Третьей причиной того, что сопротивление на электронке постоянно скачет, может быть тот фактор, что атомайзер имеет плохой контакт или же на самом вейпе контакты передавлены. Тут достаточно проверить размер концов спирали и сами контакты на наличие загрязнений и прочих нюансов, которые могут привести к плохому коннекту испарителя и мода. Проверяем, и, если неисправность не возникла, радуемся.

    Если же все это не помогло устранить проблему и сопротивление на атомайзере продолжает скакать, то, вероятнее всего, неисправность в контролирующей плате. К сожалению, решить эту проблему самостоятельно крайне сложно. И если вы не профессионал в этом деле, то лучше доверьте свой мод специалистам.

    Но дело может быть и не в испарителе. Если на вейп поставить работающий атомайзер и проблема останется, то виной всему сам гаджет. Тут либо ремонт, который, как правило, не помогает решить проблему, либо полная замена девайса.

    В завершении нашей публикации хочется подвести небольшой итог:

    • Прежде чем приступать к обслуживанию своего вейпа, обязательно ознакомьтесь с правилами проведения подобной процедуры. Кроме этого нужно хоть немножечко разбираться в физике, ну или хотя бы знать, что такое сопротивление на спирали, как его регулировать и от чего зависит его показатели.
    • Помните, неправильно проведенный расчет сопротивления или же купленная неподходящая готовая спираль может стать причиной некачественного процесса парения, поломки гаджета или, того хуже, навредит здоровью вейпера.
    • Для реализации намотки отдавайте предпочтение только качественным расходникам. Такой подход позволит сделать добротную, качественную и хорошо работающую спираль для электронной сигареты.
    • Если вы пользуетесь покупными спиралями, то старайтесь подбирать их так, чтоб они хорошо становились на вашу базу. Здесь речь идет преимущественно об эксплуатационных характеристиках самой электронки, то есть, потянет ли она тот или иной сэтап.

    Вот, собственно, и все, что мы хотели донести до вашего сведения. Надеемся, эта инфа поможет вам организовать качественное обслуживание своей электронной сигареты. А какая намотка стоит на вашем вейпе: покупная или самодельная?

    И какая, по вашему мнению, из них

    Сегодня я бы хотел рассказать вам о такой нужной и удобной вещи как калькулятор намотки. И не просто сделать обзор их всех, а напротив, рассказать о самом удобном из них, на мой взгляд.

    Сразу уточню, что калькулятор о котором пойдет речь доступен как в виде приложения для iOS или Android , так и в виде онлайн версии на сайте. Преимущество такого подхода очевидно, с одной стороны вы можете пользоваться калькулятором на большом экране когда вам это удобно, а с другой — в любой момент можете переключиться на мобильное приложение, интерфейс которого как две капли воды похож на сайт, что делает его использование максимально привычным. Это может быть удобно во многих ситуациях, например если вам лень включать компьютер или если вы находитесь не дома, и так далее.

    Кстати одно из применений которое я нашел для себя лично: когда у меня появляется какая-либо идея по намотке я могу просто достать из кармана телефон и указав все параметры проверить ориентировочное сопротивление и требуемую мощность и понять какие из моих девайсов с ней справятся, а какие нет.

    В общем, применений на самом деле куча, а главное каждый продвинутый вэйпер определится с ними сам, также как и впрочем с необходимостью иметь такое приложение.

    Итак, речь пойдет о приложении Reprova Coil Calc .

    Давайте сперва рассмотрим интерфейс и возможности мобильной версии, а потом я немного расскажу вам о сайте. Уточню что речь пойдет о версии под iOS и на скриншотах вы увидите именно её, просто потому что у меня в данный момент, к сожалению, нет девайсов под Android, но в целом версии ничем особо не отличаются, так что это не так уж важно.

    Интерфейс:

    Первое что встречает нас после установки приложения — иконка. Вполне приятная, с символом Ома.

    Ну и после всех приготовлений нас встречает основной экран приложения.

    Если говорить об интерфейсе в целом — он очень удобен и интуитивен, никакой кучи меню или вкладок в которых можно потеряться здесь нет. Один экран. Всё.

    Отдельным плюсом является наличие русской локализации, которая делает использование приложения более удобным для людей, которые не дружат с английским.

    Возможности:
    Возможности программы достаточно обширны.

    Вы можете выбирать следующие параметры:

    • количество проводов в спирали (от 1 до 6)
    • количество спиралей (от 1 до 4)
    • тип спирали (нанокойл/микрокойл и обычная)
    • диаметр провода
    • диаметр витков (внутренний диаметр спирали)
    • число витков
    • длинну ножек (от спирали до стоек)
    • тип (материал) провода
    Также доступны рекомендации по оптимальной мощности под вашу намотку и можно сохранять спирали, чтобы в любой момент можно было посмотреть что вы там раньше намотали.

    Теперь немного подробнее о нескольких пунктах.

    При выборе диаметра витка вам доступны заданные значения в дюймах (inch) и миллиметрах (mm). Диапазон достаточно широкий и перекрывает все возможные варианты которые вам потребуются при рассчёте. Однако отсутствие возможности ввести свои значения я бы назвал минусом.

    Значения в миллиметрах начинаются от 0.5 и заканчиваются 4мм, шаг варьируется от 0.1 до 0.5мм, в дюймах от 3/64 до 3/16

    В миллиметрах доступны варианты:

    В дюймах:

    При выборе диаметра провода диапазон будет от 0.10 до 1.02мм, причем, что особо удобно, рядом со значениями в миллиметрах даются в скобках значения AWG. Это удобно в случае когда вы читаете или смотрите видео о намотках от американских коилбилдеров, т.к. как правило они указывают диаметры проводов именно в AWG а не в миллиметрах. Кстати 28 gauge и 28AWG это одно и то же, могут сказать и так и так.

    Доступные значения:

    • 0.10мм (AWG 38)
    • 0.11мм (AWG 37)
    • 0.12мм (AWG 36)
    • 0.14мм (AWG 35)
    • 0.15мм
    • 0.16мм (AWG 34)
    • 0.18мм (AWG 33)
    • 0.20мм (AWG 32)
    • 0.22мм (AWG 31)
    • 0.25мм (AWG 30)
    • 0.28мм (AWG 29)
    • 0.30мм
    • 0.32мм (AWG 28)
    • 0.35мм
    • 0.36мм (AWG 27)
    • 0.38мм
    • 0.40мм (AWG 26)
    • 0.45мм (AWG 25)
    • 0.50мм
    • 0.51мм (AWG 24)
    • 0.57мм (AWG 23)
    • 0.60мм
    • 0.63мм
    • 0.64мм (AWG 22)
    • 0.70мм
    • 0.71мм (AWG 21)
    • 0.80мм
    • 0.81мм (AWG 20)
    • 0.90мм (AWG 19)
    • 1.0мм
    • 1.02мм (AWG 18)
    Таким образом, как видите, штатные значения покрывают весь диапазон диаметров проволоки, которые могут быть использованы при намотке.

    При выборе материала проволоки доступны:

    • Nickel 200 (Ni)
    • Titanium (Ti)
    • SS AISI 304
    • Nichrome Cr20Ni80
    • Nichrome Cr15Ni60
    • Фехраль Х23Ю5Т
    • Kanthal D
    • Kanthal A1

    Если прокрутить экран ниже то мы видим собственно то, ради чего программа и делалась — рассчёт сопротивления в соответствии с вышеуказанными параметрами.

    Но это ещё не всё. Как видите, мы также можем указать ползунком напряжение и посмотреть какова будет мощность при этом сопротивлении. Ниже мы видим рекомендуемую мощность.

    Помимо этого при изменении напряжения приложение отображает как повлияет установленная мощность на процесс парения, есть три варианта — низкая, оптимальная и перегрев. Достаточно удобно знать заранее в каком диапазоне спираль будет нагреваться оптимально а в каком следует ждать перегрев и следовательно привкус гари.

    Reprova Coil Calc также рассчитывает необходимую длину провода, ток пи заданной мощности (что очень полезно при парении на мехмодах) и длину спирали, а также поверхностную мощность в ваттах на миллиметр квадратный (этот параметр грубо говоря даёт представление насколько эффективно будет реализовываться мощность за счёт расссчёта площади спирали).

    Чуть ниже имеется строка со ссылкой, которую вы можете открыть в браузере и все заданные вами параметры отобразятся в онлайн версии, или же можете отправить эту ссылку в сообщении и получатель также сможет увидеть то что вы рассчитали в приложении в онлайн версии.

    Также вы можете сохранить ваши рассчёты внутри приложения назвав их так как вам удобно (например в соответствии с названием атомайзера на который установлен конкретный койл) и впоследствии в любой момент загрузить нужный рассчёт.

    В общем функционал очень достойный, здесь есть всё что нужно и даже чуть больше.

    Недостатки:
    Из недостатков стоит отметить следующие моменты:
    • отсутствие рассчёта для сложных намоток типа clapton coil, fused clapton, итд.
      Однако я подозреваю что такие рассчёты трудно реализуемы или не реализуемы вообще, так что это скорее придирка.
    • немного хромающую локализацию
      Не все пункты переведены, в приложении часто встречаются непереведенные слова.
    • отсутствие версии под iPad
      Иногда было бы удобно иметь такую версию, например на тот случай если будет много различных сохранённых намоток, или же, например, в версии для iPad можно было бы реализовать различные графики мощности.
    • отсутствие рассчёта оптимальной температуры для спиралей на никеле и титане
      вместо этого отображается всё тот же рассчёт мощности в зависимости от сопротивления, что вообще неприменимо в случае с никелем, который можно использовать только на девайсах с термоконтролем в силу очень низкого удельного сопротивления и, как следствие, предельно низкого сопротивления готовых койлов
    Но в то же время хочется отметить что приложение активно обновляется и дорабатывается, так что есть вероятность что в будущих версиях вышеуказанные недостатки исправят. В остальном программа отличная.
    Онлайн версия:

    В целом онлайн версия практически ничем не отличается от мобильной, что очень удобно. Однако есть одно отличие, которое, на мой взгляд, довольно интересно, а именно — 3D график температуры.

    Объясню как им пользоваться. На фото вы видите три варианта этого графика с соответсвтующими подписями «мало», «хорошо», «плохо». Этот график, грубо говоря, отображает то как будет нагреваться при парении ваша спираль. При изменении напряжения ползунком меняется и график. Таким образом руководствуясь его изменениями (и своими предпочтениями, не забываем что калькулятор несёт лишь функцияю отправной точки , но никак не истины в последней инстанции в отношении подбора мощности) можно вывести диапазон напряжений под конкретную спираль и ваши потребности.

    Цена:
    На момент публикации приложение оценивается в $0.99 в

    Создание индивидуальной намотки — процесс кропотливый и творческий, но подчиняющийся некоторым техническим правилам.

    Вейп-калькулятор намотки спирали — это незаменимый помощник для парильщика, который предпочитает экспериментировать, а не тратиться на уже готовые решения.

    Что помогает определить калькулятор?


    Онлайн-программа калькулятор намотки спирали предназначена для следующих целей:

    • калькулятор выявляется количество витков, необходимых для получения определенного количества ohm;
    • приложение ищет оптимальное напряжение относительно имеющегося сопротивления на атомайзер для уютного парения на том или ином девайсе;
    • утилита выявляет диметр витка, диаметр провода, длину ножек, тип провода и тип непосредственно спирали.

    Спирали для электронных сигарет рассчитаны на разную мощность и имеют индивидуальные характеристики. Применение калькулятора — это возможность быстро и безопасно намотать спираль и модернизировать вэйп-девайс согласно ожиданиям. Расчет проводится автоматически, занимает не более пары секунд и выдает точную информацию, удобную для изучения и анализа.

    Как провести расчет параметров?


    Первый шаг — указать количество проводов и спиралей для намотки. Это может 1 провод, два койла, что актуально для создания намотки на дрипку или другого аналогичного атомайзера.

    Далее фиксируется тип спирали. Наиболее распространенные: микро, когда витки прижимаются друг к другу, и клэптон, когда один провод обматывается другим по типу гитарной струны. Для проводов также указывается диаметр, а точнее — сечение соединения.

    Диаметр витка — это характеристика, базируемая на диаметре основы. К примеру, для дрипки чаще всего берется 2,5 мм, что оптимально для комфортного парения. Количество витков подбирается индивидуально. Это может быть целый или половинный виток. Чем больше, тем сложнее проходит разогрев, требует больше времени. Поэтому с данным параметром большинство парильщиков экспериментирует, подбирая значение под себя.

    Reprova Coil Calc — пожалуй самое удобное мобильное приложение-калькулятор намотки [iOS, Android] / Отзывы, обзоры, сравнение / VapeNews

    Приветствую вас, уважемые читатели!

    Сегодня я бы хотел рассказать вам о такой нужной и удобной вещи как калькулятор намотки. И не просто сделать обзор их всех, а напротив, рассказать о самом удобном из них, на мой взгляд.

    Сразу уточню, что калькулятор о котором пойдет речь доступен как в виде приложения для iOS или Android, так и в виде онлайн версии на сайте. Преимущество такого подхода очевидно, с одной стороны вы можете пользоваться калькулятором на большом экране когда вам это удобно, а с другой — в любой момент можете переключиться на мобильное приложение, интерфейс которого как две капли воды похож на сайт, что делает его использование максимально привычным. Это может быть удобно во многих ситуациях, например если вам лень включать компьютер или если вы находитесь не дома, и так далее.

    Кстати одно из применений которое я нашел для себя лично: когда у меня появляется какая-либо идея по намотке я могу просто достать из кармана телефон и указав все параметры проверить ориентировочное сопротивление и требуемую мощность и понять какие из моих девайсов с ней справятся, а какие нет.

    В общем, применений на самом деле куча, а главное каждый продвинутый вэйпер определится с ними сам, также как и впрочем с необходимостью иметь такое приложение.

    Итак, речь пойдет о приложении Reprova Coil Calc.

    Давайте сперва рассмотрим интерфейс и возможности мобильной версии, а потом я немного расскажу вам о сайте. Уточню что речь пойдет о версии под iOS и на скриншотах вы увидите именно её, просто потому что у меня в данный момент, к сожалению, нет девайсов под Android, но в целом версии ничем особо не отличаются, так что это не так уж важно.

    Интерфейс:

    Первое что встречает нас после установки приложения — иконка. Вполне приятная, с символом Ома.

    Далее при загрузке мы видим логотип компаниии Revelation, которая поддерживает приложение и сайт с онлайн-версией калькулятора.

    Ну и после всех приготовлений нас встречает основной экран приложения.

    Если говорить об интерфейсе в целом — он очень удобен и интуитивен, никакой кучи меню или вкладок в которых можно потеряться здесь нет. Один экран. Всё.

    Отдельным плюсом является наличие русской локализации, которая делает использование приложения более удобным для людей, которые не дружат с английским.

    Возможности:

    Возможности программы достаточно обширны.

    Вы можете выбирать следующие параметры:

    • количество проводов в спирали (от 1 до 6)
    • количество спиралей (от 1 до 4)
    • тип спирали (нанокойл/микрокойл и обычная)
    • диаметр провода
    • диаметр витков (внутренний диаметр спирали)
    • число витков
    • длинну ножек (от спирали до стоек)
    • тип (материал) провода

    Также доступны рекомендации по оптимальной мощности под вашу намотку и можно сохранять спирали, чтобы в любой момент можно было посмотреть что вы там раньше намотали.

    Теперь немного подробнее о нескольких пунктах.

    При выборе диаметра витка вам доступны заданные значения в дюймах (inch) и миллиметрах (mm). Диапазон достаточно широкий и перекрывает все возможные варианты которые вам потребуются при рассчёте. Однако отсутствие возможности ввести свои значения я бы назвал минусом.

    Значения в миллиметрах начинаются от 0.5 и заканчиваются 4мм, шаг варьируется от 0.1 до 0.5мм, в дюймах от 3/64 до 3/16

    В миллиметрах доступны варианты:

    • 0.5
    • 0.6
    • 0.7
    • 0.8
    • 0.9
    • 1
    • 1.25
    • 1.5
    • 2
    • 2.25
    • 2.5
    • 2.75
    • 3
    • 3.5
    • 4

    В дюймах:
    • 3/64
    • 5/64
    • 3/32
    • 7/64
    • 1/8
    • 9/64
    • 5/32
    • 11/64
    • 3/16

    При выборе диаметра провода диапазон будет от 0.10 до 1.02мм, причем, что особо удобно, рядом со значениями в миллиметрах даются в скобках значения AWG. Это удобно в случае когда вы читаете или смотрите видео о намотках от американских коилбилдеров, т.к. как правило они указывают диаметры проводов именно в AWG а не в миллиметрах. Кстати 28 gauge и 28AWG это одно и то же, могут сказать и так и так.

    Доступные значения:

    • 0.10мм (AWG 38)
    • 0.11мм (AWG 37)
    • 0.12мм (AWG 36)
    • 0.14мм (AWG 35)
    • 0.15мм
    • 0.16мм (AWG 34)
    • 0.18мм (AWG 33)
    • 0.20мм (AWG 32)
    • 0.22мм (AWG 31)
    • 0.25мм (AWG 30)
    • 0.28мм (AWG 29)
    • 0.30мм
    • 0.32мм (AWG 28)
    • 0.35мм
    • 0.36мм (AWG 27)
    • 0.38мм
    • 0.40мм (AWG 26)
    • 0.45мм (AWG 25)
    • 0.50мм
    • 0.51мм (AWG 24)
    • 0.57мм (AWG 23)
    • 0.60мм
    • 0.63мм
    • 0.64мм (AWG 22)
    • 0.70мм
    • 0.71мм (AWG 21)
    • 0.80мм
    • 0.81мм (AWG 20)
    • 0.90мм (AWG 19)
    • 1.0мм
    • 1.02мм (AWG 18)

    Таким образом, как видите, штатные значения покрывают весь диапазон диаметров проволоки, которые могут быть использованы при намотке.

    При выборе материала проволоки доступны:

    • Nickel 200 (Ni)
    • Titanium (Ti)
    • SS AISI 304
    • Nichrome Cr20Ni80
    • Nichrome Cr15Ni60
    • Фехраль Х23Ю5Т
    • Kanthal D
    • Kanthal A1

    Если прокрутить экран ниже то мы видим собственно то, ради чего программа и делалась — рассчёт сопротивления в соответствии с вышеуказанными параметрами.

    Но это ещё не всё. Как видите, мы также можем указать ползунком напряжение и посмотреть какова будет мощность при этом сопротивлении. Ниже мы видим рекомендуемую мощность.

    Помимо этого при изменении напряжения приложение отображает как повлияет установленная мощность на процесс парения, есть три варианта — низкая, оптимальная и перегрев. Достаточно удобно знать заранее в каком диапазоне спираль будет нагреваться оптимально а в каком следует ждать перегрев и следовательно привкус гари.

    Reprova Coil Calc также рассчитывает необходимую длину провода, ток пи заданной мощности (что очень полезно при парении на мехмодах) и длину спирали, а также поверхностную мощность в ваттах на миллиметр квадратный (этот параметр грубо говоря даёт представление насколько эффективно будет реализовываться мощность за счёт расссчёта площади спирали).

    Чуть ниже имеется строка со ссылкой, которую вы можете открыть в браузере и все заданные вами параметры отобразятся в онлайн версии, или же можете отправить эту ссылку в сообщении и получатель также сможет увидеть то что вы рассчитали в приложении в онлайн версии.

    Также вы можете сохранить ваши рассчёты внутри приложения назвав их так как вам удобно (например в соответствии с названием атомайзера на который установлен конкретный койл) и впоследствии в любой момент загрузить нужный рассчёт.

    В общем функционал очень достойный, здесь есть всё что нужно и даже чуть больше.

    Недостатки:

    Из недостатков стоит отметить следующие моменты:
    • отсутствие рассчёта для сложных намоток типа clapton coil, fused clapton, итд.
      Однако я подозреваю что такие рассчёты трудно реализуемы или не реализуемы вообще, так что это скорее придирка.
    • немного хромающую локализацию
      Не все пункты переведены, в приложении часто встречаются непереведенные слова.
    • отсутствие версии под iPad
      Иногда было бы удобно иметь такую версию, например на тот случай если будет много различных сохранённых намоток, или же, например, в версии для iPad можно было бы реализовать различные графики мощности.
    • отсутствие рассчёта оптимальной температуры для спиралей на никеле и титане
      вместо этого отображается всё тот же рассчёт мощности в зависимости от сопротивления, что вообще неприменимо в случае с никелем, который можно использовать только на девайсах с термоконтролем в силу очень низкого удельного сопротивления и, как следствие, предельно низкого сопротивления готовых койлов

    Но в то же время хочется отметить что приложение активно обновляется и дорабатывается, так что есть вероятность что в будущих версиях вышеуказанные недостатки исправят. В остальном программа отличная.
    Онлайн версия:

    В целом онлайн версия практически ничем не отличается от мобильной, что очень удобно. Однако есть одно отличие, которое, на мой взгляд, довольно интересно, а именно — 3D график температуры.

    Объясню как им пользоваться. На фото вы видите три варианта этого графика с соответсвтующими подписями «мало», «хорошо», «плохо». Этот график, грубо говоря, отображает то как будет нагреваться при парении ваша спираль. При изменении напряжения ползунком меняется и график. Таким образом руководствуясь его изменениями (и своими предпочтениями, не забываем что калькулятор несёт лишь функцияю отправной точки, но никак не истины в последней инстанции в отношении подбора мощности) можно вывести диапазон напряжений под конкретную спираль и ваши потребности.

    Цена:

    На момент публикации приложение оценивается в $0.99 в AppStore, и в 51.35Р в GooglePlay.

    Онлайн версия бесплатна, так что можете начать ознакомление с неё а дальше уже поймете, надо оно вам, или нет.

    Онлайн калькулятор размеров рулона

    Онлайн калькулятор для определения основных размеров рулона

    Расчет длины материала в рулоне — предназначен для клиентов компании, которые могут самостоятельно проверить метраж материала в рулоне без размотки рулона. Данный калькулятор в помощь при покупки рулона и планировании его расхода.

    Расчет наружного диаметра рулона — предназначен для сотрудников компании. На основании запроса клиента менеджер расчитывает техническую возможность для порезки и перемотки материала с допустимым диаметром.


    В данном разделе для клиентов компании ООО «Тапро» создан калькулятор для определения основных параметров рулона. В основном данный калькулятор применяется к рулонным материалам на картонной шпуле.

    При производстве материалов на картонной шпуле необходимо учесть пожелания клиента — ширина и длина рулона, а также технические возможности компании: максимальный возможный внешний диаметр рулонов, который может быть изготовлен, порезан или перемотан на оборудовании.

    Использования калькулятора для вычисления длины рулона при заданных параметрах (толщины, и внешнего диаметра материала) позволяет с высокой точностью определить длину рулона готового изделия не прибегая к сложным процедурам размотки и измерению рулеткой. С помощью калькулятора можно установить длину рулона упаковочной клейкой ленты, малярной ленты, армированной ленты, БОПП пленки, двухстороннего вспененного, тонкого и пеноакриловой двухсторонней клейкой ленты, клейкой ленты с логотипом, а также других видов материалов.

    Калькулятор размещен на сайте с целью борьбы с нечестной конкуренцией на рынки упаковочных материалов. Каждый снабженец в своей практики сталкивался с таким явлением, как «недомот». Воспользовавшись нашим калькулятором Вы всегда сможете определить точно какую длину Вы покупаете. Мы предлагаем честные намотки наших материалов и хотим видеть на рынке таких же конкурентов.

    Онлайн калькулятор: Калькулятор спирали

    Универсальный калькулятор спирали Архимеда.

    Спираль Архимеда

    У нас есть пять размеров спирали: внешний диаметр — D, внутренний диаметр — d, толщина, разделительное расстояние или расстояние между рукавами — t, длина спирали — L, количество витков — n. Эти измерения связаны (см. Формулы под калькулятором), и вы можете рассчитать любые два, если знаете остальные три.

    В повседневной жизни спирали можно увидеть в любых свернутых предметах: рулонах бумаги, лент, пленок и так далее.Вы можете легко узнать размеры некоторых из этих объектов, такие как диаметр и толщина, или количество поворотов, и, используя калькулятор ниже, вычислить недостающие. Например, вы можете рассчитать длину рулона по внутреннему и внешнему диаметрам и толщине рулона или количеству оборотов. Вы также можете решить обратную задачу (когда вы знаете длину рулона) — рассчитать толщину и количество оборотов, используя длину рулона и оба диаметра. Теорию и формулы, как обычно, можно найти под калькулятором.

    Пожалуйста, будьте осторожны с управлением агрегатом при вводе известных размеров! 20 метров — это не то же самое, что 20 миллиметров …

    Калькулятор спирали
    Размеры Внутренний диаметр Количество оборотов Внешний диаметр Длина спирали Толщина Точность вычисления

    Цифры после десятичной точки: 4

    content_copy Link save Save extension Widget

    Спираль Архимеда

    Спираль Архимеда (также известная как арифметическая спираль) — это спираль, соответствующая положениям во времени точки M, удаляющейся от центральной точки O с постоянной скоростью по линии OA, которая вращается вокруг центральной точки O с постоянным угловым скорость.

    Архимедова спираль

    Если мы обозначим расстояние от O до M как ρ , а угол поворота как φ , то мы можем описать спираль с помощью полярного уравнения:

    ,

    , где k — параметр размера, равный изменению расстояния при повороте угла на 1 радиан. После одного поворота (угол увеличивается на ) расстояние увеличивается на 2πk .

    Это увеличение — это расстояние между двумя рукавами спирали, разделительное расстояние или толщина спирали.Мы можем переписать наше исходное уравнение, используя a :

    Поскольку толщина постоянна, чем дальше точка M удаляется от центра, тем больше спираль напоминает круг.

    Чтобы вывести формулу для длины спирали, мы рассмотрим бесконечно малое изменение длины.

    / Длина спирали

    Бесконечно малый спиральный сегмент dl можно рассматривать как гипотенузу треугольника dl , и dh . Отсюда:

    Бесконечно малый сегмент спирали dh можно заменить бесконечно малым сегментом окружности с радиусом ρ ; следовательно, его длина составляет ρdφ .

    Используя полярное уравнение спирали, мы можем заменить ρ на и на kdφ

    Теперь у нас есть зависимость длины dl от угла . Чтобы узнать длину, нам нужно проинтегрировать от начального угла до конечного угла.

    Короче говоря, окончательный интеграл:

    Если спираль начинается с нулевого угла (от центра), формула упрощается:

    Но в реальной жизни, конечно, рулон материала начинается не из центра.Обычно у него есть втулка, отсюда внутренний диаметр и начальный угол. Как связаны все эти параметры?

    Вот как количество витков n связано с углами:

    А вот как диаметры связаны с углами (это прямо следует из уравнения полярности спирали)

    Это все формулы, которые нам нужны для определения неизвестных размеров по известным размерам. Однако обратите внимание, что уравнение длины является трансцендентным, а обратная задача (поиск неизвестных размеров, в то время как длина находится среди известных размеров) требует численных методов.В этом калькуляторе используется метод секущих.

    Калькулятор длины рулона

    Калькулятор длины рулона

    Введение

    Зная длину рулона, просто измерив его диаметр, можно во многих ситуациях, поскольку многие предметы повседневного обихода свернуты, например, ленты, бумага, полиэтиленовые пленки и тд.

    Есть два способа рассчитать длину рулона (математически говоря «спираль»), точная и сложная формула, полученная из интеграла расчет и приближенная и более простая формула, полученная из суммы окружности концентрических окружностей.Примерной формулы достаточно во многих ситуациях, пока толщина ленты мала по сравнению с диаметром рулона.


    Калькулятор

    Следующий калькулятор упростит математику и выполнит вычисления. для вас (по точной или упрощенной формуле):

    Мобильная версия доступна здесь.


    Вывод приближенной формулы

    Теперь давайте посмотрим, как выводятся эти формулы.Чтобы не усложнять задачу, давайте рассмотрим спираль как серию концентрических круги (по одному на оборот), где радиус увеличивается на толщину лента каждый поворот. Погрешность будет небольшой, если толщина мала по сравнению с незначительной. диаметр рулона.

    Пусть D 0 — внутренний диаметр рулона (диаметр сердечник), D 1 наружный диаметр рулона, х мм толщина ленты Н и количество витков.Ищем длину ленты L .

    Во-первых, количество витков легко вычислить, так как это просто разница двух радиусов, разделенных на толщину ленты или, в единицах диаметр:

    Окружность первого витка πD 0 , длина окружности второй виток π (D 0 + 2h) , один третьего π (D 0 + 4h) , и так далее до N th поворот, имеющий окружность π (D 0 +2 (N – 1) h) .Таким образом, общая длина ленты составляет:

    Переставляя термины, мы получаем:

    Теперь сумма целых чисел от 1 до N-1 может быть выражена в форма N (N – 1) / 2 (формула Гаусса). Таким образом, длина L может быть выражена как:

    Или, в более простой форме:


    Обращение приближенной формулы

    Теперь, если мы хотим выполнить обратную операцию, то есть вычислить D 1 как функция от L , нам просто нужно инвертировать это уравнение (2 nd градус в N ) и получаем:

    Уравнения второй степени обычно имеют два решения, выражаемых с помощью Знак «±»; но в этом случае нам просто нужно решение с «+», так как решение со знаком «-» соответствует та же спираль, но в другом направлении.

    Затем мы вычисляем D 1 с:


    Вывод точной формулы

    Чтобы вычислить точную длину спирали, запишем уравнение кривая в полярных координатах:

    Здесь ρ — расстояние между осями как функция угла φ . φ выражается в радианах и составляет 0 в начале и увеличивается на каждый ход.Таким образом, с каждым поворотом радиус ρ увеличивается на h .

    Чтобы вычислить φ , действуем так же, как и раньше, чтобы вычислить N , но теперь у нас есть множитель из-за угла в радианах:

    а также

    Длина кривой в полярных координатах рассчитывается следующим образом: формула:

    Здесь производную вычислить несложно и мы получаем:

    Итак, чтобы найти точную длину, достаточно вычислить:

    Теперь дело обстоит сложнее.Даже если хороший интегральный список решений должен включать решение таких интеграл, если мы хотим вычислить его вручную, нам нужно сначала изменить переменная с использованием гиперболического тождества ch 2 x — sh 2 x = 1 и чем преобразовать результат с другим гиперболическим тождеством: ch (2x) = ch 2 x + sh 2 x . После полной страницы алгебры мы получаем точное длина:


    Обращение точной формулы

    Инвертировать эту функцию непросто, и в этом приложении числовой используется приближение (метод Ньютона).Этот метод начинается с приближения или предположения решения (ноль функция) и итеративно уточняет ее, находя точку пересечения на ось абсцисс его касательной. Поскольку эта точка является лучшим приближением, процесс можно повторить. пока не будет достигнута желаемая точность.

    Здесь L (φ 0 , φ 1 ) = L 0 и мы хотим найти φ 1 зная L 0 , который заданная длина спирали; φ 0 постоянна.Мы можем переписать это уравнение в виде L (φ 0 , φ 1 ) — L 0 = 0 и мы называем его f (φ 0 , φ 1 ) следующим образом:

    Метод Ньютона говорит нам, что лучшее приближение φ 1 это φ ‘ 1 , что:

    И мы можем повторять приведенное выше уравнение до тех пор, пока желаемая точность не станет достигнуто. Калькулятор на этой странице пытается достичь максимальной точности. хранится в обычной переменной JavaScript с плавающей запятой, поэтому ошибки не могут следует отметить.Обычно достаточно нескольких итераций. Чтобы запустить этот алгоритм, мы можем использовать приближенную формулу, чтобы найти начальная φ 1 .

    Чтобы реализовать этот метод, нам нужно вручную вычислить производную ∂f (φ 0 , φ 1 ) / ∂φ 1 , что просто ∂L (φ 0 , φ 1 ) / ∂φ 1 поскольку L 0 является постоянным. Мы нашли:

    Благодаря этому алгоритм инверсии может быть легко реализован в калькуляторе.


    Оценка погрешности приближенной формулы

    Чтобы иметь представление об ошибке, вносимой приближенной формулой, давайте возьмем пример: предположим, у нас есть рулон бумаги с внутренним диаметром D 0 = 100 мм , наружный диаметр D 1 = 200 мм и толщина h = 100 мкм . По приближенной формуле получаем N = 500 и L примерно = 235,4623694 м . По точной формуле получаем φ 0 = 1000π , φ 1 = 2000π и L точное = 235.6194545 м . Разница всего 157 мм на 235 м, погрешность 0,067%. Если учесть, что при измерении диаметра точность, вероятно, составляет около 1 мм на 1 м (0,1%) погрешность приблизительного формула мала.

    Преимущество приближенной формулы в том, что в ней используются только основные операций и может быть легко вычислен даже вручную в простом кармане калькулятор. Точная формула использует гораздо больше математики, требует как минимум хорошего научного калькулятор, его нужно делать вручную, и он не дает большого выигрыша в точности.С другой стороны, на компьютере или смартфоне мощности процессора хватает. чтобы этот калькулятор JavaScript рассматривал точную формулу как лучшую вариант.



    Калькулятор физических свойств катушки

    Введите диаметр проволоки, количество витков, длину шпульки, диаметр шпульки. затем щелкните вычислить.

    Используйте таблицу размеров проволоки для определения диаметра проволоки.

    Таблица калибра проводов

    AWG

    Диаметр, дюйм

    Диаметр мм Сопротивление Ом / М Медь
    4/0 = 0000 0,460 11,7 0,000161
    3/0 = 000 0,410 10.4 0,000203
    2/0 = 00 0,365 9,26 0,000256
    1/0 = 0 0,325 8,25 0,000323
    1 0,289 7,35 0,000407
    2 0,258 6,54 0,000513
    3 0.229 5,83 0,000647
    4 . 204 5,19 0,000815
    5 0,182 4,62 0,00103
    6 0,162 4,11 0,00130
    7 0,144 3,66 0,00163
    8 0.128 3,26 0,00206
    9 0,114 2,91 0,00260
    10 0,102 2,59 0,00328
    11 0,0907 2,30 0,00413
    12 0,0808 2,05 0,00521
    13 0.0720 1,83 0,00657
    14 0,0641 1,63 0,00829
    15 0,0571 1,45 0,0104
    16 0,0508 1,29 0,0132
    17 0,0453 1,15 0,0166
    18 0.0403 1,02 0,0210
    19 0,0359 0,912 0,0264
    20 0,0320 0,812 0,0333
    21 0,0285 0,723 0,0420
    22 0,0253 0,644 0,0530
    23 0.0226 0,573 0,0668
    24 0,0201 0,511 0,0842
    25 0,0179 0,455 0,106
    26 0,0159 0,405 0,134
    27 0,0142 0,361 0,169
    28 0.0126 0,321 0,213
    29 0,0113 0,286 0,268
    30 0,0100 0,255 0,339
    31 0,00893 0,227 0,427
    32 0,00795 0,202 0,538
    33 .00708 0,180 0,679
    34 0,00631 0,160 0,856
    35 0,00562 0,143 1,08
    36 0,00500 0,127 1,36
    37 0,00445 0,113 1,72
    38 0.00397 0,101 2,16
    39 0,00353 0,0897 2,73
    40 0,00314 0,0799 3,44
    41 0,00280 0,07112 4,34
    42 0,00249 0,0633 5.47
    43 0,00222 0,0564 6,90
    44 0,00198 0,0502 8,70
    45 0,00176 0,0447 10,98

    Для расчета усилия с использованием примера ниже: введите «Число оборотов», «Длина бобины» может быть любым, кроме 0, введите «Диаметр бобины (D)», это диаметр железного сердечника, введите «Номинальный ток (I)», введите « Расстояние зазора (G), затем нажмите рассчитать.-7 обмотка катушки намотки масла

    электрические намотчики катушек

    Контактная информация

    Телефон
    941-962-8119
    ФАКС
    941-745-5602
    Расположение предприятия
    Брадентон, Флорида 34209
    Электронная почта
    Для цитат или общей информации:
    Стив @ production-solution.com

    Ссылки на моталки Страница

    Сделай сам К4ЗАД Калькулятор намотки катушки Ссылки


    Радио домашние пивовары легко справляются с работой с резисторами и конденсаторами; они поставляются в аккуратных маленьких упаковках, и их ценность легко решительно, но работать с индукторами не так просто. Чтобы получить индуктивность и другие желаемые характеристики, катушки часто не могут быть куплены и должны быть намотаны на заказ.Катушка дизайн / создание включает в себя выбор правильной формы катушки, размера провода и материал сердечника (если не воздух), все составляющие процесс немного сложный. к счастью несколько авторы / веб-программисты взяли основные формулы для конструкции индуктора и создали онлайн-калькуляторы, которые помогают определить физический параметры, необходимые для катушки с желаемой электрической характеристики. Ниже приведены ссылки на онлайн-калькуляторы. полезно при разработке катушек для радиоприложений.Смотреть на этих сайтах, так как некоторые из них перечисляют другие полезные калькуляторы.

    Кому насколько мне известно во время создание этой страницы все ссылки к бесплатным калькуляторам без регистрации, необходимой для использования. Как и я использовал только некоторые из них я не давать никаких рекомендаций, и порядок листинга не указывает предпочтение. Информация о каждом может помочь вам выбрать лучшие удовлетворяя ваши потребности. Стоит отметить, что авторы некоторых критично относятся к точности используемых формул другими.

    Многие благодаря авторам за их работу в создание этого браузерного дизайна вспомогательные средства доступны.

    ### Указывает на калькуляторы которые выходят за рамки простого решения уравнения для одного заявленного отсутствующее значение, найдя недостающее значение при условии, что другие значения введены.

    Несколько Расчеты или конфигурации катушек:

    Три Калькуляторы индуктивности — Единицы: nHenrys, uHenrys & mHenrys — вычисляет количество витков катушки AL и L
    Индуктивность и многое другое — Несколько вариантов единиц измерения — Выходная индуктивность — Калькуляторы для доступно несколько форм без катушки.
    Калькулятор индуктивности катушки — Несколько выбор единиц — вычисляет индуктивность для однослойных / многослойных соленоидов и плоские спиральные катушки
    Найти L для катушек и других форм — Несколько вариантов юнитов + Проницаемость — Выходная индуктивность
    Калькулятор индуктивности с двумя катушками — Входы в дюймах — Делает однослойные и многорядные многослойные катушки.Вычисляет L
    Пять Калькуляторы катушки / индуктивности — Несколько калькуляторов индуктивности использование различных знаний для входных данных — Размеры в мм
    Калькулятор с тремя катушками / индуктивностью — Вводятся в см или дюймах — Делает однослойный и многорядные многослойные катушки. Вычисляет L
    Еще три калькулятора катушек / индуктивности — Выбор единиц для входов — 2 выхода — индуктивность — другое — реактивность

    Одноместный Катушки с воздушным сердечником слоя:

    Калькулятор индуктивности с воздушным сердечником — Широкий выбор единиц размера катушки — Вычисляет индуктивность с выбором единицы
    Воздух Конструктор сердечника индуктивности — Калькулятор — Ввод в миллигенах и дюймах — расширенный вывод на новую страницу Калькулятор индуктора с воздушным сердечником
    — включает Q — Размеры в мм — Вычисляет Индуктивность, добротность и длина провода Калькулятор индуктивности
    AL ### — Введите два значения и получите третье — Единицы индуктивности: mHenrys, uHenrys, nHenrys Калькулятор индуктивности катушки
    — Размеры в дюймах -Вычисляет индуктивность в uHenrys и длина провода в дюймах и футах
    Калькулятор с двумя катушками — Входные размеры в миллиметрах или дюймах и количество оборотов — Вычисляет индуктивность и количество витков
    Helical Coil Calculator — Input размер в мм или дюймах — вычисляет индуктивность и провод длина — включает собственная емкость
    Многоступенчатая конструкция катушки -Входной размер в мм — Расчеты для несколько свойств змеевика — с примерами
    LF Калькулятор индуктивности — Размеры в мМетрах и МГц (для Q) — Результат в microHenrys и Q
    Одноместный Слой, воздушный сердечник, калькулятор индуктивности — размеры указаны в мм МГц (для Q) — Вычисляет L в нескольких единицах измерения и длине провода Калькулятор индуктивности воздушного сердечника
    — Размеры в дюймах — Выход в uHenrys
    Индуктивность однослойных катушек на цилиндрические формы — введите радиус, длину, проницаемость и количество витков — вычисляет калькуляторы индуктивности uH
    LC — Входные витки, диаметры катушек и проводов в дюймах — Вычисляет uHenrys и провод и катушку длина Калькулятор индуктивности катушки с воздушным сердечником
    — Входные обороты, диаметр и длина рулона в дюймах — Расчет L в uHenrys
    однослойный Калькулятор воздушной катушки — Широкий выбор единиц — Входная длина, диаметры катушек и проводов — Вычисления Обороты и длина рулона
    Одноместный Калькулятор слоев воздушного змеевика — ### — Поля ввода: обороты, диаметр, длина и L — введите 3, получите 4-е.- С примерами
    Еще одна однослойная воздушная катушка Калькулятор — Выбор единиц — Входная длина, диаметры катушки и проволоки — Вычисление оборотов и длина рулона
    Калькулятор цилиндрической катушки профессора Койла — Закрывает ли катушки намотки и намотки пространства — Прочтите инструкции первый
    Два Калькуляторы катушек — выбор единиц — один рассчитывает L, другой витков и длину намотки

    Одноместный Слой катушек поверх магнитного материала:

    Универсальный однослойный калькулятор — ### — Ввод: 4 параметра и 5-й — банка использоваться для поиска неизвестного ядра Проницаемость
    Комплексный Калькулятор катушки — Слишком обширно, чтобы резюмировать — Взгляните на это — Включает в себя собственная емкость Конструкция катушки
    и калькулятор индуктивности — Ввод: размеры в метрических единицах или дюймах — Вычисляет индуктивность в единицах Генри
    Индуктивность однослойных катушек — вход: Обороты, размеры в мметрах и перм.- Рассчитывает L на новой странице
    Расчет индуктивности круговой петли — Ввод: витки, размеры в миллиметрах и перми. — Рассчитывает L в Генри
    определяет индуктивность однооборотного соленоида — Выбор единиц — Ввод: число оборотов, радиус длины и допустимость. — Выход L в нескольких единицах
    Цилиндрический катушечный индуктор Калькулятор дизайна — ### — с помощью 4 калькулятора — выбор единиц — Вычисляет L, повороты, допуск, площадь и длину

    Тороид Катушки:

    Калькулятор тороида амидона (железный порошок) — Введите желаемый размер ядра uHenrys и Amidon и цвет в найти L, повороты и т. д.
    Калькулятор тороида Amidon (феррит) — Введите желаемый размер ядра uHenrys и Amidon и цвет в найти L, повороты и т. д. Калькулятор индуктивности с ферритовым сердечником
    — Введите количество витков и AL, чтобы найти индуктивность катушки.
    Индуктивность тороида — вход размеры сердечника в см, количество витков и проницаемость для поиска катушки Индуктивность Калькулятор индуктивности тороида
    — Вход размеры сердечника в мм или мил, количество витков и проницаемость, чтобы найти катушку Индуктивность
    Калькулятор индуктивности тороида на оборот — Широкий выбор единиц ввода и количества оборотов — Выходы L и другие характеристики
    Калькулятор индуктивности с двумя тороидами — Широкий выбор устройств ввода / вывода & количество витков — Выходы L и другие характеристики
    Калькулятор намотки тороида — Находит количество витков для питаемых железных и ферритовых сердечников. известный размер и состав материала
    Некоторые Справка по работе с тороидами: (См. Также последний раздел Дополнительные Катушка Информация ниже)

    Тороид Таблица спецификаций — для тороидов 88 — с гибким калькулятор
    Тороид Графики характеристик — восемь диаграмм данных на тороидах
    G-QRP Информация о клубном тороиде — для обычных тороидов — включает AL данные Таблица индуктивности тороида
    G-QRP Club — PDF-файл значений mHenrys для много цветов тороиды с 1-50 оборотами
    Что это за материал? — Мой PDF Сборник (Скачать) методов идентификации материала тороида
    Калькулятор индуктивности тороидального сердечника с ферртовым сердечником — Мощный автономный калькулятор Excel с числовыми и графические результаты.
    Тороиды — некоторые практические соображения — Подробная статья — с номинальной мощностью (Ватт) для многих общие тороиды
    Собственная емкость Тороида Индукторы — возможно, больше, чем вам нужно знать. собственная емкость в конструкции катушки

    Спираль (Плоские) Катушки

    Плоские спиральные индукторы с воздушным сердечником — Большой выбор единиц измерения — Находит индуктивность — Пять других калькуляторы катушек здесь
    Flat Spiral Coil Calculator — Принимает вводимые размеры в дюймах или мм — вывод в uHenrys
    Плоская спиральная катушка Калькулятор индуктивности — Размеры в мкм — Имеет несколько плоских форм — Другое калькулятор ссылки здесь
    Однослойный Калькулятор плоской воздушной катушки — принимает вводимые размеры в дюймах или мм — вывод в uHenrys или nHenrys
    Спираль Калькулятор индуктивности — Размеры в мметрах — Девять выходы, для различных форм и формул, рассчитываются Калькулятор спиральной катушки
    — Габаритные размеры в мм и количество оборотов — Выход в uHenrys — Использует формулу Уиллера
    Калькулятор спирали профессора Койла из паутины — Красиво — Включает в себя таблицу проводов и калькулятор резонанса — Прочтите инструкции ниже

    Соленоид — Многослойные катушки:

    Многослойный Калькулятор индуктивности с воздушным сердечником — Выбор единиц — Входы: L, Катушка диаметр и длина, калибр провода — несколько выходов
    Многослойный Калькулятор индуктивности воздушного сердечника — Выбор единиц — Сложные входы из-за слоев — Только полезные ниже 3 МГц Калькулятор индуктивности многослойной катушки
    — Air Core — мм или дюймы — сложные входы из-за слоев — несколько выходов
    Калькулятор физических свойств катушки — Для катушек соленоидов реле — Не для RF

    Проницаемость — Найди Проходимость неизвестного ядра

    Определите проницаемость тороида — Вводятся в mHenrys к nHenrys и мм или см размеры жилы — Выпуск Пермь.& AL
    Как определить проницаемость неизвестного Ядра — Входы в uHenrys & размеры в мм — Также калькулятор индуктивности
    Видеть также: Универсальный однослойный калькулятор ###

    Реактивное сопротивление:

    Калькулятор индуктивного реактивного сопротивления

    — Принимает входные данные в герцах до ГГц и от нГенри до Генри. Калькулятор импеданса индуктора
    — Принимает входные сигналы в герцах до МГц и Калькулятор реактивного сопротивления от pHenrys до Henrys
    R L C ### — Единицы исправлены: uFarads, mHenrys & Hertz — Ссылки на емкостной Калькулятор реактивного сопротивления
    Реактивное сопротивление Калькулятор для обоих аккредитивов -& Единицы фиксированы: pFarads, uHenrys и MHz

    Другой Калькуляторы:

    Калькулятор взаимной индуктивности — Вычисляет взаимную индуктивность с учетом индуктивности 2 катушек (в mHenrys) и их коэффициент связи.
    Другой калькулятор взаимной индуктивности — То же, что и выше, но предлагает выбор единиц.
    Сайт разработки радиочастотных фильтров WA4DSY — Есть несколько типов фильтров с выходными графиками — Действительно полезный; a keeper
    Калькулятор коэффициента поворотов — Возводит ли отношение поворотов в квадрат. Калькулятор глубины кожи
    RF Cafe — Нечасто требуется, но с отличного сайта для радиотехников и радиолюбителей. Калькулятор самоиндукции провода
    — Выбор входных единиц — вычисляет L в нГенри длина провода
    Комплексная конструкция катушки Тесла — Нет полезно для РФ?
    Подробнее Калькуляторы катушки Тесла — Не подходит для РФ

    Дополнительно Информация о катушке:

    Балун и выбор сердечника трансформатора — много полезной информации и ссылки из W8JI
    Проволока, Тороиды и трансформаторы — много полезного информация — Включает таблицу сечения проводов и многое другое.
    PDF — Измерение свойств мягкого ферритового сердечника — Четырехстраничный PDF-файл с информацией об измерениях.
    Все о феррите из гаек & Volts Magazine — Хорошее образование со ссылками в конце

    ### калькуляторы которые выходят за рамки простого решения уравнения для одного заявленного отсутствующее значение, найдя недостающее значение при условии, что другие значения введены.

    Пожалуйста контакт мне о других приложениях этого типа и о любые исправления информации на этой странице.

    Назад на страницу указателя

    Главный Сайт — Архив истории морского радио

    Создано 11.11.2018 — Редакция от 19.07.2021 г.

    Обмотка рулонов | Паровоз

    Начать

    Начните заполнять поля ввода сверху слева. Если вы американец, вы можете перейти на британские единицы измерения (дюймы вместо миллиметров). Если вы в чем-то не уверены, попробуйте оставить значение по умолчанию.Вы всегда можете исправить это позже, если оно окажется неправильным.

    Если вы новичок в намотке катушек, ваш провод, вероятно, Kanthal A1, и он, вероятно, круглый. Достаточно удобно, что это значения по умолчанию.

    Диаметр проволоки должен быть напечатан на вашей катушке в миллиметрах или AWG. Введите это в поле AWG или в поле справа от него, помеченное как ⌀ r .

    Наконец, выберите желаемое сопротивление по вашему выбору. Желательно оставаться выше одного Ом, пока вы не будете достаточно уверены в том, что делаете. Вам необходимо знать, какой ток могут безопасно обеспечивать ваши батареи. В любом случае, пожалуйста, прочитайте о безопасности батареи, это важно.

    По мере обновления входных значений результаты будут обновлены в таблице справа.

    Видеоуроки

    Чтение результатов

    Длина провода сопротивления

    Это длина резистивного провода после того, как вы установили его в топпер и обрезали излишки.

    Количество витков

    Если вы делаете катушку для распылителя, где обе ножки катушки направлены в направлении в том же направлении , «Число витков округлено до половин витков» — это тот результат, который вам нужен.Если вы наматываете распылитель, где ножки указывают в направлении , противоположном направлению , используйте результат «Число витков, округленное до полных витков».

    Тепловой поток

    Обычно вы хотите оставаться где-то между 120 и 350 мВт / мм². Некоторым нравится более крутой вейп, другим — горячий. Цвет значка пламени даст вам приблизительное представление.Отрегулируйте по своему вкусу.

    Теплоемкость

    Чем выше теплоемкость, тем медленнее будет нагреваться (и охлаждаться) змеевик.

    Потеря мощности ног

    Потеря энергии на нагревание ножек змеевика может сделать ваш пар металлическим или резким на вкус, поэтому при каждой возможности держите ноги короткими.Интересно, что длина ноги — не единственная величина, которая влияет на процент потери мощности в ногах. Калибр проволоки и количество витков также имеют значение, так что следите за этим числом. Для большинства катушек вы обычно хотите, чтобы он был ниже 10%.

    Продвинутый

    Остальные значения результатов, вероятно, начнут иметь смысл, когда вы привыкнете к использованию калькулятора.Если вам нужен вариант ввода или результат, которого вы еще не видели в Steam Engine, попробуйте нажать кнопку Advanced . Вам может повезти. Повторное нажатие на кнопку вернет вас в основной режим. Обратите внимание, что любые изменения, внесенные вами в расширенном режиме, будут запомнены, даже если вы выйдете из расширенного режима. Если вы хотите начать с нуля, используйте кнопку Reset .

    Как работает калькулятор катушки

    — что он делает и чего не делает

    Платформа и точность

    деталей двигателя

    Все расчеты производятся на JavaScript, который использует 64-битную плавающую точку.Это дает точность в 15–17 значащих десятичных цифр, что более чем достаточно для моделирования сборки катушки.

    Внутри все переменные хранятся и рассчитываются в метрических единицах. Избегают ненужных преобразований единиц измерения, чтобы предотвратить накопление ошибок округления при использовании британских единиц.

    Во время использования (расширенный режим) в поля ввода записываются три значения: Диаметр проволоки, сопротивление проволоки на мм и длина проволоки сопротивления.Эти числа округлены в полях ввода, но сохраняются в памяти с полной точностью. Если вы вручную переопределите значение, вы можете ввести свой номер с любой точностью. При сохранении и последующей загрузке настроек будут отображаться округленные значения, но число по-прежнему будет существовать с полной точностью в памяти.

    Внутренние выработки

    — заглянуть в машинное отделение
    Длина провода сопротивления

    AWG преобразуется в диаметр по формуле, определяющей AWG.Это должно сделать преобразование AWG более точным, чем цифры, указанные многими поставщиками резистивных проводов.

    Сопротивление провода на единицу длины определяется удельным сопротивлением материала провода и площадью поперечного сечения провода. Удельное сопротивление для каждого материала ищется в небольшой таблице констант.

    Длина провода сопротивления — это заданное вами заданное сопротивление, деленное на сопротивление провода на единицу длины.Перед подсчетом количества оборотов вычитается длина ноги.

    Материал Удельное сопротивление ( Ом мм² / м )
    Kanthal A1 / APM 1,45
    Kanthal A / AE / AF 1.39
    Kanthal D 1,35
    Нихром N20 0,95
    Нихром N40 1,04
    Нихром N60 1.11
    Нихром N70 1,18
    Нихром N80 1,09
    Ni200 0,096 (при 20 ° C)
    Обертывания

    Когда вы вводите внутренний диаметр катушки, внешний диаметр — это просто внутренний диаметр плюс удвоенная толщина проволоки.Окружность вашей катушки получается путем умножения внешнего диаметра на π, и мы получаем длину одного витка.

    Обертка идет не по прямой окружности вокруг оправки, а по спирали, что делает ее немного длиннее, чем окружность катушки. Для скрученных катушек 2–4 нити объединяются в один диаметр с использованием диаметра внешнего круга, охватывающего 2 4 касательных окружности каждой нити.

    Тепло

    Тепловой поток более или менее равномерно распределяется по проволоке сопротивления. Горячие ноги нежелательны, поэтому мощность, используемую для нагрева ног, можно считать «потерянной».

    Когда вы устанавливаете тепловой поток, калькулятор сообщит вам, какую мощность / напряжение необходимо выдавать вашему модулю, чтобы достичь желаемого теплового потока.Какой тепловой поток следует стремиться, зависит от того, как долго длится затяжка, от того, прогреваете ли вы змеевик, теплоемкость змеевика, тип жидкости для электронных сигарет, воздушный поток, капиллярность, личный вкус и т. Д.

    Плотность материала катушки используется для расчета массы и теплоемкости проволоки. Из-за отсутствия данных о плотности различных сплавов нихрома (кроме N80), плотность качеств нихрома интерполируется из плотностей основных элементов сплава.

    Теплоемкость материалов проволоки не сильно различается в зависимости от используемых сплавов. Следовательно, 0,46 кДж кг -1 K -1 используется для всего кантала, а 0,447 кДж кг -1 K -1 используется для всего нихрома.

    Возможные источники ошибок

    — или сферические коровы в вакууме

    Этот калькулятор катушки представляет собой довольно простую и понятную цифровую модель геометрии и электрических свойств катушки распылителя, и можно ожидать, что она будет согласована, по крайней мере, сама с собой.В реальной жизни, с другой стороны, есть множество способов внести ошибку в ваши числа:

    • В зависимости от качества резистивный провод может быть немного толще или тоньше, чем указано, или сплав может немного отличаться, что может повлиять на удельное сопротивление.
    • Когда вы наматываете катушку, проволока также растягивается, увеличивая удельное сопротивление.Это редко бывает очень важно, но это зависит от того, насколько мал внутренний диаметр вашей катушки и насколько сильно вы натягиваете провод, когда наматываете его. Более тонкая проволока легче растягивается, но она также легче изгибается, что требует меньшего натяжения на небольшой оправке.
    • В катушке с контурами прикосновения (например, в микрокатушке) между контурами протекает небольшой ток.Несмотря на то, что окисление кантала создает тонкий изолирующий слой оксида алюминия вокруг провода, идеального изолятора не существует. Величина тока, который будет «протекать», зависит от толщины слоя оксида алюминия, который, в свою очередь, зависит от используемого сплава и от того, сколько вы его обожгли. Это также зависит от области фактического соприкосновения петель, степени их соприкосновения, потенциала напряжения между петлями и т. Д.
    • Электронный сок не очень хорошо проводит электричество, но, как и все остальное, он проводит немного.Сгоревший сок приводит к накоплению углерода на змеевике, а углерод довольно хорошо проводит электричество.
    • При сборке из Ni200 сопротивление катушки обычно настолько низкое, что «внутреннее» сопротивление самого распылителя может стать значительным. В результате сопротивление может оказаться выше, чем ожидалось, когда все собрано в моде. Примеры: Один из моих любимых, eXpromizer, имеет подпружиненный центральный штифт.Пружина также действует как проводник, и из-за высоких токов она может нагреваться, если она не чистая. Также известно, что Squape R не «любит» Ni200. Высокие или неустойчивые показания сопротивления не редкость. Если можете, старайтесь не выходить за пределы 0,1 & Ом; предел ДНК 40. С катушкой с более высоким сопротивлением ток будет ниже, а это означает, что вы теряете меньше энергии, нагревая электрические пути в распылителе.Ваши показания сопротивления и, как следствие, контроль температуры будут более точными. Время автономной работы, вероятно, также будет немного лучше.
      Максимальное сопротивление ДНК 40 в режиме Ni200 составляет 1.0 Ом. Достичь такого максимума с Ni200 сложно, и это не самоцель, но имейте в виду: наверху есть много запаса прочности.Не бойтесь воспользоваться этим фактом.

    Это некоторые из факторов, которые могут повлиять на точность в реальной жизни. Другой возможный источник погрешности — это внутренний диаметр катушки. Если оправка отклоняется от спецификации всего на 0,1 мм, длина одного витка будет меньше примерно на 0,314 мм. Эта небольшая ошибка, умноженная на десять витков, выросла более чем в тридцать раз.Выходные данные калькулятора никогда не могут быть лучше входных.

    Все эти источники ошибок могут до некоторой степени компенсировать друг друга, но они также могут складываться. Это одна из причин, по которой вы всегда должны иметь под рукой приличный мультиметр и измерять свою катушку после того, как вы ее построите. Модель отлично подходит для приблизительной оценки, но для правильной окончательной сборки по-прежнему требуются ваши навыки и некоторое измерительное оборудование.Steam Engine не предназначен для замены мультиметра.

    Конструкция индуктора с плоской спиральной катушкой-Apogeeweb

    Планарные катушки в основном используются в высокочастотных приложениях и сконструированы как дорожки на печатной плате. Этот калькулятор индуктивности с плоской спиральной катушкой определяет индуктивность однослойных круглых, квадратных, гексагональных и восьмиугольных плоских спиральных катушек, которые часто используются в метках ближней связи (NFC) и радиочастотной идентификации (RFID), на которые подается питание. посредством извлечения энергии из электромагнитного поля считывающего устройства.

    Предложен индуктор с плоской катушкой с замкнутой магнитной цепью и описаны его характеристики. Проводник индуктора с плоской катушкой имеет рисунок на плоскости, чтобы предотвратить возникновение разрывов в проводнике.

    Разъяснение видео

    Введение в спиральный индуктор

    Люди тоже спрашивают (Q&A)

    1. Что такое планарный индуктор?
    Плоская катушка индуктивности, не требующая обычной намотки, состоит из плоской катушки и двух магнитных пленок, расположенных между катушкой.Расчетные параметры были получены для четырех типов плоских индукторов: кольцевого, спирального, меандрового и закрытого типа.

    2. Что такое плоская катушка?
    Предложен индуктор с плоской катушкой с замкнутой магнитной цепью и описаны его характеристики. Проводник индуктора с плоской катушкой имеет рисунок на плоскости, чтобы предотвратить возникновение разрывов в проводнике.

    3. Какова формула индуктивности катушки?
    Рассчитайте индуктивность по следующей формуле: Индуктивность = µ (N в квадрате) A / длина, где N — количество витков в катушке, A — площадь поперечного сечения катушки, а длина — длина катушки. .

    4. Как уменьшить индуктивность катушки?
    Число витков проволоки или витков в катушке
    При прочих равных условиях большее количество витков проволоки в катушке приводит к большей индуктивности; чем меньше витков провода в катушке, тем меньше индуктивность.

    5. Почему индуктор блокирует переменный ток и допускает постоянный ток?
    Катушка индуктивности ослабляет переменный ток, допуская постоянный ток, поскольку она сопротивляется изменению тока.

    6. Влияет ли ток на индуктивность?
    В результате магнитного поля, связанного с протеканием тока, индукторы генерируют противоположное напряжение, пропорциональное скорости изменения тока в цепи.Индуктивность возникает из-за магнитного поля, создаваемого электрическими токами, протекающими в электрической цепи.

    7. Почему индуктор не используется в постоянном токе?
    Индуктор производит электромагнитный эффект в случае источников питания переменного тока и действует как форма сопротивления. Когда индуктор используется в цепи постоянного тока, он ведет себя как обычный проводник, за исключением того, что необходимо учитывать количество тока, который проходит через него.

    8. Почему L используется для обозначения индуктивности?
    Принято использовать символ L для обозначения индуктивности в честь физика Генриха Ленца.В системе СИ единицей измерения индуктивности является генри с символом единицы H, названным в честь Джозефа Генри, который открыл индуктивность независимо от Фарадея, но не раньше.

    9. Есть ли у индукторов полярность?
    В отличие от конденсаторов или диодов, индукторы не имеют функциональной полярности и работают одинаково в любом направлении. Следовательно, в подавляющем большинстве цепей конечного использования полярность не важна.

    10. Как накапливается энергия в индукторе?
    Катушки индуктивности накапливают энергию.Магнитное поле, окружающее катушку индуктивности, накапливает энергию по мере прохождения тока через поле. Если мы медленно уменьшаем силу тока, магнитное поле начинает разрушаться и высвобождает энергию, и индуктор становится источником тока.

    Калькулятор винтовой лестницы

    — геометрия круглой, изогнутой, спиральной и баковой лестницы


    Пояснение к
    ходовым размерам без учета уширения протектора
    Внутренний стрингер = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.
    Наружный стрингер = точки проступи, вьющиеся вверх и вокруг лестницы от вершины первого подъема до верхнего этажа.
    Внутренний отвес = точки протектора по вертикали (отвес).
    Внутренний уровень = точки проступи вокруг ВНУТРЕННЕГО УРОВНЯ (или плоской, как отмечено ВОКРУГ на круге на полу).

    Рабочие измерения:

    Внутри Стрингера

    Разметка
    Внешний стрингер

    Разметка
    Внутри отвеса

    Разметка
    Внутренний уровень

    Разметка

    Щелкните левой кнопкой мыши, отпустите и перетащите, чтобы измерить масштаб внутри диаграммы.

    Схема профиля винтовой лестницы с полными размерами

    Поручень винтовой лестницы Калькулятор истинного радиуса Введите фактический подъем поручня для введенного угла поворота.

    Обязательно соблюдайте местные строительные нормы и правила в отношении всех размеров лестницы.

    Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры


    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
