В чем разница однополюсного от двухполюсного автомата

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Сергей.

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты.

При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

Подробнее об устройствах защиты электрических сетей рассказано здесь: https://aqua-rmnt.com/ehlektrosnabzhenie/difavtomatyi-i-uzo-v-chem-raznitsa.html

О правилах подключения дифавтомата можно узнать из этой статьи: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-difavtomat-po-sxeme-i-zachem-eto-nuzhno.html

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Двухполюсный автомат — для чего он используется и чем отличается от однополюсного



Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки. В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.

Особенности работы однополюсного и двухполюсного АВ

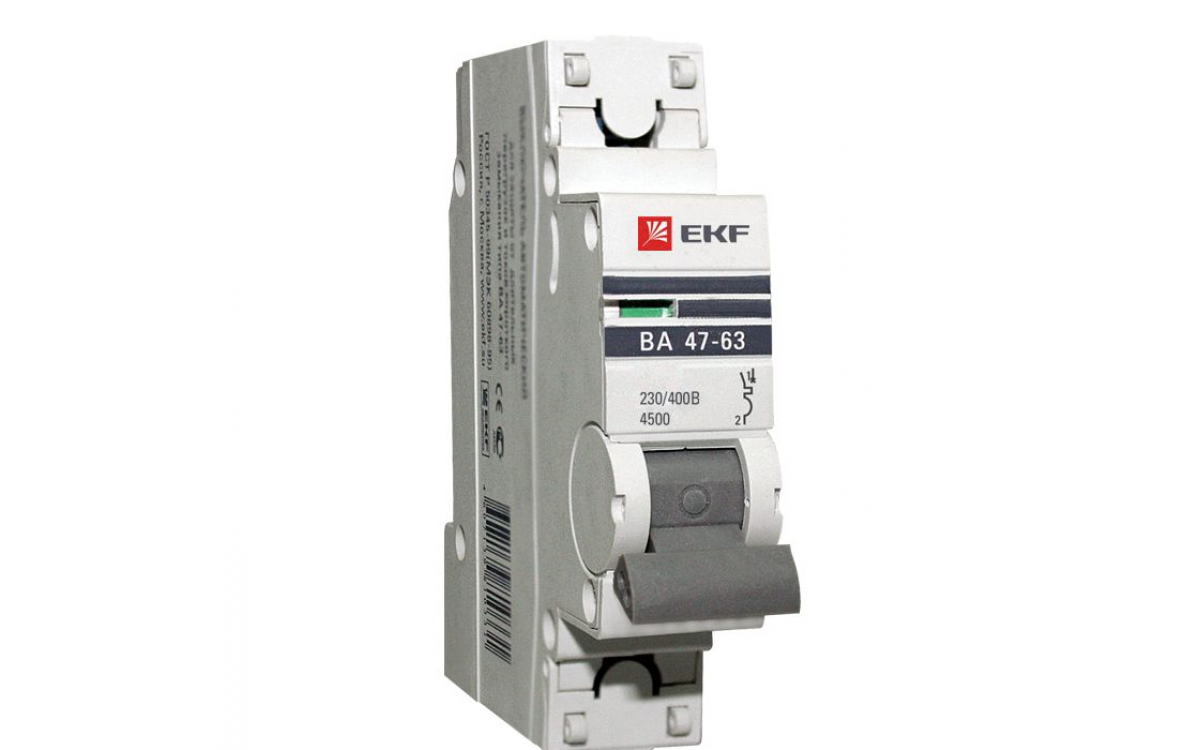

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии.

Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:



Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

• Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
• Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
• Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал.

Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

• При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

• Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
• В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
• Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Меры безопасности при установке двухполюсных автоматов

Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:

• Монтаж должен производиться двумя людьми, чтобы в случае поражения током одного из мастеров второй смог своевременно оказать пострадавшему помощь.

• Для защиты от поражения электротоком необходимо пользоваться диэлектрическими ковриками и защитными перчатками.
• Перед тем, как начинать любую работу с электросетями, необходимо получить специальное разрешение.

Заключение

В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.



в чем разница и для чего он нужен, что лучше

Двухполюсный автомат — надежное устройство, позволяющее защитить пользователя от короткого замыкания и прочих неприятных последствий, связанных с электрикой. Что это такое, какое назначение, устройство и принцип работы имеет автомат? В чем разница между однополюсным и двухполюсным? Об этом и другом далее.

Устройство и принцип работы

Двухполюсный автомат состоит из корпуса, верхней клеммы, неподвижного и подвижного контакта, механизма взвода с расцеплением, электромагнитного расцепителя, дугогасительной камеры, рычага управления, теплового расцепителя, регулировочного винта и нижней клеммы.

Схематичное устройство оборудования

Выключатель создается из пластика, оснащен контактами с ручкой. Рукоятка соединена с частью взвода, обеспечивающей движение силовых контактов. Их замыкание происходит благодаря повороту ручки.

Функциональное назначение

Функциональным назначением двухфазного автомата является обеспечение контроля независимых линий при неполадке и их одновременном выключении, нормальных показателей обслуживающих линий и выключение при наличии неисправностей.

Обратите внимание! Также назначение заключается в контроле за сетями, имеющими постоянный ток, и использовании в случае невозможности подключения одноконтурного проводника с закороченными нейтральными шинами.

Функциональное назначение аппарата

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

зачем нужен, подключение, отличие от однополюсного

В советское время защита бытовой однофазной электропроводки от короткого замыкания производилась при помощи плавких вставок предохранителей. На смену этим элементам пришли автоматические пробки, сейчас защитные функции выполняют автоматические выключатели.

Демонтаж пробок и установка на это место двух однополюсных автомата возможна без добавления проводов, но допустима ли такая замена или для защиты обязательно необходимо использовать двухполюсный автомат?

Где применяются двухполюсные автоматы

Во многих случаях в однофазной сети использование двухполюсных автоматических выключателей нецелесообразно. Для отключения питания и защиты линии достаточно в разрыв фазного провода установить однополюсный выключатель. Однако есть ситуации, в которых этот прибор не может обеспечить безопасность людей и целостность электропроводки.

Установка двухполюсного выключателя необходима в следующих случаях:

• Вводной автомат в квартире или частном доме. Питание жилых зданий осуществляется по трёхфазной четырёх- или пятипроводной схеме TN-S с заземлённой нейтралью. При обрыве нулевого проводника на участке между зданием и питающим трансформатором или коротком замыкании между нолём и фазой на нейтральном проводе появляется высокое напряжение. В этом случае необходимо отключить электропроводку от сети полностью, а не только фазный провод.
• Для защиты от неправильного подключения. В домах, электропроводка в которых прокладывалась в советское время, использовались двухжильные алюминиевые провода типа АППВ «лапша» или АПРТО «гупер». В этой проводке отсутствует цветовая маркировка, поэтому очень часто ноль и фаза поменяны местами. Дополнительную путаницу вносят сотрудники электрокомпании при замене прибора учёта, подходящая фаза к которому должна подключаться только к определённой клемме, а отходящие провода могут присоединяться произвольно. Установка однополюсного автомата может привести к тому, что будет отключаться только нейтраль и все приборы останутся под напряжением.
• Питание электроприборов по схеме ТТ, с изолированной нейтралью. Такая схема применяется при использовании разделительных трансформаторов или питании потребителей от переносных генераторов или преобразователей напряжения. Из-за отсутствия заземлённой нейтрали все проводники по отношению к контуру заземления являются однозначными, поэтому для защиты от поражения электрическим током при проведении ремонтных работ их необходимо отключать.
• Питание потребителей от двух фаз с нейтралью. Это достаточно редко встречающиеся ситуации, чаще всего такое питание подаётся на электрокотлы и электроплиты для уменьшения сечения подходящих проводов.

Информация! Подключение частных домов к трёхфазной сети производится через четырёхполюсный автоматический выключатель.

Чем двухполюсный автомат отличается от однополюсного

По своей конструкции и принципу действия двухполюсный автоматический выключатель похож на однополюсный, однако у такого аппарата имеются некоторые особенности. Он состоит из двух одинаковых автоматических выключателей и конструкция двухполюсного автомата включает в себя элементы, обеспечивающие одновременное включение, отключение и срабатывание защиты обоих полюсов.

Принцип работы

Принцип действия автоматического выключателя не зависит от числа полюсов, каждый из которых является самостоятельным защитным устройством, внутри которого находятся следующие элементы:

• Электромагнитный расцепитель. Состоит из катушки с подпружиненным сердечником. Основной функцией этого элемента является защита линии от короткого замыкания. При превышении тока, протекающего через автомат, над номинальным, сердечник втягивается и отключает выключатель, отключение происходит мгновенно. Величина тока срабатывания зависит от время-токовой характеристики и превышает номинальный ток в 3-20 раз, в зависимости от типа устройства. Этот параметр обозначается буквами «В», «С» и «D» и указывается перед значением уставки аппарата.
• Тепловой расцепитель. Действующим элементом этого вида защиты является биметаллическая пластинка, состоящая из двух слоёв металла с разным коэффициентом теплового расширения. Ток, протекающий по пластине, нагревает металл, полоска изгибается и отключает защитное устройство. Этот элемент предохраняет кабельные линии от перегрузки и перегрева, отключение происходит с задержкой времени, необходимой для нагрева пластины. Время задержки зависит от величины тока и уменьшается при его росте.

Кроме защитных элементов в конструкцию автомата входят и другие детали:

• Контакты и клеммы. Служат для подключения проводов и коммутации линии.
• Пружинный механизм. Обеспечивает прижатие контактов друг к другу и, при необходимости, мгновенное отключение.
• Пластиковый корпус и ручка включения.

Конструкция двухполюсного автоматического выключателя

Двухполюсный автомат состоит из двух однополюсных выключателей, соединённых в общую конструкцию. Такое соединение выполняется при помощи более длинных заклёпок, чем в обычном автомате. Кроме того, между половинками аппарата имеется специальная пластиковая пластинка, отключающая второй автоматический выключатель при срабатывании первого.

На задней стороне корпуса имеются специальные углубления и защёлки для крепления устройства на DIN-рейку. Для одновременного включения и отключения обоих полюсов ручки включения соединяются вставленной в них проволокой или пластиковой накладкой.

Являются ли два однополюсных автомата и один двухполюсный взаимозаменяемыми

При монтаже или ремонте не всегда есть в наличии необходимые автоматические выключатели, поэтому возникает вопрос — не приведёт ли такая замена к аварии или ложному срабатыванию защиты.

Возможна ли замена двухполюсного автомата парой однополюсных выключателей

Главное, чем двухполюсный автомат отличается от однополюсного, это одновременным включением и отключением полюсов, поэтому такая замена не является равноценной.

Прежде всего, это связано с тем, что при коротком замыкании или перегрузке линии отключится только одно защитное устройство, после чего сила тока в проводах упадёт до ноля и второй автомат останется включённым, причём заранее неизвестно, какой из выключателей отключится.

Это противоречит нормам ПУЭ п.3.1.18, в которых указано, что при срабатывании защиты отключение нулевого провода должно производиться вместе с фазными проводами.

Соединение рукояток однополюсных автоматов перемычкой ситуацию не изменит. В двухполюсном выключателе между отдельными полюсами находится дополнительный элемент, обеспечивающий одновременное отключение защиты.

Такая замена нежелательна так же при ручном включении и отключении автоматов. При этом нельзя исключить возможность случайного включения фазного полюса или отключения нулевого, в результате чего в сети на проводах появится опасное для жизни напряжение, но электроприборы при этом работать не будут.

Можно ли заменить одним двухполюсным автоматом два однополюсных

При небольшой «доработке напильником» эта операция вполне возможна. С экономической точки зрения это не имеет смысла, но вполне возможна ситуация, при которой однополюсные аппараты отсутствуют или необходимо разделить линии в однофазном щитке без установки дополнительной аппаратуры. Для этого необходимо разрезать накладку, соединяющую ручки автоматов или вытащить из них проволоку.

После разделения полюса начнут включаться и отключаться независимо друг от друга. Недостаток конструкции в том, что при срабатывании защиты одного из устройств второе так же отключится. Чтобы этого не произошло необходимо:

1. 1. разделить ручки включения;
2. 2. тонкой отвёрткой разогнуть концы трубчатых заклёпок, соединяющие полюса;
3. 3. ножом раздвинуть однополюсные автоматы до выпадения соединительной пластинки;
4. 4. сжать вместе полюса и заново заклепать заклёпки.

Осторожно! Разделение половин корпуса одного из полюсов приведёт к выходу его из строя.

Схема подключения двухполюсного автомата

Модульный двухполюсный автомат устанавливается в электрощитке на DIN-рейку при помощи специальных защёлок, находящихся с задней стороны корпуса. Подключение производится прижимными клеммами, в которые вставляется зачищенный конец провода.

Согласно ПУЭ п.3.1.6 подходящие провода рекомендуется присоединять к неподвижным контактам и, исходя из конструкции устройства, к автомату они подключаются к верхним клеммам.

В стандартной схеме электропроводки автоматические выключатели устанавливаются в следующей последовательности:

• до электросчётчика в отдельной опломбированной коробке — двухполюсный;
• после счётчика вводной автомат в электрощитке — двухполюсный;
• автоматы линий — допускается использование однополюсных выключателей с проходящей через них фазой.

Важно! К двухполюсному автомату подключается нулевой и фазный проводники. Отключать заземление выключателем запрещено согласно ПУЭ п.1.7.145.

Вывод

Отключение только одного из проводов в аварийной ситуации может привести к выходу оборудования из строя, а во время ремонта к поражению мастера электрическим током. Поэтому главное, для чего нужен двухполюсный автомат — это одновременное отключение обоих питающих проводов — нулевого и фазного. Установка однополюсных автоматических выключателей возможна только на отдельных линиях при наличии вводного двухполюсного автоматического выключателя.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



для чего нужен и как подключить?

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

• надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
• возможность контроля мощности отдельных электроприборов и установок;
• лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

• существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
• в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
• необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

1. Перед счётчиком устанавливают выключатель вводной AB.
2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока		1	2	3	4	5	6	8	10	16	20	25	32	40	50	63	80	100
Мощность однофазной сети		02	04	07	09	1,1	1,3	1,7	2,2	3,5	4,4	5,5	7	8,8	11	13,9	17,6	22
Сечения проводов	медных	1	1	1	1	1	1	1,5	1,5	1,5	2,5	4	6	10	10	16	25	35
	алюминиевых	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	4	6	10	16	16	25	35	50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Часто задаваемые вопросы от читателей

Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?

Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.

Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.

Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.

Список использованной литературы

• Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
• Буль Б.К. «Основы теории электрических аппаратов» 1970
• Е.Д. Тельманова «Электрические и электронные аппараты» 2010

для чего он используется и чем отличается от однополюсного

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Блок: 1/12 | Кол-во символов: 259
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Использование автомата так же возможно вместо выключателя.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

• С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
• Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
• Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме. С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Блок: 2/6 | Кол-во символов: 1305
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные — фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение — установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Блок: 3/12 | Кол-во символов: 670
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать. Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Для снижения вероятности такого отключения используют автомат с заданным токовым временем.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

• Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
• Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
• Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

Блок: 3/6 | Кол-во символов: 1445
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Блок: 2/7 | Кол-во символов: 3541
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

• надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
• возможность контроля мощности отдельных электроприборов и установок;
• лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

• существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
• в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
• необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Блок: 4/7 | Кол-во символов: 1457
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Блок: 4/12 | Кол-во символов: 684
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Блок: 5/12 | Кол-во символов: 506
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока		1	2	3	4	5	6	8	10	16	20	25	32	40	50	63	80	100
Мощность однофазной сети		02	04	07	09	1,1	1,3	1,7	2,2	3,5	4,4	5,5	7	8,8	11	13,9	17,6	22
Сечения проводов	медных	1	1	1	1	1	1	1,5	1,5	1,5	2,5	4	6	10	10	16	25	35
	алюминиевых	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	4	6	10	16	16	25	35	50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Блок: 6/7 | Кол-во символов: 1499
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Похожие записи:

, 15:50

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
• трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
• простота монтажа автомата (устанавливается одним щелчком на дин рейку)
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода .

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения . Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

• синий провод — всегда ноль
• желтый с зеленой полосой — земля
• оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее.

Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления . Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Блок: 9/12 | Кол-во символов: 7783
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Блок: 8/12 | Кол-во символов: 2679
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Кол-во блоков: 15 | Общее кол-во символов: 22826
Количество использованных доноров: 4
Информация по каждому донору:

1. https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html: использовано 3 блоков из 7, кол-во символов 6497 (28%)
2. http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat: использовано 2 блоков из 6, кол-во символов 2750 (12%)
3. https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/: использовано 6 блоков из 12, кол-во символов 12581 (55%)
4. https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat: использовано 1 блоков из 6, кол-во символов 998 (4%)

двухполюсный автомат | Советы электрика

Двухполюсные автоматы- в каких случаях они применяются?

Можно ли поставить двухполюсный автомат на вводе в дом или квартиру?

Как его правильно подключить и все ли подобные автоматические выключатели одинаковые?

Какие есть особенности и нюансы при установке двухполюсных автоматов и что об этом говорит “библия” электриков- ПУЭ?

Обо всем по порядку.

Итак, где же используются двухполюсные автоматы?

Исходя из названия автомата следует что применяются там, где питание электрооборудования идет по двум проводам и требуется одновременная автоматическая коммутация двух полюсов автомата.

Например- понижающий трансформатор 220/36 Вольт, где на вторичную обмотку для защиты от перегрузки ставится двухполюсный автомат.

Если для защиты первичной обмотки такого транса можно применить однополюсный автомат: подключить на него фазу, а ноль завести через нулевую шину в распредщитке, то вторичную обмотку так не защитишь.

Там нет фазы и нет ноля, а имеется линейное напряжение между двумя выводами вторичной обмотки напряжением 36 Вольт. Ну если совсем упрощенно- то две разные фазы.

И вот в этом случае как раз и применяется двухполюсный автомат.

Сразу хочу пояснить- есть два вида двухполюсников- 2Р и 1P+N. В чем их различие?

Автомат 1P+N или как его еще называют- “однофазный с нолем” отличается тем, что функции автоматического защитного отключения есть только в “фазном” полюсе.

Второй полюс- служит просто как выключатель нагрузки и используется для подключения нулевого провода, еще его используют в автоматике как нормально- разомкнутый контакт, а можно элементарно завести через него провод на сигнальную лампу и можно будет контролировать включенное положение автомата- лампочка будет светиться.

Конечно, такой автомат можно использовать как простой однополюсный. При этом “фазу” обязательно подключаем на свое место (ни в коем случае не на клемму N!).

Для квартирной электропроводки такие автоматы 1P+N вполне подходят и имеют преимущества перед однополюсными.

Например в случае срабатывания УЗО, установленного перед такими автоматами, для отыскания неисправности будет достаточно отключить все автоматы, потом включить УЗО и поочередно включать автоматы пока не найдется неисправная линия электропроводки.

А если бы стояли простые однополюсные- то пришлось бы вскрывать щиток, откручивать от нулевой шины провода и т.д…

Второй вид двухполюсных автоматов- 2Р.

У них уже оба полюса защищены от перегрузок и короткого замыкания и при подключении совершенно без разницы куда подключать ноль, а куда “фазу”. Эти автоматы пошире чем 1P+N.

Необязательно подключать на автомат 2Р фазу и ноль- вполне можно и две фазы- как одноименные так и разноименные. К тому же перемычку между клавишами включения можно в таком случае убрать и управлять нагрузкой поотдельности.

Нельзя убирать перемычку если через автомат подключены фаза с нолем!!!

Это грубейшее нарушение ПУЭ и очень опасно для жизни! В случае отключения нулевой клавиши от КЗ на корпусе электроприбора может оказаться опасный для жизни потенциал (напряжение)!

Таким автоматам так же безразлично с какой стороны подключать нагрузку- сверху или снизу, не имеет значения. Правилами это тоже не запрещено, однако я рекомендую все таки питание подключать сверху, а нагрузку- снизу.

А если и делать наоборот- то только в самых крайних случаях.

У меня самого были такие случаи когда в установленный щиток заводил старую электропроводку и ее длины не хватало что бы подключить на верхние зажимы автомата.

И что бы не мудрить- наращивать провод, устанавливать распредкоробку, я подключал на нижние клеммы. Но такие случаи были очень редкими и как исключение из правил.

А теперь о главном.

Такие двухполюсные автоматы можно устанавливать в качестве вводных автоматов, а так же для групповой и индивидуальной нагрузки. ПУЭ это не запрещает.

ПУЭ- это “библия” электрика, расшифровывается как “Правила Устройства Электроустановок”.

Вот что гласит нам “библия”:

пункт 6.6.28. “В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.”

У нас как раз в основном в квартирах и применяется двухпроводная(две жилы в проводе- 220 Вольт) однофазная электропроводка с заземленной нейтралью.

Важное замечание: если электропроводка трехпроводная, то есть фаза, ноль и заземление, то провод заземления запрещается во всех случаях размыкать!

Заземление (РЕ- провод) никогда не подключают через автомат, пробки, предохранитель и т.п.! Разрыв допускается только через штепсельный разъем!

Вроде в основном все рассказал, если есть какие вопросы- спрашивайте, буду отвечать!

В чем разница между однополюсным и двухполюсным выключателем

Если вы когда-либо внимательно изучали главную печатную плату в своем доме или офисе, вы, вероятно, заметили, что есть два разных типа выключателей. Первый — однополюсный выключатель, второй — двухполюсный выключатель. Однополюсный выключатель обычно используется в цепях на 120 вольт, 15-20 ампер. Они построены с одним проводом под напряжением и одним нейтральным проводом. Двухполюсный выключатель в основном используется с цепью 240 В, 20-60 ампер и состоит из двух проводов под напряжением.

Автоматический выключатель, провод и изоляция проводов предназначены для совместной работы как система. Созданная система имеет ограничения. Когда вы пытаетесь протолкнуть больше тока через цепь, провода начнут нагреваться, а изоляция вокруг провода может ухудшиться, а в некоторых случаях даже расплавиться. Когда это происходит, ток больше не ограничивается исходным проводом, и возникает пожар. Однако автоматический выключатель обнаружит любой избыточный ток и отключит систему, чтобы остановить весь поток энергии, прежде чем может произойти какое-либо реальное повреждение.

С учетом сказанного, автоматические выключатели используются в качестве специализированных устройств безопасности, которые помогают предотвратить потребление или использование электрической цепи большего тока, чем обычно предусмотрено для использования. Они помогают предотвратить возможные опасности возгорания, которые могут возникнуть в результате перегрева проводки в вашем доме или офисе. Каждая розетка в вашем доме или офисе напрямую подключена к системе электропроводки, которая получает питание через автоматический выключатель. Автоматические выключатели могут быть легко перезагружены после того, как они сработают, и причина дополнительного потребления тока устранена или устранена.

Большинство жилых домов и небольших офисных зданий подключены к электросети местной коммунальной компании, которая обеспечивает ток как 120 В, так и 240 В. Большинство электрических розеток в вашем доме подает напряжение 120 вольт. Однако некоторым приборам в вашем доме или офисе может потребоваться более высокое напряжение, обычно 240 вольт, поскольку им требуется больше энергии для правильной работы.

Выключатели однополюсные

Если посмотреть на вашу электрическую панель, то однополюсные выключатели — это узкие выключатели.Они используются для ряда устройств, таких как розетки общего освещения, пылесосы, вентиляторы, электроинструменты, щипцы для завивки, фены, наружное освещение, телевизоры, радио, компьютеры, DVD-плееры, зарядные устройства для мобильных телефонов и воздушные компрессоры, и многие другие. Однополюсный выключатель подключается с одним проводом под напряжением и одним нейтральным проводом, как указано выше. Если происходит перегрузка в цепи однополюсного выключателя, сработает только этот конкретный выключатель.

Двухполюсные выключатели

При осмотре электрической панели двухполюсные выключатели — это те, которые имеют двойные выключатели.Используемые с центральными кондиционерами, электрическими плитами, электрическими сушилками, электрическими водонагревателями, электрическими обогревателями плинтусов и даже гидромассажными ваннами, они также могут использоваться для обслуживания приборов с цепями с более низким напряжением. Двухполюсные выключатели подключаются двумя проводами под напряжением, соединенными одним нейтральным проводом. При таком типе подключения, если когда-либо произойдет короткое замыкание на проводах любого из полюсов, сработают оба. Двухполюсные выключатели обычно используются для обслуживания одной цепи на 240 В, но могут также использоваться для обслуживания двух отдельных цепей на 120 В

Надеемся, эта статья оказалась для вас полезной.В South Nashville Heating and Cooling мы всегда заботимся о наших клиентах. Вы — наш приоритет №1, поэтому мы готовы ответить на все ваши вопросы, обсудить ваши проблемы и удовлетворить все ваши потребности. Не откладывай. Свяжитесь с нашими специалистами сегодня, чтобы обеспечить общее здоровье и безопасность вашего дома или офиса !!

В чем разница между однополюсным и двухполюсным выключателем? — Cool Today

Если вы когда-нибудь заглядывали в главную панель цепи вашего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Но в чем разница между ними?

Ну, однополюсные выключатели и двухполюсные выключатели различаются по напряжению и силе тока, которые они обеспечивают, а также по способу подключения.

• Однополюсные выключатели: Обеспечивают напряжение 120 В, 15–20 ампер и имеют один провод под напряжением и один нейтральный провод.

• Двухполюсные выключатели: Обеспечивают 240 В, 20–60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод.

Мы более подробно рассмотрим различия между каждым из этих выключателей и обсудим, когда лучше использовать один из них.

Однополюсные выключатели

Однополюсные выключатели — это узкие выключатели, расположенные на электрической панели вашего дома.

Устройства / цепи, для которых они используются:

Как они подключены:

Однополюсные выключатели подключаются с одним проводом под напряжением и одним нейтральным проводом. При перегрузке в цепи однополюсного выключателя срабатывает только этот конкретный выключатель.

Приборы / цепи, для которых они используются:

• Центральные кондиционеры

• Электрические осушители

• Электрические плиты

• Электрические водонагреватели

Примечание. -полюсный выключатель может быть предназначен для вышеуказанных устройств, двухполюсные выключатели могут также обслуживать цепи / устройства с более низким напряжением (см. объяснение ниже).

Как они подключены:

Двухполюсные выключатели имеют два провода под напряжением, которые соединены одним нейтральным проводом. Это означает, что при коротком замыкании на одном из проводов под напряжением оба полюса сработают.

Эти выключатели могут использоваться для обслуживания двух отдельных цепей на 120 В или для одной цепи на 240 В, например, для вашей центральной цепи переменного тока.

Есть вопросы по домашней электрической панели? Задайте вопрос технику из Флориды

Вам нужно заменить прерыватель или у вас есть общие вопросы по электрической системе вашего дома?

Просто свяжитесь с нами.Мы здесь, чтобы помочь.

Связанное чтение:

Двухполюсные автоматические выключатели

Автоматические выключатели — это аварийные выключатели, которые защищают все электрические цепи в вашем доме. Стандартные выключатели бывают двух типов: однополюсные и двухполюсные. Однополюсные выключатели рассчитаны на 120 вольт и 15 или 20 ампер. Они управляют стандартными цепями освещения и розеток, а также цепями некоторых электроприборов в доме. Сами выключатели относительно узкие и занимают единственный слот в коробке выключателей дома.С другой стороны, двухполюсные выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт для крупных приборов, таких как электрические сушилки и плиты.

Что такое двухполюсный автоматический выключатель?

Двухполюсные выключатели — это выключатели «двойной ширины», которые занимают два паза в коробке выключателя. У них есть тумблер, который вдвое длиннее тумблера однополюсных выключателей.

Функциональность

Внутри блока выключателя или главной сервисной панели находятся металлические пластины под напряжением, называемые «горячими» шинами.Каждый полюс или точка подключения на шинах пропускает 120 вольт электричества. Когда установлены однополюсные выключатели, они защелкиваются на одном полюсе и получают 120 вольт. Двухполюсные выключатели защелкиваются на двух полюсах, обеспечивая в общей сложности 240 вольт. Схема подключения к двухполюсным выключателям содержит два «горячих» провода. Каждый из них подключается к клемме выключателя и защищен половиной выключателя. Если на одном из этих проводов возникает неисправность или другая проблема, сработает соответствующая половина выключателя.Это вызывает одновременное срабатывание другой половины выключателя, потому что две половины связаны вместе одной штангой выключателя или переключателем. Это эффективно отключает соединение с обоими полюсами шины, отключая сразу всю цепь.

Нажмите «Играть», чтобы узнать, как установить двухполюсный автоматический выключатель

.

Тандемные выключатели

Если вы открываете дверцу панели обслуживания и видите прерыватель одинарной ширины, но с двумя маленькими переключателями, расположенными рядом или рядом, это, вероятно, тандемный прерыватель.Тандемный выключатель, также называемый комбинированным, узким или сдвоенным выключателем, представляет собой двойной выключатель, занимающий место однополюсного выключателя. В отличие от двухполюсного выключателя, который обслуживает одну цепь 240 В, тандем обслуживает две цепи по 120 В; его нельзя использовать для подачи 240 вольт на одну цепь. Другой тип двойного выключателя — это «четырехпозиционный выключатель», который обслуживает две цепи на 240 В, но такой же ширины, как и стандартный двухполюсный выключатель.

Тандемные выключатели должны быть установлены правильно, чтобы быть законными и безопасными; они одобрены для определенных слотов на определенных панелях.Во-первых, панель должна быть рассчитана на установку тандемных выключателей, а во-вторых, переключатели должны быть установлены в соответствующие гнезда. На многих панелях только некоторые пазы подходят для тандемных выключателей. Они часто используются, когда на панели мало места, и кто-то хочет добавить две цепи на 120 В или добавить место для новой цепи на 240 В в другом месте на панели. Если вы хотите узнать, может ли ваша панель вмещать тандемные выключатели, вызовите электрика. Модификация тандемного выключателя для установки там, где ему не место, совершенно опасна.

В чем разница между однополюсным и двухполюсным выключателем?

Двухполюсный выключатель — это тип автоматического выключателя. Это выключатель безопасности, который защищает все электрические цепи дома. Кроме того, он используется для определенного диапазона напряжений. Кроме того, у нас есть однополюсный выключатель, который имеет разные характеристики. Мы более подробно рассмотрим, в чем разница между однополюсным и двухполюсным выключателями Linquip.

В чем разница между однополюсным и двухполюсным выключателем?

Разница между однополюсным и двухполюсным выключателем заключается в напряжении, силе тока и способах их подключения.

1. Однополюсный выключатель обеспечивает напряжение 120 В, 15–20 ампер и имеет один провод под напряжением и один нейтральный провод.
2. Как это подключено? Горячий провод и один нейтральный провод соединены с однополюсным выключателем. Только этот конкретный выключатель перемещается, когда в цепи однополюсного выключателя есть перегрузка.

С другой стороны:

1. Двухполюсный выключатель обеспечивает 240 вольт, 20-60 ампер и имеет два провода под напряжением, которые разделяют один нейтральный провод.
2. В двухполюсном выключателе машина 240 В переменного тока может выдерживать до 60 А с двумя горячими проводами.Для каждого провода требуется отдельный выключатель, потому что, если сработает другой, другой все равно должен разрезать цепь, в противном случае по проводу будет течь ток.
3. Цепи двухполюсного выключателя имеют большую мощность, поэтому он рассчитан на более высокие токи.
4. В двухполюсном выключателе провода толще, чем в однополюсном выключателе.

История разницы между однополюсным и двухполюсным выключателем не закончена. Подробнее:

Однополюсный выключатель регулирует нормальное освещение, электрические розетки и другие бытовые приборы.Он относительно узкий и занимает единственное место в коробке выключателя дома.

С другой стороны, двухполюсный выключатель — это пара отдельных полюсных выключателей, установленных друг на друга. Две силовые ветви, каждая на 120 вольт, но на противоположном этапе, соединены в пары для этих систем с 240 вольт. Все ножки имеют 120 вольт, но на двух нагревательных ножках — 240 вольт, что вдвое больше, чем 120 вольт. К каждой 120-вольтовой ножке должен быть подключен автоматический выключатель для защиты 240-вольтных устройств.В этом случае используется двухполюсный выключатель, состоящий из двух одинарных автоматических выключателей с физически прикрепленными рукоятками отключения. Таким образом, если какая-либо горячая нога потребляет слишком много электроэнергии, два выключателя срабатывают одновременно и отключают все напряжение на устройстве.

Путь, по которому электричество попадает в панель

В двухполюсном выключателе электрическая панель, где питание поступает от линии передачи, подключается к каждой цепи в доме. Напряжение в сети более или менее ограничено трансформатором, установленным на опоре питания.Это часто снижается до 220 вольт из-за сопротивления провода и других факторов. Эта энергия поступает в дом в виде двух горячих проводов с выходным напряжением трансформатора между ними. Каждый горячий провод присоединен к горячей шине, а третья шина — нейтральная шина — подключена третьим проводом к трансформатору. Напряжение между любой горячей шиной и нейтральной шиной составляет 120 вольт, а напряжение между двумя горячими шинами — 240 вольт.

как подключить двухполюсный выключатель?

Ну, как было сказано ранее, одно различие между однополюсным и двухполюсным выключателем заключается в том, как они подключены.Далее мы рассмотрим проводку двухполюсного выключателя.

Обычно в двухполюсном выключателе есть два провода под напряжением, соединенные одним нейтральным проводом. Это означает, что при коротком замыкании одного из горячих проводов отключаются оба. Его можно использовать для обслуживания двух отдельных цепей на 120 вольт или одной цепи на 240 вольт.

Давайте рассмотрим, как подключить двухполюсный выключатель.

1. Отключите питание сервисной панели на главных выключателях.Эти выключатели пронумерованы и обычно располагаются в верхней части сервисной панели.
2. Снимите панель выключателя, разблокировав крепления по углам.
3. Убедитесь, что у другого двойного выключателя есть место. Требуются два соседних слота по горизонтали. Вам нужно будет перенести выключатель из шины в зависимости от конфигурации текущих выключателей. Если нет открытых слотов, вам необходимо поручить монтажу субпанели электрику.
4. Снимите внешнюю часть сервисной панели, одну из круглых выбиваемых пластин.Через эти отверстия проходят провода, идущие в коробку. В отверстие следует установить кабельный разъем. На внутренней стороне панели установлена ​​контргайка разъема.
5. Пропустите провода через кабельный разъем от сверхмощной системы и затяните зажимные винты. Убедитесь, что вы проложили достаточно кабеля, чтобы добраться до автоматического выключателя. Затяните контргайку, когда кабель будет плотно установлен.
6. Присоедините белый провод от кабеля к нейтральной шине, который можно определить по контактам нейтрального провода в других цепях.Подсоедините неизолированный медный или зеленый заземляющий провод, если необходимо, к нулевой шине.
7. Вставьте черный и красный провода в двойные полюса и затяните винты.
8. Поместите выключатель в шины под напряжением. Затем он проскользнет внутрь, не будучи задвинутым на место.
9. Удалите паз на панели, закрывающей выключатели. Переустановите панель. Включите главные прерыватели.

Двухполюсный выключатель с одним выключателем

Двухполюсный выключатель с одним выключателем — это выключатель с внутренним перемещением.Две фазы отключения связаны внутри выключателя, так что при отключении одной из фаз питание отключается на обеих фазах. Поскольку все ступени находятся внутри выключателя, это внутреннее отключение. Сброс одного переключателя приведет к сбросу обеих фаз внутри выключателя.

Двухполюсный выключатель на 60 А: как его установить?

В проводе 240-вольтовой цепи два провода под напряжением, один с красной и черной изоляцией и один нейтральный, покрытый белой изоляцией. Также используется неизолированный провод заземления, но он не считается проводником.Если кабель вставлен в панель, разделите провода и зачистите каждый конец на расстоянии одного дюйма. Чтобы установить двухполюсный выключатель на 60 А, выполните следующие подключения:

Сначала подключите белый провод к хромированной шине нейтрали с его белыми проводами. Затем подключите провод заземления к шине заземления, которая также соединена с другими проводами заземления. После этого подключите красный провод к одному наконечнику выключателя на 60 А, а черный провод к другому наконечнику. Наконец, поместите выключатель перед пустым слотом, когда все будет близко, и защелкните его.

Заключение

Выключатели являются частью электрической системы для защиты от избыточного тока. Существует три основных типа выключателей: однополюсные, двухполюсные и трехполюсные. В этой статье мы остановились только на двух типах. Мы попытались просто рассказать о разнице между однополюсным и двухполюсным выключателем. Надеемся, эта статья была вам полезна. Но если вам нужно узнать больше о двухполюсном выключателе, не откладывайте и зарегистрируйтесь в Linquip и свяжитесь с нами.Мы здесь, чтобы помочь.

В чем разница между однополюсным и двухполюсным выключателем

Существует множество типов автоматических выключателей, предназначенных для различных целей в домашних электрических системах, коммерческого использования и промышленности.

Наиболее распространенными выключателями, используемыми в домашних системах, являются однополюсные и двухполюсные автоматические выключатели.

Различия в физических автоматических выключателях

Физически однополюсные и двухполюсные автоматические выключатели имеют очевидные различия.Однополюсные выключатели тоньше и имеют один переключатель для включения / выключения.

Двухполюсный выключатель будет иметь вид, в два раза превышающий ширину однополюсного выключателя, с появлением двух переключателей, соединенных перемычкой для работы в качестве одного переключателя.

Двухполюсные выключатели также потребуют вдвое больше места в панели выключателей, чем их однополюсные аналоги.

Электрические различия

Однополюсные и двухполюсные выключатели (SP и DP) различаются по количеству проводников, подключенных к выключателю, а также по номинальной мощности и силе тока выключателей.

Однополюсные выключатели:

• Обеспечивает обслуживание при напряжении 120 В
• рассчитаны на 15-20 ампер
• Подключение двумя проводами — одним горячим и одним нейтральным

Двухполюсные выключатели

• Обеспечивает питание 240 В
• Номинальная сила тока ручки 20-60 ампер
• Имеют три проводника — два горячих и одну общую нейтраль.

Применение однополюсных и двухполюсных автоматических выключателей

Однополюсные выключатели наиболее подходят для домашнего использования без нагрева или с низким током:

• Типовое домашнее освещение
• Световые приборы, такие как пылесосы, фены, легкие электроинструменты
• Наружное освещение
Выключатели

SP подключаются с одним проводом под напряжением и нулевым проводом.В случае, если цепь превышает номинальные параметры выключателя из-за короткого замыкания или перегрузки, выключатель срабатывает, отключая источник питания в этой единственной цепи.

Гарантия на двухполюсные выключатели

предоставляется для источников питания, требующих более высокого напряжения и силы тока:

• Водонагреватели электрические
• Центральные кондиционеры
• Электрические плиты
• Электрические сушилки для одежды

Электромонтаж выключателя DP включает два горячих соединения с общим нулевым проводом.В цепи, защищенной автоматическим выключателем DP, если какое-либо из горячих соединений вызывает короткое замыкание или перегрузку, выключатель отключит питание с обеих сторон.

Выключатели

DP чаще всего используются для защиты перечисленных выше устройств, но они также могут использоваться для защиты двух цепей низкого напряжения (120 В). Когда прерыватель подключен и используется таким образом, важно помнить, что короткое замыкание в любом из соединений приведет к отключению питания с обеих сторон прерывателя.

Выключатели

SP также могут использоваться для защиты оборудования на 240 В за счет использования двух однополюсных выключателей, соединяющих каждую сторону устройства, например, электрическую сушилку, с одним выключателем.Критическая проблема с этим типом проводки заключается в том, что при обнаружении короткого замыкания в одной цепи сработает только этот выключатель. Остающийся контур прибора будет по-прежнему горячим, что может создать очень опасную ситуацию.

Национальные и местные нормы и правила обычно ограничивают использование двойных выключателей SP для требований к сети 240 В.

Найдите автоматические выключатели, которые вам нужны

При замене или добавлении автоматических выключателей к существующей сервисной панели обязательно используйте выключатель, такой же, как оригинальный, или проверенный на совместимость с заменяемым блоком.Как правило, не рекомендуется устанавливать выключатели, изготовленные кем-либо, кроме производителя панели.

Электромонтаж одно- и двухполюсных выключателей — Fine Homebuilding

Установка стандартного однополюсного выключателя

Обычно однополюсные выключатели на 15 или 20 ампер управляют цепями общего пользования, освещением или цепями для небольших бытовых приборов; они также могут управлять печью, насосом для бассейна или мусоропроводом. На показанной здесь последовательности фотографий однополюсный выключатель устанавливается на вспомогательной панели, питание которой было отключено.

Сначала подключите заземляющий провод 1 . В субпанели заземление будет подключено к отдельной шине заземления, прикрепленной к металлической панели. Вставьте только один провод заземления под винт. Обратите внимание на постоянный угол наклона всех площадок, на которых они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нейтральный провод связаны пластиковыми стяжками, чтобы коробка была в порядке.

1) Подключите провод заземления к шине заземления субпанели.

2) Подключите нейтральный провод к нейтральной шине.

Затем снимите изоляцию с нейтрального провода и подключите его к нулевой шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от коробки металлической панели.

Установите однополюсный выключатель на горячую шину 3 . Пятка гидромолота устанавливается на пластиковую планку, а затем поворачивается так, что его губки входят в контакт с торчащей металлической шиной.Нажмите, чтобы надежно закрепить выключатель. Зачистите от 3⁄8 до 1⁄2 дюйма изоляции с конца горячего провода, затем подсоедините его к винту с проушиной на конце прерывателя 4 . Примечание. Перед тем, как прикрепить горячую проволоку, наденьте маркированный кусок оболочки, который идентифицирует цепь, по которой он питается. Затяните выступ прерывателя, чтобы закрепить горячий провод.

3) Установите выключатель на горячую шину.

4) Вставьте горячий провод в выступ прерывателя и затяните его.

Перед включением прерывателя используйте мультиметр для проверки новой цепи на наличие короткого замыкания, как описано в разделе «Коммерческая тайна». Убедившись, что в цепи нет коротких замыканий, удалите заглушку прерывателя с крышки субпанели, замените крышку, подайте напряжение на субпанель и установите новый прерыватель.

Перед повторным включением панели проверьте цепь на короткое замыкание. Коснитесь щупами тестера клеммы выключателя и шины заземления, затем коснитесь щупами клеммы выключателя и нейтральной шины. Коммерческая тайна После установки автоматического выключателя — но перед повторным включением панели и включением выключателя — используйте набор мультиметров для проверки сопротивления (Ом). Сначала убедитесь, что в цепи нет нагрузки (например, включены осветительные приборы или приборы). Коснитесь щупами инструмента (1) наконечника выключателя и шины заземления, затем (2) наконечника выключателя и нейтральной шины. Вы ищете мертвые шорты — показание отсутствия сопротивления (0 Ом). Если вы получаете показание 0 Ом, НЕ включайте новый прерыватель, пока не устраните проблему.Мертвые короткие замыкания обычно возникают из-за вбитых в кабель шурупов или гвоздей для гипсокартона, неправильно подключенных устройств или соединений в розетке, которые разошлись.

Установка двухполюсного выключателя

В жилых домах двухполюсные выключатели обычно управляют духовками, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На фотографиях справа показан двухполюсный выключатель на 30 А, установленный на дополнительной панели. Поскольку проводка 120/240 В обычно зависит от устройства, эта цепь питает розетку сушилки.Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная схема была подключена кабелем Romex 10/3 с заземлением. Помимо двух проводов под напряжением, кабель содержит нейтральный провод и заземление.

Подсчитав, что электрическая система имеет достаточную мощность для добавления цепи на 30 А и что на вспомогательной панели есть место для двойного выключателя 1 , электрик отключил выключатель вспомогательной панели на сервисной панели и затем проверил вспомогательную панель для убедитесь, что питание отключено. После этого он снял крышку панели, удалил заглушку в коробке панели, установил разъем для кабеля и пропустил через него кабель 10/3 w / grd, затянул разъем кабеля и снял защитную оболочку кабеля.

1) Двухполюсные выключатели зажимают две горячие шины. Слева вы можете увидеть пластиковые шипы, на которые вставлена ​​пятка отбойного молотка; справа — две лопасти автобуса.

Он заделал оголенный провод заземления кабеля на шине заземления субпанели, снял изоляцию с конца нейтрального провода и задел его на нейтральной шине. Перед установкой двухполюсного выключателя на горячие шины 2 он удостоверился, что он приземлится в правильном положении шины AB, то есть что верхние кулачки двухполюсного выключателя будут подключаться к шине фазы A и нижние челюсти к шине фазы B.

2) Поместите пяточную сторону прерывателя на пластиковые планки, затем поверните прерыватель так, чтобы его губки защелкнулись на лезвиях шины с напряжением питания.

После надевания маркированного штыря на черный горячий провод кабеля электрик подключил его к верхнему наконечнику выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя. 3 . Он затянул оба винта, чтобы убедиться в надежности соединений, затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Не обнаружив коротких замыканий, он удалил две заглушки прерывателя (двухполюсный прерыватель) из крышки субпанели, заменил крышку, включил субпанель и включил новый прерыватель.

3) Присоедините провод заземления схемы к шине заземления, нейтральный провод к нейтральной шине, затем два горячих провода к наконечникам двухполюсного выключателя.

---

Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton Store и на Amazon.com.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Выбор полюсов миниатюрного автоматического выключателя

1P, 2P, 1P + N, 3P, 4P, 4P + N, P означает, что автоматический выключатель (MCB) снабжен защитным полюсом (ножевой полюс), N означает, что нейтральный провод оборудован только ножевым полюсом , но без модулей защиты. И 2P, и 1P + N называются двухполюсными переключателями, 4P и 3P + N называются 4-полюсными переключателями. Нейтральный провод 1P + N и 3P + N не имеет защиты, поэтому они намного дешевле, полюс нейтрального проводника действует вместе с полюсом фазной линии.Некоторые автоматические выключатели делят 1P + N на два типа: один принимает ширину в два модуля, другой — ширину в один модуль (небольшой размер). Как правильно выбрать автоматический выключатель для этих полюсов?

Выбор однополюсного, двухполюсного, трехполюсного и четырехполюсного автоматического выключателя определяется тем, нужно ли разрывать нейтральный проводник. В целом об этом можно судить по следующим ссылкам:

С учетом требований безопасности при техническом обслуживании
Нейтральный провод должен быть разорван, когда система TT требует обслуживания, поэтому используются двухполюсный и четырехполюсный выключатели.После того, как провода хорошо соединены, нейтральный проводник не нуждается в разрыве, за исключением особых обстоятельств, доступен однополюсный автоматический выключатель или трехполюсный автоматический выключатель. Лучше избегать использования четырехполюсного автоматического выключателя, поскольку он может вызвать риск «обрыва нейтрали».

При наличии двух источников питания подумайте, нужно ли изолировать две системы заземления.
Кроме того, 1P + N, 3P + N и 2P, 4P используются как двухполюсный переключатель и как четырехполюсный переключатель на электр.Затем решите, нужно ли разрывать нейтральный провод. Но когда ток нейтрального проводника не может превышать фазную линию, 1P + N и 3P + N должны быть выбраны с точки зрения экономии затрат. Если ток нейтрального проводника может превышать фазную линию (на которую воздействует гармоническая волна), следует выбрать 2-полюсный или 4-полюсный автоматический выключатель.

1-пол.	Однополюсный переключатель автоматического выключателя: только одна соединительная вилка, он может отключать только одну фазную линию, этот переключатель подходит только для управления однофазным проводом под напряжением.
2-пол.	Двухполюсный выключатель автоматического выключателя: две соединительные вилки, одна подключается к фазной линии, а другая — к нулевой линии.
3-пол.	Трехполюсный выключатель автоматического выключателя: Три соединительных штекера, которые подключаются к токоведущим проводам. Этот переключатель подходит для управления трехфазной цепью 380 В.
4P	Четырехполюсный выключатель автоматического выключателя: четыре соединительных штекера, три подключены к токоведущим проводам, а остальные — к нулевой линии.Этот переключатель подходит для управления трехфазной четырехпроводной схемой системы.
1Л + Н	Выключатель однополюсный с нулевым выводом (нулевая линия не обрывается)
3P + N	Трехполюсный выключатель с нулевым выводом (нулевая линия не обрывается)

Вы ищете миниатюрный автоматический выключатель для вашей области применения? ATO предоставит вам 1-полюсные, 2-полюсные, 3-полюсные и 4-полюсные автоматические выключатели.Купите один на ATO.com прямо сейчас.

.
