Инструмент для обжима клемм

При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper

Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:

Клеммы с лепестковым зажимом кабеля

Клеммы и втулки с трубчатым зажимом кабеля

Клеммы и втулки с изолированным трубчатым зажимом кабеля

Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.

Перечень инструмента для монтажа лепестковых клемм:

Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.

Перечень инструмента для монтажа клемм без изоляции:

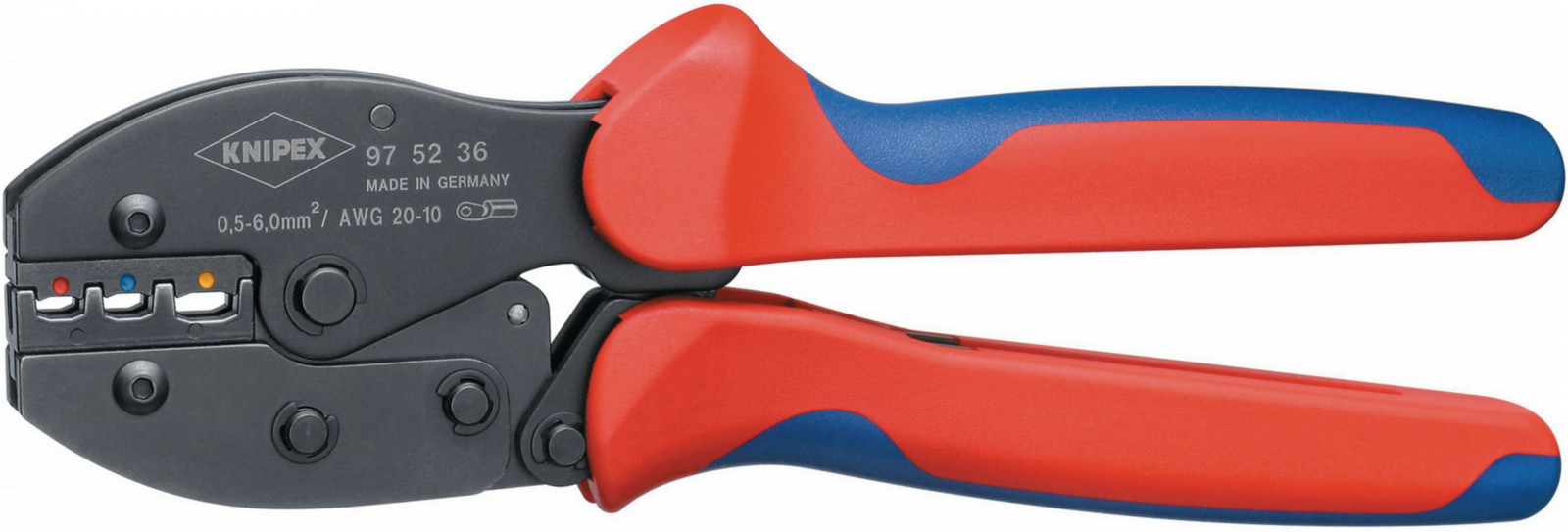

Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.

Перечень инструмента для монтажа клемм с изоляцией:

Обжим для клемм

Для надежных и прочных контактов в соединении проводов автоэлектрики используют специальные клещи для обжима. Иногда можно встретить другое их название кримперы. Они способны легким движением соединить между собой любые автомобильные провода, с помощью внутренней опрессовочной втулки. Такой обжим обеспечивает герметичность, не пропуская ни воздух, ни воду, и как дополнение, защищает жилы от коррозии и окисления. Такая способность позволяет сохранить, а то и продлить, время эксплуатации электрической системы автомобиля в целом. Обжим для клемм широко применяются в самых различных сферах.

Разновидности клещей

Основная классификация заключается в принципе действий. Делят их на пассатижи и диафрагменные приборы. Если первый вид клещей нам знаком, и благодаря своей простоте в использовании понятен, то с другими моделями стоит разобраться.

Принцип работы пассатижей состоит в надавливании на провода с двух сторон. Благодаря конструкции инструмента, провод движется по определенным направляющим в нужном направлении. Основным преимуществом такого прибора можно назвать универсальность и возможность работы даже в самых труднодоступных местах.

Также пассатижи могут помочь в креплении на проводах наконечников разных форм сечений. Единственным недостатком является ограничение в размере клемм. Таким образом, для разных видов стоит приобретать необходимые по размеру клещи. Но и эта проблема решается, благодаря универсальному прибору со сменными кассетами. Такой инструмент можно приобрести в нашем интернет магазине, он будет стоить на порядок дороже от обычных клещей, но при этом вы будете счастливым обладателем многофункционального кримпера на все случаи жизни.

Что касается диафрагменных моделей, то они обладают способностью обжимать провода с четырех-шести сторон. Так как принцип построен на кольцевом охвате, работы выполняются качественно и плотно. Преимущество такого инструмента в том, что обжим можно осуществить с любым размером гильзы.

Особенности работы

Работать таким инструментом достаточно просто и удобно. Гильза одевается на подготовленные провода, помещается в клещи, и мастеру стоит только сжать ручки прибора, чтобы получить надежный плотный контакт.

Не всегда начинающие мастера, могут справиться с этим с первого раза и без лишних проблем. Процесс зависит и от материала клеммы, и его толщины. Силу сдавливания тоже нужно правильно предусмотреть.



Во время выбора гильзы, стоит обратить внимание, что различия могут быть не только по форме, и по цвету наконечника. Производители их маркируют согласно характеристикам и параметрам, под которые они предназначены. Рекомендуем, особенно в начале своего профессионального пути, проконсультироваться с нашими специалистами в магазине, какие расходники подходят под выбранную вами модель инструмента.

Купить необходимый обжим для клемм можно в интернет-магазине инструментов electronoff.ua. Среди широкого ассортимента моделей кримпера, вы подберете необходимый вариант клещей, который облегчит вам работу в дальнейшем, и достойно будет служить не один год. В продаже только качественный инструмент. В случае вопросов, вы всегда можете обратиться к нашим специалистам — консультантам.

Клещи для обжима автомобильных клемм

Разновидностей клещ для обжима автоклемм на сайте интернет-магазина Electronoff представлено свыше трех десятков. Такое количество моделей обусловлено широкой сферой использования такого инструмента, который подходим для любых креплений такого типа. Здесь можно встретить обжим для автомобильных наконечников – устройство с металлическими головными деталями и прорезиненными ручками. С их помощью можно выполнить разного рода электрические подключения под капотом машины.

Обжим автомобильных контактов – один из распространенных способов соединить провода воедино. Конечно, есть варианты соединения при помощи пайки или скрутки, но работа с паяльником требует затрат по времени, источника электроэнергии рядом, ровных рук и наличия припоя.

Скрутка – самый ненадежный способ, при котором витки проводов могут нагреваться, окисляться и напряжение, которое дойдет до устройства или детали машины будет нестабильным и частичным.

Поэтому специально для легковых и грузовых машин было придумано такое устройство как кримпер (от англ. – обжимать, гнуть). Кримпер для обжима автомобильных клемм легко применим под капотом, для его работы не требуется наличие сети неподалеку или какие-то специальные умения. Достаточно просто зажать инструмент в месте соединения провода и клеммы с устройством – и надежное соединение гарантировано.

Разновидности

Обжимные инструменты для автомобильных клемм могут иметь диаметр отверстия от 0,5 и до 6 миллиметров для токопроводящих жил различного диаметра. Выполняет пресс изолированных проводов и неизолированных наконечников под все виды разъемов, которые используются в авто. На зубьях такого инструмента для обжима автомобильных клемм для удобства применения часто нанесены специальные отметки, благодаря которым можно определить, насколько нужно открыть зев изделия, чтобы опрессовать провод или разъем нужного диаметра. Зачастую есть позиции 0,5, 0,75, 1, 1,5, 2,5 и 25 миллиметров.

Обжимной клещ автомобильных клемм может доукомплектовываться специальными матрицами, чтобы расширить функциональные возможности устройства. Так, можно приобрести матрицу для прессовки миниатюрных разъемов до половины миллиметра, а также для мощных жил от 25 миллиметров.

Пресса клещей для обжима автомобильных клемм достаточно, чтобы выполнить соединение, которое прослужит минимум пару месяцев даже при интенсивной качке и вибрациях. Важно выбрать инструмент из высокопрочной анодированной инструментальной стали с твердостью металла не ниже 45-50 по шкале Роквелла. Тогда изделие не затупится, обжимка будет прочной, инструмент прослужит долгие годы исправно.

Где кримпер автомобильный для клемм купить выгодно?

По соотношению оптимальной стоимости и качества инструмента рекомендуем выбрать товар на сайте интернет-магазина Electronoff в разделе кабельных инструментов. Здесь обжимку автомобильных клемм купить можно от таких известных мировых производителей как CHS, Hanlong, INTERTOOL, KEMOT, Pro’sKit, R’Deer и Sigma.

На товар предоставляется гарантия от полугода с момента приобретения, при условии правильной эксплуатации устройства.

Здесь клещи обжима автомобильных клемм купить просто, легко и выгодно!

Пресс клещи для обжима авто клемм и других наконечников. Набор инструмента с сменными матрицами Meterk JX-1601

Приехал набор для обжима клемм. Обжимает автоклеммы на провода от 0.5 мм² до 6 квадратов и все, которые обжимаются по этому же принципу; изолированные клеммы трех цветов-размеров и концевики НШВИ (НШВИ2).
Кому интересно что получится, если смешать пункт 18, несколько десятков правильно и неправильно обжатых клемм и уйму времени читаем дальше.

Упаковка

Клещи приходят в обычном сером пакете без пузырей. Они и не нужны, содержимое посылки можно уничтожить лишь целенаправленно, просто методами нашей почты повредить его сложно.
Никакой заводской упаковки, типа блистера или коробки, нет, почтовый пакет давно потерян и фотографировать его смысла нет. На подарок пойдет. И вообще, не люблю обзоры распаковки.

Внешность

Прямоугольная сумка из плотной ткани, форму придает видимо два куска картона внутри. Размеры 28*14*4 см. Немного меньше листа бумаги А4. Есть хвост для переноски. Молния снаружи по трем сторонам сумки.

Смотрим что внутри.

Внутренность

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты.
Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки.
Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.

Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц.
Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю.
Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей.
Например такой лот www.tomtop.com/p-e2083.html

Клещи

Клещи сделаны из металлических пластин толщиной около 2 мм.

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.


На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++.

Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой.


На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью.

Винт на храповике можно открутить крестовым концом комплектной отвертки.
Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

Матрицы

Ширина всех матриц для этих клещей в месте крепления винтами 4 мм.

Первая матрица JX 1601-08

обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм.

Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы.

Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика.
Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик.
Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию.


Ну и сам процесс обжима в GIF. Полное в видео в конце.

Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5

Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму.
Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый.

Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — ru.aliexpress.com/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html
в нем шесть видов кольцевых неизолированных клемм под разные диаметры провода, в том числе и под эту матрицу. На картинке в клемму слева можно обжать провод сечением 0.3-1 мм² а в клемму справа 8-10 мм² а клеммы как бы одинаковые по размеру.

Размеры клемм и провода

Примерно то же с плоскими авто клеммами. Например лот ru.aliexpress.com/store/product/Free-shipping-100pcs-lot-7-8-C-2-1-4-mm2-the-plug-spring-terminals-inserted/1184839_32595356972.html
Одинаковые клеммы под разные размеры проводов.
Сложно найти продавца с таблицей размеров провода. Даже у этого продавца не на все клеммы есть описание, какой провод можно обжать. Приходится определять диаметр провода опытным путем. Кстати продавца рекомендую, приходит от него быстро.

И интересная ссылочка на то, как правильно должна выглядеть обжатая клемма и какие возможны ошибки при обжиме. Все на английском, но с картинками все понятно даже без знания языка. www.etco.com/engineering-guides/

Вторая матрица JX2546 обжимает провода от 2.5 мм² до 6 мм².

Ширина матрицы в месте обжима 6 мм, более тонкая матрица может оказать большее давление на более толстый провод.

в ней нет ступеньки и обжимать нужно в два прохода — сначала жилы потом изоляцию.

Клемма так же вставляется в матрицу, фиксируется храповиком, вставляется провод и обжимаются жилы.

Потом клемма вставляется в больший размер и обжимается изоляция. На фото кольцевая клемма с проводом 2.5 мм² обжата в позиции 4мм — жилы и в позиции 6 мм — изоляция. Так что место обжима в клещах нужно подбирать под конкретное сечение провода и клемму.

Аналогично обжимается клемма 9.6мм на провод 6 мм² — жилы в позиции 6 мм и изоляция в этой же позиции не до щелчка. Изоляцию нужно было бы обжать в позиции 8 или 10, если бы она была, но так как матрица жмет максимум 6 то приходится обжимать изоляцию в позиции 6.

Ну и GIF обжима.

Третья матрица обжимает изолированные клеммы трех цветов.

Цвет позиции в матрице обозначает максимальный диаметр провода, который можно обжать. Синий самый большой, красный меньше и желтый самый маленький. Берем красную изолированную кольцевую клемму НКИ 1.25-3 и обжимаю на провод 2.5 мм².

Если провод не полностью заполняет отверстие в клемме, то нужно будет обжимать в позиции другого цвета.

Ну и процесс обжима в GIF как обычно

Четвертая матрица JX1601-06 обжимает наконечники НШВИ от 0.25 до 6 квадратов.

Обжимает вроде трапецией.

Наконечники НШВИ предназначены для того, чтоб сделать многожильный провод жестким, например для того чтоб вставить многожильный провод в клеммник.
В разных странах разные стандарты цветового обозначения сечения провода для наконечника НШВИ. Вот например таблица цветов и сечений провода, которые принято использовать у нас.
www.lebak.by/katalog/nakonechniki/nshvi-nshvi-2.html
Согласно этой таблице наконечники сечением 6 мм² имеют длину 12 или 18мм, ширина матрицы 12мм — то есть ширины хватает чтоб обжать наиболее часто используемые по длине наконечники. Удлиненные встречаются редко.

Обжимает просто — подбираем наконечник чтоб он плотно садился на жилы провода и жмем в месте с соответствующим обозначением в матрице, здесь ничего подбирать не пришлось. Обжал несколько наконечников, результат виден на фото.

Анимированная картинка обжима НШВИ

Видеоверсия обзора клещей:

Плюсы:

• Довольно универсальный набор, который может обжимать самые распространенные клеммы для многожильного провода.
• Сумка для хранения переноски, есть два пустых места под резинками и место без резинок — можно хранить запас клемм внутри сумки.

Минусы

• Цена набора, возможно купить такой же набор с съемником изоляции чуть дороже этого.
• Запасные винты не зря идут в комплекте, пока писал обзор менял матрицы раз 10-15, сорвал один винт, резьба в клещах целая.

Всем добра и хороших контактов в нужных местах!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обжим для наконечников проводов. Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

Наконечники НШВИ: размеры, виды, правила опрессовки

Наконечник штыревой втулочный изолированный (расшифровка сокращения НШВИ) предназначен для опрессовки многожильных медных проводов, и позволяет прочно и быстро закреплять их к любым приборам или соединителям. Опрессовывается конец кабеля с помощью специального инструмента. Такое соединение не требует много усилий и очень надежно. Зачастую применяются клещи для зажима НШВИ-наконечника винтовой фиксации. В этой статье мы рассмотрим основные виды и размеры наконечников НШВИ, а также правила их опрессовки.

Конструкция наконечника

Наконечник состоит из двух частей:

1. Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
2. Изолированный фланец из полиамида.

Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:

Наконечники НШВИ бывают двух видов: одинарные и двойные.  Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.

Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.

На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:

Область применения и правила опрессовки

Применение НШВИ позволяет уберечь проводник от перегревания в следствии повреждения контакта, от пережатия или перелома токоведущей жилы при сильном затягивании винтового контакта. Они защищают жилы кабеля от повреждения, благодаря тому, что винтовой зажим соприкасается с трубкой наконечника, а не с самой жилой. При этом прочность контакта не пострадает, а наоборот усилится. На фото наглядно показано, как выглядит провод, обжатый наконечником:

Существуют разные размеры гильз, исходя из сечения проводника. Для удобного использования, производитель промаркировал их в разные цвета, что вы уже заметили. Практически у каждого производителя цветовая маркировка отличается, а у дешевых изготовителей такая маркировка вообще может отсутствовать.

Процесс обжатия не трудоемкий и простой, однако необходимо подойти ответственно к подготовительной работе. Перед тем, как обжать провод, его следует аккуратно зачистить с помощью съемника изоляции, стриппера или специального ножа. Например, съемник изоляции или стриппер ускоряют процесс снятия изоляции, также они очень удобны в применении.

Ошибки при обжиме проводников наконечниками, а также правильная установка НШВИ наглядно показаны на фото:

В отношении использования специального инструмента, электрик может сам определить – он ему нужен или нет. Такая зачистка осуществляется ровно по длине гильзы, в которую будет всунут кабель.

Следующий этап – это одевание гильзы на изолированную часть кабеля, но перед этим следует правильно выбрать необходимый диаметр НШВИ. Для обжатия используют пресс-клещи или клещи обжимные.

Важно знать, как пользоваться пресс-клещами, в противном случае кабель будет закреплен не надежно. Поэтому в начале следует вставить зачищенный конец провода в гильзу, далее в паз пресс-клещей ставится сформированный наконечник, и его изоляционная часть должна быть впритык расположена к корпусу клещей. После следует зажать рукояти пресс-клещей, далее можно готовое соединение подключить к электрооборудованию. На фото ниже наглядно показано, как должна быть выполнена опрессовка:

В результате объединения проводов, где применяется НШВИ, получится надежное, качественное соединение, ведь благодаря этим колпачкам получается монолитная конструкция.

Важно также знать, для чего используется наконечник НШВИ-2. Его основное предназначение заключается в соединении двух разных проводов, которые в последствии подключаются в одно гнездо электрооборудования. Принцип опрессовки двойного колпачка абсолютно не отличается от опрессовки одинарного НШВИ. Важно помнить, что колпачок необходимо подбирать по размеру кабеля. Чтобы проводник точно соответствовал диаметру гильзы. Это правило относится к обоим видам НШВИ.

Сечение жилы обозначается первыми цифрами на наконечнике, а следующие цифры, которые написаны через дефис, указывают на длину рабочей части проводного колпачка; измерения указаны в миллиметрах. Основные цвета, используемые для колпачков – это красный (0,5-1,5мм), синий (1,5-2,5мм), и желтый (4,0-6,0мм).

На видео ниже наглядно показано, как обжать провод двойным наконечником НШВИ:

Также важно рассказать об использовании НШВИ для подключения электроприборов. Сегодня самым востребованным проводом, который применяется для подключения розеток и выключателей, а также для разводки проводки и монтажа автоматов в электрощите, безусловно является медный многожильный кабель. Все же он не подходит для винтовых соединений, которые присущи в большинстве видов розеток и выключателей, а также автоматов. Из-за этого кабель, который соединяется в розетке или в автоматическом выключателе, смещается винтом, в следствии этого жилы раздвигаются по гнезду крепления и повреждаются зажимным винтом. Именно поэтому провод теряет надежность соединения, а также качество контакта.

Первоначально, для решения этой проблемы, использовали пайку концов провода, таким образом объединялись все жилы и становились одним целым. Однако такой процесс забирал очень много времени, потому что при монтаже электропроводки устанавливается не один десяток розеток и выключателей, не говоря уже о монтаже электрощита, где монтируются автоматы и нулевая шина. Поэтому на сегодняшний день НШВИ является идеальным решением подобных проблем. Если правильно выбрать колпачки по сечению жилы, то установка и монтаж проводника к электрооборудованию составит несколько минут. Выглядеть подключение в итоге будет так:

Следует помнить, что размеры соотношений сечения гильз и кабеля предусмотрены изготовителем, и их необходимо в точности соблюдать. Это позволит избежать проблем с повреждением кабеля и соединение будет надежно работать в течении всего срока эксплуатации. Также необходимо иметь хороший инструмент, который существенно облегчит процесс монтажа, и с помощью которого можно качественно обжать наконечники. Тщательное соблюдение технологических норм будет содействовать надежности и качеству.

Теперь вы знаете, для чего нужны наконечники НШВИ, какие бывают виды и размеры данных приспособлений и что не менее важно — как выполняется их правильная опрессовка. Надеемся, подготовленный материал был для вас полезным и понятным!

Наверняка вы не знаете:

samelectrik.ru

Набор обжимных наконечников для многожильного провода

Периодически мне приходится пользоваться многожильными кабелями и даже некоторое время назад я делал обзор обжимного инструмента. Но вот к этому всему нужны и «расходники», т.е. собственно говоря наконечники, причем желательно не только разных диаметров, а и разных цветов, потому я и решил купить данный набор.

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо. Справедливости ради, купил я его и как-то даже забыл что он у меня есть, но вот решил все таки написать.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод. Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т.п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой. Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук. E0508 -22AWG — 0.5mm2 -(Orange) X 200pcs E0508 -22AWG — 0.5mm2 -(White) X 200pcs E7508 -20AWG — 0.75mm2 -(Blue) X 100pcs E7508 -20AWG — 0. 75mm2 -(Green) X 100pcs E7508 -20AWG — 0.75mm2 -(Yellow) X 100pcs E7508 -20AWG — 0.75mm2 -(Red) X 100pcs E7508 -20AWG — 0.75mm2 -(White) X 100pcs E7508 -20AWG — 0.75mm2 -(Black) X 100pcs E1008 -18AWG — 1.0mm2 -(Yellow) X 200pcs E1008 -18AWG — 1.0mm2 -(Red) X 200pcs E1510 -16AWG — 1.5mm2 -(Red) X 200pcs E1510 -16AWG — 1.5mm2 -(Black) X 200pcs E2508 -14AWG — 2.5mm2 -(Red) X 150pcs E2508 -14AWG — 2.5mm2 -(Blue) X 150pcs E16-12 -5AWG — 16mm2 -(Green) X 10pcs E16-12 -5AWG — 16mm2 — (Red) X 10pcs

Если не учитывать варианты цвета, то получается 6 размеров E0508 22AWG 0.5mm2 X 400pcs E7508 20AWG 0.75mm2 X 600pcs E1008 18AWG 1.0mm2 X 400pcs E1510 16AWG 1.5mm2 X 400pcs E2508 14AWG 2.5mm2 X 300pcs E16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм.кв. Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв. Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Подсчет, измерение размеров.

Раз уж я заговорил о количестве, то не лишним будет проверить, насколько заявленное соответствует реальности. Конечно я не буду пересчитывать все что есть в коробке и немного упрощу себе задачу. Для начала взвесил десяток самых мелких наконечников, а затем высыпал на весы все что было в ячейке. В итоге получилось 10.86/0.61х10=178. правда я потом перепроверил, оказалось что 10 штук весят не 0.61, а 0.59 и результат 184 штуки, что прочем ненамного больше. Таким же образом проверил наконечники под кабель 0.75мм, вышло — 5.99/0.65х10=92 шт.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили». Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт. Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2.5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные. 1. 0.5 мм.кв 2. 0.75 мм.кв 3. 1.0 мм.кв

1. 1.5 мм.кв 2. 2.5 мм.кв 3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше. 1. 1.0 мм.кв 2. 1.5 мм.кв 3. 2.5 мм.кв 4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора. В эксперименте участвовали все наконечники кроме самых больших. Их я не тестировал не потому, что мне их жалко, как раз скорее наоборот, просто у меня дома банально нет провода подходящего сечения, максимум нашел 6мм.кв.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому. Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2.5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте. Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950. Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

mysku.ru

Пресс клещи для опрессовки | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников — это ручные пресс-клещи EGI-60 производства Италии. Еще их называют «кримперами». В конце статьи покажу на конкретном примере, как ими работать.

Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.

Вот упаковка.

Внешний вид.

EGI-60 предназначены для опрессовки изолированных:

• кольцевых наконечников НКИ
• вилочных наконечников НВИ
• штыревых круглых наконечников НШКИ
• плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)
• ответвителей прокалывающего типа ОВ
• соединительных гильз ГСИ

Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при подключении автоматических выключателей, УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т.п.

Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.



Устройство и параметры пресс-клещей EGI-60

Клещи имеют усиленный трехшарнирный рычажный механизм.

Рукоятки выполнены из качественного пластика, а материал корпуса — из стали.

Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.

Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.

У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.

Таким образом снижается риск «недопрессовки» по вине человека.

Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью «собачки».

Регулятор усилия прижима матриц у данной модели отсутствует.

Вес этих клещей составляет порядка 500-600 (г).

На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами «губки»).

В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:

• красный — 0,25 — 1,5 (кв.мм)
• синий — 1,5 — 2,5 (кв.мм)
• желтый — 4 — 6 (кв.мм)

Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.

При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:

• красный — I (1)
• синий — G (2)
• желтый — E (6)

Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.

Как пользоваться пресс-клещами при опрессовке изолированных наконечников

Опрессовка — это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про способы соединения проводов — переходите по ссылке и читайте.

А теперь перейдем к примеру.

Запомните самые основные правила опрессовки!!!

1. Как выбрать марку провода?

Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.

В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).

2. Какой тип и сечение наконечника выбрать?

Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.

Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв.мм).

Наконечник можно было выбрать не только кольцевой НКИ, но вилочный — НВИ или штыревой — НШКИ. Это все зависит от условий эксплуатации и метода соединения.

Например, вилочные наконечники НВИ не рекомендуется применять в местах, где имеется вибрация, или на подвижных частях (дверцы шкафов, приводов и т.п.).

3. Снятие изоляции

Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь клещами Knipex 12 40 200.

Именно трубчатая часть является местом контакта провода с наконечником — ее же можно назвать контактной частью.

Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.

После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.

4. Одеваем наконечник на провод

Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.

Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.

5. Установка наконечника с проводом в матрицу клещей

Выбираем соответствующий обжим на матрице (в моем примере — это синий) и заводим провод с наконечником вот таким образом.

Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй — изолированную манжету по изоляции провода.

6. Опрессовка наконечника

Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.

Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.

После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.

На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы «G».

Вот, что получилось.

А это вид с обратной стороны.

P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Обжимные клещи для втулочных наконечников( губки сменные)

Обзор обжимных клещей, для втулочных наконечников, имеющие сменные губки. Небольшое пояснение: цена у продавца немного » гуляет » туда- сюда, и я заказывал одни клещи — продавец посчитал что может прислать мне другие. Так что будем рассматривать те что пришли -а не те что выложены в описании у продавца. Почему он так сделал — это на его совести -но полученные клещи встречаются в продаже на сайте. Такого поворота событий я не ожидал.Поэтому обзор будет » суховат»- практически голые факты. Кто будет заказывать — лучше иметь этот момент ввиду и обговорить это с продавцом. Будет много фотографий. Итак клещи. Пришли в блистере и картонной коробке. Блистер не запечатан- можно положить любые клещи. На картонке изображено некоторое количество видов обжимных клещей. Вот такой вид с двух сторон. Размеры клещей. Вес сильно смещен в переднюю часть — с непривычки это не совсем удобно и клещи могут выскользнуть из руки. Возможно я привык к другому вид клещей. Клещи имеют сменные губки, крепятся каждая своим винтом. Губки на вид достаточно фирменные, их ширина подходит и под длинные наконечники. Форма ячеек( гнезд) не совсем симметричная — при обжиме, если присмотреться есть разница сторон. Клещи обжимают легко, но при обжиме максимального диаметра наконечников с плотном набитием приходится всё таки прикладывать небольшие усилия.Конечно тут всё зависит от силы пользователя. Рассмотрим конструкцию. Некоторые детали собраны из нескольких частей- пакетом. Так же в сочленениях присутствуют зазоры и боковые люфты. Где больше, где меньше. Сравним с другими( что были под рукой) Раскрытие клещей — могло бы быть и поменьше- на пределе комфортного пользования. Но опять же руки у всех разные. Ручки немного скользковаты, пластик не совсем гладкий — но у других удержание лучше. Опять же форма своеобразная. Теперь по работе самих клещей. Конструкция сделана так что после срабатывания ( сброса трещетки)- еще остается зазор между ручками и их можно прожать, сомкнуть. При этом губки уже сомкнулись, но части клещей продолжат двигаться- видно есть какие-то зазоры внутри. Зачем так сделано не понял. На других клещах этого нет- ручки сомкнулись- трещетка освободилась. И теперь то ради чего клещи покупают. Обжал что нашлось под руками. Наконечники старался набивать плотно. Руками не снимаются — продуваются туго. Все же знают этот способ. Наконечники и их обжатие. Сечения проводов не привожу- так как с ними не всё так просто. Немного ниже просто выложу диаметры. Можно рассмотреть с разных сторон обжатие, разных наконечников. С торца. Видно что стороны не совсем одинаковые. Теперь диаметры наконечников. И самый тонкий снаружи. Подведем итог: пользоваться можно, стоит дешевле чем здесь, есть сменные губки- можно купить одну основу и несколько нужных сменных губок, обжимает нормально. Есть минусы, недочеты: скольсковатые ручки, форма ручек не совсем удачная, раскрытие ручек большеватое, люфты в конструкции. Ну и обман продавца.

mysku.ru

НШВИ для опрессовки проводов, пресс клещи

Во время подсоединения к винтовым зажимам многожильных проводов часто наблюдается картина передавливания нескольких жил болтом. На оставшихся целых жилках присутствуют сильные механические повреждения, которые впоследствии приведут к плохому контакту и возможному его обгоранию при большой нагрузке. Такое может произойти при подключении УЗО внутри распределительного щита. Избежать этой проблемы помогут надеваемые на жилы наконечники НШВИ, которые после обжатия создадут надежный контакт.

Что собой представляет наконечник

Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.

Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.

Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.

Виды наконечников

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.

Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.

Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

• самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
• иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
• пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
• очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Подготовительные работы перед опрессовкой

Опрессовку проводов начинают с подготовительных работ:

1. Первым делом жилы очищают от изоляции. Ее снимают ровно по длине металлической части наконечника. Для этого используют пресс клещи с функцией снятия изоляции или острый нож. Существует еще специальный инструмент – стриппер, автоматически снимающий изоляцию;
2. Металлическая часть с манжетой имеет на краю развальцовку, улучшающую вход жил внутрь посадочного гнезда. Но, чтобы при вводе некоторые проволоки не отогнулись по сторонам, жилы слегка скручивают рукой;
3. Втулку подбирают по сечению, чтобы жилы свободно входили в посадочное гнездо, но и не болтались слишком свободно;
4. Теперь настало время подготовить пресс клещи для опрессовки. Беря первый раз в руки инструмент, надо обратить внимание на нанесенную цветную маркировку. Она соответствует цветам наконечников. Производители инструмента и втулок стараются соблюдать цветовой стандарт для облегчения однотипных подсоединений. Цветное обозначение указывает на соответствие диаметров матрицы клещей и втулки поэтому, например, опрессовку синего наконечника необходимо делать гнездом матрицы, маркированным аналогичным цветом.

Разобравшись с инструментом и подготовив все материалы к работе, начинают опрессовку.

Обжим одинарного наконечника

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

• вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
• проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
• используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
• существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Обжим двойного наконечника

Подключение к фазе нескольких проводов требует их подсоединения на один контакт. Например, устанавливая модульные автоматы, их соединяют между собой перемычками. В этом случае на один контакт автомата припадает два кабеля. Если их обжать одиночными наконечниками, то два штыря подсоединить к одному контакту автомата будет проблематично. Здесь удобно использовать НШВИ, предназначенный для двух проводов.

Сам процесс обжима похож на предыдущий вариант. Только внутрь широкого манжета вместо одного провода вставляют два.

Делать обжим двойного наконечника удобно кримпером. Эти пресс клещи подойдут для опрессовки и одиночной втулки. Обжим кримпером двойного наконечника делают матрицей на размер больше. Например, для сечения двойного наконечника 4 мм2 подойдет матрица сечением 6 мм2.

Случается, что под рукой во время монтажа не оказалось конструкции двойного типа. Как выход из сложившейся ситуации, можно использовать одиночную втулку большего диаметра. Главное, чтобы внутрь поместились два провода.

Перед тем как установить наконечник штыревой втулочный изолированный НШВИ надо помнить, что производитель данной электротехнической продукции в инструкции указывает соотношение сечения гильз и жил проводов. Все эти параметры при монтаже надо соблюдать.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

В электрике применяется несколько видов клемм. Для каждого вида используется свой обжимной инструмент. В этом обзоре я расскажу о кримпере для изолированных клемм. Под катом грязные руки, рабочий инструмент, плохие фотки — короче, всё как обычно. Вводная часть.

Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.

Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.

Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.

Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.

Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.

Перейдём же непосредственно к обзору данного инструмента.

Он предназначен для обжимки изолированных клемм и подходит для размеров: 0.5-1.0 мм (красный) 1. 5-2.5 мм (синий) 4.0-6.0 мм (желтый) (цвета — это и цвет клемм и цвет маркировки на губках кримпера)

Призван заменить такое вот чудо из 90-х:

В длину он 21.5см, вес 510г:

Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.

К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.

Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.

Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.

На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉

Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.

Результаты обжимки:

Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.

В компании «коллег»:

Плохонькое видео работы:

Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше 😉

UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Набор обжимных наконечников для многожильного провода

Периодически мне приходится пользоваться многожильными кабелями и даже некоторое время назад я делал обзор обжимного инструмента. Но вот к этому всему нужны и «расходники», т.е. собственно говоря наконечники, причем желательно не только разных диаметров, а и разных цветов, потому я и решил купить данный набор.

Вообще данный набор был куплен еще в конце прошлого года, стоил он тогда 14 долларов, а еще у меня завалялся последний купон 5/10, с которым в итоге вышло $8.99, что как по мне, довольно неплохо.Справедливости ради, купил я его и как-то даже забыл что он у меня есть, но вот решил все таки написать.

Небольшое пояснение, для чего вообще надо обжимать многожильный провод.Сам по себе многожильный провод удобен, но есть у него недостаток. Если надо зажать такой провод в клемнике, то со временем прижим может ослабнуть, а провод вырваться. Происходит такое чаще всего из-за деформаций провода, перелома отдельных жилок и т.п. Можно конечно перед монтажом залудить провод, превратив его в некое подобие моножилы, но припой со временем может немного усаживаться и в итоге мы опять получим плохой контакт, который будет греться тем самым еще больше размягчая припой.Чтобы соединение было более надежным используют обжимные наконечники, они более прочные, не требуют паяльника для подготовки, а кроме того обычно помечены разноцветными изоляторами, что весьма удобно при монтаже.

Пришел набор в защитной пленке и дополнительном пакете, потому есть некоторая защита от того, чтобы не вылавливать мелкие наконечники по почтовому пакету.

На вид вполне аккуратная коробочка, отчасти из-за коробочки я также выбрал именно вариант набора, так как хранить все это добро в пакетиках не очень удобно, а так вышло «два в одном».

Спереди коробки присутствуют две защелки, а крышка крепится при помощи петель, а не имеет литую общую конструкцию, как это иногда бывает, за что от меня плюс производителю.

Весь набор рассортирован по 16 ячейкам разного размера в зависимости от размера и количества наконечников. Несколько штук все равно в процессе доставки перескочили на не предназначенные им места, что было быстро исправлено.

Всего в комплект входит 16 видов наконечников, общим количеством 2120 штук.E0508 -22AWG — 0.5mm2 -(Orange) X 200pcsE0508 -22AWG — 0.5mm2 -(White) X 200pcsE7508 -20AWG — 0.75mm2 -(Blue) X 100pcsE7508 -20AWG — 0.75mm2 -(Green) X 100pcsE7508 -20AWG — 0.75mm2 -(Yellow) X 100pcsE7508 -20AWG — 0.75mm2 -(Red) X 100pcsE7508 -20AWG — 0.75mm2 -(White) X 100pcsE7508 -20AWG — 0.75mm2 -(Black) X 100pcsE1008 -18AWG — 1.0mm2 -(Yellow) X 200pcsE1008 -18AWG — 1.0mm2 -(Red) X 200pcsE1510 -16AWG — 1.5mm2 -(Red) X 200pcsE1510 -16AWG — 1.5mm2 -(Black) X 200pcsE2508 -14AWG — 2.5mm2 -(Red) X 150pcsE2508 -14AWG — 2.5mm2 -(Blue) X 150pcsE16-12 -5AWG — 16mm2 -(Green) X 10pcsE16-12 -5AWG — 16mm2 — (Red) X 10pcs

Если не учитывать варианты цвета, то получается 6 размеровE0508 22AWG 0.5mm2 X 400pcsE7508 20AWG 0.75mm2 X 600pcsE1008 18AWG 1.0mm2 X 400pcsE1510 16AWG 1.5mm2 X 400pcsE2508 14AWG 2.5mm2 X 300pcsE16-12 5AWG 16mm2 X 20pcs

При этом наибольшее количество приходится на наконечники для кабеля сечением 0.75мм.кв. Я чаще использую провода сечением 0.5, 0.75, 1.5 и 2.5мм.кв, потому и был выбран этот набор. В комплект также входят наконечники под провод 1.0 мм.кв, но их можно использовать с «эконом» вариантом провода 1.5 мм.кв.Исключением пожалуй является размер 16 мм.кв, который был в наборе. Этот размер в данном случае мне вообще кажется нелогичным в данном случае, ведь есть куда как более распространенные в быту 4 и 6мм.кв, куда пихать 16…

Какой обзор обходится без измерений, да почти никакой и в этот раз я также не делал исключений.

Раз уж я заговорил о количестве, то не лишним будет проверить, насколько заявленное соответствует реальности. Конечно я не буду пересчитывать все что есть в коробке и немного упрощу себе задачу.Для начала взвесил десяток самых мелких наконечников, а затем высыпал на весы все что было в ячейке. В итоге получилось 10.86/0.61х10=178. правда я потом перепроверил, оказалось что 10 штук весят не 0.61, а 0.59 и результат 184 штуки, что прочем ненамного больше.Таким же образом проверил наконечники под кабель 0.75мм, вышло — 5.99/0.65х10=92 шт.

Я не стал проверять все ячейки, а взял еще пару, решив в конце просто примерно понять на сколько меня «обвесили».Наконечники под 1.5мм провод — 18.83/1.04х10=181 шт.Ну и 2.5мм — 18.71/1.37х10= 136 шт.

Можно было бы конечно списать все на некорректный подсчет, но я ради эксперимента пересчитал наконечники 2.5мм.кв и их вышло 137 шт при 136 расчетных и 150 заявленных. В общем на лицо недовес примерно 9-10%

И конечно размеры, сначала наружные.1. 0.5 мм.кв2. 0.75 мм.кв3. 1.0 мм.кв

1. 1.5 мм.кв2. 2.5 мм.кв3. 16 мм.кв

Внутренние размеры. Из-за некоторой сложности измерения могут быть ошибки в сторону уменьшения, т.е. реальный размер больше.1. 1.0 мм.кв2. 1.5 мм.кв3. 2.5 мм.кв4. 16 мм.кв

Для небольшого теста я взял провода разного сечения и кримпер из этого обзора.

Так как сечение, указанное на проводе/кабеле не всегда соответствует действительности, то я просто подобрал провода с сечением наиболее близким к требуемому.Обжимал по два наконечника одного размера с той лишь разницей, что для одного наконечника провод зачищал больше, для другого меньше, просто ради эксперимента.

Все наконечники обжались отлично, при этом я не скручивал предварительно жилы провода перед тем как надеть наконечник. Единственный провод, жилы которого пришлось предварительно немного скрутить, 2.5 мм.кв, остальные залезали и так.

Попытка сорвать наконечник с кабеля не увенчалась успехом, я лишь смог случайно стянуть с наконечника 2.5 мм изолятор. Кроме того один изолятор был найден в коробке.

Лично мне набор понравился, есть большой выбор наиболее ходовых размеров, довольно оптимальное количество и удобная коробка в комплекте.Я не могу подтвердить, действительно ли наконечники медные. Если откусить наконечник с проводом, то на срезе цвет похож на цвет жил провода, кроме того наконечники не магнитятся.

Единственное нарекание к набору только в плане несоответствия заявленного и реального количества наконечников. Я выше писал, что по моим измерениям их примерно на 9-10% меньше, т.е. вместо 2120 штук реально имеем около 1900-1950.Ну и небольшая придирка к тому, что зачем-то дали в комплекте 20 штук наконечников под провод сечением 16 мм.кв, лучше бы положили по паре десятков 4 и 6 мм.

На этом все, надеюсь что обзор был полезен.

www.kirich.blog

Как обжать клеммы плоскогубцами

Всем привет! Продолжаю знакомить с инструментами, облегчающими работу автоэлектрика. Первая часть здесь.

В этой части расскажу про обжимные клещи для автомобильных и других аналогичных по конструкции клемм. Другое название такого инструмента — кримперы, от английского crimp — загибать, обжимать.

При работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. На фото ниже пример таких клемм:

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

В Китае был заказан набор кримперов для различных типов и размеров клемм:

Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.

При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper

Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:

Клеммы с лепестковым зажимом кабеля

Клеммы и втулки с трубчатым зажимом кабеля

Клеммы и втулки с изолированным трубчатым зажимом кабеля

Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.

Перечень инструмента для монтажа лепестковых клемм:

Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.

Перечень инструмента для монтажа клемм без изоляции:

Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.

Перечень инструмента для монтажа клемм с изоляцией:

Дата: 06.02.2016 // 0 Комментариев

Данная статья наверняка будет более полезна не только автомобилистам, но и может пригодиться любому домашнему мастеру. Столкнувшись с обжимом клемм лучше всего использовать правильный инструмент, а именно — кримпер для обжима автомобильных клемм. Но, увы, не у каждого он есть, а если есть необходимость обжать одну клемму в месяц, то смыла в покупке кримпера нет. Сегодня мы попытаемся обжать клемму подручными средствами и покажем, как обжимать клеммы плоскогубцами.

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами. Обращаем внимание на усики клеммы.

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее
• надежнее
• дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:
Наконечники штифтовые плоские изолированные НШПИ:
Наконечники штыревые круглые изолированные НШКИ:
Разъемы — клеммы плоские изолированные «мама» РПИ-М:
Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

• при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Источник

---

Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Популярное

•   22787
•   17605
•   12730
•   11886
•   9373

Как правильно использовать обжимные клеммы

Проблемы с электричеством — одна из самых сложных проблем, которую нужно отследить в автомобиле. Часто проблема носит временный характер, когда иногда схема работает, а иногда нет, что означает, что вы должны иметь возможность отследить проблему, пока она не работает. Чаще всего эти проблемы возникают из-за плохого соединения. Как только вы обнаружите проблему, вам нужно ее исправить.

Отремонтировать провода можно двумя способами — припаять и обжать клеммы.В некоторых сценариях требуется обжать клеммы проводов, например модульные клеммные соединения и съемные клеммы, в то время как другие можно обрабатывать любым способом. Пайка обычно является лучшим методом соединения двух проводов, но это не всегда возможно. Обжимные клеммы очень полезны при длительном ремонте, но они плохо отзываются о них из-за постоянной неправильной установки. Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть опломбированы.Мы составили список советов по опрессовке проволоки. Используйте их, и вы никогда не ошибетесь.

Правильный инструмент для работы

Обжимные инструменты Cheapo хороши только для образования пузырей крови, они не используются для настоящих обжимов проводов. Хороший набор инструментов для обжима изолированного / неизолированного провода обойдется вам всего в 15-20 долларов и прослужит вам вечно. Для специализированных терминалов, таких как блоки Weather / Metri, вам понадобится специальный инструмент для обжима. Они более дорогие, но вы можете купить универсальный инструмент со сменными матрицами, который будет работать со всеми типами терминалов.

Различные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева — клещи для обжима Metri-pack / Weather-pack (2 комплекта), изолированные и неизолированные инструменты для обжима, универсальный инструмент.

Один размер НЕ ПОДХОДИТ ко всем

Существует правильный размер для каждого калибра проволоки и подходящая матрица для обжима. Изолированные клеммы выбираются по размеру и цвету изоляции.

Красный — калибр от 22 до 16

Синий — калибр 16-14

Желтый — калибр 12-10

Для любого провода калибра более 10 требуется неизолированный зажим.Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

Слева — 1/0, 4 га, 10-8 га, желтый, синий, красный.

Практика безопасного снятия изоляции

Для снятия изоляции с провода требуется пара хороших приспособлений для зачистки проводов. Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические съемники работают очень хорошо, но они немного дороже, начиная с 25 долларов, недорогой набор съемников стоит около 10 долларов.Ключ к хорошей заделке — это ровно достаточное количество провода в обжиме, не слишком много и не слишком мало. Конец проволоки должен быть заподлицо или слегка расширен через конец обжима. На некоторых клеммах есть ограничитель для провода, используйте его в качестве ориентира. Изоляция должна касаться задней стороны цилиндра зажима (внутри изоляции, если используется изолированный зажим), не должно быть оголенных проводов на обоих концах гильзы обжима.

Пара автоматических стрипперов — лучший выбор для идеального стриптиза.

Go All In

Не оставляйте отставших от терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это — сделать пару скручиваний провода после снятия изоляции.

Убедитесь, что нет свободных жилок провода вне изоляции или обжима клемм.

Нет полумеров

Полностью обжат, но не чрезмерно. Пережать клемму сложно, но возможно, и в результате металл разорвется пополам.Самая большая проблема — это полуобжим, когда цилиндр обжима сжимается, но недостаточно, чтобы вставить провод. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если на провод подано питание. Это отличный способ вызвать пожар. Всегда проверяйте обжим, дергая за провод и клемму. Если он двигается, отрежьте его и сделайте это снова.

Ориентация

Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы.Для открытых терминалов, таких как погодные терминалы или терминалы Metri-pack, открытые ножки обжимаются. Для всех клемм цилиндрического типа, которые образуют полный круг, углубление обжима идет на сплошную сторону, а НЕ там, где встречаются два конца.

Убедитесь, что провод полностью обжат в клемме.

В случае сомнений используйте большой молоток

Провода малого диаметра до 8-го калибра легко обжать плоскогубцами. Как только вы приобретете калибр 4 и больше, вам понадобится лучшее решение. Провода 4-го калибра и 1/0 используются в автомобилях для подключения аккумуляторной батареи и заземления, а также для некоторых пользовательских приложений стерео и электроники.Вы можете приобрести специальный штамп, который устанавливает обжим с помощью молотка, но есть другой способ добиться этого с помощью молотка и пробойника. Это тот же основной принцип, но без специального инструмента. Лучше всего использовать обжимной инструмент большого калибра, так как он имеет наименьший риск поломки пальцев, но молоток и пробойник помогут вам исправить положение.

Пломба!

Хотя это не критично для работы, герметизация обжимных клемм является хорошей идеей, особенно если соединение открыто для элементов.Со временем открытый металл подвергнется коррозии, нарастая сопротивление, что приведет к разрыву цепи. Незапечатанные обжимные соединения имеют срок службы около 10 лет. Для герметизации клеммы используйте изоленту хорошего качества, термоусадочную или жидкую изоленту.

Используйте качественную изоленту 3M Super 33 или жидкий электроизоляционный герметик, чтобы не допустить проникновения влаги и электричества.

Хорошая обжимка прослужит долго, но плохая обжимка всегда в конечном итоге приведет к появлению уродливой головки и, как правило, оставит вас на обочине дороги.Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам больше не приходилось делать это позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации об обычных обжимных клеммах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Практические инструкции: правильно обжать провода и клеммы

Сегодня я разместил картинку ниже на нашей странице в Instagram и Facebook…

Первые комментарии в значительной степени прибиты…

---

Можем ли мы победить мертвую лошадь? Я имею в виду, это просто базовая проводка, верно? Похоже, в этом коне с плохой проводкой еще осталось немного жизни … Прикончите его!

Ваши электрические соединения выглядят так? Если да, продолжайте читать, мы исправим вас!

* Посмотрите на этот беспорядок.Я имею в виду, просто посмотри на это … Заставляет задуматься, почему это не сработало, а? Припаять все клеммы, обжатые шлакоблоком и старым деревом, просто ужасно… Чувак испортил свою систему зажигания за 600 долларов — не позволяйте этому случиться с вами!

---

Этот будет настолько простым, что вы удивитесь, почему вы сделали это раньше .

Необходимых инструментов:

Клещи для обжима с храповым механизмом RMStator

Кусачки / стрипперы хорошего качества

Различные провода и клеммы

* СЕЙЧАС В нашем магазине! Clicky Clickity Нажмите здесь:

---

Давай рок!

Электропроводка — самая большая проблема, которую мы видим на этих велосипедах, вы, вероятно, заметили ее на своей машине, либо от предыдущего владельца, либо от вашей собственной работы, а иногда (к сожалению) даже в профессиональных магазинах.Мы не будем подробно останавливаться на всех плюсах и минусах Solder Vs Crimp — вы можете изучить 200 мнений об этом в Интернете. Все, что я знаю, это чертовски близко к тому, чтобы правильно паять грязный обжимной элемент…

Я обнаружил эти плоскогубцы некоторое время назад, RMStator отправил нам набор для тестирования и использования в нашем магазине. Они также использовались Pandemonium Customs, и вскоре они будут опубликованы в журнале Cycle Source. Они улучшили мою игру обжима с «Ммм, подержит, может, я добавлю немного припоя» на «Ого, это похоже на фабрику!» — они ТАК хороши…

Я настоятельно рекомендую использовать металлолом и клеммы из гаража, магазина и т. Д.… И привыкнуть к ним.Они не являются сложными, но вы не хотите, чтобы первый испорченный обжим оказался на вашем труднодоступных клеммах, поставляемых в наших системах CDI или PMA. Практика ведет к совершенству, и вы, вероятно, сможете добиться этого всего за несколько попыток.

* Вы заметите, что я написал, какая сторона является стороной «Проволока», карандашом на моих плоскогубцах. Упрощает запоминание, поскольку другая сторона предназначена для терминалов

Многие люди ошибаются в том, что слишком сильно снимают изоляцию с провода.Снимайте только то, что вам нужно. При необходимости создайте макет терминала, который вы планируете использовать, и отметьте его маркером, как вы увидите, как это сделал я ниже:

Вышеупомянутый зажим имеет механический обжим как на изоляции, так и на медной проволоке. Я очень предпочитаю эти типы терминалов. Они включены в наши системы CDI и PMA.

Сделано для вас, чтобы вы получили представление. Дальнейшее превышение этого значения на любом терминале является слишком большим и может вызвать проблемы с непрерывностью при использовании.

Быстро отметьте острым маркером, какую часть изоляции я хочу переместить.

Зачистите изоляцию с помощью ножниц / ножниц. Вот где хорошая пара инструментов стоит дополнительных денег. Вы можете видеть, что мы оставили изоляцию там, где будет больший обжим

Вставьте клемму в клещи с трещоткой, как показано выше. Возможно, вам придется немного подправить вкладки на самом терминале, они производятся серийно и не всегда идеально подходят.Слегка сожмите плоскогубцы ровно настолько, чтобы удерживать клемму на месте.

Со стороны «провода», которую мы ранее пометили, проденьте провод на место. Визуально убедитесь, что изоляция провода и медные жилы находятся там, где вы хотите, чтобы они были на клемме. Сфотографировать нелегко, но вы можете довольно легко увидеть пик и сказать, где они должны быть.

После того, как вы нажмете плоскогубцы до высвобождения, у вас должен остаться зажим / обжим, который выглядит вот так… Не слишком потрепанный.Я мог бы оставить чуть больше Copper Strand выставленным, этот был достаточно ровным, чтобы не показывать на фотографиях. * ЕСЛИ вы хотели добавить припой, просто нанесите мазок на конец медной жилы там, где вы хотите, а не на всю клемму и не расплавьте изоляцию.

Вот и все… Ниже я покажу несколько различных клемм и зажимов. Некоторые из них есть в наших системах CDI и PMA, поэтому, если вам нужна ссылка, это хорошее место для поиска. Остальные — просто случайные терминалы, которые я нашел в магазине:

Изолированные клеммы? Нет проблем…

Погодостойкие клеммы? Также без проблем…

Эти тонкие терминалы погодозащищенного типа в наших системах CDI? Легко и без повреждения терминала или нарушения соединения.

Выглядит просто, правда? Это потому, что это так!

Теперь они есть в нашем магазине, что упрощает поиск необходимых инструментов для правильной работы…

Как всегда, большое спасибо за вашу поддержку! Мы любим эту работу, узнаем все больше и больше с каждым днем ​​и передаем это вам, ребята…

Хью Оуингс

Hugh’s HandBuilt

Клеммы для проводов | Splice & Crimp

От зажимов с обжимными кольцами до кабельных наконечников и стыковых соединений — у нас имеется широкий ассортимент электрических зажимов и соединителей для использования с различными типами и размерами проводов.Выбирайте из высококачественных брендов, включая TE Connectivity, Weidmuller и наш собственный бренд RS PRO.

Что такое электрические клеммы и соединения?

Клеммы и соединители — это типы соединителей, которые устанавливаются на провод. Вместе они могут подключаться к компоненту для использования электрического тока. Примеры клемм и сращиваний проводов:

• Кольцевые клеммы
• Разъемы с пространством
• Разъемы для сращивания
• Сращивание встык
• Кабельные наконечники
• Вилочные клеммы
• Винтовые клеммы

902 В чем разница между соединение?

Соединения обычно используются для соединения двух концов проводов вместе без механического соединения.Сращивания проводов имеют металлическую вставку, которая врезается в пластиковую изоляцию проводов и обжимает их. Сращивание проводов с помощью соединителя s означает, что паять соединение не нужно.

Клеммы используются для механического «оконцевания» проводника путем обжима или пайки компонента. Обжимные клеммы, как и соединения, обеспечивают быстрое и простое соединение без необходимости пайки.

Выбор терминала

Доступны различные формы, материалы и типы монтажа.Для них также есть определенные цветовые коды, обозначающие размер. При выборе клеммы следует учитывать следующие моменты:

• Размер розетки
• Размер провода / кабеля (AWG / мм²)
• Метод подключения
• Ориентация клеммы
• Тип изоляции
• Рабочая температура
• Материал клеммы

Что такое изоляция клемм?

Клеммы можно изолировать различными материалами, такими как нейлон или винил.Тип изоляции зависит от цели применения. Термоусадочная изоляция популярна в терминалах, поскольку обеспечивает защиту от влаги и коррозии. Нейлон также является популярным выбором для изоляции, поскольку он прост в использовании и требует несложного процесса обжима.

Также доступны неизолированные клеммы, которые являются экономичным вариантом. Однако они не обеспечивают такой же уровень защиты и должны соответствовать выбранному приложению.

Что такое обжимные соединители?

Обжим — это электрическое соединение, которое формируется путем изменения формы провода.Иногда это называют холодной сваркой. Обжим используется для заделки провода и присоединения разъема, например кольцевой клеммы. Обжим осуществляется с помощью обжимного инструмента. Существуют различные уровни обжима, и хорошо выполненный обжим может обеспечить уплотнение вокруг провода, предотвращающее попадание влаги. Это позволяет соединению прослужить дольше и избежать коррозии.

Неизолированные клеммы для проводов и неизолированные обжимные соединители

Неизолированные клеммы — Нажмите на цену, чтобы купить.

Неизолированные стыковые соединители

Деталь #

Описание

10 шт. В упаковке

100 Упаковка

1000 упаковка

B2624

Бесшовные 26-24 калибра

–

B2218S

Калибр 22-18, бесшовные

–

B1614S

Бесшовные модели 16-14

–

B1210S

Бесшовные шаблон 12-10

–

Неизолированные понижающие стыковые соединители

Деталь #

Описание

10 шт. В упаковке

100 Упаковка

1000 упаковка

B16142218

Размер от 16-14 до 22-18

B12101614

Калибр от 12-10 до 16-14

Неизолированные быстроразъемные соединители

Деталь #

Описание

100 Упаковка

1000 упаковка

QDF2218-250

Женский калибр 22–18 мм.Табуляция 250

QDM2218-250

Наружная резьба калибра 22-18 0,250 Выступ

QDF2218-187

Гнездо 22-18 калибра .187 Вкладка

QDM2218-187

Наружная резьба 22-18 калибра .187 Вкладка

QDF1614-250

Гнездо калибра 16-14 0,250 Выступ

QDM1614-250

Наружная резьба калибра 16-14 0,250 Выступ

QDF1614-187

Гнездо калибра 16-14 .187 Вкладка

QDM1614-187

Наружная резьба калибра 16-14. 187 Выступ

QDF1210-250

Гнездо калибра 12–10.Табуляция 250

QDM1210-250

Наружная резьба калибра 12-10 0,250 Выступ

QDF1210-375

Внутренняя резьба калибра 12-10 .375 Вкладка

QDF8-250

8 калибр, внутренняя резьба .250, выступ

Неизолированные разъемы для быстрого отключения клеммных флажков

Деталь #

Описание

100 Упаковка

1000 упаковка

FQC2218

Женский флаг 22-18 калибра.Табуляция 250

FQC1614

Флажок с внутренней резьбой калибра 16-14 .250 Выступ

FQC1210

Флажок с внутренней резьбой калибра 12-10 .250 Выступ

Неизолированные разъемы для быстрой отсоединения от свиней задней клеммы

Деталь #

Описание

100 Упаковка

1000 упаковка

PBQC2218

Откидная крышка калибра 22-18 калибра 0,250

PBQC1614

Поросенок калибра 16–14.Табуляция 250

PBQC1210

Копилка калибра 12-10, выступ .250

Неизолированные цилиндрические соединители

Деталь #

Описание

100 Упаковка

1000 упаковка

BF1614-157

Пуля с внутренней резьбой калибра 16-14 .157 Выступ

BM1614-157

Пуля с наружной резьбой, калибр 16-14 .157, выступ

Неизолированные лопаточные клеммы

Деталь #

Описание

100 Упаковка

1000 упаковка

S2218-6

Шпилька № 6 калибра 22-18

S2218-8

Шпилька № 8 калибра 22-18

S2218-10

Шпилька № 10 калибра 22-18

S2218-14

Шпилька диаметром 22-18 мм, шпилька 1/4 «

S1614-6

Шпилька № 6 калибра 16-14

S1614-8

Шпилька № 8 калибра 16-14

S1614-10

Шпилька № 10 калибра 16-14

S1614-14

Лопата калибра 16-14 1/4 «Шпилька

S1210-6

Шпилька № 6 калибра 12-10

S1210-8

Шпилька № 8 калибра 12-10

S1210-10

Шпилька № 10 калибра 12-10

S1210-14

Шпилька 1/4 калибра 12-10

Неизолированные кольцевые клеммы

Деталь #

Описание

25 Упаковка

100 Упаковка

1000 упаковка

R2218-6

Кольцо калибра 22-18 # 6 Шпилька

–

R2218-8

Кольцо калибра 22-18 # 8 Шпилька

–

R2218-10

Кольцо калибра 22-18 # 10 Шпилька

–

R2218-14

Кольцо калибра 22-18 1/4 «шпилька

–

R2218-516

Кольцо калибра 22-18 5/16 «Шпилька

–

R2218-38

Кольцо калибра 22-18 3/8 «Шпилька

–

R1614-6

Кольцо калибра 16-14 # 6 Шпилька

–

R1614-8

Кольцо калибра 16-14 # 8 Шпилька

–

R1614-10

Кольцо калибра 16-14 # 10 Шпилька

–

R1614-14

Кольцо калибра 16-14 1/4 «шпилька

–

R1614-516

Кольцо калибра 16-14 5/16 «Шпилька

–

R1614-38

Кольцо калибра 16-14 3/8 «Шпилька

–

R1614-12

Кольцо калибра 16-14 1/2 «Шпилька

–

R1210-6

Шпилька калибра 12-10 # 6

–

R1210-8

Шпилька калибра 12-10 # 8

–

R1210-10

Кольцо калибра 12-10 # 10 Шпилька

–

R1210-14

Кольцо калибра 12-10, шпилька 1/4 «

–

R1210-516

Кольцо калибра 12-10 5/16 «Шпилька

–

R1210-38

Кольцо калибра 12-10 3/8 «Шпилька

–

R1210-12

Кольцо калибра 12-10 1/2 «Шпилька

–

Р8-8

Кольцо 8 калибра # 8 Шпилька

–

Р8-10

Кольцо 8 калибра # 10 Шпилька

–

Р8-14

Кольцо 8-го калибра, шпилька 1/4 «

–

R8-516

Кольцо 8 калибра, шпилька 5/16 «

–

Р8-38

Кольцо калибра 8 3/8 «Шпилька

–

Р8-12

Кольцо калибра 8 1/2 «Шпилька

–

Р6-10

Кольцо калибра 6 # 10 Шпилька

–

R6-14

Кольцо калибра 6 1/4 «шпилька

–

R6-516

Кольцо калибра 6 5/16 «Шпилька

–

Р6-38

Кольцо калибра 6 5/16 «Шпилька

–

Р6-12

Кольцо калибра 6 1/2 «Шпилька

–

Р4-14

Кольцо 4 калибра, шпилька 1/4 «

–

R4-516

Кольцо 4 калибра, шпилька 5/16 «

–

Р4-38

Кольцо 4 калибра, шпилька 3/8 «

–

Р4-12

Кольцо 4 калибра 1/2 «шпилька

–

R2-14

Кольцо 2 калибра, шпилька 1/4 «

–

R2-516

Кольцо 2 калибра, шпилька 5/16 «

–

R2-38

Кольцо 2 калибра, шпилька 3/8 «

–

R2-12

Кольцо 2 калибра 1/2 «шпилька

–

Cembre Products Электрические соединители, Монтажный инструмент и оборудование, Кабельные вводы и аксессуары, Железнодорожный сектор, Системы идентификации и маркировки, Продукты Marketline, Энергетика

Статьи по теме

Robokatta: первая автоматическая система для резки рельсов

Cembre представляет первую в мире автоматическую дисковую пилу для рельсов.

Подробнее

Соответствующие разъемы и инструменты обеспечивают соответствие

Огромное внимание, направленное на потребности клиентов, привело к тому, что Cembre предлагает сегодня на рынке более 22 000 различных товаров, обеспечивая широкий ассортимент, способный удовлетворить потребности пользователей для множества приложений.

Подробнее

Системы печати повышают эффективность и удобство

Cembre предлагает полный ассортимент продукции, отвечающей требованиям идентификации в области электротехники; широкий ассортимент, представленный в каталоге, способен удовлетворить потребности как крупных пользователей, так и мелких потребителей.

Подробнее

Надежность продукции

Превосходные характеристики продукции под торговой маркой Cembre гарантируются использованием высококачественного сырья и синергетическим эффектом, достигнутым при использовании продуктов и инструментов.

Подробнее

Бережное производство

Cembre демонстрирует уровень заботы о своих клиентах, создавая высококачественную продукцию по конкурентоспособным ценам.Cembre стремится предложить этот тип решения и на его основе определяет весь свой производственный цикл.

Подробнее

Двигатели «ЭКО»

Использование двигателей с низким уровнем выбросов и соответствующих самым строгим мировым стандартам стало традицией Cembre. Эти двигатели различают буровые линии, называемые ECO, и соответствуют «Фазе 2» европейской директивы.

Подробнее

Система втулок AR: революция в соединении рельсов

Электроподключение рельса долгое время представляло собой серьезную техническую проблему, поскольку надежность контакта является основным элементом безопасности.

Подробнее

Прогнозирование требований клиентов

Интенсивный анализ и разработка привели к созданию новой линейки электрических соединителей, подходящих для соединения и концевой заделки недавно разработанных соединителей из алюминия и магния, отличающихся от медных соединителей, используемых до сих пор.

Подробнее

Удобство и производительность в руке

Одной руки достаточно, чтобы удерживать, позиционировать и управлять инструментом с минимальным усилием верхней руки благодаря легкому весу инструмента и барицентрическому положению груза.Простота использования позволяет точно повторять операции независимо от опыта оператора.

Подробнее

Компактный и исключительно надежный

LD-1P-ECO — одна из машин, разработанных и изготовленных Cembre для выполнения калиброванных отверстий в стенке рельса и железнодорожного оборудования

.

Подробнее

Разъемы с цветовой кодировкой для медных проводов

Чтобы помочь выбрать правильный разъем для поперечного сечения проводника, для рынка США был разработан специальный тип разъема для медного проводника, который содержит необходимую информацию для правильного сжатия.

Подробнее

Переносные инструменты и гидравлические насосы

Когда в 2000 году компания Cembre начала изучать портативные гидравлические инструменты с батарейным питанием, у них было неоспоримое преимущество в виде многолетнего опыта, накопленного за годы разработки и производства ручных гидравлических головок и инструментов

.

Подробнее

Производство электроэнергии

Компания предлагает ряд специальных продуктов для удовлетворения различных требований к установке в области производства электроэнергии из альтернативных источников

Подробнее

Трансмиссия

Cembre производит гидравлические головки для сжатия разъемов и соединений, используемых в сетях электропередачи высокого напряжения.

Подробнее

Распределение электроэнергии

Компания Cembre разработала специальную группу продуктов для систем среднего напряжения для распределения электроэнергии

Подробнее

Ремонт железных дорог

Cembre предлагает различные решения по содержанию железнодорожных линий

.

Подробнее

Электротяга и сигнализация

Компания Cembre специально разработала систему для электрического соединения рельсов, рельсовую сигнализацию и оборудование безопасности

.

Подробнее

Локомотивно-вагоностроение

Лучший выбор для обеспечения максимальной производительности при электромонтаже вагонов поездов.

Подробнее

Панели управления и автоматики

Ассортимент продукции Cembre, связанной с поставками панелей управления и автоматизации, особенно широк

Подробнее

Бытовая техника

Этот сектор включает приложения, относящиеся к основным бытовым приборам (охлаждение, стирка, приготовление пищи) и секцию мелкой бытовой техники.

Подробнее

Автомобильная промышленность

Cembre предоставляет компаниям в этом секторе широкий спектр продуктов, связанных с управлением электрическими кабелями

Подробнее

OEM

Cembre поставляет устройства для электрического подключения и крепления кабелей компаниям, работающим в производственном секторе

Подробнее

Гражданское строительство и жилые системы

Предложение Cembre также включает системы гражданского строительства

.

Подробнее

Промышленные системы

Продукты, специально разработанные для электрооборудования предприятий, позволяющие создавать первичные и вторичные панели управления вплоть до распределения конечным пользователям

Подробнее

Светотехника

Cembre предлагает монтажникам систем освещения специальные продукты, внимание к деталям и конкурентоспособные решения

Подробнее

Технология литьевой смолы

литьевая смола, низкое напряжение через соединения

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

SMARTOOL

Особенности OLED-экрана

Подробнее

Стойкость к химическим веществам

Plasticem P19 (Полиамид 6.6)

Подробнее

Подробнее

Морские клеммы для проводов — морские инструкции

Обжимные клеммы

— от оптимального до субоптимального

На этой фотографии показаны несколько различных типов обжимных клемм, которые вы можете приобрести. Клеммы в верхнем ряду представляют собой обжимные соединители морского класса со встроенной термоусадочной изоляцией с клейкой подкладкой и являются наилучшим возможным решением для большинства применений на лодке.

Как я уже упоминал, не существует такой вещи, как терминалы морского класса , но именно они стали известны как терминалы более высокого качества.Термоусадочные клеммы, как видно из верхнего ряда, дороги, но, на мой взгляд, они почти всегда того стоят. Они доступны от таких производителей, как Ancor, AMP, Molex, FTZ, 3M и других.

ПРИМЕЧАНИЕ: При выборе обжимных клемм я настоятельно рекомендую вам покупать у компаний с репутацией, которую необходимо поддерживать, и долгой историей качества. Если вы покупаете у таких компаний, как AMP / Tyco, Molex, FTZ, Burndy, Thomas & Betts (T&B), * 3M, Ancor и т. Д., И вы получите терминалы лучшего качества, чем дешевый безымянный мусор, который проник в страну через последние 20 лет или около того.

* Пожалуйста, будьте очень и очень осторожны, покупая терминалы 3M в Интернете. Большинство из того, что мы обнаружили, — это чистые настоящие поддельные терминалы. Поскольку они могут использовать изоляцию марки 3M, 3M является крупным производителем пластика, используемого в электрических клеммах, продавцы идентифицируют весь продукт как «3M», хотя это не 3M, а скорее дешевый импорт, в котором используется пластиковая изоляция 3M. Amazon и eBay загружены поддельными терминалами 3M. Предостережение для покупателя!

Второй ряд разъемов называется изолированными клеммами, но без термоусадки.Кольцевые клеммы представляют собой клеммы из трех частей, а стыковые соединения представляют собой сплошную трубку без шва. Эти клеммы расположены на голову выше нижнего ряда, но имейте в виду, что они не являются герметичными соединениями. Таким образом, они квазиоткрытые для морской среды. При использовании вместе с луженым проводом морского класса по UL 1426 эти обжимные клеммы прослужат долгое время при условии, что они не находятся в прямом контакте с водой, например, в трюме.

В третьей строке представлены качественные терминалы Wal * Mart или Harbor Freight, которых следует избегать на лодке.Черт возьми, я лично не использовал бы эту хрень в детской крепости на дереве, не говоря уже о лодке. Возможно, самая большая проблема заключается в том, что, поскольку они относятся к разновидности нижнего питателя, они имеют тенденцию сильно различаться по внутреннему диаметру и внешнему диаметру, и поэтому это дерьмо в отношении того, как получится обжим.

Хороший совет при покупке разъемов: Если вы не можете видеть сквозь изоляцию, скорее всего, это винил, и этого действительно следует избегать. Виниловая изоляция на этом типе разъема может и будет трескаться, а толщина необработанного металла там, где провод встречается с разъемом, который нужно обжимать, очень и очень слабая по сравнению с высококачественными клеммами от известных производителей, таких как перечисленные выше.

СОВЕТ: Я покупаю термоусадочные терминалы FTZ на сайте SailboatOwners.com

Для клемм без термоусадочной изоляции я использую клеммы AMP PIDG и покупаю их везде, где я могу найти лучшую цену. Поскольку это AMP, они довольно дорогие, поэтому я ищу их.

Pololu — Корпуса для обжимных соединителей

Доступны альтернативы с вариациями этих параметров: булавки Выбрать вариант…

Эти корпуса работают с нашими проводами с предварительно обжатыми клеммами, а также с нашими обжимными штырями (вилка и розетка), чтобы вы могли быстро изготавливать нестандартные кабели, которые сопрягаются с различными 0.Разъемы 1 ″ (2,54 мм), включая штекерные и розеточные разъемы и макетные платы без пайки. Просто выберите корпус для правильного количества контактов, выберите цвета и род для ваших проводов и вставьте их в корпуса (см. Видео ниже для демонстрации).

Сравнить все товары в этой категории

Продукты в категории «Корпуса обжимных соединителей»

Эти одноконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами и нашими обжимными контактами, чтобы вы могли быстро изготавливать индивидуальные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 25 .

Эти двухконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 25 ,

Эти трехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 25 .

Эти четырехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 10 ,

Эти пятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с интервалом 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти шестиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 10 ,

Эти семиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с интервалом 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти восьмиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются упаковками по 10 ,

Эти девятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 10-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются упаковками по 5 ,

Эти 1 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 1 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 1 × 20-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 2-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 10 .

Эти 2 × 3-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0.Разъемы с интервалом 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 10 .

Эти 2 × 4-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках из 10 .

Эти 2 × 5-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 6-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 7-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 8-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 10-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 13-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и беспаечные макеты. Они продаются в упаковках. из 5 .

Эти 2 × 17-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 18-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты.
