Инструмент для обжима витой пары — Кримперы для обжима RJ-45, RJ-12 в МСК, СПБ и Краснодаре

Показано все 11 товаров

Качественный инструмент для обжима витой пары коннекторами позволяет создать надежное и стабильное соединение.

Виды кримперов

Производители выпускают модели, которые отличаются типом механизма:

  • ножничные — простые устройства, стоят дешевле выдвижных, требуют точной подгонки всех деталей,
  • выдвижные — более удобные в использовании, поскольку позволяют выполнять опрессовку с одинаковым усилием.

Вы можете купить инструмент для обжима витой пары в Санкт-Петербурге и Краснодаре, а наши консультанты помогут вам подобрать оптимальную для ваших задач модель, с которой удобно работать.

Кримпер может оснащаться гнездами под определенные коннекторы:

  • RJ-11,
  • RJ-12,
  • RJ-45,
  • RJ-10.

Другие особенности

Есть многопозиционные модели. Это обжимной инструмент RJ45 с гнездом под коннектор другого типа, например, RJ11.

Существуют модели с лезвиями, они выполняют функцию стриппера — позволяют зачищать изоляцию, подрезать проводники.

Вам могут предложить инструмент для обжима RJ45 с обрезиненными и/или рельефными рукоятками. Такая модель не выскальзывает из руки. Удобно пользоваться кримпером с храповым механизмом, который обеспечивает обратный ход ручек.

Инструмент для обжима витой пары – часто задаваемые вопросы

👍 Как правильно обжать витую пару?

Обжим витого кабеля — это то, с чем приходится сталкиваться постоянно, если Вы занимаетесь монтажом СКС. Для того чтобы Вы всегда правильно делали обжим кабеля, мы создали пошаговую инструкцию.

👌 Какие кримперы чаще всего используються монтажниками сети?

👆 Какие дополнительные аксессуары и расходные материалы чаще всего покупают с кримперами?

✈ Как осуществляется оплата и доставка?

Купить кримперы для витой пары в Санкт-Петербурге и Краснодаре можно в нашем интернет магазине самовывозом или при помощи доставки. Подробности на странице доставки.
Оплата любым удобным для Вас методом: банковской картой, за наличные или по безналичному расчёту, более детально здесь.

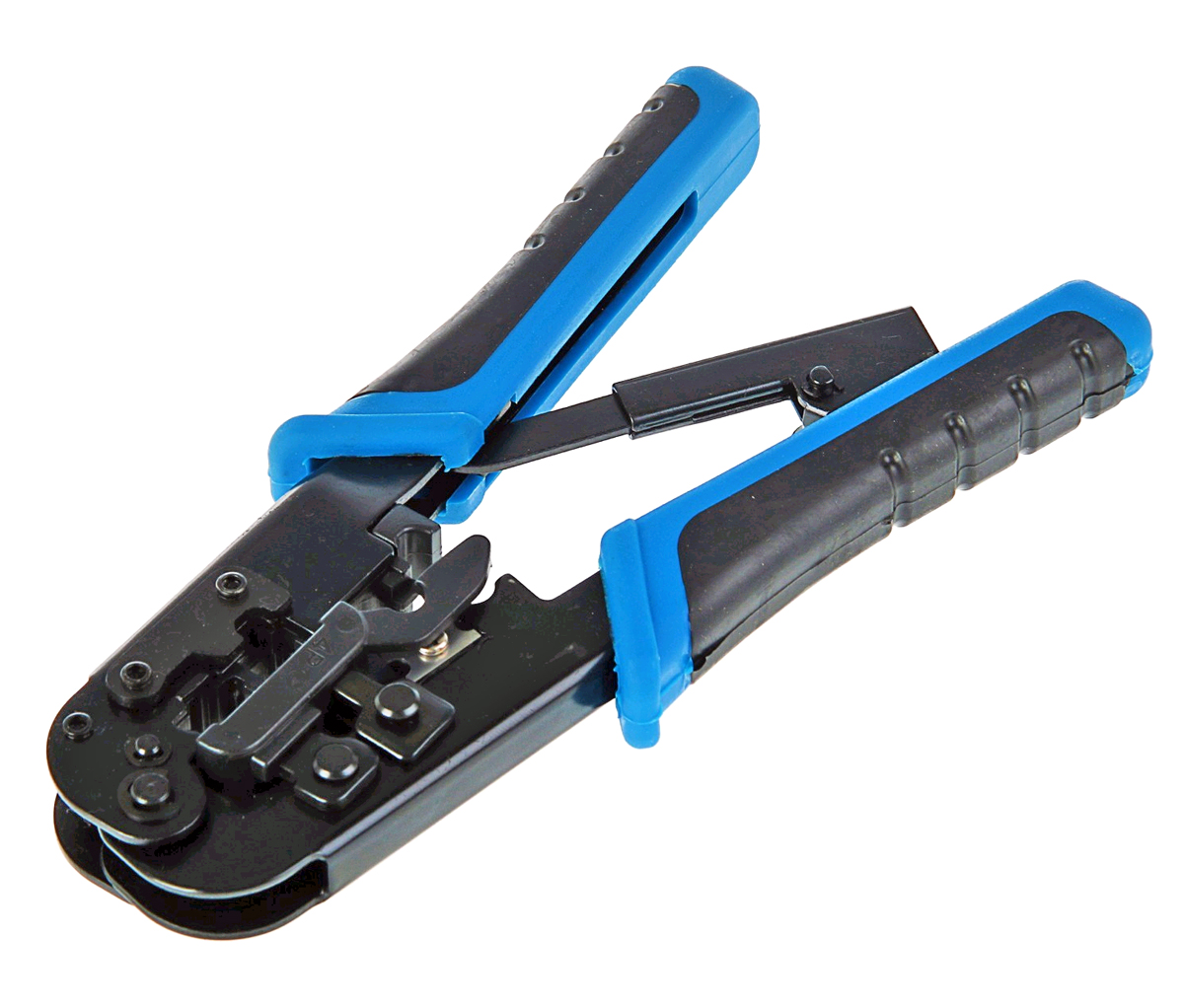

Инструмент обжимной для RJ-45/ RJ-12 инструмент для заделки витой пары 110 типа обрезка

Код товара 8519266

Артикул 23342

Страна Китай

Наименование Hyperline HL-NTK110 Набор инструментов (инструмент обжимной для RJ-45, RJ-12, инструмент для заделки витой пары 110 типа, обрезка, зачистка, тестер)

Упаковки

Сертификат ПИСЬМО OC-40

Тип изделия Инструмент

Вид привода Ручной

Материал изделия Сталь

Высота, мм 250

Длина, мм 320

Ширина, мм 70

Цвет Синий/Черный

Все характеристики

Характеристики

Код товара 8519266

Артикул 23342

Страна Китай

Наименование Hyperline HL-NTK110 Набор инструментов (инструмент обжимной для RJ-45, RJ-12, инструмент для заделки витой пары 110 типа, обрезка, зачистка, тестер)

Упаковки

Сертификат ПИСЬМО OC-40

Тип изделия Инструмент

Вид привода Ручной

Материал изделия Сталь

Высота, мм 250

Длина, мм 320

Ширина, мм 70

Цвет Синий/Черный

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Инструменты для работы с витой парой

Рассматриваем самый необходимый инструмент для обжима витой пары — кримпер, стриппер и кабельные тестеры.



Для интернет-кабелей используется витая пара, коммутация которой с компьютером, роутером или розеткой осуществляется с помощью коннектора RJ45. Для того чтобы соединение с интернетом было стабильным, необходимо качественно обжать витую пару.

О соединительной вилке RJ45

Вилка RJ45 представляет собой пластиковый корпус с защелкой, куда заправляются разделанные провода от витой пары.

Внутри разъема находятся 8 контактов, к которым и прижимаются жилы. Подготовка кабеля и сама процедура опрессовки невозможна без хороших инструментов для обжима коннекторов RJ 45:

  • стриппера;
  • кримпера;
  • тестера для кабеля.

Стриппер

Перед опрессовкой кабель нужно подготовить: зачистить изолирующую оболочку. Для этого можно применить острый нож, но лучше иметь специальный инструмент – стриппер. Он облегчает снятие изоляции, не повреждая провода. Кабель просто вставляется в проем и проворачивается с небольшим нажатием. Затем надо удалить обрезки. Иногда многофункциональный кримпер может выполнять снятие изолирующей оболочки, тогда потребности в стриппере нет.

Кабель с экранирующим покрытием (FTP) зачищать стриппером и ножом не рекомендуется. Фольга хорошо снимается маленькими ножницами.

Кримпер

Главная часть операции делается с применением кримпера для обжима RJ 45. Это специальные клещи, оснащенные одним или несколькими гнездами определенного профиля, куда вставляется коннектор для опрессовки.

Коннектор с правильно размещенными жилами кабеля располагается в нужном проеме кримпера, клещи сжимаются до щелчка. Вынимается соединительная вилка путем нажатия фиксатора на корпусе.



Кримперы делятся на:

  • Ножничные. Губки инструмента смыкаются по типу ножниц. Такие щипцы при некачественной сборке или ненадежности креплений могут смыкаться с перекосом, что вызовет неравномерную опрессовку;
  • Выдвижные. Здесь нет такого явления, как перекосы, обжим всегда равномерный. Единственная проблема – точность сборки. Так как менять усилие нажима нельзя, то предустановленное недостаточное или избыточное давление отразится на качестве опрессовки.



При покупке кримпера для постоянной работы с коннекторами обращается внимание на следующие особенности:

  • Надо положить инструмент в руку и ощутить, удобно ли он расположился. Ладонь не должна скользить по поверхности при выполнении сжатия. Это достигается особой формой и материалом покрытия рукояток. При возникающем чувстве дискомфорта не стоит брать инструмент;
  • Вес кримпера не должен быть слишком маленьким. Такие устройства не отличаются надежностью и не прослужат долго, а массивные клещи приведут к быстрой усталости рук. Следовательно, выбирается средний вариант;
  • Сборка инструмента. Обе части клещей должны быть плотно пригнаны и находиться в одной плоскости, без смещения. Иначе качественная опрессовка станет невозможной.

Важно! Для работы с разными видами коннекторов существуют многопозиционные кримперы с проемами нескольких профилей.

Тестер для кабеля

Тестеры для кабеля используют, когда нужно проверить его состояние и выяснить рабочие характеристики проводов. Своевременная диагностика кабеля позволяет исключить ошибки при монтаже, повысить надежность функционирования сети.

Несложные устройства позволяют найти перекрещенные пары, наличие коротких замыканий, обрывов, то есть определяют правильность опрессовки. Пользоваться ими легко научиться.



Прибор состоит из двух блоков:

  • Главный модуль-передатчик, содержащий дисплей или светодиодную индикацию и кнопки для управления. К нему присоединяется первый кабельный конец;
  • Модуль-приемник, в разъем которого вставляется другой конец тестируемого кабеля.

Результат испытания будет виден по миганию светодиодов тестера RJ 45. Восемь пар кабельных жил контролируются таким же количеством индикаторов на обоих модулях. Правильность соединения определяется загоранием зеленого света. О наличии короткого замыкания сигнализирует красный. Отсутствие свечения говорит об отсутствии контакта. В качестве примера модели простого индикаторного тестера можно привести Rexant.

Сложные устройства служат для анализа кабельных соединений сети и применяются при получении сертификата.



При выборе тестера RJ45 учитываются следующие параметры:

  • Длина испытываемого кабеля не должна быть менее 200 метров;
  • Наиболее часто используемые для прокладки сети категории кабеля – пятая и шестая;
  • Устройство обязательно должно уметь определять перекрещенные пары, КЗ, отсутствие контакта, в кабелях FTP – сохранение целостности экранирующей оболочки;
  • Для проверки функционирующих сетей следует выбирать тестер, определяющий длину кабеля.



Более удобные приборы для проведения качественной диагностики имеют:

  • дисплей, на котором отображаются параметры кабельной линии;
  • индикатор, сигнализирующий о заряде;
  • функцию определения расстояния до места повреждения;
  • возможность установить карту памяти microSD для хранения информации;
  • разъемы для проверки RJ11, коаксиальных кабелей с коннектором BNC и шнуров USB с выводом данных на главный дисплей. Хорошая функциональная модель – Gembird NCT 3. Точность измеряемых параметров достигает 97%.

Хорошая функциональная модель – Gembird NCT 3. Точность измеряемых параметров достигает 97%.

Это основные принадлежности для опрессовки разъемов RJ45, но при прокладке и ремонте интернет-соединений и локальных сетей может понадобиться и другой инструмент: отвертки, индукционные щупы с тональным сигналом и т.д. Их можно приобрести в наборах или по отдельности.

Инструмент для обжима витой пары: кримпер, стриппер и кабель-тестер

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Схемы для опрессовки витой пары

Существует три варианта обжимки коннекторов:

  1. Прямое подключение Straight;
  2. Перекрёстное подключение Cross Over;
  3. Обжим четырёхжильного кабеля.

Прямое подключение Straight

Прямой обжим используют для подсоединения сетевой карты ПК к различному совместимому оборудованию: свитчу, хабу и маршрутизатору.

Схема «ПК – маршрутизатор» заключается в том, что порядок расположения проводников в коннекторах формируется в зеркальном отражении. Если в исходном разъёме зелёно-белый провод располагается справа, то на выходном коннекторе он занимает крайне левое положение. Так же меняют свой порядок очерёдности остальные проводники.

Такой обжим выполняется по двум стандартам: EIA/TIA-568A и EIA/TIA-568В.

Прямой порядок обжима

Перекрёстное подключение Cross Over

Такой вид подключения витой пары применяют для соединения двух сетевых карт напрямую. Расположение проводников в двух коннекторах отличается переменой мест пар проводов между собой.

Схему Cross Over применяют при соединении ПК – ПК, свитч – свитч, хаб – хаб, маршрутизатор – маршрутизатор. Контакты на входном и выходном разъёмах меняются местами крест-накрест. Это видно на рисунке по положению контактов № 1 и № 8.

Перекрёстный обжим

Обжим четырёхжильного кабеля

Если планируется установить разъём для четырёхжильного кабеля, то из витой пары выделяют 4 проводника. Их обжимают точно так же, как и 8 жил витой пары. На нижнем рисунке представлены варианты распиновки 4-х жил витой пары.

Распиновка Патч Корда, 4 провода

Стриппер

Нож или “Стриппер”

Стриппер – это нож или кусачки, снимающие изоляцию. Существует масса моделей таких инструментов, среди них есть сложные, дорогие, простые и дешевые, так к примеру на рисунке изображен многофункциональный стриппер.

Стриппер хорош тем, что аккуратно срезает с кабеля изоляцию, не повреждая внутренние жилы – достаточно вставить конец отрезка в отверстие, слегка придавить, повернуть вокруг оси, после чего снять обрезанную часть изоляции руками.

Покупать стриппер необязательно, если ваши обжимные клещи снабжены лезвием, которое выполняет эту же функцию. Можно использовать обычный остро заточенный нож.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1

2(фото выше)

3

4

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5(может у вас что-то другое)

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

32

Сергей

Полезное и интересное

Технология соединения проводов опрессовкой

Чтобы закрепить разъём на конце кабеля витой пары, производят действия в следующем порядке:

  1. От конца кабеля отступают 10-12 мм и делают круговой обрез внешней оболочки с помощью кримпера или стриппера.
  2. Свободные концы проводов расплетают, распрямляют и располагают в порядке очерёдности, как указано на вышеприведённых схемах.
  3. Провода вводят внутрь разъёма таким образом, чтобы торцы проводников упёрлись в переднюю часть коннектора. При этом нужно следить за тем, чтобы оболочка кабеля тоже была охвачена корпусом разъёма на расстоянии 5-7 мм.
  4. Коннектор вводят в проём инструмента для обжима RJ 45.
  5. Чтобы правильно обжать разъём, ручки инструмента сжимают рукой до появления характерного щелчка. На этом весь процесс обжима завершается.

Обратите внимание! Не все модели оснащены сигнальным устройством. Поэтому при выборе кримпера стоит обращать внимание на наличие храповика

Материалы и инструменты для работы

В создании коннекторного соединения участвуют три компонента:

  • интернет кабель – витая пара;
  • коннектор;
  • обжимной инструмент.

Интернет кабель – витая пара

Проводная продукция представляет собой четыре пары изолированных проводков, скрученных между собой, заключённых в ПВХ оболочку. Свивание проводов нужно для увеличения связи между ними и уменьшения влияния внешних электромагнитных полей.

8-ми жильную витую пару применяют в компьютерных линиях связи для передачи информационных сигналов. Кабель витой пары подключают к устройствам ПК с помощью разъёмов 8Р8С, которые ещё называют RJ 45.

Помимо восьми жил, в оболочке есть полимерная нить, которая удерживает проводники от расползания под внешней оболочкой. При подготовке к обжиму концов витой пары ПВХ корд срезают.

Коннектор и его устройство

Разъём представляет собой прозрачный или цветной пластиковый бокс, в торцах которого есть два проёма. Один из них оснащён 8-мью ножевыми контактами. Во второй проход вставляют подготовленные концы проводов. Ножевые контакты сделаны таким образом, что, когда проводки вдавливаются внутрь контактора, ножи срезают с них часть изоляции.

Обжимной инструмент для витой пары

В отличие от обыкновенных клещей, инструмент для обжима RJ 45 оснащён посадочными местами, которые в сомкнутом состоянии образуют проём, по размерам чуть меньше поперечного сечения коннектора. За счёт этого обжимное устройство сдавливает корпус разъёма настолько мягко, что не наносит повреждений.

Важно! Удобно пользоваться обжимником с ножом для обрезки верхней оболочки витой пары. Это избавляет от риска излишней срезки ПВХ слоя, что может привести к нарушению целостности жил

Типы кримперов

Обжимник RJ 45 различают по характеру движения посадочных мест инструмента. Для компьютерной сети применяют три типа кримперов:

  • ножничный;
  • выдвижной;
  • автоматический.

Ножничные

Это самый распространённый вид инструмента для обжима коннекторов RJ 45. Им удобно пользоваться, но есть один недостаток. Прилагаемое усилие на корпус разъёма не может равномерно распределяться по всей площади обжима.

Ножничный обжимник

Выдвижные

У этого вида инструмента рабочие поверхности посадочных мест движутся одновременно параллельно друг другу. За счёт этого создаётся равномерное распределение усилия прессовки.

Выдвижной кримпер

Автоматические

К этому типу кримперов относится высокопроизводительное заводское оборудование. Автоматы и полуавтоматы выполняют зачистку кабелей, устанавливают коннектор и производят обжим за один раз. Такие устройства работают на фабриках по изготовлению готовой кабельной продукции.

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

LAN tester

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

  • в проёмы прибора вставляют коннекторы обоих концов кабеля;
  • светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
  • если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
  • в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Оцените статью:

Инструмент для работы с витой парой и сигнальным кабелем

На качество структурированной кабельной системы влияет множество факторов. Это и качество кабелей, и качество оборудования, и уровень квалификации монтажников. Но есть еще один фактор, который не всегда учитывается — это инструмент для обжима витой пары. Такой инструмент могут называть по-разному — клещи, обжимка, кримпер. Вы можете купить обжимной инструмент оптом и в розницу по доступным ценам. У нас представлена продукция от надежных производителей Cor-X и Ripley.

Сфера применения обжимного инструмента

Опрессовка с применением обжима для проводов широко используется для подготовки кабелей для клеммных соединений, при соединении многожильных и одножильных кабелей друг с другом, при установке на кабель наконечника для монтажа в разъем. Применение обжимки для витой пары — наиболее технологичный метод монтажа коннекторов.

Разновидности инструмента для работы с витой парой

В DEPS можно купить инструмент для обжима витой пары разных видов. В каталоге вы найдете приспособления как для непосредственно обжима, так и для обрезки или зачистки:

  • Обжимные клещи. Это обжимной инструмент, который позволяет крепить коннекторы к отрезкам провода. Зачищенный конец провода помещается в коннектор, затем коннектор зажимается клещами для обжима витой пары с подходящим гнездом. Послышится легкий щелчок, и провод обжат.
  • Стрипперы. Инструмент для работы с витой парой в виде кусачек или ножа, предназначенный для снятия изоляции или разделки провода. Он аккуратно срезает изоляционный слой, внутренние жилы кабеля при этом не повреждаются. Некоторые модели одновременно могут обрезать, зачищать и скручивать многожильный кабель.
  • Кроссировочные ножи. Применяются для подключения провода в кроссы, розетки, патч-панели.
  • Тримеры. Предназначены для удаления внешней оболочки с кабелей. Выполняются в виде литой кассеты с лезвием, которая точно снимает оболочку, не образуя зазубрин и царапин.

Обжимной инструмент от мировых производителей

В DEPS вы можете купить обжимку для витой пары от ведущих мировых производителей Ripley и Cor-X. Наша компания — официальный дистрибьютор продукции Ripley и эксклюзивный дистрибьютор продукции Cor-X.

Ripley — производитель с 30-летней историей, занимает лидирующие позиции на рынке инструмента для обжима витой пары. Регулярно разрабатывает новые инструменты, исходя из потребностей постоянно развивающегося рынка телекоммуникаций.

Cor-X производит телекоммуникационные аксессуары, применяемые в различных направлениях рынка, в том числе высококачественный инструмент для обжима. Контроль качества продукции осуществляется на каждом этапе производства.

В свою очередь, DEPS осуществляет выходной контроль качества каждой партии инструмента, прибывшей с завода. Вы всегда можете быть уверены в надежности нашей продукции.

Какими инструментами можно выполнить обжимку витой пары
