Обжимка витой пары 8 жил последовательность проводов: Обжим витой пары с описанием порядка действий и схемой

Содержание

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

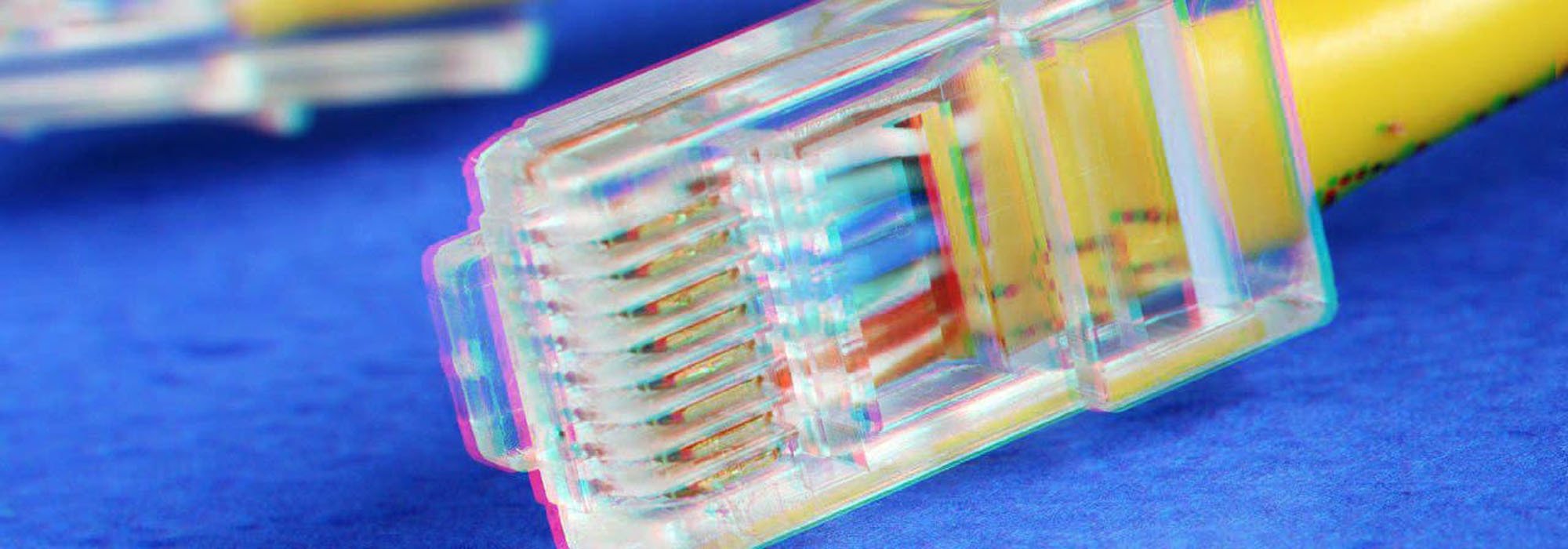

RJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

  • нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
  • нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
  • категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
UTP пятой категории

Какой нужен инструмент для обжима витой пары

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Внешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

  1. Снятие внешней общей изоляции.
  2. Обрезка проводов до необходимой длины.
  3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

  1. Прямая.
  2. Перекрёстная (кроссовая).
Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как обжать витую пару — как с помощью отвертки правильно обжать витую пару (4, 8 жил)

Практически все местные сети оснащаются кабельными участками, где компьютер присоединяется к сети при помощи проводов. Этот метод соединения ПК считается одним из самых быстрых и безопасных.

Классификация сетевых кабелей

Для связи компьютеров проводным способом существует особый провод – витая пара. Свое название он получил из-за наличия восьми штук обвитых медных проводов, расположенных попарно. Это позволяет избежать помех, исходящих от разных источников.

Кабель имеет общую оболочку из поливинилхлорида, который защищает его от воздействия внешних волновых помех. Кроме того, можно найти неэкранированный вид кабеля UTP и разновидность с защитным экраном из фольги FTP и STP.

Типы кабелей

Выделяют витую пару с четырьмя и восемью жилами. Различие между этими двумя типами заключается в стоимости кабеля (четырехжильный провод стоит в два раза дешевле восьмижильного) и возможной скорости передачи данных (провод с четырьмя жилами имеет ограничение в 100 Мбит/с, с 8 жилами – значительно больше).

Что необходимо для обжима витой пары

Непосредственно перед обжатием витой пары следует запастись специальным оснащением и инструментом:

Приготовьте провод нужной длины. Если кабель проложен вдоль стены в изоляционном коробе, то необходимо сделать отрезки необходимой длины, подходящей для обжима, а в случае неправильных действий и вторичного обжатия витой пары

Обычно применяется коннектор модели RJ-45

  • Инструмент для обжатия

Профессиональные мастера используют специальные обжимные клещи для витой пары (кримпер) – металлические щипцы с несколькими рабочими зонами. Если же вы не специалист и собираетесь обжимать витую пару собственноручно, необязательно приобретать спецоборудование – вы можете сделать это отверткой

Как правильно обжать кабель с 8 жилами – схема

Для укладки жил внутри коннектора подразумеваются восемь канавок, в которые и укладываются проводки. Над ними расположены металлические контакты. Для правильной ориентации и расположения жил направьте коннектор разъёмом к себе. Контакты должны смотреть наверх, защелкой к себе. При таком положении коннектора первый контакт будет находиться справа, а последний – восьмой – слева.

Правильная нумерация очень важна, поэтому, перед тем как обжимать витую пару, необходимо убедиться в правильной укладке жил внутри коннектора.

Выделяют две наиболее популярные схемы для обжатия кабеля местной сети – EIA/TIA-568А и EIA/TIA-568B.

В случае выбора раскладки EIA/TIA-568A, жилы, начиная с 1 по 8, располагаются в таком порядке: белый с зеленым, зеленый, белый с оранжевым, синий, белый с синим, оранжевый, белый с коричневым и коричневый.

Укладка по типу EIA/TIA-568В предполагает расположение жил в такой последовательности:

  • белый с оранжевым
  • оранжевый
  • белый с зеленым
  • синий
  • белый с синим
  • зеленый
  • белый с коричневым
  • коричневый

Как правильно обжать кабель с 4 жилами – схема

В случае распиновки (укладки) четырехжильного кабеля витой пары, схема расположения проводов в гнезде коннектора сводится к следующему: заполняются только первый, второй, третий и шестой каналы коннектора. Последовательность такая:

  • оранжевый с белым
  • оранжевый
  • белый с зеленым
  • зеленый

Второй вариант распиновки заключается в укладке жил в порядке: белый с оранжевым, оранжевый, белый с синим и синий.

Как обжать коннектор витой пары отверткой

В случае если у вас нет специального инструмента, а отжим требуется немедленно, можно провести его с помощью тонкой плоской отвертки. Однако такой способ требует определенной сноровки, т.к. одновременно давить на ручку отвертки и крепко держать коннектор не совсем удобно.

Задачу может упростить применение токарного станка, который надежно зафиксирует коннектор в своих зажимах.

  • Закрепляем отвертку в патроне рабочей зоны
  • Осторожно зажимаем коннектор между зажимами станка
  • Очищаем кабель с двух сторон и проводим раскладку жил в правильном порядке
  • Вставляем жилы в канальцы коннектора
  • Проталкиваем проводки до упора в коробочке коннектора, чтобы они соприкасались с металлическими контактами
  • Нажимаем ламели с помощью ручки подачи станка
  • Другой, более крупной отверткой закрываем защелку коннектора, которая фиксирует провод по внешней изоляции

Чтобы проверить правильность отжима, необходимо соединить его с концентратором и компьютером, посмотреть, установлен ли контакт. Если появился индикатор – значит, вы сделали все правильно. Если этого не произошло, то отжим витой пары необходимо повторить заново.

Профессионалы рекомендуют перед первой процедурой отжима купить кабель и коннекторы с запасом, чтобы в случае ошибки вам не пришлось снова идти в магазин. Как правило, с первого раза мало у кого получается сделать все правильно.

Обжим кабеля витая пара 8 жил. Как обжать витую пару восемь жил

Операция по обжиму проводов в витой паре, состоящей из восьми жил, является самой распространённой, которую приходится делать специалисту, монтирующему линии связи. Провод из восьми жил считается базовым в деле строительства современных линий высокоскоростной связи. Наверняка у вас дома есть подобный кабель, потому что из него делают, например, патч-корды, т. е. кабели оптоволоконные либо электрические, предназначение которых заключается в том, чтобы соединять друг с другом различные электронные устройства. В качестве примера может выступить широко распространённый в настоящее время шнур с USB-выходом.

Кроме того, витая пара, состоящая из восьми жил, повсеместно используется для обеспечения подключения к проводному интернету, поэтому монтажники обжимают провод для того, чтобы подсоединить к витой паре коннектор, который подойдёт к соответствующему разъёму в маршрутизаторе либо персональном электронном устройстве.

Обжимка кабеля на сегодняшний день регулируется стандартами, которые полезно знать для того, чтобы правильно осуществить порядок действий по самостоятельному обжиму витой пары.

Действующие стандарты обжима кабеля из восьми жил

В настоящее время все специалисты, занимающиеся прокладкой линий высокоскоростной связи, осуществляют свои прямые обязанности, руководствуясь положениями стандарта под названием TIA/EIA-568. Как гласят нормы этого стандарта, обжимку восьмижильного кабеля возможно произвести при помощи двух способов:

Когда витая пара обжимается с помощью прямого способа, то последовательность проводов в коннекторах, расположенных на двух концах коммутационного шнура, симметричная. В то же время кроссовый способ предполагает частичное перекрещивание проводов, и коннекторы в итоге делаются несимметричными.

Прямой способ

Ниже вы можете посмотреть схему того, как обжимают витую пару, состоящую из восьми жил, прямым способом.

Как вы, наверное, заметили, на схеме указаны два типичных варианта обжима витой пары по правилам стандарта TIA/EIA-568. Вариант с левой стороны рисунка является типичным для России и других стран, входящих в СНГ. Вариант, указанный в правой части схемы, обычно применяется в Соединённых Штатах и европейских странах. Различие между вариантами единственное: заменены места расположения проводов оранжевого и зелёного цвета.

Основная область, в которой применяются коммутационные шнуры, изготовленные при помощи прямого обжима восьмижильного кабеля, – это подключение компьютеров и ноутбуков к различным сетевым устройствам, предоставляющим доступ к локальным сетям либо Интернету.

Перекрёстный способ

Ниже вы можете посмотреть схему того, как делают обжим восьмижильного кабеля при помощи кроссового способа.

При использовании метода, который называется Crossover, на коннекторе, закрепляемом с другой стороны шнура, всего лишь меняются местами зелёные и оранжевые провода. Таким способом обжимаются витые пары для сетей Ethernet.

Если же для обжима использовать схему Gigabit Crossover, то понадобится перекрестить между собой все восемь проводов. Кабели с подобным обжимом применяются для сетей, обладающих высокой скоростью в передаче данных, например, 1000 Base-T.

Обжимаем восьмижильный кабель самостоятельно

Что вам понадобится

Перед тем как непосредственно приступить к закреплению коннекторов на концах коммутационного шнура и обжиму витой пары, состоящей из восьми жил, необходимо иметь под рукой требующиеся для дела материалы, а также инструменты. В этот список входят:

  1. Деньги . Они понадобятся вам, чтобы оплатить цену, запрашиваемую продавцами, за нужные вам инструменты либо материалы.
  2. Кусок кабеля , состоящего из восьми жил медного провода требующейся вам длины.
  3. Коннекторы Rj45 в количестве, равном 2 шт., для присоединения их на концы кабеля.
  4. Кабельный тестер . Для проверки соединения
  5. Стриппер или, иными словами, специальный нож, использующийся монтажниками электро- и телекоммуникационных сетей, для удаления изолирующего материала с проводов. В качестве альтернативы неплохо подойдут небольшие ножницы, например, маникюрные либо канцелярский нож.
  6. Щипцы для обжим а или кримпер.

Обжим витой пары


Методика обжима восьмижильной витой пары

Для того чтобы правильно выполнить операцию и обжать кабель, выполните следующую последовательность действий:

  • Взяв один из краёв кабеля в одну руку, другой рукой надрежьте внешний изолирующий слой на расстоянии от трёх до пяти сантиметров от края с помощью ножа или иного острого инструмента. Постарайтесь при выполнении этой операции не повредить защитную оболочку жил.
  • Снимите внешнюю изоляцию и расплетите провода таким образом, чтобы они образовали требуемую последовательность согласно одному из вариантов стандарта TIA/EIA-568, который мы рассматривали ранее.
  • Займитесь выравниванием расплетённых проводов . Возьмите кримпер и зажмите его лезвием жилы на расстоянии от края, равном примерно одной целой двум десятым сантиметра, но не более одной целой четырёх десятых сантиметра. Это необходимо сделать не только для выравнивания, но и для того, чтобы при последующем запрессовывании витой пары в коннектор, жилы не остались снаружи. В противном случае нельзя гарантировать то, что соединение будет долговечным и прочным. После этого срежьте концы жил кримпером.
  • Вставьте ваш кабель в коннектор до упора. Обратите внимание, что коннектор во время выполнения этой операции должен быть расположен к вам той стороной, где на нём находятся контакты.
  • На вашем кримпере должен быть разъём, который промаркирован обозначением «8Р». Вставьте в него подготовленный в результате прошлой операции коннектор и давите на инструмент до тех пор, пока явно не раздастся щелчок. Имейте в виду, что после извлечения готового коннектора из разъёма «8Р», его нужно обязательно протестировать и убедиться, что он сделан качественно и не разрывается из-за чрезмерного давления либо натяжения. Это очень важно, поскольку плохо сделанное соединение может быть разорвано из-за того, что кто-либо наступит на кабель ногой, как это часто бывает в офисе или дома.
  • Аналогичным образом подсоедините коннектор с другой стороны кабеля.
  • Проверьте целостность и правильность соединения . Для этого возьмите кабельный тестер и подключите к нему изготовленный вами собственноручно коммутационный шнур. Если вы увидите, что на двух модулях кабельного тестера зажглись индикаторы зелёного цвета, то это означает целостность шнура и правильность соединения. Включение сигнала красного цвета говорит о том, что в коммутационном шнуре обнаружено короткое замыкание либо перекрещивание жил. Отсутствие свечения индикатора указывает на то, что в соединении присутствует обрыв или провод не обжат должным образом, т. е. соединения между контактами коннектора и жилами кабеля нет.

С современным развитием технологий все чаще для объединения компьютерной сети используется медный кабель с 8 жилами UTP категории 5. Купить его можно метражом. Но чтобы он соединялся с гнездом компьютера, необходимо приобрести и установить на провода с двух концов кабеля специальные коннекторы типа 8Р8С, которые нужно уметь правильно обжать. Поэтому пользователи хотят научиться делать обжим витой пары 8 жил самостоятельно.

Обжим витой пары интернет-кабеля

Чтобы выполнить обжим интернет-шнура понадобится:

  • кабель нужной длины;
  • коннектор RJ 45 в количестве 2 шт., желательно иметь и запасной;
  • обжимные клещи.

Кабель

На смену четырёхжильному пришел восьми жильный кабель, способный передавать информацию до 1 Гбит/с.

Витая пара – это восьми жильный кабель, медные, похожие по цвету, провода которого попарно свиты между собой, что ощутимо снижает разные помехи. При таком строении он надёжно передаёт информацию через интернет или ЛВС (лояльную сеть), которая является коммуникационной системой, позволяющей одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Коннектор

Коннектор RJ 45 предназначен для обжима витой пары 8 жил , поэтому он имеет и 8 контактов. Соответственно и все современные компьютеры оборудованы разъёмами такого же типа RJ 45. Эти устройства бывают:

  • экранированные;
  • неэкранированные.

Первые применяются для такого же кабеля FTP или STP , которым заземляют сетевое оборудование, с целью защити его от повреждения статическим электричеством, например, при грозе. Коннекторы неэкранированные применяют для шнура UTP, они используются намного чаще.

Обжимные клещи

Обжимные клещи (кримпер) – это инструмент, которым снимают изоляцию, подрезают и делают обжим жил кабеля. Мастера всегда пользуются ими. Желательно такой кримпер приобрести. Если его нет, применяют ножницы, но обеспечит ли это эффективность работы изготовленного шнура.

– это закрепление жил шнура в желобках коннектора, которые бывают со вставкой и без неё. В устройстве со вставкой, будет очень тяжело обжимать твердые медные жилы потому, что он предназначен только для многожильных мягких проводов.

Конструкция коннектора очень простая, в нём есть 8 каналов для обжатия и закрепления каждой медной жилы, сверху над ними располагаются металлические контакты, имеющие специальные бугорки для поддержания более надежного соприкосновения.

Для правильного определения нумерации , необходимо разместить коннектор защелкой к себе так, чтобы контакты располагались сверху. Значит, контакт №1 будет справа, а № 8 будет слева. Эту нумерацию надо помнить при выполнении работ по обжиму жил.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от применения, два способа обжима проводов, а именно:

  • прямой – когда жилы с двух концов кабеля собраны в одинаковой последовательности, так и делается их обжимка;
  • кроссовый (перекрестный), при котором провода в коннекторах располагаются не симметрично так, как часть их перекрещивается.

Способы обжима

Выделяют две общепринятые основные схемы обжима кабеля: 568А и 568В. Важно помнить! Укладка жил должна начинается первым и заканчивается восьмым контактом.

Прямой обжим витой пары 8 жил выполняется по схеме 568А или 568В. Это значит, что обжимка будет одинаковая, симметричная с двух концов кабеля. Тип А используется в Европе и США у нас применяется тип В. Разница между ними только в расположении рыжих и зелёных проводов. Методом прямого обжима подключают компьютеры и сетевые устройства.

Схемы правильного обжима кроссовым методом выполняются в двух вариантах, которые и рассмотрим.

Стандартная схема кроссовой обжимки для сети 100 Мбит/с .

Стандартная схема кроссовой обжимки для скоростной сети 1 Гбайт/с .

Методом кроссовой обжимки изготавливают кабеля, соединяющие между собой компьютеры. Обжимка типа Gigabit Crossover , предусматривает перекрест всех 8 жил.

Опрессовка коннектора RJ 45

Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию. При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы.

Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке. Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём.

Если после обрезки цветные жилы выступают за его пределы , соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает. Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.

Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение. Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению.

Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят. Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение. Индикатор не загорелся, возможно, жила плохо обжата , а красный огонёк указывает на неправильное подсоединение или короткое замыкание.

Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать.

Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.

Немного истории о 8-ми жильных кабелях (витых парах). Самые первые телефоны были подключены к телефонным линиям — это были однопроводные линии (с заземлением), прокладывались они открытым способом. В одна тысяча восемьсот восьмидесятом году во многих городах запустили электрические трамваи, которые создавали огромное количество шумов по этим линиям. Подавать в суд было бесполезно, тогда телефонные компании решили переделать свои линии в более сбалансированную схему, имеющую колоссальную выгоду, заключавшуюся в понижении количества шумов на линиях. Позднее линии передающие электричество были более распространены, принятых мер оказалось совсем недостаточно. Провода телеграфов были проложены параллельно линиям электропередач, и после нескольких лет, неумолимо увеличивающееся использование электроэнергии, вновь принесло рост помехов на телефонных линиях, после чего инженеры разработали и ввели метод транспозиции проводов и в результате помехи на линии были снижены до предельного минимума.

Основа витой пары 8 жил Rexant

В основе любой сети лежит такой кабель как витая пара 8 жил , который представляет собой кабель, покрытый пластиковой оболочкой и состоящий, из нескольких пар свиваются между собой изолированных друг от друга проводов. Витая пара 8 жил для внешней прокладки, внутри кабеля имеется прочная нить, которая очень устойчива к разрывному действию. Используется данная нить в случае, необходимости вскрыть оболочку, она легко разрезает внешнюю оплетку при натяжении. Витая пара 8 жил Rexant состоит из восьми скрученных между собой в пары медных кабелей диаметром 0 5 миллиметров. Провод (UTP cable), применяется для изготовления витых шнуров, должен иметь гибкую форму. Для его производства используется многопроволочная жила крупного сечения.

Провода подразделяются на две категории, экранированные и неэкранированные, которые не защищены от помехов. Витая пара 8 жил Rexant отличается более высокой устойчивостью к помехам, характеризуется лучшими параметрами переходного затухания. В России чаще всего, используются не экранированные кабеля. Кабель UTP используют во время монтажа компьютерных или телефонных сетей. Большое распространение получили провода UTP, такое же широкое распространение получили кабели FTP, защищенные алюминиевой фольгой. Витую пару изолируют различными материалами. Пластифицированный поливинилхлорид является самым распространенным. Оболочка, как правило, имеет серый цвет, но возможны и другие оттенки. Черной изоляцией покрывают защищенную от ультрафиолета и повышенной влажности витую пару, изготовленную для наружного применения.

Виды витой пары 8 жил Rexant

Обжимается витая пара 8 жил всего двумя вариантами:
Обжим витой пары 8 жил первый вариант, используется при создании кабеля с инвертированной разводкой контактов, который имеет коннектора для соединения двух сетевых плат персональных компьютеров, а также используется для объединения в сеть некоторые старые модели коммутаторов или концентраторов (uplink-порт), а так же для соединения такого оборудования как, компьютер-компьютер. Современные сетевые устройства, сами определяют, каким методом обжат кабель витая пара 8 жил и подстраиваются под него, в виду данного обстоятельства перекрёстный кабель на сегодняшний день потерял свою актуальность.

Обжим витой пары 8 жил второй вариант, для соединения сетевой карты компьютера с концентратором или коммутатором — создаётся прямой кабель. Обжимается коннектором RJ45.
При использовании, не по стандарту обжатого кабеля, приводит к тому, что сеть не будет работать или будет работать, но с колоссальными потерями пакетов данных передаваемых по кабелю.

Применение витой пары 8 жил Rexant

Витая пара 8 жил проверяется на правильность обжатия, по средствам визуального контроля, используют устройства, так называемые — кабельные тестеры. Данное устройство состоит из приёмника и передатчика информации. Передатчик посылает сигналы по каждой жиле кабеля, поочерёдно, дублируя эту передачу включением в работу светодиодов, приёмник в это время, подключенный к другому концу прокладываемой линии, соответственно включением в работу светодиодов. Если на кабельном тестере, на приёме и передаче подряд загораются светодиоды, значит, обжатие кабеля выполнено правильно Более мощные и дорогостоящие модели кабельных тестеров имеют встроенное переговорное устройство, а так же индикаторы обрыва кабеля с отображением информации о месте разрыва, вплоть до расстояния обрыва, что при прокладки больших сетей позволяет сильно сэкономить время. Описанная выше схема обжатия кабеля витая пара 8 жил подходит для сто-мегабитного соединения и для гигабитного. Во время работы сто — мегабитного соединения, могут остаться не активными, две пары жил, либо могут передавать питание. Активными остаются только две пары. Все восемь жил кабеля используются при гигабитных соединениях.

Кабель витая пара 8 жил купить можно в любом магазине компьютерной техники вашего города. И не совсем существенной является для кабеля витая пара 8 жил цена.

Кабель обжимной витая пара 8 жил. Как обжать восьмижильный кабель витой пары

Операция обжатия проводов в витой паре, состоящей из восьми жил, является наиболее распространенной операцией, которую должен выполнять специалист по прокладке линий связи. Восьмижильный провод считается базовым при строительстве современных высокоскоростных линий связи. Наверняка у вас есть дома аналогичный кабель, потому что, например, из него делают патч-корды, то есть оптоволоконные или электрические кабели, предназначение которых — соединять между собой различные электронные устройства. Примером может служить широко распространенный в настоящее время USB-кабель.

Кроме того, для подключения к проводному Интернету обычно используется витая пара, состоящая из восьми жил, поэтому установщики обжимают провод, чтобы подключить разъем для витой пары, который войдет в соответствующий разъем в маршрутизаторе или персональном электронном устройстве.

Обжим кабеля сегодня регламентируется стандартами, которые полезно знать, чтобы правильно провести процедуру самообжима витой пары.

Применимые стандарты для обжима восьмижильных кабелей

В настоящее время все специалисты, занимающиеся прокладкой высокоскоростных линий связи, выполняют свои прямые обязанности, руководствуясь положениями стандарта TIA / EIA-568. По нормам этого стандарта восьмижильный кабель можно обжать двумя способами:

При обжиме витой пары прямым способом последовательность проводов в разъемах, расположенных на двух концах коммутационного шнура, симметрична.При этом метод кроссовера предполагает частичное пересечение проводов, в результате чего разъемы выполняются несимметричными.

Прямой путь

Ниже вы можете увидеть схему того, как сжимается витая пара, состоящая из восьми жил, прямым способом.

Как вы могли заметить, на схеме показаны два типовых варианта обжима витой пары по правилам стандарта TIA / EIA-568. Вариант в левой части рисунка типичен для России и других стран СНГ.Вариант в правой части схемы обычно используется в США и странах Европы … Единственная разница между вариантами: расположение проводов оранжевого и зеленого цвета.

Основная область, в которой используются патч-корды, сделанные путем прямого обжатия восьмижильного кабеля, — это подключение компьютеров и ноутбуков к различным сетевым устройствам, обеспечивающим доступ к локальным сетям или Интернету.

Кросс-метод

Ниже вы можете увидеть схему обжима восьмижильного кабеля перекрестным методом.

При использовании метода, называемого кроссовером, зеленый и оранжевый провода просто меняются местами на разъеме на другой стороне шнура. Таким способом обжимаются витые пары для сетей Ethernet.

Если вы используете схему Gigabit Crossover для обжима, то вам нужно будет скрестить все восемь проводов вместе. Кабели с подобной обжимкой используются для сетей с высокими скоростями передачи данных, например, 1000 Base-T.

Обжимаем восьмижильный кабель сами

Что вам понадобится

Перед тем, как приступить непосредственно к закреплению разъемов на концах патч-корда и обжатию витой пары, состоящей из восьми проводников, необходимо иметь под рукой материалы и инструменты, необходимые для корпуса.В этот список вошли:

  1. Деньги … Они понадобятся вам для оплаты запрашиваемой продавцом цены за необходимые вам инструменты или материалы.
  2. Отрезок кабеля , состоящий из восьмижильных медных проводов требуемой длины.
  3. Разъемы Rj45 в количестве 2 шт., Для крепления их к концам кабеля.
  4. Тестер кабеля … Проверить подключение
  5. Инструмент для снятия изоляции или, другими словами, специальный нож, используемый установщиками электротехнических и телекоммуникационных компаний для удаления изоляционного материала с проводов. В качестве альтернативы подойдут маленькие ножницы, такие как маникюрный или канцелярский нож.
  6. Клещи для обжима a или щипцы для обжима.

Обжим витой пары


Техника обжатия восьмипроводной витой пары

Для того, чтобы правильно провести операцию и обжать кабель, выполните следующую последовательность действий:

  • Взяв один из концов кабеля в одну руку, другой рукой срежьте внешний изоляционный слой на расстоянии трех-пяти сантиметров от края, используя нож или другой острый инструмент.Будьте осторожны, чтобы не повредить защитную оболочку жил во время этой операции.
  • Снимите внешнюю изоляцию и раскрутите провода так, чтобы они образовали необходимую последовательность согласно одному из вариантов стандарта TIA / EIA-568, который мы рассматривали ранее.
  • Позаботьтесь о выпрямлении неплетеных проводов … Возьмите щипцы для обжима и зажмите его лезвием для жилок на расстоянии от края примерно одна целая две десятых сантиметра, но не более одной целой четвертой десятой сантиметра . Делать это нужно не только для совмещения, но и для того, чтобы при последующем вдавливании витой пары в разъем проводники не оставались снаружи. В противном случае нельзя гарантировать, что соединение будет прочным и прочным. После этого обрежьте концы жил щипцом.
  • Вставьте кабель в разъем до упора. Учтите, что разъем при этой операции должен располагаться к вам той стороной, где на нем находятся контакты.
  • На вашем обжиме должен быть разъем с обозначением «8P». Вставьте в него разъем, подготовленный в результате предыдущей операции, и нажмите на инструмент до отчетливого щелчка. Имейте в виду, что после снятия готового разъема с разъема «8Р» в обязательном порядке необходимо его протестировать и убедиться, что он сделан качественно и не ломается из-за чрезмерного давления или натяжения. Это очень важно, потому что плохо выполненное соединение может быть прервано, если кто-то наступит на кабель ногой, как это часто бывает в офисе или дома.
  • Таким же образом, подключите разъем на другой стороне кабеля.
  • Проверьте целостность и правильность подключения … Для этого возьмите тестер кабеля и подключите к нему свой собственный патч-корд. Если вы видите, что на двух модулях тестера кабеля горят зеленые индикаторы, это означает целостность шнура и правильное подключение. Включение красного сигнала указывает на то, что в коммутационном шнуре обнаружено короткое замыкание или кроссовер.Отсутствие светового индикатора говорит о том, что в соединении есть обрыв или провод не обжат должным образом, т. Е. Отсутствует соединение между контактами разъема и жилами кабеля.

С современными технологиями развития все чаще для объединения компьютерных сетей используется медный кабель с 8-жильным UTP категории 5. Можно купить по счетчику. Но для того, чтобы он подключился к розетке компьютера, необходимо приобрести и установить на провода с обоих концов кабеля специальные разъемы типа 8P8C, которые нужно уметь правильно обжимать.Поэтому пользователи хотят узнать, как сделать обжим витой пары на 8 жил самостоятельно.

Обжим витой пары интернет-кабеля

Для обжима интернет-кабеля вам понадобится:

  • кабель необходимой длины;
  • Разъем
  • RJ 45 в количестве 2 шт., Желательно запасной;
  • Клещи для опрессовки.

Кабель

Четырехжильный кабель был заменен восьмижильным кабелем, способным передавать информацию со скоростью до 1 Гбит / с.

Витая пара — это одножильный по цвету восьмижильный медный кабель, жилы которого скручены попарно, что значительно снижает различные помехи. С такой структурой он надежно передает информацию через Интернет или LAN (лояльную сеть), которая представляет собой систему связи, позволяющую одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Разъем

Разъем RJ 45 предназначен для опрессовки витой пары на 8 жил , поэтому он также имеет 8 контактов.Соответственно, все современные компьютеры оснащены однотипными разъемами RJ 45. Вот эти устройства:

Первые используются для того же кабеля FTP или STP, который используется для заземления сетевого оборудования, чтобы защитить его от повреждений статическим электричеством, например, во время грозы. Для кабеля UTP используются неэкранированные разъемы, они используются гораздо чаще.

Клещи для опрессовки

Клещи для опрессовки (обжимные клещи) — это инструмент, используемый для снятия изоляции, обрезки и обжима жил кабеля.Мастера всегда ими пользуются. Такой кримпер желательно приобрести. Если его нет, воспользуйтесь ножницами, но это обеспечит эффективность изготовленного шнура.

— это крепление жил шнура в пазах разъема, которое может быть как со вставкой, так и без нее. В устройстве со вставкой будет очень сложно обжать сплошные медные жилы, потому что он предназначен только для мягких многожильных проводов.

Конструкция разъема очень проста, в нем 8 каналов для обжима и крепления каждой медной жилы, над ними металлические контакты, которые имеют специальные выступы для более надежного контакта.

Для правильного определения нумерации необходимо расположить разъем защелкой к себе так, чтобы контакты располагались сверху. Это означает, что контакт №1 будет справа, а №8 — слева. Эту нумерацию необходимо помнить при выполнении опрессовки.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от области применения, два метода обжима проводов, а именно:

  • прямой — когда жилы с двух концов кабеля собираются в одинаковой последовательности, так они обжимаются;
  • cross (крестик), при котором провода в разъемах расположены не симметрично, так как некоторые из них перекрещиваются.

Методы обжима

Существует две общепринятые основные схемы опрессовки кабеля: 568А и 568В. Важно помнить! Прокладку проводов нужно начинать с первого и заканчивать восьмым контактом.

Прямой опрессовка витой пары 8 жил выполненная по схеме 568А или 568Б. Это значит, что обжим будет одинаковым, симметричным на обоих концах кабеля. Тип A используется в Европе и США, мы используем тип B.Разница между ними только в расположении красного и зеленого проводов. Метод прямого обжима используется для соединения компьютеров и сетевых устройств.

Схемы правильной опрессовки крестовым методом выполняются в двух вариантах, которые мы и рассмотрим.

Стандартный, 100 Мбит / с, перекрестный обжим .

Стандартный перекрестный обжим для высокоскоростной сети 1 Гбит / с .

Метод перекрестного обжима используется для изготовления кабелей, соединяющих компьютеры друг с другом.Тип обжима Gigabit Crossover, обеспечивает перекрещивание всех 8 ядер.

Разъем RJ 45 обжимной

Конец кабеля берется в руку, щипцами для опрессовки или ножом, отступив от края 3 см, срезает внешнюю изоляцию по кругу. При этом будьте осторожны, чтобы не повредить покрытие проводов. Осталось расстегнуть и аккуратно выровнять все прожилки.

Выбрана схема обжима и соответственно жилы на ней распределяются в нужном порядке . .. Теперь нужно их равномерно разрезать, оставив примерно 1.2 см от края, то есть на длину коннектора, потому что они должны в него полностью входить.

Если после обрезки цветные прожилки выйдут за пределы , соединение будет хрупким и может быстро сломаться. Поэтому дополнительная примерка не помешает. Концы проводов обрезают перпендикулярно оси кабеля, вставляя их в пазы разъема до упора, где специальные выступающие бугорки должны плотно зажимать обмотку каждой жилы, чтобы она не двигалась и имела хороший контакт.

Внимательно проверьте все ли 8 проводов плотно вставлены в разъем, можно обжать. Для этого в клещах есть специальный разъем с маркировкой «8Р», в который вставляется разъем с проводами. Запутать невозможно, потому что в нем всего одна позиция. Хорошо зажимаем разъем, до появления щелчка, теперь все готово. Точно такие же действия повторяются со вторым кабельным устройством, после чего оно готово к использованию.

Проверка работы. Для этого потяните за первый, затем за второй разъем, если они надежно закреплены, они никогда не отвалятся. Вы также можете проверить их с помощью кабельного тестера. Зеленые лампочки на двух модулях укажут на хорошее соединение … Индикатор не загорелся, возможно жил плохо сжатый , а красный свет говорит о неправильном подключении или коротком замыкании.

При проверке шнура мультиметром он выставлен в режиме набора номера, то провода подключены контактами по цвету, звук есть, то все нормально, его нет, причина в контактах, возможно у вас просто нужно их прижать.

Желательно использовать специальные колпачки, которые надеваются на разъемы и предохраняют жилы от перегиба и обрыва.

Немного истории о 8-жильных кабелях (витых парах). Самые первые телефоны были подключены к телефонным линиям — это были однопроводные линии (с заземлением), они были проложены открытым способом … В 1880 году во многих городах были запущены электрические трамваи, которые создавали на этих линиях огромное количество шума. . Подавать в суд было бесполезно, поэтому телефонные компании решили преобразовать свои линии в более сбалансированную схему, которая имеет огромное преимущество в виде снижения уровня шума на линиях. Позже линии электропередач стали более распространенными, принимаемых мер было недостаточно. Телеграфные провода были проложены параллельно линиям электропередач, и через несколько лет неуклонно растущее потребление электроэнергии снова привело к увеличению помех на телефонных линиях, после чего инженеры разработали и внедрили метод перестановки проводов и, как следствие, шум на телефонных линиях. очередь была сведена к минимуму.

Ядро витой пары 8 ядер Rexant

В основе любой сети лежит такой кабель, как витая пара , 8 жил , который представляет собой кабель, покрытый пластиковой оболочкой и состоящий из нескольких пар витых проводов, изолированных друг от друга.Витая пара 8 проводов для внешней прокладки, внутри кабеля прочная резьба, очень устойчивая к разрыву. Эта нить используется в случае необходимости вскрытия ножен; он легко разрезает внешнюю оплетку при вытягивании. Витая пара 8 жил Rexant состоит из восьми скрученных попарно медных кабелей диаметром 0,5 миллиметра. Провод (кабель UTP), используемый для изготовления витых шнуров, должен иметь гибкую форму. Для его изготовления используется многопроволочная жила большого сечения.

Провода делятся на две категории: экранированные и неэкранированные, которые не защищены от помех. 8-жильная витая пара Rexant более устойчива к помехам, характеризуется лучшими параметрами затухания перекрестных помех. В России чаще всего используются неэкранированные кабели. Кабель UTP используется при прокладке компьютерных или телефонных сетей. Широко распространены провода UTP, широко распространены кабели FTP, защищенная алюминиевой фольгой … Витая пара изолирована различными материалами… Пластифицированный ПВХ является наиболее распространенным. Раковина обычно имеет серый цвет, но возможны и другие оттенки. Черная изоляция покрывает защищенный от ультрафиолетового излучения и влажный кабель витой пары, предназначенный для использования на открытом воздухе.

Типы витой пары 8 ядер Rexant

Обжимная витая пара , 8 жил , всего два варианта:
Обжим витой пары из 8 жил, первый вариант, используется для создания кабеля с перевернутой распиновкой, который имеет разъем для подключения двух сетевых карт персональных компьютеров, и также используется для объединения в сеть некоторых старых моделей коммутаторов или концентраторов (порт восходящей связи), а также для подключения такого оборудования, как компьютер-компьютер. Современные сетевые устройства сами определяют, каким методом обжимается витая пара из 8 жил и подстраиваются под него, в связи с этим обстоятельством перекрестный кабель сегодня потерял актуальность.

Обжим 8-жильной витой пары второй вариант, для подключения сетевой карты к компьютеру с хабом или коммутатором — создается прямой кабель. Обжимается коннектором RJ45.
При использовании не по стандартному обжатому кабелю приводит к тому, что сеть не будет работать или будет работать, но с колоссальными потерями пакетов данных, передаваемых по кабелю.

Применение витой пары 8 проводов Rexant

Витая пара 8 жил. проверяется на правильность опрессовки, средствами визуального контроля используются приборы, так называемые кабельные тестеры. Это устройство состоит из приемника и передатчика информации. Передатчик посылает сигналы вдоль каждой жилы кабеля, поочередно дублируя эту передачу, включая светодиоды, приемник в это время подключается к другому концу прокладываемой линии, соответственно, включая светодиоды. Если светодиоды на кабельном тестере при приеме и передаче загораются подряд, это означает, что кабель обжат правильно. при прокладке больших сетей экономит много времени. Описанная выше схема сжатия кабеля представляет собой витую пару из 8 жил, подходящую как для стомегабитного подключения, так и для гигабитного. Во время работы стомегабитного соединения две пары проводов могут оставаться неактивными или передавать мощность. Только две пары остаются активными. Все восемь жил кабеля используются для гигабитных подключений.

Кабель витая пара 8 жил купить Вы можете в любом магазине компьютерной техники вашего города. Да и цена на витую пару из 8 жил не совсем значима.

Цветовая схема

, последовательность подключения. Как обжать интернет-кабель витая пара с помощью зажимов и без них Дополнительные варианты подключения

Сетевой кабель или витая пара — это специальный провод, состоящий из четырех пар медных проводников, скрученных вместе. Такое количество ядер и сама конструкция помогают снизить влияние всевозможных помех. Обжатие сетевого кабеля необходимо для закрепления на нем специальных разъемов (коннекторов) для подключения к компьютеру. С его помощью создается локальная сеть и устройства подключаются друг к другу.

При опрессовке чаще всего используются разъемы 8P8C с 8 контактами. Чаще всего они обозначаются как RJ45. Сам кабель обжать несложно, но к выбору разъема нужно внимательно — некоторые из них используют только профессионалы. Они бывают двух типов:

  • Неэкранированные, которые используются для проводов UTP;
  • Экранированный — для STP или FTP.

Есть и штекерные разъемы, но они предназначены только для мягких многожильных проводов. Если провод цельный, пользоваться ими будет крайне неудобно.

Внутри разъема восемь пазов для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих пазах, и при закрытии разъема они будут соединяться с контактами. Разъем нужно положить защелкой к себе, контактами вверх, чтобы нумерация была правильной. В этом положении первая выемка будет справа, а восьмая — слева. Рекомендуется начинать укладку с первого касания.

Существует две основные схемы распространения: EIA / TIA-568A и EIA / TIA-568B. Вены устроены по-разному. Их в шнуре питания всего четыре пары, редко две. Для таких проводов схема будет другой.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: перекрестная и прямая. Разница в целях использования:

  • Direct используется, когда кабель будет использоваться для соединения сетевого оборудования (с компьютером или между собой), а также для подключения клиентского оборудования. Этот метод используется чаще всего.
  • Кроссовер используется для соединения компьютеров друг с другом. Никакое другое оборудование использовать нельзя. Реже этот метод используется для подключения устройств через порты восходящего канала.

Можно использовать любой метод, но оба конца должны быть обжаты одинаково. Обычно для прямого обжима используется схема 568В.

В последнее время набирают популярность кабели, в которых вместо четырех витых пар всего две. К ним можно подключить только два устройства. Если локальный трафик велик, использовать этот метод не рекомендуется, поскольку скорость передачи данных снизится с 1 Гбит / с до 100 Мбит / с.

Используются либо оранжевый и зеленый, либо синий и коричневый. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Для изготовления кроссового кабеля один конец шнура обжимают по схеме 568 В, другой — 568 А. Вам нужно использовать все провода. Этот метод обеспечивает относительно низкую скорость.

Для обеспечения большей скорости используется особая схема: один конец кабеля обжат по цветовой схеме 568B, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зеленым;
  2. зеленый;
  3. белый с апельсином;
  4. белый с коричневым;
  5. коричневый;
  6. Orange;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (коммутаторов, маршрутизаторов и т. Д.) Используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто подключив кабель к их сетевым портам. При этом обжимают разные концы по разным схемам.

Требуемый инструмент

Для обжима витой пары RJ-45 вам понадобится специальный инструмент, называемый клещами для обжима.Другое его название, которое используют специалисты, — обжимной.

Обжимные клещи бывают двух типов: рычажные и нажимные. Плечи рычагов (слева на картинке) дешевле, но с ними сложнее работать: нужно прикладывать физическое усилие, но сжатие все равно неравномерное. Конструкция последнего подразумевает наличие гребешка, которая перемещается перпендикулярно разъему, помещая в него контакты.

Чтобы обжать кабель, сначала необходимо отделить и зачистить витые пары, вставить их в пазы на RJ-45, а всю конструкцию — в пазы на обжиме. После этого доведите его ручки до упора. Затем нужно прижать защелку разъема к корпусу и снять с клещей.

Есть метод, позволяющий обжать кабель без обжима. Для этого вам потребуются тиски (или другое приспособление, которое позволит закрепить заглушку RJ-45), отвертка, молоток. Необходимо сначала вставить проводку в контакт, затем закрепить тисками по боковым частям. Затем острием отвертки и молотка аккуратно углубляем ламели, защелкиваем кабельный зажим — и готово.

Таким образом, важно , чтобы кончик наконечника был не более 55 мм, иначе он раздавит изолирующие края, потому что ламели в разъемах имеют толщину 56 мм. Если это произошло, то нужно обрезать свисающие края острым ножом, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение бывших в употреблении соединителей

Если нужно срочно обжать кабель, но под рукой нет нового разъема, можно использовать старый.Для этого зажмите фиксатор разъема тисками и аккуратно подденьте ламели шилом, вытянув их на 1 мм. Затем ножом разрезать защелку со стороны кабеля, снять ее и старые витые пары. В этом случае хомут для кабеля снимается, а для того, чтобы закрепить новый, нужно в образовавшееся пространство капнуть силикон или герметик.

Обжим после извлечения старого шнура питания такой же, как если бы разъемы были новыми. Если вам нужно отремонтировать поврежденный шнур или вы можете его удлинить, используйте скрутку или припой вместо обжима нового кабеля.Шип намного надежнее.

Согласно спецификации EIA / TIA-568, существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C. А RJ (Registered Jack) — это название стандарта, описывающего конструкцию вилочного подключения.

На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Цветовая схема опрессовки RJ-45 компьютер — хаб для интернета

вариант Б, самый распространенный вариант.


Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одинаковой электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

Кабель UTP витая пара, обжатый как вариант A и вариант B, взаимозаменяемый … Таким образом, вы можете сжать его в соответствии с любым вариантом цветовой схемы, в зависимости от того, что вам нравится, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех всего две витые пары. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите, электрическая схема подключения выводов RJ-45 не изменилась, обжат только синий вместо зеленой пары.


Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме в Варианте А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

Компьютер с цветовой схемой обжима RJ-45 — компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или роутер), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.


Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого клещами для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить хотя бы к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Цветовая схема обжима RJ-45


PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45.Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.


Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательное — на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая — для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.


Как видно из схемы, каждая из двух пар сетевого кабеля подключена к компьютеру и коммутатору-концентратору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия. RJ-45 подключается к ранее неиспользуемым витым парам.

Приведенные ниже цветовые схемы обжима витой пары

RJ-45 не отличаются от приведенных выше, но на них показаны только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но они не передают сигнал и могут использоваться для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4-х проводный компьютер — концентратор


Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Crimp color RJ-45 4-проводной компьютер — компьютер


Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например, компьютера с концентратором, переключателем или двумя компьютерами вместе в случае, если устройства необходимо перемещать относительно друг друга. во время операции.

Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B. 1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

| Опубликовано 11.04.2017 |

Как правильно обжать разъемы RJ-45 (категория 5, витая пара).Прямая проводка. Кросс-проводка

1. Прямой порядок обжима витой пары, идущей от рабочей станции к концентратору.

2. Порядок обжима поперечной (перекрестной, перекрестной) витой пары.

Используется, когда требуется соединить между собой 2 концентратора, у которых нет восходящего канала / нормального переключения, а также для прямого соединения 2 компьютеров .

Варианты разводки (нарезки) восьмижильной витой пары

Четыре ядра (оранжевая и зеленая пара) используются для 100Base-T Ethernet, а остальные четыре зарезервированы для Gigabit Ethernet (1000Base-T).Есть два варианта подключения 568A или 568B, выбор за вами. Второй вариант (568В) используется чаще. Самое главное, что один из вариантов используется по всей сети.

Разъем RJ-45 с нумерацией контактов

Схема разводки кабеля для подключения компьютера к сетевому оборудованию (патчкорда) представлена ​​в таблице, цифры справа от таблицы показывают внешний вид подготовленного для вставки в разъем кабеля (оба разъема обжаты одинаково путь):

Кабели для прямого соединения сетевых карт двух компьютеров отличаются только тем, что на одном конце кабеля зеленая и оранжевая пары поменяны местами.Проще говоря, мы получаем кабель, у которого один разъем обжат по опции 586A, а второй — по опции 586B … Такой кабель называется кроссоверным или нулевым кабелем. Такая же разводка используется для каскадирования (подключения) концентраторов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить с помощью проводки, показанной в таблице ниже, но это намного сложнее запомнить, поэтому я цитирую этот вариант только для полноты обзора проблемы.

Для формирования Интернет-сетей, в том числе локальных, используются специальные соединительные кабели с разъемом rj 45. Разъем rj 45 устанавливается с двух концов кабеля для последующего переключения между компьютерами, маршрутизаторами и сетевыми розетками.

Витая пара

Кабелем витой пары называется кабель, провода которого скручены попарно и заключены в общую оболочку из изоляционного материала. Этот метод используется для уменьшения помех, которые могут вызывать электромагнитные поля рядом с кабелем (два провода в паре воспринимают их одинаково), а также для устранения помех от одного провода к другому при передаче дифференцированного сигнала.

Типы кабелей:

  1. UTP. Незащищенный вариант с обычной пластиковой изоляцией;
  2. FTP. Наличие общей экранирующей оболочки из фольги. Другой тип — S / FTP — с дополнительной общей медной оплеткой;
  3. STP. На каждую пару отдельно наносится экранирующая оболочка. S / STP — добавлен общий внешний экран.

Распиновка кабеля

Кабель rj 45 имеет восемь жил, каждая из которых имеет свой цвет.Все 8 проводов нужно вывести в специальные гнезда, которые есть у разъема rj45 (отдельный слот для каждой жилы), а затем обжать сетевой кабель.

Распиновка rj 45 производится по двум основным схемам:

  1. Прямая, при подключении к Интернету соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Крест. Используется для подключения кабеля к розетке от других электрических розеток или между компьютерами напрямую при проектировании локальных сетей.

Важно! Кабель витой пары использует 4 ядра для интернет-сетей со скоростью передачи 100 Мбит / с. Остальные провода служат резервными для передачи по гигабитным сетям.

Способ обжима интернет-кабеля зависит от выбора цветовой схемы, которая существует в двух вариантах: T 568A и T 568B. Распиновка кабеля витой пары по цвету выполнена по этим стандартам, показано на рисунке ниже. Самый распространенный вариант — Т 568Б.

Если используется схема прямого обжима витой пары, то на обоих концах сетевого кабеля для Интернета используется вариант A-A или B-B, если перекрестный, то AB.Для разводки кабелей используется идентичная схема расположения выводов витой пары.

Кабель витой пары состоит из 4 проводов, соединенных таким образом: оранжевый + оранжевый с белым и зеленый + зеленый с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 разъема предназначены для передачи сигнала, 3-6 — для приема. Неиспользуемые гнезда подключаются напрямую через прямое и перекрестное соединение.

Для информации. С оставшимися четырьмя проводами можно подключить еще одну линию Ethernet, а также телефонное соединение.

Если нужно обжать витую пару из 8 жил для гигабитных подключений, то обжим кабеля с одного конца производится по схеме Т 568В, а с другого — используйте такую ​​распиновку:

  • 1 — зеленый с белым;
  • 2 — зеленый;
  • 3 — оранжевый с белым;
  • 4 — коричневый;
  • 5 — белый с коричневым;
  • 6 — оранжевый;
  • 7 — белый с синим;
  • 8 — синий.

Обжим

Обжим витой пары из 8 проводов осуществляется с помощью необходимых инструментов: ножниц или стриппера для снятия изоляции и обжима — ручного обжимного приспособления.Для двух концов кабеля необходимо подготовить два разъема rg 45.

Для обжатия Интернет-кабеля необходимо выполнить следующие действия:

  1. Отрезать часть кабеля до необходимой длины;
  2. Отрежьте верхнюю изоляцию кабеля примерно в 3 сантиметрах от конца и размотайте провода витой пары;

Важно! Возьмите разъем rj 45, расположив его так, чтобы защелка находилась сзади, а контакты — вверху. Тогда пин номер 1, указанный на схеме распиновки, будет крайним левым, все следующие за ним — с правой стороны.

  1. После выбора схемы распиновки из двух вариантов, каждый провод вставляется в свою розетку, четко следуя обозначениям цветов. Жилы должны быть вставлены до упора;
  2. Вставьте разъем в специальный паз обжимного устройства и сожмите ручки. В результате получается готовый разъем, который подключается к компьютеру и другим необходимым входам.

Модуль перехода

Иногда во время установки или эксплуатации необходимо удлинить интернет-кабели.Для этого используется удобное приспособление — переходной модуль. Он имеет два порта: для одного разъема RJ45 и другого для RJ45. Затем один кабель подключается к одному порту, следующий — к другому.

Таким образом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав ее и подключив через модуль адаптера. Важно, чтобы распиновка обоих разъемов была одинаковой.

Обжим rj 45 без инструментов

Интернет-кабель можно обжать дома с помощью обычной отвертки.Это часто необходимо при случайном повреждении внешней изоляции кабеля или самого разъема. Конечно, не в каждом доме есть кримперы, и покупать их на одну операцию нецелесообразно.

На всякий случай нужно подготовить дополнительные разъемы, так как у новичков не всегда получается с первого раза выжать витую пару отверткой.

Ступени обжима rj 45 :

  1. Отрежьте поврежденную часть кабеля или разъема любым режущим инструментом;
  2. Снимите изоляционную оболочку, начиная с 5 см от конца кабеля;
  3. Распустите сплетения всех восьми проводов и перережьте их 1.5-2 сантиметра от края снятой внешней оболочки;

Важно! Срез должен быть очень ровным, строго перпендикулярным оси кабеля. В противном случае не вся проводка будет подключена к контактам.

  1. Вставьте провода в разъем согласно схеме. Убедитесь, что каждый провод подведен к упорной стене;
  2. Штыри в разъеме немного приподняты. Их нужно нажимать. Для этого можно использовать плоскогубцы. В результате контакты будут на поверхности без выступа;
  3. Следующая часть операции — протолкнуть их внутрь так, чтобы острые части контактов пробили изоляцию и соединились с жилами.Каждый контакт необходимо отдельно прижимать лезвием отвертки. Придется приложить определенные усилия, но при этом постараться не деформировать контакты;

  1. Затем берется отвертка побольше, с ее помощью нужно надавить на широкое углубление на корпусе разъема под контактами, чем сам кабель надежно фиксируется в разъеме.

Обжим rj самодельным способом не идеален, но со своей задачей — получить выход в интернет в экстренном случае — справится.

После обжима разъемов кабеля с обеих сторон мастера обычно проверяют подключение с помощью специальных устройств. Для этого подойдет и мультиметр с тонкими щупами. Необходимо прозвонить каждую жилу. Если устройств нет, работоспособность подключения проверяется подключением к компьютеру.

Видео

Порядок подключения проводов витой пары к разъемам RJ-45 зависит от назначения магистрали, технологии и стандарта передачи данных.Ниже приведены цифры для локальных сетей Ethernet по стандартам с использованием медного кабеля — витая пара (Twisted Pair). Аббревиатура таких стандартов обычно имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Число в названии стандарта указывает несущую частоту передачи данных. Для каждого стандарта используются особые схемы обжима кабелей, используются разные кабели, применяются определенные ограничения по длине кабеля и количеству разъемов и коммутационных устройств.

Ниже представлен относительно универсальный метод обжима для 10Base-TX и 100Base-TX, задействованы только оранжевые и зеленые провода (контакты 1 + 2 и 3 + 6). Синяя пара часто используется для телефонных линий (контакты 4 + 5). Для технологий 1000Base-TX и ряда других, менее популярных, задействовано 8 контактов, а для гигабитных технологий я рекомендую использовать экранированную витую пару.

При обжиме кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть около 8-13мм.Слишком короткое расплетение неудобно для работы. Слишком длинный — разъем будет менее надежным. Предварительно снять изоляцию с жил не нужно … При опрессовке с помощью обжима изоляция прижимается автоматически. Прокладывая кабель, избегайте резких изгибов, которые могут повредить проводники.

Прямой порядок опрессовки витой пары

Используется в схемах «компьютер-коммутатор», когда кабель идет от рабочей станции к коммутатору, концентратору или маршрутизатору.

Сшивка (поперечная) заказать

Используется в схемах «компьютер-компьютер». Позволяет соединить между собой 2 концентратора без коммутации uplink / normal, а также для прямого подключения 2 компьютера … 2 пары меняются местами: с 1-2 по 3-6.

На следующем рисунке показаны варианты обжима 4-жильного кабеля ( Две пары ): прямой и перекрестный. Для наших локальных сетей двух пар вполне может хватить, ограничение скорости 100 Мбит / с.Если оборудование не поддерживает скорости более 100 Мбит / с, то наличие 8 ядер вообще не даст никаких преимуществ. Теоретически 4 пары витых пар обеспечивают скорость до 1000 Мбит / с (1 Гбит / с).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать как прямые, так и перекрестные кабели.

Видео обжима разъемов RJ-45:

Прямой обжим витой пары 8 жил. Как обжать сетевой кабель LAN своими руками.Проверка надежности связи

Согласно спецификации EIA / TIA-568, существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C. А RJ (Registered Jack) — это название стандарта, описывающего конструкцию вилочного подключения.

На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Цветовая схема опрессовки RJ-45 компьютер — хаб для интернета

вариант Б, самый распространенный вариант.


Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одинаковой электрической схеме, только две витые пары местами поменяны местами.На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

Кабель UTP витая пара, обжатый как вариант A и вариант B, взаимозаменяемый . .. Таким образом, вы можете сжать его в соответствии с любым вариантом цветовой схемы, в зависимости от того, что вам нравится, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех всего две витые пары.И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите электрическая схема, соединение выводов RJ-45 не изменилось, обжат только синий вместо зеленой пары.


Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме в Варианте А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

Компьютер с цветовой схемой обжима RJ-45 — компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или роутер), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара. Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.


Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого клещами для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность. Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку.Итак, современный компьютер при создании сети можно подключить хотя бы к концентратору или к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Цветовая схема обжима RJ-45


PoE IEEE 802.3af и IEEE 802. 3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45. Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.


Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательная — на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется для создания систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности кабеля LAN на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая — для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.


Как видно из схемы, каждая из двух пар кабелей локальной сети подключена к компьютеру и коммутатору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия. RJ-45 подключается к ранее неиспользуемым витым парам.

Следующие ниже цветовые схемы обжима кабеля витой пары RJ-45 не отличаются от приведенных выше, но они показывают только проводники LAN кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается, и их можно использовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4-х проводный компьютер — концентратор


Опрессовка витой пары, вариант Б.Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Crimp color RJ-45 4-проводной компьютер — компьютер


Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для подключения друг к другу электронных устройств, например, компьютера с концентратором, коммутатора или двух компьютеров между собой в случае, если устройства должны быть перемещались относительно друг друга во время работы.

Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

Сложно ответить однозначно на вопрос, зачем нужно знать, как в домашних условиях делается распиновка RJ45 и опрессовка кабеля.В первую очередь распиновка востребована людьми, решившими провести в квартире ремонт. Вторая причина — банальная замена торчащего из оконной рамы кабеля и разводка высокоскоростной сети по комнатам. Третьим нужно подключить определенное оборудование, кто-то хочет играть по сети между двумя компьютерами. Знания никогда не бывают лишними.

О кабеле и инструменте

Самым важным компонентом является витая пара.На полках магазинов встречается с четырьмя и восемью прожилками. Разница в цене обусловлена ​​страной происхождения и дополнительным экранированием. Не вдаваясь в электрофизику, поясним, что название «витая пара» кабель получил из-за того, что все пары были переплетены между собой. Такое чередование позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Распиновка RJ45 сделана по цвету. Для каждой задачи существует определенная последовательность, кроме того, каждый цвет кабеля соответствует его положению в розетке или разъеме.

Для обжима кабеля используется специальный обжимной инструмент, но если его нет под рукой, то подойдет молоток, плоская отвертка или нож. Требуется для подключения к сети и разъема RJ45. Его можно заменить на старый, предварительно очистив короб для проводов, либо оголить выступающие концы проводов для скручивания.

Технология обжима

Распиновка кабеля RJ45 требует специальной подготовки. Главное помнить, что технология опрессовки кабеля неизменна.Меняется только цветовая последовательность жил кабеля.

  1. Осторожно срезан верхний слой обмотки. Длина отреза составляет около 5-6 см для удобства разводки.
  2. Выстроенные в нужную цветовую гамму жилы обрезаются ножницами так, чтобы длина от концов до основания общего кабеля не превышала 3 см.
  3. Удерживая пластмассовый штекер RJ45 зажимом вниз, провода аккуратно вставляются в корпус. Если присмотреться, для каждой жилы есть выделенный канал, в который невозможно вставить два кабеля.Главное — выдерживать требуемую последовательность.
  4. Слегка надавив, убедитесь, что концы жил касаются медных вставок на краю обжимного разъема.
  5. Чтобы кабель не выскользнул из разъема, осторожно обожмите каждую жилу, нажав на медную вставку отверткой или ножом. Вы можете осторожно увеличить давление ударом молотка.

В результате проведенных работ все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45.Другой конец зажима с обычной оплеткой можно для удобства склеить изолентой.

Технология прокладки кабеля розетки

Распиновка разъема RJ45 не требует специального оборудования, поэтому разводка локальной сети вокруг объекта выполняется с большим удовольствием и быстро. Вам понадобится всего один инструмент — ножницы для ногтей или небольшой нож с тонким лезвием.

  1. Осторожно срезан верхний слой обмотки. Отрежьте примерно 10 см для облегчения проводки.
  2. Скрутки всех пар размотаны, а провода выровнены так, чтобы они не пересекались от основания верхнего слоя к концам жил.
  3. Каждая розетка имеет две цветные маркировки. «А» — перекрестное соединение, «Б» — стандартное соединение. По последней маркировке выполняется распиновка RJ45.
  4. Прикрепив основу оплетки к плате, жилы сначала вставляются в дальние разъемы. Обязательно проверьте натяжение кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в необходимых разъемах, производится опрессовка. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавливать на стержень сверху до характерного металлического щелчка.

Установка розетки на век

Главное, что нужно учитывать при установке розетки, — это расположение разъемов по отношению к полу. Разъемы всегда должны быть обращены вниз.Во-первых, предотвращает засорение контактов пылью и влагой. Во-вторых, при быстром подключении кабеля снизу меньше шансов случайно сбить настенное крепление. Даже с эстетической точки зрения подключение кабеля снизу не так бросается в глаза и не портит красивую атмосферу в помещении.

Розетка компьютерной сети, помимо своего прямого назначения, используется для передачи посторонних сигналов (телефония, стереозвук, видео).Ведь ни для кого не секрет, что распиновка RJ45 критична для четырех ядер для подключения к интернету, остальные либо запасные, либо для гигабитных сетей, которые на постсоветском пространстве в домашних условиях не организованы.

Подключение к Интернет стандартным способом

Распиновка RJ45 по цвету при создании кабеля для подключения ПК к сетевому оборудованию выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Белый и синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть необходимость подключиться к двум компьютерам одним кабелем или послать другой сигнал через свободные жилы, то распиновка выполняется двумя парами — зеленой и оранжевой, соблюдая последовательность и нумерацию в разъеме. То есть соединения 1, 2, 3, 6 в штекере RJ45 должны быть заняты в соответствии с их цветовым распределением.

Бывают случаи, когда одна или несколько активных жил прерываются.На помощь придет альтернативная распиновка RJ45. 2 пары заменены на другие цвета. Оранжевая пара заменяется коричневой, а зеленая пара заменяется синей. Нумерация разъемов в штекере не меняется.

Соединение двух компьютеров между собой

В последнее время распиновка RJ45 компьютер-компьютер не пользуется спросом. Ведь большинство современных сетевых адаптеров научились понимать, чего от них хочет пользователь. Информация будет полезна тем владельцам, чьи переходники не умеют «перевернуть» провода в вилке питания.

Этот кабель также подходит для подключения двух сетевых концентраторов, у которых нет переключателя восходящего канала. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. На остальные цветовые пары стоит обратить внимание, умеют ли сетевые адаптеры работать в гигабитных сетях, иначе их можно использовать для других нужд.

Подключение периферийного оборудования

Распиновка RJ45-USB вряд ли пригодится большинству, но разобраться в ней не помешает.Столь странное подключение активно используется при подключении дорогих серверных систем, а также довольно популярно в банковской сфере при подключении оргтехники и кассовых аппаратов. Распиновку лучше сделать с помощью паяльника, но если его нет, то все заработает на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом до необходимой длины. Обрезанный конец снимается с намотки на 5 см. Любой штекер USB-кабеля можно разобрать или разрезать, чтобы был доступ к разъемам.Перед тем, как отрезать провода в USB-штекере, необходимо зачистить красный и черный кабели до медного основания и скрутить их вместе. После всех манипуляций производится очередное подключение RJ45 к USB.

  1. Зелено-белая жила от третьего подключения припаяна к красно-черному USB-кабелю (GND).
  2. Синяя жила четвертого разъема подключена к зеленому USB-кабелю (RX).
  3. Сине-белая жила пятого разъема подключается к белому кабелю USB (TX).

Для прочности конструкции можно использовать изоленту.

Наконец-то

Распиновка RJ45 не должна быть слишком сложной. Не переживайте, что из-за некачественной опрессовки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже теоретически не произойдет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, вы можете создать только небольшие помехи в линии, которые сводятся к нулю при длине кабеля до пяти метров.Но стремиться к максимальному результату все же нужно. Лучше сделать это один раз, но делать работу качественно и вечно.

RJ 45 или «Витая пара» — вид провода, состоящий из четырех или восьми тонких жил, попарно скрученных между собой . Этот тип кабеля используется для объединений компьютеров в локальную сеть или подключений к Интернету … В некоторых случаях витая пара может использоваться для подключения любых периферийных устройств (например, принтеров) к вашему компьютеру.

Несмотря на наличие более совершенных и качественных технологий (оптическое волокно , оптоволокно, , беспроводное соединение, каналов связи), витая пара все еще используется из-за невысокой стоимости кабеля и сопутствующего оборудования (сетевые карты, маршрутизаторы), т.к. а так высокий у вас всего развертывание локальной сети и защита от внешних помех.

Как обжать кабель с коннектором RJ 45

Перед тем, как приступить к опрессовке, нужно подготовить все необходимые инструменты.Кроме кабеля, вам понадобятся : клещи для опрессовки и специальные разъемы RJ 45 .

С провода снимите внешнюю изоляцию (внутреннюю трогать не нужно), затем в правильном порядке (в зависимости от схемы обжима) расположите жилы в разъеме. Поместив все провода внутрь разъема, необходимо проверить правильность их размещения и выдавить кабель с помощью заранее подготовленных плоскогубцев.

Схемы обжима

Прямая схема используется для подключения сетевых устройств разного типа (например, компьютер и маршрутизатор), а также для объединений двух концентраторов или маршрутизаторов в одну локальную сеть. Эта схема обжима является наиболее часто используемой в локальных сетях.

Порядок опрессовки восьмижильного кабеля, применяемого в локальных сетях гигабит , следующий:

В кабеле витой пары, используемом в локальных сетях, работающих на скоростях 100 Мбит / с , используется следующий порядок прямого обжима:

Crossroad (обратная) схема необходима для соединения двух компьютеров напрямую без использования концентраторов или коммутаторов. Gigabit витая пара кроссоверного типа обжимается следующим образом:

Назад Схема подключения локальной сети, работающей на скорости 100 Мбит / с .

Для подключения других устройств, например сетевых принтеров, ip-камер и других подобных устройств, схема обжима обычно прописана в инструкции к подключаемому оборудованию.

Обжим двухпарного кабеля

Для соединения одним кабелем двух устройств используйте двухпарный кабель .Те. один кабель разветвляется на обоих концах и обжат двумя разъемами.

На схеме ниже показан принцип опрессовки таким образом. Две пары вставляются в один разъем (используйте 1, 2, 3, 6), остальные пар вставляют во второй разъем (соответственно, используйте 4, 5, 7, 8)

Двухпарный разъем RJ 45 нельзя использовать в сетях гигабит или для обжима перекрестного соединения (для этого потребуются все восемь ядер). В прямом контуре все довольно стандартно.

Как удлинить трос

Не во всех случаях имеется достаточно витой пары для подключения необходимых устройств. В этом случае вам может потребоваться наращивание проводов любым способом, чтобы удлинить его.

Самый простой способ удлинить кабель — использовать специальный Joyner RJ 45. Это устройство представляет собой обычный переходник с одного разъема RJ-45 на другой. Для подключения потребуются два предварительно обжатых провода и сам столяр.

Достоинства этого способа удлинения провода : простота соединения всех элементов , низкая цена , достаточно высокая надежность (ломать просто нечего).

Недостатки : возможна небольшая потеря стабильности и скорости соединения, не все необходимые инструменты могут быть под рукой.

Для наилучшего качества удлинения проводов лучше использовать маршрутизатор … Это позволит вам получить самое качественное и наиболее стабильное соединение без потери сигнала и снижения скорости сети.Использование этого метода удлинения кабеля в обратном направлении вокруг увеличивает стабильность сигнала , а уменьшает потерю пакетов .

К к недостаткам к этому способу подключения можно отнести достаточно высокую цену (необходимо будет приобрести роутер). Также не забывайте, что для подключения вам понадобится розетка или использование POE (питание по витой паре), к тому же роутер может выйти из строя в самый неподходящий момент.


Категорически не рекомендуется использовать
скручивание … Даже если вы правильно скрутите провода, вы не сможете избежать потери сигнала и многих других проблем с этим методом удлинения кабеля.

Единственное преимущество скрутки это его цена — она ​​практически бесплатно , в остальном такой способ удлинения проволоки бесполезен.

Скручивание можно использовать только как временный вариант, когда под рукой не было нужных инструментов или оборудования для чего-то лучшего. В этом случае стоит придерживаться следующих рекомендаций :

  • Не применять скручивания с проводами, сделанными из другого металла (например, для соединения таким образом алюминиевых и медных проводов).Это приведет к сильному нагреву и окислению металла, а также другим нежелательным проблемам;
  • Места скручивания лучше тщательно изолируйте , это хоть немного защитит соединения от внешних помех и других затруднений.

Сегодня у многих людей есть компьютер в квартире и подключение к Интернету. Часто возникает необходимость подключить компьютер к Интернету с помощью кабеля или удлинить провод при перемещении пользовательского устройства в другое место.Вы также можете создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются созданием сети Интернет из специального кабеля.

Основные концепции

Кабель особого типа для производства компьютерных и телекоммуникационных сетей называется «витая пара». Он состоит из нескольких пар медных проводников в изоляции, скрученных вместе с определенным количеством витков на единицу длины. Наиболее распространена 8-проводная витая пара. Все жилы заключены в общую оболочку из поливинилхлорида (ПВХ).

Небольшое скручивание или скручивание выполняется для нейтрализации помех от электромагнитного излучения, создаваемого самими проводниками и сторонними источниками. Поскольку, когда жилы расположены близко, генерируемое ими электромагнитное излучение гасится друг против друга, не создавая потерь сигнала. Кроме того, два скрученных проводника одинаково улавливают внешние помехи, поэтому они легко распознаются приемным устройством и отсекаются.В результате получается качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети соединяются кабелями пятой категории и выше. На сегодняшний день наиболее распространенная модификация кабелей №5 и №5е способна работать на частотах более 100 и 125 МГц, передавать до 1000 Мбит / с, при сечении жилы 0,5 мм2. Шестая. и седьмая категории кабелей используются для высокоскоростного Интернета, имеют пропускную способность до 10 и до 100 Гбит / с соответственно и с более толстыми жилами.

Типы витой пары

  1. UTP — витые пары не экранированы, внешнего экрана нет. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Он используется в небольших офисах, где необходимо передавать данные на расстояние до 100 м без потери скорости и где возникают помехи.
  3. STP — каждая витая пара оплетена проволочным защитным экраном, есть внешний экран.Используется в средних офисах и учреждениях, где могут быть клиенты. Они позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF / UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольга, составляющие двойной экран. Они используются на предприятиях для поддержания качества сигнала на больших расстояниях и защиты от помех.
  5. S / FTP — каждая витая пара экранирована фольгой, имеется внешний экран в виде медной оплетки.Применяется на предприятиях с высокими помехами и там, где необходимо поддерживать скорость передачи информации на большие расстояния.

Цвет изоляции кабеля — серый, это наиболее распространенный цвет. Красный или оранжевый цвет означает, что изоляция выполнена из негорючего материала.

Два способа обжима витой пары

Компьютерный кабель Rj-45 подключается к устройству через разъем 8P8C (сокращение от английских слов 8 позиций, 8 контактов).Этот разъем устанавливается на кабель путем обжима витой пары из 8 жил в цветовой гамме, в зависимости от телекоммуникационных стандартов.

Стандарт 568-A устарел и является наиболее часто используемым стандартом 568-B.

По схеме проводники с системой 568-А прокладываются следующим образом:

  1. Белый и изумрудный.
  2. Изумруд.
  3. Белый и красный.
  4. Синий.
  5. Белый и синий.
  6. Имбирь.
  7. Белый шоколад
  8. Шоколад

Цветовой порядок обжима витой пары по стандарту 568-B следующий:

  1. Белый и красный.
  2. Имбирь.
  3. Белый и изумрудный.
  4. Синий.
  5. Белый и синий.
  6. Изумруд.
  7. Белый шоколад.
  8. Шоколад.

Разъем имеет восемь пазов, по которым уложено 8 проводов витой пары в цветовой гамме. Распиновка показана выше.

Сетевые кабели необходимы для подключения компьютеров в различных комбинациях. Например, подключите маршрутизатор к сети, компьютер к маршрутизатору, два компьютера друг к другу, разветвитель, телевизор к маршрутизатору.Есть два варианта изготовления сетевых кабелей.

Прямое подключение по витой паре по цвету

Первый способ — прямой. Распиновка витой пары из 8 проводов может быть выполнена как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и тот остальные концы провода обжаты по типу 568 В).

В нашей стране распространен метод 568 В, а в США и Европе чаще всего используется тип 568 А.Единственное различие между этими двумя методами — это то, что прожилки бело-зеленого цвета с бело-оранжевым поменялись местами, а прожилки зеленого цвета — оранжевого. Он используется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, маршрутизатор, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для подключения сетевых устройств друг к другу. Скорость передачи информации по этой схеме — 1 Гбит / с.

Прямое подключение по витой паре 100 Мбит / с

В некоторых случаях, когда не требуется высокая скорость интернета и не обеспечивается трафик больших объемов, можно использовать подключение по цветам витой пары из 4-х ядер: белый -красный, красный, бело-изумрудный, изумрудный.Такой способ экономит потребление проводов, но нужно учитывать, что максимальная скорость передачи информации падает в 10 раз и составляет 100 Мбит / с.

Кроссовер витая пара

Второй способ — перекрестный или перекрестный. Ниже показан обжим 8-жильной витой пары (цветовая схема), он используется для подключения двух компьютеров к домашней сети без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать перекрестный кабель, вам необходимо обжать один конец провода по стандарту 568 А, а другой по стандарту 568 В.В этом случае прожилки меняются местами: бело-красные с бело-изумрудными, красные с изумрудными. В этом случае скорость передачи информации составит всего 100 Мбит / с. Схема Gigabit Crossover предполагает замену всех восьми жилок: бело-красной с бело-изумрудной, красной с изумрудной, синей с бело-шоколадной и бело-синей с шоколадом. Эта 8-проводная цветовая схема расположения выводов витой пары разработана для высокоскоростных сетей 1000Base-T и 1000Base-TX при скорости передачи данных 1 Гбит / с.

Подводя итоги, можно понять, что если вам нужно подключить компьютер к Интернету, вам следует обжать оба конца кабеля по типу 568 В.другой — заменой всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступать к обжиму. Как это сделать, описано ниже.

Инструменты и материалы


Секвенирование

Используя два ножа на обжимном станке, вы можете отрезать кабель до нужной длины. Затем удалите по 2 см внешней изоляции с обоих концов кабеля, используя нож и надрез на щипцах возле рукояток инструмента.Также можно сделать это с помощью стриппера или острого ножа, но только осторожно, чтобы не повредить изоляцию жил.

Размотайте витые пары, чтобы получилось 8 отдельных жил. Выложены в ряд, согласно цветовой схеме распиновки витой пары из 8 проводов.

Необходимо, чтобы все концы жил находились на одной линии, одна не была длиннее другой. От этого зависит качество обжима. Если какая-то вена длиннее, ее следует обрезать до уровня других.Разъем переворачивают защелкой вниз, затем все жилы вставляются в разъем по пазам до упора, соблюдая распиновку. Наружная изоляция кабеля должна находиться в корпусе разъема, если этого не произошло, концы следует обрезать короче.

Вставьте штекер с кабелем в гнездо обжима с надписью 8P. Сильно, но плавно сожмите ручки до щелчка. Если под рукой есть инструмент, эта процедура довольно проста, но если нет плоскогубцев, то можно обойтись плоской отверткой.Для этого нужно надеть кончик отвертки на контакт разъема и надавить, пока он зубцами не прорежет изоляцию жилы. Сделайте это с каждым из восьми контактов. Затем также следует протолкнуть центральную часть корпуса разъема — выемку на разъеме возле кабельного ввода для фиксации. Если с первого раза не сработало, можно отрезать вышедший из строя разъем и сделать это снова.

Проверить качество работы мультиметром. Для этого установите на приборе режим «сопротивление».Чтобы проверить устройство, замкните два щупа вместе, сопротивление должно показать 0 — значит, есть контакт. Затем поместите один щуп на контакт на одном конце кабеля, а другой щуп на соответствующий цветной контакт на другом конце. Если показывает 0, значит, связь есть, все нормально. Если он показывает 1 или около того, значит, зубья не пробили изоляцию, нужно либо снова нажать контакты, либо разрезать и сделать это снова.

Проверить качество опрессовки витой пары из 8 жил можно и другим способом.Прозвоните последовательность проводов специальным сетевым тестером. Как пользоваться, написано в прилагаемой инструкции. А еще можно подключить к оборудованию готовый патч-корд и проверить, все ли пакеты проходят.

Несмотря на кажущуюся простоту вопроса и наличие необходимой информации в сети, обжать витую пару бывает сложно, особенно тем, чья профессиональная деятельность не связана с установкой локальных сетей… В этом сборнике мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами опрессовки.

Что нужно для опрессовки?

При выборе пресса для обжима следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. … Легкие плоскогубцы, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент быстро утомляет.
  2. Половинки пресс-клещей не должны изгибаться (смещаться) друг относительно друга. Малейшее смещение приведет к поломке разъема при опрессовке.
  3. Эргономичный , инструмент должен быть удобным.

Преимущество этого инструмента в том, что снятие внешней изоляции не повреждает покрытие проводов. Обратите внимание, что зачищать кабель FTP (с экраном из фольги, то есть экранированным) не допускается.


Обычно простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принято обозначение на английском языке master и remote соответственно.Каждый блок имеет светодиоды с номерами от 1 до 8 и заземляющий провод G.

Тестирование проводится по следующей схеме:

  • Тестируемый кабель подключается к главному и удаленному модулям.
  • Если проводник цел, соответствующий индикатор горит зеленым светом, при обрыве светодиоды не загораются, в случае перепутания пар или короткого замыкания отображается красный цвет. Некоторые устройства, помимо световой индикации, могут также издавать звуковые сигналы.
  • Инструмент для перекрестного обжима, используемый при соединении розеток, патч-панелей и т. Д.Он не используется для обжима кабеля, мы его принесли, потому что он входит в стандартные комплекты для резки витой пары.

Вообще-то универсальных пассатижей для опрессовки хватит, но изоляцию удобнее снимать стриппером, а для проверки правильности разводки использовать тестер.

В интернете можно найти описание, как обжимать разъемы плоской отверткой. Это действительно возможно в крайнем случае, когда обжимного устройства нет под рукой.Качество такого подключения будет ненадежным, поэтому в кратчайшие сроки необходимо зажать кабель плоскогубцами.

Последовательность обжима 8-жильной витой пары + цепь

Существует два стандарта обжима 8-жильной витой пары: T568A и T568B. Ниже приведена распиновка для этих стандартов.


А теперь перейдем к процессу опрессовки кабеля UTP. Последовательность действий следующая:


Обжим отверткой

Мы кратко расскажем об этом методе, хотя мы не рекомендуем его использовать, но если инструмента нет, то этот вариант может быть единственной альтернативой.Если взять за основу приведенную выше инструкцию, то она будет изменена только в четвертом абзаце. Плоской отверткой вдавливаем ножи в разъем (8 штук).


Затем зажимаем пластиковый язычок, фиксирующий трос. Рекомендуем подготовить для этого процесса несколько коннекторов, как показывает практика, без опыта разрыва коннектора в процессе «варварского» сжатия элементарно.

4-жильная витая пара: правила обжима + схема

Для гигабитной сети используется витая пара из 8 ядер, если планируется 100 Мбит LAN, то будет достаточно 4-го ядра.В разъеме в таких случаях используются контакты «1», «2», «3», «6». Ниже показаны три возможных варианта распиновки 4-х жильной витой пары.


Обжим и резка производятся по тому же принципу, что и для 4-парного кабеля.

Опрессовка прямая и поперечная

А теперь перейдем к вариантам опрессовки. Они бывают двух типов:

  1. Прямая, то есть оба конца витой пары обжаты по одному стандарту.
  2. Cross, в данном случае один конец опрессован по стандарту T568A, другой — T568B.

Рис. 12. Прямое (A) и перекрестное (B) подключение

Эта особенность связана со схемой подключения. Собственно, есть три варианта:

  1. Маршрутизатор-маршрутизатор. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
  2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Маршрутизатор-ПК. То есть персональный компьютер, подключенный к сетевому узлу.

Давайте взглянем на перечисленные электрические схемы.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения необходимо использовать прямую цепь (см. A на рис. 12). Но при использовании интеллектуальных узлов в топологии сети это ограничение не требуется. То есть разрешено прямое и перекрестное соединение, так как роутер умеет распознавать его тип. Но, считается правильным придерживаться выбранного стандарта для конкретной локальной сети.

Обжим витой пары по компьютерно-вычислительной схеме

Совершенно иная ситуация возникает при подключении ПК друг к другу.В этом случае может работать только схема кроссовера — кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Обычно этот тип подключения выполняется просто. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но, тем не менее, соблюдение этого условия считается «хорошей практикой».

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда сделать своими руками, используя необходимые инструменты, обжать витую пару под ту или иную схему подключения.Главное придерживаться основных правил, не лишним будет их повторить еще раз:

  1. Опрессовка должна выполняться в соответствии с цветовым решением.
  2. Важно соблюдать правила резки кабеля. Напомним, что провода должны упираться в стопор каналов. Зажим должен фиксировать кабель без снятия изоляции (см. Рис. 8).
  3. Порядок опрессовки допускает прямой и обратный методы, но недопустимо соединение четырехпроводной и двухпроводной схемы подключения.
  4. Хотя Smart Hub допускает комбинацию прямого и перекрестного подключения, рекомендуется придерживаться одного типа стандартов.
  5. Проверка кабеля тестером позволяет быстро обнаружить проблему.
  6. Качественный инструмент гарантирует стабильный результат. Также можно приобрести китайские щипцы, но в этом случае качество обжима и срок службы инструмента будут на совести производителя.

Читать статьи в теме на сайте:

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого патч-кабеля через дом более экономично использовать объемный кабель и заделывать концы самостоятельно.Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима.Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина несжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e.Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов. Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белой полосой и сплошным оранжевым, зелено-белой полосой и сплошным зеленым, сине-белой полосой и сплошным синим, коричнево-белой полосой и сплошным коричневым.Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения.Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать, чтобы они могли ровно совпадать с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод идет до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e.Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для проходного типа используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например, для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом конце. Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты.В FS вы найдете кабели Ethernet высочайшего качества и комплект инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала. FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки.Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected].

Amazon.com: Разъемы CAT6 RJ45 Ethernet End

Если вы, как и я, периодически ошибаетесь в использовании обжимного устройства, это может быть проблемой. Когда ive не удалось добиться хорошего завершения, это была моя вина.

Они работали хорошо. Первая пара, которую я надел на запасной провод с твердым сердечником 24awg, работала отлично. Тестировал кабельным тестером.Все в порядке и хорошо связаны.

Но этого не было до того, как я 3 раза запихнул, пытаясь установить разъемы RJ45 23AWG на провод 24AWG. Люди, которые этим зарабатывают на жизнь, на этом этапе столкнутся лицом к лицу, поскольку это очевидная ошибка, если вы узнаете немного больше. Но для остальных позвольте мне объяснить, что я обнаружил, когда заглянул в него.

23awg кабель толще. Внешний размер кабеля будет толще. Внутренние изолированные жилы будут толще. 24awg будут тоньше.

Таким образом, когда вы пытаетесь использовать направляющую 23AWG, провода 24AWG будут смещаться при обжиме. В трех попытках, которые я сделал, несмотря на то, что провода были на правильном месте при размещении в направляющей, каждый раз терпел неудачу. Это неудивительно, поскольку направляющие 23awg подходят для изолированных проводов с наружным диаметром до 1,5 мм. Где 24 AWG тоньше на 1 мм. Таким образом, провода скользили повсюду, когда обжимной инструмент пытался соединить проводник.

Так что проверьте диаметры кабеля, если вам не удается заставить что-то работать в направляющей или оставаться на месте в вилке до или после обжима.

Другая ошибка, которую вы можете сделать, это неправильная установка длины или неправильное использование направляющей … но хорошие инструкции по этому поводу есть где-то еще. Аука не пришел. И хотя есть ссылка на веб-сайт, я не буду искать, когда легче найти других. Подбирайте нужную длину, и это хорошо работает.

Обжимной инструмент имеет значение. Мина убивает тип 23awg, поскольку он деформирует корпус. Это работает, но не так, как должно быть. На них он работает нормально, так как прижимает пластиковый зубец к кабелю.

Зачистка провода также может быть проблемой. Я использую автоматический стриппер, который также используется при прокладке электрических кабелей и т. Д. На 24awg внутренние изоляторы тонкие, поэтому вы рискуете повредить изоляцию тонкой зазубриной. Я остановился и перешел на боковые ножницы.

Мне еще предстоит использовать лестницу при подключении к проводам видеонаблюдения. Но я предполагаю, основываясь на моем тесте на земле, все будет хорошо.

Больно читать мелкий шрифт и работать над всем этим. Но если вы это сделаете, я почти уверен, что вы получите правильный продукт и, проявив немного терпения, каждый раз все исправляете.

Может ли мой сетевой кабель работать со скоростью 1 ГБ?

Рост использования облачных вычислений и облачных хранилищ продемонстрировал неадекватность многих подключений к Интернету. Даже в крупных организациях пропускная способность ЛВС зачастую не соответствует теоретическим возможностям соединения.

Две основные причины:

  • Сетевой кабель не поддерживает требуемую скорость передачи данных
  • Оборудование не рассчитано на скорость сети 1 Гбит / с

Так как же узнать, может ли ваш сетевой кабель выдерживать скорость 1 Гбит / с?

Что такое 1 ГБ?

Важно уточнить, что на самом деле означает скорость 1 Гбайт.Скорость 1 Гб — это передача 1 Гб информации в секунду. Правильная терминология — 1 Гбит / с или 1000 Мбит / с. Мбит / с означает мегабит в секунду, и его не следует путать с мегабайтами в секунду (МБ / с). Существует путаница, потому что самые ранние компьютеры могли передавать только 8 бит за раз, передача называлась 1 байтом, таким образом, 1 байт представляет 8 бит.

Требования к кабелям

Для передачи 1 Гбит / с требуется 8-жильный кабель с 4 витыми парами.Две пары используются для передачи сигнала и две для приема. Кабели оснащены разъемами RJ45. Пары должны быть подключены в соответствии со стандартом T568A или T568B, хотя в большинстве установок используется T568B.

Чтобы уменьшить количество перекрестных помех между соседними парами, каждая пара имеет разное количество витков на дюйм. Кроме того, важно использовать кабель хорошего качества, соответствующий отраслевым стандартам.

Хотя изначально не предназначенный для Ethernet 1 Гбит / с, кабель Cat 5 обычно работает достаточно хорошо для работы в 1 Гбит / с.Также обратите внимание, что некоторые кабели категории 5 имеют только 4 провода (2 пары).

Лучше использовать кабель Cat 5e, специально разработанный для высокоскоростного Ethernet, или кабель Cat 6. Необходимо внимательно следить за тем, чтобы не было разделенных пар, чтобы все соединения соответствовали техническим характеристикам, и что кабель не перегибался. Также важно, чтобы длина каждого соединительного кабеля не превышала 100 метров (328 футов).

Возможности оборудования

Сеть будет работать ровно настолько, насколько быстро будет самый медленный канал в цепи, поэтому необходимо проверять сетевые возможности каждого элемента.Старое оборудование, рассчитанное на работу со скоростью 100 Мбит / с, не подходит для работы со скоростью 1 Гбит / с. Некоторые типы оборудования требуют использования специальных гигабитных портов. В других ситуациях вам необходимо убедиться, что оборудование настроено на работу со скоростью 1 Гбит / с.

Следует отметить, что большинство коммутаторов и маршрутизаторов автоматически понижают скорость соединения, если оборудование обнаруживает несовместимость. Поэтому важно проверить фактическую скорость соединения.

Проверка с помощью сетевого тестера Net Chaser

Перед установкой сети LAN 1 Гб проверьте каждый компонент, чтобы убедиться, что он совместим с 1 Гб.Визуально не обнаруживаемая проблема может снизить рейтинг сети. По этой причине технические специалисты, работающие с 1 Гб Интернет и Ethernet-цепями, всегда должны использовать подходящий тестер цифровых сетей. Каждому техническому специалисту, работающему с 1 Гб интернет-схемами Ethernet, нужен подходящий тестер цифровых сетей. Net Chaser ™ — это решение проблем тестирования 1 Гб.

Net Chaser ™ имеет возможность проверять длину каждого сетевого кабеля и определять неисправности и ограничения кабеля, которые влияют на возможности сети, включая разделенные пары, короткие замыкания и разомкнутые цепи.Дополнительные функции включают пинг сети, DHCP, VLAN, идентификацию светового сигнала канала для проверки того, к каким портам подключены кабели, а также измерение PoE и многое другое. Net Chaser ™ также может измерять отношение сигнал / шум, перекос задержки, а также тест скорости передачи битовых ошибок 1 Гбит / с, чтобы помочь определить причины плохой производительности сети.

что это? Схемы и способы опрессовки витой пары

Не секрет, что современные технологии стремительно развиваются, поэтому, чтобы мы, их потребители, шли в ногу с прогрессом, мы должны понимать каждую мелочь.Сегодня Интернет занял неотъемлемую часть жизни общества. Чтобы уметь наладить «связь с миром» дома, требуются специальные знания.

Контакты разъема RJ-45 можно зажать в домашних условиях.

Наверняка каждый из нас рано или поздно столкнется с такой проблемой, как износ сетевого кабеля для выхода в Интернет, поломка разъема Ethernet или недостаток длины сетевого кабеля. Чтобы быстро решить эту проблему, вам потребуются полчаса времени, знание алгоритма действий и минимальный набор компонентов.

Если вас интересует, как обжать кабель для интернета с помощью специального инструмента — опрессовки или вообще без него, специальных схем опрессовки и необходимых деталей для этого — милости просим.

Обжим — это присоединение восьмиконтактного модульного разъема RJ-45 к витой паре (сетевой кабель, состоящий из восьми витых пар проводов). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Пара разъемов RJ-45 … Вам понадобится один для работы, однако их небольшая цена позволяет взять один или несколько в запас.
  • Обжим. Он пресс-клещи, он же пресс-клещи — специальный инструмент для значительного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязательно, но поможет предотвратить последующее изгибание провода и попадание мусора в разъем RJ-45.

Схемы опрессовки сетевого кабеля

На сегодняшний день существует две схемы опрессовки витой пары — прямой кабель и перекрестный (кроссовер).

Обычно используется метод прямого кабеля для соединения:

  • Компьютер и коммутатор.
  • Компьютер и роутер.
  • ТВ и роутер.
  • Маршрутизатор и коммутатор.

Обжим перекрестного кабеля сегодня встречается все реже, поскольку современные технологии автоматически определяют тип сетевого провода и безупречно работают как с прямыми, так и с перекрестными кабелями. Кросс-тип используется для связывания однотипных механизмов:

  • Маршрутизатор и маршрутизатор.
  • Выключатель и выключатель.
  • ПК и ПК.

Непосредственное построение цветных жил на обоих концах кабеля выглядит так:

Обжим разъема обжимом

Определившись со схемой, переходим к самой важной части всей процедуры — опрессовка разъема RJ-45 с помощью специального инструмента — опрессовка. Особенность работы с кримпером заключается в том, что он значительно экономит время и самостоятельно выполняет критическую часть.

Начать работу следует с отрезания старого разъема (если он есть, он станет образцом для расположения жил). Затем вы должны снять с витой пары изоляцию, зачистив цветные провода так, чтобы их длина соответствовала разъему, и они полностью вошли в него. Наружные ножны можно чистить двойным обжимным ножом или обычным карманным ножом. Цветные жилки будут скручиваться попарно, поэтому их следует разъединить, выпрямить и обрезать до одинаковой длины.Разложив проводку по выбранной схеме, берем разъем RJ-45 защелкой вниз. Вставляем жилы в него до упора, чтобы небольшая часть изоляции интернет-кабеля тоже ушла в разъем. С проводами в их направляющих каналах и краем изоляции под зажимной лентой RJ-45 пора обжимать. Помещаем разъем с проводниками в разъем инструмента. Осталась пара штрихов — зажимаем ручки обжима так, чтобы планка (контакты) вилки RJ-45 прорезала изоляцию жил.

Убедитесь, что работа выполнена качественно, чтобы ничего не оторвалось и не выпало. Для завершения операции наденем изолирующий колпачок. Теперь все готово к использованию!

Обжим разъема без обжима клещей

Если у вас нет инструмента для обжима разъема RJ-45, не отчаивайтесь. Пара прямых рук и простая отвертка сделают все на высшем уровне. Не нужно скрывать тот факт, что работа без пресс-губок продлится намного дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но, попробовав, мы ничего не потеряем.

Алгоритм действий аналогичен описанному выше: зачищаем кабель, проверяем длину проводов и разъема, выравниваем и разрезаем провода. Распределив цветные провода согласно схеме, помещаем их внутрь разъема RJ-45 так, чтобы часть изоляции витой пары попала в разъем. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок проводов не нарушен и они плотно прилегают к направляющим каналам. Наш следующий шаг — прижать зажимную планку разъема отверткой.Половина битвы сделана! Осталось вдавить контакты разъема RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, по очереди проталкиваем провода планки зажима и «топим» их в оплетку из цветных жилок. Если получилось объединить контакты разъема и жилы интернет-кабеля в сплошную линию, значит работа завершилась успешно. Это так просто, без специального инструмента и дома вы можете эффективно сжать кабель витой пары.

Для полного счастья недостаточно попробовать полученный образец на практике. Если у вас есть тестер, вы можете использовать его для проверки сопротивления кабеля LAN. В противном случае и без него вы можете проверить работоспособность сетевого кабеля, вставив его непосредственно в ячейку Ethernet компьютера или маршрутизатора. Если все было сделано правильно, то интернет появится сразу. Если нет, попробуйте еще раз прижать контакты разъема к цветным жилам.

Как видите, обжать шнур питания самостоятельно несложно.Также хотелось бы отметить, что при правильном выполнении действий результат работы как плоскогубцами, так и отверткой будет одинаковым. Поэтому выбор инструмента для опрессовки сетевого интернет-кабеля в домашних условиях остается за вами.

Что ж, ребята, в наш век Интернета вы должны уметь прокладывать провода, по крайней мере, до своей комнаты (или квартиры), чтобы получить доступ к «всемирной паутине», так сказать. Конечно, протянуть интернет-кабель недостаточно, ведь напрямую в сетевую карту компьютера его не втыкаешь, для этого нужен некий разъем? Которую нужно установить на конец провода (или витой пары), а вот надеть просто нельзя — нужно «прижать».Конечно, не нужно заморачиваться и идти покупать готовую в магазине, но она будет стоить в 5, а то и в 10 раз дороже, чем сделанная своими руками. Этим мы и займемся сегодня …

Кабель для Интернета называется витой парой. Наверное, многие задавались вопросом, почему? Это просто.

Витая пара — кабель состоит из восьми медных проводов, которые в свою очередь идут попарно, на самом деле они скручены между собой и похожи по цвету. Обычно это оранжевый и бело-оранжевый, синий и бело-голубой, зеленый и бело-зеленый и т. Д.А так как они идут парами и скручены между собой, провод получил такое название.

Зачем нужны восемь проводов?

Справедливый вопрос. Такая конструкция, о которой говорят, с запасом на будущее. На заре высокоскоростного Интернета такие кабели использовались во внутренних сетях. То есть либо с компьютера на компьютер, либо с компьютера на «коммутатор» или «маршрутизатор» (то есть в общую сеть). Так что тогда (да, на многих предприятиях и сейчас) использовалось всего 4 провода.Это так называемая сеть 100Мб, как вы уже догадались — максимальное соединение может работать на такой скорости, это максимальная передача данных в секунду.

Но прогресс не стоит на месте, все чаще встречаются более продвинутые сети — 1Gb / s (как правило, теперь это поддерживают все встроенные и отдельные сетевые карты), это уже намного серьезнее. А для такой скорости нам достаточно всего 8 проводов или 4 витых пар.

Что нужно для опрессовки

Для обжима витой пары нам понадобится сам провод.Вот ребята — вы сами решаете, что это должно быть, если вам хватает скорости 100 Мб / с, то берем 4 ядра, если нужно 1 Гб / с, то берем 8 ядер. Однако он должен быть особенным для сетей и Интернета. Однако они бывают двух типов:

Есть так называемые кабели STP — экранированные, большой минус, очень дорогие и ненужные для использования в квартире. Переплачивать просто незачем!

И UTP — это неэкранированная витая пара, которая чаще всего используется везде и везде! Дешево и достаточно практично.

В свою очередь UTP делится на категории, это 3, 5, 6 и 7. Как вы понимаете, 3 — это самый дешевый и не очень качественный (тонкие жилы, тонкая оплетка, легко повредить и т. Д.). Но 7-я категория — самая стойкая и надежная, но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — пользуйтесь 5 категорией, покупать легко (стоит средняя), качество на уровне, и практически все организации используют — «золотая середина».

Разъем RJ-45.Это стандартный разъем для подключения к сетевым устройствам, именно его мы будем надевать на проводники без изоляции.

Обжимной инструмент — это обычный перочинный нож и специальные ножницы, или, как многие называют, плоскогубцы.

Инструмент специфический и скажем прямо — не всегда он нужен (обычному человеку)! Но если вы планируете делать качественную витую пару, то она вам необходима!

Часто слышу в интернете — зачем они (клещи) нужны, ножницами все можно выжать! В этом есть доля правды — выжать можно! Но как тогда это будет работать? ДА, а если взять самые простые клещи, то они будут стоить не дороже 200 рублей (я не говорю о профессиональных, которые можно купить за 2000).И это не такие уж большие деньги.

Как подобрать цвета?

Я коснулся этого на краю, но стоит вспомнить. Всего существует два типа подключения, это стандарт T568A и стандарт T568B. Если вас не смущает, то вся разница в расположении двух витых пар — бело-оранжевая — оранжевая и бело-зеленая — зеленая. Смотрим схему.

Честно скажу, что в России выдавливают и делают версию Т568В, так уж вышло.Хотя дома (во внутренней сети) можно сжимать как угодно.

Как обжать 8-жильный кабель

Начнем с самого простого — обжима 8 проводов (для сети 1 Гб). С ростом скорости интернета сейчас это самая востребованная «обжимка».

  • Нам нужно зачистить конец кабеля, примерно на 3 см.

  • После этого расплетаем все жилки друг от друга, чтобы они разделились.

  • Берем разъем RJ-45, именно в него будем вставлять провода, и для начала их нужно «прикинуть», предварительно установить и посмотреть, что все «каналы» исправны, то есть провода доходят до конца, иногда бывает брак.

  • Вам нужно вставить в следующие контакты (смотрим на группу контактов сверху, то есть она должна быть вам в лицо). Контакты и цвета расположены так:

Первая бело-оранжевая

Второй оранжевый

Третий — бело-зеленый

Четвертый — синий

Пятый — бело-синий

Шестой — зеленый

Седьмой — бело-коричневый

Восьмой — коричневый

Подставляем и смотрим, если все дошли до конца, то можно выжать.

  • Витую пару, которую мы зачистили на 3 см, нужно разрезать, обычно это делается для того, чтобы провод плотно прилегал и не «порхал», ведь у RJ-45 есть специальная ручка, которая будет зажимать обмотку .
  • Обрезаем, вставляем провода в разъем и затем устанавливаем в плоскогубцы, там не перепутаешь, у плоскогубцев есть специальный разъем, позволяющий устанавливать только в одном положении. Тогда просто нажмите сильно, и все готово!

Как обжать на 4 жилы

Здесь практически все то же самое, повторяться нет смысла, однако нужно учитывать расположение проводов, ведь есть всего 4 контакта, которые нужно совмещать с определенными проводами.Снова берем разъем «лицом к себе», расплетаем и соединяем провода.

Рабочие контакты 1,2,3 и 6

Первый контакт — бело-оранжевый цвет

Второй оранжевый

Третий — бело-зеленый

Шестой — зеленый.

Нужно проверить, как они входят в разъем, если все в порядке, вырезать и вставить полностью. Потом плоскогубцами и обжимаем.

Как видите, процесс сжатия довольно простой! В этом нет ничего сложного, главное не перепутать — оба конца провода нужно обжимать вот так!

А теперь смотрим видео версию.

Сколько вы сэкономили?

Если покупать кабель для интернета в магазине, то стоимость около 150 рублей — метр, то есть два метра, будет стоить 300 рублей!

Если обжимать самостоятельно — разъем (5 рублей, нам нужно два), кабель 2 метра (25 рублей) = 35 рублей — что почти в 10 раз дешевле! Даже если вы купите ножницы за 200 рублей, вы все равно сэкономите 65 рублей, и тогда будет только прибыль, можно даже подзаработать.

Вот и все, это такая большая, но необходимая статья.Читайте нашу строительную площадку.

Несмотря на кажущуюся простоту вопроса и наличие необходимой информации в сети, с опрессовкой витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с устройством локальных сетей. В этом сборнике мы постарались собрать всю информацию, максимально раскрывающую данную тему, от необходимого инструмента до различных схем опрессовки.

Что нужно для обжима?

При выборе пресса для обжима следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным … Легкие плоскогубцы, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент быстро утомляет.
  2. Половинки пресс-клещей не должны изгибаться (смещаться) друг относительно друга. Малейшее смещение приведет к поломке разъема при опрессовке.
  3. Эргономичный , инструмент должен быть удобным.

Преимущество этого инструмента в том, что снятие внешней изоляции не повреждает покрытие проводов.Обратите внимание, что зачищать кабель FTP (с экраном из фольги, то есть экранированным) не допускается.


Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском языке — master и remote соответственно. Каждый блок имеет светодиоды с номерами от 1 до 8 и заземляющий провод G.

Тестирование проводится по следующей схеме:

  • Тестируемый кабель подключается к главному и удаленному модулям.
  • Если проводник цел, соответствующий индикатор горит зеленым светом, при обрыве светодиоды не загораются, в случае перепутания пар или короткого замыкания отображается красный цвет.Некоторые устройства, помимо световой индикации, могут также издавать звуковые сигналы.
  • Инструмент для перекрестного обжима, применяется при подключении розеток, патч-панелей и т. Д. Он не используется для обжима кабеля, мы подняли его, потому что он входит в стандартные комплекты для резки витой пары.

Вообще-то универсальных пассатижей для обжима хватит, но изоляцию удобнее снимать стриппером, а тестером проверить правильность разводки.

В интернете можно найти описание, как обжимать разъемы плоской отверткой.Это действительно возможно в крайнем случае, когда обжимного устройства нет под рукой. Качество такого подключения будет ненадежным, поэтому в кратчайшие сроки необходимо зажать кабель плоскогубцами.

Последовательность обжима 8-жильная витая пара + цепь

Существует два стандарта обжима 8-жильной витой пары: T568A и T568B. Ниже приведена распиновка для этих стандартов.


А теперь перейдем к процессу обжима кабеля UTP. Последовательность действий следующая:


Отвертка обжимная

Мы кратко опишем этот метод, хотя мы не рекомендуем его использовать, но если инструмента нет, то этот вариант может быть единственной альтернативой.Если взять за основу приведенную выше инструкцию, то она будет изменена только в четвертом абзаце. Плоской отверткой вдавливаем ножи в разъем (8 штук).


Затем зажимаем пластиковый язычок, фиксирующий трос. Рекомендуем подготовить для этого процесса несколько коннекторов, как показывает практика, без опыта разрыва коннектора в процессе «варварского» сжатия элементарно.

4-жильная витая пара: правила обжима + схема

Для гигабитной сети используется витая пара из 8 ядер, если планируется 100 Мбит LAN, то будет достаточно 4-го ядра.В разъеме в таких случаях используются контакты «1», «2», «3», «6». Ниже показаны три возможных варианта распиновки для 4-проводной витой пары.


Обжим и резка производятся по тому же принципу, что и для 4-парного кабеля.

Опрессовка прямая и поперечная

А теперь перейдем к вариантам опрессовки. Они бывают двух типов:

  1. Прямая, то есть оба конца витой пары обжаты по одному стандарту.
  2. Cross, в данном случае один конец опрессован по стандарту T568A, другой — T568B.

Рис. 12. Прямое (A) и перекрестное (B) подключение

Эта особенность связана со схемой подключения. Собственно, есть три варианта:

  1. Маршрутизатор-маршрутизатор. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
  2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Маршрутизатор-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте взглянем на перечисленные электрические схемы.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и перекрестная схема подключения, так как роутер умеет распознавать ее тип. Но, считается правильным придерживаться выбранного стандарта для конкретной локальной сети.

Обжим витой пары по компьютерно-вычислительной схеме

Совершенно иная ситуация возникает при подключении ПК друг к другу.В этом случае может работать только схема кроссовера — кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Обычно этот тип подключения выполняется просто. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но, тем не менее, соблюдение этого условия считается «хорошей практикой».

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда своими руками с помощью необходимых инструментов обжать витую пару по той или иной схеме подключения.Главное придерживаться основных правил, не лишним будет их повторить еще раз:

  1. Опрессовка должна выполняться в соответствии с цветовым решением.
  2. Важно соблюдать правила резки кабеля. Напомним, что провода должны упираться в стопор каналов. Зажим должен фиксировать кабель без снятия изоляции (см. Рис. 8).
  3. Процедура опрессовки допускает прямой и обратный методы, но недопустимо соединение четырехжильной и двухжильной схемы подключения.
  4. Хотя Smart Hub допускает комбинацию прямого и перекрестного подключения, рекомендуется придерживаться одного типа стандартов.
  5. Проверка кабеля тестером позволяет быстро обнаружить проблему.
  6. Качественный инструмент гарантирует стабильный результат. Также можно приобрести китайские щипцы, но в этом случае качество обжима и срок службы инструмента будут на совести производителя.

Читать статьи в теме на сайте:

С развитием технологий все чаще для подключения компьютерной сети используется медный кабель с 8-ю жилыми UTP категории 5.Можно купить по счетчику.

Но для того, чтобы он подключился к розетке компьютера, необходимо приобрести и установить на проводах с обоих концов кабеля специальные разъемы типа 8P8C, которые нужно уметь правильно обжимать. Поэтому пользователи хотят узнать, как сделать обжим витой пары 8 жил самостоятельно.

В контакте с

Обжим витой пары интернет-кабеля

Для обжима интернет-кабеля вам понадобится:

  • кабель необходимой длины;
  • Разъем
  • rJ 45 в количестве 2 шт., Желательно иметь запасной;
  • Клещи для опрессовки.

Кабель

Четырехжильный кабель был заменен восьмижильным кабелем, способным передавать информацию со скоростью до 1 Гбит / с.

Витая пара — это одножильный по цвету восьмижильный медный кабель, жилы которого скручены попарно, что значительно снижает различные помехи. Благодаря такой структуре он надежно передает информацию через Интернет или LAN (лояльную сеть), которая представляет собой систему связи, позволяющую одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Разъем

Разъем RJ 45 предназначен для опрессовки витой пары на 8 жил , поэтому он также имеет 8 контактов. Соответственно, все современные компьютеры оснащены однотипными разъемами RJ 45. Вот эти устройства:

Первые используются для того же кабеля FTP или STP, который используется для заземления сетевого оборудования, чтобы защитить его от повреждения статическим электричеством, например, во время грозы. Для кабеля UTP используются неэкранированные разъемы, они используются гораздо чаще.

Клещи для опрессовки

Клещи для опрессовки (обжимные клещи) — это инструмент, используемый для снятия изоляции, обрезки и обжима жил кабеля. Мастера всегда ими пользуются. Такой кримпер желательно приобрести. Если его нет, воспользуйтесь ножницами, но это обеспечит эффективность изготовленного шнура.

— это крепление жил шнура в пазах коннектора, которое может быть как со вставкой, так и без нее. В устройстве со вставкой будет очень сложно обжать сплошные медные жилы, потому что он предназначен только для мягких многожильных проводов.

Конструкция разъема очень проста, в нем 8 каналов для обжима и крепления каждой медной жилы, над ними металлические контакты, которые имеют специальные выступы для более надежного контакта.

Чтобы правильно определить нумерацию , необходимо расположить разъем защелкой к себе так, чтобы контакты располагались сверху. Это означает, что контакт №1 будет справа, а №8 — слева. Эту нумерацию необходимо помнить при выполнении опрессовки.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от области применения, два метода обжима проводов, а именно:

  • прямой — когда жилы с двух концов кабеля собираются в одинаковой последовательности, так они обжимаются;
  • cross (крестик), при котором провода в разъемах расположены не симметрично, так как некоторые из них перекрещиваются.

Методы обжима

Существует две общепринятые основные схемы опрессовки кабеля: 568А и 568В. Важно помнить! Прокладку проводов нужно начинать с первого и заканчивать восьмым контактом.

Прямой опрессовка витой пары 8 жил выполненная по схеме 568А или 568Б. Это значит, что обжим будет одинаковым, симметричным на обоих концах кабеля. Тип A используется в Европе и США, мы используем тип B. Разница между ними только в расположении красного и зеленого проводов. Метод прямого обжима используется для соединения компьютеров и сетевых устройств.

Схемы правильной опрессовки крестовым методом выполняются в двух вариантах, которые мы и рассмотрим.

Стандартный, 100 Мбит / с, перекрестный обжим .

Стандартный перекрестный обжим для высокоскоростной сети 1 Гбит / с .

Метод перекрестного обжима используется для изготовления кабелей, соединяющих компьютеры друг с другом. Тип обжима Gigabit Crossover, обеспечивает перекрещивание всех 8 ядер.

Разъем RJ 45 обжимной

Конец кабеля берется в руку, щипцами для опрессовки или ножом, отступив от края 3 см, срезает внешнюю изоляцию по кругу.При этом будьте осторожны, чтобы не повредить покрытие проводов. Осталось расстегнуть и аккуратно выровнять все прожилки.

Выбирается схема обжима и соответственно к ней распределяются жилы в желаемом порядке. Теперь нужно их ровно обрезать, оставив от края примерно 1,2 см, то есть по длине коннектора, потому что они должны полностью в него поместиться.

Если после обрезки цветные прожилки выступят за пределы , соединение будет хрупким и может быстро сломаться.Поэтому дополнительная примерка не помешает. Концы проводов обрезают перпендикулярно оси кабеля, вставляя их в пазы разъема до упора, где специальные выступающие бугорки должны плотно зажимать обмотку каждой жилы, чтобы она не двигалась и имела хороший контакт.

Внимательно проверьте все ли 8 проводов плотно вставлены в разъем, можно обжать. Для этого в клещах есть специальный разъем с маркировкой «8Р», в который вставляется разъем с проводами.Запутать невозможно, потому что в нем всего одна позиция. Хорошо зажимаем разъем, до появления щелчка, теперь все готово. Точно такие же действия повторяются со вторым кабельным устройством, после чего оно готово к использованию.

Проверка работы. Для этого потяните за первый, затем за второй разъем, если они надежно закреплены, они никогда не отвалятся. Вы также можете проверить их с помощью кабельного тестера. Зеленые огни на двух модулях указывают на хорошее соединение. Индикатор не загорелся, возможно жил плохо сжат , а красный свет говорит о неправильном подключении или коротком замыкании.

При проверке шнура мультиметром он выставлен в режиме набора номера, то провода подключены контактами по цвету, звук есть, то все нормально, его нет, причина в контактах, возможно у вас просто нужно их прижать.

Желательно использовать специальные колпачки, которые надеваются на разъемы и предохраняют жилы от перегиба и обрыва.

В этой статье мы рассмотрели весь процесс обжима, начиная с зачистки проводов. В этой статье мы подробнее рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима.Порядок размещения проводников внутри разъема вызывает больше всего вопросов и затруднений у неопытных пользователей. Поэтому стоит изучить эту тему еще раз.

Как известно, существует четыре схемы обжима витой пары. Два обжима для прямого кабеля и два для кроссовера. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобится максимум две, а скорее всего одна схема обжима.

Прямой кабель, вариант №1. Самая распространенная схема обжима прямого кабеля. Стандарт TIA / EIA-568B.

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. бело-голубой
  6. зеленый
  7. Бело-коричневый
  8. коричневый

Прямой кабель № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA / EIA-568A.

При использовании этой схемы обжима витой пары цвета идут в следующей последовательности:

  • Бело-зеленый
  • зеленый
  • Бело-оранжевый
  • Синий
  • бело-голубой
  • Оранжевый
  • Бело-коричневый
  • коричневый

Следует отметить два очень важных момента, которые могут быть не очевидны неопытному глазу.

  1. Так как это прямой кабель, порядок жил на обеих сторонах кабеля одинаков. Если с одной стороны первый контакт разъема соединяется с зеленым проводом, то с другой стороны кабеля первый контакт также подключается к зеленому проводнику. Никаких изменений не требуется.
  2. При размещении проводов разъем защелкивается.

Вариант перекрестного кабеля №1. Для сетей 100 Мбит / с.

Если вам нужен перекрестный кабель на 100 Мбит / с, вам необходимо обжать одну сторону кабеля в соответствии со стандартом TIA / EIA-568B, а другую — в соответствии со стандартом TIA / EIA-568A.Образно говоря, кроссовый кабель для сетей 100 Мбит / с — это нечто среднее между первым и вторым методом обжима прямого кабеля.

При использовании этой схемы обжима витой пары на одном конце кабеля цвета идут в следующей последовательности:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. бело-голубой
  6. зеленый
  7. Бело-коричневый
  8. коричневый

А на другом конце кабеля используется следующая последовательность цветов:

  • Бело-зеленый
  • зеленый
  • Бело-оранжевый
  • Синий
  • бело-голубой
  • Оранжевый
  • Бело-коричневый
  • коричневый

Вариант перекрестного кабеля №2.Для сетей 1000 Мбит / с.

Для сетей 1000 Мбит / с используется другая схема обжима витой пары в перекрестный кабель. В этом случае одна сторона кабеля обжимается по стандарту TIA / EIA-568B, то есть так:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. бело-голубой
  6. зеленый
  7. Бело-коричневый
  8. коричневый

На другой стороне кабеля используется новая последовательность цветов, а именно:

  • Бело-зеленый
  • зеленый
  • Бело-оранжевый
  • Бело-коричневый
  • коричневый
  • Оранжевый
  • Синий
  • бело-голубой

Выводы.На первый взгляд схемы обжима витой пары — это темный лес, который вам никогда не понять. Но, как видно из этой статьи, все намного проще.

Существует два стандарта обжатия прямого кабеля, а схема обжима перекрестным соединением — это использование этих двух схем одновременно на разных концах кабеля. Для сетей 1000 Мбит / с обжим кроссовера немного сложнее, но, вероятно, он вам никогда не понадобится. Потому что даже кроссовые кабели на 100 Мбит / с практически не используются.

Теперь все современное сетевое оборудование способно автоматически определять схему опрессовки кабеля и адаптироваться к ней. Таким образом, кроссовый кабель потерял актуальность и в настоящее время практически не используется. Поэтому, если вы не знаете, какую схему обжима витой пары выбрать, то воспользуйтесь первой (TIA / EIA-568B) и не сомневайтесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
