Гильзы для опрессовки проводов: типы и размеры

Содержание:
  1. Что такое опрессовка проводов
  2. Порядок выполнения опрессовки проводов
  3. Типы гильз для опрессовки
  4. Выбор нужных гильз для опрессовки

При монтаже электрических сетей большое значение имеет быстрота и надежность соединения кабелей и проводов. Этот вопрос особенно актуален, поскольку в каждой электрической схеме присутствует немало таких точек. Существует множество способов соединений, среди которых наиболее популярны сварка или пайка, а также скрутки или клеммные колодки. Все эти методы достаточно эффективны, со своими плюсами и минусами.

Для получения по-настоящему качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.


Что такое опрессовка проводов

В чем же заключается суть и основные преимущества опрессовки?

Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

  • Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
  • Четырехгубочные. Предназначены для работы только с гильзами.
  • Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.


Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

  • Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
  • Сам провод отмечается на нужную длину и частично оголяется по длине гильзы. Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен. Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
  • Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
  • Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.


Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

  • ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
  • ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием.  Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.


Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

  • Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
  • Допустимый люфт должен быть минимальным.
  • Алюминиевая гильза точно соответствует сечению провода.
  • Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

Гильзы для опрессовки проводов — виды, инструмент, ошибки

Использовать гильзы для опрессовки проводов необходимо, если бесперебойная подача электроэнергии и продолжительная безопасная работа электроприборов действительно имеют значение. Нежелание или невозможность опрессовки таким способом неизменно приведет к преждевременному выходу из строя приборов, в первую очередь, из-за деформации соединений под действием нагрузки.

Процесс опрессовки гильзами

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Гильзы для соединения кабелей и проводовГильзы для соединения кабелей и проводов

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

  1. Нужно соединить провода в участках с высоким уровнем нагрузки.
  2. Если в соединении нуждаются провода с крупным сечением.
  3. Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

  1. Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
  2. Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
  3. Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Опрессовка соединительных гильзОпрессовка соединительных гильз

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

к содержанию ↑

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

  • медные;
  • луженые;
  • комбинированные универсальные;
  • изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы для соединения проводовЛуженые гильзы для соединения проводов

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные трубки (ГАМ) необходимы для опрессовки проводов смешанного типа. В центральной части соединения конструкции трубки из алюминия и меди находится ограничитель. Он позволяет вводить провода с обеих сторон максимально ровно и деликатно.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Комбинированные трубки для опрессовки проводовКомбинированные трубки для опрессовки проводов

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

к содержанию ↑

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

к содержанию ↑

Принцип опрессовки проводов

Выполнять опрессовку проводов с помощью гильз можно в нескольких вариантах. Выделить самый лучший из них не получится, так как сравнение здесь неуместно. Выбор метода опрессовки напрямую зависит от условий для проведения электромонтажных работ, показателей сечений и прочих важных моментов. Рассмотрим особенности основного метода опрессовки с помощью гильз.

Начинают работы с введения зачищенных до этого концов проводов в полость гильзы. Следующим шагом становится обжим — сдавливание при использовании специального инструмента. Металлическая поверхность жил и гильзы сжимается, в результате чего образуется надежное сцепление деталей. Соединять нужно в нескольких точках с последующей изоляцией мест соединения. Исключение — работа с изолированными гильзами под опрессовку, не требующими дополнительной изоляции.

Подготовка проводов к опрессовкеПодготовка проводов к опрессовке

Выбирая такой способ соединения проводов, нужно помнить о неразъемности контакта в будущем. Учитывая это, работы нужно будет проводить аккуратно и расчётливо.

к содержанию ↑

Инструменты для опрессовки

Правильный опрессовочный инструмент для проведения работ такого типа — пресс-клещи. Выбирать лучше изделия с наибольшим комплектом матриц — фигурных элементов для сжатия гильзы под давлением. Различают несколько вариантов инструмента:

  • для удаления изоляции с жил;
  • для опрессовки гильз.

Первый вариант пока оставим, рассмотрим второй тип инструмента — для обжатия трубок. Конструкция его отличается наличием нескольких гнезд трапециевидной или квадратной формы. Форма гнезда определяет в дальнейшем форму гильзы после обжима. Пресс-клещи незаменимы для качественного монтажа многожильного провода. Чтобы опрессовка получилась удачной, нужно подбирать инструмент соответствующего диаметра.

Пресс-клещи для опрессовки проводовПресс-клещи для опрессовки проводов

Пассатижи для зажима также подойдут, хотя выполнять работы с их помощью не так удобно, как специальными пресс-клещами. Недостаток обжима плоскогубцами заключается в деформации проводника и минимальном контроле силы зажима. В результате чего часто не удается избежать уменьшения сечения жилы.

к содержанию ↑

Главные ошибки в процессе обжима жил

Самостоятельный монтаж гильз на провода даже при многократных операциях может стать неудачным из-за совершаемых ошибок. Самые частые из них ниже:

  1. Разрезание соединительных трубок. В процессе опрессовки может показаться, что длина гильзы слишком большая и что разрезание не испортит результата. Желая получить из двух гильзы четыре и даже шесть, неопытные мастера не замечают, как ухудшают результат. Уменьшение длины участка для крепления жил приводит к снижению прочности контакта.
  2. Выбор трубки неподходящего диаметра. Слишком большая гильза осложнит процесс электромонтажа и будет уместна только в случаях работы с медными жилами, которые можно согнуть на конце и завести в таком виде в отверстие. Алюминиевые провода сгибать нельзя, они просто сломаются. Слишком узкая гильза может навести на мысль обточить провода для прохода в полость. Делать это крайне не рекомендуется, так как именно такие манипуляции в результате уменьшения сечения на участке могут вызывать впоследствии воспламенение.

Любые непредусмотренные манипуляции с гильзами в процессе опрессовки нарушат целостность и надежность контакта — это нужно помнить.

к содержанию ↑

Рекомендации по проведению опрессовки

Если возникают сложности при подборе идеально подходящей под провода гильзы по размерам, лучше остановить выбор на трубке, немного большей нужного. Пустоту в этом случае можно заполнить нарезкой оголенного провода с немного меньшей длиной, чем у гильзы. Уплотнение таким способом повысит качество опрессовки.

Удлинение провода с помощью опрессовки должно подразумевать расположение стыка соединения точно по центру трубки.

При изолировании места стыка соединительная лента должна выходить за срезы гильзы не менее чем на 10 мм. Если между собой соединяются многожильные провода либо необходимо сращивание разного их числа по обеим сторонам, то правильным решением станут соединительные гильзы изолированного типа.

Гильзы для проводов изолированного типаГильзы для проводов изолированного типа

В заключение отметим, что опрессовка как процесс не представляет собой ничего сложного, если действовать последовательно, использовать специальный инструмент и подходящие гильзы. Так или иначе, но нужно помнить о том, что речь идет о неразъёмном соединении, поэтому потребуется схема электропроводки. Имея под рукой план, можно будет избежать ошибок во время проведения работ.

Гильзы для опрессовки проводов — виды, инструмент, ошибки

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов. Обзор набора для соединения проводов

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного кабеля, сегодня у меня продолжение обзора на ту же тематику.
В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного кабеля, цена $8.03 — ссылка
Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

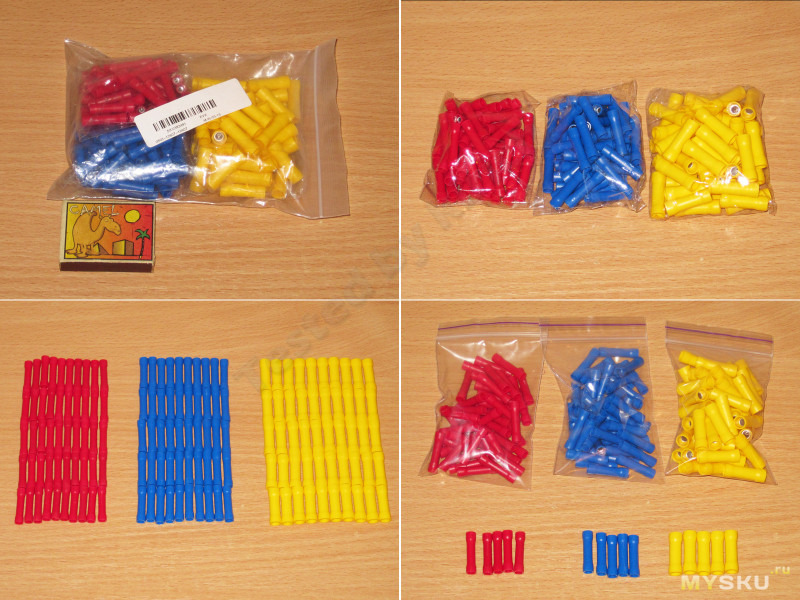

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину.

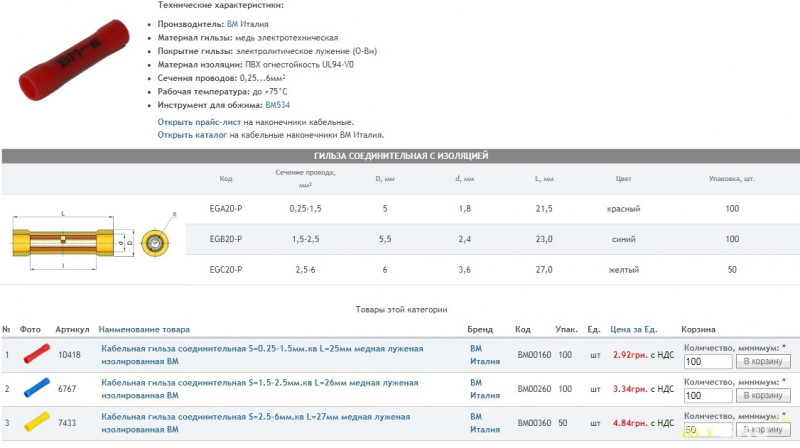

Например выше я показывал итальянские, там размеры были 21.5-23-27мм.
На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

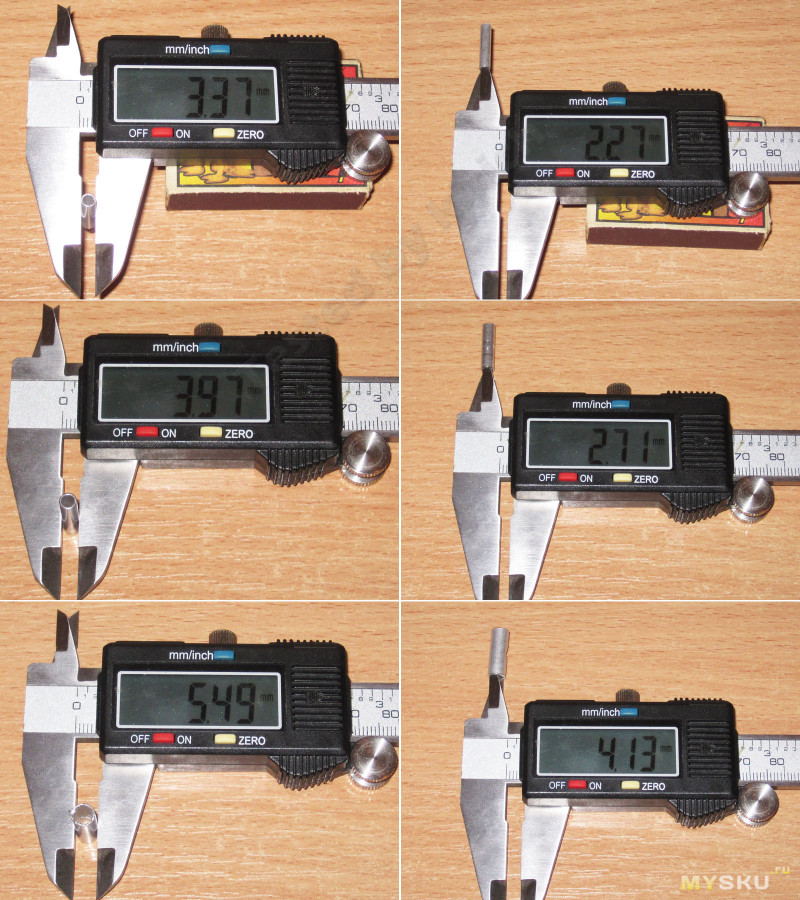

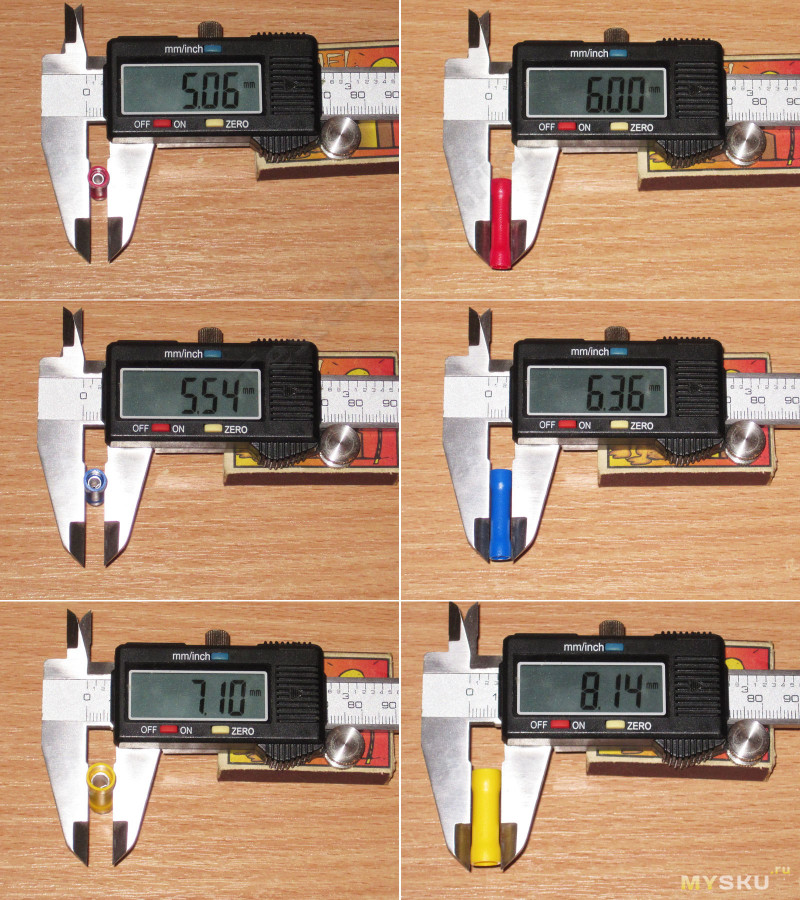

Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

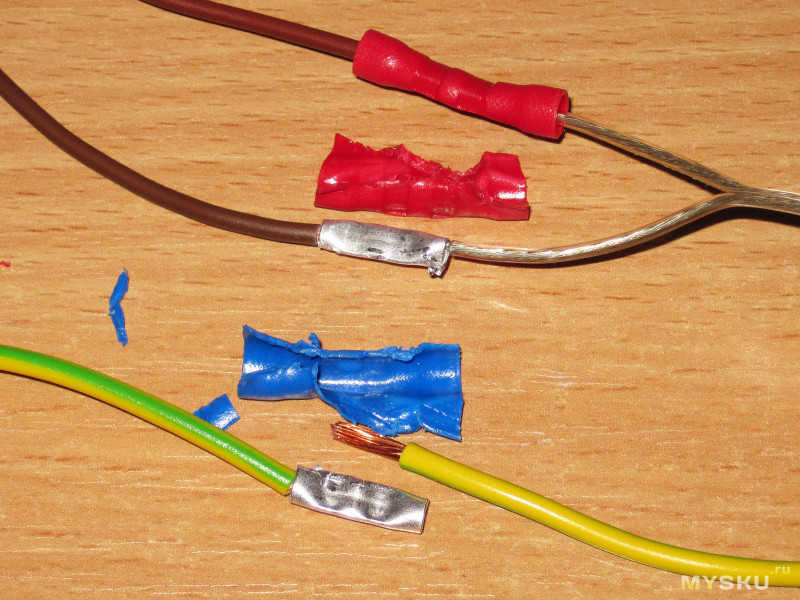

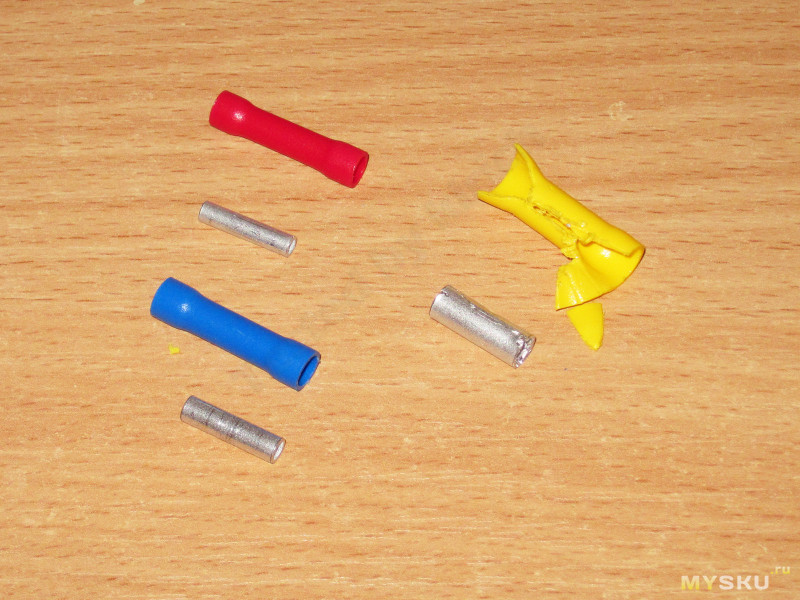

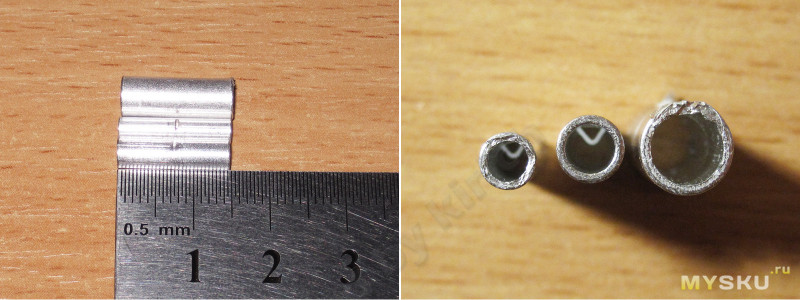

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось "грызть", так как выдавить металлическую часть не вышло.

Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части.
У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.

А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь.
1. На срезе белый как алюминий.
2. Мягкий
3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что:
Красный — 0.5-1.0мм.кв
Синий — 1.5-2.5мм.кв
Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку —
Красный — 0.25-1.5мм.кв
Синий — 1.0-2.5мм.кв
Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

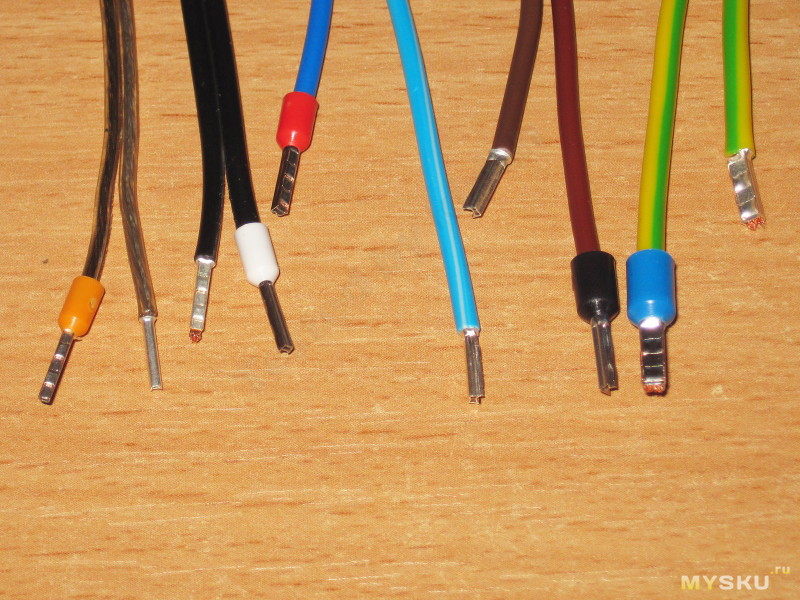

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить.
Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как —
красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

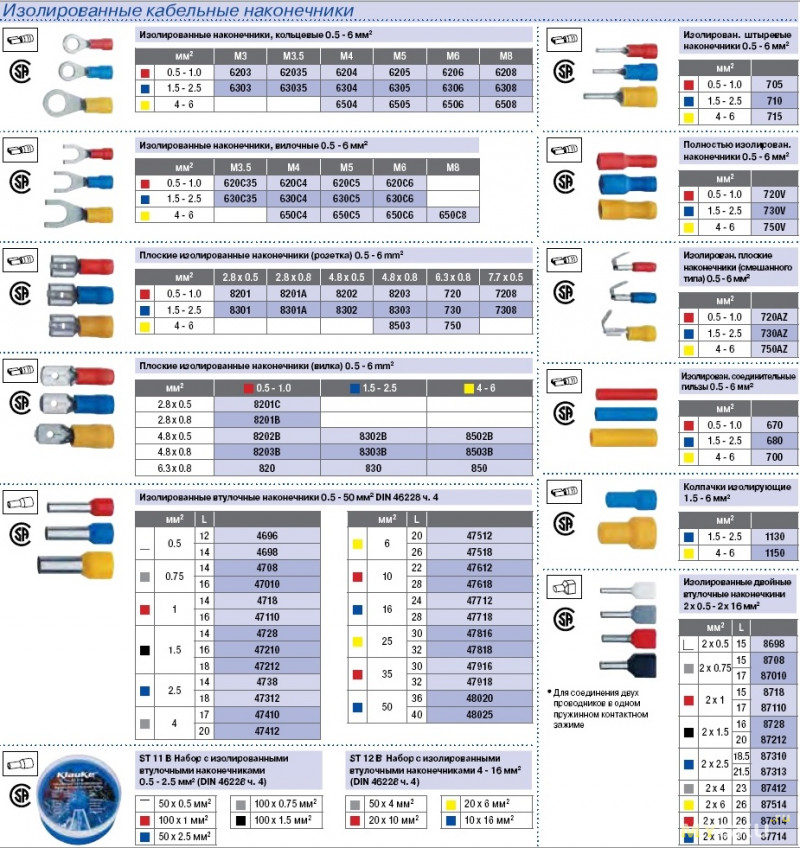

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту.
1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера.
3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод.
4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца.
5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез.
6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента:
0.5 и 1.0 мм.кв жмет отлично
2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось.
4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

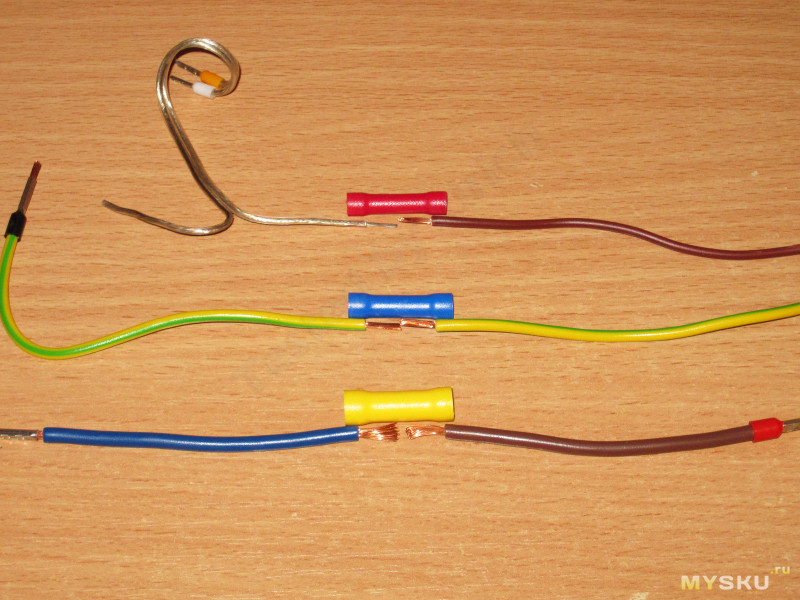

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

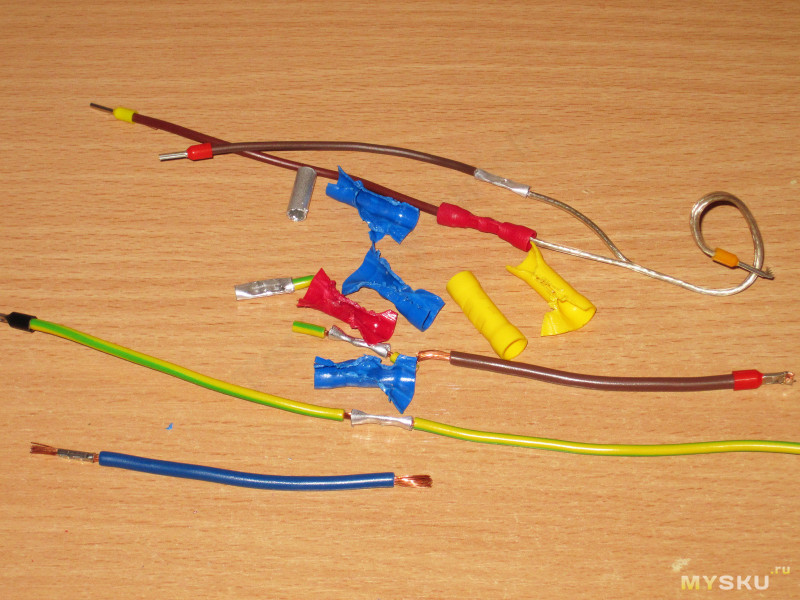

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная.
Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся.
Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима.
А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть "юбка" изоляции гильзы чтобы провод не болтался. Информация взята отсюда.

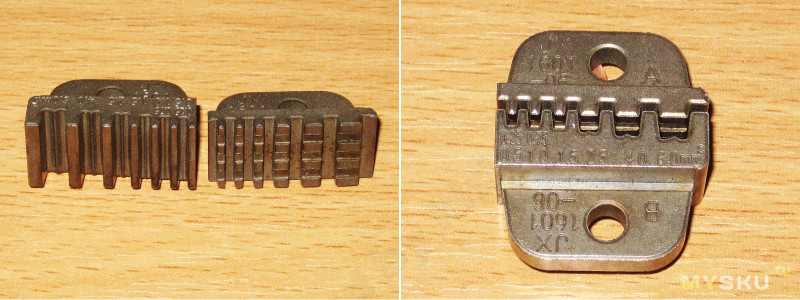

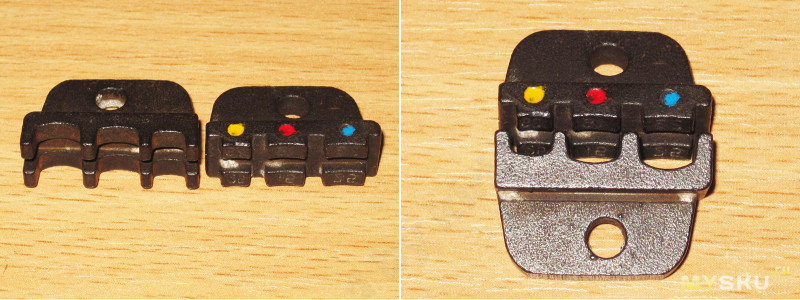

Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара.

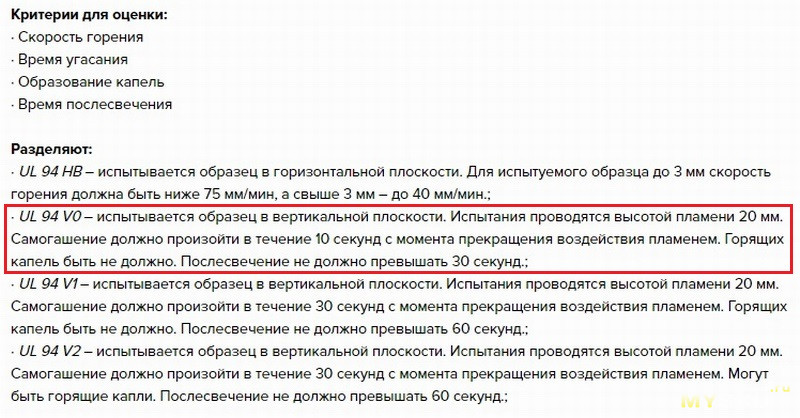

Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

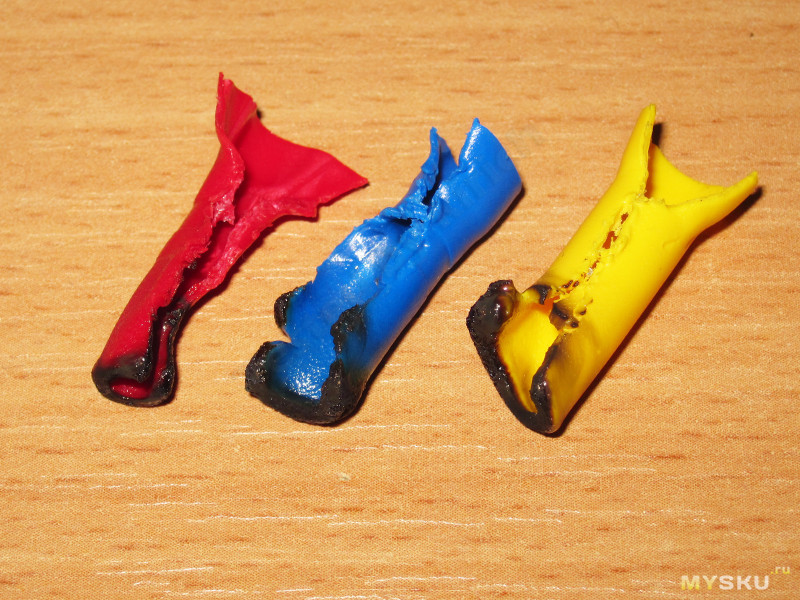

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что:
1. Скорость горения — почти не горит.
2. Время угасания — около одной секунды, норма до 10 секунд
3. Образование капель — нет
4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это "но" перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет.
Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников.

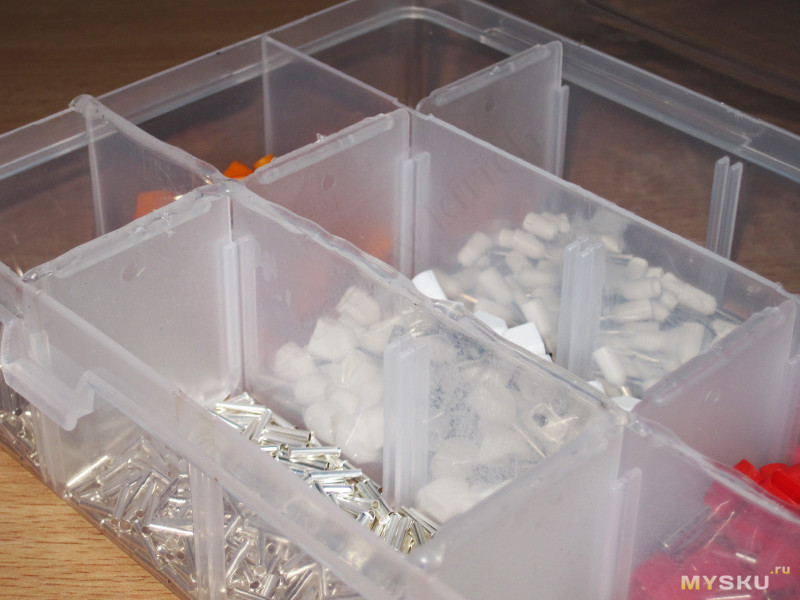

Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора —
Производитель: Excellway®
Модель: CT02
Материал: PVC + чистая медь
Type: 15 Value
Количество: 2360шт
Box Size: 205x105x30mm

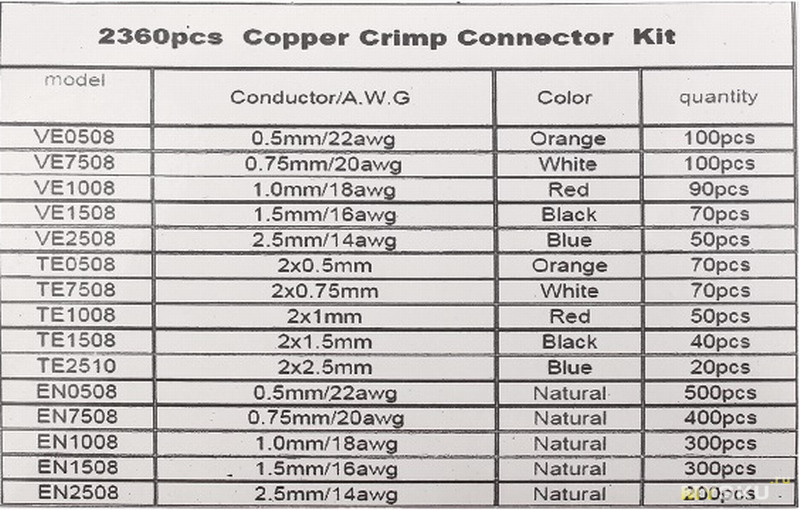

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать.
Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось.
А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют.
Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов.
1. Неизолированные
2. Изолированные тех же размеров
3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее "бонусом" в довесок к предыдущему набору.


Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм.. Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.

Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.

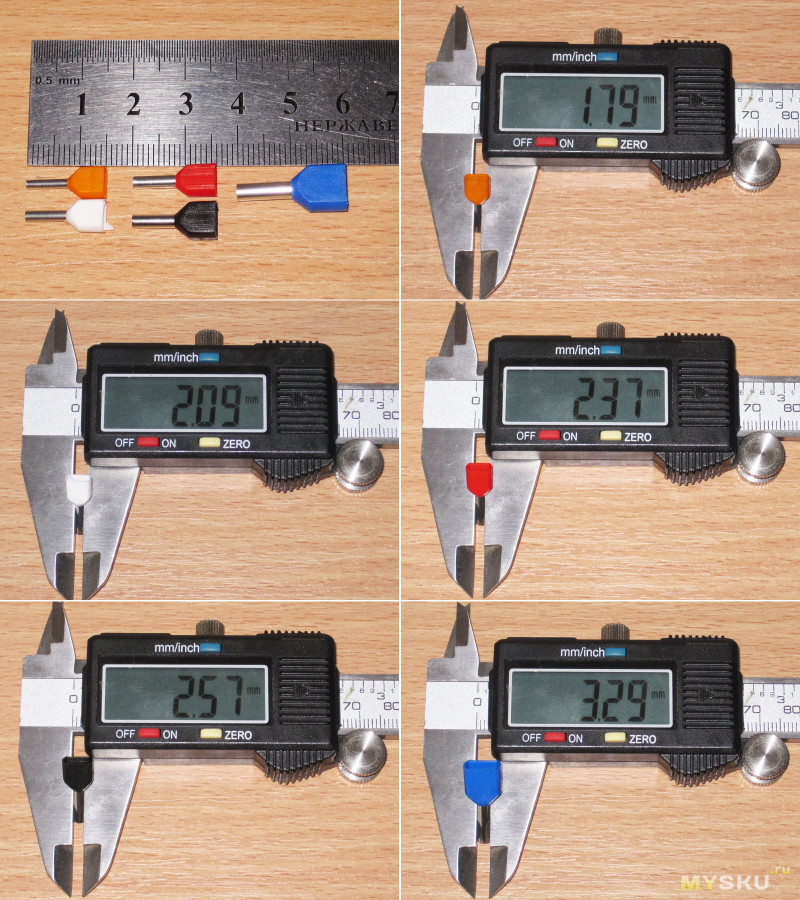

Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше.
Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие "хвостики".

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги.
Сначала набор гильз.
Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом.
Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

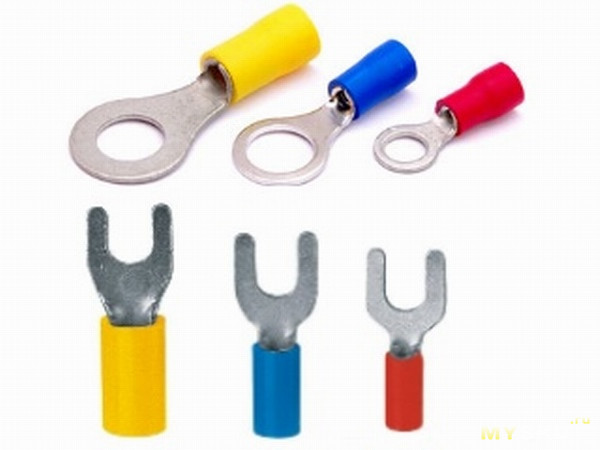

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей
а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, синий, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре.
б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать 🙂
в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки.
г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

Гильзы для опрессовки проводов и инструмент для обжима

Электрические провода соединяют разными способами. Это может быть сварка, клеммники, пайка и др. Раньше все соединения выполняли традиционной скруткой. Сейчас существует быстрый и надежный способ, предусматривающий использование гильз для опрессовки проводов, сжимаемых специальным инструментом. Обжатый внутри трубки кабель приобретает надежный электрический контакт за счет деформации металлических стенок соединительного изделия. Неразъемное соединение просто делать на высоте и в других неудобных условиях.

Гильзы для опрессовки проводов

Существующие разновидности гильз

Внешний вид гильзы для проводов напоминает обыкновенную металлическую трубку определенного размера. Однако это не значит, что одним и тем же соединителем можно обжать любые провода. Каждая гильза различается не только своими размерами, но и материалом, из которого она изготовлена. Настало время ближе познакомиться с разновидностями соединительных изделий.

Медные соединители

Любая гильза имеет свою аббревиатуру. Медные изделия предназначены для наращивания провода из аналогичного металла. Существует две разновидности медных трубок:

  • Буквенное обозначение «ГМ» указывает, что гильза медная. На первый взгляд изделие напоминает отрезок обычной медной трубки определенного диаметра. Соединитель имеет традиционный оранжево-красный цвет меди.
  • Существуют изделия белого цвета для соединения проводов, обозначенные буквами «ГМЛ». Это те же самые медные трубки, только покрыты оловом методом лужения. Меди свойственно окисление, а оловянное покрытие защищает изделие от коррозии. Обжатый медный кабель и стенки луженой гильзы не вступают друг с другом в реакцию, что исключает их окисление.

Иногда встречается распространенная ошибка, когда алюминиевые провода обжимают ГМЛ. Неквалифицированные мастера считают, что если гильза луженая, значит, медь с алюминием контактировать не будут. Это грубейшая ошибка. Дело в том, что при сжатии стенки гильзы деформируются. Естественно, оловянное покрытие тоже нарушается. По истечении некоторого времени через микротрещины олова начнет проявляться коррозия, за которой последует исчезновение контакта.

Алюминиевые соединители

Соединительные гильзы из алюминия по конструкции идентичны медным аналогам. Та же металлическая трубка, только изготовлена из другого материала. Изделие обозначается буквами «ГА» и предназначено для наращивания алюминиевых проводов.

Комбинированные соединители

Нередко встречаются ситуации, когда требуется соединить два провода из разнородных металлов. Для этого существует специальная гильза, один край у которой изготовлен из алюминия, а другой из меди. Такое комбинированное изделие имеет буквенное обозначение «ГАМ». Расшифровка гласит, что гильза изготовлена из алюминия и меди. Еще ее называют алюмомедная.

Гильза алюмомедная

Использование ГАМ удобно при соединении старой алюминиевой проводки с новыми медными жилами. Два конца провода из разнородных металлов вставляют стык встык внутрь трубки в соответствующие гнезда, после чего выполняют опрессовку.

Изолированные соединители

В местах, где к электропроводке существует доступ людей, все голые контакты необходимо изолировать. Для удобства опрессовки существует специальная гильза, покрытая ПВХ защитным слоем. Такое изделие обозначено буквами «ГСИ». В расшифровке – это гильза соединительная изолированная. Изделие предназначено для опрессовки многожильного медного провода.

Изолированные соединители

Размеры и конструкция гильз

Все типы гильз имеют свои стандартные размеры и используются с соответствующим сечением провода. Для наглядности можно рассмотреть таблицу, где указаны характеристики ГМЛ.

Таблица характеристик ГМЛ

Что касается конструкции трубок, то они могут иметь внутри перегородку. Она помогает соединять провода стык встык. Перегородка располагается посередине трубки и служит ограничителем для провода. Вставленный кабель войдет с обеих сторон только на определенную глубину.

Сквозные гильзы представлены обычной трубкой, без каких-либо перемычек или других технических преград.

Инструмент для опрессовки

Для сжатия гильз существует специальный инструмент. Он позволяет сжимать соединители по всей длине. В быту трубки сечением больше 120 мм2 не используют, а все меньшие размеры опрессовывают клещами для обжима соединительных гильз вручную. Сжатие гильз большого диаметра возможно только на производстве специальным гидравлическим инструментом.

Для подобных работ лучше выбирать пресс-клещи, имеющие регулируемые пуансоны и набор матриц разного размера. Таким инструментом проще выполнять опрессовку трубок разного сечения. За собой не нужно тащить кучу тяжелого инструмента, достаточно на одних клещах провернуть винт пуансона или подобрать подходящую матрицу.

Опрессовка клещами считается самым надежным соединением кабеля. Соединение, конечно, получается неразборным и при надобности его придется разрезать. Однако таким методом можно соединить любые разнородные провода.

Пресс-клещи для опрессовки гильз

Методы опрессовки

Принцип выполнения опрессовки несложен, достаточно вставить оголенные жилы внутрь трубки, после чего сжать ее с помощью пресс-клещей. Особенность меди и алюминия заключается в образовании окислительной пленки. Это своего рода налет поверх металла, ухудшающий контакт. Избежать этого поможет обработка до опрессовки специальной смазкой внутренней части гильзы и концов соединяемых проводов.

Существует два метода опрессовки:

  • Сплошное обжатие выполняется с помощью тех же клещей, только используются фигурные матрицы. Сначала выполняют обжатие концов кабеля, чтобы придать им круглую форму. Затем их вставляют в гильзу, после чего происходит ее обжатие по всей длине. Готовый контакт проверяют штангенциркулем, чтобы узнать габариты получившегося сечения.
  • При местном вдавливании сжимается не вся гильза, а только отдельные ее участки. На поверхности отчетливо будут виднеться ямки. Качество контакта зависит от их глубины, что аналогично измеряют штангенциркулем.

Опрессованную голую гильзу изолируют диэлектрической липкой лентой. Как вариант, на нее можно надеть термоусадочную трубку.

Готовое соединение опрессовкой

Опрессовка изолированных трубок ГСИ происходит тем же методом. Гильзу подбирают по соответствию сечения провода. С его концов зачищают изоляцию, обрабатывают смазкой, после чего вставляют внутрь трубки. ПВХ покрытие гильз выполнено разными цветами. Это сделано для удобства выбора подходящего сечения матрицы на инструменте. Например, электромонтер берет втулку желтого цвета и чтобы ее сжать, вставляет в матрицу клещей, помеченную таким же цветом. Сжатие происходит поверх изолированного слоя гильзы, после чего получается надежный контакт, не требующий сверху дополнительной изоляции.

Часто допускаемые ошибки при опрессовке

Неправильно сделанная опрессовка грозит нагреванием контакта с последующим его перегоранием. Давайте рассмотрим самые распространенные ошибки, которые человек может допустить по незнанию точного технологического процесса.

Экономия не всегда идет на пользу

Все соединительные трубки идут стандартной длины. Их размеры обусловлены, исходя из натяжений металла, происходящих при сжатии клещами стенок. Домашние умельцы часто пытаются сэкономить на материале под предлогом, зачем такая длинная трубка, если ее хватит и половины. Далее, берут ножовку по металлу и распиливают гильзу пополам.

Во-первых, это глупо, так как изделие стоит копейки и большой экономии здесь не получится. Во-вторых, такие действия ухудшают контакт, что сопровождается увеличением показателя переходного сопротивления. При сжатии вдоль укороченной трубки могут образоваться продольные трещины. К тому же на короткой гильзе уменьшается количество сжатий, образования тех самых канавок. Это уже влияет на прочность соединения и, естественно, образуется плохой контакт.

Гильза большего диаметра, чем сечение провода

Встречаются ситуации, когда под рукой нет соединительной трубки соответствующего сечения. Если сжать гильзу большего диаметра, чем сам провод, внутри образуется много пустот, куда со временем переместятся жилы. Надежность контакта будет ослаблена, что повлечет нагревание соединения.

Избежать этой проблемы можно добавлением внутрь гильзы со вставленным проводом кусочков жил из аналогичного металла. Когда они заполнят все пустоты, и провод будет плотно располагаться внутри трубки, после чего можно выполнять обжим.

Гильзы меньшего диаметра, чем сечение провода

Когда под рукой оказывается трубка меньшего диаметра, чем сечение провода, выйти из этой ситуации будет сложнее. Иногда, чтобы уменьшить сечение провода, на его конце откусывают несколько жил. Этого делать нельзя, так как с уменьшением сечения возрастает сопротивление, да и надежность контакта ослабляется.

Выходом из ситуации может послужить вставка нескольких жил с другой стороны гильзы. Если технически это сделать нельзя, тогда придется разделить соединяемый узел на несколько линий. Допустим, 6 проводов не помещаются внутри трубки. Берут 2 гильзы и прессуют в каждой по 3 жилы. Далее, для разветвления каждой линии используют отдельные трубки.

Непредназначенный для опрессовки инструмент

Плохое качество соединения может получиться при неправильном выборе матрицы пресс-клещей. Перед началом работы необходимо проверить соответствие сечения, указываемое на инструменте и гильзах цифрами или цветной маркировкой.

Самый плохой контакт получается при использовании вместо пресс-клещей пассатижей и других подобных инструментов. Применение молотка с зубилом, вообще, недопустимо. Пресс-клещи рассчитаны на определенную силу сжатия, чего нельзя получить от пассатижей и тем более от ударов молотком. Примитивный инструмент может недожать трубку или пережать. В первом случае контакт будет греться, а во втором – существует вероятность деформации самих жил прессуемого провода.

Вот в принципе и все секреты, как происходит обжим гильз ручным инструментом. Сложного здесь ничего нет, просто надо соблюдать технологический процесс, и надежность электропроводки будет обеспечена.

гильзы и инструмент для соединения

Сегодня электроэнергия поступает к людям по проводам. Не придуман еще способ делать это «по воздуху». Это и объясняет такую широкую их популярность. Случается так, что в некоторых местах прокладки происходит сильная вибрация и качество сигнала, как и сам сигнал, находятся под угрозой. Чтобы это предотвратить, когда длина кабелей недостаточна для сварки или пайки, используют опрессовку проводов. В этой статье читатель познакомится с тем, что такое опрессовка проводов и какие гильзы для соединения проводов опрессовкой используют чаще всего.

Что это такое

Опрессовкой называют такой способ соединения проводников, который использует для этого специальные проводниковые гильзы. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.

Пример отпрессованных проводов

Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.

Важно! После проведения этой процедуры место, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.

Кримпер с изоляционными ручками

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. И тех, и других немало и решать, выполнять контакт этим методом — решать исключительно мастеру. Следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

  • Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
  • Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
  • Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
  • Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

  • Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
  • Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
  • Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
  • Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.

Различные гильзы для обжима

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется тогда, когда нельзя применить любой другой. Например, чтобы произвести сварку, необходимым условием будет наличие электричества, протекающего по жилам кабеля. По другому сварочный аппарат не подключишь.

Различные способы соединения

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы также неуместно и неудобно. Также, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

  • Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
  • Требуется коммутация проводников, состоящих из большого количества жилок;
  • Соединить нужно провода достаточно большого сечения жил.

Гидравлический кримпер

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Как правильно делать опрессовку проводов и кабелей

Перед тем, как преступить к обжатию, необходимо прочитать и запомнить инструкцию по выполнению всех работ с соблюдением техники безопасности:

  1. Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
  2. Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
  3. При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
  4. Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
  5. Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Обжатый провод

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

  • Металл гильзы обязательно должен быть такой же, как металл проводников;
  • Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
  • Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
  • Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.

Кримпер универсальный Зубр с матрицей

Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов.

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного провода, сегодня у меня продолжение обзора на ту же тематику.
В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного провода, цена $8.03 — ссылка
Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину.
Например выше я показывал итальянские, там размеры были 21.5-23-27мм.
На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

Внешние и внутренние размеры гильз

Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось «грызть», так как выдавить металлическую часть не вышло.

Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части.
У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.

А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь.
1. На срезе белый как алюминий.
2. Мягкий
3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что:
Красный — 0.5-1.0мм.кв
Синий — 1.5-2.5мм.кв
Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку —
Красный — 0.25-1.5мм.кв
Синий — 1.0-2.5мм.кв
Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить.
Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как —
красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту.
1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера.
3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод.
4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца.
5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез.
6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента:
0.5 и 1.0 мм.кв жмет отлично
2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось.
4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная.
Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся.
Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима.
А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда.
Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара.
Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что:
1. Скорость горения — почти не горит.
2. Время угасания — около одной секунды, норма до 10 секунд
3. Образование капель — нет
4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет.
Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников.
Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора —
Производитель: Excellway®
Модель: CT02
Материал: PVC + чистая медь
Type: 15 Value
Количество: 2360шт
Box Size: 205x105x30mm

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать.
Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось.
А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют.
Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов.
1. Неизолированные
2. Изолированные тех же размеров
3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.

Размеры, много и нудно

Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм… Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.

Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.

Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше.
Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие «хвостики».

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги.
Сначала набор гильз.
Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом.
Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей
а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, сний, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре.
б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать 🙂
в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки.
г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Гильзы для опрессовки проводов

Надежное соединение электрических проводов обеспечивает бесперебойную подачу электроэнергии. Иногда на электропроводке можно встретить скрученные соединения. Скрутки двух концов проводки со временем окисляются и сильно греются от большой нагрузки. К тому же соединить скруткой алюминиевую и медную жилу вообще невозможно из-за электрохимических свойств металла. Самое надежное соединение обеспечивает опрессовка гильзами.

Что такое опрессовка гильзами и когда она нужна?

Опрессовка – это процесс соединения проводов специальными гильзами. Суть его заключается в применении металлических трубок, как соединительного механизма. Внутрь гильзы с обеих сторон заводят предназначенные для соединения жилы проводов. Обжимая трубку с проводами, получают прочное соединение. Обжим в бытовых условиях иногда делают пассатижами, но лучше использовать специализированный инструмент – пресс клещи.

Гильзу сжимают в двух или трех местах, а место опрессовки обязательно изолируют термоусадочной трубкой или изоляционной ПВХ лентой. Иногда для соединения проводов используют изолированные соединительные гильзы. Тогда необходимость изолирования соединения отпадает.

Опрессовку провода гильзами целесообразно выполнять в следующих случаях:

  • для соединения проводов в линиях с высокой нагрузкой;
  • если надо соединить провода большого сечения;
  • при невозможности применения другого типа соединения. Например, монтаж проводов внутри распределительной коробки, где невозможно разместить клеммную колодку или на большой высоте при плохой видимости.

Процесс опрессовки имеет свои достоинства:

  • для сжатия трубки используют обжимные пресс клещи. Этот ручной инструмент не требует подключения к электросети, в отличие аналогов, предназначенных для сварки или пайки. При отсутствии электричества опрессовка является единственным способом качественного соединения проводов;
  • чтобы сделать сварку или пайку, потребуются некоторые навыки. Сделать опрессовку трубкой может каждый человек после первого пробного соединения. Главное, иметь под рукой расходный материал и пресс клещи, на худой конец – пассатижи;
  • обжимной инструмент имеет удобную рабочую зону. Это позволяет работать в ограниченном пространстве, таком как подрозетники или распределительные коробки. Обжим контактов внутри подрозетника позволяет укорачивать до минимума провода, повышая тем самым плотность монтажа.

Кроме этих достоинств, опрессовка позволяет соединять провода из разнородных металлов, например, медь и алюминий. Сварка или пайка такой возможности не дает.

Различие соединительных трубок по материалу

Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например,  алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.

Медные гильзы

Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.

Луженые гильзы

Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.

Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.

Трубки для соединения жил из разнородных металлов

Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.

Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.

Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.

Изолированные трубки

Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен. После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

  • гидравлические, монтажные и обжимные пресс клещи разных модификаций;
  • гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

  • для снятия изоляции с жилы;
  • для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

  • инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
  • инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
