Общий провод или земля. — Основы электроники

Общий провод (земля, корпусной провод) – это обозначение точки, потенциал которой принимается за ноль. В се остальные потенциалы и напряжения измеряются относительно этого потенциала, то общего провода.
Все открытые токоведущие части приборов и цепей обычно заземлены с помощью защитного заземляющего устройства, которое подключается к общему проводу приборов. Таким образом, между этими приборами не может возникнуть разность потенциалов, и не будет течь опасный для жизни ток.
На рисунке 1. показано, как на силовом распределительном щите все приборы соединены общей нулевой точкой с помощью толстых медных проводов на медную шину, которая соединена с заземлителем вкопанным в землю. Это и есть общий провод схемы.

Рисунок 1.Общий провод в распределительном щите.

Заземлитель или заземляющее устройство защищает человека от поражения электрическим током.
Заземление используется так же в автомобилях.

В этом случае в качестве общего провода используется шасси. Если заглянуть под капот автомобиля, то вы увидите, как минусовой провод аккумулятора подключен прямо к раме авто (рис 2.).

Рисунок 2. Общий провод в автомобиле.

Это и есть земля или общий провод электрооборудования автомобиля.
Еще раз повторим, что земля это точка цепи, потенциал которой принимается за ноль и относительно этой точки измеряются все напряжения.
В электронном оборудовании металлический корпус или шасси также служит общим проводом или землей.
В небольших электронных схемах, выполненных на печатных платах, которые размещаются в пластмассовом корпусе, общим земляным проводом является медная подложка. Так же общие корпусные проводники на печатных платах обычно выполняются как можно с большей площадью (рис 3).

Рисунок 3. Общий провод на печатной плате.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:



Добавить комментарий

Где мой общий провод на устройстве?

Вы захотите сосредоточить свое внимание на проводке внизу вашей последней фотографии, именно там находится вся контрольная проводка.

Не прикасайтесь к проводке на первичной стороне трансформатора, так как она находится под напряжением линии и может вызвать неприятные удары.

Если вы обрезаете стяжку, удерживающую пучок проводов, вы сможете лучше понять, что происходит. Я не могу точно сказать, что происходит на фотографии, поэтому я объясню, что обычно можно увидеть.

Вы должны увидеть кабель с красным, синим, зеленым, желтым, белым и, возможно, коричневым проводами. Это кабель, который проходит между устройством подачи воздуха и термостатом. Вы должны увидеть другой кабель с красно-белым проводом (он может включать в себя и другие цветные провода), который проходит между устройством подачи воздуха и блоком конденсации. Согласно схеме, со вторичной стороны трансформатора должен быть красный и коричневый провод.

Красный провод от трансформатора должен быть подключен к красному проводу от термостата, это ваш провод Rc . Желтый провод ( Y ) от кабеля термостата должен быть подключен к красному проводу от кабеля блока конденсации. Синий провод ( C ) от кабеля термостата должен быть подключен к белому проводу от блока конденсации и коричневому проводу от трансформатора. Зеленый провод ( G ) от кабеля термостата, должен быть подключен к черному и зеленому проводам от воздушного регулятора.

У нового термостата у вас должно быть два кабеля, один от воздушного регулятора, а другой от котла.

  • Снимите перемычку между Rh и Rc , если она существует.
  • Подключите красный провод от кабеля котла к Rh .
  • Подключите белый провод от кабеля котла к W
  • Подключите красный провод от кабеля воздушного регулятора к Rc .
  • Подсоедините желтый провод от кабеля воздушного кондиционера к Y
  • Подсоедините зеленый провод от кабеля воздушного регулятора к G
  • Подсоедините синий провод от кабеля воздушного кондиционера к разъему C

ПРИМЕЧАНИЕ. Все это основано на типовой проводке, ваша проводка может отличаться.

ПРИМЕЧАНИЕ. Некоторые термостаты могут использовать провода Rh и C для питания, поэтому подача комбинации Rc / C может не работать .

Как определить фазу, ноль и заземление самому, подручными средствами? – RozetkaOnline.COM

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль).

Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т. д.



Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ





Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.





Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится.

Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.





– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.





Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Что такое фаза и ноль в электрике: назначение, отличие

К такому явлению как электричество уже давно все привыкли. Многие термины мы употребляем в обиходе, обладая лишь поверхностным пониманием. Между тем, путь пройденный электричеством от электростанции до вашей розетки непрост.

Существует множество факторов, влияющих на бесперебойную подачу электроэнергии к конечному потребителю. Все нюансы рассматривать в данной статье не будем, ограничимся лишь такими терминами как “ФАЗА” и “НОЛЬ”.

Итак, для чего нужны фаза и ноль в электрике, и что это вообще такое. Для более полного понимания вернемся опять к электростанции. Берем в качестве примера некую электростанцию, на которой происходит следующее:

  1. 1. Трехфазные генераторы переменного тока вырабатывают ток
  2. 2. По линиям электропередач ток поступает на трансформаторные подстанции
  3. 3. С трансформаторных подстанций ток поступает в дома и т.д.

Теперь немного подробнее. Сначала напрашивается вопрос: почему мы используем именно переменный ток? Все очень просто: переменный ток можно передавать на большие расстояния, а с постоянным это довольно проблематично. Вопрос второй: как так получается, что к трансформатору приходит три фазы, а в квартире получается однофазная сеть?

Дело в том, что на электрощиток многоквартирного дома приходит три фазы, ноль и заземление. Далее, вводно-распределительные устройства (ВРУ) разделяют все три фазы, при этом каждый фазный провод получает свое заземление и свой ноль.

Понятное дело, что без подготовки эту информацию не усвоить, поэтому ниже мы остановимся и расскажем об этом более подробно.

Что представляет собой фаза и ноль в трехфазной сети

Как мы знаем из школьного курса физики – электрический ток движется только в замкнутом контуре. То есть по одному проводу он должен прийти, а по другому уйти. Чтобы не морочить голову, сразу даем определение:

  • — Фаза – проводник, по которому к потребителю приходит ток;
  • — Ноль – проводник, по которому ток уходит от потребителя.

Для правильной работы электрическому току всегда необходим замкнутый контур. Ток течет в одном направлении. Фазный провод – провод, по которому ток приходит к любой нагрузке, будь-то электрочайник или холодильник, неважно. Ноль – провод, по которому ток возвращается.



Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара.

Теперь возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, либо понижающее напряжение в сети. Чтобы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще называют “общий”) берется из точки соединения трансформаторных обмоток.

Теперь рассмотрим еще два термина и сразу дадим им определения:

  1. 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
  2. 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такого напряжения – 220 вольт.

Существуют системы, в которых заземление присоединяют именно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.

Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (есть еще и соединение “треугольник”, а такде различные сочетания этих соединений, но об этом в другой раз). После этого нейтраль заземляют. Тогда наш ноль одновременно служит и заземлением (совмещенный нейтральный проводник, PEN).

Такой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Однако такой метод достаточно опасен, поскольку в некоторых случаях ток может пройти через ноль, возникнет отличный от нуля потенциал, результат варьируется от удара током до небольшого опасного фейерверка.

В наше время к жилым домам также подводят три фазы, но помимо трех фазных проводов, между трансформатором и домом также присутствуют отдельно нулевой провод отдельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме жилого дома — ток возвращается к заземлению на подстанции.

При монтаже такой сети необходимо учитывать, что в электрощите должны присутствовать отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления. Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка.

На самом деле, аварийные ситуации, так или иначе связанные с отсутствием заземления или с совмещением нуля и заземления, в трехфазных сетях происходят периодически, поэтому заземление действительно необходимо. Немного отвлечемся и посмотрим, какие ситуации наиболее часто распространены.

Для правильной эксплуатации вся нагрузка должна быть равномерно распределена между фазами. Такое бывает редко, да и неизвестно, что именно будет подключать потребитель. Если возникает ситуация, при которой нагрузка на одну из фаз увеличивается, на другую – уменьшается, а к третьей – вообще непонятно что подключают, тогда происходит смещение нейтрали.

Из-за этого смещения между нулевым проводом и проводом заземления появляется разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то пресловутая разность потенциалов увеличивается.

А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:

  1. 1. Если фазы нагружены до предела, то напряжение падает до нуля;
  2. 2. Если фазы наоборот не нагружены, то напряжение растет до 380.

Как видите, такое напряжение явно уничтожит бытовую технику, рассчитанную на сети в 220 вольт. Помимо этого, в таких ситуациях металлические корпуса электрооборудования тоже будут под напряжением.

Отсюда следует, что использование раздельного варианта нуля и заземления более предпочтительно, так как позволяет обойтись без таких аварийных случаев.

Назначение фазы и нуля

Чтобы полностью понять, что же именно подразумевает словосочетание “фаза и ноль в электрике” обратимся к аналогии. Электрический ток наиболее удобно сравнивать с водой, а токонесущие провода – с трубами.

Итак, представим следующее. У нас имеется одна труба, по которой горячая вода из резервуара поступает в большую кастрюлю. Также имеется вторая труба, которая по мере наполнения кастрюли сбрасывает излишек поступающей горячей воды обратно в резервуар. Теперь расшифровка: первая труба – фаза, кастрюля – полезная нагрузка, вторая труба – ноль. Ток по фазе приходит к нагрузке, а по нулевому проводу уходит обратно. Вот и все.

Теперь представим что произойдет, если из-за неисправности второй трубы горячая вода из кастрюли не будет уходить обратно в резервуар. В этом случае кастрюля очень быстро наполнится, а кипяток начнет с нее выливаться и может нас ошпарить.

Чтобы этого избежать, подводим к кастрюле третью трубу. Эта труба будет играть роль аварийного выхода для поступающей воды. Тогда, если вторая труба, отводящая воду отказывается работать, то излишек воды будет уходить через третью трубу. А третья труба идет в землю в специально выкопанный для этого котлован. Вот именно этот пример нам наглядно демонстрирует заземление.

Выше мы описали работу тока в однофазной сети, а также назначение фазы и нуля. В трехфазной происходит то же самое, только ток течет одновременно по трем проводам, а возвращается по четвертому.

Из примера становится понятно, что нельзя путать фазу с нулем, а также нельзя их соединять между собой. Для удобства все кабеля имеют свою цветовую маркировку, благодаря которой можно без всяких приборов определить принадлежность провода к фазе или нулю.

Внимание! Для пущей уверенности лучше перед началом работы все-таки прозвонить кабель, несмотря на цветовую маркировку. Очень часто в силу собственного незнания, неопытные электрики вообще не заморачиваются по поводу цвета проводов, и именно из-за этого существует опасность. Тут хорошо работает правило: доверяй, но проверяй!

По поводу цветовой маркировки. В электричестве приняты следующие обозначения: фазный провод коричневого, черного либо белого цвета, нулевой – голубого или синего, а провод заземления имеет желто-зеленый цвет.

Имейте ввиду, цвета не всегда могут быть такими: не так давно мне в трехфазной сети попались три красных провода (фаза), а нулевой провод был черного цвета.

Способы определения фазы и нуля

Как вы уже поняли, фаза и ноль в электричестве отличаются с помощью цветовой маркировки, но этот способ может быть ошибочным из-за изначально неверного монтажа.

Для более точного определения фазного провода существует отвертка-индикатор. Просто прикоснитесь ею к проводам по очереди. На нулевой провод отвертка никак не отреагирует, но при прикосновении к фазному проводу индикатор загорится. Если же индикатор вообще не сработал, значит ваша электросеть вышла из строя, напряжение в сети отсутствует.

Если же индикатор отреагировал на оба провода, значит в нулевом проводе произошел обрыв.

«Фаза» в электрике обозначается латинской буквой «L» производная от «Line» (линия). Обычно это коричневый или белый провод. «Ноль» обозначается буквой «N» от английского — Neutral (нейтральный). Цвет нулевого провода, как правило, синий или белый но синими полосами по всей длине.

Заземляющий проводник в электрике маркируют как «PE» – Protective Earthing. Он имеет желто-зеленый цвет.

Фаза и ноль в электропроводке

Выше мы уже объяснили, что такое фаза и ноль в электрике, а также принцип их работы. В электропроводке фаза и ноль работают точно также. По фазному проводу производится подача тока, по нулевому – ток возвращается обратно.

Поэтому достаточно один раз понять принцип работы фазы и нуля, и тогда вас не смутит никакая электропроводка, а также вы сможете правильно объяснить соседу, что такое фаза и ноль в электропроводке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Маркировка проводов (N, PE, L)

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Маркировка проводов

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать  т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

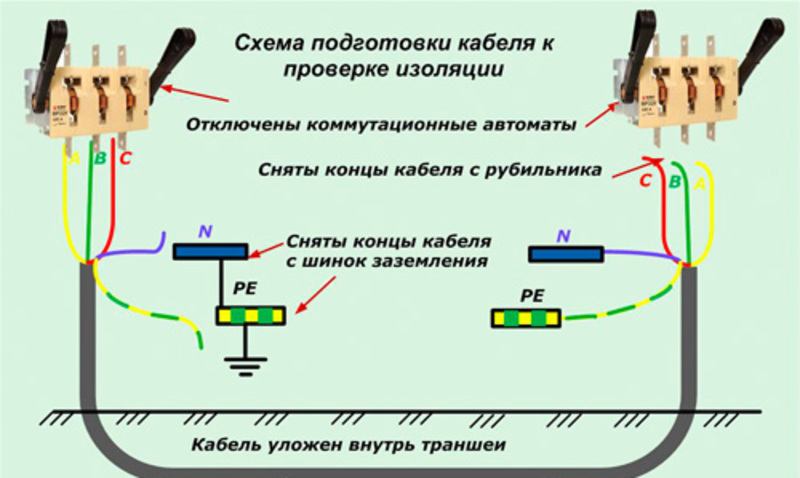

расцветка фаз

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Can-шина | ProService



Что такое CAN-шина:

Электрические цепи автомобилей усложнялись и разрастались год от года. Первые автомобили обходились без генератора и аккумулятора – зажигание работало от магнето, а фары были ацетиленовые.
К середине 70-х годов в жгуты увязывались уже сотни метров электрических проводов, автомобили по оснащённости электрикой, соперничали с легкомоторной авиацией.

Идея упрощения электропроводки лежала на поверхности – хорошо бы проложить в автомобиле всего один провод, нанизать на него потребителей и возле каждого поставить некое управляющее устройство. Тогда по этому проводу можно было бы пустить и энергию для потребителей (лампочек, датчиков, исполнительных устройств) и управляющие сигналы.
К началу 90-х развитие цифровых технологий позволило приступить к осуществлению этой идеи — компаниями BOSCH и INTEL был разработан сетевой интерфейс CAN (Controller Area Network) для создания бортовых мультипроцессорных систем реального времени. В электронике проводную систему, по которой передаются данные, принято называть “шиной”.

Правила, по которым отдельные блоки обмениваются информацией, в электронике называются протоколом . Протокол позволяет посылать отдельным блокам отдельные команды, опрашивать каждый блок в отдельности или всех сразу. Кроме адресного обращения к устройствам, протокол предусматривает и возможность задания приоритетов самим командам. Например, команда на управление двигателем будет иметь приоритет перед командой на управление кондиционером.
Развитие и миниатюризация электроники позволяют теперь выпускать недорогие модули управления и связи, которые в автомобиле можно соединять в виде звезды, кольца или цепи.
Обмен информацией идет в обоих направлениях, т.е. можно не только включить например лампочку заднего хода, но и получить информацию светит ли она.

Получая информацию от различных устройств, система управления двигателем выберет оптимальный режим, система кондиционирования включит отопление или охлаждение, система управления стеклоочистителем взмахнет щетками и т.п.
Значительно упрощается и система диагностики двигателя и всего автомобиля в целом.

И хотя главная мечта электрика – всего два провода по всей машине – ещё не сбылась, CAN шина значительно упростила электропроводку автомобиля и повысила общую надежность всей системы.

Самое главное предназначение CAN-шины для автопроизводителей – снизить общий вес проводки в автомобиле. Например в BMW 7 серии 1993 года выпуска, общий вес проводов составляет около 200! кг. В том же автомобиле, но уже 2003 года выпуска, вес проводов составляет около 20кг. Снижение веса произошло в 10 раз, добавьте сюда удобство монтажа и корректную работы устройств, и мы получим идеальное решение.

Итак, CAN-шина — это система цифровой связи и управления электрическими устройствами автомобиля, позволяющая собирать данные от всех устройств, обмениваться информацией между ними, управлять ими. Информация о состоянии устройств и командные (управляющие) сигналы для них передаются в цифровой форме по специальному протоколу двумя проводами, т.н. «витая пара». Кроме того к каждому устройству подается и питание от бортовой электросети, но в отличии от обычной проводки – все потребители соединены параллельно, т.к. нет необходимости вести от каждого выключателя до каждой лампочки свой провод. Это значительно упрощает монтаж, снижает число проводов в жгутах и повышает надёжность всей электросистемы.

На сегодняшний день практически все  современные автомобили  оснащены так называемой цифровой проводкой – автомобильной CAN-шиной в которой сигналы передаются не в обычном аналоговом виде понятном любой сигнализации, а в виде кодированной цифровой посылки.  Зачастую корректно установить на такой автомобиль обычную сигнализацию просто невозможно. Попытки совершить такие действия заканчиваются плачевно в первую очередь  для автовладельца, автомобиль которого для установки аналоговой сигнализации подвергается прямо-таки варварскому вмешательству.
Пожалейте свой новый автомобиль, отнеситесь к нему и труду его создателей с уважением, подарите ему самое лучшее и современное, — автомобилю это понравится, а он в долгу не останется, годами надежной работы, принося Вам каждый день радость  общения с ним.

Узнать, оборудован ли Ваш автомобиль Can-шиной, Вы можете в компании Pro Service по тел. 93-6666

Что такое C-образный или общий провод и как определить, есть ли он у вас

Если вы собираетесь установить умный термостат этой зимой, вы можете проверить, совместима ли ваша текущая система отопления и охлаждения.

Самый быстрый способ определить совместимость вашего дома — узнать, есть ли у вас C-Wire. С-образный провод, также известный как «общий провод», работает со всеми интеллектуальными термостатами, представленными на рынке.

Если у вас возникли проблемы с отоплением, электричеством или водопроводом, попробуйте HomeX Remote Assist.Вы свяжетесь с сертифицированным специалистом по телефону или через видеочат, чтобы диагностировать и даже виртуально решить вашу проблему.

ЧТО ТАКОЕ C-WIRE?

C-образный или общий провод идет от вашей низковольтной системы обогрева (24 В) и обеспечивает непрерывное питание вашего термостата. На современном рынке электроэнергии большинство новых систем отопления и охлаждения имеют C-образные провода, что гарантирует совместимость для установки всех интеллектуальных термостатов.

Если у вас нет системы нагрева низкого напряжения, у вас не будет C-образного провода.В этом случае у вас все еще есть варианты, описанные ниже.

КАК НАЙТИ С-ПРОВОД

Если ваш дом работает от низковольтной системы отопления, вы сможете найти С-образный провод за вашим текущим термостатом.

Вы сможете легко снять крышку термостата. Когда вы открываете термостат, вы можете быстро идентифицировать свой провод C среди пяти цветных проводов, найдя провод (обычно синий), подключенный к «клемме C.»

Вы можете обнаружить, что проводов меньше пяти или нет. подключен к клемме C.Возможно, провода заправлены внутрь стены. Вы можете оценить эту ситуацию одним из двух способов.

ДЕМОНТАЖ ТЕРМОСТАТА ДЛЯ РАЗМЕЩЕНИЯ С-ПРОВОДА

СДЕЛАЙТЕ ЭТО САМИ:

Если вы решили снять термостат, чтобы найти провода самостоятельно, вам нужно сделать следующее. Осторожно снимите связку термостата со стены и загляните за нее. Посмотрите, есть ли провод C, но не подключен ли он к клемме C.

ПОЗВОНИТЕ ЭКСПЕРТУ:

Если вы предпочитаете оставить это профессионалам, вы можете рассчитывать на GEM, чтобы помочь вам.Электрики GEM имеют большой опыт и оснащены новейшими инструментами, которые помогут вам найти ваш C-образный провод.

GEM проведет вас через весь процесс, от записи на прием до определения следующих шагов по установке интеллектуального термостата. От своевременного прибытия до авторизованных заводом-изготовителем установщиков — мы позаботимся о том, чтобы вы получали самое лучшее в электрическом обслуживании.

КАК УСТАНОВИТЬ УМНЫЙ ТЕРМОСТАТ

УСТАНОВКА УМНОГО ТЕРМОСТАТА С ПРОВОДОМ C-ПРОВОДА

Если вы подтвердили, что ваш термостат имеет С-образный провод, значит, вы в хорошей форме.Затем выберите, какой умный термостат вы хотите установить в своем доме. На выбор предлагается несколько брендов, каждая из которых имеет различные функции, в том числе:

  • Автоматическое изменение температуры
  • Калибровка с приложением для удаленного изменения температуры
  • Очистить и сенсорный экран
  • Планирование изменений температуры
  • Geo -забор
  • И многие другие

Специалисты GEM будут рады помочь вам найти лучшее решение для вашего дома, и как только вы выберете интеллектуальный термостат, наши электрики установят его.Лицензированные электрики GEM прошли обучение и оснащены передовым оборудованием, чтобы обеспечить правильную установку вашего интеллектуального термостата. Запишитесь на прием сегодня, чтобы поговорить с экспертом и установить свой умный термостат.

УСТАНОВКА УМНОГО ТЕРМОСТАТА БЕЗ С-ПРОВОДА

Еще можно установить интеллектуальный термостат без С-образного провода. Есть несколько творческих решений, которые позволят вам обойти эту проблему. Вот некоторые из них:

РЕШЕНИЕ № 1: НАЙДИТЕ УМНЫЙ ТЕРМОСТАТ, КОТОРЫЙ НЕ ТРЕБУЕТСЯ C-ПРОВОД

Существуют интеллектуальные термостаты, которые будут работать без C-провода, включая термостаты с переходниками.Они могут работать не так хорошо, как с одним, но это жизнеспособный вариант. Позвоните в GEM сегодня, чтобы узнать, какие варианты лучше всего подходят для вас и вашего дома.

РЕШЕНИЕ № 2: ПОЛУЧИТЕ УСТАНОВЛЕННЫЙ ПРОВОД

Удалите провод, идущий от вашей системы отопления к термостату (если он вообще есть). Затем замените его на C-провод, совместимый с интеллектуальным термостатом.

Мы настоятельно рекомендуем, чтобы об этом позаботился профессионал, потому что это может быть опасно. Позвоните в GEM сегодня, чтобы узнать больше.

РЕШЕНИЕ № 3: УСТАНОВИТЕ МОДУЛЬ РАЗВОДИТЕЛЯ / ХАМПЕРА ДЛЯ ЗАПОЛНЕНИЯ РОЛИ С-ПРОВОДА

Разветвительный модуль — это небольшой пучок проводов, который берет энергию от другого провода для извлечения необходимой электроэнергии. В этом случае разветвитель, скорее всего, позаимствовал бы правый провод, используемый для вашей печи для питания термостата. Поговорите со специалистом сегодня о том, как они могут помочь вам установить модуль перемычки для питания вашего интеллектуального термостата.

HomeX Remote Assist

Испытываете проблемы с отоплением, водопроводом или электросетью в вашем доме зимой? Попробуйте HomeX Remote Assist.Поговорите с сертифицированным специалистом по телефону или в видеочате. Диагностика вашей проблемы бесплатна, и если мы сможем решить вашу проблему виртуально, это всего лишь 50 долларов! Если вы являетесь участником нашей программы Home Advocate, эта услуга бесплатна для вас.

Зима преподносит много сюрпризов, с помощью HomeX Remote Assist будьте готовы ко всем чрезвычайным ситуациям в вашем доме.

Попробуйте Remote Assist

hvac — Как я могу добавить провод «C» к моему термостату?

Начнем с объяснения, что такое провод C и зачем он нужен.

Раньше термостаты представляли собой простые переключающие устройства, в которых использовались ртутные переключатели для замыкания цепи и включения тепла / переменного тока.

Ртутные переключатели обычно использовались в биметаллических термостатах. Вес подвижной капли ртути обеспечили некоторый гистерезис, перемещая биметаллическая пружина немного выше точки, которую обычно предполагают, тем самым удерживая термостат немного дольше, прежде чем переключиться на включенном состоянии, а затем удерживайте термостат немного дольше перед тем, как возврат в выключенное состояние.Ртуть также обеспечивала очень положительное действие включения / выключения и может выдерживать миллионы циклы без деградации контактов. Источник

Из-за этого не было смысла подводить обратный провод к термостату. Например, для термостата, который контролирует только нагрев, потребуется всего 2 провода.

Новые термостаты с часами, дисплеями с подсветкой, Wi-Fi и т. Д. Управляются с помощью печатных плат и интегральных схем.Этим новым схемам требуется путь для возврата электричества к источнику, а значит, и дополнительный провод. Этот новый провод известен как провод C или общий провод .

Если вам повезет, когда вы перейдете на более новый термостат, для которого требуется это соединение, в кабеле термостата будет дополнительный (неиспользуемый) провод. В противном случае вам придется протянуть новый кабель к термостату.

Если у вас есть тепло и переменный ток, вам придется тянуть кабель 18/5.Если у вас есть только тепло, вы можете обойтись без кабеля 18/3, но вы можете в любом случае потянуть 18/5, чтобы упростить добавление переменного тока в будущем.

Стандартов на цвет проводов нет, поэтому любой провод можно использовать для любых целей. Наиболее распространенный цветовой код будет (примечание : это для печей с принудительной подачей воздуха, тепловых насосов и других систем может быть другим ).

  • Красный — R — 24VAC
  • Красный — Rh — 24 В перем. Тока (предназначен для теплового вызова)
  • Красный — Rc — 24 В перем. Тока (предназначен для вызова охлаждения)
  • Зеленый — G — Вентилятор на
  • Белый — W — Тепловой вызов
  • Желтый — Y — Холодный вызов
  • Синий или черный — C — Обычный

Это решение проиллюстрировано в этом видео от Honeywell.При таком решении вы теряете возможность вручную включать нагнетательный вентилятор, но вентилятор все равно будет нормально работать в положении Auto .

ПРЕДУПРЕЖДЕНИЕ: Эта процедура включает изменение электропроводки в печи и может быть одобрена не всеми производителями. Перед тем, как пытаться выполнить эту процедуру, проконсультируйтесь с производителем печи и всеми местными нормативами. Перед тем, как начать, убедитесь, что выключатель печи ВЫКЛЮЧЕН.

  1. Убедитесь, что выключатель печи ВЫКЛЮЧЕН.
  2. Для начала снимите панель доступа с печи и найдите провода термостата.
  3. Снимите провод с клеммы G и подключите ее к клемме C .
  4. Используя короткий кусок провода 18 AWG, сделайте перемычку и подключите ее между клеммами Y и G (это требуется только в том случае, если у вас есть и отопление, и система кондиционирования).
  5. Заменить съемную панель.
  6. Снимите термостат со стены, чтобы получить доступ к проводке.
  7. Снимите провод с клеммы G и подключите ее к клемме C .
  8. Заменить термостат.
  9. Снова включите прерыватель печи.

Трансформатор использует катушки из проволоки, магнетизм и немного магии для передачи энергии от первичной стороны трансформатора к вторичной стороне трансформатора. Обычно во время переключения напряжение либо повышается, либо понижается. В случае с нашей печью мы, вероятно, говорим о том, чтобы взять 120 В переменного тока и преобразовать его в 24 В переменного тока.Как только напряжение будет снижено, мы можем использовать более низкое напряжение и термостат для управления печью.

Теперь, когда вы знаете о трансформаторах еще меньше, чем раньше, давайте посмотрим на диаграмму.

Это реальная электрическая схема от печи, но вы заметите, что я выделил несколько вещей. Во-первых, красным я выделил первичную обмотку трансформатора на 120 В. Я также выделил вторичную сторону трансформатора парой оттенков синего.Это было сделано для иллюстрации того, что одна сторона вторичной обмотки трансформатора (голубая) подключена к клемме R или силовой клемме. В то время как другая сторона вторичной обмотки (темно-синяя) подключена к клемме C или «нейтральной» клемме.

Размещающие трансформаторы

На схеме

На принципиальной или электрической схеме трансформатор будет выглядеть примерно так.

Часто вы видите число, написанное на каждой стороне, которое обозначает ожидаемые напряжения на каждой стороне трансформатора.Обратите внимание на схеме выше, что на верхней стороне указано 120 В (120 В), а на нижней — 24 В (24 В).

В реальном мире

При копании в оборудовании HVAC трансформатор будет выглядеть примерно так.

Обратите внимание на прямоугольную среднюю секцию, обрамленную выпуклостями с каждой стороны. Это типичные физические характеристики трансформатора.

Вольт-Ампер

Трансформаторы

обычно имеют номинальное значение вольт-ампер (ВА), которое можно использовать для определения величины тока, который может безопасно протекать через провода обмотки трансформатора.Чтобы определить максимальный ток, просто разделите значение VA на напряжение.

Например, трансформатор 120 В / 24 В 40 ВА может выдавать 1,66667 ампер на вторичной обмотке.

40 ВА / 24 В = 1,66667 А

и .3333 ампер на первичной обмотке

40 ВА / 120 В = .3333A

Обычно это не проблема, поскольку от трансформатора питаются только переключатели и реле. Если вы установите термостат, который потребляет больше тока, чем может выдержать трансформатор, вы столкнетесь с проблемами.Таким образом, в этом случае вам придется обновить трансформатор и любые предохранители, которые его защищают (поскольку предохранители рассчитываются в соответствии с номинальной мощностью в ВА).

В некоторых системах будут отдельные трансформаторы для систем отопления и охлаждения. В этих ситуациях вам придется проконсультироваться с производителем термостата, чтобы определить, какая система должна обеспечивать провод C . В случае с Nest и Honeywell (и, вероятно, с другими) их термостаты ожидают, что провод C будет идти от системы охлаждения.

Когда вы подключаете провода к термостату в этих системах, вам придется удалить все перемычки между клеммами R . Вы подключите провод R от системы отопления к R или Rh , а провод R от системы охлаждения к Rc . Затем вам нужно будет подключить провод C от системы охлаждения к клемме C термостата.

Что такое C Wire? И почему это так важно для вашего умного термостата?

Если вы планируете приобрести умный термостат и у вас нет провода C, избавьтесь от головной боли и приобретите его.Обещаю, это не дорого, и это может сделать каждый.

Итак, как вы это делаете?


Что такое провод C на термостате?

Провод c — это дополнительный провод, который можно использовать для обеспечения обратного пути для непрерывного питания 24 В для любого приложения. Обычно он используется для обеспечения обратного пути для питания термостата.

Буква «c» означает «обычный». Он часто обозначается буквой «c» на задней панели термостата. Имейте в виду, что не обязательно обозначается буквой c, и провод не обязательно какого-либо определенного цвета. Несмотря на наличие некоторых передовых методов, строгих стандартов, которым должны соответствовать название и цвет проводов, не существует.

Хотя я видел это в нескольких местах, было бы не совсем правильно говорить, что термостат питает термостат через провод c.

Обычно провода, обеспечивающие питание (часто называемые «горячими» проводами), имеют маркировку R c (охлаждение) и R h (нагрев). Они обеспечивают источник питания 24 В от платы управления HVAC.Иногда они представляют собой отдельные провода и требуют отдельных подключений. В других случаях это тот же провод. В этом случае он обычно имеет маркировку R h / c .

Чтобы цепь могла протекать через нее, провода должны быть подключены обратно к плате управления HVAC, чтобы замкнуть контур. Это то, что делают другие провода.

Итак, провод c на самом деле не обеспечивает питание. Он обеспечивает обратный путь , так что термостат может быть запитан, не прерывая другие провода, которые используются в качестве электрических переключателей включения / выключения для вашего оборудования.


Почему мне нужен C-образный провод?

Теперь, когда вы знаете, что такое провод c, вы можете спросить себя, зачем он мне?

Современные беспроводные термостаты требуют больше энергии, чем простые программируемые термостаты с экраном калькулятора, которые использовались в недавнем прошлом.

Поддержание подключения к Wi-Fi-маршрутизатору или концентратору автоматизации — это одно требование к питанию, которого никогда не существовало. Попытка поддерживать соединение Wi-Fi разряжает пару батареек AA в течение нескольких дней.

Многие интеллектуальные термостаты оснащены большим полноцветным сенсорным экраном.Это еще одна особенность, которая способствует потребности в постоянном источнике питания.

Использование провода c — лучший способ обеспечить необходимую постоянную мощность.

Цветной и яркий экран термостата Wiser Air выглядит великолепно, но для этого требуется много энергии.

Некоторые интеллектуальные термостаты заявляют, что не нуждаются в проводе. Одним из примеров является термостат Emerson Sensi WiFi. Эта цитата с их веб-сайта заставляет меня думать иначе:

«Если у вас уже есть соединение c-wire, даже если оно не требуется, мы рекомендуем подключить его к Sensi, чтобы улучшить возможности подключения к Wi-Fi и увеличить время автономной работы.”

Если подключение кабеля c улучшает возможности подключения к Wi-Fi и время автономной работы, это означает, что без него работа будет менее оптимальной. Не знаю, как вы, но это две вещи, которые я предпочитаю иметь на оптимальном уровне.

Если ваш термостат полностью обесточился, ваше оборудование не сможет включиться. . Вы действительно хотите, чтобы это случилось?

Умные термостаты должны облегчить нам жизнь . Никто не хочет менять батареи раз в неделю или даже раз в пару месяцев.Я хочу иметь возможность прицепить одну из этих штуковин к стене и даже не думать об этом следующие пять лет.

Я не хочу уезжать в отпуск, беспокоясь о батареях термостата или Wi-Fi. На самом деле, я никуда не хочу и мне приходится беспокоиться ни о чем, связанном с моим термостатом.


Как узнать, есть ли у меня C-образный провод?

* Прежде чем возиться с какой-либо проводкой, всегда полезно отключить питание. ..

Чтобы проверить, подключен ли уже провод c, сначала снимите текущий термостат со стены, чтобы оголить проводку.


Проверить этикетки

Вы, вероятно, увидите несколько проводов, подключенных к некоторым обозначенным клеммам. Если вам довелось увидеть один подключенный к терминалу с надписью «c», то вам повезло. У вас есть провод c!

Его трудно увидеть, но синий провод справа обозначен буквой «c». Большой! У меня есть C-образный провод.

Если есть клемма с маркировкой «c» и она пуста, у вас, вероятно, нет провода c. Но подождите! Возможно, он все еще там…


Есть ли лишние незакрепленные провода?

Иногда установщики протягивают провод c от платы управления к месту расположения термостата, но не подключают его.Вы можете снять заднюю панель термостата и вытащить провода, чтобы увидеть, есть ли там лишний провод.


Проверьте плату управления

Если вы все еще не уверены, есть ли у вас провод c, перейдите к плате управления HVAC. Проверьте, подключен ли провод к клемме «c».

Фууу. Какой бардак! Однако я вижу, что блеклый синий провод, подключенный к клемме c, соответствует проводу на термостате.

Если провода нет, значит, у вас его нет, и вы, вероятно, захотите его получить.Если подключен провод, обратите внимание на его цвет и вернитесь к термостату. Какой бы провод ни совпадал по цвету, он должен быть вашим проводом C.

Четыре способа решения проблемы с проводом C

Не зацикливайтесь, выдергивая волосы, пытаясь запустить умный термостат без провода c. Если вы похожи на меня, вам нужно сохранить все свои волосы!

Не волнуйтесь, добавить провод c не так уж и сложно. Если вы можете справиться с программированием интеллектуального термостата, вы можете выяснить, как добавить провод C.

Вот четыре способа решить проблему:

1. Приобретите комплект «Add-A-Wire»

В большинстве случаев это решение является самым простым и лучшим решением проблемы.

Комплект «add-a-wire» позволяет вашему термостату использовать существующие провода и при этом получать постоянную мощность без использования кражи мощности.

Комплекты устанавливаются на плате управления HVAC. Для установки требуется отвертка и умение читать схему подключения.

Вам нужно будет снять панель доступа к печи, чтобы ее найти. Затем отключите питание перед выполнением любой работы. Хотя питание 24 В не представляет большой опасности для вас, отключение питания снижает риск повреждения платы.

Имейте в виду, что ваша плата управления, вероятно, является довольно дорогим оборудованием. Итак, если у вас есть какие-либо сомнения относительно того, что вы делаете, вероятно, лучше всего обратиться к профессионалу.

Наборы для монтажа проводов производятся несколькими разными производителями.Комплект Venstar имеет проверенный послужной список и является самым дешевым комплектом, который я нашел. Технология, лежащая в основе этих наборов, довольно проста, поэтому нет причин тратить больше, если вам не нужно.

Кроме того, если вы покупаете термостат Ecobee, он поставляется с дополнительным комплектом проводов (они называют его PEK — power extender kit).

Вот ссылка на комплект Venstar:

Дополнительный провод Venstar ACC0410 | Проверить цену


2. Приобретите переходник на 24 В C

Адаптер 24 В (трансформатор) имеет два провода, которые подключаются к термостату для его питания.Другой конец просто подключается к обычной розетке.

Это самое простое решение, но, вероятно, наименее желательное. Он будет работать нормально, но у вас будет некрасивый провод, идущий от термостата к розетке.

Для этой работы можно купить любой трансформатор на 24 В, но этот адаптер специально разработан для интеллектуальных термостатов. У него есть два конца провода, уже зачищенные и готовые к установке в термостат. У него также есть удлиненные провода на тот случай, если у вас нет розетки рядом с термостатом.

3. Установите другой провод

На мой взгляд, это лучшее решение. Однако это не самое простое решение. Для этого требуется проложить провод от платы управления HVAC к термостату.

Если ваш дом уже закончен, это означает попытку протолкнуть новую проволоку сквозь стены, не повредив их. В зависимости от того, насколько далеко от пульта управления и насколько отделаны ваши стены, сложность может варьироваться от легкой до сложной.


4.Используйте термостат Power A Stealing

Что такое термостат для похищения энергии?

Некоторые термостаты, такие как популярный термостат Nest, пытались обойти проблему отсутствия провода с помощью метода, обычно называемого «кражей энергии».

Power Stealing использует существующие схемы для «похищения» небольшого количества энергии. . «Украденная» энергия заряжает батарею, а батарея питает термостат.

Существующие схемы предназначены для работы в качестве переключателей включения / выключения.Их функция не в том, чтобы на самом деле приводить в действие что-либо.

Через провод проходит определенный «пороговый» ток, который представляет точку переключения. Любой ток выше порога «включен», а любой ток ниже порога «выключен».

Таким образом, в цепи может протекать небольшой ток, не вызывая состояния «включено». Это ток, который можно использовать для питания термостата посредством «похищения» мощности.

Как кража энергии может вызывать проблемы?

Проблема с кражей энергии заключается в том, что схемы HVAC не предназначены для этого.Он обеспечивает очень небольшое количество энергии, поэтому делать его хорошо сложно. Если вы воруете слишком много, вы включаете свое оборудование, когда не хотите. Если вы украдете слишком мало, ваша батарея разрядится, и в конечном итоге термостат выйдет из строя.

Когда система HVAC включена, может быть украдено больше энергии, чем когда она выключена. Термостат может заряжать свою резервную батарею, когда оборудование работает, но имеет тенденцию медленно разряжаться, когда оборудование не работает. Это означает, что у во время минимального использования вероятность разрядки резервных батарей или даже их полной разрядки велика.

Что еще хуже, некоторые термостаты, такие как Nest, имеют постоянную батарею. Такие аккумуляторные батареи со временем теряют свою емкость (как это когда-либо обнаружил любой, у кого есть смартфон). Поначалу кража энергии с помощью Nest может работать нормально, но по мере того, как батарея стареет, у вас могут возникнуть проблемы.

Для получения дополнительной информации о проблемах с кражей энергии, вот отличный пост на сайте Ecobee, в котором объясняется, почему они не используют его.


Последние мысли

Умные термостаты потребляют слишком много энергии, чтобы работать от батарей. Кража энергии может работать, но она может быть ненадежной и использовать вашу проводку не так, как она предназначена. С-образный провод — лучший вариант , он гарантирует, что ваш умный термостат будет работать столько же, сколько и ваш дом.

Мои рекомендации по добавлению c-wire:

Лучший вариант: комплект для подключения проводов
Самый простой вариант: трансформатор 24 В

Есть вопросы или комментарии? Пожалуйста, оставьте комментарий ниже, и я буду рад начать разговор!

Что такое C-Wire и почему это должно вас волновать?

Установка термостата Honeywell Lyric.

Колин Уэст Макдональд / CNET

В статье New York Times, опубликованной вчера, писатель Ник Билтон обсуждает сбой программного обеспечения, из-за которого перестали работать его обучающие термостаты Nest.

Как описывает это Билтон: «Хотя я установил термостат на 70 градусов за ночь, мы с женой были разбужены плачущим ребенком в 4 часа утра. Термометр в его комнате показал 64 градуса, а гнездо было выключено.«Дополнительные клиенты отметили аналогичные проблемы на онлайн-форуме Nest.

Компания, принадлежащая Google, утверждает, что решила проблему, выполнив обновление прошивки« всех затронутых термостатов Nest », но Билтон (и, вероятно, другие) уже дали присягу к тому времени выключить их термостаты Wi-Fi.

Программные ошибки, конечно же, не новость для Интернета вещей. Каждая «умная» и «подключенная» штуковина может быть подвержена сбоям и взломам, не связанным с оборудованием.

Ring Video Doorbell недавно обновил свое собственное программное обеспечение, чтобы учесть ошибку, которая упростила для хакеров доступ к проприетарной информации Wi-Fi; Insecam, веб-сайт, который публикует кучу прямых трансляций с частных домашних камер видеонаблюдения, призывает людей (в очень общедоступный способ), которые забывают обновить свои пароли со значения по умолчанию на что-то более сложное.Наша команда по умному дому даже экспериментировала с заглушкой беспроводной системы безопасности.

Может ли помочь «обычный» провод?

Что касается термостатов, то одна вещь, которую вы делаете , имеет прямое управление, относится к одиночному проводу, называемому C, или «общим» проводом.

Вопреки своему названию, провод C на самом деле не так уж и распространен. Печи и системы кондиционирования воздуха во многих домах, особенно старых, как правило, имеют четыре провода или меньше и часто полностью исключают провод C.В моем предыдущем доме была четырехпроводная конфигурация — провод R (для питания), провод G (для вентилятора), провод Y (для кондиционера) и провод W (для обогрева). (Конечно, существуют десятки возможных конфигураций и, по крайней мере, столько же различных типов систем HVAC.)

Поскольку у меня был термостат старой школы с очень простым дисплеем, он мог потреблять достаточно энергии от прилагаемого аккумулятор работать стабильно.

Сегодняшним подключенным моделям, с энергоемкими соединениями Wi-Fi и полноцветными экранами часто требуется нечто большее, чем простая батарея AA или AAA — если только вы не согласны постоянно менять батарею.Термостаты, такие как Honeywell Wi-Fi Smart, Honeywell Wi-Fi Smart с голосовым управлением и Ecobee3, получают помощь от провода C, пятого / дополнительного провода, который обеспечивает отрицательный заряд, необходимый для обеспечения достаточной мощности для этих новых функций.

Примечание о «похищении энергии»

В других моделях, таких как Nest Learning Thermostat и Honeywell Lyric, можно использовать провод C, но он им не нужен. Если в вашей системе HVAC нет провода C, эти и другие термостаты вместо этого потребляют энергию напрямую от этих других проводов, когда включен кондиционер или обогрев.Когда ни одна из систем не работает, эти термостаты на короткое время выключат и включат вашу систему отопления, вентиляции и кондиционирования воздуха, чтобы обеспечить эту дополнительную дозу энергии. Многие профессионалы в области HVAC, а также конкуренты Nest и Honeywell Lyric склонны называть эту практику «кражей энергии».

Хотя кража энергии может работать и — и хорошо работала в моей старой квартире в течение многих лет после того, как я перешел на Nest второго поколения с моего старого термостата — это имеет некоторые неотъемлемые риски. Например, включение тепла или кондиционера только для того, чтобы запитать другие части термостата, может фактически повредить вашу систему отопления, вентиляции и кондиционирования воздуха.Всплеск напряжения, протекающий через систему в неожиданное время, может привести к короткому замыканию.

В случае сомнений поговорите со специалистом по HVAC о возможных вариантах. В целях тестирования технический редактор CNET Стив Конэвей установил в мою квартиру C-провод, и это заняло у него примерно 5-10 минут. Конечно, я получил пользу от бесплатной установки C-Wire, поскольку она предназначалась для тестирования тестовых модулей (теперь у нас есть отличный CNET Smart Home, где мы тестируем все наши продукты для умного дома), но это очень простая установка для любого опытного профессионала. — тот, который не должен длиться слишком долго или стоить слишком дорого.

Поскольку провод C может обеспечивать более надежную подачу питания, его установка является безопасным вариантом для * большинства * домов (проконсультируйтесь со специалистом по HVAC в вашем районе, чтобы убедиться, что провод C совместим с вашей системой). Использование одного из них не обязательно поможет предотвратить разовые сбои в программном обеспечении, с которыми недавно столкнулись клиенты Nest, включая Bilton. Пользователи онлайн-форума Nest сообщили о сбое, несмотря на использование соединения C. Тем не менее, это может обеспечить немного больше спокойствия, если вы беспокоитесь об общем состоянии вашей системы HVAC.

Я связался с Nest, чтобы прокомментировать эту статью, но не получил ответа. Как всегда, я обязательно буду добавлять обновления по мере их поступления.

Разъяснение провода смарт-термостата C — что делать, если у вас его нет?
