Чтение чертежей ℹ️ как читать обозначения, правила чтения чертежей деталей общего вида для начинающих, как научиться читать чертежи металлоконструкций

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж — это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.

Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.

Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.
Цифровые, выражающие значения размеров, величину угла и т. п.
Буквенно-цифровые, встречаются в основном в электрических схемах.

Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

читается основная надпись чертежа;

определяется главный вид;
анализируются виды и мысленно объединяются в единое целое;
определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.

Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи — это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

Обозначения на чертежах кмд

Условные знаки на чертежах, которые соответствуют тому или иному параметру, помогают сделать проект более компактным, без ущерба для его емкости.

Данные обозначения наравне с другими аспектами работы архитектора, определяются общепринятыми нормами и правилами употребления.

Ранее, в наших материалах мы говорили о том, как важна четкость составления и читабельность проекта.

Рассматривали многие теоретические стороны черчения.

Сегодня же, мы подобрали для наших читателей и коллег графические иллюстрации, которые помогут правильно создать чертеж для различных конструкций.

Материалы, собранные нами охватывают все ключевые моменты разработки проекта. Вы увидите примеры от деления на конструкторские элементы, до форм оформления документов.

Мы сделали подборку из условных обозначений, как отдельных элементов строения, так и представили полные примеры правильно составленных КМД.

Искренне надеемся, что наряду с ранее рассмотренными темами, эти материалы помогут Вам в Вашей работе.

В свою очередь, мы также всегда рады прийти к Вам на помощь.

Наши специалисты разработают качественный КМД проект любой сложности в кротчайшие сроки и по самым оптимальным ценам.

Просто в «Лукаринвест» не работают по-другому.

А ознакомиться с нашей подборкой обозначений, Вы можете по ссылкам ниже.

Спасибо, что Вы с нами!

———————————————

ведомость монтажных метизов

ведомость отправочных элементов

ведомость рабочих чертежей

внесение изменений на чертежах

другие обозначения

изображение гнутых элементов

Изображения и обозначения сечения сварных соединений и подготовка кромок

категории размеров

ломаный надрез

маркировка отправочных элементов

Наименование линий, их назначение и толщина по отношению к толщине основной линии

определение длины замкнутых элементов

Определение левой стороны конструкции для основной проекции

привязка рисок в прокатных профилях а — для двутавров и швеллеров; б — для уголков

применение обрыва и вырыва на чертежах

применение флажков:

пример деления на отправочные элементы

примеры кмд:

пример маркировки

примеры выполнения выносных линий

простановка размера большого радиуса

простановка размера малого радиуса

простановка размеров взависимости от наклона разметных линий

простановка размеров дуги по координатам

простановка размеров на схемах

простановка размеров по дугам разных радиусов

простановка размеров радиусов

простановка размеров срезов

простановка ряда одинаковых размеров

разрез с секущей цилиндрической поверхностью

расположение колонны в горизонтальном положении

расположение проекций

расположение размеров

расположение размерных линий

Сокращения слов

спецификация на отправочный элемент

таблица заводских сварных швовна 1 марку в м

требуется изготовить

указание наклонв элементов с помощью треугольников

Условные изображения и обозначения сварных соединений

Условные обозначения крепежных деталей

Условные обозначения отверстий

Условные обозначения профилей проката

форматы чертежей

Для заказа КМД, нажмите на кнопку ниже.

Получить оценку! Быстро!

08.06.2016
Просмотров: 18463

Чтение машиностроительных чертежей деталей машин

Всем доброго дня! Я сразу извиняюсь, что так редко пишу посты (буду стараться чаще 😛 ). Но как говорится лучше меньше да лучше. И сегодня поговорим про чтение машиностроительных чертежей , а так же различные обозначения.

Чтение машиностроительных чертежей.

Многие из вас наверное думаю вообще Андрюха (это Я кто не знал 😆 ) умом тронулся и стал читать чертежи, ведь это не книга!?!? Да конечно конструкторские чертежи не книга, а гораздо сложнее и тут необходимо не только знать алфавит но и обладать специальными знаниями инженерного работник. Кстати если кто еще не знает как стать инженером прочтите этот пост.

Я думаю, что инженерам со стажем и даже студентам старших курсов машиностроительных и инженерных специальностей термин чтение чертежей уже знаком не по наслышке. Ладно хватит этой скучной подводки, тем более я постараюсь подать материал как можно проще и интереснее дабы вы не заскучали при прочтении. И так…

Чтение машиностроительных чертежей для начинающих инженеров.

Начинаем читать чертеж, прежде изучив предназначение детали, а именно к какой группе она относится. Это может быть, что угодно например тело вращения (вал) корпусная деталь (картер например) сборочный чертеж узла (редуктор, двигатель и др.). Но сегодня будем рассматривать чертеж типа тело вращения и это вал. Я выбрал эту деталь так как считаю ее наиболее простой как при проектировании так и при изготовлении, особенно это важно учитывать при чтении чертежей начинающими инженерами.

Основные правила чтения чертежей (порядок).

Пожалуй основное правило это не спеша изучить конструкторскую документацию и по порядку начать впитывать информацию с чертежа которую для нас хотел донести инженер конструктор. Только после этого начинаем собственно говоря читать чертеж.

Требования к чистоте поверхностей детали.

И так, что мы видим на чертеже этого вала? Именно! Я выделил красным цветом обозначение шероховатости. Ra от 0,8 до 1,6. Единицы измерения данного параметра микрометры (мкр).

Почему я решил первым делом рассмотреть именно этот параметр спросите вы? Это самое первое, что достойно вашего внимания, сейчас объясню почему. От того какая шероховатость обозначена на чертеже зависит какой финишный вид обработки вам необходимо выполнить на рассматриваемой детали. Например если брать именно этот чертеж, то поверхности где Ra 0,8 и 1,6 мкр необходимо шлифовать или применить токарный станок для твердого точения (после прохождения термообработки или как еще называют ее закалки). Даже наверное Ra 0,8 это скорее всего полирование.

Да чуть не забыл в верхнем правом углу чертежа есть обозначение шероховатости Ra 6.3 (v). Это называется неуказанные шероховатости детали на чертеже. Вы наверное подумаете — ну если не указана так нахрена она вообще надо ? Ну ведь согласитесь, что если на чертеже детали проставить шероховатости на каждой поверхности, то это будет не чертеж а сплошные значки шероховатости 🙂 . Ну короче вы поняли 🙂 . Везде где шероховатость поверхности не указана она должна быть не более 6,3 мкр.

Запомните! Всегда начинайте чтение чертежей с определения чистоты поверхностей на готовой детали, или проще говоря шероховатости.

Обозначение разрезов на чертеже детали.

В этом разделе мы коснемся разрезов на чертеже детали. Да да вы не ослышались именно разрезов, тут все на самом деле просто.Ведь чтение машиностроительных чертежей это совокупность анализа разных обозначений и параметров различных технических характеристик. О как завернул :). Конечно изначально можно подумать, что это же не праздничный торт, чтобы его резать), ладно… Собственно мы видим буквы А и Б которые стоят возле вертикальных пробелов (ну если их можно так назвать, например я называю так) над и под стрелочками. Эти пробелы обозначают начальную и конечную точку разреза. Представьте, что вал это палка колбасы и вам нужно сделать два разреза для приготовления бутербродов. Вы берете нож и режете в двух местах А-А и Б-Б . Что то я про колбасу 🙂 наверное уже пора пойти перекусить.

И вот когда мы сделали два разреза мы сможем увидеть, что находится в внутри (или плоскости сечения) колбасы ТФУУУ…ТЫ вала конечно :). Не точно пора перекусить.

То что мы увидим в разрезе показано в большой прямоугольной рамке внизу чертежа это виды разрезов А-А и Б-Б. На нашем чертеже это всего лишь два шпоночных паза, ничего интересного и сложного.

Стоит сказать, что это показаны простые разрезы но они есть еще и достаточно сложные с изломанным контуром, иногда изломов может быть несколько, хотя принцип вида и обозначения такой же.

Обозначение выносных элементов на чертежах.

Продолжаем чтение машиностроительных чертежей с изучением обозначений. На данном чертеже мы видим. Да на этой детали есть выточки, которые обозначить на основном виде нет возможности, так как это будет слишком мелко и невидно человеческому глазу. По этой причине инженеры технологи и конструктора придумали эти элементы выносить в отдельную область чертежа. Такие элементы называются просто — выносные элементы. На этот параметр обращать особое внимание не стоит так как в основном это всегда стандартные канавки и выточки (фаски). Будьте внимательны, бывает что такая выноска может показывать оригинальную выточку которая может стать достаточно большой проблемой при изготовлении детали и даже проектирования специального инструмента для получения необходимой геометрии канавки. Ну это уже из другой исторрии 🙂 .

Выносные элементы чертежа не достойны особого внимания, но забывать про них ни в коем случае нельзя

Технические требования чертежа.

Да еще обратите внимание на свободное поле на чертеже (справа внизу) там пусто. Ну это просто я такой чертеж неудачный выбрал, уж простите 🙂 . А обычно там располагаются технические требования к детали, а именно:

Твердость детали (а иногда и заготовки)
Неуказанные предельные отклонения и допуски
Требование к не обработанным поверхностям
Твердость детали после проведения термообработки
Символ » * » которым обычно обозначают размер для справок.
Различные особые требования к детали (все, что придет в голову конструктору).

Ну вот пожалуй на сегодня и все. Чтение машиностроительных чертежей, как машиностроительных так и других областей производства наука совсем не сложная и складывается из совокупности знаний которые вы получите после того как закончите соответствующие учебные заведения СУЗы и ВУЗы, а читать чертежи быстро и правильно вы научитесь уже непосредственно когда поработаете на производстве и наберетесь опыта.

Кстати у меня появмлся свой YouTube какнал и вот видео как читать чертежи правильно. Посмотрите для закрепления материала.

Если есть вопросы, или вы хотите и дальше совершенствоваться как инженер, скачайте книгу «Как читать чертежи». Для этого необходимо просто поделиться статьей в социальных сетях. За одно будет мне от вас спасибо! Книга с рисунками и пояснениями читайте на здоровье!

[sociallocker id=1305]Книга как читать чертежи.[/sociallocker]

Всем успехов! Нажимайте на кнопочки внизу статьи и это будет вашим спасибо автору, то есть мне :)!

Спасибо за внимание! Пока!

Чертёж — Википедия

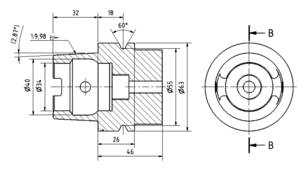

Пример чертежа детали

Чертёж — документ в виде графического изображения, выполненный в определённом масштабе, с указанием размеров и условно выраженных технических условий, соблюдение которых, в зависимости от назначения чертёжа, должно быть обеспечено при изготовлении, монтаже, контроле и упаковке изделия.^[1]^[2]. При создании чертежа используются чертёжные инструменты.

Чертёж — один из видов конструкторских документов^[3], содержащий данные для производства и/или эксплуатации изделия. Правила графического отображения вырабатывались веками, и установившаяся сейчас система практически едина для всех стран и в наибольшей степени соответствует особенностям человеческого мозга в восприятии объектов окружающего мира^{[источник не указан 226 дней]}. Современным высокотехнологическим машинам для работы чертежи не нужны — они работают с математическими моделями объектов. Легко прослеживается связь — образец эталон — математическая модель — воспроизведение её в металле.

Чертёж детали — изображение изделия, изготавливаемого из однородного по наименованию и марке материала, без применения сборочных операций. Например: вал, втулка, литой корпус, резиновая манжета (неармированная). К деталям относятся также изделия, подвергнутые покрытиям (защитным или декоративным) или изготовленные с применением местной сварки, пайки, склейки. К примеру: корпус, покрытый грунтовкой; стальная гайка, подвергнутая цинкованию; коробка, изготовленная сваркой из одного листа металла, и т. п.

Чертёж сборочной единицы — изображение изделия, состоящего из двух и более составных частей, соединённых между собой на предприятии-изготовителе сборочными операциями (сшиванием, свинчиванием, сваркой, пайкой, клёпкой, развальцовкой, склеиванием, соединение металлическими скобками и т. д.). Например: станок, конвейер, литейный ковш, мотор-редуктор, сварной корпус и т. д.

Сборочный чертёж — документ, содержащий изображение сборочной единицы и данные, необходимые для её сборки и контроля.

Сборочный чертеж

Человек должен настроить машину и проконтролировать величину отклонений геометрии продукции от эталонной модели. В традиционном для XX века производственном процессе, при котором функции системы управления выполняет человек, для обеспечения удобства в восприятии им, изготавливаемого объекта, вместо математической модели используют графическую модель на бумажном носителе. Для сокращения объёмов информации, модель разбивают на элементарные геометрические фигуры, фактически выполняя этим графическое кодирование — знак диаметра и две цифры несут информацию об объекте в математике известном как «геометрическое место точек, равно удалённых…». Работать с геометрическими формами сложно: если поверхность не сводится к элементарным геометрическим формам, её выводят по точкам.

А точечные поверхности воспроизводят путём интерполяции их различного рода устройствами, имеющими программное управление (в том числе и механическими копирами). Здесь имеет место следующая связь: образец-эталон — графическая модель — воспроизведение её в металле. Удобства очевидны: графическая модель — чертеж, легко тиражируется, она дёшева — можно напечатать большое количество экземпляров. Именно удобство в работе позволяет чертежам, как сейчас, так и в обозримом будущем, оставаться полноправными участниками производственного процесса: машины работают с 3D моделями, а человек — с чертежами. Пока трудно представить, что у рабочего в тумбочке рядом с фрезами лежит планшет или ноутбук, и вряд ли такое произойдет в ближайшее время, так как размеры чертежа порой достигают нескольких метров, и рассматривать его на экране 10″ просто неудобно, а голографические чертежи, которые могли бы и подойти для этих целей, пока ещё не разработаны конструкторами, и на их разработку и внедрение, нужно время. Но даже и при их внедрении в производство чертежи все равно останутся незаменимыми, так как они представляют собой копию электронной закодированной информации, и при поломке электроники или полной утрате электронных файлов с помещённой на них информацией по чертежам можно гораздо быстрее, наглядным образом, ознакомиться с этой информацией вновь, а также и предотвратить в определённых случаях возможность её утраты.

Таким образом, чертежи выполняются по правилам, представляющим собой правила кодирования информации об объекте, с целью сокращения её объёма.

Принятые в России основные требования к выполнению чертежей изложены в ГОСТ 2.109—73^[4].

Древний мир[править | править код]

История возникновения и развития науки об изображении предметов на плоскости берет своё начало в далёком прошлом. Ещё не зная бумаги и карандашей, человек с помощью угля, мела или ещё какого-нибудь другого красящего вещества изображал на стенах своих жилищ предметы из окружающей его природы. Чаще всего это были рисунки животных и птиц, охота на которых служила человеку источником существования.

Древние египтяне передавали свои мысли и представления с помощью знаков-рисунков, которые называются иероглифами.

Длинными строчками выстраивались на плитках и стенах змеи, совы, ястребы, руки, головы, люди, жуки. Среди них всевозможные фигуры: квадраты, треугольники, круги, петли.

Ученые проследили длинный путь от картинки до современных букв. И те, и другие знаки не чужды друг другу. Оба вида изображений служат одной цели: передать сообщение от одного человека другому.

Появление чертежей связано с практической деятельностью человека — строительством укреплений, городских построек. Первоначально их выполняли прямо на земле. Но также археологами были обнаружены чертежи, выполненные на камне, папирусе, глиняных дощечках, пергаменте, а более поздние — на бумаге. Для записей на папирусе древние египтяне делали первые чернила из золы корней папируса, которую смешивали с клейким соком акации или вишни, а древним грекам были известны графитовые стержни для письма и рисования.

Исследователи утверждают, что деревянная линейка и циркуль являются самыми древними чертежными инструментами. Потому что удивительно ровные прямые линии и правильные круги, например, на стенах и куполах храмов и домов Вавилонии и Ассирии невозможно было бы провести без специальных инструментов. Железным и бронзовым циркулям, найденным при раскопках в разных местах земли, более 2 тысяч лет.

Примером древнеегипетского чертежа служит изображение водоема с растущими возле него пальмами. На нём соединены изображения, полученные с двух точек зрения: спереди и сверху. Они удивительным образом переплетены друг с другом.

Древнегреческий чертеж лабиринта содержит только одно изображение — сверху. Но, тем не менее, это первые примеры изображения конструкции на плоскости.

Стремление к стандартизации объектов трудовой деятельности людей можно проследить с глубокой древности. Известно, что хетты за 40 веков до н. э. ввели стандарты на городские постройки. В Древнем Египте были стандартизированы луки, стрелы; из камней стандартных размеров возводились пирамиды.

Много внимания стандартизации уделяли римские императоры. Помимо линейных мер, мер объёма и массы, календаря стандартизация коснулась предметов вооружения, а также знаменитых римских дорог, часть которых сохранилась до наших дней. Были стандартизированы диаметры труб, подводящих воду к жилым домам (нарушение этого стандарта каралось весьма сурово).

Таким образом, жители Древнего мира заложили основы графических изображений, которые были усовершенствованы и обоснованы изобретателями следующих поколений. Было положено начало стандартизации, во многом упростившей деятельность по созданию построек и механизмов.

Средневековье[править | править код]

С развитием технической мысли сохраняется потребность в изображении конструкций. Удобный материал-бумага, изобретённый в Китае, начинает производиться в Италии, Франции, Венгрии, Германии и только потом в России. Собственное изготовление бумаги началось в России при Иване Грозном вместе с рождением книгопечатания.

Многие конструкции запечатлены в рисунках, выполненных в технике гравюры. Именно из них мы узнаем о том, какие приспособления помогали людям в нелегкой жизни.

Архитекторы занимали исключительное положение среди создателей средневекового искусства и были самостоятельны в своих действиях и направлениях работы. В альбоме Виллара де Оннекура собрана различная графическая информация от построения человеческой фигуры до сложнейшей конструкции элементов готического храма.

Люди Средневековья владели понятием стандартизации. Она применялась в строительстве морских судов в Венецианской республике. Построенные из стандартизованных элементов корпуса судов вводились в специальные каналы, по обеим сторонам которых размещались нужные материалы, оборудование, такелаж и т. д., вплоть до бочонков с пресной водой и ящиков с продовольствием. В конце канала поднимался флаг, и корабль выходил в море. Как известно, в XII—XIV вв. Венецианская республика, опираясь на мощный флот, достигла большого могущества.

Средством для работы на бумаге сначала были тушь и чернила, а потом стали пользоваться углём, металлическими палочками-штифтами. Их делали из свинца или серебра. Периодически в разных странах находили залежи графита, которые быстро истощались.

Именно этими материалами выполнены чертежи-рисунки выдающегося изобретателя эпохи Возрождения Леонардо да Винчи. Он придумывал самые различные механизмы: крутильный станок на несколько веретен, прокатный стан, станки для нарезки винтов, для шлифовки оптических стекол, шлюзы, несколько видов водоподъемных машин, оборонительные сооружения, летательные аппараты. Многие его изобретения не воплотились в жизнь, но задали направление для технической мысли последующих поколений.

Первое упоминание о чертежах в России относится к началу XVI века и содержит описи церковного архива, по утверждению которых, самый древний чертёж выполнен в 1517 году. Одним из интереснейших образцов чертежей XVI века является план города Пскова (1581 год) и «Петров план города Москвы» (1597 год).

Годуновский чертёж Московского Кремля, выполненный в период с 1600 по 1605 год, дает наглядное представление о расположении построек в Кремле и за его пределами.

Слово «чертёж» исконно русское. Использовалось в значении, близком современному, то есть изображение каких-либо предметов на бумаге, план чего-либо. Изображения выполнялись от руки, на глаз, требовали словесных пояснений.

Чертежами пользовались многие выдающиеся изобретатели и инженеры. В 1586 году знаменитый пушечный мастер Андрей Чохов отлил колоссальную Царь-пушку, а его ученики уже с начала 30-х годов XVII века руководились чертежами при изготовлении орудий.

Стандарты в России появились во времена Ивана Грозного. При нём была стандартизирована артиллерия и разработан метательный инструмент. Тогда же впервые в мире^{[источник не указан 707 дней]} было организовано «разборно-сборное» строительство. В районе Углича под руководством И. Г. Выродкова построили значительных размеров деревянную крепость (стены, башни, склады и т. д.). Затем её разобрали, сплавили по Волге к Свияжску (за 1000 км), который Иван Грозный выбрал в качестве опорной базы перед походом на Казань, и за короткий срок (около четырёх недель) собрали.

Требовалась высокая организация труда, унификация элементов сооружений крепости, достаточная точность их изготовления, простая, удобная система маркировки.

Эпоха Средневековья внесла свои коррективы в технику выполнения чертежей. Они стали более точными, часть из них выполнялась с помощью чертёжных инструментов. Основными материалом для выполнения чертежей стала бумага. Но чертежи эпохи Возрождения зачастую содержали одно изображение, не дающее возможность представить объект полностью, или выполнялись в виде рисунка, выполненного без особых правил.

Форматы листа

Международный стандарт размеров листов, ISO 216 (ГОСТ 2.301—68^[5]), построен на основе немецкого стандарта размеров листов DIN 476. В стандарте ISO отношение ширины к длине листов различных форматов одинаково, и составляет 2{\displaystyle {\sqrt {2}}}, Или примерно 1:1,4142. Базовым форматом листа является A0, площадь которого равна 1 м². Каждый из следующих форматов листов A1, A2, A3 и т. д., имеет вдвое меньшую площадь, чем предыдущий. Эти форматы по ГОСТ 2.301-68 имеют название «основные форматы».

Основной формат — формат конструкторского документа, которому отдают предпочтение, размеры сторон которого составляют 1189×841 мм (A0) или полученный последовательным делением его на две равные части параллельно меньшей стороны до формата 297×210 мм (A4).

Дополнительный формат — формат конструкторского документа, который образуют увеличением меньшей стороны любого основного формата на величину, кратную её размеру.^[5]

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.

ГОСТ 2.302—68 устанавливает следующий ряд масштабов изображений на чертежах:

масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;
натуральная величина — 1:1;
масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображение предметов на чертеже является сочетанием различных типов линий.

Типы линий, их назначение и толщина установлены ГОСТ 2.303—68 (ISO 128). Сплошная толстая основная линия принята за исходную. Толщина её S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата листа и назначения чертежа. Исходя из толщины сплошной толстой основной линии, выбирают толщину других линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

Виды, толщины и назначения линий по ГОСТ 2.303—68:

$\sqrt {2}$ График за работой

Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.

Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения, ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину.

В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши.

$\sqrt {2}$

Простая односторонняя доска.
Доска с торцевыми награтками.
Американский станок.
Угольники.
Рейсшины.
Хомутик и пружины.
Эксцентрическая линейка.
Лекала.
Лекало для параболы.
Штриховальная линейка.
Рейсфедеры.
Калиберный рейсфедер.
Двойной рейсфедер.
Криволинейный рейсфедер.
Рапидограф.
Простой циркуль.
Державка.
Конические ножки циркуля.
Волосной циркуль.
Круговой циркуль.
Складной циркуль.
Кронциркуль.
Пропорциональный циркуль.

Условные обозначения и изображения на судостроительных чертежах

Условные обозначения и изображения применяются в судостроительном черчении для того, чтобы упростить и ускорить разработку чертежей и облегчить их чтение.

Все условные обозначения, применяющиеся на чертежах, в основном подразделяются на графические изображения, знаки и буквенные обозначения.

Условные графические изображения применяют на рабочих чертежах при вычерчивании конструкции или ее деталей в малом масштабе, когда точное изображение показать невозможно. Эти изображения выполняют в масштабе чертежа, а условные знаки — без соблюдения масштаба, но с сохранением величины знака при повторении его на том же чертеже.

Условные обозначения и изображения выполняют в соответствии с ГОСТом и отраслевыми стандартами.

Рассмотрим основные условные обозначения и изображения, применяемые на рабочих чертежах.

В табл. 2.1 приведены условные обозначения листового, полосового и профильного металла, а в табл. 2.2 даны некоторые основные обозначения элементов и соединений корпуса.

Таблица 2.1. Условные обозначения листов и профилей

* В конструктивных чертежах над чертой указываются размеры стенки, под чертой — пояска. В рабочих чертежах размеры стенки и пояска указывают раздельно, как для полос.

Таблица 2.2. Обозначение элементов и видов соединений металлических конструкций

Размеры профилей определяются обычно соответствующими ГОСТ.

Применяя обозначения на чертежах, можно ограничиться одной проекцией профилей.

Условные буквенные обозначения на чертежах корпусных конструкций приведены в табл. 2.3.

Таблица 2.3. Сокращенное обозначение корпусных конструкций на чертежах

При крупном масштабе чертежа (1:1, 1 :2 или 1:5), когда толщина листов, полос и профилей на чертеже более 2 мм, их сечения заштриховывают. При мелких масштабах (1 : 10 и менее), когда толщина деталей недостаточна для штриховки (менее 2 мм), сечения затушевывают карандашом, а на кальках заливают тушью.

Изображение и условное обозначение сварных швов на чертежах производится согласно ГОСТ 2.312—72. В судостроении применяют различные типы сварных швов, которые определяются следующими стандартами:
ГОСТ 5264—69 — ручная злектродуговая сварка.

ГОСТ 11533—75 —автоматическая и полуавтоматическая дуговая сварка под флюсом.

ГОСТ 14771—76 — электродуговая сварка в защитном газе.

ГОСТ 8713—70 — автоматическая и полуавтоматическая сварка под флюсом.

ГОСТ 14806—69 — дуговая сварка алюминия и алюминиевых сплавов.

ГОСТ 15878—79 — сварные соединения, выполненные контактной электросваркой.

Имеются также отраслевые стандарты, в которых приведены требования применительно к судостроительной промышленности.

Если конструктивные элементы швов, применяемых на чертеже, отличаются от указанных в стандартах, они особо оговариваются в чертеже или технических условиях на изготовление конструкции.

Условные обозначения сварных швов наносят на чертежи во всех случаях независимо от масштаба изображений. Сварные швы обозначают на чертежах ломаной линией, состоящей из горизонтального и наклонного участка, которые заканчиваются односторонней стрелкой, указывающей место расположения сварного шва.

Видимая сторона сварного шва обозначается сплошной линией, а невидимая — штриховой.

Согласно ГОСТ 2.312—72 сварные швы имеют графическо-буквенное обозначение. Над полкой линии-выноски пишут обозначение видимого шва, а под ней — невидимого. Знаки сварных соединений показаны в табл. 2.4.

Таблица 2.4. Вспомогательные знаки для обозначения сварных швов

Условное обозначение сварного шва делится на следующие части:
1. Вспомогательные знаки шва по замкнутой линии и монтажного шва (ставятся на стыке выноски с полкой).

2. Обозначение шва согласно соответствующему стандарту на типы и конструктивные элементы швов сварных соединений.

3. Буквенно-цифровое обозначение шва сварного соединения согласно соответствующему стандарту (отделяется от предыдущей части обозначения дефисом).

4. Обозначение способа сварки в соответствии с тем же стандартом (может не указываться).

5. Знак и размер катета шва (отделяется от предыдущей части дефисом).

6. Знак прерывистого или точечного шва и длина свариваемого участка или размер шага по соответствующим стандартам (отделяется от предыдущей части дефисом).

7. Вспомогательные знаки.

Всем швам одного и того же типа с одинаковыми размерами в поперечном сечении, имеющими одинаковое условное обозначение, присваивают один и тот же номер, который проставляют на выносной линии одного из швов вместе с обозначением, а на всех остальных швах — только их номер. Если все швы на чертеже одинаковы и изображены с одной стороны (лицевой или оборотной), то порядковый номер швам не присваивают и обозначают их только линиями-выносками без полок, кроме шва, на котором указано условное обозначение. Если все швы на одном чертеже выполнены по одному и тому же стандарту, то номер стандарта в изображении шва может не указываться, а проставляться только в технических требованиях или в таблице швов.

Сварочные материалы указываются на чертеже в технических требованиях или в таблице швов.

Примеры изображения сварных швов показаны в табл. 2.5.

Таблица 2.5. примеры изображения сварных швов.

Основная надпись чертежа

ГОСТ 2.104 – 68

Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.

Основные надписи заглавные и последующие листы

1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко. Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое». Назначение изделия и его местоположение в названии не указывается.

2 – обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:

УЧ-01.10.06.01

или

202.10.06.01

202 – индекс установленный разработчиком
10 – порядковый номер сборочной единицы, входящей в изделие
06 – номер сборочной единицы
01 – нумерация деталей

Основная надпись для чертежей и схем

Основная надпись для последующих листов чертежей,
схем и текстовых документов

3 – графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:

Сталь 08кп ГОСТ 1050 – 88

4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:

П – техническое предложение
Э – указывает на эскизный проект
Т – означает, что это технический проект
О – изготовление опытной партии
А – скорректированный документ по результатам опытной парти
Б – эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой – А

Основная надпись заглавного листа
для оформления текстовых документов

5 – Масса изделия – указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

Расположение основной надписи
на формате листа А4

Расположение основной надписи вдоль длинной стороны
для форматов больше А4

Расположение основной надписи вдоль короткой стороны для форматов больше А4

6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.

7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.

8 – количество листов в целом.
Число документов указывают только на первом листе.

9 – название предприятия выпустившего документ

10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».

11 – фамилии лиц подписывающих документ.

12 – места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.

13 – указание даты подписания документа.

14 – 18 – графы предназначены для внесения изменений.

19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов. Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.

20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.

21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.

22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.

23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.

24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.

25 – в данной графе указывается документ, где он впервые был записан.

26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на 180°.

27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.

28 – номер и дата утверждения документации соответствующей литеры.

29 – номер и дата утверждения документации.

30 – индекс заказчика

31 – копировщик документа

32 – указание формата листа

33 – определение зоны, где находится модифицируемая часть изделия

34 – номер авторского свидетельства на изобретение

Обозначение резьбы на чертеже согласно ГОСТ

Самое большое распространение получили крепежные изделия, которые имеют резьбовую поверхность. За счет определенного сочетания витков и впадин обеспечивается надежное крепление, выдерживающее большое давление. Существует просто огромное количество различных крепежей, все они характеризуются определенными эксплуатационными характеристиками.

Обозначение резьбы

Классификация резьбы

Резьбовая поверхность может классифицироваться по достаточно большому количеству различных признаков. Применяемые обозначения позволяют определить основные параметры, за счет чего упрощается выбор подходящих крепежных элементов. В зависимости от того, какая поверхность обрабатывается, выделяют наружную и внутреннюю резьбу. Для внутренней и наружной резьбы свойственны свои одинаковые характеристики. Кроме этого, выделяют следующие типы соединений:

Метрические.
Метрические конического типа.
Трубные цилиндрического типа.
Конические трубные.
Конические двойные.
Упорная резьба.
Круглая.
Трапецеидальная.

Классификация резьбы

Витки могут быть левыми и правыми. Распространение левой резьбы довольно большое, она служит для крепления обычных и ответственных деталей.

Профили и параметры резьбы

Наибольшее распространение получил метрический профиль. Для регламентирования основных параметров был принят ГОСТ 9150-81, который затем сменился ГОСТ 9150-2002 . Среди особенностей подобной поверхности можно отметить следующие моменты:

Витки напоминают равносторонний треугольник, угол профиля 60 градусов. Наружные витки обладают несколько иным углом притупления витков и впадин Основными параметрами считаются номинальный диаметр и шаг расположения витков.
Варианты исполнения с мелким шагом применяются в случае, когда нужно обеспечить высокую герметичность получаемого соединения.
При обозначении применяется буква «М», после которой указывается диаметр. Допуски и другая информация отображается на чертеже только в случае, когда он используется для получения высокоточных и качественных изделий.

: Профили резьбы

: Профили и обозначения резьбы с примерами

Меньшее распространение получил дюймовый тип крепежных изделий. Сегодня на территории СНГ практически отсутствуют стандарты, регламентирующие основные параметры подобной поверхности. Дюймовые варианты исполнения, как правило, применяются при проведении ремонта. Особенность подобного варианта исполнения заключается в выражении основных размеров в дюймах.

Скачать ГОСТ 9150-2002

Трубная цилиндрическая резьба характеризуется профилем, который свойственен метрической. Поверхность образуется за счет треугольников с равными сторонами и углом при вершине 55 градусов. В качестве стандартов был принят ГОСТ 6367-81. Применяется она для соединения труб и тонкостенных цилиндрических изделий. Для конической был разработан собственный ГОСТ 6211-81, профиль в этом случае соответствует дюймовой. Трубные варианты исполнения встречаются сегодня крайне часто. Процесс их нарезания был существенно упрощен за счет появления специальных инструментов и оборудования.

Трубная цилиндрическая резьба

Встречается крепежный элемент в виде трапеции. В этом случае профиль напоминает равнобокую трапецию, угол между отдельными сторонами составляет 30 градусов. Применяется подобная форма в случае, если заготовка имеет диаметр от 10 до 640 мм. Обозначения и многие другие моменты указываются в ГОСТ 9481-81. Область применения – передача вращения.

Упорная стандартизирована ГОСТ 24737-81. Форма в этом случае напоминает неравнобокую трапецию, одна из сторон накланяется на угол 3 градуса. Область применения – передача одностороннего усилия, которое оказывает воздействие в осевом направлении

Каждый крепежный элемент характеризуется своими определенными особенностями, от которых зависит и их предназначение.

Параметры резьбы

В нормативной документации можно встретить все распространенные обозначения и размеры, требующиеся для определения размеров и других качеств резьбовой поверхности.

Назначение резьбы и ее элементы

Назначение рассматриваемого крепежного элемента заключается в соединении и фиксации отдельных элементов. Рассматриваемые изделия могут быть предназначены для передачи вращения или некоторых усилий. Основными элементами можно назвать:

Профиль рассматривается в сечении, которое образуется при прохождении через ось. Другими словами, создаваемая ось рассекает изделие по полам, в результате чего отображается определенная форма. На основе полученного изображения можно определить некоторые другие наиболее важные параметры.
Витком называют часть поверхности, которая образуется при полном обороте. В некоторых случаях указывается число витков рабочей части. Определить этот показатель можно при делении протяженности рабочей части на показатель шага.
Угол профиля образуется между боковыми сторонами. В некоторых случаях этот параметр указывается на чертежах. Для обозначения угла применяется плоскость, проходящая через ось изделия.
Шаг резьбы считается наиболее важным параметром, который указывается в технической документации и на чертежах. Подобный параметр определяет расстояние между параллельными точками двух рядом лежащих впадин. В метрических указанное расстояние обозначается в миллиметрах.
Высота профиля считается также важным параметром. Он учитывается при проектировании различных изделий. Высота профиля – расстояние, которое образуется между вершиной витков и основанием. С увеличением этого параметра существенно повышается прочность получаемого соединения, но усложняется процесс свинчивания.
Наружный, средний и внутренний диаметр. На чертежах и в другой технической документации, как правило, указывается наружный диаметр – диаметральный размер, который описывает около резьбовую поверхность. Другие показатели учитываются крайне редко, но также заносятся в специальные таблицы.

: Элементы резьбы

: Схематическое изображение элементов резьбы

Некоторые из приведенных выше параметров указываются на чертежа специальными обозначениями, другие можно найти в специальной технической документации. При нарезании витков уделяется информация наружному диаметру и шагу их расположения.

Изображение и обозначение резьбы на чертежах

Резьбовая поверхность представлена сложной формой, которая образуется при винтовом движении плоского контура. Подобное соединение сегодня применяется крайне часто. Именно поэтому были приняты определенные стандарты по их обозначению на чертеже. Для упрощения задачи по созданию проектной документации сложный профиль обозначается условно. Обозначение резьбы можно охарактеризовать следующим образом:

Зачастую при отображении разреза применяется тонкая линия, которая немного заходят на штриховку. Для обозначения подобного соединения на выносных размерных линиях указывается тип соединения (к примеру, «М» указывает на метрическую). Следующая цифра отображает диаметральный размер.
В некоторых случаях применяется условное обозначение резьбы, связанное с отображением профиля. Подобная выноска требуется для обозначения угла между отдельными витками.
При создании ответственных и высокоточных изделий указывается допуск размеров. Как правило, для этого отображается выносная полка или обычные размерные линии.
Шероховатость образующейся поверхности также имеет важное значение при создании качественных и ответственных крепежных элементов.

Схематическое обозначение конической резьбы практически не отличается от метрической. В некоторых случаях витки изображаются в оригинальном виде. Однако, изобразить ее довольно сложно, поэтому чаще всего применяется условное обозначение.

Крепежные резьбы

Наибольшее распространение получили крепежные изделия. Их предназначение заключается в свинчивании и закреплении отдельных деталей. Среди особенностей отметим следующие моменты:

Витки должны быть рассчитаны на большое усилие. Для этого уменьшается шаг или увеличивается высота профиля.
Если получаемое изделие должно обладать высокой герметичностью, то уделяется внимание форме вершин витков и впадин. Они должны идеально подходит друг к другу.
Уделяется внимание твердости применяемого материала при изготовлении, так как при воздействии осевой нагрузки часто происходит срезание рабочей части.

Крепежные элементы рассматриваемого типа характеризуются надежностью и практичностью в применении.

Крепежные и ходовые резьбы

Ходовые резьбы

В некоторых случаях предназначение рассматриваемой поверхности заключается в не креплении деталей, а обеспечении плавного хода в определенном диапазоне. К особенностям подобных изделий можно отнести следующие моменты:

Профиль имеет форму, которая обеспечивает плавный ход. Для этого создается поверхность с наименьшим количеством углов.
Как правило, рабочая часть длинная, в начале и в конце есть ограничители хода.
Применяемый материал при создании заготовки должен обладать высокой износостойкостью.

Встречаются подобные изделия сегодня крайне редко, так как их надежность и срок службы относительно невысокие.

Размеры согласно ГОСТ 6211-81

Рассматриваемый ГОСТ применяется для обозначения трубной конической резьбы. В таблице отображается следующая информация:

Шаг.
Диаметр в основной плоскости.
Длина рабочей части.

Скачать ГОСТ 6211-81

В технической документации также могут указывать допуски и некоторые другие параметры. Для каждого значения применяются свои условные обозначения, которые можно выбрать из специальных таблиц.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чтение чертежей ℹ️ как читать обозначения, правила чтения чертежей деталей общего вида для начинающих, как научиться читать чертежи металлоконструкций

Основные правила чтения чертежей

Обозначения на чертежах в машиностроении

Допуски и посадки

Обозначения размеров

Выносные элементы

Обозначение материалов в сечениях

Условные обозначения на чертежах технологической документации

Порядок чтения чертежей для начинающих

Пример чтения чертежа детали

Заключение

Обозначения на чертежах кмд

Чтение машиностроительных чертежей деталей машин

Чтение машиностроительных чертежей.

Чтение машиностроительных чертежей для начинающих инженеров.

Основные правила чтения чертежей (порядок).

Требования к чистоте поверхностей детали.

Обозначение разрезов на чертеже детали.

Обозначение выносных элементов на чертежах.

Технические требования чертежа.

Чертёж — Википедия

Древний мир[править | править код]

Средневековье[править | править код]

Условные обозначения и изображения на судостроительных чертежах

Основная надпись чертежа

Обозначение резьбы на чертеже согласно ГОСТ

Классификация резьбы

Профили и параметры резьбы

Назначение резьбы и ее элементы

Изображение и обозначение резьбы на чертежах

Крепежные резьбы

Ходовые резьбы

Размеры согласно ГОСТ 6211-81

Добавить комментарий Отменить ответ
