Обозначение видов: ГОСТ 2.305-2008 Единая система конструкторской документации (ЕСКД). Изображения – 31.Виды. Обозначение видов.



     Изображения предметов выполняют по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 1.20).

    Изображения на чертеже в зависимости от содержания разделяют на виды, разрезы, сечения.



1.3.1. ВИДЫ

   Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. На видах допускается наносить контуры невидимых элементов (рис. 1.21).

Виды разделяются на основные, дополнительные и местные.



   Основными называют виды, полученные на шести основных плоскостях проекций. За основные плоскости проекций принимают шесть граней пространственного куба, внутрь которого помещают предмет (рис. 1.22). После разворота граней куба получают схему расположения основных видов на чертеже (рис. 1.23).













Устанавливаются следующие названия основных видов (см. рис. 1.23):

1 – вид спереди (главный вид)

2 – вид сверху

3 – вид слева

4 – вид справа

5 – вид снизу

6 – вид сзади

Основные виды, как правило, располагают в проекционной связи.

Количество основных видов на чертеже определяется формой детали, при этом предпочтение отдается комбинации из трех видов: спереди, сверху, слева (рис. 1.24).





Дополнительным видом называют изображение, полученное проецированием предмета или его части на плоскость, не параллельную основным плоскостям проекций  (рис. 1.25).





Местным видом называют изображение отдельного, ограниченного места поверхности предмета (рис. 1.26).



ОБОЗНАЧЕНИЕ ВИДОВ



Виды, вынесенные из проекционной связи, всегда обозначают  (рис. 1.27, см. рис. 1.25 и 1.26).





Стрелки, указывающие направление взгляда наблюдателя, выполняются тонкими линиями. Соотношение размеров стрелки и возможные варианты ее оформления приведены на рис. 1.28.





Для буквенного обозначения применяют прописные буквы русского алфавита. Буквенное обозначение видам присваивается в алфавитном порядке без повторений и пропусков (за исключением букв И, О, Х, Ъ, Ы, Ь). Буквы выполняются шрифтом высотой 7 или 10 мм.

В случае, если изображение повернуто, буквенное обозначение дополняется соответствующим знаком (рис. 1.29).



Расположение видов на чертеже: ГОСТ, основные правила ЕСКД

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Расположение видов на чертежеРасположение видов на чертеже Расположение видов на чертеже

Область применения

Методы отображения предметов  универсальны и охватывают чертежи и другие дизайнерские  материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Скачать ГОСТ 2.305-2008 «Изображения — виды, разрезы, сечения».

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Виды

Преимущественный  метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается  между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

Основные видыОсновные виды

Основные виды

В результате проекции образа предмета возникает схема основных видов изделия:

  • спереди;
  • справа;
  • снизу;
  • слева;
  • сверху;
  • сзади.

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Дополнительные видыДополнительные виды

Дополнительные виды

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом  секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

  • Простые. Используется одна рассекающая плоскость.
  • Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

  • горизонтальные;
  • вертикальные;
  • наклонные.

По конфигурации  сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо  основной плоскости, вертикальные делятся на  фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

  • продольные;
  • поперечные.
Ступенчатый разрезСтупенчатый разрез

Ступенчатый разрез

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать  расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано  по соседству с опорным основным видом. Можно  их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время  условного рассечения объекта оставить лишь ту его  часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

  • являющиеся частью разреза;
  • самостоятельные.

Среди самостоятельных различают:

  • Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
  • Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.
Наложенные сеченияНаложенные сечения

Наложенные сечения

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие  условности и упрощения:

  • Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
  • Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
  • Переход между поверхностями допускается отражать условно или вовсе опускать.
  • Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
  • Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
  • Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
  • Плоские грани детали выделяют диагональными тонкими линиями.
  • Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
  • Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Расположение видов на чертеже

Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа.

Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях. В тех случаях, если это необходимо, те части поверхностей предметов, которые являются невидимыми, допускается обозначать при помощи штриховых линий.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Виды вне проекционной связи

Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.



Размеры стрелки

Все стрелки, которые наносятся на чертежах в случае отображения вида вне проекционной связи, должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.



Расположение видов на поле чертежа

Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров. Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.



Рациональное расположение видов

Под рациональным расположением видов на машиностроительных чертежах понимается такое их размещение, при котором дается полное представление о форме и всех особенностях изображаемой детали.



Применение разрывов

В тех случаях, когда изображаемые на чертежах предметы имеют участки, где поперечное сечение или является постоянным, или изменяется закономерным образом, их допустимо изображать с разрывами. При этом контуры этих разрывов должны обозначаться при помощи сплошной тонкой волнистой линии.



Местный вид

По местным видом понимается такое изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей.

Допускается ограничение местного вида при помощи тонкой волнистой линии обрыва. В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.



Дополнительные виды

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.



В случае если дополнительный вид позиционируется в проекционной связи с исходным изображением, символы обозначающие вид и направление взгляда не наносится.



Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с нанесением буквенного обозначения, а над дополнительным изображением делается обозначение вида.



Допускается поворот основного вида, который сопровождается нанесением знака «повернуто».



Знак «повернуто» имеет строго определенные размеры и должен наноситься в соответствии с принятыми правилами и стандартами.







Обозначение разрезов

В ГОСТ 2.305-2008 предусмотрены следующие требования к обозначению разреза:

1. Положение секущей плоскости указывают на чертеже линией сечения.

2. Для линии сечения должна применяться разомкнутая линия (толщина от S до 1,5S длина линии 8-20 мм).

3. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой.

4. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда, стрелки должны наноситься на расстоянии 2-3 мм от внешнего конца штриха.

5. Размеры стрелок должны соответствовать приведенным на рисунке 14.

6. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

7. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла (рисунок  24).

 Рисунок 24 — Примеры обозначения разреза

8. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).

9. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

10. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.

11. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

12. Допускается располагать разрез на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения — значка «Повернуто» (рисунок  25).

Рисунок 25 — Условное графическое обозначение – значок «Повернуто»

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости (рисунок  26).

Рисунок 26 — Поперечное сечение вала

Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (рисунок  27).

Рисунок 27 — Сечение цилиндрической поверхностью

Вместо слова развернуто применяется условное графическое обозначение – значок «Развернуто», форма и размеры которого представлены на рисунок  28.

Рисунок 28 — Значок «Развернуто»

Сечения разделяют на наложенные (рисунок  29) и вынесенные (рисунки  30, 31). Предпочтительными  являются вынесенные сечения, их допускается располагать в разрыве между частями одного и того же вида (рисунок  30).

Рисунок 29 — Пример изображения наложенного сечения

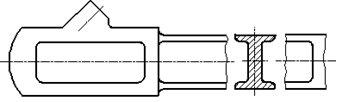

Рисунок 30 — Пример изображения вынесенного сечения,

 расположенного в разрыве между частями одного и того же вида

Рисунок 31 — Пример изображения вынесенного сечения

В случаях, когда сечение является симметричной фигурой, линию сечения не проводят. Ось симметрии вынесенного или наложенного сечения указывают штрих — пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят (рисунки  26, 29).

Контур вынесенного сечения, а также сечения, входящего в состав  разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают её одинаковыми прописными буквами русского алфавита (в строительных чертежах – прописными или строчными буквами русского алфавита или цифрами). Сечение сопровождают надписью по типу «А-А» (рисунки 31, 32).

Рисунок 32 — Пример обозначения сечений

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение (рисунок  33).

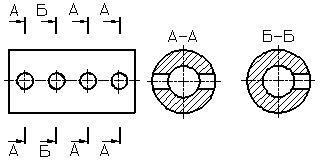

Рисунок 33 — Пример обозначения и изображения одинаковых сечений

Для несимметричных сечений, расположенных в разрыве или наложенных, линию сечения проводят со стрелками, но буквами не обозначают (рисунок  34).

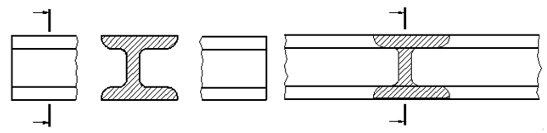

Рисунок 34 — Пример несимметричных сечений

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рисунок  35).

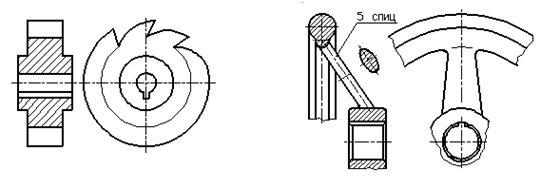

Рисунок 35 — Пример выполнения сечений по отверстиям

Выносные элементы

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. На рисунке 36 представлен пример оформления выносного элемента.

Рисунок 36 — Пример оформления выносного элемента

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен. Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.

Условности и упрощения изображений

Условности и упрощения – это правила, позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-2008 устанавливает следующие условности и упрощения:

1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения ограниченную осевой линией или немного более половины изображения с проведением в последнем случае линии обрыва (рисунок 37).

Рисунок 37 — Пример упрощенного изображения симметричной детали

Рисунок 38 — Пример изображения предмета с одинаковыми, равномерно расположенными элементами

 2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента, а остальные элементы показывают упрощенно или условно. Допускается изображать часть предмета с надлежащими указаниями о количестве элементов, их расположении и т. п. (рисунок 38).

3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок  39).

Рисунок 39 — Пример упрощенного изображения линий пересечения поверхностей

4. Плавный переход от одной поверхности к другой показывается условно  или совсем не показывается (рисунок  40).

Рисунок 40 — Пример упрощенного изображения плавного перехода между поверхностями

5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают  условно нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез (рисунок  41).

Рисунок 41 — Пример изображения местных разрезов на валах

«Виды: Назначение, классификация, обозначение»

Учебно-методическое пособие

по дисциплине «Инженерная графика»

«Виды: Назначение, классификация, обозначение»

для студентов II курса специальностей

160108 Производство летательных аппаратов

151901 Технология машиностроения

230113 Компьютерные системы и комплексы

2013

Принята

Предметной (цикловой) комиссией

Протокол № _________

от «__________» 20___г

Утверждаю:

Зам. директора по учебно-методической работе

_____________ Е.А. Коробкова

Председатель предметной

(цикловой) комиссии

_________________В.К. Задорожный

Методист

_________________О.Ю. Безносова

Разработали:

Ларионова Е.В., Букова О.М.

преподаватели дисциплины «Инженерная графика»

Оглавление

Введение. 4

Изображения изделий на чертежах: виды, разрезы, сечения 5

Виды. 5

Основные виды. 6

Этапы выполнения вида на чертеже 7

Правила обозначения основных видов на чертеже 9

Дополнительные виды. 10

Пример использования дополнительного вида на чертеже. 10

Правила обозначения дополнительных видов 11

Местные виды. 12

Правила обозначения местных видов 13

Вопросы для самоконтроля 14

Основная литература 16

Дополнительная литература 16

Введение.

При изучении дисциплины «Начертательная геометрия и инженерная графика» студенты должны знать основные правила по выполнению изображений на черте­жах согласно ГОСТ 2.305-68 «Изображения, виды, разрезы, сечения». Усвоить последовательность выполнения видов на чертеже.

При выполнении машиностроительных чертежей пользуются правилами прямоугольного проецирования. В этом отношении лучшим способом приобретения навыков построения видов являются задания по вычерчиванию различных видов контуров деталей.

Прежде чем приступить к выполнению контрольного задания, нужно изучить технику выполнения изображений.

Методическое пособие рекомендуется применять при изучении темы «Виды, разрезы сечения», раздел 3 «Машиностроительное черчение». Пособие используется студентами индивидуально при выполнении графических работ по заданной теме в учебных аудиториях в техникуме и дома.

Разработанное методическое пособие поможет обучающимся технически грамотно выбрать необходимое число видов при выполнении чертежей.

В методическом пособии приведены вопросы для самоконтроля, которые проверяют полученные знания по теме «Виды».

Только выполнив в полном объеме задания графических работ,

учащийся может усвоить теоретический материал и приобрести практические навыки, необходимые ему при изучении других тем и для дальнейшей самостоятельной работы.

Изображения изделий на чертежах: виды, разрезы, сечения

ГОСТ 2.305-68 «Изображения — виды разрезы, сечения» уста­навливает основные правила по выполнению изображений на черте­жах.

Изображение предметов должны выполняться по методу прямоу­гольного проецирования. При этом предмет предполагается располо­женным между наблюдателем и соответствующей плоскостью.

За основные плоскости проекций принимают шесть граней ку­ба, грани совмещают в одну плоскость, вместе с полученными на них изображениями.

Виды.

Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

Рисунок 1

На видах допускается наносить контуры невидимых элементов с помощью штриховых линий.

Основные виды.

За основные плоскости проекций принимают шесть взаимно перпендикулярных плоскостей — граней пространственного куба, внутрь которого помещают предмет (рис.2). Грани куба разворачивают до совмещения с фронтальной плоскостью проекций 1, как показано на рис.3.

Рисунок 2 Рисунок 3

Изображение на фронтальной плоскости проекций считается главным и должно содержать наиболее полную информацию о форме и размерах предмета (рис.3).

Количество изображений (видов, разрезов; сечений) должно быть минимальным, но обеспечивающим полное представление о предмете.

Виды, расположенные в проекционной связи с главным видом не обозначаются.

При нарушении проекционной связи виды обозначаются следующим образом:

Вид обозначается прописной буквой русского алфавита (А, Б, В …) размер шрифта для обозначения видов в 2 раза больше размера шрифта размерных чисел, длина стрелки 8… 25 мм. Размещают виды на чертеже так, чтобы 75% поля чертежа было занято изображениями. Этапы выполнения вида на чертеже

1

Внешний контур

Выполняем сплошной толстой линией внешние очертания детали в виде замкнутого контура, смотря на нее в заданном направлении. При симметричном изображении следует показать ось симметрии (штрихпунктирная линия должна выходить за контур на 3-5 мм)

2

Видимые элементы

Дополняем контур очертаниями всех видимых элементов детали. Показываем оси окружности

3

Невидимые элементы

Для уточнения формы детали показываем невидимые элементы штриховыми линиями

Правила обозначения основных видов на чертеже

1

В проекционной связи

Основные виды, расположенные в проекционной связи с главным видом, не обозначаются

2

Вне проекционной связи

Основные виды, расположенные вне проекционной связи с главным видом, всегда обозначаются

Дополнительные виды.

Дополнительным видом – называется изображение, полученное проецированием предмета или его части на дополнительную плоскость, не параллельную основным плоскостям проекций.

Дополнительный вид применяют, если предмет, или его часть, не может быть показан на основных видах без искажения формы.

Пример использования дополнительного вида на чертеже.

Рисунок 4

Обозначение дополнительных видов на чертеже осуществляют с общими правилами обозначения видов.

Если дополнительный вид расположен в проекционной связи с исходным видом, то направление проецирования не показывают и надписи над ним не наносят. При обозначении дополнительных видов буквы обозначения вида всегда параллельны основной надписи. Для удобства построения дополнительного вида на чертеже его допускается поворачивать, применяя при этом знак «повернуто» (диаметр окружности 5 мм)

Если дополнительный вид невозможно расположить в проекционной связи с исходным видом, его помещают на свободном месте и обозначают заглавной буквой русского алфавита и указанием направления взгляда, с помощью которого был получен этот вид.

Правила обозначения дополнительных видов

1

Расположение в проекционной связи

Если дополнительный вид располагается на поле чертежа в проекционной связи, то он не обозначается

2

Расположение вне проекционной связи

Дополнительные виды обозначаются, если они расположены на любом свободном месте чертежа вне проекционной связи

3

Повернутое изображение

Обозначение повернутого изображения сопровождается знаком «повернуто»

Местные виды.

Местный вид – это вид отдельного ограниченного места поверхности предмета.

Рисунок 5

Рисунок 6

Местный вид ограничивается линией обрыва (рис.6), по возможности в наименьшем размере, или не ограничивается совсем.

Если местный вид располагают в проекционной связи с основным, то его не обозначают. В противном случае применяют обозначение в соответствии с общими правилами для видов.

Правила обозначения местных видов

1

В проекционной связи

Местные виды не обозначают, если они расположены в проекционной связи с основным изображением

2

Вне проекционной связи

Местные виды, расположенные вне проекционной связи (на любом свободном месте чертежа), обозначают

Вопросы для самоконтроля
  1. Дайте определение понятию «вид».

  2. Как располагаются виды на чертежах?

  3. Можно ли применить вид для выявления внутреннего устройства детали?

  4. Выберите вид из следующих изображений

  1. Можно ли показывать на виде невидимый контур детали?

  2. Допускается ли получить вид проецированием на одну из основных плоскостей проекций?

  3. Применяется ли штриховка при выполнении вида?

  4. Можно ли получить вид проецированием на дополнительную плоскость проекций?

  5. Можно ли получить вид косоугольным проецированием?

  6. Можно ли получить основной вид предмета проецированием на горизонтальную плоскость проекций?

  7. Укажите номер изображения, соответствующего виду слева.

  1. Выберите чертеж, состоящий только из основных видов.

  1. При каком условии обозначают местный вид?

  2. На каком рисунке имеется изображение местного вида?

  1. Дополнительный вид — это часть основного вида. Верно ли данное утверждение?

  2. Дополнительный вид получают проецированием на дополнительную плоскость проекций. Верно ли данное утверждение?

  3. При каком условии обозначают дополнительный вид?

  4. На каком рисунке имеется изображение дополнительного вида?

Основная литература
  1. Боголюбов С.К. Инженерная графика: Учебник для средних специальных учебных заведений. – 3-е изд., испр. и доп. – М.: машиностроение, 2006.

  2. Куликов В.П. Стандарты инженерной графики: учебное пособие. ИНФРА-М, 2007; — (Профессиональное образование).

  3. Куликов В.П., Кузин, А.В. Инженерная графика: учебник. – 3-е изд. испр. – М.: ФОРУМ 2009. — (Профессиональное образование).

Дополнительная литература
  1. Боголюбов С.К. Задания по курсу черчения: Учеб. пособие для машиностроит. и приборостроит. техникумов .- 2-е изд. перераб.- М.: Высш. шк., 1983.

  2. Миронова Р.С., Миронов Б.Г.Сборник заданий по инженерной графике: Учеб. пособие — 2-е изд., испр. – М.; Высш. шк.; Изд. центр «Академия», 2000.;

  3. Стандарты ЕСКД.

Интернет-ресурсы:
  1. Библиотека электронных изданий — http://mirknig.com

  1. САПР и графика — http://sapr.ru

  2. Всезнающий сайт про черчение — http://cherch.ru

  3. Геометрические основы построения чертежа — http://rusgraf.ru/graf4

  4. Будь инженером! Образовательная программа АСКОН — http://edu.ascon.ru/news

17


45.5. Обозначение вида

Наличие в чертеже обозначений линий разреза/сечения, выносных элементов и стрелок взгляда предполагает наличие в нем соответствующих изображений. Поэтому, чтобы ус! корить работу, по окончании создания любого из перечисленных обозначений автомати! чески запускается команда создания вида. Обозначение этого вида ассоциативно связа! но с только что созданным обозначением линии разреза/сечения, выносного элемента или стрелки взгляда. Пользователю остается настроить, если нужно, другие параметры вида (в том числе его обозначение) и указать его положение в чертеже. После этого мож! но приступать к вычерчиванию изображения в виде.

Обозначение вида можно редактировать:

▼как часть вида — при создании или редактировании самого вида, см. раздел 45.5.3 (для неассоциативных видов) и 50.3.4 на с. 91 (для ассоциативных видов),

▼как текстовый объект (см. раздел 45.5.4).

45.5.1.Объект оформления, связанный с видом

Объект оформления, связанный с видом — обозначение выносного элемента, линии разреза/сечения или стрелки взгляда, которое является источником элемента «буквен! ное обозначение» в обозначении вида.

Связь между видом и объектом оформления может формироваться двумя способами.

▼Автоматически. Вид, который автоматически создается после выполнения команды про!

становки объекта оформления (Линия разреза, Выносной элемент, Стрелка взгля да), связывается с объектом, созданным этой командой. Ассоциативные виды1 Разрез/ сечение, Выносной элемент, Вид по стрелке связываются с указанными для их пос! троения объектами оформления.

▼Вручную. В обозначении вида вручную создается ссылка на нужный объект оформления. Ссылку можно создать с помощью кнопки Ссылка на вкладке Обозначение вида Па! нели свойств во время создания (редактирования) вида или во время редактирования обозначения вида как текстового объекта. Этот способ доступен только для неассоциа! тивных видов.

Благодаря наличию связи обозначения объектов оформления и обозначения видов всег! да соответствуют друг другу.

45.5.2.Ассоциативная связь между обозначением вида и обозначением объекта оформления

Обозначение вида состоит из следующих элементов:

▼буквенное обозначение,

▼знак «развернуто»,

▼масштаб вида,

▼знак «повернуто»,

▼угол поворота,

▼номер листа,

▼обозначение зоны.

1.Об ассоциативных видах рассказано в части VII.

Обозначение вида

Обозначение вида

Параметры сечения. Закладка «Размеры»

Группа настроек «Параметры линий»:

Длина выносной линии. Задает длину выносной линии.

Толщина линий. Задает толщину выносной линии. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра

«Толщина основных линий» в команде “ST:

Задать параметры документа” (закладка

«Прорисовка»).

Отступ в начале. Отступ выносной линии от первого узла обозначения вида.

Отступ в конце. Отступ выносной линии от последнего узла обозначения вида.

Длина средних штрихов. Устанавливает длину средних штрихов, которые могут отображаться только в стандарте ANSI.

Группа настроек «Параметры стрелки»:

Длина стрелки. Устанавливает длину стрелки указания направления взгляда.

Размер стрелки. Задает размер стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра

«Размер стрелок (окончаний)» в команде “ST: Задать параметры документа” (закладка

«Прорисовка»).

Толщина линии стрелки. Задает толщину линии стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра «Толщина основных линий» в команде “ST: Задать параметры документа”

(закладка «Прорисовка»).

Тип стрелки. Задает вид стрелки указания направления взгляда.

Значения параметров на данной закладке задаются в тех единицах измерения, которые установлены в настройках чертежа (команда “ST: Задать параметры документа”).

Вид по стрелке

Вид по стрелке можно привязать к узлу, назначить вектор направления взгляда по двум узлам, или можно задать его положение в абсолютных координатах без привязки к объектам на чертеже.

Для создания вида по стрелке нажмите пиктограмму в автоменю или клавишу <R>. После вызова команды курсор принимает характерный вид, а в автоменю появляются дополнительные опции:

<Z> Задать первый узел привязки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
