Условное обозначение розеток и выключателей на чертежах

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования.

Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части.

Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

по материалам electricvdome.ru


Обозначение розеток на плане

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Блок: 1/3 | Кол-во символов: 228
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

  • Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
  • Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Блок: 2/5 | Кол-во символов: 1556
Источник: https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Блок: 2/3 | Кол-во символов: 897
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

  1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
  2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

  • Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
  • Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Блок: 2/4 | Кол-во символов: 3288
Источник: https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.
Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.
Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.
Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Условные знаки для выключателей на схемах

Все выключатели на электрических схемах показывают так:

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

  • внешние;
  • накладные;
  • внутренние;
  • встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Блок: 3/5 | Кол-во символов: 3136
Источник: https://etkfaza.ru/rozetka/oboznachenie-rozetok-na-plane.html

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Блок: 2/2 | Кол-во символов: 4883
Источник: http://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Блок: 4/10 | Кол-во символов: 321
Источник: http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah. html

Степень защиты оборудования

Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. Это обеспечивает безопасное использование человеком в различных условиях.

Для маркировки степени защиты используется комбинация из двух букв (IP) и двух цифр. IP — International Protection, что переводится с английского, как «международная защита». А цифры характеризуют ее уровень.

К примеру, степень защиты IP20 по ГОСТ 14254-2015 можно расшифровать следующим образом:

  • первая цифра 2 – токоведущие части изделия недоступны предметам толщиной 12,5 мм или пальцам;
  • вторая цифра 0 – внутрь устройства может попасть вода.

Степень защиты IP23 означает, что исключено попадание пальцев руки внутрь, а угол безопасного падения капель на корпус составляет 60 градусов.

Блок: 4/7 | Кол-во символов: 847
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax. html

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

  • открытой установки;
  • скрытой установки;
  • влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Блок: 5/7 | Кол-во символов: 2243
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Видео

Блок: 5/5 | Кол-во символов: 8
Источник: https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Условные обозначения выключателей (автоматических) на электрической схеме

Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

Блок: 5/5 | Кол-во символов: 1495
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

  • Блок скрытой установки из одного выключателя и одной розетки.
  • Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

  • Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
  • Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Блок: 4/4 | Кол-во символов: 1134
Источник: https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Блок: 9/10 | Кол-во символов: 666
Источник: http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah.html

Кол-во блоков: 17 | Общее кол-во символов: 26180
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html: использовано 1 блоков из 2, кол-во символов 4883 (19%)
  2. https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html: использовано 2 блоков из 5, кол-во символов 1564 (6%)
  3. https://220. guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html: использовано 2 блоков из 3, кол-во символов 1125 (4%)
  4. https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah: использовано 2 блоков из 4, кол-во символов 4422 (17%)
  5. http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah.html: использовано 3 блоков из 10, кол-во символов 1308 (5%)
  6. https://etkfaza.ru/rozetka/oboznachenie-rozetok-na-plane.html: использовано 2 блоков из 5, кол-во символов 8293 (32%)
  7. http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html: использовано 2 блоков из 7, кол-во символов 3090 (12%)
  8. https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html: использовано 1 блоков из 5, кол-во символов 1495 (6%)

Обозначение на схемах лампочек, выключателей света , розеток

Автор Alexey На чтение 5 мин. Просмотров 2.3k. Опубликовано Обновлено

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

  • один провод, являющийся электрическим соединением между контактами;
  • двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
  • электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок , щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов , ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя , двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Схематическое изображение различных видов розетокСхематическое изображение различных видов выключателей

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

Обозначения элементов сети

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

  1. проволочный молниеприемник;
  2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
  3.  токоотводящий провод;
  4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа



В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Обозначение светодиодных светильников на схеме. Обозначения на электрических схемах выключателей, розеток и лампочек

Содержание:

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется . Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

  • На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
  • Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
  • На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
  • Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
  • На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса — , могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только , но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ — щит квартирный учетный и ЩКР — щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР — шкаф автоматического ввода резерва, ЩАП — щиты автоматического переключения.

Как читать электрические схемы

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

  • один провод, являющийся электрическим соединением между контактами;
  • двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
  • электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.


Изображение распредкоробок, щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.


Изображение проводов, ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя, двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.



Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.


Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.


Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

  1. проволочный молниеприемник;
  2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
  3. токоотводящий провод;
  4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2.710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68Требования к размерам отображения элементов в графическом виде.
21.614 88Принятые нормы для планов электрооборудования и проводки.
2.755 87Отображение на схемах коммутационных устройств и контактных соединений
2.756 76Нормы для воспринимающих частей электромеханического оборудования.
2.709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.



Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.


Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.


УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.


Обозначение линий связи на принципиальных схемах (ГОСТ 2. 721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D – Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.


УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2. 756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.


Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.


Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.


Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В – ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.


Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.



Каждый профессионал должен владеть определенным языком, соответствующим его профессии. В электрике таким языком является графический язык электрических/электронных схем. На этом языке удобнее всего описывать (вернее, отрисовывать) объекты, с которыми электрик работает. Причем как в случае построения каких-то новых сооружений, проведения проводки или целой системы питания или освещения, изготовления электроприборов, так и в случае устранения аварий, улучшения схем или просто подключения новых объектов к уже имеющимся системам.

Электрик должен уметь, например, при беглом взгляде на возникшую где-то проблему увидеть профессиональным оком возможные причины неисправности и свои гипотезы быстро набросать в виде схемы на любом клочке бумаги. И уже тогда решать задачу или объяснять кому-то варианты возможного решения.

Язык схем – это в какой-то мере язык специфических иероглифов, и их знание – просто разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто происходят от рисунков соответствующих обозначаемых объектов или их деталей.

Два вида обозначений на электрических схемах

Графические обозначения должны быть интуитивно понятны с первого взгляда. Но есть множество свойств, которые простым рисуночком передать сложно. Поэтому на всех схемах, где требуется конкретика – а это все схемы, рассчитанные на практическое применение, – условные графические обозначения дополняются буквенными или цифровыми надписями.

То есть, обозначения на схемах можно отнести к:

  1. Графическим.
  2. Знаковым – буквенным или цифровым.

Также стоит выделить обозначения, сводимые в различные таблицы, спецификации, пояснительные тексты, обычно прилагаемые к схемам. Самым главным свойством таких обозначений должна быть однозначность идентификации каждого объекта, отраженного на схеме. Это касается как типа изображенного объекта, например, выключатель, лампочка, стабилизатор, так и конкретного номера на схеме или его электрических, монтажных, физических и других свойств.

При вычерчивании схем сейчас обычно используются компьютерные программы, которые автоматически дают красивую, понятную и удобно размещенную картинку, тем не менее так же, как мы все умеем писать карандашом или ручкой, должны суметь нарисовать и схему – хотя бы в общем виде и в черновом варианте.

И это несмотря на то, что существует множество программ , написанных для формирования и вычерчивания схем.

Графические условные обозначения электрических объектов являются общепринятыми и могут использоваться в схемах, планах и чертежах разного вида: принципиальных схемах, монтажных планах, планах проводки, разводки, и т. д. Эти обозначения, как и разновидности любой графической документации, регламентируются стандартами. Последним из таких стандартов можно назвать ГОСТ МЭК 60617-DB-12M-2015 «Графические символы для схем».

Из всего разнообразия схем, где изображаются электрические элементы, нас интересуют, прежде всего, схемы и условные обозначения на них, касающиеся освещения и осветительных систем. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после окончания строительства и с начала пользования объектом все электрические схемы должны храниться в надежном месте весь период эксплуатации здания. Хотя на практике часто бывает иначе.

Кратко рассмотрим на примере виды графических документов, касающихся электрической части проекта.

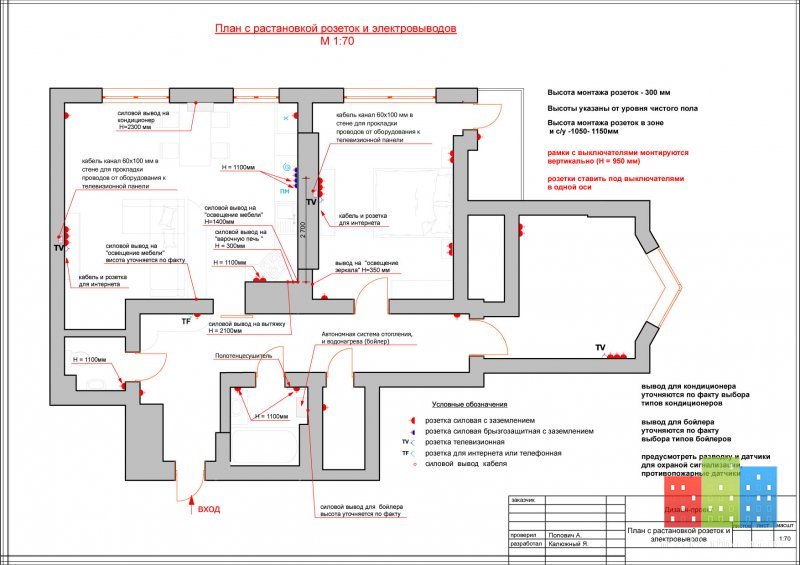

План здания (квартиры)

Очень условно, даже схематично на плане изображено расположение комнат, положение проемов и размеры.

На этой схеме важно как, в каких точках освещать помещение заданной конфигурации.

Разумеется, подводка энергии к светильникам тоже играет роль при этом, поэтому вполне уместно здесь ее и изобразить. Это несложно сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.

Розеточная сеть помещения

Схема размещения розеток органически дополняет схему освещения.

Как видим, схемы несложные, вполне по силам их вычертить даже в домашних условиях при производстве каких-то работ по созданию и модернизации бытовой электрической сети. Важно уметь в таких схемах ориентироваться.

Схема питания дает больше технических сведений, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные пространственного расположения уже приведены в трех предыдущих, поэтому на схеме питания сведения заключены в виде схематической однолинейной таблицы.

Условные обозначения, которые встретились здесь, на примере этих схем, можно считать чаще всего встречающимися. Их все обычно и знают. Полный же перечень графических обозначений дают ГОСТы, приведенные выше.

Здесь мы тоже их перечислим, их не так много, важно их рассмотреть и понять логику изображения в них различных свойств и деталей.

Графические обозначения на схемах

Так как нас интересуют больше осветительные устройства, лампы и прочие светильники в этом перечне вынесены вперед. Остальное оборудование приведем, но следом за ними.


















Буквенные обозначения в электрических схемах

Буквенные обозначения – это аббревиатуры, которые по смыслу тоже легко расшифровываются и запоминаются. Все делается в соответствии с ГОСТ 7624-54, можно привести их и здесь.

Буквенные обозначения электронных элементов схем тоже всем известны. Они часто обозначаются латинскими буквами, как сокращение от соответствующих им названий физических величин. Например, R – resistance, электрическое сопротивление.

Ну вот и все, что может понадобиться, чтобы нарисовать или, наоборот, понять схемы электрического питания помещений.

Группа семейств розеток и выключателей для Revit

Вышла новая версия семейства «Розетки v.3»
Версия Revit: 2019
http://int-lines.ru/rozetki-revit-v-3/

СКАЧАТЬ Розетки v.3.3 в telegram

О семействе Розетки v.2 (старая версия)

Версия Revit: 2016

СКАЧАТЬ Розетки v.2

Семейство содержит в себе отдельные позиции розеток выключателей и других электроприборов. В каждом семействе есть 3D объект и аннотационное обозначение. Причем аннотация в два раза больше 3D объекта (для розеток и выключателей).

Также в семействе розетки и выключатели сгруппированы в блоки, для более удобного их размещения на планах.

Состав семейства:
Выключатели
  • Выключатель двухклавишный
  • Выключатель одноклавишный
  • Переключатель двухклавишный
  • Переключатель одноклавишный
Группы
  • Вертикальные
  • Горизонтальные
Марки
  • Марка семейства розеток и выключателей
  • Марка семейства светильников
Обозначения 2D
  • Обозначение бра
  • Обозначение видеодомофона
  • Обозначение вывода
  • Обозначение выключателя двухклавишного
  • Обозначение выключателя одноклавишного
  • Обозначение переключателя двухклавишного
  • Обозначение переключателя одноклавишного
  • Обозначение розетки 2xHDMi
  • Обозначение розетки 2xRG45
  • Обозначение розетки RG45+TV
  • Обозначение розетки влагозащищенной
  • Обозначение розетки
  • Обозначение термостата для теплого пола
Розетки
  • Розетка 2хHDMI
  • Розетка 2хRG45
  • Розетка 220V на основе пола
  • Розетка RG45 +TV коаксиальная
  • Розетка влагозащищенная
  • Розетка обыкновенная
  • Розетка термостат для теплого пола
Светильники
  • Светильник настенный
  • Светильник потолочный
Другое
  • Видеодомофон
  • Вывод электрики
  • Электро-вентилятор (решетка)
Проект со всеми семействами

СКАЧАТЬ

Конфигурации разъемов для измерителя производительности

— журнал IAEI

Время чтения: 3 минуты

Поскольку розетки счетчиков теперь устанавливаются с другой стороны центра нагрузки клиента, как часть фотоэлектрических установок, инспектору важно понимать конфигурации терминала, чтобы гарантировать, что оборудование было установлено в сейфе. манера.

Есть несколько причин, по которым утилите может потребоваться измеритель производительности.

  • Таким образом, коммунальное предприятие может иметь четкое представление о том, сколько альтернативной генерации находится на их территории обслуживания в случае, если нагрузки будут переданы обратно в их распределительную систему.
  • Таким образом, заказчик может контролировать и измерять производительность системы и количество электроэнергии, вырабатываемой системой. Счетчики будут отображать совокупную произведенную энергию и сохранять эти данные во время отключения электроэнергии.
  • В программах стимулирования использования возобновляемых источников энергии, разработанных для мотивации клиентов вкладывать средства в возобновляемые источники энергии, счетчики производительности обеспечивают компенсацию потребителям энергии, которую они производят.

Формы номеров счетчиков и конфигурации розеток

Потребители с легкой и средней нагрузкой могут обслуживаться с помощью автономных счетчиков; термин автономный описывает все необходимое для измерения нагрузки, содержащейся внутри счетчика.В то время как крупным промышленным потребителям обычно требуются счетчики с трансформаторным номиналом, термин с номиналом трансформатора обозначает измерительные трансформаторы CT и PT, которые будут установлены вместе со счетчиком.

Типичные типы форм для автономных обозначаются 1S, 2S, 12S и 16S; трансформаторные счетчики обозначены как 3S, 5S, 6S и 9S.

Счетчик формы 1С

Этот счетчик предназначен для измерения стандартных двухпроводных сетей на 120 В.

Распространенные ошибки. Гнездо счетчика неправильно подключено; два провода от инвертора должны быть подключены к двум верхним клеммам розетки, а провода, ведущие к центру нагрузки потребителя, — к двум нижним клеммам.

Измеритель формы 2S

Этот счетчик предназначен для измерения стандартных 3-проводных сетей на 120/240 В в жилых помещениях.

Распространенные ошибки. Измеритель формы 2S часто неправильно применяется в 3-проводной сетевой системе. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи для обеспечения 3-х проводной связи, аналогичной однофазной сети.Счетчик формы 2S не может справиться с трехфазными фазовыми углами, присутствующими в этом типе услуг. Счетчик формы 12S требуется для автономного сетевого измерения.

Измеритель формы 12S

Этот счетчик предназначен для 3-проводных сетей, но не для однофазных сетей 120/240. Счетчик часто устанавливается на прямые трехфазные сети, когда нейтральный провод не используется.

Этот счетчик также может использоваться для 3-проводной сетевой системы. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи для обеспечения 3-х проводной связи, аналогичной однофазной сети.

Фото 2. Форма 12С метра

Ключевые точки для измерения. В сетевых приложениях подключите нейтральный провод к 5-й клемме внутри гнезда счетчика.

Распространенные ошибки. Часто для этого типа однофазной сети ошибочно используется счетчик формы 2S 240-В (домовой счетчик). Хотя это 3-проводное соединение, измеритель формы 2S не способен работать с фазовыми углами, обеспечиваемыми батареей трехфазного трансформатора.Только 75% регистрации приведет к сбалансированным условиям загрузки, что приведет к потере дохода.

Оборудование заказчика, подключенное между фазами, должно быть рассчитано на 208 вольт, а не на 240 вольт, как в типовой трехпроводной однофазной сети.

Измеритель формы 16S

Эта служба обычно используется для небольших коммерческих приложений и предназначена для 4-проводных служб, как звезда, так и треугольник.

Ключевые точки для измерения. Обязательно подключите нейтраль к 7-й клемме внутри гнезда счетчика.

Распространенные ошибки. Линии питания и нагрузки поменяны местами; помните, что инвертор является источником и должен быть подключен к линейным разъемам.

Заключение

Ваше местное коммунальное предприятие является отличным источником информации и кровно заинтересовано в том, чтобы процесс протекал гладко для всех участников. Обязательно обратитесь в местное коммунальное предприятие, чтобы узнать, есть ли у них какие-либо особые требования к устанавливаемому оборудованию или список одобренного оборудования.

Замена тазобедренного сустава | Больницы и клиники Университета Айовы

Замена тазобедренного сустава

Тотальное эндопротезирование тазобедренного сустава также известно как эндопротезирование тазобедренного сустава. При полной замене тазобедренного сустава поврежденные или больные части тазобедренного сустава удаляются и заменяются.

Бедро шарнирно-шарнирное. Гнездо находится в бедренной кости, которую также называют тазом. Шарик, который входит в гнездо, находится в верхней части бедренной кости, также известной как бедренная кость.

В здоровом тазобедренном суставе мяч плавно скользит внутри лунки, обеспечивая нормальное движение ноги в месте соприкосновения с бедром. Повреждение сустава, часто вызванное артритом, вызывает трение между двумя поверхностями, что приводит к боли.

При полной замене тазобедренного сустава гнездо заменяется искусственным. Новое гнездо удерживается на месте металлической чашкой, которая крепится к тазу. Между тем шарик в верхней части бедренной кости заменяется искусственным шариком на конце металлической ножки.Стержень имплантируется в верхнюю часть бедренной кости, где он удерживается на месте костью, которая растет вокруг нее.

Новый шар и гнездо подходят друг к другу так же, как и оригинальный шарнир. Они плавно скользят друг относительно друга и позволяют соединению снова нормально работать. Многие пациенты с заменой тазобедренного сустава возвращаются к активной жизни в течение нескольких недель после операции.

Куда вы идете первым делом

Выбрать подходящую процедуру замены тазобедренного сустава — непростая задача. И сделать правильный выбор очень важно.Неудачная замена тазобедренного сустава может быть восстановлена, но искусственный сустав, который требует ремонта, не прослужит так долго, поэтому вам нужно, чтобы это было сделано правильно с первого раза.

University of Iowa Health Care имеет опыт, чтобы помочь вам выбрать правильные варианты для вашего индивидуального диагноза тазобедренного сустава. Наши хирурги-ортопеды, прошедшие стажировку, имеют опыт в каждом подходе, в том числе:

  • Передний
  • Задняя миниатюрная
  • Боковое
  • Тотальная чрескожная помощь тазобедренного сустава (PATH)

Если вам интересно, в чем разница между заменяющими материалами, такими как металл, керамика и полиэтилен, наши специалисты могут сказать вам, какой из них лучше всего подходит для вас и почему.

Университет штата Айова: Отличие

Команда

UI Health Care по замене тазобедренного сустава является самой высококвалифицированной командой хирургов-ортопедов в штате Айова. Все наши хирургические специалисты прошли стажировку во всемирно известных медицинских учреждениях. Врачи из Айовы и Среднего Запада присылают нам свои самые сложные случаи замены тазобедренного сустава.

Команда по замене тазобедренного сустава UI Health Care делает упор на первоклассный, ориентированный на пациента и целенаправленный уход, в том числе:

  • Обширное предоперационное обучение и подготовка пациентов
  • Передовые хирургические методы, направленные на повышение прочности суставов и более быстрое заживление
  • Послеоперационные доступы, призванные помочь пациентам встать на ноги и начать двигаться быстрее

У нас есть план для каждого сценария операции на бедре, в том числе:

  • Первая замена тазобедренного сустава
  • Ревизионная операция при неудачной замене тазобедренного сустава
  • Уход за инфицированным протезом бедра
  • Пациенты, которым отказали в других местах из-за ожирения или диабета

И все наши хирурги являются преподавателями Университета Айовы, поэтому наша помощь пациентам напрямую зависит от нашего участия в передовых исследованиях в сотрудничестве с ведущими академическими медицинскими центрами по всему миру.Наши хирурги одними из первых в своей области применяют новейшие золотые стандарты лечения, от самых простых до самых сложных операций на тазобедренном суставе.

Наше превосходство в замене тазобедренного сустава было отмечено знаком Wellmark Blue Cross Blue Distinction Center +.

Мы сотрудничаем с региональными и национальными агентствами, чтобы сравнивать наши показатели с коллегами, и публично сообщаем о результатах лечения пациентов, чтобы предоставить вам возможность сравнить замену тазобедренного сустава в системе здравоохранения Университета Айовы с другими медицинскими организациями.

Качество результатов — Подробнее

Инструкции для пациента [PDF]

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и применения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается как в контексте труб, так и в контексте труб.Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Чугун чугун, ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с втулкой и втулкой, сегодня соединяются в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, которые используются в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, в настоящее время они обычно не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, как правило, кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба

также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также с диапазонами размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубку и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли промышленности

Выноски

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для уплотнения от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное особое требование состоит в том, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжимных механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Yuthtana artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • крышек
  • заглушки
  • соски
  • отвод
  • тройники
  • звезд
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для трубопровода с механической обработкой для испытания давлением трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко, что исключает стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками, как правило, разрешены спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты трубы и фитингов от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Аббревиатуры
  • ABS — Акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV — слив, отходы и вентиляция
  • MEP — механическое, электрическое и водопроводное оборудование
  • NPT — трубная коническая резьба National
  • NPS — прямая трубная резьба National; также, Номинальный размер трубы
  • PCCP — предварительно напряженная бетонная цилиндрическая труба
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — Схема трубопроводов и КИП
  • PP — полипропилен
  • ПВХ — поливинилхлорид
  • SDR — стандартное соотношение размеров
  • WPS — Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Еще из Hardware

Хирургия замены тазобедренного сустава: процедура, виды и риски

Замена тазобедренного сустава — это очень успешная операция, при которой части тазобедренного сустава заменяются протезами (имплантатами). HSS выполняет больше замен тазобедренного сустава, чем любая другая больница США.Госпиталь специальной хирургии признан больницей №1 по ортопедии в Соединенных Штатах по версии U.S. News and World Report.

Что такое операция по замене тазобедренного сустава?

Замена тазобедренного сустава — это удаление и замена частей таза и бедра (бедренной кости), образующих тазобедренный сустав. Он выполняется в первую очередь для облегчения боли в бедре и его скованности, вызванных артритом бедра.

Эта процедура также иногда используется для лечения травм, таких как сломанное или неправильно растущее бедро, и при других состояниях.

Как узнать, нужна ли вам замена тазобедренного сустава?

Если у вас есть эти симптомы артрита, вам следует подумать о замене тазобедренного сустава:

  • сильная боль в бедре, которая не купируется лекарствами и мешает вашей работе, сну или повседневной активности
  • Жесткость бедра, которая ограничивает движение и затрудняет ходьбу

Чтобы узнать больше, прочтите «Что нужно знать, если вы считаете, что вам нужна замена тазобедренного сустава».

Анатомия бедра

Бедро шарнирно-шарнирное.Мяч в верхней части бедра (бедренной кости) называется головкой бедра. Гнездо, называемое вертлужной впадиной, является частью вашего таза. Мяч движется в гнезде, позволяя вашей ноге вращаться и двигаться вперед, назад и в стороны.

В здоровом бедре мягкая ткань, называемая хрящом, покрывает подушечку и впадину, помогая им плавно скользить вместе. Если этот хрящ изнашивается или повреждается, кости соскабливаются и становятся шершавыми. Это заболевание, остеоартрит, вызывает боль и ограничивает движения.Бедро с артритом может причинить боль при ходьбе или даже при вставании или вставании со стула. Если вам поставили диагноз артрит тазобедренного сустава, операция может не потребоваться. Нестероидные противовоспалительные препараты (НПВП) и / или физиотерапия могут принести облегчение. Но, если эти усилия не снимают симптомов, следует обратиться к хирургу-ортопеду.

Какие существуют типы операций по замене тазобедренного сустава?

Три основных типа замены тазобедренного сустава:

  • Полная замена тазобедренного сустава (наиболее распространенная)
  • частичная замена тазобедренного сустава
  • шлифовка бедра

Наиболее распространенный тип операции по замене тазобедренного сустава называется полной заменой тазобедренного сустава (также называемой тотальной артропластикой тазобедренного сустава).Во время этой операции изношенные или поврежденные участки бедра заменяются искусственными имплантатами. Розетка заменяется прочной пластиковой чашкой, которая может включать или не включать металлический титановый корпус. Головка бедренной кости будет удалена и заменена шариком из керамики или металлического сплава. Новый шарик прикреплен к металлической ножке, которая вставляется в верхнюю часть бедренной кости. (Узнайте больше о типах имплантатов бедра.)

Два других типа операций по замене тазобедренного сустава обычно подходят для пациентов определенных возрастных групп и уровней активности:

  • Частичная замена тазобедренного сустава (также называемая гемиартропластикой) включает замену только одной стороны тазобедренного сустава — головки бедренной кости — вместо обеих сторон, как при полной замене тазобедренного сустава.Эта процедура чаще всего проводится у пожилых пациентов с переломом бедра.
  • Шлифовка головки бедренной кости и лунки бедра чаще всего проводится у молодых активных пациентов.


Рентгеновский снимок тотального эндопротезирования тазобедренного сустава, показывающий имплантаты шара, лунки и ножки

Хирургические методы замены тазобедренного сустава

Существует два основных метода хирургического доступа для полной замены тазобедренного сустава:

  • задний доступ (чаще)
  • передний доступ (иногда называемый «мини-передний доступ» или «мускулистая замена тазобедренного сустава»)

Чтобы начать операцию, хирург по замене тазобедренного сустава сделает надрезы на задней (задней) или передней (передней) стороне бедра.Оба подхода предлагают облегчение боли и улучшение ходьбы и движения в течение нескольких недель после операции.

Анимация тотального эндопротезирования тазобедренного сустава: задний доступ

Как мне подготовиться к операции по замене тазобедренного сустава?

Есть определенные шаги, которые пациенты могут предпринять как до, так и после операции, чтобы ускорить выздоровление и улучшить результаты. Важно следовать инструкциям и рекомендациям вашего хирурга-ортопеда, медицинской бригады и реабилитолога.Посетите раздел «Подготовка к операции», чтобы получить информацию о классах до операции по замене тазобедренного сустава и учебные материалы для пациентов об операции по замене суставов.

Можно ли амбулаторно провести замену тазобедренного сустава?

Большинство пациентов остаются в больнице одну или две ночи после операции. Некоторые пациенты могут пройти замену тазобедренного сустава в тот же день и вернуться домой после амбулаторной процедуры.

Узнайте больше о замене тазобедренного сустава в тот же день, прочитав «Амбулаторная хирургия по замене тазобедренного сустава: часто задаваемые вопросы».

Сколько времени длится операция по замене тазобедренного сустава?

Операция по замене тазобедренного сустава занимает около полутора часов. Большинство пациентов также остаются в больнице в течение одного или двух дней после процедуры.

Как проходит восстановление после операции по замене тазобедренного сустава?

Ваша реабилитация начнется в течение 24 часов после операции. Большинство пациентов с заменой тазобедренного сустава переходят к ходьбе с тростью, ходунками или костылями в течение дня или двух после операции. С течением времени вы будете увеличивать расстояние и частоту ходьбы.

Если вам сделали операцию THR в HSS:

  • Ваше выздоровление начнется сразу после операции в отделении постанестезиологической помощи (PACU), где ваша медицинская бригада будет контролировать вашу боль и следить за вашими жизненными показателями.
  • Как только анестезиолог будет удовлетворен вашим состоянием, вы будете переведены в стационарную палату выздоровления, чтобы следить за вашим прогрессом.
  • Скорее всего, у вас на бедре будут повязка и дренажная трубка, которые следует снять на следующий день после операции.
  • Команда по обезболиванию оценит ваше лечение и применяет комплексный подход, чтобы обеспечить комфорт и мобильность во время процесса реабилитации.
  • Вы начнете реабилитацию у физиотерапевта в течение 24 часов. Ваш терапевт поможет вам сесть, залезть и встать с постели, а также потренироваться в ходьбе и подъеме по лестнице с помощью ходунков, трости или иногда костылей.
  • После этого вы продолжите физиотерапию вне больницы в течение 6-8 недель. По истечении этого периода большинство пациентов могут заниматься повседневными делами и возвращаться к занятиям спортом.

Можно ли заменить оба бедра одновременно?

Да, здоровые пациенты моложе 75 лет, не имеющие в анамнезе сердечно-легочных заболеваний, могут иметь возможность заменить оба бедра одновременно. Однако в некоторых случаях может быть лучше организовать операции.

Каковы риски операции по замене тазобедренного сустава?

Операция очень безопасна, но каждая операция сопряжена с риском, и инфекция является наиболее серьезной. Вы должны спросить своего хирурга, какова частота хирургической инфекции при замене тазобедренного сустава в больнице или учреждении, где вам предстоит операция.

HSS имеет один из самых низких показателей инфицирования после операции по замене тазобедренного сустава, а также значительно более низкий уровень повторной госпитализации по сравнению со средним показателем по стране. В 2015 году Департамент здравоохранения штата Нью-Йорк сообщил, что из более чем 160 больниц в Нью-Йорке, в которых в 2014 году была проведена замена тазобедренного сустава, только в больнице специальной хирургии частота инфицирования места операции по замене тазобедренного сустава (SSI) была «значительно ниже, чем средний показатель по штату »за этот год, и что показатели инфицирования в УСЗ были значительно ниже, чем в среднем по штату в каждый из семи лет в период с 2008 по 2014 год.

Другие риски включают образование тромбов в ноге или тазу, а также случайный вывих бедра во время или после выздоровления. Госпиталь специальной хирургии лучше, чем в среднем по стране, предотвращает образование тромбов после операции.

Из чего сделаны имплантаты бедра?

Есть три отдельных имплантата: стержень, шарик и гнездо.

  1. Стержень, сделанный из металла (обычно из титана или кобальта), вставляется в вашу естественную бедренную кость.
  2. Шар обычно изготавливается из полированного металла или керамики и устанавливается на стержень.
  3. Гнездо обычно представляет собой комбинацию пластикового вкладыша и кобальт-хромовой или титановой подложки.

Узнайте больше о эндопротезах суставов, прочитав «Общие сведения об имплантатах при замене тазобедренного и тазобедренного суставов».

Сработает ли мое новое бедро по металлоискателю в аэропорту?

Современные высокочувствительные скрининговые машины обнаруживают имплантат, но также могут эффективно его идентифицировать. Оператор станка будет знать, что это имплант, а не несанкционированный металлический объект, находящийся вне тела.

По-прежнему полезно сообщить службе безопасности аэропорта, что вам сделали замену бедра, перед тем, как войти в машину для досмотра. Вы также можете спросить в офисе своего врача, могут ли они предоставить карту, удостоверяющую, что вы получили имплантат бедра, содержащий металл.

Каков срок службы имплантатов бедра?

В целом протезы бедра должны оставаться эффективными от 10 до 20 лет, а некоторые могут прослужить даже дольше.

Результаты зависят от типа имплантата и возраста пациента.В исследовании 2008 года с участием более 50 000 пациентов, перенесших операцию THR в возрасте 55 лет и старше, от 71% до 94% по-прежнему имели хорошо работающие имплантаты через 15 лет.

Когда имплантат бедра требует замены из-за его расшатывания или износа с течением времени, требуется так называемая ревизионная операция на бедре.

Как скоро после операции я смогу возобновить вождение?

Большинство пациентов могут возобновить вождение через шесть недель после операции.

На что следует обращать внимание на хирурга, выполняющего замену тазобедренного сустава?

При поиске хирурга-ортопеда для выполнения операции по замене тазобедренного сустава важно провести исследование и проверить квалификацию, опыт и репутацию хирурга.Также важно изучить больницу или учреждение, где вам предстоит операцию, а также ее вспомогательный персонал, например анестезиологов.

Успешность операции по замене тазобедренного сустава в HSS очень высока. В ходе исследования HSS опросила пациентов, чтобы узнать об их прогрессе. Через два года после операции 99,4% пациентов заявили, что облегчили боль, 98,8% заявили, что их способность двигаться улучшилась, а 97,8% заявили, что качество их жизни улучшилось благодаря операции.

Ознакомьтесь с подробными статьями и другим контентом по этой теме ниже или найдите лучшего хирурга по замене тазобедренного сустава в HSS, который подходит для вашего конкретного состояния, местоположения и страховки.

Список литературы

Назад в игру Истории пациентов

Все, что вам нужно знать, чтобы найти подходящий процессор для персонализированного ПК

ЦП — это мозг ПК (и большинства электронных устройств), он отвечает за выполнение вычислений и обработку практически всего, что требует вычислительной мощности.Он состоит из различных внутренних компонентов, которые работают вместе для выполнения цепочки сохраненных инструкций, которые повторяются циклически. Но на самом деле все, что вам нужно знать, это то, что он выполняет все, что вам нужно делать изо дня в день.

При покупке ЦП стоит учитывать различные факторы, такие как тактовая частота, количество ядер, тип сокета и поддержка компонентов. Вот все, что вам нужно знать, чтобы совершить разумную покупку.

Команда красный и синий

Двумя основными игроками на рынке процессоров для ПК являются Advanced Micro Devices (AMD) и Intel.Обе компании десятилетиями производят чипы для настольных компьютеров и ноутбуков и во многом схожи. Для обычного пользователя установка процессора Intel или AMD на поддерживаемую материнскую плату даст аналогичные результаты — вы сможете запускать Windows 10 без особых проблем.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Особенно с выпуском Ryzen, процессоров AMD последнего поколения, между двумя брендами очень мало различий, за исключением небольших колебаний в ценах, производительности и надежности.На стороне AMD у вас есть Ryzen, а с Intel у вас есть линейка процессоров Core и Xenon, ориентированных на производительность, а также семейства Celeron, Pentium и Atom для более доступных сборок.

Вот как они складываются (в порядке возрастания производительности):

драм

  • APU (предыдущее поколение)
  • FX (предыдущее поколение)
  • Ryzen (3, 5, 7, 9)

Intel

  • Celeron
  • Pentium
  • Атом
  • Ядро (3, 5, 7, 9)
  • Ксенон

Здесь все может немного запутаться, потому что у вас не только есть несколько семейств процессоров на выбор от каждой компании, но также есть несколько моделей в каждом семействе с разным количеством ядер, потоков и скоростей.

Розетки и чипсеты

Не все поколения ЦП созданы равными. Существуют различные конфигурации контактных штырей, с помощью которых процессор подключается к материнской плате. Когда процессор вставляется в разъем, эти контакты используются для передачи данных на материнскую плату и с нее. И AMD, и Intel используют определенное количество этих контактов, которые затем обозначаются как сокеты. Сокеты названы, чтобы определять, сколько контактов присутствует. (Например, LGA 1151 имеет 1151 контакт.)

По этой же причине не рекомендуется соприкасаться с нижней частью процессора (или контактами на материнской плате), поскольку эти части невероятно чувствительны и важны.Это также причина, по которой вам следует внимательно рассмотреть сокет, исходя из будущих обновлений. Следующая линейка процессоров может быть несовместимой, что потребует от вас покупки новой материнской платы. Однако сокет обычно совместим с несколькими поколениями ЦП, в зависимости от того, как Intel и AMD работают над итерациями продукта.

сокетов AMD

Новый сокет AM4 (также известный как PGA 1331) имеет в общей сложности 1331 контакт и был выпущен вместе с последней версией процессоров Ryzen.Это единственный сокет AMD, о котором вам действительно стоит беспокоиться, поскольку старые процессоры FX не работают с сокетом, и вам действительно не следует рассматривать эти процессоры в любом случае, учитывая, насколько выгодно новое семейство Ryzen.

Этот сокет поддерживается следующими наборами микросхем:

  • X370 — Самый продвинутый вариант с SLI и CrossFire, разгоном и восемью линиями PCIe 2.0.
  • B350 — Базовый набор микросхем с разгоном и шестью разъемами PCIe 2.0 полос.
  • A320 — Начальный уровень и доступный по цене, без поддержки разгона.

X300 и A / B300 предназначены для ПК с малым форм-фактором и могут игнорироваться, если вы не хотите создать устройство с низким энергопотреблением.

сокеты Intel

Intel — это то место, где все становится немного интереснее. AMD Ryzen все еще новый, поэтому для одного поколения процессоров доступно всего несколько наборов микросхем. У Intel есть несколько наборов микросхем для нескольких поколений поддерживаемых процессоров.Когда вы смотрите на сокеты и поддерживаемые чипсеты, это может стать немного беспокойным. Обычно вы будете выбирать между процессорами, использующими LGA 1151 или LGA 2011, если хотите потратить дополнительные деньги на более продвинутое оборудование.

Последние наборы микросхем для Intel могут вызвать путаницу, особенно с последними процессорами «Coffee Lake», которые не поддерживаются сериями 100 и 200 — первые запускаются с «Skylake», а вторые с «Kaby Lake». Процессоры Skylake и Kaby Lake могут использоваться взаимозаменяемо с материнскими платами серий 100 и 200, но не с новыми наборами микросхем серии 300.Intel кое-что изменила в компоновке сокета для новых процессоров, поэтому обратная совместимость невозможна.

Озеро Каби

Это семейство чипсетов поддерживает процессоры Kaby Lake и Skylake, но не более новые блоки Coffee Lake.

Кофейное озеро

Как уже упоминалось, эта серия наборов микросхем поддерживает только процессоры Coffee Lake.

Когда дело доходит до выбора процессора, сокета и набора микросхем, начните с самого процессора. После того, как вы определитесь с процессором, сокет и доступные наборы микросхем будут отфильтрованы, чтобы упростить весь процесс.Например, выбирая Core i5-7600K, я бы порекомендовал h370 для массового использования или Z270 для игр и других сборок для энтузиастов. Материнские платы содержат список доступных функций, позволяющий эффективно сравнивать наборы микросхем.

Ядра и потоки

Процессоры

обрабатывают инструкции циклами, и чтобы один чип мог одновременно обрабатывать больше наборов инструкций, Intel и AMD (а также другие поставщики процессоров) используют так называемые «ядра». Думайте о ядре как о ЦП, а многоядерные процессоры — как о нескольких слитых вместе ЦП.Это позволяет обрабатывать больше данных в любой момент времени, если программное обеспечение будет закодировано для использования этой функции.

В новых сборках ПК рекомендуется использовать двухъядерный ЦП, по крайней мере, четырехъядерные ЦП — идеальный вариант для будущей проверки и повышения производительности, хотя большее количество ядер не сразу приводит к повышению производительности. Но, помимо ядер, вы также должны учитывать потоки. Многопоточные ядра позволяют процессору дополнительно разделять свои ресурсы для одновременного выполнения двух операций.Одноядерный процессор будет иметь один поток, двухъядерный процессор — два, двухъядерный процессор — четыре и так далее.

В зависимости от того, что вы планируете делать, большее количество ядер может быть более эффективным, чем большее количество потоков. Игры в некоторых играх могут использовать преимущества физических ядер, в то время как для редактирования видео и интенсивных приложений может использоваться гиперпоточность. Стоит провести небольшое исследование, но в целом вы действительно не ошибетесь с четырехъядерным процессором с гиперпоточностью, таким как AMD Ryzen 7 или Intel Core i7.

Наконец, следует учитывать скорость процессора. Это измеряется в мегагерцах (МГц) и гигагерцах (ГГц). Принимая во внимание циклы ЦП, один МГц означает миллион циклов в секунду, а ГГц — миллиард циклов, поэтому рассмотрение процессора с тактовой частотой 3,4 ГГц означает, что он сможет обрабатывать всего три с половиной миллиарда циклов в секунду. Это большая вычислительная мощность.

Выбираем лучшее для вас

Есть несколько вариантов, которые соответствуют разным бюджетам и требованиям.Стоит провести небольшое исследование процессоров, чтобы увидеть, какой из них предлагает достаточно мощности для ваших нужд, а затем работать над сборкой с совместимыми компонентами. Если вы действительно в тупике, мы собрали лучшие процессоры для персонализированного ПК, которые помогут вам начать работу.

Лучшие процессоры для вашего персонального ПК

Двигатели готовы

Вот все машины Forza Horizon 5, подтвержденные на данный момент

Forza Horizon 5 становится масштабнее, чем когда-либо, со своей следующей поездкой в ​​Мексику в сочетании с обширным списком автомобилей, которым можно соответствовать.Вот полный список машин Forza Horizon 5, и все время добавляются новые.

Начните с правой ноги

Новый мир: как начать правильно

New World менее тупой, чем большинство MMORPG, но все же может быть сложно понять, как лучше всего добиться прогресса. Вот 10 советов и приемов, которые помогут вам выжить и преуспеть в Новом Свете.

Часто задаваемые вопросы

Что такое план 529?

План 529 — это льготный с точки зрения налогообложения план сбережений, предназначенный для поощрения экономии на будущих расходах получателя на квалифицированное высшее образование, включая расходы на обучение в школе K-12.Учить больше.

Является ли my529 планом 529?

Да. my529 — это некоммерческий план 529, учрежденный штатом Юта в 1996 году. my529 — официальный план Юты и только план 529. Учить больше.

Кто может открыть счет my529?

Любой человек в возрасте от 18 лет, имеющий действующий идентификационный номер социального страхования или налогоплательщика США и физический адрес, не являющийся почтовым ящиком, может открыть учетную запись my529. Трасты, товарищества и корпорации также могут быть владельцами счетов. Учить больше.

Каковы налоговые преимущества учетной записи my529?

  • Прибыль накапливается без уплаты федерального подоходного налога и подоходного налога штата Юта.Снятие средств не облагается налогом, если они используются для оплаты расходов на квалифицированное высшее образование, включая расходы на обучение в K-12, вашего бенефициара.
  • Налогоплательщик штата Юта, который является владельцем счета, в том числе трастом штата Юта, может получить налоговый кредит штата Юта на взносы до определенных пределов, если получатель был моложе 19 лет, когда он был указан в качестве получателя по счету.
  • Корпорации штата Юта могут требовать удержания государственного подоходного налога для взносов в пределах определенных пределов.
  • Если соблюдено требование к возрасту 19 лет, владелец учетной записи имеет право на получение налогового кредита или вычета по подоходному налогу штата Юта в течение срока действия счета каждый год, когда делается взнос.Учить больше.

Должен ли я быть резидентом Юты, чтобы открыть счет?

Нет. Вам не обязательно быть жителем Юты, чтобы открыть счет. Учить больше.

Сколько счетов я могу открыть?

Вы можете открыть любое количество счетов для получателя. Каждую учетную запись можно инвестировать только в один, основанный на возрасте, статический или индивидуальный вариант инвестирования. Если вы открываете более одной учетной записи для одного и того же бенефициара, каждая учетная запись должна быть инвестирована в разные варианты инвестирования.Все остатки на счетах одного и того же бенефициара, независимо от владельца, будут агрегированы для определения максимального предела баланса счета, который в настоящее время составляет 510 000 долларов США. Учить больше.

Могут ли друзья и родственники внести свой вклад в учетную запись?

Кто угодно может внести свой вклад в учетную запись my529. Владельцы учетных записей могут пригласить друзей и родственников выписать чек или внести взнос через подарочную программу my529, в которой используется уникальный код, поэтому вам не нужно раскрывать информацию о своей учетной записи.Узнайте больше о взносах и подарочной программе.

Налогоплательщик штата Юта не может требовать налоговых льгот штата Юта за взнос, сделанный на счет, владельцем которого он или она не является.

Кто может быть бенефициаром?

Бенефициаром может быть любой человек, имеющий действующий идентификационный номер социального страхования или налогоплательщика США. Бенефициар не обязательно должен быть резидентом штата Юта. Владелец счета и получатель могут не быть родственниками. Владелец счета и получатель могут быть одним и тем же лицом.Учить больше.

Застрахованы или гарантированы мои вложения в счет my529?

my529 предлагает множество вариантов инвестирования с многочисленными базовыми инвестициями. Деньги на счетах, застрахованных FDIC, имеют право на страхование Федеральной корпорации страхования депозитов (FDIC). Все другие инвестиции не застрахованы и не гарантированы каким-либо федеральным агентством или агентством штата Юта, их сотрудниками или директорами. Ваши инвестиции могут потерять ценность.

Что такое расходы на квалифицированное высшее образование?

  • Стоимость обучения, сборы, книги, принадлежности и оборудование, необходимые для поступления или посещения соответствующего учебного заведения
  • Компьютеры, периферийное оборудование, учебное программное обеспечение, доступ в Интернет и сопутствующие услуги
  • Расходы на проживание и питание до определенных пределов
  • Расходы на услуги для лиц с особыми потребностями при поступлении и посещении соответствующего учебного заведения. Узнать больше.
  • Расходы на обучение для K-12 в государственных, частных или религиозных школах (Сумма оплаты расходов на обучение для K-12 не может превышать 10000 долларов в календарный год на одного бенефициара всех соответствующих программ обучения, включая my529)
  • Платежи по кредитам на квалифицированное образование. Сюда входят суммы, выплаченные — в качестве основной суммы или процентов — по любой квалифицированной ссуде на образование бенефициара или брата или сестры указанного бенефициара. Снятие средств в счет погашения кредита ограничено до 10 000 долларов со всех 529 счетов.Распространение среди братьев и сестер также имеет лимит в 10 000 долларов. Однако владелец счета не может использовать средства 529 для погашения соответствующей ссуды, а затем использовать те же средства 529 для требования налогового вычета процентов по студенческой ссуде.
  • Затраты на зарегистрированное ученичество , , включая плату за обучение, книги, расходные материалы и оборудование, необходимые для участия. Чтобы соответствовать требованиям, программы ученичества должны быть зарегистрированы и сертифицированы министром труда в соответствии с разделом 1 Закона о национальном ученичестве.

my529 также может помочь вам сэкономить на аспирантуре и профессионально-техническом училище. Учить больше.

Нужно ли мне использовать свои сбережения в школе Юты?

Вы можете использовать средства своего счета в любом колледже, университете или профессиональном училище в США или за рубежом, которые участвуют в федеральных программах финансовой помощи. Вы также можете использовать средства своего счета для оплаты расходов на обучение в K-12 в любой государственной, частной или религиозной начальной, средней или старшей школе в стране. Учить больше.

Как мне открыть счет?

  • Прочтите описание программы.
  • Откройте личный счет онлайн или заполнив договор индивидуального счета (форма 100).
  • Откройте индивидуальную, институциональную или учетную запись UGMA / UTMA, заполнив соответствующую форму соглашения о счете (формы 100, 102 или 104).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
