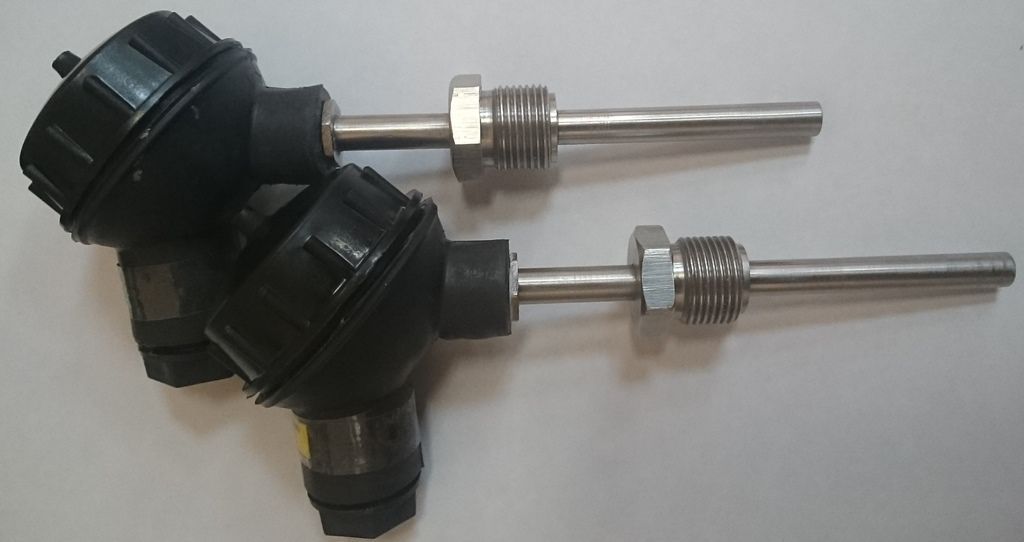

Термометры сопротивления (Pt50, Pt100, Pt500, Pt1000, 46П, 50П, 100П, 50М, 53М, 100М) и термопреобразователи сопротивления — КРИОТЕРМ
Термометры сопротивления — датчики измерения температуры.
Принцип действия основан на измерении калиброванного медного или платинового сопротивления. Самая распространённые градуировки в промышленности: 50П, 100П, 50М, 100М. Наиболее точными и стабильными являются термометры сопротивления на основе платиновой проволоки или платинового напыления на керамику. Наибольшее распространение получили PT100 и PT1000. Температурный диапазон -200 +800°С.
К сведению заказчиков: по вашему требованию термометры сопротивления могут быть изготовлены по вашим эскизам, а так же в экспортном исполнение. Термопреобразователи сопротивления (ТС, термометры сопротивления) предназначены для контроля и измерения температуры жидких, твердых, газообразных и сыпучих сред.
Технологии:
Металлообработка любой сложности, лазерная сварка, пайка серебряным припоем.
Материалы:
Термоэлементы пленочные и проволочные: Pt50, Pt100, Pt500, Pt1000.
Термоэлементы проволочные: 46П, 50П, 100П, 50М, 53М, 100М.
Тонкостенные трубы из нержавеющей стали.
Металлорукав из нержавеющей стали.
Номинальные статические характеристики (НСХ)
| НСХ | Относительное сопротивление W0=R100/R0 | Измерительные токи не должны превышать |
| 50М, 53М, 100М | 1,428 | 10 мА |
| 46П, 50П, 100П | 1,391 | 5 мА |
| Pt50, Pt100 | 1,385 | 2 мА |
| Pt500, Pt1000 | 1,385 | 0,5 мА |
Классы допуска по ГОСТ 6651-94
Термометры сопротивления платиновые| Измеряемая температура, °С | Абсолютная погрешность, °С, для класса | ||
| А | С | ||
| -200 | ±0,55 | ±1,3 | ±2,2 |
| -100 | ±0,35 | ±0,8 | ±1,4 |
| 0 | ±0,15 | ±0,3 | ±0,6 |
| 100 | ±0,35 | ±1,4 | |
| 200 | ±0,55 | ±1,3 | ±2,2 |
| 300 | ±0,75 | ±1,8 | ±3,0 |
| 400 | ±0,95 | ±2,3 | ±3,8 |
| 500 | ±1,15 | ±2,8 | ±4,6 |
| 600 | ±1,45 | ±3,3 | ±5,4 |
| Расчетная формула | Ut = 0,15 + 0,002t | Ut = 0,3 + 0,005t | Ut = 0,6 + 0,008t |
Термометры сопротивления медные
| Измеряемая температура, °С | Абсолютная погрешность, °С, для класса | |
| В | C | |
| -100 | ±0,6 | ±1,15 |
| -50 | ±0,42 | ±0,88 |
| 0 | ±0,25 | ±0,5 |
| 50 | ±0,42 | ±0,83 |
| 100 | ±0,6 | |
| 150 | ±0,77 | ±1,47 |
| 200 | ±0,95 | ±1,8 |
| Расчетная формула | Ut = 0,25 + 0,0033t | Ut = 0,5 + 0,0065t |
Характеристика термопреобразователей сопротивления
Оглавление
1.
Сущность метрологии
2. Понятие номинальной статистической характеристики
Сущность метрологии
Метрология, учение о мерах и измерении, существовала с древнейших времён, став практическим инструментом для урегулирования различных споров, ведь в её основе лежал принцип единства и равенства представлений о размерах, формах, свойствах предметов и явлений, порядок их толкования. Корни отечественной метрологии выходят из царизма – во времена Ивана Грозного появились первые диаметрические величины для пушечных ядер. С рождением в императорской России ломоносовской физики и прохождением пути до укрощения электричества в электротехнике, появлением промышленных производств, значимость метрологии стала, пожалуй, уже величиной абсолютной. В Российской Федерации существует государственная система стандартизации (ГСС), объединяющая в себе все основные требования и налаживающая работы по стандартизации и метрологии во всех отечественных организациях.
Одна из областей метрологии — термометрия, посвященная, как можно догадаться, температурным замерам и устройствам, с помощью которых проводят такие вычисления: термостатов, термопар и термометров сопротивления.
Понятие номинальной статистической характеристики (НСХ)
НСХ термометра сопротивления (Номинальная статическая характеристика преобразования) – метрологическая величина: номинально предписываемая измерительному средству пропорция величин или сигналов на выходах Y и входах Х измерителя в статичном режиме, выведенная в формулу, график или таблицу. Комплекс мер, применяемых для определения номинальной статистической характеристики, называется поверкой. Для успешного проведения поверки агрегата необходимо соблюсти следующие условия:
а) сверить состояние температуры, влажности соответствуют нормативам, указанным в документации по эксплуатации поверочных средств;
б) исключить в помещении загрязнения коррозивного и искажающего показания приборов характера, элементы термопреобразователей должны быть надёжно защищены;
в) аппаратура, снабжённая зажимом заземления, должна быть заземлена.
В аналоговых приборах статическая характеристика имеет характер непрерывной, в дискретных — релейной. При проектировании измерительных агрегатов номинальную характеристику стремятся отстроить линейной, однако в цифровых преобразователях возможна линеаризация статистической характеристики, температурные коррекции, благодаря использованию интеллектуальных микроэлектронных компонентов.
- сверить состояние температуры, влажности соответствуют нормативам, указанным в документации по эксплуатации поверочных средств;
- исключить в помещении загрязнения коррозивного и искажающего показания приборов характера, элементы термопреобразователей должны быть надёжно защищены;
- аппаратура, снабжённая зажимом заземления, должна быть заземлена.
В аналоговых приборах статическая характеристика имеет характер непрерывной, в дискретных — релейной. При проектировании измерительных агрегатов номинальную характеристику стремятся отстроить линейной, однако в цифровых преобразователях возможна линеаризация статистической характеристики, температурные коррекции, благодаря использованию интеллектуальных микроэлектронных компонентов.
Пример:
Номинальная статическая характеристика термопары железо — константан для диапазона температур от —100 ;о 800 °
| ТермоЭДС* мВ, для температуры, СС |
| Температура рабочего конца, ’С | -100 | —0 | +о | 100 | 200 | 400 |
| 0 | 4.63 | 0,00 | 0,00 | 5,27 | 10,78 | 16,33 |
| 2 | 4,71 | 0,10 | 0,10 | 5,38 | 10,89 | 16,44 |
| 4 | 4,79 | 0,20 | 0,20 | 5,48 | 11,00 | 16,55 |
| 10 | 5,03 | 0,50 | 0,50 | 5,81 | 11,34 | 16.88 |
| 12 | 5,11 | 0,60 | 0,61 | 5,92 | 11,45 | 16,99 |
| 14 | 5,19 | 0,70 | 0,71 | 6,03 | 11,56 | 17,10 |
| 16 | 5,27 | 0,80 | 0,81 | 6,14 | 11,67 | 17,21 |
| 18 | 5,35 | 0,90 | 0,91 | 6,25 | 11,78 | 17,32 |
| 20 | 5,42 | 1,00 | 1,02 | 6,36 | 11,89 | 17,43 |
| 22 | 5,50 | 1,09 | 1,12 | 6,47 | 12,00 | 17,54 |
| 24 | 5,58 | 1,19 | 1,2? | 6,58 | 12,12 | 17,65 |
| 26 | 5,65 | 1,29 | 1,33 | 6,68 | 12,23 | 17,76 |
| 28 | 5,72 | 1,39 | 1,43 | 6,79 | 12,34 | 17,87 |
| 30 | 5,80 | 1,48 | 1,54 | 6,90 | 12,45 | 17,98 |
| 32 | 5,87 | 1,58 | 1,64 | 7,01 | 12,56 | 18,09 |
| 34 | 5,94 | 1 67 | 1,74 | 7,12 | 12,67 | 18,20 |
| 36 | 6,0! | 1,77 | 1,85 | 7,23 | 12,78 | 18,32 |
| 38 | 6,08 | 1,87 | 1,95 | 7,34 | 12,89 | 18. 43 |
| 40 | 6,16 | 1,96 | 2,06 | 7,45 | 13,01 | 18,54 |
| 42 | 6,22 | 2,06 | 2,16 | 7,56 | 13,12 | 18,65 |
| 44 | 6,29 | 2,15 | 2,27 | 7.67 | 13,23 | 18,76 |
| 46 | 6,36 | 2,24 | 2,37 | 7,78 | 13,34 | 18,87 |
| 48 | 6,43 | 2,34 | 2,48 | 7,89 | 13,45 | 18,98 |
| 50 | 6,50 | 2,43 | 2,58 | 8,00 | 13,56 | 19,09 |
| 52 | 6,56 | 2,52 | 2,69 | 8,12 | 13,67 | 19,20 |
| 54 | 6,63 | 2,62 | 2,80 | 8,23 | 13,78 | 19,31 |
| 56 | 6,69 | 2,7! | 2,90 | 8,34 | 13,89 | 19,42 |
| 58 | 6,76 | 2,80 | 3,01 | 8,45 | 14,00 | 19. 53 |
| 60 | 6,82 | 2,89 | 3,11 | 8,56 | 14,12 | 19,64 |
Дешифровка кодификаторов
Медные датчики, как правило, производятся с градуировочными величинами 50М и 100М. Отечественному промышленнику медные датчики полюбились своей дешевизной и практичностью. Платиновые датчики, более строгие и отличающиеся высокой ценой, в общей массе предполагают градуировочные величины в 50П, 100П, Pt100, Pt500, Pt1000.
Существуют, впрочем, отличные от общепринятых вариации градуировки, но встретиться с ними представляется возможным в весьма редких случаях.
Приведенные сокращения расшифровываются так:
- “термопреобразователь сопротивления нсх 50М”, обозначается медный датчик, сопротивление 50 Ом при температурном показателе 0 градусов Цельсия;
- “термопреобразователь сопротивления нсх 100М” обозначается медный датчик преобразования, сопротивление 100 Ом при температурном показателе 0 градусов Цельсия;
- “термопреобразователь сопротивления нсх 50П, Pt50” обозначается платиновый датчик преобразования, сопротивление 50 Ом при температурном показателе 0 градусов Цельсия;
- “термопреобразователь сопротивления нсх 100П, Pt100” обозначается платиновый датчик преобразования, сопротивление 100 Ом при температурном показателе 0 градусов Цельсия;
- “термопреобразователь сопротивления нсх Pt500” обозначается платиновый датчик преобразования, сопротивление 500 Ом при температурном показателе 0 градусов Цельсия;
- “термопреобразователь сопротивления нсх Pt1000” обозначается платиновый датчик преобразования, сопротивление 1000 Ом при температурном показателе 0 градусов Цельсия.
то есть кодификатором предусматривается указание на благородный металл чувствительного элемента и его сопротивление при температурном показателе в 0 градусов Цельсия.
Модель 2-8
Применяется для измерения температуры твердых тел накладным способом. Имеет отверстие посередине для плотного прижатия к поверхности винтом или саморезом. Рекомендуется устанавливать на теплопроводную пасту для обеспечения лучшего контакта с измеряемой поверхностью, а также закрывать место установки тепловой изоляцией для исключения влияния наружной температуры на показания датчика. Преобразователь сигнала в 4-20 мА или RS485 может быть заказан дополнительно в корпусе Z67 с гермовводами и подключаться к кабелю датчика.
Технические характеристики
| Тип и НСХ | ТСМ (50М, 100М) ТСП (50П, 100П, Pt100, Pt1000) ТСТ (10kNTC) |
| Количество ЧЭ | 1 |
| Класс допуска | В (для ТСМ) А, В (для ТСП) 1% (для ТСТ) |
| Схема соединения ЧЭ | 2-,3-х проводная |
| Материал защитной арматуры | Сплав алюминиевый Д16 |
| Диапазон температуры, °С | -50…150 (для ТСМ) -50…250 (для ТСП) -40…120, -20…200 (для ТСТ) |
| Показатель инерции, с | 12 |
| Сертификат по техрегламенту | Пост. КМУ №94 от 13.01.16 Пост. КМУ №1055 от 28.12.16 |
Взрывозащищенное исполнение
| Тип кабеля | РЭ |
| Маркировка взрывозащиты | 0ExiallCT6…T1 X (разрешен. зоны: 0, 1, 2, 20, 21, 22) |
Для моделей 2-8 с НСХ 50М, 100М, 50П и 100П применяются другие габариты алюминиевого корпуса, как показано на рисунке ниже.
Тип НСХ — 50М, 100М, 50П, 100П
Внимание! Стоимость датчика состоит из цены на сам датчик и цены на кабель.
Бланк заявки на изготовление продукции Техописание
термопреобразователи сопротивления с кабельным выводом ТС, ТСМ, ТСП, ТСМ/ТСП-1199
Термосопротивления серий ТРИД ТС100, ТС110, ТС200Термосопротивления влагостойкие
Серия термосопротивлений с удлинительным проводом с кремнийорганической изоляцией. Благодаря своему конструктивному исполнению термосопротивления имеют кабель силикон-фторопласт. За счет этого они используются в водной среде и практически становятся водонепроницаемыми. Термосопротивления такого исполнения могут использоваться в сушилках на лесопилах, в покрасочных помещениях, банях и в других помещениях где имеется влажная среда.
Таким образом данный вид термосопротивлений могут называться влагозащищенными. Модельный ряд термосопротивлений серии ТРИД ТС представлен в четырех вариантах конструктивных исполнений с варьирующимися габаритными размерами, все модели могут быть изготовлены с любым типом чувствительного элемента.
Технические характеристики
Тип термосопротивления (НСХ) | Pt100, Pt1000, 50М |
Показатель тепловой инерции, с | 20 |
Степень защиты по ГОСТ 14254 | IP54 |
Количество рабочих чувствительных элементов в изделии, шт | 1
|
Сопротивление изоляции не менее, МОм (при температуре 10-30 °С, при испытательном напряжении 100В) | 100
|
Исполнение чувствительного элемента | изолированный |
Условное давление, МПа | 6,3 |
Стандартная длина кабеля ТС100, м | 0,5-1 |
Каталог: влагостойкие сопротивления ТРИД
Термосопротивления ТРИД ТС100, ТС110, ТС200
Стандартные и эконом исполнения
Серия термосопротивлений с удлинительным проводом.
Является наиболее востребованной благодаря простоте конструктивного исполнения и широкому диапазону применения. Также характеризуется разнообразием конструкций и вариантов изготовления.
Технические характеристики
Тип термосопротивления (НСХ) | Pt100, Pt1000, 50М |
Показатель тепловой инерции, с | 20 |
Степень защиты по ГОСТ 14254 | IP54 |
Количество рабочих чувствительных элементов в изделии, шт | 1
|
Сопротивление изоляции не менее, МОм (при температуре 10-30 °С, при испытательном напряжении 100В) | 100
|
Исполнение чувствительного элемента | изолированный |
Условное давление, МПа | 6,3 |
Стандартная длина кабеля ТС100, м | 0,5-1 |
Каталог: термосопротивления с кабельным выводом ТРИД
Термопреобразователь сопротивления ТСП-К2Мин
Малогабаритный термопреобразователь сопротивления изготовлен из материалов безопасных для применения в пищевой промышленности и медицине.
Термопреобразователь имеет герметичное исполнение и может применяться для контроля температуры воздуха, в том числе наружного, в том числе в холодильных и морозильных камерах, в высокотемпературных камерах. Также датчик можно использовать для контроля температуры поверхности, для жидких сред, неагрессивных к материалу датчика.
Термопреобразователь имеет 4-х проводную схему подключения и может применяться также при 2-х проводном и 3-х проводном подключении к вторичным приборам. Кабель датчика имеет прочную оболочку из силикона с температурой эксплуатации до +200°С. Каждая жила кабеля закрыта изоляцией из литого фторопласта различного цвета.
Термопреобразователь сопротивления TCМr (ТСПr)-К0
• контроль температуры двигателей, подшипников, радиаторов
• диапазон измерения температуры: -50…+150°С
• миниатюрный металло-стеклянный корпус 3х10 мм
Термопреобразователь сопротивления TCМ (ТСП)-K0 выполнен в миниатюрном корпусе, место соединения с гибкими медными выводами залито эпоксидным компаундом.
Термопреобразователи сопротивления типа К0 предназначены для контроля температуры воздуха и неагрессивных газов, массивных изделий с установкой в «гнездо», например, электродвигателей, подшипников, радиаторов силовых, полупроводниковых приборов и т.д.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 3,0 |
| Длина монтажной части, l, мм | 10,0 |
| Минимальная глубина погружения, l1, мм | 9,0 |
| Длина кабеля, L, м | 2-х проводная схема: 0,2; 0,5 |
| НСХ | 50М, Pt100, Pt1000 |
| Класс допуска | B; C |
| Диапазон измеряемой температуры, °С | -50…+150 |
| Время термической реакции, с | 4 |
| Номинальный ток, мА | 0,2 |
| Схема соединений | 2-х, 3-х проводная |
| Степень зашиты корпуса | IP54 |
| Тип кабеля | силиконовый кабель RFM, RFS |
Термопреобразователь сопротивления ТСМr (ТСПr)-К1И
• контроль температуры продукта при варке, копчении,
• диапазон измерения температуры: -50…+180°С,
• надежный, механически прочный высокотемпературный кабель,
• ручка из силиконовой резины
Игольчатые термопреобразователи сопротивления типа К1И (импортзамещающие) выполнены по технологии, обеспечивающей их более высокую надежность при работе в условиях высокой температуры и влажности.
Датчик предназначен для контроля температуры внутри продукта при варении и копчении.
Термопреобразователь сопротивления К1И имеет очень прочный, эластичный кабель состоящий из трёх медных многопроволочных жил с изоляцией из фторопласта, экрана из медной лужёной проволоки мелкого плетения и оболочки из силиконовой резины толщиной 1 мм. Кабель был специально разработан и изготовлен для производства данного датчика и не уступает импортным аналогам по своим электрическим и механическим параметрам. Наличие экрана и толстой оболочки из плотной силиконовой резины обеспечивают повышенную механическую прочность и эластичность кабеля.
Ручка датчика изготовлена путём высокотемпературного прессования кремнийорганическим компаундом с предварительной обработкой металлического корпуса и выхода кабеля адгезионным подслоем.
Защита от проникновения во внутреннюю полость термопреобразователя влаги:
— засыпка на вибростенде внутренней полости мелкодисперсным порошком окиси алюминия;
— завальцовка кабеля;
— покрытие ручки, в том числе места выхода кабеля, кремнийорганическим компаундом.
Благодаря данной конструкции удалось значительно повысить ресурс работы колбасного датчика К1И в жёстких условиях эксплуатации с температурой до 100°С и влажностью до 100% с конденсацией влаги.
Внешний вид
Перечень стандартных размеров и характеристик
| Диаметр монтажной части, d, мм | 2,0 | 4,0 |
| НСХ | 50М, Pt100 Pt1000 | 50М, 100М, Pt100, Pt1000, 50П, 100П |
| Длина монтажной части, l, мм | 100 | 200 |
| Минимальная глубина погружения, l1, мм | 50,0 | |
| Длина кабеля, L, м | 2,0; 4,0; 6,0 | |
Термопреобразователь сопротивления ТСМ (ТСП)-К1У
• контроль температуры продукта при варении, копчении,
• диапазон измерения температуры: -50…+180°С,
• надежный, механически прочный высокотемпературный кабель,
• удобная ручка с силиконовым покрытием
Игольчатый термопреобразователь сопротивления К1У предназначен для контроля температуры сыпучих и пластичных сред при горячей или холодной обработке, или хранении, например мяса, колбасы, сосисок и т.
д. Конструкция термопреобразователя обеспечивает удобство при его установке-выемке, защиту места крепления кабеля при механических нагрузках на кабель, повышенную защиту от влаги.
Особенности термопреобразователя
— имеет Т-образную форму;
— ручка изготовлена из нержавеющей стали и покрыта силиконовой резиной;
— боковое крепление кабеля обеспечивает более высокую надежность термометра при его установке и выемки;
— допускается нагрузка вдоль оси термометра в обоих направлениях до 10 кг;
— внутренняя полость термометра заполнена порошком Al2O3 на вибростенде.
Термометр снабжен прочным кабелем RFS 3 x 0,5 с силиконовой оболочкой и фторопластовой изоляцией жил.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 4,0 |
| Длина монтажной части, l, мм | 120,0; 200,0 |
| Длина кабеля, L, м | 2,0; 4,0; 6,0 |
| НСХ | 50М, 100М, Pt100, Pt1000, 50П, 100П |
| Класс допуска | B |
| Диапазон измеряемой температуры, °С | -50…+150 |
| Номининальная температура применения, °С | +100 |
| Время термической реакции, с | 7,0 |
| Номинальный ток, мА | 0,5 |
| Схема соединений | 3-х проводная |
| Степень зашиты корпуса | IP54 |
| Материал защитной арматуры | 12Х18Н10Т; SUS304 |
| Тип кабеля | силиконовый кабель RFS, RFSM |
Термопреобразователь сопротивления ТСМr (ТСПr)-К2
• контроль температуры воздуха, массивных изделий,
• диапазон измерения температуры от -50 до +180°С,
• диаметр зонда от 2 мм
Малогабаритные термопреобразователи сопротивления типа К2 применяются для контроля температуры воздуха, а также массивных изделий с установкой в «гнезде» в различных отраслях промышленности, например, в электродвигателях, подшипниках, радиаторах.
Внешний вид
Перечень стандартных размеров и характеристик
| Диаметр монтажной части, D, мм | 2,0 | 4,0; 5,0; 6,0 |
| Длина монтажной части, l, мм | 60,0; 80,0; 100,0 | 20,0; 30,0; 60,0; 80,0; 100,0 |
| Минимальная глубина погружения, l1, мм | 50,0; 70,0 | 15,0; 50,0; 70,0 |
| Длина кабеля, L, м | 3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 2–х проводная схема: 0,2; 0,5; 1,0 | |
| НСХ | d = 2 мм: 50М, Pt100 d = 4 мм: 50М, 100М, Pt100, Pt1000, 50П, 100П |
| Класс допуска | d = 2 мм: B; C d = 4…6 мм: А; B; C |
| Диапазон измеряемой температуры, °С | d = 2 мм: -50…+150 d = 4…6 мм: -50…+180 |
| Время термической реакции, с | d = 2 мм: 3,0 d = 4 мм: 7,0 d = 5 мм: 9,0 d = 6 мм: 15,0 |
| Номинальный ток, мА | d = 2 мм: 0,2 d = 4.  ..6 мм: 0,5 |
| Схема соединений | 2-х, 3-х проводная |
| Тип кабеля | d = 2 мм: МГТФ0,07 d = 4…6 мм: силиконовый кабель RFM, RFS, RFSM |
Термопреобразователь сопротивления ТСМ (ТСП)-К2М
• для медицины
• для пищевой промышленности (допускается контакт с пищевыми продуктами)
• диаметр зонда 3 мм
• высокотемпературный силиконовый кабель
• 4-х проводная схема соединений
Малогабаритный термопреобразователь сопротивления изготовлен из материалов, применяемых в медицине и может использоваться как в медицине, так и в пищевой промышленности в контакте с пищевыми продуктами. Основными отличиями новых датчиков температуры являются: небольшой размер корпуса 3,0 мм, 4-х проводная схема подключения, высокая точность, кабель в силиконовой белой разрешённой в медицине оболочкой, с изоляцией жил из литого фторопласта имеющих различный цвет.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 3,0 |
| Длина монтажной части, l, мм | 20,0; 30,0 |
| Длина кабеля, L, м | 0,2; 1,0; 2,0; 4,0; 6,0 |
| НСХ | 50М, Pt100, Pt1000 |
| Класс допуска | А; В |
| Диапазон измеряемой температуры, °С | -50…+180 |
| Время термической реакции, с | 4 |
| Номинальный ток, мА | 0,2 |
| Схема соединений | 2-х / 3-х / 4-х проводная |
| Тип кабеля | силиконовый кабель RFSMed |
Термопреобразователь сопротивления ТСМr (ТСПr)-К2.1
• контроль температуры воздуха, массивных изделий,
• диапазон измерения температуры: -50.
..+180°С,
• штуцер М8х1
термопреобразователь сопротивления ТСМ (ТСП)-К2.1 предназначен для измерения температуры окружающей среды и крупногабаритных изделий различных отраслей промышленности, с установкой в «гнезде», например, электродвигателей, подшипников, радиаторов.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 4,0; 5,0 |
| Длина монтажной части, l, мм | 20,0; 30,0; 60,0; 80,0; 100,0 |
| Длина кабеля, L, м | 0,2; 1,0; 2,0; 4,0; 6,0 |
| НСХ | 50М, 100М, Pt100, Pt1000, 50П, 100П |
| Класс допуска | А; B; C |
| Диапазон измеряемой температуры, °С | -50…+180 |
| Время термической реакции, с | d = 4 мм: 7,0 d = 5 мм: 9,0 |
| Номинальный ток, мА | 0,5 |
| Схема соединений | 3-х проводная |
| Тип кабеля | силиконовый кабель RFM, RFS, RFSM |
Термопреобразователь сопротивления ТСМ (ТСП)-К2Т
• контроль температуры при сушке древесины, для исследований в медицине и ветеринарии,
• диапазон измерения температуры: -50.
..+150°С,
• малоинерционный
Термопреобразователь сопротивления конструктивного исполнения К2Т предназначен для контроля температуры при установке в гнездо в случаях ограниченного пространства для внешней части термопреобразователя. Датчик имеет очень низкую инерционность. Термопреобразователь применяется для контроля температуры древесины при её сушке. При этом зонд датчика устанавливается в заранее сделанное отверстие в древесине.
Датчик конструкции К2Т может применяться при исследованиях в медицине и ветеринарии для контроля температуры тела ректально и в ушной раковине, а также для контроля температуры при сушке древесины.
Термопреобразователь имеет Т–образную конструкцию. Толщина стенок зонда составляет 0,3 …0,4 мм. Внутренняя полость термопреобразователя заполнена порошком окиси алюминия Al2O3. Кабель гибкий, пониженного сопротивления с изоляцией медных жил фторопластом и оболочкой из силиконовой резины.
Внешний вид
Термопреобразователь сопротивления ТСМ (ТСП)-К2Ф
• контроль температуры в термокамерах,
• диапазон измерения температуры: -50.
..+150°С,
• малоинерционный,
• простая установка
Термопреобразователь сопротивления ТСМ (ТСП)-К2Ф имеет корпус в виде гильзы с небольшой толщиной стенки 0,3…0,4 мм с приваренным к ней фланцем, снабженном отверстиями для монтажа. Датчик применяют для «жесткого» монтажа в гнездо, для внешней или внутренней установки в термокамеры и т.д. Используются различные типы кабеля.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, D, мм | 5,0 |
| Длина монтажной части, l, мм | 10,0; 20,0; 30,0 |
| Длина кабеля, L, м | 3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 2–х проводная схема: 0,2; 0,5; 1,0 |
• контроль температуры прессформ, подшипников,
• диапазон измерения температуры: -50…+180°С,
• небольшие габаритные размеры
Малогабаритный термопреобразователь сопротивления типа К3 предназначен, например, для использования в системах поддержания температуры пресс-форм.
Термопреобразователь сопротивления типа K3 снабжен стандартной резьбой M6.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 4,0 |
| Длина монтажной части, l, мм | 13,0 |
| Длина кабеля, L, м | 0,2; 1,0; 2,0; 4,0; 6,0 |
Термопреобразователь сопротивления ТСМ (ТСП)-К3Р
• контроль температуры в камерах полимерной окраски, металлических конструкциях,
• диапазон измерения температуры: -50…+150°С,
• небольшие габаритные размеры,
• удобный монтаж
Термопреобразователь сопротивления ТСМ (ТСП)-К3Р с реверсивным монтажом со стороны кабеля имеет корпус из нержавеющей стали, комплектуется гайкой М6 для монтажа, изготавливается с различным типом кабеля. Применяется для контроля температуры в камерах полимерной окраски, в металлических конструкциях и т.
д.
Внешний вид
Термопреобразователи сопротивления TСМr (ТСПr)-К4/K4.1
• контроль температуры жидких и сыпучих сред,
• диапазон измерения температуры: -50…+180°С,
• резьба M12х1,5; М16х1,5
Термопреобразователи сопротивления ТСМ (ТСП)-К4 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д
Термопреобразователь сопротивления в конструктивном исполнении К4.1 применяется также для контроля температуры поверхности вращающихся объектов.
Внешний вид
| К4 | К4.1 |
Перечень стандартных размеров
| Номер исполнения | Диаметр монтажной части, D1, мм | Диаметр D2, мм | Диаметр резьбы, М, мм | Размер шестигранника, S, мм | Длина монтажной части, l, мм | Длина присоединительного кабеля, L, м |
| К4 | 4,0 | — | 10х1,0; 12х1,5 | 17 | 60; 80; 100; 120; 160; 200; 250; 300 | 3–х провод. 2–х проводная схема: 0,2; 0,5; 1,0 |
| 5,0 | 12х1,5 | 17 | ||||
| 6,0 | 16х1,5 | 22 | ||||
| 8,0 | 20х1,5 | 22 | ||||
| К4.1 | 5,0 | 9,0 | М12х1,5 | 17 | ||
| 6,0 | 11,0 | М16х1,5 | 22 | |||
| 8,0 | 18,0 | М20х1,5 | 22 |
схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 Термопреобразователь сопротивления ТСМ (ТСП)-К4Р
• для температурных камер, жидкостных термостатов, сушилок и т.д.
• удобный монтаж со стороны камеры
Термопреобразователи сопротивления конструктивного исполнения К4Р предназначены для контроля температуры в термокамерах, сушилках, жидкостных термостатах и т.д. с установкой датчика (монтажом) со стороны камеры. Датчики изготовлены в реверсивном исполнении (Р) с резьбой со стороны кабеля.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, D1, мм | Диаметр резьбы, М, мм | Длина монтажной части, l, мм | Длина присоединительного кабеля, L, м |
| 4,0 | 8х1,0 | 10,0; 20,0; 30,0 | 3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 2–х проводная схема: 0,2; 0,5; 1,0 |
| 5,0 | 12х1,5 | ||
| 6,0 | 16х1,5 | ||
| 8,0 | 20х1,5 |
Термопреобразователь сопротивления ТСМr (ТСПr)-К5
• контроль температуры поверхности твердых тел,
• диапазон измерения температуры: -50…+180°С,
• удобная быстрая установка на объекте
• высокая механическая прочность
Термопреобразователь сопротивления ТСМ (ТСП)-К5 предназначен для измерения температуры поверхности сосудов, плит или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 4,0; 5,0 |
| Длина монтажной части, l, мм | 60,0 |
| Длина кабеля, L, м | 3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 2–х проводная схема: 0,2; 0,5; 1,0 |
Термопреобразователь сопротивления ТСМr (ТСПr)-К9
• контроль температуры поверхности труб,
• диапазон измерения температуры: -50…+150°С,
• удобная быстрая установка на объекте
Термопреобразователь сопротивления ТСМ (ТСП)-К9 предназначен для измерения температуры поверхности труб различных диаметров от 10 до 120 мм. Данная конструкция обеспечивает хорошее жёсткое присоединение термопреобразователя, необходимый тепловой контакт, а также удобство обслуживания при необходимости покрытия трубы слоем теплоизоляции.
Хомут для крепления термопреобразователя к трубе в комплект поставки не входит и приобретается в соответствии с диаметром трубы
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 5,0 |
| Длина монтажной части, l, мм | 60,0 |
| Диаметр хомута, D, мм | 20,0; 40,0; 60,0; 80,0; 120,0 |
| Длина кабеля, L, м | 3–х провод. схема: 0,2; 0,5; 1,0; 2,0; 3,0; 4,0 2–х проводная схема: 0,2; 0,5; 1,0 |
Термопреобразователь сопротивления TCМ (ТСП)-K10
• удобное крепление на любой стальной поверхности за счет встроенного сильного постоянного магнита
• высокая герметичность корпуса
Датчик температуры с чувствительным элементом из платины (ТСП) или меди (ТСМ) конструктивного исполнения К10 предназначен для контроля температуры на поверхности металлических емкостей, труб большого диаметра, баков, котлов, пресс–форм, плит и т.
д.
Датчик снабжен постоянным магнитом NdFeВ для крепления его на стальной контролируемой поверхности.
Внешний вид
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 16,0 |
| Высота монтажной части, l, мм | 7,0 |
| Длина кабеля, L, м | 0,5; 1,0; 2,0; 4,0; 6,0 |
ТСП/ТСМ-1199, исп.038, 38 Характеристики
Исп. 38 Количество чувствительных элементов (ЧЭ): 1 Рн=2,5 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более | |
038
38
|
| 4 | 40 60 80 100 120 160 200 | 8 (12) |
5 | 40 60 80 100 120 160 200 250 320 400 500 | 10 (14) | ||
6 | 40 60 80 100 120 160 200 250 320 400 500 | 12 (16) | ||
8 | 40 60 80 100 120 160 200 250 320 400 500 | 18 (18) | ||
Для Ø4 возможно изготовление термометров с НСХ, отмеченными знаком «*».
Для Ø6 и Ø8 возможно изготовление термометров с двумя ЧЭ при двухпроводной схеме соединения проводов.
ТСП/ТСМ-1199, исп.039, 39 Характеристики
Исп. 39 Количество чувствительных элементов (ЧЭ): 1 Рн=2,5 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более | |
039
39 |
| 3 | 40 60 80 100 120 160 200 | 6(10) |
4 | 40 60 80 100 120 160 200 250 320 400 500 | 8 (12) | ||
5 | 10 (14) | |||
6 | 12 (16) | |||
8 | 18 (18) | |||
Для Ø3 возможно изготовление термометров только с НСХ: Pt100, 50П, 100П.
Для Ø4 возможно изготовление термометров только с НСХ, отмеченными знаком «*».
ТСП/ТСМ-1199/4 Описание продукта
Исп. 4 Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
4 | 20** 40 60 80 100 120 160 200 | 8 (12) | |
5 | 20** 40 60 80 100 120 160 200 250 320 | 10 (14) | |
6 | 20** 40 60 80 100 120 160 200 250 320 | 12 (16) |
* — НСХ, для которого возможно изготовление термометров Ø4
** — минимально возможная длина для градуировок 50М и 53М = 25 мм
ТСП/ТСМ-1199/41
Аналоги: ТСПТ 300 (ПК «Тесей», г.
Обнинск)
Исп. 41 Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 4 | 20** 40 60 80 100 120 160 200 250 | 8 (12) |
5 | 20** 40 60 80 100 120 160 200 250 | 10 (14) | |
6 | 20** 40 60 80 100 120 160 200 250 | 12 (16) | |
8 | 20** 40 60 80 100 120 160 200 250 | 18 (18) | |
Изготовление термометров с НСХ, отмеченными знаком «*», зависит от L.
** Минимально возможная длина для градуировок 50М и 53М =25 мм
ТСП/ТСМ-1199/44
Предназначены для измерения температуры малогабаритных подшипников и поверхности твердых тел.
Исп. 44 Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части ТСП (ТСМ) L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 5 | 20 (25) | 10 (14) |
ТСП/ТСМ-1199/45
Аналоги:
ТСП-0193 (ОАО «Теплоприбор», г.
Челябинск)
ТСМТ 302 (ПК «Тесей», г.Обнинск)
ХарактеристикиИсп. 45 Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 8 | 30 | 18 (18) |
ТСП/ТСМ-1199/46
Термометр с байонетом.
Исп. 46 Количество чувствительных элементов (ЧЭ): 1 Длина пружины: 160 мм | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 4 | 20 30 40 60 80 100 | 8 (12) |
5 | 20 30 40 60 80 100 | 10 (14) | |
6 | 20 30 40 60 80 100 | 12 (16) | |
8 | 20 30 40 60 80 100 | 18 (18) |
ТСП/ТСМ-1199, исп.
48, 48УИсп. 48 и 48У Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более | |
48
48У |
| 4 | 116/ 100 | 8 (12) |
ТСП/ТСМ-1199/49
Исп. 49 Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 6,6(5,5) | 40 65 80 | 10 (14) |
ТСП/ТСМ-1199/6
Используются в пищевой промышленности.
Исп. 6 Рабочий спай: один, изолирован (И) или не изолирован (Н) от защитной арматуры | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Показатель тепловой инерции, И/Н с, не более | |
6 |
| 3 | 100 120 160 200 250 320 | 4/2 |
4 | 7/3 | |||
4,5 | 7/3 | |||
5 | 10/4 | |||
6 | 12/6 | |||
Для Ø3 возможно изготовление термометров только с НСХ: Pt100, Pt500, Pt1000, 50П, 100П.
Изготовление термометров с НСХ, отмеченными знаком «*», зависит от L.
каталог ТС 2017
Термопреобразователь сопротивления (термометр сопротивления) ТС 1088
Главная страница » Термопреобразователь сопротивления (термометр сопротивления) ТС 1088
Увеличить
Термопреобразователи сопротивления ТС-1088 (термометры сопротивления) применяются для измерения температуры жидких, газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла в различных отраслях промышленности. Термометры ТС с символом А (ТС-1088А) — исполнение для атомных станций. Используются в составе систем управления технологическими процессами на АЭС.
В соответствии с ГОСТ Р 8.625 термопреобразователи сопротивления ТС изготовляются с чувствительными элементами (далее — ЧЭ) из платины (П, Pt) и меди (М).
Общие технические характеристики термометров (термопреобразователей) сопротивления ТС-1088
| Характеристики | Значения |
Диапазон измеряемых температур по ГОСТ Р 8. 625-2006, °С: |
|
| — ТС (медный ЧЭ) | от -180 до +200 |
| — ТС (платиновый ЧЭ) | от -196 до +600 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности не более 80 %, МОм, не менее | 100 |
| Измерительный ток, мА: | |
| — номинальный измерительный ток для ТС с номинальным сопротивлением (R0) 50 и 100 Ом | 1 |
| — номинальный измерительный ток для ТС с номинальным сопротивлением (R0) 500 Ом | 0,2 |
| Степень защиты от воздействия воды и пыли ГОСТ 14254-96: | |
| — для ТС с клеммными головками из полимерного материала | IP54 |
| — для ТС с клеммными головками из алюминиевого материала | IP65 |
| Способ контакта с измеряемой средой | погружаемые |
| Климатические воздействия при эксплуатации | группа исполнения Д2 (от -50 до +100 °С) |
| Устойчивость термопреобразователя ТС-1088 к механическим воздействиям при эксплуатации | группа исполнения N3 |
| Средняя наработка на отказ, ч | 15000 |
Номинальные статические характеристики термометров сопротивления ТС (НСХ)
| Тип ТС | ТС (медный ЧЭ) | ТС (платиновый ЧЭ) | ||||||
| Обозначение НСХ | 50М | 100М | 50П | 100П | Pt50 | Pt100 | Pt500 | Pt1000 |
| Номинальное сопротивление, R0, Ом | 50 | 100 | 50 | 100 | 50 | 100 | 500 | 1000 |
| Температурный коэффициент ТС, α, °С-1 | 0,00428 | 0,00391 | 0,00385 | |||||
Примечание: * — возможно исполнение ТС с нестандартными НСХ, такими как 53М и 46П.
Обозначение типов ТС и ЧЭ, температурные коэффициенты и классы допуска в соответствии с ГОСТ Р 8. 625-2006
| Тип | Обозначение типа ТС | α, °С-1 | Класс допуска | ||
| для проволочных ЧЭ | для плёночных ЧЭ | для ТС | |||
| Платиновый | Pt | 0,00385 | W0.1, W0.15, W0.3, W0.6 | F0.1, F0.15, F0.3, F0.6 | AA, A, B, C |
| П | 0,00391 | АА, А, В, С | АА, А, В, С | АА, А, В, С | |
| Медный | М | 0,00428 | А, В, С | — | А, В |
Материалы, используемые для изготовления защитной арматуры для термопреобразователей ТС
| Материал | Типы ТС |
| Сталь 12Х18Н10Т | все типы ТС |
| Латунь ЛС59 | ТС-1388 |
| Титановый сплав ВТ-1 | ТС-1088 |
| Медь М1, М2 | ТС-1388 |
| Фторопласт ФБ-4 | ТС-1288 |
Классы допуска, диапазоны измерений и пределы отклонений от НСХ в соответствии с ГОСТ Р 8.
625-2006| Класс допуска | Погрешность, °С | Диапазон измерений, °С | ||
| ТС (платиновый ЧЭ) | ТС (медный ЧЭ) | |||
| проволочный | плёночный | |||
| АА, W 0.1, F 0.1 | 0,1 + 0,0017 × ItI* | от -50 до +250 | от -50 до +250 | — |
| А, W 0.15, F 0.15 | 0,15 + 0,002 × ItI | от -100 до +450 | от -50 до +450 | от -50 до +120 |
| B, W 0.3, F 0.3 | 0,3 + 0,005 × ItI | от -196 до +600 | от -50 до +600 | от -50 до +200 |
| C, W 0.6, F 0.6 | 0,6 + 0,01 × ItI | от -196 до +600 | от -50 до +600 | от -180 до +200 |
Примечания: — * — |t| — температура измеряемой среды, °С; — рабочий диапазон температур конкретной модификации ТС может находиться внутри диапазона измерений.
Кроме рабочего диапазона в ТУ на ТС конкретной модификации может устанавливаться номинальное значение температуры применения.
Схемы соединений и цветовая идентификация внутренних соединительных проводников ТС
Условия эксплуатации термометров сопротивления ТС:
— маркировочные шильдики термометров сопротивления выполнены на самоклеющейся пленке, материал шильдика устойчив к воздействию температур в диапазоне от -40 до +120 °С; — установка ТС, монтаж и проверка их технического состояния при эксплуатации должны проводиться в соответствии с техническим описанием ТС и инструкциями на оборудование, в комплекте с которым они работают; — во избежание разрушения шильдика и герметизирующего компаунда, температура на клеммной головке не должна превышать 120 °С.
Конструктивные исполнения термометров сопротивления ТС-1088
Вариант исполнения клеммных головок ТС-1088
| НГ-04(Е) | НГ-01 | НГ-05 | АГ-01 |
| Нержавеющая сталь с керамической вставкой | Нержавеющая сталь с керамической вставкой | Нержавеющая сталь с керамической вставкой | Алюминиевый сплав с керамической вставкой |
| (70 × 70) мм | (70 × 75) мм | (92 × 82) мм | (90 × 60) мм (для СП — №5 и №6) |
ТС-1088/1 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм: | |
| — D = 6 мм; 8 мм | 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 |
| — D = 10 мм | 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Время термической реакции τ, с | 90 |
| — D = 6 мм | 15 |
| — D = 8 мм | 20 |
| — D = 10 мм | 30 |
| Условное давление Р, МПа | 6,3 |
Примечания: * — класс допуска АА, А для L ≥ 120мм; ЧЭ — чувствительный элемент; СП — схема подключения.
ТС-1088/1-1 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 |
| Время термической реакции τ, с | 90 |
| Условное давление Р, МПа | 6,3 |
Примечания: * — класс допуска АА, А для L ≥ 120мм; ЧЭ — чувствительный элемент; СП — схема подключения.
ТС-1088/2 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П
100П |
от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Время термической реакции τ, с | 30 |
| Условное давление Р, МПа | 0,4 |
ТС-1088/3 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П
100П |
от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Время термической реакции τ, с | 20 |
| Условное давление Р, МПа | 6,3 |
ТС-1088/4 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Время термической реакции τ, с | 20 |
| Условное давление Р, МПа | 6,3 |
ТС-1088/5 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 |
| Диаметр монтажной части D, мм | 6; 8 |
| Время термической реакции τ, с | 15 (для D = 6 мм) |
| 20 (для D = 8 мм) | |
| Условное давление Р, МПа | 0,4 |
Примечания: * — класс допуска АА, А для L ≥ 120мм; ЧЭ — чувствительный элемент; СП — схема подключения.
ТС-1088/6 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
| Время термической реакции τ, с | 15 |
| Условное давление Р, МПа | 6,3 |
ТС-1088/7 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 50; 60; 80; 100; 120; 160; 200; 250; 320 |
| Время термической реакции τ, с | 15 |
| Условное давление Р, МПа | 6,3 |
ТС-1088/8 термопреобразователь (термометр сопротивления)
| НСХ | Диапазон измеряемых температур, °С | Количество ЧЭ | СП | |||
| класс АА* | класс А* | класс В | класс С | |||
| 46П 50П 100П | от -50 до +250 | от -50 до +200 от -100 до +250 от -100 до +450 | от -50 до +200 от -50 до +350 от -196 до +600 | от -50 до +200 от -50 до +350 от -196 до +600 | 1 2 | №1 №2 №3 №4 |
| 50М 53М 100М | — | от -50 до +120 | от -50 до +200 | от -180 до +200 | ||
| Pt50 Pt100 Pt500 Pt1000 | от -50 до +250 | от -50 до +200 от -50 до +350 от -50 до +450 | от -50 до +200 от -50 до +350 от -50 до +600 | от -50 до +200 от -50 до +350 от -50 до +600 | ||
| Длина монтажной части L, мм | 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 |
| Диаметр монтажной части D, мм | 6; 8 |
| Время термической реакции τ, с | 15 (для D = 6 мм) |
| 20 (для D = 8 мм) | |
| Условное давление Р, МПа | 16 |
Примечания: * — класс допуска АА, А для L ≥ 120мм; ЧЭ — чувствительный элемент; СП — схема подключения.
Дополнительные технические характеристики ТС-1088
| Характеристики | Значения |
| Материал защитного чехла | цельнотянутая трубка 12Х18Н10Т |
| Материал штуцера | сталь 12Х18Н10Т |
| Климатическое исполнение (ГОСТ 12997-84) | группа исполнений Д2 (от -50 до +100 °С) |
| Степень защиты от пыли и влаги (ГОСТ 14254-96) | IP65 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 6 |
| Межповерочный интервал, лет | 2 |
Схемы электрических соединений ТС-1088
Пример заказа ТС-1088
| ТС-1088 | 3 | 100П | -50 … +350 °С | 2000 мм | 10 | В | АГ-01 | №3 | ГП | ТУ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1.
Модификация термопреобразователей сопротивления. 2. Номер конструктивного исполнения (рисунка). 3. Номинальная статическая характеристика (НСХ). 4. Диапазон измеряемых температур, °С. 5. Длина монтажной части L, мм. 6. Диаметр монтажной части (при необходимости). 7. Класс допуска (АА, А, В, С). 8. Тип клеммной головки. 9. Схема подключения (№1, №2, №3, №4). 10. Госповерка (индекс заказа — ГП). 11. Обозначение технических условий (ТУ 4211-012-13282997-04).
Термопреобразователи сопротивления ТС-Б
Назначение и принцип действия
Термопреобразователи сопротивления ТС-Б предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред в различных отраслях промышленности.
Термопреобразователи сопротивления выпускаются в двух модификациях:
— ТС-Б – Термопреобразователи сопротивления, имеющие выходную характеристику, соответствующую номинальной статической характеристике преобразования (НСХ) Pt100, Pt500, Pt1000, 50П, 100П, 500П, 50М, 100М.
— ТС-Б-У – Термопреобразователи сопротивления с унифицированным выходным сигналом постоянного тока (4-20) мА, (0-5) мА; цифровым протоколом HART, совмещенный с унифицированным выходным сигналом.
Принцип действия ТС-Б основан на изменении сопротивления чувствительного элемента в зависимости от температуры.
Принцип действия ТС-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20)мА либо (0-5) мА и передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом) с помощью преобразователя измерительного. В качестве первичных преобразователей температуры в ТС-Б-У применяются ТС-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТС-Б-У.
ТС-Б-У имеют линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
ТC-Б-У могут иметь встроенный индикатор, на котором отображаются символы соответствующие определенным режимам настроек или величина входного параметра в цифровом виде в установленных при настройке единицах измерения, или величина выходного сигнала в процентном соотношении от диапазона измерения.
ТС-Б классифицированы по типу чувствительного элемента (ЧЭ) в соответствии с ГОСТ 6651 следующим образом:
— платиновые — изготавливаются с ЧЭ из платины;
— медные — изготавливаются с ЧЭ из меди.
Средний срок службы, гарантийный срок эксплуатации, межповерочный интервал
Термопреобразователи сопротивления ТС-Б (платиновые)
| Температура применения,°С | Группа условий эксплуат. | Средний срок службы, лет | Условия эксплуатации |
св. – 50 до + 300 включ |
I | 12 |
от -50 °С до +85 °С |
| от – 196 до – 50 включ. |
II |
6 |
|
| св. 300 до 660 включ. |
Термопреобразователи сопротивления ТС-Б (медные)
| Температура применения,°С | Группа условий эксплуат. | Средний срок службы, лет | Условия эксплуатации |
|
св. – 180 до + 200 включ. |
II |
6 |
от -50 °С до +85 °С |
Термопреобразователи сопротивления с унифицированным сигналом ТС-Б-У
| Температура применения,°С | Группа условий эксплуат. |
Средний срок службы, лет | Условия эксплуатации |
| св. – 50 до + 300 включ | I | 12 |
от -50 °С до +85 °С для датчиков с жидкокристаллическим индикатором от -40 °С до +70 °С |
| от – 196 до – 50 включ. |
II |
6 |
|
| св. 300 до 660 включ. | |||
| ТС-Б, ТС-Б-У демонтаж, которых осуществить по техническим причинам невозможно, подвергаются только первичной поверке при вводе в эксплуатацию | |||
Schneider Трехполюсные автоматические выключатели Compact NSX Micrologic 1.3M 50 кА по 30650 рупий за упаковку | Дандиабазар | Вадодара
О компании
Год основания 1999
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Оптовый торговец
Количество сотрудников До 10 человек
Участник IndiaMART с апреля 2011 года
GST24AGEPS0750R1ZZ
Наша компания является официальным поставщиком и дистрибьютором широкого ассортимента продукции для электротехники и электроники. Этот ассортимент продукции включает кран и кнопки для строительства , кабели HT, кабели LT, гибкие кабели, домашние провода, телефонные кабели и контакторы . Помимо этого, реле перегрузки , автоматические выключатели, блок предохранителей переключателя, плавкие вставки, поворотные переключатели и переключающие переключатели и другие. Эти продукты известны своей энергоэффективностью, высокой эффективностью и долговечностью. Ассортимент нашей продукции, закупаемой у именитых поставщиков, востребован в различных отраслях промышленности, таких как телекоммуникации, машиностроение, текстильная промышленность и товары повседневного спроса.
Наша компания уделяет большое внимание качеству продукции. При поддержке наших видных деловых партнеров, таких как Bentec Electrical & Electronics и Schneider Electric , мы предлагаем нашим клиентам продукцию высшего качества. Существует специальная команда агентов по закупкам, которые размещают заказы в соответствии со спросом на продукцию. Команда доставки всегда находится в напряжении, чтобы своевременно доставить высококачественную продукцию. Благодаря своевременной доставке нашей качественной продукции, мы приобрели огромную клиентуру, включая такие имена, как Elecon Engineering Company Limited , SE forge и Power Build Limited.
Видео компании
2015 Acura NSX — Быстрый, гладкий и отличныйNSX — очень хорошая машина. С того дня, как я «слетел» с участка, я влюбился в нее. Она красная, гладкая и красивая. Проблем с машиной у меня никогда не было. Я использую машину для повседневного использования, и для спортивной машины она имеет большой расход топлива.Я бы порекомендовал эту машину всем, кто ищет новую спортивную машину. NSX — очень хорошая машина. С того дня, как я «слетел» с участка, я влюбился в нее. Она красная, гладкая и красивая. Проблем с машиной у меня никогда не было. Я использую машину для повседневного использования, и для спортивной машины она имеет большой расход топлива. Я бы порекомендовал эту машину всем, кто ищет новую спортивную машину. Я был на шоссе посреди ночи, направляясь к дому своих друзей.На моей старой машине поездка заняла минут 40-50. В NSX правда ушло около 20! Без моего ведома я на самом деле удваивал ограничение скорости и даже не знал об этом! Поскольку на дороге нет движения, эта машина настолько быстра и плавна, что кажется почти воскресной поездкой. Я был на шоссе посреди ночи, направляясь к дому своих друзей. На моей старой машине поездка заняла минут 40-50. В NSX правда ушло около 20! Без моего ведома я на самом деле удваивал ограничение скорости, и я даже не знал об этом! Поскольку на дороге нет движения, эта машина настолько быстра и плавна, что кажется почти воскресной поездкой. Автомобиль получает отличный расход бензина, отличную управляемость и другие мирские ускорения. Автомобиль получает отличный расход бензина, отличную управляемость и другие мирские ускорения. Я не могу придумать ничего, кроме тех случаев, когда вы следите за своим кошельком, это дороговато. Я не могу придумать ничего, кроме тех случаев, когда вы следите за своим кошельком, это дороговато. Acura NSX 2017 — просто нереально.Этот автомобиль просто потрясающий (судя по камерам телефонов, большим пальцам руки вверх, улыбкам и привлекательной женской реакции, я не одна так думаю).NSX обладает самой приемлемой мощностью, крутящим моментом и ходовыми качествами среди всех конкурентов, кроме 911 Turbo S, но не похож на любой другой скучный Porsche. От стоп-сигнала к стоп-сигналу это молния с гибридными моторами, обеспечивающими мгновенный крутящий момент и устраняющими турбо-лаг! Кроме того, вы можете поместить в багажник набор клюшек для гольфа, чего нельзя сказать о ЛЮБОМ другом суперкаре! Я проехал более 2300 миль за 3 дня, и при росте 6 футов 4 дюйма мне все еще было комфортно. Разнообразные режимы вождения действительно хороши.У машины есть своя индивидуальность в каждом режиме, хотя на самом деле я никогда не использую Спорт. В отличие от некоторых автомобилей он не всегда включен, поэтому вы можете ездить … (подробнее)Этот автомобиль просто потрясающий (судя по камерам телефонов, большим пальцам руки вверх, улыбкам и привлекательной женской реакции, я не одна так думаю). NSX обладает самой приемлемой мощностью, крутящим моментом и ходовыми качествами среди всех конкурентов, кроме 911 Turbo S, но не похож на любой другой скучный Porsche. От стоп-сигнала к стоп-сигналу это молния с гибридными моторами, обеспечивающими мгновенный крутящий момент и устраняющими турбо-лаг! Кроме того, вы можете поместить в багажник набор клюшек для гольфа, чего нельзя сказать о ЛЮБОМ другом суперкаре! Я проехал более 2300 миль за 3 дня, и при росте 6 футов 4 дюйма все еще чувствовал себя комфортно.Разнообразные режимы вождения действительно хороши. У машины есть своя индивидуальность в каждом режиме, хотя на самом деле я никогда не использую Спорт. В отличие от некоторых автомобилей, он не всегда включен, поэтому вы можете водить его и охлаждать или переключать его в режим отслеживания и вызывать демонов из его души. Выхлоп звучит хорошо в Sports Plus и Track, но не так громко, как некоторые. Опять же, это машина, которую вы покупаете не для того, чтобы привлечь к себе внимание своей неоновой окраской и неприятно громкой. Настоящие звуки двигателя передаются в кабину, и вы можете легко принять деловой звонок, если переведете его в тихий режим.В целом я очень доволен машиной. Выхлоп звучит хорошо в Sports Plus и Track, но не так громко, как некоторые. Опять же, это машина, которую вы покупаете не для того, чтобы привлечь к себе внимание своей неоновой окраской и неприятно громкой. Настоящие звуки двигателя передаются в кабину, и вы можете легко принять деловой звонок, если переведете его в тихий режим. В целом я очень доволен машиной. В режиме трека (который я использую на улице 90% времени) характер суперкара действительно проявляется.Не беспокойтесь о режиме Sport, так как он, на мой взгляд, самый плохой из режимов Quiet и Sport Plus. В режиме трека (который я использую на улице 90% времени) характер суперкара действительно проявляется. Не беспокойтесь о режиме Sport, так как он, на мой взгляд, самый плохой из режимов Quiet и Sport Plus. 2015 Acura NSX — Многофункциональный пультПосле 8 лет разработки, трех смен двигателя и целых 3 года после того, как он был объявлен во время Суперкубка 2012 года, Acura NSX 2016 наконец выходит на рынок.Новый NSX — это современный модный гибридный суперкар. Долгая дразня не пошла на пользу легендарной модели, но, возможно, с таким долгим периодом созревания результат будет намного лучше. Когда был представлен первый NSX, европейская индустрия суперкаров пережила коллективный сердечный приступ. Это был автомобиль, который выглядел так же хорошо — или даже лучше — чем то, что они производили, был таким же великолепным на дороге и использовал современные и надежные компоненты, созданные компанией с лучшей репутацией в мире в области качества.Да, и он стоил намного дешевле, чем автомобили, с которыми он стремился конкурировать на рынке. После 8 лет разработки, трех смен двигателя и целых 3 года после того, как он был объявлен во время Суперкубка 2012 года, Acura NSX 2016 наконец выходит на рынок. Новый NSX — это современный модный гибридный суперкар. Долгая дразня не пошла на пользу легендарной модели, но, возможно, с таким долгим периодом созревания результат будет намного лучше. Когда был представлен первый NSX, европейская индустрия суперкаров пережила коллективный сердечный приступ.Это был автомобиль, который выглядел так же хорошо — или даже лучше — чем то, что они производили, был таким же великолепным на дороге и использовал современные и надежные компоненты, созданные компанией с лучшей репутацией в мире в области качества. Да, и он стоил намного дешевле, чем автомобили, с которыми он стремился конкурировать на рынке. В самый забавный памятный момент меня и моих друзей задержал полицейский за неправильный поворот. В самый забавный памятный момент меня и моих друзей задержал полицейский за неправильный поворот. Трансмиссию NSX сложно классифицировать. Он включает расположенный сзади 3,5-литровый двигатель V6 с двумя турбонагнетателями. Двигатель технически установлен посередине, так как он находится впереди задних осей, но трансмиссия выступает за задние оси. Электродвигатель находится между V6 и 9-ступенчатой автоматической коробкой передач с двойным сцеплением. Мы еще не закончили. Впереди есть еще два электродвигателя, которые приводят в движение передние колеса. Итак, всего у нас теперь четыре двигателя, включая V6.Тем не менее, Honda называет трансмиссию этого автомобиля своей 3-моторной Sport Hybrid Super Handling All-Wheel Drive (SH-AWD) …. (подробнее)Трансмиссию NSX сложно классифицировать. Он включает расположенный сзади 3,5-литровый двигатель V6 с двумя турбонагнетателями. Двигатель технически установлен посередине, так как он находится впереди задних осей, но трансмиссия выступает за задние оси. Электродвигатель находится между V6 и 9-ступенчатой автоматической коробкой передач с двойным сцеплением. Мы еще не закончили. Впереди есть еще два электродвигателя, которые приводят в движение передние колеса.Итак, всего у нас теперь четыре двигателя, включая V6. Тем не менее, Хонда называет трансмиссию этого автомобиля своей «3-х моторной спортивной гибридной системой полного привода с суперприводом» (SH-AWD). Для охлаждения всех этих моторов предусмотрено 10 теплообменников. Суммарная мощность составляет около 550 л.с., а крутящий момент будет потрясающим, учитывая три электродвигателя, приводящие в движение четыре колеса. |
Права на первый Acura NSX Type S 2022 года получил финальную ставку в 1 миллион долларов
Acura NSX Type S 2022 года дебютировал только неделю назад, но если вы надеялись заполучить первый, вы слишком опоздали.Права на первый образец клиента, который Acura пожертвовала на благотворительность, ушли с молотка в субботу на распродаже Mecum 2021 Monterey Car Week.
Окончательная ставка составила 1 миллион долларов, а с учетом гонорара покупателей цена продажи составляет 1,1 миллиона долларов. Все вырученные средства пойдут в пользу Центра науки и промышленности (COSI), чтобы поддержать образование молодежи STEAM в США
Поскольку первый клиентский образец NSX Type S 2022 года еще не был построен, победитель тендера сможет настроить автомобиль в соответствии со своими пожеланиями.
2022 модельный год станет последним для NSX второго поколения, и каждый экземпляр, построенный для последнего года, будет типом S. Производство ограничено 350 единицами, из которых 300 слотов для сборки предназначены для
США.2022 Acura NSX Тип S
NSX Type S стоит 171 495 долларов, включая пункт назначения, и обладает мощностью 600 л.с. по сравнению с обычными 571 л.с. Дополнительная мощность в первую очередь связана с модернизацией расположенного посередине 3,5-литрового двигателя V-6 с двойным турбонаддувом, хотя Acura также снизила передаточное число на двух электродвигателях, приводящих в действие передние колеса, для лучшего ускорения в автономном режиме.
Второе поколение NSX появилось в 2016 году как модель 2017 года и в значительной степени не смогло зажечь сцену суперкаров, как это было с оригиналом два десятилетия назад. Продажи были довольно низкими на протяжении всего цикла производства NSX, даже по стандартам суперкаров.
Acura заявила, что планирует добавить версию производительности Type S для каждой модели в своей линейке, поэтому NSX Type S не является сюрпризом. У оригинального NSX был вариант Type S, предназначенный исключительно для японского рынка. Acura также недавно выпустила TLX Type S, и на очереди MDX Type S.В конце концов, мы должны увидеть Integra NSX, поскольку Acura также подтвердила на прошлой неделе, что шильдик Integra вернется в следующем году.
Чтобы узнать больше о Monterey Car Week, посетите наш специализированный центр.
8 увлекательных технических фактов о Honda NSX
Проведя некоторое время с NSX первого поколения, мы подумали, что углубимся в техническую сторону среднемоторного спорткара Honda
.1.Это был первый автомобиль с серийно выпускаемым полностью алюминиевым кузовом типа монокок
.В наши дни алюминий широко используется на всех уровнях производства автомобилей, но не тогда, когда был разработан NSX или New Sportscar eXperimental. Вдохновленные использованием материала в сверхскоростном экспрессе Синкансэн, дизайнеры NSX решили, что новая Honda может и должна быть сделана из него, что привело к созданию первого в мире серийного алюминиевого автомобиля.Чтобы помочь в разработке и выявить любые потенциальные проблемы, был построен прототип полностью алюминиевого CRX, который прошел тщательные испытания.
Благодаря тому, что большая часть автомобиля была изготовлена из алюминия, NSX оказался на 200 кг легче, чем если бы он был сделан из стали.Однако это было нелегко, и я плавно перехожу ко второму пункту:
2. Корпус невероятно жесткий благодаря экструдированным алюминиевым деталям
Проблемы возникли при создании подоконников NSX, которые оказалось трудно обрабатывать с использованием традиционных строительных технологий из-за их глубокой формы.Чтобы обойти эту проблему, был использован процесс экструзии алюминия, при котором необработанный алюминий нагревали до 600 градусов и протягивали через литье под давлением, чтобы сформировать прочный, очень жесткий сотовый каркас. Это во многом способствовало тому, что корпус был на 50 процентов прочнее, чем у Porsche 911 того времени.
3.Стеклянная кабина вдохновлена истребителем F16
.Вы, наверное, заметили, что кабина NSX немного похожа на купол. Это не случайно: говорят, что дизайнеры Кен Окуяма и Сигеру Уэхара изучали американский истребитель F-16, черпая вдохновение в его стеклянной кабине. В результате получился автомобиль, который невероятно легко увидеть во время маневрирования — чему во многом способствовало отсутствие задних стоек — что заставило современников NSX со средним расположением двигателя посрамиться в ставках на видимость.
4. Honda сделала его жестче, потому что Сенна сказал им
Говорите о NSX с любым бензином, и вскоре трехкратный чемпион Формулы-1 будет возбужденно вовлечен в разговор, а за ним последует что-то о том, как переступать через пятки в мокасинах.Так какую именно роль в процессе разработки сыграл Сенна?
В феврале 1989 года, когда Сенна был в Японии, чтобы водить последний автомобиль McLaren Honda F1, он был позаимствован у японского производителя во время месячной тестовой стажировки NSX в Сузуке. Намерение состояло в том, чтобы узнать мнение гонщика об этом новом спортивном автомобиле со средним расположением двигателя, но полученное мнение было не самым положительным. «Я не уверен, что смогу дать вам соответствующий совет по поводу серийного автомобиля, но я считаю, что он немного хрупкий», — сказал он.И под этим он имел в виду, что это было недостаточно жестко.
В результате этого и дальнейших обширных испытаний, проведенных на Нюрбургринге, на которые Сенна также был приглашен для дальнейшего изучения, жесткость была увеличена на 50 процентов. И мы рады, что NSX представляет собой идеальный компромисс между жесткостью и комфортом.
5.Его двигатель был первым в серийном автомобиле с титановыми шатунами
.Несмотря на всю управляемость NSX, я бы сказал, что великолепный двигатель является его определяющей особенностью и, следовательно, заслуживает более пристального внимания. Этот 90-градусный V6, изначально имеющий объем 3,0 литра и обозначенный как «C30A», оснащен титановыми шатунами; первый для серийного автомобиля.Эти более легкие шатуны, прочные, как сталь, позволяют двигателю развивать скорость до 8000 об / мин. Если вы когда-нибудь сталкивались с этим лично, вы поймете, что это очень хорошо.
6. Он имеет первое высокопроизводительное приложение VTEC
.Ага, как вы, наверное, заметили по крышке коромысла, NSX действительно имеет систему изменения фаз газораспределения VTEC.Несмотря на то, что вы не получите такой заметной «отдачи», как в некоторых других двигателях Honda с этой технологией, NSX примечателен тем, что является одним из первых автомобилей, получивших VTEC.
Его превзошли Integra и CRX второго поколения, но с учетом того, что эти автомобили производили 158 и 150 л.с. соответственно, NSX на 270 л.с. стал первым случаем, когда Honda использовала его в серьезном высокопроизводительном двигателе.
7.В 3,2-литровых двигателях используется металл, армированный волокном, для установки более крупных поршней
.В 1997 году C30A уступил место C32B. Как вы, вероятно, поняли из названия, это 3,2-литровый двигатель, увеличенный за счет использования более крупных поршней. Чтобы установить новые поршни в блок, традиционные гильзы из железа были заменены на более тонкие гильзы, сделанные из металла, армированного волокном.Это композитный материал из углеродного волокна и оксида алюминия, более устойчивый к износу, чем железо.
Это материал, который вы найдете в других двигателях Honda, включая F20C S2000. Однако то, чего вы не найдете в другой Honda, так это C32B. Он — как и предшествующий ему C30A — никогда не устанавливался ни на какой другой автомобиль в стандартной комплектации.
8.NSX R имеет продуманный аэродинамический обвес
Ближе к концу жизни NSX нас угостили финальной версией NSX R (более ранние версии были официально известны как « Type R, но для этой обновленной версии название было упрощено). Благодаря агрессивной программе снижения веса, предусматривающей снижение веса на 100 кг, гораздо более жесткую подвеску и отсутствие усилителя рулевого управления, это самый хардкорный NSX Honda из когда-либо созданных.Особый интерес для нас представляет пакет Aero.
Заднее антикрыло было заменено на усиленный элемент из углеродного волокна для увеличения прижимной силы, но Honda не захотела установить спереди массивный сплиттер. В конце концов, такие части тела имеют тенденцию разлетаться вдребезги на лежачих полицейских и пандусах. Вместо этого дизайнеры сосредоточились на днище автомобиля. Была установлена большая крышка, чтобы сгладить нижнюю часть передней части, и добавлен набор ребер, чтобы предотвратить попадание воздушного потока в колесные арки.
Эта крышка означала, что поток воздуха, который ранее проходил через передний радиатор и находился под автомобилем, блокировался. Итак, чтобы NSX R не готовился сам, на капоте из углеродного волокна было сделано большое отверстие для отвода горячего воздуха.
Результат всех изменений обвеса и доработки шасси? NSX R показал время в Нюрбургринге 7 минут 56 секунд, что сопоставимо со временем, установленным Porsche 911 Turbo 996 и Ferrari 360 Challenge Stradale, двумя автомобилями со значительно большей мощностью. Но также на шесть секунд меньше времени, установленного новым Honda Civic Type R. Это замечательно, прогресс.
Хотите больше контента NSX? Ознакомьтесь с нашим обзором здесь.
ПредставленAcura NSX Type-S | 600-сильный суперкар
Вывод : Суперкар ограниченного производства имеет большую мощность, лучшую аэродинамику, более острые линии и покрышки с захватом.Это также первый случай, когда Acura будет продавать версию Type-S за пределами Японии.
- Три электродвигателя помогают V6 с двойным турбонаддувом
- Acura произведет все 350 единиц на своем заводе в Мэрисвилле, штат Огайо
- Легкий корпус с каплями углерода снижает вес на 58 фунтов
- Турбокомпрессоры от NSX GT3 Evo гоночный автомобиль
- 9-ступенчатая коробка передач с двойным сцеплением переключается на повышенную передачу на 50 процентов быстрее, чем у предыдущей модели, и имеет режим быстрого понижения передачи.
- Acura также дразнила возвращение спортивной модели Integra.
Цена : 169 500 долларов
Когда солнце зашло за горы Санта-Лючия недалеко от Монтерея, Калифорния, Acura немного закатилась на небольшом мероприятии для журналистов. на Неделе автомобилей в Монтерее в Калифорнии. В эти выходные бренд представил последнюю версию своего гибридного суперкара NSX. Несколько небольших, но важных изменений делают модель 2022 года самой мощной и удобной.
Acura будет производить 350 единиц нового NSX, все они будут производиться в производственном центре в Мэрисвилле, штат Огайо. Каждая модель будет иметь значок высокопроизводительного Type-S, впервые Acura делает NSX такого уровня доступным за пределами Японии. Это третья модель Type-S, которую Acura представила в этом году, поскольку компания стремится вернуться к своей родословной и улучшить свои характеристики.
Последний NSX и оригинал.Предоставлено Acura
.NSX 2022 года отличается скромными визуальными и функциональными изменениями по сравнению с предыдущей версией.Снаружи у него теперь есть задний диффузор, заимствованный из гоночной версии GT3, что придает ему более острый и угловатый профиль. Он также получает шины Pirelli P-Zero для увеличения мощности и новый вариант матового цвета, который Acura называет Gotham Grey, который стоит 6000 долларов и доступен только для 70 моделей.
Новая модель развивает мощность примерно на 5 процентов, до 600 л.с. с 573 л.с. Крутящий момент также увеличивается с 476 до 492 фунт-фут. Acura заявляет, что ее усовершенствованная 9-ступенчатая коробка передач с двойным сцеплением будет переключаться на повышенную передачу на 50 процентов быстрее, чем в предыдущей версии, и имеет режим быстрого понижения, который позволяет пропускать несколько передач одновременно, удерживая левый подрулевой лепесток.
В новой модели интерьер получил небольшие доработки.Предоставлено Acura
.3,5-литровый двигатель V6 с двойным турбонаддувом имеет новые топливные форсунки, новые промежуточные охладители и новые турбокомпрессоры, позаимствованные у гоночной версии автомобиля NSX GT3 Evo, пиковое давление наддува которой, по заявлению Acura, увеличивается на 5,6% с 15,2 до 16,1 фунтов на квадратный дюйм.
Новая модель имеет базовую цену 169 500 долларов, или вы можете получить облегченный пакет (+ 13 тысяч долларов), который включает углеродно-керамические тормоза, карбоновую крышку двигателя, карбоновую внутреннюю отделку, а AMD снижает общий вес примерно на 58 фунтов.
На презентации Acura не сообщила, будет ли NSX заменен другим автомобилем, но подтвердила, что популярная модель Integra, выпускавшаяся последний раз в 2006 году (под значком RSX), вернется в следующем году.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Schneider Electric LV433305 | Compact NSX — disjoncteur NSX100HB1 — Micrologic 2.2 м — 50 А — 3 пол. 3д
Veuillez sélectionner au moins un chantier pour continer
{{еще}} {{if true &&! empty projectsData.worksites && projectsData.status eq ‘success’}} Veuillez sélectionner un chantier pour continue.
Sélectionner un chantier pour appliquer les associées {{если projectsData.maxWorksites! = null}} Vous pouvez séléctionner jusqu’à {{: projectsData.maxWorksites}} читатель (и) {{/если}}
{{: projectsData.worksites.length}} chantier (s) Trouvé (s)
chantier (s) труве (s)
Voir le détail | Masquer
{{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}Условия chantier
Срок действия dans
Консоммация
{{для projectsData.рабочие места}} {{для проектов}} {{! — Состояние потребления CLOUD-36019 с датой окончания при отступлении -}}{{:кодовое название}}
Срок действия дана: {{:истекает}} {{if expiresIn> 1}} журналы {{/если}} {{if expiresIn == 1}} Jour {{/если}}
Завершение:
{{если! isApplicableAmountLimit}}Pas de montant макс.
{{еще}} {{/если}} {{/для}}{{/для}}
Vous devez séléctionner au moins une condition chantier
Sauvegarder
{{/если}} {{if false &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}Séléctionner au moins une condition chantier
{{/если}} {{для projectsData.результат}} {{/для}}Vous devez séléctionner au moins une condition chantier
Sauvegarder {{/если}} {{/если}}AIWA NSX-SZ71 (01) PDF РУКОВОДСТВО
Размещайте вопросы, комментарии, обзоры или ошибки в поле для комментариев ниже.
×
Все файлы оригинальные, не перепакованы и не модифицированы нами
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СКАЧАТЬ AIWA NSX-SZ71 (01) PDF РУКОВОДСТВО
PDF Сводка содержимого: NSX-SZ71 LH РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ КОМПАКТ-ДИСК СТЕРЕО ОСНОВНОЙ ЛЕНТОЧНЫЙ МЕХАНИЗМ: 2ZM-3MK2 YPR4NM КАССЕТНЫЙ ПРИЕМНИК БАЗОВЫЙ МЕХАНИЗМ CD: СИСТЕМА КОНТРОЛЯ YZD3RDM S – CASSERIVER NS – CASSERIVER NS – CASSERIVER NS – 1 YZD3 — NS-CASSERIV WNSZ70 RC – ZAS01 • Это руководство по обслуживанию является «Дополнением» и заменяет «Простое руководство» NSX-SZ71 (S / M Code No.09-002-425-3Т3). • Это руководство по обслуживанию содержит информацию о различиях между NSX-SZ71 (LH) и NSX-SZ70 / SZ73 (LH). Если требуется другая информация, см. Руководство по обслуживанию NSX-SZ70 / SZ73 (LH). (Код S / M № 09-004-425-3R1). • При необходимости (информация кода S / M № 09-001-335-3N8). S / M о Коде CD № Mechanisim, 09-006-425-3S1 см. Руководство по обслуживанию AZG-1 SUPPLEMDEANTA T ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ <Раздел FM-тюнера> Диапазон настройки от 87,5 МГц до 108 МГц Полезная чувствительность (IHF) 13,2 дБфАнтантные разъемы 75 Ом (несимметричный) <Секция AM-тюнера> Диапазон настройки от 530 кГц до 1710 кГц (с шагом 10 кГц) от 531 кГц до 1602 кГц (с шагом 9 кГц) Полезная чувствительность 350 мкВ / м Антенна Рамочная антенна <Усилитель> Усилитель средней и высокой частоты Мощность Номинальная мощность: 32 Вт + 32 Вт (8 Ом, Т.H.D. 1%, 1 кГц) Опорное значение: 40 Вт + 40 Вт (8 Ом, THD 10%, 1 кГц) Суммарные гармонические искажения 0,1% (15 Вт, 1 кГц, 8 Ом, DIN AUDIO) Низкочастотный усилитель Выходная мощность Номинальная: 96 Вт + 96 Вт (6 Ом, THD 1%, 135 Гц) Опорное значение: 120 Вт + 120 Вт (6 Ом, THD 10%, 135 Гц) Суммарные гармонические искажения 0,1% (50 Вт, 135 Гц, 6 Ом, DIN AUDIO ) Входы VIDEO / AUX: 300 мВ (регулируемый) MD: 316 мВ (регулируемый) MIC: 1,8 мВ (10 кОм) Выходы SPEAKERS HIGH FREQ: принимаются громкоговорители с сопротивлением 8 Ом и более. ДИНАМИКИ: для подключения громкоговорителей с сопротивлением от 8 до 16 Ом. LINE OUT: 210 мВ. PHONES (стереоразъем): для подключения наушников с сопротивлением 32 Ом или более. <Секция кассетной деки> Формат дорожки 4 дорожки, 2 канала стерео Обычная лента: 50 Гц — 15000 Гц Система записи Смещение переменного тока Головки Дека 1: Головка воспроизведения x 1 Дека 2: Головка записи / воспроизведения x 1, стирающая головка x 1 АКСЕССУАРЫ / СПИСОК ПАКЕТОВ KANRI NO.<Раздел проигрывателя компакт-дисков> Лазер полупроводниковый лазер (λ = 780 нм) ЦАП, 1 бит, двойной Отношение сигнал / шум 85 дБ (1 кГц, 0 дБ) Гармонические искажения 0,05% (1 кГц, 0 дБ) Вау и флаттер Неизмеримо <Акустическая система SX – WNSZ70> Акустическая система 3-полосная, встроенный сабвуфер (с магнитным экранированием) Громкоговорители Сабвуфер: 160 мм конического типа Полный диапазон: 100 мм конического типа Супер ВЧ динамик: керамический 20 мм Импеданс 6 Ом / 8 Ом Чувствительность 87 дБ / Вт / м Размеры (Ш x В x Г) 240 x 324 x 281 мм Вес 5.0 кг <Общие> Требования к питанию 120 В / 220-230 В / 240 В с переключением, 50/60 Гц Потребляемая мощность 200 Вт Потребляемая мощность в режиме ожидания ECO OFF: 21 Вт Если режим экономии энергии ECO ON или ECO AUTO: 0,9 Вт Размеры (Ш x В x Г) 260 x 330 x 395 мм Вес 9,5 кг • Дизайн и технические характеристики могут быть изменены без предварительного уведомления. • Слово «BBE» и «символ BBE» являются товарными знаками BBE Sound, Inc. по лицензии BBE Sound, Inc. ПОЗ. НЕТ. ЧАСТЬ № ОПИСАНИЕ 1 8A-NF7-932-010 IB, LH-KIT (BRA) 2 87-006-225-010 AM LOOP ANT NC2 3 87-043-115-010 ANT, FEEDER FM! 4 87-A91-017-010 ПРОБКА, ПРЕОБРАЗОВАТЕЛЬ JT-0476 5 8Z-NF8-702-010 БЛОК RC, RC-ZAS01 — 2 — ПЕРЕЧЕНЬ ОСНОВНЫХ ЭЛЕКТРИЧЕСКИХ ЧАСТЕЙ ПОЗ.НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ № НЕТ. IC 8A-NF6-610-030 C-IC, LC876564V-5P35 87-A21-418-010 IC, STK490-340 87-A21-397-010 IC, STK490-070 87-A21-482-010 IC, RPM6938- h5 87-A20-783-040 C-IC, BA7762AFS 87-A21-577-040 C-IC, M61506FP 87-A21-021-040 C-IC, BU2099FV 87-070-289-040 IC, BU 2092F 87- A21-452-040 C-IC, BD3876KS2 87-A21-051-040 C-IC, BU9990-03FS 87-A21-560-010 IC, LA1844L-A 87-070-127-110 IC, LC72131 D 87-020 -454-010 IC, DN6851 ТРАНЗИСТОР 87-026-245-080 TR, DTC114ES 87-026-609-080 TR, KTA1266GR 87-A30-198-080 TR, KTC3199GR 87-026-610-080 TR, KTC3198GR 87- A30-076-080 C-TR, 2SC3052F 87-A30-075-080 C-TR, 2SA1235F 87-A30-318-080 TR, CSA952K 89-213-702-010 TR, 2SB1370 (1.8 Вт) 87-A30-087-080 C-FET, 2SK2158 87-A30-107-070 C-TR, CMBT5401 87-A30-073-080 C-TR, RT1N 141C 87-A30-074-080 C-TR, RT1P 141C 87-A30-269-040 C-FET, 2SJ461-T1 87-A30-106-070 C-TR, CMBT5551 87-A30-105-080 C-TR, RT1P 441C 87-A30-086-040 C- TR, CSD1306E 87-A30-329-080 TR, CD1585BC 89-327-143-080 TR, 2SC2714 (0,1 Вт) 87-A30-072-080 C-TR, RT1P 144C 87-A30-234-080 TR, CSC4115BC 87-026-463-080 TR, 2SA933SRS ДИОД 87-A40-548-090 ДИОД, D3SBA20 87-017-654-060 ДИОД, GBU6J 87-A40-547-090 ДИОД, D5SBA20 87-020-465-080 ДИОД, 1SS133 87-A40-553-080 ДИОД, 1N4003 LES 87-A40-781-080 ZENER, UZ36BSA 87-A40-764-080 ZENER, UZ10BSC 87-A40-313-080 C-DIODE, MC 2840 87-A40-270 -080 C-DIODE, MC2838 87-A40-269-080 C-DIODE, MC2836 87-A40-768-080 ZENER, UZ16BSA 87-A40-752-080 ZENER, UZ6.2BSC 87-A40-802-080 ZENER, UZ5.1BSC 87-017-978-080 DIODE, 1N4003 87-A40-745-080 ZENER, UZ4.7BSA 87-A40-748-080 ZENER, UZ5.6BSA 87-017 -149-080 ZENER, HZS6A2L 87-A40-736-080 DIODE, IN4148M (SEM) MAIN CB C3 87-012-368-080 C-CAP, S 0.1-50 F C4 87-012-368-080 C-CAP , S 0,1-50 F C21 87-016-658-000 CAP, E 4700-35 M SMG C22 87-016-658-000 CAP, E 4700-35 M SMG C25 87-010-405-080 CAP, ELECT 10 -25V C26 87-010-406-080 CAP, ELECT 22-25V C27 87-010-405-080 CAP, ELECT 10-25V — 3 — C28 87-010-406-080 CAP, ELECT 22-25V C31 87- 010-263-080 CAP, ELECT 100-10V C32 87-010-197-080 CAP, CHIP 0.01 DM C34 87-010-384-080 CAP, ELECT 100-25V C35 87-010-406-080 CAP, ELECT 22-50V C36 87-010-381-080 CAP, ELECT 330-16V C38 87-010-394 -080 CAP, ELECT 220-35V C39 87-010-394-080 CAP, ELECT 220-35V C40 87-010-197-080 CAP, CHIP 0,01 DM C60 87-010-403-080 CAP, ELECT 3.3-50V C80 87-010-401-080 CAP, ELECT 1-50V C81 87-010-260-080 CAP, 47-25 M 11L SME C82 87-010-380-080 CAP, ELECT 47-16V C104 87-010-196- 080 ЧИП-КОНДЕНСАТОР, 0,1-25 C105 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C111 87-010-545-080 КРЫШКА, ELECT 0.22-50V C112 87-010-545-080 CAP, ELECT 0,22-50V C113 87-010-545-080 CAP, ELECT 0,22-50V C114 87-010-545-080 CAP, ELECT 0,22-50V C115 87-010- 546-080 CAP, ELECT 0,33-50V C116 87-010-546-080 CAP, ELECT 0,33-50V C121 87-010-545-080 CAP, ELECT 0,22-50V C122 87-010-545-080 CAP, ELECT 0,22- 50 В C171 87-012-368-080 C-CAP, S 0,1-50 F C172 87-012-368-080 C-CAP, S 0,1-50 F C173 87-012-368-080 C-CAP, S 0,1- 50 F C174 87-012-368-080 C-CAP, S 0,1-50 F C301 87-010-318-080 C-CAP, S 47P-50 CH C302 87-010-318-080 C-CAP, S 47P -50 CH C303 87-012-157-080 C-CAP, S 330P-50 CH C304 87-012-157-080 C-CAP, S 330P-50 CH C305 87-012-157-080 C-CAP, S 330P-50 CH C306 87-012-157-080 C-CAP, S 330P-50 CH C307 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 C309 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C310 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C311 87-010-198-080 КРЫШКА, ЧИП 0,022 C312 87-010-198- 080 CAP, CHIP 0,022 C313 87-010-179-080 CAP, CHIP S B1200P C314 87-010-179-080 CAP, CHIP S B1200P C315 87-010-179-080 CAP, CHIP S B1200P C316 87-010-179 -080 CAP, CHIP S B1200P C321 87-012-142-080 CAP, S 0.33-16 C322 87-012-142-080 CAP, S 0.33-16 C324 87-010-260-080 CAP, ELECT 47-25V C325 87-010-370-080 CAP, E 330-6.3 SME C327 87-010-404-080 CAP, ELECT 4.7-50V C328 87-010-404-080 CAP, ELECT 4.7-50V C332 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C335 87-010-401-080 CAP, ELECT 1-50V C336 87-010-401-080 CAP, ELECT 1-50V C337 87-010- 196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C339 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C340 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C351 87-012-140-080 КРЫШКА 470P C352 87- 012-140-080 CAP 470P C354 87-010-175-080 CAP 560P C355 87-010-178-080 CHIP CAP 1000P C356 87-010-260-080 CAP, ELECT 47-25V C357 87-010-197-080 КРЫШКА, ЧИП 0,01 DM C358 87-010-183-080 C-CAP, S 2700P-50 B C359 87-010-183-080 C-CAP, S 2700P-50 B C360 87-010-183-080 C-CAP , S 2700P-50 B C363 87-A10-292-080 CAP, M 5600P-50 J C370 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 C373 87-016-083-080 C-CAP, S 0,15-16 RK C374 87-016-083-080 C-CAP, S 0,15-16 RK C378 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1- 25 C379 87-010-382-080 CAP, ELECT 22-25V C380 87-010-382-080 CAP, ELECT 22-25V KANRI REF. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № ОПИСАНИЕ № НЕТ. C381 87-010-197-080 CAP, CHIP 0,01 DM C801 87-010-403-080 CAP, ELECT 3.3-50V C382 87-010-312-080 C-CAP, S 15P-50 CH C802 87-012-369 -080 C-CAP, S 0,047-50F C383 87-010-197-080 CAP, CHIP 0,01 DM C803 87-010-198-080 CAP, CHIP 0.022 C384 87-010-402-080 CAP, ELECT 2.2-50V C804 87-010-263-080 CAP, ELECT 100-10V C386 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C806 87-010-401- 040 CAP, E 1-50 SME C387 87-012-145-080 CAP, CHIP S 270P CH C807 87-010-400-080 CAP, ELECT 0,47-50 В C388 87-012-156-080 C-CAP, S 220P -50 CH C808 87-010-401-080 CAP, ELECT 1-50V C391 87-010-319-080 C-CAP, S 56P-50 CH C809 87-010-401-080 CAP, ELECT 1-50V C392 87 -010-319-080 C-CAP, S 56P-50 CH C810 87-010-263-040 CAP, E 100-10 C393 87-010-319-080 C-CAP, S 56P-50 CH C810 87-010 -196-080 ЧИП КОНДЕНСАТОР, 0.1-25 C394 87-010-319-080 C-CAP, S 56P-50 CH C811 87-010-403-080 CAP, ELECT 3.3-50V C536 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C811 87 -010-545-040 CAP, E 0.22-50 SME C609 87-010-181-080 CAP, CHIP S 1800P C812 87-010-403-080 CAP, ELECT 3.3-50V C610 87-010-181-080 CAP, CHIP S 1800P C812 87-010-405-040 CAP, E 10-50 C611 87-010-956-080 CHIP-CAP, S 0,068-25B C814 87-010-197-080 CAP, CHIP 0,01 DM C612 87-016 -369-080 C-CAP, S 0,033-25 BK C815 87-010-403-080 CAP, ELECT 3.3-50V C613 87-010-197-080 CAP, CHIP 0,01 DM C816 87-010-403-080 CAP, ВЫБРАТЬ 3.3-50V C614 87-016-669-080 C-CAP, S 0,1-25 KB C821 87-010-405-080 CAP, ELECT 10-50V C616 87-010-184-080 ЧИП-КОНДЕНСАТОР 3300P (K) C823 87 -010-177-080 C-CAP, S 820P-50 SL C617 87-012-369-080 C-CAP, S 0,047-50F C824 87-010-404-080 CAP, ELECT 4.7-50V C618 87-010- 401-080 CAP, ELECT 1-50V C825 87-010-596-080 CAP, S 0,047-16 C619 87-010-263-080 CAP, ELECT 100-10V C842 87-010-197-080 CAP, CHIP 0,01 DM C620 87-016-669-080 C-CAP, S 0,1-25 KB C843 87-010-190-080 S CHIP F 0,01 C621 87-010-197-080 CAP, CHIP 0,01 DM C844 87-010-197-080 КОЛПАЧОК, ЧИП 0.01 DM C623 87-010-401-080 CAP, ELECT 1-50V C845 87-010-190-080 S CHIP F 0,01 C624 87-010-401-080 CAP, ELECT 1-50V C846 87-010-190-080 S ЧИП F 0,01 C626 87-A11-590-080 C-CAP, S 0,047-16 KB C847 87-010-190-080 S ЧИП F 0,01 C627 87-010-400-080 CAP, ELECT 0,47-50 В C848 87- 010-190-080 S ЧИП F 0,01 C628 87-010-400-080 CAP, ELECT 0,47-50 В C849 87-010-190-080 S CHIP F 0,01 C629 87-A11-590-080 C-CAP, S 0,047- 16 KB C850 87-010-260-080 CAP, ELECT 47-25V C630 87-010-383-080 CAP, ELECT 33-25V C851 87-010-197-080 CAP, CHIP 0.01 DM C631 87-010-185-080 C-CAP, S 3900P-50 B C852 87-010-197-080 CAP, CHIP 0,01 DM C632 87-010-185-080 C-CAP, S 3900P-50 B C853 87-010-197-080 КОЛПАЧОК, ЧИП 0,01 DM C634 87-010-196-080 КОНДЕНСАТОР ЧИП, 0,1-25 C858 87-010-196-080 КОНДЕНСАТОР ЧИП, 0,1-25 C635 87-A10-307-080 КОЛПАК, M 0,1-50 J C859 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C636 87-A10-307-080 CAP, M 0,1-50 J C860 87-010-197-080 CAP, CHIP 0,01 DM C637 87- A10-307-080 КРЫШКА, M 0,1-50 J C959 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C638 87-A10-307-080 CAP, M 0,1-50 J C960 87-010-196-080 ЧИП КОНДЕНСАТОР, 0.1-25 C639 87-010-405-080 CAP, ELECT 10-50V C961 87-010-152-080 C-CAP, S 8P-50 CH C641 87-010-401-080 CAP, ELECT 1-50V C963 87 -015-785-080 ЧИП-КОНДЕНСАТОР, 0.1FZ-25Z C642 87-010-401-080 КРЫШКА, ELECT 1-50V C971 87-010-381-080 CAP, ELECT 330-16V C643 87-010-196-080 ЧИП КОНДЕНСАТОР, 0,1-25 C972 87-010-404-080 CAP, ELECT 4.7-50V C644 87-010-401-080 CAP, ELECT 1-50V C973 87-010-197-080 CAP, CHIP 0,01 DM C671 87-010 -322-080 C-CAP, S 100P-50 CH C974 87-010-197-080 CAP, CHIP 0,01 DM C672 87-010-322-080 C-CAP, S 100P-50 CH C979 87-010-322- 080 C-CAP, S 100P-50 CH C673 87-010-197-080 CAP, CHIP 0.01 DM C981 87-010-260-080 КРЫШКА, ELECT 47-25V C679 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C982 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C680 87-010-197 -080 CAP, CHIP 0,01 DM C983 87-010-197-080 CAP, CHIP 0,01 DM C682 87-010-196-080 CHIP CAPACITOR, 0,1-25 C984 87-010-197-080 CAP, CHIP 0,01 DM C771 87- 010-263-080 CAP, ELECT 100-10V C987 87-010-197-080 CAP, CHIP 0,01 DM C772 87-010-197-080 CAP, CHIP 0,01 DM C991 87-010-312-080 C-CAP, S 15P-50 CH C779 87-010-426-080 C-CAP, S 0,01-25 KB C992 87-010-312-080 C-CAP, S 15P-50 CH C780 87-010-426-080 C-CAP, S 0.01-25 KB C993 87-010-178-080 CHIP CAP 1000P C782 87-010-197-080 CAP, CHIP 0,01 DM C995 87-010-178-080 CHIP CAP 1000P C783 87-010-197-080 CAP, CHIP 0,01 DM C997 87-010-196-080 CHIP CAPACITOR, 0,1-25 C784 87-010-197-080 CAP, CHIP 0,01 DM C998 87-010-260-080 CAP, ELECT 47-25V C785 87-010-197- 080 CAP, CHIP 0,01 DM C999 87-A11-155-080 CAP, TC U 0,01-16 ZF C786 87-010-197-080 CAP, CHIP 0,01 DM CF831 87-008-261-010 ФИЛЬТР, SFE10.7MA5-A C788 87-010-149-080 C-CAP, S 5P-50 CH CF832 87-008-261-010 ФИЛЬТР, SFE10.7MA5-A C789 87-A10-592-080 C-CAP, S 0,015-50 JB CN1 87-A60-996-010 CONN, 13P V BLK TAC-L13X-A3 C790 87-A10-592-080 C-CAP, S 0,015-50 JB CN91 87-A60-109-010 CONN, 2P V S2M-2W C791 87-010-196-080 CHIP CAPACITOR, 0,1-25 CN101 87-A60-996-010 CONN, 13P V BLK TAC-L13X -A3 C792 87-010-197-080 CAP, CHIP 0,01 DM CN301 87-A60-620-010 CONN, 3P V 2MM JMT C793 87-010-404-080 CAP, ELECT 4.7-50V CN351 87-A60-625- 010 CONN, 8P V 2MM JMT C795 87-010-197-080 CAP, CHIP 0,01 DM CN601 87-099-719-010 CONN, 30P TYK-B (X) C796 87-010-197-080 CAP, CHIP 0.01 DM CN602 87-099-194-010 CONN, 6P 6216V C797 87-010-405-080 CAP, ELECT 10-50V CNA1 8A-NF8-653-010 CONN ASSY, 9P TID-A (480) C798 87-010 -197-080 CAP, CHIP 0,01 DM CNA2 8A-NF6-630-110 CONN ASSY, 3P (VM) ANF-6 C799 87-010-407-080 CAP, ELECT 33-50V FC602 85-NF5-617-010 КАБЕЛЬ , FFC 6P-1.25 C800 87-012-369-080 C-CAP, S 0,047-50F FFE831 A8-8ZA-190-030 8ZA-1 FEUNM — 4 — KANRI REF. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № ОПИСАНИЕ № НЕТ. J101 87-A60-483-010 ГНЕЗДО, DIA6.3 BLK ST W / S KM C392 87-010-320-080 ЗАПИСЬ ДЛЯ ЧИПОВ 68P J102 87-A60-238-010 ТЕРМИНАЛ, SP 4P (MSC) C401 87-010- 196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 J601 87-A60-885-010 РАЗЪЕМ, ШТЫРЬ 6P R / W MSC C402 87-010-196-080 КОНДЕНСАТОР ЧИП, 0,1-25 J831 87-A60-202-010 ТЕРМИНАЛ, ANT 4P MSP-154V-02 C403 87-010-322-080 C-CAP, S 100P-50 CH L101 87-003-383-010 COIL, 1UH-S C404 87-010-322-080 C-CAP, S 100P-50 CH L102 87- 003-383-010 КАТУШКА, 1UH-S C405 87-010-322-080 C-CAP, S 100P-50 CH L301 87-A50-049-010 Катушка, ловушка 85K (COI) C406 87-010-322-080 C-CAP, S 100P-50 CH L302 87-A50-049-010 COIL, TRAP 85K (COI) C407 87-010-322-080 C-CAP, S 100P-50 CH L351 87-007-342-010 COIL , OSC 85K BIAS C408 87-010-322-080 C-CAP, S 100P-50 CH L801 87-A50-608-010 COIL, FM DET-N (TOK) C409 87-010-196-080 C-CAP, S 0.1-25 ZF C2012 L802 87-A91-551-010 FLTR, PCFJZH-450 L (TOK) C501 87-010-544-040 CAP, E 0.1-50 SME L811 87-005-847-080 COIL, 2.2UH ( CECS) C502 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 L832 87-005-847-080 КАТУШКА, 2,2UH K CECS C503 87-010-544-040 CAP, E 0,1-50 SME L951 8A-NF8- 667-010 COIL, AM PACK 4 (TOK) C504 87-012-156-080 C-CAP, S 220P-50 CH R161 87-A00-441-050 RES, 270-1 / 2W J RP C505 87-010- 178-080 CHIP CAP 1000P R162 87-A00-441-050 RES, 270-1 / 2W J RP C521 87-010-178-080 CHIP CAP 1000P R163 87-A00-441-050 RES, 270-1 / 2W J RP C601 87-010-186-080 CAP, CHIP 4700P R164 87-A00-441-050 RES, 270-1 / 2W J RP C603 87-010-320-080 CHIP CAP 68P R790 87-010-197-080 CAP , ЧИП 0.01 DM C604 87-010-546-040 CAP, E 0.33-50 R991 87-010-322-080 C-CAP, S 100P-50 CH C606 87-010-112-040 CAP, E 100-16 R993 87- 010-322-080 C-CAP, S 100P-50 CH C607 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 R995 87-010-322-080 C-CAP, S 100P-50 CH C609 87-010- 196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 SFR351 87-A90-433-080 SFR, 50K H NVZ6TLTA C621 87-010-178-080 CHIP CAP 1000P SFR352 87-A90-433-080 SFR, 50K H NVZ6TLTA C652 87-010 -183-080 C-CAP, S 2700P-50 B Wh2 87-A90-510-010 HLDR, WIRE 2,5-9P C653 87-010-213-080 C-CAP, S 0,015-50 B X991 87-A70-061 -010 VIB, XTAL 4.500 МГц CSA-309 C701 87-010-260-040 CAP, E 47-25 SME C802 87-010-168-080 CAP, CHIP 150P C804 87-010-187-080 CAP CHIP S5600P FRONT CB C808 87-010-196 -080 ЧИП-КОНДЕНСАТОР, 0,1-25 C809 87-012-155-080 C-CAP 180P-50CH C101 87-010-190-080 S ЧИП F 0,01 C102 87-010-322-080 C-CAP, S 100P-50 CH CN102 8A-NF7-605-010 CONN ASSY, 4P V 80MM C103 87-010-312-080 C-CAP, S 15P-50 CH CN104 87-099-017-010 CONN, 15P 6216 V C104 87-012- 157-080 C-CAP, S 330P-50 CH CN901 87-A60-138-010 CONN, 13P V FE C105 87-010-406-040 CAP, E 22-50 SME CON101 87-099-720-010 CONN, 30P TYK-B (P) FB601 87-008-372-080 ФИЛЬТР, EMI BL OIRNI C106 87-010-493-040 CAP, E 0.47-50 GAS C107 87-A10-189-040 CAP, E 220-10 FB801 87-008-372-080 ФИЛЬТР, EMI BL OIRNI C108 87-A10-189-040 CAP, E 220-10 FC104 88-915- 111-110 FF-КАБЕЛЬ, 15P 1.25 C109 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 FC901 85-NF5-618-010 КАБЕЛЬ, FFC 13P-1.25 C110 87-010-178-080 CHIP CAP 1000P FL201 8A -NF7-601-010 FL, BJ754GNK J601 87-A61-242-010 ГНЕЗДО, 6,3 ЧЕР, МОНО, W / SW V KM C112 87-012-368-080 C-CAP, S 0,1-50 F C113 87-012-369 -080 C-CAP, S 0,047-50F L101 87-A50-333-010 Катушка, OSC 9,43 МГц C114 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 L801 87-A50-093-010 КАТУШКА, ЧАСЫ 5,76 МГц C115 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 L802 87-005-847-080 Катушка, 2,2UH (CECS) C116 87-010- 196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 LED401 87-017-733-080 LED, SEL1250SM LED402 87-017-733-080 LED, SEL1250SM C118 87-012-145-080 CAP, CHIP S 270P CH C119 87-010- 498-040 CAP, E 10-16 GAS LED403 87-017-733-080 LED, SEL1250SM C120 87-010-196-080 CHIP CAPACITOR, 0.1-25 LED404 87-017-733-080 LED, SEL1250SM C121 87-010 -196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 LED405 87-017-733-080 LED, SEL1250SM C122 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 LED416 87-A40-619-080 LED, SLR-56PT-TE7-W GRN LED417 87-A40-619-080 LED, SLR-56PT-TE7-W GRN C123 87-012-393-080 C-CAP , S 0,22-16 RK C181 87-010-322-080 C-CAP, S 100P-50 J CH GRM LED418 87-A40-619-080 LED, SLR-56PT-TE7-W GRN C182 87-010-178- 080 CHIP CAP 1000P LED419 87-A40-619-080 LED, SLR-56PT-TE7-W GRN C183 87-012-156-080 C-CAP, S 220P-50 CH LED420 87-A40-619-080 LED, SLR -56PT-TE7-W GRN C202 87-012-157-080 C-CAP, S 330P-50 CH LED421 87-A40-619-080 LED, SLR-56PT-TE7-W GRN LED422 87-A40-317-080 LED, SLR-342VCT31 RED C203 87-012-157-080 C-CAP, S 330P-50 CH C204 87-012-157-080 C-CAP, S 330P-50 CH LED423 87-A40-317-080 LED, SLR-342VCT31 RED C205 87-012-157-080 C-CAP, S 330P-50 CH LED424 87-A40-317-080 LED, SLR-342VCT31 RED C206 87-012-156-080 C-CAP, S 220P- 50 Дж CH GRM LED440 87-A40-563-010 LED, SEL6515C-LF62 PGRN C211 87-012-140-080 CAP 470P LED441 87-A40-563-010 LED, SEL6515C-LF62 PGRN LED442 87-A40-563-010 Светодиод, SEL6515C-LF62 PGRN C221 87-010-421-040 КРЫШКА, E 4.7-50 5L C222 87-010-404-040 CAP, E 4.7-50 SME LED443 87-A40-563-010 LED, SEL6515C-LF62 PGRN C223 87-010-408-040 CAP, E 47-50 SME LED444 87 -A40-563-010 Светодиод, SEL6215S-LF62 PGRN C224 87-012-369-080 C-CAP, S 0,047-50F LED445 87-A40-563-010 Светодиод, SEL6215S-LF62 PGRN C382 87-010-320-080 ЧИП КРЫШКА 68P LED454 87-A40-678-010 LED, SELU1E10CXM BLUE-DEF LED455 87-A40-678-010 LED, SELU1E10CXM BLUE-DEF C383 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 C384 87-010- 196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 LED499 87-017-733-080 LED, SEL1250SM C385 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 R211 87-012-156-080 C-CAP, S 220P-50 J CH GRM C386 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 R212 87-012-156-080 C-CAP, S 220P -50 Дж CH GRM C387 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 S101 87-A91-709-010 SW, RTRY 1-2-24 RE012103 PV S102 87-A91-710-010 SW, RTRY 1- 2-12 RE012103 PV — 5 — KANRI REF. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № ОПИСАНИЕ № НЕТ. S301 87-A91-024-180 SW, TACT KSH0611BT C217 87-010-403-080 CAP, ELECT 3.3-50V S302 87-A91-024-180 SW, TACT KSH0611BT C218 87-010-403-080 CAP, ELECT 3 .3-50V S303 87-A91-024-180 SW, TACT KSH0611BT C221 87-010-405-080 CAP, ELECT 10-50V S304 87-A91-024-180 SW, TACT KSH0611BT C222 87-010-405-080 CAP , ELECT 10-50V S305 87-A91-024-180 SW, TACT KSH0611BT C223 87-010-197-080 CAP, CHIP 0.01 DM S306 87-A91-024-180 SW, TACT KSH0611BT C224 87-010-197-080 КОЛПАК, ЧИП 0,01 DM S314 87-A91-024-180 SW, TACT KSH0611BT C251 87-010-196-080 КОНДЕНСАТОР ЧИП, 0,1-25 S321 87-A91-024-180 SW, TACT KSH0611BT C252 87-010-196- 080 ЧИП-КОНДЕНСАТОР, 0,1-25 S322 87-A91-024-180 SW, TACT KSH0611BT C253 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0.1-25 S323 87-A91-024-180 SW, TACT KSH0611BT C254 87-010-196-080 ЧИП-КОНДЕНСАТОР, 0,1-25 S324 87-A91-024-180 SW, TACT KSH0611BT C255 87-010-190-080 S ЧИП F 0,01 S325 87-A91-024-180 SW, TACT KSH0611BT C256 87-010-190-080 S ЧИП F 0,01 S326 87-A91-024-180 SW, TACT KSH0611BT C257 87-010-190-080 S ЧИП F 0,01 S327 87-A91-024-180 SW, TACT KSH0611BT C258 87-010-190-080 S CHIP F 0,01 S328 87-A91-024-180 SW, TACT KSH0611BT C401 87-010-260-080 CAP, ELECT 47- 25 S329 87-A91-024-180 SW, TACT KSH0611BT CN101 87-A61-011-010 CONN, 13P H BLK TAC-L13P-A3 S330 87-A91-024-180 SW, TACT KSH0611BT CN102 87-A61-011- 010 CONN, 13P H BLK TAC-L13P-A3 S331 87-A91-024-180 SW, TACT KSH0611BT CNA101 8A-NF8-656-010 CONN ASSY, 5P TID-A 400 S332 87-A91-024-180 SW, TACT KSH0611BT J201 87-A61-148-010 РАЗЪЕМ, КОНТАКТ 4P R / W СИНИЙ S333 87-A91-024-180 SW, TACT KSH0611BT L251 87-003-383-010 COIL, 1UH-K S334 87-A91-024-180 SW, TACT KSH0611BT L252 87-003-383-010 COIL, 1UH-K S341 87-A91-024-180 SW, TACT KSH0611BT R129 87-A00-262-080 RES, M / F 0.15-2W J S342 87-A91-024-180 SW, TACT KSH0611BT R130 87-A00-262-080 RES, M / F 0,15-2W J S343 87-A91-024-180 SW, TACT KSH0611BT R231 87-A00- 258-080 RES, M / F 0,22-1W J S344 87-A91-024-180 SW, TACT KSH0611BT R232 87-A00-258-080 RES, M / F 0,22-1W J S345 87-A91-024-180 SW , TACT KSH0611BT Wh201 87-A90-459-010 HLDR, WIRE 2.5-5P S346 87-A91-024-180 SW, TACT KSH0611BT S347 87-A91-024-180 SW, TACT KSH0611BT S349 87-A91-024-180 SW , TACT KSH0611BT PT CB S350 87-A91-024-180 SW, TACT KSH0611BT C1 87-010-387-080 CAP, E 470-25 SME S351 87-A91-024-180 SW, TACT KSH0611BT C4 87-A11-148 -080 CAP, TC U 0.1-50 ZF S352 87-A91-024-180 SW, TACT KSH0611BT C5 87-A11-148-080 CAP, TC U 0.1-50 ZF S353 87-A91-024-180 SW, TACT KSH0611BT C6 87-A10-627 -000 CAP, E 2200-50 M SMG S354 87-A91-024-180 SW, TACT KSH0611BT C7 87-A10-627-000 CAP, E 2200-50 M SMG S355 87-A91-024-180 SW, TACT KSH0611BT C8 87-A11-148-080 CAP, TC U 0.1-50 ZF VR501 86-NFA-607-010 VR, RTRY 10K15AX1 1 V XV0121PVN C9 87-A11-148-080 CAP, TC U 0.1-50 ZF C10 87- A11-148-080 CAP, TC U 0.1-50 ZF C11 87-A11-148-080 CAP, TC U 0.1-50 ZF AMP CB C12 87-016-657-090 CAP, E 3300-71 C101 87-010- 183-080 C-CAP, S 2700P-50 B C13 87-016-657-090 CAP, E 3300-71 C102 87-010-183-080 C-CAP, S 2700P-50 B C16 87-010-403- 080 КАП, ВЫБОР 3.3-50V C103 87-010-545-080 CAP, ELECT 0,22-50V CN1 87-A61-110-010 CONN, 9P V TID-A C104 87-010-545-080 CAP, ELECT 0,22-50V CN2 87-A61 -108-010 CONN, 5P V TID-A C107 87-010-405-080 CAP, ELECT 10-50V! PT1 8A-NF7-622-010 PT, ANF-7 H C108 87-010-405-080 CAP, ELECT 10-50V! PT2 8A-NF8-673-010 PT, SUB ANF-8 (H) KAMI C111 87- 010-179-080 C-CAP, S 1200P-50 KB GRM! RY1 87-A91-281-010 РЕЛЕ, AC DC12V OSA-SS-212DM5 C112 87-010-179-080 C-CAP, S 1200P-50 KB GRM! S1 87-A90-165-010 SW, SL 1-2-3 SWS2301 C113 87-010-405-080 CAP, ELECT 10-50V! T1 87-A60-317-010 ТЕРМИНАЛ, 1P MSC C114 87-010 -405-080 CAP, ELECT 10-50V! T2 87-A60-317-010 TERMINAL, 1P MSC C115 87-010-866-080 CAP, ELECT 10-63 C116 87-010-866-080 CAP, ELECT 10- 63 В.М.B C119 87-010-197-080 CAP, CHIP 0,01 DM C120 87-010-197-080 CAP, CHIP 0,01 DM CNA3 87-049-919-010 CONN, 3P V WHT EH C133 87-010-190-080 C -CAP, S 0,01-50 ZF C2012 C153 87-010-188-080 C-CAP, S 6800P-50 KB C2012 DECK CB C201 87-A10-300-080 CAP, M 0,027-50 J C202 87-A10-300 -080 CAP, M 0,027-50 J CON105 87-099-756-010 CONN, 15P 9604 SF C203 87-A10-300-080 CAP, M 0,027-50 J SFR1 87-024-581-010 SFR, 3,3K DIA 6H C204 87-A10-300-080 CAP, M 0,027-50 J SOL1 82-ZM1-618-410 SOL ASSY, 27 SOL2 82-ZM1-618-410 SOL ASSY, 27 C205 87-010-180-080 C- CER 1500P SW1 87-A90-248-010 SW, MICRO ESE11Sh3CXQ C206 87-010-180-080 C-CER 1500P C207 87-010-401-080 CAP, ELECT 1-50V SW2 87-A90-248-010 SW, MICRO ESE11Sh3CXQ C208 87-010-401-080 CAP, ELECT 1-50V SW3 87-A90-248-010 SW, MICRO ESE11Sh3CXQ C209 87-010-187-080 CAP CHIP S5600P SW4 87-036-110-010 SW, MICRO SPPB62 SW5 87-036-110-010 SW, MICRO SPPB62 C210 87-010-187-080 CAP CHIP S5600P SW6 87-036-110-010 SW, MICRO SPPB62 C211 87-010-402-080 CAP, ELECT 2.2-50V C212 87-010-402-080 CAP, ELECT 2.2-50V SW8 87-A90-248-010 SW, MICRO ESE11Sh3CXQ C215 87-010-179-080 C-CAP, S 1200P-50 KB GRM SW9 87- A90-248-010 SW, MICRO ESE11Sh3CXQ C216 87-010-179-080 C-CAP, S 1200P-50 KB GRM W1 82-ZM3-601-010 RBN, CORD, 4P-75-6 — KANRI REF. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № ОПИСАНИЕ № НЕТ. HEAD-1 CB 85-ZM3-602-010 PWB, FLEX A HEAD-2 CB 85-ZM3-602-010 PWB, FLEX A CON351 87-NF6-616-010 CONN ASSY, 8P-RPB ЧИП-РЕЗИСТОР КОД Чип-резистор Код изделия 8 8 A Рисунок Код резистора Значение резистора Чип резистор Мощность Тип Допуск Обозначение Размеры (мм): A: A 1/16 Вт 1005 5% CJ 1.0 0,5 0,35 104 1/16 Вт L t 108 1/10 Вт Вт 118 1/8 Вт 0,55 128 D 2SK2158 2SJ461-T1 — 7 — Форма LW t Код резистора 1608 5% CJ1,6 0,8 0,45 2125 5% CJ2 1,25 0,45 3216 5% CJ 3.2 1.6 ТРАНЗИСТОРА ИЛЛЮСТРАЦИИ ECBBCE KTA1266GR KTC3198GR KTC3199GR CSA952K GSBEECB CD1585BC CSC4115BC 2SA1235F 2SC2714 2SC3052F CMBT5551 CMBT5401 CSD1306E DTC114ES 2SB1370 2SA933 С RT1N141C RT1P141C RT1P144C RT1P441C СОЕДИНЕНИЙ — 1 (MAIN / ВМ) — 8 — 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 ABCDEFGHIJKLMNOPQRSTU СХЕМАТИЧЕСКАЯ ДИАГРАММА — 1 (ОСНОВНАЯ 1/3: AMP / VM) — 9 — СХЕМАТИЧЕСКАЯ ДИАГРАММА — 2 (ОСНОВНАЯ 2/3: DECK / ГОЛОВКА-1 / ГОЛОВА-2) — 10 — СХЕМА — 3 (ГЛАВНАЯ 3/3: ТЮНЕР) — 11 — ПРОВОДКА — 2 (ПЕРЕДНЯЯ ЧАСТЬ) — 12-32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 СХЕМА ABCDEFGHIJKLMNOPQRSTU — 4 (ПЕРЕДНЯЯ ЧАСТЬ / ПАЛУБА) — 13 — ПРОВОДКА — 3 (AMP) — 14-32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 СХЕМА ABCDEFGHIJKLMNOPQRSTU — 5 (AMP) — 15 — ПРОВОДКА — 4 (PT) — 16-32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 ABCDEFGHIJKLMNOPQRSTU СХЕМА-6 (PT) — 17 — БЛОК-СХЕМА ИС — 18 — ПЕРЕЧЕНЬ МЕХАНИЧЕСКИХ ДЕТАЛЕЙ 1/1 ПОЗ.НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ ПОЗ. НЕТ. ЧАСТЬ № КАНРИ ОПИСАНИЕ № НЕТ. 19 8A-NF7-089-010 ОКНО, DISP LHK 47 8A-NF7-157-010 ПАНЕЛЬ, ЗАДНИЙ LH-F БЕЗ SPC! 55 87-A80-157-010 AC CORD ASSY, E BLK CC K 87-067 -584-010 РЕЗЕРВНЫЙ ВИНТ, BVT2 + 3-6 ТАБЛИЦА НАИМЕНОВАНИЙ ЦВЕТОВ Символ основного цвета Цвет Символ основного цвета Цвет Символ основного цвета Цвет B Черный C Кремовый D Оранжевый G Зеленый H Серый L Синий LT Прозрачный синий N Золотой P Розовый R Красный S Серебристый ST Титан Серебристый T Коричневый V Фиолетовый W Белый WT Прозрачный белый Y Желтый YT Прозрачный желтый LM Синий металлик LL Голубой GT Прозрачный зеленый LD Темно-синий DT Прозрачный оранжевый GM Металлический зеленый YM Желтый металлик DM Оранжевый металлик PT Прозрачный розовый — 19 — СПИСОК ДЕТАЛЕЙ ДИНАМИКОВ SX-WNSZ70 (YLSKM) 1 8Z-NS6-606-110 SPKR, W 160 2 8A-NS7-604-010 SPKR, M 100 3 8A-NSY-608-010 SPKR, КЕРАМИЧЕСКАЯ СБОРКА 4 8Z-NSY-003-010 ШНУР, ВТУЛКА 5 8A-NSJ-006-010 ЗНАЧОК, AIWA S35 6 8A-NS7-017-010 ЗАЩИТА, 7 88-NS5-610-010 ШНУР, SPKR 8 88-NS5-611-010 ШНУР, SPKR B / L 9 8Z-NS6-021-010 ЛАПКА, 10 8A-NS8-013-010 КРЕПЕЖ, C 11 8A-NS7-001-010 ПАНЕЛЬ, FR 12 8A-NS7-004-010 ПАНЕЛЬ, КАНАЛ 13 8A-NS7-005-010 РЕШЕТКА, РАМА В СБОРЕ — 20 — ПОЗ.
