кадровая развертка ЭЛТ-телевизоров своими руками. Неисправности телевизоров с кинескопом

Телевизор – одно из самых широко распространенных устройств частой эксплуатации, встречающееся практически в каждом доме. Кинескопные или, как их сокращенно называют, ЭЛТ телевизоры отличаются надежностью, долговечностью и пользуются популярностью и по сей день. За многие годы они поистине стали традиционным атрибутом в гостиных комнатах многих семей. Это те самые «старые» телевизоры, безупречно служащие десятилетиями и со временем обретающие статус практически «члена семьи». Что же делать, если «любимец» вышел из строя? Возможен ли самостоятельный ремонт? С чего следует начать диагностику неисправностей? Давайте разбираться.

Признаки поломки

Прежде чем приступить к ремонту, необходимо убедиться, в чем же все-таки скрывается проблема, каковы ее признаки. Наиболее важной и дорогой частью ЭЛТ устройств является кинескоп.

Качество изображения, отображаемого на экране, напрямую зависит от работы этой детали. Правильность и продолжительность функционирования кинескопа обусловлена условиями эксплуатации.

Пользователям таких телевизоров крайне важно следить, чтобы напряжение на электродах в точности отвечало техническим параметрам, указанным в инструкции. Существует всего несколько классических признаков поломки, которые указывают на сбой того или иного элемента в системе ТВ.

• Техника не выключается. Это одна из наиболее популярных ситуаций, с которой сталкиваются и обладатели ЭЛТ, и современных LCD моделей. Данная проблема связана с предохранителем, который имеет свойство перегорать. Однако разные модели имеют разные детали. Причина может скрываться также и в диодном мосту. Нужно проверить, не перегорел ли он.

• Изменяется цвет экрана во время просмотра каналов, могут появляться пятна неестественной цветопередачи, иногда цветные горизонтальные или вертикальные полосы. Все это признаки неисправности позистора, а вернее, сильной намагниченности кинескопа.

• Телевизор не включается либо включается, но выключается самостоятельно через некоторое время, индикатор моргает или не горит. Такая проблема встречается в случае скачков напряжения электронной сети.

• Изображение есть, но звука нет. Это верный признак неправильной работы динамиков. Звук иногда прорезается и трещит время от времени. Может произойти сбой в цепи питания либо в цепи радиоканала.

• Устройство не реагирует на команды пульта дистанционного управления. Вероятнее всего, отказ связан с дефектом самого пульта. Возможно, необходимо просто сменить батарейки. Реже выходит из строя фотоприемник либо микроконтроллер телевизора, который обрабатывает команды пульта дистанционного управления. Данный случай требует руки мастера, который должен будет продиагностировать аппарат, чтобы определить причину.

• Пропадают каналы. Это признак сбоя работы телевизионных приемников. Этот «недуг» можно исправить путем автонастройки или настройки вручную согласно инструкции. Если после всего ситуация не меняется, и ТВ не может найти ни одного канала, а вместо этого на экране возникает надпись «нет сигнала» или просто шумовая заставка, возможно, что-то не так с высокочастотной цепью или тюнерами, которые отвечают за преобразование электрических сигналов.

Основные неисправности

Как правило, при визуальном осмотре не всегда можно выявить, что именно сломалось в телевизоре, какая именно деталь вышла из строя. В таком случае необходимо начать диагностировать внутреннюю систему с блока питания. Его проверка осуществляется с анализа напряжения питания, напряжения нагрузки, целостности и правильного функционирования основной цепи питания и цепи обратной связи, которая предназначена для контроля и стабилизации напряжения.

Нужна проверка электролитных конденсаторов, емкость которых значительно уменьшается и становится зауженной при высыхании, что приводит к неправильной работе всей схемы питания.

Проверка строчной развертки может показать, что дефект скрывается в работе выходного каскада или выходного транзистора строчной развертки.

Проверка кадровой развертки указывает на проблемы с питанием генератора электрических колебаний и выходного каскада. Для проверки цепи питания кинескопа необходимо измерить степень его накала. При возникновении довольно высокого напряжения достаточно проверить целостность нити, нагревающей катод кинескопа для его работы.

Проверка видеоусилителя, системы подсвечивания экрана, блока цветности и матрицы нужна, если в телевизоре пропали звук и изображение. Значит, что-то не так с напряжением питания радиоканала или тюнер и ВПЦ функционирует неверно. Если есть звук, но отсутствует изображение, то это видеоусилитель и блок цветности. Если звук есть, но нет изображения, то это цепи прохождения аудио или усилитель низких частот.

Проверка блока управления: необходимо убедиться, поступает ли питание на процессор, проанализировать уровень пульсаций его напряжения. Следует также проверить работу тактового генератора, проследить прохождение сигнала от приемника до процессора, а также обратить внимание на наличие импульсов опроса и подачу их на шину управления. Если возникли проблемы с настраиванием каналов, то обычно дело в неисправности узла телевизионного приемника.

Самостоятельный ремонт

Вначале стоит отметить, что ЭЛТ, как и любая другая модель телевизора, является

хрупкой и сложной технической схемой. Необходимо запастись терпением, чтобы отремонтировать приемник самостоятельно. Также важна предельная аккуратность и внимательность. Одно неверное, неосознанное движение, и кинескоп может повредиться, вследствие чего замена на новый обойдется примерно в 70% стоимости самого телевизора.

Первое, что необходимо сделать – это выяснить, где именно и как проявляется поломка и каковы ее «симптомы». Это значительно сэкономит ваше время и убережет устройство от лишней разборки и вращения платы. Перед тем как вы решите разбирать телевизор, обязательно проводится его предварительная диагностика.

Разбор следует начинать с задней защитной крышки. Открутив винты, вы увидите целостную картину «внутренностей» телевизора. При снятии крышки важно не задеть и не ударить колбу кинескопа, на которой установлена плата с элементами.

Иногда можно удивиться, сколько пыли собирается внутри корпуса, которую необходимо удалить, используя небольшую щеточку, не способную повредить внутренние элементы телевизора.

Рекомендации

Починить ЭЛТ – дело сложное. Лишь выяснив индивидуальную поломку, убедившись, что именно этот элемент вышел из строя, проведя предварительную диагностику, можно начинать ремонт телевизора собственноручно. Если вы не совсем уверены в своих силах, лучше не тратить время понапрасну и обратиться к специалистам. Перед приходом мастера не забудьте проверить и исключить следующие банальные ситуации:

• отсутствие электричества в помещении;
• убедитесь, что вилка ТВ приемника подсоединена к розетке;
• уберите наслоение пыли на экране телевизора.

Про ремонт телевизора Aiwa смотрите далее.

Ремонт ЭЛТ (кинескопного) телевизора своими руками: пошаговый мастер-класс

Телевизионные приемники уверенно занимают одно из лидирующих мест в использовании среди другой бытовой техники. Они используются всеми членами семьи, как в познавательных целях, так и для развлечения.
В одной семье телевизоров может быть несколько. В гостиной, на кухне, в спальне и так далее.

Такая популярность этих приборов объясняется наличием в у них большого экрана, что по сравнению с мониторами, обеспечивает более комфортный просмотр видеоконтента.

Помимо этого не все любят и умеют пользоваться компьютером, особенно пожилые. Поэтому с появлением интернета, телевизоры все также остаются популярными среди разных возрастов и слоев населения.

Как и любая бытовая техника, телевизоры рано или поздно ломаются. Поэтому, было бы полезно знать причины поломок этих приборов, чтобы предотвратить их, и если это все таки случилось, попытаться отремонтировать устройство самостоятельно.

Сразу хочется отметить, что телевизор – это очень сложная и хрупкая бытовая техника. Обращаться с ним следует очень аккуратно. Связано это с тем, что в нем установлен кинескоп или жидкокристаллическая панель, которые при неаккуратном обращении могут повредится и тогда их замена может обойтись в 70% стоимости самого телевизора. Поэтому с ними нужно быть предельно внимательными.

Как уже говорилось выше, существует два основных вида экранов в телевизорах. Это электронная лучевая трубка (ЭЛТ или он же кинескоп) и жидкокристаллическая панель.

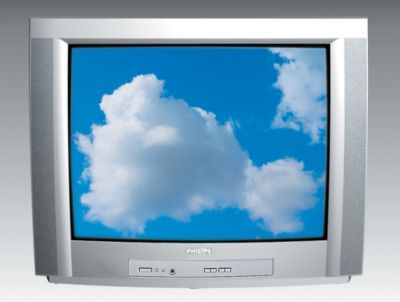

Рис. 1. ЭЛТ телевизор, который я буду ремонтировать

Лучевая трубка, по своей сути – большая электронная лампа, внутри которой находится вакуум и в которой луч рисует изображение с помощью отклоняющих строчных и кадровых катушек. Ввиду того, что она имеет удлиненную форму, толщина телевизора довольно значительная.

Жидкокристаллические панели лишены всего этого. Сама панель представляет собой набор светодиодов трех основных цветов и расположенных рядом друг к другу.

Изображение получается при подаче на каждый светодиод напряжения от видеопроцессора и в зависимости от его величины на экране формируются разные цвета и оттенки. Применение жидкокристаллических панелей значительно уменьшило толщину, вес, и потребление электроэнергии таких телевизоров.

Можно сказать, что это совсем разные по конструкции устройства. Единственное, что у них может быть общего – это приемная часть, схема, отвечающая за звук и элементы управления.

В этой статье речь пойдет о ремонте телевизора с электронно-лучевой трубкой или кинескопе, так как ими еще активно пользуются, и отремонтировать такой аппарат больше шансов, чем жидкокристаллический.

Но при ремонтах таких устройств нужно быть очень осторожным, так как в них предусмотрено высокое напряжение до 25 тысяч вольт, необходимых для работы кинескопа. О чем указывают предостерегающие знаки, наклеенные на внутреннюю часть кинескопа. Это напряжение может оставаться на трубке, даже после отключения телевизора от сети.

Поэтому стоит быть аккуратными и внимательными, чтобы не получить разряд тока опасный для жизни. Но об этом немного позже.

Давайте рассмотрим «симптомы» поломки телевизора Rolsen модель C29R70T.

Стоит отметить, что данный приемник собран из компонентов компании Samsung и Philips, что указывает на аналогичное схеморешение и других телевизоров такого типа. А это значит, что и причины, и ремонт аппаратов других фирм, будет производится по такой же методике, как и здесь.

И так, перейдем к самой поломке, а именно, как она себя проявляет (см. рисунок 2). Сначала телевизор работал нормально, но периодически изображение пропадало, экран становился черный, а посередине была белая горизонтальна полоса. При этом звук, дистанционное управление и другие функции работали нормально.

Рис. 2. Белая горизонтальна полоса на экране ЭЛТ телевизора

Также, никаких посторонних звуков в виде потрескиваний и запахов горелого не наблюдалось.

Со временем изображение вовсе пропало, а вместо него, постоянно присутствовала светлая полоса посередине экрана.
Примечательно то, что если постукивать по корпусу телевизора, полоса скачкообразно расширялась, синхронно с ударами.

Все указывало на то, что где-то нет хорошего контакта. Теперь нужно было найти где.

Очень важно определить возможную поломку по «симптомам», чтобы ограничить зону поиска и не тратить время на рабочие узлы телевизора. Тем более, что лишняя разборка, вращение платы и снятие разъемов, могут привести к еще большим проблемам, чем были до этого.

Например, может оборваться какой-нибудь провод, а также есть опасность «снести» руками или отверткой один из хрупких радиокомпонентов на плате.

Поэтому, очень важно по возможности провести предварительную диагностику.

Как бы там не было, телевизор все равно придется разбирать. Поэтому переходим к демонтажу задней защитной крышки.

Чтобы определить, где находятся винты крепления, нужно внимательно осмотреть крышку со всех сторон.
Винты могут быть так скрыты, что сразу можно их не заметить. А один не открученный винт, не даст крышке снятся, да еще при этом можно поломать место крепления.

Рис. 3. Откручиваем винты крепления

Передвигая и поворачивая телевизор, нельзя его сильно трясти и ударять. Это может привести к обрыву накальной нити в колбе кинескопа, что приведет к выходу его из строя и отсутствии смысла ремонтировать прибор дальше. Конечно, при холодной спирали такое происходит крайне редко, но иногда случается.

Итак, винты найдены, осталось их открутить. Как видно, шурупы могут быть в потаенных местах.

Рис. 4. Откручиваем винт в скрытом месте

Один из самых неудобных, оказался в нижней части, под телевизором. Чтобы до него добраться, нужно приподнять заднюю часть корпуса и открутить винт. Лучше это делать вдвоем, чтобы один держал телевизор, а другой человек откручивал винт.

Дело в том, что передняя часть, где кинескоп, весит больше раза в три, чем задняя. Поэтому при попытке одному наклонить телевизор сзади, он может кувыркнуться вперед так, что вы не успеете ничего сделать.

Если все таки вы не нашли напарника, то можно положить впереди несколько увесистых книг. Это даст телевизору упор при попытке наклона.

Рис. 5. Винт в нижней части телевизора

Когда все винты по периметру крышки будут откручены, пытаемся стянуть ее назад. Чтобы она лучше выходила из пазов, телевизор необходимо наклонить немного вперед.

Рис. 6. Стягиваем крышку телевизора

Снимая крышку, следим за тем, чтобы она не меняла своего направления движения. Если ее резко отвести в сторону, она может сломать колбу кинескопа, на которой установлена плата с элементами.

Рис. 7.Рис. 8. Получаем доступ к кинескопу

Колба в этом месте очень хрупкая и имеет значительное сужение. Также, когда крышка уже будет снята, нужно следить, чтобы не ударить или зацепить эту колбу.

Рис. 9. Колба кинескопного телевизора

Не нужно трогать и смещать рычаги настройки отклонения луча, иначе изображение в последствии может быть не четким, а вернуть их в исходное положение без специальных приборов не получится.

Снимаем крышку и кладем ее в сторону. При осмотре не вооруженным глазом видно, сколько внутри пыли, как на корпусе, так и на платах. По возможности ее нужно вытереть. Такая пыль становится токопроводящей и может стать причиной замыканий и даже возгорания.

Рис. 10. Вытираем пыль

Из-за высокого напряжения внутри, притягивается вся пыль с комнаты и оседает вблизи элементов преобразователя высокого напряжения.

Рис. 11. Пыль внутри телевизора

Со временем через нее могут быть прострелы тока на шасси телевизора. Поэтому пыль нужно удалить.
Даже сами производители рекомендуют это делать, хотя бы раз в году.

Берем тряпку и вытираем корпус как снаружи, так и изнутри.

Видно, сколько пыли скопилось на поверхности за пару лет работы.

Рис. 12. Пыль на поверхности платы

Плату также желательно почистить (см. рисунок 13). Но не влажной тканью, а ватой, смоченной в спирте.

По мере загрязнения вату нужно менять. Еще это можно сделать пылесосом со специальной насадкой в виде щетки. В любом случае чистить платы нужно аккуратно и не спеша, чтобы ничего не сломать.

Без пыли плата будет лучше охлаждаться, что продлит работу ее компонентов.

Рис. 13. Чищу плату от пыли

Переходим к поиску неисправности. Нужно осмотреть главную плату на наличие подгораний дорожек и электронных компонентов. Чтобы понимать, где искать неисправность, необходимо знать из каких условных блоков состоит «начинка» телевизора, и какие компоненты за что отвечают.

Телевизоры с кинескопом последних моделей построены на основе однокристального процессора. В основном это микросхемы фирмы Philips. Сигнал с антенного входа попадает на селектор каналов, где он преобразуется.

Рис. 14. Однокристальный процессор TDA9351PS/N3/1/1758

Далее, сигнал, пройдя некоторые фильтры, поступает на этот однокристальный процессор. Туда же поступают сигналы с разъема типа «тюльпан» и Scart.

Рис. 15. Телевизионный селектор KS-H-148

Он обрабатывается и разбивается на звуковой, видеосигнал и импульсы, необходимые для работы развертки кинескопа.
Каждый из сигналов выходит с определенного вывода процессора.

Далее, он или усиливается с помощью специальных микросхем, или поступает непосредственно на исполнительное устройство.

Усиливаться могут сигналы: низкой частоты (звук), видеосигнал, импульсы кадровой и строчной развертки. Для каждых сигналов есть свой усилитель, построенный чаще всего на микросхеме. Поэтому неплохо иметь принципиальную схему телевизора, которую можно найти на просторах интернета.

Рис. 16. Электронная начинка платы телевизора

Воспользовавшись поиском Яндекса, можно определить какая микросхема за что отвечает.

Так будет проще найти причину поломки, обратив особое внимание на компоненты соответствующего блока.

Вернемся к нашему телевизору. Сделаем анализ неисправности. Звук есть, каналы переключаются, значит: блок питания, тюнер, процессор и усилитель звука в порядке.

Обратим внимание на то, что на экране горизонтальная полоса по центру. Это указывает на неправильную работу кадровой развертки.

Если бы полоса была вертикальной, внимание нужно было бы обратить на элементы строчной развертки и высоковольтный трансформатор.

А так, проблема в маленькой амплитуде сигнала кадровой развертки. Этот сигнал слишком мал, чтобы достаточно отклонить электронный луч кадровыми катушками.

Значит, проблема, скорее всего в усилителе этого сигнала. Используя найденную в интернете схему к этому телевизору, было определено, что это микросхема TDA8359J. У нее девять выводов и расположена она на общем радиаторе – теплоотводе.

На плате она обозначается как D600.

Рис. 17.Рис. 18.Рис. 19. Микросхема TDA8359J (D600 на плате)

Возможно, вышла из строя она, или ее обвязка – резисторы и конденсаторы. Внимательно осматриваем саму микросхему и рядом расположенные элементы на изменение цвета или вздутие. Ничего подобного не видно.

Далее, вытягивает плату поближе, и переворачиваем ее. Здесь видны дорожки и места пайки. Для хорошего результата желательно использовать настольную лампу и лупу.

Рис. 20. Плата с обратной стороны

Также, следует быть внимательным и не касаться мест паек высоковольтного электролитического конденсатора, чтобы не получить разряд.

Можно отверткой закоротить выводы конденсатора, чтобы снять заряд и спокойно работать.

При внимательном осмотре, через лупу, мест пайки ножек микросхемы D600, был найден дефект в виде трещины олова, вокруг вывода микросхемы (см. рисунок 21). Заметить его очень сложно, особенно невооруженным глазом.

Рис. 21. Место пайки ножек микросхемы D600

Такой дефект очень часто встречается в разной технике. Причиной являются: низкое качество олова, утолщенные ножки детали и значительный нагрев при работе. Не зря эта микросхема имеет теплоотвод.

Еще причиной могут быть колебания, и тонкий стеклотекстолит, из которого изготовлена плата. Производитель сэкономил на толщине материала, в итоге имеем такую проблему. Плата действительно легко гнется, что и приводит к трещинам паек, отслоениям дорожек и другим дефектам.

Выходом с такой ситуации становится тщательная пропайка всех ножек микросхемы. Обязательно при пайке использовать флюс. Ни в коем случае не применять кислоту, а только канифоль.

Пропаять можно ножки и других силовых микросхем и массивных компонентов.

Паять выводы процессора без надобности не рекомендуется. Так как они находятся слишком близко, их легко можно перегреть, или закоротить ножки между собой. Потом вернуть все обратно будет очень трудно.

После пайки, ножом или чем-то острым, убираем возможные микросоединения между дорожками платы, особенно там, где производилась работа.

Устанавливаем плату обратно и пробуем включить телевизор. Крышку желательно одеть, следя за тем, чтобы не повредить кинескоп, при этом нужно придерживать сзади разъем Scart, чтобы плата вошла в посадочные места.

Рис. 22. Устанавливаем плату обратно

Как видно на фото, картинка развернулась на всю высоту экрана и это значит, что проблема была, как раз в трещинах на пайке ножек микросхемы кадровой развертки.

Рис. 23. Картинка хорошо отображается, телевизор работает!

Теперь можно прикрутить крышку винтами и пользоваться телевизором дальше.

Поиск неисправности в кинескопном телевизоре | Принципиальные электрические схемы

В литературе, в частности, и в журнале «Радиоконструктор» часто публикуются схемы цветных телевизоров, а так бывает приводятся и описания поиска и устранения типовых неисправностей применительно к конкретной схеме. Но в жизни все не так просто, и моделей телевизоров производится множество, и схемы разные. Конечно, есть и много общего, но это надо как-то систематизировать и понять начинающему мастеру. Поэтому, здесь сделана попытка обозначить общие принципы поиска неисправностей, чтобы на их основании, а так же, на основании публикаций по ремонту конкретных моделей телевизора, можно было перейти успешному поиску неисправностей и в телевизоре. инструкций по ремонту которого у мастера нет.

И так. прежде всего следует приступить к визуальному осмотру аппарата, как снаружи, так и внутри. Провести чистку от залежей пыли, которые обычно там имеются в огромных количествах. Чистку проводить мягкой кисточкой и пылесосом, не контактируя пылесосом с деталями телевизора, — кисточкой поднимаем столб пыли, а пылесос его всасывает. Когда внутри чисто можно даже визуально обнаружить такие последствия проявления неисправности, как подгоревшие корпуса деталей, оплавящиеся каркасы катушек, трансформаторов, вздувшиеся или разорвавшиеся конденсаторы, а так же, по обгоревшим резисторам, транзисторам и микросхемам. Бывает, что после очистки кинескопа вместо прозрачной колбы мы видим молочно-белую внутреннюю поверхность, что говорит о разгерметизации кинескопа.
Но бывает и так, что никаких внешних признаков нет.

БЛОК ПИТАНИЯ.

Если телевизор не включается, то конечно же поиск неисправности следует начать с блока питания. А начинать нужно с сетевой вилки. Частенько бывает что просто обломилась жила в сетевом шнуре. Банально, но не обратив на это внимание можно потерять много времени в поисках дефекта в входном выпрямителе блока питания, входном фильтре и т. д. Так что будьте последовательны, — сначала вилка, шнур, механический выключатель, предохранитель, а потом уже схема блока питания.

Далее переходим к проверке работоспособности блока питания. Для этого отключаем нагрузку, которой является выходной каскад строчной развертки, и подключаем вместо него обычную лампу накаливания на 220 В. 40-60Вт. Обычно напряжение питания строчной развертки лежит в пределах 110…150 В Найти точку подключения питания на строчную развертку не сложно. На плате рядом с импульсным трансформатором блока питания, находим электролитический конденсатор, обычно емкостью 47 ..100 мкФ, и на рабочее напряжение порядка 160 В. Рядом с ним расположен диод выпрямителя напряжения питания строчной развертки. После конденсатора напряжение поступает на выходной каскад через дроссель, ограничительный резистор или предохранитель, а иногда просто через перемычку. Отпаяв один вывод этой детали, мы отключим выходной каскад блока питания от каскада строчной развертки. А параллельно конденсатору подключим лампу накаливания — имитатор нагрузки.

Если обнаружили сгоревший сетевой предохранитель, не торопитесь его заменять, и тем более, заменять гвоздем, и включать телевизор в сеть снова. Предохранители сгорают неспроста. Скорее всего, есть неисправность в первичных цепях блока питания, а так вы только снова сожжете предохранитель, и еще чего-нибудь. Поэтому при первом включении блок питания лучше включать через еще одну лампу накаливания мощностью 150 Вт, используемую в качестве предохранителя. Если в схеме есть неисправные элементы и ток потребления будет большим, лампа загорится, и все напряжение упадет на ней. В такой ситуации необходимо, прежде всего, проверить входные цепи, сетевой выпрямитель, конденсатор фильтра, который стоит после сетевого выпрямителя (обычно он емкостью 100-470 мкФ и на напряжение не ниже 300).

Андреев С.

Полный текст статьи читайте в журнале «Радиоконструктор» от 07. 2011.

Причины, по которым на экране телевизора пропал цвет. Ремонт телевизоров.

Одной из самых сложных поломок любого телевизора является искажение или пропадание цветности, которая может возникать по самым разнообразным причинам. Интересно, что такого рода поломка присуща всем типам телевизоров, при этом гораздо чаще нею подвержены кинескопные модели телевизоров, которые встречаются все реже. Виновником данных проблем может стать антенна, неправильно выполненные настройки, неисправности в одном из модулей телевизионного приемника, кинескопе или же системе, отвечающей за ее размагничивание. Конечно, же, вряд ли кто-то рискнет самостоятельно выполнять ремонт телевизоров с данной поломкой, ведь для этого необходимы определенные знания, навыки и не только. Без соответствующего инструментария также невозможно починить телевизор, поэтому при возникновении проблемы, стоит незамедлительно обратиться в сервисный центр. К видам поломок, связанных с цветностью можно отнести, когда в телевизоре пропал один из цветов или цвет вообще.

Когда проявляется преобладание одного из цветов, а также, когда цветность искажена, или появились цветные пятна или полосы. В данной статье мы рассмотрим характер неисправности, основные причины возникновения, и что необходимо делать, ведь в некоторых случаях прежде, чем вызвать специалиста необходимо произвести определенные действия. Итак, если в телевизоре пропал цвет, плохое изображение и звук, причиной может быть недостаточный уровень сигнала, неправильная настройка канала или неисправность тракта радиоканала. В данном случае необходимо проверить, исправна ли антенна и антенный штекер, настроить устройство на канал, и если после этого цвет не восстановился — вызвать телемастера, который проведет диагностику, и в случае необходимости – ремонт телевизоров. Если цвета нет, но изображение нормальное, быстрее всего телевизор неправильно настроен или у него неисправен канал цветности. С помощью пульта ДУ необходимо войти в меню, установив нужный уровень насыщенности, после чего проверить, правильно ли выбрана кодировка цветности, и какая система цветности включена, а также для каких каналов — кабельные канала PAL, эфирные — SECAM. Если вы не можете самостоятельно разобраться в данной проблеме, лучше проконсультироваться с мастером. При пропадании в телевизоре красного цвета, возможно неисправность кроется в канале цветности или кинескопе, при периодическом пропадании зеленого цвета, быстрее всего плохой контакт на плате телевизора, кинескопа или внутри микропроцессора. В любом случае, без помощи специалиста не обойтись. Еще одной характерной неисправностью может стать появление цветных пятен на изображении, причиной чего является плохая работа системы размагничивания кинескопа. В данном случае необходимо выключить телевизионный приемник из сети, включив его через некоторое время. Если пятна не исчезли – обратиться в сервисный центр.

Ремонт телевизора синий экран — Клуб строителей

Часто встречается и такая проблема — телевизор показывает синий экран. Причины этого дефекта зависят напрямую от типа телевизора.

Кинескопные телевизоры

Если кинескопный телевизор показывает синим цветом и не реагирует на ваши попытки исправить ситуацию, это бывает по следующим причинам:

• Из-за сбоя в памяти телевизора;
• Из-за неисправности видео усилителя синего цвета;
• По причине проблем в малом сигнальном процессоре, отвечающем за формирование изображения (бывает крайне редко).

Плазменные ТВ

Синий экран на телевизоре плазменного типа может появиться, вероятнее всего, из-за поломки в одном из блоков переработки сигнала.

LED, ЖК телевизоры и мониторы

Синее изображение на телевизоре ЖК, LED или на мониторе свидетельствует о проблемах с матрицей. Степень и критичность поломки способен определить только опытный мастер.

Доверяйте ремонт техники профессионалам

Если вы умеете ремонтировать телевизоры, можете действовать самостоятельно (на свой страх и риск). Мы же вам рекомендуем обратиться к профессионалам. Это надежнее и безопаснее.

Неисправность позистора

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

Телевизор не включается, сгорает защитный предохранитель.

На цветном экране кинескопного телевизора появляются участки неестественной цветопередачи, попросту – цветные пятна.

Как правило, искажённая цветопередача заметна в углах экрана. Радужные пятна в углах экрана появляются не сразу, а постепенно, по прошествии какого-то времени.

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т.е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях.

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности («петли»). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, «холодном» состоянии его сопротивление мало и равно всего 18

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке («петле») уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто «отдыхает» в дежурном режиме, позистор в цепи размагничивания находится в «подогретом» состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3

3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает «фоновое», слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в «спящем», так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8.

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии, вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от DeGaussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности, то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна «таблетка» имеет сопротивление в районе 18

24 Ом. Она включается последовательно с петлёй размагничивания. Вторая «таблетка» обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3

3,6 килоОм (т. е. 1300

3600 Ом). Эта «таблетка», а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18

24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18

20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно, то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось. Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран” . Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран” , отключаем приёмную антенну. При этом экран должен стать синим . Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.

Намагниченный кинескоп

Размагниченный кинескоп

После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL – это и есть та самая катушка или «петля» размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).

Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).

В век цифровых технологий телевизор стал неотъемлемым элементом каждого дома. Но, как и любая бытовая техника, телевизоры иногда выходят из строя.

К наиболее распространённым дефектам относится синий экран. Причиной появления данной неисправности являются многие факторы, в том числе и разновидность самого прибора.

В большинстве случаев справиться с проблемой можно самостоятельно.

Причины возникновения синего экрана

Появление вместо привычной картинки синего экрана является частой проблемой искажения изображения. Специалисты отмечают, что подобный дефект напрямую зависит от типа самого бытового агрегата. Зная разновидность прибора, установить причину возникновения становится намного проще.

• При проявлении подобной неисправности на кинескопном телевизоре к наиболее распространённой причине относится выход из строя видеоусилителя синего цвета. На возникновение дефекта также могут повлиять перебои в памяти самого бытового прибора.

СПРАВКА. На стабильную работу может повлиять и сбой в малом сигнальном процессоре, который формирует изображение.

Однако данный фактор возникает крайне редко.

• Плазменные устройства являются наиболее популярными на современном рынке. Причина появления синего экрана кроется в неисправности одного из блоков, которые отвечают за переработку сигнала.
• Жидкокристаллические и LED-устройства относятся к высококачественной и дорогой технике. Тем не менее они также подвержены появлению данного дефекта. Источником являются нарушения в работе матрицы или её полная неисправность.

СПРАВКА. К возможным факторам также относится временная потеря или полное отсутствие сигнала.

Способы устранения неисправности

При проявлении синего экрана на телевизоре в первую очередь следует уточнить его разновидность. Следующим этапом является поиск возникновения самой проблемы.

• При отсутствии сигнала справится с дефектом довольно просто. Необходимо провести повторное подключение антенны или кабеля, подающего сигнал. Если подобных действий оказалось недостаточно, можно использовать метод с выбором подходящего режима. Причина может крыться в неправильно установленном режиме, что приводит к нарушению поступления сигнала. После установки правильного режима синий экран исчезнет, а телевизор начнёт показывать полноценное изображение.
• Неисправность матрицы приводит к выходу из строя жидкокристаллического бытового прибора. При знании соответствующих нюансов и использовании необходимых навыков установить критичность и провести замену внутренней детали можно самостоятельно.

ВАЖНО! При отсутствии должных знаний ремонтные работы следует доверить профессионалу.

• Многие пользователи при попытке включения фильма или сериала в режиме онлайн сталкиваются с «недостатком памяти» телевизора. Это вызвано ограниченными возможностями самого телевизора. Решить проблему можно посредством отказа от использования браузера. Для просмотра фильмов или прослушивания музыки производители рекомендуют использовать приложения, установленные на платформе устройства.

СОВЕТ. В некоторых моделях справиться с малым объёмом памяти можно с помощью обновления ПО.

• При неисправности блока, отвечающего за сигнал, или видеоусилителя рекомендуется обратиться за консультацией в специализированный сервис. Мастер сможет установить точную причину и провести ремонтные работы.

Появление синего экрана может возникнуть как на новых, так и на телевизорах с длительным сроком использования. Во многих случаях справиться с подобной проблемой можно самостоятельно, используя несколько проверенных методов.

Ремонт телевизоров в Ростове на Дону

ВНЕШНИЕ ПРИЗНАКИ НЕИСПРАВНОСТИ (кинескопного)ТЕЛЕВИЗОРА: признак №1  телевизор ни как не реагирует на включение  кнопки «сеть» на панели телевизора, индикатор не светится. (перегорел предохранитель-возможно из за системы размагничивания, блока питания,блока срочной развёртки). признак №2  телевизор  реагирует на включение  кнопки «сеть» на панели телевизора негромким «пружинным» кратковременным  звоном , индикатор не светится,  индикатор не светится. (Предохранитель цел-скорее всего неисправен  или стоит «в защите» блок питания — возможно из за поломки,блока срочной, или кадровой развёртки). признак №3  телевизор  реагирует на включение  кнопки «сеть»- индикатор светится или мигает, далее телевизор ни как не реагирует на нажатие каких то ни было кнопок  на панели телевизора или пульта управления,не включается. (Предохранитель цел-скорее всего стоит «в защите» блок питания — возможно из за поломки блока срочной, или кадровой развёртки-или неисправен процессор управления). признак №4- не переключается из дежурного режима в рабочий. (Возможно из за поломки импульсного выпрямителя блок питания, блока срочной, или кадровой развёртки-или неисправен процессор управления). признак №5-  вместо изображения-белый экран с тонкими полосками,все остальные функции сохранены-неисправен видеоусилитель,TDKS. Если же экран с тонкими полосками равномерно окрашен красным или зелёным или синим цветом-то не исправен кинескоп. признак №6- узкая вертикальная полоса-проблема в цепи строчной отклоняющей системы, или в самой строчной отклоняющей катушке.   признак №7- узкая горизонтальная полоса-проблема в цепи кадровой развёртки отклоняющей системы, или в самой кадровой отклоняющей катушке.   признак №8- размер по вертикали сжат или увеличен-проблема в цепях кадровой развёртки отклоняющей системы, или в цепях формирования в видеопроцессоре или  «слёт прошивки» в процессоре управления. признак №9- размер по горизонтали сжат или увеличен цепях коррекции растра строчной развёртки . признак №10- нет цвета- «слёт прошивки» в процессоре управления, или проблема в видеопроцессоре. признак №11- звук есть, нет изображения,экран не светится-цепях накала кинескопа или блока срочной развёртки. признак №12- изображение есть, нет звука-проблема в усилителе НЧ или неисправна динамическая головка. признак №13- на изображении цветные пятна-возможно из за поломки системы размагничивания. признак №14- штекер антенного кабеля постоянно выпадает из гнезда,или плохо в нём держится, изображение «снежит»-сломано антенное гнездо тюнера-аккуратнее надо быть (замена или восстановление тюнера). Определение неисправности по фотографии изображения на экране телевизора Для увеличения фото-кликните по изображению

Пятна на экране кинескопа.

Неисправность позистора

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

• Телевизор не включается, сгорает защитный предохранитель.

• На цветном экране кинескопного телевизора появляются участки неестественной цветопередачи, попросту – цветные пятна.

  Как правило, искажённая цветопередача заметна в углах экрана. Радужные пятна в углах экрана появляются не сразу, а постепенно, по прошествии какого-то времени.

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т.е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях.

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности («петли»). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, «холодном» состоянии его сопротивление мало и равно всего 18 ~ 24 Омам.

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке («петле») уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто «отдыхает» в дежурном режиме, позистор в цепи размагничивания находится в «подогретом» состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3 ~ 3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает «фоновое», слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в «спящем», так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8.

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии, вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от DeGaussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности, то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна «таблетка» имеет сопротивление в районе 18 ~ 24 Ом. Она включается последовательно с петлёй размагничивания. Вторая «таблетка» обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3 ~ 3,6 килоОм (т.е. 1300 ~ 3600 Ом). Эта «таблетка», а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18 ~ 24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18~20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно, то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось. Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран”. Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран”, отключаем приёмную антенну. При этом экран должен стать синим. Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.

Намагниченный кинескоп

Размагниченный кинескоп

После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL — это и есть та самая катушка или «петля» размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).

Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



Популярность телевизоров

с электронно-лучевой трубкой снизилась с появлением большого экрана, тонких и плоских светодиодов и ЖК-дисплеев. Однако есть много потребителей, у которых все еще есть свои ЭЛТ-аппараты, и они ими довольны. Но многие проблемы часто связаны с качеством изображения, цветом и четкостью изображения, а также качеством звука этих ЭЛТ. Иногда стоимость ремонта таких проблем в телевизоре с ЭЛТ превышает стоимость его замены на новый телевизор.

Вот несколько распространенных проблем телевизоров с ЭЛТ и их диагностика:

На ЭЛТ-телевизоре нет изображения

Отсутствие изображения — очень распространенная проблема телевизоров с электронно-лучевой трубкой. Если вы столкнулись с такой проблемой, сначала проверьте очевидные вещи, то есть убедитесь, что ваш телевизор правильно подключен и получает ли достаточно энергии для работы. Если с питанием все в порядке, проверьте настройки видео (например, настройки яркости, резкости, контрастности и изображения). Если настройки в порядке, проблема может быть в видеокабеле и оборудовании. Если основной диагноз окажется правильным, возможно, пришло время вызвать профессионального специалиста по ремонту телевизора.

Изображение изогнутое или изображения не выстроены в ряд

Это очень распространенная проблема с изображением в телевизорах с ЭЛТ. Обычно это вызвано отказом внутренней цепи, называемой цепью схождения. Схема имеет конвергентные ИС, которые при выходе из строя создают проблему искажения изображения.Иногда плохие или неисправные впаянные предохранители и резисторы также могут вызывать искажение изображения. Техник или профессионал могут легко решить эту проблему дома.

На ЭЛТ при включении отображается одна горизонтальная линия в центре

Часто бывает, что на экране ЭЛТ телевизора появляется одна тонкая горизонтальная линия. Вероятной причиной этой проблемы может быть неисправное ярмо с неисправной или сгоревшей катушкой внутри. Другой вероятной причиной может быть слабый контакт между ярмом и основной платой.Третьей возможной причиной может быть неисправный конденсатор.

Одна вертикальная линия в центре экрана

Иногда, когда вы включаете телевизор CTR, вы видите на экране одну тонкую вертикальную линию. Вероятной причиной этой проблемы может быть неисправное ярмо с неисправной или сгоревшей катушкой внутри. Другой причиной могут быть неисправные вертикальные ИС. ИС могли потерять контакты с паяными соединениями из-за выделения тепла во время работы.

Телевизор с ЭЛТ потрескивает при включении питания или излучает сильный электрический запах

Это не очень распространенная проблема. Самая известная причина — отказ электронно-лучевой трубки. Незначительный треск возникает из-за образования дуги высокого напряжения. Возможная причина запаха гари — ожог изоляции. В такой ситуации немедленно отключите телевизор от розетки. Вызовите профессионального специалиста по ремонту телевизоров и устраните неисправность.

Разноцветные тени по бокам

Независимо от того, был ли у вас ЭЛТ-телевизор или раньше, вы, должно быть, видели в какой-то момент красочную тень по бокам экрана (на картинке можно увидеть красновато-оранжевую тень) .В основном это связано с наличием каких-либо магнитных устройств возле телевизора. Магниты, расположенные рядом с ЭЛТ, могут повредить «теневую маску» устройства, что может привести к появлению неправильных цветов в этой области. (Источник изображения: humphreykimathi.blogspot.com)

Теневая маска расположена за стеклянным экраном, как показано на приведенном выше графическом изображении электронно-лучевой трубки. Мощные магниты иногда могут привести к необратимому повреждению ЭЛТ.

Плохой звук или нет звука телевизора

Отсутствие звука или недостаток звука — часто встречающаяся проблема с телевизорами с ЭЛТ.Наиболее вероятная причина — неисправные динамики. Другими причинами могут быть повреждение аудиоусилителя, низкое напряжение питания усилителя или неисправная аудио микросхема. Могут быть и другие причины, например, неисправность внутренней проводки.

Другими частыми проблемами телевизоров с ЭЛТ являются потеря вертикальной синхронизации и потеря горизонтальной синхронизации изображения.

ЭЛТ-телевизор с цветными пятнами Проблема решена

Джестин Йонг, 21 октября 2014 г.

Мой друг позвонил мне по поводу проблемы с ЭЛТ-телевизором.Жалоба касалась неправильной цветопередачи на экране телевизора. Я пошел к нему, проверил телевизор и обнаружил, что это проблема с цветными пятнами. Цвет был неравномерным, как видно на рисунке ниже:

По моему предположению, этот симптом указывает на две возможные неисправные стадии.

Один — это схема размагничивания, а второй — сама ЭЛТ-лампа. Я открыл телевизор, чтобы сначала проверить схему размагничивания. Он состоит всего из двух частей: катушки размагничивания и позистора (PTC).

Я снял катушку размагничивания с разъема и проверил ее омметром. У меня 18 Ом, а это значит, что в нем нет обрыва. Следующим испытанием был позистор (позистор — это резистор, который последовательно подключается к катушке размагничивания вокруг кинескопа). Поскольку позистор нельзя проверить с помощью мультиметра, мне пришлось заменить его и проверить заново. Я купил деталь в магазине электроники.

После замены позистора и включения телевизора цветные пятна исчезли.

Примечание: если предположить, что после замены позистора с тем же симптомом, это означает, что проблема в самой лампе ЭЛТ. Если у вас есть размагничиватель / размагничиватель, было бы намного проще диагностировать этот вид неисправности. Если вы выполнили размагничивание ЭЛТ-трубки, но проблема не исчезла, это означает, что ЭЛТ-трубка неисправна и нуждается в замене.

Эта статья была подготовлена ​​для вас Йогешем Панчалом, который работает инженером по компьютерному оборудованию в Мумбаи, Индия.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже.Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях.

P.S- Знаете ли вы кого-нибудь из ваших друзей, кому бы пригодился этот контент, который вы сейчас читаете? Если да, отправьте этот веб-сайт своим друзьям или вы можете пригласить своих друзей подписаться на мою рассылку новостей бесплатно по этой ссылке Ссылка .

Нравится (318) Не нравится (15)

SER FAQ: TVFAQ: Прерывистые или отсутствующие цвета

SER FAQ: TVFAQ: Прерывистые или отсутствующие цвета

NotTaR для телевизоров : прерывистые или отсутствующие цвета Copyright © 1994-2007, Сэмюэл М.Гольдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало. 2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org). << Почему производитель телевизоров не может .. | Показатель | Некоторые комментарии к monito ..>>

Прерывистые или отсутствующие цвета

Это универсальное решение для некоторых наиболее распространенных проблем с телевизорами и мониторами.

Обратите внимание, что из-за аддитивной цветовой схемы, используемой во всех излучающих цветных дисплеях как ЭЛТ или плоские телевизоры и видеомониторы, отсутствует одна основная цвет (красный, зеленый или синий) приведет к следующему виду (для белый экран):

    Отсутствует внешний вид цвета
  ------------------------------------------------
       Red Cyan (сине-зеленый)
       Green Magenta (красновато-фиолетовый)
       Синий желтый


Какой цвет будет затронут, может быть еще более очевидным, если в наборе есть цвет. экранный дисплей, для которого вы помните правильные цвета.

• Если легкое постукивание по гарнитуре может привести к внезапному появлению и исчезновению цвета (цветов), тогда вероятны плохие соединения. Наиболее вероятное место для них — припой. колодки на маленькой плате на шейке ЭЛТ или даже грязный ЭЛТ штырьки розетки, которые не имеют плотного контакта. Попробуйте проткнуть шейку ЭЛТ доску с изолированной палкой, чтобы посмотреть, можете ли вы повлиять на цвета.

  Хотя это не невозможно, это вряд ли проблема ЭЛТ.

• Если цвет появляется и исчезает с задержкой примерно 10-15 секунд, это возможно прерывистое питание нити накала ЭЛТ для этого цвета и, возможно, означает плохой ЭЛТ, поскольку три нити соединены параллельно внутри ЭЛТ.Расшаталось одно из внутренних соединений.

  Посмотрите в шейку ЭЛТ, чтобы убедиться, что все три нити светятся. апельсин. Если один из них не работает или включается и выключается, выбросьте набор. Замена ЭЛТ наверное не стоит. Однако, если все они включаются и выключаются вместе (все цвета будут блекнуть и исчезать, хотя, возможно, не совсем синхронно), то указаны плохие соединения для нитей ЭЛТ на плате шейки ЭЛТ.

Чтобы сузить проблему:

• Найдите выход плохого цвета на плате видеодрайвера на шейка ЭЛТ.Вероятно, это будет значительно выше напряжение, чем соответствующие контакты для хороших цветов. Схема проблема скорее всего — наверное на этой плате.
• Проверьте компоненты этой платы на наличие хороших и плохих цветовых каналов. А закороченный транзистор или открытый резистор могут убить один канал. Поменять местами детали между хорошими и плохими цветами для подтверждения.
• Осторожно снимите шейную плату ЭЛТ с ЭЛТ и замените ее. Это будет стараюсь чистить контакты.
• Подключите выход работающей схемы видео / цветности / микросхемы (т.е.е., цвет, который появляется на экране) на ВСЕ трехцветные драйверы на ЭЛТ шейная доска.

Большинство причин прерывистого цвета сводятся к плохим соединениям той или иной формы. Для полностью мертвых цветов — не прерывисто — плохо компоненты также возможны.

• Печатная плата на шейке ЭЛТ. Это обычное место для холодные пайки. Проверьте при ярком свете и увеличительном стекле для микротрещин вокруг штифтов больших деталей.Толкать и нажимать с помощью изолированный инструмент, чтобы увидеть, возникла ли проблема. При необходимости перепаять.
• Холодная пайка в другом месте телевизора или монитора, обычно вокруг контактов крупные детали, такие как трансформаторы, силовые транзисторы и резисторы, и внутренние разъемы.
• Внутренние разъемы (включая гнездо для ЭЛТ), которые необходимо очистить и пересажен. Снимите, очистите с помощью очистителя контактов, отполируйте и замените.

---

<< Почему производитель телевизоров не может .. | ToC | Некоторые комментарии к monito.. >> Поиск и устранение неисправностей дисплея

— iFixit

Устранение неисправностей ЭЛТ по сравнению с ЖК-дисплеями начинается с аналогичных шагов, но различается из-за разной природы двух типов дисплеев. Первые шаги по устранению неполадок аналогичны для любого типа дисплея: выключите систему и дисплей, а затем снова включите их; убедитесь, что шнур питания подключен и в розетке есть напряжение; убедитесь, что сигнальный кабель надежно подключен как к видеоадаптеру, так и к дисплею и что на нем нет погнутых контактов; убедитесь, что видеоадаптер правильно настроен для дисплея; попробуйте отображение проблемы на заведомо исправной системе или попробуйте отображение заведомо исправной системы на проблемной системе; и так далее.Если после того, как вы попробовали «очевидные» действия по устранению неполадок, проблема не исчезнет, ​​следующий шаг, который вы предпримете, зависит от типа дисплея. В следующих разделах описаны основные способы устранения неисправностей ЭЛТ и ЖК-дисплеев.

ЭЛТ

редко выходят из строя сразу без явных признаков, таких как громкий щелчок или сильный запах горящих электрических компонентов. Большинство проблем с ЭЛТ связаны с питанием, видеоадаптером, кабелем или настройками оборудования / программного обеспечения. Чтобы исключить ЭЛТ как возможную причину, подключите подозрительный ЭЛТ к заведомо исправной системе или подключите заведомо исправный дисплей к подозрительной системе.Стоит отметить, что старые ЭЛТ со временем изнашиваются и начинают тускнеть. Распространенными признаками слабой ЭЛТ являются тусклое изображение, дисфункциональная яркость и / или управление цветом, смазывание изображения при высокой яркости, а на цветных ЭЛТ — оттенок одного цвета (красный, зеленый, синий)

Если проблема в ЭЛТ, то ее часто не стоит ремонтировать. Если на ЭЛТ нет гарантии, детали и работа могут стоить дороже, чем покупка нового ЭЛТ, что также дает вам лучшие характеристики и гарантию. Единственные ЭЛТ, которые мы даже рассматривали бы для ремонта без гарантии, — это модели высокого класса с диагональю 21 дюйм или больше, и даже там экономика сомнительна.

Даже если ЭЛТ находится на гарантии, стоимость доставки может превышать стоимость ЭЛТ. Например, доставка ЭЛТ в обе стороны может легко стоить 75 долларов или больше. Если этот ЭЛТ — 17-дюймовая модель годичной давности, вам, вероятно, лучше потратить от 100 до 200 долларов на новый 17-дюймовый или 19-дюймовый ЭЛТ, чем платить 75 долларов за доставку, чтобы отремонтировать старую. У ЭЛТ много компонентов, все из них какого возраста вместе. Исправление одного не гарантирует, что другой не выйдет из строя в ближайшее время. На самом деле, по нашему опыту, это случается чаще, чем нет.

НЕ ОБРАЩАЙТЕСЬ С ЭЛТ

Никогда не разбирать ЭЛТ. В лучшем случае вы можете разрушить ЭЛТ. В худшем случае это может вас уничтожить. Как и в телевизорах, ЭЛТ используют внутри чрезвычайно высокое напряжение и имеют большие конденсаторы, которые сохраняют эту энергию в течение нескольких дней или даже недель после отключения ЭЛТ. Роберт однажды буквально сжег отвертку пополам, работая внутри цветного телевизора, который был отключен от сети в течение нескольких дней. Кроме того, большая хрупкая трубка может взорваться, разлетев осколки стекла, как ручная граната.Люди, зарабатывающие на жизнь ремонтом ЭЛТ и телевизоров, относятся к ним с большим уважением, и вы тоже. Если вам необходимо отремонтировать ЭЛТ, отнесите его тому, кто знает, что делает. Вы были предупреждены.

Вот некоторые распространенные проблемы с ЭЛТ:

Сначала проверьте очевидное. Убедитесь, что ЭЛТ подключен (и что в розетке есть питание), видеокабель подключен к видеокарте, компьютер и ЭЛТ включены, а настройки яркости и контрастности установлены на среднее значение.Если ни один из этих шагов не решит проблему, возможно, ваша ЭЛТ, видеокарта или видеокабель неисправны. Проверьте подозрительный ЭЛТ в заведомо исправной системе или заведомо исправный ЭЛТ в проблемной системе.

ЭЛТ

содержат несколько нитей, которые могут сломаться, или газ мог попасть в вакуум внутри ЭЛТ. Поврежденные таким образом ЭЛТ невозможно отремонтировать без специального оборудования. С открытым дисплеем. проверьте, светятся ли все три нити ярко-оранжевым. Чрезмерное покраснение или пурпурное искрение указывают на утечку газа.Также может быть внутреннее короткое замыкание внутри ЭЛТ, которое также невозможно исправить без специального оборудования.

НЕПРАВИЛЬНОЕ УПРАВЛЕНИЕ ЭНЕРГИЕЙ

Если у вас включено управление питанием ACPI или APM, это может быть причиной проблемы. Некоторые системы просто отказываются просыпаться, когда управление питанием переводит их в спящий режим. Мы видели, как такие системы выдерживают аппаратный сброс без восстановления питания ЭЛТ. Чтобы проверить эту проблему, выключите питание системы и ЭЛТ, а затем снова включите их.Если затем на ЭЛТ отображается изображение, проверьте настройки управления питанием в BIOS и операционной системе и при необходимости отключите их.

Неисправна система горизонтального и / или вертикального отклонения. Сама электронно-лучевая трубка в порядке, но электрическая схема, управляющая лампой, вышла из строя. Заменить дисплей.

Это аппаратная проблема одной из электронных пушек. Заменить ЭЛТ. Эта проблема также может проявляться в виде сильного цветового оттенка во время нормальной работы, который невозможно исправить с помощью обычных элементов управления балансом цвета.

Катастрофический отказ ЭЛТ неизбежен. Шумы вызваны дуговым разрядом высокого напряжения, а запах — горящей изоляцией. Отсоедините ЭЛТ от стены, буквально до того, как он загорится.

Есть две вероятные причины. Во-первых, вы можете использовать ЭЛТ за пределами его проектных возможностей. Некоторые ЭЛТ отображают пригодное для использования изображение с разрешениями и / или частотой обновления выше, чем они предназначены для использования, но при таких злоупотреблениях ожидаемый срок службы ЭЛТ резко сокращается, возможно, до минут.Чтобы решить эту проблему, измените настройки видео на значения, которые находятся в пределах проектных спецификаций ЭЛТ. Во-вторых, в розетке может подаваться напряжение ниже, чем требуется для ЭЛТ. Чтобы решить эту проблему, подключите ЭЛТ к другой цепи или к ИБП или стабилизатору питания, который подает стандартное напряжение независимо от входного напряжения.

Обычно это незначительная аппаратная проблема. Наиболее вероятная причина заключается в том, что сигнальный кабель не подключен плотно к ЭЛТ и / или видеокарте, в результате чего некоторые контакты периодически контактируют или не контактируют вообще.Убедитесь, что контакты на кабеле или разъемах на ЭЛТ и видеокарте не ослаблены, согнуты или отсутствуют, а затем затяните кабель с обоих концов. Если это не решит проблему, откройте компьютер, извлеките видеокарту. , и полностью переустановите его.

В старых системах другая возможная причина заключается в том, что некоторые платы аппаратного декодера DVD «крадут» один цвет (обычно пурпурный) и используют его для преобразования видеосигнала DVD в стандартный видеосигнал. Удалите карту декодера DVD. Если ваш видеоадаптер включает аппаратную поддержку DVD или если вы переходите на такой адаптер, вам не нужна карта декодера DVD.

Это также признак слабого ЭЛТ, и в этом случае дисплей следует заменить.

Наиболее вероятная причина — недостаточное питание ЭЛТ. Подключите его к другой цепи или к резервному источнику питания, который обеспечивает правильное напряжение независимо от колебаний напряжения в сети.

Также могла выйти из строя система отклонения по горизонтали или вертикали, и в этом случае дисплей следует заменить.

Наиболее вероятная причина — слишком низкая частота обновления.Измените частоту обновления как минимум на 75 Гц. Мерцание также возникает в результате взаимодействия с люминесцентными лампами, которые работают от сети переменного тока 60 Гц и могут визуально гетеродинировать с ЭЛТ. Это может происходить при 60 Гц (что в любом случае является слишком низкой частотой обновления), но также может происходить при 120 Гц. Если вы работаете с частотой обновления 120 Гц и ощущаете мерцание, используйте лампу накаливания или сбросьте частоту обновления на значение, отличное от 120 Гц.

Настройки видеокарты, вероятно, выходят за пределы диапазона, поддерживаемого ЭЛТ, особенно если вы только что установили ЭЛТ или только что изменили настройки видео.Чтобы убедиться в этом, перезапустите систему в безопасном режиме (нажмите F8 во время загрузки, чтобы отобразить меню загрузки Windows, и выберите безопасный режим). Если система правильно отображает изображение VGA, измените настройки дисплея на то, что поддерживается CRT.

Также могла выйти из строя система отклонения по горизонтали или вертикали, и в этом случае дисплей следует заменить.

Большинство современных ЭЛТ могут отображать сигналы на многих различных частотах сканирования, но это не означает, что ЭЛТ обязательно будет автоматически отображать различные сигналы в полноэкранном режиме и правильно выровненными.Используйте элементы управления CRT, чтобы настроить размер и выравнивание изображения.

В зависимости от настроек ЭЛТ, видеокарты и видео это может быть нормальным поведением, которое можно настроить с помощью элементов управления ЭЛТ. Если искажение невозможно исправить, проблема может быть в видеокарте, ЭЛТ или драйвере. Сначала попробуйте изменить настройки видео. Если проблема сохраняется при нескольких настройках, переместите этот ЭЛТ в другую систему (или используйте другую видеокарту), чтобы определить, вызвана ли проблема ЭЛТ или видеокартой.Отремонтируйте или замените неисправный компонент.

Также могла выйти из строя система отклонения по горизонтали или вертикали, и в этом случае дисплей следует заменить.

В старых телевизорах (также называемых круглыми экранами, в которых ЭЛТ имеет круглое лицо) это может быть нормальным поведением.

Обычно это вызвано радиочастотными помехами от другого электрического или электронного устройства, особенно того, которое содержит двигатель. Убедитесь, что такие устройства находятся на расстоянии не менее трех футов от ЭЛТ. Обратите внимание, что такие помехи могут иногда проникать через обычные жилые и офисные стены, поэтому, если ЭЛТ находится близко к стене, проверьте другую сторону.Такие проблемы с изображением также могут быть вызваны помехами, передаваемыми линией питания, или колебаниями напряжения в источнике питания переменного тока. Чтобы устранить помехи, подключите ЭЛТ к сетевому фильтру. Еще лучше, подключите его к ИБП или стабилизатору питания, который подает чистую энергию при постоянном напряжении.

Эта проблема также может быть вызвана использованием слишком длинного или некачественного видеокабеля или некачественного KVM-переключателя (переключатель клавиатуры / видео / мыши ). Ручные переключатели KVM особенно проблематичны.

Также могла выйти из строя система отклонения по горизонтали или вертикали, и в этом случае дисплей следует заменить.

Нити накала могут получать недостаточное питание, в этом случае необходимо проверить все обмотки трансформатора, резисторы и электролитические конденсаторы.

Может потребоваться размагничивание ЭЛТ. На ЭЛТ, который находится в одном положении в течение месяцев или лет, может повлиять даже очень слабое магнитное поле Земли, вызывая искажения и другие проблемы с отображением.Воздействие на ЭЛТ сильного магнитного поля, например на неэкранированные динамики, может вызвать более серьезные проблемы с изображением. Многие современные ЭЛТ размагничивают автоматически каждый раз, когда вы выключаете питание, но у некоторых есть кнопка ручного размагничивания, которую вы должны не забыть использовать. Если на вашем ЭЛТ есть кнопка ручного размагничивания, используйте ее раз в месяц или два. Схема размагничивания в некоторых ЭЛТ имеет ограниченную мощность. Мы видели ЭЛТ, которые случайно подверглись воздействию сильных магнитных полей, что привело к сильному искажению изображения. Встроенное размагничивание практически ничего не дало.В этом случае иногда можно решить проблему, используя отдельную катушку размагничивания, доступную в RadioShack и аналогичных магазинах за несколько долларов. Однако мы видели ЭЛТ, которые были настолько сильно «сожжены магнитом», что даже автономная катушка размагничивания не могла полностью устранить проблему. Мораль — держать магниты подальше от ЭЛТ, в том числе в динамиках, которые не защищены от видео.

Также могла выйти из строя система отклонения по горизонтали или вертикали, и в этом случае дисплей следует заменить.

К ЭЛТ могла быть прикреплена неправильная вилка. Обычно это не стоит исправлять, если у вас нет много свободного времени. Заменить дисплей.

У вас может быть слабый кинескоп. Без специального оборудования это обычно невозможно исправить. В крайнем случае вы можете попробовать омолаживающее средство для ЭЛТ, но это может исправить или навсегда погубить ваш ЭЛТ.

Если вы попробовали выполнить основные действия по устранению неполадок, но ЖК-дисплей по-прежнему не работает должным образом, у вас может быть одна или несколько из следующих проблем:

Если на ЖК-дисплее вообще нет изображения и вы уверены, что он получает питание и видеосигнал, сначала установите более высокие значения яркости и контрастности.Если это не сработает, выключите систему и ЖК-дисплей, отсоедините сигнальный кабель ЖК-дисплея от компьютера и включите ЖК-дисплей самостоятельно. Он должен отображать какой-то экран инициализации, хотя бы, возможно, сообщение «Нет видеосигнала». Если ничего не горит и сообщение не отображается, обратитесь в службу технической поддержки производителя ЖК-дисплея. Если ваш ЖК-дисплей поддерживает несколько входов, вам может потребоваться нажать кнопку, чтобы просмотреть входы и выбрать правильный.

В отличие от ЭЛТ, где увеличение частоты обновления всегда уменьшает мерцание, ЖК-дисплеи имеют оптимальную частоту обновления, которая может быть ниже максимальной поддерживаемой частоты обновления.Например, 17-дюймовый ЖК-дисплей, работающий в аналоговом режиме, может поддерживать обновление 60 Гц и 75 Гц. Хотя это звучит нелогично для любого, кто имел опыт работы с ЭЛТ, уменьшение частоты обновления с 75 Гц до 60 Гц может улучшить стабильность изображения. вручную, чтобы определить оптимальную частоту обновления для вашего ЖК-дисплея, и настройте видеоадаптер на использование этой частоты.

Сначала попробуйте установить оптимальную частоту обновления, как описано выше. Если это не решит проблему и вы используете аналоговый интерфейс, существует несколько возможных причин, большинство из которых связано с плохой синхронизацией между часами видеоадаптера и часами дисплея или с фазовыми проблемами.Если на вашем ЖК-дисплее есть функция автоматической настройки, автоматической настройки или автоматической синхронизации, попробуйте сначала использовать их. Если нет, попробуйте вручную настроить фазу и / или часы, пока не получите пригодное для использования изображение. Если вы используете удлинитель или более длинный, чем стандартный видеокабель, попробуйте подключить стандартный видеокабель, поставляемый с дисплеем. Длинные аналоговые видеокабели усугубляют проблемы синхронизации. Кроме того, если вы используете KVM-переключатель, особенно ручную модель, попробуйте вместо этого подключить ЖК-дисплей напрямую к видеоадаптеру.Многие ЖК-дисплеи трудно или невозможно синхронизировать, если вы используете KVM-переключатель. Если вам не удается добиться правильной синхронизации, попробуйте подключить ЖК-дисплей к другому компьютеру. Если вам не удается выполнить синхронизацию на втором компьютере, возможно, неисправен ЖК-дисплей. Наконец, обратите внимание, что некоторые модели видеоадаптеров просто не работают с некоторыми моделями ЖК-дисплеев.

Если на экране отображается полное стабильное изображение, но это изображение низкого качества, сначала убедитесь, что дисплей не подключен через переключатель KVM или удлинительный кабель.В таком случае подключите дисплей напрямую к видеоадаптеру с помощью стандартного кабеля. Если это уже так, отрегулируйте яркость, контраст и фокусировку. Если вы не можете получить правильное изображение с помощью этих элементов управления, проблема, скорее всего, связана с рассогласованием тактовых импульсов или фаз, которое можно устранить, выполнив действия, описанные в предыдущем пункте.

РЕГУЛИРОВКА ЧАСОВ И ФАЗ

Лучший способ настроить тактовую частоту и фазу — сначала использовать автоматическую настройку. Проверьте компакт-диск с утилитой и драйверами, который прилагается к монитору.У него может быть мастер или, по крайней мере, соответствующие фоновые экраны для использования при настройке фаз и настроек часов. В противном случае перейдите в меню «Пуск» Windows и выберите «Завершение работы». Когда экран станет серым и появится диалоговое окно «Завершение работы Windows», оставьте это диалоговое окно на экране, но игнорируйте его. Используйте серый экран для настройки часов и фазы вручную. Любые проблемы с часами и фазой, а также любые изменения, которые вы вносите в настройки часов и фазы, четко видны на сером экране.

Всегда сначала настраивайте часы.Часы обычно не являются проблемой, если вы использовали функцию автоматической настройки монитора, но если у вас есть проблемы с часами, они будут видны в виде больших вертикальных полос на экране. Настройте часы, пока эти полосы не исчезнут. Затем отрегулируйте фазу. Проблемы с фазой проявляются в виде тонких черных линий, проходящих горизонтально по экрану. Отрегулируйте фазу, пока линии не исчезнут или не станут минимальными.

Не все аналоговые видеокарты идеально синхронизируются с плоскими панелями. Серый экран выключения усугубляет проблему, поэтому не беспокойтесь, если после того, как вы настроили часы и фазу, будут видны очень крошечные движения.После того, как вы установили элементы управления синхронизацией и фазой для получения наилучшего изображения на сером экране, отмените выключение, и изображение должно быть оптимизировано.

Ваша видеокарта подает видеосигнал с полосой пропускания, которая выше или ниже способности вашего ЖК-дисплея отображать. Сбросьте параметры видео, чтобы они находились в пределах диапазона, поддерживаемого ЖК-дисплеем. При необходимости временно подключите другой дисплей или запустите Windows в безопасном режиме и выберите стандартный VGA, чтобы изменить настройки видео.

Это происходит, когда вы запускаете ЖК-дисплей с разрешением, отличным от его собственного. Например, если у вас есть 19-дюймовый ЖК-дисплей с собственным разрешением 1280×1024, но для адаптера дисплея установлено значение 1024×768, ваш ЖК-дисплей попытается отобразить эти 1024×768 пикселей в полноэкранном режиме, что физически соответствует 1280×1024 пикселям. Экстраполяция пикселей необходима для заполнения экран с меньшим изображением приводит к появлению артефактов, таких как блочный или плохо отображаемый текст, неровные линии и т. д. Либо настройте видеоадаптер на отображение собственного разрешения ЖК-дисплея, либо настройте ЖК-дисплей на отображение изображения с более низким разрешением без растяжения дисплей (функция, которую иногда называют расширением дисплея), так что пиксели отображаются 1: 1, что приводит к более низкому разрешению, используя меньше, чем весь экран.

Это характеристика ЖК-дисплеев, особенно старых и недорогих моделей, вызванная дефектными пикселями. Производители устанавливают пороговое значение, ниже которого они считают дисплей приемлемым. Это число зависит от производителя, модели и размера дисплея, но обычно находится в диапазоне от 5 до 10 пикселей. (Современные ЖК-дисплеи обычно имеют нулевые битые пиксели.) Ничего нельзя сделать, чтобы исправить дефектные пиксели. Производители не заменяют ЖК-дисплеи по гарантии, если количество дефектных пикселей не превышает пороговое значение.

Консультация Рона Морса

Некоторые люди утверждают, что оставление устройства выключенным на день или два «сотрет» стойкое остаточное изображение. Другие предлагают оставить нейтральный серый экран (например, тот, который используется для регулировки фазы) на экране, чтобы «выровнять» отображение. Не знаю. FWIW, я видел эту проблему на старых панелях Samsung, но никогда на панелях Sony или NEC / LaCie, которые я использую.

Опять же, это характеристика ЖК-дисплеев, особенно старых и недорогих моделей.Остаточное изображение возникает, когда на дисплее в течение длительного времени отображается одно и то же изображение в одном месте. Остаточное изображение может сохраняться даже после выключения дисплея.

Пиксели на основе транзисторов в ЖКД реагируют медленнее, чем люминофоры в ЭЛТ. Наименее дорогие ЖК-дисплеи демонстрируют эту проблему даже при медленном перемещении изображения, например, при перетаскивании окна. Лучшие ЖК-дисплеи справляются с умеренно быстрым движением изображения без ореолов, но проявляют проблему с быстродвижущимся видео. Лучшие ЖК-дисплеи очень хорошо справляются даже с быстрым видео и 3D-играми.Единственное решение этой проблемы — перейти на ЖК-дисплей с меньшим временем отклика.

Используйте регулятор яркости, чтобы увеличить яркость изображения. Если вы установили максимальную яркость, а изображение все еще слишком тусклое, обратитесь к производителю дисплея. CCRT, используемые для подсветки экрана, имеют ограниченный срок службы и могут начать тускнеть по мере приближения к концу своего срока службы.

Один или несколько CCRT, обеспечивающих подсветку, вышли из строя. Обратитесь к производителю дисплея.

Если на дисплее появляются одна или несколько горизонтальных и / или вертикальных линий, сначала перезагрузите компьютер и дисплей.Если линии не исчезают, запустите функцию автоматической настройки вашего дисплея. Если это не решит проблему, выключите систему и дисплей, отсоедините видеокабель и убедитесь, что штекеры и гнезда видео на обоих концах компьютера и дисплея не имеют сломанных или погнутых контактов. Даже если все кажется правильным, попробуйте другой видеокабель. Если проблема не исчезнет, ​​обратитесь к производителю дисплея.

Подробнее о дисплеях

SER FAQ: TVFAQ: Темное изображение

SER FAQ: TVFAQ: Темное изображение

NotTaR телевизоров : темное изображение Copyright © 1994-2007, Сэмюэл М.Гольдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешено, если выполняются оба следующих условия: 1. Это примечание полностью включено в начало. 2. Плата не взимается, кроме расходов на копирование. Со мной можно связаться через страницу ссылок электронной почты на Sci.Electronics.Repair (www.repairfaq.org). << Высокое напряжение для фокусировки .. | Показатель | Осветление старого ЭЛТ >>

Темное изображение

Телевизор или монитор со слишком темным изображением могут иметь неисправность или ЭЛТ может просто приблизьтесь к концу срока его полезного использования.

Сначала убедитесь, что ваш источник видео — компьютер, камера и т. Д. — воспроизводит правильный сигнал.

Яркость вообще нестабильна? Воздействует ли стук по монитору? Если это так, то у вас могут быть плохие соединения на карте водителя CRT или где-либо еще. Если яркость имеет тенденцию постепенно увеличиваться и уменьшаться в течение периода от 10 до 20 секунд, вероятно плохое соединение нити. Проверьте нормальное оранжевое свечение нити в шейке ЭЛТ. Должно быть 3 оранжевых свечения. Если они слишком красноватые, очень тусклые или исчезают, вы определили проблема.См. Раздел: Изображение появляется и исчезает.

Распространенные причины проблем с яркостью:

0. Загрязненная лицевая панель ЭЛТ или безопасное стекло. Не смейся. Звучит очевидно, но Вы пробовали очистить экран подходящим очистителем экрана? это удивительно, насколько грязными могут быть экраны через несколько лет — особенно вокруг курильщики!

   Осторожно протрите слегка влажной тканью — не промокайте, иначе вы можете закончить вверх с настоящими проблемами, когда вода капает внутрь и попадает в электроника! На телевизорах с отдельной защитной лицевой панелью очистите оба передняя и задняя поверхности этой пластины, а также сам ЭЛТ.

1. Старый ЭЛТ. Яркость ЭЛТ ухудшается со временем. Это не независимо от того, насколько ярко вы управляете своим телевизором. Признак слабой ЭЛТ может будь то включение ЭКРАНА (G2) или управление общей яркостью приводит только к на не очень ярком сером растре до того, как появятся линии ретрейса. Также могут быть признаки плохой фокусировки и серебристых бликов. А Осветлитель CRT может помочь. См. Раздел: Осветление старый ЭЛТ.
2. Плохой компонент в цепи накала или плохое соединение с уменьшающей нитью накала Напряжение.Это должно быть легко проверить — здесь всего несколько частей. вовлеченный. Если он неустойчивый, вероятно, плохое соединение.
3. Неисправность регулятора яркости — плохой горшок, плохие соединения или проблема с его источник питания. В зависимости от конкретной проблемы, контроль может иметь или не иметь никакого эффекта. При цифровой настройке может возникнуть проблема с логическая или управляющая микросхема. Если кнопка или пункт меню вообще не действуют, тогда вероятна проблема с логикой или управлением.
4. Неправильно настроено напряжение ЭКРАНА (G2) (обычно на обратном ходу) или неисправен делитель сеть.См. Раздел: Регулировка внутреннего ЭКРАН и управление цветом.
5. Неправильно установлены уровни смещения видео (фона) или неисправность видеопривода схема. См. Разделы, начинающиеся с: «Оптимальная процедура настройки регулировка яркости / фона и экрана ».
6. Неисправность видеоусилителей. При одинаковом влиянии всех трех цветов это скорее всего будет проблема с питанием. Проблема с видеоусилителем скорее всего, если включить ЭКРАН (G2) или настроить регулировку яркости. приводит к очень яркому растру до появления линий обратного хода.Проверять сигналы из видео / цветности (IC.
7. Неисправность в ограничителе луча или яркости. Многие телевизоры и мониторы измеряют ток пучка (возможно, косвенно) и ограничьте максимум безопасным значением. Целью этого может быть защита люминофоров ЭЛТ и / или обеспечение что источник питания не выходит из строя и / или ограничивает рентгеновское излучение. эмиссия. Если эта схема ошибается, может получиться темное изображение. Проверка сигналы и напряжения на гнезде ЭЛТ должны определять, проблема.
8. Высокое напряжение — низкое. Однако это может привести к появлению других симптомов. а также с фокусом, размером и геометрией.

---

<< Высокое напряжение для фокусировки .. | ToC | Осветление старого ЭЛТ >>

Все изображение имеет красный, зеленый или синий оттенок.

Эта проблема может быть решена путем регулировки или требует дальнейшей диагностики в зависимости от конкретных условий.

Устранение неполадок

1. На прилагаемом пульте дистанционного управления нажмите кнопку HOME , чтобы отобразить экран меню телевизора.
2. Проверьте экран меню, чтобы увидеть, присутствует ли та же проблема.
   • Если такая же проблема существует, возможно, телевизор неисправен, см. Информацию о нечетных цветах и ​​других проблемах с экраном для дальнейшего устранения неполадок.
   • Если на экране меню нет такой же проблемы, это не является неисправностью, вы можете изменить настройки изображения по своему вкусу.

Регулировка цветового тона и настроек изображения

Для изменения цветового тона изображения можно настроить следующие параметры.Поскольку эффект от этих настроек зависит от того, как настроен телевизор, выбирайте настройки, соответствующие вашим обстоятельствам и предпочтениям.

Примечания: Следующие процедуры и названия элементов являются примерами. Некоторые модели могут не иметь тех же функций, что показаны ниже, или названия функций или рабочие процедуры могут отличаться в зависимости от модели. Для получения более подробной информации см. руководства для вашего продукта.

1. На прилагаемом пульте дистанционного управления нажмите кнопку HOME .
2. Выберите Изображение и дисплей с помощью кнопок Вверх / Вниз , затем нажмите кнопку Enter .
3. Выберите Picture Adjustments с помощью кнопок Up / Down , затем нажмите кнопку Enter .
4. Выберите элемент для настройки, затем нажмите кнопку Enter .
   • Сброс : сбрасывает все настройки настроек изображения до заводских, за исключением настроек памяти, режима изображения и дополнительных настроек.
   • Подсветка : Регулирует яркость подсветки. Уменьшение яркости экрана снизит энергопотребление.
   • Изображение : Регулирует контраст изображения.
   • Яркость : Регулирует яркость изображения.
   • Цвет : Регулирует интенсивность цвета.
   • Оттенок : Регулирует зеленые и красные тона. (Оттенок доступен в зависимости от цветовой системы.)
   • Цветовая температура : Регулирует белизну изображения.

Примечание: Параметры изображения необходимо отрегулировать для каждого источника входного сигнала. Для обмена настройками изображения между двумя или более источниками входного сигнала установите Целевые входы на Общие , настройте параметры изображения , затем установите Целевые входы других источников входного сигнала на Общие .

Если проблема все еще не решена, может потребоваться обслуживание. & NbspПерейдите к ремонту продукта. & Nbsp

Простые исправления для типичных проблем телевизора

Если вы не углубились в систему меню телевизора, возможно, вы столкнулись с раздражающими причудами, которых не заметили. Даже не знаю, что ты сможешь исправить.Настройки по умолчанию на многих телевизорах не всегда обеспечивают наилучшее изображение, особенно если учесть, что каждый источник видео (кабельная приставка, медиа-стример, проигрыватель Blu-ray, игровая система), вероятно, имеет свои собственные идеальные настройки, которые применимы. Вот простые решения четырех распространенных проблем с изображением.

Исправление сдавленного, растянутого или обрезанного изображения

Вы когда-нибудь смотрели телевизор и думали, что изображение немного нечеткое? Может быть, люди выглядят раздавленными, а может быть, некоторые части изображения выглядят так, будто исчезают за краем экрана.Это обычная проблема многих телевизоров, и ее легко исправить.

Размер изображения — это параметр, который имеет много разных имен на разных телевизорах, но все они делают одно и то же: влияют на то, как видеосигнал, получаемый телевизором, геометрически отображается на экране. В идеале изображение на телевизоре отображается попиксельно, но это не всегда так. Иногда соотношение сторон отключено, заставляя изображение растягиваться или обрезаться. В других случаях телевизор обрезает край изображения, чтобы он соответствовал формату вещания.Когда это произойдет, вам нужно исправить размер картинки.

Параметр «Размер изображения» может также называться «Масштаб», «Широкий», «Формат изображения» или даже просто «Изображение». Проверьте меню настроек вашего телевизора на предмет любого элемента, который звучит как один из этих терминов. Если вы не уверены, что это правильный выбор, проверьте, какие параметры доступны, и найдите Zoom, Stretch, Wide или 16: 9. Эти параметры указывают на то, что вы ищете правильную настройку. Они также означают, что вы выбираете неправильные варианты, чтобы получить наилучшее изображение на телевизоре.

Растянутый вид Правильный вид

Для любой современной игровой системы, медиацентра, кабельной приставки или компьютера с разрешением 1080p (1920 на 1080) или 4K (3840 на 2160) вы хотите, чтобы ваш телевизор отображал сигнал пиксель в пиксель, если это возможно. В меню «Размер изображения» выберите «Прямой» или «Подгонка по размеру». Это скажет вашему телевизору показывать любое видео, которое он получает с подключенного устройства, по мере его получения, без растяжения или обрезки. Этот простой вариант может исправить любые странные искажения, которые вы видите, когда смотрите телевизор.

Если режим «пиксель в пиксель» не помогает (особенно если вы используете более старый источник видеосигнала до HD, подключенный через композитные или компонентные входы), попробуйте настройки 16: 9 и 4: 3. Старые игровые системы и DVD-плееры выводят изображение с соотношением сторон 4: 3, и они лучше смотрятся на современных телевизорах с черными полосами по бокам, чтобы сохранить это соотношение.

Если вы подключаете к телевизору компьютер или другие устройства, вы можете столкнуться с другой проблемой: чрезмерным увеличением развертки. До появления цифрового телевидения телевизионные сигналы передавали больше изображения, чем предполагалось для показа по телевизору.Этот лишний кадр изображения известен как переразвертка, и телевизоры предназначены для его обрезки. Некоторые телевизоры все еще отключают нерабочую область экрана, и когда они подключают источник видео, они не совсем знают, как с этим справиться, что они и делают. Мы часто наблюдали это на телевизорах Samsung при подключении к ним ПК. Если изменение размера изображения оставляет изображение, которое кажется обрезанным по краям, вы имеете дело с переразвертыванием. Найдите в системе меню телевизора отдельную опцию, которая называется «Оверскан». Скорее всего, он будет рядом с параметром «Размер изображения» в меню, но может отображаться где угодно (включая дополнительные настройки).Установите для параметра Overscan значение Off или Disable, и вы, наконец, увидите полную картину.

Как выключить эффект мыльной оперы

«Эффект мыльной оперы» — это обычное недовольство изображения, которое возникает, когда движение на экране выглядит неестественно. Часто это происходит из-за того, что телевизор имитирует 60 или более кадров в секунду (fps), когда исходное видео этого не обеспечивает. Большинство фильмов и шоу отображаются с частотой 24 или 30 кадров в секунду. 24 кадра в секунду — это стандартная частота кадров для фильма, а 30 кадров в секунду — стандартная частота кадров для производимого телевидения.

Многие телевизоры имеют частоту обновления 120 Гц или могут отображать до 120 кадров в секунду. Они также часто предлагают функции обработки изображений, которые могут сделать движение более плавным, чтобы соответствовать этой частоте кадров, или даже имитировать более высокую частоту кадров.

Эти функции эффективны для обеспечения плавного просмотра видео со скоростью 24 или 30 кадров в секунду. Проблема в том, что они делают видео слишком плавным. Это выглядит неестественно и резко, в результате получается эффект мыльной оперы. Они могут быть хорошими, когда вы смотрите спорт или играете в видеоигры, но для большинства фильмов и телешоу они просто заставляют все казаться странным, как будто вы стоите за камерой и видите именно то, что она видит.

Решение простое: отключите сглаживание движения. Вот и все. Тот факт, что телевизор имеет частоту обновления 120 Гц, не означает, что вам нужно его использовать. Отключение функций сглаживания движения остановит эффект мыльной оперы. Фильмы будут выглядеть как фильмы, а телешоу снова будут похожи на телешоу.

При переводе телевизора в режим «Театр» или «Кино» эти функции могут быть отключены автоматически, но в противном случае вам придется отключить их вручную. Прочтите наше руководство по отключению сглаживания движения, чтобы узнать, где эта настройка скрыта в системах меню текущих телевизоров LG, Samsung, Amazon Fire TV, Android TV и Roku TV.

Что делать, если изображение слишком темное

Вы когда-нибудь замечали, что изображение на вашем телевизоре становится ярче или тусклее в зависимости от времени суток? Скорее всего, это связано с функцией энергосбережения, которая повсюду является проклятием для киноманов: датчиком освещенности. Многие телевизоры оснащены датчиками внешней освещенности, которые на лету регулируют яркость изображения в зависимости от того, в комнате ли светит яркая или темная. На бумаге это звучит удобно, но это означает, что вы не можете обеспечить постоянный контроль яркости телевизора самостоятельно.

Настройки подсветки

Вы можете напрямую контролировать яркость телевизора, отключив датчик внешней освещенности. Этот параметр может быть скрыт в нескольких различных областях системы меню вашего телевизора, в зависимости от интерфейса. Для телевизоров Android этот параметр находится в меню «Подсветка» в настройках изображения. На телевизорах LG с webOS он находится в меню Энергосбережения. Отключение любой настройки, которая говорит об окружающем освещении или интеллектуальном датчике, отключит эту функцию. Возможно, вам также придется переключить режимы изображения, чтобы убедиться, что он остается выключенным, и держитесь подальше от любого режима изображения с автоматическим энергосбережением (APS), поскольку он также автоматически регулирует яркость вашего телевизора и часто ошибается на стороне диммера.

Для более точного управления вы также можете отключить на телевизоре любые функции энергосбережения. В них не обязательно используются датчики света, но они настраивают подсветку телевизора для экономии электроэнергии. Найдите любой параметр «Энергосбережение», «Энергосбережение» или «Эко» и установите для него значение «Низкий» или «Выкл.». Затем вы можете настроить подсветку телевизора вручную по своему вкусу. Конечно, это приведет к тому, что ваш телевизор будет потреблять больше энергии, если вы не предпочитаете смотреть тусклое изображение; В зависимости от типа панели и режима изображения 65-дюймовый телевизор может потреблять от 80 до 300 Вт при нормальных условиях просмотра.

Рекомендовано нашими редакторами

Как исправить цвет на вашем телевизоре

Если вы смотрели телевизор и думали, что изображение выглядит немного странно синим или зеленым, или что оттенки кожи выглядят неестественно желтым, настройки цвета вашего телевизора могут быть отключены. Полная калибровка может обеспечить наилучшие цвета на вашем телевизоре, но это сложный и дорогостоящий процесс, через который большинство пользователей не захотят проходить. К счастью, есть несколько простых настроек, которые вы можете переключать, чтобы получить довольно точные цвета прямо из коробки.

Видеосигналы основаны на точке белого D65, стандартном значении, которое устанавливает для белого цвета цветовую температуру 6 504 Кельвина. Не вдаваясь в подробные математические выкладки, вот как должен выглядеть белый цвет при обычном полуденном свете. В стандартных режимах изображения телевизоров белый цвет обычно выглядит немного синее, чем следовало бы. Этот параметр известен как баланс белого и доступен почти на каждом телевизоре. В большинстве режимов изображения, таких как «Нормальный», «Стандартный» и «Яркий», баланс белого намеренно устанавливается равным «холодному».Это делает изображение более заметным, но это неестественно.

Настройки изображения

В нашем тестировании использование режима изображения с фокусировкой на кино на телевизоре, как правило, обеспечивает наиболее точные цвета. Этот режим изображения может называться «Кино», «Кино» или «Калиброванный», и он автоматически устанавливает цветовую температуру, максимально приближенную к той, что задумали создатели фильма, без полной калибровки. Установите телевизор в этот режим, если он доступен.

Если это не помогло, установите баланс белого на самом теплом доступном значении.Вам просто нужно знать, как найти эту настройку. В системе меню вашего телевизора в разделе параметров изображения найдите значение, называемое балансом белого или цветовой температурой. Этот параметр должен предоставить вам несколько различных вариантов, таких как Холодный, Нормальный и Теплый. Выбор «Теплый», скорее всего, даст вашему телевизору наиболее точные цвета, которые вы можете ожидать из коробки.

Если вы видите более одного параметра «Теплый» или если параметр «Теплый» отсутствует, вам нужно будет выбрать параметр, при котором изображение будет выглядеть как минимум сине-зеленым и наиболее красно-розовым.Не волнуйтесь; эти предустановки не будут сильно искажать цвета, и даже если розовая окраска изображения поначалу кажется странной, на самом деле это самый точный из вариантов.

Рядом с этими настройками вы, вероятно, найдете расширенные подменю, в которых предлагается откалибровать цвет или настроить баланс белого. Держитесь подальше от этих меню или других вариантов, которые предлагают вам изменить числа. Это настройки, с которыми могут работать калибраторы, и очень легко полностью исказить точность цветопередачи вашего телевизора, если вы не знаете, что делаете.Если это произойдет, вам нужно будет восстановить настройки телевизора по умолчанию и начать заново.

Помните, что даже если у вас новый телевизор, он может быть неправильно настроен для получения наилучшего изображения, поэтому для проверки стоит прокрутить меню настроек. Тем временем, если вы хотите купить новый телевизор, ознакомьтесь с нашими статьями о том, какие номера моделей телевизоров и артикулы на самом деле означают и как выбрать правильный размер экрана. Ознакомьтесь с нашими пояснениями по 4K, 8K и HDR, чтобы выяснить, какие функции важны для вас.

By alexxlab
