Тонометр механический ремонт своими руками

Самое подробное описание: тонометр механический ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Не накачивает воздух. Два мастера смотрели – отдыхают. Что делать?

Любая вещь которая была собрана разбирается. Соответственно подлежит и ремонту. Такие вещи как тонометр, подлежат обязательной сертификации и установленной гарантии. В случае поломки не стоит прибегать к самоличной починке или помощи всезнающих самоделкиных.

Остаётся два выхода-нести в специализированный ремонт(если такие есть) или приобретать новый.

Без сомнения можно, причём сделать это самому!

Для ремонта аппаратика необходимо в магазине мед.техники приобрести отказавший узел и заменить его на новый, приобретённый. Если у вас тонометр “не накачивает воздух” то скорее всего вышел из строя обратный клапан в груше-компрессоре. Сам клапан для груши-компессора, приобрести врядли удасться, а вот в сборе весь узел – легко.

Их унификация идёт по диаметру соединительных трубок. Быть может вам понравится узел другой, более современной конструкции (их выпускается достаточно много).

Тонометр возможно отремонтировать, но в зависимости от причины, по которой он вышел из строя. Сделать это могут единицы. А, если тонометр есть в доме, значит, не спроста, а им пользуются и есть болящий.

Нет видео.

Видео (кликните для воспроизведения).

Посему, мое мнение такого, что лучше пойти и купить новый. Ведь пока дождешься мастера, пока починит, и починит ли?! А потом, неизвестно, будет ли он точно выдавать на дисплее то, что нужно, ведь в нем уже поковырялись.

Тонометры сейчас недорогие, мы и за 1 тысячу купили новый, нормально работает. А старым дети поиграли и выкинули.

Не экономьте на своем здоровье. Всем крепкого здоровья!

Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.

Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.

Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.

Как разобрать автоматический тонометр на запястье AND UB-403

При включении этот измеритель артериального давления показывает ноль.

Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.

Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.

С другой стороны корпуса снимаем такую же заглушку.

Вот как выглядят эти заглушки для крепления манжеты.

После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.

В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.

Пробуем собрать все в обратном порядке.

Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.

Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.


Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.

Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.

Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.

Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.

Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.

Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.

После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева

с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.


Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.

В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок. Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.

При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.

Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.

Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.

Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова, который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.

Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится

в пределах ±5-7 мм рт. ст.

Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.

Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.

Нет видео.
Видео (кликните для воспроизведения).

С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.

Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.

После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.

Часто встречается неисправность в виде завышенного потребления от батарей питания. Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.

Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.

Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку.

На этом завершаю свой Топ 5 самых частых неисправностей тонометров, которые Вы можете исправить своими руками дома.

В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания.

Не секрет, что артериальное давление является важным показателем для работы сердца, сосудов, всей системы организма и жизнеспособности человека. В семье всегда найдется хоть один человек, страдающий гипертонией. Поэтому в доме должен быть тонометр для регулярного контроля основного показателя здоровья. Особенно аппарат требуется пожилым людям и занятым тяжелым физическим трудом. Как правило, приборы склонны к поломкам, особенно часто ломаются механические виды тонометров. Поэтому проблема, как осуществить ремонт тонометра своими руками, довольно актуальна.

Как правило, ремонт устройств заключается в смене составляющего узла. Для чего требуется купить новый механизм и заменить им сломанный. К примеру, невозможно накачать манжету воздухом. Это означает, что поломался обратный клапан откачки в груше. Менять только клапан бессмысленно, нужно заменить весь узел, вместе с трубками.

Электронные автоматы и полуавтоматы по цене выше механического устройства в несколько раз. У данных видов прибора отмечаются не слишком частые неисправности. Зачастую происходят:

  • неисправности в самом механизме;
  • отсутствие или задержка вывода показателей на дисплей;

Проблемы в отображении показателей

Серьезные поломки лучше устранять в сервисном центре, ведь на ремонт выдается гарантийный талон, и до истечения его действия заниматься ремонтом самостоятельно запрещается. Самому можно поменять грушу, манжету, батарейки, на них действие гарантийного талона не распространяется.

Если решили сэкономить время и деньги и починить тонометр самостоятельно, то требуется сначала отыскать в приборе неисправности. Если человек им часто пользуется, то определить поломанную деталь не составит труда. Если проблема заключается в пропуске воздуха из системы, то ее необходимо обнаружить. Отыскав место пропуска воздуха, требуется данный элемент просто заменить новым. Если после этого замер давления прошел хорошо, значит, все получилось.

Какие поломки могут быть у механического прибора и как их устранить самому:

    Причина поломки заключается в выпадении стрелки манометра. Здесь самостоятельно поломку не исправить. Рекомендуется купить новый манометр и заменить им сломанный.

Манометр в механическом тонометре

Залипание клапана в груше

Купить нужную деталь для механического тонометра можно в интернет-магазине, заказав по телефону, или в магазине медтехники.

Поломки и способы ремонта устройства электронного типа:

    Когда на табло высвечиваются нереальные показатели, требуется в первую очередь заменить батарейку. Если это не помогло, нужно поискать утечку воздуха в манжете, груше и патрубке, их соединяющем. Здесь ремонт осуществляется по обстоятельствам: замена новыми деталями или устранением протечки.

Быстрое решение проблемы – смена батарейки

Автоматические приборы вывести из строя не так просто. Если тонометр не ронять, не ударять и с силой не трясти, то он прослужит долгие годы. Электроника внутри камеры довольно хрупкая и требует деликатного и бережного отношения.

Если проблема заключается в стравливании воздуха, то необходимо найти место щели. Когда она находится непосредственно на манжете, то ее не обязательно заменять, можно отремонтировать. Как отремонтировать пропускающую воздух манжету тонометра:

  • Если отверстие небольшое, а манжета крепкая и неизношенная, то можно запаять термоклеевым пистолетом.
  • На щель можно наклеить резиновым клеем кусочек заплатки из резины или другого подходящего материала.
  • Взять полоску толстого алюминия и согнуть ее пополам. Между ними просунуть поврежденное место и зажать его металлом, помочь себе плоскогубцами. Замазать это место клеем.

Когда воздух выходит на месте заводской пайки, то его можно провулканизировать паяльником при 180 градусах. Важно помнить, что ремонт манжеты дешевле замены, но продержится она после вмешательства не слишком долго. Поэтому будьте готовы к замене данного элемента.

Тонометр модели AND UB 201

Тонометр AND UB 201 – это устройство браслетного типа для замера показателей давления. Чаще всего у данной модели выходит из строя манжета. Чтобы ее отремонтировать или заменить, необходимо правильно ее снять. Делается это в последовательности:

  1. Из камеры удаляются батарейки.
  2. Снять зажимы, которыми закреплена манжета (они находятся по обеим сторонам корпуса), поддев их отверткой.
  3. Потянув на себя манжету, освободить ее от корпуса тонометра, к которому она прикреплена еще двумя защелками.
  4. Крышка корпуса прикреплена двумя болтиками сзади, их нужно открутить отверткой. Осторожно открыть крышку и снять ее.
  5. Чтобы разобрать полностью тонометр, следует надавить в углублениях вверху корпуса той же отверткой, и он легко распадется на части.

Разбор корпуса устройства

Сборка корпуса идет в обратной последовательности. Важно все его детали поставить на место и закрепить на специальные «штырьки».

Подробно рассмотрен вопрос, если не работает тонометр, что делать. Можно обратиться в сервисный центр и сдать его в ремонт, но это займет много времени, потратятся лишние средства. Поломку, связанную с заменой какого-либо элемента, можно устранить самому – купить новую деталь в магазине медтехники и поставить на место неисправной.

Бывает, что человек замеряет давление, а показания не соответствуют ощущениям. Это значит, что тонометр вышел из строя.

Как понять, что тонометр сломался?

Понять, что электронный тонометр сломан, можно по мигающему экрану. У сломанного аппарата показания не выводятся на дисплей или дают явную погрешность: человек чувствует повышенное давление, но на экране всего 120/80. В условиях поломки электронных составляющих тонометр выдает старые показания. При поломке стетоскопа или груши у механики не слышны тона.

Распространенные поломки тонометров

Механические тонометры надежнее современных электронных, но ломаются и они. Кроме того, мало кто держит дома механику, когда можно купить легкий в использовании автоматический тонометр. А они, как любая техника, иногда выходят из строя. Обычно это происходит после неудачного падения.

Бывает и так, что часть прибора портится от долгого использования. Например, в механических тонометрах есть груша для закачки воздуха в манжету, и в ней ломается обратный клапан.

В электронных автоматических тонометрах из-за механических повреждений выходит из строя экран или возникают сложности с накачкой воздуха. У электронных тонометров, долго находящиеся в эксплуатации, часто бывают проблемы с износом манжет и резиновых камер. Иногда необходима замена переходника, компрессора, стетоскопа или манометра.

Пользователи тонометров должны помнить, что попытка самостоятельно отремонтировать прибор лишает его гарантии на обслуживание. А вот в специальных мастерских справляются даже со сложными поломками.

Как ремонтируют тонометры?

В сервисных центрах мастера меняют неисправные клапаны, компрессоры, трубки и нагнетатели воздуха. Происходит калибровка прибора, регулировка его работы, по мере необходимости заменяются запчасти. Это требует профессионализма и наличия фирменных комплектующих. Поэтому повторим еще раз: тонометр должен чиниться только в сервисном центре, в идеале — по гарантии.

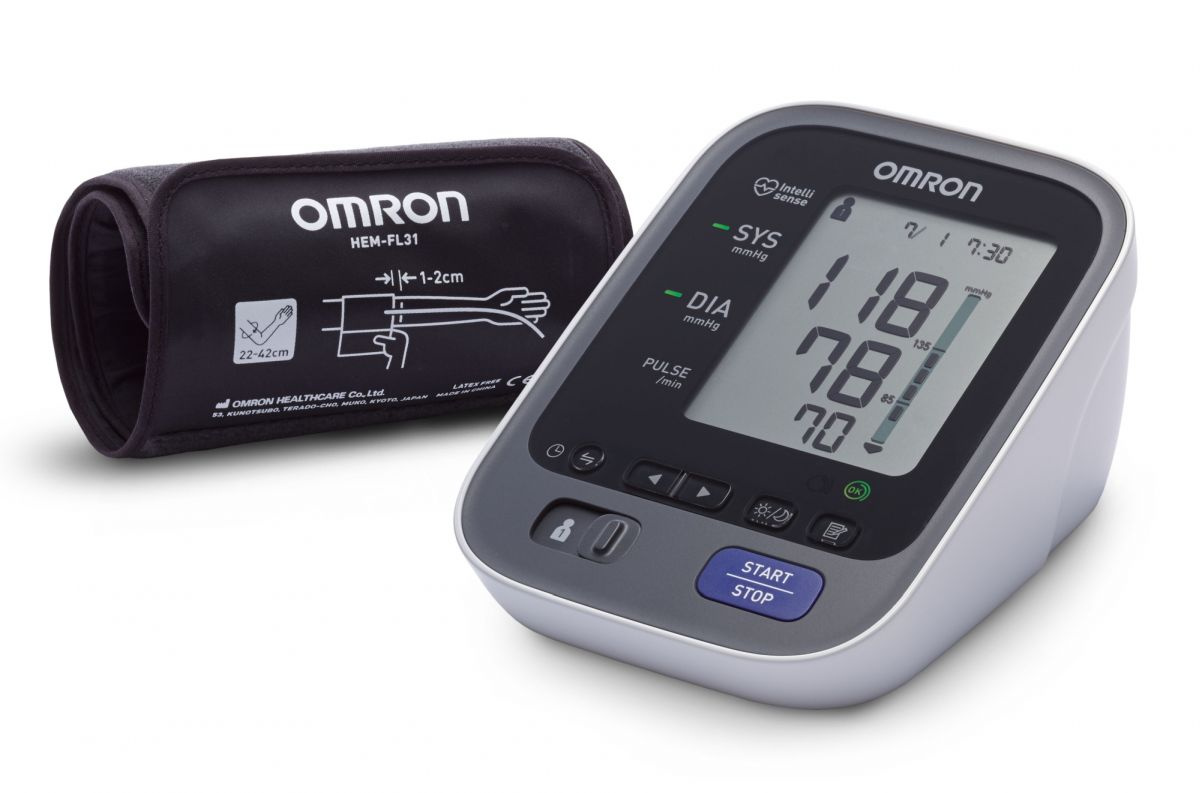

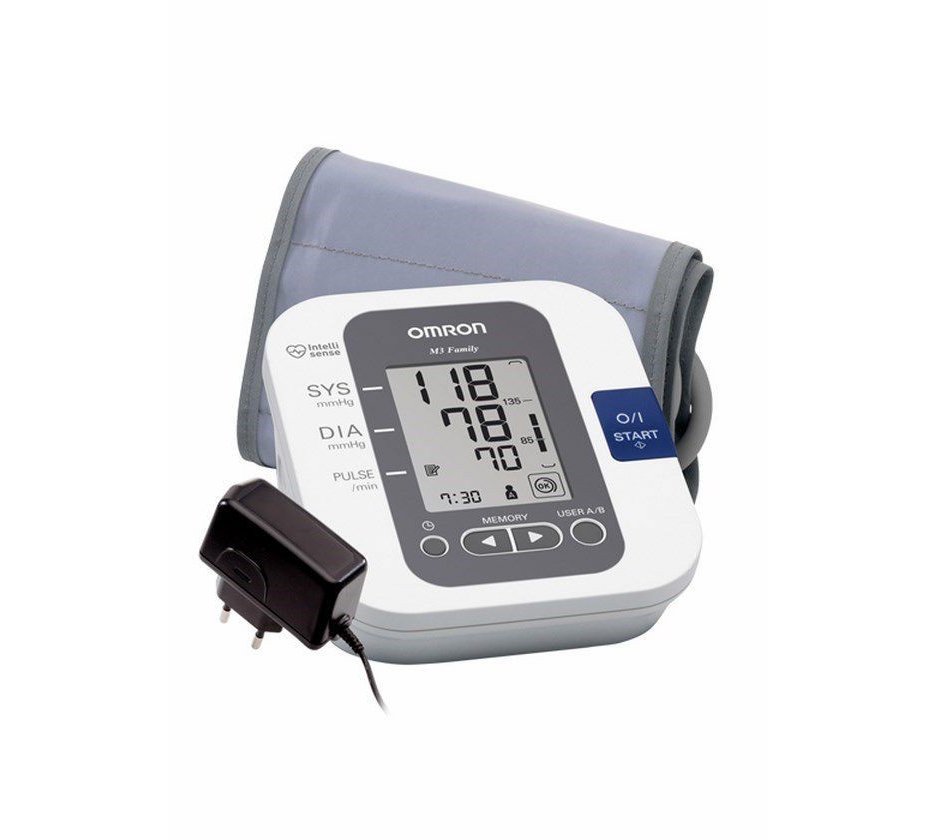

Популярные марки тонометров. Тонометры Омрон

При покупке тонометра для домашнего использования обязательно нужно детально изучить инструкцию по эксплуатации этого устройства. При неправильном использовании возможно появление ошибок, например, когда тонометр не показывает давление. Разобраться в причине неисправности достаточно просто, если знать особенности измерения давления конкретным прибором.

Если тонометр показывает разные значения, рано бить тревогу и обвинять устройство в том, что он врет, так как человек может сам неправильно проводить измерение. Наиболее распространенные причины изменения значений при повторном измерении давления:

  • неправильная установка манжеты;
  • аритмия;
  • севшие аккумуляторы тонометра;
  • неправильное положение тела.

Чаще всего причина заключается в неправильной установке манжеты. Для плечевых тонометров это не характерно, хотя при сползании манжеты может наблюдаться изменение показателей. Это обусловлено изменением компрессии артерии.

Электронные тонометры, независимо от типа, могут показывать разные значение при аритмии. Исправить ситуацию можно лишь одним способом – заменив устройство на прибор, оснащенный индикатором аритмии. В этом случае устройство будет проводить серию измерений и выводить на экраны среднее значение. При аритмии небольшие расхождения, на 2-3 мм.рт.ст., не являются ошибкой и не должны вызывать опасений о неисправности устройства.

Примерно в половине случаев возникновения ошибки, причина достаточно банальна – это слабый заряд батареи. Такая проблема характерна только для устройств, которые питаются от пальчиковых батареек. В бюджетном сегменте часто мобильные автоматические тонометры не оснащаются индикатором заряда, а длительность эксплуатации батареек рассчитывается по количеству измерений.

Чтобы избежать сбоев из-за слабого заряда батарей, лучше купить тонометр, работающий от сети

Неправильное положение тела сильно влияет на результаты измерения. Традиционно давление меряют в сидячем положении. При этом рука, на которую установлена манжета, должна находиться строго на уровне сердца. Это правило одинаково для всех тонометров – и плечевых, и запястных. Электронный тонометр показывает разные результаты в разных положениях. Проведение измерения лежа приводит к погрешности, которая составляет около 10 мм.рт.ст. Если же руку поднять выше уровня сердца, давление окажется примерно на 5-7 мм.рт.ст. ниже. При этом чем выше поднята рука, тем ниже будут показатели.

Если тонометры не показывают давление, а начинают сбрасывать показатели, причину следует искать в неисправности самого прибора или особенностях состояния здоровья пациента. В первом случае речь идет о серьезной поломке, при которой устройство подлежит замене, но не ремонту.

Сбрасывание результатов измерения может быть следствием аритмии. Это происходит из-за того, что устройство не может корректно произвести измерения из-за нарушений сердечного ритма. Если тонометр оснащен индикатором аритмии, в нем на программном уровне заложена необходимость проведения серии измерений и выведения на экран среднего значений артериального давления. В дешевых моделях такой индикатор отсутствует, поэтому устройство просто не может вывести результаты проведенных измерений. Это приведет к тому, что тонометр не сможет показать результат, будет постоянно сбрасывать полученные данные и снова запускать процесс нагнетания воздуха в манжету.

Ответ на вопрос о том, почему тонометр не показывает давление, а сбрасывает результаты, может скрываться в случайных движениях рукой, на которую установлена манжета. В этом случае давление манжеты на артерию будет распределяться неравномерно. Устройство не сможет зафиксировать точный результат измерений и просто сбросит их. Решить такую проблему достаточно просто – нужно лишь зафиксировать руку в одном положении и провести повторное измерение.

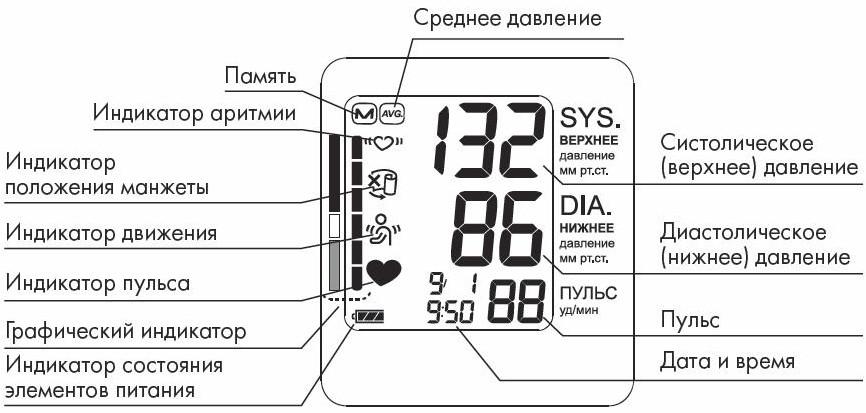

На мониторе прибора видны показатели индикатора аритмии и заряда батарей

Чтобы понять, почему тонометр показывает ошибку, следует для начала тщательно изучить инструкцию. Обычно коды ошибок приведены в таблице в инструкции по эксплуатации, что позволяет достаточно быстро определить причину неисправности устройства.

Распространенные поломки домашних устройств:

  • выход из строя компрессора;
  • нарушение питания;
  • сбой в алгоритме работы осциллометрического метода.

При нарушении работы компрессора тонометр не будет работать. При этом на экране может появляться определенная ошибка. Если код ошибки не выведен на экран, разобраться в такой поломке очень просто, так как при этом воздух не будет нагнетаться в манжету, а она не будет сдавливать артерию. Помимо поломки компрессора, такая проблема может быть связана с перегибом и разрывом шланга, который соединяет манжету с корпусом устройства.

Также нужно осмотреть манжету и проверить на целостность. Они, к сожалению, недолговечны, но, если манжета порвалась, заменить ее не составит труда.

Нарушение питания и выход из строя аккумулятора – это распространенная причина того, что тонометр скидывает результаты измерения давления. Если устройство работает от батареек, прежде чем нести его в ремонт, следует произвести их замену. В том случае, если при смене батареек проблема все же останется, причину необходимо искать непосредственно в контактах устройства, обеспечивающих поступление питания.

Автоматические тонометры могут работать от заряжаемого аккумулятора. Такие приборы обычно комплектуют специальным зарядным устройством. Если такой аккумулятор выходит из строя, обычно возникает не ошибка, а прибор просто перестает включаться. Для решения проблемы нужна диагностика. Проблема может заключаться как в выходе из строя аккумулятора, так и самого зарядного устройства.

Работа автоматического тонометр основана на осциллометрическом методе измерения. При нарушениях в работе этого алгоритма, возникают ошибки и погрешности при измерении. Об этом может свидетельствовать как расхождение в результатах измерений, так и постоянный сброс показателей и начала нового цикла нагнетания воздуха.

Важно понимать, что некоторые поломки могут привести к полному выходу из строя тонометра, при этом устройство не будет включаться и реагировать на какие-либо действия. Некоторые поломки достаточно успешно исправляют в сервисном центре, но устройство также может не подлежать ремонту. Разобраться в причинах нарушения работоспособности тонометра сложно, лучше отдать устройство для диагностики неполадок в специализированный сервисный центр. Кроме того, следует не забывать о гарантии. Если гарантийный срок еще не вышел, тонометр можно заменить, обратившись в сервисный центр.

Задаваясь вопросом о том, что делать с разницей показателей при гипертонии и почему тонометр показывает разное давление, многие люди не обращают внимание на нарушение правил эксплуатации этого устройства.

Расхождение в показателях при измерении может быть вызвано:

  • слишком узкой или широкой манжетой;
  • неправильной установкой манжеты;
  • неверным положением тела при измерении давления;
  • слишком частыми измерениями.

Если с проблемами выбора и установки манжеты все достаточно просто, проблемы слишком частых измерений следует рассмотреть подробнее. Многие люди допускают ошибку, совершая серию измерений давления без перерыва в попытке получить наиболее точный результат.

Рекомендуется делать первичную проверку точности измерения в момент покупки. Для этого можно померить давление выбранным устройством, а затем повторить измерение через некоторое время с помощью механического тонометра. Именно механические модели, при работе с которыми используется фонендоскоп, считаются самыми точными. Это позволит выявить возможные расхождения и неточности.

Еще один метод, более надежный – это подключение к манжете сразу двух устройств для измерения давления. Оба прибора будут фиксировать показатель в один и тот же момент. Затем данные следует сравнить и сделать вывод о возможных погрешностях. Чтобы получить максимально точную информацию, следует использовать присмотренные к покупке тонометр и эталонное устройство, которое было откалибровано мастером.

Каждый тонометр можно настроить под себя. Эта процедура называется калибровкой и проводится только специалистом. В результате настройки покупатель получит гарантированно точный прибор, которые не будет искажать результаты. Минусов у такого подходи всего два. Первый – это высокая стоимость настройки, которая может превосходить цену самого тонометра. Второй минус – отсутствие специалистов. Откалибровать тонометр можно лишь в специализированных магазинах медицинской техники, при этом на настройку устройства потребуется много времени.

Отображаются все 12 результатов

Ремонт тонометров необходим, когда у прибора перестала выполнять свои функции, какая-нибудь запчасть: манжета, груша, камера или манометр (головка электронного блока).

Чтобы отремонтировать тонометр не обязательно искать мастерскую или идти в Медтехнику, достаточно обладать знаниями начальной школы и быть внимательным, и можно выполнить починку аппарата своими руками.

  1. В первую очередь необходимо найти неисправный элемент. Обычно тот, кто сам постоянно пользуется прибором, уже в процессе многократного измерения знает, какая запчасть прохудилась.
  2. Если сомневаетесь, придерживайтесь правила – надо найти, где выходит воздух из системы в аппарате.
  3. Та часть устройства, которая пропускает воздух и есть элемент, подлежащий замене.
  4. Заменяем комплектующие тонометра с дырками или трещинами на комплектующие без дефектов, проверяем систему, если приборизмеряет давление, то все отлично, поздравляем, у вас все получилось.
  5. Если этого не произошло, тогда ещё немного усилий, и онвсе равно будет отремонтирован, не сомневайтесь.
  • Если соскочила стрелка в манометре механического давленометра, то сами не ремонтируем: либо идём в Медтехнику и покупаем новый манометр, либо полностью устройство для измерения давления;
  • Если проблема не в манометре – ищем, где протекает воздух. Внимательно смотрим все соединения, крепления шлангов, целостность резиновой камеры или груши.
  • Если камера дырявая, липкая, с трещинами и расползается от времени, то меняем её или приобретаем полностью камеру счехлом;
  • Если в нагнетателе стал залипать клапан стравливания воздуха (находится с другой стороны краника, которым спускает воздух при измерении давления) – меняем грушу или баллон, если подтекает воздух из трубки камеры, обрезаем кусочек и снова одеваем патрубок на грушу;
  • Краник стал быстро стравливать воздух —меняем его или полностью нагнетатель.
  • Если цифровой блок показывает нереальные цифры, сначала меняем батарейки. Если с новыми элементами питания картина не меняется, тогда ищем проблему в манжете, патрубке устройстваили груше. Принцип тот же. Ищем — где сечет воздух, устраняем течь или меняем запчасти и снова проверяем;
  • Если поставили все новенькое, а приборстравливает воздух, возможно, появилось отверстие в головке давленометра. Тогда или идём в мастерскую медтехники или покупаем новый аппарат. Сам блок рассчитан на долгий срок службы, а вот камеры и груши тонометра рассчитаны в среднем на 2-3 года;
  • Чаще всего при ремонте электронного полуавтоматического давленометраменяют его баллон, иногда его называют нагнетатель (накачивает воздух в манжету), либо манжету, которая обхватывает руку при измерении давления. Как правило, краник стравливания воздуха исправно служит долгие годы.

Если в ботинке порвался шнурок или у пальто оторвалась пуговица, мы же не бежим к сапожнику или в ателье? Для нас не составит труда пришить пуговицу или поменять шнурки. Так вот ремонт тонометра в 99% случаев это элементарная замена расходных элементов, из которых он состоит. С 1905 года, когда Коротков представил свою первую модель, устройство не сильно изменилось; даже запястные тонометры, и те не обходятся без манжеты. Так что же мы глупее наших предков? Если для них это было возможно, то почему для нас нет?

Ещё один момент в пользу ремонта аппаратов измерения артериального давления своими руками – это время и деньги. Представьте ситуацию — сломался тонометр, надо идти к мастеру, ждать, когда его примут, потом прийти снова. А отремонтируют как? Заменят комплектующие, которые вы сможете заменить сами, но совсем за другие деньги и совсем за иное время. Так зачем платить больше и тратить свое время?

Ищем магазин, в котором продаются комплектующие для тонометров или ближайшую медтехнику. Покупаем требуемые запчасти к приборам, измеряющим давление.

На сегодняшний день полно организаций, которые продают запасные части различных производителей. Манжета AND, MicroLife, Sitizen, Little Doctor, B.Well. Груша AND, Omron, Sitizen, MicroLife, B.Well, Little Doctor. К каждому устройству манжета или груша именно этого производителя? Это маркетинговые фишки, которые позволяют продавцам выудить дополнительные деньги из карманов покупателей.

Манжеты и груши любого производителя не повлекут изменений в показаниях прибора любой марки, если соблюдено условие, о котором писалось выше – система не должна пропускать в местах, где это не предусмотрено. Доказательством этому служит то, что есть манжеты на обычную руку, а есть на большую, в увеличенной манжете объём воздуха больше на 30% и это не мешает головке или блоку измерять давление. Это касается и нагнетателя. Есть баллоны с объёмом 22 см³, а есть 28 см³, разница лишь в том, что одна груша быстрее наполнит камеру изделия, чем другая.

Поэтому смотрите в интернете или спрашивайте у знакомых, где есть недорогие и качественные расходники к тонометрам или какой магазин к вам ближе. Берите свой аппарат и несите его туда. Тут же в магазине подсоединяете, купленную запчасть и проверяете на работоспособность.

К слову сказать, официальные сервисные центры осуществляют не только ремонт аппаратов, измеряющих артериальное давление, но и проводят ежегодную поверку устройств у организаций, которые имеют на своем балансе изделия для измерения давления. Это больницы, поликлиники, автопарки, пункты выпуска машин в рейс, медкабинеты, дома отдыха и санатории. Все тонометры, которые используются не в домашних условиях, обязаны пройти ежегодную поверку у аттестованной организации — это закон!

Комплектующие для тонометров предлагают многие интернет-магазины, магазины медицинской техники, профессиональные оптики. При покупке стоит учитывать, из какого материала сделаны комплектующие и какой их срок службы.

  1. Камеры и груши из каучука— производство Китай или Вьетнам. Этого материала в этих странах в избытке. На ощупь он мягче резины, когда новый, скользкий на ощупь. Применяется для производства механических моделей и ОЧЕНЬ редко для полуавтоматов. Цвет – черный. Срок службы изделий из этого материала в пределах 36 месяцев.
  2. Камеры из ПВХ – производство Россия, Китай, Германия,применяются для производства полуавтоматов и автоматов, можно использовать и для механических приборов, но 2-х трубных камер из ПВХ, практически нет в России, они не востребованы ни у нас, ни за рубежом. Цвет — серый, черный, прозрачный. Срок службы до 5 лет.
  3. Груши из пластизоля – это груши во всех полуавтоматических тонометрах всех производителей. Производство – Россия, Украина, Китай. Могут использоваться вместо каучуковых. Цвет – серый, синий, красный. Срок службы до 3 лет.
  4. Нагнетатель тонометра из пластиката. Производство – Россия. Используются для производства механических давленометров, обладают плавным спуском воздуха, используются не только в тонометрах, срок службы до 10 лет.

Это видео было создано исключительно в ознакомительных целях. Из практики добавляю, что манжет в тонометре.

ремонт манжеты автоматического тонометра.

Как и чем клеить камеру для тонометра.

Тонометр. Давление не растет при накачке или быстро падает при измерении иэ-за пропуска. Проверил соединени.

Ремонт манжета путём заклеивания.

Бюджетный ремонт манжеты тонометра.

Один из подписчиков порекомендовал герметик, чтоб клеить резину дверки в стиральной машине. Вот я и провел.

Замена камеры в манжете плечевого тонометра.

как я изготовил манжет из мотоциклетной камеры.

Ремонт прибора AND UB-201 если порвалась манжета. Ошибка: ERR_CUF.

Ремонт тонометра ручного как оказалось не так уж и сложен, если есть в продаже китайские запчасти с Алиэксп.

Где отремонтировать, как и зачем клеить подушку тонометра, как правильно заклеить резиновую подушку тономе.

В большинстве случаев ремонт тонометра представляет собой замену вышедшей из строя запасной части: груши.

Устранение отверстия в камере манжета тонометра.

Чистка клапана стравливания.

Выбор тонометра начинается с выбора манжеты. Манжеты OMRON гарантируют точное и безболезненное измерение.

Купить не дорогой тонометр: http://ali.pub/295awr Ремонт электронного автоматического тонометра OMRON и адаптера. На.

Тонометр Citizen CH 605 при измерении выдает ошибку. Виной этому отверстие в камере.

Замена уплотнительного кольца коннектора.

Тонометр AEG BMG 4922 не накачивает манжет. Поиск неисправности. https://www.youtube.com/watch?v=zFi-CBRnYac – Ремонт манжета.

Тонометр выдаёт ошибку вследствие не герметичной камеры.

Тонометр A&D Medical UB-402. Если возникла проблема с помпой, рекомендую её заменить, а не мучится с ремонтом ))).

Ремонт (чистка) клапана сброса воздуха.

ОПИСАНИЕ: Ремонт тонометра OMRON. ССЫЛКИ: СКИДКИ 11.11.2017. Успей купить! ✓ТОНОМЕТРы из Китая: http://ali.pub/u581e ✓Спун.

ЛАЙФХАК )) не помню, кто и когда меня этому научил. . давно было.. кстати, у меня повышенное немного оказалось.

Периодика в работе клапана сброса воздуха.

Как снять манжету с тонометра и как правильно разобрать корпус и собрать в обратной последовательности.

По-соседски дали посмотреть сломанный тонометр Microlife/ Сломан был Г-образный коннектор. В этом видео быстрый.

Не герметичная система аппарата. Разрыв силиконовой трубки.

Ремонт измерительной камеры.

Манжеты ТМ ОМРОН для тонометров на плечо абсолютно уникальны. Мягкая веерообразная манжета позволяет повт.

Тонометр не включается КАНАЛ РАДИОСХЕМЫ ДЛЯ НАЧИНАЮЩИХ https://www.youtube.com/channel/UC6TzbtP83Oz7qxY1wFcQ1sw бесплатная.

Заклинил клапан сброса воздуха.

Виной является задубевшая и треснувшая камера в манжете.

Восстановление сломанного коннектора манжета.

Что делать, если полуавтоматический тонометр быстро сбрасывает воздух? Что делать, если тонометр пишет Err3?

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Руководство пользователя для полностью автоматического тонометра Kinetik

Полностью автоматический тонометр

Руководство пользователя                                                                BPM I серии

СОДЕРЖАНИЕ

Введение                       2
Запчасти                                    3
Настройка монитора артериального давления   4-5
Загрузка батареи 4
Присоединение манжеты 4
Надевание манжеты 5
Использование монитора артериального давления  6-13
Ваш первый тест 6
Начало 7
Процесс измерения 8
Память 9
Что означают результаты 10
Повторное измерение 11
Выключение 11
Интерпретация результатов измерения артериального давления 12
Дополнительная информация об артериальном давлении 13
Технические условия                                  14
Неисправности и устранение неисправностей 15
Техническое обслуживание                                  16
Таблица записи артериального давления       17
Расшифровка символов на агрегате   18

Введение
  • Благодарим вас за покупку и использование полностью автоматического тонометра Kinetik Medical.
  • Этот монитор — простой в использовании и точный способ измерения артериального давления. Перед тем, как начать, важно прочитать это руководство по эксплуатации.
  • Проверить артериальное давление легко. Чтобы получить максимальную отдачу от этого продукта, следуйте нашим рекомендациям на следующей странице.

— Настройка полностью автоматического тонометра
— Ваш первый тест
— как проверить
— Что означают ваши результаты

Мы надеемся, что вы останетесь довольны своим полностью автоматическим тонометром. Если у вас есть какие-либо вопросы, обратитесь к местному фармацевту или медицинскому работнику.

Потребительская гарантия:
Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с австралийским законодательством о защите прав потребителей. Вы имеете право на замену или возмещение в случае серьезного сбоя и компенсацию за любые другие разумно предсказуемые убытки или ущерб. Вы также имеете право на ремонт или замену товара, если товар не соответствует приемлемому качеству и неисправность не является серьезной неисправностью.

2

Запчасти
Систолическое, диастолическое, пульсовое

низкий заряд батареи сдуть до меры (спустить воздух из манжеты) надуть, чтобы измерить

Память, Гнездо канальца манжеты, Пуск, Манжета, Включение / выключение питания резиновых трубок, ЖК-дисплей

3

Настройка монитора артериального давления

Установка батарей
а. Откройте крышку батарейного отсека на задней панели монитора.
б. Вставьте четыре батарейки «AAA», соблюдая полярность.
c. Закройте крышку аккумуляторного отсека.

  • Неперезаряжаемые батареи не подлежат перезарядке.
  • Разряженные батареи необходимо удалить из монитора.
  • Клеммы питания не должны замыкаться накоротко.
  • Не используйте одновременно старые и новые батареи или батареи разных типов. Не используйте аккумуляторные батареи. Следует использовать только батареи того же или эквивалентного типа, как рекомендовано. С аккумуляторами следует обращаться осторожно под присмотром взрослых. Если батарейки протекли и попали на кожу или в глаза, немедленно промойте их большим количеством воды.



  • При использовании внешнего источника питания убедитесь, что батареи извлечены из батарейного отсека.
  • Для внешнего источника питания используйте адаптер постоянного тока 6 В, 600 мА (не входит в комплект).

Присоединение манжеты
a. Плотно вставьте резиновую трубку манжеты в гнездо для манжеты, расположенное на боковой стороне монитора, чтобы убедиться в отсутствии утечки воздуха.

Замена батарей

  • Когда на ЖК-экране отображается «низкий заряд батареи» , новые батареи должны быть вставлены немедленно, чтобы обеспечить точные результаты.
  • Аккумуляторы с напряжением 1.2 В не подходят для этого продукта.
  • Утилизируйте батарейки в соответствии с инструкциями производителя батарей.

b. Манжета должна быть готова к использованию. Убедитесь, что конец пропущен через металлическую петлю, а застежка-липучка обращена наружу.

4

Настройка монитора артериального давления
Надевание манжеты

a. Поместите манжету на 1-2 см выше локтевого сустава.

  • Измерения можно проводить на легкой одежде, например, на рубашке или блузке. Однако, если у вас слабый пульс, рекомендуется провести тест на голой руке.
  • Снимите с руки любую тесную или ограничивающую одежду. Для бывшегоample, ограничение вызвано закаткой рукава рубашки.

b. Положите руку на плоскую поверхность ладонью вверх и резиновой трубкой, проходящей по центру руки.

c. Выверните конец манжеты наружу и затяните его, протянув через металлическую петлю и прижав крючок манжеты к поверхности петли манжеты.

  • Манжету можно очистить вручную теплой мыльной водой. Тщательно промойте холодной водой и высушите полотенцем.
    НЕ ГЛАДИТЬ.

d. Свободной рукой отрегулируйте натяжение манжеты до тех пор, пока она не станет твердой.

  • Чтобы манжета была плотно прилегающей, под манжету должны быть уложены два пальца.
  • Беспокоитесь о том, какую руку использовать? См. Раздел «Ваш первый тест» на странице 6.

5

Использование монитора артериального давления

Ваш первый тест
Британское общество гипертонии (BHS) рекомендует при первом тесте проверить обе руки. (Примечание: убедитесь, что вы не страдаете какими-либо заболеваниями, которые помешают вам измерить артериальное давление в обеих руках). Это определит, какую руку следует использовать для будущих измерений. Обратите внимание на ваше систолическое (высокое число) показание на обеих руках. Рука, которая дает более высокое систолическое значение, должна использоваться в будущем для тестирования.

Пример

Левая рука: 132/86 (систолическое) / (диастолическое)
Правая рука: 128/84 (систолическое) / (диастолическое)

  • Затем используйте левую руку

6

Использование монитора артериального давления

Start
a. Мы рекомендуем проводить тест, сидя за столом (убедитесь, что манжета находится на той же высоте, что и ваше сердце). Это обеспечит идеальное положение руки и монитора для достижения наилучших результатов.
b. Наденьте манжету на выбранную руку (см. Раздел «Ваш первый тест», чтобы узнать, как выбрать руку).
Убедитесь, что манжета надежно закреплена. Не накачивайте манжету, если она не намотана на руку.
c. Как только вы окажетесь в удобном положении, включите устройство, нажав кнопку кнопка. ЖК-экран подаст звуковой сигнал.
d. На ЖК-экране отобразится «0 мм рт. Ст.» И «”Будет мигать, указывая на то, что монитор готов к работе.
e. Нажмите кнопку «Старт», чтобы начать автоматическое надувание.

  • Есть 4 предварительно запрограммированных значения давления: 187 мм рт. Ст., 225 мм рт. Ст., 263 мм рт. Ст. И 300 мм рт. Ст.
  • Когда начинается автоматическое надувание, устройство нагнетается до 187 мм рт. Если импульс не обнаружен, установка продолжит автоматически надуваться до следующего уровня давления. Это будет продолжаться до максимального уровня 300 мм рт.
  • если в это время вы почувствуете дискомфорт или боль, немедленно выключите устройство и снимите манжету. Проконсультируйтесь с местным фармацевтом или медицинским работником.
  • Как только начнется автоматическое наполнение, вы можете накачать манжету до следующего уровня давления, нажав и удерживая кнопку «Память» непосредственно перед тем, как манжета достигнет предварительно установленного уровня давления.

7

Использование монитора артериального давления

Процесс измерения
a. После того, как манжета будет автоматически накачана, на ЖК-экране отобразится «», В то время как давление постепенно снижается, и монитор выполняет автоматическое измерение.

b. По окончании автоматического измерения монитор издаст звуковой сигнал.

  • Если есть ошибка или ненормальное чтение, обратитесь к разделу «Неисправности и устранение неисправностей».

8

Использование монитора артериального давления

Память
В памяти можно хранить 60 наборов измерений. Результаты будут автоматически сохранены. Чтобы проверить последний результат, нажмите «Память», когда монитор включен, и отобразится последний сохраненный результат.

Нажимайте «Память» непрерывно, чтобы отображать ранее сохраненные измерения одно за другим. Как только память будет заполнена 60 наборами данных, проведенное 61-е измерение будет сохранено как самое последнее показание, в то время как первое полученное вами показание будет автоматически удалено.

Чтобы удалить сохраненный результат, нажимайте «Память», пока не отобразится желаемый результат. Когда желаемый результат отобразится на экране, удерживайте «Память» в течение 3 секунд. На дисплее теперь будет отображаться «dL», пока вы не отпустите кнопку. Как только кнопка будет отпущена, этот результат будет удален.

9

Использование монитора артериального давления
Что означают результаты

a. На ЖК-экране автоматически отображаются показания систолического и диастолического давления в мм рт. Ст. И частота пульса в импульсах / мин после каждого измерения.
b. Запишите дату, время, систолическое значение, диастолическое значение и частоту пульса в свою карточку, которую вы найдете в упаковке (включая все, что могло повлиять на показания вашего артериального давления, например, стресс, беспокойство). Это поможет вам отслеживать тенденции. Пожалуйста, возьмите эту карточку с собой при посещении врача, фармацевта или медицинского работника.

  • В идеале измерения следует проводить в одно и то же время, в одних и тех же условиях и каждый раз в одном и том же положении.

Помните, что артериальное давление может колебаться, поскольку оно реагирует на мельчайшие изменения в организме. Это необычно, чтобы оно постоянно оставалось на одном и том же значении, поэтому рекомендуется определять артериальное давление на основе среднего значения нескольких измерений. Если у вас показания выше нормы, не паникуйте, это может произойти. Расслабьтесь и сделайте перерыв не менее 10 минут, прежде чем снова измерить артериальное давление. Низкое кровяное давление (гипотония) и высокое кровяное давление (гипертония) может быть диагностировано только квалифицированным медицинским работником, например врачом, фармацевтом. Если у вас есть какие-либо проблемы или вопросы, обратитесь к фармацевту или медицинскому работнику.

Чтобы получить точное значение:

  • Измеряйте через час после еды и не измеряйте сразу после купания.
  • Измерьте через час после курения или употребления алкоголя / кофе.
  • Расслабьтесь в течение 10-20 минут перед измерением и оставайтесь расслабленными во время измерения.
  • Не двигайтесь и не разговаривайте во время измерения, так как это повлияет на точность.
  • Не используйте этот монитор, если вы страдаете от преждевременных сокращений предсердий или желудочков или фибрилляции предсердий.

10

Использование монитора артериального давления
Повторное измерение

Если вы хотите снова измерить, просто нажмите кнопку запуска.

  • Между измерениями оставьте не менее трех минут, чтобы кровообращение в руке вернулось к норме.
  • Не измеряйте артериальное давление слишком много раз за один сеанс, так как это может вызвать дискомфорт в руке.
  • Если вы чувствуете дискомфорт или боль, немедленно выключите монитор и снимите манжету.
Завершение работы

Пожалуйста, выключите прибор после измерения, если не проводите повторное измерение.

  • Устройство имеет механизм автоматического выключения, который означает, что он отключится через 2 минуты, если не используется.

11

Интерпретация результатов артериального давления (АД)
Категория
крови
Давление
систолический
BP
(Мм рт. ст.)
диастолический
BP
(Мм рт.ст.)
Консультации по
Результаты
Гипотония Ведите здоровый образ жизни.

Проконсультируйтесь с врачом только при наличии симптомов низкого АД (например, обморока)

идеальный Ведите здоровый образ жизни.
Обычный запуск 120-129 80-84 Ведите здоровый образ жизни.
High
Обычный запуск
130-139 85-89 Ведите здоровый образ жизни.
повышенное кровяное давление
(мягкий)*
140-159 90-99 Ведите здоровый образ жизни.

Повторно измеряйте АД ежемесячно в течение следующих 3 месяцев.

Если высокие уровни (≥140 / 90) сохраняются (например, 2 высоких значения в 2 отдельных случаях), обратитесь к врачу.

повышенное кровяное давление
(умеренный)*
160-179 100-109 Ведите здоровый образ жизни.

Повторно измеряйте АД ежемесячно в течение следующих 4 месяцев.

Если высокие уровни (≥140 / 90) сохраняются (например, 2 высоких значения в 2 отдельных случаях), обратитесь к врачу.

повышенное кровяное давление
(серьезный)*
180-219 110-119 Повторно измерьте АД через несколько дней. Если АД ≥180/110, обратитесь к врачу.
повышенное кровяное давление
(очень серьезно) *
≥220 ≥120 Мы рекомендуем вам обратиться к фармацевту или медицинскому работнику.

* Ваше АД следует пересматривать профессионально не реже одного раза в год — поговорите со своим фармацевтом или медицинским работником. Если систолическое АД и диастолическое АД попадают в разные категории, для классификации следует использовать более высокое значение.

12

Дополнительная информация об артериальном давлении

Ваше сердце похоже на насос, который постоянно работает, заставляя кровь течь по всем кровеносным сосудам. Артериальное давление измеряет силу давления крови на стенки кровеносных сосудов. Выход крови из сердца, когда оно толкает кровь по телу, называется систолическим артериальным давлением. Диастолическое артериальное давление — это показатель крови, возвращающейся к сердцу.

Артериальное давление обычно записывается как, напримерample: 120/80 (систолическое) / (диастолическое)

Колебания артериального давления
Артериальное давление постоянно колеблется в течение дня. Его значение днем ​​выше, чем вечером, а самый низкий уровень приходится на полночь. Давление снова начинает расти в 03:00 и достигает максимального уровня в любое время в течение дня, поэтому невозможно получить стабильные показания. По этой причине снимайте мерки в одно и то же время дня.

систолический диастолический

13

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(1) Модель: BPM I Series
(2) Система цифрового дисплея
(3) Метод измерения: осциллометрический метод.
(4) Точность измерения: в пределах ± 3 мм рт.
(5) Диапазон измерения артериального давления: 0 мм рт. Ст. ~ 300 мм рт. Ст.
(6) Диапазон частоты пульса: 40 ~ 180 / мин.
(7) Точность частоты пульса: в пределах ± 5%
(8) Источник питания: DC6V типа 4 батарейки AAAsize
(9) Классификация: оборудование с внутренним питанием, тип B
(10) Давление: автоматическая подача воздуха воздушным насосом.
(11) Дефляция: автоматический выхлоп
(12) Автоматическое отключение питания: автоматически отключается через 2 минуты простоя для экономии энергии.
(13) Срок службы батареи: прибл. 2 месяца при 3-кратном использовании в день
(14) Температура окружающей среды для использования: 5 ~ 40 ° C
(15) Температура окружающей среды для хранения: -20 ~ 55 ° C
(16) Влажность окружающей среды для использования: <85%
(17) Влажность окружающей среды при хранении: <90%.
(18) Транспортное состояние:
Диапазон атмосферного давления: 80 кПа ~ 105 кПа
Диапазон влажности: менее 95%
Диапазон температуры окружающей среды: -5 ~ 40 ° C

Это медицинское устройство класса IIa и соответствует положениям директивы по медицинским устройствам 93/42 / EEC. Измерения артериального давления, полученные с помощью этого устройства, эквивалентны тем, которые были получены обученным наблюдателем с использованием метода аускультации с манжетой / стетоскопом, в пределах, предписанных Американский национальный стандарт, электронные или автоматические тонометры.

14

Неисправности и устранение неисправностей
ненормальность Причина Действие
Манжета не накачивается или на дисплее отображается низкое давление во время накачивания Потеря давления из-за утечки воздуха в трубке или манжете Проверьте соединение между трубкой и монитором.
Резиновая трубка неправильно подсоединена Правильно подсоедините резиновую трубку.
ЖК-экран показывает символ батареи Батареи разряжены Замените батарейки — см. Раздел «Установка батарей».
ЖК-экран показывает ненормальный результат Манжета не туго натянута или неправильно расположена Затяните манжету и обратитесь к разделу «Настройка монитора артериального давления».
Субъект был возбужден / нервничал или говорил / двигался во время измерения Перепроверьте. Не говорите и сделайте 2–3 глубоких вдоха, прежде чем расслабиться. Сохраняйте спокойствие и стойкость.
Неправильная позиция Отрегулируйте свое положение — см. Часть А на странице 7
Некоторые помехи во время накачивания или неправильная работа во время измерения См. Раздел «Использование монитора артериального давления».
ЖК-дисплей показывает «EE» Недостаточная инфляция Повторно измерить
Некоторые помехи во время накачивания или неправильная работа во время измерения Повторно измерить
Нет реакции при нажатии кнопок Неправильная работа Выньте батарейки на несколько минут, затем снова вставьте их, следуя указаниям в разделе «Установка батарей».

15

Техническое обслуживание
  1. Не роняйте тонометр и не подвергайте его сильным ударам.
  2. Избегайте воздействия высоких температур, прямых солнечных лучей и контакта с водой.
  3. Если монитор хранится при температуре ниже нуля, не используйте его немедленно.
    Перед использованием оставьте при комнатной температуре не менее чем на час.
  4. Не пытайтесь разбирать монитор.
  5. Не оставляйте батареи в мониторе, если он не используется в течение длительного времени.
  6. Этот тонометр откалиброван при изготовлении. Если тонометр используется в соответствии с инструкциями, периодическая калибровка не требуется. Если в любой момент вы сомневаетесь в точности измерения, немедленно свяжитесь с продавцом.
  7. Пожалуйста, используйте с этим продуктом только манжеты и аксессуары марки Kinetik.

Harvard Medical Devices Ltd.
Блок 1301, 13-й этаж, Railway Plaza,
39 Chatham Road South, Цимшацуи,
Коулун, Гонконг.

Kinetik Medical Devices Ltd.
Милл-роуд, Регби, Уорикшир,
Великобритания, CV21 1PR.
Регистрационный номер промышленного образца Европейского сообщества 000992490-0003
Заявка на патент США № 29/319,248 XNUMX.
Сделано в КНР

Австралийский спонсор:
Карл Робертсон
Кольцевая дорога Северного острова, 290
Верхний Орара Новый Южный Уэльс
Австралия



0197

16

Таблица записи артериального давления

Пожалуйста, зарегистрируйте дату, время и ваши уровни SYS (систолического) и DIA (диастолического) артериального давления.
Мы рекомендуем вам поделиться этой информацией со своим врачом.

Имя:
Время Время SYS
(систолический)
АСВ
(Диастолическое)
Импульс
Обменный курс
Комментарии

17

Расшифровка символов на агрегате



Прочитайте инструкции.
Этот символ указывает на то, что данный продукт является устройством типа BF.
   Символ «Защита окружающей среды» — Отработанные электрические изделия нельзя выбрасывать вместе с бытовыми отходами. Пожалуйста, утилизируйте там, где есть оборудование. Проконсультируйтесь с местными властями или продавцом для получения рекомендаций по утилизации.
Символ «Производитель».
Этот продукт соответствует требованиям MDD93 / 42 / EEC.

0197
Символ «Европейского представителя».

BPM1 IB UK 20140304

18

File Downloads
Kinetik User Manual
Fully Automatic Blood Pressure Monitor, BPM I, BPM1 IB UK 20140304
Download [optimized]
Download

Аппарат для измерения давления не показывает давление. Можно ли проводить ремонт тонометров самостоятельно? Автоматический тонометр реагирует на такие факторы

Электронные тонометры используются постоянно вследствие своей простоты. Основной проблемой электронных приборов становится неожиданный сброс показаний. Разберемся, почему тонометр не показывает давление и сбрасывает имеющиеся показания.

Принцип работы тонометра электронного вида

Все тонометры имеют схожий принцип работы. Заключается он в измерении давления путем определения колебаний в манжете прибора, что происходит при «прослушивании» проходящей по венам крови. Специальное устройство установлено в манжете, которую надевают на руку в области артерии.

Этот принцип работы — осциллометрический метод. Далее полученные показатели отображаются на второй части тонометра – механическом манометре или основном блоке электронной разновидности.

Строение прибора

Что касается работы электронного устройства, то происходящие колебания в манжете анализирует автоматическая система, переводящая их в цифровые значения. В зависимости от имеющихся функций электронный тонометр может отобразить следующие данные:

  • показатели верхнего и нижнего артериального давления;
  • частота сердечных сокращений;
  • определение наличия аритмии и прочие возможные патологии.

Автоматический тонометр

В электронных разновидностях можно воспользоваться предыдущими сохраненными данными. Некоторые модели запоминают показатели артериального давления до 20-30 замеров.

Автоматический тонометр имеет существенный недостаток в виде неожиданного сброса данных. Подобная неприятность может складываться во время использования устройства, также зачастую «теряются» фиксированные ранее показатели.

Причины сбрасывания показателей

Если электронный тонометр сбрасывает показатели во время использования, можно говорить о серьезной неисправности. Но зачастую пользователи сами допускают ошибки. Поэтому среди всех возможных причин представленной проблемы можно выделить:

Устройство показывает не все данные

  • полная неисправность прибора;
  • ошибка в осциллометрическом методе измерения – имеется неисправность в манжете;
  • пользователь дернул рукой, отчего произошел сбой в измерении кровотока;
  • наличие у пользователя аритмии – в это время сердце работает неритмично, поэтому автоматическая система не успевает замерять показатели и интерпретировать их в числовые значения;
  • прочие особенности организма пользователя;
  • отслоение шлейфа основного блока, отчего происходит неправильное выведение цифр на дисплей.

К особенностям организма относят различные нарушения в сердечно-сосудистой системе, что зачастую наблюдается у пожилых. При этом в большинстве случаев тонометр показывает разные показатели, но может и вовсе сбрасывать значения.

Как это исправить?

Прежде чем исправлять имеющуюся неисправность, необходимо определить ее причину. Если дело в неправильном измерении давления, необходимо еще раз прочитать инструкцию с рекомендациями в использовании. Основное правило в данном случае – это не двигать рукой, на которой меряется давление.

Действия пользователя в ремонте прибора зависят от причины неисправности:

Отслоение шлейфа требует запаивания контактов


Во избежание неприятностей или для последующего возможного бесплатного ремонта рекомендуется выбирать для покупки устройства тех брендов, которые имеют в пункте проживания пользователя свои сервис-центры.

При покупке тонометра для домашнего использования обязательно нужно детально изучить инструкцию по эксплуатации этого устройства. При неправильном использовании возможно появление ошибок, например, когда тонометр не показывает давление. Разобраться в причине неисправности достаточно просто, если знать особенности измерения давления конкретным прибором.

Если тонометр показывает разные значения, рано бить тревогу и обвинять устройство в том, что он врет, так как человек может сам неправильно проводить измерение. Наиболее распространенные причины изменения значений при повторном измерении давления:

  • неправильная установка манжеты;
  • аритмия;
  • севшие аккумуляторы тонометра;
  • неправильное положение тела.

Чаще всего причина заключается в неправильной установке манжеты. Для плечевых тонометров это не характерно, хотя при сползании манжеты может наблюдаться изменение показателей. Это обусловлено изменением компрессии артерии.

Такая проблема больше характерна для запястных тонометров. Узкая манжета должна устанавливаться строго над лучевой артерией. Если ее сместить, повернуть или неплотно установить, возникнет проблема в показателях.

Электронные тонометры, независимо от типа, могут показывать разные значение при аритмии. Исправить ситуацию можно лишь одним способом – заменив устройство на прибор, оснащенный индикатором аритмии. В этом случае устройство будет проводить серию измерений и выводить на экраны среднее значение. При аритмии небольшие расхождения, на 2-3 мм.рт.ст., не являются ошибкой и не должны вызывать опасений о неисправности устройства.

Примерно в половине случаев возникновения ошибки, причина достаточно банальна – это слабый заряд батареи. Такая проблема характерна только для устройств, которые питаются от пальчиковых батареек. В бюджетном сегменте часто мобильные автоматические тонометры не оснащаются индикатором заряда, а длительность эксплуатации батареек рассчитывается по количеству измерений.

Чтобы избежать сбоев из-за слабого заряда батарей, лучше купить тонометр, работающий от сети

Неправильное положение тела сильно влияет на результаты измерения. Традиционно давление меряют в сидячем положении. При этом рука, на которую установлена манжета, должна находиться строго на уровне сердца. Это правило одинаково для всех тонометров – и плечевых, и запястных. Электронный тонометр показывает разные результаты в разных положениях. Проведение измерения лежа приводит к погрешности, которая составляет около 10 мм.рт.ст. Если же руку поднять выше уровня сердца, давление окажется примерно на 5-7 мм.рт.ст. ниже. При этом чем выше поднята рука, тем ниже будут показатели.

Почему устройство скидывает показатели?

Если тонометры не показывают давление, а начинают сбрасывать показатели, причину следует искать в неисправности самого прибора или особенностях состояния здоровья пациента. В первом случае речь идет о серьезной поломке, при которой устройство подлежит замене, но не ремонту.

Сбрасывание результатов измерения может быть следствием аритмии. Это происходит из-за того, что устройство не может корректно произвести измерения из-за нарушений сердечного ритма. Если тонометр оснащен индикатором аритмии, в нем на программном уровне заложена необходимость проведения серии измерений и выведения на экран среднего значений артериального давления. В дешевых моделях такой индикатор отсутствует, поэтому устройство просто не может вывести результаты проведенных измерений. Это приведет к тому, что тонометр не сможет показать результат, будет постоянно сбрасывать полученные данные и снова запускать процесс нагнетания воздуха в манжету.

Ответ на вопрос о том, почему тонометр не показывает давление, а сбрасывает результаты, может скрываться в случайных движениях рукой, на которую установлена манжета. В этом случае давление манжеты на артерию будет распределяться неравномерно. Устройство не сможет зафиксировать точный результат измерений и просто сбросит их. Решить такую проблему достаточно просто – нужно лишь зафиксировать руку в одном положении и провести повторное измерение.


На мониторе прибора видны показатели индикатора аритмии и заряда батарей

Распространенные поломки устройств

Чтобы понять, почему тонометр показывает ошибку, следует для начала тщательно изучить инструкцию. Обычно коды ошибок приведены в таблице в инструкции по эксплуатации, что позволяет достаточно быстро определить причину неисправности устройства.

Распространенные поломки домашних устройств:

  • выход из строя компрессора;
  • нарушение питания;
  • сбой в алгоритме работы осциллометрического метода.

При нарушении работы компрессора тонометр не будет работать. При этом на экране может появляться определенная ошибка. Если код ошибки не выведен на экран, разобраться в такой поломке очень просто, так как при этом воздух не будет нагнетаться в манжету, а она не будет сдавливать артерию. Помимо поломки компрессора, такая проблема может быть связана с перегибом и разрывом шланга, который соединяет манжету с корпусом устройства.

Также нужно осмотреть манжету и проверить на целостность. Они, к сожалению, недолговечны, но, если манжета порвалась, заменить ее не составит труда.

Нарушение питания и выход из строя аккумулятора – это распространенная причина того, что тонометр скидывает результаты измерения давления. Если устройство работает от батареек, прежде чем нести его в ремонт, следует произвести их замену. В том случае, если при смене батареек проблема все же останется, причину необходимо искать непосредственно в контактах устройства, обеспечивающих поступление питания.

Автоматические тонометры могут работать от заряжаемого аккумулятора. Такие приборы обычно комплектуют специальным зарядным устройством. Если такой аккумулятор выходит из строя, обычно возникает не ошибка, а прибор просто перестает включаться. Для решения проблемы нужна диагностика. Проблема может заключаться как в выходе из строя аккумулятора, так и самого зарядного устройства.

Работа автоматического тонометр основана на осциллометрическом методе измерения. При нарушениях в работе этого алгоритма, возникают ошибки и погрешности при измерении. Об этом может свидетельствовать как расхождение в результатах измерений, так и постоянный сброс показателей и начала нового цикла нагнетания воздуха.

Важно понимать, что некоторые поломки могут привести к полному выходу из строя тонометра, при этом устройство не будет включаться и реагировать на какие-либо действия. Некоторые поломки достаточно успешно исправляют в сервисном центре, но устройство также может не подлежать ремонту. Разобраться в причинах нарушения работоспособности тонометра сложно, лучше отдать устройство для диагностики неполадок в специализированный сервисный центр. Кроме того, следует не забывать о гарантии. Если гарантийный срок еще не вышел, тонометр можно заменить, обратившись в сервисный центр.

Ошибки при эксплуатации тонометров

Задаваясь вопросом о том, что делать с разницей показателей при гипертонии и почему тонометр показывает разное давление, многие люди не обращают внимание на нарушение правил эксплуатации этого устройства.

Расхождение в показателях при измерении может быть вызвано:

  • слишком узкой или широкой манжетой;
  • неправильной установкой манжеты;
  • неверным положением тела при измерении давления;
  • слишком частыми измерениями.

Если с проблемами выбора и установки манжеты все достаточно просто, проблемы слишком частых измерений следует рассмотреть подробнее. Многие люди допускают ошибку, совершая серию измерений давления без перерыва в попытке получить наиболее точный результат.

Кардиологи предупреждают, что мерить давление следует не чаще, чем один раз в 15 минут. При повторном измерении спустя 1-2 минуты может отмечаться существенное расхождение в результатах. Иногда разница может достигать 30-40 мм.рт.ст. Это связано с тем, что после первой процедуры артерия, на которую давит манжета, адаптируется к изменившимся условиям. При повторной компрессии данные о величине давления будут искажены из-за адаптации организма к давлению воздуха в манжете.

Как проверить тонометр на точность?

Рекомендуется делать первичную проверку точности измерения в момент покупки. Для этого можно померить давление выбранным устройством, а затем повторить измерение через некоторое время с помощью механического тонометра. Именно механические модели, при работе с которыми используется фонендоскоп, считаются самыми точными. Это позволит выявить возможные расхождения и неточности.

Еще один метод, более надежный – это подключение к манжете сразу двух устройств для измерения давления. Оба прибора будут фиксировать показатель в один и тот же момент. Затем данные следует сравнить и сделать вывод о возможных погрешностях. Чтобы получить максимально точную информацию, следует использовать присмотренные к покупке тонометр и эталонное устройство, которое было откалибровано мастером.

Каждый тонометр можно настроить под себя. Эта процедура называется калибровкой и проводится только специалистом. В результате настройки покупатель получит гарантированно точный прибор, которые не будет искажать результаты. Минусов у такого подходи всего два. Первый – это высокая стоимость настройки, которая может превосходить цену самого тонометра. Второй минус – отсутствие специалистов. Откалибровать тонометр можно лишь в специализированных магазинах медицинской техники, при этом на настройку устройства потребуется много времени.

Почему тонометр показывает разное давление? Об этом часто спрашивают пользователи, покупая новый электронный прибор. А ещё бывает, что он показывает разное артериальное давление (АД), если мерить его несколько раз подряд. Оказывается, причин этому не так мало.

Почему тонометр неверно показывает давление

Тонометры – это специальные медицинские приборы, которые измеряют артериальное или глазное давление. В последнем случае аппарат называют пневмотонометр. Такие приборы – незаменимый атрибут врачей. Впрочем, сегодня аппараты для измерения АД успешно используют в домашних условиях многие люди, особенно страдающие гипертонией и сердечными заболеваниями. Им тонометр даже рекомендован, ведь больные должны всегда держать своё давление под контролем, чтобы избежать осложнений, вызванных повышением АД.
Показания тонометра записывают в виде двух измерений, например, 120/80 мм рт. ст. Что означают эти цифры? Это разное давление, создаваемое в каждой из двух фаз работы сердца. Первое показание – самое высокое АД, нагнетаемое сердцем. В нашем примере это 120 – его называют систолическим. Второе показание – минимальное. Оно наблюдается в диастолу, когда сердце расслабляется, наполняется кровью, чтобы потом вытолкнуть ее. Такое “нижнее” давление обозначают как диастолическое.

Аппарат не показывает давление

Почему тонометр не показывает давление? К сожалению, так бывает и очень часто. Вероятнее всего, это причина неумения пользоваться прибором. Следует хорошо изучить инструкцию по эксплуатации или получить консультацию у врача.
Тонометры для домашнего пользования бывают разными (механическими или электронными), но все они предназначены для самостоятельной проверки АД.

Тонометр показывает разное давление

Существуют ситуации, когда тонометры показывают разное давление. Это может быть связано с особенностью самого аппарата, со временем суток, а ещё его показания сильно зависят от неправильного его использования или несоблюдения инструкции.
Например, любому человеку после прогулки на свежем воздухе давление тонометр покажет выше, чем через 5 или 10 минут отдыха. Это нормально, даже врачи предлагают пациенту посидеть спокойно перед тем, как мерить давление.
Если проводить измерения несколько раз подряд, тонометр может показать разное давление. Это связано с тем, что после первой проверки сдавленные прибором стенки сосудов не успели восстановиться, кровоток еще затруднен. В связи с этим проводить повторное измерение рекомендуется только через 3 – 5 минут. Надо учитывать, что некоторым людям, особенно в пожилом возрасте, для восстановления сосудов требуется 10 – 15 минут.
Очень часто люди спрашивают, почему бывает разница значений между показателями измерений электронного и механического тонометра. На первом они выше на 15 – 20 мм рт. ст. даже при параллельном измерении АД. Объясняется это просто: электронное устройство слишком чувствительно ко многим изменениям.

Автоматический тонометр реагирует на такие факторы:

сторонние помехи, даже движение воздуха;
напряжение мышц, незаметное движение руки или тела; эмоциональное состояние.
Чувствительный датчик реагирует даже на движение воздуха. Надо вести себя спокойно, не разговаривать, держать спину ровно. Манжета тонометра, закрепленная на руке, должна находиться на уровне сердца. Если убрать все помехи, действовать по инструкции, результат будет правильным.
Если надо получить более точный результат, можно сделать замеры трижды обязательно с необходимым перерывом между ними. После этого важно вывести среднее арифметическое значение. Надо помнить: первый показатель и последний могут отличаться из-за привыкания артерии к компрессии или любого непроизвольного движения, поэтому тройные замеры дадут более точные данные.
Надо помнить, что понижение, а также повышение давления с выходом за пределы нормы – это сигнал тревоги. Необходимо выяснять причину, обратившись к кардиологу.
Очень часто тонометры могут вообще не выдавать или демонстрировать неверный результат, а также показывать разное давление по разным техническим причинам:
забыли вставить батарейки;
неправильно эксплуатируется прибор;
некачественные элементы питания, которые быстро выходят из строя.
Для того чтобы электронные тонометры хорошо работали, необходимо вовремя менять батарейки. Желательно использовать для измерителей артериального давления только алкалиновые (ALKALINE) элементы питания LR. Они более энергоёмкие и гарантируют длительный срок службы, а это от 200 до 400 циклов измерений. Здесь под словом цикл имеется в виду 2 – 3 раза в день. Батарейки LR независимо от производителя обеспечат работу тонометра на 4 – 6 месяцев.
При включении тонометра происходит тестирование дисплея, и если аппарат показал символ, который указывает на недостаточную мощность, это значит, что батарейки садятся – пора позаботиться о новых элементах питания.
Помимо ошибок, связанных с измерением АД аппаратом, и технических причин, разное давление может быть вполне физиологичным. Стоит помнить, что активные движения, перенесенные нагрузки, даже чихание и кашель повышают АД. Это естественная реакция, и она не требует приема лекарств. АД повышается кратковременно, и если повторить измерения чуть позднее, показатели существенно снизятся.

По сравнению с механическими тонометрами электронные чаще могут показывать ложные данные. Они более чувствительны, а основные причины неправильных результатов вызваны нарушением правил проведения измерения. Поэтому важно соблюдать абсолютно все требования к технике тонометрии электронным тонометром – мы разберем их далее в статье.

Измерение артериального давления при помощи электронного тонометра

Правила измерения давления электронным тонометром

Вот правильный порядок действий:

  1. Подготовьтесь к исследованию: желательно проводить его после того, как вы отдохнете (спокойно посидите) в течение 5 мин. Этим требованием можно пренебречь, если состояние больного требует неотложной медицинской помощи.
  2. Если человек, которому проводится тонометрия электронным тонометром, курил или пил кофе за 1–2 часа до исследования, показатели давления могут быть завышены.
  3. Сядьте или усадите исследуемого на стул со спинкой, проследите за правильностью положения тела – спина расслаблена с опорой на спинку стула, ноги опущены, не напряжены и не перекрещены.
  4. Освободите левое или правое плечо от одежды. Проследите, чтобы она не вызывала сдавления и не мешала наложению манжеты. В идеальном варианте измерение должно проводиться на обеих руках. Конечно, если вы правша, удобнее будет делать это на левой руке. Но если разница давления слева и справа превышает 10 мм рт.ст., мерить лучше на той руке, на которой показатели выше.
  5. Уложите руку на подставку (например на стол) таким образом, чтобы она была согнута в локте, лежала на поверхности опоры разгибательной поверхностью предплечья и была абсолютно расслабленной.
  6. Возьмите электронный тонометр, проследите, чтобы не было явных повреждений аппарата, перекрутов и перегибов шланга.
  7. Расстегните манжету и путем циркулярного обертывания наденьте на плечо таким образом, чтобы она располагалась на 2 см выше над локтевым сгибом, пневматический шланг, идущий к аппарату, был обращен в сторону кисти, располагался по центру локтевой ямки (по ходу условной линии, соединяющей его со средним пальцем кисти).
  8. Если на манжете есть отметка, проследите, чтобы она располагалась в средней части внутренней поверхности плеча.
  9. Нажмите кнопку включения аппарата.
  10. Подождите, пока произойдет автоматическое нагнетание и откачивание воздуха. Ничего не делайте в это время.
  11. На электронном табло аппарата появятся цифры – верхняя отображает систолическое давление, нижняя – диастолическое. Большинство аппаратов показывает также частоту пульса, показатель которого расположен ниже остальных. В таком случае цифры диастолического давления будут расположены над пульсом (средняя колонка).
  12. Нажмите на кнопку, выключите аппарат и дождитесь автоматического отключения.
  13. Снимите манжету – измерение закончено.

Особенности измерения полуавтоматическим электронным тонометром

Полуавтоматический тонометр – прибор, который самостоятельно определяет цифры артериального давления, но нагнетать воздух нужно самому при помощи груши. По некоторым данным его результаты более достоверные, чем полностью автоматического прибора. В целом мерить нужно по такому же алгоритму, отличия лишь в таких моментах:

  • После того, как вы правильно надели манжету на плечо, включите тонометр, нажав на кнопку запуска на его корпусе.
  • Возьмите резиновую грушу прибора в свободную руку и нагнетайте воздух в манжету до уровня на 20–30 мм рт. ст. выше, чем привычное или предположительное давление. Если вы не знаете этих цифр, можно нагнетать воздух до 200 мм рт. ст., это не будет ошибкой.
  • После нагнетания желаемого давления в манжетке нажмите на кнопку возле груши, чтобы воздух плавно начал покидать ее. В это время прибор сам определит давление.
  • Результаты появятся на цифровом табло, аналогично цифрам, описанным в разделе «Правила измерения автоматическим электронным тонометром – пункт 11».
  • Для завершения процедуры еще раз нажмите кнопку запуска прибора и кнопку возле груши, снимите манжету.

Частые ошибки

Типичные ошибки, искажающие результаты измерения давления электронным тонометром:

  1. Несоблюдение требований в отношении проведения измерения в состоянии полного физического и психоэмоционального покоя – ложное завышение показателей прибора.
  2. Рука, на которой надета манжета, напряжена или расположена на весу.
  3. Манжета надета поверх одежды.
  4. Плечо неправильно освобождено от одежды – она сдавливает ткани, манжета захватывает ее край.
  5. Высокое или слишком низкое расположение манжеты по отношению к локтевой ямке.
  6. Прибор включён до наложения манжеты.
  7. Неправильное положение шлангов (по наружной поверхности плеча) или несоответствие метки на манжете середине внутренней поверхности плеча.
  8. Слишком тугое или, наоборот, слишком слабое прилегание манжеты к плечу.
  9. Разговор или любое напряжение в ходе измерения.
  10. Не выдержана пауза в 1–2 мин между несколько изменениями на одной руке.

Если у вас возникли сомнения по поводу результатов измерения давления электронным тонометром (показатели не соответствуют вашему самочувствию), обязательно проведите контрольное измерение классическим механическим тонометром!

  • Если вы постоянно измеряете давление электронным тонометром, ведите учет показателей каждого исследования, отмечая дату, время и величину показателей.
  • Обязательно периодически проводите контроль давления механическим тонометром. Лучше, чтобы это делал специалист (лучше всего лечащий врач).
  • Если показатели механического и электронного тонометра различаются, надо доверять первому.
  • Для большей достоверности лучше измерить давление несколько раз на обеих руках в ходе одного сеанса, выдержите паузу 1–2 минуты между изменениями.
  • Достоверными считаются результаты трех измерений, различие между которыми не превышает 5 мм рт. ст.

Лечение сердца и сосудов © 2016 | Карта сайта | Контакты | Политика по персональным данным | Пользовательское соглашение | При цитировании документа ссылка на сайт с указанием источника обязательна.

Топ 5 самых частых неисправностей тонометров

Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.

1 место – потеря герметичности манжеты тонометра

Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.

Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.

Как разобрать автоматический тонометр на запястье AND UB-403

При включении этот измеритель артериального давления показывает ноль.

Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.

Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.

С другой стороны корпуса снимаем такую же заглушку.

Вот как выглядят эти заглушки для крепления манжеты.

После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.

В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.

Пробуем собрать все в обратном порядке.

Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.

Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.

Как заклеить подушку тонометра

Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.

Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.

Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.

2 место – пропадают сегменты цифр на дисплее тонометра

Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.

Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.

Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.

После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.

Ремонт и восстановление ЖК дисплея тонометра Sanitas

Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic

Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.

3 место – не работают кнопки тонометра

В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок. Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.

При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.

Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.

Ремонт тонометра OMRON M3 Expert

4 место – тонометр неправильно измеряет артериальное давление

Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.

Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова, который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.

Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.

Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.

Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.

С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.

5 место – неисправности электроники тонометра

Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.

После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.

Часто встречается неисправность в виде завышенного потребления от батарей питания. Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.

Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.

Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку.

На этом завершаю свой Топ 5 самых частых неисправностей тонометров, которые Вы можете исправить своими руками дома.

В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания.

Навигация по записям

15 replies to Топ 5 самых частых неисправностей тонометров

Как устроена манжета для тонометров AnD u-777. Что за клапан в ней и может ли он сломаться?

Здравствуйте, Мастер пайки. Танометр на запьястие при пуске компрессор накачивает воздух и не остановливается. Дисплей высвечивает букву Р, а внизу цифра возрастает до 170. Что может быть?

Похоже на проблемы с компрессором. Для начала проверьте уплотнители и целостность манжеты.

самая частая (манжета надувается но очень слабо раз в 10 слабее чем обычно, и ошибка на экране) причина резинки, насаживаемые на пластиковые штырьки, эти резинки пропускают внутрях тонометра.

Спасибо за Ваш опыт.

Добрый вечер! Тонометр выдавал ошибку Е24,а теперь вообще,умер». Как быть? Подскажите, пожалуйста.

Здравствуйте. Перепутали полярность батареек. Теперь при включении загорается все символы на экране, происходит инициализация… все как раньше… но после появления нуля не включается компрессор и загорается значок перечеркнутый прямоугольник(наверное, разряженная батарейка).

Аппарат AND UA-779/

Полагал во всех современных приборах присутствует защита от обратной полярности питания…

Александр, проблема может быть в неисправности компрессора. Такая защита далеко не везде стоит.

Добрый день! Помогите, пожалуйста разобраться. Тонометр работает как обычно. К окончанию измерения замедляется и 4, 3, 2, 1… и все… Ничего не показывает

Светлана, батарейки свежие? пульс меряет? после 4,3,2,1 экран гаснет и давление держит?

Прибор РОСС МАКС полуавтомат, в конце процесса измерения выдает ЕЕ. Пациентке-89лет.

Если пульс хороший, то проверьте микрофон.

компрессор исправен, транзистор в цепи управления им — тоже

Тонометр UB-201 не останавливается при накачке.Качает до срабатывания аварийного клапана. Подскажите,что смотреть?

Здравствуйте. При включении загорается все символы на экране, происходит инициализация… все как раньше… но после появления нуля не включается компрессор и медленно затухает экран. Повторное нажатие на кнопку старт ничего не выдаёт. После снятия и установки батареек та же самая проблема. Аппарат AND UA-777

Если тонометр не показывает давление

Иногда при измерении давления происходит следующее.

Накачиваю манжету до давления выше ожидаемого давление, примерно до 200.

Затем, как и положено, давление начинает плавно уменьшаться.

После появления пульса и фиксации верхнего значения артериального давления, давление в манжете начинает резко падать и прибор не фиксирует нижнее значение давления. На дисплее появляется обозначение ошибки.

Сначала грешил на прибор. Думал, что плохо работают клапаны.

Тогда решил измерить давление у бутылке. 🙂

Закрепил на ней манжету. При этом давление уменьшалось плавно с нужной скоростью.

Получается, что приборы работают нормально.

В чем же тогда дело?

И еще. Заметил, что явление происходит когда плохо себя чувствую.

1) неисправность тонометра;

2) погрешность осциллометрического метода. Дело в том, что примерно в 80% всех автоматических и полуавтоматических приборов, измеряющих АД используется осциллометрическая методика. Погрешность этого метода существенно выше, чем у аускультативного:

а) при движении руки;

б) при аритмиях (это связано с тем, что небольшие осцилляции в манжете (например, при коротком RR интервале) могут не определятся датчиком осциллометрии и быть пропущены).

Хотя есть указания на то, что осциллометрический метод по сравнению с аускультативным является более точным при наличии феномена «бесконечного тона» Короткова (когда тоны исчезают при давлении в манжетемм рт. ст. и ниже), правильное проведение измерения АД с помощью механического тонометра обеспечивает валидность измерения при данном феномене. В этом случае (т.е. если тоны Короткова определяются при давлении в манжетемм рт. ст. и ниже вплоть до 0 мм рт ст), в отличие от обычного измерения диастолическогоАД, во внимание принимают IV фазу, соответствующую резкому приглушению тонов. Во всех остальных случаях для определения диастолического АД во внимание принимается V фаза, которая соответствует исчезновению тонов Короткова.

Таким образом, могу порекомендовать проверить правильность работы Ваших тонометров путем сравнения их с механическим. Вы можете это сделать, обратившись к человеку, имеющему соответствующие навыки, или осуществить это самостоятельно после ознакомления с правилами измерения АД [Ссылки могут видеть только зарегистрированные и активированные пользователи] и, помня, что если тоны Короткова определяются при давлении до 0 мм рт ст, для регистрации диастолического давления необходимо использовать IV фазу. Целесообразно также обратится к врачу на предмет выявления причин плохого самочувствия. Если низкий уровень диастолического давления подтвердится, необходимо исключать недостаточность аортального клапана.

Если Вы используете прибор для измерения АД на запястье, необходимо помнить, что он имеет существенные недостатки. Во-первых, этот метод нельзя применять у людей с атеросклеротическими и/или вазоспастическими нарушениями, так как он может дать искаженные результаты. Во-вторых, необходимо, чтобы во время измерения рука занимала определенное положение (запястье строго на уровне сердца).

Проверял на другом человеке и на бутылке.

Проблема в том, что накачав до 200, давление равномерно начинает падать до моего «верхнего» реального значения, например до 170.

После этого давление в манжете медленно упав довдруг начинает резко падать с такой скоростью, что прибор регистрирует ошибку и не дает показаний.

Дело не в приборах, а в организме.

Он почему-то только при плохом самочувствии так себя ведет.

Меряется, но как-то не сразу. Несколько раз приходилось накачивать чтобы поймать пульс.

Когда электронные работают нормально без ошибок, то разница со ртутным всего примерно 10-12%.

А главный то вопрос вот: почему при измерении во время плохого самочувствия давления, при достижении верхнего его значения организм резко сбрасывает давление в манжете?

Именно в манжете. Как будто кто-то (или что-то) при достижении величины верхнего давления открывает дополнительный вентиль сброса давления в системе измерения. Система нормально сообщает об ошибке.

Непременно обсудите эту ситуацию с лечащим врачом для определения плана обследования по данному поводу.

Почему автоматический тонометр периодически показывает ошибку (ERROR)?

Будет здорово, если вы все-таки отыщите инструкцию от прибора, в ней обязательно должны указываться причины различных сбоев. Для примера могу выложить информацию о тонометре Омрон:

Как видно, чаще всего прибор «ругается», когда либо манжета наложена некорректно, либо же человек во время измерения был не слишком статичен.

Также бывает, что тонометр выдает ошибку такого вида: «Err CUF». Ее причина может быть в том, что штуцер манжеты по истечении некоторого срока эксплуатации начинает вдавливаться в гнездо, тем самым перекрывая канал дросселя.

Но причины поломки могут быть самые разнообразные: поломка компрессора, электро-магнитного клапана, манжеты.

ERROR — это слово означает, что в работе данного прибора произошёл сбой или попросту — ошибка.

Дело в том, что в автоматический тонометр впаяна микросхема, которая с датчиков считывает информацию и потом переводит её на дисплей.

Если настроенная на определённый алгоритм микросхема в какой-то период не получает или получает неверные показания, тогда она на дисплей не может передать то, чего нет в программе, поэтому-то и выкидывает общую ошибку.

Автоматический тонометр — прибор чувствительный. Иногда он выдает ошибку даже, если причин типа неправильно наложенной манжеты нет. Возможно, человек дернул рукой, либо у него присутствует нестабильность сердечного ритма (аритмия), что затрудняет работу прибора. С этой точки зрения, неплохо еще иметь простой тонометр. Если автоматический выдает ошибку, в случае экстренной необходимости можно будет обычным измерить давление.

Действительно, автоматический танометр может выдать подобную ошибку ERROR — в этом случае получается так, что давление не может быть верно измерено. Возможно причина в том что у человека просто напросто сильная аритмия или же в тех ситуациях, когда имеет место быть слишком повышенное ил слишком пониженное давление.

Но также возможно что в приборе возникла внутренняя ошибка и его для устранения нужно нести в сервис.

Вариантом можно предположить очень много. Первый — разряженные батарейки. Второй — слишком высокое давление, тонометр просто не может захватить верхнюю границу. Третий — человек постоянно шевелится во время измерения, что делать категорически нельзя. Четвертый — какая-либо внутренняя ошибка прибора, которую диагностировать могут только в сервисном центре.

От «шевеления­ » человека ошибка не появляется. — более года назад

Наш тонометр выдает ошибку — пишет error — чаще всего при наличии аритмии у измеряющего давление. А вообще,такая ошибка возникает при любых нестабильных показателях — может давление слишком высокое или слишком низкое или,банально,когда батарейки садятся или с манжетой что-то не то. Но именно наша модель выдает ошибку такую при аритмии.

Автоматический тонометр выдает ошибку ERROR когда не может точно измерить давление. Это может такие случаи как слишком большое или слишком маленькое давление, которое не предусмотрено в приборе или у человека сильная аритмия.

Почему тонометр не показывает давление: возможные ошибки тонометра

При покупке тонометра для домашнего использования обязательно нужно детально изучить инструкцию по эксплуатации этого устройства. При неправильном использовании возможно появление ошибок, например, когда тонометр не показывает давление. Разобраться в причине неисправности достаточно просто, если знать особенности измерения давления конкретным прибором.

Разное давление при повторных измерениях

Если тонометр показывает разные значения, рано бить тревогу и обвинять устройство в том, что он врет, так как человек может сам неправильно проводить измерение. Наиболее распространенные причины изменения значений при повторном измерении давления:

  • неправильная установка манжеты;
  • аритмия;
  • севшие аккумуляторы тонометра;
  • неправильное положение тела.

Чаще всего причина заключается в неправильной установке манжеты. Для плечевых тонометров это не характерно, хотя при сползании манжеты может наблюдаться изменение показателей. Это обусловлено изменением компрессии артерии.

Электронные тонометры, независимо от типа, могут показывать разные значение при аритмии. Исправить ситуацию можно лишь одним способом – заменив устройство на прибор, оснащенный индикатором аритмии. В этом случае устройство будет проводить серию измерений и выводить на экраны среднее значение. При аритмии небольшие расхождения, на 2-3 мм.рт.ст., не являются ошибкой и не должны вызывать опасений о неисправности устройства.

Примерно в половине случаев возникновения ошибки, причина достаточно банальна – это слабый заряд батареи. Такая проблема характерна только для устройств, которые питаются от пальчиковых батареек. В бюджетном сегменте часто мобильные автоматические тонометры не оснащаются индикатором заряда, а длительность эксплуатации батареек рассчитывается по количеству измерений.

Чтобы избежать сбоев из-за слабого заряда батарей, лучше купить тонометр, работающий от сети

Неправильное положение тела сильно влияет на результаты измерения. Традиционно давление меряют в сидячем положении. При этом рука, на которую установлена манжета, должна находиться строго на уровне сердца. Это правило одинаково для всех тонометров – и плечевых, и запястных. Электронный тонометр показывает разные результаты в разных положениях. Проведение измерения лежа приводит к погрешности, которая составляет около 10 мм.рт.ст. Если же руку поднять выше уровня сердца, давление окажется примерно на 5-7 мм.рт.ст. ниже. При этом чем выше поднята рука, тем ниже будут показатели.

Почему устройство скидывает показатели?

Если тонометры не показывают давление, а начинают сбрасывать показатели, причину следует искать в неисправности самого прибора или особенностях состояния здоровья пациента. В первом случае речь идет о серьезной поломке, при которой устройство подлежит замене, но не ремонту.

Сбрасывание результатов измерения может быть следствием аритмии. Это происходит из-за того, что устройство не может корректно произвести измерения из-за нарушений сердечного ритма. Если тонометр оснащен индикатором аритмии, в нем на программном уровне заложена необходимость проведения серии измерений и выведения на экран среднего значений артериального давления. В дешевых моделях такой индикатор отсутствует, поэтому устройство просто не может вывести результаты проведенных измерений. Это приведет к тому, что тонометр не сможет показать результат, будет постоянно сбрасывать полученные данные и снова запускать процесс нагнетания воздуха в манжету.

Ответ на вопрос о том, почему тонометр не показывает давление, а сбрасывает результаты, может скрываться в случайных движениях рукой, на которую установлена манжета. В этом случае давление манжеты на артерию будет распределяться неравномерно. Устройство не сможет зафиксировать точный результат измерений и просто сбросит их. Решить такую проблему достаточно просто – нужно лишь зафиксировать руку в одном положении и провести повторное измерение.

На мониторе прибора видны показатели индикатора аритмии и заряда батарей

Распространенные поломки устройств

Чтобы понять, почему тонометр показывает ошибку, следует для начала тщательно изучить инструкцию. Обычно коды ошибок приведены в таблице в инструкции по эксплуатации, что позволяет достаточно быстро определить причину неисправности устройства.

Распространенные поломки домашних устройств:

  • выход из строя компрессора;
  • нарушение питания;
  • сбой в алгоритме работы осциллометрического метода.

При нарушении работы компрессора тонометр не будет работать. При этом на экране может появляться определенная ошибка. Если код ошибки не выведен на экран, разобраться в такой поломке очень просто, так как при этом воздух не будет нагнетаться в манжету, а она не будет сдавливать артерию. Помимо поломки компрессора, такая проблема может быть связана с перегибом и разрывом шланга, который соединяет манжету с корпусом устройства.

Также нужно осмотреть манжету и проверить на целостность. Они, к сожалению, недолговечны, но, если манжета порвалась, заменить ее не составит труда.

Нарушение питания и выход из строя аккумулятора – это распространенная причина того, что тонометр скидывает результаты измерения давления. Если устройство работает от батареек, прежде чем нести его в ремонт, следует произвести их замену. В том случае, если при смене батареек проблема все же останется, причину необходимо искать непосредственно в контактах устройства, обеспечивающих поступление питания.

Автоматические тонометры могут работать от заряжаемого аккумулятора. Такие приборы обычно комплектуют специальным зарядным устройством. Если такой аккумулятор выходит из строя, обычно возникает не ошибка, а прибор просто перестает включаться. Для решения проблемы нужна диагностика. Проблема может заключаться как в выходе из строя аккумулятора, так и самого зарядного устройства.

Работа автоматического тонометр основана на осциллометрическом методе измерения. При нарушениях в работе этого алгоритма, возникают ошибки и погрешности при измерении. Об этом может свидетельствовать как расхождение в результатах измерений, так и постоянный сброс показателей и начала нового цикла нагнетания воздуха.

Важно понимать, что некоторые поломки могут привести к полному выходу из строя тонометра, при этом устройство не будет включаться и реагировать на какие-либо действия. Некоторые поломки достаточно успешно исправляют в сервисном центре, но устройство также может не подлежать ремонту. Разобраться в причинах нарушения работоспособности тонометра сложно, лучше отдать устройство для диагностики неполадок в специализированный сервисный центр. Кроме того, следует не забывать о гарантии. Если гарантийный срок еще не вышел, тонометр можно заменить, обратившись в сервисный центр.

Ошибки при эксплуатации тонометров

Задаваясь вопросом о том, что делать с разницей показателей при гипертонии и почему тонометр показывает разное давление, многие люди не обращают внимание на нарушение правил эксплуатации этого устройства.

Расхождение в показателях при измерении может быть вызвано:

  • слишком узкой или широкой манжетой;
  • неправильной установкой манжеты;
  • неверным положением тела при измерении давления;
  • слишком частыми измерениями.

Если с проблемами выбора и установки манжеты все достаточно просто, проблемы слишком частых измерений следует рассмотреть подробнее. Многие люди допускают ошибку, совершая серию измерений давления без перерыва в попытке получить наиболее точный результат.

Как проверить тонометр на точность?

Рекомендуется делать первичную проверку точности измерения в момент покупки. Для этого можно померить давление выбранным устройством, а затем повторить измерение через некоторое время с помощью механического тонометра. Именно механические модели, при работе с которыми используется фонендоскоп, считаются самыми точными. Это позволит выявить возможные расхождения и неточности.

Еще один метод, более надежный – это подключение к манжете сразу двух устройств для измерения давления. Оба прибора будут фиксировать показатель в один и тот же момент. Затем данные следует сравнить и сделать вывод о возможных погрешностях. Чтобы получить максимально точную информацию, следует использовать присмотренные к покупке тонометр и эталонное устройство, которое было откалибровано мастером.

Каждый тонометр можно настроить под себя. Эта процедура называется калибровкой и проводится только специалистом. В результате настройки покупатель получит гарантированно точный прибор, которые не будет искажать результаты. Минусов у такого подходи всего два. Первый – это высокая стоимость настройки, которая может превосходить цену самого тонометра. Второй минус – отсутствие специалистов. Откалибровать тонометр можно лишь в специализированных магазинах медицинской техники, при этом на настройку устройства потребуется много времени.

В России ежегодно происходит от 5 до 10 миллионов обращений в скорую медицинскую помощь по поводу повышения давления. Но российский врач-кардиохирург Ирина Чазова утверждает, что 67% гипертоников вообще не подозревают, что они больны!

Каким образом можно обезопасить себя и побороть болезнь? Один из многих вылечившихся пациентов — Олег Табаков, рассказал в своем интервью, как навсегда забыть о гипертонии.

Копирование материалов сайта разрешено только в случае указания активной индексируемой ссылки на сайт gipertoniya.guru.

Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.

1 место – потеря герметичности манжеты тонометра

Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.

Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.

Как разобрать автоматический тонометр на запястье AND UB -403

При включении этот измеритель артериального давления показывает ноль.

Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.

Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой или шилом.

С другой стороны корпуса снимаем такую же заглушку.

Вот как выглядят эти заглушки для крепления манжеты.

После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.

В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.

Пробуем собрать все в обратном порядке.

Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.

Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.

Как заклеить подушку тонометра


Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.

Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.

Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201 .

2 место – пропадают сегменты цифр на дисплее тонометра

Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.

Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в .

После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.

Ремонт и восстановление ЖК дисплея тонометра Sanitas

Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic


Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.

3 место – не работают кнопки тонометра

В автоматических и полуавтоматических тонометрах управление работой происходит с помощью . Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.

При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.

Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.

Ремонт тонометра OMRON M3 Expert

4 место – тонометр неправильно измеряет артериальное давление

Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.

Всем известно, что подавляющее большинство современных измерителей артериального давления работают по , который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.

Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.

Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст . Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.

Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.

С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.

5 место – неисправности электроники тонометра

Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.

После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.

Часто встречается неисправность в виде завышенного потребления от . Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы , чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.

Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.

Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь .


Рекомендуем также

Когда тонометр может показывать давление неверно? | Здоровая жизнь | Здоровье

Приборы для измерения артериального давления не всегда показывают точный результат. Это может быть связано с особенностью тонометра, неправильным использованием или неисправностью прибора.

Неоднократное измерение давления

Если проводить измерения несколько раз подряд, то тонометр покажет разное давление. Это связано с тем, что после первой проверки сдавленные прибором стенки сосудов не успели восстановиться, кровоток еще затруднен. В связи с этим проводить повторное измерение рекомендуется только через 3-5 минут.

«Целесообразно измерять давление на обеих руках. Сначала на одной, потом на другой. Тогда показатель будет более точный. Рекомендуется измерять давление три раза, и наибольший показатель считается истинным давлением», — говорит доктор медицинских наук, профессор РНИМУ им. Н.И. Пирогова, терапевт Александр Карабиненко.

Особенность тонометра

Тонометры для домашнего пользования бывают механическими, ртутными или электронными. «Случаев, когда тонометр покажет давление неверно, немало. Во-первых, это может быть неправильно наложенная манжета, недостаточно накачанного воздуха. Если это мембранно-стрелочный тонометр, то может быть сбой стрелки, если ртутный, то плохое заполнение резервуара для ртути. Электронные тонометры вообще показывают давление с погрешностью плюс-минус 15 пунктов ртутного столба», — говорит Карабиненко.

Несоблюдение инструкции

Неправильные показатели можно получить, если измерять давление, не соблюдая правила, которые перечислены в руководстве пользователя тонометра. Важно правильно надевать манжету, она должна располагаться на 1- 2 см выше локтя и плотно прилегать к коже. Если этого не сделать, то выдаст либо ошибку измерения, либо неверные результаты. Также она должна подходить по размеру, в противном случае если манжета будет мала, результат измерения давления будет завышенным, а при слишком большом размере — заниженным.

На показатели также повлияет положение, в котором человек меряет давление, и его состояние. Во время измерений лучше молчать и стараться не двигаться. Рука, на которой располагается манжета, должна лежать на подлокотнике. Если она висит вдоль тела или вы вынуждены держать ее на весу, показатель кровяного давления может стать выше на несколько пунктов.

«Правильно давление измерять лежа или сидя, но полностью расслабившись, не накладывая одну ногу на другую. Если человек сидит, скрестив ноги, то давление повышается на 10-15 миллиметров ртутного столба», — говорит Карабиненко.

Смотрите также:

Вот почему тонометр может неверно показывать давление

Если не соблюдать элементарных правил использования тонометра, можно получить совершенно разные результаты. Перед измерением нужно немного отдохнуть, не двигаться, не разговаривать.

Почему тонометр показывает разное давление? Об этом часто спрашивают пользователи, покупая новый электронный прибор. А ещё бывает, что он показывает разное артериальное давление (АД), если мерить его несколько раз подряд. Оказывается, причин этому не так мало.



Почему тонометр неверно показывает давление

Тонометры – это специальные медицинские приборы, которые измеряют артериальное или глазное давление. В последнем случае аппарат называют пневмотонометр. Такие приборы – незаменимый атрибут врачей. Впрочем, сегодня аппараты для измерения АД успешно используют в домашних условиях многие люди, особенно страдающие гипертонией и сердечными заболеваниями. Им тонометр даже рекомендован, ведь больные должны всегда держать своё давление под контролем, чтобы избежать осложнений, вызванных повышением АД.

Показания тонометра записывают в виде двух измерений, например, 120/80 мм рт. ст. Что означают эти цифры? Это разное давление, создаваемое в каждой из двух фаз работы сердца. Первое показание – самое высокое АД, нагнетаемое сердцем. В нашем примере это 120 – его называют систолическим. Второе показание – минимальное. Оно наблюдается в диастолу, когда сердце расслабляется, наполняется кровью, чтобы потом вытолкнуть ее. Такое “нижнее” давление обозначают как диастолическое.



Аппарат не показывает давление

Почему тонометр не показывает давление? К сожалению, так бывает и очень часто. Вероятнее всего, это причина неумения пользоваться прибором. Следует хорошо изучить инструкцию по эксплуатации или получить консультацию у врача.

Тонометры для домашнего пользования бывают разными (механическими или электронными), но все они предназначены для самостоятельной проверки АД.



Тонометр показывает разное давление

Существуют ситуации, когда тонометры показывают разное давление. Это может быть связано с особенностью самого аппарата, со временем суток, а ещё его показания сильно зависят от неправильного его использования или несоблюдения инструкции.

Например, любому человеку после прогулки на свежем воздухе давление тонометр покажет выше, чем через 5 или 10 минут отдыха. Это нормально, даже врачи предлагают пациенту посидеть спокойно перед тем, как мерить давление.

Если проводить измерения несколько раз подряд, тонометр может показать разное давление. Это связано с тем, что после первой проверки сдавленные прибором стенки сосудов не успели восстановиться, кровоток еще затруднен. В связи с этим проводить повторное измерение рекомендуется только через 3 – 5 минут. Надо учитывать, что некоторым людям, особенно в пожилом возрасте, для восстановления сосудов требуется 10 – 15 минут.

Очень часто люди спрашивают, почему бывает разница значений между показателями измерений электронного и механического тонометра. На первом они выше на 15 – 20 мм рт. ст. даже при параллельном измерении АД. Объясняется это просто: электронное устройство слишком чувствительно ко многим изменениям.

Автоматический тонометр реагирует на такие факторы:

  • сторонние помехи, даже движение воздуха;
  • напряжение мышц, незаметное движение руки или тела;
  • эмоциональное состояние.

Чувствительный датчик реагирует даже на движение воздуха. Надо вести себя спокойно, не разговаривать, держать спину ровно. Манжета тонометра, закрепленная на руке, должна находиться на уровне сердца. Если убрать все помехи, действовать по инструкции, результат будет правильным.

Если надо получить более точный результат, можно сделать замеры трижды обязательно с необходимым перерывом между ними. После этого важно вывести среднее арифметическое значение. Надо помнить: первый показатель и последний могут отличаться из-за привыкания артерии к компрессии или любого непроизвольного движения, поэтому тройные замеры дадут более точные данные.

Надо помнить, что понижение, а также повышение давления с выходом за пределы нормы – это сигнал тревоги. Необходимо выяснять причину, обратившись к кардиологу.

Очень часто тонометры могут вообще не выдавать или демонстрировать неверный результат, а также показывать разное давление по разным техническим причинам:

  • забыли вставить батарейки;
  • неправильно эксплуатируется прибор;
  • некачественные элементы питания, которые быстро выходят из строя.

Для того чтобы электронные тонометры хорошо работали, необходимо вовремя менять батарейки. Желательно использовать для измерителей артериального давления только алкалиновые (ALKALINE) элементы питания LR. Они более энергоёмкие и гарантируют длительный срок службы, а это от 200 до 400 циклов измерений. Здесь под словом цикл имеется в виду 2 – 3 раза в день. Батарейки LR независимо от производителя обеспечат работу тонометра на 4 – 6 месяцев.

При включении тонометра происходит тестирование дисплея, и если аппарат показал символ, который указывает на недостаточную мощность, это значит, что батарейки садятся – пора позаботиться о новых элементах питания.

Помимо ошибок, связанных с измерением АД аппаратом, и технических причин, разное давление может быть вполне физиологичным. Стоит помнить, что активные движения, перенесенные нагрузки, даже чихание и кашель повышают АД. Это естественная реакция, и она не требует приема лекарств. АД повышается кратковременно, и если повторить измерения чуть позднее, показатели существенно снизятся.



nashedavlenie.ru

Теперь новости Зеленодольска вы можете узнать в нашем Telegram-канале

Следите за самым важным и интересным в Telegram-канале Татмедиа

Правила и техника измерения артериального давления

Правила и техника измерения артериального давления. Тонометры для домашнего использования.

Следует помнить, что в настоящее время особенное внимание уделяется измерению артериального давления (АД) в домашних условиях. Доказано, что самоконтроль АД и ведение дневника гипертоника способствуют повышению мотивации пациента на лечение гипертонии, на 15-20% повышают эффективность лечения. При посещении лечащего врача, специалиста-консультанта необходимо приносить с собой дневниковые записи.

При измерении АД любым тонометром с целью повышения точности результатов необходимо соблюдать ряд условий.

  • измерение АД необходимо проводить в положении сидя.
  • Необходимо обеспечить  упор на спинку стула,  расслабить ноги
  • измерение проводят  после 5-минутного отдыха
  • рука, на которой проводится измерение, должна лежать на столе и находиться на уровне сердца.
  • измерение проводят на той руке, на которой давление выше
  • во время измерения АД не следует разговаривать,
  • за 1-1,5 часа нужно исключить прием пищи и курение.
  • необходимо иметь манжету необходимого размера, которую требуется накладывать на обнаженное плечо;
  • нижний край манжеты располагается на 1-2 см выше локтевого сгиба.
  • измерять АД рекомендуется дважды с перерывом в 3-5 минут

Измерение АД аускультативным методом (методом Короткова) с использованием фонендоскопа и выслушиванием тонов пульсации требует соблюдения еще дополнительных правил:

  • установить головку стетофонендоскопа в центре локтевой ямки
  • достаточно быстро накачать  воздух в манжету; при этом уровень накачивания должен быть  на 20-30 мм рт ст выше  «обычного» АД
  • после открытия крана воздух стравливать  следует со скорость 2-3 мм рт ст в секунду
  • зафиксировать появление первого тона Короткова, который указывает на систолическое АД
  • зафиксировать исчезновение тонов Короткова, что указывает на диастолическое АД

Каким тонометром рекомендовано измерять АД в домашних условиях?

Европейские рекомендации по лечению гипертонии  и Рекомендации Российского общества терапевтов «Профилактика хронических неинфекционных заболеваний» (2013 год) рекомендуют «…измерять АД пациентам автоматическим методом с использованием различных моделей тонометров». Во-первых, именно такие приборы обеспечивают высокую точность измерений.  Во-вторых, благодаря удобству и простоте процедуры измерения АД только автоматические тонометры способствуют высокой мотивации и приверженности пациента на постоянное измерение АД и ведение дневника гипертоника.

Так, в частности, измерение АД аускультативным методом (методом Короткова) с использованием фонендоскопа и выслушиванием тонов пульсации требует хорошего слуха, опыта и координации системы «руки-глаза-уши». Кроме того,  соблюдение требуемой для высокой точности результатов техники накачивания воздуха в манжету и его  стравливания делает процедуру сложной для человека, не имеющего для этого навыков. Несоблюдение этих правил приводит к погрешности результатов при использовании механических тонометров в 10-15 мм рт ст. Такая погрешность является существенной и может влиять на лечение  и прогноз болезни. Использование груши для самостоятельного нагнетания воздуха, несомненно, связано с мышечным напряжением руки, что также приводит к завышению значений АД. Поэтому использование полуавтоматических тонометров, имеющих осциллометрический датчик, но сохраняющих грушу для самостоятельного накачивания воздуха, является неоправданным.

Точность автоматических тонометров на протяжении последних десятилетий неоднократно оценивалась в соответствии с жесткими международными критериями стандартизации медицинских приборов. Это и послужило основанием для рекомендации использования автоматических тонометров в домашних условиях.

Тонометр OMRON – тонометр №1 для измерения АД в домашних условиях.

Тонометры OMRON обладают всеми необходимыми характеристиками, которые делают их приборами №1 для измерения АД в домашних условиях. Веерообразная манжета универсального размера в 22-42 см, повторяя естественный контур руки, равномерно распределяет воздух, делая измерение безболезненным и точным. Интеллектуальная система Intellisense  накачивает воздух сразу, подстраиваясь под пациента – на 20-30 мм выше систолического АД, делая измерение удобным, быстрым и точным.

Необходимо подчеркнуть, что многие модели автоматических тонометров OMRON имеют датчики положения манжеты, движения руки, а также индикаторы аритмии. При этом наиболее точно измерить АД при фибрилляции предсердий способен лишь тонометр OMRON модели M6, что является существенным отличием этой модели от других тонометров, в том числе и других производителей.

Компания OMRON, которая производит высокочувствиетельные датчики, используемые в  самом разнообразном оборудовании, на протяжении 40 лет производит тонометры, которые используются в медицине разных стран.  Указанные характеристики делают тонометры OMRON лидером продаж в России в последние несколько лет.

На основании проведенных исследований, проведенных  американскими и европейскими экспертами,  автоматическим тонометрам OMRON присвоен высокий класс точности (А) (Европейское общество гипертонии, 2013 год).

Запястные тонометры OMRON также рекомендованы к использованию. Эти приборы, в первую очередь, показаны лицам с большим объемом плеча, а также тем, кто часто берет тонометр в дорогу. В настоящее время не существует возрастных ограничений по использованию запястных тонометров. Важно! Для точного измерения АД необходимо максимально правильное положение датчика манжеты на уровне сердца пациента.

Важно знать!

При измерении АД любым тонометром последовательное измерение Ад с интервалом в 2-3 минут даст различные значения. Величина АД, как и все другие параметры организма,  не являются постоянными и находятся в пределах физиологических колебаний. Различия в показаниях тонометров не следует расценивать как проявления неточности или неисправности приборов.

Сайт tabletka.by предоставляет услуги на условиях, описанных в настоящем документе. Начиная пользоваться веб-сайтом, Вы подтверждаете, что ознакомились с условиями настоящего Пользовательского соглашения до начала пользования сайтом, и принимаете все условия данного Соглашения в полном объеме. Пожалуйста, не пользуйтесь веб-сайтом, если Вы не согласны с данными условиями.

Описание услуги

Сайт tabletka.by предоставляет услуги, позволяющие Пользователю производить поиск лекарственных средств, БАД и товаров аптечного ассортимента в данных, полученных от аптек в рамках соглашения между аптеками и сайтом tabletka.by. Для удобства пользования сайтом данные по лекарственным средствам, БАД, медицинской технике, средствам по уходу за полостью рта систематизируются и приводятся к единому написанию. Прочий ассортимент представлен в поиске в написании справочников аптек.

Ограничение ответственности

Услуги сайта tabletka.by предоставляются «как есть». Размещенная в результатах поиска информация не является публичной офертой. Администрация сайта tabletka.by не гарантирует точность, полноту и (или) актуальность отображаемых данных. Администрация сайта tabletka.by не несет ответственности за вред или ущерб, который Вы могли понести от доступа или невозможности доступа к сайту или от использования или невозможности использования данного сайта.

Принимая условия настоящего соглашения, Вы полностью понимаете и соглашаетесь с тем, что:

  • Информация на сайте носит справочный характер.
  • Администрация сайта tabletka.by не гарантирует отсутствия ошибок и расхождений относительно заявленного на сайте и фактического наличия товара и цен на товар в аптеке.
  • Пользователь обязуется уточнить интересующую его информацию телефонным звонком в аптеку или использовать предоставленную информацию на свой страх и риск.
  • Ни Администрация сайта tabletka.by, ни какая-либо другая сторона, вовлеченная в процесс предоставления информации, не несет ответственности за вред или ущерб, который Вы могли понести от того, что полностью положились на информацию, изложенную на этом веб-сайте.
  • Администрация сайта tabletka.by предпринимает и обязуется предпринимать в дальнейшем все усилия для минимизации расхождений и ошибок в предоставленной информации.
  • Администрация сайта tabletka.by не гарантирует отсутствия технических сбоев, в том числе в отношении работы программного обеспечения. Администрация сайта tabletka.by обязуется в максимально короткие сроки предпринять все усилия для устранения каких-либо сбоев и ошибок в случае их возникновения.

Пользователь предупрежден о том, что Администрация сайта tabletka.by не несет ответственности за посещение и использование им внешних ресурсов, ссылки на которые могут содержаться на сайте, не предоставляет одобрения их содержимого и не несет ответственности за их доступность.

Администрация сайта tabletka.by оставляет за собой право в исключительных случаях не отвечать на вопросы пользователей в рамках рубрики «Вопросы и ответы» без объяснения причин.

Администрация сайта tabletka.by оставляет за собой право приостановить действие сайта, частично или полностью изменить его содержание, внести изменения в Пользовательское соглашение. Подобные изменения осуществляются только на усмотрение Администрации без предварительного уведомления Пользователя.

Вы подтверждаете, что ознакомились с условиями настоящего Пользовательского соглашения, и принимаете все условия данного Соглашения в полном объеме.

Тонометрия: цель, процедура и результаты

Тонометрия — это быстрый и простой тест, который проверяет давление внутри ваших глаз. Результаты могут помочь вашему врачу определить, есть ли у вас риск развития глаукомы.

Глаукома — это заболевание, при котором глазной нерв (зрительный нерв) со временем постепенно повреждается, что приводит к потере зрения. Это заболевание часто связано с повышением глазного давления. Выявление этого повышенного глазного давления и попытки его снизить — единственный известный способ предотвратить слепоту из-за глаукомы.Раннее обследование может помочь защитить ваше зрение и замедлить потерю зрения.

Зачем мне нужен этот тест?

Ваши глаза наполнены различными жидкостями, которые поддерживают их здоровье. Постоянно производится новая жидкость, а старая жидкость сливается. Но если эта дренажная система забивается, жидкости накапливаются. Это вызывает повышение давления в глазах.

Иногда давление возникает из-за травмы глаза. Как только ваш глаз заживет, все может вернуться в норму. Но у некоторых людей дренажная система не работает должным образом.

Со временем высокое давление внутри глаза может повредить зрительный нерв, который передает изображения из ваших глаз в мозг. При отсутствии лечения это может вызвать глаукому.

Поскольку болезнь обычно протекает бессимптомно, рекомендуется регулярно обследовать глаза. Ваш глазной врач проверит ваше глазное давление, выполнив тонометрический тест. Они также могут отслеживать любые изменения давления с течением времени.

Любой может заболеть глаукомой, но ваши шансы выше, если вы:

  • Вы старше 40
  • У члена семьи есть глаукома
  • Африканец, латиноамериканец или выходец из Азии
  • Получили травму глаза
  • Вы дальновидны или близорукий
  • Вам сказали, что ваша роговица тонкая посередине
  • У вас диабет
  • У вас мигрень
  • У вас проблемы с кровообращением

Что происходит во время тонометрического теста?

Ваш врач может проверить ваше глазное давление двумя способами:

  • Тонометр. После закапывания в глаз специальных обезболивающих капель врач осторожно подносит это устройство в форме карандаша к внешней стороне глазного яблока. Показания показывают, насколько хорошо ваша роговица отодвигается.
  • «Дыхание воздуха». Ваш врач также может использовать инструмент, который подует вам в глаз небольшой поток воздуха, пока вы смотрите на свет. Это также измеряет давление внутри вашего глазного яблока.

Оба эти метода безболезненны и действуют всего несколько секунд. Если ваш врач проведет тест «вдохом воздуха», вы можете почувствовать небольшое давление на глаз.

Ваш врач сразу же поделится с вами результатами.

Что означают результаты?

Глазное давление у разных людей разное. Обычно он находится где-то между 12-22 мм рт. Ст. («Миллиметры ртутного столба»). У большинства людей с диагнозом глаукома глазное давление выше 20 мм рт.

Если у вас высокое глазное давление, но зрительный нерв выглядит нормально, у вас может быть так называемая «глазная гипертензия». У вас может не быть никаких симптомов, но со временем это может привести к глаукоме.

Некоторые люди с глазной гипертензией никогда не заболевают глаукомой. У других он развивается, даже если их глазное давление находится в пределах нормы. По этой причине тонометрия является лишь частью полного обследования зрения. Эти результаты, наряду с другими тестами на зрение, помогут вашему врачу лучше понять здоровье ваших глаз. Они также расскажут вам об истории вашего здоровья и любых симптомах, которые у вас есть.

Если тест показывает, что у вас высокое давление в глазах, ваш врач может внимательно следить за этим, приглашая вас регулярно проходить тесты.Или они могут решить снизить давление, выписав глазные капли, которые вы будете принимать каждый день. Они помогут защитить ваш зрительный нерв от повреждений в будущем и, в конечном итоге, могут спасти ваше зрение.

(PDF) Систематический обзор тонометрии и передачи инфекционных заболеваний

Статьи © Авторы | Составление журнала © J Clin Med Res и Elmer Press Inc ™ | www.jocmr.org

162

Тонометрия и передача заболеваний J Clin Med Res.2018; 10 (3): 159-165

Результаты

Диаграмма PRISMA, обобщающая управление статьями, — это

, показанное на рисунке 1. Для первоначального отбора 47 статей были извлечены и проанализированы на предмет релевантности. В ходе этого процесса 14

статей были исключены по следующим причинам: не первая публикация

эмпирических данных, отсутствие внимания к миссии инфекционных болезней транс-

для этого систематического обзора и

публикаций статья на языке, отличном от английского.Все отчеты

, прошедшие эту стадию проверки, затем были извлечены

и подвергнуты более подробной оценке релевантности. Повторный скрининг на релевантность привел к исключению 22 отчетов

по следующим причинам: это не первая публикация эмпирических данных

и не связана с передачей идентифицированных

инфекционных заболеваний.

В целом, 11 уникальных исследований были признаны актуальными для систематического обзора

.Чтобы избежать путаницы в тексте, таблицы

используются для описания результатов различных исследований. Из

11 соответствующих исследований семь были сосредоточены на передаче

ВИЧ, гепатита В, гепатита С и прионной болезни через слезы человека

(Таблица 1, [13, 16-21]). Остальные четыре статьи касаются

сравненных методов стерилизации тонометров против этих идентифицированных

инфекционных заболеваний (таблица 2, [8, 9, 22, 23]).

Статьи, собранные для таблицы 1, демонстрируют, что наконечники тоном-

могут способствовать передаче прионных заболеваний,

ВИЧ, гепатита В и гепатита С через человеческие слезы. Исследование

демонстрирует эту трансмиссивность на моделях

in vitro. Собранные данные демонстрируют передачу

и

белкового материала с помощью наконечников тонометра [13].

ВИЧ также может распространяться через капельки слезы

во время тонометрии с вдыханием воздуха, поскольку тонометрия с вдыханием способствует разбросу глазных капель

у всех людей [16].Несколько исследований

продемонстрировали, что гепатит В передается через слезы человека

, особенно при установке контактных линз и при использовании контактной тонометрии

[17]. Наконец, гепатит С был дополнительно идентифицирован как передающийся через слезы человека, так как гепатит

tis C РНК был обнаружен в слезах хронически инфицированных

человек [18]. Хотя эти исследования демонстрируют

трансмиссивности прионного заболевания, ВИЧ, гепатита В и гепатита С

на моделях in vitro, отсутствуют доказательства того, что

идентифицирует вероятность передачи на моделях in vivo.

В Таблице 2 обобщены имеющиеся исследования, касающиеся стерилизации по

нометрии против прионных заболеваний, ВИЧ, гепатита В,

и гепатита С. Несколько методов стерилизации были определены как

как эффективные для каждого инфекционного заболевания. В одном из собранных поисковых исследований повторно

оценивалась адекватность методов стерилизации

против варианта болезни Крейтцфельда-Якоба (болезнь прионов

,

). Методика стерилизации, признанная наиболее эффективной против варианта болезни Крейтцфельда-Якоба, включала протирание

или мытье головки тонометра [8].Эта стратегия уменьшила количество ячеек Крейтцфельдта-Якоба на

, значительно оставаясь на тонометре

, но ни один метод не устранял все ячейки

[8]. Метод стерилизации, признанный эффективным против

ВИЧ, заключался в использовании лечения перекисью водорода или изопропиловым спиртом

[9]. Кроме того, пропитывание изопропиловым спиртом

в холодной воде удалило наибольшее количество вируса гепатита

C из тонометра [22].Наконец, пропитывание 500 ppm хлора

или промывка водой с мылом эффективно удалили всю обнаруживаемую ДНК гепатита В

с наконечника тонометра [23].

Обсуждение

Интуитивно самый эффективный способ стерилизации тонометров

против любого потенциального патогена, даже в пробирке, обращается к нашему

чувству ведения хорошей медицины. Этой парадигме соответствуют

клинические результаты, затраты и клиническая эффективность.Результаты

исследований, собранных для этого систематического обзора, демонстрируют

, что ВИЧ, гепатит В, гепатит С и прионная болезнь потенциально могут передаваться через

тонометров, особенно

через модели in vitro. Однако эти результаты также демонстрируют вариативность стратегии

в определении наиболее эффективного метода стерилизации тонометра

против этих инфекционных заболеваний в

vitro.В настоящее время отсутствуют исследования, касающиеся передачи

ВИЧ, прионной болезни, гепатита В и

гепатита С на моделях in vivo. Кроме того,

трудно установить клиническую частоту передачи ВИЧ, гепатита В, гепатита С,

и передачи прионных заболеваний при использовании тонометра, поскольку

большинство исследований, включенных в этот обзор, проанализировано в

vitro рост за их результат. Интересно, что уровень заражения

от использования тонометра для всех этих субъектов во всем мире

может фактически быть нулевым, несмотря на различные методы стерилизации.

Кроме того, из-за различий в отношении наиболее эффективных методов стерилизации трудно определить, какой метод стерилизации

является наиболее эффективным или достаточно эффективным

против этих инфекционных заболеваний.

Ежедневно во всем мире проводятся миллионы тонометрических тестов.

Следовательно, важно, чтобы клиницисты, администраторы больниц и политики были проинформированы о наиболее эффективных методах дезинфекции

этих вирусов.Ограничение этого систематического обзора

состоит в том, что имелись ограниченные данные

о передаче ВИЧ, гепатита В, гепатита С и

прионных заболеваний через использование тонометров. Однако данные

продемонстрировали, что использование тонометров способствовало передаче этих инфекционных заболеваний in vitro.

Таким образом, одна рекомендация, синтезированная из дополнения

данного систематического обзора, — это расширенные исследования, касающиеся методов стерилизации тонометров

, для более адекватного информирования руководств по контролю за инфекционными заболеваниями

.

Литература, собранная для этого систематического обзора, также повторно

получила низкие баллы качества во время оценки качества исследования.

Следовательно, должны быть завершены последующие качественные исследования.

. Качество доказательств в научных исследованиях часто составляет

, что связано с силой рекомендаций, синтезированных из

доказательств. Таким образом, будущие исследования, касающиеся методов стерилизации до

нм, должны отдавать приоритет завершению высококачественных исследований

для информирования клиницистов, администраторов больниц

и политиков.В будущем высококачественное исследование

как по трансмиссивности этих инфекционных заболеваний, так и по различным методам стерилизации

будет полезно для помощи

в информировании будущей политики в отношении инфекционного контроля.

Благодарности

Авторы хотели бы поблагодарить Брэда Дишана, Medical

Повторяемость измерений внутриглазного давления с помощью тонометров Icare PRO rebound, Tono-Pen AVIA и Goldmann в положении сидя и лежа | BMC Ophthalmology

  • 1.

    Гольдманн Х., Шмидт Т .: Аппланационная тонометрия. Ophthalmologica. 1957, 134 (4): 221-242. 10.1159 / 000303213.

    CAS Статья PubMed Google ученый

  • 2.

    Punjabi OS, Ho HK, Kniestedt C, Bostrom AG, Stamper RL, Lin SC: сравнение внутриглазного давления и амплитуды глазного импульса при различных типах глаукомы с использованием динамической контурной тонометрии. Curr Eye Res. 2006, 31 (10): 851-862. 10.1080 / 02713680600899887.

    Артикул PubMed Google ученый

  • 3.

    Кауфманн С., Бахманн Л.М., Тиль М.А.: Сравнение динамической контурной тонометрии с аппланационной тонометрией Гольдмана. Инвестируйте Ophthalmol Vis Sci. 2004, 45 (9): 3118-3121. 10.1167 / iovs.04-0018.

    Артикул PubMed Google ученый

  • 4.

    Медейрос Ф.А., Сэмпл П.А., Вайнреб Р.Н.: Сравнение динамической контурной тонометрии и аппланационной тонометрии Гольдмана у афроамериканцев. Офтальмология. 2007, 114 (4): 658-665. 10.1016 / j.ophtha.2006.06.065.

    Артикул PubMed Google ученый

  • 5.

    Хуанг Я., Тхам К.С., Чжан М.: Центральная толщина роговицы и аппланационная тонометрия. J Cataract Refract Surg. 2008, 34 (3): 347-

    Статья PubMed Google ученый

  • 6.

    Holladay JT, Allison ME, Prager TC: аппланационная тонометрия Гольдмана у пациентов с регулярным астигматизмом роговицы. Am J Ophthalmol.1983, 96 (1): 90-93.

    CAS Статья PubMed Google ученый

  • 7.

    Pepose JS, Feigenbaum SK, Qazi MA, Sanderson JP, Roberts CJ: Изменения биомеханики роговицы и внутриглазного давления после LASIK с использованием статической, динамической и бесконтактной тонометрии. Am J Ophthalmol. 2007, 143 (1): 39-47. 10.1016 / j.ajo.2006.09.036.

    Артикул PubMed Google ученый

  • 8.

    Броман А.Т., Конгдон Н.Г., Бандин-Рош К., Куигли Х.А.: Влияние структуры роговицы, отзывчивости роговицы и других параметров глаза на тонометрическое измерение внутриглазного давления. J Glaucoma. 2007, 16 (7): 581-588. 10.1097 / IJG.0b013e3180640f40.

    Артикул PubMed Google ученый

  • 9.

    Iester M, Mermoud A, Achache F, Roy S: New Tonopen XL: сравнение с тонометром Goldmann. Глаз (Лонд). 2001, 15 (Pt 1): 52-58.

    CAS Статья Google ученый

  • 10.

    Бхартия С., Бали С.Дж., Шарма Р., Чатурведи Н., Дада Т.: Сравнительная оценка TonoPen AVIA, аппланационной тонометрии Гольдмана и бесконтактной тонометрии. Int Ophthalmol. 2011, 31 (4): 297-302. 10.1007 / s10792-011-9458-4.

    Артикул PubMed Google ученый

  • 11.

    Mackay RS, Marg E: быстрые, автоматические, электронные тонометры, основанные на точной теории.Acta Ophthalmol (Копен). 1959, 37: 495-507.

    CAS Статья Google ученый

  • 12.

    Mackay RS, Marg E, Oechsli R: Автоматический тонометр с точной теорией: различные биологические приложения. Наука. 1960, 131: 1668-1669. 10.1126 / science.131.3414.1668.

    CAS Статья PubMed Google ученый

  • 13.

    Dekking HM, Coster HD: динамическая тонометрия.Ophthalmologica. 1967, 154 (1): 59-74. 10.1159 / 000305149.

    CAS Статья PubMed Google ученый

  • 14.

    Контиола А. Новый электромеханический метод измерения внутриглазного давления. Док офтальмол. 1996, 93 (3): 265-276.

    Артикул PubMed Google ученый

  • 15.

    Контиола А.И.: Новый индукционный метод воздействия для измерения внутриглазного давления.Acta Ophthalmol Scand. 2000, 78 (2): 142-145. 10.1034 / j.1600-0420.2000.078002142.x.

    CAS Статья PubMed Google ученый

  • 16.

    Контиола А., Пуска П. Измерение внутриглазного давления с помощью тонометров pulsair 3000 и отскока у пожилых пациентов без анестезии. Graefes Arch Clin Exp Ophthalmol. 2004, 242 (1): 3-7. 10.1007 / s00417-003-0671-3.

    Артикул PubMed Google ученый

  • 17.

    Rabe-Hesketh S, Skrondal A: Оценка с использованием xtmixed. Многоуровневое и продольное моделирование с использованием STATA. Отредактировано: Rabe-Hesketh S, Skrondal A. 2008, College Station, TX: STATA Press, 433-436. 2

    Google ученый

  • 18.

    Бланд Дж. М., Альтман Д. Г.: Согласованность измерений в сравнительных исследованиях методов. Stat Methods Med Res. 1999, 8 (2): 135-160. 10.1191 / 096228099673819272.

    CAS Статья PubMed Google ученый

  • 19.

    Бланд Дж. М., Альтман Д. Г.: Статистические методы оценки соответствия между двумя методами клинического измерения. Ланцет. 1986, 1 (8476): 307-310.

    CAS Статья PubMed Google ученый

  • 20.

    Бьюкенен Р.А., Уильямс Т.Д.: Внутриглазное давление, глазное пульсовое давление и положение тела. Am J Optom Physiol Opt. 1985, 62 (1): 59-62. 10.1097 / 00006324-198501000-00008.

    CAS Статья PubMed Google ученый

  • 21.

    Хорхе Дж., Рамоа-Маркес Р., Лоренко А., Сильва С., Насименто С., Кейрос А., Гонсалес-Мейхоме Дж. М.: Вариации ВГД в положениях сидя и лежа. J Glaucoma. 2010, 19 (9): 609-612. 10.1097 / IJG.0b013e3181ca7ca5.

    Артикул PubMed Google ученый

  • 22.

    Прата Т.С., Де-Мораес К.Г., Канадани Ф.Н., Ритч Р., Параньос А: Изменения внутриглазного давления, вызванные позой: соображения относительно положения тела у пациентов с глаукомой.Surv Ophthalmol. 2010, 55 (5): 445-453. 10.1016 / j.survophthal.2009.12.002.

    Артикул PubMed Google ученый

  • 23.

    Чуй В.С., Лам А., Чен Д., Чиу Р.: Влияние свойств роговицы на тонометрию отскока. Офтальмология. 2008, 115 (1): 80-84. 10.1016 / j.ophtha.2007.03.061.

    Артикул PubMed Google ученый

  • 24.

    Илиев М.Э., Гольдблюм Д., Кацулис К., Амштуц С., Фру Б. Сравнение рикошетной тонометрии с аппланационной тонометрией Гольдмана и корреляция с центральной толщиной роговицы.Br J Ophthalmol. 2006, 90 (7): 833-835. 10.1136 / bjo.2005.089870.

    CAS Статья PubMed PubMed Central Google ученый

  • 25.

    Мартинес-де-ла-Каса Дж. М., Гарсия-Фейхоо Дж., Кастильо А., Гарсия-Санчес Дж.: Воспроизводимость и клиническая оценка тонометрии отскока. Инвестируйте Ophthalmol Vis Sci. 2005, 46 (12): 4578-4580. 10.1167 / iovs.05-0586.

    Артикул PubMed Google ученый

  • 26.

    Ismail AR, Lamont M, Perera S, Khan-Lim D, Mehta R, Macleod JD, Anderson DF: Сравнение измерения ВГД с использованием GAT и DCT у пациентов с проникающей кератопластикой. Br J Ophthalmol. 2007, 91 (7): 980-981. 10.1136 / bjo.2006.099564.

    CAS Статья PubMed PubMed Central Google ученый

  • 27.

    Moreno-Montanes J, Olmo N, Zarranz-Ventura J, Heras-Mulero H: динамическая контурная тонометрия в глазах после проникающей кератопластики.Роговица. 2009, 28 (7): 836-837.

    Артикул PubMed Google ученый

  • 28.

    Рутман Д.С., Инслер М.С., Томпсон Х.В., Парельман Дж., Польша Д., Унтерман С.Р .: Точность и точность измерения внутриглазного давления с помощью тоно-пера после кератопластики и эпикератофакии, а также в рубцах роговицы. Arch Ophthalmol. 1988, 106 (12): 1697-1700. 10.1001 / archopht.1988.01060140869030.

    CAS Статья PubMed Google ученый

  • 29.

    Ceruti P, Morbio R, Marraffa M, Marchini G: Сравнение динамической контурной тонометрии и аппланационной тонометрии по Гольдману при глубоких ламеллярных и проникающих кератопластиках. Am J Ophthalmol. 2008, 145 (2): 215-221. 10.1016 / j.ajo.2007.10.003.

    Артикул PubMed Google ученый

  • 30.

    Kniestedt C, Lin S, Choe J, Bostrom A, Nee M, Stamper RL: Клиническое сравнение контурной и аппланационной тонометрии и их связь с пахиметрией.Arch Ophthalmol. 2005, 123 (11): 1532-1537. 10.1001 / archopht.123.11.1532.

    Артикул PubMed Google ученый

  • 31.

    Kniestedt C, Nee M, Stamper RL: Точность динамической контурной тонометрии по сравнению с аппланационной тонометрией в глазах трупа человека с различными состояниями гидратации. Graefes Arch Clin Exp Ophthalmol. 2005, 243 (4): 359-366. 10.1007 / s00417-004-1024-6.

    Артикул PubMed Google ученый

  • 32.

    Frenkel RE, Hong YJ, Shin DH: Сравнение Tono-Pen с аппланационным тонометром Goldmann. Arch Ophthalmol. 1988, 106 (6): 750-753. 10.1001 / archopht.1988.01060130820030.

    CAS Статья PubMed Google ученый

  • 33.

    Kao SF, Lichter PR, Bergstrom TJ, Rowe S, Musch DC: Клиническое сравнение ручки Oculab Tono-Pen с аппланационным тонометром Goldmann. Офтальмология. 1987, 94 (12): 1541-1544.

    CAS Статья PubMed Google ученый

  • 34.

    Tonnu PA, Ho T, Sharma K, White E, Bunce C, Garway-Heath D: Сравнение четырех методов тонометрии: согласованность методов и вариативность между наблюдателями. Br J Ophthalmol. 2005, 89 (7): 847-850. 10.1136 / bjo.2004.056614.

    Артикул PubMed PubMed Central Google ученый

  • Тонометр Icare HOME | Лечение глаукомы Лонг-Бич

    Глазные врачи Лонг-Бич рады предложить новое достижение в лечении глаукомы.Тонометр Icare® HOME создан по образцу клинических тонометров в кабинетах врачей.

    Он использует хорошо зарекомендовавший себя механизм, называемый тонометрией отскока, для измерения ВГД. Icare® HOME — одно из первых устройств, которое позволяет пациентам контролировать внутриглазное давление (ВГД) в домашних условиях без применения анестезирующих глазных капель. Он получил одобрение FDA в 2017 году.

    Устройство подходит для домашнего использования или даже путешествий. Он компактен, имеет легкое кольцо, помогающее установить датчик, и имеет регулируемые упоры для лба и щек.

    Как работает Icare® HOME?

    Пациенты настраивают тонометр Icare® в соответствии с измерениями, установленными их врачом во время тренировки. Устройство собирает ВГД, дату, время, глаз (левый или правый) и оценку качества.

    Устройство знает, измеряете ли вы левый или правый глаз. Вы увидите дисплей, который светится красным и зеленым светом. Это позволит вам узнать, находитесь ли вы на правильном расстоянии от инструмента и когда устройство находится под правильным углом.

    Вы не увидите измерения ВГД.Устройство необходимо подключить к компьютеру. Затем данные передаются вашим глазным врачам офтальмологического учреждения Лонг-Бич с помощью специального программного обеспечения Icare® CLINIC.

    Будущие версии, вероятно, будут предлагать беспроводную передачу в облачное хранилище, что позволит офтальмологу загрузить его.

    Посмотрите обучающее видео по Icare

    ® HOME

    Как Icare® HOME выполняет измерения?

    Одноразовый зонд вставляется в тонометр Icare ® HOME каждый раз, когда вы его используете.Во время измерения зонд осторожно контактирует с глазом.

    Полное измерение — это серия из шести очень быстрых измерений. Зонд перемещается к роговице и обратно во время каждого из шести измерений. Затем тонометр рассчитывает окончательное глазное давление и сохраняет его в памяти.

    Каковы преимущества выполнения домашней тонометрии?

    Значительные колебания внутриглазного давления могут вызвать прогрессирование открытоугольной глаукомы. Исследования показали, что ВГД значительно меняется со временем.

    Может даже меняться в течение дня или вечера. Большинство пациентов с глаукомой обращаются к окулисту только два-четыре раза в год.

    У них может наблюдаться высокое ВГД, которое не обнаруживается при посещении офиса. Пациенты могут использовать устройство в разное время дня и ночи, чтобы можно было обнаружить колебания давления.

    Некоторым пациентам с глаукомой трудно попасть на прием из-за проблем с транспортом или работы. Icare® HOME позволяет вашему врачу контролировать ваше ВГД и, возможно, изменить рецепт, даже если вы пропустите встречу.

    Ваши глазные врачи, специализирующиеся на глаукоме Лонг-Бич, могут использовать его для тщательного наблюдения после хирургических вмешательств. Не используйте Icare® HOME вместо регулярных осмотров глаз или проверок давления, проводимых вашим глазным врачом.

    Может ли кто-нибудь использовать Icare® HOME?

    Нет. Вы должны пройти обучение и пройти сертификацию по использованию устройства в кабинете врача. После того, как вы продемонстрируете, что можете правильно использовать устройство Icare®, ваш лечащий врач назначит его.

    Существуют определенные клинические состояния, при которых использование Icare® HOME небезопасно, в том числе:

    • Активная инфекция глаз
    • Недавняя травма глаза
    • Выведение из строя артрита или трудности с обращением с тонометром
    • Серьезные трудности при открытии глаз
    • Непроизвольное, быстрое и повторяющееся движение глаз.

    Есть ли риски при использовании тонометра Icare HOME ®?

    Ваш врач в офтальмологической клинике Лонг-Бич оценит, подходите ли вы для Icare® HOME. Вы можете не соответствовать критериям, если у вас есть какие-либо из следующих проблем:

    • Плохое некорректированное зрение вблизи
    • Только один рабочий глаз
    • Плохая фиксация зрения
    • Плохой слух без слухового аппарата
    • Используйте контактные линзы
    • Сухой глаз
    • Кератоконус
    • Недавно перенесла операцию по удалению катаракты

    Вы пациент с глаукомой и задаетесь вопросом, подходит ли вам тонометр Icare® HOME? Запишитесь на прием к глазным врачам Лонг-Бич в Лонг-Бич, штат Калифорния, чтобы узнать больше!

    Автоматический тонометр Reichert® 7

    Характеристики:
    • Выравнивание полностью автоматизировано, нет необходимости в джойстиках
    • Нет необходимости в упоре для подбородка или возвышении — пациенты просто опираются на упор для лба
    (Доступна дополнительная моторизованная подставка для подбородка, номер по каталогу 16049)
    • Простой в использовании интерфейс пользователя с сенсорным экраном
    • Одно касание, режим одного или нескольких измерений
    • Четко отображает все данные измерений
    • Возможность подключения EMR через порт USB
    • Внутренний принтер упрощает ведение записей.

    Режим множественных измерений:
    Reichert 7 имеет совершенно новый режим множественных измерений одним касанием, который позволяет выполнять 3 или 4 измерения одним нажатием.Эта новая функция экономит время, повышает точность и обеспечивает максимальный уровень комфорта для ваших пациентов.

    Пользовательский интерфейс:
    Интерфейс сенсорного экрана отличается простой в использовании операционной системой на основе пиктограмм, позволяющей даже неопытным пользователям выполнять измерения за секунды. Полноцветный дисплей направляет оператора через процесс измерения, показывая все, от выравнивания глаза до отображения показаний. Меню настройки и параметры прибора также легко доступны и просты в навигации.

    Мягкая затяжка и бесшумная работа:
    Reichert 7 разработан, чтобы сделать весь процесс измерения комфортным и не пугающим для пациентов. Инструмент отличается самой бесшумной работой и самой мягкой струей воздуха из всех доступных NCT.

    Сдвигающийся подголовник влево / вправо:
    Сдвижной подголовник позволяет легко позиционировать пациента, обеспечивая быстрые и удобные измерения. Оператор просто сдвигает подголовник влево или вправо, а пациент кладет голову на удобную подушку подголовника.Reichert 7 автоматически определяет, на каком глазу проводится измерение.

    Яркая светодиодная матрица для быстрой фиксации:
    Ружья Reichert 7 содержит набор ярких светодиодов. Они предоставляют пациенту очевидную визуальную подсказку для быстрой фиксации и выравнивания, тем самым сокращая время исследования.

    Точность, простота, скорость:
    Работа Reichert 7 выполняется чрезвычайно быстро. Пациенты просто прислоняются к упору для лба, в то время как оператор касается значка на экране, чтобы активировать полностью автоматизированный процесс выравнивания и измерения ВГД.Измерение выполняется быстро и просто, в отличие от других NCT, без ущерба для точности.

    Лучший тонометр для домашнего использования для мониторинга глаукомы

    Последнее обновление 15 июля 2021 г.

    Это мелочи жизни, которые имеют большое значение. Наши глаза могут быть маленькими органами, но они играют важную роль, и без них мир не был бы прежним. Вот почему забота о глазах очень важна для всех нас.

    К сожалению, у некоторых людей развивается глазное заболевание, называемое глаукомой.Это не выявляет каких-либо ранних симптомов, что делает его опасным. Многие люди живут с этим заболеванием, даже не подозревая об этом. К счастью, теперь вы можете контролировать состояние своих глаз с помощью домашнего тонометра.

    Глаукома может повредить зрительные нервы, которые передают сигналы от ваших глаз к мозгу. Он может быстро прогрессировать, не проявляя никаких симптомов до более поздней стадии. У некоторых людей это вызывает потерю зрения, которую нельзя исправить. Расстройство связано с повышением внутриглазного давления (ВГД).

    Статистика показывает, что более 2 миллионов населения Америки страдает глаукомой. Такое большое количество побудило врачей изобрести устройство, с помощью которого люди могли бы контролировать свое глазное давление, не выходя из дома. Лучший тонометр для домашнего использования может помочь вам лучше контролировать состояние и сократить количество посещений больницы.

    Домашняя тонометрия — логичный шаг в лечении глаукомы. Это позволяет легко установить любые изменения в глазном давлении, чтобы предотвратить прогрессирование заболевания.Это также позволяет вам соблюдать некоторые предписанные методы лечения и позволяет вашему врачу эффективно лечить ваше состояние.

    Послеоперационные пациенты должны попробовать использовать тонометр в домашних условиях, чтобы контролировать свое состояние.

    Эти устройства могут помочь вам понять, как колеблется ваше индивидуальное давление, чтобы вы были уверены в эффективности вашего лечения. Вам не нужно регулярно платить за прием к врачу; Таким образом, они экономят ваши расходы и повышают удобство.Благодаря передовым технологиям вы можете регулярно контролировать свое глазное давление дома.

    Почему нужно следить за своим глазным давлением?

    Тонометр для домашнего использования незаменим для пациентов с глаукомой, потому что необходимо контролировать глазное давление. ВГД продолжает колебаться, и это может произойти в тот же день. Часто измерение глазного давления дает врачу четкую картину колебаний. Это позволяет врачу определить, насколько эффективен ваш план лечения, и знать, какие шаги нужно предпринять, чтобы улучшить ваше состояние.

    Лучший тонометр для домашнего использования может помочь вам определить действия, которые могут стимулировать скачок глазного давления. Сообщив эту информацию своему врачу, вы сможете получить лучшее лечение. Постоянный мониторинг имеет решающее значение при глаукоме. Это поможет вам собрать данные о глазном давлении, чтобы помочь вам и вашему врачу принять правильные решения.

    С помощью тонометра для домашнего использования вы можете узнать, следует ли вам принимать лекарства или делать операцию по поводу глаукомы. Это поможет вам понять триггеры, которые влияют на ваше глазное давление, например стресс, чтобы вы могли внести изменения в здоровый образ жизни.

    Давайте посмотрим на лучший тонометр для домашнего использования, который вам следует рассмотреть.

    1. «Интеллектуальный» тонометр Icare ic100 (1 950 долларов США)

    Вы устали использовать глазные капли для лечения кожных заболеваний? Переход на icare ic100 устраняет необходимость в таких методах. Для его использования не требуются какие-либо специальные навыки или калибровка.

    Этот тонометр для домашнего использования поставляется с четкими инструкциями, так как кнопки предназначены для чтения.Вы включаете свое устройство, нажимая кнопку измерения или выбора.

    Чтобы использовать его, вы должны быть расслаблены, чтобы ваши глаза могли оставаться устойчивыми, когда вы фокусируетесь прямо и смотрите в точную точку. Он снимает измерения примерно в 5 мм от средней части роговицы.

    Было бы полезно, если бы вы поместили его горизонтально близко к центру роговицы.

    Описание продукта
    Автоматическая последовательность измерений

    Имеет как автоматический, так и ручной режим измерения.Автоматический режим имеет шесть последовательных звуков. Вам нужно всего лишь один раз нажать на кнопку, чтобы активировать ее. Ручной режим содержит шесть измерений и взрывов, которые можно активировать легким нажатием кнопки.

    При этом раздается звуковой сигнал, и результаты отображаются на обычном дисплее. Зеленый кружок на дисплее означает, что все в порядке, а желтый кружок — приемлемое отклонение. Последовательность измерений может включать все шесть измерений одним касанием.

    Легко ориентироваться.

    Ваш тонометр имеет удобный интерфейс навигации. В тонометре используется аналогичная технология отскока, используемая TA01i. Он содержит эргономические функции, отсутствующие в предыдущих версиях, для улучшения пользовательского интерфейса, чтобы вы могли каждый раз получать согласованные измерения ВГД.

    Технология отскока позволяет легкому датчику соприкасаться с роговицей. Вы можете получить измерения благодаря системе индукционных катушек, используемой в этой технологии.Программное обеспечение и усовершенствованный алгоритм анализируют время контакта и замедление зонда после его касания роговицы.

    Ассистент позиционирования

    Производители также оснастили его интеллектуальным помощником по позиционированию, который поможет вам правильно выровнять тонометр для получения точных данных. Зеленый и красный индикаторы служат ориентиром, помогая вам найти правильное положение при измерении давления в глазах.

    Основные характеристики
    • Вес: 230 г
    • Технология отскока
    • Интеллектуальное позиционирование

    2.Лучше всего для личного использования — домашний тонометр Icare (1000 долларов США)

    Не стесняйтесь контролировать свое глазное давление в любое время из любого места с помощью домашнего тонометра icare.

    Он поможет вам почувствовать себя комфортно и расслабиться, понимая прогресс вашего состояния. Когда вы покупаете этот тонометр, вам больше не требуется вдувание воздуха. Это простой процесс, который занимает несколько минут, чтобы настроить и измерить глазное давление.

    Описание продукта
    Шесть измерений

    Тонометр Icare Home позволяет измерять ВГД до шести раз в день.Для проведения этих измерений используется одноразовый зонд. Зонд перемещается к роговице во время измерения и обратно. Позже тонометр рассчитает ваше окончательное глазное давление и сохранит его в памяти. Таким образом, вы можете отслеживать эти данные до следующего визита к врачу.

    Также есть кнопка измерения, которая может дать вам одно измерение или серию из шести вместе взятых. Однако вы можете не получить немедленную обратную связь от тонометра.

    Запатентованный механизм отскока

    Это также работает по запатентованному принципу отскока.Он использует ИК-отражение для автоматической идентификации глаза.

    Опора

    Вы также можете выровнять щеку и обеспечить голове опору, необходимую для повышения комфорта при измерении. Система поддержки также помогает вам оставаться стабильным, так что ваш глаз может оставаться в одном положении для облегчения измерения. Таким образом, это позволяет достичь точности.

    Светодиодная система

    В тонометре также используется система светодиодов, чтобы сообщить вам обратную связь в случае возникновения ошибок.Регулировка светодиодов тонометра icare отличается от других версий, даже если в нем используются те же датчики, что и остальные.

    Принадлежности

    Вы также получаете сумку для переноски для большей портативности. Он качественный и просторный, что позволяет разместить дополнительные аксессуары. В вашей упаковке находятся десять датчиков, USB-кабель, батареи, наручный ремешок и USB-накопитель с программным обеспечением и руководствами для упрощения использования.

    Основные характеристики
    • Трубка для очистки основания
    • светодиоды — красный и зеленый свет
    • Легкий
    • Предлагает различные зонды

    3.Универсальный и точный тонометр Reichert tono-pen avia (1590,00 долларов США)

    Купите тонометр, который можно легко держать одной рукой и которым удобно пользоваться. Он отличается эргономичным дизайном, что делает его легким и портативным. Он предлагает показания ВГД, аналогичные тонометрии Гольдмана.

    Описание продукта
    Точные измерения

    Благодаря электронной технологии, используемой при создании этого тонометра для домашнего использования, вы быстро получаете точные измерения, не требуя длительного обучения.В нем используется аккумулятор с увеличенным сроком службы, который позволяет выполнять более 2000 измерений, а это означает, что вы можете выполнять множество измерений в течение одного дня.

    Продезинфицированные крышки наконечников

    Крышки наконечников ocufilm продезинфицированы, чтобы снизить риск перекрестного загрязнения. При использовании этого тонометра вам не нужно беспокоиться о попадании микробов в глаза. Это также устраняет необходимость в калибровке.

    Простота использования

    Из-за его конструкции сложно ошибиться при измерении глазного давления с помощью этого прибора.Для работы ему не нужна определенная должность; поэтому врач может использовать его для разных пациентов, в том числе в инвалидной коляске или лежащих на кровати. Измерения не чувствительны к центрированию роговицы.

    Он прост в использовании, так как вам нужно только активировать его, нажав кнопку. На больших ЖК-экранах измерения отображаются в кратчайшие сроки после использования. В вашем пакете также есть инструкция и DVD-диск, который поможет вам с ним работать.

    Интеллектуальный

    Производители используют технологию микротензодатчиков, которая позволяет им получать надежные и воспроизводимые результаты.Он также использует наконечник датчика и индикатор статистической достоверности для отображения десяти отдельных показаний.

    Усовершенствованная электроника делает его надежным тонометром, предназначенным для устранения ошибок. Также есть зоны захвата, которые делают его устойчивым в руках разных размеров. Это увеличивает комфорт при удерживании.

    Основные характеристики
    • Чемодан
    • Ocu-пленка
    • Батарейки и крышки наконечников
    • Зоны захвата

    4.Надежный и надежный тонометр Reichert tono-pen XL (1290 долларов США)

    Вам нужен тонометр, который можно носить в сумочке, когда собираетесь на работу? Приобретите тонографическую ручку Reichert XL. Он легкий и портативный, чтобы вы могли продолжать снимать показания ВГД из любого места.

    Tono-pen XL также удобен в использовании и не требует длительного обучения. Измерения ВГД точны и быстро отображаются на экране тонометра. Он также имеет эргономичный дизайн, который выделяет его среди других устройств.

    Описание продукта
    Передовые технологии

    В нем используется технология микротензодатчиков, повышающая точность измерения глазного давления. Он также оснащен наконечником датчика и использует передовое программное обеспечение.

    Это гарантирует, что вы снимаете показания только при аппланации. Механизм Scanlock сканирует электронные данные за секунды, чтобы дать вам быстрые, надежные и повторяемые результаты тонометрии.

    Удобный для пользователя

    Вы можете активировать тонометр, нажав кнопку после того, как вы установите его в нужное положение, а затем подождите, пока он отобразит результаты на ЖК-экране. Он мягкий и не требует определенной ориентации для работы. Это означает, что вы можете измерить глазное давление, даже лежа на кровати.

    В нем используются долговечные батареи Ocu-cell, способные выдержать более тысячи показаний.

    Клинически достоверно

    Клиницисты используют этот тонометр более двух десятилетий.Его доказанная надежность делает его заслуживающим доверия среди профессионалов, что дает пациентам с глаукомой уверенность в его использовании. Врачи считают, что это один из лучших тонометров для домашнего использования.

    Губчатая пленка продезинфицирована, а тонометр снабжен крышками для наконечников, что позволяет врачам безопасно использовать более чем одного пациента, не беспокоясь о перекрестном загрязнении.

    Основные характеристики
    • Вес: 2,1 унции, легкий и портативный
    • Точные и быстрые измерения ВГД
    • Работает под любым углом
    • Удобный дисплей.

    5. Бесконтактный тонометр — Keeler PSL One (2990 долларов США)

    Keeler PSL One изготовлен и спроектирован так, чтобы противостоять ежедневным травмам в этой сложной офтальмологической среде, а PSL отличается прочностью, легкостью и мощностью.

    Для работы тонометра Keeler не требуются расходные материалы. Он готов к использованию и снижает затраты, связанные с лечением глаукомы. Это интеллектуальное устройство, в котором используется оптическая технология, позволяющая мгновенно получить точные результаты.

    Описание продукта
    Нежный

    Ваш тонометр сконструирован таким образом, что он щадит при снятии показаний. Если у вас высокое глазное давление, затяжка быстро увеличится для следующего измерения. Он предлагает автоматическую работу, чтобы вы могли чувствовать себя максимально комфортно при снятии показаний. Врач может запрограммировать его как в ручном, так и в автоматическом режиме измерения.

    Настенное крепление

    В отличие от большинства тонометров для домашнего использования этот тонометр можно закрепить на стене; поэтому нет необходимости держать его во время измерения.Таким образом, он экономит место и позволяет использовать его откуда угодно. Его можно использовать за письменным столом, не занимая много места.

    Определение положения

    При измерении не нужно располагаться на опоре для подбородка. Он включает в себя определение положения, которое повышает комфорт при снятии показаний и контроле затяжки. Он также поставляется со встроенным принтером, что устраняет необходимость в стерильных расходных материалах.

    Основные характеристики
    • Точность: +/- 1 мм рт. Ст.
    • Диапазон измерений: 5-50 мм рт. Ст.
    • Система крепления: настенный или настольный
    • Рабочее расстояние: 20 мм

    6.Сбалансированный и удобный тонометр — Reichert PT-100

    Хороший тонометр для домашнего использования должен быть компактным и занимать минимум места. Именно это вы получаете, приобретая тонометры Reichert PT-100. Это бесконтактный тип, портативный и легкий. Вы можете легко использовать его в разных положениях благодаря портативной конструкции.

    Описание продукта

    Аккумуляторная батарея

    Не требует использования шнуров, что повышает удобство использования в разных местах.Хотя батареи в нем перезаряжаемые, они имеют долгий срок службы, так что вам не нужно заряжать их через короткое время.

    Автоматическое измерение

    Технология, используемая при создании этого бесконтактного тонометра, позволяет выполнять автоматические измерения. Таким образом, вы получите быстрые и точные результаты, не теряя времени. Операционная система упрощает использование, а ЖК-дисплей может отображать 3 значения IOP на ходу. Не стесняйтесь распечатать показания с помощью беспроводного принтера, чтобы вы могли доставить их своему врачу при следующем посещении.

    Переносимость

    Помимо легкой конструкции, в вашей упаковке также есть футляр для переноски, который увеличивает портативность. Он также обеспечивает мягкую затяжку, чтобы вам было удобно снимать показания.

    Основные характеристики

    • Беспроводной принтер
    • Зарядная база
    • Кейс для переноски
    • Портативный

    Вывод тонометра для домашнего использования

    Ваши красивые голубые глаза содержат различные жидкости, которые поддерживают их здоровье.Каждый день глаза производят новую жидкость, поскольку они выводят старую жидкость. Иногда дренажная система может быть неэффективной, вызывая повышение глазного давления.

    Повышение давления увеличивает риск развития глаукомы. Вот почему вы должны следить за ним во время регулярных проверок зрения, чтобы отслеживать любые изменения глазного давления.

    Сейчас мы уходим от тех времен, когда только профессионалы могли проводить тонометрию пациентов с глаукомой. Теперь пациенты могут иметь домашний тонометр для измерения внутриглазного давления без присутствия врача.

    Было бы лучше, если бы вы продолжали проверять свое глазное давление, потому что оно может быстро колебаться перед вашим следующим визитом к врачу.

    Хотя глаукома может поразить кого угодно, шансы на нее выше, если у вас диабет, вы старше 40 лет или страдаете диабетом. Врачи также говорят, что люди с высоким кровяным давлением и проблемами со зрением, такими как нечеткое зрение, также подвержены заболеванию.

    Однако вы можете предотвратить это, купив тонометр сегодня.Пусть рассмотренные нами обзоры помогут вам выбрать лучший из них. Не забудьте учитывать портативность и простоту использования при выборе лучшего тонометра для домашнего использования.

    Тест давления тонометра для глаукомы

    Master Eye Associates продолжает лидировать, предлагая самый точный в мире метод определения внутриглазного давления.

    Когда внутриглазное давление — единственное, что могут лечить глазные врачи, и единственное, что мы можем контролировать при глаукоме, не думаете ли вы, что измерение должно быть точным?

    Точное измерение внутриглазного давления (ВГД) имеет решающее значение для диагностики и лечения глаукомы.Широко признано, что современные методы измерения давления жидкости внутри глаза, внутриглазного давления (IOP ), очень часто неточны, непоследовательны и неповторимы — , за исключением Reichert 7CR, используемого Master Eye Associates . Текущие стандартные методы сильно зависят от мнения оператора, и эта субъективность является одним из источников неточных измерений давления. Помимо ошибки оператора и субъективного суждения, толщина роговицы и жесткость структуры роговицы дополняют список, который действительно делает измерение внутриглазного давления неточным.Роговица, которая толще среднего, показывает давление намного выше, чем если бы роговица была тоньше, и наоборот, роговица, которая тоньше среднего, измеряет гораздо более низкое давление, чем то, что на самом деле давление внутри глаза.

    «Корректирующие номограммы, которые корректируют ВГД аппланационной тонометрии Голдмана на основании исключительно центральной толщины роговицы CCT, не являются действительными и неприменимы для отдельных пациентов».

    — Стр. 18. Роберт Н. Вайнреб, Джеймс Д. Брандт, Дэвид Гаруэй-Хит и Фелипе Медейрос.Всемирная ассоциация глаукомы по внутриглазному давлению; Консенсус серии 4; 5 мая 2007 г.

    Единственный точный и точный прибор для измерения давления при глаукоме доступен в Master Eye Associates

    Модель Reichert 7CR от Reichert Technologies использует запатентованный процесс двунаправленной аппланации для характеристики биомеханических свойств роговицы и уменьшения их влияния на измерение ВГД. Эта новая передовая технология обеспечивает новое измерение, которое называется ВГД с компенсацией роговицы.На нее минимально влияют вязкоупругие свойства роговицы, ее толщина или хирургические процедуры, такие как LASIK или PRK. Следовательно, ВГД с компенсацией роговицы является лучшим индикатором глаукомы, чем другие методы тонометрии, в том числе тонометрия аппланации Гольдмана.

    Reichert 7CR более точен для всех пациентов, включая:
    • Пациенты с глаукомой низкого или нормального давления

    • Пациенты с первичной открытоугольной глаукомой

    • Пациенты после рефракционной хирургии после LASIK и Post-PRK

    • Пациенты с Фуксом ‘Дистрофия роговицы или отек роговицы

    • Пациенты с кератоконусом или эктазией роговицы

    • Пациенты с толстой, тонкой или иным образом биомеханически атипичной роговицей

    Гарантированные надежные измерения внутриглазного давления
    Reichert 7CR использует расширенную функцию оценки сигналов, которая помогает гарантировать точность и надежность результатов измерений.Оценка для каждого измерения отображается на экране. Результаты ниже определенного порога считаются ненадежными.

    Самый продвинутый тест внутриглазного давления доступен в Master Eye Associates.
    Reichert 7CR использует коллимированную воздушную струю для давления на переднюю часть роговицы и электрооптическую систему для наблюдения за процессом аппланации. Этот метод обеспечивает быстрое и безболезненное измерение, которое, прежде всего, является очень и очень точным. Кроме того, процесс является бесконтактным, поэтому не требуется анестезия и нет шансов заражения или распространения инфекции.

    Вместо субъективного прижатия зонда к поверхности роговицы для достижения аппланации (давления на роговицу), система обнаружения аппланации Reichert 7CR отслеживает изменение кривизны роговицы в реальном времени, записывая 400 выборок данных в течение 25-миллисекундного процесса измерения! Эта уникальная особенность гарантирует, что соответствующая аппланационная сила автоматически приложится к каждому измеряемому глазу.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
