Если посмотреть на переднюю или заднюю панель настольного компьютера, можно увидеть кнопки и разъемы на обеих сторонах. Кнопки передней панели используются пользователем для управления ПК. Например, компьютерный переключатель для включения питания и выключения находится на передней стороне, тогда как разъемы задней панели или порты подключены к различным устройствам ввода/вывода. Разъемы являются важными устройствами, обеспечивающими правильную работу установленного оборудования на компьютере.

Даже если все они вам хорошо знакомы, со временем технический прогресс порождает новые стандарты приема-передачи или питания, соответственно, требуются и новые адаптеры. Выясним, каково положение в этой сфере сегодня, а также посредством чего подключить ПК к телевизору, монитору, гаджетам или другому периферийному устройству. Какие бывают типы USB-разъемов?

VGA графический массив видео

Это один из старейших стандартных кабелей, созданный еще в 1980 годах, используется для подключения компьютера к монитору. В связи с переходом на цифровые технологии его использование практически сошло на нет.

Тем не менее, если посмотреть на любую видеокарту или устройство отображения, можно обнаружить порт VGA. VGA-соединения идентифицированы 15 штырьками, расположенными в 3 рядах по 5 в каждом. Каждая строка соответствует трем различным цветовым каналам, используемым на дисплее: красный, зеленый и синий.

DVI цифровой визуальный интерфейс

Типы разъемов DVI стали преемниками VGA, поскольку технология перешла от аналоговой к цифровой. Цифровые дисплеи, такие как LCD, оказались более качественными.

Разъемы DVI бывают трех видов:

• DVI-A – может передавать аналоговые сигналы, позволяя им быть обратно совместимыми с VGA, полезно для ЭЛТ-мониторов и ЖК-мониторов более низкого качества.
• DVI-D – может передавать новые цифровые сигналы.
• DVI-I – применяется как для аналогового, так и для цифрового сигнала. В некоторых случаях может потребоваться кабель VGA-DVI или DVI-VGA.

Мультимедийный интерфейс HDMI

В последнее десятилетие широковещательные передачи высокой четкости стали новым стандартом, что объясняет высокое качество изображения. В отличие от VGA и DVI, HDMI отправляет одновременно видео- и аудиосигналы. Эти сигналы исключительно цифровые, таким образом, типы разъемов HDMI совместимы только с более новыми передовыми устройствами.

Основное различие между HDMI и DVI, кроме разъемов, заключается в том, что формат HDMI предназначен для передачи как видео-, так и аудиосигналов, а также CEC, который является контроллером Consumer Electronics Control, DDC (Digital Data Channel) и Ethernet-соединения для передачи данных (с HDMI 1.4). HDMI основан на DVI, использует тот же современный протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (Transition Minimized Differential Signaling).

Для потребителя это означает, что любое устройство, использующее DVI-соединения, может быть подключено к разъемам HDMI через простой адаптер. Никаких специальных сложных манипуляций для этого делать не требуется.

Типы разъемов HDMI

Итак, какими бывают устройства? С выпуском спецификации HDMI 1.4 теперь есть четыре разных типа разъемов HDMI. У оригинального HDMI 1.0 их было всего два, другие были добавлены, чтобы удовлетворить отраслевые потребности новых технологий.

Виды разъемов:

• Тип HDMI A — стандарт. Это оригинальный разъем HDMI, выпущенный в версии 1.0, 19-контактный разъем с видео- и аудиосигналами. Конструктивная часть разъема составляет около 19 мм в ширину.
• Тип HDMI B — удлиненный контакт HDMI 1.0, предусмотрен удлиненный 29-контактный разъем, который ранее не использовался. Этот разъем немного шире, чем тип A, с экраном шириной 21,2 мм.
• HDMI Тип C — Mini. Разъем mini был разработан в версии 1.3 для HDMI, чтобы удовлетворить потребность в меньшем разъеме в переносном оборудовании. Мини-разъем имеет до 11,2 мм в ширину, около 60 % от разъема Type A.
• HDMI TYPE D — Micro. Новейшим видом семейства разъемов HDMI является «микро», который был выпущен в версии 1.4 для обеспечения возможности подключения видео высокой четкости для мобильных телефонов и других небольших электронных устройств. Он имеет ширину всего 6,4 мм (1/3 ширины оригинального разъема).

Универсальная последовательная шина USB

Типы USB-разъемов являются самыми распространенными среди соединений в современном мире. Почти все виды компьютерного периферийного устройства — клавиатура, мышь, гарнитура, флеш-накопители, беспроводные адаптеры могут быть подключены к компьютеру через USB-порт. Конструкция развивалась на протяжении многих лет, что объясняет наличие нескольких версий USB:

• USB 1.0 передает данные со скоростью до 12 Мбит.
• USB 2.0 может передавать данные со скоростью до 480 Мбит/с, совместим со старыми версиями.
• USB 3.0 может передавать данные со скоростью до 4,8 Гбит/с, совместим со всеми предыдущими версиями.

Мини и микро USB-разъемы чаще всего используют с меньшими портативными устройствами, такими как планшеты, телефоны и цифровые камеры.

Новый USB-C-разъем выпускают такие производители, как Apple, Google и Microsoft. Наряду с современными конструкциями разъемов и портов появился новый стандарт USB 3.1 SuperSpeed+. Кабели USB-C соответствуют европейским нормам и требуют универсального разъема для зарядки мобильных телефонов. Это говорит о том, что вскоре все мобильные устройства будут заряжать и подключать кабелями USB-C.

Усовершенствованный разъем типа AKA USB Type-C — разъем нового размера и формы. Гораздо проще в использовании, чем предыдущие кабели USB. Обратимая конструкция позволяет подключать устройство в любом направлении, поэтому не придется беспокоиться о неправильном подключении кабеля. Это позволит производителям проектировать устройства, которые становятся тоньше и легче, чем когда-либо прежде.

Поскольку новый USB-C-порт принят производителями ноутбуков, планшетов, концентраторов и компьютеров, потребность в новых кабелях USB 3.1 SuperSpeed+ будет расти.

IDE и SATA для материнских плато

Эти типы разъемов кабелей используются для подключения устройств хранения к материнскому плато. Это широкий кабель, который выглядит, как лента более чем с двумя разъемами. Соединители на кабеле IDE имеют 40 контактов, меньший 2,5-дюймовый ряд дисков использует версию форм-фактора IDE с 44 выводами. Новые жесткие диски, скорее всего, будут использовать порты SATA через интерфейсы IDE.

Фактически SATA был разработан в процессе развития IDE. По сравнению с IDE, SATA обеспечивает более высокую скорость передачи данных. Разъем типа платы предназначен для материнских плат, которые совместимы с SATA. В настоящий момент они наиболее распространены. Стандартный кабель SATA может быть идентифицирован двумя разъемами, каждый из которых имеет 7 контактов и пустую метку, похожую на тонкую L-образную форму.

Технология eSATA является расширением или улучшением кабеля SATA — это делает технологию доступной во внешней форме. В действительности eSATA не сильно отличается от SATA, но позволяет подключаться к таким устройствам, как внешние жесткие и оптические диски. Это полезно, потому что она предлагает скорости намного большие, чем другие альтернативы FireWire и USB.

FireWire и Ethernet для компьютерной периферии

Эти типы разъемов кабелей используют для компьютерных устройств. Назначение FireWire аналогично таковому у USB: высокоскоростная передача данных для компьютерной периферии. FireWire будет использоваться для устройств с высокой пропускной способностью, таких как принтеры и сканеры. По какой-то причине FireWire распространен не так широко, как USB.

Кабели FireWire бывают двух форм: 1394а — скорость передачи 400 Мбит/с и 1394b — скорость передачи 800 Мбит/с. Кабели Ethernet используют для настройки локальных сетей. В большинстве случаев их применяют для подключения маршрутизаторов к модемам и компьютерам. Если пользователь когда-либо пытался установить или исправить домашний маршрутизатор, скорее всего он сталкивался с проводным кабелем Ethernet.

В настоящее время их выпускают в трех вариантах:

• Кабели Cat 5 являются наиболее базовыми и обеспечивают скорость 10 Мбит/с или 100 Мбит/с.
• Cat 5e, что означает Cat 5 Enhanced, обеспечивает более быструю передачу данных, чем его предшественник. Он закрывается со скоростью 1000 Мбит/с.
• Cat 6 является последним и предлагает лучшую производительность из трех. Он способен поддерживать скорость 10 Гбит/с.

Модульная схема проводки RJ

Разъемы типа RJ являются стандартными для телекоммуникационного оборудования. Обозначение RJ основано на комбинации количества позиций, фактических проводников и схемы проводки. Например, концы стандартного Ethernet-кабеля обычно называются RJ45, RJ45, что фактически подразумевает не только 8-позиционное 8-проводное модульное гнездо, но также и то, что он подключен к Сети. Эти модульные типы разъемов могут быть очень полезными, поскольку они сочетают в себе постоянную готовность, несколько проводников, умеренную гибкость, низкую себестоимость и среднюю пропускную способность.

Первоначально они не были предназначены для обеспечения большой мощности. Сегодня эти кабели можно использовать для передачи данных в несколько сотен миллиампер с одного устройства на другое. Необходимо следить за тем, чтобы гнезда для таких приложений были подключены правильно к портам Ethernet, иначе это приведет к повреждению.

Amphenol RF являются лидерами в коннекторах N-типа, отличаются превосходной производительностью, отвечающей самым современным отраслевым стандартам. Разъемы Amphenol N-Type представляют собой высококачественные (50 Ом) коаксиальные соединительные серии с резьбовым соединительным механизмом. Разъем N-типа в основном используются в индустрии связи и вещания с приложениями, включая оборудование базовой станции, спутниковые системы, антенны, контрольно-измерительное оборудование, радар и WLAN.

Серия разъемов F-Type

Резьбовые разъемы F-типа представляют собой высокопроизводительный, недорогой вариант. Первичное применение разъемов F-Type предназначено для кабельного телевидения (CATV), телевизионных приставок и кабельных модемов. F-Type – это 75-миллиметровый соединитель с отрицательными потерями 30 дБ на частоте 1 ГГц. Кроме того, эти разъемы допускают проводники диаметром 0,022-0,042 дюйма и соответствуют спецификации резьбы 3/8-32.

Разъем F-Type является альтернативой резьбовому разъему G-Type. Его патентованная конструкция обеспечивает цилиндрический коаксиальный контакт и превосходные характеристики радиочастоты, а также отличные характеристики вставки/снятия 30 дБ обратных потерь на частоте 1 ГГц. Обеспечивает высокую производительность, превосходящую конкуренцию.

Разновидности пакета для монтажа на печатной плате: поверхностное и краевое крепление, прямой угол. Конструкция его удовлетворяет требованиям устройств. Вместимость — .022-.042 дюйма. Один разъем вмещает широкий диапазон размеров кабелей, уменьшая номера деталей. Использование:

• Оборудование для головного устройства.
• Верхние боксы CATV.
• Высокоскоростные кабельные модемы.
• Гибридные коаксиальные сети.

Волоконно-оптические соединения

Внедрение волоконно-оптических кабелей позволило реализовать гораздо более высокие скорости передачи данных с более высоким сигналом. Типы оптических разъемов доступны на рынке: LC волоконный кабель, одномодовый волоконно-оптический кабель ST-SC и т. д. LC, ST, SC фактически относятся к разным типам волоконно-оптических соединителей.

Волоконно-оптический разъем обеспечивает более быстрое соединение и разъединение. Он должен быть правильно выровнен с микроскопическими стеклянными волокнами, чтобы выделить диапазон для связи. В целом существует почти 100 видов волоконно-оптических разъемов, но только немногие представляют собой большой интерес для рынка — LC, SC, ST, FC и т. д.

Подробная информация о вышеуказанных разъемах:

1. SC, также называемый квадратным коннектором, был разработан Nippon Telegraph and Telephone, не сразу, но все же приобрел популярность после снижения себестоимости производства. Теперь он все более популярен в одномодовом оптоволоконном кабеле, аналоговом CATV, GPON, GBIC. Представляет собой защелкивающийся (двухтактный) соединитель с диаметром 2,5 мм, который работает на стандарте IEC 61754-4. Наружный квадратный профиль соединителя вместе с его защелкивающимся механизмом позволяет увеличить плотность упаковки соединителей в инструментах и патч-панелях.
2. LC относится к разъему Lucent. Это двухтактный разъем с малым форм-фактором, который использует наконечник 1,25 мм, вдвое меньше по размеру, чем SC. LC, благодаря сочетанию небольшого размера и функции защелки, идеально подходит для соединений высокой плотности, приемопередатчиков SFP и SFP+ и трансиверов XFP. Наряду с разработкой LC-совместимых приемопередатчиков и активных сетевых компонентов спрос на него будет продолжать расти на рынке FTTH.
3. FC является коротким для разъема Ferrule. Это круглый резьбовой волоконно-оптический разъем, разработанный Nippon Telephone and Telegraph в Японии. Разъем FC применяют для одномодового оптического волокна, поддерживающего поляризацию. FC — это винтовой разъем с наконечником (2,5 мм), который был первым оптоволоконным разъемом для использования керамического наконечника. Однако FC становится все менее распространенным из-за ослабления его вибрации и потери вставки, в основном его заменяют SC и LC .
4. ST относится к прямому наконечнику. Разъем ST был разработан AT&T вскоре после создания FC. ST использует байонетное крепление, отличное от винтовой резьбы. Нужно убедиться, что разъемы SC правильно установлены благодаря своей подпружиненной конструкции. SC в основном используется в многомодовых волоконно-оптических кабелях, корпусах и зданиях. Различиями между типами разъемов можно легко пренебречь в сложных схемах подключения. Однако, выбрав правильный вариант, можно получить существенные преимущества, что сэкономит время и затраты.

Mini-DIN 6 Female для адаптера клавиатуры

Благодаря этому разъему быстро и легко подключают клавиатуру нового поколения PS2 к устаревшим ПК с помощью 5-контактного порта клавиатуры с интерфейсом PC/AT. Этот универсальный адаптер/кабель преобразователя снабжен литым шестиконтактным гнездом Mini-DIN на одном конце (сторона PS2) и литым 5-контактным разъемом DIN (сторона ПК/АТ) на другом. Адаптер клавиатуры MD6 (разъем тип 6) по DIN5 экранирован на 100 % для превосходного устранения помех EMI/RFI.

Особенности продукта — изолирующая прочная оболочка из ПВХ с разъемами. 100 % экранированный дизайн создан для борьбы с нежелательными помехами EMI/RFI. 3-х контактный Mini-DIN разъем является важным компонентом при подготовке системы GNU/Linux для использования с аппаратным стерео.

В составе набора NVidia 3DVision требуется подключение видеокарты Quadro-класса NVidia к стерео ИК-приемнику, чтобы обеспечить синхронизацию сигнала с очками. В системе Windows драйвер NVidia на базе DirectX позволяет синхронизировать через USB-кабель приемника на Linux, который использует OpenGL, драйвер требует более старого стандарта на основе VESA.

IEC 320 C13/C14 для питания компьютера

Эти типы разъемов питания позволяют подключать электронные устройства к имеющимся розеткам. Кабели питания могут нести переменный ток или постоянный ток. Примером переменного тока может служить мощность, обеспечиваемая стандартной розеткой в доме или офисе. Примером питания постоянного тока является мощность, обеспечиваемая батареей.

Существует несколько различных типов разъемов и интерфейсов, которые используют во всем мире. Разъемы IEC 320 C13/C14 основаны на стандартах, созданных Международной электротехнической комиссией и международным органом по стандартизации.

Тот, что опубликован под номером 320, относится к числу спецификаций, описывающих разъемы питания. Официальный стандарт на самом деле обозначен как 60320, но обычное использование на бытовом уровне кода сокращает его до 320. Линейный разъем C13 очень распространен в индустрии ПК и A/V. Соединительный разъем для гнезда C13 представляет собой штекер C14, который часто монтируют в утопленную панель или шасси на компьютерных источниках питания или силовых трансформаторах.

Будь то ноутбуки, ПК или компьютеры Mac, все еще существует множество компьютерных портов и проводов для использования. Сегодня руководители ведущих предприятий компьютерной отрасли прилагают большие усилия, чтобы согласованно двигаться к достижению одной цели — созданию одного многоцелевого кабеля. Тем не менее пока пользователи вынуждены довольствоваться многочисленными традиционными типами компьютерных разъемов.

Какие бывают типы разъемов?

Если посмотреть на переднюю или заднюю панель настольного компьютера, можно увидеть кнопки и разъемы на обеих сторонах. Кнопки передней панели используются пользователем для управления ПК. Например, компьютерный переключатель для включения питания и выключения находится на передней стороне, тогда как разъемы задней панели или порты подключены к различным устройствам ввода/вывода. Разъемы являются важными устройствами, обеспечивающими правильную работу установленного оборудования на компьютере.

Даже если все они вам хорошо знакомы, со временем технический прогресс порождает новые стандарты приема-передачи или питания, соответственно, требуются и новые адаптеры. Выясним, каково положение в этой сфере сегодня, а также посредством чего подключить ПК к телевизору, монитору, гаджетам или другому периферийному устройству. Какие бывают типы USB-разъемов?

VGA графический массив видео

Это один из старейших стандартных кабелей, созданный еще в 1980 годах, используется для подключения компьютера к монитору. В связи с переходом на цифровые технологии его использование практически сошло на нет.

Тем не менее, если посмотреть на любую видеокарту или устройство отображения, можно обнаружить порт VGA. VGA-соединения идентифицированы 15 штырьками, расположенными в 3 рядах по 5 в каждом. Каждая строка соответствует трем различным цветовым каналам, используемым на дисплее: красный, зеленый и синий.

DVI цифровой визуальный интерфейс

Типы разъемов DVI стали преемниками VGA, поскольку технология перешла от аналоговой к цифровой. Цифровые дисплеи, такие как LCD, оказались более качественными.

Разъемы DVI бывают трех видов:

• DVI-A – может передавать аналоговые сигналы, позволяя им быть обратно совместимыми с VGA, полезно для ЭЛТ-мониторов и ЖК-мониторов более низкого качества.
• DVI-D – может передавать новые цифровые сигналы.
• DVI-I – применяется как для аналогового, так и для цифрового сигнала. В некоторых случаях может потребоваться кабель VGA-DVI или DVI-VGA.

Мультимедийный интерфейс HDMI

В последнее десятилетие широковещательные передачи высокой четкости стали новым стандартом, что объясняет высокое качество изображения. В отличие от VGA и DVI, HDMI отправляет одновременно видео- и аудиосигналы. Эти сигналы исключительно цифровые, таким образом, типы разъемов HDMI совместимы только с более новыми передовыми устройствами.

Основное различие между HDMI и DVI, кроме разъемов, заключается в том, что формат HDMI предназначен для передачи как видео-, так и аудиосигналов, а также CEC, который является контроллером Consumer Electronics Control, DDC (Digital Data Channel) и Ethernet-соединения для передачи данных (с HDMI 1.4). HDMI основан на DVI, использует тот же современный протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (Transition Minimized Differential Signaling).

Для потребителя это означает, что любое устройство, использующее DVI-соединения, может быть подключено к разъемам HDMI через простой адаптер. Никаких специальных сложных манипуляций для этого делать не требуется.

Типы разъемов HDMI

Итак, какими бывают устройства? С выпуском спецификации HDMI 1.4 теперь есть четыре разных типа разъемов HDMI. У оригинального HDMI 1.0 их было всего два, другие были добавлены, чтобы удовлетворить отраслевые потребности новых технологий.

Виды разъемов:

• Тип HDMI A — стандарт. Это оригинальный разъем HDMI, выпущенный в версии 1.0, 19-контактный разъем с видео- и аудиосигналами. Конструктивная часть разъема составляет около 19 мм в ширину.
• Тип HDMI B — удлиненный контакт HDMI 1.0, предусмотрен удлиненный 29-контактный разъем, который ранее не использовался. Этот разъем немного шире, чем тип A, с экраном шириной 21,2 мм.
• HDMI Тип C — Mini. Разъем mini был разработан в версии 1.3 для HDMI, чтобы удовлетворить потребность в меньшем разъеме в переносном оборудовании. Мини-разъем имеет до 11,2 мм в ширину, около 60 % от разъема Type A.
• HDMI TYPE D — Micro. Новейшим видом семейства разъемов HDMI является «микро», который был выпущен в версии 1.4 для обеспечения возможности подключения видео высокой четкости для мобильных телефонов и других небольших электронных устройств. Он имеет ширину всего 6,4 мм (1/3 ширины оригинального разъема).

Универсальная последовательная шина USB

Типы USB-разъемов являются самыми распространенными среди соединений в современном мире. Почти все виды компьютерного периферийного устройства — клавиатура, мышь, гарнитура, флеш-накопители, беспроводные адаптеры могут быть подключены к компьютеру через USB-порт. Конструкция развивалась на протяжении многих лет, что объясняет наличие нескольких версий USB:

• USB 1.0 передает данные со скоростью до 12 Мбит.
• USB 2.0 может передавать данные со скоростью до 480 Мбит/с, совместим со старыми версиями.
• USB 3.0 может передавать данные со скоростью до 4,8 Гбит/с, совместим со всеми предыдущими версиями.

Мини и микро USB-разъемы чаще всего используют с меньшими портативными устройствами, такими как планшеты, телефоны и цифровые камеры.

Новый USB-C-разъем выпускают такие производители, как Apple, Google и Microsoft. Наряду с современными конструкциями разъемов и портов появился новый стандарт USB 3.1 SuperSpeed+. Кабели USB-C соответствуют европейским нормам и требуют универсального разъема для зарядки мобильных телефонов. Это говорит о том, что вскоре все мобильные устройства будут заряжать и подключать кабелями USB-C.

Усовершенствованный разъем типа AKA USB Type-C — разъем нового размера и формы. Гораздо проще в использовании, чем предыдущие кабели USB. Обратимая конструкция позволяет подключать устройство в любом направлении, поэтому не придется беспокоиться о неправильном подключении кабеля. Это позволит производителям проектировать устройства, которые становятся тоньше и легче, чем когда-либо прежде.

Поскольку новый USB-C-порт принят производителями ноутбуков, планшетов, концентраторов и компьютеров, потребность в новых кабелях USB 3.1 SuperSpeed+ будет расти.

IDE и SATA для материнских плато

Эти типы разъемов кабелей используются для подключения устройств хранения к материнскому плато. Это широкий кабель, который выглядит, как лента более чем с двумя разъемами. Соединители на кабеле IDE имеют 40 контактов, меньший 2,5-дюймовый ряд дисков использует версию форм-фактора IDE с 44 выводами. Новые жесткие диски, скорее всего, будут использовать порты SATA через интерфейсы IDE.

Фактически SATA был разработан в процессе развития IDE. По сравнению с IDE, SATA обеспечивает более высокую скорость передачи данных. Разъем типа платы предназначен для материнских плат, которые совместимы с SATA. В настоящий момент они наиболее распространены. Стандартный кабель SATA может быть идентифицирован двумя разъемами, каждый из которых имеет 7 контактов и пустую метку, похожую на тонкую L-образную форму.

Технология eSATA является расширением или улучшением кабеля SATA — это делает технологию доступной во внешней форме. В действительности eSATA не сильно отличается от SATA, но позволяет подключаться к таким устройствам, как внешние жесткие и оптические диски. Это полезно, потому что она предлагает скорости намного большие, чем другие альтернативы FireWire и USB.

FireWire и Ethernet для компьютерной периферии

Эти типы разъемов кабелей используют для компьютерных устройств. Назначение FireWire аналогично таковому у USB: высокоскоростная передача данных для компьютерной периферии. FireWire будет использоваться для устройств с высокой пропускной способностью, таких как принтеры и сканеры. По какой-то причине FireWire распространен не так широко, как USB.

Кабели FireWire бывают двух форм: 1394а — скорость передачи 400 Мбит/с и 1394b — скорость передачи 800 Мбит/с. Кабели Ethernet используют для настройки локальных сетей. В большинстве случаев их применяют для подключения маршрутизаторов к модемам и компьютерам. Если пользователь когда-либо пытался установить или исправить домашний маршрутизатор, скорее всего он сталкивался с проводным кабелем Ethernet.

В настоящее время их выпускают в трех вариантах:

• Кабели Cat 5 являются наиболее базовыми и обеспечивают скорость 10 Мбит/с или 100 Мбит/с.
• Cat 5e, что означает Cat 5 Enhanced, обеспечивает более быструю передачу данных, чем его предшественник. Он закрывается со скоростью 1000 Мбит/с.
• Cat 6 является последним и предлагает лучшую производительность из трех. Он способен поддерживать скорость 10 Гбит/с.

Модульная схема проводки RJ

Разъемы типа RJ являются стандартными для телекоммуникационного оборудования. Обозначение RJ основано на комбинации количества позиций, фактических проводников и схемы проводки. Например, концы стандартного Ethernet-кабеля обычно называются RJ45, RJ45, что фактически подразумевает не только 8-позиционное 8-проводное модульное гнездо, но также и то, что он подключен к Сети. Эти модульные типы разъемов могут быть очень полезными, поскольку они сочетают в себе постоянную готовность, несколько проводников, умеренную гибкость, низкую себестоимость и среднюю пропускную способность.

Первоначально они не были предназначены для обеспечения большой мощности. Сегодня эти кабели можно использовать для передачи данных в несколько сотен миллиампер с одного устройства на другое. Необходимо следить за тем, чтобы гнезда для таких приложений были подключены правильно к портам Ethernet, иначе это приведет к повреждению.

Amphenol RF являются лидерами в коннекторах N-типа, отличаются превосходной производительностью, отвечающей самым современным отраслевым стандартам. Разъемы Amphenol N-Type представляют собой высококачественные (50 Ом) коаксиальные соединительные серии с резьбовым соединительным механизмом. Разъем N-типа в основном используются в индустрии связи и вещания с приложениями, включая оборудование базовой станции, спутниковые системы, антенны, контрольно-измерительное оборудование, радар и WLAN.

Серия разъемов F-Type

Резьбовые разъемы F-типа представляют собой высокопроизводительный, недорогой вариант. Первичное применение разъемов F-Type предназначено для кабельного телевидения (CATV), телевизионных приставок и кабельных модемов. F-Type – это 75-миллиметровый соединитель с отрицательными потерями 30 дБ на частоте 1 ГГц. Кроме того, эти разъемы допускают проводники диаметром 0,022-0,042 дюйма и соответствуют спецификации резьбы 3/8-32.

Разъем F-Type является альтернативой резьбовому разъему G-Type. Его патентованная конструкция обеспечивает цилиндрический коаксиальный контакт и превосходные характеристики радиочастоты, а также отличные характеристики вставки/снятия 30 дБ обратных потерь на частоте 1 ГГц. Обеспечивает высокую производительность, превосходящую конкуренцию.

Разновидности пакета для монтажа на печатной плате: поверхностное и краевое крепление, прямой угол. Конструкция его удовлетворяет требованиям устройств. Вместимость — .022-.042 дюйма. Один разъем вмещает широкий диапазон размеров кабелей, уменьшая номера деталей. Использование:

• Оборудование для головного устройства.
• Верхние боксы CATV.
• Высокоскоростные кабельные модемы.
• Гибридные коаксиальные сети.

Волоконно-оптические соединения

Внедрение волоконно-оптических кабелей позволило реализовать гораздо более высокие скорости передачи данных с более высоким сигналом. Типы оптических разъемов доступны на рынке: LC волоконный кабель, одномодовый волоконно-оптический кабель ST-SC и т. д. LC, ST, SC фактически относятся к разным типам волоконно-оптических соединителей.

Волоконно-оптический разъем обеспечивает более быстрое соединение и разъединение. Он должен быть правильно выровнен с микроскопическими стеклянными волокнами, чтобы выделить диапазон для связи. В целом существует почти 100 видов волоконно-оптических разъемов, но только немногие представляют собой большой интерес для рынка — LC, SC, ST, FC и т. д.

Подробная информация о вышеуказанных разъемах:

1. SC, также называемый квадратным коннектором, был разработан Nippon Telegraph and Telephone, не сразу, но все же приобрел популярность после снижения себестоимости производства. Теперь он все более популярен в одномодовом оптоволоконном кабеле, аналоговом CATV, GPON, GBIC. Представляет собой защелкивающийся (двухтактный) соединитель с диаметром 2,5 мм, который работает на стандарте IEC 61754-4. Наружный квадратный профиль соединителя вместе с его защелкивающимся механизмом позволяет увеличить плотность упаковки соединителей в инструментах и патч-панелях.
2. LC относится к разъему Lucent. Это двухтактный разъем с малым форм-фактором, который использует наконечник 1,25 мм, вдвое меньше по размеру, чем SC. LC, благодаря сочетанию небольшого размера и функции защелки, идеально подходит для соединений высокой плотности, приемопередатчиков SFP и SFP+ и трансиверов XFP. Наряду с разработкой LC-совместимых приемопередатчиков и активных сетевых компонентов спрос на него будет продолжать расти на рынке FTTH.
3. FC является коротким для разъема Ferrule. Это круглый резьбовой волоконно-оптический разъем, разработанный Nippon Telephone and Telegraph в Японии. Разъем FC применяют для одномодового оптического волокна, поддерживающего поляризацию. FC — это винтовой разъем с наконечником (2,5 мм), который был первым оптоволоконным разъемом для использования керамического наконечника. Однако FC становится все менее распространенным из-за ослабления его вибрации и потери вставки, в основном его заменяют SC и LC .
4. ST относится к прямому наконечнику. Разъем ST был разработан AT&T вскоре после создания FC. ST использует байонетное крепление, отличное от винтовой резьбы. Нужно убедиться, что разъемы SC правильно установлены благодаря своей подпружиненной конструкции. SC в основном используется в многомодовых волоконно-оптических кабелях, корпусах и зданиях. Различиями между типами разъемов можно легко пренебречь в сложных схемах подключения. Однако, выбрав правильный вариант, можно получить существенные преимущества, что сэкономит время и затраты.

Mini-DIN 6 Female для адаптера клавиатуры

Благодаря этому разъему быстро и легко подключают клавиатуру нового поколения PS2 к устаревшим ПК с помощью 5-контактного порта клавиатуры с интерфейсом PC/AT. Этот универсальный адаптер/кабель преобразователя снабжен литым шестиконтактным гнездом Mini-DIN на одном конце (сторона PS2) и литым 5-контактным разъемом DIN (сторона ПК/АТ) на другом. Адаптер клавиатуры MD6 (разъем тип 6) по DIN5 экранирован на 100 % для превосходного устранения помех EMI/RFI.

Особенности продукта — изолирующая прочная оболочка из ПВХ с разъемами. 100 % экранированный дизайн создан для борьбы с нежелательными помехами EMI/RFI. 3-х контактный Mini-DIN разъем является важным компонентом при подготовке системы GNU/Linux для использования с аппаратным стерео.

В составе набора NVidia 3DVision требуется подключение видеокарты Quadro-класса NVidia к стерео ИК-приемнику, чтобы обеспечить синхронизацию сигнала с очками. В системе Windows драйвер NVidia на базе DirectX позволяет синхронизировать через USB-кабель приемника на Linux, который использует OpenGL, драйвер требует более старого стандарта на основе VESA.

IEC 320 C13/C14 для питания компьютера

Эти типы разъемов питания позволяют подключать электронные устройства к имеющимся розеткам. Кабели питания могут нести переменный ток или постоянный ток. Примером переменного тока может служить мощность, обеспечиваемая стандартной розеткой в доме или офисе. Примером питания постоянного тока является мощность, обеспечиваемая батареей.

Существует несколько различных типов разъемов и интерфейсов, которые используют во всем мире. Разъемы IEC 320 C13/C14 основаны на стандартах, созданных Международной электротехнической комиссией и международным органом по стандартизации.

Тот, что опубликован под номером 320, относится к числу спецификаций, описывающих разъемы питания. Официальный стандарт на самом деле обозначен как 60320, но обычное использование на бытовом уровне кода сокращает его до 320. Линейный разъем C13 очень распространен в индустрии ПК и A/V. Соединительный разъем для гнезда C13 представляет собой штекер C14, который часто монтируют в утопленную панель или шасси на компьютерных источниках питания или силовых трансформаторах.

Будь то ноутбуки, ПК или компьютеры Mac, все еще существует множество компьютерных портов и проводов для использования. Сегодня руководители ведущих предприятий компьютерной отрасли прилагают большие усилия, чтобы согласованно двигаться к достижению одной цели — созданию одного многоцелевого кабеля. Тем не менее пока пользователи вынуждены довольствоваться многочисленными традиционными типами компьютерных разъемов.

Виды и названия разъемов. Порты и разъемы компьютера. Виды разъемов компьютера. Распиновка разъемов компьютера

Для чего нужны те или иные разъёмы компьютера на его задней стенке? Как подключить монитор? Куда воткнуть микрофон или многоканальную акустику? Обо всём этом читайте в статье, посвящённой компьютерным портам.

Если спросить у людей старшего поколения или не слишком продвинутых пользователей, что такое компьютер, то они, в большинстве своём, покажут нам на монитор. Но, мы-то знаем, что компьютер — это то, что находится внутри системного блока (который некоторые называют процессором:))).

Однако, даже самая совремненная рабочая станция или геймерский ПК не являются самодостаточными и не могут функционировать без подключения к ним различных устройств. Как минимум нам нужен монитор, мышь и клавиатура… Однако, это далеко не всё, что можно подключить к компьютеру. На его задней стенке находится куча разъёмов, позволяющих подсоединить буквально что угодно!

О предназначении самых распространённых портов Вы, скорее всего, знаете, однако у каждого есть пара-тройка «дырок», назначение которых вызывает сомнения. Если хотите узнать всё о компьютерных разъёмах, тогда статья ниже именно для Вас.

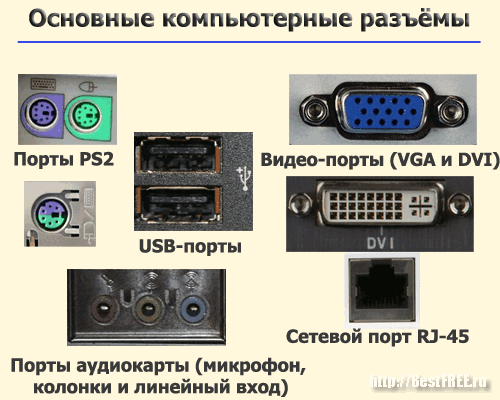

Минимальный набор разъёмов

Набор портов на задней стенке компьютера у всех может быть разным. Это зависит от того, насколько старый ПК, кто является производителем материнской платы или какие карты расширения у Вас установлены. Однако, есть некоторые разъёмы, которые присутствуют у всех:

1. Порты PS2 для мыши и клавиатуры (в современных ПК могут отсутствовать или быть представлены одним совмещённым портом).
2. Разъём подключения стандартного монитора (VGA или DVI).
3. Сетевой порт стандарта RJ-45 для подключения к Интернету или локальной сети.
4. Несколько универсальных USB-портов.
5. Разъёмы аудиокарты (если установлена).

В этот список можно также добавить разъём подключения в электросеть на блоке питания (обычно находится в самом верху системного блока). Однако, по-сути, он не служит для подсоединения к компьютеру какой-либо периферии и должен быть априори, чтобы обеспечить работу ПК.

Все вышеперечисленные порты обычно имеются на материнской плате. Однако, существуют платы, на которых, например, нет отдельных разъёмов под мышь и клавиатуру или отсутствуют разъёмы видео-/аудиокарт. В таком случае недостающие порты можно компенсировать только подключением соответствующих плат расширения с ними. Без них работать за ПК не выйдет.

Правда, есть один нюанс. Вместо подключения новых плат можно воспользоваться внешними девайсами, заменяющими их по функционалу. Подключить такие девайсы (например, USB-мышь и клавиатуру или внешнюю видеокарту) к компьютеру можно при помощи универсальных портов.

Универсальные разъёмы

Последовательный порт

Ещё когда о персональных компьютерах не было и речи, разработчики уже задумались над созданием универсального интерфейса для подключения различных периферийных устройств. Так в конце 1969 года появился стандарт RS-232 (сокр. англ. «Recommended Standard»), который являл собой 9-контактный (реже 25-контактный) разъём, получивший в обиходе название COM-порт или последовательный порт:

Изначально COM-порт (от англ. «communications port») использовался для подключения к компьютеру консоли, заменявшей монитор. С появлением традиционных дисплеев к нему стали подключать мышь или модем. А с распространением ПК последовательный порт начали широко использовать для подключения различной техники, вроде сканеров штрих-кодов, кассовых аппаратов, консолей видеонаблюдения и т.п.

В наше время этот разъём практически не используется, поскольку был вытеснен более передовым USB-портом. На различных же предприятиях, где RS-232 ещё в ходу, часто используют внешний COM-порт в виде USB-переходника.

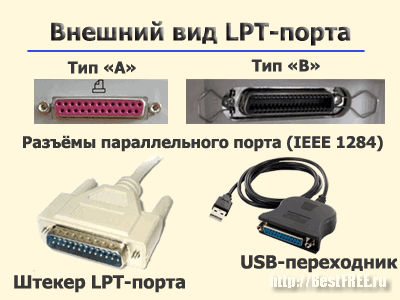

Параллельный порт

Ещё одним анахронизмом, который можно встретить на некоторых материнских платах, является так называемый, параллельный порт или LPT (сокр. англ. «Line Print Terminal» — «порт терминала печати»):

Как видно из названия, данный разъём изначально (в 1981-году) был разработан как стандартизированный порт подключения принтеров, сканеров и подобных им устройств. Своё простонародное название «параллельный» этот порт заслужил тем, что, в отличие от COM-порта, мог передавать параллельно несколько потоков данных.

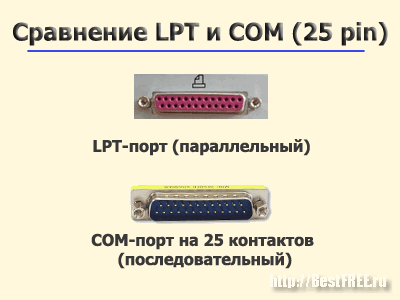

Стандартный LPT-разъём, который обычно можно встретить на не слишком старых ПК, имеет 25 контактов. Из-за этого его часто путают с 25-пиновым COM-портом. Однако, между ними есть существенная разница: COM-порт — всегда имеет тип «папа» (со штырьками), а LPT — «мама» (с дырочками):

Как и последовательный, параллельный порт со временем стал использоваться не только для подключения принтеров. С его помощью, например, можно было организовать прямую передачу данных с компьютера на компьютер, подсоединять запоминающие устройства, а также различные контрольно-измерительные и сигнальные приборы.

USB

В современных компьютерах параллельный порт, как и последовательный, практически повсеместно вытеснили более скоростные и современные разъёмы. Основным из них, без сомнения, можно назвать USB (сокр. англ. «Universal Serial Bus» — «универсальная последовательная шина»), который появился в 1995 году и актуален по сей день:

Как видно из названия, USB передаёт данные последовательно, одна

их типы и как называются

Опубликовано 22.03.2019 автор Андрей Андреев — 0 комментариев

Привет, друзья! Сегодня мы с вами разберемся с разъемом для клавиатуры – какие бывают виды, как называется каждый из них, где они используются и для чего, в чем их преимущества и недостатки. Вариантов не так и много – всего их два с половиной вида.

Старые типы

Пятиконтактный разъем DIN применялся IBM PC совместимых компьютерах, оборудованных системными платами Baby-AT. Такой разъем назывался АТ. Из обихода они вышли настолько давно, что сегодня сложно найти работоспособный компьютер, оборудованный таким портом, или подходящую клавиатуру.

На текущий момент все еще применяется PS/2 – порт, который появился еще в 1987 году в компьютерах IBM. Представляет он собой, круглый штекер типа DIN диаметром 9.5 мм с шестью контактами.

Также в продаже можно встретить и компьютерные мыши с круглым разъемом. Различаются они по цвету: штекер и гнездо мыши обычно маркируют зеленым цветом, а клавиатурные фиолетовым.Сегодня в компьютере можно найти оба типа портов для подключения устройств ввода, независимо от модели материнской платы. Хотя стандарт старый, он отлично себя зарекомендовал, так как с возложенными задачами, в большинстве случаев прекрасно справляется.

Эти порты не являются взаимозаменяемыми: если перепутать PS 2 штекера клавиатуры и мыши, то компьютер не увидит оба устройства.

Экземпляры такого стандарта не требуют установки драйверов, так как весь функционал изначально прописан в БИОСе. В современных ноутбуках, для подключения периферических устройств, порты с круглым разъемом отсутствуют.

Детальнее о подключении к компьютеру, вы можете почитать в этой публикации.

Порт USB

Такой интерфейс, благодаря универсальности, можно использовать для подключения любого устройства. Впрочем, эта аббревиатура и является сокращением от Universal Serial Bus, то есть «Универсальная последовательная шина».

Фактически, сегодня такой порт стал основным, так как используется для большинства пользовательских задач: подключения мыши, клавиатуры, джойстика, педалей, игрового руля, геймпада и прочих устройств ввода, накопителей памяти любой емкости, смартфонов, планшетов, веб-камер, а также совсем уж специфических устройств – например, вентилятора или подогревателя для чашки.

Клавиатуры ЮСБ(USB) работают как Plug’n’Play устройства: драйвера записаны в специальном чипе и устанавливаются автоматически после присоединения устройства ввода к компьютеру.Такие устройства имеют более широкие возможности: например, универсальная шина позволяет задействовать подсветку клавиш или специальные макросы, запускаемые с помощью программируемых кнопок.

Немного отличаются алгоритмы, которые используют для определения нажатия клавиш. У PS/2 нажатие клавиши определяется после сигнала прерывания, подаваемого замкнутым контактом.

ЮСБ вариант постоянно сканирует состояние матрицы клавиш, определяя набранный символ при каких-либо изменениях.

Впрочем, разница непринципиальна: эффективность использования, особенно в киберспортивных дисциплинах, в первую очередь определяет механизмом и качеством материала клавиш, а не используемым для подключения портом.

Как переделать на USB

Отдельно стоит упомянуть беспроводные экземпляры, у которых сигнал передается через радиоканал, Bluetooth или Wi-Fi. Как правило, приемопередатчик у них поставляется как отдельный модуль и подключается к компьютеру через разъем USB.

Опытные пользователи знают, где находится разъем для подключения: на задней стенке системного блока, куда выведены все разъемы материнской платы.

Обычно слоты для подключения мыши и клавиатуры расположены выше всех остальных. Но это зависит от конструкции материнки, так что возможны вариации.

Бывает и так, что один из этих портов выходит из строя. Перепаивать разъем на ЮСБ – пустая затея, так как проще и быстрее приобрести копеечный переходник, с помощью которого ПС/2 клавиатуру или мышку можно подключить к порту USB.Справедливо и обратное: существуют «зеркальные» переходники, с помощью которых клавиатуру нового образца можно подключить в старый порт.

Вот, собственно, и все виды портов, которые сегодня используют для подключения клавиатуры и мышки. Также на эту тему вам будет полезно почитать про типы и о том, что такое ножничная клавиатура.

И я напоминаю, что оформление подписки на новостную рассылку, позволит вам своевременно получать уведомления о свежих интересных публикациях. Не забывайте поделиться этим постом в социальных сетях – буду весьма признателен. До завтра!

С уважением, автор блога Андрей Андреев

Основные характеристики и критерии выбора разъемов

Ниже представлена заключительная часть серии небольших обзоров, призванных помочь в выборе пассивных компонентов с использованием ресурсов компании Терраэлектроника. Напомним, что две предыдущие части были посвящены выбору резисторов и конденсаторов.

В данной статье представлены основные типы разъемов широкого применения, рассмотрены их достоинства и особенности, а также типичные области использования. Для облегчения выбора конкретного типа разъема в статье указаны их наименования по каталогам ведущих производителей.

Электрические соединители (разъемы) используются тип для подключения адаптеров питания, аккумуляторов, карт памяти, антенн, для передачи аналоговых аудио- и видео-сигналов и потоков цифровых данных на уровне отдельных плат и электронных систем в целом. В таблице 1 представлены основные типы, характеристики и области применения разъемов широкого применения.

Таблица 1. Основные типы разъемов широкого применения

Тип разъема	Область применения	Основные характеристики	Наименования разъемов по каталогам производителей
Аудиоразъемы	Передача аналоговых сигналов звукового диапазона частот	Выпускаются разъемы диаметром 2,5 мм, 3,5 мм (наиболее распространенный тип) и 6,5 мм	Серия AUB, Бурый Медведь
Разъемы RCA	Передача аналоговых аудио- и видеосигналов	Разъем RCA желтого цвета предназначен для передачи видеосигнала, красного цвета — для правого стереоканала, белого — для левого стереоканала	Серии RP и RPC,   Бурый Медведь (например, разъемы RP-8-Y и RP-8-R, RPC-1R-R), Серия ACPR  от Amphenol и др.
Разъем HDMI	Передача цифровых аудио- и видеосигналов	Включает в себя наиболее распространенный разъем типа A, а также типа C — мини-HDMI и типа D — микро-HDMI	Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex
Цилиндрические разъемы	Разъемы питания для отладочных плат, например, Arduino Uno	Обеспечивает питание батарейных устройств от сети посредством сетевых источников питания (адаптеров)	Серия DJK Kls Electronics
Разъемы JST	Разъемы «Провод-Плата», некоторые из которых  используются, в том числе, и для подключения литий-полимерных аккумуляторов к радиоуправляемым моделям	Доступно широкое разнообразие разъемов «провод-плата» от JST с   различным количеством контактов, шагом контактов, количеством рядов и другими особенностями	Пример наименований разъемов серий PH, VH, XH:  B3B-PH-K-S[LF][SN], B5P-VH [LF][SN],  B7B-XH-A [LF][SN]
Разъемы USB	USB-A для компьютерных интерфейсов, USB-B для отладочных плат, микро-USB для бытовых устройств	Обеспечивают двусторонний обмен цифровыми данными с периферийным оборудованием и дополнительно зарядку батарей портативных устройств. Используемые в настоящее время разъемы мини-USB постепенно выводятся из обращения	USB-A — серия 1734366 TE, USB-B и микро-USB от различных производителей
Штыревые межплатные соединители	Для соединения базовой платы с платами расширения	Выпускаются в штыревом и гнездовом вариантах. Наиболее распространенный тип разъемов имеет шаг выводов 0,1” (2,54 мм)	Штыревые разъемы — серия 4-1037 TE, гнездовые разъемы — 5-53423 TE
Винтовые клеммные блоки	Для зажимного соединения проводов	Клеммники  с различными способами фиксации провода обеспечивает соединение провода с платой. При необходимости провод можно легко отсоединить от клеммы	Клеммники от разных производителей
Держатели микросхем	Для установки микросхем и резисторных сборок в корпусах DIP и микросхем в корпусах PLCC, например, микросхем Flash-памяти	Держатели могут устанавливаться непосредственно на печатную плату, что дает возможность быстрой замены микросхем	Держатели микросхем DIP — серия 1-2199 TE Connectivity
Коаксиальные разъемы байонетного типа	Передача видеосигнала, применение в измерительных приборах и радиооборудовании	Диапазон рабочих частот — до 4 ГГц. В разъемах BNC используется байонетное соединение, в разъемах TNC/N — резьбовое соединение	Серия 5-16345 TE Connectivity
Коаксиальные разъемы SMA	Миниатюрные коаксиальные разъемы	Диапазон рабочих частот — до 18 ГГц. Для соединения ответной части разъема требуется динамометрический ключ	Серия 10525 TE Connectivity
Разъемы для  объединительных плат	Компьютерные системы	Обеспечивают параллельное соединение нескольких различных плат на кросс-плате, образуя тем самым единую систему	Серия 850 от Molex, 85003-0062
Разъемы D-Sub	Интерфейс RS-232, передача видеосигнала	Наиболее распространенными являются DB-25 (25 контактов) и DE-9 (9 контактов)	Серия 17343 TE Connectivity
Разъемы FFC/FPC	Применяются в гибких печатных шлейфах и гибких печатных платах	По сравнению с разъемами для жестких печатных плат обеспечивают более компактную конструкцию, однако имеют более высокую стоимость	Серии от различных производителей с разными наименованиями
Модульные разъемы и разъемы Ethernet	Первоначально были разработаны для подключения телефонных кабелей,  в настоящее время используются также в интерфейсах сети Ethernet	Наиболее распространенный тип разъема 8P8C	Серия 48025 от Molex
Держатели карт памяти	Применяются для подключения карт памяти к макетным платам, например, Raspberry Pi	Позволяет получить большой объем памяти на макетной плате	Серия 503 Molex

В конструкции разъемов разных типов могут присутствовать фиксирующие элементы в виде штырей, некоторым типам разъемов требуется особый режим пайки, существуют также разъемы, представляющие собой гибрид компонентов для поверхностного и штыревого монтажа. Далее перечислены основные критерии выбора, позволяющие разработчику учесть проблемы, которые могут возникнуть на производстве при установке разъемов на печатные платы:

• Применение разъемов для штыревого монтажа увеличивает стоимость производства по сравнению с платами, выполненными полностью по технологии поверхностного монтажа. Даже при использовании недорогих компонентов для поверхностного монтажа дополнительные производственные затраты на их установку нивелируют всю экономию средств от их дешевизны. С производственными проблемами, связанными с применением гибридных разъемов, можно ознакомиться в статье [1].
• Следует избегать применения разъемов, требующих особого режима пайки. В противном случае потребуется повторный цикл пайки разъемов, установленных на плату с уже запаянными компонентами поверхностного монтажа. Повторная пайка может потребовать дополнительной операции по защите установленных на плате компонентов, что повышает стоимость изделия.
• Предпочтительнее использовать разъемы для поверхностного монтажа без дополнительных элементов крепления в виде штыревых контактов, которые усложняют процесс сборки. Кроме того, многие типы станков для установки SMD-компонентов не позволяют работать с гибридными разъемами. При необходимости применения разъемов с фиксирующими штыревыми элементами рекомендуется использовать отверстия максимально большого размера на печатной плате. SMD-разъемы могут фиксироваться клеем для поверхностного монтажа (surface-mount adhesive), который позволяет им выдерживать достаточно большую механическую нагрузку и не требует дополнительных производственных затрат.

Основные типы разъемов широкого применения

Аудио- и видеоразъемы

• Аудиоразъемы, известные также как «разъемы для наушников», используются для передачи аналоговых, в основном — звуковых сигналов. Аудиоразъемы выпускаются в трех стандартных типоразмерах с диаметром штыря 2,5, 3,5 и 6,35 мм (рисунок 1). В носимых устройствах наиболее часто применяют разъемы диаметром 3,5 мм, являющиеся уменьшенной копией классического разъема диаметром 6,35 мм, прототип которого был разработан в конце 19-го века.

Для подключения провода наушников к печатной плате необходимо использовать гнездовой разъем 3,5 мм, например, серии AUB производства компании Бурый Медведь.



Рис. 1. Популярные типы аудиоразъемов

Рис. 2. Разъемы RCA

• Разъемы формата RCA, называемые также аудиоразъемами, используются в основном в аудио- и видеооборудовании. Для идентификации разъемов используется цветовая маркировка: желтого цвета — для композитного аналогового видеосигнала, красного цвета — для правого звукового стереоканала, белого — для левого звукового стереоканала. Для подключения кабелей RCA к печатной плате необходимо использовать гнездовой разъем, такой, например, как разъемы RP-8-Y и RP-8-R производства компании Бурый Медведь.
• Для профессиональной аудиоаппаратуры обычно используются разъемы типа XLR (RT3FC, RT3MPR и множество других), которые содержат 3…7 контактов и выпускаются в гнездовом и штыревом вариантах. Конструкция разъемов XLR сходна с разъемами DIN (которые также используются для аналоговой аудиотехники), однако эти типы разъемов не совместимы друг с другом.
• Разъемы HDMI применяюется для передачи цифровых аудиосигналов и цифрового видео высокой четкости без сжатия. Разъемы HDMI заменяют стандартные аналоговые видеоразъемы (RCA) и выпускаются в нескольких вариантах (рис. 3):
  • тип A является наиболее распространенным стандартом и используется в большинстве бытовых устройств;
  • менее распространенный тип B используется для передачи видео высокого разрешения;
  • тип C — миниатюрный вариант для малогабаритных мобильных устройств;
  • тип D — микроминиатюрный разъем;
  • тип E — автомобильный вариант разъема, выпускается в пыле- и влагозащищенном исполнении.

Рис. 3. Кабели HDMI типа A, C и D

Для подключения к кабелям HDMI на печатных платах требуются розетки HDMI, например, Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex.

Низковольтные разъемы питания

Цилиндрические разъемы питания обычно применяются в устройствах бытовой электроники и отладочных платах (например, Arduino Uno). Они могут использоваться также для питания батарейных устройств от сети переменного тока посредством источников питания (адаптеров), например, разъемы серии DJK (рис. 4) от Kls Electronics.

Рис. 4. Гнездовой разъем низковольтного питания

Для подключения плат к источникам питания, в частности — к литий-ионным и литий-полимерным аккумуляторам, используются также разъемы производства компании JST, отличающиеся малогабаритными корпусами, устойчивыми к механическим воздействиям. В конструкции разъемов JST предусмотрены фиксаторы, препятствующие самопроизвольному рассоединению разъемов.

Серии разъемов JST (рисунок 5) отличаются числом выводов и расстоянием между ними. Наиболее  распространенными типами являются:

• Серия VH с шагом выводов 3,96 мм, максимальным током 10 А и максимальным напряжением 250 В. Благодаря большой нагрузочной способности контактов данный тип разъемов может использоваться для передачи сигналов в цепях питания и выходных цепях.
• Серия XH с шагом выводов 2,50 мм, максимальным током 3 A и максимальным напряжением 250 В. Поскольку шаг выводов разъемов XH приблизительно соответствует шагу выводов 0,1″ (2,54 мм), их можно использовать в перфорированных и макетных платах. Разъемы JST-XH применяют в зарядных устройствах с балансировкой заряда для аккумуляторов радиоуправляемых моделей.
• Серия РН с шагом выводов 2,00 мм, максимальным током 2 А и максимальным напряжением 100 В используется для соединения «кабель-плата» с высокой плотностью расположения контактов. Разъемы JST-РН используются для подключения литий-полимерных аккумуляторов.

Ввиду того, что разъемы JST выпускаются в различных типовариантах, идентификация конкретного разъема по его обозначению в каталоге может вызвать некоторое трудности, поэтому перед заказом целесообразно проверить шаг и число выводов разъема.

Варианты разъемов JST:

• серия VH(LF)(SN) с 2…10 контактами;
• серия XH-A(LF)(SN) с 2…20 контактами;
• серия PH для штыревого монтажа — PH-K-S(LF)(SN) с 2…16 контактами;
• серия PH для поверхностного монтажа — PH-SM4-TB(LF)(SN) с 2…16 контактами.

Рис. 5. Разъем JST для установки на плату

Разъемы IEC

Разъемы IEC широко используются для подключения персональных компьютеров и лабораторного оборудования к сети переменного тока.

Панельки для микросхем

Панельки для микросхем с двухрядным расположением выводов, или DIP (рисунок 6) предназначены для установки микросхем, резисторных сборок, светодиодных индикаторов и DIP-переключателей. Штыревые компоненты с двухрядным расположением выводов могут устанавливаться на плату пайкой в отверстия либо в разъемы. Использование панелек  обеспечивает возможность быстрой замены компонентов и исключает их повреждение при пайке.

Менее распространенным является вариант разъема с однорядным расположением выводов (SIP).

Вариант разъемов DIP — серия 1-2199 производства компании TE Connectivity.

Рис. 6. Держатель микросхем в корпусе DIP

Микросхемы в пластмассовых корпусах с четырехсторонним расположением выводов — PLCC (рисунок 7) — могут устанавливаться на плату путем пайки либо помещаться в специальные держатели. Применение держателей целесообразно в случаях, когда регулярная установка и снятие микросхем предусмотрены техническим регламентом, а также при необходимости установки предварительно запрограммированных микросхем, например, Flash-памяти.

Рис. 7. Держатель микросхем в корпусе PLCC

Микросхемы в корпусах с матрицей штырьковых выводов — PGA — имеют большее число выводов по сравнению с корпусами DIP и могут также устанавливаться в соответствующие держатели (рисунок 8).

Рис. 8. Держатель микросхем в корпусе PGA

Радиочастотные коаксиальные разъемы

Разъем байонетного типа, или BNC (рисунок 9), является одним из наиболее распространенных типов коаксиальных разъемов и применяется в видеотехнике, измерительных приборах и радиооборудовании. Разъемы BNC характеризуются постоянной величиной импеданса, что обеспечивает согласование с волновым сопротивлением кабеля в широком диапазоне частот, в частности, в радиочастотных устройствах. Наиболее распространенный тип разъема BNC предназначен для работы с 50-омными кабелями в диапазоне частот до 4 ГГц. В качестве примера можно привести разъемы серии 5-16345 TE Connectivity.

Рис. 9. Коаксиальный разъем BNC

Разъемы TNC (рисунок 10) имеют конструктивное исполнение, сходное с разъемами BNC, однако соединение в них осуществляется не байонетным, а резьбовым способом, благодаря чему эти разъемы более устойчивы к механическим воздействиям и способны работать на более высоких частотах.

Рис. 10. Коаксиальный разъем TNC

Разъемы N-типа (рисунок 11) представляют собой улучшенный вариант разъемов TNC для среднего уровня мощности сигнала и предназначены для использования в радиочастотных устройствах с диапазоном до 11 ГГц, а в прецизионном исполнении — до 18 ГГц. По своим частотным характеристикам разъемы N-типа сходны с разъемами TNC, но более устойчивы к механическим воздействиям вследствие бо?льших габаритных размеров.

Рис. 11. Коаксиальный разъем N-типа

Субминиатюрные коаксиальные разъемы SMA (рисунок 12) предназначены для работы на частотах до 18 ГГц. Для их соединения обычно требуется использование динамометрического ключа, поэтому, при необходимости частого подключения/ отключения кабелей целесообразно использовать вместо них разъемы BNC. Меньшими габаритами по сравнению с разъемами SMA обладают разъемы SMB и SMC. Разъемы SMB способны работать на частотах до 4 ГГц. Примером коаксиальных субминиатюрных разъемов является серия 10525 TE Connectivity.

Рис. 12. Коаксиальный разъем SMA

Разъемы U.FL (рисунок 13) используются при ограниченных габаритных размерах устройства — высота данного разъема составляет всего 2,5 мм. Разъемы U.FL устанавливаются непосредственно на печатную плату и могут работать на частотах до 6 ГГц, например, серия U.FL-R-SMT производства компании Hirose.

Рис. 13. Коаксиальный разъем U.FL

Разъемы USB

USB (универсальная последовательная шина) представляет собой промышленный стандарт, разработанный в середине 1990-х годов. Впоследствии область применения разъемов USB распространилась на потребительские товары. Большинство USB-кабелей снабжено штыревыми разъемами USB типа A, посредством которых они соединяются с гнездовыми разъемами USB, установленными в персональных компьютерах и другом электроном оборудовании, поддерживающем работу с периферийными устройствами USB. Другой конец USB-кабеля снабжается разъемами USB типа B, мини-USB или микро-USB (рисунок 14), что позволяет с помощью кабеля осуществлять обмен данными между компьютерами и периферийным оборудованием, а также заряжать аккумуляторы портативных устройств. В настоящее время применение разъемов мини-USB в мобильных устройствах неуклонно сокращается в пользу разъемов микро-USB. Варианты разъемов USB: гнездовой разъем типа A — серия 1734366 TE Connectivity series, гнездовой разъем типа B, например, 1734346-4 от TE Connectivity, гнездовой разъем микро-USB —  от разных производителей.

Рис. 14. Кабели USB с разъемами типа A, типа B и микро-USB

Штыревые межплатные соединители и винтовые клеммные блоки

Штыревые соединители (рисунок 15) и ответные к ним гнездовые части (рисунок 16) применяются для подключения плат расширения к базовой плате. Также они используются для установки перемычек (джамперов). Наиболее распространенные штыревые соединители имеют шаг выводов 0,1″ (2,54 мм) с однорядным или двухрядным расположением выводов и совместимы по шагу выводов с перфорированными печатными платами. Штыревые соединители используются также в макетных платах, например, в линейке устройств Arduino.

Варианты штыревых соединителей: серия 4-1037 TE Connectivity с числом выводов от 1 до 80. Ответная (гнездовая) часть — серия 5-53423 TE Connectivity с 3…10 выводами.

Рис. 15. Штыревая часть межплатного соединителя

Рис. 16. Гнездовая часть межплатного соединителя

Винтовые клеммные блоки (рисунок 17) используются для подключения проводов к плате. Винтовые клеммы обеспечивают прижим проводов к контактам. При выборе клеммных блоков необходимо обращать внимание на возможность достаточно легкого отсоединения проводов от клемм. Винтовые клеммные блоки  от разных производителей.

Рис. 17. Винтовой клеммный блок

Разъемы для объединительных плат

Разъемы объединительной платы (рисунок 18) соединяются параллельно таким образом, что выводы одного разъема подключены к выводам с теми же номерами других разъемов. Объединительная плата позволяет соединить несколько различных плат в единую систему. Вариант разъемов для объединительных плат — серия 850 производства компании Molex, например, разъем 85003-0062.

Рис. 18. Разъем для объединительных плат

Разъемы D-sub

Субминиатюрные разъемы D-sub (рисунок 19) содержат два и более рядов параллельно расположенных выводов, заключенных в металлический экран в форме буквы «D», обеспечивающий механическую прочность разъема. Наиболее распространенные типы разъемов D-sub содержат 25 выводов (DB-25) и 9 выводов (DB-9). Разъемы D-sub используются, в основном, для передачи видеосигнала и в качестве интерфейсных разъемов RS-232, однако в настоящее время они постепенно вытесняются более миниатюрными и бюджетными разъемами USB, Thunderbolt и HDMI. Вариант разъемов D-sub — серия 17343 TE Connectivity.

Рис. 19. Разъем D-sub

Разъемы FFC для гибких печатных шлейфов и FPC  для гибких печатных плат

Разъемы для гибких печатных шлейфов (рисунок 20) и гибких печатных плат являются альтернативой разъемам для жестких печатных плат в устройствах с ограниченным внутренним объемом, например, в сотовых телефонах. Вследствие своих конструктивных особенностей они имеют более высокую стоимость и сложнее в использовании по сравнению с разъемами для жестких печатных плат.

Рис. 20. Разъемы FFC для гибких печатных шлейфов

Модульные разъемы и разъемы Ethernet

Модульные разъемы изначально предназначались для подключения телефонных кабелей, однако в настоящее время они используются также в интерфейсах сети Ethernet. Восьмиконтактные разъемы 8P8C (рисунок 21), подключаемые витыми парами проводов, являются основным типом интерфейсных разъемов сети Ethernet. Довольно часто разъем 8P8C ошибочно называют «RJ45», но на самом деле наименование разъема RJ45 относится к стандартам телефонной связи. Вариант модульных разъемов Ethernet — серия 48025 компании Molex.

Рис. 21. Разъем 8P8C

Держатели карт памяти

Держатели карт памяти используются для подключения SD- и SIM-карт к печатным платам. Макетные платы, например, Raspberry Pi, имеют встроенный держатель карт памяти SD или микро-SD, что обеспечивает им достаточный объем памяти без задействования дополнительных ресурсов компьютера. Вариант держателей карт памяти — серия 503 производства Molex.

Рис. 22. Держатель SD-карт

Специализированные разъемы

Помимо перечисленных выше разъемов широкого применения, существует значительное число специализированных разъемов, к которым относятся, в частности:

Каждый из специализированных типов разъемов обеспечивает определенные преимущества в конкретных применениях. Однако в большинстве случаев разработчики, вероятно, смогут ограничиться разъемами общего применения, перечисленными в данной статье.

Какие есть разъемы на материнской плате, названия — гайд в 4 разделах

Основой любого ПК является материнка. В нее ставятся все остальные внутренние элементы. Благодаря ей они функционируют как единый организм. Зная, для чего нужен каждый из слотов на плате, можно без сложностей поставить в нее компоненты, если они вышли из строя, нужен апгрейд системы или хочется собрать компьютер самостоятельно.

Разъемы на материнской плате

Материнка — это платформа со множеством слотов для элементов начинки ПК. Какими они бывают и как называются основные порты — в этом разделе.

Процессор

Это главный элемент сборки, который отвечает за ее производительность. Он устанавливается в разъем под названием сокет. Расположен порт практически в центре платы. Он выглядит как большой квадрат со множеством отверстий или «ножек».

От производителя и поколения процессора зависит его совместимость с сокетом материнки. Это стоит учитывать, иначе поставить «камень» в плату просто не получится. Впрочем, узнать, подходят ли компоненты друг другу, просто: наименования разъемов указываются в характеристиках обоих устройств.

В тему: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

Жесткий диск

Без накопителя для хранения пользовательских и системных файлов не обойтись. Классические винчестеры, как и большинство твердотельных носителей, подключаются кабелем SATA 3 в соответствующий порт. Однако среди SSD дисков есть модели, которые вставляются в другой слот на системной плате. Он называется M2.

Примечание: кроме хранилищ, в SATAшный вход можно подключить оптический привод.

Видеокарта

Дискретный видеоадаптер устанавливается в большинство сборок, ведь без него не получится запустить крутые игры или профессиональные программы для работы с 3D-графикой. Кроме того, встречаются процессоры, где попросту нет интегрированного графического ядра.

Подключается GPU в разъем, который называется «PCI e x16» или «PCI express x16».

При подборе карты стоит помнить: некоторые дискретки занимают два слота.

Гнездо для ГПУ находится в нижней части платы. Бывает, что в материнке их несколько. Это позволяет параллельно подключить к системе несколько графических адаптеров, чтобы улучшить производительность в играх.

Пригодится: Какую материнскую плату выбрать — 8 ключевых критериев

Питание

Эти порты расположены в двух местах:

1. рядом с портом под оперативку;
2. чуть выше сокета — главный разъем питания.

Число пинов (контактов) на разных моделях может отличаться: от 24 до 28.

ОЗУ

Под оперативу на системной плате выделены специальные гнезда, количество которых на разных моделях зависит от того, какой объем RAM поддерживает материнка. Слоты имеют продолговатую форму и размещены чуть правее ЦП.

Совет: при выборе стоит учитывать, с каким типом памяти совместима «мать».

Читайте также: Как узнать чипсет материнской платы — 3 способа

Система охлаждения

Для поддержания оптимального климата внутри корпуса в него устанавливаются вентиляторы. Помимо вспомогательных вентиляторов, которые расположены спереди/сзади и работают на выдув/вдув соответственно, имеется и основная система охлаждения. Называется она процессорным кулером.

В боксовых версиях ЦП вентилятор идет в комплекте. Если не планируется разгон процессора в будущем, то базовым вариантом вполне можно обойтись. Устанавливается он прямо над CPU.

Для питания охлаждающей системы на плате есть специальные разъемы. Они отличаются количеством контактов.

Количество контактов	Тип кулера
2	стандартный
3	с тахометром
4	вентилятор с широтно-импульсным преобразователем, который дает возможность пользователю регулировать обороты

Вентилятор для ЦП как раз подсоединяется к последнему — четырехконтактному входу. Другие порты используются для подключения корпусного охлаждения.

Дополнительное оборудование

Все девайсы, вроде аудиоинтерфейсов, телевизионных тюнеров и прочих компонентов «второстепенной» важности, можно вставлять в стандартный PCI слот. В эту же категорию следует отнести разъем для батарейки «CMOS».

Благодаря ей настройки БИОС, а также системное время сохраняются, даже если компьютер перезагружается или отключается.

Передняя панель системного блока

Здесь имеются входы, куда подключают периферийные устройства. Их количество зависит от модели платы:

• USB;
• вход для подключения наушников;
• микрофонный выход.

Все подсоединить правильно нетрудно: порты подписаны.

Также спереди системного блока есть клавиши включения / выключения — Power switch, перезапуска — Reset switch, и светодиодные индикаторы: Power Led — питания, HDD Led — загрузки винчестера. Для их подключения выделена область с контактами. Здесь нет единого стандарта, потому их внешний вид и расположение на каждой материнке может отличаться.

Задняя панель системного блока

Тут находится большое количество разъемов, и некоторые из них такие же, что и спереди. Подключение портов не отличается. Разница лишь в том, что, как правило, на тыльной стороне их больше, чем на фронтальной.

USB порты

Используются для дополнительных девайсов, которые не нужно постоянно отключать: адаптер вай-фай, карты захвата видео, колонки, МФУ и прочее оборудование.

COM порт

В прошлом он использовался для подсоеднинения печатающих устройств. Но на современных платах разъем встречается крайне редко, поскольку уже устарел: большинство современной техники синхронизируется с компьютером по юсб.

Сеть и интернет

«Ethernet», который также имеет название «RJ 45» — единственный в своем роде порт, потому его трудно спутать с другими. На слоте есть маленькие, почти незаметные окошки. Они показывают, работает ли сеть.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Видео

Для вывода изображения монитор подключается в один из трех входов: DVI, HDMI, VGA. Второй — самый востребованый. Он способен обеспечить наилучшее качество картинки. Третий — все еще используется, но уже теряет актуальность.

Аудио

Чаще всего есть 3-6 входов для подключения акустики и микрофона.

красный	микрофонный
зеленый	для подключения акустики
голубой	линейный для вывода звука с ТВ, плеера или других внешних источников

Разъемы ноутбука

В большинстве своем порты на десктопных и ноутбучных материнках одинаковы, но все же встречаются интерфейсы, которых в стационарных ПК нет. Таких всего два:

1. PCMCIA — ExpressCard — узенький слот, который прикрывает заглушка. В него ставится карта расширения, где могут быть дополнительные порты. Можно, например, использовать ее для создания USB хаба.

2. Kensington Lock — бережет лэптоп от воров. В разъем вставляется специальный провод, оснащенный замком, и привязывается к любому предмету по аналогии с велосипедными противоугонными замками.

Примечание: Замок Кенсингтона бывает и в некоторых десктопных вариантах, но реже, чем в ноутбуках.

Инструкция: Установка процессора на материнскую плату: 3 шага

Зная, какие бывают слоты на материнках, выбрать подходящее устройство становится проще. Также эта информация пригодится, когда нужно правильно подключить все комплектующие во время сборки, апгрейда ПК своими руками.

Виды разъемов: классификация разъемов, их типы

Разъемы относятся к числу радиодеталей с наибольшим содержанием драгоценных металлов. Поэтому если вы поставили себе цель заработать на старой технике, рекомендуем изучить объект поиска детальнее.

Электрический соединитель (разъем) – это устройство, соединяющее два и больше электрических проводника электромеханическим методом. Количество контактов может варьироваться от одного до нескольких сотен. Разъемы состоят из двух компонентов: штекера и соответствующего ему гнезда. Наглядный пример самого простого и широко распространенного разъема — розетка, в которую мы вставляем вилку электроприборов. Существует огромное разнообразие типов разъемов, в некоторых даже сложно отличить гнездо от вилки. Однако конструкция у всех схожая.

Все типы разъемов состоят из нескольких основных элементов:

корпуса;

контактов;

кабельных вводов.

Корпус электрического соединителя может быть монолитным или разборным, керамическим, металлическим, пластмассовым или резиновым. Если корпус изготовлен из металла, в нем обязательно присутствует изолятор (из пластика, керамики, каучука или даже стекла).

Если рассматривать электрический соединитель с точки зрения ценности как источника драгметалла, то самой важной его частью являются именно контакты. Они производятся из металла, который имеет хорошую электропроводимость (зачастую из алюминия или меди). Для улучшения проводимости некоторые контакты покрывают драгоценными металлами (серебром, золотом, платиной). Особой ценностью отличаются некоторые типы разъемов советского производства, в них больше всего драгметалла. Известно, что для соединителей, которые предназначались для военного оборудования, контакты изготавливали полностью из золота или платины для достижения максимальной электропроводимости и прочности радиодеталей. Сегодня в большинстве случаев используется напыление. Оно позволяет предотвратить окисление при контакте и снизить стоимость производства РЭК.

История возникновения разъемов

Первые электрические соединители появились еще на заре эпохи электричества. После того как электрикой начали пользоваться не только для освещения помещений, но и для подключения первых электроприборов. Изначально их запитывали от патрона лампы накаливания, но это, как мы с вами понимаем, был не самый удобный и безопасный способ. Решение было найдено в 1904 году, когда Харви Хаббел изобрел и запатентовал устройство, которое мы сейчас называем электрический соединитель. Так появилась первая розетка. Деталь быстро завоевывала популярность, и уже в двадцатых годах прошлого столетия использовалась повсеместно. Чуть позже Альберт Бюттнер изобрел первый разъем с заземлением.

Типы разъемов

Научно-технический прогресс породил огромное количество электроприборов, для производства и эксплуатации которых используются разные виды соединителей. Классифицировать их можно по нескольким параметрам:

применение (питающие, видео, аудио, сигнальные и пр.),

напряжение (высоко-, низковольтные),

сила тока (слабо-, сильноточные),

диапазон частот тока (низко- и высокочастотные, для постоянного тока),

метод монтажа (на провод, на шасси, на панель),

способ подключения провода к контакту (винтовой клеммой, обжим, пайка),

защищенность от внешней среды (IP, IP68).

Материалы используемые для изготовления разъемов

Разные типы разъемов изготавливаются из металла, керамики, или пластика. Контактные группы выполняются из металла, который обладает высокой электропроводимостью — меди, алюминия и др. Для защиты от окисления и повышения электропроводных свойств контакты часто покрывают драгметаллами — золотом, серебром, платиной. Поэтому если в ваших закромах валяется старая техника, не стоит спешить относить ее на свалку. Свяжитесь с нашими консультантами, и они помогут вам извлечь из вашего мусора выгоду.

Наша компания купит у вас соединители разных типов по выгодной цене. Мы принимаем следующие виды разъемов:

советского производства (РППМ, РППГ, СНП, СНО, РПС, РПН, РПМ, МРН, ТАН, РС, РПКМ, ГРПМ, ГРПМШ, 2РМ, ШР).

отечественного производства (РППМ, РПС, РПС1, РС, МР, разъемы Украина, РППГ,ОНП, СНП, СНО, РПМ, 2РМ,2РМД,ШР, панельки

импортного производства (ТАН, ГРППМ7-90Г1, РГ1Н-3-5К, Eltra, DS и др.).

Это далеко не все виды разъемов, которые имеют ценность и могут стать источником дополнительного дохода. С более подробным списком всех радиодеталей и ценами вы можете ознакомиться на нашем сайте.

Дать реальную оценку стоимости той или иной радиодетали может только профессионал. Обращайтесь к нам за консультацией. Наши специалисты дадут вам исчерпывающую информацию: о цене на ваши РЭК, нюансах оформления сделки, доставке и оплате. Мы работаем, чтобы вы зарабатывали и возвращались к нам снова!

Условия приема деталей

Чтобы превратить старый хлам в реальные деньги, нужно сделать всего несколько шагов:

позвонить или написать нам;

отправить по почте или принести в пункт приема радиодетали или технику для демонтажа и извлечения разъемов;

получить деньги на карту либо наличными.

Мы работаем с юридическими и физическими лицами. Принимаем разные виды разъемов и другие РЭК в любом состоянии, как новые, так и б/у. Все сделки проводятся на основании договора купли-продажи.
