Распределительные устройства(РУ): классификация и назначение

Доставка электрической энергии к потребителям требует организации и устройства соответствующей материально-технической базы, важнейшими элементами которой выступают распределительные устройства. Рассмотрим основные разновидности распределительных устройств, их назначение и характеристики, порядок подключения и требования.

Назначение распределительных устройств

Распределительными устройствами называют электроустановки, принимающие и распределяющие электроэнергию в ходе доставки её к потребителям. Кроме доставки энергии по назначению, РУ служат для подачи напряжения соответствующих характеристик на оборудование электроустановок и коммутационных систем.

Классификация

Различают несколько классификаций РУ по различным особенностям. Распределительные устройства, в зависимости от условий эксплуатации бывают(чтобы увеличить схему  кликните по ней):

• открытого типа (ОРУ) – оборудование, расположенное вне зданий или других укрытий. Такие устройства отличаются удобством проверки исправности, простотой расположения и внесения изменений, но занимают большое пространство и требуют повышенной защиты от неблагоприятного воздействия атмосферных и климатических факторов;
  ОРУ

• закрытого типа (ЗРУ) – размещаются в защищённых объектах и занимают намного меньше места. Недостаток – сложность в обслуживании в связи с большей компактностью размещения. Характерны для условий промышленного предприятия или города.

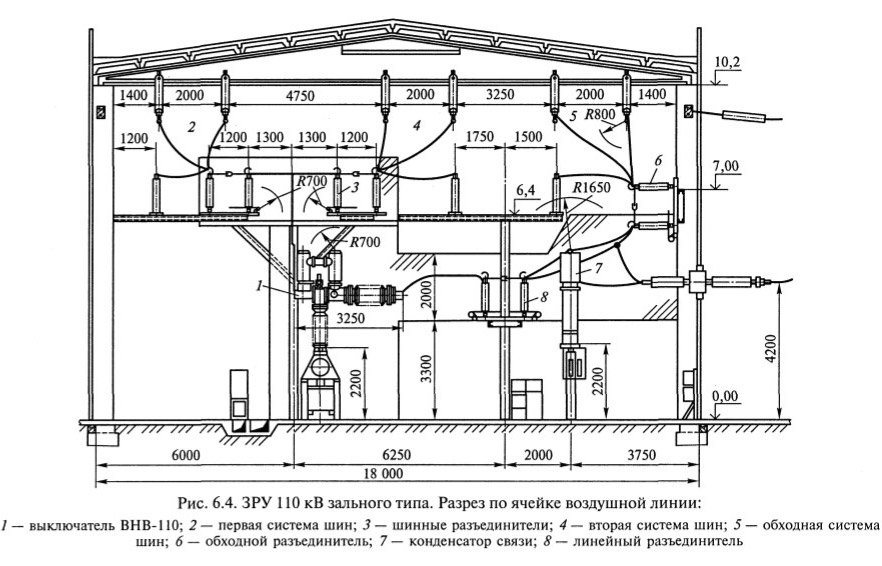

  ЗРУ

Видео про ОРУ:

Указанные РУ могут различаться по следующим критериям:

• способу разделения – в виде отдельных секций или с шинными системами. Шинные системы могут переключать потребителей от одной секции к другой. Если выполняются отдельные секции, потребитель подключается персонально;
• схеме подключения устройств – кольцевым и радиальным способом. При кольцевой схеме один объект подключается к нескольким выключателям. Если устраивается радиальная схема – потребители питаются посредством разъединителей сборных шин с помощью одного выключателя. Радиальный способ более простой, а кольцевой – надёжнее и практичнее для обеспечения работы электрооборудования;
• присутствия обходных элементов – данная система позволяет производить ремонт оборудования без отключения абонентов.

В дополнение к перечисленным разновидностям используется элегазовое оборудование, предусматривающее помещение установок внутрь пространства, заполненного специальным составом с высокими свойствами безопасности.

Конструкция – КРУ

Также применяются комплектные распределительные устройства (КРУ), состоящие из типовых модулей, помещённых в шкафы. Такие элементы содержат необходимые предохранительные блоки, выключатели и другие составляющие и поставляются в готовом виде, не требующем комплектации. Если устройство предполагает наружную установку, его называют КРУН. Такой модуль предусматривает наличие соответствующей защиты.

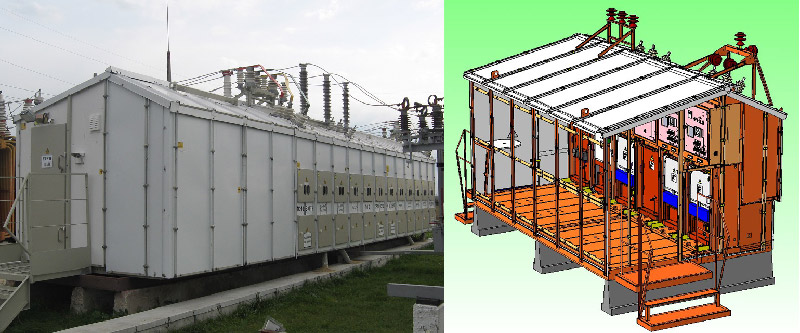

КРУН

Видео про КРУ:

В зависимости от класса напряжения, параметров сети, численного состава абонентов, предусмотрено наличие следующих распределительных устройств:

• сборных камер;
• комплектных распределительных устройств;
• пунктов по ведению коммерческого учёта;
• комплектных трансформаторных подстанций;
• пунктов по автоматическому регулированию напряжения;
• панелей щитов распределения;
• распределительных низковольтных щитков;
• шкафов по учёту электрической энергии наружного размещения для частных домов;
• устройств по контролю параметров.

Детальнее об особенностях РУ по характеристикам напряжения.

Подробнее про РУ можете найти в этой книге(про РУ со страницы 392):Открыть книгу

РУ до 1 кВ

Указанные элементы комплектуют и размещают в специальных шкафах или щитках. Их назначение может предусматривать передачу энергии потребителям или запитку собственного оборудования.

Кроме основных систем, такие модули могут снабжаться дополнительными устройствами:

• токовыми трансформаторами и приборами учёта электрической энергии;
• индикационными цепями и сигнализаторами положения коммутационных переключателей;
• измерительными блоками для определения технических характеристик цепей;
• сигнализационными и защитными устройствами от замыканий на землю;
• аппаратами автоматического включения резервных цепей;
• дистанционными системами управления.

Низковольтные распределительные устройства могут включать модули с постоянным током, распределяющие напряжение от источников питания к оборудованию и потребителям.

Высоковольтное оборудование

Данные системы рассчитаны на работу элементов в условиях напряжения выше 1 кВ.

РУ могут комплектоваться в шкафах, разделённых на отдельные отсеки с токовыми трансформаторами, отходящими кабелями, сборными шинами, выкатной частью и отсеками вторичных цепей.

Отдельные отсеки надёжно изолируются, для обеспечения безопасности эксплуатации. В выкатных модулях, учитывая назначение, размещаются выключатели, трансформаторы напряжения, разрядники, трансформаторы собственных потребностей.

Расположение выдвижного элемента может предусматривать нахождение в рабочем, контрольном (разобщённом) или ремонтном положении. Если аппарат в работе, замыкаются главные и вспомогательные схемы. Для контрольного положения характерно разомкнутое состояние главных и замкнутое – вспомогательных цепей. При ремонтном положении обе цепи размыкаются, а выдвижной элемент располагается за пределами шкафа.

Шины токоведущих элементов выполняются из алюминия или сплавов на его основе. При применении токов большой величины используются медные элементы, а если значение номинального электротока в пределах 200 А – из стали.

Безопасность работы оборудования обеспечивается за счёт соответствующих блокирующих систем. Применяются шторки и ограждения, закрывающие выкаченный выдвижной элемент и не допускающий возможность включения оборудования в таком состоянии.

Грамотное использование и комплектация распределительных устройств обеспечивает надёжную подачу энергии потребителям в заданных параметрах и безопасность эксплуатации энергетического оборудования.

Назначение, устройство, классификация ГРП

Газорегуляторным пунктом (установкой) называется комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным.

В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:

• газорегуляторный пункт шкафной (ГРПШ), в котором технологическое оборудование размещается в шкафу из несгораемых материалов;
• газорегуляторная установка (ГРУ), в которой технологическое оборудование не предусматривает наличие собственных ограждающих конструкций, смонтировано на раме и размещается на открытых площадках под навесом, внутри помещения, в котором расположено газоиспользующее оборудование, или в помещении, соединенным с ним открытым проемом;
• пункт газорегуляторный блочный (ПГБ), в котором технологическое оборудование смонтировано в одном или нескольких транспортабельных зданиях контейнерного типа;
• стационарный газорегуляторный пункт (ГРП), где технологическое оборудование размещается в специально для этого предназначенных зданиях, помещениях или открытых площадках. Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

Газорегуляторные пункты и установки можно классифицировать следующим образом:

• по назначению: домовые и промышленные.
• по числу выходов: с одним и более выходами.
• по технологическим схемам:
  • с одной линией редуцирования;
  • с основной и резервной линиями редуцирования;
  • с двумя линиями редуцирования, настроенными на разное выходное давление, и двумя резервными линиями;
  • с четырьмя линиями редуцирования (две основные, две резервные), с последовательным редуцированием, с одним или двумя выходами.

ГРПШ-400, ГРУ-400, ПГБ-400 производства ООО «Газ-Сервис»

Что касается газорегуляторных пунктов и установок с основной линией редуцирования и байпасом, то согласно п. 44 «Технического регламента «О безопасности сетей газораспределения и газопотребления» в газорегуляторных пунктах всех видов и газорегуляторных установках не допускается проектирование обводных газопроводов с запорной арматурой, предназначенных для транспортирования природного газа, минуя основной газопровод на участке его ремонта и для возвращения потока в сеть в конце участка, что прямо запрещает использование байпасов.

Одним из вариантов замены газорегуляторных пунктов и установок с байпасом являются газорегуляторные пункты и установки с основной и съемной обводной (см. СОЛ) линиями. Конструктивно подобные изделия представляют собой двухниточный пункт, в котором одна линия (СОЛ) является съемной. СОЛ предназначена для подачи газа потребителям при проведении регламентных работ на основной линии либо для восстановления газоснабжения в случае аварии. По конструкции, составу и типу оборудования СОЛ полностью соответствует основной линии редуцирования. Кроме этого, СОЛ должна предусматривать подключение к ней сбросных и продувочных трубопроводов. Для перевозки СОЛ комплектуются съемными комплектами транспортировочных кронштейнов.

Газорегуляторные пункты и установки с двумя и четырьмя линиями редуцирования в свою очередь по технологической схеме подразделяются на:

• пункты и установки с последовательной установкой регуляторов;
• пункты и установки с параллельной установкой регуляторов.

По выходному давлению подразделяются на:

• пункты и установки, поддерживающие на выходах одинаковое давление;
• пункты и установки, поддерживающие на выходах разное давление.

Пункты и установки, поддерживающие на выходах одинаковое давление, могут иметь одинаковую и различную пропускную способность линий. Пункты с различной пропускной способностью применяются для управления сезонными режимами газоснабжения (зима/лето) либо для газоснабжения разных объектов.

Оптимус-7000 с СОЛ производства ООО «Завод ПГО «Газовик»

СОЛ на базе РДНК-400 производства ООО «Завод ПГО «Газовик»

Расположение входа/выхода у газорегуляторных пунктов зависит как от технических условий подключения, так и от типовых решений различных производителей. Бывают пункты с вертикальным и горизонтальным расположением входа и выхода, вход и выход могут быть расположены как с одной стороны изделия, так и на его противоположных сторонах. Для изделий со входом и выходом на противоположных сторонах различают «правое» и «левое» исполнения — по стороне, с которой поток газа поступает в газорегуляторный пункт.

В случае необходимости для отопления ГРПШ и ПГБ могут быть использованы различные методы обогрева. Отопление бывает электрическим, либо с помощью газовой горелки или конвектора, либо от внешнего источника тепла. Выбор его типа зависит от места установки и условий эксплуатации оборудования.

Газорегуляторные пункты могут содержать узел учета расхода газа (см. главу 10) и оборудование для дистанционного контроля и управления технологическими параметрами (телеметрии/телемеханики), которое из-за своей специфики и большого количества производителей в данной книге не представлено.

Рассмотрим устройство ГРП с основной и резервной линиями редуцирования. Основная линия редуцирования включает следующее последовательно соединенное трубопроводами оборудование: входное отключающее устройство 4, фильтр газовый 15, регулятор давления газа 14 с встроенным предохранительным запорным клапаном, выходное запорное устройство 17.

Фильтр газа осуществляет его очистку от механических примесей. Степень засоренности фильтра определяется с помощью индикатора перепада давления 16.

Регулятор давления газа осуществляет понижение давления до требуемого и сохраняет его неизменным вне зависимости от изменения входного давления и расхода газа.

Встроенный в регулятор предохранительный запорный клапан осуществляет перекрытие подачи газа в случае выхода давления (контролируемого через импульсный трубопровод 11) за верхний или нижний пределы его настройки.

Предварительная настройка параметров регулятора давления и предохранительного запорного клапана осуществляется через кран 7, для чего предварительно перекрываются краны 6 и 17. После настройки давление сбрасывается через трубопровод 2.

Резервная линия редуцирования идентична основной по составу технологического оборудования и служит для регулирования давления газа на период обслуживания или ремонта оборудования основной линии. Давление газа на входе обеих линий редуцирования контролируется через краны 10 с помощью манометров 8 на входе и 9 на выходе ГРП.

Для продувки газопровода основной и резервной линии служат трубопроводы 3.

Помимо запорного клапана, для защиты потребителя от повышения выходного давления сверх установленных значений в составе ГРП предусмотрена сбросная линия, предназначенная для сброса газа в атмосферу. Она состоит из трубопровода забора контролируемого давления с запорным устройством 13, предохранительного сбросного клапана 12, сбросного трубопровода 1. Подробное описание работы всех описанных устройств можно найти в соответствующих разделах.

При выборе газорегуляторных пунктов и установок базовыми являются рабочие параметры, обеспечиваемые регулятором давления газа (входное и выходное давление, пропускная способность), поэтому следует руководствоваться «Основными принципами выбора регуляторов». При этом не следует забывать , что выходные параметры пунктов и установок могут существенно отличаться от выходных параметров регуляторов. К примеру, максимальная пропускная способность пункта редуцирования газа определяется наименьшим из значений максимальной пропускной способности входящих в его состав регулирующей, запорной и защитной арматуры и фильтров газа.

Газорегуляторные пункты и установки, в том числе с узлами учета расхода газа изготавливаются на основании технического задания (опросного листа, см. стр. 1256). Справочные таблицы с основными характеристиками газорегуляторных пунктов и установок приведены на стр. 1246–1251.

Быстро и удобно подбор ПГРШ, ПГБ и ГРУ можно сделать с помощью бесплатных сервисов подбора на сайте www.gazovik-sbyt.ru в меню справа «Экспертный подбор». Работа сервисов подбора описана на стр. 1234–1235.

Газорегуляторный пункт(ГРП) с основной и резервной линиями редуцирования: 1, 3 — сбросные и продувочные трубопроводы; 2 — настроечная свеча; 4, 5, 6, 7, 13, 17 — запорная арматура; 8, 9 — манометр; 10 — кран шаровой для манометра; 11 — импульсный трубопровод; 12 — предохранительный сбросной клапан; 14 — регулятор давления газа с предохранительным запорным клапаном; 15 — фильтр газовый; 16 — индикатор перепада давления

НАЗНАЧЕНИЕ, УСТРОЙСТВО, РАБОТА.

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ 2

ВВЕДЕНИЕ 3

НЕИСПРАВНОСТИ ТОРМОЗНОЙ СИСТЕМЫ. 5

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 5

РЕМОНТ 5

ПРАВИЛА И МЕРЫ БЕЗОПАСНОСТИ. 5

ЛИТЕРАТУРА 5



ВВЕДЕНИЕ

Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке.

Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а следовательно, эффективность при эксплуатации автомобиля.

К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения.

Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.

Рабочая тормозная система служит для снижения скорости движения автомобиля вплоть до полной его остановки вне зависимости от его скорости, нагрузки и уклонов дороги.

Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги.

Запасная тормозная система предназначена для плавного снижения скорости движения автомобиля до остановки, в случаи отказа полной или частичной рабочей системы.

Вспомогательная система тормозов предназначена для поддержания постоянной скорости автомобиля, при движении его на затяжных спусках горных дорог, с целью снижения нагрузки на рабочею тормозную систему при длительном торможении.

Тормозная система прицепа, работающая в составе автопоезда, служит как и для снижения скорости движения прицепа, так и для автоматического торможения его при обрыве сцепки с тягачом.

Каждая тормозная система состоит из тормозных механизмов, которые обеспечивают затормаживание колес или вал трансмиссий, и тормозного привода приводящего в действие тормозной механизм. Тормозной механизм может быть колесный, трансмиссионный, барабанный и дисковый.

Дисковый тормозной механизм составляют:

1. тормозной диск,

2. поршень с манжетом,

3. поршни с манжетом,

4. тормозная колодка.





Барабанный тормозной механизм:

1. Разжимной кулак

2. Тормозной барабан

3. Пружина

4. Тормозная колодка

5. Тормозная накладка





Гидравлический привод предназначен для передачи усилия водителя через педаль с помощью тормозной жидкости, и состоит из: тормозного главного цилиндра, колесного тормозного цилиндра и соединительных трубок и шлангов. Гидровакуумного усилителя и разделителя тормозов.

НАЗНАЧЕНИЕ, УСТРОЙСТВО, РАБОТА.

Назначение системы тормозов для снижения скорости и быстрой остановки автомобиля, а так же для удержания его на месте во время стоянки.

Устройство тормозной системы с пневматическим механизмом:

1. Разжимной кулак

2. Тормозной барабан

3. Пружина

4. Тормозная колодка

5. Тормозная накладка



Разжимной кулак состоит из:

1. Толкатели,

2. Истуцер,

3. Поршень,

4. Упорное кольцо.





Пневматические тормоза обеспечивают более эффективное действие тормозных механизмов. В ней используется сжатый воздух.
Устройство пневматического привода тормозов:

1. компрессор.

2. влагопоглотиель.

3. конденсатор.

4. конденсационный
баллон.

5. два защитных
клапана.

6. воздушный баллон.

7. клапан управления
тормозами прицепа.

8. Разопщитильный
кран.

9. соединительная
головка.

10. тормозные камеры.

11. тормозной кран.

12. трубопроводы
контроля передних
колес.

13. трубопроводы
контроля задних
колес.

14. манометры.

15. Предохранительный
клапан.

1)Компрессор служит для создания запаса воздуха под высоким давлением.

Устройство компрессора. Он состоит из: картера, блока цилиндров, головки, двух поршней, шатунов, коленчатого вала, двух нагнетательных и двух впускных клапанов с пружинами, коромысел, двух плунжеров, двух шатунов и привода.

2)Регулятор давления автоматически поддерживает необходимое давление сжатого воздуха в системе.

3)Предохранительный клапан служит для предохранения пневматической системы от неисправности регулятора давления, причем клапан установлен на правом воздушном болоне и отрегулирован на давление воздуха в системе, равное 0,9-0,95МПа.

4) Воздушный баллон служит для хранения запасов сжатого воздуха поступающего от компрессора. В них имеются краны для слива конденсата воды и масла и предохранительный клапан. Для накачки с жатым воздухом шин используется кран отбора воздуха отверстие которого закрывается колпачковой гайкой, чтобы не был загрязнен. На автомобилях используют несколько баллонов.

Тормозной кран служит для управления тормозами автомобиля в результате регулировки подачи сжатого воздуха из болонов к тормозным камерам. Тормозной кран также обеспечивает постоянное тормозное усилие при неизменном положении тормозной педали и быстром растормаживание при прекращении нажатия на педаль.

Соединительная головка на задней поперечине рамы и служит для соединения воздухопровода между отдельными прицепами.

Разобщительный кран служит для отключения магистрали от прицепа и устанавливается перед соединительной головкой. Кран открывают после присоединения пневматической системы прицепа.

Манометр позволяет проверять давление воздуха как в воздушных баллонах, так и в тормозных камерах системы пневматического привода. Для этого он имеет две стрелки и две шкалы. По нижней шкале проверяет давление в тормозных камерах, по верхней — в воздушных баллонах.

Воздушный фильтр предназначен для очистки воздуха, поступающего от компрессора в пневматическую систему от влаги и от масла. Он установлен на поперечной балке крепления воздушных баллонов.

Антифризионный насос предохраняет пневматическую систему от замерзания в ней конденсата в условиях зимней эксплуатации автомобиля.

Работа пневматической системы тормозов: в компрессоре создается запас воздуха под давлением, который хранится в воздушных баллонах. При нажатии на педаль тормоза воздействует на тормозной кран, который создает давление в тормозных камерах, которые приводят в действие через рычаг тормозной механизм, который и производит торможение и при отпуске педали прекращается торможение.

Читайте также:

Рекомендуемые страницы:

Поиск по сайту

устройство, принцип работы, виды, назначение

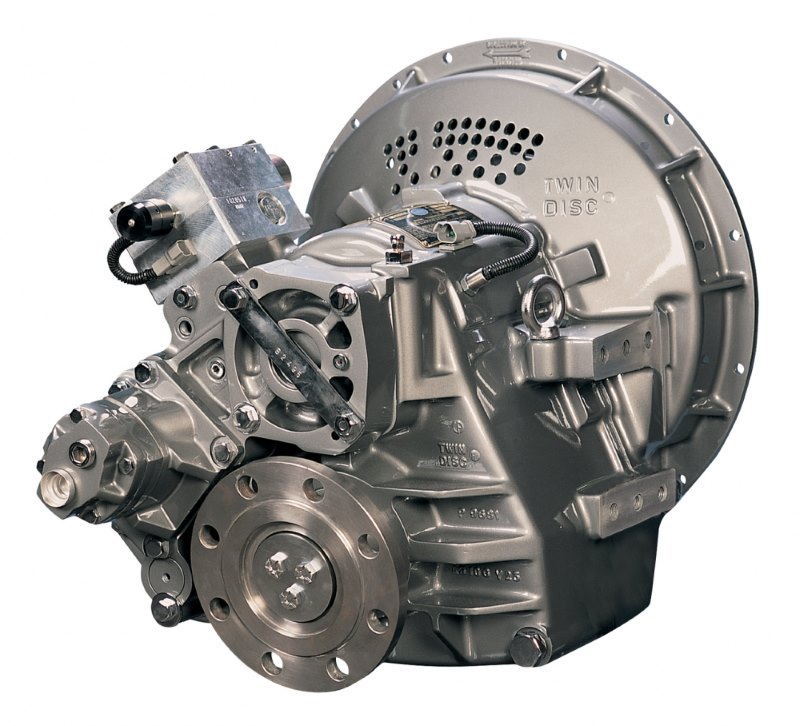

Редуктор – механизм, изменяющий крутящий момент и мощность двигателя, присутствует практически в любой машине и станке. Он является частью трансмиссии автомобиля и регулирует с высокой точностью перемещение в точных приборах. Что такое редуктор с технической точки зрения? Это одно или несколько зубчатых зацеплений, взаимодействующих между собой и понижающих количество оборотов двигателя до приемлемой скорости вращения исполняющего узла. Вместо ведущей шестерни может быть червяк.

Устройство и принцип работы

Редуктор без дополнений газовый или гидравлический, подразумевает механическое устройство для изменения угловой скорости и крутящего момента. Он работает по принципу Золотого правила, когда передаваемая вращением мощность практически не изменяется, уменьшается на КПД.

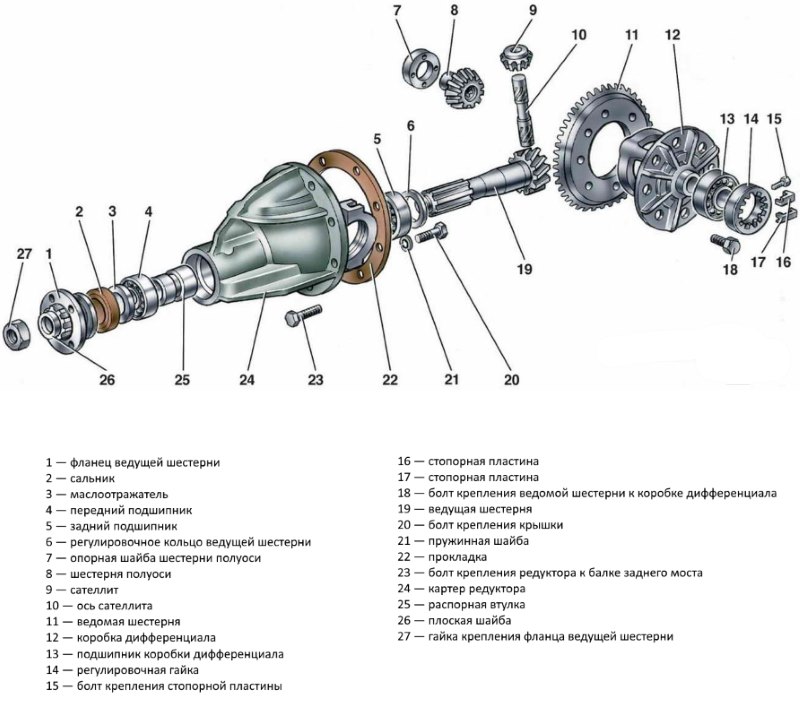

Устройство

Простейшее устройство редуктора, это зацепление из шестерни и зубчатого колеса. Крутящий момент передается через непосредственный контакт зубьев – элементов детали. Они движутся с одинаковой линейной скоростью, но разной угловой. Количество вращений шестерни и колеса за единицу времени разное, зависит от диаметров деталей и количества зубьев.

Шестерни и колеса неподвижно закреплены на валах или изготовлены совместно с ними. В корпусе может быть от одной до нескольких пар зубчатых зацеплений. На сборочном чертеже редуктора хорошо видно его устройство и составные части:

• корпус;
• крышка корпуса;
• пары в зацеплении;
• валы;
• подшипники;
• уплотнительные кольца;
• крышки.

Корпус в самом низу имеет отверстие для слива масла и приспособление контроля уровня смазочных материалов, глазок или щуп. Разъем с крышкой совпадает с плоскостью расположения осей.

На кинематической схеме редуктора схематически указаны зубчатые соединения, расположений валов и направление вращения. Также показан тип зуба, прямой или наклонный. По кинематической схеме можно определить количество ступеней, передаточное число и другие характеристики, как работает данный редуктор.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше 1.

Кроме рабочих шестерен могут использоваться паразитки – шестерни, которые не изменяют крутящий момент, только направление вращения колеса и соответственно вала, на котором оно расположено.

Маркировка

В условном обозначении редуктора имеется ряд цифр и букв, указывающих на его параметры и тип. Первым стоит указание на количество ступеней и вид зубчатого зацепления:

• цилиндрическое – Ц;
• червячное – Ч;
• коническое – К;
• глобоидное – Г;
• волновые – В;
• планетарное – П.

Комбинированные модели обозначаются несколькими буквами, начиная с первой пары:

• цилиндрически-червячные – ЦЧ;
• червячно-цилиндрические – ЧЦ;
• конически-цилиндрические – КЦ.

Количество передач данного вида указывается цифрой перед буквой.

Горизонтальное расположение считается нормой и не имеет своего обозначения. Для вертикального узла после обозначения типа передач ставится буква В. Б – означает быстроходную модель. За ним ставится условное числовое обозначение варианта сборки.

Далее указывается расстояние между осями ведущего и выходного вала, передаточное число цифрами и форма выходного вала буквенным обозначением, например, Ц – цилиндрический хвостовик, К – конический.

В маркировке может присутствовать указание на климатическое исполнение, например, для тропиков, северных районов, по какому госту выполнено.

Например: 1Ц2У-250-31,5-22-М-У2. Двухступенчатый цилиндрический с горизонтальным расположением. Межцентровое расстояние валов тихоходной ступени 250 мм, передаточное число 31,5. Вариант сборки узла 22, хвостовик по типу муфты, климатическое исполнение соответствует ГОСТ 15150-69.

Скачать ГОСТ 15150-69

Электрический привод – мотор и передаточный узел в одном корпусе, имеет несколько отличающуюся маркировку. Вначале стоит буквенное обозначение марки сборного привода, указывается скорость вращения выходного колеса, поскольку она постоянна, соединена с одним электродвигателем.

Технические характеристики

Редуктора отличаются внешне по размерам и форме. Внутреннее строение разнообразное. Объединяет их всех перечень технических характеристик, по которым они подбираются на различные машины и станки. К основным параметрам редуктора относятся:

• передаточное число;
• передаточное отношение;
• значение крутящего момента редуктора;
• расположение;
• количество ступеней;
• крутящий момент.

Передаточное число берется общее, всех передач, и одновременно указывается таблица передаточных чисел, если узел имеет 2 и более ступени. По нему подбирают узел, который преобразует вращение электродвигателя или мотора с нужное количество оборотов.

При этом важно знать величину крутящего момента на выходном валу редуктора, чтобы определить, будет ли достаточной мощность, чтобы привести в движение агрегат.

Передаточное число

Основная характеристика зубчатого зацепления, по которой определяются все остальные параметры. Показывает, на сколько оборотов меньше делает колесо относительно шестерни. Формула передаточного отношения:

U = Z₂/Z₁;

где U – передаточное число;

Z₁ число зубьев шестерни;

Z₂ число зубьев зубчатого колеса.

Модуль зубьев шестерни и колеса одинаковый. Их количество напрямую зависит от диаметра. Поэтому можно использовать формулу:

U = D₂/D₁;

Где D₂ и D₁ диаметры колеса и шестерни соответственно.

Расчет общего передаточного момента определяется как произведение передаточных чисел всех пар:

U_р = U₁× U₂× … × U_n;

Где U_р передаточное число;

U₁, U₂, U_n передаточные числа зубчатых пар.

При расчете передаточного числа берется отношение количества зубьев колеса и заходов червяка.

В цепных передачах расчет передаточного числа делается аналогично, по количеству зубьев на звездочках и по диаметрам деталей.

При определении передаточного числа ременной пары количество зубьев заменяется диаметрами шкивов и все умножается на коэффициент скольжения. В отличие от зубчатой передачи, линейная скорость движения крайних точек на шкивах не равна друг другу. Зацепление не жесткое, ремень проскальзывает. КПД передачи ниже, чем у зубчатой и цепной передачи.

Передаточное отношение

При проектировании нового узла с заранее заданными характеристиками, за основу берется мощность будущего редуктора. Она определяется по величине крутящего момента:

где U₁₂ – передаточное отношение;

W₁ и W₂ – угловые скорости;

n₁ и n₂ – частота вращения.

Знак «–» указывает на обратное направление вращения колеса и вала, на котором оно находится. При нечетном количестве передач ведомое колесо крутится в противоположном направлении по отношению к ведущему, навстречу ему. При четном количестве зацеплений конических колес вращение обоих валов происходит в одном направлении. Заставить его крутится в нужную сторону можно установкой промежуточной детали – паразитки. У нее количество зубьев как у шестерни. Паразитка изменяет только направление вращения. Все остальные характеристики остаются прежними.

Крутящий момент

Определение крутящего момента на валу необходимо, оно позволяет узнать мощность на выходе редуктора, величины связаны прямо пропорциональным соотношением.

Крутящий момент входного двигателя на входе, умножается на передаточное число. Для получения более точного фактического значения надо умножить на значение КПД. Коэффициент зависит от количества ступеней и типа зацепления. Для прямозубой конической пары он равен 98%.

Назначение механизма

Редуктором называют узел, который изменяет мощность. Это может быть давление газа и жидкости в газовых баллонах, трубопроводах и на распределительных подстанциях. Механические редукторы изменяют число оборотов и угловую скорость.

Для чего нужен в механизме и машине зубчатый передаточный механизм. Он снижает угловую скорость двигателя, увеличивая при этом в столько же раз крутящий момент – силу, с которой может воздействовать выходной вал на исполняющий механизм.

Скорость вращения электродвигателя может достигать 1500 об/мин. Для работы станка оборудования она не подходит. При этом, если к шкиву мотора напрямую прикрепить груз, он не сможет сдвинуть его с места.

Функции узла, уменьшить скорость вращения в десятки раз и настолько же увеличить крутящий момент – усилие, с которым машина будет совершать работу.

Виды редукторов

Редуктор, это механизм, передающий крутящий момент. Простейшими механическими узлами, передающими крутящий момент, считаются ременная и цепная передачи. Они передают вращение с одного детали на другую и при этом изменяют угловую скорость.

Наибольшая группа редукторов, которые широко используются во всех механизмах, от кофемолки до доменных печей, механические зубчатые редукторы. Они разделяются на группы по нескольким параметрам:

• типу зубчатого зацепления;
• количеству передач;
• способу монтажа;
• пространственное положение осей и зубчатых соединений.

Обычно ведущий вал редуктора быстроходный. Он жестко соединен с двигателем и вращается с такой же скоростью, до 1500 об/мин. При обратном отношении, когда ведущим является колесо и скорость вращения на выходе возрастает, а крутящий момент падает, узел называют понижающим.

По типу зубчатого зацепления и форме шестерни, они делятся:

• цилиндрические;
• конические;
• червячные;
• планетарные;
• комбинированные;
• волновые.

Комбинированные модели могут иметь различные типу зубчатых зацеплений.

Цилиндрические

Наибольшее количество выпускается цилиндрических редукторов. Рабочая поверхность колеса и шестерни имеет форму цилиндра. Модели отличаются высоким КПД, простотой исполнения и большим разнообразием деталей. Одноступенчатые узлы получили название передаточного редуктора. Он компактный, понижает скорость вращения и одновременно передает крутящий момент.

По форме зуба цилиндрические модели делятся:

• прямозубые;
• косозубые;
• шевронные.

По кинематической схеме они бывают прямолинейные и разветвленные.

Прямой зуб имеет закругленную поверхность, способствующую максимально возможной площади контакта. При зацеплении зубья контактируют по всей длине. Трение сводится к минимуму. КПД прямозубого зацепления наиболее высокое, 99%.

К достоинствам прямозубых передач относятся минимальная нагрузка на подшипники, малое трение, механизм не греется.

Недостаток в сильном шуме во время работы и малой мощности. Чтобы предать большое усилие, колеса надо делать широкими, крупногабаритными.

Косой зуб расположен под углом. Площадь контакта у него больше при одинаковой ширине обода колеса. Зубья заходят в зацепление постепенно. Работает косозубая пара тихо, плавно и способна выдержать большие нагрузки.

Площадь трения по эвольвенте больше, детали греются. КПД косозубого зацепления 98% и ниже. Изготовление деталей с косым зубом сложнее, особенно фрезеровка зубьев. Требуется большая точность при настройке режущего инструмента. Наклонное положение зуба создает дополнительные осевые нагрузки на подшипники и сокращает срок их работы.

Для компенсации отрицательных осевых усилий косозубых передач, созданы шевронные. Они представляют два колеса на одном валу с наклоном зубьев в противоположную сторону. Таким образом еще больше увеличивается мощность.

Работают шевронные зацепления тихо. Недостаток в сложной и длительной технологии нарезания зубьев.

Количество передач может быть любое. Расположение валов параллельное, горизонтальное и вертикальное в одной плоскости. При большом числе зубчатых зацеплений в одном корпусе, возможно двурядное расположение валов.

Цилиндрические модели широко применяются во всех областях. От бытовой техники, кофемолок, дрелей, до металлургической и горнорудной промышленности. На каждом станке стоит один или несколько редукторов. В особо тяжелых условиях используют шевронные передачи.

Конические

Шестерня и колесо имеют коническую поверхность. Валы расположены под углом. Зуб на шестерне прямой и радиальный. Часто конические передачи используются в комбинированных или понижающих узлах. Направление вращения возможно в любую сторону. В качестве ведущего может выступать колесо.

Сколько передач в коническом передаточном механизме, зависит от его назначения. Обычно одна. Наиболее известный пример косозубого зацепления – дифференциал заднего моста, понижающий крутящий момент узел. От одного колеса вращается синхронно в одном направлении 2 шестерни.

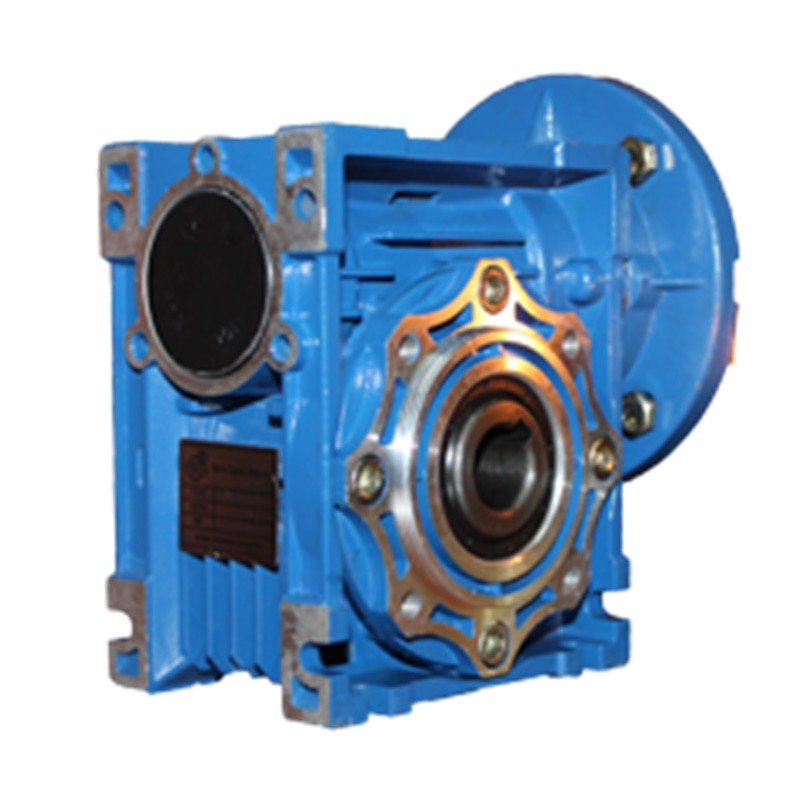

Червячный

Вместо ведущей шестерни в зубчатом зацеплении стоит червяк с нарезанной резьбой. Нитей бывает 1, 2, 4. Другого количества заходов не делают. Оси валов расположены перпендикулярно в разных плоскостях.

Червяк при вращении взаимодействует с несколькими зубьями колеса. От сильного трения под углом, возникает тормозящий момент. Он не позволяет колесу провернуться и сдвинуть червяк. Самоторможении используют в грузоподъемных механизмах. Подвешенный груз не сможет пойти вниз. Червячная передача может перемещать колесо и связанный с ним механизм с большой точностью. Это используют в приборах и станках для точной настройки положения инструмента.

Червячные редукторы создают с одной и двумя передачами. Часто делают комбинированные с коническими зацеплениями.

У червячного редуктора тихий и плавный ход, самое большое передаточное число одной пары до 80 единиц.

Недостаток в низком КПД и сильном нагреве во время работы. необходимо делать систему охлаждения.

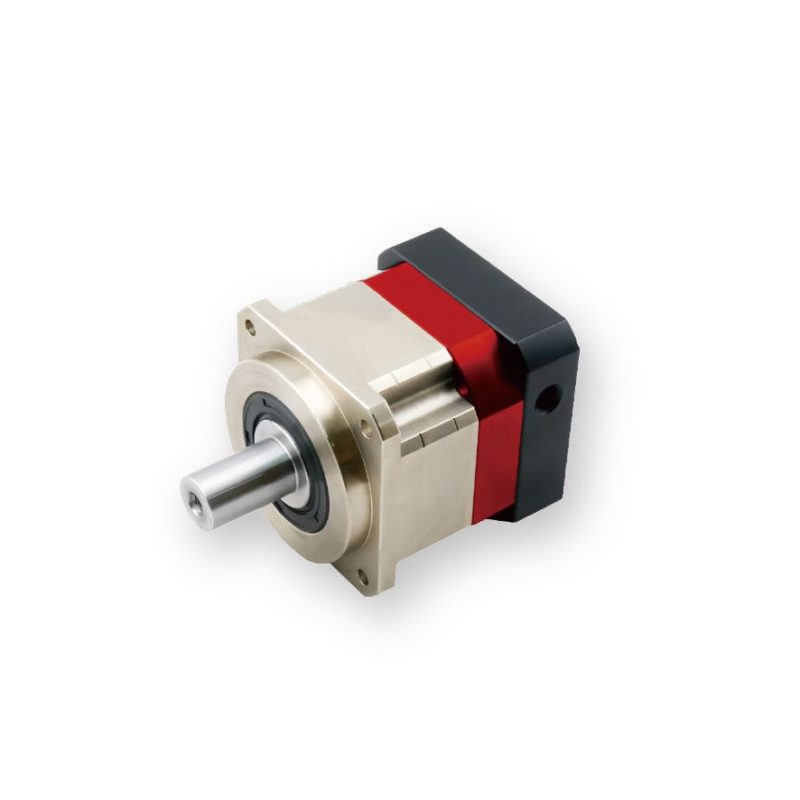

Планетарный

Планетарные модели конструктивно отличаются от всех других. У них колесо неподвижно зафиксировано в корпусе. В зацеплении с ним 4 сателлита – зубчатые колеса, которые синхронно вращаются от центральной шестерни.

Водило, соединенное с выходным валом, вращается вокруг солнечной шестерни. Валы сателлитов закреплены в нем через подшипники.

Сложное исполнение планетарного редуктора компенсируется его высокой мощностью, компактными размерами и тихим ходом. Планетарные модели используются для работы в шахтах, металлургии, горнорудной промышленности.

Комбинированные

Редукторы, в которых установлены передачи разного типа, называются комбинированными. Наиболее часто соединяют в одном корпусе цилиндрические пары с червячными или коническими.

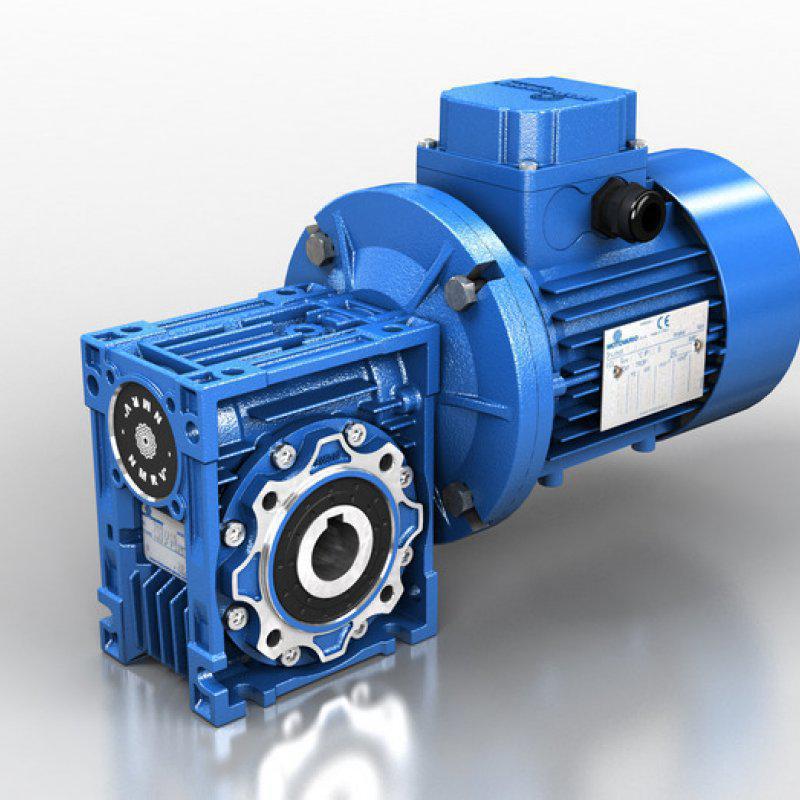

Мотор-редуктор – собранные в одном корпусе двигатель и передаточный узел. Привод обычно изготавливается с коническими или червячными парами. Количество передач одна и две.

В волновых моделях для вращения применяют колебания расположенной внутри колеса шестерни. Широкого распространения модель пока не получила.

Рекомендации по выбору

Как выбирать редуктор вместо сломавшегося, на имеющуюся технику и при создании механизмов самостоятельно. Основным является мощность на выходном валу. Она рассчитывается на основании оборотов двигателя по передаточному числу.

Следует обратить на расположение валов, оно в цилиндрических моделях может быть в одну сторону.

Крепление осуществляется с помощью фланца непосредственно к валу двигателя и с помощью отверстий в подошве устанавливается на платформу.

В маркировке указано межцентровое расстояние между валами. Этот размер имеет конструктивное значение при установке узла и соединения его с двигателем и валом рабочего механизма.

Следует посмотреть, какая пара в редукторе первая, ее передаточное число, зацепление. Выбор редуктора включает в себя и расположение валов в пространстве. Они могут располагаться под прямым углом и быть в разных плоскостях. Тип подшипников указывается в технической документации. Там же таблица сроков эксплуатации разных узлов.

При проектировании машины, подбор червячного редуктора выполняется по мощности и расположении зацепления. При нижнем зацеплении пара хорошо смазывается, не требует дополнительного охлаждения и способна работать длительно время. Следует обратить внимание на рабочий режим. Узел не всегда способен работать по несколько часов непрерывно. Червячное соединение быстро перегревается.

Распространенные неисправности

Поломки редуктора можно избежать при правильной его эксплуатации и регулярном уходе. Следует внимательно изучить паспорт. В нем указаны виды технического обслуживания и их периодичность. Надо регулярно менять масло, постоянно доливать его. Соблюдения режима работы позволит сохранить агрегат целым.

Основная неисправность редуктора связана с его перегревом. Это происходит при отсутствии смазки и использовании масел других марок. В противном случае агрегат перегревается, зубчатое зацепление может заклинить.

Подшипники имеют свой запас прочности. Их период эксплуатации указан в паспорте. Если вовремя не поменять на новые, узлы начинают рассыпаться. Шарики выпадут, и вал начнет вращаться с большим усилием, рывками.

Между корпусом и крышками: верхней и боковой, по плоскости разъема, при сборке закладывается герметик. Он не позволяет маслу вытекать наружу. Если его вовремя не менять, жидкость потечет со всех разъемов.

Перегрузки, резкое включение приводит к разрушению зуба. Когда передаточный механизм не соответствует двигателю, он долго не выдержит.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

32. Назначение, устройство и принцип работы разнесенной главной передачи.

На автомобилях МАЗ, автобусах ЛиАЗ и ЛАЗ задний ведущий мост имеет двойную разнесенную передачу, которая состоит из центральной (главной) передачи и колесных редукторов, расположенных в ступицах задних колес. Применение колесных редукторов (бортовой передачи) позволяет разгрузить дифференциал и полуоси, уменьшить габариты моста и увеличить дорожный просвет автомобиля. Центральная передача состоит из пары зубчатых колес со спиральными зубьями и межколесного дифференциала. Колесный редуктор автобусов ЛиАЗ выполнен в виде прямозубых цилиндрических зубчатых колес с внешним и внутренним зацеплением (планетарного типа). Он включает в себя полностью разгруженную полуось, ведущую (солнечную) шестерню, шестерни-сателлиты, оси, водило и коронное зубчатое колесо. Крутящий момент полуосью подводится к ведущей шестерне и передается трем установленным на осях шестерням-сателлитам, концы которых запрессованы в отверстия водила. Водило при помощи шпилек крепится к ступице колеса, вращающегося на шарико- и роликоподшипниках. Крутящий момент на ступицу колеса передается через водило, а коронное зубчатое колесо застопорено зубчатой опорой, которая неподвижно соединена с цапфой. На автомобилях МАЗ применяют колесный редуктор с застопоренным водилом. Он состоит из ведущей шестерни, установленной на шлицах наружного конца полуоси, трех шестерен-сателлитов с осями и коронного колеса с внутренними зубьями. Коронное колесо является ведомым элементом передачи и прикреплено винтами к ступице колеса. Водило состоит из наружной и внутренней чашек, соединенных болтами. Оно посажено на конец кожуха полуоси и связано с ним шлицевым соединением (застопорено). Крутящий момент от дифференциала центральной передачи подводится к полуоси, а от нее – к солнечной шестерне редуктора. От солнечной шестерни крутящий момент передается на три шестерни-сателлита, которые вращаются на осях в сторону, противоположную направлению вращения ведущей шестерни. От сателлитов крутящий момент передается ведомому (коронному) зубчатому колесу, а от него – к ступице колеса.

33. Назначение и общее устройство ходовой части автомобиля.

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины — все агрегаты, так или иначе связанные с рамой или несущей частью кузова. С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес. При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды. На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой. Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами. Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые. Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина. Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость. Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно. В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой). Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами. В состав подвески автомобиля также входит стабилизатор поперечной устойчивости. Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости. Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания. Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону. Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение. Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

Предложения со словосочетанием НАЗНАЧЕНИЕ УСТРОЙСТВА

Неточные совпадения

Поэтому говорить о линейной, жёстко детерминированной зависимости между преступлением и наказанием, как на уровне определения санкций, так и на уровне назначения уголовного наказания за конкретное преступление, означает сведение всей сложнейшей картины внутреннего устройства и функционирования социума и личности к закономерностям работы будильника. Вот и пост энергетики и живучести представлял собой обширное помещение с низким, чуть больше двух метров подволоком, сплошь загромождённое устройствами, даже названия которых не сразу выговоришь, не то чтобы назначение понять. Помимо этого существует весьма обширная категория так называемых устройств специального назначения. Техника наносистемная — созданные полностью или частично на основе наноматериалов и нанотехнологий функционально законченные системы и устройства, характеристики которых кардинальным образом отличаются от показателей систем и устройств аналогичного назначения, созданных по традиционным технологиям. Должен знать: технологический процесс, свойства и назначение обрабатываемых материалов и полуфабрикатов, устройство оборудования, контрольно-измерительных приборов. Роль рекламы особенно возрастает в условиях рыночной экономики, конкурентной среды, постоянного обновления ассортимента товаров, усложнения устройства и конструкций многих технически сложных изделий, товаров культурно-бытового и хозяйственного назначения. Он охотно объяснял мне устройство корабля, назначение приборов, учил обращаться с домашними роботами. Поэтому политико-правовая доктрина включает три компонента: 1) логико-теоретическую, философскую или иную (например, религиозную) основу; 2) выраженные в виде понятийно-категориального аппарата содержательные решения вопросов о происхождении государства и права, закономерностях их развития, о форме, социальном назначении и принципах устройства государства, об основных принципах права, его соотношении с государством, личностью, обществом и др.; 3) программные положения — оценки существующего государства и права, политические цели и задачи. Данное нами определение позволяет сконцентрировать в нём основные его признаки: это деятельность, связанная с использованием не поддающихся полному контролю технических устройств, систем и механизмов и чреватая причинением тяжёлых последствий, основным ненадёжным элементом которой выступает сам человек, разрабатывающий технические устройства и одновременно контролирующий их деятельность в ходе эксплуатации, при этом в силу психофизиологических нагрузок, в экстремальных ситуациях не всегда справляющийся с соответствующим функциональным назначением. И мы создаём всё больше и больше устройств, являющихся компьютерами общего назначения, но работают они только как GPS-навигаторы, или как телефоны, или как MP3-плееры. Устройство и оборудование выбросов систем местной вытяжной вентиляции не должны влиять на ухудшение условий проживания и пребывания людей в жилых домах, помещениях и зданиях иного назначения. Должен знать: назначение, принцип действия и устройство обслуживаемых групп машин, механизмов и приспособлений; способы определения причин аварий и преждевременного износа деталей машин, механизмов и приспособлений; правила и способы строповки грузов, требующих повышенной осторожности; устройство, назначение, правила подбора, проверки исправности и использования грузозахватных приспособлений и такелажа. Такая ситуация возникает при перевозке грузов в прямом смешанном сообщении, когда при передаче груза с одного вида транспорта на другой перевозчики имеют доступ к этому грузу, и груз приходит на станцию назначения за запорнопломбировочным устройством перевозчика. Должен знать: устройство и правила обслуживания транспортно-уборочных машин; виды топлива и смазки; назначение, сроки и способы зарядки аккумуляторных батарей; правила уличного движения и движения по территории предприятия и пристанционным путям; установленную сигнализацию. Это не святилище, как думаешь ты, не память, не место преклонения — это реальное устройство, о назначении которого вы попросту забыли. Кроме того, простая схема наращивания дискового пространства позволяет рассматривать устройство как сегмент относительно недорогой и довольно ёмкой внешней дисковой подсистемы для хранения цифрового контента различного назначения (архивы фотографий, фильмов, музыкальных композиций и пр.). Если транспортное средство прибыло в пункт назначения с техническими неисправностями, в результате которых возникла возможность доступа к грузу или его повреждения, или с какими-либо неисправностями запорнопломбировочных устройств, перевозчик по требованию получателя и с его участием или по своей инициативе обязан вскрыть транспортное средство, произвести проверку количества мест, веса и состояния груза и при необходимости составить коммерческий акт либо акт установленной формы. Должен знать: государственные стандарты и технические условия на маркировку продукции; шифр и условные обозначения, правила и способы маркировки; шрифты для надписей; способы приготовления красок и клеящих составов; устройство и принцип работы оборудования и приспособлений, применяемых для маркировки; номенклатуру, виды, сорта, марки, вес и размеры продукции, подлежащей маркировке; применяемые клейма, их размеры и формы; назначение разметочного инструмента; причины бракованного нанесения клейма и способы его устранения; порядок оформления документов на маркируемую продукцию. В современном строительстве зданий различного назначения предусматривается устройство в них систем центрального отопления, холодного и горячего водоснабжения, канализации, водостоков, газоснабжения, вентиляции, а в отдельных случаях — кондиционирования воздуха. Под формой государства понимается организация государственной власти, её как вторичное, производное и в то же время относительно устройство, то содержание изучаемого объекта, которое выступает и рассматривается самостоятельное по отношению к главному, его природе и назначению. При назначении судебно-технической экспертизы документов с целью идентификации любых моделей принтеров наряду с печатающим устройством, как правило, предоставляют системный блок. Правда, чтобы запомнить устройство и назначение всех систем, приборов и приспособлений, научиться пользоваться ими при любых обстоятельствах, в том числе в темноте, дыму? и под шум льющейся в пробоины забортной воды офицеру-выпускнику училища требуется примерно полгода, матросу-новобранцу — полтора. Следует признать, что упомянутые устройства специального назначения достаточно сложны и дороги. Чтобы глаза не разбежались окончательно, устройства сгруппированы по своему назначению. Это — устройства, способы, вещества, а также предложения по применению уже известных устройств, способов и веществ по новому назначению. Должен знать: правила балансировки колёс, типы, размеры и назначение шин; устройство балансировочного станка и пресса; требования, предъявляемые к качеству работ. Корабль доставит вас до места назначения, спустится до высоты в сто ярдов и повиснет в воздухе, а специальное устройство разбудит пилота. Но и по прямому назначению пользоваться данным устройством достаточно удобно, чего нельзя было сказать о некоторых других моделях с бесчисленными и срабатывающими, когда не просят, кнопками. Она находится в зависимости от экономического развития, политического устройства по структуре органов контроля, их полномочиям, методам деятельности, но главное назначение — обеспечение контроля за исполнением законов и нормативных установок, способствование эффективной и результативной работе для решения задач, стоящих перед обществом и государством на определённых этапах развития. Изначально основным назначением BIOS было обслуживание устройств ввода-вывода (клавиатуры, экрана и дисковых накопителей), поэтому её и назвали «базовая система ввода-вывода». Сегодня существует большое количество таких устройств, разнообразных по исполнению и назначению. Разглядывая такой предмет, зритель должен понимать его устройство, назначение, материал, из которого он сделан. Прежде всего, это назначение отопительного устройства, показатели теплоёмкости и активный объём печного массива, общая теплоотдающая площадь, способ, которым осуществляется отток дыма. Он подал патентную заявку на сконструированное им «программируемое устройство для переноски предметов» — на робот промышленного назначения (патент выдан в 1961 году). Уже сейчас слияние нанотехнологий и биотехнологий позволяет проектировать множество удивительных устройств медицинского назначения (например, есть проект создания устройств, в которых электричество будет вырабатываться не из имплантируемых в организм батарей, а непосредственно на месте, за счёт разложения содержащейся в крови глюкозы). Это было целесообразно, так как устройство достаточно полно объясняло процесс, но при этом состояло из известных на тот момент узлов, используемых по прямому назначению. Должен знать: назначение, принцип работы, предельные нормы нагрузки обслуживаемых подъемно-транспортных, перегрузочных машин, механизмов и приспособлений; наименование грузов, визуальное определение массы перемещаемого груза; правила и способы погрузки, выгрузки, перегрузки и строповки грузов; устройство грузовых помещений, виды тары, упаковки и маркировки грузов; допустимые габариты при погрузке грузов на открытый железнодорожный подвижной состав и автомашины и разгрузке грузов из железнодорожных вагонов и укладке их в штабель; расположение складов и мест погрузки и выгрузки грузов; производственное задание и технологическую последовательность выполнения операций на обслуживаемом участке; правила техники безопасности и условную сигнализацию при производстве погрузочно-разгрузочных работ. Смеси, разные по структуре, свойствам и назначению, запрессовывают друг в друга в один асфальтобетонный слой в процессе устройства. Многочисленные корпоративные образования в германском мире, которые нормируют своё устройство решениями большинства и свободно выбирают свои органы; гражданско-правовые воззрения, которыми проникнута политическая мысль эпохи феодализма; столь частое тогда явление избирательной монархии, в частности, назначение путём выбора духовного и светского главы христианства; отношение сословий к князю, которое считалось основанным на соглашении и имело характер непрерывного ряда соглашений, — всё это в течение многих столетий служило прочной опорой договорной теории. Приведено описание устройства и назначения основных моделей цвета, концепции системы управления цветом, профилирования и калибрования графических устройств. Должен знать: правила санитарии и гигиены по содержанию убираемых мест; устройство и правила эксплуатации обслуживаемого оборудования и приспособлений; правила уборки; назначение и концентрацию дезинфицирующих и моющих средств; правила эксплуатации санитарно-технического оборудования. Любой грамотный специалист-баллистик после краткого изучения мог понять назначение этого устройства. Сложность устройства подпорных стенок напрямую зависит от их назначения. Бытовые радиоэлектронная аппаратура, средства связи, вычислительная и множительная техника, фото — и киноаппаратура, часы, музыкальные товары, электробытовые приборы, машины и инструменты, бытовое газовое оборудование и устройства, другие технически сложные товары бытового назначения до подачи в торговый зал или к месту выдачи покупки должны пройти предпродажную подготовку, которая включает: распаковку товара, удаление заводской смазки, пыли, стружек; осмотр товара; проверку комплектности, качества изделия, наличия необходимой информации о товаре и его изготовителе; при необходимости сборку изделия и его наладку. Однако она позволяет проследить, как менялась конструкция и форма устройств, главное назначение которых — экономить время и сокращать расстояния. Во время инструктажа на рабочем месте рабочему должны быть объяснены: устройство оборудования, правила пуска и остановки его, назначение предохранительных устройств и правила их применения. Постепенно у детей вырабатывается обобщённый способ действия по восприятию и анализу изделия с точки зрения его устройства, изготовления, функционального назначения, способа использования. И когда товарищ является искателем мест и назначений, выбор определяется личной благосклонностью или заботой об устройстве человека со скудными или расстроенными средствами, иногда без всякого соображения о том, способен ли человек к тому делу, на которое идёт, в состоянии ли он право править многими вверяемыми ему интересами, частными и общественными.

37. Назначение, классификация и устройство подвесок.

Подвеской называется совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода – свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные – части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные – части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силы_х. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение. При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля. В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении. При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля. Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески. При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

подвески
по направляющему устройству	по упругому устройству	по гасящему устройству	по стабилизирующему устройству
зависимые	рессорные	с амортизаторами	со стабилизатором
	пружинные
	торсионные
независимые	пневматические	без амортизаторов	без стабилизатора
	гидропневматические
	комбинированные

По направляющему устройству все подвески разделяются на два основных типа — зависимые и независимые.

Зависимой называется подвеска, при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска, при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие. Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона. При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески в качестве упругого устройства имеют листовые рессоры. Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины. Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры. Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом. Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля. От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними. В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т.п.). Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации. По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации. Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой. При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины. Пружины изготавливают из стального прутка круглого сечения. В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства. При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания. Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин. На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона. Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках. На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны. Двойной круглый баллон состоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колец с болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной. Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольца с болтами предназначены для крепления баллона. Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов. Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках. В зависимых подвесках используют главным образом буфера сжатия.
