Установка антенны для цифрового ТВ

Активный переход с аналогового на цифровое вещание позволил улучшить качество трансляции. В России этот процесс практически завершен. В июне оставшиеся регионы РФ перейдут на эфирное цифровое вещание. Изменения стали катализатором привлечения интереса пользователей. Установка антенны для цифрового телевидения – важная тема для россиян. Далеко не все пользователи знают, как выбрать, установить и настроить телеантенну, поэтому сейчас рассмотрим эти вопросы.

Как определить местонахождение телевышки

Жители крупных населенных пунктов, находящиеся в зоне уверенного приема сигнала, особо не заморачиваются над тем, как правильно направить антенну, поскольку ее вектор практически не отражается на качестве трансляции. С кардинально противоположной ситуацией сталкиваются жители поселков и сёл. Направление антенны влияет на прием цифрового вещания. Поэтому чрезвычайно важно, чтобы она была направлена в сторону ретранслятора сигнала.

Чтобы все сделать правильно и добиться максимальной качественного телевещания, нужно знать следующее:

  • точное месторасположение телевышки и расстояние от антенны до ретранслятора сигнала;
  • технические параметры: каналы и их частота вещания. Используя эту информацию, можно словить цифровой сигнал, даже находясь в отдаленных частях зоны покрытия. Пользователю придется настраивать каналы в ручном режиме, регулируя частоту;
  • список доступных для приема телеканалов. Сегодня запущено два бесплатных мультиплекса, в ближайшем будущем состоится запуск третьего.

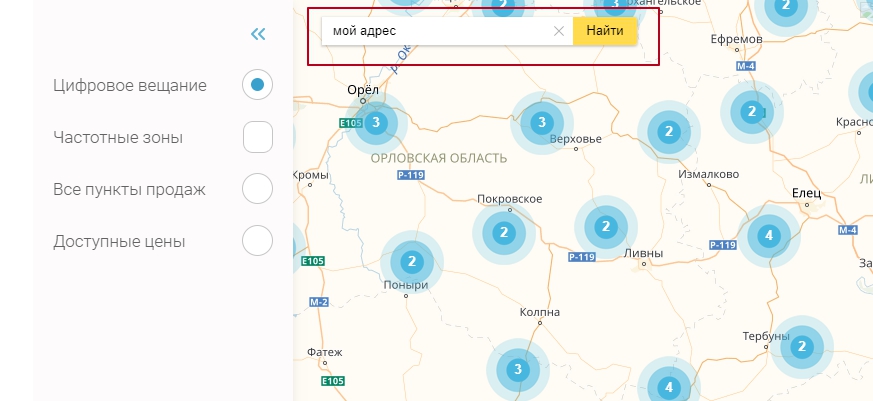

Вся актуальная информация о вышках и их месторасположении опубликована на официальной карте покрытия Цифрового ТВ. Пользователи могут изучить карты ретрансляторов и зоны покрытия. Необходимо ввести в строке поиска название населенного пункта. После этого появится карта местности. На ней обозначены телевышки.

Наведите курсор компьютерной мыши на населенный пункт, а потом кликните ЛКМ. Откроется информация о расстоянии телевышки. Пользователь сможет также ознакомиться с номерами каналов, частотой вещания, количеством доступных мультиплексов. В активном меню доступна специальная опция, позволяющая определить сформированную зону покрытия конкретной телевышкой.

Используя эти знания, пользователь сможет правильно установить антенну для последующей настройки цифрового эфирного телевидения. Получив необходимую информацию, можно приступать к приобретению оборудования. Пользователи, живущие в городе в зоне уверенного приема, смогут обойтись обыкновенной комнатной антенной.

Необходимое оборудование

Чтобы настроить прием цифровых эфирных каналов, пользователи устанавливают антенну, покупают ресивер, который подключается к телевизору коаксиальным кабелем. Однако список необходимого оборудования может изменяться в зависимости от модели телевизора, а также от отдаленности населенного пункта от телевышки.

Для подключения цифрового ТВ понадобится антенна дециметрового диапазона. Это оптимальный вариант для качественного приема цифрового сигнала. Допускается использование комнатных антенн, а также устройств для наружного монтажа. Выбор во многом зависит от того, в каком населенном пункте живет пользователь. Например, если речь идет о настройке «цифры» в многоэтажном доме в центре города, тогда можно использовать комнатную телеантенну, поскольку это зона уверенного приема сигнала.

Наружные антенны преимущественно используются для настройки телевещания в отдаленных населенных пунктах. Монтаж устройства осуществляется на крыше дома. Перед тем как устанавливать передатчик, нужно обязательно определить, где именно располагается телевышка. Как это сделать, мы уже рассматривали ранее.

Наличие качественного сигнала свидетельствует о том, что пользователь сможет обойтись и без усилителя сигнала. Запомните, что осуществляется прием не только прямого, но и отраженного сигнала. Это одно из весомых преимуществ цифрового ТВ. Использование усилителя в многоэтажных домах наоборот только ухудшит качество приема сигнала. Поэтому нужно применять устройство в ситуациях, когда оно действительно требуется.

Ключевым элементом всей системы выступает именно телевизор, поскольку он воспроизводит трансляцию. Современные модели оборудованы встроенным DVB-T2 модулем. Это означает, что пользователь сможет подключить антенну напрямую к телевизору. Соответственно, цифровой ресивер не потребуется.

Старые модели телевизоров поддерживают DVB-T, но этот стандарт не имеет совместимости с инфраструктурой России. Поэтому владельцам таких ТВ все равно придется дополнительно приобрести тюнер.

Как было отмечено выше, приставка используется в тех случаях, когда стандарт цифрового телевещания не поддерживается телевизором. Тюнер расшифровывает сигнал, а ТВ уже обеспечивает воспроизведение трансляции. Современный рынок предлагает широкий ассортимент различных тюнеров с широким набором функциональных возможностей.

Установка антенны

Старые антенны преимущественно подходят для приема цифрового ТВ. Однако это касается в большей степени комбинированных модулей и устройств, состоящих из коротких элементов. Если антенна установлена правильно и работает корректно, то пользователю остается только определить, способно ли устройство эффективно ловить цифровой сигнал в зоне абонента. Преградой могут стать: различные постройки, высокие деревья и т.д.

Дицемотровый сигнал не обладает широкой зоной покрытия. Поэтому с целью распространения сигнала формируется целая сеть передатчиков. На процесс настройки антенны и цифрового телевидения в целом серьезное влияние оказывает ландшафт. Лесные массивы и горы способны стать катализаторов плохого приема. Поэтому столь важные факторы нужно учитывать перед установкой телеантенны.

Как подключить цифровую антенную к телевизору? Соединение устройств осуществляется с помощью специального коаксиального кабеля. Пользователю нужно просто вставить штекер в соответствующий разъем. Ничего сложного в этом нет, поэтому помощь специалистов абсолютно точно не потребуется. Что касается процесса установки антенны, то он будет изменяться в зависимости от условий приема, поэтому универсальной инструкции не существует. Однако есть общие рекомендации, позволяющие добиться положительного результата. О советах поговорим немного позже.

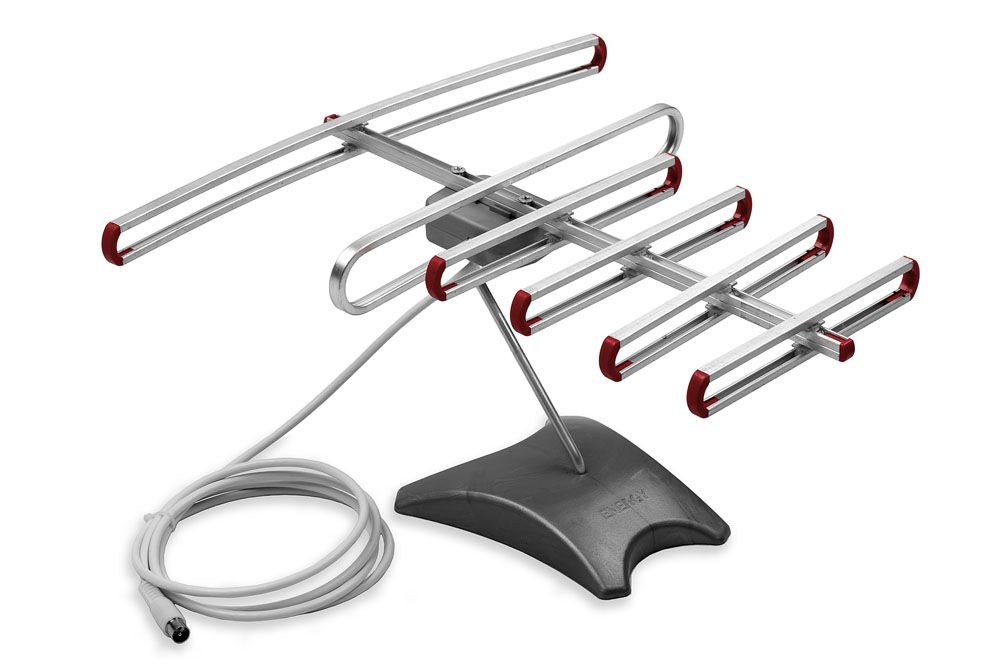

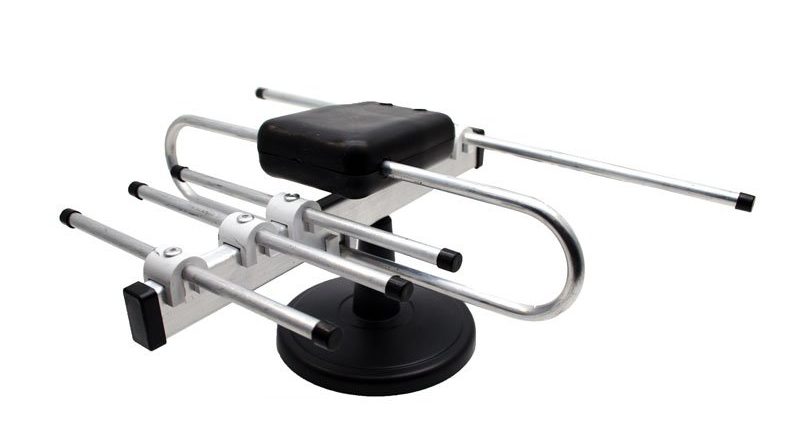

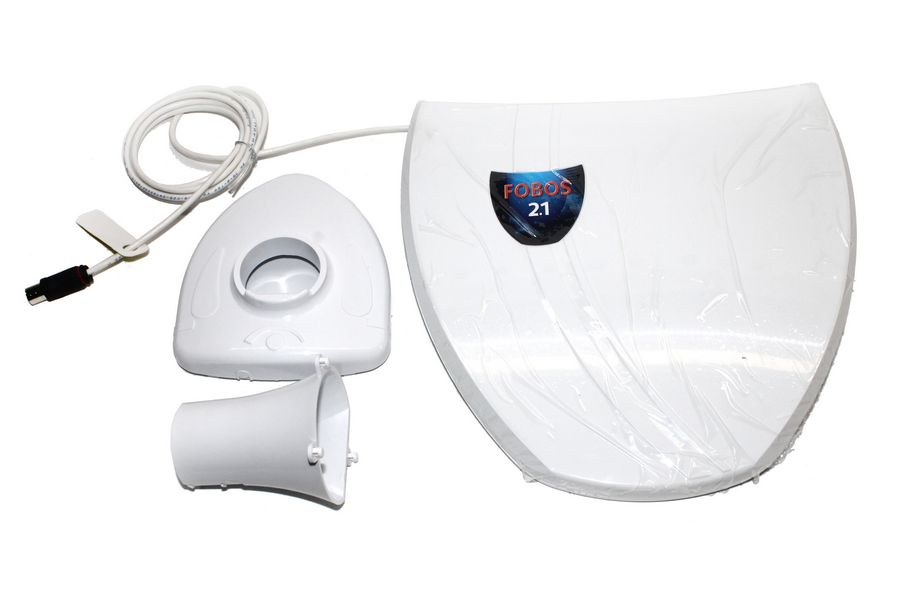

Комнатная

Установите цифровую антенну на подоконник, повернув устройство в сторону ретранслятора сигнала. Обязательно удостоверьтесь в том, что рядом отсутствуют источники радиосигнала, которые теоретически могут спровоцировать помехи. Самый яркий пример – Wi-Fi роутер. Важно, чтобы он находился как можно дальше от антенны. Минимальное расстояние между устройствами должно составлять несколько метров.

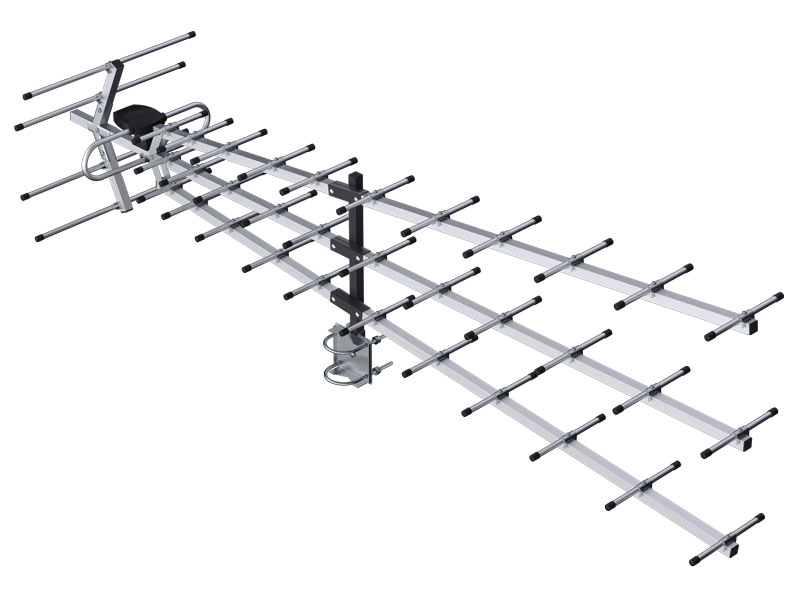

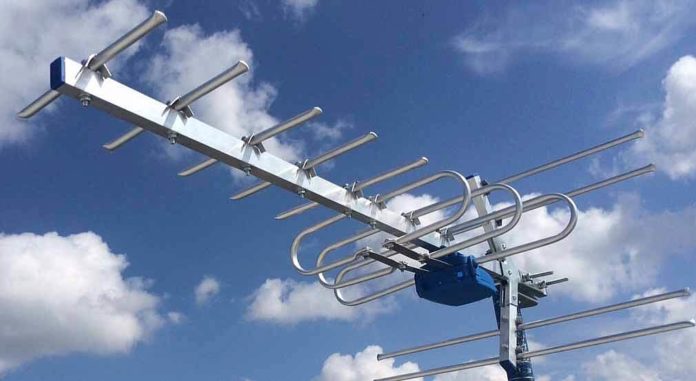

Наружная

Наружные телеантенны преимущественно устанавливаются на крыше дома. Устанавливать антенну для цифрового телевидения нужно так, чтобы она была направлена в сторону телевышки. Система крепления устройства – еще один чрезвычайно важный момент. Телеантенна должна быть надежно защищена от негативных погодных условий, например, сильного ветра.

Оптимальный вариант – использование надежного кронштейна. Закрепите его на стене или крыше дома. После этого можно устанавливать телеантенну. Это позволит в дальнейшем регулировать положение устройства. В процессе установки нужно учитывать, что для тонкой настройки придется ее поворачивать, поэтому ослабьте немного крепления. После окончания настройки, нужно закрепить фиксирующие элементы кронштейна.

Подключение антенны к телевизору

Процесс подключения антенны для цифрового телевещания будет изменяться в зависимости от доступного оборудования. Если телевизор оснащен встроенным модулем DVB-T2, тогда антенна подключается к нему напрямую. В противном случае используется промежуточное звено – специальный ресивер. Сейчас рассмотрим, как правильно подключить антенну для цифрового телевидения в обоих случаях.

При наличии встроенного ресивера DVB-T2

Сразу после монтажа антенны, нужно ее подсоединить к телевизору. Подключается цифровая антенна к ТВ по следующей инструкции:

  1. Отыщите на панели телевизора специальный интерфейс, предназначенный для подсоединения внешней телеантенны. Преимущественно эти разъемы маркируются обозначением «Ant In».
  2. Штекер кабеля, подключенного к телеантенне, нужно вставить в этот интерфейс. Желательно обесточить телевизор – это важное требование техники безопасности.
  3. Включите телевизор, а потом в меню настроек активируйте цифровой ресивер, переключившись на соответствующий источник сигнала.
  4. Запустите процесс автоматического поиска телеканалов. Дождитесь его окончания. В среднем процедура занимает не больше 5 минут.
  5. Сохраните и отсортируйте найденные каналы в соответствии со своими предпочтениями. Можно наслаждаться просмотром.

При использовании цифровой приставки

Если телевизор не оснащен встроенным DVB-T2 ресивером, тогда подсоедините цифровую антенну к ресиверу, придерживаясь пошаговой инструкции:

  1. Кабель, подключенный к усилителю или телеантенне, нужно вставить в соответствующий разъем цифрового ресивера.
  2. Подключите тюнер к телевизору. Оптимальный способ – HDMI интерфейс. Этот разъем способен обеспечить высокое качество видеосигнала. Старые модели ТВ не оснащены данным входом. Соединение устройств также возможно путем использования классических аналоговых интерфейсов. Самый распространенный вариант – RCA.
  3. Включите телевизор, используя пульт дистанционного управления. Выберите источник сигнала – HDMI или RCA. Все зависит от того, как была подключена приставка к ТВ.
  4. Запустите автоматический поиск каналов. Альтернативный способ – ручная настройка, но она займет намного больше времени.
  5. Можно наслаждаться просмотром бесплатных каналов, входящих в базовые мультиплексы.

HDMI способен обеспечить одновременную передачу ауди и видео. Если использовать аналоговые интерфейсы, то тогда настройка подключения будет осуществляться с помощью сразу нескольких проводов.

Общие советы

Чтобы выполнить установку антенны и настройку цифрового телевидения, придерживайтесь нескольких экспертных рекомендаций:

  • далеко не всегда использование усилителя оправдано. Настройте подключение «цифры» без этого устройства. Если качество приема удовлетворительно, тогда усилитель не потребуется. Не забывайте, что направлять антенну нужно в сторону вышки. Это позволяет улучшить качество сигнала. Положение выбрано правильно, но сигнал плохой? В таком случае установите усилитель;
  • настроить цифровое телевещание на нескольких телевизорах можно только при условии использования наружной антенны. К одному ресиверу можно также подсоединить несколько ТВ, но для этого нужен специальный адаптер;
  • минимизируйте риск экранирования или блокирования сигнала. Например, не стоит устанавливать телеантенну под металлической крышей или рядом с высотным зданием, загораживающим ретранслятор. Высоковольтные линии также блокируют сигнал. Многоэтажные дома способны отражать сигнал.

Это все, что нужно знать об установке антенны и настройки цифрового ТВ. Придерживайтесь инструкций и вам удастся настроить корректное подключение.

куда направить, как настроить и чем закрепить

Установка антенныУстановка антенныДля того чтобы смотреть цифровое эфирное телевидение, требуется антенна. Во многом именно от нее зависит, будет приниматься 20 каналов или больше и в каком качестве они будут транслироваться. Разберемся, как правильно проводить установку и настройку антенны для цифрового ТВ, чтобы получить максимальный результат.

Инструкция по установке

Комнатная

Этот вариант проще всех в плане установки. Как правило, ее достаточно распаковать, развернуть, подключить к телевизору или ресиверу, и можно смотреть передачи. Однако есть тонкости, которые непременно надо учесть:

  1. , как правило, имеют низкий коэффициент усиления. Поэтому использоваться могут только там, где телесигнал от ретранслятора достаточно сильный.
  2. Для ДМВ-диапазона, в котором вещает цифровое телевидение, стены дома могут оказаться непрозрачными. Дециметровую антенну предпочтительно располагать в оконном проеме или на лоджии.
  3. Для нормального приема ее нужно ориентировать в сторону той телевышки-ретранслятора, откуда идет вещание. Определить направление можно за 1 минуту с помощью .Установка комнатной антенныУстановка комнатной антенны

    Правильный вариант размещения

  4. Изменяя ориентацию антенны в пространстве, проверяйте уровень сигнала. Сделать это можно как с помощью мультиметра, так и с использованием шкалы в меню ручной настройки ресивера или цифрового телевизора.Настройка ДМВ-антенныНастройка ДМВ-антенны
  5. При использовании активной антенны сначала попробуйте поймать сигнал с отключенным усилителем. Даже самый качественный прибор повышает мощность не только полезного телесигнала, но и посторонних шумов, и в итоге те могут оказаться настолько сильными, что забьют сигнал.

Важно! Конструктивной разницы между комнатной и наружной нет. Многие внутренние модели можно с минимальными переделками (например, с гидроизоляцией электронных блоков и мест пайки кабеля) использовать в качестве уличных.

Наружная

Более эффективным вариантом индивидуальной антенны является наружная. Установка сложнее, зато она обеспечивает более качественный прием.

Крепление к фасаду

Проще всего установить наружную телеантенну на специальный кронштейн на стене дома, выходящей в сторону ретранслятора.

Кронштейны для крепления антенныКронштейны для крепления антенны

Выбирать место установки нужно с учетом следующих моментов:

  • максимально возможная высота — так снижается вероятность того, что на пути сигнала окажется какое-то препятствие;
  • между телеантенной и ретранслятором не должно быть объектов, поглощающих или отражающих сигнал. Таковым может быть соседнее здание, металлический забор или крыша, густые заросли высоких деревьев, холмы и т. д.;
  • конструкция кронштейна должна предусматривать возможность точной ориентации антенны на вышку.

Располагать антенну лучше всего в следующих местах:

При монтаже на фасаде нужно учитывать материал, из которого построен дом или отделан фасад. Непосредственно на сайдинг вешать нельзя: он не выдержит нагрузки. Поэтому применяйте проставки или удлинители в виде металлических гильз.

Крепление антенны к фасаду с сайдингомКрепление антенны к фасаду с сайдингом

Крепление на газобетон или силикатные блоки нужно выполнять на специальные анкеры: эти материалы легко крошатся.

Анкеры для ячеистых бетоновАнкеры для ячеистых бетонов

Анкеры для ячеистых бетонов

Порядок установки наружной антенны в этом случае будет таким:

  1. Выберите место, где она будет крепиться.
    Здесь важно сочетание как высоты расположения, так и расстояния до телеприемника: слишком длинный кабель будет ослаблять сигнал.
  2. Установите кронштейн на стену.Монтаж кронштейнаМонтаж кронштейна
    Крепить его можно разными способами: с помощью дюбелей, болтов, на саморезах с пробками и пр. Главное при этом – обеспечить прочное соединение: телеантенна не должна смещаться под действием порывов ветра. Минимизируйте риск отрыва и падения кронштейна вместе со всей конструкцией.
  3. Закрепите «начерно».Крепление эфирной антенныКрепление эфирной антенны
    Используйте хомут, который идет в комплекте, или приобретите аналогичный. На этом этапе должна остаться возможность поворота антенны для точной настройки на телевышку.
  4. Отрегулируйте направление.
    Аккуратно перемещайте ее в горизонтальной плоскости, наводя на ретранслятор. Производите манипуляции до тех пор, пока не будет достигнут максимальный уровень сигнала.
  5. Закрепите «намертво».
    Выполните надежную фиксацию, чтобы конструкция не сместилась от ветра, под тяжестью снега и пр.

Важно! Для вещания в  используется горизонтальная поляризация электромагнитных волн. Поэтому телеантенна должна быть закреплена четко горизонтально, без смещений. При попытке повернуть ее на 90° прием, скорее всего, прекратится.

Установка на крыше многоквартирного дома

В городе наилучший вариант, особенно для жителей верхних этажей, – это поставить антенну на крышу. Однако сразу же надо учесть следующее:

  1. На крыше многоэтажного дома всегда ветрено. Поэтому сама антенна должна быть не слишком «парусной» (чтобы ее не сдувало), а крепления – надежными.
  2. Категорически запрещено устанавливать телеантенну на расстоянии менее 3 метров от парапета, дымоходов и выходов вентиляционных шахт — это требование безопасности.
  3. Минимальное расстояние до других установленных антенн должно быть более 3 м.
  4. При выборе места установки надо исходить из того, что конструкция может упасть. При опрокидывании не должно быть угрозы повреждения коммуникаций и соседних антенн. Исключите возможность падения конструкции на головы прохожим, размещайте телеантенну ближе к дворовой части – там ходит меньше людей.
  5. Работать на крыше надо вдвоем. Крайне желательно – со страховкой (хотя бы с банальной веревкой, обмотанной вокруг пояса и закрепленной за прочную конструкцию).

Правила установки антеннПравила установки антенн

Подходящими местами для установки индивидуальной антенны будут:

  • конек крыши — это самое высокое место;
  • скат, обращенный в сторону ретранслятора;
  • распорки, поднимающие телеантенну над скосом крыши и позволяющие избежать экранирования.

Установка производится следующим образом:

  1. Установите кронштейн, предусмотрев возможность регулирования антенны по направлению.
  2. Установите саму конструкцию приблизительно в направлении ретранслятора.
  3. Определите, куда направить антенну, добиваясь максимального уровня сигнала.
  4. Жестко закрепите конструкцию – так, чтобы порывы ветра, осадки или обледенение не сдвинули ее с места.

Направление предварительно следует выбрать по . Точная настройка проводится уже по показателям датчиков уровня сигнала.

Крепление к мачте

Популярным способом усиления сигнала индивидуальной антенны является монтаж на мачту.

Антенна на мачтеАнтенна на мачте

Есть два наилучших места ее размещения:

  • На крыше. Крепление антенны к мачте на крыше домаКрепление антенны к мачте на крыше дома
    Крепление на растяжках. Преимущество такого метода – максимальная высота. Недостаток – невозможность разместить слишком тяжелую конструкцию: крыши, как правило, не рассчитаны на установку дополнительного оборудования.
  • На земле с растяжками. Мачта с растяжкамиМачта с растяжками
    Здесь нет ограничений по весу и размеру: с помощью бетонированного основания и металлических тросов-растяжек можно закрепить конструкцию любого размера. Минус – при установке трудно сделать тонкую настройку по направлению.

При установке мачты помните про два главных правила:

  • мачта должна быть стойкой к воздействию ветра;
  • в зоне вероятного падения не должно быть электрических и телефонных кабелей.

Установка осуществляется следующим образом:

  1. Выберите место.
    Учитывайте направление на ретранслятор, возможные препятствия (исходя из них выбирается высота), способ крепления.
  2. Подготовьте основание под мачту.
    Для металлической или деревянной конструкции следует залить бетонный фундамент — куб с размером сторон не менее 60х60х60 см; для мачты, опирающейся на стену дома, сделайте крепежные конструкции.
  3. Сориентируйте антенну в нужном направлении.
    Поскольку на мачте, как правило, нет возможности провести тонкую регулировку, необходимо заранее выбрать точную ориентацию. Если позволяет конструкция, перед окончательным укреплением на месте надо пошевелить мачту так, чтобы ориентация на источник сигнала была как можно точнее.

Выбор кабеля, где и как лучше тянуть

Значимым элементом при установке антенны является кабель. Относительно него соблюдайте данные :

  1. Все стандартные коаксиальные кабели для телевидения должны иметь волновое сопротивление в 75 Ом.
  2. Для кабеля важно соотношение «цена-качество». Предпочтительные варианты – это российско-китайский RG-6, российский РК-75, итальянские SAT-50, SAT-703 или DG-113. Не рекомендуется RG-59: слишком высока потеря сигнала, а сам кабель хрупкий и не выдерживает резких перегибов.
  3. При прокладке первые метры надо проводить вне плоскости антенны: есть риск паразитных наводок.
  4. Правильно соединяйте антенну с кабелем.Правильная установка цифровой антенны в квартире и домеПравильная установка цифровой антенны в квартире и доме

    Соединение кабеля с антенной

  5. При подключении нужно руководствоваться принципом: «Чем короче провод, тем лучше». Даже высококачественные кабели ослабляют сигнал и иногда лишний метр оказывается решающим.

Заземлять или нет

Если в результате установки антенна оказывается самой высокой точкой в радиусе 50 м, непременно должно быть заземление.

Способы заземления антенныСпособы заземления антенны

Способы заземления

Если же молниеотвод присутствует, все равно ради безопасности следует задуматься о заземлении.

Заземление антенныЗаземление антенны

При этом важно соблюдать следующие меры безопасности:

  • отключение электропитания во всем доме при грозе;
  • отсоединение антенны любого формата во время грозы;
  • заземление должно проводиться по нормативам электротехнической безопасности.

Тонкая настройка качества

После того как антенна установлена, необходима ее тонкая настройка, поскольку на ее работу влияет целый ряд факторов:

  • Помехи от действующих приборов. К примеру, сильны наводки от Wi-Fi, а также СВЧ-печей.
  • Точность ориентации. Антенны на дальнем расстоянии требуют настройки с точностью до градуса.
  • Сила прямого и отраженного сигнала и пр.

Для тонкой настройки нужно выполнить следующие действия:

  1. Плавно и аккуратно изменяйте ориентацию антенны в горизонтальной плоскости. Передаваемый ТВ-сигнал поляризован параллельно земле, потому крайне важно придерживаться этой плоскости.
  2. Измеряйте уровень сигнала после каждой поправки.

Избавиться от помех можно следующими способами:

  • поднимите телеантенну так, чтобы она вышла из зоны влияния паразитных сигналов;
  • как можно точнее сориентируйте ее;
  • настройте приемник по точной ;
  • при необходимости подключите усилитель.

Юридические формальности

При установке антенны на крыше многоквартирных домов дополнительно надо:

  1. Согласовать установку с управляющей компанией или ТСЖ. А в определенных законом случаях – с другими жильцами и местной администрацией (например, если дом относится к памятникам архитектуры, где внешне переделки запрещены и надо получать отдельное разрешение на установку).
  2. Получить физический доступ в чердачное помещение и на крышу. Согласно ГК и ЖК РФ, собственники квартир имеют право пользования общедомовым имуществом. Поэтому, даже если чердак заперт, надо получить ключ в УК или ЖЭКе. Отказать владельцу квартиры не имеют права.

Важно! Если ТСЖ, УК или другая компания препятствует в установке, то эти действия можно смело обжаловать в суде.

Предыдущая

АнтеннаВыбираем комнатную антенну для цифрового ТВ — 8 лучших моделей

Следующая

АнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне

Как установить и настроить антенну эфирного цифрового телевидения

Хотите бесплатно смотреть любимые телеканалы в высоком качестве? Воспользуйтесь услугой цифрового эфирного телевидения DVB T2. Во многих странах этот стандарт уже стал основным на протяжении последних нескольких лет. К сожалению, в России он только начинает набирать популярность. На сегодня уже доступно 20 самых популярных российских каналов, а в ближайшее время организация, отвечающая за развитие технологий, обещает добавить ещё один пакет каналов.

Цифровое телевидение T2
Если за кабельное телевидение вам нужно регулярно платить ежемесячную абонентскую плату, то выгода цифрового эфирного телевидения очевидна — лишь один раз заплатив за комплект оборудования, примерно через год его стоимость полностью окупается и в дальнейшем вы смотрите телевизор бесплатно. Кроме того, очень редко нужен весь тот пакет каналов, который предоставляется кабельными или спутниковыми провайдерами.

В сегодняшнем материале мы расскажем вам детально, какие особенности имеет услуга цифрового эфирного телевидения DVB T2, а также что нужно для самостоятельной установки и настройки оборудования. Когда вы вооружитесь знаниями, установка эфирных антенн будет очень простой и вы сможете сэкономить значительные средства, отказавшись от вызова мастера. Итак, приступим.

Особенности цифрового телевидения T2

Ещё совсем недавно эфирное телевидение ассоциировалось с плохим качеством изображения, большим количеством различных помех, а также минимальным набором каналов. Нужно было вручную настраивать по отдельности каждую частоту, при этом разные каналы могли работать в разных диапазонах, что приводило к тому, что нужно было устанавливать несколько антенн или одну многодиапазонную. В некоторых случаях и вместе с сигналом могла поступать дополнительная информация, например, телетекст, когда можно было получать информацию о телепередаче или различный развлекательный контент прямо на экране телевизора. Сегодня, в эпоху интернета, такие дополнительные сервисы потеряли свою актуальность, но в эпоху видео высокого качества и высокого разрешения экранов качественная телевизионная картинка стала, как никогда, востребована. Поэтому был разработан стандарт цифрового телевидения.

Именно использование цифровых технологий позволило выйти на совершенно новый уровень качества. Если раньше для этого нужно было использовать исключительно спутниковое телевидение, что влекло за собой дополнительные сложности установки, да и комплект оборудования был не всем по карману, то сейчас достаточно установить и настроить практически обычную дециметровую антенну, в некоторых случаях усилитель, а также телевизионную приставку. А если учесть, что многие современные телевизоры уже имеют встроенный приёмник DVB T2, то можно обойтись вообще одной недорогой антенной.

Давайте подробнее рассмотрим, какие преимущества и недостатки имеет цифровое эфирное телевидение Т2.

Преимущества:

  • Очень высокое качество. Если у вас современный плазменный телевизор, вы поначалу будете поражаться невероятной чёткой картинке.
  • Отсутствие каких-либо помех. Забудьте навсегда, как выглядят эфирные шумы и искажения картинки.
  • Отсутствие абонентской платы. Все каналы на сегодняшний день можно смотреть абсолютно бесплатно. Кроме того, речи о внедрении платы пока что не ведётся.
    Цифровое эфирное телевидение
  • До 20 самых основных российских каналов. В сравнении с эфирными тремя-четырьмя — это просто сказка. О составе пакетов каналов поговорим немного ниже.
  • Невысокая стоимость оборудования. Забудьте об огромных счетах за подключение.
  • Совместимость с большинством современных телевизоров. Так как многие модели поддерживают формат DVB T2, вам даже не придётся покупать тюнер.
  • Возможность качественного приёма на обычную антенну, установленную на крыше, или даже на комнатную в ситуациях, когда вы находитесь недалеко от передающего центра. В этом случае ваши вложения будут самыми минимальными.
  • Возможность установки не только в городской квартире, но и где-нибудь за городом. При наличии портативного телевизора можно даже пользоваться услугами цифрового телевидения DVB T2 в походных условиях. Кроме того, это может быть отличным подспорьем, если вы живете в том районе, где отсутствует покрытия кабельных провайдеров.
  • Очень простой процесс настройки, с которым без каких-либо сложностей и специальных знаний может справиться практически каждый.

Несмотря на огромное количество плюсов, есть ряд определённых недостатков:

  • Покрытие цифрового эфирного телевидения DVB T2 доступно далеко не везде. Существует несколько пакетов каналов, поэтому в некоторых местах их может быть доступна не 20, а 10. Об этом мы тоже поговорим немного ниже. Цифровой приемник DBV-T2

    Цифровой приемник DBV-T2

  • При условии неправильной направленности антенны на передатчик возможно появление фризов — то есть когда картинка замирает и выглядит как бы в квадратик. В некоторых случаях это может быть следствием плохих погодных условий.
  • Более высокая чувствительность к погоде, рельефу местности, состоянию атмосферы в сравнении с аналоговым сигналом. Аналоговое телевидение хоть и ниже качеством, но более стабильно. Люди более старшего возраста наверняка могут поделиться примером, когда сигнал можно было принимать на металлическую вешалку или консервную банку. С цифровым так не получится.
  • В сравнении с кабельным или спутниковым телевидением каналов довольно-таки немного, в зависимости от местности их 10 или 20. Обещают ещё один пакет, но сроки выхода пока что неизвестны.
  • Чтобы насладиться всеми преимуществами цифрового качества сигнала, скорее всего, потребуется приобрести дополнительное современное оборудование.
  • Далеко не каждый канал вещает в высоком качестве HD. Если на обычном телескопном телевизоре это будет незаметно, то на современных ЖК и плазменных панелях зернистость может резать глаз.
  • Различия в формате вещания разных каналов. Одни вещают в современном 16:9, тогда как другие — в устаревшем 4:3. В зависимости от модели телевизора вы будете наблюдать тёмные полосы либо по вертикали, либо по горизонтали. При неправильных настройках телевизора картинка будет сжатой или растянутой.

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1Мультиплекс-2
ПервыйРен ТВ
Россия-1Спас
Матч ТВСТС
НТВДомашний
5-й каналТВ-3
КультураПятница!
Россия-24Звезда
КарусельМир
ОТРТНТ
ТВЦМуз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.

Необходимое оборудование

Итак, какое же оборудование необходимо приобрести для просмотра цифрового эфирного телевидения DVB T2? В зависимости от уже имеющейся у вас техники и удалённости от передающего центра, вам может понадобиться такой набор:

  1. Антенна дециметрового диапазона. Понадобится в любом случае, поскольку без неё сигнал принимать не получится. Антенны могут быть как комнатные, так и наружные. Если вы живёте в центре крупного города, недалеко от передатчика, вполне достаточно будет обычной комнатной антенны. Если же вы живёте за городом или в отдалённой местности, понадобится наружная антенна, устанавливаемая на крыше на максимально доступной высоте. Если вы не знаете, где располагается ближайшая к вам передающая станция, посмотрите, пожалуйста, на карту, доступную по этой ссылке (http://карта.ртрс.рф). Карта распределения цифрового эфирного телевидения

    Карта распределения цифрового эфирного телевидения

    При наличии качественного сигнала использовать усилитель не имеет никакого смысла, так как он будет усиливать не только прямой сигнал, но и отражённый от различных преград. В условиях многоэтажной городской застройки это приведёт только к ухудшению результата. Используйте усилитель только тогда, когда вы проживаете в деревне и передатчик располагается довольно далеко.

  2. Телевизор. Тут всё логично, нет телевизора — нет просмотра. Учтите, что большинство современных моделей имеет встроенный ресивер сигнала DVB T2. Будьте внимательны, так как ряд моделей предыдущего поколения имеет поддержку DVB T, а этот стандарт несовместим с действующим на территории России.
  3. Телевизионная приставка-тюнер. Если ваш телевизор не имеет встроенного модуля, для отображения радиосигнала на телевизоре понадобится подключить специальный тюнер, умеющий работать в стандарте DVB T2. Полный список магазинов можно посмотреть на официальном сайте проекта на этой странице.

Установка антенны

В одной статье практически невозможно перечислить все частные случаи и условия приёма. Поэтому мы дадим лишь общие рекомендации, которые следует учесть при установке антенны цифрового телевидения DVB T2.

Комнатная

Поставьте антенну на подоконник и поверните его в сторону передающей вышки. Удостоверьтесь, что поблизости нет никаких источников радиосигнала, например, Wi-Fi-роутера. Расстояние между ними должно быть не менее нескольких метров.

Комнатная антенна D-Color Dca-115

Комнатная антенна D-Color Dca-115

Наружная

Наружные антенны также нужно повернуть в сторону вышки и надёжно закрепить, чтобы ветер или другие погодные условия не смогли нарушить её положение. Лучше всего сначала установить надёжный кронштейн и прикрепить его к стене или крыше дома, а уже к нему крепить антенну. Это позволит варьировать положение девайса. При установке обязательно учтите, что для тонкой настройки вам придётся её поворачивать, поэтому сразу не закрепляйте, лучше сделать это после окончания полной установки.

Общие советы

  • Не спешите использовать усилитель. Попробуйте поначалу поэкспериментировать без него. Покрутите антенну или передвиньте её немного в сторону, иногда это может существенно помочь. Если ничего не получается, только тогда задействуйте усилитель.
  • Если планируется использовать несколько телевизоров, антенна обязательно должна быть наружная. Кстати, в этой статье вы сможете узнать, как подключить несколько телевизоров к одной антенне.
  • Сведите к минимуму ситуации, когда сигнал экранируется или блокируется. Например, не ставьте антенну под металлической крышей либо возле многоэтажного дома, который загораживает вышку, а также высоковольтных линий. Правда, в некоторых случаях можно использовать отражённый от высокого строения сигнал и усилить его с помощью усилителя.
  • Помните, что с переходом от аналогового к цифровому вещанию изменился лишь тип передаваемого сигнала. Антенна по-прежнему используется направленная и должна быть строго ориентирована на передающую станцию Отклонение её в сторону даже на несколько градусов может значительно ухудшить качество приёма, вплоть до полного исчезновения. Чем дальше находится станция, тем точнее нужно направлять антенну и тем выше она должна находиться. Хотя, при достаточно ровной местности, сигнал можно поймать и на комнатную антенну на расстоянии до 20 км от передатчика, но её положение при этом тоже нужно очень точно подобрать.

Тонкая настройка качества сигнала

Можно, конечно же, точно поймать сигнал надлежащий силы и качества самостоятельно, без использования дополнительного оборудования. Тем не менее в условиях сложного приёма лучше всего использовать специальный прибор для настройки эфирных антенн. Что представляет собой такой прибор? Обычно это небольшая коробочка с механическим циферблатом или жидкокристаллическим экраном, на которых отображается сила сигнала. С одной стороны подключается питание, а с другой предоставлен вход для подключения антенного кабеля. Поскольку настройка антенны по визуальному восприятию изображения на экране не является самой надёжной, такой прибор значительно упростит вашу задачу.

  1. Возьмите прибор и подключите к нему антенный кабель, а также подайте питание либо от встроенных батареек, либо от внешнего аккумуляторного блока.
  2. Поверните антенну в сторону приёмника. В случае правильной направленности прибор сразу же начнёт издавать звуковой сигнал, а на шкале забегают циферки или стрелка.
  3. Если прибор показывает недостаточный уровень сигнала, измените положение антенны, повернув в сторону, подняв выше или опустив ниже. Добейтесь максимальных показателей сигнала.
  4. Отключите прибор, закрепите антенну и можно приступать к настройкам оборудования.

Подключение антенны к телевизору

Подключение кабеля HDMI для цифрового ТВ-тюнера

Подключение кабеля HDMI для цифрового ТВ-тюнера

При наличии встроенного ресивера DVB T2

  1. Найдите на своём телевизоре специальный вход для подключения внешней антенны. Обычно он подписан Ant In.
  2. Кабель, идущий от антенны, подключите в этот разъём. В это время телевизор в целях безопасности должен быть выключен.
  3. Включите телевизор и в настройках активируйте цифровой тюнер.
  4. Выполните автоматический поиск каналов.
  5. Наслаждайтесь просмотром.

При использовании цифровой приставки-тюнера

  1. Подключите кабель, идущий от вашей антенны или усилителя, к антенному входу на телевизионной приставке.
  2. Соедините телевизионную приставку с телевизором. В идеале это должен быть HDMI-кабель, так как он обеспечивает высочайшее качество видеосигнала. Если же этот интерфейс недоступен, соедините два устройства посредством традиционных аналоговых разъёмов, так называемых тюльпанов. Их должно быть 3, они обозначаются разными цветами. Обычно это жёлтый, красный и белый. Два из них являются аудиоразъёмами, тогда как третий — видео. Чаще всего разъёмы и на телевизоре, и на приставке имеют одинаковое цветовое обозначение, поэтому спутать их довольно сложно.
  3. Включите телевизор и с помощью пульта дистанционного управления выберите источник внешнего сигнала, к которому подключён тюнер. Это может быть как HDMI, так и AV. Всё зависит от способа подключения.
  4. Произведите автоматический поиск телевизионных каналов на приставке или настройте каждый из них вручную. На телевизоре ничего настраивать не надо.
Цифровая приставка-тюнер

Цифровая приставка-тюнер

Подключение больше одного телевизора

Итак, как и было анонсировано ранее, пришло время коснуться вопроса, когда подключаемых телевизоров больше одного.

Этот вопрос, а он достаточно сложный, следует разделить на две вариации:

  1. Имеется два телевизора, в одном имеется встроенный приёмник DVB-T2, второй подключается посредством соответствующей приставки;
  2. Имеется два телевизора, ни один из них не имеет встроенной поддержки аналогового ТВ и оба подключаются к одной приставке.

Если в первом вопросе всё просто, для реализации задуманного требуется приобрести только антенный разветвитель, который можно купить в любом радиомагазине или на радиорынке.

Антенный разветвитель

Схема подключения приобретёт следующий вид: Антенна – разветвитель – кабель на один телевизор в соответствующий разъём на ТВ – кабель на второй телевизор – в соответствующий разъём на приставке.

Каждый телевизор будет управляться независимо от другого.

Второй вопрос сложен в том, что после подключения изображение будет одинаковым для обоих телевизоров, и без приобретения дополнительной приставки это не изменить.

Схема подключения простая (примерно) – Антенна – кабель в ТВ-приставку – HDMI в один телевизор – RCA в другой телевизор – Общая картинка для двух ТВ.

Поэтому при возникновении необходимости подключения нескольких телевизоров к цифровому телевидению стоит определиться с тем, хотите ли вы сэкономить, или хотите получить возможность комфортного просмотра ТВ.

Заключение

Мы показали вам детальное пошаговое руководство, как совершается установка и настройка цифрового телевидения DVB T2. Теперь вы без проблем сможете смотреть до 20 бесплатных каналов. Если же вопросы всё-таки остались, или что-то не получается, спрашивайте в комментариях или обращайтесь к нашим мастерам.

Инструкция по самостоятельному монтажу спутниковой антенны: как настроить каналы

Видеосигнал, который принимает и выдаёт на экран телевизионный приёмник, – это электромагнитные волны вещательных станций. Для того чтобы сигнал был доступен большему количеству приёмников, телевышка устанавливается как можно выше. Для усиления сигнала смонтировано целое семейство ретрансляторов, которые принимают, усиливают и раздают его в пределах своей доступности. На пути видеосигнала всегда возникает ряд препятствий, мешающих его устойчивому приёму. Это высотные здания и сооружения, особенности рельефа и многое другое. Спутниковая антенна помогает избавиться от этих проблем.

Спутниковая телевизионная тарелка

Спутниковая телевизионная тарелка

Нужно ли спутниковое телевидение

В горных районах или в среде плотной городской застройки поймать прямой сигнал телевизионного передатчика – дело непростое. Приходится вертеть телевизионную антенну в разные стороны, чтобы поймать сигнал, который отражён от какого-либо препятствия. Дециметровые и метровые волны наземного эфирного вещания не могут огибать преграды. К тому же из-за таких длин волн даже под самой телевизионной башней Останкино нет прямого приёма сигнала, только приём отражённых волн от расположенных вблизи высотных зданий.

Существуют места, где в качестве единственного и надёжного источника телевизионного сигнала выступает спутниковое телевидение. У него есть возможность захвата зоны телевещания в регионах, где выполнение сплошного покрытия невозможно из-за большого расстояния между населенными пунктами.

Преимущества спутникового телевидения

Спутниковое телевидение называется так, потому что в качестве ретранслятора выступает спутник. Находясь на своей орбите, аппарат получает сигнал от провайдера и раздаёт его в разные стороны. Тарелка – зеркало вогнутой формы, ловит мощный и чистый сигнал непосредственно от космического аппарата. Установка антенн осуществляется так, что тарелка направлена на спутник, из-за вращения земли спутник на орбите не один. Сеть аппаратов совершает круговое движение в поясе экватора навстречу направлению движения Земли. Таким образом, очередной спутник постоянно находится в той точке, куда направлена тарелка.

Расположение спутников на орбите Земли

Расположение спутников на орбите Земли

Кроме того, что качество сигнала перестаёт зависеть от множества влияющих на него факторов, спутниковая антенна позволяет ловить более двух десятков каналов, в отличие от обычной антенны. Её можно поставить своими руками в любом месте и самостоятельно выбирать оператора. Существование открытых бесплатных каналов позволяет пользоваться ими при неоплаченной услуге. Они есть почти на всех спутниках, но русскоязычных среди них мало.

Как работает спутниковое ТВ

Телевизионный сигнал от поставщика передаётся на космический аппарат. Один из спутников, находящийся в зоне приёма, излучает на Землю зашифрованный сигнал. Частоты, на которых раздаются спутниковые сигналы, намного выше частот эфирного телевидения. Для их получения применяются специальные антенны, своей формой напоминающие тарелку. На тарелке установлена принимающая головка.

Спутниковый сигнал, попадающий на поверхность зеркала (тарелки), фокусируется при отражении на головке. Она носит название конвертер или облучатель. Для полного снятия сигнала и его усиления головка облучает рефлектор. После чего на выходе получается преобразованный и пониженный по частоте сигнал. С выхода конвертера по кабелю сигнал поступает на ресивер, где происходит его обработка в телевизионный формат. Ресивер подключается непосредственно к телевизору через кабель. Количество и качество каналов зависят от ресивера и установленного программного обеспечения.

Важно! Форма сигнала, излучаемого спутниковыми передающими антеннами, имеет форму луча фонарика. Интенсивность сигнала максимальна в центре пятна излучения, попадающего на Землю, и снижается к его краям.

Схема прохождения видеосигнала спутникового ТВ

Схема прохождения видеосигнала спутникового ТВ

Принцип работы антенны

Спутниковая тарелка собирает принятый сигнал в одной точке и усиливает его. Размер зеркала напрямую зависит от дальности орбитальной позиции космического устройства. Параболическая форма зеркала отражает принятый сигнал к антенне, которая установлена в центре конструкции. На координаторе тарелки закреплен рупорный облучатель с автоматической регулировкой. Этот элемент представляет собой усилитель отражённых сигналов. Передние головки конвертера выполняют снятие радиоволн с точки фокуса, с передачей их узлу понижающего конвертирования. Рупор преобразует электромагнитные сигналы и радиоволны в электрические колебания. При этом происходит настройка их спектра. Далее сигнал движется по цепочке конвертер – ресивер – телевизор.

Виды тарелок

Приёмники спутникового ТВ относятся к разряду зеркальных устройств. Они – наиболее популярный тип этой линейки, применяются в пределах от дециметрового диапазона до Ка-диапазона. Их устанавливают как для частного пользования, так и при организации космических проектов. Размеры устройств колеблются от десятой доли до десятка метров. Для индивидуального пользования применяются следующие виды:

  • прямо фокусная антенна;
  • офсетная конструкция – тип со смещённой головкой.

Если фокус располагается на оси симметрии с рефлектором, то это прямо фокусная антенна. У неё облучатель расположен в центре фокуса непосредственно перед рефлектором.

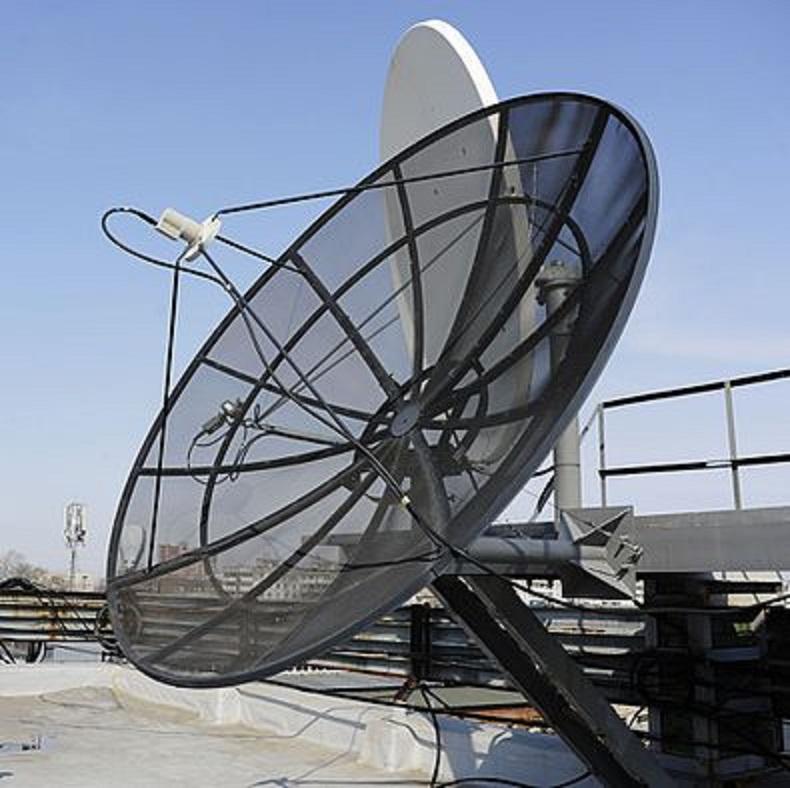

Прямо фокусное устройство антенны

Прямо фокусное устройство антенны

Офсетные конструкции выполняются при помощи вырезки из параболического зеркала. Они имеют смещение диаграммы направленности относительно оси зеркала на угол офсета. Так называют угол смещения. В отличие от прямо фокусного расположения облучателя, в этом случае не происходит затенения зеркала антенны, и увеличивается коэффициент использования поверхности.

К сведению. Держатель и сам облучатель не закрывают направление устройства на спутник. Регулировка при нацеливании на источник сигнала имеет вертикальное расположение. Это снижает попадание дождя и снега на антенный приёмник.

Антенны диаметром до 2,5 м, принимающие сигналы, идущие от спутника, выполнены по этому принципу. При этих размерах плюс в усилении добавляется возможностью использовать зеркало рефлектора целиком из-за отсутствия участков затенения. У такого типа антенн есть свой недостаток: низкий класс поляризационной развязки, приводящий к повышению помех от соседней поляризации своего же источника. При больших габаритах изготавливать и монтировать офсетные рефлекторы сложнее, чем прямо фокусные зеркала.

Внимание! При малом угле наведения по вертикали, даже если антенна нацелена на источник, чаша смотрит вниз. Мониторинг космического аппарата у горизонта для устройств этого типа составляет минимальный промежуток 0-10 градусов. В этом случае устройство регулировки поворота снижает величину угла вращения для наведения.

Информация, необходимая для монтажа

При покупке комплекта оборудования нужно выбрать оператора. До 30 русскоязычных каналов вещает спутник с именем Ямал 201. С ним работают операторы: НТВ – плюс, Триколор – ТВ, Радуга – ТВ. Для их приёма важно знать и выставить частоту. Космические аппараты с Земли невидно, но каждый из них имеет свои точные координаты. Цифры, присутствующие в названии космического аппарата, указывают долготу: 5W, 9W, 16Е, 85Е, 90Е.

Сектор видимости спутников

Сектор видимости спутников

Перед тем, как установить и настроить антенну своими руками, нужно определить, с какой стороны юг. Это легко узнать с помощью обычного компаса, который есть в каждом смартфоне. Но как узнать на какой угол настроить спутниковую антенну? Нужно выяснить у продавца азимут, соответствующий месту установки, или посмотреть в интернете. Например, он будет 205 градусов. Чтобы «взять» азимут, выставить компас так, чтобы нулевая отметка шкалы была внизу, стрелка указывала на север. Удерживая компас неподвижно, отметить по шкале 205 градусов и визуально приметить это направление по любому неподвижному предмету: это дерево, столб, здание.

Нахождение азимута при установке тарелки

Нахождение азимута при установке тарелки

Место установки антенны

Установку спутниковых антенн самостоятельно и монтаж крепления приёмного устройства выполняют с южной стороны здания в удобном месте. Высота не имеет значения, главное, чтобы было удобно обслуживать, и между точкой установки и солнцем не было препятствий: крыш, высоковольтных линий электропередач и иного. Можно даже установить на площадке, прямо на земле. Главное, чтобы было больше места для поворота приёмника сигнала.

Внимание! Установка чаши на крыше оправдана только тогда, когда иного места для избавления от мешающих сооружений и предметов нет. Зато присутствует масса неудобств при обслуживании и регулировке устройства, связанных с подъёмом на высоту.

Падение и отражение волн на чашу рефлектора, в зависимости от угла расположения устройства

Падение и отражение волн на чашу рефлектора, в зависимости от угла расположения устройства

Крепление спутниковой антенны

Чтобы закрепить спутниковую антенну самостоятельно и при этом затратить меньше сил и денежных средств, покупать кронштейн крепления лучше отдельно от устройства. Тот, который входит в комплект поставки, может не подойти. Выбранный вариант крепления должен соответствовать требованиям:

  • выдерживать нагрузку устройства при больших диаметрах тарелки;
  • позволять осуществлять повороты механизма по вертикальной и горизонтальной оси;
  • стеновые опорные устройства или вертикально расположенные опоры не должны иметь собственного перемещения вокруг оси.

Крепление к стене здания выполняется расклинивающимися анкерными болтами или саморезами, диаметром не менее 10 мм, исключая самодельные деревянные уплотнения. И те, и другие выбираются с местом для вращения под ключ, а не под отвёртку.

Должны быть использованы все отверстия, которые имеются на площадке для крепления. Установка на деревянные поверхности нежелательна в связи с ненадёжностью. При использовании штатных кронштейнов, идущих в комплекте, целесообразно применять дополнительные растяжки.

Важно! Устойчивость сигнала и безопасность эксплуатации зависят от надёжности крепления всей конструкции. При падении приёмного устройства могут пострадать прохожие, сама антенна может быть повреждена, и её невозможно будет восстановить. Экономный вариант крепления здесь неуместен.

Комплект спутникового телевидения

При покупке комплекта для просмотра телевизионных каналов нужно знать, что в него должно входить. Основными компонентами комплекта спутникового ТВ являются:

  • спутниковая тарелка;
  • конвертор сигнала;
  • управляемый переключатель DiSEqC;
  • кронштейн с элементами крепления;
  • DVB-ресивер;
  • F-коннекторы для подключения кабеля.

Все комплектующие указаны в инструкции по эксплуатации или в отдельном перечне, вложенном в упаковку.

Тарелка (рефлектор) принимает сигнал с космического устройства. Зеркала диаметром 60 см – 1,2 м, в зависимости от препятствий, расположенных по ходу сигнала.

Голова (конвертор) преобразует сигнал, снятый с тарелки до подачи на ресивер. Устройства преобразования могут быть рассчитаны на несколько входов, для подключения более одного ресивера одновременно.

Управляемый коммутатор дисек (DiSEqC) предназначен для присоединения нескольких конвертеров.

Устройство крепления (кронштейн) служит элементом крепления антенны. Требует тщательного подхода при выборе геометрии конструкции.

Ресивер DVB – самый затратный элемент комплекта. Всё зависит от числа кодировок, поддерживаемых ресивером. Чтобы просматривать больше платных каналов, нужен ресивер, имеющий слот для установки дополнительного модуля, который увеличивает количество кодировок. Ценовой ряд зависит от параметров, которые поддерживают аппараты.

Комбинированный ресивер World Vision Premium

Комбинированный ресивер World Vision Premium

Разъём, соединяющий кабель с аппаратурой, – F-коннектор. Минимальное количество – 8 шт. С его помощью оконечивают концы кабеля без применения паяльника. Для механической прочности и изоляции после соединения можно сверху применить термоусадочную трубку.

Длина кабеля, необходимого для подключения тарелки к ресиверу, определяется заранее, выбор марки зависит от характеристик оборудования. Кабель и анкера крепления приобретаются отдельно и в комплект не входят.

Конвертеры

Понижение частоты электромагнитного излучения сигнала диапазонов «Ku» (10-13ГГц) и «С» (3.5-4.5ГГц) до промежуточных величин частотой 0,95-2,5 ГГц происходит благодаря конвертеру. Это нужно для того, чтобы уменьшить потери между ним и ресивером. В результате этого можно также увеличить длину кабеля до 100 м без потери несущего сигнала.

Качественные конвертеры имеют низкие собственные шумы. Это одна из характеристик, которую следует учитывать. Производители указывают диапазон шумов в пределах 0,3-0,6 Дб. Устройств, имеющих значение шума менее 0,3 Дб, практически нет в продаже, и, если на этикетке указан параметр 0,2 или 0,1 Дб, стоит внимательно изучить сертификат качества и сопроводительные документы.

Из моделей, представленных на потребительском рынке, можно выделить наиболее часто используемые:

  • устройство «С» диапазона;
  • преобразователь «Кu» диапазона, имеющий круговую поляризацию;
  • универсальный конвертер диапазона «Ku», работающий с горизонтальной и вертикальной поляризацией.

К сведению. Выбирая конвертер, нужно обращать внимание не только на уровень шума, но и на то, сколько выходов имеет данное устройство. Бывают конвертеры, имеющие независимые гнёзда на 2, на 4 и даже на 8 выходов, позволяющие подключать несколько ресиверов с телевизором. Это позволяет просматривать каналы, имеющие разную поляризацию.

Чтобы подключить две пары «ресивер – телевизор», нужно покупать преобразователь, имеющий два отдельных выхода.

Схемы подключения мультисвитчей

Мульти – это значит много. Чтобы подключить несколько ресиверов к нескольким антеннам, чтобы ресиверы работали независимо, используют мультисвитч. Тогда, как DISEqC позволяет выполнить подключение лишь одного ресивера, то мутисвитч ограничен только количеством своих выходов. Подключение своими руками производится с учётом того, что мультисвитч имеет входные и выходные разъёмы. Конвертеры присоединяются к входным разъемам, ресиверы – к выходным гнёздам.

Схема собирается по следующим правилам:

  • количество ресиверов соответствует количеству выходов мультисвитча;
  • количество входов, необходимых для одного конвертера, равно четырём.

Сигнальный поток разделяется на два поддиапазона: верхний и нижний, а также на горизонталь и вертикаль. Поэтому его подключение займёт 4 входа.

Подготовка к установке спутникового оборудования

Чтобы понять, как подключить и установить спутниковую антенну самому, есть много советов для «чайников». Все их допустимо объединить в несколько пунктов:

  • выбрать место расположения спутниковой тарелки;
  • определить направление на спутник;
  • закрепить кронштейн на несущем основании;
  • отмерить необходимое количество кабеля и установить на концы F-коннекторы.

Как собрать мультифид

При использовании нескольких конвертеров, настроенных на близкорасположенные спутники, необходимо собрать мультифид для офсетной тарелки. Можно сделать это своими руками так:

  • из алюминиевой трубки, диаметром от 12 мм, отрезается отрезок 30-60 см;
  • один конец сплющивается, в нём просверливаются два отверстия под саморезы 3,5*25 мм;
  • закрепляется импровизированная ось к существующему креплению основного конвертера;
  • два хомута для зажима водопроводных труб, диаметром 25 и 16 мм, вдеваются один в другой;
  • большим хомутом обжимается головка в её цилиндрической части, меньшим хомутом крепится к приготовленной оси;
  • регулировка расстояний и направлений производится при ослабленных хомутах.

Существует ряд других решений, как правильно это сделать, все они находят практическое применение. Основная задача сборки – получить крепкое и стабильное фиксированное положение преобразователей.

Монтаж F-разъемов

Сложностей в подключении разъёмов своими руками обычно не возникает. Коаксиальный кабель освобождается от внешней оболочки на расстоянии 15-20 мм, экранирующая сетка и алюминиевая фольга отворачиваются назад. Центральная жила зачищается так, чтобы был оголён конец длиной 5 мм. На кабель надевается нижняя часть разъема, наворачиваясь по резьбе. Оголённая центральная жила вставляется в верхнюю часть до полного погружения, и обе половинки скручиваются между собой.

Подключение Diseqc

При подключении управляемого переключателя настраиваемой антенны нужно помнить, что он не выполняет функцию усилителя. Цифры 1.0, 1.1, 1.2 обозначают рабочий протокол, а не величину усиления. Реальное число подключения управляемых или переключаемых аппаратов определяется версией протокола.

Подключение Diseqc протоколов 1.0 и 1.1

Подключение Diseqc протоколов 1.0 и 1.1

Настройка спутниковой антенны

Для тех, кто никогда не настраивал и не устанавливал спутниковое оборудование, присутствуют рекомендации в инструкции по эксплуатации. Настройка антенны на спутник своими руками производится выполнением следующих регулировок:

  • рядом с закреплённым рефлектором размещается ресивер, который находится в комплекте, к нему подаётся напряжение 220 V;
  • в непосредственной близости устанавливается телевизор;
  • настройка производится изменением положения тарелки и конвертера с учётом показаний ресивера и наблюдения за характеристиками «качество» и «уровень» сигнала в меню.

Выставленная скорость и частота на ресивере должны быть 27500 и 11766, соответственно, при поляризации «Н». При подключении тарелки и наличии спутникового сигнала на экране в меню ресивера горит красная полоса. Теперь нужно добиться, чтобы появилась жёлтая полоса – уровень сигнала. Антенна медленно поворачивается вверх, потом влево до конца для поиска точки максимального уровня. После нахождения, если нужно, корректируется поворотом направо.

В случае отрицательного результата тарелку опускают на 2-3 мм по меткам крепежа и повторяют процедуру.

Прибор для настройки спутниковой антенны

Основное неудобство при такой настройке спутниковых антенн – это необходимость подносить к ним телевизор и ресивер. Как настроить антенну быстро, если она расположена на крыше? Применение при настройке прибора satfinder значительно упрощает дело. Питание прибора осуществляется от ресивера, показания уровня сигнала и данные космического аппарата отображаются на дисплее.

Настройка головок

Минимальный уровень сигнала спутника для работы каналов на тюнере – 40 %. Это ещё не гарантия стабильной работы. Добиваются увеличения уровня регулировкой головки поворотом по часовой стрелке и последующим смещением в обратном направлении. Нужно выбрать более высокое качество волн. Если позволяет конструкция крепления, можно поработать со смещением конвертера относительно поверхности чаши. Добиваются качества сигнала 60-70 %.

Настройка боковых конвертеров

Настройка боковых конвертеров сводится к тому, что необходимо медленно смещать антенну в горизонтальной плоскости с одной стороны в другую и следить за шкалой. При значениях на шкале качества 15-20 % перемещение прекращается. Иногда при поиске приходится изменять вертикальное положение тарелки и вновь двигать её по горизонтали.

Окончание настройки

Настройка спутниковой антенны на спутник произведена, крепления затянуты, кабель уложен. Как настроить каналы? Функция SCAN в меню ресивера создаст список доступных каналов для просмотра.

Как настроить тюнер спутниковой антенны

Настройка спутниковой антенны самостоятельно закончена, теперь нужно разобраться, как настроить тюнер спутниковой антенны. Для этого используется опция «Мастер настройки», следуя его меню, шаг за шагом выбираются необходимые варианты из списка предложенных. Переход по окнам меню производится с пульта ДУ с помощью джойстика. Выбор подтверждается нажатием кнопки «ОК». Процедура делится на этапы:

  • выбор языка и часового пояса;
  • выбор настроек подключения к телевизору;
  • настройки параметров тарелки;
  • автоматический поиск каналов.

О завершении настроек на экран телевизора выдаётся сообщение, и телеприёмник автоматически переходит в режим показа телепередач.

Ошибки монтажа и подключения

Подключение спутниковых антенн самостоятельно и настройка тюнеров не всегда проходят гладко. Невозможность поиска хорошего сигнала бывает вызвана ошибками при монтаже. Кто устанавливал тарелку и производил настройку тюнера, знает, что неправильно установленный F-коннектор препятствует прохождению сигнала. При замыкании оплётки кабеля на центральную жилу работа всей системы невозможна. Неправильно выбранный на ресивере выход дисека тоже приводит к проблемам настройки.

Установка и настройка своими руками спутниковой тарелки вызывают экономию семейного бюджета. Несмотря на сложность терминов, начальная стадия установки не вызывает особых проблем. Можно посмотреть, куда направлены чаши уже установленных тарелок у соседей, и начинать настройку из этого положения. Качество изображения и большой выбор телевизионных каналов послужат вознаграждением за потраченное время.

Видео

Инструкция как самостоятельно установить и настроить спутниковую антенну

Каждый человек предпочтёт смотреть, помимо каналов центрального телевещания, ещё 20-30 тематических телеканалов в высоком разрешении. Что для этого нужно? Выбрать одного из российских операторов спутникового вещания, приобрести комплект оборудования и настроить его.

В большинстве случаев настройка и установка оборудования включается в пакет покупки, поэтому после приобретения «тарелки» приходят монтажники, выполняющие необходимые работы. Однако с этой задачей вполне можно справиться самостоятельно, и мы расскажем, как это сделать.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

  1. Офсетные.

  2. Прямофокусные.

Разница между моделями заключается в принципе работы.

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутниковая «тарелка» состоит из следующих элементов:

  1. Кронштейна крепления.

  2. Зеркала отражателя.

  3. Облучателя со съёмным кожухом, защищающим от осадков.

  4. Деполяризатора – преобразует круговую поляризацию в линейную частоту.

  5. Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

  • тюнер, отвечающий за трансляцию каналов;

  • дисек – переключатель между конвертерами, принимающими сигнал со спутника;

  • коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Установка антенны

Сразу отметим, что монтаж должен выполняться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. Если не соблюдать обязательные правила о качественном изображении можно забыть. Правильная установка антенны состоит из таких этапов:

Выбор направления. Зеркало «тарелки» всегда смотрит на юг, при этом в створ не должны попадать посторонние предметы. Если антенна устанавливается в частном доме, имеет смысл её закрепить на высоте 7-10 м от земли: это снизит уровень запылённости воздуха и поможет заметно улучшить качество изображения.

Монтаж креплений. Вначале устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «тарелки». Собирается антенна, к которой прикручиваются конвертеры. Эти элементы всегда устанавливают разъёмами вниз, чтобы избежать окисления контактов. Все соединения надёжно изолируются, для большей надёжности покрываются слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется крепёжными элементами.

После этого, готовую «тарелку» необходимо сориентировать в направлении спутника трансляции. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Азимут нахождения спутника вещания можно найти на сайте провайдера, где имеется калькулятор углов наклона.

Далее остаётся лишь навести «тарелку» в соответствии с координатной сеткой. Для этого рекомендуется воспользоваться инженерным компасом.

Чтобы настроить антенну на приём сигнала, выполняются такие действия:

  1. Телевизор и тюнер подсоединяются к конвертору через коаксиальный кабель. Оборудование подключается к сети, в меню ресивера последовательно выбираются пункты меню: Установка -> Ручной поиск.

  2. Затем регулируется сама антенна, покачиваниями относительно оси установки. Это необходимо, чтобы оборудование «поймало» спутник.

  3. Когда появляется сигнал, нужно добиться оптимального качества: неплохими показателями является уровень приёма выше 60 %.

После этого зеркало аккуратно затягивают, стараясь не сбить азимут.

При предварительной настройке нельзя находиться перед антенной: любые предметы, оказавшиеся в зоне приёма, отрицательно сказываются на качестве изображения.

Настройка тюнера

Следующим важным этапом установки спутниковой антенны является настройка тюнера. Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остаётся только поймать нужные телеканалы.

Если возникла необходимость тонкой настройки или изменения заданных производителем параметров, переходим в раздел «Меню», выбираем подпункт «Установка». Здесь будет несколько разделов, поэтому рассмотрим детально, за что отвечает каждый пункт.

Спутник. В первой строке указывается название трансляционного спутника и его местоположение на геополярной орбите. Наименование транслятора не оказывает влияния на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выбираем любой транслятор и настраиваемся на его частоту.

Тип LNB. Здесь определяется тип установленного конвертера. Устройства бывают двух видов: C и Ku, в зависимости от диапазона приёма. В первом случае, в меню выставляется значение «Стандарт», во втором – «Универсальный».

Номер ТП. Этот раздел отображает список транспондеров. При помощи кнопок на пульте управления, можно просканировать частоту и сохранить все транслируемые каналы. Информацию о нужных параметрах можно найти в таблице частот провайдера.

DISEQC. Это переключатель между конвертерами, настроенными на спутник трансляции. Если антенна работает с одним транслятором, в меню нужно поставить значение DISABLE (отключено). Когда антенна настроена на несколько спутников, в строке указывается порт подключения к нужному конвертору.

Позиционер. Эта функция отвечает за автоматическую настройку антенны на азимут другого спутника. Для этого «тарелка» приводится в действие встроенным электродвигателем. Если на пульте нет соответствующей клавиши, значит оборудование не поддерживает данную функцию, поэтому в меню задаётся значение «отключено».

Поляризация. Этот пункт можно оставить в режиме автоматического поиска. Если выбрать параметры вертикальной или горизонтальной настройки, будут транслироваться только телеканалы, расположенные в заданной плоскости.

Питание LNB. Пункт обязательно находится во включённом положении, чтобы подавалось питание на конверторы.

Интерфейс оборудования различных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самый простой этап настройки оборудования. После подключения антенны и отладки ресивера, проводится тестирование доступных телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Пользуясь пультом дистанционного управления нужно подключить каналы в удобной очерёдности.

Распространённые ошибки при подключении

Если после монтажа оборудования изображение оставляет желать лучшего, значит, были допущены ошибки при настройке, что привело к ухудшению качества приёма сигнала. В большинстве случаев, пользователи допускают такие просчёты:

  • недостаточный диаметр зеркала антенны – приводит к потере сигнала при плохих погодных условиях;

  • ошибки при выборе поляризации конвертора – не дают оборудованию настраиваться на нужный спутник;

  • отсутствие защитного кожуха – при низких температурах облучатель будет покрываться наледью;

  • подключение через неподходящий кабель – жила обязательно должна быть медной: стальная сердцевина заметно ухудшает качество приёма;

  • некачественный обжим кабеля в местах соединения.

Кроме этого, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не стоит выполнять самостоятельный монтаж оборудования. В лучшем случае, специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости повреждений, в худшем – ремонт полностью выполняется за счёт пользователя.

ТОП-5 надёжных провайдеров спутникового телевидения на территории России

Помимо покупки и установки оборудования, остаётся ещё одна важная деталь – выбор оператора спутникового ТВ. На сегодняшний день, на территории страны достаточно много компаний оказывает такие услуги.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных в России провайдеров.

  1. НТВ плюс. Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день зрителям предоставляется доступ к 200 каналам, 30 из которых транслируются в формате HD. Расположение спутника: 36о восточной долготы.

  2. Радуга ТВ. Пакет российских и международных телеканалов, рассчитанных на широкую зрительскую аудиторию. В сетке вещания имеются спортивные, детские, музыкальные и фильмовые каналы. Точка расположения спутника: 75о восточной долготы.

  3. ТВ МТС. Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов, из них 30 в формате высокого разрешения. Ресивер обладает интуитивно понятным интерфейсом и переводит телевизионное вещание на принципиально новый уровень.

    В частности, зрители могут просматривать трансляции в прямом эфире и ставить изображение на паузу, перематывать, просматривать видео по запросу.

  4. Телекарта. На сегодняшний день, это наиболее доступный оператор спутникового телевидения, действующий во всех регионах страны. Существует два типа оборудования для подключения: SD и HD, которые подразумевают разные тарифные планы, отличающиеся сеткой вещания и качеством трансляции.

  5. Триколор ТВ. В настоящее время это крупнейший провайдер российского региона. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. В сетку вещания входит 38 телеканалов, доступно подключение платного пакета.

Кроме этого, можно обратить внимание на операторов «Платформа DV», «Континент», «Платформа HD». Провайдеры предлагает широкий выбор тематических и образовательных каналов в высоком качестве изображения.

В заключение предлагаем к просмотру толковое видео, которое поможет справиться с задачей самостоятельно:







Распродажа (-53%):

Установка и настройка спутниковых антенн (тарелок)





Содержание статьи
  • Выбор места установки антенны.

  • Установка спутниковой антенны (тарелки) и конвертора.

  • Подключение ресивера к телевизору.

  • Окончательная настройка спутниковой антенны.

  • Солнечная интерференция. Влияние её на прием сигналов со спутника.



Последовательность установки и настройки спутниковых антенн (тарелок)



Выбор места установки спутниковой антенны

Возможные места установки антенны:

1. на балконе (самый удобный доступ к антенне)
2. на стене, у окна (предпочтительно для антенн до 0.9 м)
3. на крыше дома



В предполагаемом месте установки должна быть прямая видимость на спутник, т.е. не должно быть домов, деревьев и других препятствий на пути распространения сигнала.
Вначале необходимо определить сектор, в котором может поворачиваться антенна. Сектор расположения спутников в Нижнем Новгороде находится, примерно, от 100 градусов восточной долготы до 27 градусов западной долготы.
Для определения возможности установки антенны на балконе или у окна можно воспользоваться Yandex картой (сайт http://maps.yandex.ru/) Нижнего Новгорода. Возможность установки антенны можно также определить, используя карту Google (сайт http://maps.google.com/).
Установка антенны должна выполняться в месте, доступном для её настройки и обслуживания, и недоступном для вандалов.
Установка спутниковых антенн (тарелок) производится на твердую, устойчивую, вертикальную поверхность, например, стену. Стена снижает ветровые нагрузки на антенну, частично защищая её от ветра. Однако стена не защищает тарелки от раскачивания на сильном ветру и чтобы это предотвратить, необходимо предпринять дополнительные меры.
Установка антенн на мачты чревата отрицательными последствиями: тарелка на мачте – это парус, подвластный всем ветрам, ветер может свернуть ее относительно установленного направления на спутник, а мачту — раскачать, что в обоих случаях вызовет пропадание сигнала. При этом надо учитывать тот факт, что диаграмма направленности спутниковых антенн, в среднем, от 1 до 2,5 градусов: чем меньше тарелка, тем шире диаграмма направленности.
Электромагнитные волны 11-12 ГГц, излучаемые со спутника, плохо проходят через различные препятствия или не проходят вообще, даже листья деревьев являются непреодолимым препятствием для сигнала со спутника. Зимой через просветы дерева можно поймать сигнал со спутника с хорошим качеством, распустится листва – сигнал полностью пропадет. Не следует ловить сигнал и в промежутках листвы на кронах деревьев, так как при сильном ветре изображение будет зависать и сыпаться на квадраты, необходимо учитывать и тот факт, что деревья растут и через некоторое время могут экранировать сигнал со спутника.
Тучи и дождевые облака также могут сильно ослабить сигнал, а сильный дождь или мокрый снег — полностью его экранировать.
При установке тарелок следует учитывать, что с некоторых крыш периодически сползает лед и снег, образуются сосульки, которые могут повредить тарелку или сдвинуть ее с установленного направления. Налипший на тарелку и конвертор мокрый снег и лед могут ослабить сигнал со спутника или даже полностью его экранировать.
Нельзя ставить антенну под водостоком, во время дождя потоки воды попадут на конвертор и выведут его из строя.



Установка спутниковой антенны (тарелки) и конвертора
Для начала надо собрать тарелку согласно сборочному чертежу. При сборке антенны особенно важно не повредить параболическое зеркало. Вмятины на поверхности и деформация зеркала антенны, особенно «винтом», приведут к падению уровня сигнала и ухудшению качества приёма.
Еще один важный момент — крепление тарелки. Необходимо жестко закрепить опору в выбранном месте, чтобы при ветровых нагрузках избежать колебаний тарелки, приводящих к пропаданию сигнала.
Необходимо также правильно установить конвертор точно в фокусе антенны. Положение конвертора обычно определяется конструкцией держателя, в котором допускается возможность незначительных перемещений конвертора. Точное положение конвертора в фокусе антенны можно определить экспериментальным путем, перемещая его в держателе и одновременно оценивая «качество» на шкале ресивера.
Важное значение для приёма спутникового сигнала имеет настройка поляризации конверторов (с линейной поляризацией). Смысл её заключается в том, что прямоугольная щель волновода конвертора должна быть правильно ориентированна по отношению к векторам поляризации пространственной волны, настройка поляризации осуществляется путём вращения конвертора в держателе, по часовой стрелке или против часовой стрелки.
Обычно конвертор линейной поляризации имеет метку “верх”, которая связана с положением встроенного в него поляризатора. Однако точно вверх эта метка должна смотреть только при совпадении географической долготы спутника и установленной антенны, в Нижнем Новгороде, например, при настройке на спутник 45 градусов восточной долготы. При установке антенны в координатах местности западнее или восточнее тех, где расположен спутник на орбите, конвертор нужно повернуть в держателе вокруг своей оси. Угол поворота конвертора зависит от географической широты установки тарелки и разницы между долготой места установки и спутника. Чем ближе место установки к экватору, тем сильнее зависимость настройки «качество» от положения конвертора. Крутить конвертор нужно по часовой стрелке для настройки на спутники, расположенные восточней меридиана установки антенны и, соответственно, против часовой стрелки для настройки на спутники, расположенные западней меридиана установки антенны. Точная настройка конвертора производится по максимуму показания шкалы «качество» на ресивере, после того как настройка на спутник произведена и в ресиверы прописаны все телеканалы.
У конверторов с круговой поляризацией, например, для Триколор ТВ или НТВ плюс, настройка поляризации не производится, их можно устанавливать произвольно по отношению к пространственной волне.
При настройке офсетных тарелок надо учитывать, что их фокус смещён относительно центра тарелки.





Настройка поляризации конвертора на примере Континент ТВ



Подключение спутникового ресивера к телевизору
Конвертор подключается к ресиверу с помощью коаксиального кабеля. Для подключения кабеля к разъёму ресивера используются F-коннекторы, которые надеваются на кабель путём накручивания, без пайки.
Для настройки тарелки на спутник необходимо иметь свободный доступ к ней, чтобы перемещать антенну в вертикальной и горизонтальной плоскости и одновременно следить за экраном телевизора, поэтому подключение аппаратуры для настройки надо производить рядом с антенной.
Ресивер к телевизору можно подключить с помощью ВЧ кабеля, в этом случае телевизор необходимо будет настроить на несущую частоту модулятора ресивера, что весьма неудобно. Предпочтительно подключение “по низкой частоте” с помощью СКАРТ , RCA или HDMI разъёмов. Подключение “по высокой частоте” используется при разводке сигнала на два или более телевизоров.
При правильном подключении ресивера к телевизору, на экране телевизора появится меню ресивера. Для настройки на заданный спутник, в ресивере необходимо выполнить установки, соответствующие этому спутнику, для различных спутников они несколько отличаются. В качестве примера можно воспользоваться инструкцией для настройки Континент ТВ. Настройку на спутник комплекта спутникового оборудования лучше производить с ресивером, у которого заранее прописаны телеканалы на заданный спутник, например, в месте продажи.





Подключение ресивера к тарелке и телевизору по «низкой частоте» на примере ресивера Continent



Окончательная настройка спутниковой антенны
После установки антенны и подключения ресивера к телевизору, необходимо затянуть винты, регулирующие перемещение антенны в азимутальном и угломестном направлениях, таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну вверх-вниз и вправо-влево и чтобы при этом антенна сохраняла своё статичное положение. Далее зеркалом антенны надо сканировать небо вокруг выбранной вами точки прицеливания, путём перемещения его в двух плоскостях.
Цифровой прием характеризуется пороговым характером появления изображения: при уровне сигнала «ниже порогового» изображение отсутствует, при переходном уровне сигнал рассыпается на «квадратики», а при уровне «выше порогового» изображение носит устойчивый характер. При настройке антенны нужно также учитывать, что цифровой ресивер не мгновенно “открывает” картинку, даже при достаточном уровне входного сигнала, а с небольшой задержкой, поэтому сканирование пространства зеркалом тарелки должно быть плавным.
Если нет навыка настройки антенны на спутник, то надо воспользоваться индикатором уровня сигнала, сатметром (см. настройка на спутник), при этом необходимо помнить, что для корректной работы сатметр нужно подключать к конвертору коротким отрезком кабеля.
Имеется несколько моделей цифровых спутниковых ресиверов со встроенным измерителем уровня цифрового сигнала, а также специальные приборы, анализаторы спектра, но они дорогие и ими пользуются профессиональные установщики. При настройке на спутник с помощью сатметра необходимо знать последовательность расположения спутников на орбите, это значительно облегчит поиск нужного спутника, так как прибор не различает спутники, а лишь показывает наличие сигнала со спутника.
Тарелку всегда необходимо настраивать на максимум сигнала: наибольший процент шкалы «качество» на ресивере или максимум показания сатметра. Нет смысла ставить тарелку больших размеров, если она неправильно настроена: ведь «качество» спутникового сигнала определяется, в основном, размером тарелки.
При установке тарелок необходимо внимательно следить за шкалой «качество» ресивера, даже если тарелка настроена на максимум шкалы «качество», то при затягивании гаек крепления, от переноса крепления, уровень сигнала может резко упасть, чтобы избежать этого, нужно выбрать правильную последовательность затягивания гаек для сохранения максимального уровня сигнала со спутника.





Настройка на спутник путём перемещения антенны в двух плоскостях







Ручное сканирование антенны для настройки на спутник



Солнечная интерференция



Явление, которое нужно учитывать при эксплуатации спутниковых антенн – солнечная интерференция. Как известно, телекоммуникационные спутники вращаются над экватором Земли, которая вращается вокруг собственной оси, скорости вращения спутника и Земли синхронизированы, поэтому спутник «висит» над Землей в строго определенных координатах. По мере необходимости координаты спутника корректируются двигателями спутника.
Положение оси вращения Земли меняется по отношению к Солнцу, из-за этого происходит смена времен года на Земле. Весной и осенью координаты спутника и солнца в точке приема могут совпадать, тогда мощное электромагнитное излучение солнца «забьет» слабый сигнал со спутника на непродолжительное время и сигнал со спутника пропадет. Таким образом, явление интерференции может наблюдаться только дважды в год, примерно на протяжении 3,5 недель от дней весеннего и осеннего равноденствия (21 марта и 23 сентября соответственно), примерно в течение 10 минут. Рассчитать время солнечной интерференции можно с помощью калькулятора времени интерференции.



настройка спутниковой антены и установка самостоятельно

Спутниковое телевидение популярно среди пользователей благодаря большому телеканалов высокой четкости и вещанию по всей стране. На данный момент доступно несколько операторов для подключения, среди которых телевидение МТС-ТВ. В статье будет рассмотрено, как настроить спутниковую антенну МТС ТВ самостоятельно и без оплаты за установку.

Общая информация

Оператор «МТС» больше известен в качестве крупнейшего поставщика мобильной связи и интернета с десятками миллионов абонентов. Однако набор услуг у него намного шире и среди актуальных предложений — спутниковое телевидение в HD-формате. Комплект оборудования считается одним из самых дешевых, уступая по цене только Триколору. Не удивительно, что часто данного оператора выбирают по причине доступности.


Но низкая стоимость комплекта только один из плюсов. Другое преимущество подключения заключается в простой установке и настройке, которую можно выполнить самостоятельно и без специальных знаний.

Что потребуется

Комплект включает в себя приемное устройство (тарелка + конвектор), и ресивер с CAM-модулем для поддержки карты оплаты.

Следовательно, процесс подключения будет включать два этапа:
  1. настройка спутниковой антенны МТС;
  2. подключение оборудования и поиск каналов.

Внимание! Для пользователей, у которых уже имеется установленная спутниковая антенна и приобретался только CAM-разъем с SIM-картой, первый этап пропускается. Можно сразу переходить к процессу настройки.

Установка антенны

Для приема телевидения от МТС необходимо направить антенну на спутник ABS 2-75 E. Он расположен в плоскости экватора и под углом 137° от азимута (севера).

Рассчитать точное направление можно двумя способами:
  • если есть компас, с помощью него можно найти север и отсчитать угол 137° по часовой стрелке;
  • в качестве отсчета можно взять точку восхода солнца (восток) и отсчитать 47° по часовой.

Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора

Когда будет найдено нужное направление, требуется выполнить монтаж тарелки так, чтобы на пути не было крупных преград (лесных массивов, зданий).


Лучше всего ориентироваться на регистрируемое значение сигнала ресивером (желтая полоса), которое должно быть выше 65%.

Если диаметр рефлектора 0.9 м, рекомендуется установка на фасад для защиты от сильного ветра.

На странице по ссылке можно посмотреть карту покрытия спутникового ТВ МТС и определить, совпадает ли полученное по расчету направление с вектором на карте, для просмотра которого требуется ввести населенный пункт проживания.

Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора

После монтажа тарелки следует выполнить крепление конвектора, установив его по линии направления тарелки.

Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора

Внимание! Все спутниковые тарелки МТС офсетные со смещенным фокусом. Конвектор должен быть установлен ниже центра рефлектора.

К конвектору подсоединяется антенный провод, который отходит на ресивер.

Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора

На этом установка антенны завершена, и можно приступить к настройке.

Подключение оборудования

В зависимости от типа оборудования, всего существует три варианта настройки:
  • Приставка МТС.
    Она поставляется с антенной в качестве базового комплекта. У нее есть встроенный CAM-разъем под карту МТС. Такой ресивер уже настроен и требуется лишь активировать платный контент, выбранный по подписке.
    Для этого достаточно отправить SMS-сообщение на номер +7(985)000 08 90, указав через пробел, сначала абонентский номер карты, а после ID ресивера.
  • Универсальный ресивер или цифровой телевизор с тюнером DVB-S2.
    В устройство вставляется SIM-карта, после чего выводятся штатные настройки спутника и сканирование каналов. По завершению появятся найденные программы и телевидение готово к использованию.Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора
  • Smart-ресивер.
    В устройствах с выходом в интернет после вставки CAM-модуля активируется утилита МТС, в которой нужно ввести абонентские данные и отправить их на сервер. В ответ поступит сообщение об успешной активации устройства и будет предложено зарегистрировать новый профиль.

Самостоятельно устанавливаем тарелку МТС ТВ и настраиваем антенну на спутник без прибора

Также независимо от типа ресивера, абонентам доступна консультация по настройке спутникового телевидения МТС по телефону +7(985)000 08 90. В call-центре можно получить дополнительную информацию, как настроить спутниковое ТВ МТС.

Характеристики спутника

При использовании любых сторонних ресиверов, после активации карты необходимо вручную выставить настройки спутника и выполнить сканирование программ.

Для спутника ABS 2—75E актуальны следующие характеристики:
  • частотный диапазон: 0 — 12000 H;
  • скорость: 27500;
  • модуляция: ¾;
  • поляризация: горизонтальная (H).

Сохранить настройки и запустить сканирование.

Настройка каналов

В зависимости от числа подключенных пакетов поиск может длиться от нескольких секунд до минуты.


После успешного поиска программы можно отсортировать, выбрав только активные для показа.

Это позволит избавиться от пустых физических каналов между рабочими, которые заняты свободными частотами или кодированным контентом.

565.jpg Загрузка…

Отправить ответ

avatar
  Подписаться
Уведомление о
